Producttype	Oscillerend multifunctioneel gereedschap
Merk	Silverline
Model	430787
Vermogen	300 W
Spanning	230 V ~, 50 Hz
Onbelaste snelheid	15 000 – 23 000 min⁻¹
Oscillatiehoek	3°
Beschermingsklasse	II (dubbele isolatie)
Afmetingen (L × B × H)	300 × 60 × 95 mm
Gewicht	1,4 kg
Kabellengte	1,8 m
Beschermingsgraad	IP20
Type snelheidsregeling	Elektronische variateur
Meegeleverde accessoires	Schuurplaat, schuurvellen korrel 80 en 120, schraapmes, invalzaagblad, inbussleutel, montageflens, bout en ringen
Hoofdtoepassingen	Schuren, invalzagen, schrapen, strippen
Geluidsdruk (LpA)	90,4 dB(A)
Geluidsvermogen (LWA)	101,4 dB(A)
Garantie	3 jaar (registratie binnen 30 dagen)
Onderhoud	Reinigen met zachte borstel of droge doek; regelmatig smeren; vervangen van koolborstels toegankelijk
Veiligheid	Dubbele isolatie; verplicht dragen van gehoor-, oog-, ademhalingsbescherming en trillingsdempende handschoenen

Veelgestelde vragen - 430787 SILVERLINE

Hoe vervang ik een accessoire op het multifunctionele gereedschap Silverline 430787?

Koppel het gereedschap los. Gebruik de meegeleverde inbussleutel (17) om de montagebout (10) los te draaien. Verwijder de ring (11) en vervolgens het gebruikte accessoire. Plaats het nieuwe accessoire op de montageflens (1) door de gaten uit te lijnen met de nokken. Plaats de ring en de bout terug, draai stevig aan. Draag beschermende handschoenen bij het hanteren van messen.

Hoe stel ik de snelheid van het gereedschap in?

Draai aan de regelknop voor variabele snelheid (6): naar een hoge stand (hoog getal) om de snelheid te verhogen, naar een lage stand om te verlagen. De onbelaste snelheid varieert van 15 000 tot 23 000 oscillaties per minuut. Pas de snelheid aan op basis van het materiaal en het accessoire.

Welke beschermingsmiddelen moet ik dragen tijdens het gebruik?

Draag altijd een veiligheidsbril, een ademhalingsmasker (minimaal FFP2), gehoorbescherming (het geluidsniveau kan hoger zijn dan 85 dB(A)), en trillingsdempende handschoenen. Draag ook een helm indien nodig en nauwsluitende kleding.

Hoe schuur ik efficiënt met dit gereedschap?

Kies het juiste schuurvel (grove korrel 60 voor voorbewerking, middel 120 voor standaard, fijn 240 voor afwerking). Bevestig het op de klittenbandschuurplaat door de stofafzuiggaten uit te lijnen. Oefen een gelijkmatige en matige druk uit: te veel druk verhoogt de opbrengst niet maar verslijt het schuurmateriaal. Gebruik voor randen de punt van de plaat.

Wat moet ik doen als het mes niet goed snijdt?

Controleer de snelheid: verhoog deze als hij te laag is. Zorg ervoor dat het mes geschikt is voor het materiaal en niet versleten is. Vervang het indien nodig. Voor geharde metalen bestaat er geen compatibel mes; gebruik een andere snijmethode.

Hoe onderhoud ik het multifunctionele gereedschap?

Koppel het gereedschap los voor elk onderhoud. Reinig de behuizing met een zachte borstel of een droge doek (geen water). Blaas de ventilatieopeningen met perslucht. Smeer regelmatig de bewegende delen met een geschikte spray. Controleer de bevestigingsschroeven en het netsnoer. Vervang de koolborstels wanneer ze versleten zijn.

Hoe vervang ik de koolborstels?

Koppel het gereedschap los. Verwijder de 3 schroeven van het toegangsdeksel (8), en vervolgens het deksel. Schroef de borstelhouder los, ontkoppel de draad van de aansluiting, verwijder de oude borstel. Plaats de nieuwe borstel in de houder (veer naar buiten) en monteer alles weer. Als u niet zeker bent, laat het dan doen door een erkend servicecentrum.

Kan het gereedschap worden gebruikt op natte materialen?

Nee, het gereedschap is alleen ontworpen voor droog gebruik. Gebruik geen schuurvellen voor nat schuren. Vloeistoffen die in de motor komen, vormen een risico op elektrische schokken en kunnen het gereedschap vernielen.

Hoe krijg ik de 3 jaar garantie?

Registreer uw product op de website silverlinetools.com binnen 30 dagen na aankoop. Bewaar het aankoopbewijs (factuur). De garantie dekt materiaal- of fabricagefouten, maar niet normale slijtage (messen, borstels, enz.) noch schade door oneigenlijk gebruik.

Wat te doen bij een brandlucht of abnormaal geluid?

Stop onmiddellijk het gereedschap en koppel het los. Gebruik het apparaat niet meer. Neem contact op met uw verkoper of een erkend Silverline reparatiecentrum voor inspectie. Deze symptomen kunnen wijzen op een intern defect dat professionele reparatie vereist.

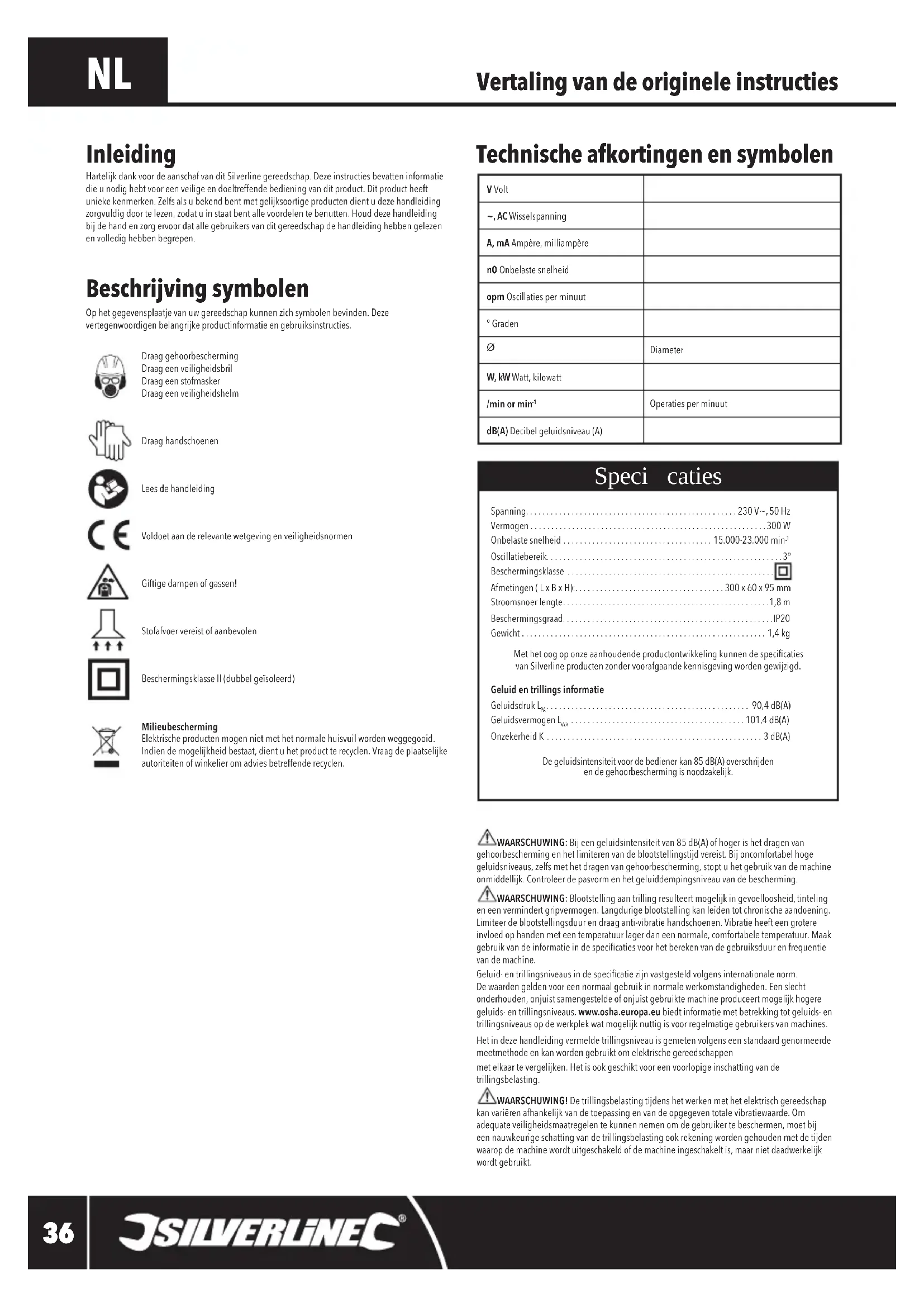

GEBRUIKSAANWIJZING 430787 SILVERLINE

NL 300 W Doe-het-zelf multitool

Hartelijk dank voor de aanschal van dit Silverline gereedschap. Deze instructies bevatten informatie die u nodig hebt voor een veilige en doeltreffende bediening van dit product. Dit product heeft unieke kenmerken. Zelfs als u bekend bent met gelijksoortige producten dient u deze handleiding zorgvuldig door te lezen, zodat u in staat bent alle voordelen te benutten. Houd deze handleiding bij de hand en zorg ervoor dat alle gebruikers van dit gereedschap de handleiding hebben gelezen en volledig hebben begrepen.

Beschrijving symbolen

Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.

Draag gehoorbescherming Draag een veiligheidsbril Draag een stofmasker Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Voldoet aan de relevante wetgeving en veiligheidsnormen

Beschermingsklasse II (dubbel geïsoleerd)

Milieubescherming

Elektrische producten mogen niet met het normale huisvuil worden weggegooid. Indien de mogelijkheid bestaat, dient u het product te recyclen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

Technische afkortingen en symbolen

V Volt
~,AC Wisselspanning
A, mA Ampère, milliampère
n0 Onbelaste snelheid
opm Oscillaties per minuut
^a Graden
∅	Diameter
W, kW Watt, kilowatt
/min or min^-1	Operaties per minuut
dB(A) Decibel geluidsniveau (A)

Speci caties

Spanning. 230 V\~, 50 Hz

Vermogen 300 W

Onbelaste snelheid 15.000-23.000 min ^1

Oscillatiebereik....3 ^a

Beschermingsklasse

Afmetingen ( L x B x H): 300 x 60 x 95 mm

Stroomsoer lengte 1,8 m

Beschermingsgraad....IP20

Gewicht 1,4 kg

Met het oog op onze aanhoudende productontwikkeling kunnen de specificaties van Silverline producten zonder voorafgaande kennisgeving worden gewijzigd.

Geluid en trillings informatie

Geluidsdruk L _pa 90,4 dB(A)

Geluidsvermogen L_A 101,4 dB(A)

Onzekerheid K 3 dB(A)

De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en de gehoorbescherming is noodzakelijk.

⚠ WAARSCHUWING: Bij een geluidsintensiteit van 85 dB(A) of hoger is het dragen van gehoorbescherming en het limiteren van de blootstellingstijd vereist. Bij oncomfortlabel hoge geluidsniveaus, zelfs met het dragen van gehoorbescherming, stopt u het gebruik van de machine onmiddellijk. Controleer de pasvorm en het geluiddempingsniveau van de bescherming.

⚠ WAARSCHUWING: Blootstelling aan trilling resulteert mogelijk in gevoelloosheid, tinteling en een vermindert gripvermogen. Langdurige blootstelling kan leiden tot chronische aandoening. Limiteer de blootstellingsduur en draag anti-vibratie handschoenen. Vibratie heeft een grotere invloed op handen met een temperatuur lager dan een normale, comfortabele temperatuur. Maak gebruik van de informatie in de specificaties voor het bereken van de gebruiksduur en frequentie van de machine.

Geluid- en trillingsniveaus in de specificatie zijn vastgesteld volgens internationale norm. De waarden gelden voor een normaal gebruik in normale werkomstandigheden. Een slecht onderhouden, onjuist samengestelde of onjuist gebruikte machine produceert mogelijk hogere geluids- en trillingsniveaus. www.osha.europa.eu biedt informatie met betrekking tot geluids- en trillingsniveaus op de werkplek wat mogelijk nuttig is voor regelmatige gebruikers van machines. Het in deze handleiding vermelde trillingsniveau is gemeten volgens een standaard genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

⚠ WAARSCHUWING! De trillingsbelasting tijdens het werken met het elektrisch gereedschap kan variëren afhankelijk van de toepassing en van de opgegeven totale vibratiewaarde. Om adequate veiligheidsmaatregelen te kunnen nemen om de gebruiker te beschermen, moet bij een nauwkeurige schatting van de trillingsbelasting ook rekening worden gehouden met de tijden waarop de machine wordt uitgeschakeld of de machine ingeschakelt is, maar niet daadwerkelijk wordt gebruikt.

Lees voor gebruik deze handleiding en alle etiketten op het gereedschap zorgvuldig na. Bewaar deze handleiding bij het product voor toekomstig gebruik. Zorg ervoor dat iedereen die dit product gebruikt, de handleiding heeft doorgenomen.

Zelfs indien het gereedschap wordt gebruikt volgens de aanwijzingen, is het onmogelijk om alle risicofactoren te elimineren. Wees dus voorzichtig. Gebruik dit gereedschap niet als u twijfelt aan de juiste en veilige gebruikswijze.

Algemene veiligheid

Algemene veiligheid voor elektrisch gereedschap

⚠ WAARSCHUWING: Lees alle bediening- en veiligheidsvoorschriften. Het niet opvolgen van alle voorschriften die hieronder vermeld staan, kan resulteren in een elektrische schok, brand en/of ernstig letsel.

Bewaar deze voorschriften voor toekomstig gebruik.

De term "elektrisch gereedschap" in alle hieronder vermelde waarschuwingen heeft betrekking op uw elektrische gereedschap dat op de stroom is aangesloten (met een snoer) of met een accu wordt gevoed (snoerloos).

1) Veiligheid in de werkruimte
a) Houd de werkruimte schoon en zorg voor een goede verlichting. Rommelige en donkere ruimtes leiden vaak tot ongelukken.
b) Werk niet met elektrisch gereedschap in explosieve omgevingen, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap brengt vonken teweeg die stof of dampen kunnen doen ontbranden.
c) Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap bedient. Door afleiding kunt u de controle over het gereedschap verliezen.
2) Elektrische veiligheid
a) De stekkers van het elektrische gereedschap moeten passen bij het stopcontact. Pas de stekker niet aan. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Het gebruik van ongewijzigde stekkers en passende stopcontacten vermindert het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals pijpen, radiatoren, fornuizen en koelkasten. Het risico op een elektrische schok neemt toe als uw lichaam geaard wordt.
c) Laat elektrisch gereedschap niet nat worden. Wanneer elektrisch gereedschap nat wordt, neemt het risico op een elektrische schok toe.
d) Beschadig het snoer niet. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Een beschadigde of in de knoop geraakte snoer verhoogt het risico op een elektrische schok toe.
e) Wanneer u elektrisch gereedschap buiten gebruikt, maak dan gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis. Gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis om het risico op een elektrische schok te verminderen.
f) Indien het onvermijdelijk is elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruik dan een energiebron met een aardlekschakelaar (Residual Currency Device). Het gebruik van een RCD vermindert het risico op een elektrische schok.
3) Persoonlijke veiligheid
a) Blijf alert en gebruik uw gezonde verstand wanneer u elektrisch gereedschap bedient. Gebruik het elektrisch gereedschap niet wanneer u vermoeid bent of onder invloed bent van drugs, alcohol of medicijnen. Onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig letsel.
b) Maak gebruik van persoonlijke bescherming. Draag altijd een veiligheidsbril. Passende bescherming voor de omstandigheden, zoals een stofmasker, niet-slippende veiligheidsschoenen een helm of gehoorbescherming, vermindert het risico op persoonlijk letsel.
c) Zorg ervoor dat het apparaat niet per ongeluk wordt gestart. Controleer of de schakelaar in de 'uit' stand staat voordat u de stekker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aansluiten op de stroom van elektrisch gereedschap met de schakelaar ingeschakeld kan tot ongelukken leiden.
d) Verwijder alle stel- of moersleutels voordat u het elektrische gereedschap inschakelt. Een moer- of stelsleutel die zich op een draaiend onderdeel van het elektrische gereedschap bevindt, kan leiden tot letsel.
e) Reik niet te ver. Blijf altijd stevig en in balans staan. Zo houdt u meer controle over het elektrische gereedschap in onverwachte situaties.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en los hangende haren kunnen vast komen te zitten in bewegende delen.
g) Als er onderdelen voor stofafvoer- en stofverzameling worden meegeleverd, sluit deze dan aan en gebruik deze op de juiste wijze. Het gebruik van deze onderdelen kan het risico op stof gerelateerde ongelukken verminderen.
h) Laat vertrouwdheid door het veelvoudig gebruik van gereedschap u niet zelfgenoegzaam maken en negeer nooit de veiligheidsprincipes. Een roekeloze handeling kan in een fractie van een seconde een ernstige verwonding veroorzaken.

4) Gebruik en verzorging van elektrisch gereedschap
a) Forceer elektrisch gereedschap niet. Gebruik elektrisch gereedschap dat geschikt is voor het werk dat u wilt uitvoeren. Geschikt elektrisch gereedschap werkt beter en veiliger op een passende snelheid.
b) Gebruik het elektrische gereedschap niet als de schakelaar van het apparaat niet in- en uitschakelt. Elektrisch gereedschap dat niet bediend kan worden met de schakelaar is gevaarlijk en moet gerepareerd worden.
c) Haal de stekker uit het stopcontact voordat u instellingen aanpast, toebehoren verwisselt of het elektrische gereedschap opbergt. Dergelijke voorzorgsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
d) Berg elektrisch gereedschap dat niet in gebruik is op buiten bereik van kinderen. Laat mensen die niet bekend zijn met het elektrische gereedschap of met deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van onervaren gebruikers.
e) Onderhoud uw elektrisch gereedschap. Controleer op foutieve uitlijning of het vastslaan van bewegende delen, gebroken onderdelen en elke andere afwijking die de werking van het elektrische gereedschap zou kunnen beïnvloeden. Indien het elektrische gereedschap beschadigd is, moet u het laten repareren voordat u het weer gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe messen slaan minder snel vast en zijn gemakkelijker te bedienen.
g) Gebruik het elektrische gereedschap, de accessoires en onderdelen, etc. volgens deze instructies en volgens bestemming voor het specifieke type elektrisch gereedschap, en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Gebruik van elektrisch gereedschap voor werkzaamheden die verschillen van die waarvoor het apparaat bestemd is, kan leiden tot gevaarlijke situaties.
h) Zorg dat de handvaten en grepen droog, schoon en vrij van olie en vet zijn. Glibberige handvaten en grepen zijn niet veilig te gebruiken en zorgen voor minder controle in onverwachte situaties.
5) Onderhoud
a) Laat uw elektrische gereedschap onderhouden door een gekwalificeerde vakman en gebruik alleen identieke vervangstukken. Zo bent u er zeker van dat de veiligheid van het elektrische gereedschap gewaarborgd blijft.

Specifieke veiligheid

Veiligheid multifunctionele machines

WAARSCHUWING!

• Gebruik de extra handvaten, als deze aangeleverd zijn. Het verlies van de controle over de machine kan letsel veroorzaken.
• Houdt de machine tijdens gebruik te allen tijde bij de geïsoleerde grip vast. Wanneer een metalen accessoire in contact komt met een stroomdraad, komen de metalen onderdelen van de machine mogelijk onder stroom te staan wat de gebruiker een schok kan geven.
• Voordat u in muren, plafonds etc boort, zorg dat er geen verborgen stroomdraden of pijpen in de holte zitten.
• Aanraking met elektrische- of gasleidingen resulteert mogelijk in brand, elektrische schok en explosies. Het doorboren van waterleidingen resulteert mogelijk in eigendom beschadiging en elektrische schok. Controleer de aanwezigheid van leidingen met behulp van geschikte detectors. Ben voorzichtig bij het maken van blinde- en invalsneden, waarbij het uitgangspunt van het blad of accessoire niet zichtbaar is
• Sommige materialen en coatings in ouderen gebouwen bevatten mogelijk asbest en dienen voorzichtig gehanteerd te worden. Wanneer de aanwezigheid van asbest verwacht of ontdekt wordt, neemt u onmiddellijk contact op met uw plaatselijke gezondheidsdienst voor advies betreft de verwijdering. De hulp van een specialist is mogelijk vereist
• Werk NIET op vochtige/natte materialen en gebruik geen accessoires die vloeibare koelmiddelen vereisen. Ingaande vloeistoffen veroorzaken een elektrisch gevaar en vernielen de machine
• Stof wat ontstaat bij het gebruik van de machine is mogelijk schadelijk. Beuk, eik, teak, natuurlijk hout, kunstmätig hout en bepaalde behandelingen als verf en lak zijn giftig. Verf op loodbasis is gebruikelijk in gebouwen uit het jaar 1960 en eerder. Het dragen van een geschikt stofmasker is verplicht. Gebruik een stof ontginningssysteem om de ophoping van stof te voorkomen. De meeste stoffen veroorzaken een brandgevaar
  a) Bij het verwisselen van accessoires is het dragen van beschermende handschoenen verplicht. Sommige bladen en accessoires zijn erg scherp. Geef accessoires na gebruik tijd om af te koelen
  b) Houd uw werkplaats schoon. Verschillende materiaalstoffen, als hout en metaal stof, zijn ontvlambaar. Stof van lichte legeringen, waaronder magnesium, branden of exploderen gemakkelijk
  c) Behandel het werkoppervlak niet me oplosmiddel bevattende vloeistoffen. Wanneer deze stoffen tijdens het gebruik van de machine heet worden, vliegen deze mogelijk in vlam of ontstaan giftige dampen
  WAARSCHUWING: Bevestig geen accessores met een maximale snelheid, lager dan de onbelaste snelheid van de machine

d) Vervang accessoires of voer onderhoud enkel uit met de machine ontkoppeld van de stroombron. Ben uiterst voorzichtig wanneer de machine voorzien is van een vaste, geladen accu
e) Gebruik accessoires die aan de specificaties van de machine voldoen. Accessoires dienen compatibel te zijn in maat en snelheid. Behandel geen dikkere materialen dan de maximale capaciteit van de machine (zie: 'Specificaties')
f) Maak enkel gebruik van een adapter voor afwijkende accessoires of bladen wanneer de adapter speciaal ontworpen is voor de machine of goedgekeurd is door de fabrikant
g) Pas accessoires NIET aan zodat deze gebruikt kunnen worden voor machine waarvoor de accessoires niet bedoeld zijn
h) Gebruik geen beschadigde, gebogen, gebroken, verroeste of versleten accessoires. Deze accessoires kunnen tijdens gebruik verder beschadigden, wat mogelijk resulteert in gebruikersletsel. Controleer accessoires voor elk gebruik en gooi ze onmiddellijk weg wanneer deze in slechte staat verkeren. Maak enkel gebruik van scherpe bladen
i) Zorg ervoor dat accessoires juist op de machine bevestigd zijn en dat de bevestigingshulpmiddelen voor gebruik verwijdert zijn
j) Probeer vastgelopen bladen/accessoires niet te bevrijden voordat de machine ontkoppeld is van de stroombron
k) Inspecteer het werkstuk voor gebruik of het geschikt is voor het te gebruiken accessoire. Verwijder spijkers, nietjes en andere bevestigingsmiddelen voordat u het werk start
I) Klem het werkstuk stevig op de werkbank vast
m) Zorg voor een goede verlichting. Wanneer uw zicht op het werkstuk slecht is, versterkt en verplaatst u de verlichting. Neem uw veiligheidsbril nooit af
n) Gebruik de machine niet in de buurt van ontvlambare materialen. Vonken van metaal snijden veroorzaken vaak zaagsel brand
o) Wanneer accu's buiten opgeladen dienen te worden, beschermd u de stroombron en de oplader tegen slechte weersomstandigheden
p) Start de machine en laat deze op volledige snelheid komen voordat u de machine in contact brengt met het werkstuk. Pas de snelheid van de machine met behulp van het controlewiel, naar het te gebruiken accessoire aan
q) Oefen geen overmatige druk op de machine uit. Laat de machine en het accessoire het werk doen. Zo behoud u een optimale grip op de machine wanneer deze door het materiaal breekt en minimaliseert u de slijtage wat de levensduur maximaliseert. Een overmatige druk buigt en draait het accessoire mogelijk wat mogelijk resulteert in breuk en persoonlijk letsel. Houd de machine wanneer mogelijk met twee handen vast en hanteer de machine voorzichtig
r) Zagen, snijden en schuren produceren warmte. Dit heeft een mogelijk effect op het werkstuk en de machine. Houd het warmteniveau in de gaten en schakel de machine wanneer nodig uit om de machine te laten afkoelen voordat u het werk hervat. Sommige machines koelen sneller af door deze op volle snelheid, onbelast te laten draaien
s) Stof wordt via de ventilatiegaten mogelijk in de machine gezogen, wat kan resulteren in elektrische gevaren wat de machine vernield. Minimaliseer het stof/zaagsel niveau in de werkplaats en hout de ventilatiegaten vrij
t) Houdt het stroomsnoer te allen tijde achter de machine en uit de buurt van het bewegende accessoire
u) Reik niet onder het werkstuk, steun het werkstuk niet op uw lijf en houdt het werkstuk tijdens het bewerken niet vast. Bladen en accessoires kunnen ernstig letsel veroorzaken
v) Het dragen van trilling bestendige handschoenen is aanbevolen, vooral bij langdurig gebruik
w) Bij het gebruik van machines met roterende delen is het dragen van kleding en/of handschoenen met rafelige draden en sieraden verboden. Loshangende draden kunnen door de delen gegrepen worden waardoor uw hand in het accessoire getrokken wordt, wat kan resulteren in ernstig letsel. Draag strakke werkkleding
x) Laat schuurvellen niet volledig verslijten. Dit beschadigt de schuurschijf waardoor delen mogelijk van de schijf afvliegen, wat resulteert in persoonlijk letsel
y) Raak bewegende schuurvellen niet aan
z) Draadborstel haren doorboren dunne kleding en huid gemakkelijk. Oefen niet te veel druk op draadborstels uit

WAARSCHUWING: Gebruik de machine enkel voor doeleinden waarvoor het bedoeld is. Enige andere gebruiksdoelen worden gezien als misbruik. De gebruiker, niet de fabrikant, is aansprakelijk voor schade en/of letsel resulterend uit misbruik. De fabrikant is niet aansprakelijk voor aanpassingen aan de machine en resulterende schade/letsel

Veiligheid schuurmachines

WAARSCHUWING!

• Houdt de machine bij de geïsoleerde handvaten vast. Wanneer de machine door een stroomsnoer schuurt komen onderdelen mogelijk onder stroom te stoom te staan wat kan resulteren in elektrische schok.
• Klem het werkstuk op een stevige werkbank vast. Wanneer u het werkstuk met de hand vasthoudt of tegen uw lichaam klemt, verliest u mogelijk de controle over de machine.
• Aanbeveling dat het gereedschap altijd via een reststroomapparaat wordt geleverd met een nominale reststroom van 30 mA of minder
• Als de vervanging van het stroomsnoer noodzakelijk is, moet dit door de fabrikant of zijn agent worden uitgevoerd om een veiligheidsgevaar te vermijden

a. Draag te allen tijde de juiste bescherming. Draag een stofmasker (minimale beschermingswaarde FFP2), veiligheidsbril en gehoorbescherming.
b. Het is de verantwoordelijkheid van de gebruiker om ervoor te zorgen dat personen die zich in de nabijheid van de werkruimte bevinden ook met de gepaste persoonlijke bescherming zijn uitgerust.
c. Neem speciale voorzorgen bij het schuren van bepaalde houtsoorten (zoals beuk, eik, mahonie en teak), omdat het stof dat daarbij vrijkomt giftig is en bij bepaalde personen extreme reacties kan teweegbrengen.
d. Bewerk geen materiaal wat asbest bevat. Neem contact op met een gekwalificeerd persoon wanneer u enigszins onzeker bent of materiaal asbest bevat
e. Schuur geen magnesium of legeringen met een hoog magnesiumgehalte
f. Ben bewust van verf op andere behandelingen op het te schuren materiaal. Vele behandelingen produceren schadelijk zaagsel. Bij werkzaamheden aan een gebouw van vóór 1960 is de kans op loodhoudende verf groter.
g. Het stof dat vrijkomt bij het afschuren van loodhoudende verf is vooral gevaarlijk voor kinderen, zwangere vrouwen en personen met hoge bloeddruk. Laat deze personen de werkplaats niet betreden, zelfs niet met de juiste beschermende kleding
h. Gebruik wanneer mogelijk een stofafzuigsysteem om stof en afval onder controle te houden
i. Wees vooral voorzichtig wanneer u de machine voor zowel het schuren van hout als het schuren van metaal gebruikt. Vonken van de metaalbewerking kunnen houtschuurstof gemakkelijk doen ontbranden. Maak uw machine altijd grondig schoon om de kans op brand te verkleinen
j. De stofzak dient tijdens gebruik regelmatig, en na elk gebruik geleegd te worden. Zaagsel is mogelijk een explosierisico. Gooi zaagsel niet in open vuur. Wanneer stofdeeltjes in contact komen met water of oliedeeltjes ontstaat mogelijk spontane ontbranding
k. Werkvlakken en schuurpapier kunnen tijdens het gebruik erg heet worden. Leg het werk even stil als het werkvlak tekenen van brand (rook of as) vertoont, en laat het materiaal afkoelen. Raak het werkvlak of schuurpapier niet aan voordat het is afgekoeld.
I. Raak het bewegende schuurpapier niet aan
m. Schakel de machine uit voordat u het neerlegt
n. Gebruik geen nat schuurpapier. Vloeistoffen gaan mogelijk de motor in wat kan resulteren in elektrische schok
o. Ontkoppel de machine van de stroomtoevoer voor het maken van enige aanpassingen en/of het verwisselen van schuurpapier
p. Zelfs wanneer het gereedschap gebruikt wordt zoals is voorgeschreven, is het niet mogelijk alle resterende risicofactoren te elimineren. Gebruik de machine bij enige twijfel niet

Productbeschrijving

1 Montageflens voor accessoire

2 Versnellingsbehuizing

3 Hulphandvat montagegat

4 Aan/uitschakelaar

5 Handvat

6 Variabele snelheid controlewiel

7 Stroomsnoer

8 Koolstofborstel toegangsdop

9 Schuurvoet

10 Montagebout voor accessoire

11 Montagebout sluiting

12 Schuurvoet sluitring(indien niet vooraf geïnstalleerd vanaf fabriek)

13 Schuurvel (80 korrelmaat)

14 Schuurvel (120 korrelmaat)

15 Schraperblad

16 Inval zaagblad

17 Zeskantsleutel

Gebruiksdoel

Oscillerende multi-tool, voor zaag-, slijp- en schuurwerkzaamheden met behulp van een zaagblad, vijl of schuurvoet

BELANGRIJK: Niet gebruiken voor nat schuren

Het uitpakken van uw gereedschap

• Pak uw toestel/ gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt
• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel/gereedschap gebruikt

Voorafgaand aan het gebruik

WAARSCHUWING: Schakel de machine uit en ontkoppel deze van de stroombron voordat u accessoires verwisselt of andere aanpassingen maakt

WAARSCHUWING: Draag de geschikte handschoenen bij het verwisselen van zaagbladen of andere scherpe accessoires

Het bevestigen van het accessoire

BELANGRIJK: Enige voormontage van de schuurvoet (9) kan tijdens het fabricageproces zijn gebeurd. De schuurvoet-sluitring (12) kan vooraf zijn geïnstalleerd op de schuurvoet. De montagebout sluitring (11) mag niet worden gebruikt bij het plaatsen van de schuurvoet

1. Draai de montagebout (10) met behulp van de inbegrepen zeskantsleutel (17) linksom los en verwijder deze samen met de montagebout sluitring (11) (Fig. I)
2. Plaats het accessoire op de montageflens zodat de bevestigingsgaten in het accessoire met de pinnen van de montageflens uitlijnen (Fig. II)

Let op: Zolang de tanden met de gaten uitlijnen, kan het accessoire in een hoek, bevestigd worden (Afb. III)

1. Plaats de sluitring terug op de as en draai de bout vast

BELANGRIJK: Als de schuurvoet-sluitring (12) niet vooral is geinstalleerd, zorg ervoor dat het in de schuurvoet (9) wordt gestoken in plaats van de montagebout sluitring (11) te gebruiken voordat u de schuurvoet aan het gereedschap bevestigt (zie afb. IV voor montage)

1. Voordat u de machine gebruikt, controleert u of het accessoire juist bevestigd is en de bout goed vast zit

Let op: Monteer gebogen of gehockte bladen zo, dat het uiteinde van het blad van de machine af wijst, als afgebeeld in Fig. V

Het selecteren van het juiste korrelgrofte schuurvel

Let op: Het gebruik van schuurvellen met een goede kwaliteit maximaliseert de kwaliteit van de afwerking. Test de machine op een stuk afvalmateriaal om vast te stellen of het schuurvel geschikt is voor de uit te voeren taak:

• Grof (60 korrelmaat), voor het bewerken van ruwe oppervlakken
• Medium (120 korrelmaat), voor het verlijnen van oppervlakken
• Fijn (240 korrelmaat), voor het afwerken van oppervlakken

Let op: Gebruik geen schuurvellen die ontworpen zijn voor nat schuren.

Het bevestigen van schuurvellen op de schuurvoet

De machine wordt geleverd met een grof (13) en een medium schuurvel (14)

1. Selecteer het juiste schuurvel voor het uit te voeren werk
2. De schuurvoet en de schuurvellen zijn voorzien van een klittenband bevestiging.
3. Lijn de stofontginningsgaten van het schuurvel met de gaten van de schuurvoet (9) uit en druk het schuurvel vast aan (Afb. VI)

Let op: Als de gaten in het schuurvel niet worden uitgelijnd met de gaten op de schuurvoet, zal er stof op het schuurvel achterblijven en de levensduur van het schuurvel verminderen

1. Druk het schuurvel op de schuurvoet om deze te bevestigen

Gebruik

WAARSCHUWING: De geschikte beschermende uitrusting, waaronder gezichts-, ademhalings- en gehoorbescherming, dient te allen tijde gedragen te worden

WAARSCHUWING: Om de gebruiker te beschermen tegen de trillingen is het dragen van beschermende handschoenen aanbevolen

Het in- en uitschakelen van de machine

1. Houdt de machine stevig bij het handvat (5) vast
2. Schuif de aan-/uitschakelaar naar voren tot deze in 'I' positie klikt, om de machine in te schakelen (Alb. VII)
3. Schuif de aan-/uitschakelaar achterwaarts tot deze in 'O' positie klikt, om de machine uit te schakelen (Alb. VIII)

Het verstellen van de machinesnelheid

• De oscillerende snelheid van de machine kan worden aangepast met behulp van de variabele snelheids-controlewiel (6) (Alb. IX).
• Een hoger nummer op het controlewiel duidt op een hogere snelheid
• Een lager nummer op het controlewiel duidt op een lagere snelheid
  Let op: Pas de snelheid aan om het schuurwerk op verschillende materialen te optimaliseren. Verwijs naar de instructies van de schuurvel fabrikant, betreft de snelheidsselectie

WAARSCHUWING: Laat de machine volledig op snelheid komen voordat deze in contact komt met het werkstuk

WAARSCHUWING: De ventilatiegaten dienen vrijgehouden te worden zodat hete lucht kan ontsnappen. Stof en zaagsel blokkeren de ventilatiegaten waardoor de machine oververhit. Metaal zaagsel kan de machine permanent beschadigen. Voorkom de ophoping van stof en zaagsel. Houd uw werkplaats met behulp van een stofzuiger schoon

WAARSCHUWING: Inhaleer stof niet. Draag een geschikt stofmasker. Sommige stoffen zijn giftig

Zagen

• Zorg ervoor dat het zaagblad scherp is en in goede staat verkeert
• Gebruik geen beschadigde of misvormde zaagbladen
• Bij het zagen van licht bouwmateriaal verwijst u naar de aanbevelingen van de fabrikant
• Inval zaagsneden zijn enkel te maken in zachte materialen, als hout en spaanplaat
• Bij het gebruik van zaagbladen die niet geschikt zijn voor het zagen van metaal, zorgt u ervoor dat het werkstuk vrij is van spijkers, nietjes, etc. Verwijder metalen voorwerpen of maak gebruik van een metaalzaagblad

Schuren

• De materiaal-verwijdersnelheid en het schuurpatroon worden bepaald door het schuurvel type, de oscillatiesnelheid en de uitgeoefende druk
• Oefen een gelijke druk op de machine uit om de duurzaamheid van de vellen te optimaliseren
• Een overmatige druk resulteert niet in een snellere materiaalverwijdering, maar resulteert in voortijdige slijtage van het schuurvel en mogelijke schade aan de machine
• Voor nauwkeurige schuurwerkzaamheden in hoeken en op randen schuurt u enkel met de punt van het schuurvel
• Schuurvellen die gebruikt zijn voor het schuren van metaal mogen niet gebruikt worden voor het schuren van hout
• Verwijder stof en vuil regelmatig van de schuurschijf zodat het schuurvel volledig in contact staat met het werkstuk

Schrapen

• Voor schraapwerkzaamheden selecteert u een hogere oscillatiesnelheid
• Op zachte oppervlakken, als hout, werkt u in een korte hoek en oefent u slechts een lichte druk op de machine uit zodat het mes niet in het werkstuk hapt

Accessoires

• Verschillende oscillerende gereedschapsaccessoires, waaronder zaagbladen, schraapbladen en schuurvellen, zijn verkrijgbaar bij uw Silverline handelaar.
• Reserveonderdelen zijn verkrijgbaar op www.toolsparesonline.com.

Onderhoud

WAARSCHUWING: Haal de stekker uit het stopcontact voordat u de machine schoonmaakt of enig onderhoud uitvoert.

Algemene inspectie

• Controleer regelmatig of alle bevestigingsmiddelen goed vast zitten. Deze trillen na verloop van tijd mogelijk los
• Inspecteer het stroomsnoer (7) voor elk gebruik op schade en slijtage. Reparaties dienen bij een geautoriseerd Silverline service center uitgevoerd te worden. Dit geld tevens voor verlengsnoeren die met de machine gebruikt worden

Smeren

- Alle onderdelen dienen regelmatig met een geschikt smeermiddel gesmeerd te worden

Schoonmaak

WAARSCHUWING: Bij het gebruik van de machine is het gebruik van de juiste beschermende ting, waaronder een veiligheidsbril en handschoenen, verplicht

• Houd uw machine te allen tijde schoon. Vuil en stof doen de interne onderdelen sneller slijten, wat de levensduur van de machine aanzienlijk vermindert
• Maak de behuizing van de machine met een zachte borstel of een droge doek schoon
• Maak de plastic onderdelen niet met bijtende middelen schoon. Maak gebruik van een licht schoonmaakmiddel en een vochtige doek
• De machine mag niet in contact komen met water
• Zorg ervoor dat de machine volledig droog is voordat u deze gebruikt
• Gebruik wanneer mogelijk zuivere, droge perslucht om door de luchtgaten te blazen

Borstels

• Na verloop van tijd zullen de koolborstels in de motor verslijten
• Bij overmatige slijtage van de borstels verliest de motor mogelijk vermogen, start het niet meer, en/ of produceert het overmatig vonken

Om de borstels te vervangen:

1. Draai de drie schroeven van de koolstofborstel toegangsdop los en verwijder ze (8) (Afb. X)
2. Verwijder voorzichtig de borstel toegangsdop (Afb. XI)
3. Schroel de borstelbehuizing los en verwijder het (Alb. XII)
4. Ontkoppel de borstels los van de elektrische aansluiting (Afb. XIII)
5. Leid de borsteldraad door de borstelbehuizing en verwijder de koolstofborstel (Afb. XIV)
6. Plaats een nieuwe koolstofborstel in de borstelbehuizing en monteer de behuizing weer (Alb. XV)
7. Plaats de borstelbehuizing in het machine
8. Monteer de gereedschap opnieuw
   Let op: De borstel moet in de behuizing worden gedrukt om deze in het gereedschap te plaatsen vanwege het veermechanisme dat contact tussen de borstel en de motor onderhoudt.
9. Als u niet zeker bent van het veilig vervangen van koolstofborstels, laat u deze bij een erkend Silverline-servicecenter vervangen

Contact

Woor technische ondersteuning of voor reparatieadvies, gelieve contact op te nemen met de hulplijn op ([phone]

Web: silverlinetools.com/en-GB/Support

Adres:

Powerbox

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, Verenigd Koninkrijk

Opberging

- Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op

Verwijdering

Bij de verwijdering van elektrische machines neemt u de nationale voorschriften in acht.

- Elektrische en elektronische apparaten mogen niet met uw huishoudelijk afval worden weggegooid

- Neem contact op met uw gemeente voor informatie betreffende de verwijdering van elektrisch gereedschap

Probleemopsporing

Probleem Mogelijke oorzaak Oplossing
De machine werkt niet wanneer de aan-/uit schakelaar (4) wordt ingeschakeld	Geen stroom Controleer de stroombron
	Defecte aan-/uitschakelaar Laat de schakelaar bij een geautoriseerd service center vervangen
Het blad zaagt niet correct	Te lage snelheidsinstelling Verhoog de snelheidsinstelling
	Het materiaal is niet geschikt voor het bevestigde blad Verwissel het zaagblad
	Het materiaal is niet geschikt voor de machine	Voor geharde metalen zijn compatibele bladen niet verkrijgbaar. Selecteer een alternatieve methode
	Versleten zaagblad Vervang het zaagblad
De schuurvellen komen tijdens gebruik los van de schuurvoet	Te hoge snelheidsinstelling Verlaag de snelheidsinstelling
	Te veel uitgeoefende druk op de machine Verminder de druk op de machine
	Versleten klittenband oppervlakken Vervang de schuurvoet
Abnormaal geluid	Onjuist bevestigd accessoire Controleer of het accessoire juist bevestigd is
	Foutieve machine	Stop het gebruik van de machine en neem contact op met uw Silverline service center
Brandmarkeringen op het werkstuk	Foutieve machine	Schakel de machine uit en ontkoppel deze van de stroombron. Breng de machine naar uw Silverline service center voor reparatie

Silverline Tools Garantie

Dit Silverline product komt met 3 jaar garantie.

Registreer dit product binnen 30 dagen van aankoop op www.silverinetools.com om in aanmerking te komen voor 3 jaar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs.

Het gekochte product registreren

Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:

- Uw persoonlijke gegevens

- De gegevens van het product en de aankoop

U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.

Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:

Alle claims moeten binnen de garantieperiode worden ingediend.

U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt. U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden. Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product. De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.

De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd.

Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.

De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools.

De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan

uw wettelijke rechten als consument, en hebben daar geen invloed op.

Wat is gedekt:

De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.

Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging.

Gebruik van dit product in de EU.

Wat niet is gedekt:

Silverline Tools geeft geen garantie op reparaties als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools. Defecte installatie (behalve wanneer geïnstalleerd door Silverline Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.

Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.

EG-verklaring van overeenstemming

De ondergetekende: Mr. Darrell Morris

Gemachtigd door: Silverline

Verklaart dat: Deze verklaring wordt verstrekt onder de volledige verantwoordelijkheid van de fabrikant. Het hierboven beschreven voorwerp is conform de desbetreffende communautaire harmonisatiewetgeving

Identificatienummer: 430787

Beschrijving: 300 W Doe-het-zelf multitool

Voldoet aan de volgende richtlijnen:

• Machinerichtlijn 2006/42/EG
  • Elektromagnetische verenigbaarheid 2014/30/EU
  • RoHS-richtlijn 2015/863/EG
  • EN 60745-1:2009+A11:2010
  • EN 60745-2-4:2009+A11:2011
  • EN 55014-1:2006+A1:2009+A2:2011
  • EN 55014-2:2015
  • EN 61000-3-2:2014
  • EN 61000-3-3:2013

Keuringsinstantie: Bureau Veritas

De technische documentatie wordt bijgehouden door: Silverline

Datum: 25-04-2018

Handtekening:

Darrell Morris

Algemeen directeur

Naam en adres van fabrikant:

Powerbox International Limited, handelsregister nummer 06897059. Geregistreerd adres:

Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Verenigd Koninkrijk

Wprowadzenie

NL 3 jaar garantie. Registreer uw product binnen 30 dagen online. Algemene voorwaarden zijn van toepassing
