FKU1500.0i - Inbouwoven Küppersbusch - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING FKU1500.0i Küppersbusch

Veiligheidsinformatie 2 Veiligheidsvoorschriften 3 Montage 5 Bediening 6 Dagelijks gebruik 7 Aanwijzingen en tips 7 Onderhoud en reiniging 8 Probleemoplossing 10 Technische gegevens 12 Wijzigingen voorbehouden. VEILIGHEIDSINFORMATIE Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel of schade veroorzaakt door een verkeerde installatie of verkeerd gebruik. Bewaar de instructies altijd op een veilige en toegankelijke plaats voor toekomstig gebruik. Veiligheid van kinderen en kwetsbare mensen

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen.

• Dit apparaat mag worden gebruikt door kinderen tussen de 3 en 8 jaar oud en personen met zware en complexe beperkingen, indien ze duidelijk zijn geïnstrueerd.

• Kinderen jonger dan 3 jaar dienen, mits zij voortdurend onder toezicht staan, bij het apparaat uit de buurt te worden gehouden.

• Laat kinderen niet met het apparaat spelen.

• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

• Houd alle verpakkingen uit de buurt van kinderen en verwijder ze op gepaste wijze. 2Algemene veiligheid

• Dit apparaat is bedoeld voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals: – Boerderijen, personeelskeukens in winkels, kantoren of andere werkomgevingen – Door gasten in hotels, motels, bed&breakfasts en andere woonomgevingen

• WAARSCHUWING: Houd de ventilatieopeningen altijd vrij van obstructies; dit geldt zowel voor losstaande als ingebouwde modellen.

• WAARSCHUWING: Gebruik geen mechanische of andere middelen om het ontdooiproces te versnellen, behalve die middelen die door de fabrikant zijn aanbevolen.

• WAARSCHUWING: Let op dat u het koelcircuit niet beschadigt.

• WAARSCHUWING: Gebruik geen elektrische apparaten in de koelkast, tenzij deze door de fabrikant worden aanbevolen.

• Gebruik geen waterstralen of stoom om het apparaat te reinigen.

• Reinig het apparaat met een vochtige zachte doek. Gebruik alleen neutrale reinigingsmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

• Bewaar geen explosieve substanties zoals spuitbussen met drijfgas in dit apparaat.

• Als de voedingskabel beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen. VEILIGHEIDSVOORSCHRIFTEN Installatie WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Gebruik het apparaat niet voordat u het in de ingebouwde structuur installeert omwille van veiligheidsredenen. 3• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.

• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.

• Zorg ervoor dat rond het apparaat lucht kan circuleren.

• Bij de eerste installatie of na het omdraaien van de deur moet u minstens 4 uur wachten voordat u het apparaat op de stroom aansluit. Hierdoor kan de olie terug in de compressor stromen.

• Trek de stekker uit het stopcontact voordat u handelingen aan het apparaat uitvoert (bijv. het omdraaien van de deur).

• Installeer het apparaat niet in de nabijheid van radiatoren, fornuizen, ovens of kookplaten.

• Stel het apparaat niet bloot aan regen.

• Installeer het apparaat niet op een plaats met direct zonlicht.

• Installeer dit apparaat niet in ruimtes die te vochtig of te koud zijn.

• Til de voorkant van het apparaat op als u hem wilt verplaatsen, om krassen op de vloer te voorkomen. Aansluiting op het elektriciteitsnet WAARSCHUWING! Gevaar voor brand en elektrische schokken. WAARSCHUWING! Zorg er bij het plaatsen van het apparaat voor dat het stroomsnoer niet klem zit of wordt beschadigd. WAARSCHUWING! Gebruik geen meerwegstekkers en verlengsnoeren.

• Dit apparaat moet worden aangesloten op een geaard stopcontact.

• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.

• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.

• Zorg dat u de elektrische onderdelen (hoofdstekker, kabel, compressor) niet beschadigt. Neem contact met de erkende servicedienst of een elektricien om de elektrische onderdelen te wijzigen.

• De stroomkabel moet lager blijven dan het niveau van de stopcontact.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.

• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker. Gebruik WAARSCHUWING! Gevaar op letsel, brandwonden of elektrische schokken. Het apparaat bevat ontvlambaar gas, isobutaan (R600a), een aardgas met een hoge ecologische compatibiliteit. Zorg ervoor dat u het koelcircuit dat isobutaan bevat, niet beschadigt.

• De specificatie van dit apparaat niet wijzigen.

• Plaats geen elektrische apparaten (bijv. ijsmachines) in het apparaat tenzij uitdrukkelijk geschikt verklaard door de fabrikant.

• Als er schade aan het koelcircuit optreedt, zorg er dan voor dat er zich geen vlammen en andere ontstekingsbronnen in de kamer bevinden. Lucht de ruimte indien dit gebeurt.

• Zet geen hete items op de kunststofonderdelen van het apparaat.

• Bewaar geen ontvlambare gassen en vloeistoffen in het apparaat.

• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.

• Raak de compressor of condensator niet aan. Ze zijn heet. 4Binnenverlichting WAARSCHUWING! Gevaar voor elektrische schokken.

• De soort lamp die in dit apparaat gebruikt wordt, is uitsluitend geschikt voor huishoudelijke apparaten. Gebruik deze niet voor andere doeleinden. Onderhoud en reiniging WAARSCHUWING! Gevaar voor letsel of schade aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.

• Het koelcircuit van dit apparaat bevat koolwaterstoffen. Enkel bevoegde personen mogen de eenheid onderhouden en herladen.

• Controleer regelmatig de afvoer van het apparaat en reinig het indien nodig. Indien de afvoer verstopt is, zal er water op de bodem van het apparaat liggen. Service

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.

• Gebruik uitsluitend originele reserveonderdelen. Verwijdering WAARSCHUWING! Gevaar voor letsel of verstikking.

• Haal de stekker uit het stopcontact.

• Snij het netsnoer van het apparaat af en gooi dit weg.

• Verwijder de deur om te voorkomen dat kinderen en huisdieren opgesloten raken in het apparaat.

• Het koelcircuit en de isolatiematerialen van dit apparaat zijn ozonvriendelijk.

• Het isolatieschuim bevat ontvlambare gassen. Neem contact met uw plaatselijke overheid voor informatie m.b.t. correcte afvalverwerking van het apparaat.

• Veroorzaak geen schade aan het deel van de koeleenheid dat zich naast de warmtewisselaar bevindt. MONTAGE WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. Locatie Raadpleeg de montage- instructies voor de installatie. Installeer, om de beste prestatie te garanderen, het apparaat van hittebronnen vandaan, zoals radiatoren, boilers, direct zonlicht enz. Zorg er voor dat lucht vrij aan de achterkant van het apparaat kan circuleren. Plaatsing Installeer het apparaat op een droge, goed geventileerde plaats binnen waar de omgevingstemperatuur overeenkomt met de klimaatklasse die vermeld is op het typeplaatje van het apparaat. Kli‐ maat‐ klasse Omgevingstemperatuur SN +10°C tot + 32°C N +16°C tot + 32°C ST +16°C tot + 38°C 5Kli‐ maat‐ klasse Omgevingstemperatuur T +16°C tot + 43°C Bij bepaalde modeltypes kunnen er functionele problemen ontstaan als deze temperaturen niet worden gerespecteerd. De juiste werking van het apparaat kan enkel gegarandeerd worden als het opgegeven temperatuurbereik wordt gerespecteerd. Als u twijfels hebt over waar het apparaat te installeren, raadpleeg dan de verkoper, de klantenservice of de dichstsbijzijnde erkende servicedienst. Elektrische aansluiting

• Zorg er vóór het aansluiten voor dat het voltage en de frequentie op het typeplaatje overeenkomen met de stroomtoevoer in uw huis.

• Dit apparaat moet worden aangesloten op een geaard stopcontact. De netsnoerstekker is voorzien van een contact voor dit doel. Als het stopcontact niet geaard is, sluit het apparaat dan aan op een afzonderlijk aardepunt, in overeenstemming met de geldende regels. Raadpleeg hiervoor een gekwalificeerd elektricien.

• De fabrikant kan niet aansprakelijk gesteld worden als bovenstaande veiligheidsvoorschriften niet opgevolgd worden.

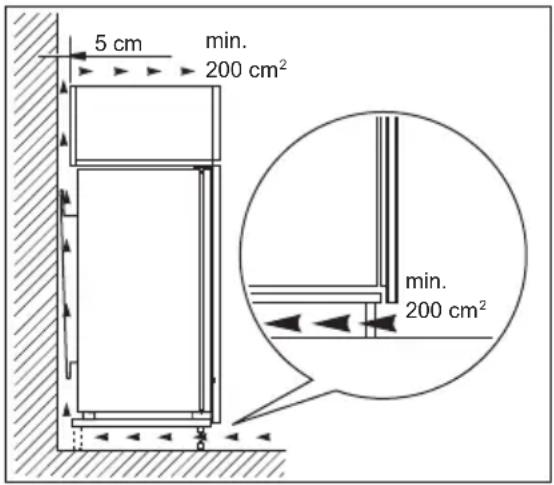

• Dit apparaat voldoet aan de EEG - richtlijnen. Ventilatievereisten De luchtcirculatie achter het apparaat moet voldoende zijn. 5 cm min. 200 cm

LET OP! Raadpleeg de montage-instructies voor de installatie. BEDIENING Inschakelen

1. Steek dan de stekker in het

2. Draai de temperatuurknop naar rechts

op een gemiddelde stand. Uitschakelen Draai de temperatuurknop op de stand "O" om het apparaat uit te schakelen. Temperatuurregelaar De temperatuur wordt automatisch geregeld.

1. Draai de thermostaatknop op een

lagere stand om de minimale koude te verkrijgen.

2. Draai de thermostaatknop op een

hogere stand om de maximale koude te verkrijgen. 6Een gemiddelde instelling is over het algemeen het meest geschikt. De exacte instelling moet echter worden gekozen rekening houdend met het feit dat de temperatuur in het apparaat afhankelijk is van:

• hoe vaak de deur geopend wordt

• de hoeveelheid voedsel die wordt bewaard

• de plaats van het apparaat LET OP! Als de omgevingstemperatuur hoog is of als het apparaat volledig gevuld is en de thermostaatknop op de koudste instelling staat, kan het apparaat continu werken, waardoor er ijs op de achterwand gevormd wordt. In dat geval moet de knop op een hogere temperatuur gezet worden om automatische ontdooiing mogelijk te maken en zodoende het energieverbruik te beperken. DAGELIJKS GEBRUIK WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. Het plaatsen van de deurplateaus Om het bewaren van voedselverpakkingen van verschillende afmetingen mogelijk te maken, kunnen de schappen op verschillende hoogtes worden geplaatst.

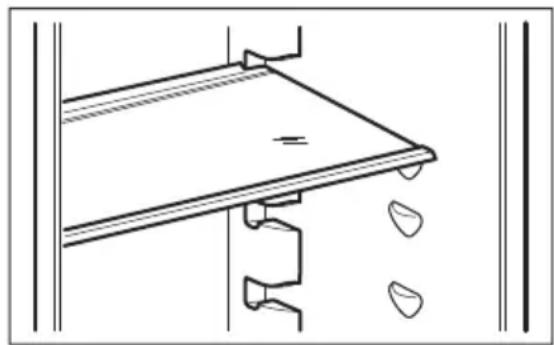

1. Trek het schap enigszins omhoog

2. Opnieuw plaatsen zoals gewenst.

Het model is voorzien van een variabel bewaarvak dat naar de zijkant kan worden geschoven. Verplaatsbare legrekken De wanden van de koelkast zijn voorzien van een aantal glijschoenen zodat de schappen op de gewenste plaats gezet kunnen worden. Verwijder de glasplaat boven de groentelade niet om een goede luchtcirculatie te garanderen.

AANWIJZINGEN EN TIPS

Normale bedrijfsgeluiden: De volgende geluiden zijn normaal tijdens de werking:

• Een zacht gorgelend en borrelend geluid als het koelmiddel door leidingen wordt gepompt. 7• Een zoemend en kloppend geluid van de compressor als het koelmiddel wordt rondgepompt.

• Een plotseling krakend geluid uit de binnenkant van het apparaat veroorzaakt door thermische uitzetting (een natuurlijk en ongevaarlijk natuurkundig fenomeen).

• Een zacht klikkend geluid van de thermostaat als de compressor aan of uit gaat. Tips voor energiebesparing

• De deur niet vaker openen of open laten staan dan strikt noodzakelijk. Tips voor het koelen van vers voedsel

• Zet geen warm voedsel of verdampende vloeistoffen in de koelkast.

• Dek het voedsel af of verpak het, in het bijzonder als het een sterke geur heeft.

• Plaats het voedsel zodanig dat de lucht er vrijelijk omheen kan circuleren. Tips voor het koelen Nuttige tips:

• Vlees (alle soorten): in plastic zakken verpakken en op het glazen schap leggen, boven de groentelade. Bewaar vlees maximaal 1-2 dagen.

• Gekookte etenswaren, koude gerechten: bedekken en op een schap leggen.

• Fruit en groeten: goed wassen en in een speciale lade leggen. Bananen, aardappelen, uien en knoflook moeten als deze niet verpakt zijn niet in de koelkast worden bewaard.

• Boter en kaas: in speciale luchtdichte bakjes leggen of in aluminiumfolie of plastic zakjes wikkelen om zoveel mogelijk lucht uit te sluiten.

• Flessen: afsluiten met een dop en in de deur plaatsen of (indien beschikbaar) in het flessenrek.

ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. Algemene waarschuwingen LET OP! Voordat u welke onderhoudshandeling dan ook verricht, de stekker uit het stopcontact trekken. Dit apparaat bevat koolwaterstoffen in de koeleenheid. Onderhoud en hervullen mag alleen uitgevoerd worden door bevoegde technici. De toebehoren en onderdelen van het apparaat zijn niet geschikt om in een afwasmachine gewassen te worden. De binnenkant schoonmaken Voordat u het apparaat voor de eerste keer gebruikt, wast u de binnenkant en de interne accessoires met lauwwarm water en een beetje neutrale zeep om de typische geur van een nieuw product weg te nemen. Droog daarna grondig af. LET OP! Gebruik geen reinigingsmiddelen, schuurpoeders, chloor of reinigers op oliebasis. Deze beschadigen de afwerking. 8Periodieke reiniging LET OP! Trek niet aan leidingen en/of kabels aan de binnenkant van het apparaat en verplaats of beschadig ze niet. LET OP! Let op dat u het koelsysteem niet beschadigt. Het apparaat moet regelmatig worden schoongemaakt:

1. Maak de binnenkant en de

accessoires schoon met lauw water en wat neutrale zeep.

2. Controleer de afdichtingen regelmatig

en wrijf ze schoon om u ervan te verzekeren dat ze schoon en vrij van resten zijn.

3. Spoel ze af en maak ze grondig droog.

4. Maak indien toegankelijk de condensor

en de compressor aan de achterkant van het apparaat schoon met een borstel. Dit zal de prestatie van het apparaat verbeteren en het elektriciteitsverbruik reduceren. Het reinigen van de luchtkanalen

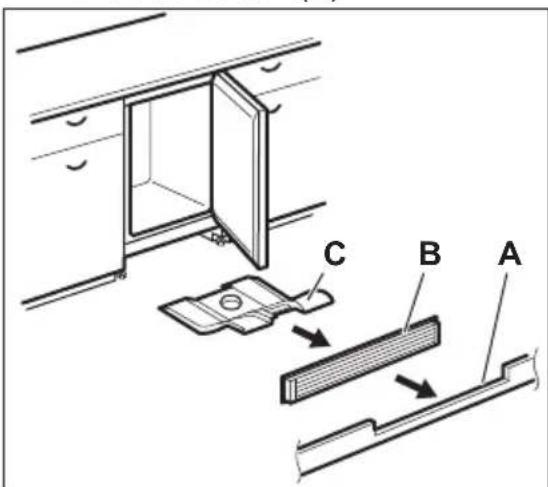

1. Verwijder de plint (A) en daarna het

ventilatierooster (B). C AB

2. Reinig het ventilatierooster.

3. Trek het luchtplaatje (C) er voorzichtig

uit, controleer of er geen dooiwater is achtergebleven.

4. Maak het onderste deel van het

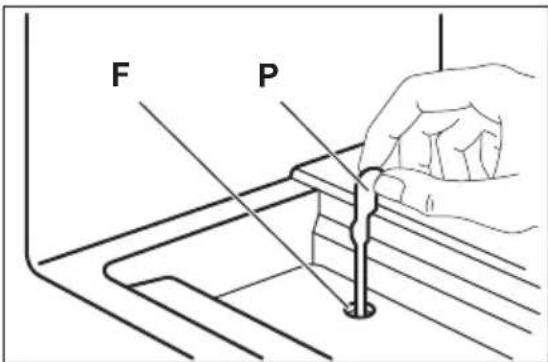

apparaat schoon met een stofzuiger. Het ontdooien van de koelkast Rijp wordt elke keer als de compressormotor tijdens normale werking stopt, automatisch van de verdamper van het koelvak verwijderd. Het dooiwater loopt via een gootje in een speciale opvangbak aan de achterkant van het apparaat, boven de compressormotor, waar het verdampt. Het is belangrijk om het afvoergaatje van het dooiwater (F) onder de groentela regelmatig schoon te maken, om te voorkomen dat het water overloopt en op het voedsel in de koelkast gaat druppelen. Gebruik daarvoor de speciale reiniger (P), die al in het afvoergaatje zit.

Periodes dat het apparaat niet gebruikt wordt Neem de volgende voorzorgsmaatregelen als het apparaat gedurende lange tijd niet gebruikt wordt:

1. Trek de stekker uit het stopcontact.

2. Verwijder al het voedsel

3. Maak het apparaat en alle toebehoren

onaangename luchtjes te voorkomen. LET OP! Als u uw apparaat ingeschakeld wilt laten, vraag dan iemand om het zo nu en dan te controleren, om te voorkomen dat het bewaarde voedsel bederft, als de stroom uitvalt. 9PROBLEEMOPLOSSING WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. Wat moet u doen als... Probleem Mogelijke oorzaak Oplossing Het apparaat werkt niet. Het apparaat is uitgescha‐ keld. Schakel het apparaat in. De stekker zit niet goed in het stopcontact. Steek de stekker goed in het stopcontact. Er staat geen spanning op het stopcontact. Sluit een ander elektrisch apparaat op het stopcontact aan. Bel een gekwalificeerd elektricien. Het apparaat maakt lawaai. Het apparaat is niet stevig en stabiel geplaatst. Controleer of het apparaat stabiel staat. Het lampje werkt niet. Het lampje staat in stand-by. Sluit en open de deur. Het lampje is stuk. Zie 'Het lampje vervangen'. De compressor werkt conti‐ nu. De temperatuur is fout inge‐ steld. Raadpleeg het hoofdstuk 'Bediening'. Er zijn grote hoeveelheden voedsel tegelijk in de vriezer geplaatst. Wacht een paar uur en con‐ troleer dan nogmaals de temperatuur. De kamertemperatuur is te hoog. Zie het typeplaatje voor de klimaatklasse. Het voedsel dat in het appa‐ raat werd geplaatst, was te warm. Laat voedsel afkoelen tot kamertemperatuur voordat u het opslaat. De deur is niet goed geslo‐ ten. Zie 'De deur sluiten'. Er loopt water over de ach‐ terkant van de koelkast. Tijdens het automatische ontdooiproces, ontdooit de rijp tegen de achterwand. Dat is juist. Er loopt water in de koel‐ kast. De waterafvoer is verstopt. Reinig de waterafvoer. Producten verhinderen dat het water in de waterop‐ vangbak loopt. Zorg ervoor dat de produc‐ ten de achterwand niet ra‐ ken. 10Probleem Mogelijke oorzaak Oplossing Er ligt water op de vloer. De dooiwaterafvoer is niet aangesloten op de verdam‐ perbak boven de compres‐ sor. Maak de dooiwaterafvoer vast op de verdamperbak. De temperatuur in het appa‐ raat is te laag/hoog. De temperatuurknop is niet goed ingesteld. Stel een hogere/lagere tem‐ peratuur in. De deur is niet goed geslo‐ ten. Zie 'De deur sluiten'. De temperatuur van het voedsel is te hoog. Laat het voedsel afkoelen tot kamertemperatuur voor‐ dat u het conserveert. Er worden veel producten tegelijk bewaard. Conserveer minder produc‐ ten tegelijk. De deur is te vaak geopend. Open de deur alleen als het nodig is. Er is geen koude luchtcircu‐ latie in het apparaat aanwe‐ zig. Zorg ervoor dat er koude luchtcirculatie in het appa‐ raat is. Er bevindt zich teveel con‐ denswater op de achter‐ wand van de koelkast. De deur is te vaak geopend. Open de deur alleen als het nodig is. De deur is niet volledig ge‐ sloten. Zorg ervoor dat de deur vol‐ ledig gesloten is. Het bewaarde voedsel was niet ingepakt. Verpak voedsel in geschikte materiaal voordat u het in het apparaat plaatst. Deur gaat niet makkelijk open. U probeerde de deur na het sluiten meteen weer te ope‐ nen. Wacht een paar seconden tussen het sluiten en weer openen van de deur. Bel, wanneer het advies niet tot resultaten leidt, de dichtstbijzijnde klantenservice voor dit merk. Het lampje vervangen Het apparaat is uitgerust met een LED-binnenlampje dat een lange levensduur heeft. Het wordt ten zeerste aanbevolen uitsluitend originele reserveonderdelen te gebruiken. Gebruik uitsluitend ledlampen (E14-basis). Het maximale vermogen wordt getoond op de lampunit. LET OP! Trek de stekker uit het stopcontact.

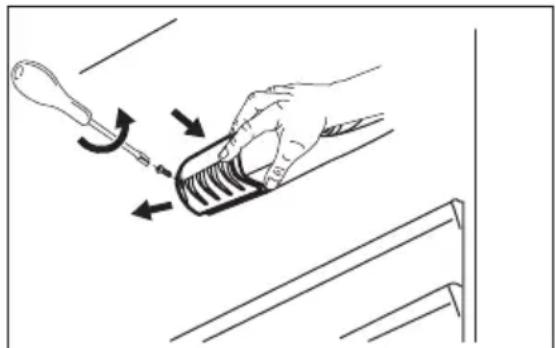

111. Verwijder de schroef met een

schroevendraaier van de afdekking van het lampje.

2. Maak de afdekking van het lampje los

door deze in de richting van de pijl te bewegen.

3. Vervang het kapotte lampje door een

nieuw lampje met dezelfde kenmerken dat specifiek bedoeld is voor huishoudelijke apparaten.

4. Plaats de afdekking van het lampje

5. Draai de schroef van de afdekking van

6. Steek de stekker in het stopcontact.

Controleer of het lampje gaat branden. De deur sluiten

Raadpleeg de montageaanwijzingen.

3. Vervang, indien nodig, de defecte

deurafdichtingen. Neem contact op met de erkende servicedienst. TECHNISCHE GEGEVENS Productinformatieblad Handelsmerk Küppersbusch Model FKU1500.0i PNC933024081 Categorie 1. Koelkast met één of meer be‐ waarruimten voor verse levensmid‐ delen Energie-efficiëntieklasse A++ Energieverbruik in kWh per jaar, gebaseerd op de re‐ sultaten van standaardtests gedurende 24 uur. Het feitelijke energieverbruik is afhankelijk van de manier waarop het apparaat wordt gebruikt en de plaats waar het zich bevindt

Opslagvolume in liter, koelkast 133 Opslagvolume in liter, ster - Opslagvolume in liter, kelderzone - Opslagvolume in liter, wijn - Opslagvolume in liter, totaal 133 Opslagvolume in liter, diepvries - Opslagvolume in liter, koeler - 12Opslagvolume in liter, andere ruimten - Sterclassificatie van het vriesvak met het hoogste op‐ slagvolume (l) Geen De ontwerptemperatuur van andere ruimten > 14 °C (°C), indien van toepassing

Vorstvrij (J/N), koelkast Vorstvrij (J/N), vriezer - conserveringsduur bij stroomuitval in h - Vriesvermogen in kg/24h - Klimaatklasse SN-N-ST Laagste omgevingstemperatuur waarbij dit apparaat bedoeld is om te gebruiken, in °C

Hoogste omgevingstemperatuur waarbij dit apparaat bedoeld is om te gebruiken, in °C

Geluidsemissie dB(A) re1 pW 36 Ingebouwde apparatuur J/N Ja Dit apparaat is uitsluitend bedoeld voor het bewaren van wijn J/N Nee Aanvullende technische gegevens Afmetingen van de in‐ bouw Hoogte 815 mm Breedte 596 mm Diepte 550 mm Spanning (Voltage) 230 - 240 V Frequentie 50 Hz De technische gegevens staan op het typeplaatje aan de binnen- of buitenkant van het apparaat en op het energielabel. MILIEUBESCHERMING Recycle de materialen met het symbool . Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente. 13CONTENTS Safety information 14 Safety instructions 15 Installation 17 Operation 18 Daily use 18 Hints and tips 19 Care and cleaning 20 Troubleshooting 21 Technical data 23 Subject to change without notice. SAFETY INFORMATION Before the installation and use of the appliance, carefully read the supplied instructions. The manufacturer is not responsible for any injuries or damages that are the result of incorrect installation or usage. Always keep the instructions in a safe and accessible location for future reference. Children and vulnerable people safety
