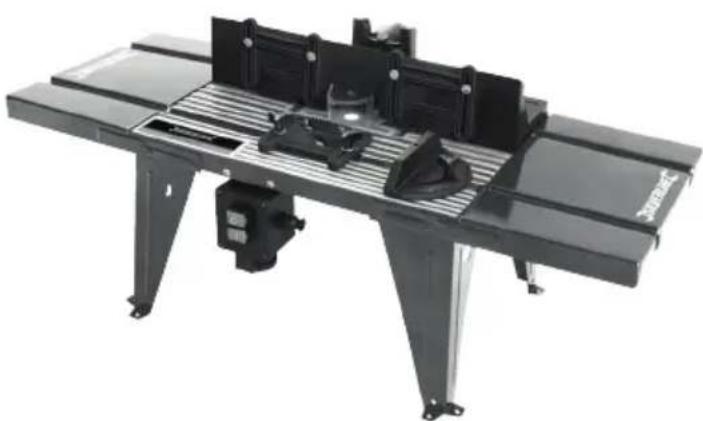

460793 - Freestafel SILVERLINE - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis 460793 SILVERLINE in PDF-formaat.
| Producttype | Frees tafel met gradenboog |
| Merk | Silverline |
| Model | 460793 |
| Afmetingen (L x B x H) | 865 x 375 x 390 mm |
| Gewicht | 7 kg |
| Voeding | 220-250 V~ 50 Hz, 10 A |
| Aanbevolen freesvermogen | 900 - 1 800 W (4 - 8 A) |
| Max. ondersteund freesgewicht | 3,5 kg |
| Max. diameter freesbasis | 155 mm |
| Max. freesdiameter | 32 mm |
| Hoogte onder tafel tot basis | 270 mm |
| Tafelafmetingen (B x D) | 450 x 335 mm |
| Afmetingen met verlengstukken (B x D) | 850 x 335 mm |
| Max. afmetingen werkstuk (L x B x H) | 2 000 x 100 x 55 mm |
| Hoofdfuncties | sponningen, groeven, profielen, schaven, verbindingen, sleuven |
| Veiligheid | Gehoor-, oog- en ademhalingsbescherming, snijbestendige handschoenen; noodstop via bedieningspaneel |
| Onderhoud en reiniging | Reinigen met zachte doek en mild schoonmaakmiddel; lichte smering indien nodig |
| Onderdelen en repareerbaarheid | Onderdelen verkrijgbaar bij Silverline-dealer of op toolsparesonline.com; reparatie door erkend servicecentrum |
| Garantie | 3 jaar na registratie op silverlinetools.com |
| Inbegrepen accessoires | Verstelbare aanslag, gradenboog, kammen, tafelinserts, bedieningspaneel, beschermingen |
Veelgestelde vragen - 460793 SILVERLINE
Gebruikersvragen over 460793 SILVERLINE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Freestafel in PDF-formaat gratis! Vind uw handleiding 460793 - SILVERLINE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. 460793 van het merk SILVERLINE.
GEBRUIKSAANWIJZING 460793 SILVERLINE
Hartelijk dank voor de aanschaf van dit Silverline gereedschap. Deze instructies bevatten informatie die u nodig hebt voor een veilige en doeltreffende bediening van dit product. Dit product heeft unieke kenmerken. Zelfs als u bekend bent met gelijksoortige producten dient u deze handleiding zorgvuldig door te lezen, zodat u in staat bent alle voordelen te benutten. Houd deze handleiding bij de hand en zorg ervoor dat alle gebruikers van dit gereedschap de handleiding hebben gelezen en volledig hebben begrepen.
Beschrijving symbolen
Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.
Draag gehoorbescherming
Draag een veiligheidsbril
Draag een stofmasker
Draag een veiligheidshelm
Draag handschoenen
Lees de handleiding
Voorzichtig!
Voldoet aan de relevante wetgeving en veiligheidsnormen
Milieubescherming
Elektrische producten mogen niet met het normale huisvuil worden weggegooid. Indien de mogelijkheid bestaat, dient u het product te recyclen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.
Technische afkortingen en symbolen
| V Volt | |
| ~, AC Wisselspanning | |
| A, mA Ampère, milliampère | |
| ∅ Diameter | |
| ° Graden | |
| Hz Hertz | |
| W, kW Watt, kilowatt |
Specifications
Spanning: 220-250 V\~, 50 Hz
Maximale spanning: 10 A
Max. frees gewicht: 3,5 kg
Aanbevolen bovenfrees vermogen:.... 900 - 1800 W (4 - 8 A)
Max. werkstuk afmetingen (L x B x H): ..... 2000 x 100 x 55 mm
Max. freesvoet diameter: 155 mm (6")
Max. freesbit diameter: 032 mm
Onder tafel hoogte tot voet: 270 mm
Tafel afmetingen (B x D): 450 x 335 mm
Verlengingen (B x D): 200 x 335 mm (x2)
Tafel formaat met verleningen (B x D): 850 x 335 mm
Tafelmontage formaat (B x D): 450 x 365 mm
Beschermingsklasse:
Afmetingen (L x B x H): 865 x 375 x 390 mm
Gewicht: 7 kg
Met het oog op onze aanhoudende productontwikkeling kunnen de specificaties van Silverline producten zonder voorafgaande kennisgeving worden gewijzigd.
Algemene veiligheid
WAARSCHUWING: Bij het gebruik van elektrische machines horen basis veiligheidsvoorzorgmaatregelingen opgevolgd te worden om de kans op brand, elektrische schokken en persoonlijk letsel te minimaliseren. Lees de instructies voor gebruik volledig door en bewaar deze bij de machine voor toekomstig gebruik.
WAARSCHUWING: De machine is niet geschikt voor gebruik door personen met een verminderde mentale of fysieke bekwaamheid of een gebrek aan ervaring, tenzij de persoon wordt begeleid of geïnstrueerd door een persoon verantwoordelijk voor de veiligheid
LET OP: Het gebruik van de machine voor doeleinden, anders dan waarvoor de machine is bestemd resulteert mogelijk in gevaarlijke situaties en serieus persoonlijk letsel
De term "elektrisch gereedschap" in alle hieronder vermelde waarschuwingen heeft betrekking op uw elektrische gereedschap dat op de stroom is aangesloten (met een snoer) of met een accu wordt gevoed (snoerloos).
1 - Veiligheid in de werkruimte - Rommelige en donkere ruimtes leiden vaak tot ongelukken.
2 - Denk aan de werkplaatsomgeving
- Stel gereedschap niet bloot aan regen
- Gebruik gereedschap niet in vochtige of natte omstandigheden
- Houdt uw werkplaats goed verlicht
- Gebruik gereedschap niet in de nabijheid van ontvlambare vloeistoffen of gassen
3 - Bescherm uzelf tegen elektrische schok – Voorkom het contact met geaarde oppervlakken (als leidingen, radiatoren, koelkasten).
4 - Houd kinderen en omstanders uit de buurt – Laat mensen, vooral kinderen, de machine en verlengsnoeren niet aanraken en houd ze op afstand
5 - Berg gereedschap wat niet in gebruik is op – Berg gereedschap dat niet in gebruikt is op een droge plek, buiten het bereik van kinderen op
6 - Forceer gereedschap niet – Uw machine functioneert optimaal op de bestemde gebruikssnelheid
7 - Gebruik de juiste machine – Forceer kleine machine niet voor het uitvoeren van grote werkzaamheden.
Gebruik gereedschap niet voor doeleinden waarvoor ze niet bestemd zijn.
8 - Draag de juiste uitrusting
- Loshangende kleding en sieraden kunnen door bewegende onderdelen gegrepen worden
- Het dragen van niet-slippende schoenen is aangeraden voor buitenwerk - Bedek lang haar
9 - Draag de benodigde beschermingsmiddelen
- Draag een veiligheidsbril
- Draag een stofmasker bij stof producerende werkzaamheden
WAARSCHUWING: Wanneer de beschermende uitrusting niet gedragen wordt is de kans opeen ongeval groter en is de ernst van voorvallende ongevallen groter
10 - Sluit gereedschap op een stof-ontginningssysteem aan – Wanneer de machine is voorzien van een stofpoort, sluit u deze op een ontginningssysteem aan
11 - Misbruik het stroomsnoer niet – Trek nooit aan het stroomsnoer om de stekker uit het stopcontact te halen. Houdt het stroomsnoer uit de buurt van warmte, olie en scherpe randen. Beschadigde snoeren vergroten de kans op elektrische schok
12 - Klem uw werk vast – Klem uw werkstuk wanneer mogelijk stevig vast
13 - Reik niet te ver - Blijf altijd stevig en in balans staan
14 - Onderhoud uw gereedschap zorgvuldig
- Het scherp en schoon houden van snijgereedschap zorgt voor een gemakkelijkere machine controle en een kleinere kans op het buigen en breken
- Volg smeerinstructies op
- Controleer stroomsnoeren regelmatig op beschadiging en laat deze bij een geautoriseerd service center repareren
- Laat stroomsnoeren bij een geautoriseerd service center vervangen
- Houdt handvaten schoon, droog en vrij van olie en vet
WAARSCHUWING: Velen ongelukken worden veroorzaakt door slecht onderhouden machines
15 - Ontkoppel machines van de stroombron – wanneer niet in gebruik, voor onderhoud en bij het vervangen van accessoires ontkoppelt u de machine van de stroombron
16 - Verwijder sleutels – Maak van het controleren op gereedschapssleutels een gewoonte
17 - Voorkom onnodig starten – Zorg ervoor dat de aan-/uitschakelaar bij het aansluiten op de stroombron, het plaatsen van een accu of het vervoeren in de uit-positie staat
WAARSCHUWING – Het onnodig starten van de machine kan leiden tot serieuze verwondingen
18 - Het gebruik van buiten verlengsnoeren – Wanneer gereedschap buiten gebruikt wordt, maakt u gebruik van verlengsnoeren, geschikt voor buiten. Dit vermindert de kans op elektrische schok
19 - Blijf alert
- Houd uw aandacht op het werk, gebruik uw gezonde verstand en gebruik machines niet wanneer vermoeid
- Gebruik het elektrisch gereedschap niet wanneer u vermoeid bent of onder invloed van drugs, alcohol of medicijnen
WAARSCHUWING: Onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig letsel
20 - Controleer beschadigde onderdelen
- Controleer voor verder gebruik of de machine als bestemd functioneert
- Controleer bewegende delen op uitlijning, beschadiging, montage en andere gesteldheden die gebruik van de machine mogelijk beïnvloeden
- Een beschadigde beschermkap hoort bij een geautoriseerd service center gerepareerd of vervangen te worden, tenzij anders vermeld in deze handleiding
- Laat defecte schakelaars bij een geautoriseerd service center repareren
WAARSCHUWING: Gebruik de machine niet met een defecte aan-/uitschakelaar. De schakelaar hoort voor gebruik gerepareerd te worden
21 - Laat uw machine te allen tijde door een gekwalificeerd persoon repareren – Laat uw machine te allen tijde door een gekwalificeerd persoon repareren om gevaarlijk gebruik te vermijden
WAARSCHUWING: Maak bij onderhoud enkel gebruik van identieke vervangende onderdelen
WAARSCHUWING: Laat een beschadigd stroomsnoer door de verkoper of een geautoriseerd service center vervangen
22 - Stekker horen overeen te komen met het te gebruiken stopcontact
- Stekkers mogen niet aangepast worden. Gebruik geen adapters op geaarde machines. Overeenkomende stekkers en stopcontacten verminderen de kans op elektrische schok
23 - Indien het onvermijdelijk is elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruik dan een energiebron met een aardlek beveiliging (Residual Currency Device). Het gebruik van een RCD vermindert het risico op een elektrische schok
WAARSCHUWING: Wanneer de machine in Nieuw-Zeeland gebruikt wordt, met een lektroom van 30 mA of lager, is het gebruik van een aardlekschakelaar aanbevolen
WAARSCHUWING: Voordat u de machine op de stroombron aansluit controleert u of het voltage van de stroombron overeenkomt met de voltage op het gegevensplaatje op de machine. Een stroombron met een hogere spanning kan zorgen voor ernstige verwondingen aan de gebruiker en schade aan de machine. Een stroombron met een lagere spanning kan de motor beschadigen. Plug de stekker bij twijfel niet in de stroombron.
Gepolariseerde stekkers (enkel voor Noord-Amerika) Voor het verminderen van het risico op elektrische schok, is de eenheid voorzien van een gepolariseerde stekker (Een blad is breder dan de andere). De stekker past slechts op één manier in een gepolariseerd contactpunt. Wanneer de stekker niet volledig in het contactpunt past, draait u de stekker om. Wanneer de stekker nog steeds niet past, neemt u contact op met een gekwalificeerd elektricien. De plug mag in geen enkele manier aangepast worden.
Freestafel veiligheid
⚠ WAARSCHUWING: De geschikte beschermende uitrusting dient TE ALLEN TIJDE gedragen te worden
- Gehoorbescherming om de kans op gehoorbeschadiging te minimaliseren
- Een stofmasker om het inademen van giftige stoffen te voorkomen
- Snijbestendige, niet-rafelige handschoenen om mogelijk letsel bij het hanteren van freesbits en materialen met scherpe randen te voorkomen. Draag geen handschoenen waarvan het materiaal los kan rafelen
Zorg ervoor dat alle mensen in de buurt van het werkgebied voorzien zijn van de geschikte bescherming. Zorg ervoor dat omstanders op een veilige afstand blijven
⚠ WAARSCHUWING: Sluit de stofpoort op het freestafelblad te allen tijde op een geschikt stofontginning-systeem aan. Sommige houtsoorten zijn giftig en veroorzaken mogelijke allergische reacties. Naast de aansluiting op een geschikt systeem is het dragen van een geschikt stofmasker te allen tijde aanbevolen
a) Maak enkel gebruik van compatibele bovenfrezen, zie: 'Specificaties'.
Maak enkel gebruik van freesbits die geschikt zijn voor gebruik met de bovenfrees. De schacht dient overeen te komen met de ashals
b) Reik nooit onder de freestafel wanneer de bovenfrees aangesloten is op de stroombron
c) Verwijder de vrije-invalveer en de plastic basisplaat van de bovenfrees voordat u de machine op de freestafel bevestigd. Zo zijn freesbits gemakkelijk te verwisselen en is de freesdiepte met gebruik van een verstelhendel, van bovenaf gemakkelijk te verstellen
d) Houd uw handen uit de buurt van het roterende freesbit. Beweeg uw handen nooit over of voorlangs het roterende freesbit. Wanneer uw hand het freesbit nadert, beweegt u uw hand in een boogvorm over het freesbit, naar de achterzijde van de tafel. Gebruik geen onhandige/onnatuurlijke handposities. Gebruik wanneer mogelijk een duwstok
e) Frees geen werkstukken korten dan 300 mm zonder het gebruik van geleiders en mallen. Het is aanbevolen langere werkstukken na het frezen op maat te zagen
f) Schat risico's voordelen en alternatieven in voordat u duwstokken, blokken, mallen en andere veiligheidsmiddelen gebruikt. Bij vele werkzaamheden is het gebruik van de middelen handig en veilig. Bij sommige werkzaamheden is het gebruik van de hulpmiddelen echter gevaarlijk. Duwstokken kunnen uit de hand van de gebruiker schieten wanneer de stok in contact komt met het freesbit, wat mogelijk resulteert in ernstige ongelukken en persoonlijk letsel
g) Grote werkstukken dienen te allen tijde ondersteund te worden. Gebruik de Triton in- en uitvoersteunen en wanneer mogelijk rolsteunen en schragen
h) Maak te allen tijde gebruik van beschermkappen, geleiders, horizontale en verticale drukelementen, etc. om het werkstuk te geleiden en terugslag te voorkomen. Vooral bij het bewerken van kleine werkstukken. Verticale drukelementen, bevestigd op de geleider voorkomen het stijgen van het werkstuk
i) Verwijder alle losse voorwerpen van de tafel voordat u met het frezen begint. Losse voorwerpen trillen mogelijk in de richting van het freesbit en worden afgevuurd wanneer deze in contact komen met het freesbit
j) Verwijder zaagsel en houtsplinters nooit met de hand van het freesbit terwijl het freesbit roteert. Schakel de machine uit, ontkoppel de machine van de stroombron en wacht tot het freesbit volledig tot stilstand gekomen is. Draag ALTIJD snijbestendige handschoenen bij het hanteren van freesbits
k) Controleer of het werkstuk spijkers, schroeven, nietjes of enige andere metalen voorwerpen bevat. Wanneer het freesbit tijdens het frezen in contact komt met een metaal voorwerp, raakt het bit mogelijk beschadigd en is de kans op terugslag en serieus letsel groot
l) Gebruik wanneer mogelijk blinde freestechnieken, waar het freesbit het werkstuk niet vonder onderaf doorboort. Houd het freesbit aan de onderzijde van het werkstuk om de veiligheid van de gebruiker te vergroten
m) Zorg ervoor dat het kleinst mogelijke deel van het freesbit boven het tafelblad uitkomt. Houd het ongebruikte deel van het bit onder het tafelblad
n) Test enige nieuwe opzet door de as met de hand te draaien, zonder dat de machine aangesloten is op de stroombron. Zorg voor genoeg ruimte tussen het freesbit, de keelplaat, de geleider en beschermkap voordat u de machine start
o) Maak ALTIJD gebruik van een geschikte keelplaat, voor optimale ruimte rond het freesbit
p) Maak ALTIJD gebruik van de beschermkap, en zorg ervoor dat de kap zo veel mogelijk van het freesbit bedekt, zo dicht mogelijk bij het werkstuk. Dit zorgt voor een optimale gebruikersbescherming en een optimale stofontginning
q) Limiteer de freesdiepte; verwijder NOOIT te veel materiaal in een enkele doorgang. Verschillende, minder diepe, doorgangen is veiliger en produceert een betere oppervlakte afwerking
r) Verstel de freesbit snelheid, passend bij de bit diameter en het te frezen materiaal. Gebruik de snelheid-selectieschijf op de bovenfrees
s) Voed het werkstuk tegen de rotatierichting van het freesbit in. De voedrichting en rotatierichting zijn beide weergegeven op het tafelblad
t) Maak te allen tijde gebruik van de geleider wanneer u gebruik maakt van een freesbit zonder lager. Ondersteun het werkstuk onder de geleider. De intrekbare beschermkappen op de geleider mogen NOOIT verwijderd worden. Maak te allen tijde gebruik van een lager bit bij het frezen uit de vrije hand
- Maak enkel, gebruik van freesbits die in perfecte staat verkeren, die compatibel zijn met de freestafel specificaties en geschikt zijn voor gebruik uit de vrije hand
- Het freesbit dient het werkstuk niet dezelfde richting in te gaan als de voedrichting. Het werkstuk klimt omhoog en wordt uit de handen van de gebruiker getrokken. Zo verliest de gebruiker de controle over het werkstuk wat kan leiden tot serieuze ongelukken en persoonlijk letsel
- Slijp freesbits niet tenzij u de specifieke instructies van de fabrikant opvolgt en gebruik maakt van de juiste hulpmiddelen. De meeste freesbits zijn voorzien van snijranden die niet geslepen kunnen worden en dienen vervangen te worden wanneer de snijranden bot zijn
- Creëer geen geleider vallen veroorzaakt door een onjuist uitgelijnde geleider. Geleider vallen ontstaan wanneer de geleider zo ver naar achter gesteld is, dat het werkstuk achter het freesbit valt. Dit is erg gevaarlijk waar het werkstuk moeilijk tegen de geleider aan te houden is en het werkstuk mogelijk omhoog klimt
- Zorg ervoor dat de juiste tafelring, passend bij de maat van het freesbit, op de freestafel geplaatst is
- Gebruik de freestafel niet voordat deze volledig samengesteld is en controleer alle bevestigingsmiddelen na het verstellen van de tafel nadat deze opgeborgen is
- Zorg ervoor dat de bovenfrees niet aangesloten is op de stroombron wanneer u deze op de tafel bevestigd of wanneer u enige aanpassingen maakt of accessoires wisselt
Bijkomende veiligheidsinformatie
- Sluit de bovenfrees niet op een standaard netstroom stopcontact aan. De bovenfrees dient te allen tijde op het aansluitpunt van de freestafel aangesloten te worden zodat deze in geval van nood gemakkelijk uitgeschakeld kan worden
- De tafel dient op een vlakke en stevige ondergrond geplaatst te worden zodat deze niet om kan kantelen. Het gebruik van in- en uitvoer ondersteuning is vereist bij het werken met grote werkstukken. Zonder gebruik van geschikte ondersteuning zorgen lange werkstukken ervoor dat de tafel in de richting van de gebruiker omkantelt wat kan resulteren in ernstig persoonlijk letsel hoge trillingsniveau
- Bovenfrezen creëren hoge trillingsniveaus, waardoor bevestigingsmiddelen los kunnen trillen. Controleer bevestigingsmiddelen regelmatig en draai vast wanneer nodig
- Start de machine niet met het freesbit in contact met het werkstuk. Dit kan resulteren in controle verlies en mogelijk persoonlijk letsel
- De freestafel is ontworpen voor het maken van platte, rechte en evenwijdige doorgangen. Frees geen gebogen, oneven, zwakke werkstukken en werkstukken uit onregelmatig materiaal. Zorg ervoor dat het werkstuk, wanneer nodig, juist voorbereid is. Onjuiste materialen leiden mogelijk tot controle verlies en mogelijk persoonlijk letsel
⚠ WAARSCHUWING: Onjuist onderhouden gereedschap veroorzaakt mogelijk situaties waar de gebruiker de controle over werkstukken verliest. Maak enkel gebruik van scherpe, juist onderhouden en verstelde freesbits
Let op: zoek professionele training en hulp voordat u werk uitvoert wat procedures vereist waar u niet bekent mee bent. Stop de machine onmiddellijk wanneer u tijdens het frezen moeilijkheden tegenkomt en niet zeker bent van een veilige voortgang
Onderdelenlijst
| 1 Tafel (x 1) |
| 2 Geleider en beschermkap samenstelling (x 1) |
| 3 Tafel verlengstuk (x 2) |
| 4 Poot (x 4) |
| 5 Schakeldoos (x 1) |
| 6 Tafel reductieringen (5 maten) |
| 7 Grote sluitring (x 3) |
| 8 Keine sluitring (x 5) |
| 9 Cruiskop bout (x 20) |
| 10 Moer (x 24) |
| 11 Drukblok (x 2) |
| 12 Knop (x 3) |
| 13 Drukblok slotbout (x 4) |
| 14 Geleider bout (x 2) |
| 15 Drukblok vleugelmoer (x 4) |
| 16 Grote sluitring (x 7) |
| 17 Geleider knoppen (x 2) |
| 18 Bovenfrees vergrendelstaaf (x 4) |
| 19 Bout (x 2) |
| 20 Bovenfrees vergrendelbout (x 4) |
| 21 Beschermkap (x 1) |
| 22 Beschermkap veer (x 1) |
| 23 Beschermkap schroef (x 1) |
| 24 Verstelbare geleider (x 1) |
| 25 Gradenboog geleiderstaaf (x 1) |
26 Gradenboog frame (x 1)
27 Gradenboog knop (x 1)
28 Bovenfrees trekker klem (x 1)
29 Bovenfrees trekker klemknop (x 1)
30 Drukelement (x 3)
31 Korte bout (x 1)
Samengesteld
32 Verstelbare geleider
33 Tafel schaalverdeling
34 Richting indicator
35 Beschermkap
36 Tafel reductiering gat
37 Beschermkap schuifpunt
38 veren
39 Gradenboog
40 Drukelement richting indicator
41 Gradenboog hoekschaal
42 Gradenboog knop
43 Verticaal drukelement
44 Loofdgeleider
45 Gradenboog kanaal
46 Werkbank montagegaten
47 Horizontaal drukelement montagepunt
48 Stekker contact
49 Aan-knop
50 Ditknop
51 Verstelbare geleider knop
52 Verstelbare geleider schaal
53 Verstelbare geleider indicator
54 Hoofdgeleider knop
55 Stofpoort
56 Verticaal drukelement vleugelmoer
57 afel
58 Horizontale drukelement knop
59 Horizontaal drukelement
Gebruiksdoel
Freestafel voor tijdelijke of permanente werkbank montage of alternatieve montage op een geschikt onderstel. Geschikt voor het frezen van randen, gleuven, rand vorming (zowel met geleider als uit de vrije hand), nerf frezen en het frezen met mallen. Te gebruiken met 900 W tot 1800 W bovenfrezen met een ronde voet met een maximale diameter van 155 mm.
Het uitpakken van uw gereedschap
- Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt
- Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt
Voor gebruik
⚠ WAARSCHUWING: Zorg ervoor dat de freestafel ontkoppeld is van de stroombron voordat u enige aanpassingen maakt en/of accessoires wisselt
Het samenstellen van de freestafel
Bekijk de explosietekeningen vooraan deze handleiding om te zien hoe de freestafel samengesteld wordt, voordat u accessoires wisselt of enige aanpassingen maakt
Tafel
- Plaats de tafel (1) ondersteboven op een vlak oppervlak wat de tafel niet kan krassen of beschadigen en waarop de tafel niet kan bewegen
- Lijn de verlengstukken (3) uit, klaar voor montage
- Monteer één van de poten (4) op het verzonken deel van de tafel, plaats een kruiskop bout (9) door het verlengstuk, de tafel en het montagegat van de poot. Draai één van de moeren (10) licht op de bout vast
Let op: De poten vallen onder de tafel en de verlengstukken worden op de buitenzijden van de tafel gemonteerd
- Herhaal de stappen voor de andere poten zodat alle poten en verlengstukken gemonteerd zijn. Draai de schroeven met de hand vast zodat de poten en verlengstukken licht bewogen kunnen worden maar in plaats blijven. Zo zijn deze te verstellen voordat deze strak vast gedraaid worden
- Controleer of het oppervlak waterpas staat met behulp van een waterpas. Draai de freestafel om en controleer of alle poten vlak op het oppervlak staan. Controleer of de tafel en de verlengstukken waterpas staan en verstel de positie van de poten en verlengstukken wanneer vereist
- Wanneer de tafel en verlengstukken waterpas staan, draait u de bouten strak vast. Draai de bouten niet te strak vast en houd de tafel waterpas tijdens het vastdraaien van de bouten
- Bevestig de schakeldoos (5) met twee kruiskop bouten (i) en twee moeren (10) aan de onderste voorzijde van de tafel
- Monteer het horizontale drukelement metéen van de twee drukelementen (30), beide drukblokken (11), twee knoppen (12) en beide geleider bouten (14). De blokken dienen in de kanalen geplaatst te worden, met de verhoogde randen van de blokken aan de linker- en rechterzijde van het drukelement
BELANGRIJK: Let op de richting van de drukelement vingers in de hoofdafbeelding van de freestafel. Het is belangrijk dat zowel het verticale als horizontale drukelement de juiste richting in wijzen, zodat deze met de freesrichting mee werken, als afgebeeld
Het monteren van de bovenfrees
BELANGRIJK: Als de bovenfrees geaard is, dienen de schakeldoos (5) en enige verlengsnoeren op een geaard stopcontact aangesloten te worden
- Verwijs naar de specificaties en controleer of de bovenfrees geschikt is voor gebruik
- Lees de bovenfrees handleiding voor montage volledig door. Zorg ervoor dat de montage het verwissleen van bits niet belemmerd. Controleer of de as-vergrendelknop en ashals vergrendelmoer gemakkelijk toegankelijk zijn en of de freeshoogte te verstellen is
- De voet van de bovenfrees dient schoon te zijn zodat deze evenwijdig aan de montageplaat ligt
- Wanneer de bovenfrees niet voorzien is van een aan-stand vergrendelknop, gebruikt u de trekker klem (28) en trekker klemknop (29) om de bovenfrees in de aan-stand te vergrendelen (Afbeelding B)
- Plaats de vier vergrendelbouten (20) door het tafelblad en op de onderkant bevestigd u een vergrendelstaaf (18), kleine sluitring (8) en moer (10) op elke bout
- Draai de tafel (1) om en zorg ervoor dat elke bout in het verzonken deel van de tafel blijft, zodat de vergrendelstaven in plaats blijven en van het midden afwijzen, zodat de bovenfrees gemonteerd kan worden
-
Verlaag de bovenfrees in plaats, zodat het freesbit volledig in het midden van de tafelopening valt
-
Gebruik de vergrendelstaven om de bovenfrees in plaats onder de tafel te vergrendelen (Afbelding C) en draai alle moeren vast. Bovenfrees voeten variëren in ontwerp en u zult naar de vorm aan moeten passen. Controleer of de voet goed vastgeklemd is en of de vergrendelstaven de functies van de voet niet belemmeren
Let op: Controleer regelmatig of de bevestigingsmiddelen nog goed vast zitten. Deze trillen na verloop van tijd mogelijk los. Als de bovenfrees onder de tafel uit valt raakt deze mogelijk beschadigd - Controleer of de bovenfrees juist in midden van de tafel is uitgelijnd en dat alle functies gebruikt kunnen worden
- Sluit de bovenfrees op het stekker contact (48) aan. Zorg ervoor dat de schakeldoos ontkoppeld is van de stroombron
Geleider en beschermkap
- Bevestig de verstelbare geleider (24) op de geleider en beschermkap samenstelling (2) met gebruik van een knop (12), grote sluitring (16) en korte bout (31)
- Bevestig de beschermkap (21) op de geleider en beschermkap samenstelling (2) met de beschermkap schroef (23), kleine sluitring (8) en de beschermkap veer (22). Verwijs naar afbeelding D voor veerbevestiging. De beschermkap dient soepel te kunnen bewegen
- Bevestig 2 drukelementen (30) op de samenstelling met gebruik van de drukelement slotbouten (13), grote sluitring (16) en drukelement vleugelmoeren (15)
- Bevestig de samengestelde geleider en beschermkap samenstelling met behulp van twee bouten (19), grote sluitringen (7) en geleider knoppen (17) op de tafel. Gebruik de tafel schaalverdelingen (33) voor een waterpas montage
Werkbank montage
Het is belangrijk de eenheid stevig te monteren, vooral bij het bewerken van grote werkstukken. De eenheid kan op een werkbank of geschikt onderstel gemonteerd te worden. Bevestig de eenheid als alternatief op een groot stuk hout wat op een werkbank geklemd kan worden. De eenheid is niet ontworpen voor de bevestiging op andere oppervlakken
- Gebruik schroeven of bouten (niet inbegrepen) om de tafel (1) door de montagegaten (46) te monteren
Het samenstellen van de gradenboog
- Stel de gradenboog met behulp van het gradenboog frame (26), de geleider staaf (25), geleider knop (27) en grote sluitring (16) samen. De geleiderstaaf past over de pin (Afbeelding A) en de gradenboog knop vergrendelt de gehele samenstelling
Het aansluiten van een stof ontginningssysteem
BELANGRIJK: Stof/zaagsel van bepaalde materialen en oppervlakte coatings zijn giftig. Gebruik wanneer mogelijk een ontginningssysteem
- Creëer wanneer mogelijk een dubbel ontginningssysteem met gebruik van zowel de stofpoort (55) boven de tafel en de stofpoort van uw bovenfrees onder de tafel. Hoewel dit de ideale oplossing is, is het gebruik van enkel de tafel stofpoort (55) voldoende. Bij het gebruik van enkel de tafel stofpoort is het gebruik van de juiste tafel reductiering belangrijk
- Wanneer geen stofontginning gebruikt wordt, werkt u slechts voor korte periodes en maakt u het tafelblad regelmatig schoon. Het gebruik van stofontginning is te allen tijde aanbevolen
Het configureren van de bovenfrees
Voor het opzetten van uw bovenfrees verwijst u naar uw bovenfrees handleiding. Bevestig de geschikte reductiering (6), passend bij het te gebruiken freesbit. Plaats de ring over het freesbit en vergrendel in positie. Zorg voor een kleine ruimte rondom het freesbit zodat deze de reductiering niet kan raken tijdens gebruik of tijdens bit wissels
Gebruik
⚠ WAARSCHUWING: Bij het gebruik van het freestafelblad is het dragen van een geschikte veiligheidsbril, een geschikt stofmasker, geschikte handschoenen en geschikte gehoorbescherming aanbevolen
Schakeldoos werking
BELANGRIJK: De schakel vereist aansluiting op netstroom om ingeschakeld te worden. Wanneer het Workcenter ontkoppeld wordt van de stroombron stopt de schakeldoos onmiddellijk
In- en uitschakeling
De schakeldoos (5) regelt de stroomvoorziening naar de bovenfrees en slaat de aan-/uitschakelaar van de bovenfrees, die permanent in de aan-stand vergrendeld is, over
- Sluit de stekker van de schakeldoos op de netstroom aan
- Schakel de bovenfrees in door de aan-knop (49) 'I' in te drukken
- Schakel de bovenfrees in door de uitknop (50) '0' in te drukken
Gebruikers positie en freesrichting
- De voornaamste gebruikerspositie is vastgesteld door de schakeldoos (5)
- Blijf te allen tijde in de buurt van de schakelaar staan zodat deze in geval van nood onmiddellijk gebruikt kan worden
- Voed het werkstuk vanuit deze positie in de richting aangeduid door de pijlen op het tafeloppervlak. De rechter zijde is de ingangszijde en de linker zijde is de uitgangszijde
Het gebruik van de freestafel
Nauwkeurige metingen en opzet zijn essentieel bij de meeste houtbewerkingsprojecten. Deze handleiding is slechts een basis richtlijn voor gebruik. Voor de beste resultaten is verdere training of leesmateriaal vereist. Gebruik afvalmateriaal om gewend te raken aan de gebruikswijze van de freestafel
- Draag een veiligheidsbril
- Controleer voor gebruik of de bevestigingsmiddelen en ashals moer vast zitten
- Voed het werkstuk tegen de rotatierichting van het freesbit in. De freesrichting is op de tafel en drukelementen aangeduid
- Houd het werkstuk stevig en comfortabel vast
-
Houd uw vingers uit de buurt van het roterende freesbit. Gebruik de drukelementen wanneer mogelijk
-
Zowel het verticale als horizontale drukelement (43 en 59) oefenen een lichte druk op het werkstuk uit voor een zeker grip tijdens het frezen. Voor het verstellen van de hoogte van het verticale drukelement, draait u de vleugelmoeren (56) los, past u de positie aan en draait u de vleugelmoeren vast. Voor het horizontale drukelement draait u de drukelement knop (58) los en vast
- Gebruik de gradenboog (39) in het gradenboogkanaal (45) zodat werkstukken gehoekt door het freesbit geleid kunnen worden. Om de geleider hoek te verstellen, draait u de geleider knop (42) los en gebruikt u de hoek schaal (41). Verwijder het horizontale drukelement wanneer vereist
- Voor sommige sneden gebruikt i de verstelbare geleider (32). Hiermee worden werkstukken die smaller gemaakt worden, na de snede ondersteund. Deze functie wordt vaak gebruikt bij het maken van verbindingen. Draai de geleider knop (51) los en pas de positie van de geleider aan met gebruik van de geleider schaal (52) en de geleider indicator (53). Maak een kleine snede op afvalmateriaal en lijn de geleider met het stuk afvalmateriaal uit voordat u de vereiste snede op het werkstuk maakt
- Voor het verstellen van de hoofdgeleider (44), draait u de twee geleider knoppen (54) los en verstelt u de positie met behulp van de tafelschaalverdeling (33)
- Andere aanpassingen worden gemaakt met de bovenfrees. Verwijs naar de handleiding van de bovenfrees
Accessoires
- Verschillende accessoires en verbruiksmiddelen, waaronder een universeel machine onderstel (126657), rollensteun (675120), duwstok (675346), beschermingsmiddelen en freesbits, zijn verkrijgbaar bij uw Silverline handelaar. Reserve onderdelen zijn verkrijgbaar op toolsparesonline.com
Onderhoud
⚠ WAARSCHUWING: Ontkoppel de freestafel van de stroombron voordat u deze schoonmaakt, accessoires wisselt of enig onderhoud uitvoert
Algemene inspectie
- Controleer regelmatig of alle bevestigingsmiddelen nog goed vast zitten. Door vibratie kunnen ze na enige tijd los gaan zitten. Gebruik het tafelblad niet voordat beschadigde, foutieve en versleten onderdelen vervangen zijn
- Inspecteer het stroomsnoer voor elk gebruik op slijtage en beschadiging. Reparaties dienen uitgevoerd worden bij een geautoriseerd Triton service center. Dit geld tevens voor verlengsnoeren, gebruikt met de machine
Schoonmaak
- Houd uw machine te allen tijde schoon. Vuil en stof doen de interne onderdelen snel slijten, wat de levensduur aanzienlijk vermindert. Maak de behuizing van de machine met een zachte borstel of droge doek schoon. Gebruik wanneer mogelijk zuivere, droge perslucht om door de luchtgaten te blazen
- Maak de plastic behuizing niet met bijtende stoffen schoon. Gebruik wanneer nodig een vochtige doek en een licht schoonmaakmiddel
- Gebruik geen bijtende stoffen voor het schoonmaken van plastic onderdelen
Ander onderhoud
- Gebruik na het schoonmaken wanneer mogelijk droge of dunne smeermiddelen om machine in optimale conditie te houden. De beschermkap dient te allen tijde juist te werken. Smeer wanneer vereist
- Voorzie delen waarvan de verf versleten is van nieuwe verf om roestvorming te voorkomen
Opberging
- Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op.
Verwijdering
Bij de verwijdering van elektrische machines neemt u de nationale voorschriften in acht.
- Elektrische en elektronische apparaten en accu's mogen niet met uw huishoudelijk afval worden weggegooid
- Neem contact op met uw gemeente voor informatie betreffende de verwijdering van elektrisch gereedschap
Probleemopsporing
| Probleem Mogelijke oorzaak Oplossing | ||
| De machine werkt niet wanneer deze ingeschakeld wordt | Geen stroom | Controleer of de schakeldoos (5) aangesloten is op een geschikte stroombron |
| De machine is niet aangesloten op een stroombron Sluit | de machine op het netstroom aan | |
| De aan-/uitschakelaar staat in de uit-stand Zorg ervoor dat de machine is ingeschakeld | ||
| De machine is niet juist opgezet Volg de instructies in deze handleiding op | ||
| De machine is defect Laat de machine repareren of vervang de machine | ||
| De schakeldoos schakelt direct terug naar de uit-stand Het bovenfrees wattage is te hoog. Verwijs naar de specificaties | ||
| De machine freest langzaam | De machine is niet juist opgezet Volg de instructies in deze handleiding op | |
| Het wattage van de machine is te laag voor gebruik met het freestafelblad | Zie: ‘Specificaties’ | |
| Overmatige trilling | De machine is onjuist gemonteerd Maak gebruik van een geschikte bovenfrees | |
| De machine is niet juist op een werkbank gemonteerd Monteer de machine juist op de werkbank. Zie ‘Werkbank montage’ | ||
| De bovenfrees is te krachtig voor gebruik met het freestafelblad | Maak gebruik van een geschikte bovenfrees | |
Silverline Tools Garantie
Dit Silverline product komt met 3 jaar garantie.
Registreer dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3 jaar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs.
Het gekochte product registreren
Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:
- Uw persoonlijke gegevens
- De gegevens van het product en de aankoop
U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.
Voorwaarden
De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.
BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS
Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.
Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:
Alle claims moeten binnen de garantieperiode worden ingediend.
U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.
U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden. Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.
De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.
Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst. De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd.
Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.
De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools.
De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op.
Wat is gedekt:
De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.
Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging. Gebruik van dit product in de EU.
Wat niet is gedekt:
Silverline Tools geeft geen garantie op reparaties als gevolg van:
Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.
De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.
Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product. Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik. Alle soorten wijzigingen en modificaties van het product.
Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.
Defecte installatie (behalve wanneer geinstalleerd door Silverline Tools).
Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.
Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.
Accu garantie
Silverlineaccu's zijn voorzien van 30 dagen garantie. Wanneer er binnen de garantieperiode een fout optreedt dankzij een materiaal- of fabrieksfout, vervangt Silverline de accu gratis. Deze garantie heeft geen betrekking op commercieel gebruik en strekt zich niet uit tot normale slijtage of schade ten gevolge van een ongeluk, verkeerd gebruik of misbruik.
Notes
Notes
*Registreer uw product binnen 30 dagen online. Algemene voorwaarden zijn van toepassing
