Merk	Philips
Model	HD3274
Producttype	Elektrische bijverwarming (ventilatorverwarming)
Voeding	220-240 V ~, 50/60 Hz
Maximaal vermogen	2000 W (vol vermogen)
Verminderd vermogen	1000 W (ECO-stand)
Afmetingen (ca.)	25 x 15 x 35 cm (L x D x H)
Gewicht (ca.)	1,5 kg
Functies	Koude lucht (alleen ventilatie), lauwe lucht (ECO), hete lucht (vol vermogen)
Thermostaat	Instelling van de kamertemperatuur met antivriesstand (5°C)
Indicatielampje	Het bedrijfsindicatielampje brandt zolang het apparaat onder spanning staat en in de aan-stand staat
Veiligheid	Thermische beveiliging die de stroom uitschakelt bij oververhitting
Dubbele isolatie	Ja (geen aarding nodig)
Snoeropberging	Achtervak met 3 gleuven om het snoer vast te zetten
Reiniging	Buitenkant met een vochtige doek, roosters regelmatig stofzuigen
Wandmontage	Nee (model HD3274 alleen voor vloergebruik)
Gebruik in badkamer	Niet aanbevolen (model HD3274, in tegenstelling tot HD3275)

Veelgestelde vragen - HD3274 PHILIPS

Hoe stel ik de gewenste temperatuur in met de thermostaat?

Draai de thermostaatknop tegen de klok in om de temperatuur te verhogen en met de klok mee om deze te verlagen. Voor een ideale instelling zet u eerst de thermostaat op maximum, draait u deze dan langzaam terug tot het apparaat stopt wanneer de temperatuur is bereikt.

Wat betekent het indicatielampje?

Het indicatielampje (E) gaat branden wanneer het apparaat is aangesloten en in bedrijf is (standen ✿, ● of ●●). Het blijft branden, zelfs als de thermostaat de verwarming uitschakelt, wat aangeeft dat het apparaat nog steeds onder spanning staat.

Hoe gebruik ik de koude luchtfunctie?

Zet de schakelaar (C) in de stand ✿. Alleen de ventilator werkt, zonder verwarming. Stel de thermostaat in op de hoogste stand voor continue ventilatie.

Wat moet ik doen als het apparaat plotseling uitschakelt?

Controleer eerst of de thermostaat niet heeft uitgeschakeld (draai hem op maximum). Als het apparaat niet opnieuw start, is de thermische beveiliging geactiveerd. Haal de stekker eruit, laat 30 minuten afkoelen, reinig de roosters en sluit opnieuw aan.

Kan ik een verlengsnoer gebruiken?

Ja, gebruik een verlengsnoer met 2 aders dat geschikt is voor hoog vermogen (16A-220V of 13A-240V). Rol het snoer volledig af als u een haspel gebruikt om oververhitting te voorkomen.

Hoe reinig ik het apparaat?

Schakel het apparaat uit en haal de stekker eruit. Wacht tot het is afgekoeld. Reinig de buitenkant met een vochtige doek zonder dat er water binnendringt. Stofzuig regelmatig de in- en uitlaatroosters met een borstelopzetstuk.

Wat is de antivriesstand?

De stand ※ (antivries) op de thermostaat handhaaft een temperatuur van ongeveer 5°C rond het apparaat, handig om leidingen tegen vorst te beschermen. Plaats de verwarming in de buurt en selecteer deze stand.

Waarom blijft het indicatielampje branden terwijl de verwarming niet werkt?

Dit is normaal. Het lampje geeft aan dat het apparaat onder spanning staat en in de aan-stand staat. De thermostaat heeft de verwarming uitgeschakeld omdat de gewenste temperatuur is bereikt, maar het apparaat blijft klaar om opnieuw te verwarmen.

Welke veiligheidsafstanden moet ik aanhouden?

Houd een vrije ruimte van 50 cm boven en aan de zijkanten en 120 cm aan de voorzijde. Plaats het apparaat niet in de buurt van gordijnen, meubels of andere brandbare voorwerpen.

Kan dit model aan de muur worden bevestigd?

Nee, het model HD3274 is alleen ontworpen voor gebruik op de vloer. Alleen model HD3275 kan aan de muur worden gemonteerd met een specifieke beugel.

GEBRUIKSAANWIJZING HD3274 PHILIPS

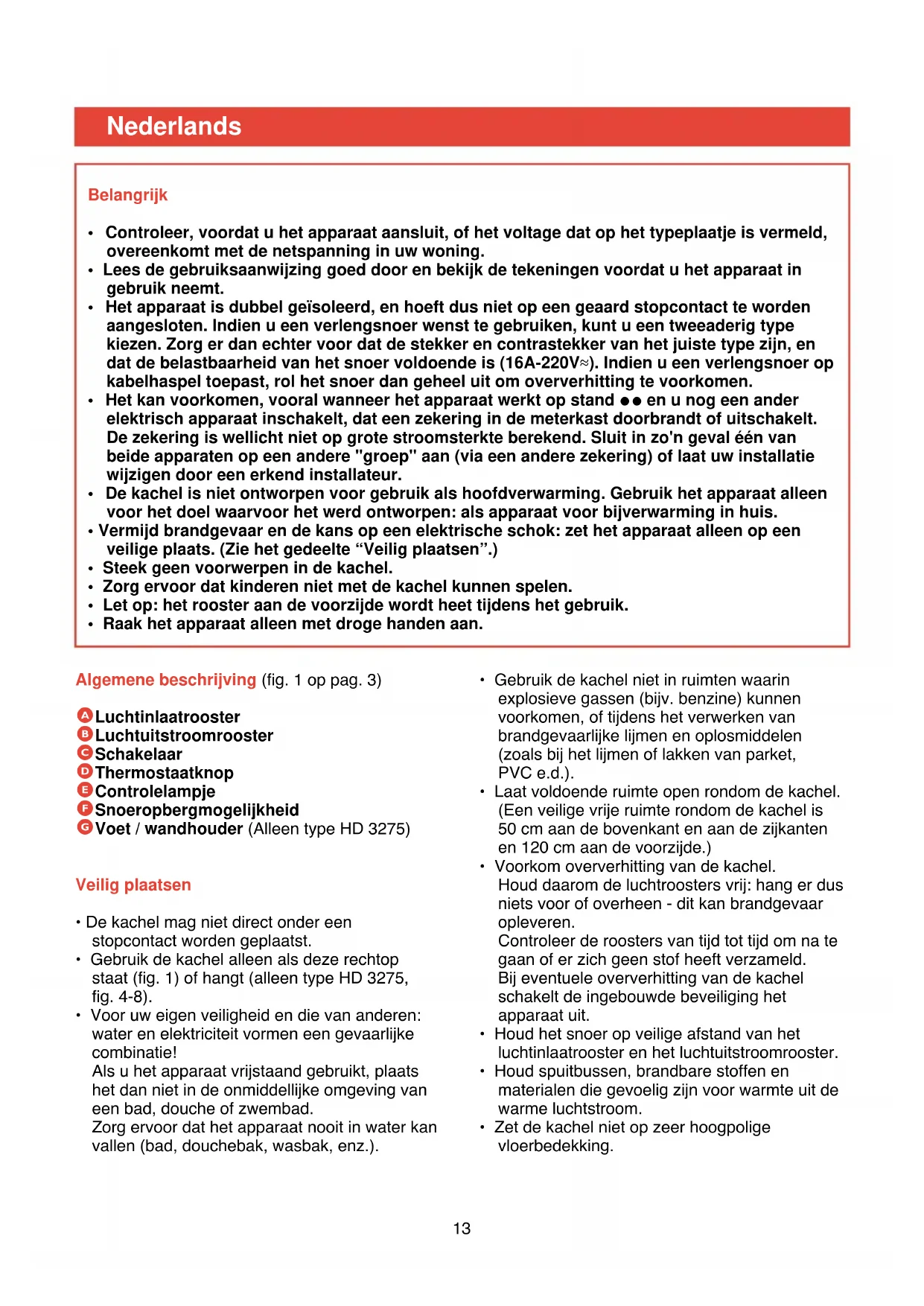

Nederlands Pagina 13

- Sla bij het lezen van de gebruiksaanwijzing pagina 3 op.

Italiano Pagina 16

• Controleer, voordat u het apparaat aansluit, of het voltage dat op het typeplaatje is vermeld, overeenkomt met de netspanning in uw woning.
• Lees de gebruiksaanwijzing goed door en bekijk de tekeningen voordat u het apparaat in gebruik neemt.
• Het apparaat is dubbel geïsoleerd, en hoeft dus niet op een geaard stopcontact te worden aangesloten. Indien u een verlengsnoer wenst te gebruiken, kunt u een tweaderig type kiezen. Zorg er dan echter voor dat de stekker en contrastekker van het juiste type zijn, en dat de belastbaarheid van het snoer voldoende is (16A-220V≈). Indien u een verlengsnoer op kabelhaspel toepast, rol het snoer dan geheel uit om oververhitting te voorkomen.
• Het kan voorkomen, vooral wanneer het apparaat werkt op stand ●● en u nog een ander elektrisch apparaat inschakelt, dat een zekering in de meterkast doorbrandt of uitschakelt. De zekering is wellicht niet op grote stroomsterkte berekend. Sluit in zo'n geval één van beide apparaten op een andere "groep" aan (via een andere zekering) of laat uw installatie wijzigen door een erkend installateur.
• De kachel is niet ontworpen voor gebruik als hoofdverwarming. Gebruik het apparaat alleen voor het doel waarvoor het werd ontworpen: als apparaat voor bijverwarming in huis.
• Vermijd brandgevaar en de kans op een elektrische schok: zet het apparaat alleen op een veilige plaats. (Zie het gedeelte “Veilig plaatsen”.)
• Steek geen voorwerpen in de kachel.
• Zorg ervoor dat kinderen niet met de kachel kunnen spelen.
• Let op: het rooster aan de voorzijde wordt heet tijdens het gebruik.
• Raak het apparaat alleen met droge handen aan.

Algemene beschrijving (fig. 1 op pag. 3)

A Luchtinlaatrooster
B Luchtuitstroomrooster
Schakelaar
D Thermostaatknop
E Controlelampje
F Snoeropbergmogelijkheid
G Voet / wandhouder (Alleen type HD 3275)

Veilig plaatsen

• De kachel mag niet direct onder een stopcontact worden geplaatst.
• Gebruik de kachel alleen als deze rechtop staat (fig. 1) of hangt (alleen type HD 3275, fig. 4-8).

• Voor uw eigen veiligheid en die van anderen: water en elektriciteit vormen een gevaarlijke combinatie!
  Als u het apparaat vrijstaand gebruikt, plaats het dan niet in de onmiddellijke omgeving van een bad, douche of zwembad.
  Zorg ervoor dat het apparaat nooit in water kan vallen (bad, douchebak, wasbak, enz.).

• Gebruik de kachel niet in ruimten waarin explosieve gassen (bijv. benzine) kunnen voorkomen, of tijdens het verwerken van brandgevaarlijke lijmen en oplosmiddelen (zoals bij het lijmen of lakken van parket, PVC e.d.).

• Laat voldoende ruimte open rondom de kachel. (Een veilige vrije ruimte rondom de kachel is 50 cm aan de bovenkant en aan de zijkanten en 120 cm aan de voorzijde.)
• Voorkom oververhitting van de kachel. Houd daarom de luchtroosters vrij: hang er dus niets voor of overheen - dit kan brandgevaar opleveren.
  Controleer de roosters van tijd tot tijd om na te gaan of er zich geen stof heeft verzameld. Bij eventuele oververhitting van de kachel schakelt de ingebouwde beveiliging het apparaat uit.
• Houd het snoer op veilige afstand van het luchtinlaatrooster en het luchtuitstroomrooster.
• Houd spuitbussen, brandbare stoffen en materialen die gevoelig zijn voor warmte uit de warme luchtstroom.
• Zet de kachel niet op zeer hoogpolige vloerbedekking.

Alleen type HD 3275:

Indien u het apparaat in de badkamer wilt gebruiken, plaats of hang het dan...

- zodanig dat de knoppen e.d. niet kunnen worden bediend door iemand die zich in het bad of onder de douche bevindt;

- niet binnen de gekleurde gebieden (fig. 2 en 3).

Snoer opbergen

Overtollig snoer kunt u aan de achterzijde van de kachel naar binnen duwen.

Let op: Gebruik het apparaat niet wanneer het snoer in deze ruimte bewaard wordt!

Type HD 3274:

- U kunt het snoer vastzetten door het in één van de drie openingen (F) te drukken.

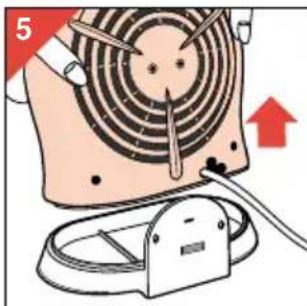

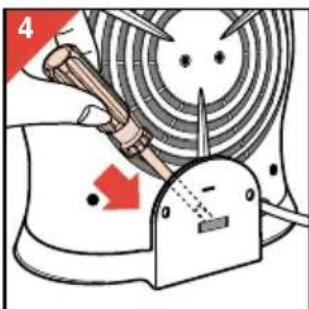

• Druk met een kleine schroevedraaier het klemmetje naar beneden (fig. 4) en neem de kachel van de voet / wandhouder (G) (fig. 5).
• U kunt het snoer vastzetten door het in één van de drie openingen (F) te drukken.
• Apparaat recht op de voet / wandhouder schuiven ("Klik!") (fig. 8).

Aan de muur bevestigen (alleen type HD 3275)

U kunt dit model vrijstaand opstellen, maar het is ook mogelijk de kachel met behulp van de voet / wandhouder (G) aan een muur te bevestigen. Deze muur dient stevig, vlak en brandveilig te zijn.

• Druk met een kleine schroevedraaier het klemmetje naar beneden (fig. 4) en neem de kachel van de voet / wandhouder (fig. 5).

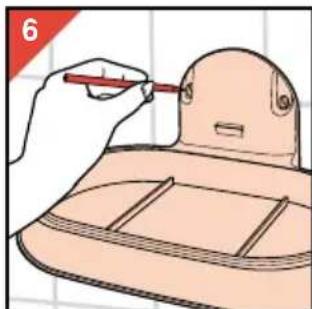

• Gebruik de voet / wandhouder om de boorgaten af te tekenen (fig. 6).

• Boor de gaten en bevestig de voet / wandhouder met behulp van pluggen en schroeven (fig. 7).
• Apparaat recht op de voet / wandhouder schuiven ("Klik!") (fig. 8).

Gebruik

De keuzeschakelaar (C) en de thermostaatknop (D) bieden u de volgende keuzemogelijkheden:

Keuzeschakelaar (C)

O = "Uit". Zowel de ventilator als de beide verwarmingselementen zijn uitgeschakeld.
= "Koele lucht". Alleen de ventilator is ingeschakeld.
- = "Warme lucht" voor geleidelijk opwarmen. ECO-stand (half vermogen): de ventilator en een van beide verwarmingselementen zijn ingeschakeld.
●● = "Hete lucht" voor snel opwarmen. Vol vermogen: de ventilator en beide verwarmingselementen worden ingeschakeld.

Thermostaatknop (D)

Met de thermostaatknop kunt u een vaste kamertemperatuur instellen.

Als de keuzeschakelaar in stand ● of ●● staat, wordt de kachel automatisch ingeschakeld (respectievelijk op half vermogen of op vol vermogen) zodra de kamertemperatuur beneden de ingestelde temperatuur daalt.

Zodra de ingestelde kamertemperatuur is bereikt, schakelt de kachel zichzelf uit.

Draai de knop linksom voor het instellen van een hogere temperatuur of rechtsom voor een lagere temperatuur.

U kunt de thermostaat tijdens het gebruik bijregelen.

Om de meest geschikte stand van de thermostaat te vinden:

- Zet eerst de thermostaatknop op de hoogste stand. (Linksom draaien tot de knop niet verder kan.)

- Zodra u de temperatuur behaaglijk vindt, draait u de knop langzaam rechtsom totdat de kachel uitschakelt.

= "Vorstvrij"-stand. Deze stand komt overeen met de laagste thermostaatstand, d.i. ca. +5 °C. Deze stand kan worden gebruikt om de direkte omgeving van de kachel vorstvrij te houden. Om bijvoorbeeld een waterleiding vorstvrij te houden, zet u de kachel dicht bij de leiding en schakelt u de kachel in op deze stand.

Let op: Wanneer u de functie koele lucht ✝ kiest, dient de thermostaatknop in de hoogste stand te staan.

Controlelampje

• Wanneer het apparaat is aangesloten en ingeschakeld op stand ♣, ● of ●●, gaat het controlelampje (E) branden.
• Het lampje blijft branden totdat het apparaat wordt uitgeschakeld door de keuzeschakelaar in stand O te zetten of de stekker uit het stopcontact te nemen.
• Om aan te geven dat het apparaat nog steeds is aangesloten en in stand "ingeschakeld" (♣, ● of ●●) staat, blijft het controlelampje branden wanneer de ingestelde temperatuur is bereikt en de thermostaat het apparaat uitschakelt. Om dezelfde reden blijft het lampje branden wanneer de ingebouwde beveiliging tegen oververhitting het apparaat uitschakelt.

Beveiliging tegen oververhitting

Om schade en risico als gevolg van oververhitting te voorkomen, schakelt de ingebouwde beveiliging de stroom uit zodra de verwarmingselementen te heet worden.

Indien dit mocht gebeuren:

- Overtuig u er eerst van dat het niet de thermostaat was, waardoor de kachel werd uitgeschakeld. Zet de thermostaat in de hoogste stand.

Als de kachel niet gaat werken, was het inderdaad de beveiliging die het apparaat heeft uitgeschakeld.

• Neem de stekker uit het stopcontact.
• Laat de kachel 30 minuten afkoelen.
• Controleer of u het apparaat op de juiste manier hebt geplaatst.
• Controleer of iets de doorstroming van lucht belemmert. Maak zonodig de luchtroosters schoon met behulp van een stofzuiger.
• Steek de stekker weer in het stopcontact en schakel de kachel weer in.

Als de beveiliging de kachel opnieuw mocht uitschakelen:

• Neem de stekker uit het stopcontact.
• Laat de kachel door uw leverancier of in een Philips Service Centrum controleren.

Schoonmaken

• Zet de keuzeschakelaar (C) in stand O om het apparaat uit te schakelen.
• Neem de stekker uit het stopcontact.
• Wacht totdat de kachel voldoende is afgekoeld.
• U kunt de buitenkant van de kachel schoonmaken met een vochtige doek. Zorg ervoor dat er geen water in het apparaat komt.
• Met behulp van de stofzuiger (kleine zuigmond met langharige borstel) kunt u het luchtinlaat-rooster en het luchtuitstroomrooster schoonmaken.
  Wij raden u aan dit minstens twee keer per jaar te doen.
