RolloTron Schwenkwickler Standard 1510 - Elektrische bediening voor rolluik RADEMACHER - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische bandoproller voor rolluiken
Merk	RADEMACHER
Model	RolloTron Schwenkwickler Standard 1510 / 1550 (mini-band)
Voeding	230 V ~ / 50 Hz, 70 W, stand-by < 0,5 W
Bescherming	Klasse II, IP20 (alleen voor droge ruimtes)
Nominaal koppel	8 Nm
Max. rotatiesnelheid	36 omw/min
Maximale trek	30 kg
Eindtrek	13 kg
Intermitterend bedrijf (max. bedrijfstijd)	4 minuten
Toegestane omgevingstemperatuur	0 °C tot +40 °C
Geluidsdrukniveau (LpA)	≤ 70 dB(A)
Programmeur	2 tijdschema's (omhoog en omlaag), met automatische zomer/winteromschakeling
Veiligheidsfuncties	Obstakeldetectie, overbelastingsbeveiliging, automatische stop
Toegestane banden	Breedte 23 mm (standaard) of 15 mm (mini-band), dikte 1,0-1,5 mm, max. lengte 5 m (afhankelijk van dikte)
Onderhoud	Reinig met een licht vochtige doek; gebruik geen agressieve schoonmaakmiddelen
Repareerbaarheid	Uitsluitend originele RADEMACHER-onderdelen gebruiken; reparaties door erkende klantenservice
Garantie	36 maanden (onder voorbehoud van correcte installatie en overlegging van de factuur)

Veelgestelde vragen - RolloTron Schwenkwickler Standard 1510 RADEMACHER

Hoe stel ik de eindstanden in?

Druk tegelijkertijd op de toetsen Omhoog en Omlaag totdat het rolluik de gewenste positie bereikt, laat dan los. De eindstand wordt opgeslagen. Voor de onderste eindstand doet u hetzelfde tijdens het laten zakken.

Wat te doen als het rolluik niet reageert op de geprogrammeerde tijden?

Controleer eerst of de eindstanden zijn ingesteld. Na een stroomonderbreking zijn de tijden verschoven met de uitvaltijd; programmeer ze indien nodig opnieuw. Zorg ervoor dat de programmeur is geactiveerd (lampje brandt 10 seconden na indrukken van de toets Klok).

Hoe schakel ik tussen zomer- en wintertijd?

Druk ongeveer een seconde op de toets SO/WI (Zomer/Winter). Het lampje bevestigt de wijziging. Om de huidige status te controleren, kort indrukken: lampje brandt 10 seconden = zomertijd, uit = wintertijd.

Wat te doen als het controlelampje snel knippert?

Dit duidt op een stroomonderbreking (knipperen na herstel) of overschrijding van de bedrijfstijd (max. 4 min). Na een stroomonderbreking drukt u op Omhoog of Omlaag om het knipperen te stoppen. Bij oververhitting ongeveer 1 uur laten afkoelen.

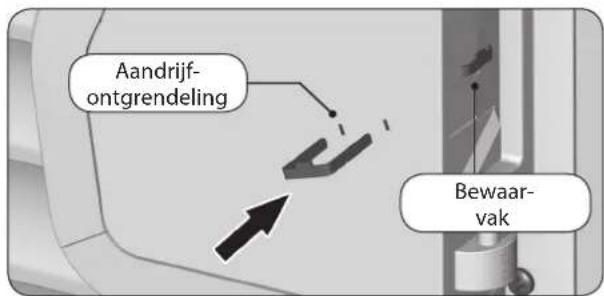

Hoe de band verwijderen bij motorstoring?

Koppel het apparaat los. Gebruik de meegeleverde ontgrendelingsbeugel om de versnelling te ontgrendelen (druk op de ontgrendeling). Houd de band stevig vast, trek hem eruit en maak hem los van de rol. Beveilig het rolluik tegen plotseling vallen.

Hoe het apparaat terugzetten naar fabrieksinstellingen?

Verwijder de toetsafdekking. Druk tegelijkertijd 4 seconden op de toetsen SET en Klok: het lampje knippert snel en gaat dan uit. Alle instellingen zijn gewist.

Welke soorten banden zijn toegestaan?

Banden met een breedte van 23 mm (standaard) of 15 mm (mini-band), dikte van 1,0 mm tot 1,5 mm, maximale lengte 5 m (afhankelijk van dikte: 5 m voor 1,0 mm, 4 m voor 1,3 mm, 3,4 m voor 1,5 mm).

Hoe de oproller reinigen?

Gebruik een licht vochtige doek. Gebruik nooit agressieve of schurende schoonmaakmiddelen. Koppel het apparaat los voor reiniging.

Wat te doen als het rolluik stopt tijdens het openen?

Dit kan worden veroorzaakt door een blokkade (vorst, obstakel), overmatige wrijving of overbelasting. Controleer het rolluik en de geleiders, ontdooi indien nodig of verminder het gewicht. Bij oververhitting 1 uur laten afkoelen.

Wat is de garantieperiode?

RADEMACHER geeft 36 maanden garantie op nieuwe apparaten die volgens de handleiding zijn geïnstalleerd. Deze dekt constructie-, materiaal- en fabricagefouten. De factuur van de erkende dealer is vereist.

GEBRUIKSAANWIJZING RolloTron Schwenkwickler Standard 1510 RADEMACHER

...met de aanschaf van de RolloTron Zwenkoproller Standard heeft u gekozen voor een kwaliteitproduct van het bedrijf RADEMACHER. Wij danken u voor uw vertrouwen.

Bij deze bandoproller voor rolluiken staan maximaal comfort, optimale bediening, stevigheid en duurzaamheid centraal. Na uitgebreide tests zich wij er trots op u dit kwaliteitsvolle, innovatieve product te{kunnen presenteren.

Daar hebben alle uiterst bekwame medewerkers van RADEMACHER hun steeintje toe bijgedragen.

Inhoud

NL

i Geachte klant. 2
1. Deze gebruiksaanwijzing... 4 1.1 Gebruik van deze gebruiksaanwijzing...
2. Gevaarsymbolen 4
2.1 Gevaren en signaalwoorden.. 5
2.2 Gebruekte weergave en symbolen 5
3. Veiligheidsaanwijzingen.. 6
3.1 Juist gebruik .8
3.2 Onjuist gebruik .8
3.3 Vakbegrippen -Verklaring van begrippen .9
4. Omvang van de levering.. 10
5. Overzicht RolloTron Zwenkoproller Standard.....11 5.1 Bedieningstoetsen en controleampje....12
6. Functiebeschrijving 13
6.1 Beschrijving van de veiligheidsfuncties 14
7. Technische gegevens 15
7.1 Afmetingen 16
7.2 Toegestane rolluikbanden 17
8. Veiligheidsaanwijzingen voor de montage 18
8.1 Benodigd gereedschap 18
9. Montagevoorbereidingen 19
10. De muurhouser monteren 21

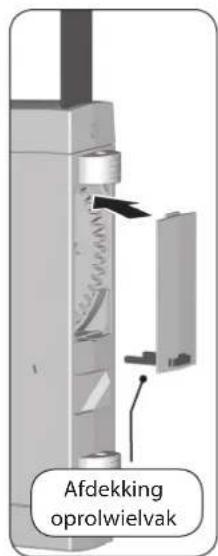

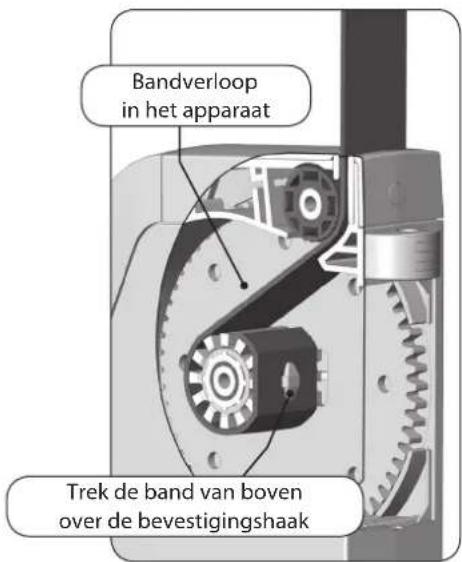

11. Band invoeren en bevestigen 23

1. De RolloTron Zwenkoproller Standard monteren 25
2. Eindpositions instellen 26

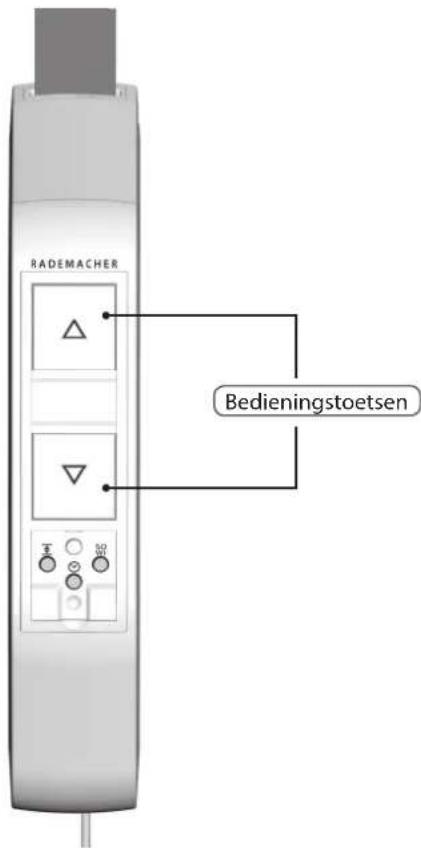

3. Manuele bediening 28
   15.Zomer-/wintertijd instellen. 29
4. Automatische klok; korte beschrijving 30
   16.1 Ein openings- en sluitingstijd instellen 30
   16.2 De automatische klok in-/uitschakelen 31
5. Alle instellingen wissen, software-reset 32

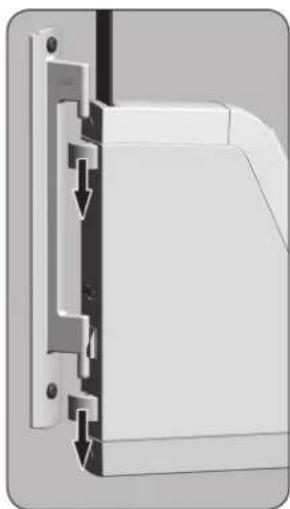

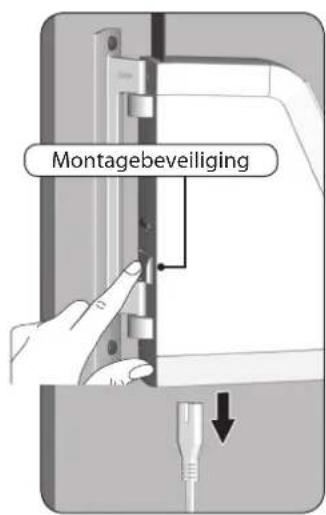

6. De RolloTron Zwenkoproller Standard demonteren (bijv. voor verhuizing) 33
7. De band bij een defect verwijdersen 35
8. Wat te doen wanner...? 36
9. Aanwijzingen over service en onderhoud 38
   22.Trekkrachtdiagram. 39
10. Vereenvoudigde EU-conformiteitsverklaring....40
    24.Toebehoren 40
11. Garantievoorwaarden 41

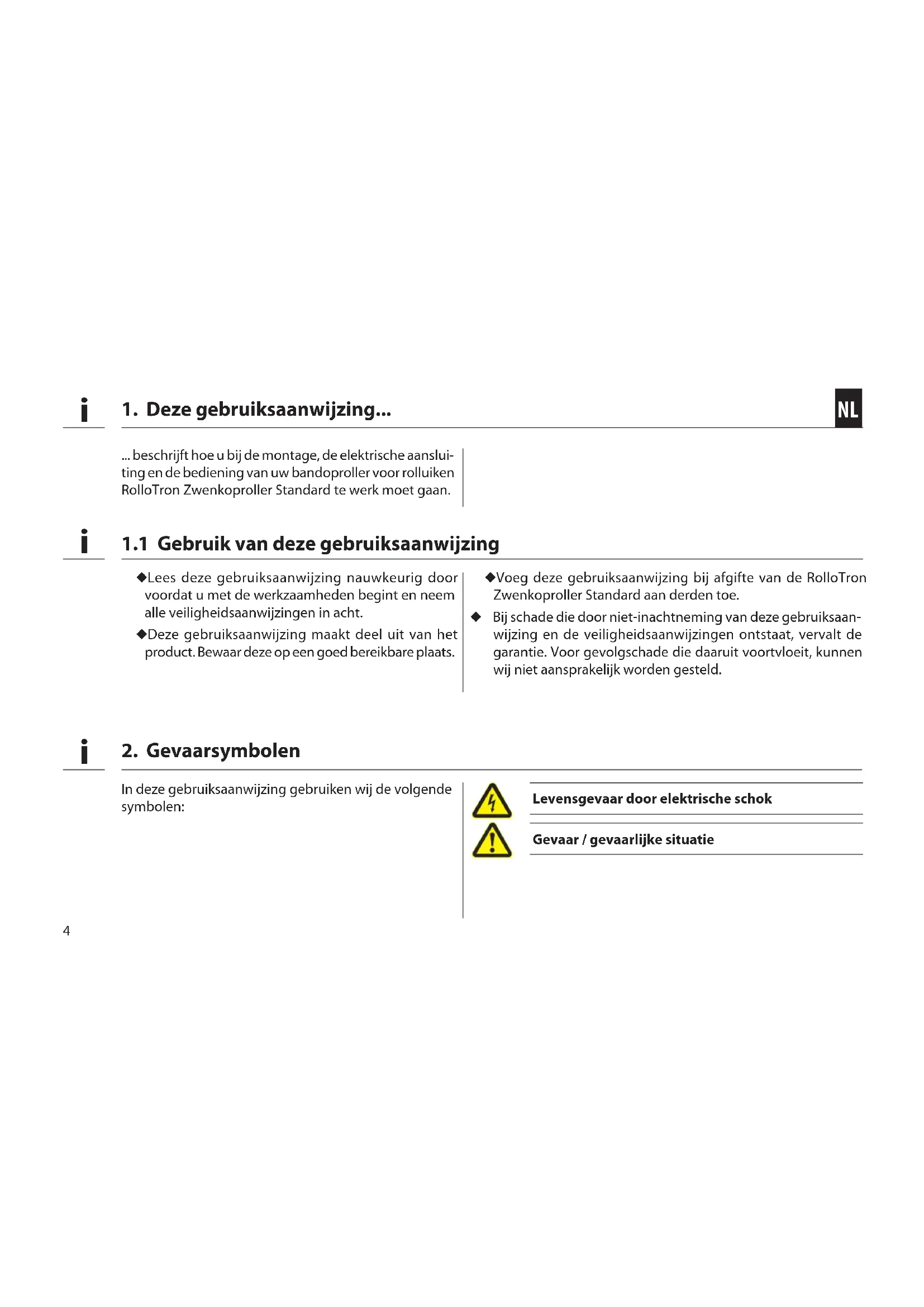

1. Deze gebruiksaanwijzing...

NL

... beschrijft hoe u bij de montage, de elektrische aansluiting en de bediening van uw bandoproller voor rolluiken RolloTron Zwenkoproller Standard te werk要去 gaan.

1.1 Gebruik van deze gebruiksaanwijzing

Lees deze gebruiksaanwijzing nauwkeurig door voordat u met de werkzaamheden begint en neem alle veiligheidsaanwijzingen in acht.
Deze gebruiksaanwijzing maakt deel UIT van het product.Bewaar deze op een goed bereikbare plaats.

Voeg deze gezbruiksaanwijzing bij afgithe van de RolloTron Zwenkoproller Standard aan derden toe.
Bij schade die door Niet-inachtneming van deze gebruiksaanwijzing en de veiligheidsaanwijzingen ontstaat, vervalt de garantie. Voor gevolgschade die waaruit voortvloeit, kunnen wij Niet aansprakelijk worden gesteld.

2. Gevaarsymbolen

In deze gebruiksaanwijzing gebruiken wij de volgende symbolen:

Levensgevaar door elektrische schok

Gevaar / gevaarlijke situatie

2.1 Gevaren en signalwoorden

NL

GEVAARI!

Deze gevaren leiden tot ernstig letsel of de dood, indien ze nicht vermeden worden.

WAARSCHUWING!

Deze gevaren können tot ernstig letsel of de dood leiden, indien ze Niet vermeden worden.

VOORZICTHIGI!

Deze gevaren können totlicht tot matig letsel leiden, indien ze Niet vermeden worden.

LET OP!

Oneigenlijk gebruik kan materielle schade verooorzaken.

2.2 Gebrukke weergave en symbolen

Weergave Beschrijving

1. Stappen

2.

Opsomming

(1) of a) Lijst

Lees de bijbehorende instructies

Meerinformationie

3. Veiligheidsaanwijzingen

NL

Het gebruik van defecte apparaten kan leiden tot gelevaar voor Personen en materiaiele schade (elektrische schok, kortsluiting).

Gebruik nooit defekte of beschadigde apparaten.
Controller de RolloTron Zwenkoproller Standard en de netkabel op beschadiging.
Neem a.u.b. met once serviceafdeling contact op (zie pagina 42) indien u schade aan het apparaat vaststelt.

Bij oneigenlijk gebruik bestaat verhoogd gevaar voor verwondingen.

Instrueree alle personen over het veilige gebruik van de RolloTron Zwenkoproller Standard.
Dit apparaat kan door kinderen vanaf 8aar, mensen met een lichamelijke, sensorische of geestelijk beperking, of mensen met een gebrek aan ervaring en kennis onder toezicht gebruikt worden, als ze geinstruereeerd+zijn in het veilige gebruik en de gebruiksrisico's kennen.

Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud door gebruiker mogen Niet door kinderen zonder toezicht uitgevoerd worden.
Houdijdens het instellen en het normale bedrijf het rolluik in de gaten en houd Personen uit de buurt, zodat niemand gewond raakt als het rolluik onbedoeld eventueel verder maar beneden valt.
Voer alle schoonmaakwerkzaamheden aan het rol-luik in spanningsloze toestand UIT.

Het stopcontact en de stekker要去 alg ind vrij toegankelijk sein.

3. Veiligheidsaanwijzingen

Het overschrijden van de maximum toegestane looptijd (KB) kan de RolloTron Zwenkoproller Standard overbelasten en beschadigen.

De maximum toegestane looptijd mag tijdens het gebruik Niet worden overschreden. De RolloTron Zwenkoproller Standard is hiervoor met een looptijdbegrenzing (KB) van vier minuten uitergerust.
Indien de looptijdbegrenzing geactiveerd is, moet de RolloTron Zwenkoproller Standard ten minste 12 minutes afkoelen. Gedurende dezeperiode knippert het controleampje snel. Na ongeveer een uur is de Zwenkoproller wee geheel bedrijfsklaar.

Volgens de norm DIN EN 13659要去ervoorden gezorgd dat de vastgelegde vereisten voor het uitschuiven van schermen conform EN 12045 in acheortworden genomen.

In afgerolde positie moet de verschuiving bij een kracht van 150 N waar boven toe aan de onderkant ten minste 40~mm bedragen.
Let waar bij vooral op dat de uitschuifsnelheid van de hangende onderdelen de LASTe 0,4 m lager moet zichn dan 0,15 m/s.

3.1 Juist gebruik

NL

Gebruik de RolloTron Zwenkoproller Standard alleen voor het op- en afrollen van rolluiken met een goedgekeurde band.

Mechanische vergrendelingen in welke vorm dan ook+zijn Niet geschikt voor het automatisch bedrijf van dit apparaat.

Gebruik alleen originele onderden van RADEMACHER.

Op die manier vermijdt u storingen of beschadigin gen aan uw RolloTron Zwenkoproller Standard.
Er kan geen aanspraak op garantie worden gemaakt als er componenten van andere fabrikanten zijn toegepast en voor de schade die waar het gevolg van is.
Reparates aan de RolloTron Zwenkoproller Standard mogen uitsluitend worden uitgevoerd door de beveogde servicedienst.

Gebruiksvoorwaarden

Gebruik de RolloTron Zwenkoproller Standard alleen in droge ruimtes.
Op deplaats van gebruik要去 opdrachtgeber zorgen voor een vrij toegankelijk 230V / 50Hz stopcontact.
Het rolluik moetlicht op-en afgerold kunnen worden.Het mag Niet klemmen.
Het montageoppervlak voor de RolloTron Zwenkoproller Standard要去vlak+zijn.

3.2 Onjuist gebruik

Het gebruik van de RolloTron Zwenkoproller Standard voor andere doeleinden dan de erder genoemde is Niet toegelaten.

Bij het gebruik van de RolloTron Zwenkoproller Standard buiten bestaat levensgevaar door kortsluiting en elektrische schok.

Monteer en gebruik de RolloTron Zwenkoproller Standard nooit buiten.

3.3 Vakbegrippen - Verklaring van begrippen

NL

DIN EN 13659

'Afsluitingen buiten - prestatie- en veilighideisen.'

Deze norm legt de prestatie-eisen vast waar buiten aan een gebouw bevestigde afsluitingen aan moeten voldoen. Verder gaat het hier om gevaren voor de constructie, het transport, de montage, het gebruik en onderhoud van de afsluitingen.

Hangende onderdelen

Rolluiken

Obstakelherkenning

Als het rolluikijdens de OMLAAG () -beweging een obstakel raakt, dan worden de RolloTron Zwenkoproller Standard uitgeschakeld z. pagina 14.

Als de aandrijving bij de OMHOOG () -beweging blokkeert (bijv. door bevriezing), dan worden de RolloTron Zwenkoproller Standard uitgeschakeld, z. pagina 14.

Endpositions

In beidenrichtingen van het rolluik worden een eindpunt gedefinieerd en ingesteld. Zodra dit punt bereikt is, schakelt de RolloTron Zwenkoproller Standard uit en stopt het rolluik.

Looptijdebeperking - Kortstondig bedrijf (KB)

De RolloTron Zwenkoproller Standard is nicht voor permanent bedrijf bedoeld. Het kortstondige bedrijf is uitgangspunt voor de maximale looptijd, zie pagina 7/15.

4. Omvang van de levering

NL

Omvang van de levering

a) 1 x RolloTron Zwenkoproller Standard
b) 1 x muurhouser
c) 2× montageschroeven (4× 40mm)
d) 2 × montageschroeven (4,2 × 19 ~mm)
e) 2× pluggen (56× 30mm)
f) 1 x ontgrendelingsklem
g) 1 x aansluitkabel met eurostekker
h) 1 x afdekking oprolwielvak
i) 1 × afdekplaat
(j) 1 x gebruiksaanwijzing (zonder afbeelding)

Vergelijk na het uitpakken ...

de inhoud van de verpakking met deze gegevens.

Controleer de gegevens op het typeplaatje

Vergelijk de aanwijzingen over spanning/frequentie op het typeplaatje met die van het lokale net.

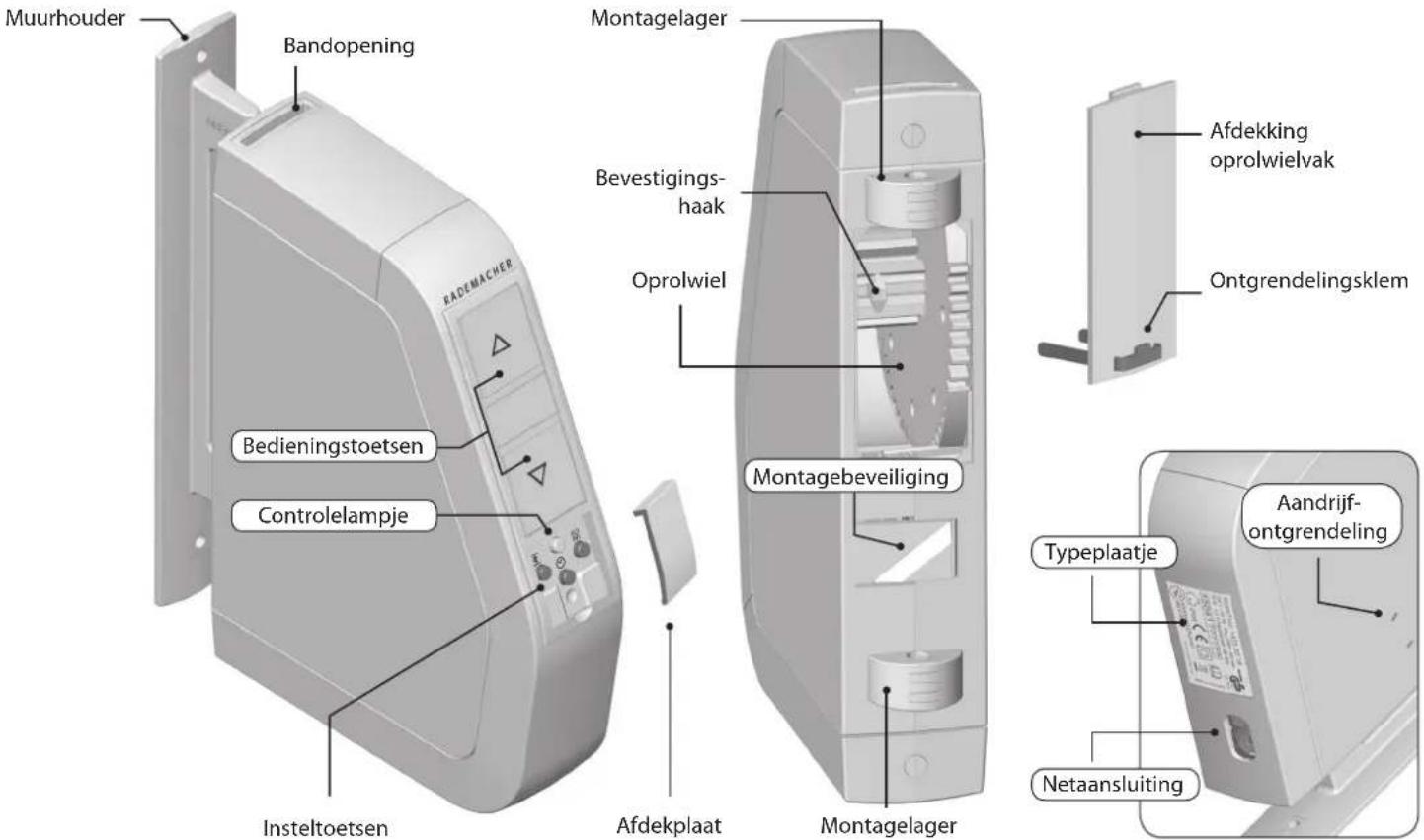

5. Overzicht RolloTron Zwenkoproller Standard

NL

5.1 Bedieningstoetsen en controlampje

NL

Pos. Symbool Beschrijving

1) Ongog-/Stoptoets
Het rolluik beweegt omhoog.
2) Omag-/Stoptoets
Het rolluik beweegt omlaag.
3) Controleampje - Statusweergave

rood kort

Terugmelding bij het drukken op de kloktoets of de SO/Wi- toets.
constant Statusweergave voor de betref branden fende functie (10 seconden).

kort

knipperen

Tijdens het instellen of bij een reset
Na een stroomuityval

4) InSloets

De beide schakeltijden instellen
In-/uitschakelen van de automatische klok

6)

SO/WI-toets

Omschakelen tussen zomer- en wintertijd.

i

6. Functiebeschrijving

De RolloTron Zwenkoproller Standard is een elektrische bandoproller voor rolluiken voor binnen. Deze bandoproller worden op de muur gemonteerd. Via de meegeleverde aansluitkabel met stekker of via een vaste kabel worden deze op de stroom aangesloten.

NL

Functie-eigenschappen en bedieningsmogelijkheden:

Manuele bediening
Automatisch bedrijf met een schakeltijd voor OMHOOG (Δ) en OMLAAG (V
Automatisch bedrijf in-/uitschakelen
Omschakeling zomer-/wintertijd
Instellen van de eindpositions
Duurzaam opslaan van de instelleningen
Obstakelherkenning
Overstroombeveiliging
Terugstellung waar de fabrieksinstellungen (reset)

6.1 Beschrijving van de veiligheidsfuncties

Obstakelherkenning

De beweging van de band worden bewaakt. Als het rolluik tijdens de OMLAAG (V)-beweging een obstakel raakt, dan stopt de band met bewegen en wordt de bandoproller Rollotron Zwenkoproller Standard uitgeschakeld.

Na het uitschakelen kan het rolluik Niet meer indezelfde richting worden bewogen.

Beweeg de bandoproller eerst in de tegen-overgestelde richting en verwijder het eventueel aanwezige obstakel.
Nu kan het rolluik ook in de oorspronkelijke bewegingsrichting weer worden bewogen.

Bij uitval van de obstakelherkenning bestaat er verwondingsgevaar.

De band moet zo gelijkmatig möglichk opgerold zijn om de obstakelherkenning veilig te lately functioneren.
Let op of de band na een activering van de obstakelherkenning wee recht en gelijkmatig worden afgewikkeld wonneer het rolluik worden gebruikt.

Overstroombeveiling

De RolloTron Zwenkoproller Standard is beveiligd gegen overstroom.

Als de aandrijving bij de OMHOOG () -beweging blokkeert (bijv. door bevriezing), dan worden de RolloTron Zwenkoproller Standard uitgeschakeld.

Hef allereerst deoorzaak van de overbelasting op.
Daarna functioneert de RolloTron Zwenkoproller Standard wee in beidenrichtingen.

Spanningsvoorziening

Voedingsspanning: 230 V ~ / 50 Hz
Nominal vermogen: 70 W
Stroomverbruik: Standby: <	0,5 W

Voorwaarden voor bedrijf

Kortstandig bedrijf (KB):	4 minuten (maximale looptijd)
Veiligheidsklasse: II
Veiligheidsklasse:	IP20 (alleen voor droge ruimten)
Aantal schakeltijden: 2 (omhooog en omlaag)
Netaansluitkabel: 2 x 0,75 mm2(H03VH2-F)
Toegestane omgevings-temperatuur:	0 °C tot +40°C
Geluidsdrukniveau (LpA): ≤ 70 dB(A)

Functioneren bij stroomuitval

Na een stroomuitval knippert het controleampje.

Na het drukken op de Omhoog () of Omaag (7)-toets houdt het knipperen op.

Gegevensbehoud bij stroomuitval

De ingestelde schakeltijden blijven na een stroomuitval behouden. Zodra er weer stroom is, worden de openingsen sluitingstijd waar uitgevoerd. Deze is wel uitgesteld voor de duur van de stroomuitval.

Voorbeeld:

Stroomuitval van 19:30 - 19:45 u.
De sluitingstijd was waarvoor op 19:30 u ingesteld.
Het rolluik gaat na de stroomuitval om 19:45 u dicht.

7.1 Afmetingen

NL

Alle afmetingen in mm

RolloTron Zwenkoproller Standard

artikelnr.: 1423 30 19 / 1415 30 19

7.2 Toegestane rolluikbanden

NL

LET OPI!

Bij gebruik van te lange banden kan de RolloTron Zwenkoproller Standard beschadigd raken.

Gebruik uitsluitend banden met de toegestane lengtes.

De gevevens zijn richtwaarden en gelden voor een ideale inbouwsituatie.

De waarden+kennen afwijkden door de bouwkundige situatie ter plaatse.

Tabel 1: Toegestane rolluikbanden

RolloTron Zwenkoproller: Artikelnr.:		Standard (miniband) 1415 30 19	Standard 1423 30 19
Bandbreedte: Banddikte Maximale bandlengte
15 mm (miniband) 1,0 mm 5 m
23 mm (standardsband)	1,0 mm 5 m
	1,3 mm 4 m
	1,5 mm 3,4 m

Tabel 2: Toegestaan rolluikoppervlak (^2)

Rolluiktype: Gewicht/m	2	Toegestaan rolluikoppervlak (m2)
Kunststof rolluiken (4,5 kg/m)	2) ca	5 m	2 ca. 5 m2
Aluminium en houten rolluiken	(10,0 kg/m2)	ca. 2,5 m2	ca. 2,5 m2

8. Veiligheidsaanwijzingen voor de montage

De band kan stukgaan en de RolloTron Zwenkoproller Standard worden onnodig belast als de band slecht worden geleid.

Monteer de bandoproller zodenig dat de band zo verticalaal maybe in het apparaat loopt. Op die manier vermijdt u onnodige wrijving en slijtage.

Onjuiste montage kan leiden tot materielle schade.

Tijdens het bedrijf werken er sterke krachten op het materiaal in, waarom is montage op een stevige ondergrond vereist.

8.1 Benodigd gereedschap

Schroevendraaier (kruis)
Schaar
Duimstok of rolmaat
Potlood
Een boormachine met een 6 mm steenboor, als er neue montagegaten geboard要去en worden.

9. Montagevoorbereidingen

NL

1. Neem de maat op. Controleer of er voldoende ruimte is voor de RolloTron Zwenkoproller Standard.
2. Demonteer de oude bandoproller, als u een bestande rolluikinstallatie wilt vernieuwen.
   2.1 Laat het rolluik helemaal waar beneden zakken tot de lamellen volledig gesloten�n.
   2.2. Demonteer de oude bandoproller en wikkel de band af.

VOORZICTTIGI!

Gevaar van letsel door de voorgespannen veer in de oude bandoproller.

De veerdoos van de oude bandoproller kan bij het verwijderen ongecontroleerd terugspringen.
Houd de veerdoos bij het losmaken van de band goed vast en LAST ze langzaam terugdraaien tot de veerdoos volledig ontspannen is.

9. Montagevoorbereidingen

NL

1. Bereid de band voor.
   3.1 Snijd de band ca. 20 cm onder de montagepositie af.
   3.2. Sla het uiteinde van de band ca. 2 cm om en maak in het midden een korte snee. Zo kurz u later de band op het oprolwiel vasthaken.

Aanbeveling

De band moet zorecht en zolicht mogelijk lopen. Monteer bij moeilijk lopende rolluiken een bandgeleider aan de bandkast. Op die manier vermijdt u onnodige wrijving en slijtage van de band.

Toebehoren, zie pagina 40.

10. De muurhouser monteren

Aanwijzingen voor montage op raamkoijnen etc.

Zwakke raamkozijnen konnen afbreken.

Controller bij de montage op raamkoijnen de constructie en de belastbaarheid van het koijn. Met name bij de montage op kunststofconstructies要去en de bevestigingschroeven goed vastzitten en mogen deze tijdens gebruik Niet losraken.
Vraag eventueel de fabrikant van uw raamkozijnen voordat u de bandoproller op een raamkozijn van kunststof bevestigt.

1. Aanwezigemontagegaten gebruiken.

Voor de bevestiging van de bandoproller heeft u tweet montagegaten nodig. In de regel kut u de beschikbare montagegaten van de oude bandoproller gebruiken om de wandhouser vast te schroven.

2. Nieuwe montagegaten aftekenen.

Houd de muurhouder aan de gewenste positie en teken de beiden montagegaten af, als u neue montagegaten moet boren.

3. Montagegaten boren (alleen bij montage aan de muur nodig).

Boor aansluitend de montagegaten met een 6 mm steenboor en steek de meegeleverde montagepluggen in de boorgaten.

10. De muurhouser monteren

NL

De aanduidingen "TOP en OBEN" op de muurhouser geeft de juiste montagepositie aan.

1. Schroef de muurhouser met de juiste kant boven (TOP/ OBEN) met de meegeleverde schroeven vast.

Gebruik afhankelijk van de ondergrond het juiste type schroeven, zie omvang van de levering op pagina 10.

Muurmontage = 4× 40mm
Montage aan hetkozijn = 4,2× 19mm

Correcte montage van de muurhouder.

11. Band invoeren en bevestigen

NL

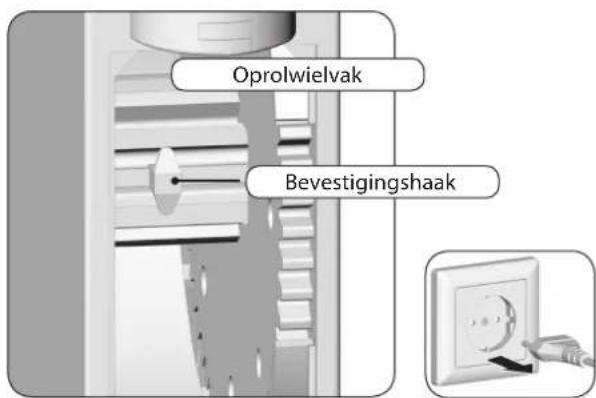

1. Steek allereerst de stekker voorkleine elektrische apparaten in de netaansluiting van de RolloTron Zwenkoproller Standard en doe verwolgens de netstekker in het stopcontact.

VOORZICHTIG!

Verwondingsgevaar door het oprolwiel.

Grijp nicht in het oprolwielvak als de motor draait.

1. Duk zo lang op de Omhoog-toets tot de be vestigingshaak in het oprolwielvak goed bereikbaar is.

Omdat er nog geen eindposities ingesteld zichn, blijft de aandrijving staan als u de toets loslaat.

1. Trek de stekker weeur uit het stopcontact.

11. Band invoeren en bevestigen

NL

1. Geleid de band van boven in de RolloTron Zwenkoproller Standard.
   Geleid de band verder in het apparaat, zoals afgebeeld in de dwarsdoorsnede en schuif cervolgens de band van onderen over de bevestigingshaak.
2. Steek de stekker weer in het stopcontact.
3. Druk op de Omhoog-toets tot de bande een keer helemaal rond het oprolwiel is gedraaid.
4. Trek de band bij het oprollen zo strak dat de bandgeleider meedraait.
5. Trek de stekker weeer uit het stopcontact.
6. Zet verzolgens de meegeleverde afdekking van het oprolwielvak.

12. De RolloTron Zwenkoproller Standard monteren

NL

1. Schuif de RolloTron Zwenkoproller Standard van onderen op de muurhouser tot hij vastklikt. Anders kan de RolloTron Zwenkoproller Standard wee waar beneden vallen.

WAARSCHUWING!

Beschadigde aansluitkabels können kortsluitingveroorzaken.

Let erop dat de aansluitkabel bij de montage nicht ingeklemd of beschadigd raakt.

1. Steek de stekker wee in het 230V / 50Hz stopcontact.

Houd de afdekking voor de insteltoetsen geopend, tot alle instellingen voltooid zijn.

13. Eindpositions instellen

NL

Belangrijke aanwijzingen voor het instellen van de eindposities

Stel de eindposities in om het rolluik bovenaan en onderaan op de door u gewenste posities te doein stoppen. U moet.altijd bevde eindposities instellen, anders kunnener storingen optreden.

Zonder eindpositie-instelling blijft de RolloTron Zwenkoproller Standard slechts lopen wanneeeren van de twee bedieningstoetsen worden ingedrukt.

Zonder eindpositie-instelling blijven de automatische functies geblokkeerd.

De bovenste eindpositie instellen

1. Druke toetsen geluktijdig in en houd ze ingedrukt. Het rolluik gaat omhoog.

1.1 Trek de band een beetje strak, totdat deze door het gewicht van het rolluik worden gespannen.

1. +Laat de toetsen los zodra het rolluik de gewenste positie voor de bovenste eindpositie heeft bereikt.

Het rolluik stopt en de bovenste eindpositie is opgeslagen.

LET OPI!

Het verkeerde instellen van de bovenste eindpositie kan de RolloTron Zwenkoproller Standard of de aan-drijving overbelasten en beschadigen.

Stel de bovenste eindpositie nicht zodanig in dat\ deze—helemaal gegen de aanslag ligt.
Laat de toetsen opijd los en LAST het rolluik Niet over de desbetreffende eindpositieBeen bewegen.

13. Eindpositions instellen

NL

De onderste eindpositie instellen

1. Drukdotoetsengelijktijdigin en houd ze ingedrukt.

Het rolluik beweegt maar beneden.

1. Laat de toetsen los zodra het rolluik de gewenste positie voor de onderste eindpositie heeft bereikt.

Het rolluik stopt en de onderste eindpositie is opgeslagen.

Zorg bij het instellen van de onderste eindpositie ervoor, dat de band bij het bereiken van de eindpositie Niet te slap worden.

Eindpositions wijzigen resp. corrigeren

1. Beweeg het rolluik maar het midden en stel de desbetreffende eindpositie opnieuw in.

Na enigeijd moet u eventueel de eindposities opniewu instellen, odomat de band door het gebruik van het rolluik langer worden.

14. Manuele bediening

NL

Handmatige bediening is in elke bedrijfsmodus möglichn en heeft voorrang op de geprogrammeerde automatische functies.

1. Net rolluik openen.
   Het rolluik beweegt door een korte druk op de toets waar boven tot de bovenste eindpositie.
2. qf△ Het rolluik tussentijds stoppen.
3. Tet rolluik sluiten.

Het rolluik beweegt door een korte druk op de toets waar de onderste eindositie.

SO WI

15. Zomer-/wintertijd instellen

NL

De Rollotron Zwenkoproller Standard heeft een omschakeling tussen zomer- en wintertijd. Daarmee kunt u de interne klok van de bandoproller op de zomer- of wintertijd instellen.

De huidige tijdstatus opvragen

1. Druk kort op de SO/WI-toets.
2. Let op het controelampje.

Het controleampje knippert kort ter bevestiging van het drukken op de SO/WI-toets. Daarna wordt de status van de zomer-/wintertijdinstelling weergegeven.

AAN (10 seconden) = zomertijd
- UIT = winterijd

Standard wordt de RolloTron Zwenkoproller Standard met zomertijd geleverd.

Omschakeling zomer-/wintertijd instellen

1. Drukr circa 1 seconde op de SO/WI-toets.
2. De huidige tijdstatus worden omgeschakeld.

16. Automatische klok; korte beschrijving

NL

Voor alle dagen bezelfde schakeltijden

U kunt voor de RolloTron Zwenkoproller Standard een openings- en een sluitingstijd instellen. Deze zijn op alleagationen van kracht. Zodra het zo LAST is, gaat uw rolluik automatisch open of zich.

Veranderen van schakeltijden

U=kunt de schakeltijden op elk gewenst moment veranderen. Houd er darüber rekening mee dat oude instellen-gen worden gewist als uulative opslaat.

Stel de schakeltijden eenmalign precies in op de tijden dat de rolluiken要去en openen en sluiten.

Als het rolluik bijvoorbeeld elke morgen om 8:00oor moet opengaan, dan moet u deze schakeltijd's ochtends om 8:00oor instellen.

U bent verplicht ten minste een schakeltijd in te stellen om de automatische klok te activeren.

16.1 Een openings- en sluitingstijd instellen

Een openingstijd () instellen (bijv. om 8:00 u's morgens)

1. + Druke toeetsen tegelijk kort in.
2. Het contrôleelampje knippert en het rolluik beweegt maar boven.Deautomatische klok is nu ingeschakeld.

Uw rolluik gaat elke morgen automatisch om 8:00 uur open.

16.1 Een openings- en sluitingstijd instellen

NL

Een sluitingstijd () instellen (bijv. om 20:30 u's avonds)

1. +DruDruk de toetsen tegelijk kort in.
2. Het contrôlelampje knippert en het rolluik beweegt maar beneden. De automatische klok is nu ingeschakeld.

Uw rolluik gaat elke avond automatisch om 20:30 urdicht.

16.2 De automatische klok in-/uitschakelen

Indien nodig kan de automatische klok in- of uitgeschakeld worden.

1. k circa 1 seconde op de kloktoets.
2. Let op het controleampje. Het controleampje knippert kort ter bevestiging van het drukken op de klok-toets. Daarna worden de status van de automatische klok weergegeven.

UIT

De eerder ingestelde schakeltijden bijven opgeslagen.

AAN (10 seconden)

Na een stroomuitval, als er erder ten minste eén schakeltijd ingesteld was.

Na een stroomuitval versuschuiven de schakeltijden met de duur van de stroomuitval waar een later tijdstip. Deze要去en dan eventueel opnieuw worden ingesteld.

17. Alle instellingen wissen, software-reset

Als u dat wenst, kurz u alle instellingen wissen en de fabrieksinstellingen van de RolloTron Zwenkoproller Standard herstellen.

1. Verwijder de afdekplaat van de insteltoetsen.

1. • Druke toetsen 4 seconden lang tegelijk in.

2. -bet controelampje knippert snel.

3. Laat de toets los, daarna+zijn alle instellingen gewist.

Eindpositions
Schakeltijden

1. Na het loslaten van de toetsen gaat het controelampjeuit.

18. De RolloTron Zwenkoproller Standard demonteren (bijv. voor verhuizing)

NL

1. Verwijder de afdekplaat van de insteltoetsen.
2. ++ 0w Allinstelingen wissen.

Druk de toetsen tegelijk 4 seconden lang in.

1. Snit het rolluik volledig.
2. op de omlaag-toets en houd deze ingedrukt.
3. Trek de band waar bij zo ver möglichk maar boven uit de RolloTron Zwenkoproller Standard.

Trek de stekker waar uit het stopcontact en dekleine voedingsstekker uit de RolloTron Zwenkoproller Standard.

1. Druk de montagebeveiliging aan de zichijde in en trek de RolloTron Zwenkoproller Standard van de muurhouser aan beneden af.

18. De RolloTron Zwenkoproller Standard demonteren (bijv. voor verhuizing)

NL

1. Verwijder de afdekking van het oprolwielvak en contro-leeer de positie van de bevestigingshaak.
2. Beweeg de bevestigingshaak indien nodig maar een gemakkelijk bereikbare positie.
   9.1 Steek allereerst de stekker in de RolloTron Zwenkoproller Standard en dan de andere in het stopcontact.

VOORZICHTIG!

Verwondingsgevaar door het oprolwiel.

Grijp Niet in het oprolwielvak als de motor draait.
Trek aktijd eerst de netstekker uit het stopcontact, voordat u uw hand in het oprolwielvak steekt.

1. Trek de stekker tenslotte weeer uit het stopcontact.
2. Maak de band los van de bevestigingshaak en trek de band volledig van boven uit de RolloTron Zwenkoproller Standard.
3. Schroef tenslotte de muurhouder eraf.

19. De band bij een defect verwijdersen

NL

Als de RolloTron Zwenkoproller Standard een keer uittvalt en de motor Niet meer draait, kunt u met de aandrijfont-grendeling de band volledig uit de bandoproller trekken zonder dat u de band要去 doorknippen.

WAARSCHUWING!

Er bestaat verwondingsgevaar als het rolluik ongehinderd maar beneden kan vallen.

Voorkom dat het rolluik maar beneden valt, bijvoorbeeld door eriets onder tezetten.

Houd de band goed vast, anders valt het rolluik ongehinderd maar beneden.
Laat u door een tweede persoon helpen bij het ont-grendelen.

1. Trek de stekker uith het stopcontact.

2. Draai de RolloTron Zwenkoproller Standard volledig opzij.

3. Ontgrendel de aandrijving met behulp van de meegeleverde ontgrendelingsklem. Bij het drukken moet u eenkleine waarstand overwinnen.

4. Houd de ontgrendelingsklem ingedrukt en trek verzolgens de band zover möglichuktui de RolloTron Zwenkoproller Standard.

1. Verwijder de afdekking van het oprolwielvak. Maak de band los van de bevestigingshaak en trek de band vollediguit de RolloTron Zwenkoproller Standard.
2. Druk de montagebeveiliging aan dechterzijde in een trek de RolloTron Zwenkoproller Standard van de muurhouser aan beneden af.
3. Steek de ontgrendelingsklem waar terug in het Bewaarvak.

20. Wat te doeon wanneer...?

NL

Storing Mogelijkoorzaak / oplossing
... de RolloTron Zwenkoproller Standard Niet functio-neert?	Controller de voeding incl. aansluitkabel en aansluitstekker.
... de RolloTron Zwenkoproller Standard op de inge-stelde schakeltijd Niet reageert?	a) Misschien was er een stroomuitval. Stel de schakeltijden opnieuw in, zie pagina 30.
	b) De eindposities zich noog nicht ingesteld. Stel de eindposities in, zie pagina 26.
... het controlelampje (LED) knippert?	Misschien was er een stroomuitval. Stel de schakeltijden opnieuw in, zie pagina 30.
... het rolluik op de ingestelde eindposities Niet meer blijft staan?	Het is mogelijk dat de eindposities verschoven+zijn, doordat de band is uitgerekt. Stel de eindposities opnieuw in, zie pagina 26.
... het rolluik blijft staan zodia de bedieningstoets worden losgelaten?	De eindposities zich noog nicht ingesteld. Stel de eindposities in, zie pagina 26.
... de RolloTron Zwenkoproller Standard verkeerd draait?	Waarschijnlijk werkde band verkeerd rond het oprolwiel gelegd, zie pagina 24.
... het rolluik bij het omhoog bewegen plotseling blijft staan?	a) De aandrijving is eventueel geblokkeerd, bijv. doordat het rolluik is vastgevroren of door andere obstakels.
	b) Het rolluik beweegt eventueel Niet gemakkelijk genoeg. Controller het rolluik en de rolluikgeleiding.
	c) Het rolluik is eventueel te zwaar. De maximale trekkracht van de bandoproller is overschreden, zie pagina 39.

20. Wat te doen wanner...?

NL

Storing Mogelijkoorzaak / oplossing
... het rolluik bij het maar beneden roller blijft staan?	a) Het rolluik kan eventuele op een obstakte zijn gelopen.Beweeg het rolluik waar omhoog en verwijdter het obstakte.
	b) De lamellen zich verzschoven.Beweeg het rolluik waar omhoog en richt de lamellen uit.
	c) Het rolluik sleegt in de rolluikkast gegen het vensterraam door ontbrekende aandrukrollen of er is isolatiematerialiaal losgeraatken dit blokkeert het rolluik.Open de rolluikkast en verhelp het probleem. Smeer indien nodig moeilijk lopendeplaatsen in met was.
	d) Het rolluik is eventuele te Licht.Verzwaar het rolluik door bijvoorbeeld in de onderste lamel een plat stuk ijzer te schuiven.
... het controleampje knippert en de RolloTron Zwenkoproller Standard Niet maar boven ofঐn beneden wil?	De maximale looptijd van de aandrijving is overschreden,zie pagina 7/15.De motor is te warm. Na circa 1aar is de bandoproller waar bedrijfs-kaar.
... de RolloTron Zwenkoproller Standard manueel of automatisch Niet meer juist reageert?	De RolloTron Zwenkoproller Standard is Niet meer bedrijfskaar.Voer een software-reset overeenkomstig pagina 32 uit en test de RolloTron Zwenkoproller Standard met de fabrieksinstellungen.

21. Aanwijzingen over service en onderhoud

Service

VOORZICTIG!

Een gebrekkig onderhoud kan Personen in gevaar brengen door beschadiging van uw RolloTron Zwenkoproller Standard en de rolluikinstallatie.

Controller regelmatig uw RolloTron Zwenkoproller Standard en alle componenten van uw rolluikinstallatie op beschadiging.
- Controller regelmatig of de RolloTron Zwenkoproller Standard correct functioneert.
-Het hangende onderdeel mag nicht beschadigd zich.
-De band mag Niet ultrafelen.
- De bandgeleider aan de rolluikkast moet.altijdlicht lopen.
- De wikkelschijf in de rolluikkast要去 sterk zennen vast zitten. Hij kan na longer gebruik los raken.
Laat beschadigde onderdelen door uw rolluikspecialist verrangen.

Reiniging

U kunt de RolloTron Zwenkoproller Standard met een Lichtjes vochtige doek reinigen. Gebruik geen agressieve of schurende reinigingsmiddelen.

22. Trekkrachtdiagram

NL

1

① Trekgewicht [kg]
② Banddikte 1,0 mm
③ Banddikte 1,3 mm
4 Banddikte 1,5 mm
⑤ Bandlengte [m]

23. Vereenvoudigde EU-conformiteitsverklaring

NL

Hiermee verklaart RADEMACHER Geräte-Elektronik GmbH, dat de RolloTron Zwenkoproller Standard (art.nr.: 1423 30 19/1415 30 19) voldoet aan de richt-lijnen 2006/42/EG (Machinerichtlijn), 2014/35/EU (Laagspanningsrichtlijn) en 2014/30/EG (EMC-richtlijn).

De volledige tekst van de EU-conformiteitsverklaring is aan het product toegevoegd en ligt ter inzage bij de fabrikant.

RADEMACHER Geräte-Elektronik GmbH
Buschkamp 7
46414 Rhede (Duitsland)

24. Toebehoren

Om de RolloTron Zwenkoproller Standard aan de plaat
selijke omstandigheden aan te passen is een omvangrijk
assortiment toebehoren beschikbaar.
Informatie over het toebehoren vindt u op:
www.rademacher.de/zubehoer

25. Garantievoorwaarden

NL

RADEMACHER Geräte-Elektronik GmbH verleent 36 maanden garantie op neue apparaten die in overeenstemming met deze handleiding gemonteerd zijn. De garantie dekt alle constructie-, materiaal- en fabricagefouten.

De wettelijk aanssprak op garantie blijft hierdoor onaangetast.

Niet onder de garantie vallen:

Onjuiste montage of installment
Niet in alot nemen van de montage- en gebruksaanwijzing
Oneigenlijke bediening of oneigenlijk gebruik
Inwerkingen van buitenaf zoals stoten, slagen of weersinvloeden
Reparaties en veranderingen door derden en/of nicht-bevoegde Personen
Gebruik van ongeschikt toebehoren
Schadeveroorzaakt door ontoelaatbare overspanning (bjv. blikseminslag)
Functiestoringen ontstaan door radiografische freu- quentiestoringen en andere radiografische storingen

Voorwaarde voor de garantie is dat het neue apparaat bij een door ons geauthoriseerde specialzaak is gekocht. Hiervoor hebben we als bewijs een kopie van de rekening nodig.

Gebreken die binnen de garantieperiode optreden, za RADEMACHER kosteloos verhelpen, ofwel door reparatie of verranging van de betreffende onderdelen, ofwel door levering van een gelijkwaardig of een/Newu apparaat. Vervangende leveringen of reparaties die onder de garantie vallen, leiden Niet tot verlenging van de oorspronkelijke garantieperiode.

• 30 seconden Gratis, daarna 14 cent/minuut via het Duitse netwerk voor vaste致电onie of max. 42 cent/minuut via het Duitse netwerk voor mobiele致电onie (geldt alleen in Duitsland).

Elektrische bandoproller voor rolluiken RolloTron Zwenkoproller Standard

Vertaling van de orginele gebruiks- en montagehandleiding. 1

RADEMACHER

Bewegt mehr.
