RolloTron Basis 1100 - Elektrische bediening voor rolluik RADEMACHER - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische bandoproller voor rolluiken
Merk	RADEMACHER
Model	RolloTron Basis 1100
Referentie	18234519
Voeding	230 V ~ / 50 Hz
Nominaal vermogen	70 W
Standby-vermogen	< 0,5 W
Nominaal koppel	10 Nm
Max. toerental	30 omw/min
Intermitterend bedrijf (KB)	4 minuten (max. inschakelduur)
Beschermingsklasse	II
Beschermingsgraad	IP20 (alleen droge ruimtes)
Toegestane omgevingstemperatuur	0 °C tot +40 °C
Toegestane bandtypen	Breedte 23 mm, dikte 1,0-1,5 mm, max. lengte 7,6 m tot 5,2 m afhankelijk van dikte
Toegestaan luikoppervlak (kunststof)	Ongeveer 6 m² (4,5 kg/m²)
Toegestaan luikoppervlak (aluminium/hout)	Ongeveer 3 m² (10 kg/m²)
Belangrijkste functies	Handbediening, tijdschakelklok (2 schakeltijden), obstakeldetectie, overbelastingsbeveiliging, zomer-/wintertijdomschakeling, reset
Obstakeldetectie	Ja, bij dalen en stijgen (overbelasting)
Aantal eindschakelaars	2 (bovenste en onderste), instelbaar
Onderhoud en reiniging	Reinigen met een licht vochtige doek; geen agressieve schoonmaakmiddelen gebruiken
Fabrieksgarantie	36 maanden
Accessoires	Omkeerrol, enz. (zie website)
Leveringsomvang	RolloTron Basic 1100, 2 montageschroeven, ontgrendelbeugel, netsnoer met Eurostekker, bescherming van het rolcompartiment, afdekking, anti-uitrussysteem, handleiding

Veelgestelde vragen - RolloTron Basis 1100 RADEMACHER

Wat te doen als de rolluikbandoproller RolloTron Basis 1100 geen functie aangeeft?

Controleer de stroomvoorziening, inclusief het netsnoer, de stekker en het stopcontact.

Wat te doen als het controlelampje knippert?

Dit duidt op een stroomonderbreking. Stel de tijden opnieuw in (zie pagina 72 van de handleiding).

Hoe stel ik de bovenste en onderste eindschakelaars in?

Druk tegelijkertijd op de knoppen Omhoog en Omlaag om het rolluik te verplaatsen. Laat los wanneer de gewenste positie is bereikt. De eindschakelaar wordt opgeslagen. Voor de bovenste eindschakelaar, stop iets onder de aanslag.

Hoe programmeer ik de openings- en sluitingstijd?

Breng het rolluik op de gewenste tijd. Druk kort op de knoppen Omhoog+SET voor openen of Omlaag+SET voor sluiten. Het lampje knippert en de tijd wordt opgeslagen.

Hoe schakel ik over van zomertijd naar wintertijd?

Druk ongeveer een seconde op de knop ZOMER/WINTER. Het lampje bevestigt de omschakeling. Standaard is de zomertijd ingeschakeld.

Hoe reset ik alle instellingen?

Verwijder de onderste afdekking. Druk tegelijkertijd 4 seconden op de knoppen SET en Klok. Het lampje knippert snel en dooft. Alle instellingen (eindschakelaars, tijden) worden gewist.

Hoe demonteer ik de RolloTron Basis 1100 voor een verhuizing?

Verwijder alle instellingen, sluit het rolluik volledig, houd de knop Omhoog ingedrukt terwijl u aan de band trekt, trek de stekker uit, draai de schroeven los, verwijder het apparaat en haal de band van de rol.

Wat te doen bij motorstoring?

Demonteer de bandoproller zoals beschreven. Gebruik de ontgrendelbeugel om de tandwieloverbrenging los te koppelen, trek vervolgens handmatig aan de band om het rolluik te laten zakken. Beveilig het rolluik tegen vallen.

Welke bandtypen zijn toegestaan?

Breedte 23 mm, dikte 1,0 tot 1,5 mm. Maximale lengte: 7,6 m voor 1,0 mm, 6,2 m voor 1,3 mm, 5,2 m voor 1,5 mm.

Hoe reinig ik de bandoproller?

Gebruik een licht vochtige doek. Gebruik nooit agressieve of schurende schoonmaakmiddelen.

GEBRUIKSAANWIJZING RolloTron Basis 1100 RADEMACHER

NL Elektrische bandoproller voor rolluiken RolloTron Basis 1100 Vertaling van de originele gebruiks- en montagehandleiding

...met de aanschaf van de RolloTron Basis 1100 heeft u gekozen voor een kwaliteit'sproduct van het bedrijf RADEMACHER. Wij danken u voor uw vertrouwen.

Bij het ontwerp van deze bandoproller voor rolluiken stonden maximaal comfort, optimale bediening, stevigheid en duurzaamheid centraal. Na uitgebreide tests zijn wij er trots op u dit kwaliteitsvolle, innovatieve producte kunnen presenteren.

Daar hebben alle uiterst bekwame medewerkers van RADEMACHER hun stentje toe bijgedragen.

Inhoud

NL

i Geachte klant. 2
1. Deze handleiding... 4
1.1 Gebruik van deze handleiding... 4
2. Gevaarsymbolen 4
2.1 Gevaren en signalaalworden..5
2.2 Gebruekte weergave en symbolen .5
3. Veiligheidsaanwijzingen.. 6
3.1 Juist gebruik .7
3.2 Onjuist gebruik... .8
3.3 Vereiste deskundigheid van de installmenter... .8
3.4 Vakbegrippen - Verklaring van begrippen ..9
4. Omvang van de levering 10
5. Totale aanzicht RolloTron Basis 1100 11
5.1 Bedieningstoetsen en contrôlelampje 12
6. Functiebeschrijving 13
6.1 Beschrijving van de veiligheidsfuncties 14
7. Technische gegevens 15

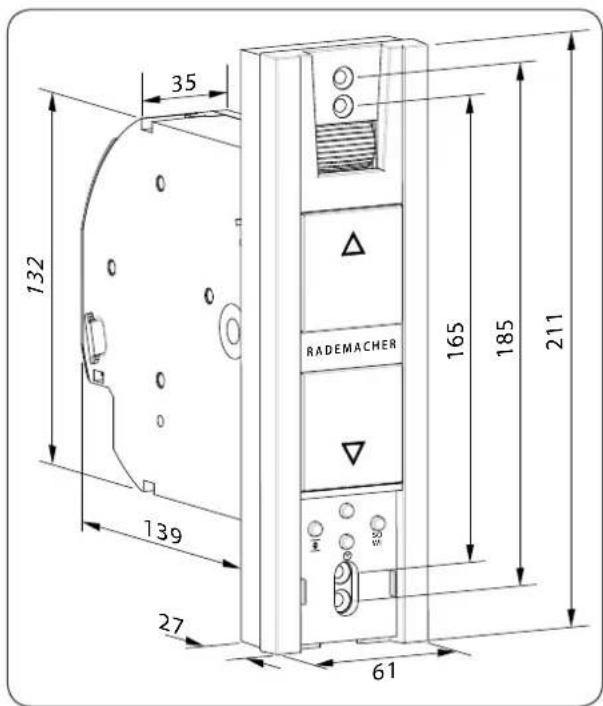

7.1 Afmetingen 16
7.2 Toegestane rolluikbanden 17
8. Veiligheidsaanwijzingen voor de montage 18
8.1 Benodigd gereedschap 18
8.2 Montagevoorbereidingen 19
9. Veiligheidsaanwijzingen voor de elektrische aansluiting 21
9.1 De aansluitkabel op de RolloTron Basis 1100 aansluiten 21

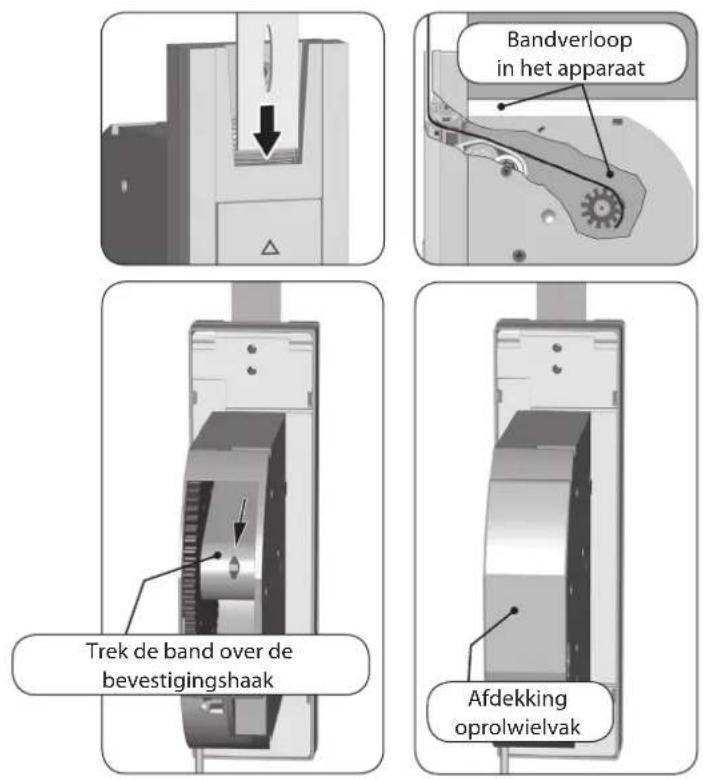

1. Band invoeren en bevestigen 23

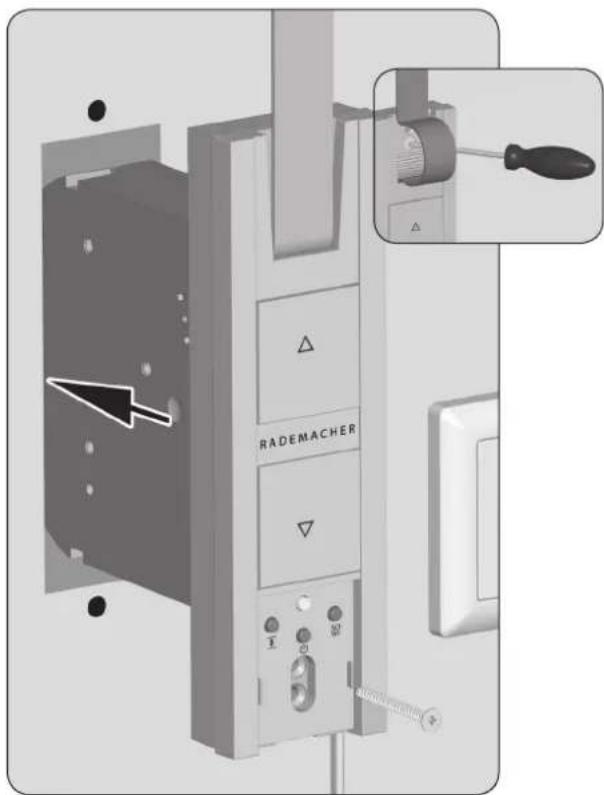

2. De RolloTron Basis 1100 inbouwen 25
3. Eindpositions instellen 26
4. Manuele bediening 28
   14.Zomer-/wintertijd instellen. 29
5. Automatische klok; korte beschrijving 30
   15.1 Een openings- en sluitingstijd instellen 30
   15.2 De automatische klok in-/uitschakelen 31
6. Alle instellingen wissen, software-reset 32

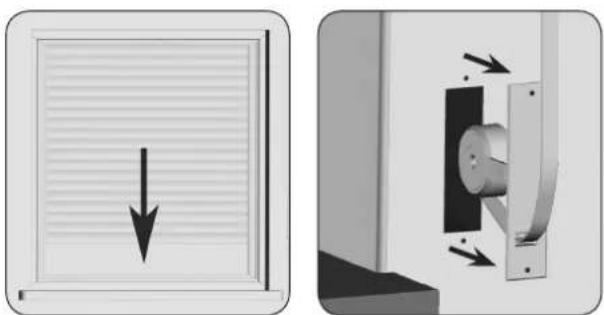

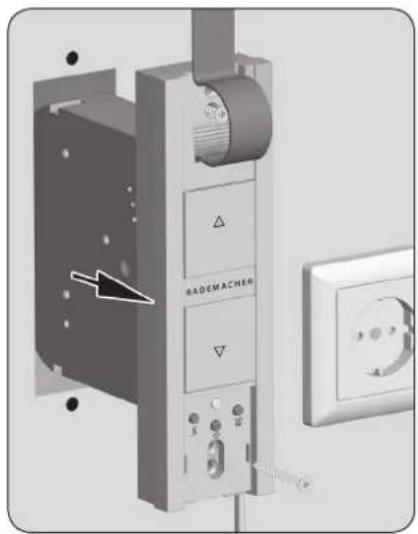

7. De RolloTron Basis 1100 demonteren (bijv. voor verhuizing) 33

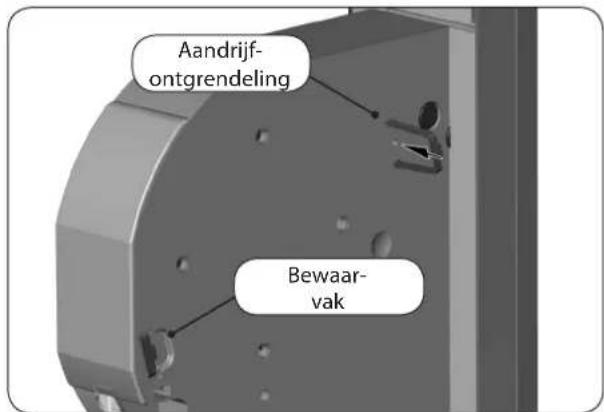

8. De band bij een defect verwijdersen 35
9. Wat te doen wanner...? 36
10. Aanwijzingen over service en onderhoud 38

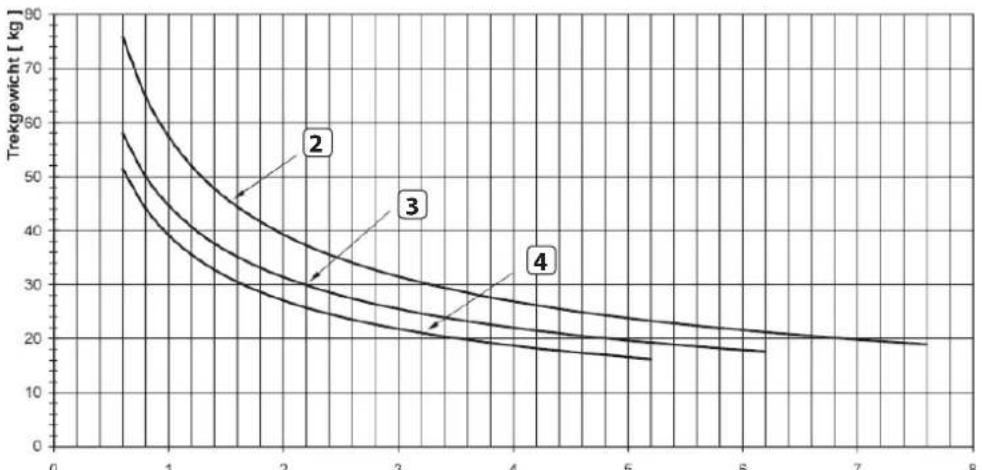

    21.Trekkrachtdiagram. 39
11. Vereenvoudigde EU-conformiteitsverklaring....40
    23.Toebehoren 40
12. Garantievoorwaarden 41

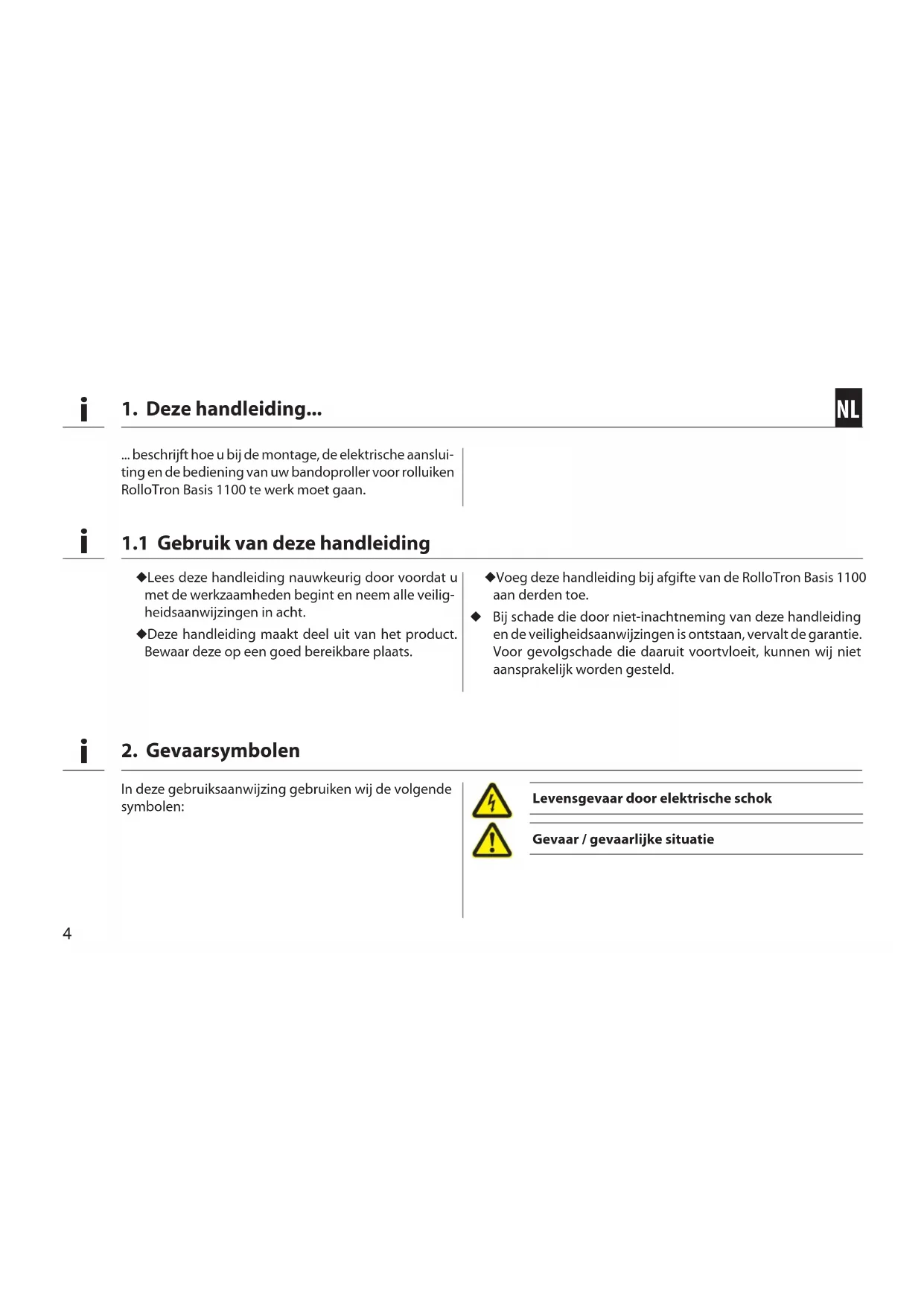

1. Deze handleiding...

... beschrijft hoe u bij de montage, de elektrische aansluiting en de bediening van uw bandoproller voor rolluiken RolloTron Basis 1100 te werk要去en.

1.1 Gebruik van deze handleiding

Lees deze handleiding nauwkeurig door voordat u met de werkzaamheden begint en neem alle veiligheidsaanwijzingen in acht.
Deze handleiding maakt deel UIT van het product. Bewaar deze op een goed bereikbare plaats.

Voeg deze handleiding bij afgithe van de RolloTron Basis 1100 aan derden toe.
Bij schade die door Niet-inachtneming van deze handleiding en de veiligheidsaanwijzingen is ontstaan,vervalt de garantie. Voor gevolgschade diekaaruit voortvloeit, kuren wij Niet aansprakelijk worden gesteld.

2. Gevaarsymbolen

In deze gebruiksaanwijzing gebruiken wij de volgende symbolen:

Levensgevaar door elektrische schok

Gevaar / gevaarlijke situatie

2.1 Gevaren en signalaalwoorden

NL

GEVAAR!

Deze gevaren leiden tot ernstig letsel of de dood, indien ze nicht vermeden worden.

WAARSCHUWING!

Deze bevaren können tot ernstig letsel of de dood leiden, indien ze Niet vermeden worden.

VOORZICTHIG!

Deze gevaren können totlicht totmatig letsel leiden, indien ze Niet vermeden worden.

LET OP!

Oneigenlijk gebruik kan materielle schade veroorzaken.

2.2 Gebrukke weergave en symbolen

Weergave Beschrijving

1. Stappen

2.

Opsomming

(1) of a) Lijst

Lees de bijbehorende nstructies

Meerinformatie

3. Veiligheidsaanwijzingen

Het gebruik van defecte apparaten kan leiden tot gelevaar voor Personen en materielle schade (elektrische schok, kortsluiting).

Gebruik nooit defekte of beschadigde apparaten.
Controller de RolloTron Basis 1100 en de netkabel op beschadiging.
Neem a.u.b. met once serviceafdeling contact op (zie pagina 42) indien u schade aan het apparaat vaststelt.

Bij oneigenlijk gebruik bestaat verhoogd gevaar voor verwondingen.

Instrueree alle personen over het veilige gebruik van de RolloTron Basis 1100.
Dit apparaat kan door kinderen vanaf 8aar, mensen met een lichamelijke, sensorische of geestelijk beperking, of mensen met een gebrek aan ervaring en kennis onder toezicht gebruikt worden, als ze geinstrueerd zijn in het veilige gebruik en de gebruiksrisico's kennen.
Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud door gebruiker mogen Niet door kinderen zonder toezicht UITgevoerd worden.

Houd tijdens het instellen het rolluik in de gaten en houd personen uit de buurt, zdat niemand gewond raakt als het rolluik onbedoeld eventueel verder maar beneden valt.
Voer alle schoonmaakwerkzaamheden aan het rolluik in spanningsloze toestand UIT.

Het stopcontact en de stekker要去en altijd vrij toegankelijk zijn.

Het overschrijden van de maximum toegestane looptijd (KB) kan de RolloTron Basis 1100 overbelasten en beschadigen.

De maximum toegestane looptijd magijdens het gebruik Niet worden overschreden. De RolloTron Basis 1100 is hiervoort met een looptijdbegrenzing (KB) van vier minuten uitergerust.
Indien de looptijdbegrenzing geactiveerd werk, moet de RolloTron Basis 1100 ten minste 12 minuten afkoelen. Gedurende deutsche periode knippert het controlelampje snel. Na ongeveeer een uur is de RolloTron Comfort weeber bedrijfsklaar.

3. Veiligheidsaanwijzingen

Volgens de norm DIN EN 13659要去 voor worden gezorgd dat de vastgelegde vereisten voor het uitschuiven van schermen conform EN 12045 in alot worden genomen.

In afgerolde positie要去 de verschuiving bij een kracht van 150 N waar boven toe aan de onderkant ten minste 40~mm bedragen.
Let waar bij vooral op dat de uitschuifsnelheid van de hangende onderdelen de LASTe 0,4 m lager moetং dan 0,15 m/s.

3.1 Juist gebruik

Gebruik de RolloTron Basis 1100 alleen voor het op- en afrollen van rolluiken met een goedgekeurde band.

Mechanische vergrendelingen in welke vorm dan ook zich nicht geschikt voor het automatisch bedrijf van dit apparaat.

Gebruik alleen originele onderden van RADEMACHER.

Op die manier vermijdt u storingen of beschadigin gen aan uw RolloTron Basis 1100.
Er kan geen aanspraak op garantie worden gemaatkt als er componenten van andere fabrikanten zijn toegepast en voor de schade die waar het gevolg van is.
Reparations aan de RolloTron Basis 1100 mogen uitsluitend worden uitgevoerd door de bevoegde servicedienst.

3.1 Juist gebruik

Gebruiksvoorwaarden

Gebruik de RolloTron Basis 1100 alleen in droge ruimtes.
Voor de elektrische aansluiting moet bij de montageplaats continu een 230V / 50Hz stroomaansluiting met geinstalleerde zekering aanwezig়.

Bij gelebruik van de meegeleverde aansluitkabel met eurostekker要去 opdrachtgeber zorgen voor een vrij toegankelijk 230V / 50Hz stopcontact.
Het rolluik moetlicht op-en afgerold kunnen worden. Het mag Niet klemmen.
Het montageoppervlak voor de RolloTron Basis 1100 moet vlak zich.

3.2 Onjuist gebruik

Het gebruik van de RolloTron Basis 1100 voor andere doeleinden dan de erder genoemde is Niet toegelaten.

Bij het gebruik van de RolloTron Basis 1100 buiten bestaat levensgevaar door kortsluiting en elektrische schok.

Monteer en gebruik de RolloTron Basis 1100 nooit buiten.

3.3 Vereiste deskundigheid van de installerateur

De elektrische aansluiting, montage en inbedrijfstelling van de RolloTron Basis 1100 mag uitsluitend door een erkende elektricien en overeenkomstig de aanwijzingen in deze gebruiksaanwijzing worden uitgevoerd.

3.4 Vakbegrippen - Verklaring van begrippen

DIN EN 13659

'Afsluitingen buiten - prestatie- en veilighideisen.'

Deze norm legt de prestatie-eisen vast waar buiten aan een gebouw bevestigde afsluitingen aan moeten voldoen. Verder gaat het hier om gevaren voor de constructie, het transport, de montage, het gebruik en onderhoud van de afsluitingen.

Hangende onderdelen

Rolluiken

Obstakelherkenning

Als het rolluik tijdens de OMLAAG () -beweging een obstakel raakt, dan worden de RolloTron Basis 1100 uitgeschakeld z. pagina 14.

Als de aandrijving bij de OMHOOG () -beweging blokkeert (bijv. door bevriezing), dan worden de RolloTron Basis 1100 uitgeschakeld, z. pagina 14.

Eindpositions

In beidenrichtingen van het rolluik worden een eindpunt gedefinieerd en ingesteld. Zodra dit punt bereikt is, schakelt de RolloTron Basis 1100 uit en stopt het rolluik.

Looptijdbeperking - Kortstondig bedrijf (KB)

De bandoproller voor rolluiken RolloTron Basis 1100 is Niet voor permanent bedrijf bedoeld. Het kortstondige bedrijf is uitgangspunt voor de maximale looptijd,zie pagina 6/15.

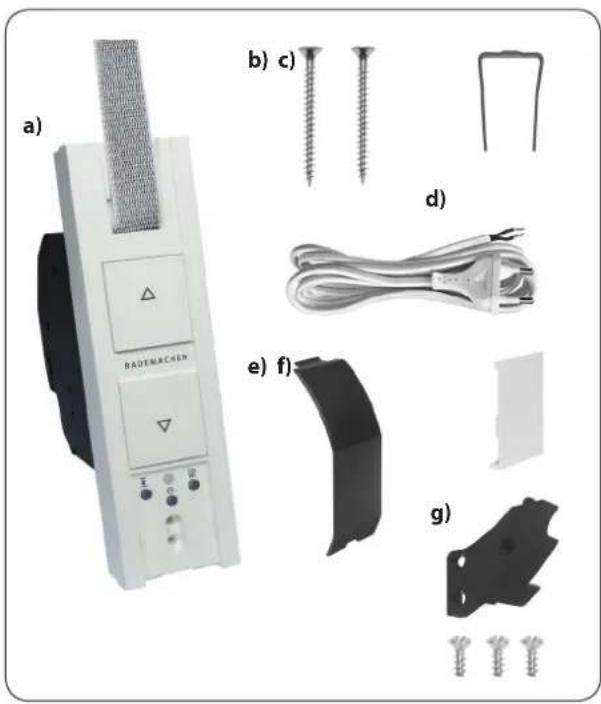

4. Omvang van de levering

NL

Omvang van de levering

a) 1 x RolloTron Basis 1100
b) 2× montageschroeven (4× 55mm)
c) 1 x ontgrendelingsklem (in de behuizing)
d) 1 x aansluitkabel met eurostekker
e) 1 x afdekking oprolwielvak
f) 1 × afdekplaat
g) 1 x trekontlasting incl. montageschroeven
h) 1 x gebruiksaanwijzing (zonder afbeelding)

Vergelijk na het uitpakken ...

de inhoud van de verpakking met deze gegevens.

Controleer de gegevens op het typeplaatje

Vergelijk de aanwijzingen over spanning/frequentie op het typeplaatje met die van het lokale net.

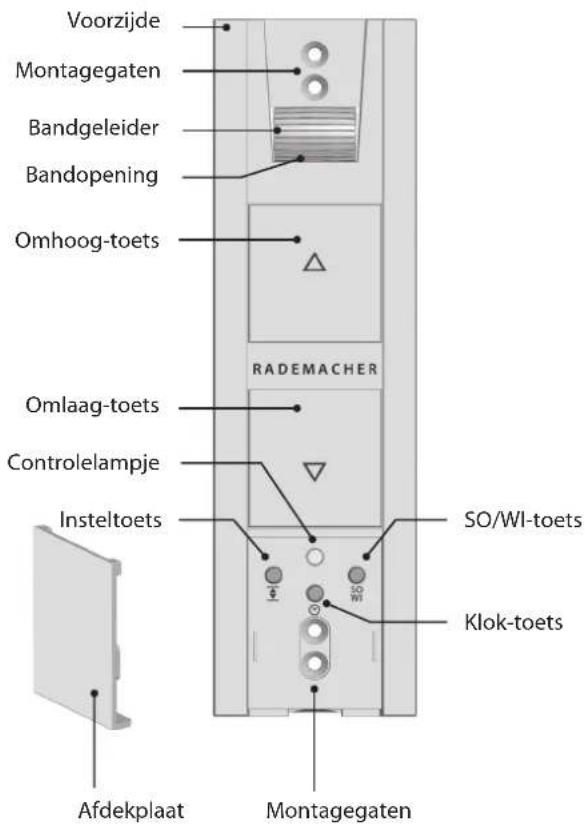

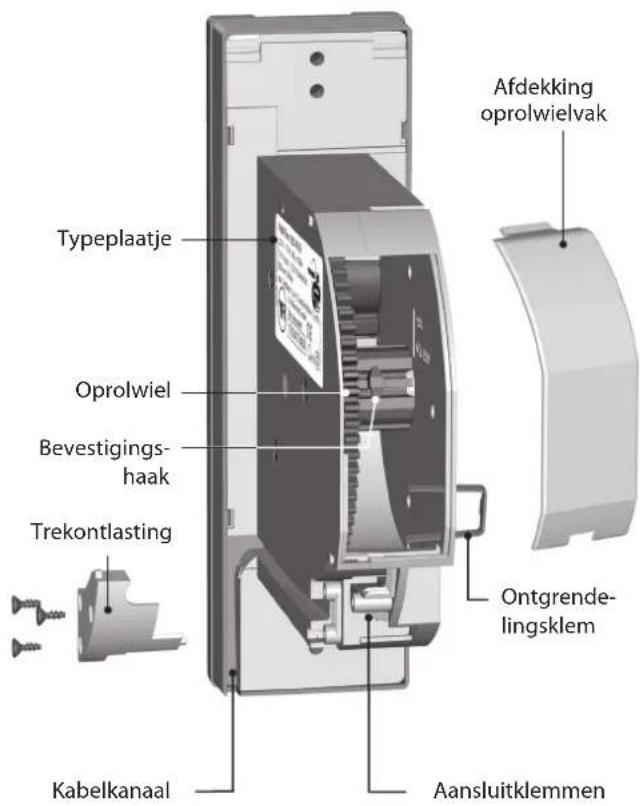

5. Totale aanzicht RolloTron Basis 1100

NL

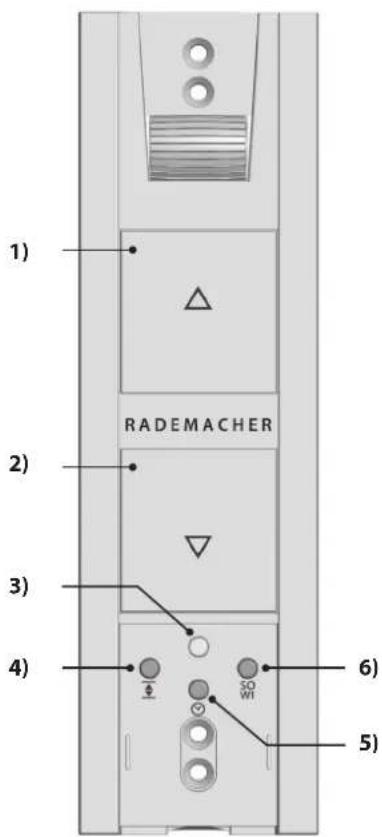

5.1 Bedieningstoetsen en contrôlelampje

NL

Pos. Symbool Beschrijving

1) Omkoog-/Stoptoets
Het rolluik beweegt omhoog.
2) Omjaag-/Stoptoets
Het rolluik beweegt omlaag.
3) Controlelampje - Statusweergave

rood kort	oplichten	Terugmelding bij het drukken op de kloktoets of de SO/Wi- toets.
	constant branden	Statusweergave voor de betref- fende functie (10 seconden)
	kort knippe- ren	Tijdens het instellen of bij een resetNa een stroomuitval

4)Insteltoets

De eindposities instellen.

5) Klahtoets

De schakeltijden instellen
In-/uitschakelen van de automatische klok

6)

SO/WI-toets

Omschakelen tussen zomer- en wintertijd

6. Functiebeschrijving

De RolloTron Basis 1100 is een bandoproller voor rolluiken voor binnen. Deze bandoproller moet in de muur worden ingebouwd. De stroom worden toegevoerd via de meegeleverde aansluitkabel met netstekker of, indien gewenst, via een vaste kabel.

Functie-eigenschappen en bedieningsmogelijkheden:

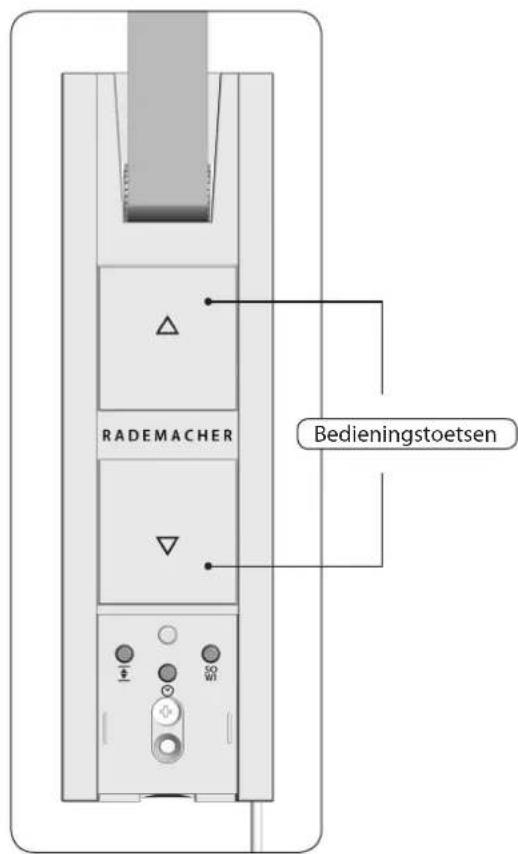

Manuele bediening
Automatisch bedrijf met een schakeltijd voor OMHOOG () en OMLAAG ()
Automatisch bedrijf in-/uitschakelen
Omschakeling zomer-/wintertijd
Instellen van de eindposities
Duurzaam opslaan van de instellingen
Obstakelherkenning
Overstroombbeveilig ing
Terugstelling waar de fabrieksinstelleningen (reset)

6.1 Beschrijving van de veiligheidsfuncties

Obstakelherkenning

De beweging van de band worden bewaakt. Als het rolluik tijdens de OMLAAG () -beweging een obstakel raakt, dan stopt de band met bewegen en wordt de bandoprolier Rollotron Basis 1100 uitgeschakeld.

Na het uitschakelen kan het rolluik Niet更是 in bezelfde richting worden bewogen.

Beweeg de bandoproller eerst in de te-genovergestelde richting en verwijder het eventueel aanwezige obstakel.
Nu kan het rolluik ook in de oorspronkelijke bewegingsrichting weer worden bewogen.

Bij uitval van de obstakelherkenning bestaat er verwondingsgevaar.

De band moet zo gelijkmatig möglich opgerold zijn om de obstakelherkenning veilig te lately functioneren.
Let op of de band na een activering van de obstakelherkenning weeerrecht engelijkmatig worden afgewikkeld wanneer het rolluik worden gebruikt.

Overstroombbeveiliging

De RolloTron Basis 1100 is beveiligd gegen overstroom.

Als de aandrijving bij de OMHOOG () -beweging blokkeert (bijv. door bevriezing), dan worden de RolloTron Basis 1100uitgeschakeld.

Hef allereerst de ooorzaak van de overbelasting op.
Daarna functioneert de RolloTron Basis 1100 weer in beidenrichtingen.

Spanningsvoorziening

Voedingsspanning: 230 V ~ / 50 Hz
Nominal vermogen: 70 W
Stroomverbruik: Standby: <0,5 W

Voorwaarden voor bedrijf

Kortstondig bedrijf (KB):	4 minuten (maximale looptijd)
Veiligheidsklasse: II
Beschermingsgraad:	IP20 (alleen voor droge ruimten)
Aantal schakeltijden: 2 (omh)	hoog en omlaag
Netaansluitkabel:	\( 2 \times 0,75 mm^2 \)(H03VVH2-F)
Toegestane omgevings-temperatuur:	\( 0 °C \) tot \( +40 °C \)
Geluidsdrukniveau (LpA): ≤	70 dB(A)

Functioneren bij stroomuitval

Na een stroomuitval knippert het controelampje.

Na het drukken op de Omhoog () of Omlaag () -toets houdt het knipperen op.

Gegevensbehoud bij stroomuitval

De ingestelde schakeltijden blijven na een stroomuitval behouden. Zodra er weeer stroom is, worden de openingsen sluitingstijd weeer uitgevoerd, Deze is wel uitgesteld voor de duur van de stroomuitval.

Voorbeeld:

Stroomuitval van 19:30 - 19:45 u.
De sluitingstijd was waaroor op 19:30 u ingesteld.
Het rolluik gaat na de stroomuitval om 19:45 u dicht.

7.1 Afmetingen

Alle afmetingen in mm

RolloTron Basis 1100

7.2 Toegestane rolluikbanden

LET OP!

Bij gebruik van langere banden kan de RolloTron Basis 1100 worden beschadigd.

Gebruik uitsluitend banden met de toegestane lenghtes.

De gegevens zijn richtwaarden en gelden voor een ideale inbouw situatedie.

De waarden+kennen afwijkden door de bouwkundige situatie ter plaatse.

Tabel 1: Toegestane rolluikbanden

RolloTron: Artikelnr.:		Basis 1823 45 19
Bandbreedte: Banddikte Maximale bandlengte
23 mm (standaardband)	1,0 mm 7,6 m
	1,3 mm 6,2 m
	1,5 mm 5,2 m

Tabel 2: Toegestaan rolluikoppervlak (^2)

Rolluiktype: Gewicht/m	2	Toegestaan rolluikoppervlak (m2)
Kunststof rolluiken (4,5 kg/m)	2) ca. 6 m	2
Aluminium en houten rolluiken (10,0 kg/m)	3) ca. 3 m	2

8. Veiligheidsaanwijzingen voor de montage

De band kan stukgaan en de RolloTron Basis 1100\ wordt onnodig belast als de band slecht worden geleid.

Monteer de bandoproller zodenig dat de band zo verticalaal möglichk in het apparaat loopt. Op die manier vermijdt u onnodige wrijving en slijtage.

Onjuiste montage kan leiden tot materiele schade.

Tijdens het bedrijf werken er sterke krachten. Om deze te konnen weerstaan要去 demontage op een stevige ondergrond zich.

8.1 Benodigd gereedschap

Schroevendraajer
Schaar
Duimstok of rolmaat
Potlood

8.2 Montagevoorbereidingen

1. Neem de maat op. Controller of de bandkast voldoen de ruimte biedt voor de RolloTron Basis 1100.
2. Demonteer de oude bandoproller, als u een bestande rolluikinstallatie wilt vernieuwen.
   2.1 Laat het rolluik helemaal maar beneden zakken tot de lamellen volledig gesloten�.
   2.2 Demonteer de oude bandoproller en wikkel de band af.

VOORZICHTIIG!

Gevaar van letsel door de voorgespannen veer in de oude bandoproller.

De veerdoos van de oude bandoproller kan bij het eruit halen ongecontroleerd terugspringen.
Houd de veerdoos bij het losmaken van de band goed vast en LAST ze langzaam terugdraien tot de veerdoos volledig ontspannen is.

8.2 Montagevoorbereidingen

NL

1. Bereid de band voor.

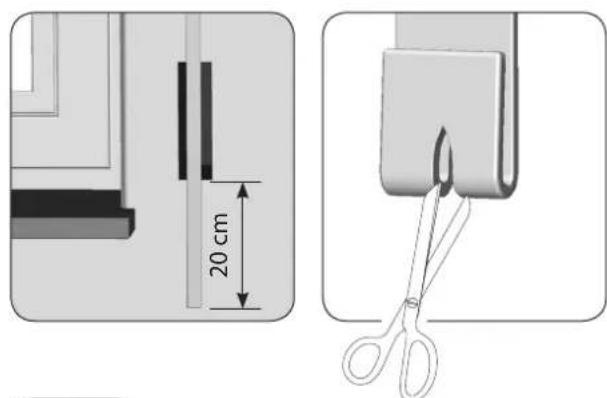

   3.1 Knip de band ca. 20 cm onder de bandkast af.
   3.2 Sla het uiteinde van de band ca. 2 cm om en maak in het midden een korte snee. Zo kurz u later de band op het oprolwiel vasthaken.

Aanbeveling

De band要去cht en zoicht mogelijk lopen. Monteer bij moeilijklopende rolluiken een bandgeleider aan de bandkast.Op die manier vermijdt u onnodige wrijving en slijtage van de band.

Toebehoren, zie pagina 40.

9. Veiligheidsaanwijzingen voor de elektrische aansluiting

GEVAAR!

Bij het aanraken van elektrische componenten bestaat levensgevaar door elektrische schok.

Voer alle montage- en aansluitingswerkzaamheden in spanningsloze toestand UIT.
Maak de toevoerleiding met alle polen van het net los en borg deze gegen onbedoeld inschakelen.
Controller het systeme op spanningsloosheid.

De elektrische aansluiting kan zowel met de meegeleverde aansluitkabel als met een vaste toevoerleiding uitgevoerd worden.

9.1 De aansluitkabel op de RolloTron Basis 1100 aansluten

1. Sluit de bijgevoegde aansluitkabel op de aansluitklemmen van de RolloTron Basis 1100 aan.

De kleur van de draden is voor deze aansluiting Niet van belang.

9.1 De aansluitkabel op de RolloTron Basis 1100 aansluten

NL

WAARSCHUWING!

Beschadigde aansluitkabels können kortsluitingveroorzaken.

Zorg dat de aansluitkabels veilig worden gelegd.
De aansluitkabel mag bij het vastschroeven van de RolloTron Basis 1100 Niet worden afgekneld of beschadigd.

1. Leg de aansluitkabel in het kabelkanaal van de RolloTron Basis 1100.
2. Schroef ten slotte de trekontlasting vast met de meegeleverde schroeven.

10. Band invoeren en bevestigen

1. Steek de stekker in het stopcontact.

VOORZICHTIG!

Verwondingsgevaar door het oprolwiel.

Grijp nicht in het oprolwielvak als de motor draait.

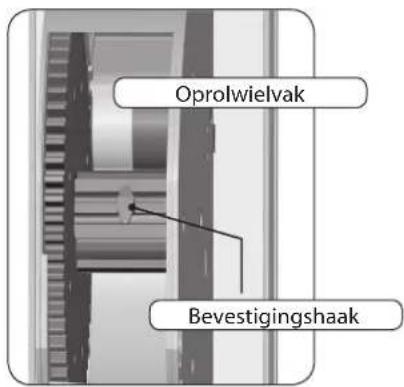

1. Duk zo lang op de Omhoog-toets tot de bevestigingshaak in het oprolwielvak goed bereikbaar is.

Omdat er nog geen eindposities ingesteld zich, blijf de aandrijving staan als u de toets loslaat.

1. Trek de stekker weeur uit het stopcontact.

10. Band invoeren en bevestigen

NL

1. Geleid de band van boven in de RolloTron Basis 1100.
   Geleid de band verder in het apparaat, zoals afgebeeld in de dwarsdoorsnede en schuif cervolgens de band van boven over de bevestigingshaak.
2. Steek de stekker weer in het stopcontact.
3. Op de Omhoog-toets tot de band een keer helemaal rond het oprolwiel is gedraaid.
4. Trek de band bij het oprollen zo strak dat de bandgeleider meedraait.
5. Trek de stekker weeer uit het stopcontact.
6. Zet verzolgens de meegeleverde afdekking van het oprolwielvak.

11. De RolloTron Basis 1100 inbouwen

Monteer de RolloTron Basis 1100 zo recht möglichk, zodat de band juist kan worden afgerold.

Zorg ervoor dat de RolloTron Basis 1100 vrij in de band-kast zit en Niet te zich降到 het muurwerk ligt. Dit kan anders lawaai verroorzaken.

1. Schuif de RolloTron Basis 1100 in de bandkast en schroef de bandoproller met de meegeleverde schroeven vast.

WAARSCHUWING!

Beschadigde aansluitkabels können kortsluitingveroorzaken.

Let erop dat de aansluitkabel correct in het kabelkanaal ligt, anders kan de kabel bij het vastschroeven afgekneld worden en beschadigd raken.

1. Steek de stekker wee in het 230V / 50Hz stopcontact.

Laat het rolluik helemaalaar beneden zakken tot de lamellen volledig gesloten+zijn.

12. Eindpositions instellen

Belangrijke aanwijzingen voor het instellen van de eindposities

Stel de eindposities in om het rolluik bovenaan en onderaan op de door u gewenste posities te doein stoppen. U moet algid bevide eindposities instellen, anders kunnener storingen optreden.

Zonder eindpositie-instelling blijdt de RolloTron Basis 1100 slechts zolang lopen als een van de twee bedieningstoetsen ingedrukt is.

Zonder eindpositie-instelling blijven de automatische functies geblokkeerd.

De bovenste eindpositie instellen

1. +D Druke de toetsen gelijktijdig in en houd ze ingedrukt.

Het rolluik gaat omhoog.

1.1 Trek de band een beetje strak, totdat deze door het gewicht van het rolluik worden gespannen.
2. +Laat de toetsen los zodra het rolluik de gewenste positie voor de bovenste eindpositie heeft bereikt.

Het rolluik stopt en de bovenste eindpositie is opgeslagen.

LET OP!

Het verkeerde instellen van de bovenste eindpositie kan de RolloTron Basis 1100 of de aandrijving overbelasten en beschadigen.

Stel de bovenste eindpositie nicht zodanig in dat\ deze helemaal gegen de aanslag ligt.
Laat de toetsen opijd los en LAST het rolluik Niet over de desbetreffende eindpositieBeen bewegen.

12. Eindpositions instellen

De onderste eindpositie instellen

1. +V De toetsen gelijktijdig indrukken en ingedrukt honden.

Het rolluik beweegt maar beneden.

1. +V Laat de toetsen los zodra het rolluik de gewenste positie voor de onderste eindpositie heeft bereikt.

Het rolluik stopt en de onderste eindpositie is opgeslagen.

Zorg bij het instellen van de onderste eindpositie ervoor, dat de band bij het bereiken van de eindpositie Niet te slap worden.

Eindpositions wijdigen resp. corrigeren

1. Beweeg het rolluik maar het midden en stel de desbe-treffende eindpositie opnieuw in.

i Na enigeijd moet u eventueel de eindposities opniew instellen, odomat de band door het gebruik van het rolluik langer worden.

13. Manuele bediening

Handmatige bediening is in elke bedrijfsmodus möglichn en heeft voorrang op de geprogrammeerde automatische functies.

1. Het rolluik openen.
   Het rolluik beweegt door een korte druk op de toets maar boven tot de bovenste eindpositie.
2. qf△ Het rolluik tussentijds stoppen.
3. Tet rolluik sluiten.
   Het rolluik beweegt door een korte druk op de toets maar de onderste eindositie.

SO WI

14. Zomer-/wintertijd instellen

NL

De Rollotron Basis 1100 beschikt over een omschakeling tussen zomer-/wintertijd. Daarmee kunt u de interne klok van de bandoproller op de zomer- of wintertijd instellen.

De huidigeijdstatus opvragen

1. Druk kort op de SO/WI-toets.
2. Let op het controelampje.

Het controleampje knippert kort ter bevestiging van het drukken op de SO/WI-toets. Daarna wordt de status van de zomer-/wintertijdinstelling weergegeven.

AAN (10 seconden) = zomertijd

• UIT = winterijd

Standaard wordt de RolloTron Basis 1100 met zomertijd geleverd.

Omschakeling zomer-/wintertijd instellen

1. Druk circa 1 seconde op de SO/WI-toets.
2. De huidige tijdstatus worden omgeschakeld.

15. Automatische klok; korte beschrijving

NL

Voor alle dagen bezelfde schakeltijden

U kunt voor de RolloTron Basis 1100 een openings- en een sluitingstijd instellen. Deze zijn op alleagation van kracht. Zodra het zo LAST is, gaat uw rolluik automatisch open of zich.

Veranderen van schakeltijden

U=kunt de schakeltijden op elk gewenst moment veranderen. Houd er darüber rekening mee dat oude instellen-gen worden gewist als u neue opslaat.

Stel de schakeltijden eenmalig precies in op de tijden dat de rolluiken要去en openen en sluiten.

Als het rolluik bijvoorbeeld elke morgen om 8:00=uur moet opengaan, dan moet u deze schakeltijd's ochtends om 8:00=uur instellen.

U bent verplicht ten minste een schakeltijd in te stellen om de automatische klok te activeren.

15.1 Een openings- en sluitingstijd instellen

Een openingstijd (△) instellen (bijv. om 8:00 u's morgens)

1. + Drukdotoetsentegelijkkortin.
2. Het controleampje knippert en het rolluik beweegt maar boven. De automatische klok is nu ingeschakeld.

Uw rolluik gaat elke morgen automatisch om 8:00研究成果.

15.1 Een openings- en sluitingstijd instellen

Een sluitingstijd () instellen (bijv. om 20:30 u's avonds)

1. +DruDruk de toeetsen tegelijk kort in.
2. Het contrôlelampje knippert en het rolluik beweegt maar beneden. De automatische klok is nu ingeschakeld.

Uw rolluik gaat elke avond automatisch om 20:30 urdicht.

15.2 De automatische klok in-/uitschakelen

Indien nodig kan de automatische klok in- of uitgeschakeld worden.

1. 10k circa 1 seconde op de kloktoets.
2. Let op het controelampje.

Het contrôlelampje knippert kort ter bevestiging van het drukken op de klok-toets. Daarna worden de status van de automatische klok weergegeven.

UIT

De eerder ingestelde schakeltijden bijven opgeslagen.

AAN (10 seconden)

Na een stroomuitval, als er erder ten minste een schakeltijd ingesteld was.

Na een stroomuitval versuschuiven de schakeltijden met de duur van de stroomuitval naaren later tijdstip.Deze要去en dan eventueel opniewuorden ingesteld.

16. Alle instellingen wissen, software-reset

Als u dat wenst, kurz u alle instellingen wissen en de fabrieksinstelingen van de RolloTron Basis 1100 herstellen.

1. Verwijder de afdekplaat van de onderste montageschroeven en de insteltoetsen.

1. • Druke toetsen 4 seconden lang tegelijk in.
2. _bet controlelampje knippert snel.
3. Laat de toets los, daarna+zijn alle instellenen gewist. Eindposities Schakeltijden
4. Na het loslaten van de toetsen gaat het controelampje uit.

17. De RolloTron Basis 1100 demonteren (bijv. voor verhuizing)

1. Verwijder de afdekplaat van de onderste montageschroeven en de insteltoetsen.
2. • Allle instellingen wissen. Druk de toetsen tegelijk 4 secon den lang in.
3. Sut het rolluik volledig.
4. op de omlaag-toets en houd deze ingedrukt.
5. Trek de band waar bij zo ver möglichk maar boven uit de RolloTron Basis 1100.
6. trek de stekker uit het stopcontact.
7. Draai de montageschroeven los en trek de RolloTron Basis 1100 volledig uit de bandkast.

17. De RolloTron Basis 1100 demonteren (bijv. voor verhuizing)

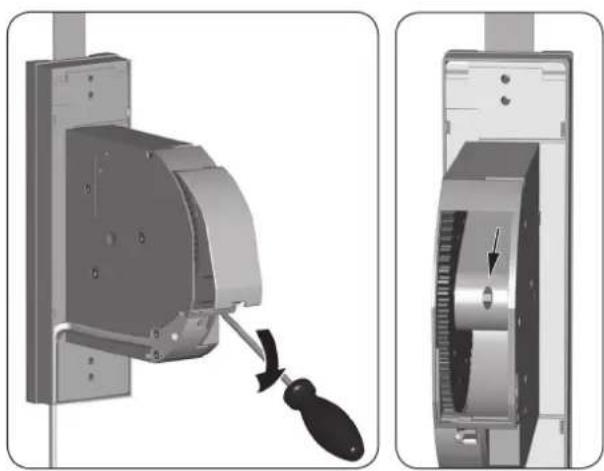

1. Verwijder de afdekking van het oprolwielvak.
2. Controller de positie van de bevestigingshaak.
3. Beweeg de bevestigingshaak indien nodig tot een gemakkelijk bereikbare positie.

VOORZICTIG!

Verwondingsgevaar door het oprolwiel.

Grijp Niet in het oprolwielvak als de motor draait.
Trek aktijd eerst de netstekker uit het stopcontact, voordat u uw hand in het oprolwielvak steekt.

1. Trek de stekker tenslotte weeer uit het stopcontact.
2. Maak de band los van de bevestigingshaak en trek de band volledig vooraanuit de RolloTron Basis 1100.

18. De band bij een defect verwijderen

Als de RolloTron Basis 1100 een keer uittvalt en de motor nicht更是 draait, kunt u met de aandrijfontgrendeling de band volledig uit de bandoproller trekken zonder dat u de band要去 doorknippen.

1.

1. Demonteer de RolloTron Basis 1100 Zoals eerder op pagina 33 getoond.

WAARSCHUWING!

Er bestaat verwondingsgevaar als het rolluik ongehinderd maar beneden kan vallen.

Voorkom dat het rolluik maar beneden valt.
Houd de band goed vast, anders valt het rolluik ongehinderd maar beneden.
Laat u door een tweede person helpen bij het ontgrendelen.

1. Ontgrendel de aanrijving met behulp van de meegeleverde ontgrendelingsklem. Bij het drukken要去 u eenkleine waarstand overwinnen.
2. Houd de ontgrendelingsklem ingedrukt en trek verzolgens de band zover möglichk UIT de RolloTron Basis 1100.
3. Maak de band los van de bevestigingshaak en trek de band volledig uit de RolloTron Basis 1100.
4. Steek de ontgrendelingsklem wee terug in de houder.

19. Wat te doen wanner...?

NL

Storing Mogelijkoorzaak / oplossing
... de RolloTron Basis 1100 Niet functioneert? Controleer de voeding incl. aansluitkabel en aansluitstekker.
... de RolloTron Basis 1100 op de ingestelde schakel-tijd Niet reageert?	a) Misschien was er een stroomuitval. Stel de schakeltijden opnieuw in, zie pagina 30.
	b) De eindposities zich nog nicht ingesteld. Stel de eindposities in, zie pagina 26.
... het controlelampje (LED) knippert?	Misschien was er een stroomuitval. Stel de schakeltijden opnieuw in, zie pagina 30.
... het rolluik op de ingestelde eindposities zicheer blijft staan?	Het is mogelijk dat de eindposities verschoven zich, doordat de band is uitgerekt. Stel de eindposities opnieuw in, zie pagina 26.
... het rolluik blijft staan zodia de bedieningstoets worden losgelaten?	De eindposities zich noq nit ingesteld. Stel de eindposities in, zie pagina 26.
... de RolloTron Basis 1100 verkeerd draait? Waarschijnlijk werkde band verkeerd rond het oprolwiel gelegd, zie pagina 23.
... het rolluik bij het omhoog bewegen plotseling blijft staan?	a) De aandrijving is eventueel geblokkeerd, bijv. doordat het rolluik is vastgevroren of door andere obstakels.
	b) Het rolluik beweegt eventueel Niet gemakkelijk genoeg. Controllerer het rolluik en de rolluikgeleiding.
	c) Het rolluik is eventueel te zwaar. De maximale trekkracht van de bandoproller is overschreden, zie pagina 39.

19. Wat te doen wanner...?

NL

Storing Mogelijkoorzaak / oplossing
... het rolluik bij hetশonderen bewegen blijft staan?	a) Het rolluik kan eventuele op een obstakte zichgelopen.Beweeg het rolluik waar omhoog en verwijder het obstakte.
	b) De lamellen zichverschoven.Beweeg het rolluik waar omhoog en richt de lamellen uit.
	c) Het rolluik sleept in de rolluikkast gegen het vensterraam door ontbrekende aandrukrollen of er is isolatiematerialiaal losgeraatk en dit blokkeert het rolluik.Open de rolluikkast en verhelp het probleem. Smeer indien nodig moeilijk lopendeplaatsen in met was.
	d) Het rolluik is eventueel te Licht.Verzwaar het rolluik door bijvoorbeeld in de onderste lamel een plat stuk ijzer te schuiven.
... het controleampjes knippert en de RolloTron Basis 1100 Niet maar boven ofশbeneden wil?	De maximale looptijd van de aandrijving is overschreden,zie paginga 6/15.De motor is te warm. Na circa 1aar is de bandoproller waar be-drijfskaar.
... de RolloTron Basis 1100 manueel of automatisch Niet meer juist reageert?	De RolloTron Basis 1100 is zicheer medrijfskaar. Voer een soft-ware-reset overeenkomstig paginga 32 uit en test de RolloTron Basis 1100 met de fabrieksinstellingen.

20. Aanwijzingen over service en onderhoud

Service Reiniging

VOORZICHTIG!

Een gebrekkig onderhoud kan Personen in gevaar brengen door beschadiging van uw RolloTron Basis 1100 en de rolluikinstallatie.

Controller regelmatig uw RolloTron Basis 1100 en alle componenten van uw rolluikinstallatie op beschadiging.
- Controller regelmatig of de RolloTron Basis 1100 correct functioneert.
- De buismotor mag nicht beschadigd zich.
- De band mag Niet ultrafelen.
- De bandgeleider aan de rolluikkast moet.altijdlicht lopen.
- De wikkelschijf in de rolluikkast要去 sterk zich en vast zitten. Hij kan na langer gebruik los raken.
Laat beschadigde onderdelen door uw rolluikspecialist verrangen.

U kurz de RolloTron Basis 1100 met een Lichtjes vochtige doek reinigen. Gebruik geen agressieve of schuren de reinigingsmiddelen.

21. Trekkrachtdiagram

1
5
Bandlength [m]

① Trekgewicht [kg]
② Banddikte 1,0 mm
3 Banddikte 1,3 mm
4 Banddikte 1,5 mm
5 Bandlengte [m]

22. Vereenvoudigde EU-conformiteitsverklaring

CE Hiermee verkaart RADEMACHER Geräte-Elektronik GmbH dat de RolloTron Basis 1100 voldoen aan de richtlijn 2006/42/EG (machinerichtlijn) en 2014/30/EU (EMC-richtlijn).

De volledige tekst van de EU-conformiteitsverklaring is aan het product toegevoegd en ligt ter inzage bij de fabrikant.

RADEMACHER Geräte-Elektronik GmbH
Buschkamp 7
46414 Rhede (Duitsland)

23. Toebehoren

Om de RolloTron Basis 1100 aan deplaatselijke omstandigheden aan te passen is een omvangrijk assortmenttoebehoren beschikbaar.
Informatie over het toebehoren vindt u op: www.rademacher.de/zubehoer

24. Garantievoorwaarden

NL

RADEMACHER Geräte-Elektronik GmbH verleent 36 maanden garantie op weitere apparaten die in overeenstemming met deze handleiding gemonteerd zijn. De garantie dekt alle constructie-, materiaal- en fabricagefouten.

De wettelijk aanssprak op garantie blijft hierdoor onaangetast.

Niet onder de garantie vallen:

Onjuiste montage of installment
Niet inucht nemen van de montage- en gebruiks-aanwijzing
Oneigenlijke bediening of oneigenlijk gebruik
Inwerkingen van buitenaf zoals stoten, slagen of weersinvloeden
Reparaties en veranderingen door derden en/of nicht-bevoegde Personen
Gebruik van ongeschikt toebehoren
Schadeveroorzaakt door ontoelaatbare overspanning (bjv. blikseminslag)
Functiestoringen ontstaan door radiografische freu-quentiestoringen en andere radiografische storingen

Voorwaarde voor de garantie is dat het neue apparaat bij een door ons geauthoriseerde specialzaak is gekocht. Hiervoor hebben we als bewijs een kopie van de rekening nodig.

Gebren die binnen de garantieperiode optreden, za RADEMACHER kosteloos verhelpen, ofwel door reparatie of verranging van de betreffende onderdelen, ofwel door levering van een gelijkwaardig of een{nieuw apparatus. Vervangende leveringen of reparatives die onder de garantie vallen, leiden Niet tot verlenging van de oorspronkelijke garantieperiode.

RADEMACHER

46414 Rhede (Duitsland)

[e-mail]

www.rademacher.de

Service:

Hotline [phone]*

Fax [phone]

• 30 seconden Gratis, daarna 14 cent/minuut via het Duitse netwerk voor vaste telefonie of max. 42 cent/minuut via het Duitse netwerk voor mobiele telefonie (geldt alleen in Duitsland)

NL Elektrische bandoproller voor rolluiken RolloTron Basis 1100 Vertaling van de originele gebruiks- en montagehandleiding
