| Producttype | Garagedeuraandrijving |
| Merk | RADEMACHER |
| Model | RolloPort SX5 DuoFern |
| Voeding | 220-240 V / 50-60 Hz |
| Vermogen | 150 W |
| Stand-by verbruik | < 1 W |
| Aandrijving | 24 V DC, getande riemaandrijving |
| Maximale trekkracht | 900 N (90 kg) |
| Opensnelheid | 11 / 15 / 19 cm/s (instelbaar) |
| Sluitsnelheid | 11 cm/s |
| Maximale loop hoogte | 2550 mm |
| Totale lengte (standaard montage) | 3475 mm |
| Totale lengte (90° montage) | 3335 mm |
| Toegestane deurtype | Kipdeuren en sectionale deuren |
| Max. deurafmetingen | 5,5 m x 2,55 m (sectionaal) / 5 m x 2,3 m (monoblok) |
| Max. deurgewicht | 157 kg (sectionaal) / 126 kg (monoblok) |
| Toegestane omgevingstemperatuur | -10 °C tot +40 °C |
| Ingebouwde verlichting | LED, uitschakelvertraging 3 min |
| Radiofrequentie | 433 MHz (afstandsbedieningen) / 434,5 MHz (DuoFern) |
| Radiobereik | 50 m in open veld, 30 m in gebouw |
| Max. aantal DuoFern zenders | 20 |
| Comfortfuncties | Softstart, Softstop, obstakeldetectie, noodontgrendeling, automatische sluiting, alarm, Back-Jump |
| Onderhoud | Maandelijkse controle van veiligheidsvoorzieningen, jaarlijkse smering, professioneel onderhoud |
| Garantie | 36 maanden |
Veelgestelde vragen - RolloPort SX5 DuoFern RADEMACHER
Gebruikersvragen over RolloPort SX5 DuoFern RADEMACHER
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Garagepoort in PDF-formaat gratis! Vind uw handleiding RolloPort SX5 DuoFern - RADEMACHER en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. RolloPort SX5 DuoFern van het merk RADEMACHER.
GEBRUIKSAANWIJZING RolloPort SX5 DuoFern RADEMACHER
NL Garagepoortaandrijving RolloPort SX5 DuoFern
Vertaling van de originele gebruiks- en montagehandleiding. 1
... met de aanschaf van deze garagepoortaandrijving hebt u gekozen voor een kwaliteitproduct van het bedrijf RADEMACHER. Wij danken u voor uwvertrouwen.
De RADEMACHER garagepoortaandrijving is ontworpen voor maximaal comfort. Overeenkomstig once hoge kwaliteitseisen waarvan wij Niet afwijken en nauitgebrede testsন bij er trots op u dit innovatieve product te konnen presenteren.
Daar hebben alle uiterst bekwame medewerkers van RADEMACHER hun steentje toe bijgedragen.
Deze handleiding...
...beschrijft hoe u bij de montage, de elektrische aansluiting en de bediening van de RolloPort SX5 DuoFern te werk要去 gaan.
Lees deze handleiding nauwkeurig voordat u met de werkzaamheden begint en neem alle verilgheidsaanwijzingen in ache.
Deze gebruikshandleiding maakt deel uit van het product, bewaart u deze op een goed bereikbare plaats. Voeg deze gebruikshandleiding bij afgifte van de garagepoortaandrijving aan derden toe.
Bij schade die door het Niet naleven van deze handleiding en de veiligheidsaanwijzingen ontstaat, vervalt de garantie. Ook voor gevolgschade konnen wij Niet aansprakelijk worden gesteld.
i Geache klant... 2
1. Omvang van de levering 4
2.Overzicht 5
3. Verklaring van de tekens 6
4. Veiligheidsaanwijzingen 6
5. Beoogd gebruik 8
5.1 Gebruiksvoorwaarden... 8
6. Oneigenlijk gebruik 9
7. Toegestane types garagepoorten 10
7.1 Niet toegestane types garagepoorten 10
8. Functiebeschrijying 11
8.1 Korte beschrijving van de comfortfuncties 11
8.2 Functiebeschrijving van de noodontgrendeling. 12
8.3 Functiebeschrijving van de obstakelherkenning 12
8.4 Maandelijkke controle van de obstakelherkenning (krachtbegrenzing) 13
9. Service 13
10. Belangrijke montage-instructies 14

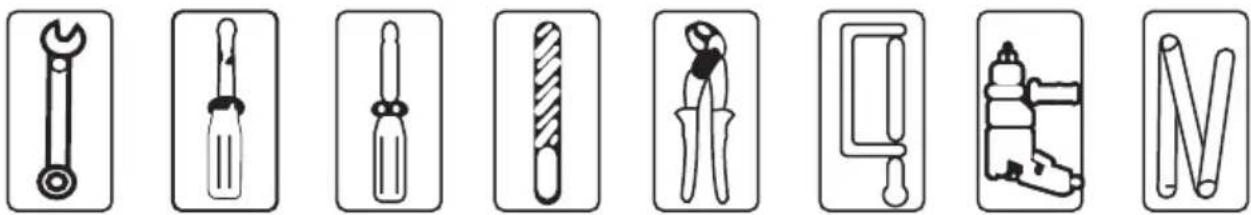

10.1 Benodigd gereedschap 15
10.2 Verwijderen van de poortver-grendelingen 15

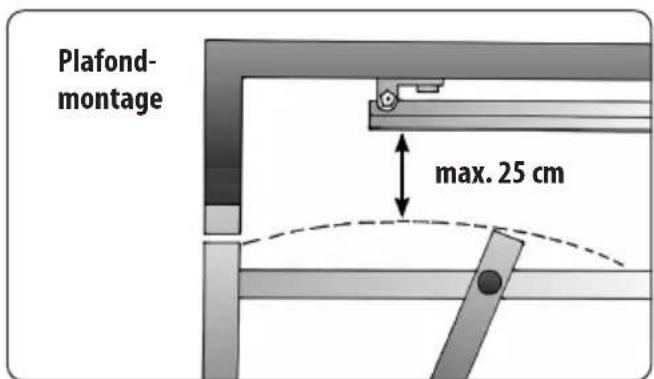

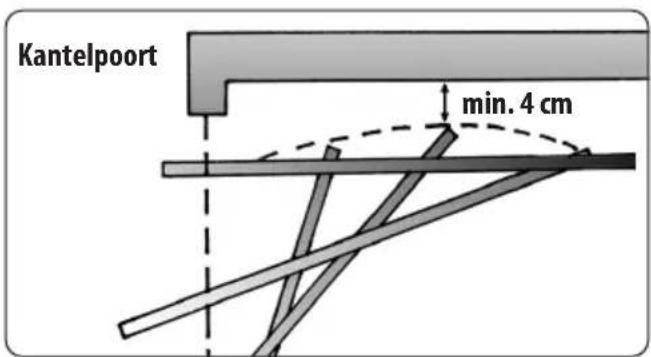

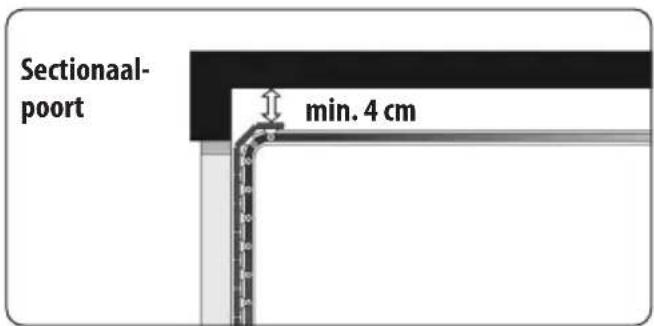

10.3 Neem de maat op 16
10.4 Rails in elkaar zetten.. 17
10.5 Span de tandriem op 17

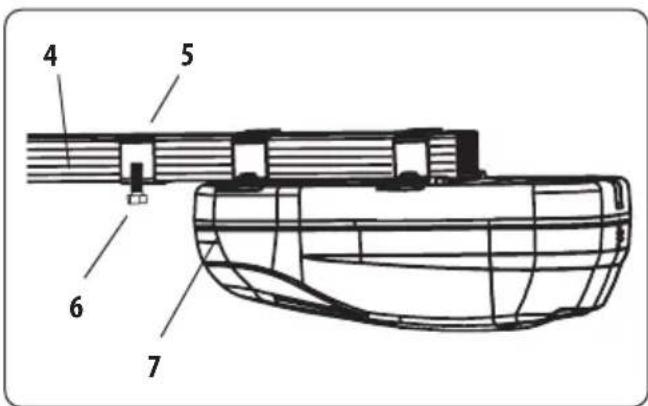

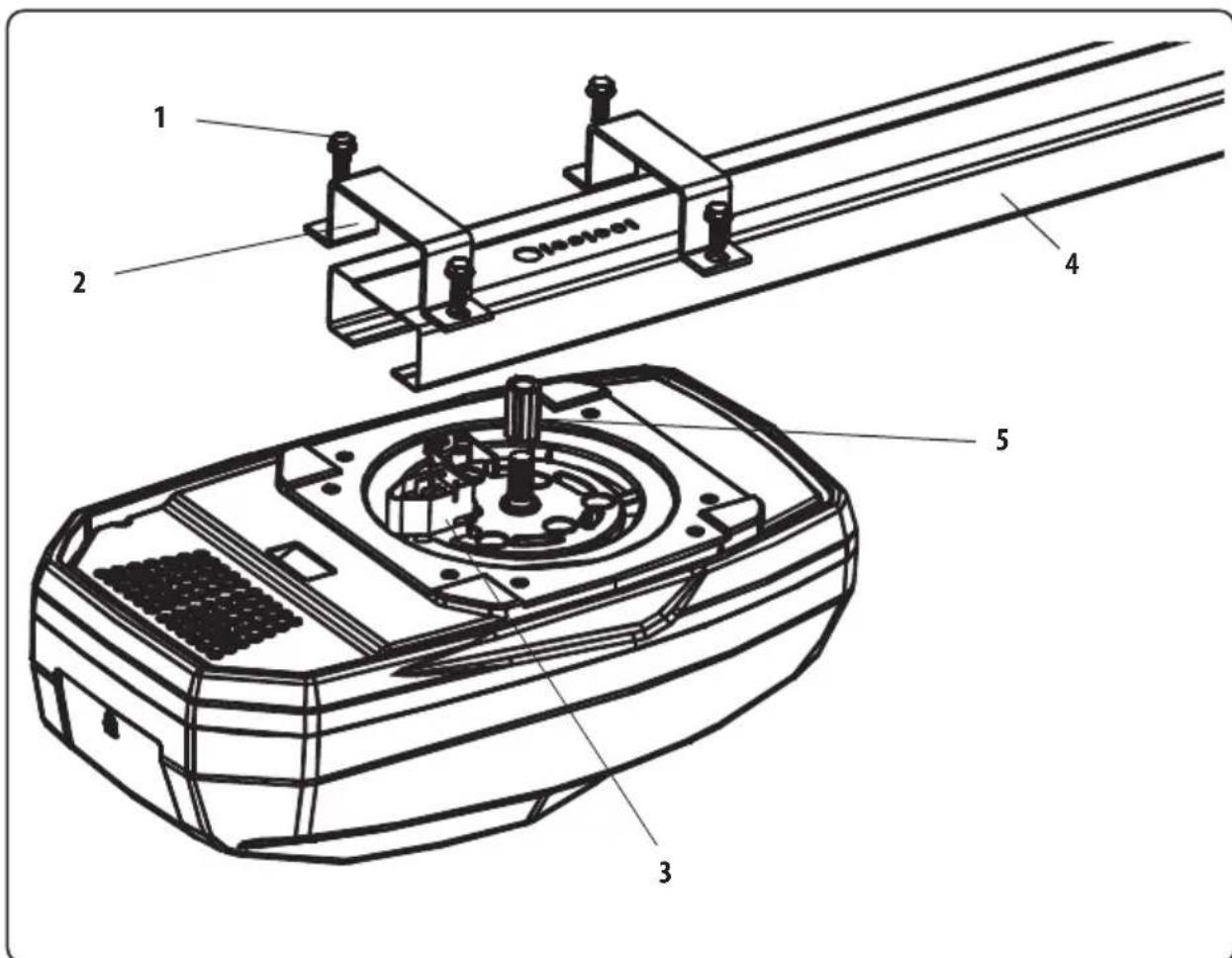

10.6 Verbinding van de aandrijfbehuizing met de rail 18
10.7 Verbinding van de aandrijfbehuzing met de rail (90° montage) 19

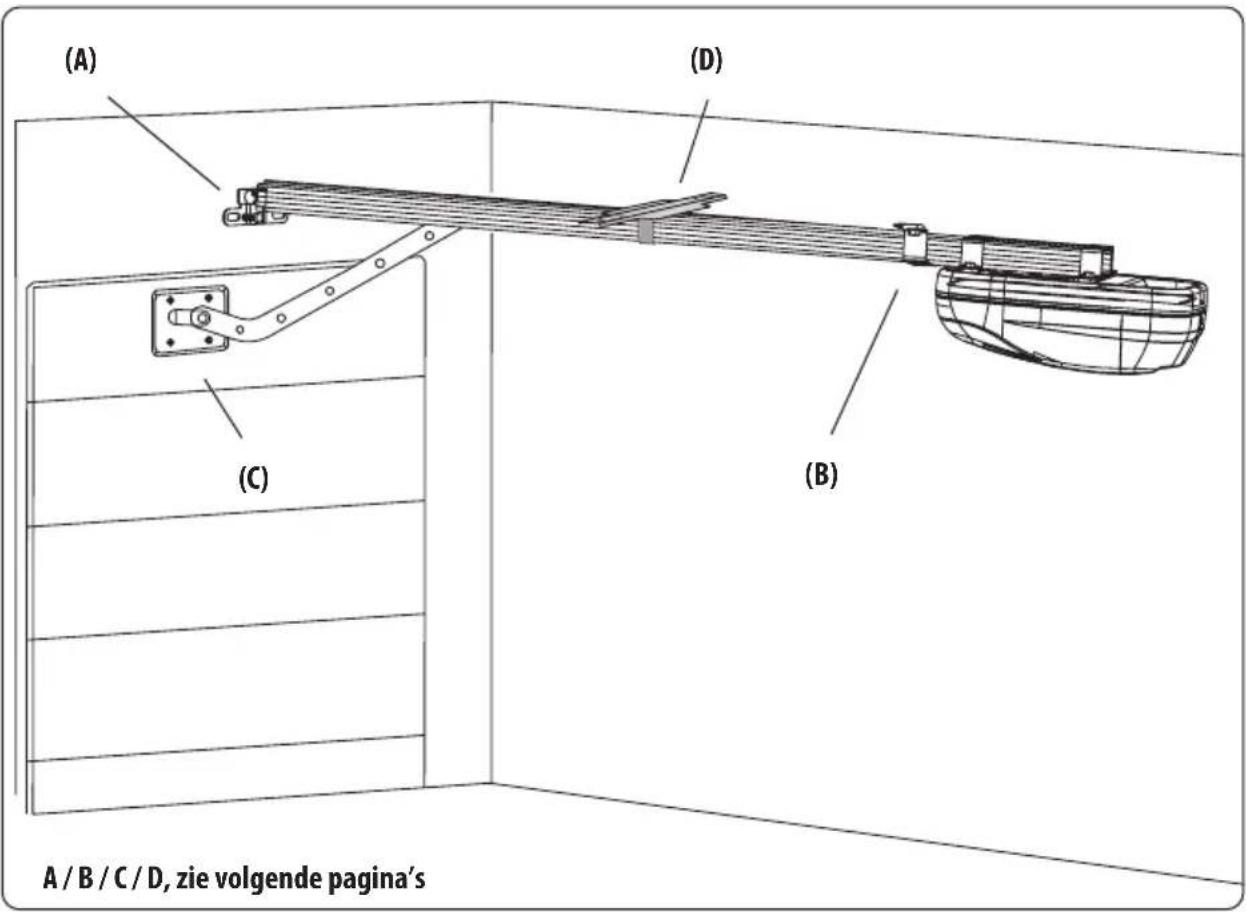

10.8 Bevestiging van de aanrijving en de rail 20

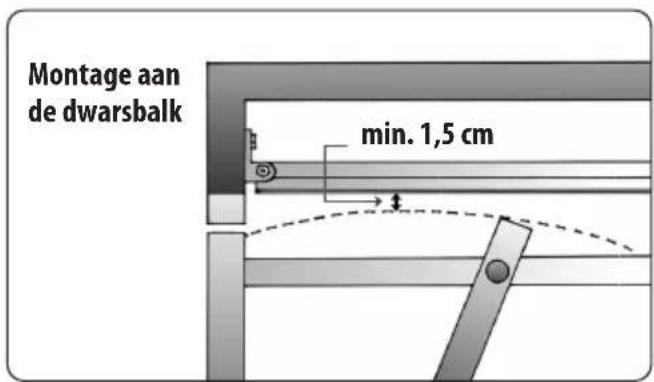

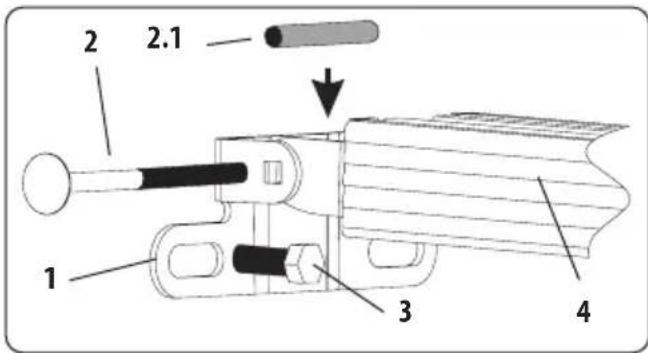

10.9 (A) Montage van de beugelplaat van de dwarsbalk (1) 21
10.10 (B) Montage van de houder (5) aan de aandrijfkop (7) 21

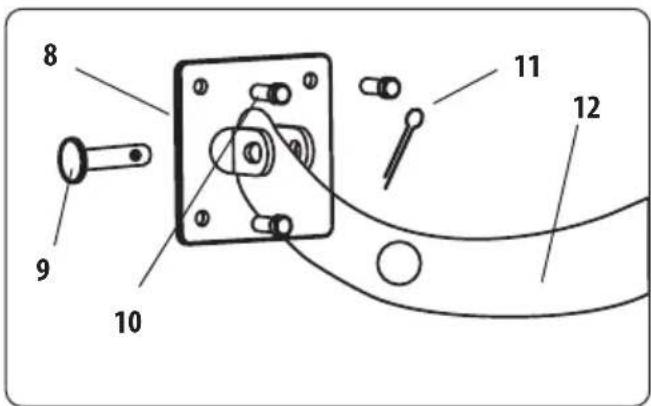

10.11 (C) Montage van de beugelplaat van de poort (8) 22

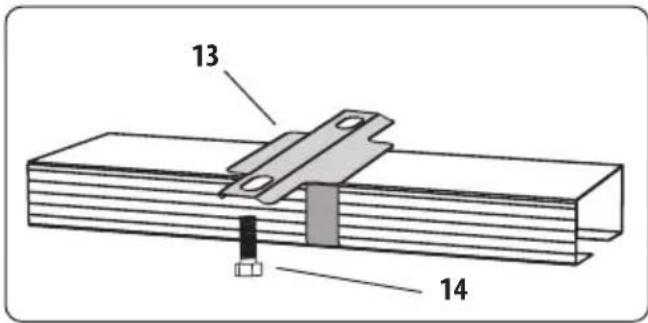

10.12 (D) Montage van de ophanging van het middenstuk (13). 23

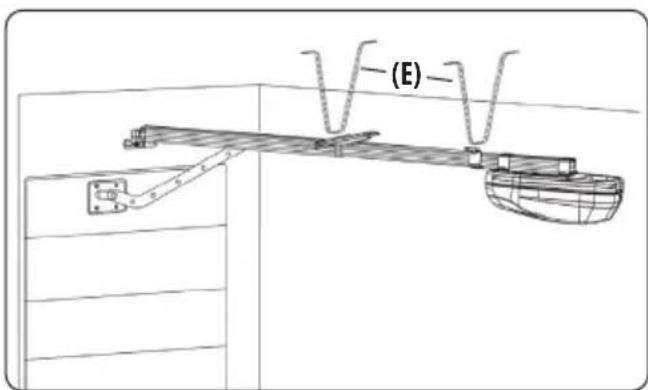

10.13 (E) Montage met de geperforeerde hoekstukken 23
10.14 Belangrijke aanwijzingen na de montage 24
10.15 Aanwijzingsborden met waarschuwingen aanbrengen 24
10.16 De poort gereedmaken voor bedrijf....24
- Programming 24
11.1 De bovenste eindpositie instellen / Bovenste eindpunt instellen 25
11.2 Onderste eindositie instellen 25
11.3 Referentietest voor krachtmetinguitvoeren 26
11.4 Krachtbegrenzing bij behoefte aanpassen 27
11.5 Alarminstelling 28
11.6 Automatische instelling van de sluitingstijd 28
11.7 2000-cycli-alarinstelling.. 29
11.8 Instellen van de openingstijden....30 11.9 Inschakelen van de backjumpfunctie..31
11.10 Programmering voltooien.. 32 - Handzender en/of DuoFern HomePilot aan- en afmelden 33
- Gebruik en montage van een lichtsensor 34
- Aansluiting extra elektrische inrichtingen.....34
14.1 Aansluitingsschemavoorextra elektrische installations 35 - Handmatige bediening van de poort 36
- Handleiding voor de gebruiker 37
- Technische gegevens 38
17.1 Toegestane afmetingen garagepoorten 38
18.Opheffen van storingen 39 - Vereenvoudigde EU-conformiteitsverklaring..40
- Milievriendelijk verwijdering 40
- Garantievoorwaarden 41
1.
11.
2.
12.
3.
13.
4.
14.
5.
15.
6.
16.
7.
17.
8.
18.
9.
19.
10.
20.
Vergelijk na het uitpakken de inhoud van de verpakking met de informatie over de omvang van de levering:
- 1x Aandrijving
- 1 x Bedieningshandleiding
- 2 × Handzender
- 1 x Poortverbindingsstuk, gekromd
- 1 x Middenstuk
6.3xHouder - 1 x Beugelplaat dwarsbalk
- 1 x Beugelplaat poort
9.1 x Veeltandbout - 8 x Zeskant-plaatschroef (6 x 15 mm)
- 1 x Schroef (6 x 80 mm) met zeskantmoer en beschemhuls
- 1x Bout (8× 20mm)
- 1 x Splitpen (2 x 20 mm)
- 4 × Schroef (8 × 20 ~mm) met zeskantmoer en sluitring
- 6 x Pluggen (10 mm)
- 6 × Zeskantschroef (8 × 60 ~mm)
- 1 x Slagpen
- 2 x Geperforeerde hoekstukken
-
- driedelige rail + twee koppelstukken
- 1 x Externe ontgrendeling

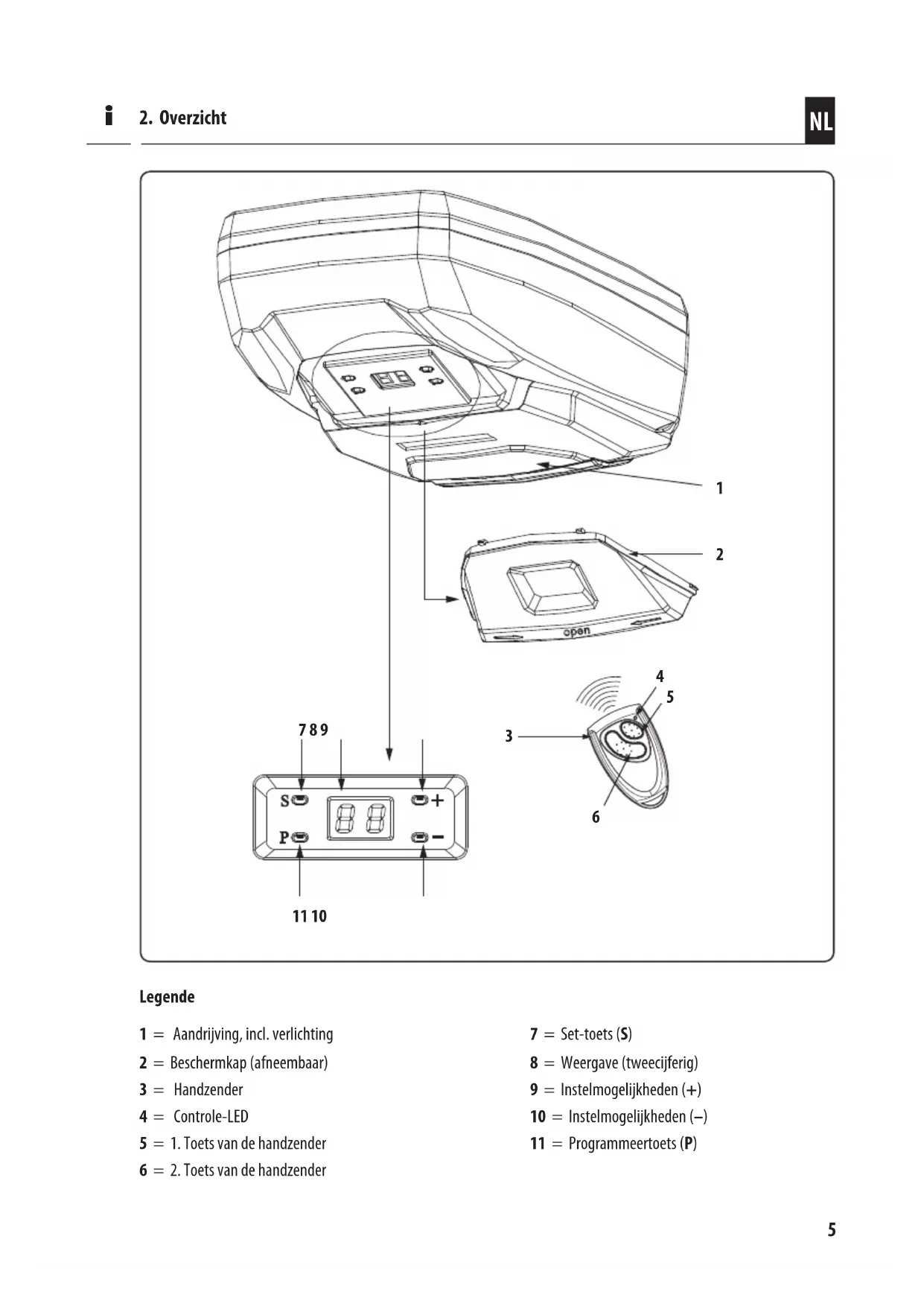

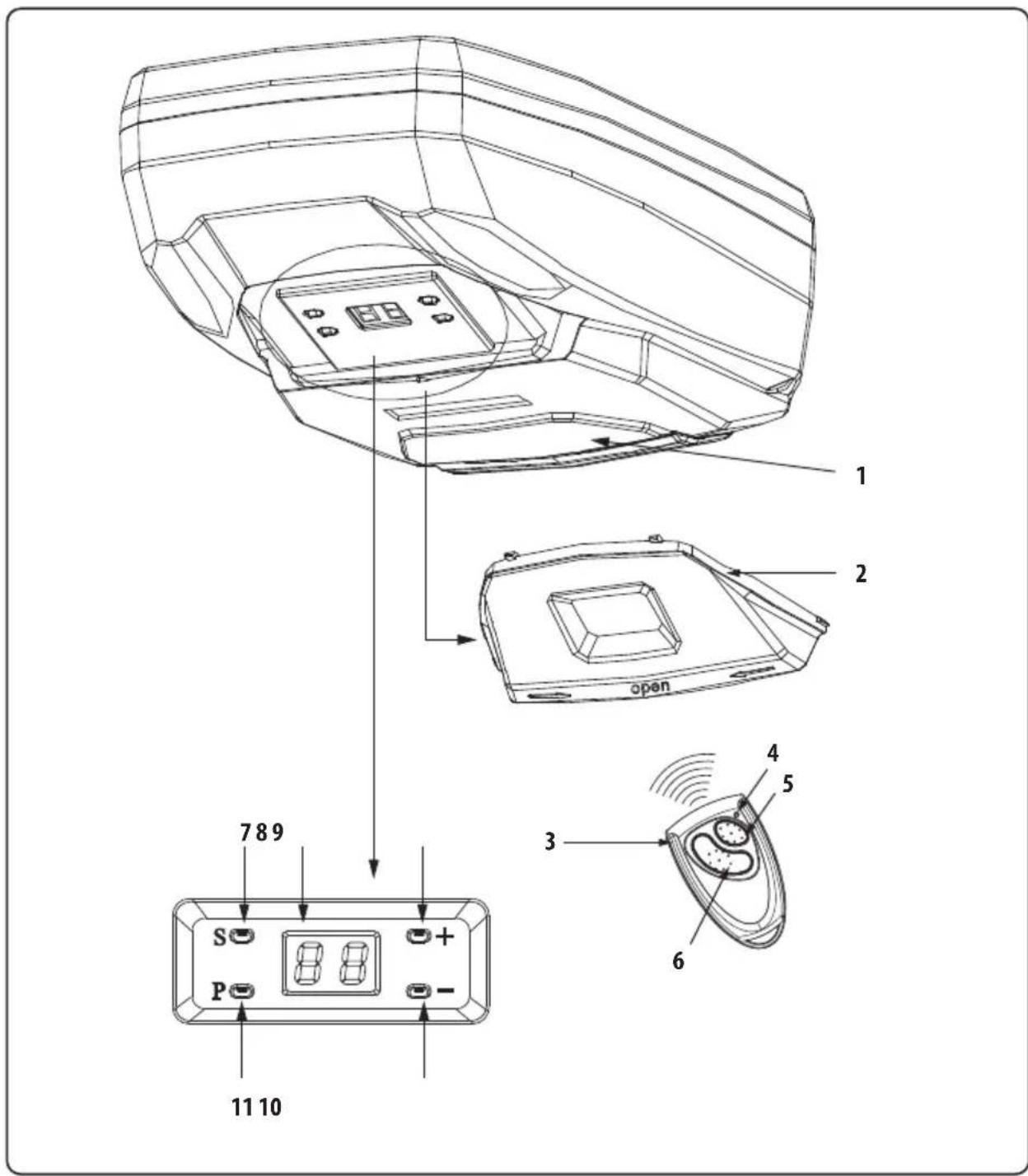

Legende
1 = Aandrijying, incl. verlichting
2 = Beschermkap (afneembaar)
3 = Handzender
4 = Controle-LED
5 = 1 .Toets van de handzender
±b6 = ±b2 .Toets van de handzender
7 = Set-toets (S)
8 = Weergave (tweecijferig)
9 = Instelmogelijkheden (+)
10 = Instelmogelijkheden (-)
11 = Programmeertoets (P)
LevensgevaardoorElektrischeschok.
Dit teken wijst u op gezaren bij werkzaamheden aan elektrische aansluitingen, onderdelen, enz. Hier zijn veiligheidsmaatregelen ter bescherming van de gezondheid en het leven van de betrokken persono vergist.
Zo waarschuwen we voor verkeerd gebruik dat tot lichamelijke letsels of materiele schade kan leiden.
Volg alkijd alle vermelde veiligheidsaanwijzingen op.
4. Veiligheidsaanwijzingen
Het Niet-opvolgen van de instructies en veiligheidsaanwijzingen uit deze handleiding kan tot zwaar persoonlijk letsel leiden, bijv. door hetbekneld raken in de poort.
Volg alle instructies uit deze gebruiks- en montagehandleiding op, om aan de veiligheidsvoorschriften van de normen EN 13241-1, EN 12445 en EN 12453 te voldoen en gebruik de installment pas nadat eenvakman gecontrolererd heeft of deze aan de norm volderoot.
Bij werkzaamheden aan elektrische systemen bestaat levensgevaar door elektrische schok.
Laat alle werkzaamheden aan de aandrijving en elektrische systemen uitsluitend door een erkende elektricien en overeenkomstig de aansluitingsaanwijzingen in deze handleiding uitvoeren, zie pagina 34.
Trek voor alle werkzaamheden aan de poort of de poortaandrijving (bijv. reiniging, onderhoud of verwangng van onderdelen) altijd de stekker uit het stopcontact.
Het gebruik van defecte apparaten kan leiden tot gevaar voor Personen en materiaèle schade (elektrische schok of kortsluiting).
Gebruik nooit defekte of beschadigde apparaten.
Controller de aandrijving en de netkabel op beschadiging.
Bij een beschadiging van de netkabel要去 deze door de fabrikant, de bevoegde klantendienst of andere gekwalificeerdevaklui worden verrangen om risico's te vermijden.
Belangrijke veiligheidsaanwijzingen; het nege- ren ervan kan materièle schade veroorzaken.
A.u.b. alle op deutsche manier gekenmerkte aanwijzingen in ache nemen en opvolgen.
OPMERKING!
Op deze wijze makeen wij u attent op andere belangrijke aanwijzingen voor het correct functioneren van het apparaat.
STOP
Neem a.u.b. met once serviceafdeling contact op (zie pagina 42) indien u schade aan het apparaat constateert.
Defecte poorten kuren leiden tot ernstig letsel.
De loop van de poort mag Niet door slecht afgestelde veren of door slecht werkende poortophangingen resp. poortconstructies gehinder worden.
Er bestaat verwondingsgevaar door de sterk gespannen poortveren. Vervang nooit zich de poortveren.
Laat alle werkzaamheden aan het poortmechaniek en de veren alleen door een erkendvakmanuitvoeren.
STOP
Bij uitoefening van kracht op de poorten bestaat er gevaar voor beknellingen en uitzwenken aan de sluitzijdes.
Let erop dat er zichijdens bedrijf geen Personen in het zwenkbereik van de garagepoort bevinden.
Wordt de garagepoortaandrijving automatisch bestuurd (bijv. in combinatie met de HomePilot) en kan hij waarom onverwacht gaan lopen, zorg er dan voor dat niemand in het bewegende bereik van de poort is.
Belangrijke veiligheidsinstrumenties.
Voor de veriligte van Personen is het belangrijk om alle instructies op te volgen. Bewaar deze gebruiks-aanwijzing op een verilige plaats.
Door oneigenlijk gebruik bestaat er verhoogd gevaar voor verwondingen.
Grijp nooit in de bewegende poort of in bewegen de onderdelen.
U mag de poort nooit zonder extra veiligheidsinstallaties (bijv. lichtsensor) buiten eigien blikveld in beweging zetten, zie pagina 34.
Instrueer alle personen in het veilige gebruik van de garagepoort.
Dit apparaat kan door kinderen vanaf 8aar, mensen met een lichamelijke, sensorieche of geestelijk beperking, of mensen met een gebrek aan ervaring en kennis onder toezicht gebruikt worden, als ze geinstrueerd zijn in het veilige gebruik en de gebruiksrisico's kennen.
Verbied kinderen met de poort en de handzender te spelen.
Berg de handzender zo op dat ongewenst bedrijf, bijv. door spelende kinderen, nicht möglichk is.
Reiniging en onderhoud door gebruiker mogen Niet door kinderen zonder toezicht uitgevoerd worden.
Laat niemand onder de bewegende poort door lopen.
Houd kinderen op een veilige afstand van de bewegende poort.
Rijd uitsluitend de garage in of uit als de poort volledig open is en stilstaat.
Bij onjuiste of defecte veiligheidsinstallaties bestaat er verwondingsgevaar of risico van materiele schade.
Controller voor de eerste inbedrijfstelling en daarna een keer per maand of de veiligheidsinstallaties correct functioneren (bijv. de krachtbegrenzing).
Zet de veiligheidsinstallations nooit buiten werking.
Houd de poortaanslag aan de grond vrij van ijs, sneeuw, vuil en stenen.
Het stopcontact en de stekker要去en algijd vrij toegankelijk+zijn.
De levensduur van de opener is 25.000 cycli.
Elke staalkabel要去eveiligheidsfactor hebben van Niet minder dan 6(minimale breeksterkte/statichebelastingvaneen kabel).
Touwtrommels要去en een steekcirkeldiameter (PCD) hebben die minstens 20 keer de touwdiameter bedraagt.
Gebruik de garagepoortaandrijving uitsluitend:
voor het openen en sluiten van garagepoorten,
zie pagina 10/38.
in privébereik
in overeenstemming met de instructies en veiligheidsaanwijzingen van deze handleiding. Een ander gebruik is Niet toegelaten.
Garagepoortaandrijvingen met automatisch bedrijf (bijv. RolloPort SX5 DuoFern)要去en behalte over een standard ingebouwde krachtbegrenzing over een extra aangesloten veiligheidsinstallatie beschikken (bijv. een lichtsensor).
De RolloPort SX5 DuoFern mag alleen met een extra aangesloten lichtsensor in het automatisch bedrijf (automatisch sluiten) gezruikt worden,zie pagina 34.
Een gebrekig onderhoud kan Personen in ge-vaar brengen door beschadiging van uw gara-gepoortaandrijving, de bijbehorende veiligheidsinstallaties of de garagepoort zelf.
Neem de onderhoudsintervallen in acht,
zie pagina 13.
Controller regelmatig de veiligheidsinstallations, zie pagina 13.
Het Niet-opvolgen van de instructies uit deze handleiding kan tot zwaar persoonlijk letsel leiden, bijv. door het bekneld raken in de poort.
Volg alle instructies op. Het is uiterst belangrijkijdens het installmentieproces deze gebruiks- en montagehandleiding op te volgen, om aan de veiligheidsvoorschriften van de normen EN 13241-1, EN 12445 en EN 12453 te voldoen.
5.1 Gebruiksvoorwaarden
Gebruik de RolloPort garagepoortaandrijving alleen in droge ruimtes.
De garagepoortaandrijving moet gemakkelijk met de hand geopend en gesloten+kennen worden. Hij mag Niet klemmen.
Zorg ervoor dat de plafondrails.altijd vet-en stofvrij zij. Vervuilde plafondrails hinderen een feilloze werking.
Op deplaats van montage要去 een vrij toegankelijk 220 - 240 V/50 - 60 Hz stopcontact aanwezig়.
De afstandsbediening met handzender en de inbouw en het gebruik van het radiografische DuoFern systeem en+zijn componenten (bijv. RolloPort SX5 DuoFern) is alleen toegelaten bij installations en apparaten waar bij een storing van de zender of de ontvanger geen gevaar betekent voor Personen of zaken resp. waar bij dit risico door andere veiligheidsinstallations worden afgedekt.
OPMERKING!
Radio-installations die opdezelfde frequentie zenden,\ kunnen de ontvangst storen.
Het gebruik van de garagepoortaandrijving voor andere doeleinden dan de eerder genoemde is Niet toegelaten.
Dit geldt met name voor:
- alle radiografische handzenders
- de RolloPort SX5 DuoFern
- het radiografisch systeem DuoFern en zijn componenten
Gebruik de genoemde componenten nooit als afstandsbediening voor apparaten en installations waaraan verhoogde veiligheidstechnische eisen worden gesteld of waar bij een verhoogd ongevalnrisico bestaat. Hiervoor zijn bijkomende veiligheidsinstallaties nodig. Houd rekening met de betreffende wettelijkke regelingen voor het inrichten van dergelijkte installaties.
Monteer de garagepoortaandrijving nooit buiten.
De RolloPort garagepoortaandrijving mag voor de volgende toepassenen Niet gebruikt worden:
in bedrijven
Voor de aandrijving van andere voorwerpen
voor permanent gebruik
Let op de bewegende deur en houd mensen weg tot de deur volledig open of dicht is.
WAARSCHUWING
De bediener要去ijdens de reiniging, het onderhoud en het verwangen van onderdelen worden losgekoppeld van de stroombron.
De aandrijving mag Niet zonder toezicht worden gebrukt op een deur met een loopdeur.
Als het opnieuw instellen de juiste werkung nicht herstelt, is geauthoriseerd onderhoud nodig.
De RolloPort SX5 DuoFern mag nicht zonder extra aangesloten lichtsensor gebruikt worden,zie pagina 34.
Door ondoelmatige verbouwingen ontstaat letselgevaar.
Verander niets aan de aandrijving, de garagepoort of eventeel aan de bestaande veiligheidsinstallaties, als dit Niet in de handleiding als maatregel beschreiben is. Dergelijkke veranderingen vormen een gevaar voor de bedrijfsveiligheid.
Bij een loopdeur is een bewaking van de deurpositie nodig. Voorkom dat de aandrijving actief wordt, als de deur nog nicht gesloten is.
Aanwijzing over aansprakelijkheid voor het product
Voor schade die door een onjuist of ondoelmatig gebruik ontstaat, is de fabrikant Niet aansprakelijk (zie garantievoorwaarden).

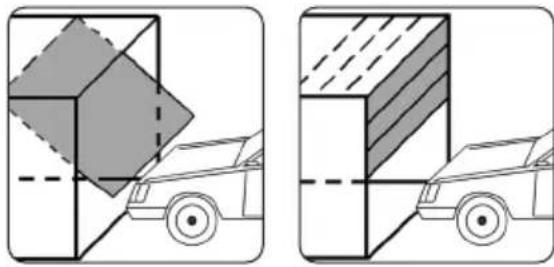

uitzwenkende standard-kantelpoorten
sectionaalpoorten
De poorten要去enlicht lopen en aan de eisen van de volgende normen voldoen:EN 12453 en EN 12604.
Kantelpoorten Verticale sectionaalpoorten
7.1 Niet toegestane types garagepoorten

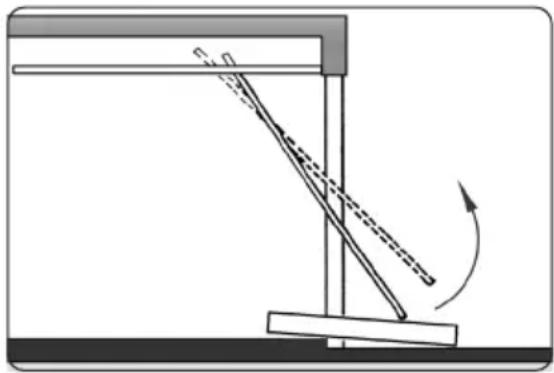

Poortend die een kiep- of draaibeweging vereisen,
mogen Niet met de garagepoortaandrijving
RolloPort gezrukt worden.
Niet uitzwenkende
kantelpoort
De RolloPort SX5 DuoFern is een elektronische garagepoortaandrijving en voor alle gangbare Kantel- ensectionaalpoorten (zie pagina 10) bruikbaar.
Flexibelemontagemogelijkheden
De 90^ draaibare aandrijfeenheid biodt flexibele montagemogelijkheden. Een geluidsarme tandri- maandrijving zorgt voor veilige krachtoverbrenging.
Uitgebreide comfortfuncties
De RolloPort SX5 DuoFern biodt omvangrijke comfortfuncties (zie hoofdstuk 8.1) voor de individuele instelling terplaatse.
Beide garagepoortaandrijvingen zijn met een obstakelherkenning incl. reversiefunctie uitgerust en bezitten een interne noodontgrendeling voor de handmatige bediening bij stroomuitval.
Handmatige besturing ter plaatse
Verder kan er een externe schakelaar voor de handmatige besturing terplaatse worden aangesloten.
RolloPort SX5 DuoFern
De RolloPort SX5 DuoFern is gemaakt voor gebruik in een DuoFern radiografisch netwerk en kan in een DuoFern HomePilot of andere DuoFern besturingen geintegreerd en bestuurd worden.
De RolloPort SX5 DuoFern moet met het DuoFern network worden verbonden.
U moet de RolloPort SX5 DuoFern bij een DuoFern HomePilot, of een ander DuoFern apparaat aanmelden, zodate besturingscommando'suit het DuoFernnetwork kan ontvangen,zie pagina 33.
Lees hiervoor de bedieningshandleiding van het betreffende DuoFern apparatus.
U kunt meer informatatie vinden over het DuoFern systeem op:
8.1 Korte beschrijving van de comfortfuncties
Intelligente microcomputer
Intelligente, computergestuurde, exacte hefpositionering, snelle krachtoverbrenging, terugloop bij optreden van obstakels.
Aandrijving
Geringe geluidsproductie,softstart en softstop beschermen de aandrijving en garanderen een large levensduur.
Displayinformationie
De bedrijfsmodus en het digitale menu worden op het display getoond:
L = Normaal bedrijf
F/H = De elektronica heeft een bout gedetecteerd *
A = De straal van de lichtsensor is onderbroken *
- zie pagina 39 (opheffen van storingen)
Cryptoguard
Roulerende codetechnologie maakt miljarden codecombinations möglichk en maakt iedere handzender uniek, ter bescherming gegen onbevoegde toegang door derden.
Alarmeenheid
Het alarm klinkt als de poort meer dan 10 minuten opengelaten worden. Het alarm eindigt als de poort wee gesloten worden, zie pagina 28'Alarinstelling'.
Noodontgrendeling
De poort kan bij een stroomuitval handmatig bediend worden door aan de kabel van de noodontrgrendeling te trekken.
Automatische sluitfunctie
De automatische sluitingstijd van de poort kan van 30 tot 240 seconden ingesteld worden, die vagina 28/29.
2000-cycli-alarm
Als de aandrijving 2000 cycl di doorlopen heeft, klinkt er een signaaltoon, om de gebruiker eraan te herinneren, dat het mechanische systeem onderhoden moet worden, zie pagina 29.
Verlichting
De garagepoortaandrijving beschikt over een interne, energiezuinige verlichting die na iedere schakelimpuls ingeschakeld worden en automatisch na 3 minutes weeutuitgaat.
Aanvullende aansluitmogelijkheden voor exter- ne toebehoren en de veiligheidseenheid
U kunt aanvullend een externe schakelaar en een infra- rood lichtsensor aansluiten, zie pagina 34.
Openingssnelheid:
De openingssnelheid kan op drie niveaus worden ingesteld. Die is instelbaar van 11cm / sec tot 19~cm/ sec.(fabrieksinstelling),zie pagina 30.
Backjumpsfunctie
Is de backjumpfunctie actief, dan beweegt de aan-rijving na het bereiken van de eindpositie kort in de tegengestelde richting. Daardoor wordt de mechani-sche spanning in beiden eindposities verminderd en is de noodontgrendeling eenvoudiger (zie pagina 31).
De backjumpfunctie kan geactiveerd en gedeactiveerd worden.
8.2 Functiebeschrijving van de noodontgrendeling
De poort kan in geval van stroomuitval door aan een kabel te trekken handmatig bediend worden.
Er bestaat kans op letsel. De poort kan bij ontgrendeling ongecontroleer aan beneden vallen (bijvoorbeeld als veren zwak of gebroken zich, of als de deur Niet in evenwicht is).
Sluit of open de poort na iedere ontgrendeling altijd vollediq.
De noodontgrendeling is Niet voor dagelijks gebruik bedoeld.
8.3 Functiebeschrijving van de obstakelherkenning
De aandrijving heeft een automatische obstakelherkenning (door interne krachtbewaking).
Stoot de poort bij het sluiten of openen gegen een obstakel, dan stopt de aandrijving automatisch en rijdt in tegengestelde richting tot de eindpositie.
Na het verwijderen van het obstakel kunt u de garagepoortaandrijving weeer normal bedieren.
- Beweeg de poort maar de eindpositie.
- Leg een voorwerp van 50mm hoop, bijv. een houten blok, in de looprichting van de poort.
- Sluit de poort door op de handzender te drukken.
- Stoot de poort bij het sluiten of openen gegen een obstakel, dan stopt de aandrijving automatisch en opent de garagepoort volledig.
- Verwijderervolgens het obstakel.
- Na het verwijderen van het obstakel(Intt u de garagepoortaandrijving weer normala bedieren.
Leg een voorwerp van ca. 50mm hoog in de looprichting van de poort.
Corrigeer de afstelling indien nodig en controllerer opniew. Een verkeerde afstelling kan tot gevaar leiden, zie pagina 27.
Mocht het bijstellen Niet tot een correcte werkig leiden, neem dan contact op met once erkende servicedienst.
9. Service
Door defecte poorten en veiligheidsinstallaties bestaat er letselgevaar.
Voor uweiligeid moet u de aanbevolen onderhoudsintervallen voor uw poort incl. alleeiligheidsinstallaties in acht nemen.
Onderhoudsinterval:
Laat de poort voor de eerste inbedrijfstelling en daarnaaar behoefte,echter minstens een keer perJAar,dooreendeskundig bedrijf controeren.
Regelmatige controles van de aan slijtage onderhevige onderdelen
Er bestaat letselgevaar door defecte en versleten onderdelen.
Controleer de installmentie waarom regelmatig op tekens van slijtage, beschadiging of op gebrekkige balans van de poort.
Gebruik de poort in geen geval wonneer er reparatie- of instelwerkzaamheden moeten worden uitgevoerd. Een fouit in de installmentie of een verkeerd uitgebalanceerde poort kan ernstige letselsverozaken.
Controller:
Of alle schroefverbindingen goed vast zitten
Alle kabels op beschadiging
Alle veren en bevestigingsonderdelen
Er bestaat verwondingsgevaar door de sterk gespannen poortveer.
Vervang nooitzfdefpoortveren.
Laat alle werkzaamheden aan het poortmechaniek en de veren alleen door een erkende installmenteur uitvoeren.
Belangrijke instructies voor een veilige montage. Volg alle montage-instructies op.
Een verkeerde montage kan ernstige letselsveroorzaken.
Controleer voor de montage...
... of uw aandrijving voor het type garagepoort en de hoogte geschikt is.
... of de poort in een onberispelijke mechanische toestand is. De poort要去licht lopen en in even-wicht zijn. Controller of们都 goed opent en sluit.
Open de poort ca. 1 m en LAST dan los. Een uitgebalanceerde poort zou in deze stand要去en blijven staan. Is dit nicht het geval, LAST dan de poort door een erkend bedrijf instellen.
De loop van de poort mag Niet door slecht afgestelde veren of door slecht werkende poortophangingen resp. poortconstructies gehinder worden.
Verwijder voor de montage van de aandrijving...
... alle onnodige kabels of kettingen en schakel alle apparaten uit, zoals de vergrendeling, die voor gebruik met kracht Niet nodigহ.
Tijdens de montage bestaat er letselgevaar door het waar beneden vallen van een onbeveiligde poort.
Let er bij de montage op, dat er zich geen personen in het zwenkbereik van de garagepoort bevinden.
Een verkeerde montage kan ernstige ongevallen en zwaar letselveroorzaken.
Installer de toets voor noodontgrendeling op een hoogte van ongeveer 1,8 m.
Gebruikuitsluitend het bijgevoegde montagematerialial en de originele verrangende onderdelen enoriginele toebehoren.
Ter plekke aanwezige poortvergrendelingen kunn den de correcte loop van de poort hinderen enmoeten waarom gedemonteerd worden.
Beweeglijke onderdelenvandegaragepoortmogen nooitoveropenbarevoet-offietspadenuitsteken.
Gebrekkige verlichting hindert de montage en kan letsel veroorzaken. Zorg voor voldoende verlichting tijdens de montage.
Het kan gebeuren, dat u tijdens de montage de poort een tijd Niet=kunt openen.
Deze garagepoortaandrijving mag Niet voor garagepoorten gezrukt worden, die openingen van meer dan 50~mm diameter hebben, of hoeken of uitstekende onderdelen, die Personen können raken, ofaar Personen op+kunnen gaan staan.
Bevestig de waarschuwingssticker over beknelingsgevaar algtd op een goed zichtbare plek, of in de buurt van de geinstalleerde besturingen.
Bevestig het etiket voor handmatige ontgrendeling permanent naast het bedieningselement.
U heb't het volgende gereedschap nodig:
10.2 Verwijden van de poortvergrendelingen
- Demonteer alle verticale en horizontaldeurvergrendelingen.
OPMERKING!
Bewaar alle oude poortvergrendelingen.
Mocht u de garagepoortaandrijving ooit demonteren, dan moet u deleze opniew monteren om de originele toestand van de poort wee ter herstellen.
1. Meet het midden van de poortuit en markeer dit
Markeer het midden van de poort zoals geillustreerd aan de bovenkant van de poort, aan de poortdwarsbalk en aan het plafond van de garage.
2. Meet de afstand:tussen de bovenkant van de poort en het plafond
Sluit de poort langzaam en meet de afstandussen de bovenkant van de poort en het plafond.
OPMERKING!
De minimumafstand moet 4 cm়n.

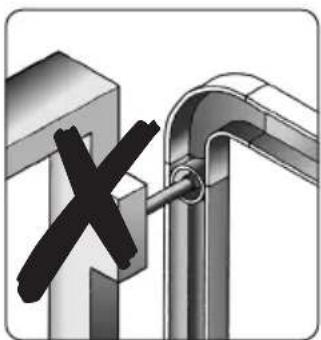

3. Montage-instructie voor de inbouw in een sectionaalpoort
Wordt de garagepoortaandrijving voor een secti- naalpoort gebruikt, dan moet bij de gesloten poort de geleidingsrol van het bovenste poortsegment in de bocht van de geleidingsrail staan.
Juist Onjuist
OPMERKING!
De RolloPort SX5 DuoFern wordt met drie rails geleverd:
wee eindstukken, incl. voorgemonteerde tandriem
een middenstuk (zonder tandriem) met twee koppelstukken.
- Leg de twee eindstukken met de voorgemonteer de tandriem zo op de grond dat de tandriem er zorecht möglichktussen loopt.
- Schuif de beiden koppelstukken over het middenstuk en leg verrolgens het middenstukussen de beiden eindhovenukken.
- Geleid detandriem in het middenstuk.
- Schuif ieder koppelstuk over de verbinding tussen middenstuk en eindhoven.
Let erop dat het koppelstuk midden:tussen de fixatie- platen van de onderkant van de rails ligt.
- Buig tensotte de fixatieplaten met eenkleine schroevendraaier maar buiten.
Daardoor zich de koppelstukken Niet meer te verschuiven.
Koppelstuk 1 Koppelstuk 2
Fixatieplaten
10.5 Span de tandriem op
- Schroef de stelmoer met een geschiktedopsleutel (010mm) vast.
- Pas de riemspanning aan zoals op de afbeelding wordt getoond.
OPMERKING!
Vanwege fabricagetolerancies kan het getoonde instelbereik 36 - 38 mm varieren.
Zorg erkaarom voor dat de tandriem over de complete raillenge lichtjes doorhangt en dus Niet al te strak gespannen is. Een te strak gespannen tandriem kan het prestatievermogen van de aandrijving verminderen.
1.
2.
- Plaats eerst de veeltandbout (5).
- Plaats de rail (4) met het zich.daarin bevindende kettingwiel (af fabriek in der rail gemonteerd) op het koppelstuk (5).
- Zet de twee houlders (2) op de rail (4) en schroef deze met de toegevoegde zeskant-plaatschroeven (6× 15mm) aan de aandrijvingsbehuizing vast.
BELANGRIJK!
Let erop dat de microschakelaar (3) bij de montage nicht beschadigd raakt.
Legende
1 = Zeskant-plaatschroef (6 x 15 mm)
2 = Houser
3 = Microschakelaar
4 = Rail
5 = Veeltandbout
OPMERKING!
Bij wijze van alternatief kunt u de aandrijving ook dwarns op de rail monteren, bijv. bij weinig plaats, zie volgende pagina.
Alternativevemontage van de aandrijving dwars op de rail.
OPMERKING!
De microschakelaar (3)要去 zich alkijd aan het einde van de rails bevinden. Daarom要去 de microschakelaar (3) bij dwarsmontage van de aandrijving alkijd passend verplaatst worden, zie afbeelding boven.
Bijallewerkzaamhedenaandemicroschakelaar(3) bestaat er levensgevaar door elektrische schokken.
Laat de microschakelaar (3) alleen door een erkende elektricien verplaatsen.
De microschakelaar (3) mag alleen in een spanningsloze toestand worden verplaatst.
Trek voor het begin van de werkzaamheden aktijd de stekker eruit en beevilig het systeem gegen herinschakelen.
Controller of het systeem geheel spanningsvrij is.
Montage van de dwarsbalk
Doe de montage bij voorkeur op de dwarsbalk, waar dat zo de optredende krachten optimaal opgenomen konnen worden.
Plafondmontage
Voor plafondmontage moet u de dwarsbalk 90 graden draaien en iets verder aan de binnenkant van het garageplafond bevestigen. Daardoor kan de gehele rail gelebruikt worden.
OPMERKING!
De afstand tot het poortblad mag bij een pla-fondmontage max. 25~cm zijn. Anders gebruik geperforeerde hoogstukken,zie pagina 23, hoofdstuk "10.3 (E) Montage met de geperforeerde hoogstukken".
Gebruik bij de garagemuren of een garageplafond van steen (beton) de toegevoegde zeskantschroeven (8× 60) en pluggen met 10mm
OPMERKING!
De beugelplaat van de dwarsbalk (1) moet in het midden van de poort gemonteerd worden.
- Teken de positie van de beugelplaat van de dwarsbalk (1) af en boor de montagegaten (bijv. met een steenboor van 10mm ).
- Schroef verwolgens de beugelplaat van de dwarsbalk (1) met de meegeleverde zeskantschroeven (3) [8 x 60 mm] vast.
- Geleid verwolgens de rail (4) en de beschemmhuls (2.1) tussen de uiteinden van de beugelplaat van de dwarsbalk (1) en schuif de schroef (2) [6 x 80 mm] er van buiten door.
- Borg ten slotte de rail (4) door de zeskantmoer vast te draaien.
Legende
1 = Beugelplaat van de dwarsbalk
2 = Schroef (6 x 80 mm) met zeskantmoer
2.1 = Beschermhuls
3 = Zeskantschroef (8 x 60 mm)
4 = Rail
10.10 (B) Montage van de houder (5) aan de aandrijfkop (7)
- Schuif de houder (5) zo zich möglichk voor de aandrijfkop (7) op de rail (4).
- Markeer de montagegaten voor de houder (5).
Verder moet u de gehele constructie omhoog tillen en tegen het plafond drukken.
OPMERKING!
Let erop dat de rail (4)recht boven het midden van de poort ligt.
- Boor de montagegaten (bijv. met een steenboor van 10mm
- Schroef verwolgens de houder (5) met de meegeleverde zeskantschroeven (8× 60mm) aan het garageplafond vast.
Legende
4 = Rail
5 = Houser
6 = Zeskantschroef (8 x 60 mm)
7 = Aandrijfkop
OPMERKING!
We raden aan de beugelplaat van de poort (8) bij voorkeur aan het poortraam te bevestigen.
Voor kunststoffen of dunwandige houten poorten zich extra dwarsbalken nodig om een beschadiging van de poort te vermiiden. Consulteer in dit geval de leverancier van uw poort.
Gebruik voor de montage van de beugelplaat van de poort (8) bestaande boorgaten, indien mogelijk.
Legende
8 = Beugelplaat van de poort
9 = Bout (8 x 20 mm)
10 = Zeskant-plaatschroef (6 x 15 mm)
11 = Splitpen (2 x 20 mm)
12 = Poortverbindingsstuk, gebogen

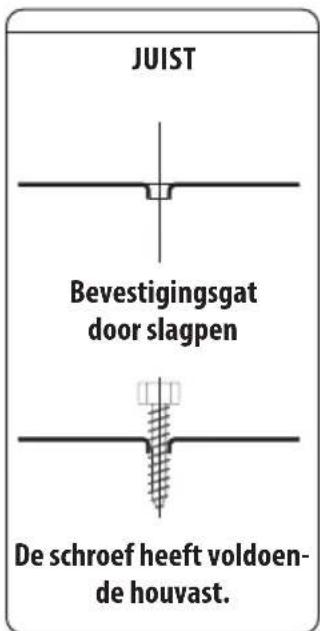

- Leg de beugelplaat van de poort (8) op de bovenkant van de garagepoort en plaats hem in het midden van de poort (recht ten opzichte van de profielslede). Teken verwolgens vier bevestigingsgaten op het poortraam af.
- Sla de bevestigingsgaten met behulp van de slagpen in het poortraam.
OPMERKING!
Plaatschroeven hebben voldoende houvast in het materiaalnodig. Controleer demateriaaldikte van uwpoortraam. Bij voldoende materiaaldikte kut u de bevestigingsgaten ook met een metaalboor van 4mm boren, als u de gaten Niet met de slagpen erin kutn slaan.
- Schroefvervolgensdebeugelplaatvandepoort(8) met de meegeleverde zeskantschroeven (8 x 15 mm) aan het raam vast.
- Bevestig tenslotte het poortverbindingsstuk (12) met de meegeleverde bout (9) aan de beugelplaat van de dwarsbalk (8).
OPMERKING!
Af fabriek is er al eenrecht poortverbindingsstuk voorgemonteerd, dat vast met de rail verbonden is.
Indien u (afhankelijk van deplaatselijke omstandigheden) het meegeleverde, gekromde deurverbindingsstuk (12) wilt gebruiken, moet u dit met twee zeskantschroeven (8× 20mm) aan het rechte deurverbindingsstuk bevestigen.
- Beveilig tenslotte de bout (9) gegen eruit glijden door de splitpen (11) erin te steken.
10.12 (D) Montage van de ophanging van het middenstuk (13)
- Monteer het middenstuk (13) op een geschikte plaats, indien möglichm midden tussen de poort en de aandrijfkop.
Legende
13 = Middenstuk
14 = Zeskantschroeven (8 x 60 mm)
10.13 (E) Montage met de geperforeerde hoogstukken
Mocht een directe montage aan het plafond Niet mogelijk,zijn,omdat tussen de hoogste punten van de poort en de rail ruimtes vaneer dan 25 cm ontstaan,gebruik dan geperforeerde hoekestukken voor het ophangen.
Buig hiervoor de hoeken op de gewenste lenghte en verbind Zo met de montagehoek en het middenstuk.
Zorg ervoor dat de installmentie na de montage goed ingesteld is en de aandrijving terugdraait als de poort een voorwerp op de grond van 50 mm hoogte raakt (voor aandrijvingen, die over een beknellingsbeveiliging beschikken, die bij contact met de onderkant van de poort reageert), zie pagina 13.
Zorg ervoor dat de aandrijving na de montage de openingsbeweging van de poort verhindert of stopt, als de poort met een massa van 20~kg beladen is, die centraal aan de onderkant van de poort ligt. Dit geldt vooral voor aandrijvingen die met een poort gebruikt worden die een opening in de poortdeur heeft met een diameter van meer dan 50~mm .
10.15 Aanwijzingsborden met waarschuwingen aanbrengen
Door oneigenlijk gebruik bestaat verhoogd gevaar voor verwondingen.
Bevestig de waarschuwingssticker over beknelingsgevaar algijd op een goed zichtbare plek, of in de buurt van de geinstalleerde besturingen.
Bevestig het etiket voor handmatige ontgrendeling permanent naast het bedieningselement.
Breng alle borden zo aan, dat ze goed leesbaar zichn.
10.16 De poort gereedmaken voor bedrijf
- Beweeg de poort voorlichtig om de slede teLATen vergrendelen.
- Steek de stekker in het stopcontact en schakel de stroomverzorging in.
- Hetlichtgaat aan en de eenheid geeft eenmalig een signaaltoon af en het display geeft cyclisch '0' aan.
11. Programming
Om de volgende instellingen correct op te sloan en uit te voeren,要去 een afsluitende programmering in overeenkomst met pagina 32 uitvoeren.
De verkeerde volgorde bij de instelling van de eindposities leidt tot storingen. Houd.altijd de opgegeven instelvolgorde aan.
Correcte instelvolgorde:
- bovenste eindpositie instellen
- onderste eindpositie instellen
- Druk circa 5 seconden op 'P'.
- De aandrijving geeft een signaaltoon af en geeft 1'week.
- Druk op 'P', '1' knippert.
- Druk op ^ + ^ of op'-'.
- De poort gaat open of dicht.
- Is de poort tot de gewenste positie opengegaan, druk dan op 'P' om de bovenste eindpositie op te slaan.
11.2 Onderste eindpositie instellen
- Druk op ^ + ^ , in het displayverschijnt 2^
- De poort gaat open of dicht.
- Is de poort tot de gewenste positie maar beneden gegaan, druk dan op 'P' om de onderste eindpositie op te slaan.
Tijdens de referentietest bestaat er verwondingsgevaar, waar dat de aandrijving zeer groe krachten ontwikkelt.
- Druk op ^ + ^ in het display versuschijnt 3^
- Drukop'P', '3' knippert.
- De poort gaat automatisch omhoog.
- Druk na de stop 2xop'P'.
- De poort gaat maar beneden.
- Druk na de stop op 'P' om de informatatie op te slaan.
De 0' wordt nu cyclisch weergegeven en de aandrijving wordt in derusttoestand gezet.
- Sluit deprogramming af, zie pagina 32 / methode 1.
OPMERKING!
Met deinstelling van beiden eindposities en met de referentietest voor de krachtmeting heeft u de vereiste basisinstelleningen voor een veilig bedrijf gedaan.
Mocht u geen behoefte hebben aan verdere instellingen, dan要去 u de programmering in overeenkomst met methode 1 op pagina 32 afluien, om de voorafgaande basisinstelleningen over te nemen.
De volgende individuelle installingen kunt u daarna apart of na alle installingen met methode 2 op pagina 32 afluiten.
OPMERKING!
De aandrijying is standard op stand 3 ingesteld. Bij behoefte (bijv. bij te laag krachtniveau) kunt u de krachtbeperking naderhand aanpassen.
Een te laag krachtniveau beperkt de poortbewegging. Vooral als de mechanische structuur van de poort Niet goed uitgebalanceerd is.
- Druk circa 5 seconden op 'P'.
2.Drukop ^+ (evt. herhaaldelijk drukken) tot 4' wordt weergegeven.
- Druk op 'P', in het display versuschijnt '7' (stand 3).
- Druk op ^ + ^ , of op *om de stand te kiezen.
- Druk op 'P' om de instelling op te slaan.
- BELANGRIJK Herhaal voor de krachtmeting de referentietest,zie pagina 26.
- Sluit de programme-ring af, zie pagina 32 / methode 1.
Na een neue instelling van het krachtniveau moet u de referentietest voor de krachtmeting herhalen en opnieuw de programmering afluien.
Indien voor de krachtmeting geen referentietest uitgevoerd worden, bestaat verwondingsgevaar. Tijdens de referentietest bestaat er ook verwondingsgevaar waarDat de aandrijving heel groe krachten ontwikkelt.
Mocht het bijstellen Niet tot een correcte werkig leiden, neem dan contact op met unsere erkende servicedienst.
Als het alarm ingeschakeld is, geeft de aandrij-ving een signaaltoon af, als de poort langer dan 10 minuten geopend is. De signaaltoon klinkt iedere 10 minuten 30 seconden lang.
Beindigen van de alarmtoon:
Druk de poortbesturingstoets in om de poort volledig te sluiten.
- Druk circa 5 seconden op 'P'.
2.Druk op ^ + ^ (evt. herhaaldelijk drukken) tot 5^ wordt weergegeven.
- Drukop'P', het display geeft '0' wee. (0 = UIT = fabrieksinstelling)
- Druk op ^ + ^ , het display geeft 1'week.
- Druk op 'P' om de alarminstelling op te slaan.
- Sluit deProgramming af (zie pagina 32 / methode 2) of ga door met de volgende instelling.
11.6 Automatische instelling van de sluitingstijd
(ook met HomePilot instelbaar)
OPMERKING!
Voordat de poort automatisch sluit, geeft de aandrijving 20 se- conden een signaaltoon af. Tege- lijkertijd knippert het Licht.
Zodra de poort sluit, blijft het licht steeds ingeschakeld en de signaaltoon klinkt nog steeds.
Nadat de poort gesloten is, ein-digt de aandrijving met de signaaltoon en het Licht blijft nog 3 minutes aan.
- Druk circa 5 seconden op 'P'.
- Druk op ^ + ^
(evt. herhaaldelijk drukken) tot '6'
wordt weergegeven.
- Druk op 'P', het display geeft '0' weer.
(0 = UIT = fabrieksinstelling)
- Druk op ^ +^ , het display geeft 1'weer.
(1 = Aan = automatische slui-tingstijd = 30 seconden)
- Druk op ^ +^ en selecteer de gewenste sluitingstijd:
$$ \begin{array}{l} 1 = 3 0 s \quad 5 = 1 5 0 s \ 2 = 6 0 s \quad 6 = 1 8 0 s \ 3 = 9 0 s \quad 7 = 2 1 0 s \ 4 = 1 2 0 s \quad 8 = 2 4 0 s \ (\text {M a x u m u m}) \ \end{array} $$
-
Druk op 'P' om de instelling op te slaan.
-
Sluit deprogramming af (zie pagina 32 / methode 2) of ga door met de volgende instelling.
11.7 2000-cycli-alarminstelling
(ook met HomePilot instelbaar)
Controleer na enige bedrijfstijd regelmatig of de poort bij het openen/sluiten horizontal is en of de veer voldoende kracht heeft om de poort op te rollen.
Smeer alle beweeglijke onderdelen regelmatig met een geschikte hoeveelheid smeermiddel.
OPMERKING!
Is deze functie geactiveerd, dan LAST de aandrijving na 2000 cycliregelmatig door een korte fluittoon horen dat de poort een onderhoudsbeurt nodig heeft.
Alarmtoon beeindigen
Schakel de stroom uit en weeer aan, of druk 5 seconden op de toets P^
-
Druk circa 5 seconden op 'P'.
-
Drukop ^ + ^
(evt. herhaaldelijk drukken) tot '7' wordt weergegeven.
- Drukop'P',
het display geeft '0' weer. (0 = UIT = fabrieksinstelling)
- Druk op ^ +^ , het display geeft 1'week.
$$ (1 = A a n) $$
-
Druk op 'P' om de instelling op te slaan.
-
Sluit deprogramming af (zie paginga 32 / methode 2) of ga door met de volgende instelling.
Met behulp van deze functie kunt u de openingsssnelheid aan uw individuele behoeften aanpassen.
De instelling van de openingssnelheid gebeurt in cm/sec. (centimeters per seconde).
- Druk circa 5 seconden op 'P'.
2.Drukop ^+ (evt. herhaaldelijk drukken) tot 8' wordt weergegeven.
3.Druk op P'het display geeft 1'weer. 1 = 11cm / s Loopsnelheid 3 = 19~cm / s = Fabrieksinstelling
- Druk op ^+ of- en selecteer de gewenste snelheid.
- Druk op 'P' om de instelling op te slaan.
- Sluit deProgramming af (zie pagina 32 / methode 2) of ga door met de volgende instelling.
$$ 1 = 1 1 \mathrm {c m} / \mathrm {s} $$
$$ 2 = 1 5 \mathrm {c m} / \mathrm {s} $$
$$ 3 = 1 9 \mathrm {c m} / \mathrm {s} $$
(maximum)
Functie
Na het sluiten ontlast de backjumpfunctie de aan-drijfstang door kort (10 mm) in de tegenrichting te bewegen.
- Druk circa 5 seconden op 'P'.
- Druk op ^ + ^ (evt. herhaaldelijk drukken) tot 9' wordt weergegeven.
- Drukop'P', het display geeft '0' wee. (0 = UIT = fabrieksinstelling)
- Druk op ^ +^ het display geeft 1' weer.
- Druk op 'P' om de instelling op te slaan.
- Sluit deprogramming af (zie paginga 32 / methode 2) of ga door met de volgende instelling.
OPMERKING!
Let op: Deze afluitende stap moet uitgevoerd worden, anders gaat de opgeslagen informatie verloren.
Voor de RolloPort SX5 DuoFern geldt:
De programmering moet afgesloten zich, zodate u deinstallingen in het DuoFern netwerk resp. in de HomePilot kuntdoen.
U kurz de programmering op twee manieren afluien:
Methode 1: Voer deze methode algijduit na een referentietest
1. Druk na de referentietest op'
(evt. herhaaldelijk drukken) tot '1' wordt weergegeven.
2. Houd de toets 'P' 5 seconden lang ingedrukt.
- De '0' wordt nu cyclisch weergegeven om de programmering af te sluiten en de aandrijving in de rusttoestand te zetten.
-
Houd na aflsuiten van een willekeurige instelling de toets P'5 seconden lang ingedrukt.
-
De '0' wordt nu cyclisch weergegeven om de programmering af te sluiten en de aandrijving in de rusttoestand te zetten.
Meld de handzender of DuoFern zender aan.
Standaard zijn beiden handzenders al op de garagepoortaandrijving op de grote toets aangemeld. Als u nog een handzender wilt aanmelden, of een in de levering opgenomen handzender afgemeld heeft en wee aan wilt melden, ga dan als volgt te werk:
- Druk circa 2 seconden op 'S' en LAST dan los.
- Ter bevestiging knipperen er kort twee groene punten onder in de display.
- Meld een handzender aan.
Druk tweekeeop de voor de bediening van de garagepoortaandrijving gewenste toets van de handzender. Tijdens de aanmeling zendt de aanrijving ter bevestiging een signaaltoon.
- Een DuoFern zender of een HomePilot aanmelden.
Schakel de DuoFern zender of een HomePilot op de aanmeldmodus.
De aanmelding gaat automatisch.
Bij succesvolle aanmeling brandt de punt links ca. twee seconden lang.
OPMERKING!
Na een succesvolle aanmeling kunt u de garagepoortaandrijving met de handzender bedieren. U kunt max. 16 bijkomende handzenders aanmelden.
RolloPort SX5 DuoFern
U kunt nog maximaal 20 bijkomende DuoFern zenders aanmelden.
De handzender of DuoFern zender afmelden:
Uit veiligheidsoverwegingen moet een handzender bij verlies afgemeld worden, zodat geen onbevoegdene garagepoort konnen bedieren.
- Houd de toets 'S' 8 secon- den lang ingedrukt.
- Op het display verschijnt '0:
Alle handzenders zijn aufgemeld.
RolloPort SX5 DuoFern
Alle DuoFern zenders zich aufgemeld.
Als extra veiligheidsinstallatie kunt u de RolloPort SX5 DuoFern garagepoortaandrijving op een lichtsensor aansluten (art.nr.8000 00 51).
Bovendien geldt voor de RolloPort SX5 DuoFern
Garagepoortaandrijvingen met automatisch bedrijf (bijv. RolloPort SX5 DuoFern) moeten behalte over een standard ingebouwde krachtbegrenzing over een extra aangesloten veiligheidsinstallatie beschikken (bijv. een lichtsensor).
De RolloPort SX5 DuoFern mag alleen met een extra aangesloten lichtsensor in het automatisch bedrijf (automatisch sluiten) gebruikt worden.
Functiebeschrijving voor het gebruik met een lichtsensor.
Wordt het lichtsignaal van de lichtsensor onderbroken, verwijl de garagepoort sluit, dan stopt de garagepoortaandrijving en gaat cervolgens maar de bovenste eindpositie.
Montage van een lichtsensor
Lees hiervoor de betreffende bedieningshandleiding.
Elektrische aansluiting van een lichtsensor
Zie pagina 35.
14. Aansluiting extra elektrische inrichtingen
Bij alle werkzaamheden aan elektrische systemen bestaat er levensgevaar door elektrische schok.
Alleen een erkende elektromonteur mag extra elektrische installaties aansluten.
Trek voor het openen van de afdekkap algijd de stekker eruit en controllerer of het system spanningsvrij is.
Toebehoren van andere fabrikanten kan storingen en materièle schade veroorzaken.
Gebruik uitsluitend origineel toebehoren. Vreemde spanning aan de schroefklemmen voor de externe schakelaar leidt tot kortsluiting en vernieling van de aandrijfelektronica.
Ondeskundige montage van externe schakelaars kan de bedrijfsveiligheid in gevaar brengen.
Monteer de knop voor binnen, coderingsschakelaar etc. altijd:
buiten de reikwijdte van de bewegende onder-delen
in het zicht van de poort
op minstens 1,5 m hoogte
OPMERKING!
Voor de elektrische aansluiting van de RolloPort SX5 DuoFern moet u de twee schroeven in de beschemkap (2) losdraaien en de beschemkap (2) van de aanrijving nemen.
Bij een loopdeur is een bewaking van de deurpositie nodig. Voorkom dat de aandrijving actief wordt, als de deur nog nicht gesloten is.
RolloPort SX5 DuoFern
Legende
(1) = Hoofdbedrangingsplaat
(2) = Infrarood-lichtsensor (optioneel)
(3) = Loopdeurcontact
(4) = Externe schakelaar (optioneel)
(5) = Signal lamp (24 V)
- Het signaallicht knippert, zolang de aandriying loopt. Dit is geen permanente verlichting.
OPMERKING!
Verwijder voor het aansluten van een lichtsensor of een loopdeurcontact de voorgemonteerde brug.
Bij een stroomuitval:
- Wilt u de poort bij een stroomuitval handmatig bedieren, dan moet u aan de kabel van de noodontgrendeling trekken, zodat deze de poort van de aandrijving ontgrendelt.
Daarna sunt u de poort vrij bewegen.
Er bestaat kans op letsel. De poort kan bij ontgrendeling ongecontroleer aan beneden vallen (bijv. als de poort Niet in evenwicht is).
Sluit of open de poort na iedere ontgrendeling altijd volledig.
De noodontgrendeling is Niet voor dagelijks gebruik bedoeld.
Als het stroomnet wee Werkt:
- Bedien de handzender of demuurschakelaar.
OPMERKING!
Het ontkoppelen geschiedt automatisch.
Instructies voor gebruik
Controller het aandrijfsystem om vast te stellen, of het zich bij het eerste gebruik van de garagepoortaandrijving Licht beweegt.
Controller na enige gebruikstijd regelmatig of de poort bij het openen/sluiten horizontal blijft en of de veer voldoende kracht heeft om de poort op te rollen. Smeer alle beweeglijke onderdelen regelmatig met een geschikte hoeveelheid smeermiddel.
In het geval van een stroomuitval kut u aan de noodontgrendeling trekken en de poort met de hand vrij bewegen.
Als de stroom waar beschikbaar is, kut u de handzender of de muurconsole bedieren, de noodontgrendeling vergrendelt zich automatisch weeer.
De poort kan daarna wee met de handzender of de muurconsole bediend worden.
1. Bijeenstroomuitvalstopt de poort zich beweging.
2. Druk op een willekeurige toets van de handzender, zodra deze wee por het stroomnet aangesloten is. De poort gaat open.
3. In overeenkomstmethetprogrammageheugengaat de poort omhoogtot de bovenste eindpositie en blijft dan staan.
Normaal bedrijf
Afstandsbediening
Door op de eerder ingestelde toets van de handzender te drukken, kan de poort geopend, gesloten, of stilgezet worden.
Handmatige bediening
Bij een stroomuitval kan de poort met de hand geopend of gesloten worden, zodra de aanrijving afgekoppeld is,zie pagina 36.
| Vermogen: 150 W | |
| Voedingsspanning: 220 - 240 V / 50 - 60 Hz | |
| Motor: 24 V (DC) gelijkstroom | |
| Type aandrijving: Tandriem | |
| Stand-by-verbruik: - RolloPort SX5 DuoFern: < 1 W | |
| Trekkracht: max. 900 N / 90 kg | |
| Loopsnelheid: - Omhoog: 11 / 15 / 19 cm / seconde (aanpasbaar) - Omlaag: 11 cm / seconde | |
| Toegestane omgevingtemperatuur: -10 tot + 40 °C | |
| Verlichting: geintegreerde power LED met tjdbegrenzing | |
| Totale lenghte: - bei standardmontage: 3475 mm - bij 90° montage van de aandrijfkop 3335 mm | |
| Maximale hefhoogte: | 2550 mm |
| Radiografische%frequentie van de handzender: | 433 MHz rolling code |
| Zendfrequentie RolloPort SX5 DuoFern: | 434,5 MHz |
| Zendvermogen RolloPort SX5 DuoFern: | max. 10 mW |
| Maximaal aantal DuoFern apparaten: | 20 |
| Frequentiereikwijde RolloPort SX5 DuoFern: | max. 50 m in open terrein max. 30 m binnen, afhankelijk van bouwmateriaal |
| Geluidsniveau (LpA): | ≤ 70 dB(A) |
17.1 Toegestane afmetingen garagepoorten
| Maximale groote poort: | max. 5,5 m x 2,55 m, 14,025 m2 (voor sectionaaldeuren), max. 5 m x 2,3 m, 11,5 m2 (voor deuren uit=eén stuk) |
| Minimumhoogte dwarsbalk: | 4 cm |
| Max. vulgewicht voor Kantelpoorten: | 157 kg (voor sectionaaldeuren), 126 kg (voor deuren uit=eén stuk) |
Fout Oorzaken Oplossing
| De aandrijving functioneert nicht. | 1. De stekker is er nicht veilig in-gestoken. 2. De beveiliging is geactiveerd. | 1. Doe de stekker in het stopcontact. 2. Laat deoorzaak door een technicus nakijken, schakel daarna de zekering wee in. |
| De handzender kan de aandrijving Niet bedieren. | 1. De handzender is eventueel fout aangemeld, of nicht aangemeld. 2. De batterij is leeg. | 1. Stel de handzender opnieuw in,zie paging 33. 2. Plaats een nieuwe batterij. |
| De reikwijdtde van de handzender is te gering. | De batterij is möglich leeg. Vervang de Batterij door een van hetzelfde type. | |
| De tandriem beweegt, maar de poort Niet. | De noodontgrendeling is möglich geactiveerd. | Bedien de aandrijving tot de noodont-grendeling automatisch waarver-grendelt. |
| De tandriem hangt door en maakt lawaai. | De tandriem is los door verminderde spanning van de riem. | Span de tandriem op zoals beschreven op paging 17. |
| De poort beweegt Niet en op het display is niets te zien. Het rode LED-lampje op de bedrangingsplaat brandt. | Het poortsystem is Niet goed uitgeba-lanceerd en veroorzaakteen uitermate hoge belasting. Hierdoor worden de beveiligingsfunctie van de aandrijving geactiveerd. | Schakel de stroomtoevoer voor ten minste 3 minutesuit. Stel verwolgens het poortsystem bij en zorg ervoor dat het goed uitgebalanceerd is. |
| Op het display verschijnt de fouitmelding 'F/H'. | De elektronica heeft een bout gedetectede. Mogelijk fouten: ◆Krachtoverschrijding ◆Het loopdeurcontactis geactiveerd. ◆Een zekering is defect. | Hef de storingsoorzaak op, of laat de garagepoortaandrijving door een erkend bedrivf controlleren. |
| Op het display verschijnt de fouitmelding 'A'. | De straal van de lichtsensor is onderbroken. | 1. Controller of zich een persoon of obstakel in de bewaakte zone van de lichtsensor bevindt. 2. Verwijder een aanwezig obstakel. |
Hiermee verklaart RADEMACHER Geräe-Elektronik GmbH, dat de RolloPort SX5 DuoFern voldoet aan de richtlijnen 2006/42/EG (machinerichtlijn) en 2014/53/EU (radioapparatuurrichtlijn).
De volledige tekst van de EU-conformiteitsverklaring is aan het product toegevoegd en ligt terinzage bij de fabrikant.
RADEMACHER Geräte-Elektronik GmbH
Buschkamp 7
46414 Rhede (Duitsland)
20. Milieuvriendelijk verwijdering
Dit product mag nicht bij het huisvuil worden gegood. Het要去aar een geauthoriseerde plaatsvoor het recycleren van elektronica en elektrische apparaten worden gebracht.
Door afval te verzamelen en te recycleren helpt u natuurlijke hulpbronnen te ontzien en zorgt u ervoor dat producten op een milieuvriendelijk manier verwijderd worden.
RADEMACHER Geräte-Elektronik GmbH verleent 36 maanden garantie op neue apparaten die in overeenstemming met deze handleiding gemonteerd werden. De garantie dekt alle constructie-, materiaalen fabricagefouten.
De wettelijk aanssprak op garantie blijft hierdoor onverminderd van kracht.
Niet onder de garantie vallen:
Onjuiste montage of installation
Niet in alot nemen van de montage- en gebruiksaanwijzing
Ondeskundige bediening of oneigenlijk gebruik
Inwerkingen van buitenaf zoals stoten, slagen of weersinvloeden
Reparaties en veranderingen door derden, nicht-bevoegde Personen
Gebruik van ongschikt toebehoren
Schadeveroorzaakt door ontoelaatbare overspanningen (bjv. blikseminslag)
Functiestoringen ontstaan door radiografische frequentiestoringen en andere radiografische storingen
Voorwaarde voor de garantie is dat het neue apparaat bij een geautoriserde vakhandel is gekocht. Levert u hiervoorteen kopie van de factuur als bewijs.
Gebreken die binnen de garantieperiode optreden, za RADEMACHER kosteloos verhelpen, ofwel door reparatie of verranging van de betreffende onderdelen, ofwel door levering van een gelijkwaardig of een{nieuw apparaat. Vervangende leveringen of reparaties die onder de garantie vallen, leiden Niet tot verlenging van de oorspronkelijke garantieperiode.
RADEMACHER
46414 Rhede (Duitsland)
info@rademacher.de
www.rademacher.de
Service:
Hotline 01807 933-171*
Fax +49 2872 933-253
NL Garagepoortaandrijving RolloPort SX5 DuoFern
Vertaling van de originele gebruiks- en montagehandleiding. 1
