| Producttype | Luchtreiniger |
| Merk | Miele |
| Model | PAC 1080 |
| Afmetingen (L x B x H) | 500 x 500 x 1.270 mm |
| Netto gewicht | 77 kg |
| Voeding | 230 V, 16 A (zekering ≥ 10 A) |
| Motorvermogen | 780 W |
| Verwarmingsvermogen (ThermoControl) | 1.300 W |
| Totaal verbruik | 1.350 W |
| Max. luchtdebiet | Tot 1.300 m³/h |
| Geluidsniveau (LpA) | < 70 dB re 20 μPa |
| Hoofdfiltratie | Grove voorfilter ISO ePM2,5 60% (F7) + HEPA H14-filter (efficiëntie ≥ 99,995 %) |
| Actiefkoolfilter | Ingebouwd, vervanging elke 6-12 maanden |
| Voorfilters (4) | Filtratie van sporen, pollen, vezels, pluisjes |
| Nafilter | Nafiltermat voor de luchtafvoer |
| Sensor | CO₂ (luchtkwaliteitsevaluatie) |
| Bedrijfsmodi | Handmatig, Handmatig+uur, CO₂, CO₂+uur |
| ThermoControl-functie | Inactivering van pathogenen door verhitting tot 70 °C gedurende 20 min |
| Display | Scherm met achtergrondverlichting |
| Toetsenvergrendeling | Automatisch na 60 seconden inactiviteit |
| Schroefvoeten meegeleverd | Ja, voor bevestiging aan de vloer |
| Optionele wandbeugel | Beschikbaar voor beveiliging |
| Zwentwielen | Ingebouwd voor verplaatsing |
| Gebruikstemperatuur | 0 tot 40 °C |
| Onderhoud voorfilters | Wekelijks stofzuigen of indien nodig |
| Vervanging hoofdfilter | Ongeveer elke 2 jaar (afhankelijk van verzadiging) |
Veelgestelde vragen - PAC 1080 MIELE
Gebruikersvragen over PAC 1080 MIELE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Luchtzuiveraar in PDF-formaat gratis! Vind uw handleiding PAC 1080 - MIELE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PAC 1080 van het merk MIELE.
GEBRUIKSAANWIJZING PAC 1080 MIELE
Een bijdrage aan de bescherming van het milieu 139
Afvoeren van de filters.... 139
Veiligheidsinstructies en waarschuwingen.... 141
Verantwoord gebruik 141
Problemen voorkomen 142
Beschrijving van het apparaat.... 145
Functiebeschrijving.... 146
Bediening 147
Eerste ingebruikneming.... 147
De luchtreiniger bedienen 147
Bedieningspaneel 148
Overzicht van de functies.... 148
Overzicht verschillende modi 149
Toetsfuncties 149
Functie instellen/instellingsmenu oproepen 150
Modus wijzigen.... 151
Bedrijfswaarden weergeven 151
Toetsvergrendeling deactiveren 151
Instellingen 152

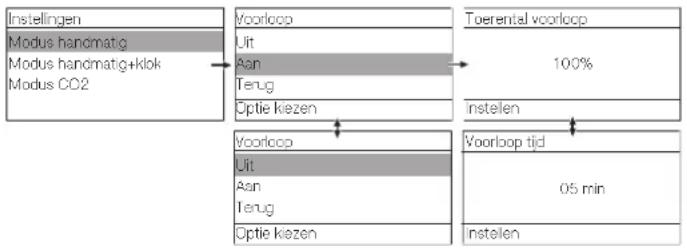

Instellingsmenu "Modus handmatig" 152

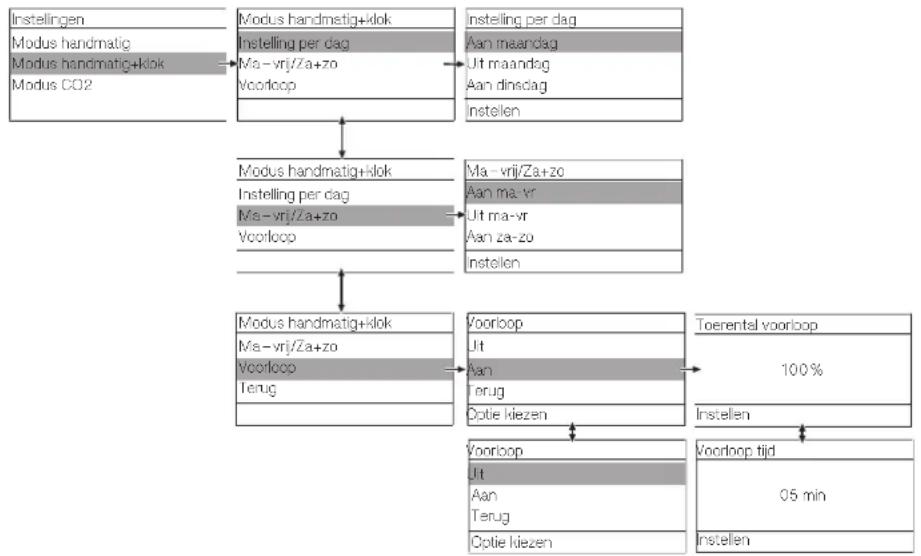

Instellingsmenu "Modus handmatig+klok" 152

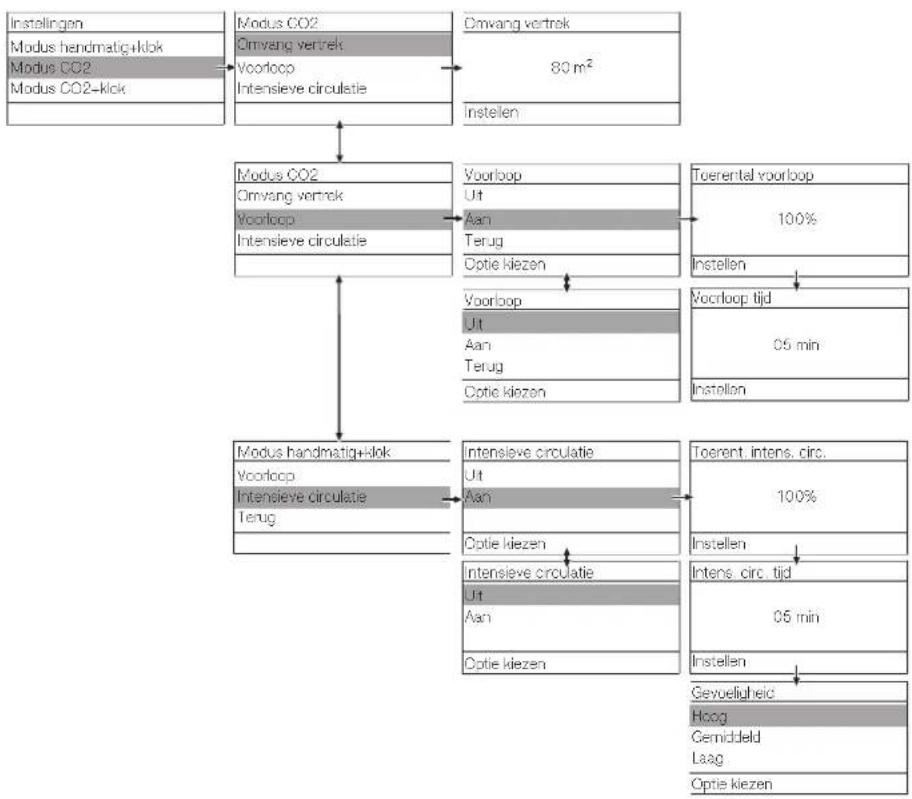

Instellingsmenu "Modus CO2" 153

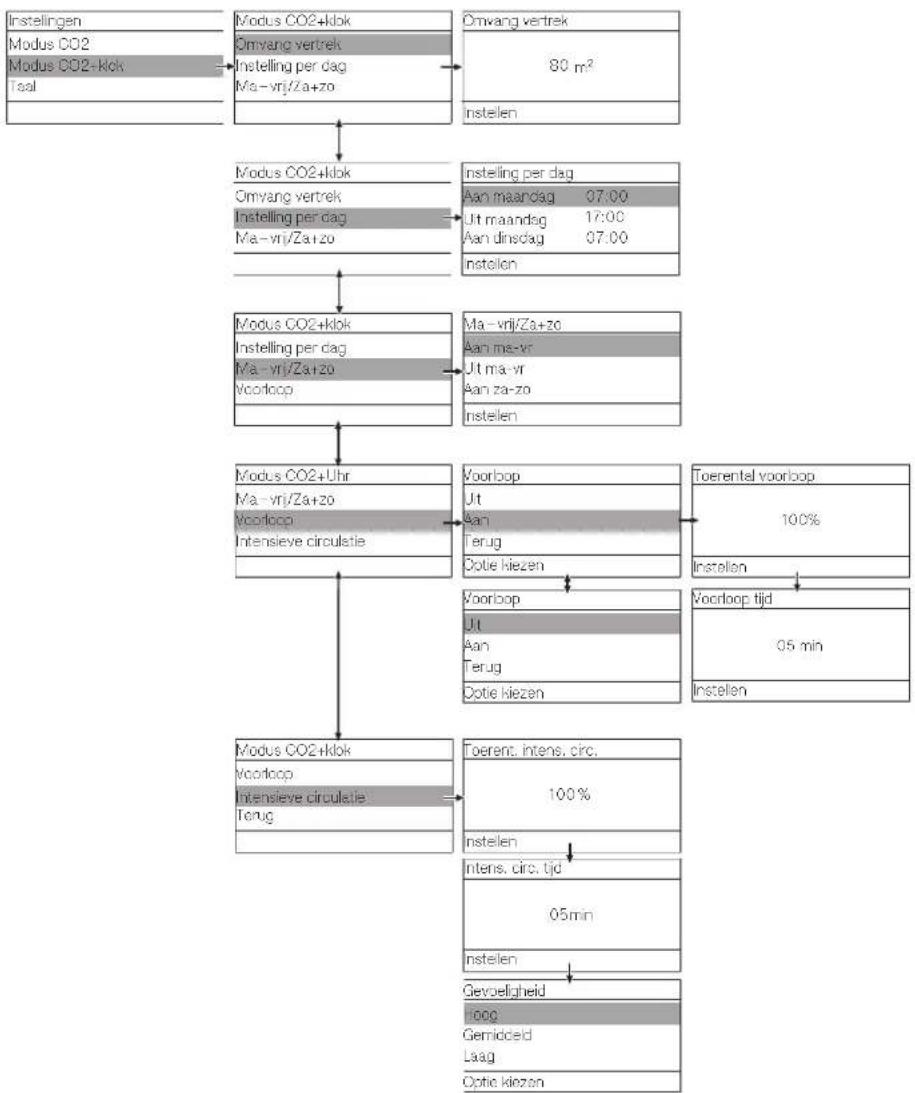

Instellingsmenu "Modus CO2+klok" 154

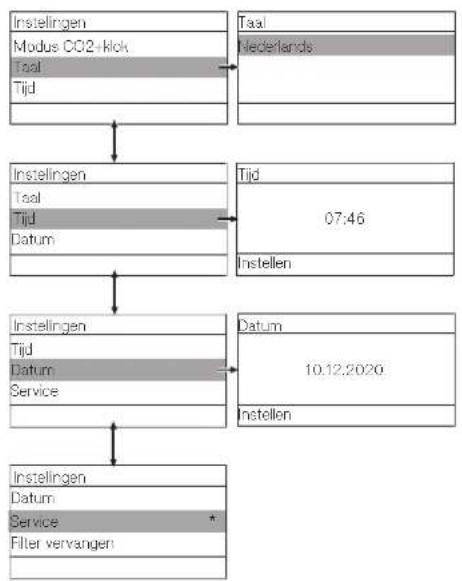

Instellingsmenu "Taal/Tijd/Datum/Service" 155

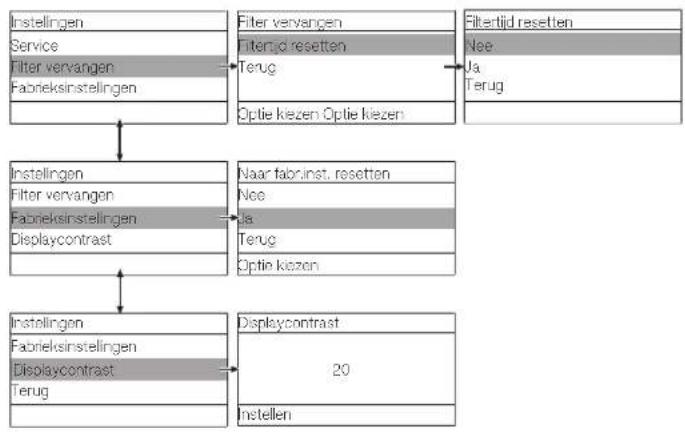

Instellingsmenu "Filter vervangen/Fabrieksinstellingen/Displaycontrast"...... 155
Installatie 156
Transport en opstelling 156
Stelvoeten monteren 157
Wandhouder (optioneel) 158
Elektrische aansluiting 159
Reiniging en onderhoud.... 160
Controle filterverzadiging 160
Pluizen en stof van het voorfilter verwijderen.... 162
Behuizing reinigen 162
Filter vervangen.... 162

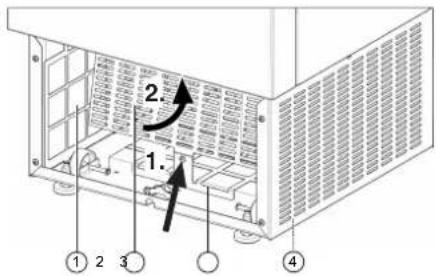

Voorfilter vervangen.... 162

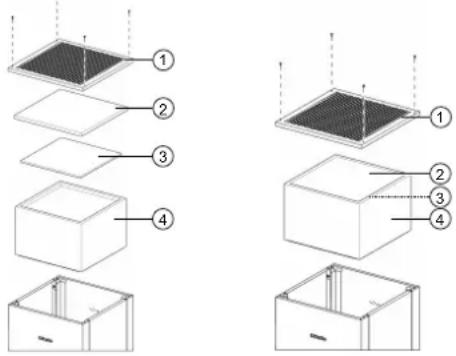

Hoofdfilter en actief koolstoffilter vervangen.... 164
Nuttige tips.... 167
Hulp bij storingen 167
Contact bij storingen 167
Nuttige tips 168

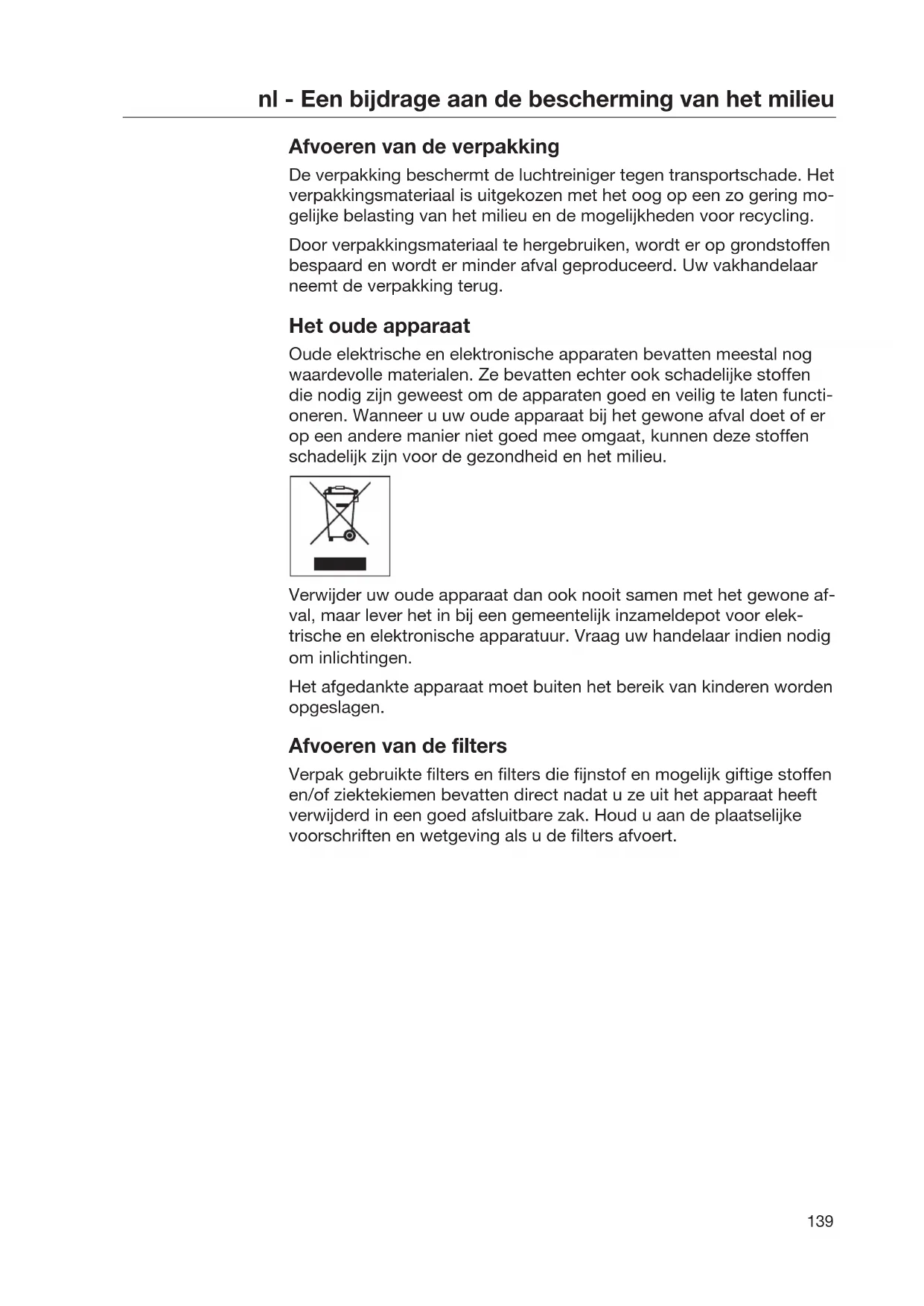

Afvoeren van de verpakking
De verpakking beschermt de luchtreiniger tegen transportschade. Het verpakkingsmateriaal is uitgekozen met het oog op een zo gering mogelijke belasting van het milieu en de mogelijkheden voor recycling.
Door verpakkingsmateriaal te hergebruiken, wordt er op grondstoffen bespaard en wordt er minder afval geproduceerd. Uw vakhandelaar neemt de verpakking terug.
Het oude apparaat
Oude elektrische en elektronische apparaten bevatten meestal nog waardevolle materialen. Ze bevatten echter ook schadelijke stoffen die nodig zijn geweest om de apparaten goed en veilig te laten functioneren. Wanneer u uw oude apparaat bij het gewone afval doet of er op een andere manier niet goed mee omgaat, kunnen deze stoffen schadelijk zijn voor de gezondheid en het milieu.
Verwijder uw oude apparaat dan ook nooit samen met het gewone afval, maar lever het in bij een gemeentelijk inzameldepot voor elektrische en elektronische apparatuur. Vraag uw handelaar indien nodig om inlichtingen.
Het afgedankte apparaat moet buiten het bereik van kinderen worden opgeslagen.
Afvoeren van de filters
Verpak gebruikte filters en filters die fijnstof en mogelijk giftige stoffen en/of ziektekiemen bevatten direct nadat u ze uit het apparaat heeft verwijderd in een goed afsluitbare zak. Houd u aan de plaatselijke voorschriften en wetgeving als u de filters afvoert.
Teruggave van gebruikte batterijen en accu's
Elektrische en elektronische apparaten bevatten vaak batterijen en accu's, die ook na gebruik niet met het huisvuil mogen worden afgevoerd. U bent wettelijk verplicht om niet compleet ingebouwde oude batterijen en accu's te verwijderen en naar een geschikte inzamellocatie (bijv. vakhandel) te brengen, waar u deze gratis kunt inleveren. Batterijen en accu's bevatten mogelijk stoffen die gevaarlijk kunnen zijn voor de menselijke gezondheid en voor het milieu. Plak de polen van lithiumbatterijen (Li-) en -accu's, na uitname, bijv. met plakband af om kortsluiting aan de buitenkant te vermijden.
De aanduiding op de batterij of accu geeft meer informatie. De door-gestreepte afvalbak betekent dat u de batterijen en accu's in geen geval met het huisvuil mag afvoeren. Als de doorgestreepte afvalbak met één of meerdere van de aangegeven chemische symbolen is gekenmerkt, bevat hij lood (Pb), cadmium (Cd) en/of kwikzilver (Hg).
Oude batterijen en accu's bevatten belangrijke grondstoffen en kunnen opnieuw worden gebruikt. De gescheiden inzameling van oude batterijen en accu's vereenvoudigt de behandeling en de recycling.
Lees de gebruiksaanwijzing van de luchtreiniger voordat u deze voor het eerst gebruikt. Hierin vindt u belangrijke instructies met betrekking tot de veiligheid, het gebruik en het onderhoud van de luchtreiniger.
Lees de gebruiksaanwijzing goed door. Dit is veiliger voor uzelf en u voorkomt schade.
Als andere personen worden geïinstrueerd om de luchtreiniger te bedienen, dan moeten zij toegang hebben tot en/of op de hoogte zijn van de veiligheidstips.
Bewaar de gebruiksaanwijzing zorgvuldig en geef deze door aan een eventuele volgende eigenaar.
Om uw persoonlijke veiligheid te garanderen en schade aan en storingen in de luchtreiniger te voorkomen, dient u de onderstaande veiligheidstips absoluut op te volgen. Doet u dat niet, dan vervallen alle aanspraken op garantie en aansprakelijkheid.
Verantwoord gebruik
De luchtreiniger reinigt de lucht in drukke ruimtes en op werkplekken. Deeltjes zoals pollen, stof, bacteriën en virussen worden tot wel 99,995% gefilterd.
De luchtreiniger is bestemd voor professioneel gebruik.
De luchtreiniger mag niet buiten worden gebruikt.
Plaats de luchtreiniger niet in vorstgevoelige ruimtes. De onderdelen van het apparaat moeten tegen direct zonlicht, stoten en schudden, waterstralen en opspattend water worden beschermd. Gebruik het apparaat alleen binnen bij omgevingstemperaturen van 0–40 °C.
Alleen geïinstrueerd/geschoold personeel of vakkundig personeel mag de luchtreiniger bedienen. Als de luchtreiniger in een openbare ruimte (bijv. scholen, kinderopvangcentra) wordt gebruikt, moet de gebruiker controleren of de luchtreiniger zonder risico gebruikt kan worden.
▶ Personen die op grond van hun fysieke of psychische gesteldheid, hun onervarenheid of gebrek aan kennis niet in staat zijn om de lucht-reiniger veilig te bedienen, mogen deze alleen gebruiken als ze onder toezicht staan van of worden geïinstrueerd door een verantwoordelijke persoon.
Houd kinderen onder de 3 jaar op een afstand, tenzij u voortdurend toezicht houdt.
Kinderen onder de 8 jaar mogen de luchtreiniger alleen onder toe-zicht in- of uitschakelen.
Kinderen vanaf 8 jaar mogen de luchtreiniger alleen zonder toezicht gebruiken als ze precies weten hoe ze deze veilig moeten bedienen. De kinderen moeten zich bewust zijn van de mogelijke risico's van een foutieve bediening.
De voorfilters moeten regelmatig of naar behoefte van stof worden ontdaan en/of met de stofzuiger worden gereinigd.
Problemen voorkomen
De luchtreiniger mag niet buiten gebruikt worden.
De luchtreiniger mag ook niet worden gebruikt om explosieve gas- sen, agressieve dampen en vloeibare reinigingsmiddelen te filteren.
Leun niet op de luchtreiniger. Anders kan deze wegrijden of omvallen en kunt u zichzelf of anderen verwonden.
De spleet tussen de onderkant van het apparaat en de vloer mag niet door sokkellijsten, hoogpolig tapijt etc. worden verkleind.
De luchtreiniger mag niet op een niet-stationaire plaats (bijv. op een schip) gebruikt worden.
Er mogen geen voorwerpen in de luchtreiniger worden aangebracht. De aanzuigopeningen en de luchtuitlaat moeten altijd vrij blijven en mogen niet door voorwerpen worden afgedekt.
Er mogen geen voorwerpen op de luchtreiniger worden geplaatst. Er mogen geen ladders of andere voorwerpen tegen de luchtreiniger geplaatst worden. Deze kan anders omvallen.
Om brand in de filters of het apparaat te voorkomen, mogen geen agressieve gassen, ontvlambare reinigingsmiddelen en/of ontstekingsbronnen (bijv. gloeiende deeltjes, vonken etc.) aangezogen worden.
Gebruik de luchtreiniger niet in vochtige ruimtes, in explosieve ruimtes en/of ruimtes met agressieve dampen.
▶ Voer geen aanpassingen aan de luchtreiniger uit, die niet uitdrukkelijk door Miele zijn toegestaan.
Als het apparaat niet tijdig en volgens de voorschriften wordt onderhouden, kan de capaciteit afnemen en kunnen er storingen optreden.
▶ Voor de reiniging van de luchtreiniger mag geen hogedrukreiniger of waterstraal worden gebruikt.
Verontreinigde filters mogen niet worden gewassen en vervolgens worden hergebruikt. Bij reiniging met vloeistoffen die oplosmiddelen bevatten, kan er brand ontstaan. Verontreinigde filters moeten altijd door nieuwe filters worden vervangen.
De luchtreiniger mag niet zonder voorfilter of met een beschadigd voorfilter gebruikt worden. Dat kan storingen veroorzaken. Stof en pluizen kunnen verstoppingen in de luchtkanalen en het verwarmingselement veroorzaken, waardoor er brand kan ontstaan. Schakel de luchtreiniger direct uit en vervang beschadigde filters.
Controleer de luchtreiniger op zichtbare schade, voordat u deze plaatst. Een beschadigde luchtreiniger mag niet in gebruik worden genomen.
Gebruik om veiligheidsredenen geen verlengkabel (brandgevaar door oververhitting).
▶ Reparaties mogen alleen worden uitgevoerd door vakmensen die door Miele zijn geautoriseerd, anders kan bij eventuele schade geen aanspraak op garantie worden gemaakt. Ondeskundig uitgevoerde reparaties kunnen onvoorzienbare gevaren opleveren voor de gebruiker. Miele kan hiervoor niet aansprakelijk worden gesteld.
▶ Defecte onderdelen mogen alleen door originele Miele reserveonderdelen worden vervangen. Alleen van deze onderdelen kan Miele garanderen dat ze volledig voldoen aan de veiligheidseisen die aan de producten worden gesteld.
Bij storingen of tijdens reiniging en onderhoud moet de luchtreiniger spanningsvrij worden gemaakt. De luchtreiniger is alleen dan spanningsvrij, als
- de stekker uit het stopcontact is getrokken of
- de zekeringen van de huisinstallatie zijn uitgeschakeld of
- de schroefzekeringen van de huisinstallatie er helemaal uitgedraaid zijn.
Zie ook het hoofdstuk "Installatie", paragraaf "Elektrische aansluiting".
Neem de instructies in het hoofdstuk "Installatie" en het hoofdstuk "Technische gegevens" in acht.
Zorg dat u altijd bij de stekker kunt komen, zodat u de luchtreiniger spanningsvrij kunt maken.
Wanneer de aansluitkabel is beschadigd, moet de kabel door een door Miele erkende vakman/-vrouw worden vervangen om gevaren voor de gebruiker te voorkomen.
Als de luchtreiniger beschadigd is of als u tijdens het gebruik iets ruikt wat op verschroeide onderdelen zou kunnen wijzen, moet de luchtreiniger direct uitgeschakeld worden.
Alle filterinzetten moeten regelmatig volgens de geldende regels en voorschriften worden gecontroleerd/onderhouden. Zonder onderhoud vervallen alle aanspraken op garantie en aansprakelijkheid. U kunt de onderhoudsfrequentie bij Miele opvragen.
Accessoires mogen alleen worden gemonteerd of ingebouwd als deze nadrukkelijk door Miele zijn vrijgegeven. Als er andere onderdelen worden gemonteerd of ingebouwd, vervallen de aanspraken op garantie, aansprakelijkheid en/of productaansprakelijkheid.
Vastzittende onderdelen van het apparaat mogen niet gedemon- teerd worden. Anders ontstaat er mogelijk mechanisch en/of elek- trisch risico op letsel door draaiende onderdelen en/of onderdelen die onder stroom staan.

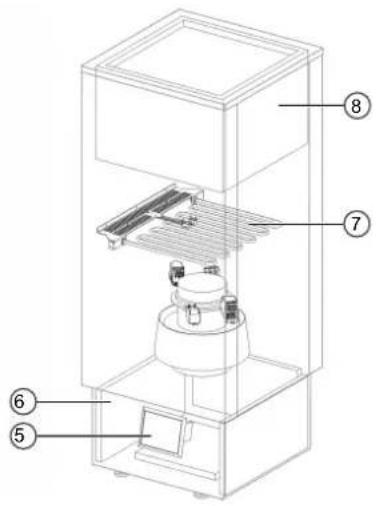

Beschermt de besturing van de luchtreiniger tegen gebruik door onbevoegden.
② Luchtaanzuigopeningen
Aan de linker- en rechterkant, de achterkant en de onderkant van de sokkel
③ Deksel met luchtuitlaatopeningen
④ Stelvoeten (4 stuks)
Voor extra stabiliteit (optioneel) worden er 4 stelvoeten meegeleverd.
⑤ Bedieningspaneel met display
Gebruik met tijdgebaseerde en handmatige regeling. De luchtkwaliteit wordt via de CO2-sensor gemeten.
⑥ Voorfilter (4 stuks)
Voor het filteren van bijv. sporen, pollen, vezels, pluizen
⑦ Verwarmingselement voor het uitschakelen van relevante ziekteverwekkers
Met thermovoeler voor de temperatuurcontrole
⑧ Hoofdfilter (fijnstofvoorfilter ISO ePM2,5 60% (F7) en hoogwaardig filter HEPA H14)
Met een filtergraad van ≥ 99,995% voor deeltjes, inclusief virussen (corona e.a.)
Functiebeschrijving
- De Miele luchtreiniger zuigt onderin via de luchtaanzuigopeningen in de sokkel (②) omgevingslucht aan.
- De voorfilters (⑥) filteren grove stofdeeltjes uit de aangezogen lucht.
- De lucht wordt in de luchtreiniger door de ventilator verder naar boven geleid en door het hoofdfilter en het actief koolstofffilter (⑧) gedrukt. Daarbij worden deeltjes tot wel 99,995% uit de lucht gefilterd.
- De gereinigde lucht komt via de luchtuitlaatopeningen (③) in het deksel in de ruimte terecht.
Met het bedieningspaneel (⑤), dat achter de afsluitbare toegangsklep zit, worden de verschillende functies aangestuurd (bijv. Modus handmatig). Afhankelijk van de omvang van het vertrek kan de ventilator worden geregeld. U kunt het apparaat ook op vaste tijden gebruiken.
Na elk gebruik stroomt gedurende 20 minuten tot 70 °C verwarmde lucht door de onderkant van het hoofdfilter (⑧).
Alle onderdelen zijn in een hoogwaardige metalen behuizing met geluidsisolatie en warmte-isolatie geplaatst. De luchtreiniger kan door de wieltjes op de onderkant gemakkelijk worden verplaatst.
Eerste ingebruikneming
Controleer voor de eerste ingebruikneming of de luchtreiniger in overeenstemming met verantwoord gebruik is opgesteld. Laat de luchtreiniger zich na opstelling eerst aanpassen aan de omgevingstemperatuur.
Controleer of de luchtreiniger, de stekker en de aansluitkabel niet beschadigd zijn. Is dat wel het geval, dan mag de luchtreiniger niet in gebruik genomen worden. Controleer de zekering van het stopcontact, voordat u de stekker erin steekt.
De luchtreiniger bedienen
Het bedieningspaneel voor de bediening van de luchtreiniger zit achter de afsluitbare toegangsklep op de voorkant van de sokkel.
■ Controleer of de aansluitkabel en de stekker onbeschadigd zijn.
■ Steek de stekker in het stopcontact.
■ Open de afsluitbare toegangsklep op de sokkel van de luchtreiniger en wacht totdat de besturing de zelftest heeft afgerond.
Na de zelftest verschijnt het menu Modus.
| Modus |
| Vorige inst. overn. |
| Modus handmatig |
| Modus handmatig+klok |
De functie kan in het menu Modus met de toetsen ∧ of ∨ worden gekozen. U kunt de vorige instelling overnemen (de vorige instelling is standaard Modus handmatig) of een andere functie kiezen. Bevestig de gekozen functie door de beide toetsen ∧ en ∨ minstens 3 seconden in te drukken.
Afhankelijk van de gekozen functie verschijnen er nog meer opties (bijv. voorloop, klok, omvang vertrek) bij de desbetreffende modus. U kunt deze opties kiezen of snel overslaan door beide toetsen ∧ en ∨ tegelijk kort in te drukken. Het apparaat gaat dan naar de modus Gebruiksklaar.
Als het apparaat gebruiksklaar is, kan het met de toets ⏻ worden ingeschakeld. Als een functie met klok (timer) gekozen is, schakelt het apparaat op de ingestelde tijd automatisch in.
Als u binnen 60 seconden geen menupunt kiest, wordt automatisch de vorige instelling overgenomen en gaat het apparaat naar de modus Gebruiksklaar.
Na deze stap kan de functie alleen in het menu Instellingen worden gewijzigd.
In het menu Instellingen kunnen eventueel nog meer opties voor de functies zijn opgeslagen.
Tip: De vorige instelling kan in het menu Modus sneller worden gekozen door alleen de toets ⏻ in te drukken of de beide toetsen ∧ en ∨ tegelijk kort in te drukken.
Bedieningspaneel
① Toets ∧
② Toets ∨
③ Toets ⏻
④ Groene led ⏻
Knippert bij Start/Gebruiksklaar, brandt tijdens gebruik.
Knippert bij een CO₂-alarm, brandt bij actieve verwarming.
⑥ Rode led ⚠️
Knippert bij een storing.
Overzicht van de functies
| Modus handmatig | Het toerental van de ventilator kan tijdens het gebruik individueel met de toetsen ∧ of ∨ in stappen van 5% tussen 20-100% worden gewijzigd.Desgewenst kan voorafgaand aan het normale gebruik een voorloop ingeschakeld worden. |
| Modus handmatig+klok | Net als Modus handmatig, maar met extra klokfunctie (timer), waarmee voor elke dag een inschakel- en uitschakeltijd vastgelegd kan worden. |
| Modus CO2 | Het toerental van de ventilator wordt automatisch afgestemd op de ingestelde omvang van het vertrek. De ventilatiebehoefte wordt via een led en een displaymelding aangegeven.Desgewenst kan voorafgaand aan het normale gebruik een voorloop worden ingeschakeld en een circulatiefunctie worden geactiveerd. |
| Modus CO2+klok | Net als Modus CO2, maar met extra klokfunctie (timer), waarmee voor elke dag een inschakel- en uitschakeltijd vastgelegd kan worden. |
Overzicht ver- schillende modi
In het display worden de volgende modi weergegeven:
| Gebruiksklaar | Er is netspanning en het apparaat is gebruiksklaar. |
| Voorloop | De ventilator draait met ingesteld voorlooptoerental en voor de luchtreiniging ingestelde voorlooptijd, voordat de luchtreiniger naar normaal gebruik gaat. |
| Gebruik hand-matigGebruik hand-matig+klokGebruik CO2GebruikCO2+klok | Het apparaat bevindt zich nu in de modus voor normaal gebruik. |
| ThermoControlactief | Na elk gebruik worden altijd automatisch relevante ziekteverwekkers uitgeschakeld door de Miele ThermoControl. |
| Ventilatornaloop | Het filter wordt door het nalopen van de ventilator na de Miele ThermoControl af-gekoeld. |
| Intens. circulatieactief | De ventilator draait kort met verhoogd toerental om de lucht in het vertrek snel te laten circuleren. |
Toetsfuncties
Let bij de bediening op de volgende toetsfuncties, waarbij de uitgevoerde functie afhankelijk is van de modus:
| Toets Actie Toetsfunc- | tie | Uitgevoerde functie | |
| Indrukken, loslaten | Inschake-len, door-schakelen of uitscha-kelen | Wisselen tussen de modi (zie het hoofdstuk “Modus wisse-len”) | |
| Afbreken | In het menu Intensieve circulatie: afbreken van de inten-sieve circulatie | ||
| en (tegelijker-tijd) | Kort inge-drukt(< 1 sec) | Verlaten Een | Menuniveau teruggaan |
| Verlaten van het menu Weergave bedrijfswaarden | |||
| Bij invoer van een code: verlaten van het niveau voor het in-voeren van een code | |||
| Bij invoer van een waarde: verlaten van het invoeren van een waarde zonder opslaan | |||
| Tijdelijk verbergen van waarschuwingen | |||
| Lang inge-drukt(>3 sec) | Bevestigen | Naar het menu Instellingen | |
| Een menu-element kiezen | |||
| Toetsvergrendeling opheffen | |||
| Bij invoer van een waarde: actueel ingevoerde waarde op-slaan | |||
| Kort inge-drukt(< 1 sec) | Omhoog Het | Vorige menu-element kiezen | |
| Bij invoer van een waarde: gemarkeerde positie met één waarde verhogen (+1) | |||
| Naar links Bij invoer van een waarde: een positie naar links bewegen | |||
| Kort inge-drukt(< 1 sec) | Omlaag Het | volgende menu-element kiezen | |
| Bij invoer van een waarde: gemarkeerde positie met één waarde verlagen (-1) | |||
| Naar rechts Bij invoer van een waarde: een positie naar rechts bewegen | |||
Functie instellen/instellingsmenu oproepen
U kunt in alle modi de ingestelde functie wijzigen door de beide toetsen ∧ en ∨ minstens 3 seconden tegelijkertijd ingedrukt te houden. Vervolgens wordt u gevraagd om de volgende toegangscode in te voeren:
Code gebruiker
3377
Als u een cijfer van de toegangscode wilt wijzigen, moet de cursor onder het te wijzigen cijfer staan. De cursorpositie wijzigt u door de pijltoetsen ∧ of ∨ langer in te drukken.
■ Om de waarde van het cijfer te verhogen (+1), drukt u kort op de toets ∧.
■ Om de waarde van het cijfer te verlagen (-1), drukt u kort op de toets V.
- Om de cursor een positie naar rechts te verschuiven, drukt u gedurende 3 seconden op de toets V.
■ Om de cursor een positie naar links te verschuiven, drukt u gedurende 3 seconden op de toets ∧.
■ Als alle codecijfers goed zijn ingesteld, bevestigt u de invoer. Hier- voor drukt u gedurende minstens 3 seconden tegelijkertijd op de toetsen ∧ en ∨.
U bevindt zich nu in het menu Instellingen.
■ Kies nu de gewenste functie door de beide toetsen ∧ en ∨ minstens 3 seconden tegelijkertijd ingedrukt te houden.
■ Afhankelijk van de gekozen functie verschijnen er nog meer opties (bijv. Voorloop, Klok, Omvang vertrek). U kunt deze opties kiezen of snel overslaan door beide toetsen ∧ en ∨ tegelijk kort in te drukken.
Het apparaat gaat terug naar de vorige modus met de nieuw gekozen functie. Als er binnen 60 seconden geen activiteiten in het menu In-stellingen plaatsvinden, wordt het menu automatisch weer verlaten.
Modus wijzigen
Als u de modus wilt wijzigen, kunt u op elk moment wisselen tussen de modi Gebruiksklaar, Voorloop (als deze via de optie is gekozen), Gebruik handmatig/Gebruik CO2, ThermoControl actief en Ventilator-naloop.
■ Druk de toets ⏻ zo vaak in totdat u de gewenste modus heeft bereikt.
Tip: Als u het filter handmatig met Miele ThermoControl wilt reinigen, druk de toets ⏻ dan zo vaak in totdat u de modus ThermoControl actief bereikt. Relevante ziekteverwekkers in het filter worden dan door de Miele ThermoControl uitgeschakeld. Na de Miele ThermoControl wordt het filter automatisch via een naloop van de ventilator veilig afgekoeld en gaat daarna terug naar de modus Gebruiksklaar.
Bedrijfswaarden weergeven
De bedrijfswaarden van de luchtreiniger kunnen via het menu Weergave bedrijfswaarden worden weergegeven.
■ Houd de toets ∨ langer dan 3 seconden ingedrukt.
| Weergave bedrijfswaarden | |
| Bedrijfsuren | 1245h |
| Tijd tot filter vervangen | 523h |
| Miele V01.1 | PAC1080 |
| Ma09.11428800 | |
Het menu Weergave bedrijfswaarden wordt nu weergegeven.
| Weergave bedrijfswaarden | |
| Verzadiging filter | 25% |
| Temp. vertrek: | 22°C |
| Temp. ThermoControl | 34°C |
| Ma09.11428800 | |
■ Om door de pagina's van het menu Weergave bedrijfswaarden te bladeren, drukt u kort op de toets ∧ of ∨.
- Om de weergave van de bedrijfswaarden weer te verlaten, drukt u de beide toetsen ∧ en ∨ tegelijkertijd kort in (< 1 sec) of u wacht 10 seconden.
Toetsvergrendeling deactiveren
Als de displayverlichting is uitgeschakeld, is de toetsvergrendeling geactiveerd. U kunt de toetsvergrendeling deactiveren door de toetsen ∧ en ∨ minstens 3 seconden ingedrukt te houden.
Als er gedurende 60 seconden na het deactiveren geen toetsen worden ingedrukt, wordt de toetsvergrendeling automatisch weer geactiveerd.
Instellingen
Instellingsmenu "Modus handma-tig"
Als er instellingen voor de Voorloop worden uitgevoerd, worden deze instellingen automatisch ook overgenomen bij de andere functies.
Tip: Als u de instellingen voor de Voorloop niet wilt wijzigen, kunt u het instellingsmenu weer snel verlaten door tegelijkertijd kort de beide toetsen ∧ en ∨ in te drukken.
Instellingsmenu "Modus handmatig+klok"
Als de voorloopfunctie is ingeschakeld, start de luchtreiniger de voorloop al voor de eigenlijke inschakeltijd. Als de inschakeltijd bijv. is ingesteld op 06:00 uur met 5 minuten voorlooptijd, dan start de luchtreiniger de voorloop om 05:55 uur.
Na de uitschakeltijd wordt de Miele ThermoControl met een programmaduur van 20 minuten gestart. Aansluitend loopt de ventilator nog 10 minuten na.
Als er instellingen worden uitgevoerd, worden deze instellingen automatisch ook overgenomen bij de andere functies.
- Als u niets wilt wijzigen, kunt u het instellingsmenu weer snel verla- ten door tegelijkertijd kort de beide toetsen ∧ en ∨ in te drukken.
- Als u niet voor elke dag een aparte inschakel- en uitschakeltijd wilt kiezen, dan kunt u de tijden voor de hele week snel via Ma-vrij/Za +ZO instellen. Als u de inschakel- en uitschakeltijd op 00:00 instelt, dan wordt het apparaat op de geselecteerde dag niet ingeschakeld.
Instellingsmenu "Modus CO2"
In het submenu Gevoeligheid wordt vastgelegd hoe gevoelig de besturing moet reageren op geopende vensters en wanneer de intensieve circulatie wordt geactiveerd.
Als u Hoog selecteert, dan wordt de intensieve circulatie sneller geactiveerd. Als u Laag selecteert, dan duurt het langer voor de intensieve circulatie bij een geopend venster wordt geactiveerd.
Als er instellingen worden uitgevoerd, worden deze instellingen automatisch ook overgenomen bij de andere functies.
Tip: Als u niets bij de voorloop wilt wijzigen, kunt u het instellingsmenu weer snel verlaten door tegelijkertijd kort de beide toetsen ∧ en ∨ in te drukken.
Instellingsmenu "Modus CO2+klok"
Als de voorloopfunctie is ingeschakeld, start de luchtreiniger de voorloop al voor de eigenlijke inschakeltijd. Als de inschakeltijd bijv. is ingesteld op 06:00 uur met 5 minuten voorlooptijd, dan start de luchtreiniger de voorloop om 05:55 uur.
Na de uitschakeltijd wordt de Miele ThermoControl met een programmaduur van 20 minuten gestart. Aansluitend loopt de ventilator nog 10 minuten na.
In het submenu Gevoeligheid wordt vastgelegd hoe gevoelig de besturing moet reageren op geopende vensters en wanneer de intensieve circulatie wordt geactiveerd.
Als u Hoog selecteert, dan wordt de intensieve circulatie sneller geactiveerd. Als u Laag selecteert, dan duurt het langer voor de intensieve circulatie bij een geopend venster wordt geactiveerd.
Als er instellingen worden uitgevoerd, worden deze instellingen automatisch ook overgenomen bij de andere functies.
Tip: Als u niets bij de voorloop wilt wijzigen, kunt u het instellingsmenu weer snel verlaten door tegelijkertijd kort de beide toetsen ∧ en ∨ in te drukken.
Instellingsmenu "Taal/Tijd/Datum/Service"
*Alleen voor Miele
Instellingsmenu "Filter vervangen/Fabrieksinstellingen/Display-contrast"
Transport en opstelling
Uitsluitend door de exploitant geïinstrueerde personen mogen de luchtreiniger transporteren en opstellen.
⚠️ Kantelgevaar bij onbeveiligd transport.
Bij een onbeveiligd transport met verkeerde transport- of hijsmiddelen bestaat het risico dat de luchtreiniger omvalt.
De luchtreiniger mag uitsluitend door geïinstrueerd personeel worden getransporteerd.
De luchtreiniger mag uitsluitend rechtop op een veilige en vaste ondergrond worden geplaatst. De luchtreiniger kan met de wieltjes op de onderkant van het apparaat in het vertrek worden verplaatst. Let er bij het verplaatsen van de luchtreiniger op dat de ondergrond vlak is en dat de luchtreiniger is beveiligd tegen omvallen. Om schade en ongevallen te voorkomen, moet altijd eerst de stekker uit het stopcontact worden getrokken voordat de luchtreiniger wordt verplaatst.
⚠ Struikelgevaar als het apparaat wordt verplaatst met aansluitkabel in stopcontact.
Als de luchtreiniger wordt verplaatst terwijl de aansluitkabel nog in het stopcontact zit, bestaat het risico dat iemand over de gespannen aansluitkabel struikelt en gewond raakt. Ook de aansluitkabel kan daarbij beschadigd raken.
Trek de stekker uit het stopcontact voordat u de luchtreiniger verplaatst.
⚠️ Kantelgevaar door onvoorzichtig verplaatsen.
Als de vloer oneffen is of als er voorwerpen op de vloer liggen, kan de luchtreiniger kantelen.
Let er bij het verplaatsen van de luchtreiniger op dat de ondergrond vlak is en dat de luchtreiniger is beveiligd tegen omvallen.
Beweeg de luchtreiniger altijd alleen maar voorwaarts, zodat het apparaat niet in uw richting kan kantelen.
Let erop dat u daarbij niet over de aansluitkabel rolt.
Stelvoeten monteren
De luchtreiniger wordt met 4 stelvoeten geleverd. Deze kunnen op de onderkant van de sokkel worden geschroefd voor een betere stabiliteit. Er zijn minstens 2 personen nodig om de stelvoeten te monteren.
- Om de stelvoeten op de onderkant van de luchtreiniger te schroeven, kantelt u de luchtreiniger iets opzij of u legt het apparaat volledig neer. Let erop dat de luchtreiniger niet op de aansluitkabel wordt gelegd.
⚠ Gevaar voor beknelling door het omvallen van de luchtreiniger. Als de luchtreiniger wordt gekanteld of neergelegd, bestaat het risico dat lichaamsdelen bekneld en/of ingeklemd raken. Monteer de stelvoeten met minstens 2 personen. Ga uiterst voorzichtig te werk als u het apparaat kantelt.
■ Draai de 4 stelvoeten rechtsom in de daarvoor bestemde gaten op de onderkant van de luchtreiniger.
⚠ Klemgevaar door onvoorzichtig vastschroeven. Bij het vastschroeven van de stelvoeten bestaat het risico dat er vingers bekneld raken. Let er bij het vastschroeven van de stelvoeten op dat uw vingers niet bekneld raken.
■ Draai de stelvoeten er zo ver uit dat de luchtreiniger na het opstellen alleen nog op de stelvoeten staat (de wieltjes raken de vloer niet).
■ Zet de luchtreiniger waterpas door de stelvoeten aan te passen. Gebruik voor een juiste afstelling een waterpas.
- Draai de moeren op de stelvoeten na het afstellen met een steeksleutel (maat 17) vast op de bodemplaat. Controleer de stabiliteit nadat u het apparaat heeft opgesteld.
⚠️ Kantelgevaar bij het verschuiven van de luchtreiniger met ge-monteerde stelvoeten.
De luchtreiniger kan niet meer met de wieltjes worden verplaatst als de stelvoeten erin zijn geschroefd. Vanwege het risico op kantelen mag de luchtreiniger niet worden verplaatst als de stelvoeten erin zijn geschroefd.
Draai de stelvoeten eruit voordat u de luchtreiniger naar een andere plek schuift.
Wandhouder (optioneel)
Om de luchtreiniger, indien nodig, extra te beveiligen tegen omvallen, kunt u de luchtreiniger met de meegeleverde wandhouder op een wand bevestigen.
Montage van de wandhouder (optioneel)
Elektrische aansluiting
De luchtreiniger is standaard voorzien van een aansluitkabel met stekker, geschikt voor aansluiting op een geaard stopcontact.
Plaats de luchtreiniger zodanig dat het stopcontact goed bereikbaar is. Als het stopcontact niet goed bereikbaar is, zorg er dan voor dat er voor elke pool een werkschakelaar is.
Brandgevaar door oververhitting.
Het gebruik van de luchtreiniger met verdeelstekkers en verlengkabels kan leiden tot overbelasting van de kabels.
Gebruik om veiligheidsredenen geen verdeelstekkers en verlengkabels.
De elektrische installatie moet conform VDE 0100 zijn uitgevoerd.
Om veiligheidsredenen raden we aan om een aardlekschakelaar (RCD) te gebruiken van het type 📌 in de huisinstallatie waarin u de luchtreiniger installeert.
Een beschadigde aansluitkabel mag alleen door een speciale aan-sluitkabel van hetzelfde type worden vervangen (verkrijgbaar bij Miele). Om veiligheidsredenen mag de kabel alleen door een door Miele geautoriseerde vakman/-vrouw of door Miele worden vervangen.
Op het typeplaatje en in deze gebruiksaanwijzing staat informatie over het nominale verbruik en de bijbehorende zekering. Vergelijk deze informatie met de gegevens van de elektrische aansluiting ter plaatse.
Raadpleeg bij twijfel een elektricien.
De luchtreiniger mag niet op wisselrichters worden aangesloten die bij een autonome stroomvoorziening worden toegepast, zoals zonne-energie. Als de luchtreiniger wordt ingeschakeld, kan deze bij span-ningspieken anders automatisch worden uitgeschakeld. De elektronica kan daarbij beschadigd raken.
De luchtverversingsfrequentie is gebaseerd op de omvang van het vertrek (luchtvolume in het vertrek) en hoe vaak dit luchtvolume per tijdseenheid wordt gefilterd.
De luchtverversingsfrequentie is in de fabrieksinstelling en na het vervangen van het filter ingesteld op 6 keer verversen (bij de juiste omvang van het vertrek, waarvan het maximum niet groter mag zijn dan de grootte die gelijk is aan het nominale vermogen). Door de constante filtering van de lucht in het vertrek via het filter wordt de lucht-verversingsfrequentie in de loop der tijd lager. De filtergraad van het filter wordt daardoor niet minder. Een lagere luchtverversingsfrequentie wordt in de luchtreiniger met een verschildrukmeting vastgesteld. Als de luchtverversingsfrequentie lager wordt dan 4 keer, dan wordt dit gesignaleerd doordat de rode led gaat branden en er een waarschuwing verschijnt.
Miele raadt aan het verzadigingsniveau van het filter regelmatig te controleren. Dit doet u door de ventilatorinstelling in de Modus handmatig gedurende minstens 20 seconden op 100% in te stellen. Als de rode led brandt en de foutmelding F4029 Waarschuwing in het display verschijnt bij de ventilatorinstelling van 100%, dan is het filter verzadigd.
Als u de lucht 6 keer wilt blijven verversen (ook als het filter verzadigd is), dan moet de ventilatorinstelling extra worden verhoogd. In de volgende tabel kunt u zien hoeveel de ventilatorinstelling moet worden verhoogd bij een verzadigd filter. De luchtreiniger moet daarvoor in de functie Modus handmatig worden gebruikt. Verwacht mag worden dat het filter na een tijdsbestek van ca. 1–2 jaar is verzadigd (afhankelijk van de omgevingsomstandigheden, de individuele hoeveelheid deeltjes en de regelmatige reiniging van de voorfilters). Miele adviseert daarom het filter regelmatig te laten onderhouden door de Miele Service.
Ventilatorinstellingen voor PAC 1045
| Omvang ver-trek | Volumestroom voor 6 keer lucht verversen* | Ventilatorinstelling voor 6 keer lucht verversen (nieuw filter) | Ventilatorinstelling (%) voor 6 keer lucht verver-sen (filter verzadigd; rode led brandt bij 100%) |
| 10 m^2 156 | m^3/u 30% 40% | ||
| 15 m^2 234 | m^3/u 40% 55% | ||
| 20 m^2 312 | m^3/u 50% 70% | ||
| 25 m^2 390 | m^3/u 60% 85% | ||
| 30 m^2 468 | m^3/u 70% 95% | ||
| 35 m^2 546 | m^3/u 80% 100% | ||
| 40 m^2 624 | m^3/u 85% 100% | ||
| 45 m^2 700 | m^3/u 95% 100% |
* De vermelde volumestromen zijn gebaseerd op een gemiddelde hoogte van het vertrek van 2,6 m.
Ventilatorinstellingen voor PAC 1080
| Omvang ver-trek | Volumestroom voor 6 keer lucht verversen* | Ventilatorinstelling voor 6 keer lucht verversen (nieuw filter) | Ventilatorinstelling (%) voor 6 keer lucht verver-sen (filter verzadigd; rode led brandt bij 100%) |
| 25 m^2 413 | m^3/u 45% 60% | ||
| 30 m^2 495 | m^3/u 50% 65% | ||
| 35 m^2 578 | m^3/u 55% 75% | ||
| 40 m^2 660 | m^3/u 60% 80% | ||
| 45 m^2 743 | m^3/u 65% 85% | ||
| 50 m^2 825 | m^3/u 70% 95% | ||
| 55 m^2 908 | m^3/u 75% 100% | ||
| 60 m^2 990 | m^3/u 80% 100% | ||
| 65 m^2 1.073 | m^3/u 85% 100% | ||
| 70 m^2 1.155 | m^3/u 90% 100% | ||
| 75 m^2 1.238 | m^3/u 95% 100% | ||
| 80 m^2 1.300 | m^3/u 100% 100% |
* De vermelde volumestromen zijn gebaseerd op een gemiddelde hoogte van het vertrek van 2,75 m.
Ventilatorinstellingen voor PAC 1200
| Omvang ver-trek | Volumestroom voor 6 keer lucht verversen* | Ventilatorinstelling voor 6 keer lucht verversen (nieuw filter) | Ventilatorinstelling (%) voor 6 keer lucht verver-sen (filter verzadigd; rode led brandt bij 100%) |
| 60 m^2 900 m^3/u 30% 45% | |||
| 70 m^2 1.050 m^3/u 35% 55% | |||
| 80 m^2 1.200 m^3/u 40% 60% | |||
| 90 m^2 1.350 m^3/u 45% 70% | |||
| 100 m^2 1.500 m^3/u 50% 75% | |||
| 110 m^2 1.650 m^3/u 55% 85% | |||
| 120 m^2 1.800 m^3/u 60% 90% | |||
| 130 m^2 1.950 m^3/u 65% 100% | |||
| 140 m^2 2.100 m^3/u 70% 100% | |||
| 150 m^2 2.250 m^3/u 75% 100% | |||
| 160 m^2 2.400 m^3/u 80% 100% | |||
| 170 m^2 2.550 m^3/u 85% 100% | |||
| 180 m^2 2.700 m^3/u 90% 100% | |||
| 190 m^2 2.850 m^3/u 95% 100% | |||
| 200 m^2 3.000 m^3/u 100% 100% |
* De vermelde volumestromen zijn gebaseerd op een gemiddelde hoogte van het vertrek van 2,5 m.
Pluizen en stof van het voorfilter verwijderen
De voorfilters in de sokkel van de luchtreiniger voorkomen dat er tijdens het gebruik stof en pluizen in het luchtfilter binnendringen. Om een optimaal gebruik van het luchtfilter te waarborgen, moeten de verontreinigingen die zich voor het voorfilter ophopen wekelijks of naar behoefte worden verwijderd.
■ Trek de stekker uit het stopcontact en controleer of de luchtreiniger spanningsvrij is.
■ Zuig het voorfilter door de luchtaanzuigopeningen van buitenaf schoon met een stofzuiger.
Behuizing reinigen
■ Trek de stekker uit het stopcontact en controleer of de luchtreiniger spanningsvrij is.
■ Als u het apparaat heeft gebruikt voordat u de stekker eruit trekt, wacht dan ca. 10 minuten, zodat het apparaat volledig afkoelt.
De behuizing kan direct na gebruik nog warm zijn.
■ Reinig de afgekoelde behuizing van de luchtreiniger met een vochtige, zachte reinigingsdoek. Let erop dat u geen elektrische onderdelen aanraakt.
- Gebruik geen vloeibare reinigingsmiddelen die op oplosmiddelen zijn gebaseerd en/of sprays.
Filter vervangen
Brandgevaar als gewassen filters opnieuw worden gebruikt. Verontreinigde filters mogen niet worden gereinigd met vloeistoffen die oplosmiddelen bevatten en vervolgens weer in de luchtreiniger worden gebruikt. Vervang verontreinigde filters altijd door nieuwe filters.
Gebruik voor het vervangen van de filters uitsluitend door Miele goedgekeurde accessoires. Als er andere onderdelen worden gebruikt, vervallen de aanspraken op garantie, aansprakelijkheid en/of productaansprakelijkheid. Let er bij het vervangen van de filters op dat u geschikte beschermende kleding draagt (bijv. masker, handschoenen en veiligheidsbril).
Verpak gebruikte filters en filters die fijnstof en mogelijk giftige stoffen en/of ziektekiemen bevatten direct nadat u ze uit het apparaat heeft verwijderd in een goed afsluitbare zak.
Voorfilter vervan- gen
De achter de luchtaanzuigopeningen gemonteerde voorfilters moeten om de ca. 6–12 maanden worden vervangen. Als de voorfilters verontreinigd zijn of als wordt vastgesteld dat het zuigvermogen te laag is, moeten de voorfilters worden vervangen. De voorfilters kunnen via het inspectiepaneel onderaan de luchtreiniger worden vervangen.
■ Trek de stekker uit het stopcontact en controleer of de luchtreiniger spanningsvrij is.
■ Als u het apparaat heeft gebruikt voordat u de stekker eruit trekt, wacht dan ca. 10 minuten, zodat het apparaat volledig afkoelt.
De behuizing kan direct na gebruik nog warm zijn.
- Draai de schroeven van het inspectiepaneel op de achterkant van de luchtreiniger los. Verwijder het inspectiepaneel en het erachter liggende voorfilter.
② Vingerbeveiliging
③ Voorfilter (onder) met montage-plaat
④ Voorfilter (rechts) met montage-plaat
■ Draai de schroef in het midden (1.) los en klap de vingerbeveiliging naar voren (2.).
■ Draai de schroeven op de montageplaten van de voorfilters los.
■ Verwijder de gebruikte voorfilters en verpak ze in een afsluitbare zak.
Hoofdfilter en actief koolstofffilter vervangen
■ Plaats de nieuwe voorfilters. De gevlamde (gekleurde) kant van de voorfilters moet daarbij naar buiten wijzen (in de richting van de luchtaanzuigopeningen).
■ Schroef de montageplaten van de voorfilters er weer op.
■ Trek de vingerbeveiliging omlaag en schroef deze weer vast.
■ Sluit het inspectiepaneel en draai de schroeven weer vast.
Miele adviseert om het hoofdfilter en het actief koolstofffilter door Miele te laten vervangen.
PAC 1045/1080 PAC 1200
① Deksel
② Nafiltergaas
③ Actief koolstofffilter
④ Hoofdfilter (fijnstofvoorfilter ISO ePM2,5 60% (F7) en hoogwaardig filter HEPA H14)
Nafiltermat vervangen (PAC 1045/1080)
Voor de luchtuitlaat is een nafiltermat bevestigd. De nafiltermat moet na een visuele controle en/of bij beschadiging worden vervangen. Miele adviseert om de nafiltermat door Miele te laten vervangen.
■ Trek de stekker uit het stopcontact en let erop dat de luchtreiniger spanningsvrij is.
■ Als u het apparaat heeft gebruikt voordat u de stekker eruit trekt, wacht dan ca. 10 minuten, zodat het apparaat volledig afkoelt.
⚠ Gevaar voor verbranding door hete oppervlakken. De luchtreiniger is direct na gebruik nog heet. Laat het apparaat volledig afkoelen.
■ Draai de 4 schroeven aan de bovenkant van het apparaat los en haal het deksel eraf.
■ Verwijder de nafiltermat onder het deksel en vervang deze door een nieuwe nafiltermat.
■ Leg het deksel weer op het apparaat en schroef het deksel weer vast.
Actief koolstofffilter vervangen (PAC 1045/1080)
Boven het hoofdfilter is een actief koolstofffilter geplaatst. Het actief koolstofffilter moet ongeveer om de 6–12 maanden worden vervangen. Miele adviseert om het actief koolstofffilter door Miele te laten vervangen.
■ Trek de stekker uit het stopcontact en let erop dat de luchtreiniger spanningsvrij is (het display is uit).
■ Als u het apparaat heeft gebruikt voordat u de stekker eruit trekt, wacht dan ca. 10 minuten, zodat het apparaat volledig afkoelt.
⚠ Gevaar voor verbranding door hete oppervlakken. De luchtreiniger is direct na gebruik nog heet. Laat het apparaat volledig afkoelen.
■ Draai de 4 schroeven aan de bovenkant van het apparaat los en haal het deksel eraf.
■ Verwijder de nafiltermat.
■ Verwijder het actief koolstofffilter boven het hoofdfilter en vervang dit door een nieuw actief koolstofffilter.
■ Plaats de nafiltermat.
■ Leg het deksel weer op het apparaat en schroef het deksel weer vast.
Hoofdfilter vervangen
Het hoofdfilter (bestaande uit het fijnstofvoorfilter ePM2,5 60% (F7) en hoogwaardig filter HEPA H14) moet voor een optimaal gebruik van de luchtreiniger ongeveer om de 2 jaar worden vervangen. Om te waarborgen dat de luchtreiniger na het vervangen van het filter niet lekt, adviseert Miele om het hoofdfilter door Miele te laten vervangen.
Het hoofdfilter wordt gecontroleerd door een verschildrukschakelaar. Als een vastgelegde verzadiging is bereikt, moet het hoofdfilter worden vervangen. Het verzadigingsniveau wordt in het display weergegeven. Houd er rekening mee dat het weergegeven verzadigingsniveau alleen geldig is bij een ventilatortoerental van 100%.
■ Trek de stekker uit het stopcontact en let erop dat de luchtreiniger spanningsvrij is (het display is uit).
■ Als u het apparaat heeft gebruikt voordat u de stekker eruit trekt, wacht dan ca. 10 minuten, zodat het apparaat volledig afkoelt.
⚠ Gevaar voor verbranding door hete oppervlakken. De luchtreiniger is direct na gebruik nog heet. Laat de luchtreiniger volledig afkoelen.
■ Draai de 4 schroeven aan de bovenkant van het apparaat los en haal het deksel eraf.
■ Verwijder het actief koolstofffilter en de nafiltermat.
Filterlooptijd reset- ten
■ Verwijder het hoofdfilter door dit er loodrecht omhoog aan de lipjes uit te trekken.
■ Verpak het gebruikte hoofdfilter in een afsluitbare zak en voer het filter af volgens de plaatselijke voorschriften.
■ Plaats een nieuw hoofdfilter met de afdichting omlaag in het apparaat. Nadat het filter is geplaatst, moet het geheel op de montageplaat van het filter liggen.
■ Plaats het actief koolstofffilter en de nafiltermat weer terug op hun oorspronkelijke plaats.
■ Leg het deksel weer bovenop het apparaat en schroef het vast.
Voordat u de luchtreiniger inschakelt, moet u controleren of het deksel goed is vastgeschroefd.
Na het vervangen van het hoofdfilter moet de filterlooptijd handmatig worden gereset in het menu Instellingen.
■ Kies in het menu Instellingen de optie Filter vervangen.
■ Kies in het submenu Filter vervangen de optie Filtertijd resetten.
■ Kies de optie Ja en bevestig door de toetsen ∧ en ∨ minstens 3 seconden tegelijkertijd ingedrukt te houden.
De looptijd van het hoofdfilter wordt gereset naar de vooraf ingestelde waarde.
Hulp bij storingen
De meeste storingen kunt u zelf verhelpen. Het volgende overzicht helpt u de oorzaken van een storing te vinden en deze te verhelpen. Houd daarbij rekening met het volgende:
Gevaar door ondeskundig uitgevoerde reparaties.
Ondeskundig uitgevoerde reparaties kunnen een groot gevaar opleveren voor de gebruiker.
Reparaties aan elektrische apparaten mogen alleen door een vakman/-vrouw worden uitgevoerd.
Contact bij storingen
Voor storingen die u niet zelf kunt verhelpen, waarschuwt u uw Miele vakhandelaar of Miele.
Het telefoonnummer van Miele vindt u aan het einde van dit document.
Voor een goede en vlotte afhandeling moet Miele weten welk type apparaat u heeft en welk fabricagenummer het heeft. Beide gegevens vindt u op het typeplaatje.
Nuttige tips
| Probleem Oorzaak en oplossing | |
| De luchtreiniger start niet of is uitgevallen. | Een zekering ter plaatse of een aardlekschakelaar is geactiveerd.■ Laat alle zekeringen ter plaatse en alle aardlekschakelaars controleren door een elektricien. |
| De aansluitkabel is beschadigd.■ Trek direct de stekker uit het stopcontact. Laat de aansluitkabel door een elektricien vervangen. | |
| De ventilatormotor is overbelast/oververhit. De motorbeveiliging heeft de ventilatormotor uitgeschakeld.■ Trek de stekker uit het stopcontact. Laat het apparaat 10 minuten afkoelen.■ Controleer de toestand van de filters. Vervang verontreinigde filters door nieuwe filters.■ Controleer of de storing opnieuw optreedt. Als de storing opnieuw optreedt, laat de ventilator dan door Miele of een elektricien controleren. | |
| De gewenste hoeveelheid lucht wordt niet bereikt. | Het ingestelde ventilatortoerental is te laag of de omvang van het vertrek is te klein.■ Controleer de toerentalinstelling of de ingestelde omvang van het vertrek. |
| De aanzuigopeningen of de luchtuitlaat zijn afgedekt.■ Verwijder afzettingen/voorwerpen van de aanzuigopeningen of de luchtuitlaat.■ Zuig met een stofzuiger stof/pluizen van de aanzuigopeningen. | |
| De filters zijn vervuild.■ Laat de filters door Miele vervangen. | |
| De luchtreiniger maakt merkwaardige geluiden, trilt of wordt warm. | De aanzuigopeningen en/of de luchtuitlaat zijn afgedekt.■ Verwijder afzettingen/voorwerpen van de aanzuigopeningen of de luchtuitlaat. |
| Het ventilatorwiel schuurt of vertoont onbalans.■ Neem contact op met Miele. | |
| De luchtreiniger reageert niet als er een toets wordt ingedrukt en de display-verlichting is uitgeschakeld. | De automatische toetsvergrendeling is actief. Schakel de toetsvergrendeling uit door de beide toetsen ∧ en ∨ minstens 3 seconden ingedrukt te houden. |
| Het verzadigingsniveau van het hoofdfilter wordt niet correct weergegeven. | Het weergegeven verzadigingsniveau is alleen geldig als er in Modus handmatig een toerental van 100% is ingesteld. Controleer het verzadigingsniveau van het hoofdfilter door het ventilatortoerental op 100% in te stellen. |
| Nadat de stroomvoorziening is onderbroken, gaan de ingestelde gegevens voor de luchtreiniger verloren (bijv. tijd, timerwaarden). | De knoopbatterij van de besturing is leeg.■ Neem contact op met Miele.■ U kunt de luchtreiniger wel blijven gebruiken totdat Miele de batterij heeft vervangen. Stel de verloren gegevens weer correct in via het instellingsmenu. |
| De gele led knippert en in het display verschijnt de melding F2066 Waarschuwing. | De CO2-grenswaarde is bereikt of overschreden.Deze melding kan tijdelijk worden verborgen door de beide toetsen ∧ en ∨ tegelijkertijd kort in te drukken (< 1 sec).■ Ventileer het vertrek, zodat er weer frisse lucht binnenkomt en de CO2-waarde lager wordt. Als de melding terug blijft komen, ook als u meerdere keren en grondig heeft geventileerd, neem dan contact op met Miele. |
| De rode led knippert en in het display verschijnt de melding F476 ThermoControl. | De temperatuur van het verwarmingselement stijgt niet zoals het hoort.■ Maak de luchtreiniger spanningsvrij. Laat het apparaat 10 minuten afkoelen en controleer of de storing opnieuw optreedt. Als de storing opnieuw optreedt, neem dan contact op met Miele. |
| De rode led knippert en in het display verschijnt de melding F4029 Waarschuwing. | De filters zijn sterk verontreinigd of de luchtaanzuigopeningen worden afgedekt.■ Maak de luchtreiniger spanningsvrij. Controleer of de luchtaanzuigopeningen vrij zijn en zuig deze schoon met een stofzuiger. Neem de luchtreiniger weer in gebruik. Als de storing opnieuw optreedt, neem dan contact op met Miele of vervang de voorfilters en/of het hoofdfilter. Om tijdelijk het oorspronkelijke luchtverplaatsingsvermo-gen te bereiken, kan dit tot aan het vervangen van het filter handmatig worden aangepast (bijvoorbeeld door de omvang van het vertrek in het instellingsmenu te wijzigen van 60 m2 naar 80 m2 of door het ventilatortoerental handmatig te verhogen). |
| Deze melding kan tijdelijk worden verborgen door de beide toetsen ∧ en ∨ tegelijkertijd kort in te drukken (< 1 sec). | |
| De rode led knippert en in het display verschijnt de melding F2081 Waarschuwing. | Het hoofdfilter is vol en moet worden vervangen.■ Neem contact op met Miele of vervang het hoofdfilter (zie het hoofdstuk “Reiniging en onderhoud”, paragraaf “Filter vervangen”). Om bij een vol hoofdfilter tijdelijk het oorspronkelijke luchtverplaatsingsvermogen te bereiken, kan dit tot aan het vervangen van het filter handmatig worden aangepast (bijvoorbeeld door de omvang van het vertrek in het instellingsmenu te wijzigen van 60 m2 naar 80 m2 of door het ventilatortoerental handmatig te verhogen). |
| Deze melding kan tijdelijk worden verborgen door de beide toetsen ∧ en ∨ tegelijkertijd kort in te drukken (< 1 sec). |
nl - Nuttige tips
| Probleem Oorzaak en oplossing | |
| De rode led knippert en in het display verschijnt de melding F1 Storing. | De interne thermovoeler is defect.■ Neem contact op met Miele. |
| Deze melding kan tijdelijk worden verborgen door de beide toetsen ∧ en ∨ tegelijkertijd kort in te drukken (< 1 sec). |
Type PAC 1045 PAC 1080 PAC 1200
| Aansluitspanning 230 V 230 V 230 V | |||
| Elektrische zekering (ter plaatse) 16 A ≥ 10 A 16 A ≥ 10 A 16 A ≥ 10 A | |||
| Motor 780 W 780 W 1.300 W | |||
| Verwarming 1.300 W 1.300 W 1.800 W | |||
| Verbruik (totaal) 1.350 W 1.350 W 1.850 W | |||
| Luchtfiltercapaciteit | Regelbaar tot ca. 740 m3/u | Regelbaar tot ca. 1.300 m3/u | Regelbaar tot ca. 3.000 m3/u |
| Afmetingen (lengte x breedte x hoogte) | 500 x 500 x 1.270 mm | 500 x 500 x 1.270 mm | 670 x 670 x 1.420 mm |
| Nettogewicht | 77 kg | 77 kg | 118 kg |
| Maximale vloerbelasting | 760 N | 760 N | 1.160 N |
| Met A beoordeeld geluidsemissieni-veau op de werkplek Lpa conform EN ISO 11204/11203 | < 70 dB re 20 μPa | < 70 dB re 20 μPa | < 73,5 dB re 20 μPa |
* Alle waarden zijn schattingen en zijn afhankelijk van de opstelling en de toestand van het vertrek. Voldoet aan de machinerichtlijn conform 2006/42/EG
Miele
Miele & Cie. KG
