Producttype	Hogedrukreiniger voor het verwijderen van onkruid
Merk	Kärcher
Model	WR 20
Werkbreedte	200 mm
Minimale inlaattemperatuur	90 °C
Maximale inlaattemperatuur	100 °C
Inlaatdebiet	5,8 – 8,3 l/min
Gewicht	0,3 kg
Conform gebruik	Verwijderen van onkruid met heet water (max. 100°C)
Belangrijkste onderdelen	Spuitbalk, houder, debietbegrenzer, spuitkoppen
Inbegrepen accessoires	Adapter voor debietbegrenzer, spuitbalk
Veiligheidsvoorschriften	Richt de straal niet op personen, dieren of elektrische installaties. Draag handschoenen en een veiligheidsbril.
Routineonderhoud	Reinig vuil en resten, controleer of de spuitkoppen verstopt zijn, spoel na gebruik met schoon water.
Vorstbescherming	Vorstvrij bewaren
Reserveonderdelen	Gebruik uitsluitend originele Kärcher-onderdelen
Compatibiliteit	Kärcher hogedrukreinigers met heet water (lijst in de handleiding)
Garantie	Raadpleeg de algemene verkoopvoorwaarden

Veelgestelde vragen - WR 20 Kärcher

Hoe installeer ik de debietbegrenzer op de WR 20?

Plaats de spuitkop en de koperen ring in de spuitkophouder, schroef de adapter erop, schroef vervolgens het geheel op de hogedrukuitlaat van de reiniger. Sluit daarna de hogedrukslang aan op de uitlaat van de begrenzer.

Welke watertemperatuur moet ik gebruiken om onkruid te verwijderen?

Het apparaat werkt met heet water tussen 90°C en 100°C. Stel de hogedrukreiniger in op maximaal 98°C voor een optimaal resultaat.

Hoe monteer ik de spuitbalk?

Schroef de spuitbalk op de lansbuis, draai vervolgens de aansluiting vast met een sleutel. Zorg ervoor dat de openingen naar beneden gericht zijn.

Wat moet ik doen als er stoom uit de spuitbalk komt?

Verlaag de temperatuur van de hogedrukreiniger. Stoom duidt op een te hoge temperatuur.

Waarom komt het water er met te hoge druk uit?

Controleer of de debietbegrenzer is gemonteerd en of de juiste spuitkop wordt gebruikt. Raadpleeg de tabel met spuitkoppen in de handleiding.

Hoe onderhoud ik de WR 20 na gebruik?

Laat het apparaat afkoelen, laat vervolgens 2 minuten koud water circuleren om de spuitbalk te spoelen. Reinig vuil en plantenresten van het chassis.

Kan ik de WR 20 gebruiken met een hogedrukreiniger met koud water?

Nee, de WR 20 is ontworpen voor hogedrukreinigers met heet water. Koud water verwijdert onkruid niet effectief.

Welke veiligheidsmaatregelen moet ik nemen?

Richt de straal nooit op personen, dieren of elektrische installaties. Draag handschoenen en een veiligheidsbril. Let op hete oppervlakken.

Hoe bewaar ik de WR 20?

Bewaar het apparaat vorstvrij. Reinig het voor opslag en controleer of de spuitkoppen niet verstopt zijn.

Waar kan ik reserveonderdelen voor de WR 20 vinden?

Gebruik uitsluitend originele Kärcher accessoires en reserveonderdelen. Raadpleeg de website www.kaercher.com of uw dealer.

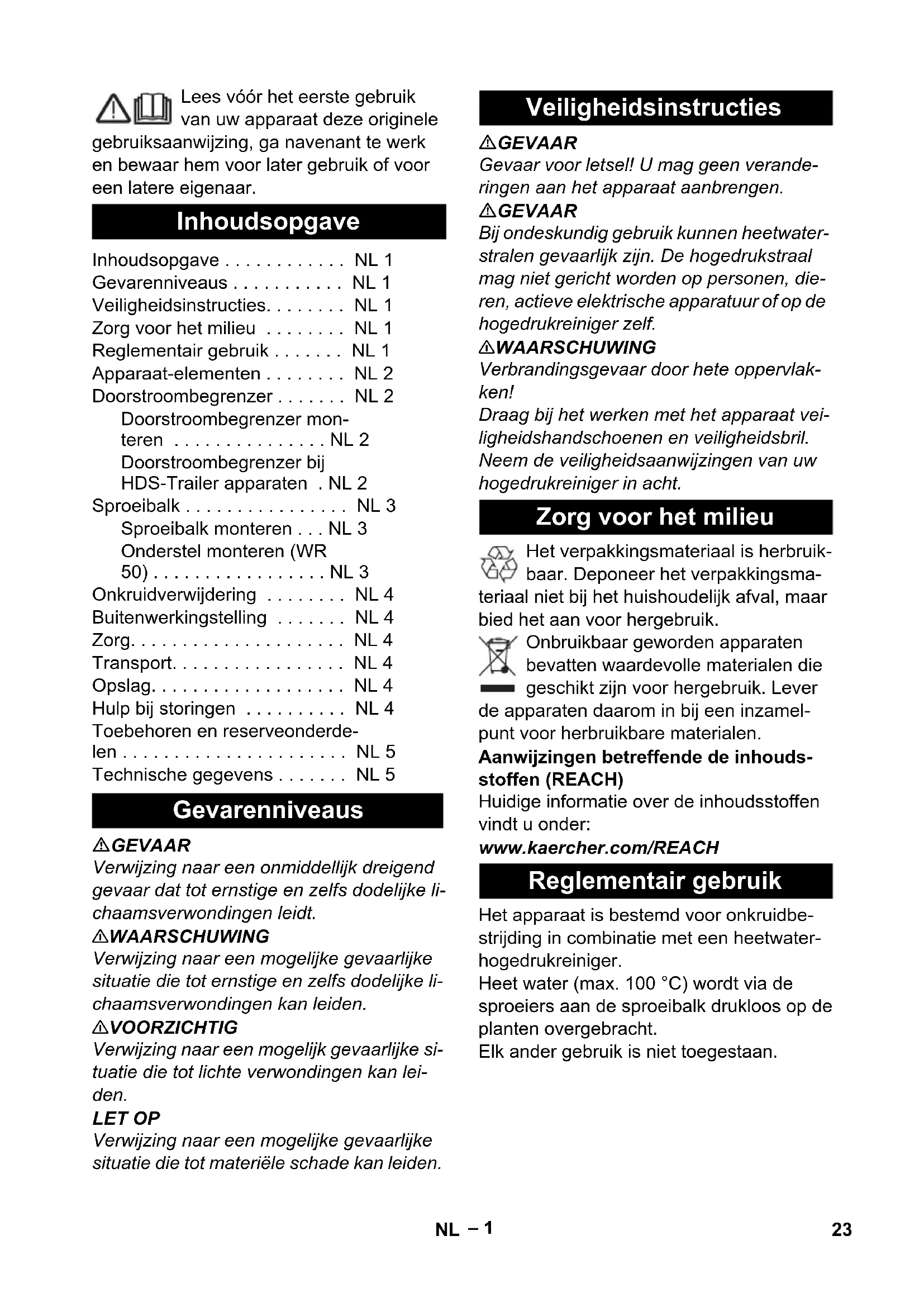

GEBRUIKSAANWIJZING WR 20 Kärcher

Lees voor het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Inhoudsopgave

Inhoudsopgave .NL1

Gevarenniveaus NL 1

Veiligheidsinstructies. NL 1

Zorg voor het milieu NL 1

Reglementair gebruik . . . . . . NL 1

Apparaat-elementen.. NL 2

Doorstroombegrenzer .NL2

Doorstroombegrenzer mon- teren .NL 2

Doorstroombegrenzer bij HDS-Trailer apparaten . NL 2

Sproeibalk. NL 3

Sproebalk monteren . . . NL 3

Onderstel monteren (WR 50) NL 3

Onkruidverwijdering NL 4

Buitenwerkingstelling NL 4

Zorg. NL 4

Transport. NL 4

Opslag. NL 4

Hulp bij storingen NL 4

Toebehoren en reserveonderde

len NL5

Verwijzing maar een onmiddelijk dreigend gevaar dat tot ernstige en zichs dodelijk li-chaamsverwondingen leidt.

WAARSCHUWING

Verwijzingaar een möglichke gevaarlijke situatie die tot ernstige en zichs dodelijk li-chaamsverwondingen kan leiden.

△VOORZICTHIG

Verwijzing maar een möglichke gevaarlijke situation die tot lichte verwondingen kan leiden.

LETOP

Verwijzingaar een mogelijk gevaarlijke situatie die tot materiele schade kan leiden.

Veiligheidsinstructies

△GEVAAR

Gevaar voor letsell! U mag geen verander-
ringen aan het apparaat aanbrengen.

△GEVAAR

Bij ondeskundig gebruik hunnen heetwaterstralen gevaarlijk zijn. De hagedrukstraal mag Niet gericht worden op Personen, die- ren, actieve elektrische apparatuur of op de hagedrukreiniger zich.

WAARSCHUWING

Verbrandingsgevaar door hete oppervlakken!

Draag bij het werknen met het apparaat veiligheidshandschoenen en veiligheidsbril.

Neem de veiligheidsaanwijzingen van uw hogedrukreiniger in acht.

Zorg voor het milieu

Het verpakkingsmaterial is herbruikbaar. Deponeer het verpakkingsma

teriaal Niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zich voor hergebruik. Lever

de apparatenkaarom in bij een inzamelpunt voor herbruikbare materialen.

Aanwijzingen betreffende de inhouds-stoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

Het apparatus is bested voor onkruidbestrijding in combinatie met een heetwaterhogedrukreiniger.

Heet water (max. 100^ ) wordt via de sproeiers aan de sproeibalk drukloos op de planten overgebracht.

Elk ander gebruik is Niet toegestaan.

Apparaat-elementen

Afbeelding zie omslagagina

1 Schroefsluiting
2 Stergreepschroef
3 Houser sproeibalk
4 Onderstel (WR 50)
5 Sproeibalk
6 Sproeiers sproeibalk

Doorstroombegrenzer

Om een gelijkblijvende hoge temperatuur (meer can 90^ ) te garanderen,要去 aan de hagedrukuitgang van de gebruike hagedrukreiniger een doorstroombegrenzer worden gemonteerd.

Opmerking

De benodigde adapter worden meegeleverd. De benodigde sproeier is op de desbetreffende hogedrukreiniger afgestemd en moeten apart worden besteld.

Heetwaterhoge- drukreiniger	Bestelnummer sproeier
HDS 6/14 C 2.885-494.0
HDS 6/14-4 C 2.885-494.0
HDS 7/12-4 M 2.883-805.0
HDS 7/16 C 2.883-027.0
HDS 8/17 C 2.883-846.0
HDS 8/18-4 C 2.883-846.0
HDS 8/18-4 M 2.883-846.0
HDS 9/18-4 M 2.883-821.0
HDS 10/20-4 M 2.883-397.0
HDS 12/18-4 S 2.883-804.0
HDS 13/20-4 S 2.883-401.0
HDS 1000 De 2.883-846.0
HDS 1000 Be 2.883-846.0
HDS 13/20 DeTr.1 2.883-846.0
HDS 17/20 DeTr.1 2.883-846.0

Opmerking: Sproeiers voor hier Niet vermelde hagedrukreinigers要去en bij de servicepartner worden aangevraagd.

Doorstroombegrenzer monteren

1 Sproeierhouser
2 Koperen planta
3 Sproeier
4 Adapter

A Ingang (aansluiting apparaatuitgang)

B Uitgang (aansluiting hagedrukslang)

Sproeier en koperenplaat in de sproei-erhouser leggen.
→ Schroef de adapter op de sproeierhouser.
Doorstroombegrenzer aan de hoge-drukuitgang van het gebruike apparaat schroeven.
Hogedrukslang aan de uitgang van de doorstroombegrenzer schroeven.

Doorstroombegrenzer bij HDS-Trailer apparaten

Bij gezbruik van een HDS-Trailer-apparaat moet de doorstroombegrenzer:tussen straalbuis en handspuitpistol worden gemonteerd.

Neem de instructies in de gebruiksaanwij-zing van de hagedrukreiniger in acht!

1 Handpistol
2 Doorstroombegrenzer
3 Staalbuis

Doorstroombegrenzer tussen handspuitpistol en straalbuis inbouwen.
Na de montage de dichtheid van deschroefverbindingen controleren.

Sproeibalk

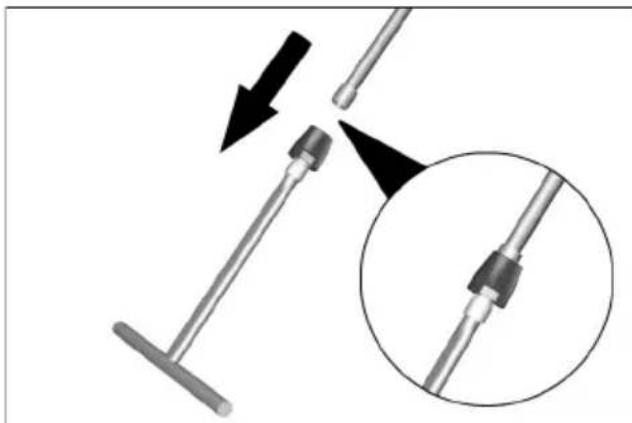

Sproebalk monteren

Sproebalk op de stalen buis schroeven.
→ Schroefverbinding met steeksleutel vastdraaien.

Opmerking

De openings van de spreibalk mogen Niet maar voren wijzen maar要去en maar beneden zich gericht.

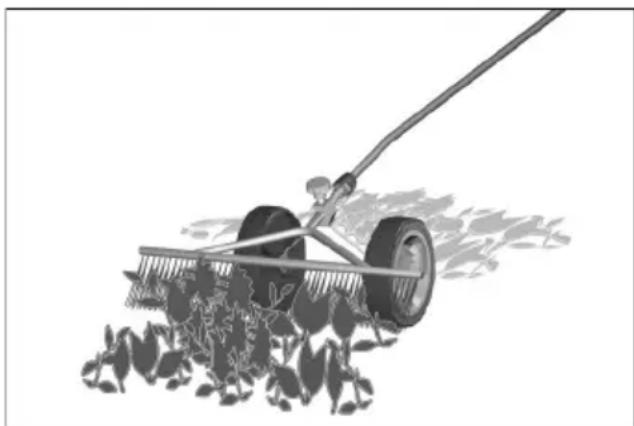

Onderstel monteren (WR 50)

Opmerking

Indien nodig kan de WR 50 van een onderstel worden voorzien.

Schuif de sproeibalk in de houder van het onderstel.

Opmerking

Afstand van de sproeibalk tot het oppervlak aan de houder instellen (ca. 50 mm - 100 mm boven de oppervlakte).

Sterknopschroef losdraaien.
Sproeibalk in de houder verschuiven.
Stergreepschroef vastdraaien.

Onkruidverwijdering Buit

△WAARSCHUWING

Verbrandingsgevaar! De sproebalk要去zo bijn gemonteerd dat de uistroomopeningen aan beneden wijzen.

Richt de hagedrukstraal nicht op mensen of dieren.

Tijdens het bedrijf de WR 20 / WR 50 Niet aanraken en Niet in de waterstraal grijpen.

Apparaatschakelaar aan hogedrukreiniger op max. 98^ instellen.
Indien aanwezig servo control regelaar op max. instellen.
Hogedrukreiniger inschakelen en aan de hendel van het hogedrukpistool trekken.
Wachten tot er heet water uit de sproebalk stroomt.

Opmerking

Afhankelijk van de gezrukke hagedruukreiniger bedraagt de opwarntijd:tussen 2 en 5 minutes.

Sproebalk langzaam over het onkruid bewegen.
Indien nodig beweging meerere keren herhalen.

Opmerking

De optimale werkung worden bereikt als het hete water bijna drukloos en zonder stoomvorming uittreedt.

werkingstelling

△WAARSCHUWING

Verbrandingsgevaar! WR20 / WR 50 voor de demontage lately afkoelen.

Gebruik om af te koelen na het werkken met heet water de oppervlakteiniger gedurende 2 minutes met koud water.
Spoel indien nodig de spreibalk en het onderstel (WR 50) af met schoon water.

Zorg

Apparaat gegen vorst beschemmen.
Onderstel (WR 50) ontdoen van vuil, aarde en plantenresten
Sproeiers aan de sproebalk regelmatig op verstoppenen controleren.

Transport

Neem bij het transport het gewicht van het apparaat in acht.

Opslag

Neem bij de opslag het gewicht van het apparaat in acht.
Apparaat op een vorstvrijeplaatsbewaren.

Hulp bij storingen

Aan de sproebalk treedt stoom uit:

Temperatuurinstelling aan de hoge- drukreiniger verminderen.

Water treedt met te veel druk UIT:

Doorstroombegrenzer monteren.
Passende sproeier (zie tabel) kiezen.

Hogedrukreiniger schakelt uit / brander aan hogedrukreiniger start nicht:

Sproeiers aan de sproebalk op verstoppingen controleren.
Sproeiers aan de sproeibalk op verkalking controleren.

Wielen van onderstel (WR 50) können nicht worden gedraaid:

Assen en wiellagers op verruiling controleren.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garande- ren dat het apparaat veilig en zonder storin- gen functioneert.

Informatie over het toebehoren en de reserveonderdelen vindt u op www.kaercher.com.

Technische gegevens

	WR 20	WR 50
Werkbreedte 200mm 500mm
Toevoertemperatuur min.	90°C
Aanvoertemperatuur max.	100°C
Toevoerdebiet l/min 5,8	-8,3 8,3	-16,7
Gewicht (kg) 0,3 2,2
