Verona - Badkuip ASTRALPOOL - Gratis gebruiksaanwijzing en handleiding

Type product	Massagespa / overloopbad of met skimmer
Merk	AstralPool
Model	Verona
Materiaal van het bad	Acryl
Hoofdfuncties	Watermassage, luchtmassage, filtratie, verwarming, ozonisatie, optionele verlichting
Elektrische voeding	Driefasig 400V tussen fasen, 230V fase-nul, 50/60 Hz
Verwarmingsvermogen	6000 W
Vermogen watermassagepomp	Tot 2700 W per pomp
Vermogen luchtblazerpomp	1300 W
Elektrisch veiligheidsapparaat	Verplichte aardlekschakelaar (RCD) 30 mA
Watertemperatuurbereik	34-40 °C, ideaal 35-36 °C
Filtratiesysteem	Zandfilter, filtratiepomp met debietdetector
Waterbehandeling	Broomtabletten (2.2-3.3 ppm) of chloor (0.5-1.5 ppm), pH 7.2-7.6
Aanvullende desinfectieopties	Ingebouwde ozonator
Onderhoud van het acryloppervlak	Reinigen met milde zeep en water, polijsten met speciale was ; vermijd oplosmiddelen en schuurmiddelen
Onderhoud bij niet-gebruik	Lage temperatuur programmeren, water behandelen, afdekken ; in de winter: leegmaken en drogen
Garantie	Onder voorbehoud van installatie volgens instructies en door een professional
Reserveonderdelen	Alleen origineel, verkrijgbaar bij de fabrikant of dealer
Conformiteit	Richtlijn 2014/30/EU (EMC), Laagspanningsrichtlijn 2014/35/EU, EN 60335-2-41

Veelgestelde vragen - Verona ASTRALPOOL

Wat zijn de vereiste elektrische voorwaarden om de Verona spa te installeren?

De voeding moet driefasig zijn 400V tussen fasen en 230V fase-nul. Een aardlekschakelaar (RCD) van 30 mA is verplicht. De installatie moet worden uitgevoerd door een gekwalificeerde professional.

Welke watertemperatuur wordt aanbevolen voor het bad?

De ideale temperatuur ligt tussen 34°C en 37°C. Overschrijd nooit 40°C. Langdurige blootstelling aan meer dan 37°C kan hyperthermie veroorzaken.

Hoe onderhoud ik het water van de spa?

Controleer dagelijks de pH (7.2-7.6) en het ontsmettingsmiddel (broom 2.2-3.3 ppm of chloor 0.5-1.5 ppm). Gebruik eenmaal per week specifieke producten voor de spa, zoals antikalk en algicide. De ozonator helpt chemicaliën te verminderen.

Hoe reinig ik het acryloppervlak?

Gebruik een zachte doek met zeep en water. Spoel en droog. Gebruik nooit schurende reinigingsmiddelen, aceton, oplosmiddelen of producten op basis van keton. Voor lichte krassen breng autowas aan en polijst.

Wat te doen bij foutcode E01?

Foutcode E01 geeft een onvoldoende waterniveau in de buffertank aan. Vul de tank tot de veiligheidsniveaudetector. Controleer de aansluitingen van de niveausensoren.

Kan ik de spa in de winter gebruiken als ik hem niet gebruik?

Als u de spa in de winter niet gebruikt, koppel dan de voeding los, maak de spa volledig leeg, reinig en droog hem. Laat de aftapkraan open en dek hem af. Laat nooit water binnenin als de temperatuur onder 0°C daalt.

Welke chemicaliën worden aanbevolen voor de waterbehandeling?

Gebruik broomtabletten (2.2-3.3 ppm) of chloor (0.5-1.5 ppm). Houd de pH tussen 7.2 en 7.6 met pH MINOR of MAJOR SPA. Vul aan met antikalk, algicide, antischuim en ontvetter indien nodig.

Hoe activeer ik de water- en luchtmassages?

Via de schakelaars van de spa of het bedieningspaneel activeert u de watermassagepomp (waterstralen) of de luchtblazer (luchtmassage). De bedrijfstijd is programmeerbaar. Zorg ervoor dat het filter schoon is voor gebruik.

Wat is de procedure voor de eerste ingebruikname?

1. Vul de spa en de buffertank tot het niveau SMAX. 2. Open alle kleppen behalve aftap. 3. Schakel de spanning in en activeer de filtratiepomp. 4. Voer een was-/spoelbeurt van het zandfilter uit. 5. Programmeer de temperatuur en de filtratieklok. Raadpleeg de volledige handleiding voor details.

Waar vind ik reserveonderdelen voor de Verona spa?

Reserveonderdelen moeten origineel zijn en zijn verkrijgbaar bij de fabrikant AstralPool of bij uw erkende dealer. Gebruik alleen aanbevolen onderdelen om de veiligheid en goede werking te garanderen.

GEBRUIKSAANWIJZING Verona ASTRALPOOL

Bovenstaande produkten voldoen aan de veiligheidsvoorschriften van de, Richtlijn Electromagnetische compatibiliteit 2014/30/EU, laagspannings richtlijn 2014/35/EU en aan de Europese norm EN 60335-2-41.

Handtekening/Hoedanigheld:

Bovenstaande produkten voldoen aan de veiligheidsvoorschriften van

de,Richtlijn Electromagnetische compatibiliteit 2014/30/EU, laagspannings

richtlijn 2014/35/EU en aan de Europese norm EN 60335-2-41.

Handtekening/Hoedanigheld:

Bovenstaande produkten voldoen aan de veiligheidsvoorschriften van

de,Richtlijn Electromagnetische compatibiliteit 2014/30/EU,laagspannings

richtlijn 2014/35/EU en aan de Europese norm EN 60335-2-41.

Handtekening/Hoedanigheld:

Bovenstaande produkten voldoen aan de veiligheidsvoorschriften van

de,Richtlijn Electromagnetische compatibiliteit 2014/30/EU,laagspannings

richtlijn 2014/35/EU en aan de Europese norm EN 60335-2-41.

Handtekening/Hoedanigheld:

Bovenstaande produkten voldoen aan de veiligheidsvoorschriften van

de,Richtlijn Electromagnetische compatibiliteit 2014/30/EU,laagspannings

richtlijn 2014/35/EU en aan de Europese norm EN 60335-2-41.

Handtekening/Hoedanigheld:

Bovenstaande produkten voldoen aan de veiligheidsvoorschriften van

de,Richtlijn Electromagnetische compatibiliteit 2014/30/EU,laagspannings

richtlijn 2014/35/EU en aan de Europese norm EN 60335-2-41.

Handtekening/Hoedanigheld:

De gebruikshandleiding die voor u ligt bevat fundamentele informatie aangaande de veiligheidsmaatregelen die genomen dienen te worden tijdens de installatie en de inbedrijfstelling. Daarvoor is het uiterst belangrijk dat zowel de Installateur als de Gebruiker de instructies lezen alvorens tot installatie en inbedrijfstelling over te gaan.

DE GARANTIE VAN HET PRODUCT IS ALLEEN GELDIG INDIEN HET PRODUCT CORRECT IS GEINSTALLEERD EN DE AANWIJZINGEN IN DE HANDLEIDING ZIJN OPGEVOLGD. LEES ALLE GARANTIEBEPALINGEN EN -BEPERKINGEN AANDACHTIG DOOR.

INDEX

1. INLEIDING....245
2. WAARSCHUWINGEN EN VOORZORGSMAATREGELEN....245
3. INSTALLATIE....246

3.1. Veiligheidswaarschuwingen....246
3.2. Beschrijving van de installatie.... 246
3.3 Plaatsing en installatie van de spa....252

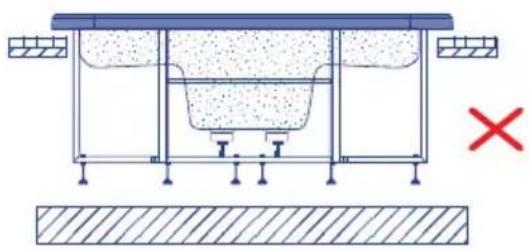

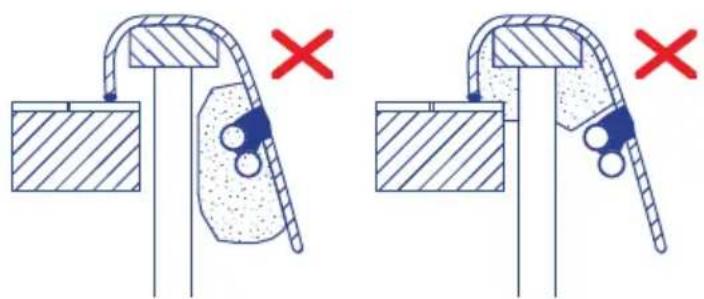

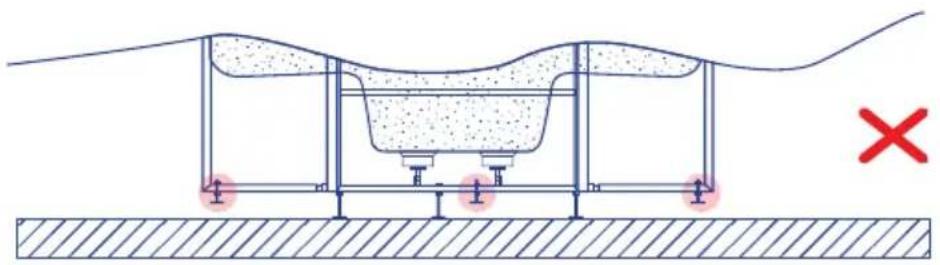

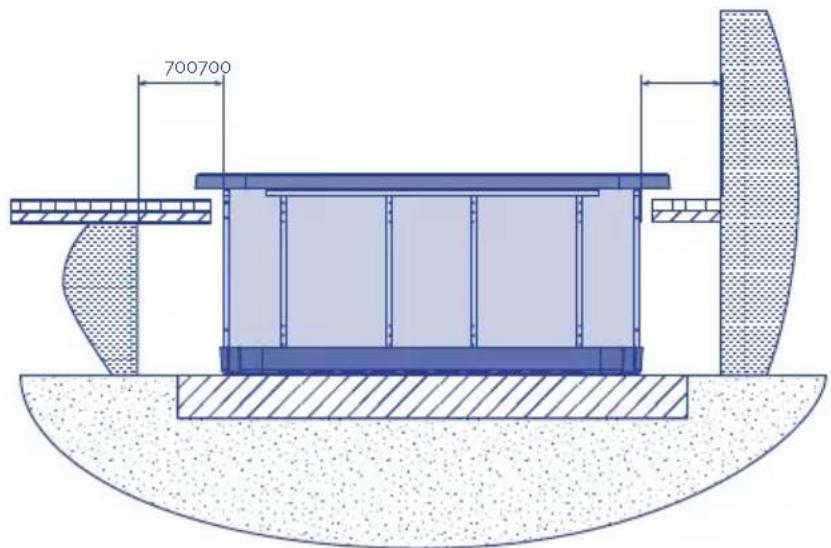

3.4. Stichtingstips....253

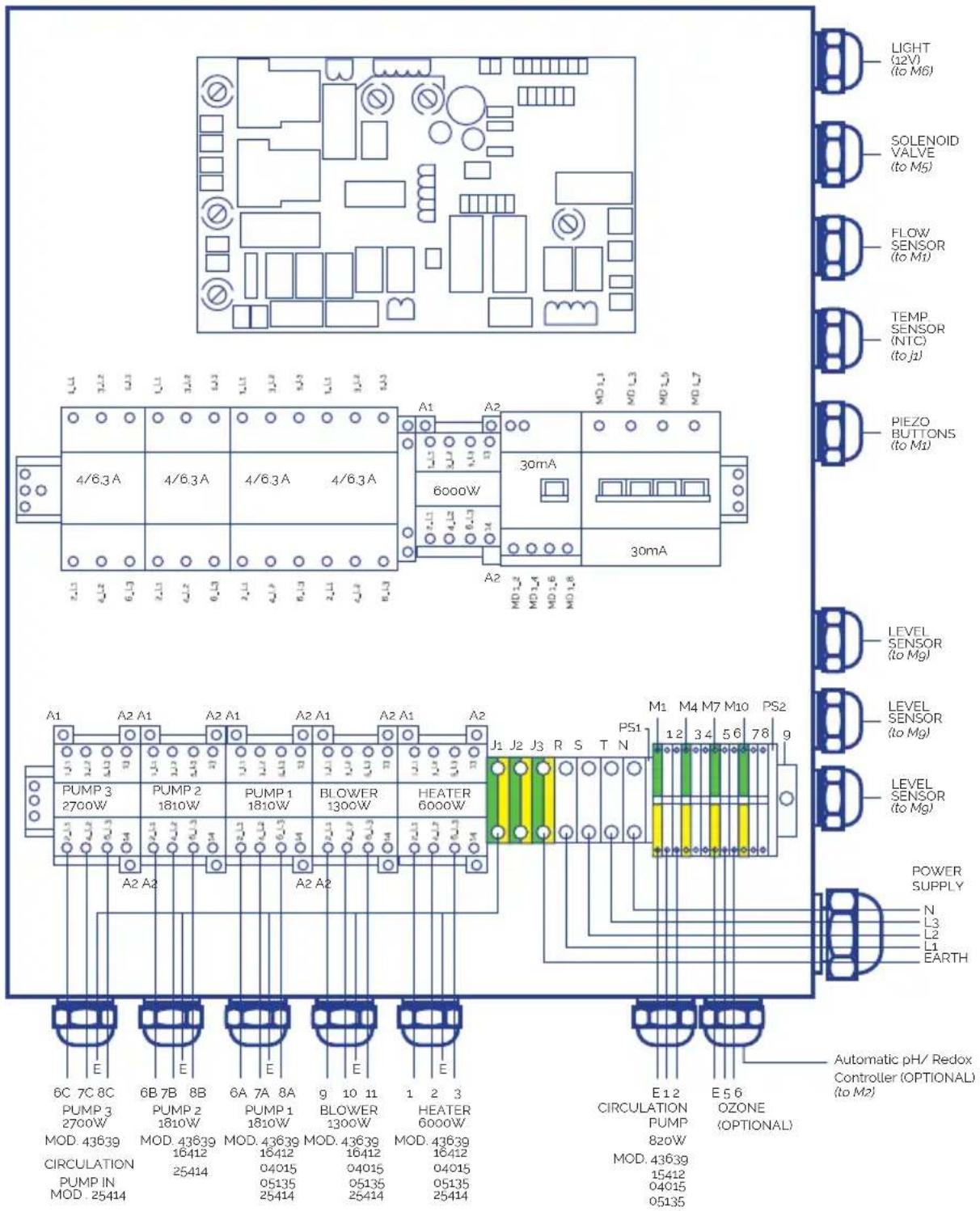

3.5. Elektrische aansluitingen 256
3.6. Hydraulische aansluiting 262

1. INBEDRIJFSTELLING 268
2. GEBRUIKSAANWIJZINGEN....269

5.1. Waarschuwingen....269
5.2. Afstandsbediening (spa knoppen) 271

1. ONDERHOUD 272

6.1. Aanwijzingen voor onderhoudswerkzaamheden 272
6.2. Onderhoud van het acryl 272
6.3. Onderhoud tijdens periodes van afwezigheid of zonder gebruik ....272
6.4. Onderhoud van het water....273

1. FOUTCODES......277
2. STORINGEN EN OPLOSSINGEN 278
3. RECYCLING EN MILIEU 279
4. CONFORMITEITSVERKLARING....280

1. INLEIDING

Deze handleiding bevat alle benodigde informatie om volledig van uw SPA te kunnen genieten. Wij raden u aan de tijd te nemen voor het doornemen van de hiernavolgende punten.

De Spa is een element dat speciaal is ontworpen voor de badkamer, waarmee een combinatie van baden en massagewordt geboden.

Het bestaat uit een gesloten watercircuit aangedreven door pompen dat, gecombineerd met lucht, voor een ontspannende massage van het lichaam zorgt.

Om ervoor te zorgen dat het massagebad effectief is, dient de temperatuur van het water in het circuit tussen 34°C en 37°C te liggen, wat wordt bereikt met behulp van een elektrische warmtewisselaar.

Indien u vragen of twijfels heeft aangaande de werking of het onderhoud van dit product, wend u zich dan tot de installateur of de distributeur in uw zone. Deze vakkundige specialisten met hun vakkennis zorgen ervoor dat u ten volle van dit product kunt genieten.

BELANGRIJK: De fabrikant behoudt zich het recht voor zonder aankondiging de ontwerpen en specificaties zonder enige verplichting gedeeltelijk te wijzigen.

2. WAARSCHUWINGEN EN VOORZORGSMAATREGELEN

- Neem voorzorgsmaatregelen om de niet geoorloofde toegang van kinderen tot de Spa te voorkomen. Wees er zeker van, teneinde ongevallen te voorkomen, dat kinderen voortdurend onder toezicht van een volwassene staan. Controleer de in- en uitgang van de Spa om uitglijden als gevolg van een natte vloer te voorkomen.

- Niemand mag binnen de Spa met metalen of scherpe voorwerpen spelen die de acryllaag kunnen beschadigen.

- Voorkomdat badende personen toegang hebben tot elektrische delen van de Spa.

- De apparatuur niet inschakelen indien er zich geenwater binnen de Spa bevindt.

- Geen elektrische apparaten, zoals radio's of haardrogers, binnen de Spa gebruiken.

- Altijd het in de skimmer aangeduide minimumwaterniveau handhaven (bij Spa's voor privégebruik) of zoals aangeduid in de niveausondes van het compensatiereservoir bij Spa's voor publiek gebruik.

3. INSTALLATIE

3.1. Veiligheidswaarschuwingen

• Enkel een gekwalificeerd technicus mag het systeem installeren, in bedrijf stellen en onderhouden, en dit in strikte overeenstemming met de installatie-instructies en aanwijzingen.
• Dit systeem mag niet worden aangesloten op een huishoudelijk elektriciteitsnetwerk. Controleer of de elektrische installatie voldoet aan de vereisten van het systeem: 3 fases, 400V tussen iedere fase en 230V tussen fase en neutraal.
• Alle plaatselijk van kracht zijnde normen en reglementen m.b.t. elektriciteitsveiligheid moeten worden opgevolgd.
• De veiligheid van personen en materialen moet worden verzekerd. Alle reglementen en veiligheidsnormen moeten worden opgevolgd.
• De elektriciteitsvoeding van het systeem moet worden beschermd met een uiterst gevoelige aardlekschakelaar.
• Gebruik enkel geaarde bedrading van goede kwaliteit.
• Het is uiterst belangrijk kabels van de juiste dwarsdoorsnede te gebruiken.
• Controleer of de thermische magnetische circuitonderbrekers werden gekalibreerd op het energieverbruik (stroomsterkte).
• Gebruik het elektrische schakelkast nooit om andere apparatuur aan te sluiten.
• Wijzigingen zijn verboden zonder de uitdrukkelijke toelating van de fabrikant.
• Gebruik enkel originele wisselstukken geleverd door de fabrikant.
• Sommige onderdelen van de installatie werken met gevaarlijk hoge spanning. Raak ze enkel aan als het systeem volledig ontkoppelt is van de netstroom en alle opstartschakelaars geblokkeerd zijn.
• De grenswaarden vermeld op het elektrische schakelkast mogen onder geen enkele voorwaarde de aanbevolen stroomsterkte overschrijden.
• Controleer de bedrading en de hydraulica voordat u het systeem inschakelt of de voeding aansluit.
• Zorg ervoor dat de elektrische componenten niet in contact kunnen komen met water.
• Raak het apparaat niet aan als u natte voeten hebt.
• Schakel het systeem niet in als het bubbelbad.

3.2. Beschrijving van de installatie

OVERZICHTSSCHEMA

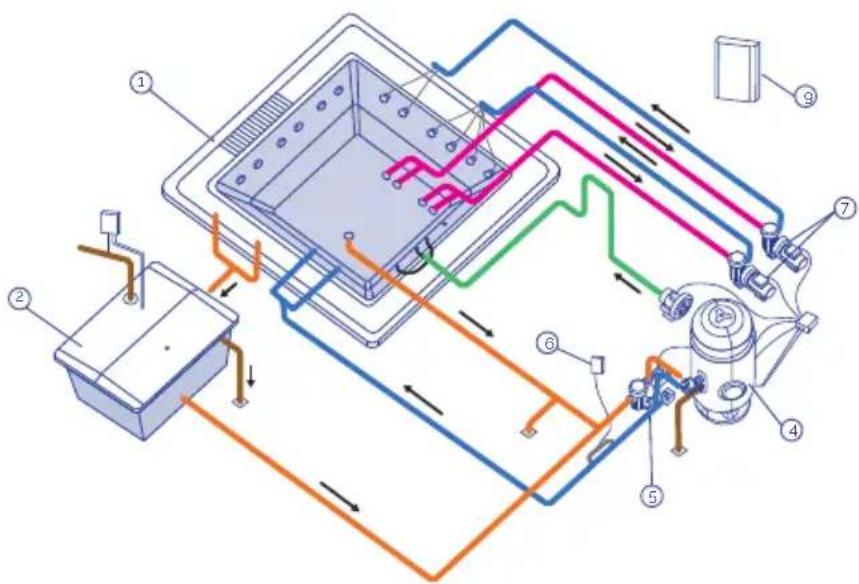

• SPA MET AFVLOEIING

De Spa's met afvloeiing bezitten de capaciteit het door de gebruikers over de rand verplaatstewater in een reservoir op te slaan en voortdurend een constantwaterniveau binnen de Spa te handhaven.

Hieronderwordt een overzichtsschema getoond van de installatie van dit type Spa's.

De Spa's zonder afvloeiing hebben een afwijkende configuratie. Een compensatiereservoir is niet nodig; het water van de Spa wordt direct door een skimmer opgezogen.Wanneer de gebruikers in de Spa stappen stijgt het waterniveau; het water vloeit over de rand indien het aantal gebruikers het voor iedere Spa aangegeven aantal overschrijdt.

Hieronder is het overzichtsschema afgebeeld van de installatie van een Spa met skimmer.

Dit circuit heeft tot taak de kwaliteit van het water van de Spa in stand te houden. Dit wordt bereikt door de recirculatie van het water via een zuiveringsfilter, een verwarmingssysteem en een desinfecteringssysteem.

• SPA MET AFVLOEIING

Aangezien de Spa met een afvloeiingssysteem is uitgerust dient het waterniveau constant en op het maximum niveau te worden gehouden. Om dit te bereiken is de installatie vereist van een compensatiereservoir dat in serie geschakeld is met het recirculatiecircuit. Hiermee kunnen de niveauverschillen, veroorzaakt door een wisselend aantal baders, worden gecompenseerd.

Hoewel het recirculatiecircuit op verschillende manieren kan worden geconfigureerd, vermelden wij hier de twee meest gebruikelijke systemen: "Opzuigen via de bodem" en "Terugvloeiing via de bodem". Raadpleeg de in het betreffende land geldende normen voor de bepaling van het meest geschikte systeem.

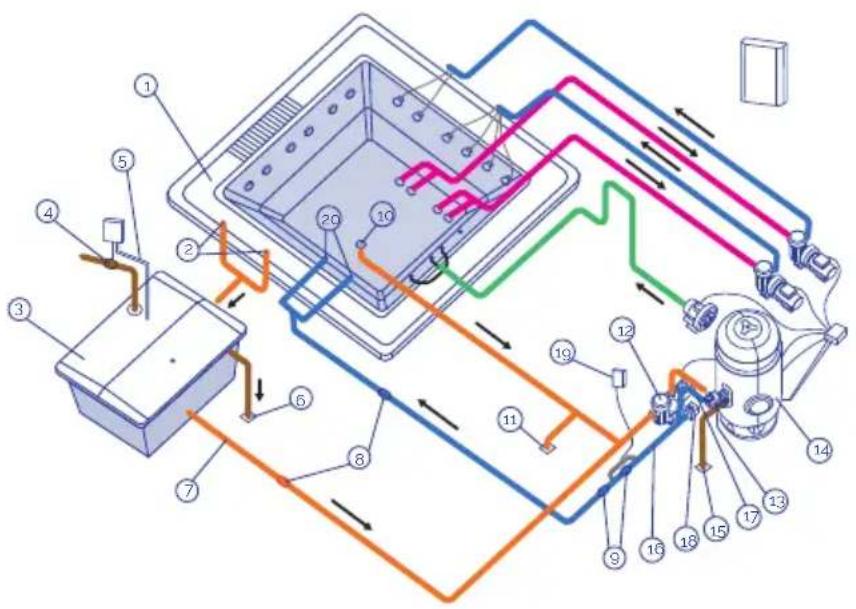

OPZUIGEN VIA DE BODEM VAN DE SPA

Deze optie maakt het mogelijk het recirculatiewater gedeeltelijk via de bodem van de Spa op te nemen.

Het te filteren water wordt door de filtratiepomp zowel uit het compensatiereservoir (in zijn meerderheid) als uit de afvoer in de bodem van de Spa genomen en naar het zandfilter, de verwarming en de ozonisator of het desinfecteringssysteem gevoerd waarna het via de terugstroomopeningen naar de Spawordt geleid.

1 Alvloeiing
2 Afvloeiingsopeningen
3 Compensatiereservoir
4 Elektrische vulklep
5 Niveausondes
6 Afvoer van het compensatiereservoir
7 Afzuiging van het compensatiereservoir
8 Anti-terugvloeiklep
9 Doorstroomklep
10 Afvoer
11 Afvoer van de spa
12 Filtratiepomp
13 Keuzeklep
14 Filter
15 Filterafvoer
16 Elektrische verwarming
17 Temperatuursonde
18 Stroomdetector
19 Ozonisator
20 Terugstroomopeningen naar de spa

103_ned

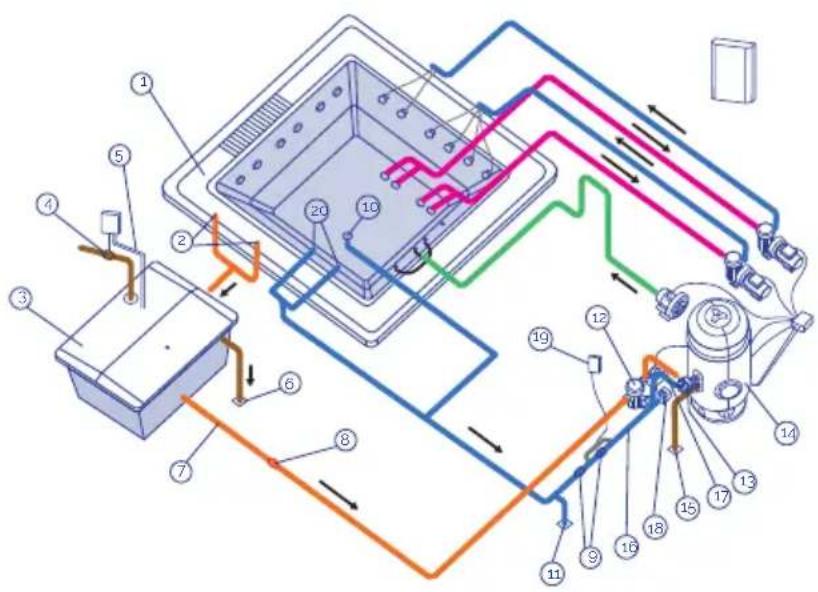

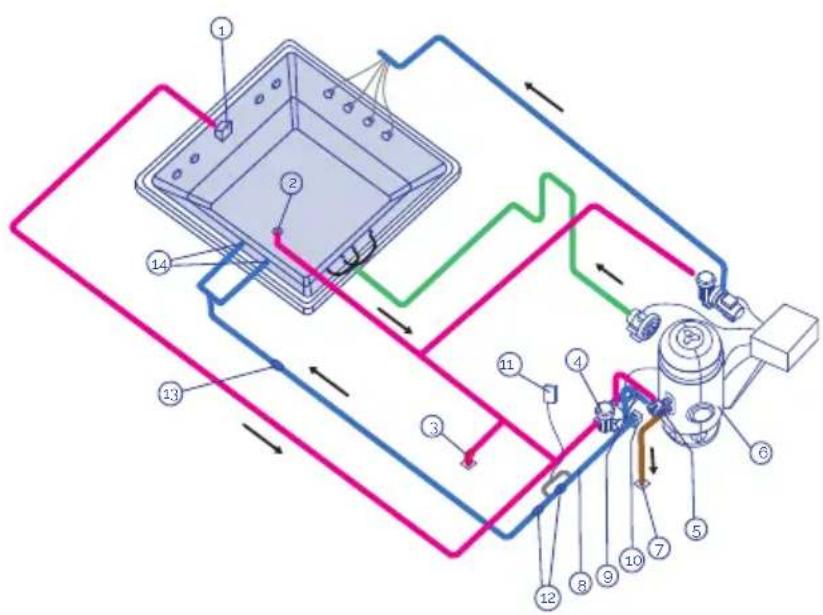

TERUGSTROOM VIA DE BODEM VAN DE SPA

Deze optie maakt het mogelijk een deel van het reeds gefilterde en verwarmde water zowel via de terugstroomopeningen als via de bodem van de Spa terug te voeren.

Het te filteren water wordt door de filtratiepomp uitsluitend uit het compensatiereservoir geabsorbeerd en naar het zandfilter, de verwarming en de ozonisator of het desinfecteringssysteem gevoerd waarna het via de terugstroomopeningen en de afvoer in de bodem van de Spa naar de Spa wordt geleid.

1 Alvloeing
2 Afvloeiingsopeningen
3 Compensatiereservoir
4 Elektrische vulklep
5 Niveausondes
6 Afvoer van het compensatiereservoir
7 Afzuiging van het compensatiereservoir
8 Anti-terugvloeiklep
9 Doorstroomklep
10 Afvoer
11 Afvoer van de spa
12 Filtratiepomp
13 Keuzeklep
14 Filter
15 Filterafvoer
16 Elektrische verwarming
17 Temperatuursonde
18 Stroomdetector
19 Ozonisator
20 Terugstroomopeningen naar de spa

1. neo

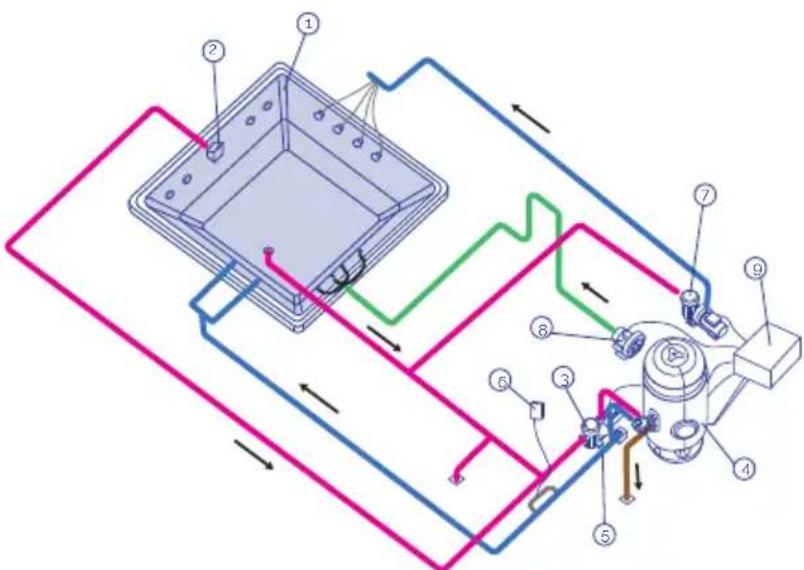

• SPA MET SKIMMER

1 Skimmer
2 Afvoer
3 Afvoer van de spa
4 Filtratiepomp
5 Keuzeklep
6 Filter
7 Filterafvoer
8 Elektrische verwarming
9 Temperatuursonde
10 Watermassameter
11 Ozonisator
12 Doorstroomklep
13 Anti-terugstroomlep
14 Terugstroomopeningen na de spa

105_ned

VERWARMINGSCIRCUITS

De in alle verwarmingscircuits aanwezige elementaire componenten zijn:

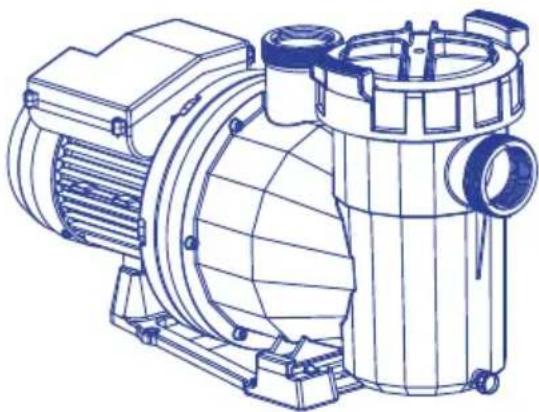

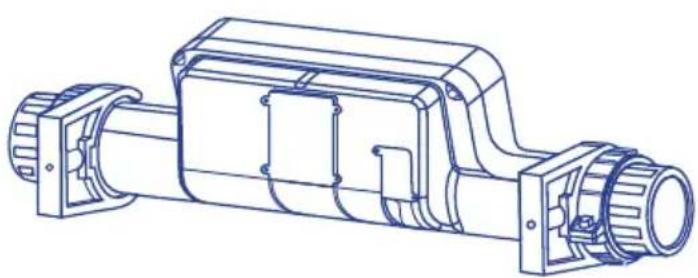

• FILTRATIEPOMP

Ontworpen voor het filtratie- en verwarmingscircuit en het recycleren van het water van de Spa in ongeveer 6 tot 20 minutos. Zuigt van de Skimmer of het Compensatiereservoir en pompt het water door het filter en de elektrische verwarming via de doorpompopening.

Deze maakt het mogelijk de gewenste temperatuur te behouden. Dient in het filtratiecircuit na het filter teworden geplaatst, zodanig dat luchtbellen zich hier binnen niet kunnen ophopen.

De warmtewisselaar is uitgerust met een veiligheidsthermostaat met handmatige versteviging. Dit voorkomt beschadigingen aan de warmtewisselaar in geval deze gaat functioneren zonder watercirculatie.

Element dat voor de filtratie zorgt, waardoor de correctewaterkwaliteit wordt verzekerd.

De grootte van het filterwordt bepaald door:

• Volume van de Spa.

• Duur van dewaterrecirculatie.
• Snelheid van filtratie.
• Oppervlakte van de filtratie.
  • WATERMASSAMETER

Beveiliging ontworpen teneinde te voorkomen dat de warmtewisselaar functioneert in afwezigheid vanwater in het filtratiecircuit.

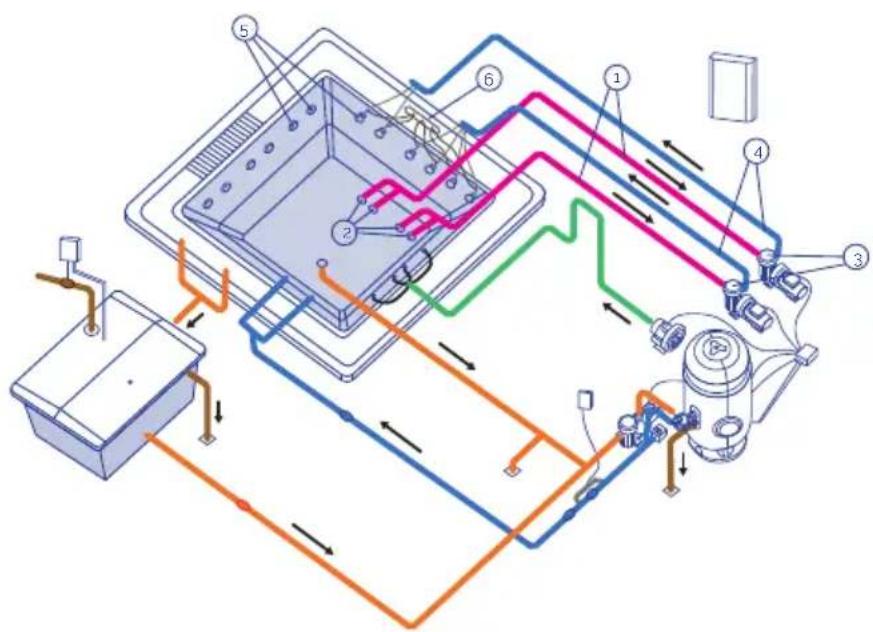

WATERMASSAGECIRCUIT

Het water wordt opgezogen door de massagepomp door de afvoeren en, bij terugkeer naar de Spa, met grote snelheid door de jets geleid.

In één en dezelfde Spa kunnen meerdere massagecircuits aanwezig zijn die elk aangedreven worden door een massagepomp. Afhankelijk van de Spa en het aantal aanwezige jets kunnen er een, twee of zelfs drie massagepompen aanwezig zijn.

Om de watermassage te versterken wordt een verbinding aangelegd met een luchtinlaat. Op deze manier, terwijl het water door de jets circuleert en door het Venturi-effect, wordt lucht opgezogen waadoor een mengsel van lucht enwaterwordt gevormd dat zorgt voor een intensievere massage.

1 Zuigcircuit
2 Zuigafvoeren van de spa
3 Massagepomp
4 Impulscircuit water
5 Massagejets
6 Zuigcircuit lucht

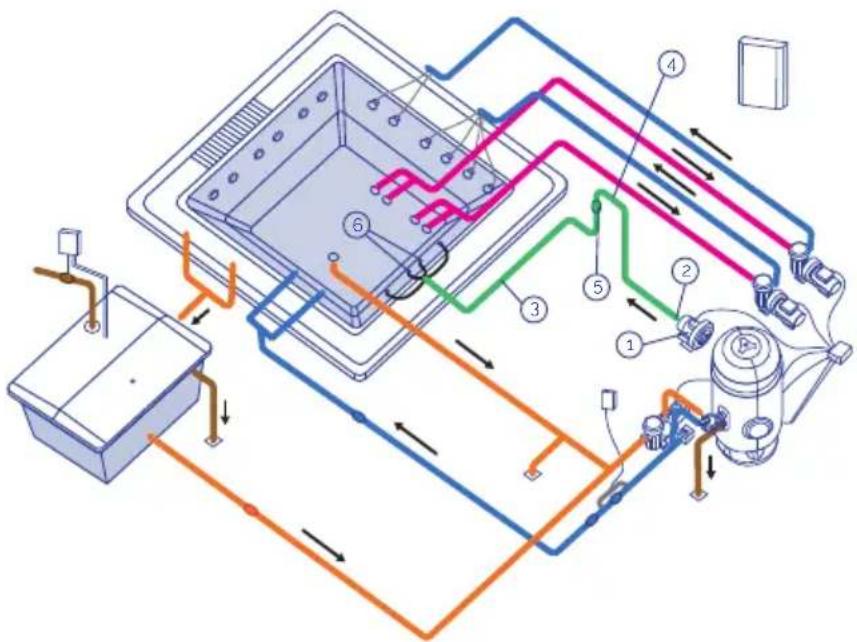

LUCHTMASSAGECIRCUIT

1 Luchtzuiger
2 Ventilatiepomp
3 Impulscircuit lucht
4 Beschermingssifon
5 Anti-terugstroomkle
6 Luchtinjectieopening

109_ned

• VENTILATIEPOMP

Ventilatiepomp voor continu gebruik voor Compacte Kit in publieke installaties. De standaarduitvoering functioneert met elektrische stroom van 400VACIII.

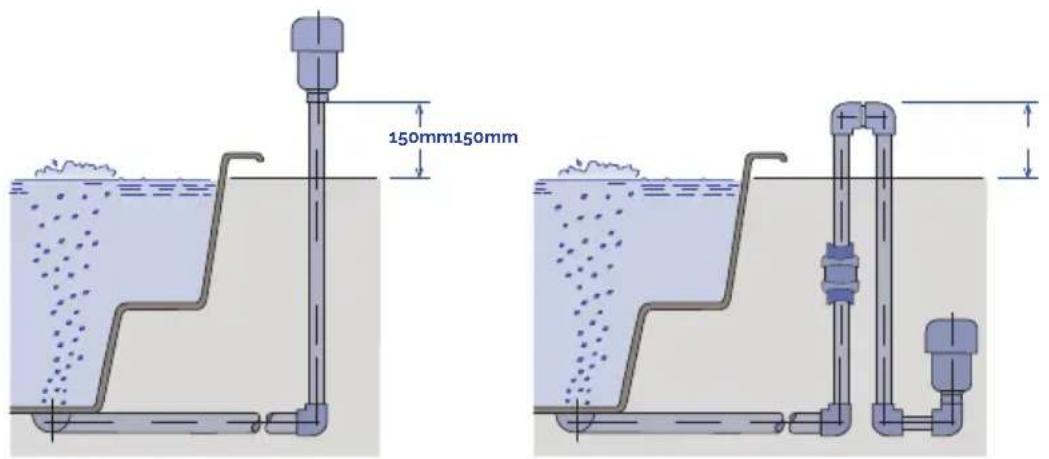

• LUCHTCIRCUIT

Het luchtcircuit heeft tot taak de luchtimpuls van de ventilatiepomp tot de Spa te verzorgen. Voor de luchtverdeling binnen de Spa wordt gezorgd door een serie ventilatieopeningen die zich achterin of op de zittingen van de Spa bevinden.

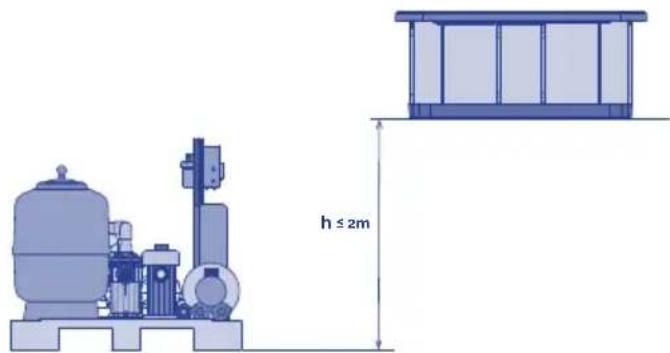

3.3 Plaatsing en installatie van de spa

• Met de Spa dient zeer voorzichtig te worden omgegaan onder controle van meerdere personen. De Spa mag nooit bij de leidingenworden vastgepakt.
• De Spa dient volgens onderstaande criteria teworden geïnstalleerd.
• Zowel onder als rondom de Spa (in een straal van minimaal een meter) mag geen materiaal worden geplaatst of gebruikt dat niet volledig resistent is tegen vochtigheid en water. De garantie van de Spa dekt geen enkele schade aan materialen of sierobjecten die schade oplopen als gevolg van overstromingen of de vochtigheidsgraad in de ruimte.
• De Spa dient te worden geplaatst in een correct aangepaste omgeving die bestand is tegen een hoge vochtigheidsgraad en condens. In het tegenovergestelde geval dekt de garantie geen materiële of persoonlijke schades.
• Het is absoluut noodzakelijk te zorgen voor een afvoer van voldoende afmetingen om het water dat zich onder de Spa bevindt te kunnen afvoeren.

- De basiswaarop de Spawordt geplaatst dient geschikt te zijn om het gewicht van de Spa, hetwater en de gebruikers te kunnen dragen. Is dit niet het geval dan dekt de garantie geen enkele schade. Raadpleeg de geldende bouwnormen.

- Als u vóór de installatie denkt dat het om bepaalde redenen mogelijk kan zijn dat de Spa uit zijn oorspronkelijke plaats moet worden verplaatst, dan dient u hiermee rekening te houden om te voorkomen dat bouwstenen en leidingen moeten worden gebroken om het afbouwen te realiseren. Het repareren van deze schades is niet bij de garantie inbegrepen.

3.4. Stichtingstips

Hieronder worden enkele algemene aanwijzingen gegeven aangaande het aanleggen van de fundering; in alle gevallen dienen niettemin de geldende bouwnormen teworden opgevolgd.

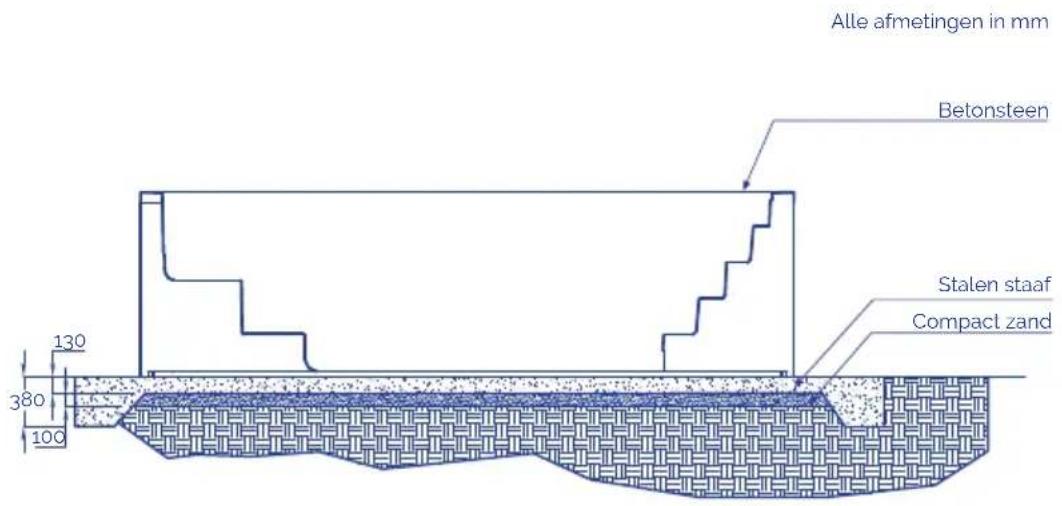

Alle afmetingen in mm Betonsteen Stalen staaf Compact zand 130 380 100

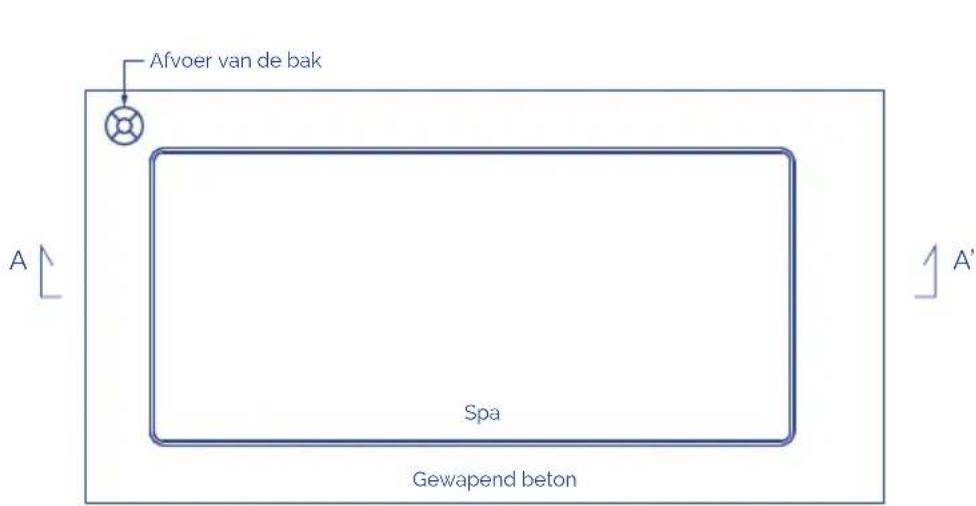

Afvoer van de bak A Spa Gewapend beton A'

* Equidistante versterkingsstaven in beide richtingen

De Spa wordt met een metalen structuur geleverd om de installatie te vereenvoudigen. Deze structuur bezit meerdere steunpunten. Alvorens de Spa te vullen dienen deze evenwichtspunten te worden afgesteld zodat alle in contact staan met de ondergrond.

De Spa moet volledig worden gedragen door de steunstructuur en nooit door het bovenprofiel. Zo niet, dan kan het mogelijke opdrukken tot gevolg hebben dat het casco van de Spa breekt.

Om de rand van de Spa aan het metselwerk te bevestigen dient een elastisch silicone te worden gebruikt, geschikt voor installatieswaarwater doorheenwordt geleid.

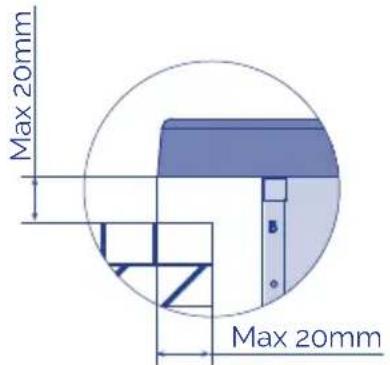

Max 20mm Max 20mm

114

Na de correcte plaatsing van de Spa verder gaan met de bouw waarbij erop moet worden gelet dat rondom het casco een ruimte van minimaal 400mmmoet worden vrijgelaten voor het uitvoeren van eventuele onderhoudswerkzaamheden. Nooit elementen plaatsen die met het casco, leidingen of accessoires van de Spa in contact kunnen komen. Een luikje of toegangsmogelijkheid rondom de Spa voor het onderhoud vrijlaten.

700700

115

Nooit het bovenprofiel van de Spa opvullen met cement of een ander materiaal dat kan inkrimpen / uitzetten afwijkend van de beweging van het casco. De Spa zal dan scheurtjes gaan vertonen.

Nooit leidingen of accessoires van de Spa inmetselen.

3.5. Elektrische aansluitingen

Waarschuwingen die in acht moeten worden genomen voordat elektrische aansluitingen worden gemaakt:

• De nuldraad van de pompen dient vrij komen te liggen.
• Zorg ervoor dat de stroomvoorziening uitgeschakeld is alvorens de installatieprocedure te starten.
• Respecteer de aangegeven kabeldoorsneden en de afstanden tussen componenten.

Met het oog op een goed beheer van de elektronische signalen, mogen de afstanden tussen de componenten maximaal het volgende bedragen:

Elektronische drukknopen – Elektronisch bedieningspaneel ....15m

Verwarmingstoestel (temperatuursensor) - Elektronisch bedieningspaneel ....6m

Magneetventiel - Elektronisch bedieningspaneel 20m

AANSLUITING TUISEN COMPACTKIT EN ELEKTRISCHE SCHAKELKAST

LIGHT (12V) (to M6) SOLENOID VALVE (to M5) FLOW SENSOR (to M1) TEMP SENSOR (NTC) (to Jt) PIEZO BUTTONS (to M1) 4/6.3A 4/6.3A 4/6.3A 4/6.3A 6000W 30mA MDL-2 MDL-4 MDL-6 MDL-7 A1 A2 30mA 6000W MDL-2 MDL-4 MDL-6 MDL-7 A2 30mA A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 PUMP 3 PUMP 2 PUMP 1 BLOWER HEATER 2700W 1810W 1810W 1300W 6000W J1 J2 J3 R S T N M1 M4 M7 M10 PS2 PS1 1 2 3 4 5 6 7 8 9 LEVEL SENSOR (to Mg) LEVEL SENSOR (to Mg) LEVEL SENSOR (to Mg) POWER SUPPLY N L3 L2 L1 EARTH E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E 6C 7C 8C 6B 7B 8B 6A 7A 8A 9 10 11 1 2 3 CIRCULATION OZONE PUMP 3 PUMP 2 PUMP 1 BLOWER HEATER 2700W 1810W 1810W 1300W 6000W 820W MOD. 43639 MOD. 43639 MOD. 43639 MOD. 43639 MOD. 43639 MOD. 43639 MOD. 43639 MOD. 43639 MOD. 43639 MOD. 43639 MOD. 43639 MOD. 43639 MOD. 43639 MOD. 456 OZONE (OPTIONAL) MOD. 43639 MOD. 43639 MOD. 43639 MOD. 43639 MOD. 43639 MOD. 43639 MOD. 43639 MOD. 43639 MOD. 43639 MOD. 456 OZONE (OPTIONAL) CIRCULATION PUMP PUMP IN PUMP IN MOD. 25414 25414 25414 25414 25414 25414 25414 25414 25414 25414 25414 25414 25414 25414 25414 25414 25414 255 Automatic pH/ Redox Controller (OPTIONAL) (to M2)

BEDRADING

Sluit de kabels aan op de desbetreffende aansluitpunten teneinde een goede werking te garanderen en potentiële elektrische problemen te voorkomen die de veiligheid van de gebruiker in gevaar zouden kunnen brengen.

P max [W]

	20 > L [m] 20 ≤ L 35 [m] 35 ≤ L < 55 [m]
Sc [mm2]	20 35 55
0.5 882 504 321
1 1764 1008 641
1.5 2646 1512 962
2.5 4410 2520 1603
4 7055 4032 2566
6 10583 6047 3848
10 17638	10079 6414
16 28221	16126	10262

KIT 43639

A

Element	P Total [W]	P Phase [W]	I Phase [A]
R	6000	2000	9
P.F	820	273	1,6
P.2	1810	603	3,2
P.3	2700	900	3,2
B	1300	433	3.8
PTC	-	-	-
F	-	-	-
T	-	-	-
T	-	-	-

B
Sc [mm ^2 ]

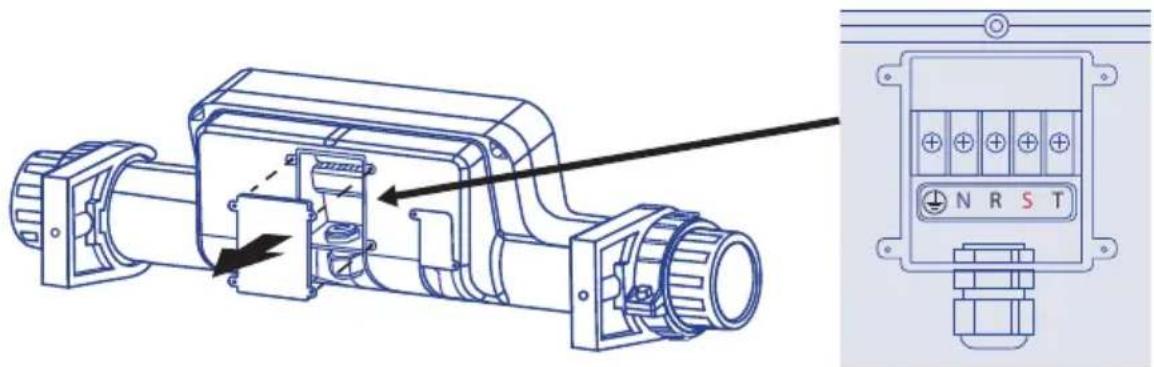

De verbindingskabel van de Sonde PTC dient geblindeerd te zijn of door een eigen kanaal worden geleid om interferenties te voorkomen.

Het is verplicht pakkingbussen te gebruiken voor alle uitgaande aansluitingen van de hoofdcontrolekast en de aansluitkast.

• Open de kast
  • Voer de aansluiting volgens onderstaande schema's uit
• Sluit de drie fases (L1-L2-L3) en de massa (T) aan; de nulpotentiaal (N) blijft vrij.

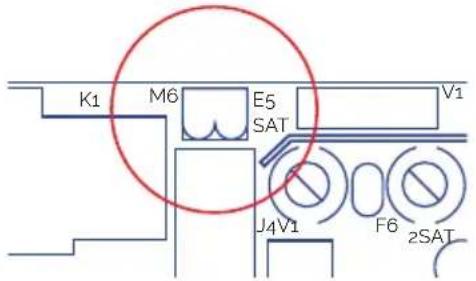

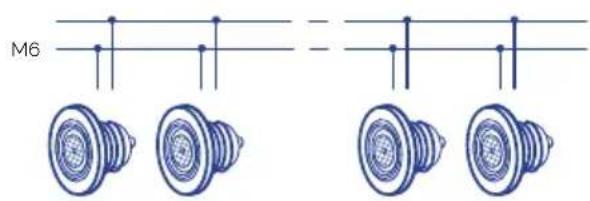

Sluit de lamp direct aan op uitgang M6 van de printplaat. De lamp kan worden in- of uitgeschakeld via het bedieningspaneel vooraan de aansluitkast.

K1 M6 E5 V1 SAT J4V1 F6 2SAT

• Sluit de drie niveausensors die werden meegeleverd met de buffertank direct aan op de ingang Mg van de printplaat.
• Sluit de bedrading van de ozonisator direct aan op ingang 5-6 van het elektrische schakelkast.
• Sluit het elektrische schakelkast aan op de elektrische voeding.

! AANDACHT

Zorg ervoor dat alle hydraulische en elektrische/elektronische verbindingen goed zijn aangesloten voordat u het elektrisch bedieningspaneel aan de stroomvoorziening koppelt.

Het gebruik van pakkingbussen is verplicht voor alle aansluitingen vanuit het bedieningspaneel en de aftakdoos.

Het gebruik van eindapparatuur is verplicht in alle aansluitingen om de integriteit van de aansluitdraden te vrijwaren.

3.6. Hydraulische aansluiting

PLAATSING EN INSTALLATIE VAN DE APPARATUUR

De compacte apparatuur moet zich onder het niveau van de Spa bevinden. Hiermee wordt vermeden dat de pompen behoeven te worden gesmeerd. Het maximum niveauverschil bedraagt 2 meter naar beneden (h ≤2m).

h ≤ 2m

De Spa's met afvloeiing beschikken over een compensatiereservoir met een dubbele functie:

• Absorberen van het water dat wordt verplaatst door het aantal personen in de Spa.
• Voorkomen dat de filtratiepomp droog komt te staan

Voor een correcte plaatsing van het reservoir wordt deze zo dicht mogelijk bij de Spa geinstalleerd, beneden het niveau van de afvloeiing zodat al het verplaatste water kan worden afgevoerd.

AANSLUITING VAN DE SPA AAN DE APPARATUUR

Harde buizen of flexibele slangen gebruiken met de geschikte weerstand. De geldende normen in het betreffende land raadplegen. De diameter van de slangen dient overeen te komen met die van de aansluitingen van de Spa; deze diameters zijn vastgesteld voor een optimaal resultaat van de apparatuur. Voor elk materiaal de geschikte lijm gebruiken.

In alle gevallen dient de installatie van elleboogstukken en de lengte van de buizen tot een minimum te worden beperkt teneinde het verlies van belasting van de installatie te reduceren.

De aansluitingen met wartelmoeren van de Spa zijn gemarkeerd met stickers waarop het betreffende circuit aangegeven staat alsmede de richting van de watermassa.

Voor de montage van de circuiten de beschreven schema's in parragraaf 2 raadplegen en de hieronder vermelde montagevoorschriften opvolgen.

Voor en na iedere pomp en aan de uitgang van de warmtewisselaar een kogelklep of schuif plaatsen om onderhoud of vervanging van deze elementen te kunnen realiseren.

AANSLUITING VAN HET RECIRCULATIECIRCUIT

SPA MET AFVLOEIING

Aansluiting Spa -Compensatiereservoir

De innames van het afvloeiingssysteem verbinden met het compensatiereservoir. De leidingen moeten over het juiste verval beschikken om te verzekeren dat het water onder invloed van de zwaartekracht wordt afgevoerd. In geen geval sifons aanleggen die de circulatie van het water in de weg kunnen staan.

De diameter van de leidingen voor de waterafvoer uit de afvloeiing dient zodanig te worden berekend dat het water de in de geldende normen aanbevolen snelheid niet overschrijdt. Een afvoer in het bovengedeelte van het compensatiereservoir aansluiten, met als taak een mogelijk overschot aan water af te voeren waardoor wordt voorkomen dat het reservoir kan overlopen.

De uitgang van het compensatiereservoir met de zuiger van de filtratiepomp verbinden waarbij een anti-terugstroomklep tussen het reservoir en de pomp woedt geplaatst. Deze uitgang dient zich beneden of op gelijke hoogte te bevinden met de bodem van het compensatiereservoir.

Aansluiting compensatiereservoir – Compacte kit

De uitgang van de filtratiepomp met de keuzeklep van het filter verbinden (Afhankelijk van het model van de kit is deze verbinding reeds aangelegd).

De uitgang van de keuzeklep verbinden met de wateringang van de warmtewisselaar (afhankelijk van het model van de kit is deze verbinding reeds aangelegd).

Indien uw Spa over een ozonoptie beschikt, volg dan vanaf dit punt de instructies op zoals aangegeven op het Installatieblad van de ionisator.

Voor de aansluitingen van de keuzeklep altijd plastic accessoires, dichtingen en teflonband gebruiken. In geen geval mogen ijzeren accessoires of leidingen worden gebruikt daar deze de plastic componenten ernstig kunnen beschadigen.

Aansluiting Spa - Compacte

Indien uw Spa beschikt over een aansluitpunt voor bodemreiniging: verbind de uitgang van de bodemreiniging met de ingang van de filtratiepomp door middel van een parallelaansluiting met de overige ingangen van deze pomp. Er dient tussen het aansluitpunt en de pomp een kogelklep te worden geplaatst die zich normaal gesproken in gesloten toestand bevindt.

- Optie A opzuigen via de bodem van de Spa: Het afvoerkanaal van de bodemafvoer van de Spa verbinden met een parallelingang aan de filterpomp. Tussen deze aansluiting een kogelklep of schuif plaatsen.

- Optie B terugvloeien via de bodem van de Spa: Hierbij zijn geen handelingen vereist.

Aansluiting Compacte kit – Spa

De uitgang van de warmtewisselaar met de filtratieterugstroomslang/en aan de Spa verbinden.

Optie A opzuigen via de bodem van de Spa Een anti-terugstroomklep plaatsen tussen de uitgang van de wisselaar en de ingang van de Spa.

Optie B terugvloeien via de bodem van de Spa: De uitgang van dewisselaar verbinden met de bodemafvoer van de Spa, parallel met de filtratieterugstroom via de impulsopeningen.

De niveausensors installeren

Om te garanderen dat er altijd water zit in het circulatiecircuit, dient u niveausensors te installeren in de buffertank. Deze besturen dan het openen en sluiten van de magneetklep voor het vullen van de buffertank. Raadpleeg onderstaand schema.

123

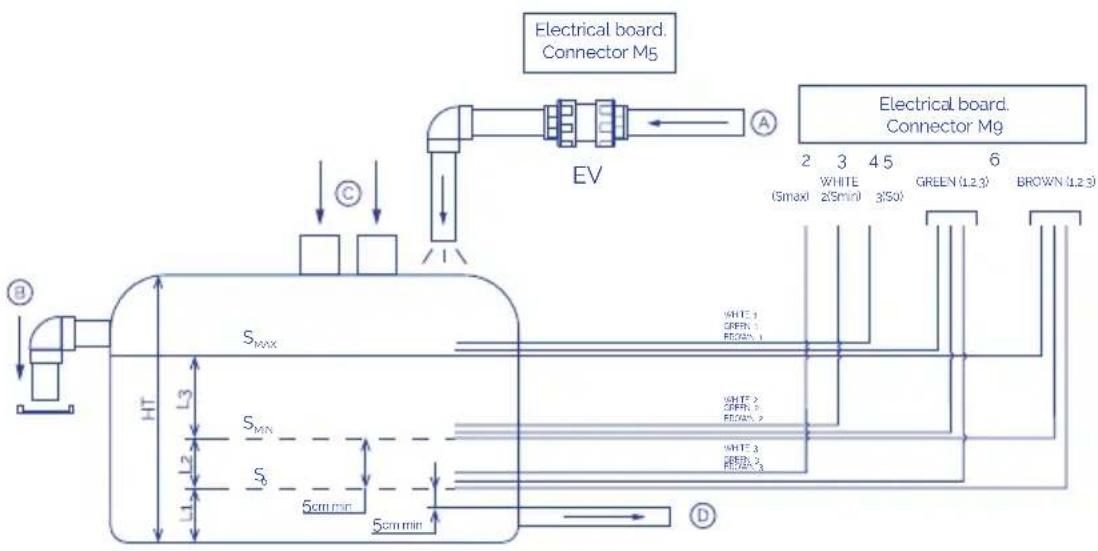

So	Veiligheidssensor	A	Inlaat leidingwater
SMIN	Sensor minimumniveau	B	Overloop buffertank
SMAX	Sensor maximumniveau	C	Waterinlaat overloop bubbelbad
EL	Elektrische schakelkast	D	Wateruitlaat naar filtersysteem
EV	Elektrische klep (niet meegeleverd) Ht		Totale hoogte

De SO-sensor moet worden geïnstalleerd boven de wateruitlaat onderaan.

De Smin-sensor moet worden geïnstalleerd boven de SO-sensor.

Tussen Smin en Smax moet er meer water aanwezig zijn dan het volume dat verplaatst wordt door alle badgasten samen.

De Smax-sensor moet worden geïnstalleerd onder de uitlaat bovenaan.

De niveausensors moeten worden bevestigd aan de buitenkant van de buffertank.

Het systeem wordt automatisch geblokkeerd als het waterpeil onder de SO-sensor zakt.

De elektrische klep (EV) wordt geactiveerd (m.a.w. de buffertank wordt gevuld) als het waterpeil onder de Smin-sensor zakt, en wordt gedeactiveerd wanneer het boven de Smax-sensor stijgt.

Als u niet niveau sensoren installeert:

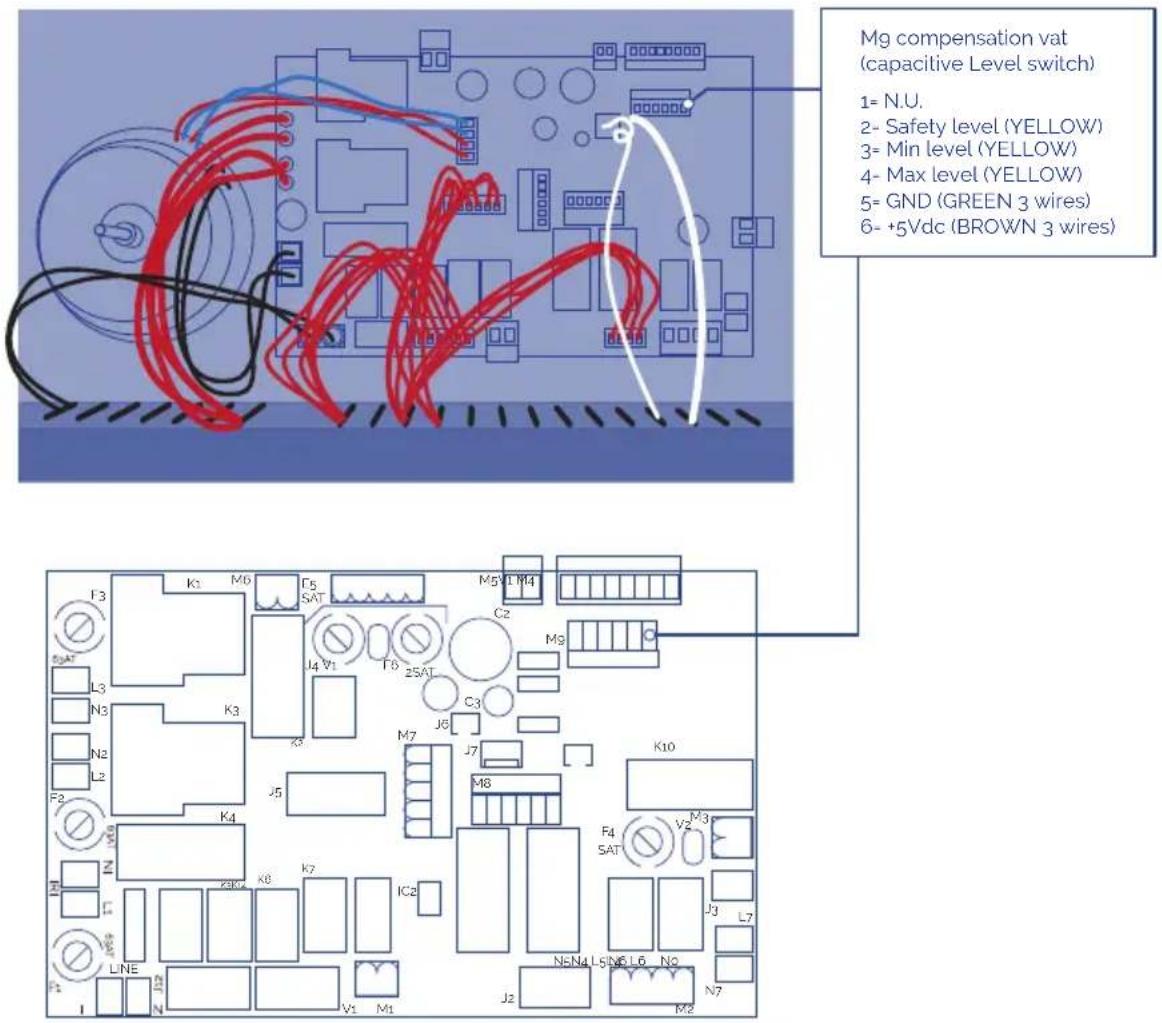

Mg compensation vat (capacitive Level switch) 1= N.U. 2= Safety level (YELLOW) 3= Min level (YELLOW) 4= Max level (YELLOW) 5= GND (GREEN 3 wires) 6= +5Vdc (BROWN 3 wires) F3 K1 M6 F5 M5 V1 M4 SAT C2 L3 I4 V1 T6 25AT C3 N3 K3 L2 J6 M9 F2 K4 J7 K10 IN Z8 K7 F4 V2 M3 L1 IC2 SAT L7 LINE N6 N9 L-SING L6 No I J2 M2 N7

124

SPA MET SKIMMER

Aansluiting Spa - Compacte kit

• De uitgang van de skimmer verbinden met de ingang van de warmtewisselaar.
• De bodemafvoer van de Spa verbinden met de ingang van de filtratiepomp, parallel aan de overige ingangen.
• De uitgang van de filtratiepomp verbinden met de keuzeklep van het filter (afhankelijk van het model van de kit is deze aansluiting reeds aanwezig).
• De uitgang van de keuzeklep verbinden met de wateringang naar de warmtewisselaar (afhankelijk van het model van de kit is deze aansluiting reeds aanwezig).

Indien uw Spa over een ozonoptie beschikt volg dan vanaf dit punt de instructies op zoals aangegeven op het Installatieblad van de ionisator.

Voor de aansluitingen van de keuzeklep altijd plastic accessoires, dichtingen en teflonband gebruiken. In geen geval mogen ijzeren accessoires of leidingen worden gebruikt daar deze de plastic componenten ernstig kunnen beschadigen.

Aansluiting Compacte kit - Spa

De uitgang van de warmtewisselaar verbinden met de openingen van de filtratieterugstroom naar de Spa en een anti-terugstroomklep in deze aansluiting plaatsen.

Aansluiting van het Watermassagecircuit

De leiding van de afvoeren van de wateropzuiging verbinden met de ingang van de massagepomp (elke pomp zuigt water van 2 afvoeren op). De uitgang van elk van de massagepompen verbinden met de aansluitingen in de batterij van de Spa die het water naar de jets voeren. Een kogelklep of schuif plaatsen aan de in- en uitgang van elke pomp.

Aansluiting van het Luchtmassagecircuit

De ingang van de luchtpomp vrijlaten en de uitgang van deze pomp verbinden met de overeenkomstige aansluiting van de Spa. Opmerking: Het is noodzakelijk een sifon van 150 mm boven het maximum niveau van het water aan te leggen en een anti-terugstroomklep te plaatsen tussen deze sifon en de Spa.

Met de hoofddifferentieel in de stand OFF, het casco van de Spa reinigen om te voorkomen dat stofdeeltjes tijdens de inbouw in componenten of circuits geraken die deze later blokkeren. Alle kleppen van de apparatuur openen behalve die van dewaterafvoer.

• SPA'S MET AFVLOEIING EN COMPENSATIERESERVOIR

De Spa vullen na het openen van de vulklep van de Spa totdat het water zich 5 tot 8 cmboven het niveau SMAXvan het compensatiereservoir bevindt.

Belangrijk: Bij het voor de eerste maal in werking stellen van de filtratieapparatuur daalt het waterniveau in het compensatiereservoir aanzienlijk. Dit komt doordat de leidingen vanaf het compensatiereservoir naar de Spa, het filter en de pomp bijna volledig gevuld zijn met lucht.

• SPA MET SKIMMER

15 minutenwachten en alle aansluitingen controleren,omte controleren of er lekken zijn. Stroom op de kast aansluiten d.m.v. de hoofddifferentieel (stand ON).

De filtratie-, massage- en luchtpomp in werking stellen en na 30 minuten functioneren controleren dat er geen lekken bestaan in leidingen en aansluitingen.

De filtratiepomp uitschakelen en het waterfilter tot de helft vullen om zand toe te voegen (het te gebruiken type zand wordt gespecificeerd in de Handleiding van het Filter die wordt meegeleverd met de Compacte Kit).

De keuzeklep van het filter plaatsen met de handel in de stand voor reiniging. De filtratiepomp handmatig aanzetten; een reiniging van ongeveer 2 minuten in het filter uitvoeren, de pomp uitschakelen en de handel in de spoelstand zetten, de pomp opnieuw aanzetten en gedurende ongeveer 15 minuten laten spoelen.

De pomp uitzetten en de handel in de filterstand zetten. De Spa opnieuw vullen.

De thermostaat op de gewenste temperatuur programmeren. De handleiding van de Compacte Kit raadplegen. (Het bereiken van de gewenste temperatuur na het vullen van de Spa kan enkele uren in beslag nemen).

De filtratieklok programmeren. (Zie hiervoor de Handleiding van de Compacte Kit). In de elektrische hoofdkast de massage- en verwarmingsschakelaars activeren. De filtratieschakelaar in de gewenste stand zetten en de Spa zal beginnen met de filtratie- en verwarmingscyclus.

De jets kunnen ook de intensiteit van de watermassa regelen door het openen en sluiten van de watertoevoer. Hiervoor dient als volgt teworden gehandeld:

Na het nemen van deze stappen het Garantiebewijs invullen en aan de fabrikant opsturen.

5. GEBRUIKSAANWIJZINGEN

5.1. Waarschuwingen

- Controleer zorgvuldig de temperatuur van het water. Gebruik geen water met temperaturen van boven de 40°C. De ideale temperatuur bedraagt 35-36°C.

- Zwangere vrouwen, kleine kinderen, personen met hartklachten, gezondheidsproblemen of onder medische behandeling mogen de spa niet gebruiken zonder een arts te raadplegen.

- Wees vooral voorzichtig wanneer u de spa alleen gebruikt. Langdurig verblijven in warm water kan misselijkheid, duizeligheid en flauw vallen tot gevolg hebben.

- Zet het spabad op een lagere temperatuur wanneer u van plan bent er langer dan 10-15 minuten gebruik van te maken.

- Gebruik het spabad niet na inname van alcohol, drugs of medicijnen, waardoor u slaperig wordt of de bloeddruk stijgt/daalt.

- Wees bijzonder voorzichtig wanneer u in en uit het spabad stapt en de vloer nat is

- Gebruik geen elektrische apparaten (radio's, haardrogers e.d.) in de buurt van de spa.

- Houd tijdens het gebruik van de spa uw hoofd, lichaam en kleding minstens 40 cm verwijderd van de aanzuigopeningen. Bind lang haar vast en steek het op.

- Start de spa niet wanneer de veiligheidsroosters beschadigd zijn of ontbreken.

- Maak uitsluitend gebruik van originele spa-onderdelen. Vraag bij wijzigingen altijd eerst toestemming aan de fabrikant.

- Controleer het pH en vrije chloorgehalte vóór het gebruik. Gebruik de spa niet wanneer deze gehaltes niet binnen de aanbevolen standaardwaarden liggen of er een shockbehandeling gaande is.

WAARSCHUWINGEN MET BETREKKING TOT HET GEBRUIK

Stroomonderbreking

In geval van onderbreking van de stroomvoorziening, wordt het systeem altijd automatisch geactiveerd in de operatiemodus waarin het zich bevond vóór de onderbreking.

Na een onderbreking in de stroomvoorziening start de filtratiepomp automatisch.

Let erop dat het hydraulisch circuit bedrijfsgereed is of koppel de noodzakelijke voorzieningen aan/af voordat de stroomtoevoer is hersteld.

Niet compatibele functies

Om mogelijke interferentie tussen de functies te voorkomen staat de systeemsoftware de volgende handelingen niet toe:

- Wanneer de filtratiepomp in manuele modus geactiveerd is moet ze ook weer manueel gedeactiveerd worden alvorens een andere pomp in te schakelen, anders stopt het systeem en verschijnt E02 (fout 02) op het hoofddisplay. Druk achtereenvolgens op instellen en manueel om de foutmelding te annuleren.

- Alle pompen moeten uitgeschakeld worden alvorens van modus manueel naar automatisch over te schakelen, anders stopt het systeem en verschijnt E02 (fout 02) op het hoofddisplay Druk achtereenvolgens op INSTELLEN en MANUEEL om de foutmelding te annuleren.

- De filtratiepomp is altijd actief gedurende de eerste 5 minuten nadat het systeem gestart is en blijft draaien tot de geprogrammeerde temperatuur bereikt is. Daarna wordt de verwarmer uitgeschakeld en blijft de filtratiepomp nog 5 minuten werken, zodat de verwarmer kan afkoelen tot de atmosferische temperatuur bereikt is.

- De functie inbrengen van munten (optioneel) is niet compatibel met de optie lichtregeling via de externe knop.

VERMIJDEN VAN RISICO VAN HYPERTHERMIE

• Langdurig direct contact met warm water kan HYPERTHERMIE tot gevolg hebben. Dit kan gebeuren wanneer de temperatuur binnen ons lichaam de normale temperatuur van 36,5°C overschrijdt.
• Symptomen van hyperthermia zijn een plotselinge verlaging van de bloeddruk met als gevolg een gevoel van misselijkheid metmogelijk bewustzijnsverlies.
• Hetwater van de Spa mag de 40°C nooit overschrijden.
• Een watertemperatuur tussen 37°C en 40°C wordt als veilig beschouwd voor volwassenen zonder gezondheidsproblemen. Een lagere temperatuur is aan te raden voor de meeste personen en voor kinderen.
• Vergeet niet dat een langdurig verblijf in de Spa hyperthermie tot gevolg kan hebben.
• Het gebruik van alcohol, drugs of medicijnen kan het risico van hyperthermie verhogen.

5.2. Afstandsbediening (spa knoppen)

De pompen kunnen op het spabad geactiveerd worden mits de betreffende knoppen zijn aangebracht. Afhankelijk van de systeemconfiguratie kan met iedere knop een of meerdere pompen tegelijk bediend worden.

• Bij een druk op de betreffende knop begint de pomp te werken en stopt pas wanneer de met parameter d1 (Menu Instellen Eenheden en Massage) geprogrammeerde tijd is verstreken of nadat er weer op de knop werd gedrukt.
• Is parameter d2 ingesteld op een waarde groter dan o dan gaat de pomp pas draaien nadat de betreffende tijd verstreken is.
• Elke knop heeft zijn eigen massage- en blokkeertijd.

6.1. Aanwijzingen voor onderhoudswerkzaamheden

• Alvorens aan te vangen met het uitvoeren van elektrisch of mechanisch onderhoud dient u zich ervan te verzekeren dat de machine van het spanningsnet is afgesloten en dat de startmechanismes zijn geblokkeerd.
• Niet met natte voeten aan de apparatuurwerken.

6.2. Onderhoud van het acryl

Eenvoudige reniging van een elegant oppervlak:

• Gebruik reinigingsmiddelen voor algemeen gebruik. Voor normale reniging en onderhoud een zachte doek of een spons met een kleine hoeveelheid water of zeep gebruiken. Goed afspoelen en met een droge zachte doek drogen. Indien een huismiddel wordt gebruikt dan erop letten of dit door de fabrikantwordt aangeraden voor acryl.
• Nooit schurende reinigingsmiddelen gebruiken.
• Het oppervlak van acryl niet in contact laten komen met ketonen of esters zoals aceton, acetaten (type lakverwijderaar, remover voor de nagels of droog werkende reinigingsmiddelen) of een organisch oplosmiddel met chloor, lak, benzine, aromatische oplosmiddelen, etc.
• Stof, modder en droog vuil met een zachte vochtige doek verwijderen.
• Vet, olie, verf en inktvlekken verwijderen met alcohol-isopropyleen en met een droge en schone doek drogen.
• Het gebruik vermijden van messen of andere scherpe voorwerpen die krassen op het oppervlak kunnen veroorzaken. Kleine krasjes kunnen worden verwijderd met het aanbrengen van een dunne laag waspasta voor auto's en het zachtjes nawrijven met een schone doek.

Eenmaal per week het deel van de Spa dat niet met water in aanraking komt reinigen met een kwaliteitsglansmiddel voor Spa's.

! AANDACHT

De Spa nooit onbedekt en leeg aan de zon blootstellen daar dit schade kan veroorzaken die niet door de garantiewordt gedekt.

6.3. Onderhoud tijdens periodes van afwezigheid of zonder gebruik

KORTE PERIODES (3-5DAGEN)

• De pH instellen en hetwater behandelen (zie parragraaf Onderhoud van hetwater).
• De Spa afdekken.
• Bij terugkomst, de pH weer instellen en hetwater opnieuw behandelen.

LANGE PERIODES (5-14DAGEN)

• De temperatuur op het laagste niveau instellen.
• De pH regelen en hetwater behandelen (zie parragraaf Onderhoud van hetwater).
• De Spa afdekken.

- Bij terugkomst, de temperatuur op het gewenste niveau instellen, de pH weer instellen en het water opnieuw behandelen.

VOORBEREIDING VOOR DE WINTERPERIODE

Indien de Spa 's winters of gedurende lange periodes niet wordt gebruikt dan dienen de volgende handelingen teworden uitgevoerd:

• De elektrische apparatuur afsluiten.
• Hetwater uit de Spa verwijderen.
• De afvoerklep open laten.
• De Spa reinigen en drogen.
• De Spa afdekken.

De Spa niet met water en zonder elektrische aansluiting buiten laten staan bij temperaturen beneden 0°C, daar de leidingen kunnen bevriezen hetgeen schade aan de Spa tot gevolg kan hebben.

De in het betreffende land geldende richtlijnen tegen veteranenziekte dienen te worden opgevolgd.Deeigenaar van de Spa is hiervoor volledig verantwoordelijk.

6.4. Onderhoud van het water

Het onderhoud van het water is een van de punten van speciaal belang waaraan de gebruiker extra aandacht moet besteden. Dit onderhoud hangt af van de hoeveelheid mineralen in het gebruikte water, het gebruik van de Spa en het aantal personen dat de Spa gebruikt.

Er bestaan drie fundamentele punten voor het onderhoud van hetwater:

• FILTRATIE VAN HETWATER
• CHEMISCHE ANALYSE EN CONTROLE VAN DE PH
• DESINFECTERING VAN HET WATER

VEILIG GEBRUIK VAN CHEMISCHE PRODUCTEN

Alvorens een chemisch product te gebruiken, de gebruiksaanwijzing op het etiket van het product aandachtig doorlezen.

- Hetwordt aangeraden dat steeds dezelfde persoon de chemische producten gebruikt. Deze producten buiten het bereik van kinderen houden.

- Voeg de exacte aangegeven hoeveelheden aan hetwater toe. Niet meer en niet minder.

• Bewaar de verpakkingen afgesloten, op een droge en goed geventileerde plaats.
• Chemische producten niet inhaleren en contact vermijden met de ogen, neus en mond. Na gebruik de handen goedwassen.
• Volg de aanwijzingen voor noodgevallen op zoals beschreven op het etiket van het product, bij ongevallen of inslikken.
• Tijdens het gebruik van deze producten niet roken. Deze kunnen ontvlambaar zijn.
• Deze producten op een geschikte plaats bewaren.
• De producten niet vermengen. Eerst het eerste en vervolgens het tweede product aan het water toevoegenommogelijke onderlinge reacties te voorkomen.
• Geen chemische producten aan het water toevoegen indien zich personen in de Spa bevinden.

INSTELLING VAN DE PH

Een pH-waarde tussen 7,2 en 7,6 wordt aangeraden.

Het pH-niveau meet de zuurte- en de alkaligraad.Waarden hoger dan 7 zijn alkalisch en lager dan 7 zuur.

! AANDACHT

Het is belangrijk een correct pH-niveau in stand te houden voor de goede werking van de desinfectering en voor het voorkomen van roest en afzetting in de Spa.

Indien de pH-waarde erg laag is treden de volgende effecten op:

• De desinfectering vermindert snel.
• De apparatuur van de Spa kan roest gaan vertonen.
• Hetwater kan bij de baders irritaties veroorzaken.

Indien de pH-waarde erg hoog is treden de volgende effecten op:

• De desinfectering is minder effectief.
• Er ontstaat afzetting op het acryl en de apparatuur.
  • Hetwater kan troebelworden.
• De poriën van het filterpatroon kunnen verstopt raken.

Dagelijks de pH van hetwater met de analyseset controleren.

Indien de pH boven de aangegeven waarde ligt, dan pH MINOR SPA gebruiken. Twee uur wachten alvorens depHopnieuw te testen.

Indien de pH ligt tussen de hierboven genoemdewaarden, dan naar het volgende punt gaan.

DESINFECTERING VAN HETWATER

De desinfectering van het water is uiterst belangrijk voor het vernietigen van algen, bacteriën en andere organismes die in het water kunnen gaan leven. Een teveel aan desinfectering kan echter irritaties op de huid en in de ogen veroorzaken.

De juiste desinfectering voor hetwater van uw Spa is broom in tabletten. Dit productwordt in het voorfilter geplaatst enwordt geleidelijk opgelost.

Dagelijks het niveau van de aanwezige broom met de analyseset voor Br controleren.

Een niveau van aanwezig broom tussen 2,2 en 3,3 ppmwordt aangeraden.

Bij het gebruik van chloor en om de effectiviteit hiervan te garanderen, een concentratie van Vrij Aanwezig Chloor tussen 0.5 en 1.5 ppm aanhouden.

GEBRUIK VAN SPECIALE PRODUCTEN

Behalve de producten voor het handhaven van de pH en het desinfecteringsniveau bestaan er andere speciaal voor het gebruik in Spa's samengestelde producten die helpen het water en de installatie in perfecte conditie te houden.

• ANTIKALK-SPA: Voorkomt de neerslag van calciumzouten (afzettingen), vooral in hard water. Dit productwordtwekelijks en bij iedere verversing van hetwater toegevoegd.
• ANTIALG-SPA: Dit antialgmiddel voorkomt de vorming van algen in het water van de Spa. Dit productwordtwekelijks en bij iedere verversing van hetwater toegevoegd.
• ANTISCHUIM-SPA: Als gevolg van de beweging van het water en de daarin aanwezige vetten treedt vaak schuimvorming op.Wanneer een belangrijke schuimvorming in hetwater wordt geconstateerd, dan deze elimineren met Antischuim-Spa.
• ONTVETTING-SPA: Voor het elimineren van vuil- en vetkringen die zich op de wanden van de Spa vormen. Voor het gebruik van dit product wordt aangeraden het water uit de Spa te verwijderen en het ontvettingsmiddel met een spons aan te brengen op de te reinigen plaatsen. Vervolgens met ruimwater naspoelen.

OZONGENERATOR

Ozon, O3, is een chemische samenstelling met oxiderende eigenschappen en zeer effectief bij de desinfectering van water. Het belangrijkste voordeel van ozon is dat het geen chemische afvalstoffen achterlaat en reukloos is.

De desinfecteringscapaciteit is gelegen in het oxidatievermogen dat zorgt voor het elimineren van organische materie die in hetwater aanwezig kan zijn.

Voor het produceren van ozon is een ozonisator aanwezig die, d.m.v. elektriciteit, ozonionen produceert uit de in de lucht aanwezige zuurstof. Dit proces geschiedt automatisch en het gevormde product wordt via de filterterugstroomopeningen geïnjecteerd; op deze manier is geen actie vereist van een mechanisme door de gebruiker voor de productie hiervan.

Het water wordt opgenomen door de afvloeiing, de afvoeren of de skimmer, door de absorbering waar de filtratiepomp voor zorgt.

Vervolgens stroomt het door dewarmtewisselaar en bij de uitgangwordt de ozon geïnjecteerd.

De behandeling met ozon sluit het gebruik van andere chemische producten niet uit zoals Broom of Chloor.

De ozon wordt beschouwd als een aanvullend proces op de voorgaande processen en reduceert op deze manier het verbruik van Broom of Chloor.

SNELLE GIDS VOOR HET GEBRUIK VAN CHEMISCHE PRODUCTEN

	Reden voor het gebruik	Hoeveelheid m3 water	Frequentie van het gebruik
PH MINOR SPA SPA	Toevoegen indien de pH-test boven de toegestane waarden ligt (7,2-7,6 ppm).	Toevoegen volgens de aanwijzingen van de fabrikant van het chemisch product.	Dagelijks analyseren met de pH-test.
PH MAJOR SPA Toevoegen indien de pH-test onder de toegestane waarden ligt (7,2-7,6 ppm).		Toevoegen volgens de aanwijzingen van de fabrikant van het chemisch product.	Dagelijks analyseren met de pH-test.
BROOM IN TABLETTEN	Toevoegen indien de Br-test boven de toegestane waarden ligt (3-5 ppm).	Toevoegen volgens de aanwijzingen van de fabrikant van het chemisch product.	Dagelijks de Br analyseren met de Br-test.
ANTIKALK Voorkomen van de neerslag van calciumzouten (afzettingen).		Toevoegen volgens de aanwijzingen van de fabrikant van het chemisch product.	Wekelijks en bij iedere verversing van het water.
ANTIALG SPA Voorkomt de vorming van algen in het water.		Toevoegen volgens de aanwijzingen van de fabrikant van het chemisch product.	Wekelijks en bij iedere verversing van het water.
ONTVETTING Elimineren van vuilen vetkringen op de wanden van de Spa.		Met een spons verwijderen en vervolgens met ruim water afspoelen.	Wanneer vuil en vet op de wanden van de Spa worden waargenomen.
ANTISCHUIM Aanwezigheid van schuim in het water.		Toevoegen volgens de aanwijzingen van de fabrikant van het chemisch product.	Wanneer zich schuim in het water vormt.

7. FOUTCODES

De volgende tabel geeft een overzicht van de foutcodes weergegeven op het scherm voor de exploitant en de beschrijving gemeld.

Tipo Beschrijving Oorzaak Oplossing
E01 Veiligheidsniveau van de buffertank niet bereikt. Automatisch resetbaar.		De veiligheidsniveausensor van de buffertank detecteert geen water. Geen enkele functie kan worden geactiveerd.	Vul de buffertank tot het minimumniveau.
E02 Fout in de waterstroming of temperatuur. Automatisch inschakelend alarm. Automatisch resetbaar.		De stromingssensor detecteert geen waterstroming of de temperatuursensor verstuurt geen signaal.	Controleer op mogelijke blokkages in het filtratiecircuit, in de pompen of in de filter. Controleer de werking van de sensors.
E04 Watertemperatuur is te hoog. Automatisch inschakelend alarm. Automatisch resetbaar.		De watertemperatuur in het Laat het water afkoelen of voeg koud water toe. Zodra de temperatuur onder 42°C zakt, start het bubbelbad automatisch op. Zo niet schakel de voeding uit en contacteer uw vakhandelaar.
E05 Watertemperatuursensor. Automatisch resetbaar.		De temperatuursensor is defect. Geen enkele functie kan worden geactiveerd.	Controleer de watertemperatuur en de temperatuursensor en vervang indien nodig.
E07 E08	Contactgevers verwarmingselement. Niet automatisch resetbaar.	De contactgevers van het verwarmingselement zijn defect, het verwarmingselement kan niet worden geactiveerd.	Uit veiligheidsoverwegingen wordt het verwarmingselement gevoed door twee contactgevers, die serieel zijn aangesloten. Als een van deze twee contactgevers geblokkeerd is, verschijnt een foutcode. Vervang de contactgevers en sluit de onderdelen opnieuw aan.
E09 De max. tijd voor het vullen van de buffertank werd overschreden. Niet automatisch resetbaar.		De maximale openingstijd (30") van de klep voor het vullen van de buffertank werd overschreden.	Controleer of de sensors in de buffertank correct werken. Controleer of de wateruitlaat open staat. Controleer het hydraulische circuit op lekkage.
E10 De signalen van de waterniveausensors zijn niet compatibel. Automatisch resetbaar.		De waterniveausensors zenden niet-compatibele signalen.	Controleer de positie van de sensors of vervang ze als ze defect zijn.
E11 Het waterniveau in de buffertank ligt onder de veiligheidsniveausensor. Automatisch resetbaar.		Een functie probeert in te schakelen voordat het minimumniveau in de buffertank is bereikt. (of het waterniveau ligt onder de veiligheidssensor tijdens bedrijf).	Controleer of de klep open is en correct werkt. Controleer het waterinlaatcircuit op blokkages. Controleer het hydraulisch circuit op lekkage.
E0 Cn	Communicatie tussen het schakelbord en het lokale knoppenpaneel.	Geen communicatie tussen het schakelbord en het lokale knoppenpaneel.	Controleer of de kabel tussen het lokale knoppenpaneel en het schakelbord correct is aangesloten. Zo ja. schakel de hoofdvoeding uit en contacteer uw vakhandelaar.

8. STORINGEN EN OPLOSSINGEN

Problemen Oorzaken Oplossingen
Geen enkel element werkt. Differentieel in stand OFF. Differentieel op ON zetten.
De pompen en de verwarming treden niet in werking.	Bedieningsschakelaar in stand OFF. Bedieningsschakelaar in stand ON zetten.
FILTRATIE
Laag waterniveau tijdens de filtratie.	Filter verstopt of vuil.	Filter reinigen.
De filtratiepomp treedt niet in werking.	Filtratiepomp defect. Pomp reviseren / Borstels vervangen.
	Contactschakelaar defect of met zwakke aansluiting.	Installateur: Verbindingskabels controleren. Contactschakelaar vervangen.
	Thermische magneetschakelaar slecht afgesteld.	Thermische magneetschakelaar afstellen volgens verbruik motor.
	Thermische magneetschakelaar defect.	Thermische magneetschakelaar vervangen.
	Keuzeschakelaar van de pomp in stand stop.	Wijzigen naar handmatig of automatisch.
WATERMASSAGE
De massagepomp treedt niet in werking.	Slang' / signaaltransmissiekabel niet aangesloten.	De slang' / kabel aansluiten.
	Luchtkussen drukknop versleten'. Luchtkussen vervangen'.
	Pomp defect. Installateur: Verbindingskabels controleren. Contactschakelaar vervangen.
	Contactschakelaar defect of met zwakke aansluiting.	Installateur : Vérifier les câbles de connexion. Changer le contacteur.
	Thermische magneetschakelaar slecht afgesteld.	Thermische magneetschakelaar afstellen volgens verbruik motor.
	Thermische magneetschakelaar defect.	Thermische magneetschakelaar vervangen.
	Hoofdschakelaar massage in OFF. Schakelaar in stand ON zetten.
Weinig luchtstroom in de jets. Water ontsnapt via de Venturi.	Venturis gesloten en geblokkeerd. Venturis openen.
	Voorstuk jet slecht geplaatst.	Jets reviseren.
LUCHTMASSAGE
De massagepomp treedt niet in werking.	Slang' / signaaltransmissiekabel niet aangesloten.	De slang' / kabel aansluiten.
	Luchtkussen drukknop versleten'. Luchtkussen vervangen'.
	Pomp defect. Pomp reviseren / Borstels vervangen.
	Contactschakelaar defect of met zwakke aansluiting.	Installateur: Verbindingskabels controleren. Contactschakelaar vervangen.
	Thermische magneetschakelaar slecht afgesteld.	Thermische magneetschakelaar afstellen volgens verbruik motor.
	Thermische magneetschakelaar defect.	Thermische magneetschakelaar vervangen.
	Hoofdschakelaar massage in OFF. Schakelaar in stand ON zetten.
WARMTEWISSELAAR
De thermostaat geeft de temperatuur niet correct aan.	Temperatuursonde slecht geplaatst. De sonde in zijn eigen omgeving plaatsen.
	Temperatuursonde defect. De sonde vervangen.
	Onnauwkeurige temperatuurcontrole. De controle vervangen.
Het water wordt niet warm.	Weerstand slecht bedraad / defect.	Bedrading weerstand reviseren / Weerstand vervangen.
	Contactschakelaar defect of met zwakke aansluiting.	Installateur: Verbindingskabels controleren. Contactschakelaar vervangen.
	Thermische magneetschakelaar defect.	Thermische magneetschakelaar vervangen.
	Schakelaar van de wisselaar in stand OFF.	Schakelaar in stand ON zetten.
	Doorstroomdetector slecht bedraad / defect.	Bedrading doorstroomdetector reviseren / Doorstroomdetector vervangen.
	Veiligheidsthermostaat heeft T>65°C geconstateerd.	Veiligheidsthermostaat opnieuw instellen.

* Alléén bij pneumatische drukknoppen.

9. RECYCLING EN MILIEU

Uw Spa bevat elektrisch en/of elektronisch materiaal. De Spa dient daarom aan het einde van zijn levenscyclus op een juiste manier als een speciale afvalstof teworden behandeld.

Neem daarom contact op met uw plaatselijke autoriteiten voor meer informatie over de inzameling en de verwerking van afvalstoffen die elektrisch en elektronisch materiaal bevatten.

Bovenstaande produkten voldoen aan de veiligheidsvoorschriften van

de,Richtlijn Electromagnetische compatibiliteit 2014/30/EU,laagspannings

richtlijn 2014/35/EU en aan de Europese norm EN 60335-2-41.

Handtekening/Hoedanigheld:
