Roma - Spa ASTRALPOOL - Gratis gebruiksaanwijzing en handleiding

Producttype	Spa
Merk	AstralPool
Model	Roma
Elektrische voeding	400 V driefasig (230 V tussen fase en nul), 50 Hz, beveiligd door aardlekschakelaar (RCD)
Belangrijkste functies	Filtratie, watermassage, luchtmassage, elektrische verwarming, ozonator (optioneel), verlichting (optioneel)
Materiaal van de kuip	Acryl
Installatieconfiguratie	Overloop met buffervat of met skimmer
Maximale watertemperatuur	40 °C (aanbevolen 35-36 °C)
Aanbevolen desinfectie	Broomtabletten (2,2-3,3 ppm) of chloor (0,5-1,5 ppm), aangevuld met ozon
Aanbevolen pH-waarde van het water	7,2 tot 7,6
Wateronderhoud	Dagelijkse filtratie, pH- en broomanalyse, wekelijkse toevoeging van antikalk en algicide, antischuim indien nodig
Onderhoud van de kuip	Reinigen met een zachte doek en zeepwater, geen schuurmiddelen of oplosmiddelen gebruiken
Veiligheid	Debietdetector, veiligheidsthermostaat met handmatige reset, waterniveaudetectoren, aardlekschakelaar (RCD)
Foutcodes	E01 tot E11 (details in de handleiding)
Reserveonderdelen	Uitsluitend originele AstralPool onderdelen gebruiken
Garantie	Onder voorbehoud van installatie en gebruik volgens de handleiding
Conformiteit	Richtlijnen EMC 2014/30/EU, Laagspanning 2014/35/EU, norm EN 60335-2-41

Veelgestelde vragen - Roma ASTRALPOOL

Wat is de vereiste elektrische voeding voor de spa Roma?

De spa Roma heeft een driefasige voeding nodig van 400 V (230 V tussen fase en nul) op een eigen groep beveiligd met een zeer gevoelige aardlekschakelaar (RCD). De installatie moet door een vakman worden uitgevoerd.

Hoe neem ik de spa voor de eerste keer in gebruik?

Controleer of alle hydraulische en elektrische verbindingen correct zijn. Vul de spa tot het aangegeven niveau (skimmer of buffervat). Open alle kleppen en sluit de stroom aan. Schakel de filterpomp handmatig in om lucht te laten ontsnappen. Stel de gewenste temperatuur in en programmeer de filtercycli.

Wat is de ideale watertemperatuur?

De ideale temperatuur ligt tussen 35 en 36 °C. Overschrijd nooit 40 °C. Langdurig onderdompelen in warm water kan hyperthermie veroorzaken.

Hoe onderhoud ik het water van de spa?

Controleer dagelijks de pH (7,2-7,6) en het broomresidu (2,2-3,3 ppm). Gebruik broomtabletten in de voorfilter. Voeg eenmaal per week antikalk en algicide toe. Bij schuimvorming gebruik antischuim.

Wat te doen bij foutcode E01?

Foutcode E01 geeft aan dat het waterniveau in het buffervat te laag is. Vul het reservoir tot de veiligheidsniveaudetector ondergedompeld is. Controleer ook de vulmagneetklep.

Hoe reinig ik de acrylkuip?

Gebruik een zachte doek of spons met zeepwater. Grondig naspoelen en drogen. Gebruik nooit schurende reinigingsmiddelen, aceton, oplosmiddelen of chloorhoudende producten.

Kan ik de spa in de winter gebruiken?

Ja, maar als u hem in de winter niet gebruikt, leeg hem dan volledig, reinig en bedek hem. Laat de aftapkraan open. Laat geen stilstaand water achter bij temperaturen onder 0°C om bevriezing van leidingen te voorkomen.

Welke chemicaliën moet ik gebruiken?

Gebruik speciale producten voor spa's: pH-correctiemiddel (pH Minor of pH Major), broomtabletten, antikalk, algicide, antischuim en ontvetter. Volg de doseringen op de verpakking.

Hoe activeer ik de massages?

Druk op het bedieningspaneel van de spa op de schakelaars die overeenkomen met de water- of luchtmassagepompen. De pompen werken gedurende de geprogrammeerde tijd (parameter d1) of totdat u opnieuw drukt.

Is de garantie geldig als ik de spa zelf installeer?

De garantie geldt alleen als de installatie wordt uitgevoerd door een gekwalificeerde professional, volgens de instructies in de handleiding. Niet-geautoriseerde wijzigingen maken de garantie ongeldig.

GEBRUIKSAANWIJZING Roma ASTRALPOOL

Bovenstaande Produkten voldoen aan de verilghedsvoorschriften van de.Richtlij Electromagnete compatibiliteit 2014/30/EU,laagspannings Richtlij 2014/35/EU en aan de Europese norm EN 60335-2-41.

Bovenstaande Produkten voldoen aan de veilighidevsoorfschriften van de,Richtlij Electromagnetische compatibiliteit 2014/30/EU,laagspanningsrichtlij 2014/35/EU en aan de Europese norm EN 60335-2-41.

RU-DEKJIAPAUHCOOTBETCTBNA

YiMnHHTyB Mbiu MoDNI COOTCTCYKOT: DnEeKTHBE 2014/30 / EC (o6 3NkETPMaHRHTHOH COMeCTMOCHT, DnEeKTHBE 2014/35 / EC (o HnKOM HANRJEPHN) E BpOEnckCM CTAnAPTe: EN 60335-2-41.

Handtekening/Hoedanigheld:

ΦHMa/KBaAINΦHKaUN:

Gerente de Iberspa, S.L. P.P

Bovenstaande Produkten voldoen aan de veilighidevsoorfschriften van de,Richtlij Electromagnetische compatibiliteit 2014/30/EU,laagspanningsrichtlij 2014/35/EU en aan de Europese norm EN 60335-2-41.

RU-DEKJIAPAUHCOOTBETCTBNA

YiMnHHTyB Mbiu MoDNI COOTCTCYKOT: DnEeKTHBE 2014/30 / EC (o6 3NkETPMaHRHTHOH COMeCTMOCHT, DnEeKTHBE 2014/35 / EC (o HnKOM HANRJEPHN) E BpOEnckCM CTAnAPTe: EN 60335-2-41.

Bovenstaande Produkten voldoen aan de veiligeidsvoorschriften van de.Richtlij Electromagnetische compatibiliteit 2014/30/EU,laagspanningsrichtlij 2014/35/EU en aan de Europese norm EN 60335-2-41.

RU-DEKJIAPAUHCOOTBETCTBNA

YiMnHHTyB Mbiu MoDNI COOTCTCYKOT: DnEeKTHBE 2014/30 / EC (o6 3NkETPMaHRHTHOH COMeCTMOCHT, DnEeKTHBE 2014/35 / EC (o HnKOM HANRJEPHN) E BpOEnckCM CTAnAPTe: EN 60335-2-41.

Bovenstaande Produkten voldoen aan de veiligeidsvoorschriften van de.Richtlij Electromagnetische compatibiliteit 2014/30/EU, laagspanningsrichtlijn 2014/35/EU en aan de Europese norm EN 60335-2-41.

RU-DEKJIAPAUHCOOTBETCTBNA

YiMnHHTyB Mbiu MoDNI COOTCTCYKOT: DnEeKTHBE 2014/30 / EC (o6 3NkETPMaHRHTHOH COMeCTMOCHT, DnEeKTHBE 2014/35 / EC (o HnKOM HANRJEPHN) E BpOEnckCM CTAnAPTe: EN 60335-2-41.

Firma/Cargo :

Bovenstaande Produkten voldoen aan de veilheidsvoorschriften van de,Richtlij Electromagnetische compatibiliteit 2014/30/EU,laagspanningsrichtlij 2014/35/EU en aan de Europese norm EN 60335-2-41.

RU-DEKNAUPAUH COOTBETCTBHA

YiMnHHTyB Mbiu MoDNI COOTCTCYKOT: DnEeKTHBE 2014/30 / EC (o6 3NkETPMaHRHTHOH COMeCTMOCHT, DnEeKTHBE 2014/35 / EC (o HnKOM HANRJEPHN) E BpOEnckCM CTAnAPTe: EN 60335-2-41.

Handtekening/Hoedanigheld:

ΦHMa/KBaAINΦHKaUN:

Gerente de Iberspa, S.L. P.P.

De gebruikshandleiding die voor u ligt bevatFundamentele informatie aangaande de veiligheidsmaatregelen die genomen diennen te wordenijdens de installmente en de inbedrijfstelling. Daarvoor is het uiterst belangrijk dat zowel de Installateur als de Gebruiker de instructies lezen alvorens tot installmente en inbedrijfstelling over te gaan.

DE GARANTIE VAN HET PRODUCT IS ALLEEN GELDIG INDIEN HET PRODUCT CORRECT IS GEINSTALLEERD EN DE AANWIJZINGEN IN DE HANDLEIDING ZIJN OPGEVOLGD. LEES ALLE GARANTIEBEPALINGEN EN -BEPERKINGEN AANDACHTIG DOOR.

INDEX

3.1. Veiligheidswaarschuwingen 246
3.2.Beschrijving van de installment 246
3.3 Plaatsing en installment van de spa 252
3.4.Stichtingstips 253
3.5.Elektrische aansluitingen 256
3.6.Hydraulic aansluiting 262

1. INBEDRIJFSTELLING 268
2. GEBRUKSAANWIJZINGEN 269

5.1.Waarschuwingen 269
5.2.Afstandsbediening (spa knoppen) 271

1. ONDERHOUD 272

6.1. Aanwijzingen voor onderhoudswerkzaamheden 272
6.2. Onderhoud van het acryl 272
6.3. Onderhoud tijdens periodes van afwezigheid of zonder gebruik 272
6.4. Onderhoud van het water 273

1. FOUTCODES 277
   8.STORINGEN OPLOSSINGEN 278
2. RECYCLING EN MILIEU 279
3. CONFORMITEITSVERKLARING 280

1. INLEIDING

Deze handleiding bevat alle benodigde informatatie om volledig van uw SPA te kuren genieten. Wij raden u aan deijd te nemen voor het doornemen van de hiernavolgende punten.

De Spa is een element dat special is ontworpen voor de badkamer, waarmee een combinatie van baden en massagewordt geboden.

Het bestaat uit een gesloten watercircuit aangedreten door pompen dat, gecombineerd met lucht, voor een ontspannende massage van het lichaam zorgt.

Om ervoor te zorgen dat het massagebad efectief is, dient de temperatuur van het water in het circuit tussen 34^ en 37^ te liggen, wat worden bereikt met behulp van een elektrische warmtewisselaar.

Indien u vragen of twijfels heeft aangaande de werking of het onderhoud van dit product, wend u zich dan tot de installmenter of de distributeur in uw zone. Deze vakkundige specialisten met hun vakkennis zorgen ervoor dat u ten volle van dit product kunt genieten.

BELANGRIJK: De fabrikant behoudt zich hetrecht voor zonder aankondiging de ontwerpen en specificaties zonder enige verplichting gedeelrijk te wijzigen.

• Neem voorzorgsmaatregelen om de Niet geoorloofde toegang van kinderen tot de Spa te voorkomen. Wees er zeker van, teneinde ongevalten te voorkomen, dat kinderen voortdurend onder toezicht van een volwassene staan. Controller de in- en uitgang van de Spa om uitgliden als gevolg van een natte vloer te voorkomen.
• Niemand mag binnen de Spa met metalen of scherpe voorwerpen spelen die de acryllaag+kunnen beschadigen.
• Voorkomdat badende personen toegang hebben tot elektrische delen van de Spa.
• De apparatuur nicht inschakelen indien er zich geenwater binnen de Spa befindt.
• Geen elektrische apparaten, zoals radio's of haardrogers, binnen de Spa gebruiken.
• Altijd het in de skimmer aangeduide minimumwaterniveau handhaven (bij Spa's voor privégebruik) of zoals aangeduid in de niveausondes van het compensatiereservoir bij Spa's voor publiek gebruik.

3. INSTALLATIE

3.1. Veiligheidswaarschuwingen

• Enkel een gekwalificeerd technicus mag het systeme installeren, in bedrijf stellen en onderhonden, en dit in strikte overeenstemming met de installment-instructies en aanwijzingen.
• Dit systeme mag nicht worden aangesloten op een huishoudelijk elektriciteitsnetwork. Controller de elektrische installment voldoet aan de vereisten van het systeme: 3 fases, 400V zusammen iedere fase en 230V Together en neutral.
• Alleplaatselijk van kracht zijnde normen en reglementen m.b.t. elektriciteitsveiligheid要去en worden opgevolgd.
• De verilgheit van personen en materialen moet worden verzekerd. Alle reglementen en verilgheidsnormen要去en worden opgevolgd.
• De elektriciteitsvoeding van het system moet worden beschermd met een uiterst gevoelige aardlekschakelaar.
• Gebruik enkel geaarde bedrading van goede kwaliteit.
• Het is uiterst belangrijk kabels van de juiste dwarsdoorsnede te gebruiken.
• Controller of de thermische magnetische circuitonderbrekers werden gekalibreerd op het energieverbruik (stroomsterkte).
• Gebruik het elektrische schakelkast nooit om andere apparatuur aan te sluiten.
• Wijzigingen zijn verboden zonder de uitdukkelijke toelating van de fabrikant.
• Gebruik enkel originele wisselstukken geleverd door de fabrikant.
• Sommige onderdelen van de installmentie werken met gevaarlijk hoge spanning. Raak ze enkel aan als het systeme volledig ontkoppelt is van de netstroom en alle opstartschakelaars geblokkeerd�.
• De grenswaarden vermeld op het elektrische schakelkastogens onder geen enkele voorwaarde de aanbevolen stroomsterkte overschrijden.
• Controller de bedrading en de hydraulica voordat u het systemin schakelt of de voeding aansluit.
• Zorg ervoor dat de elektrische componenten Niet in contact konnenkommen met water.
• Raak het apparaat Niet aan als u natte voeten hebt.
• Schakel het systeem Niet in als het bubbelbad.

3.2. Beschrijving van de installmentie

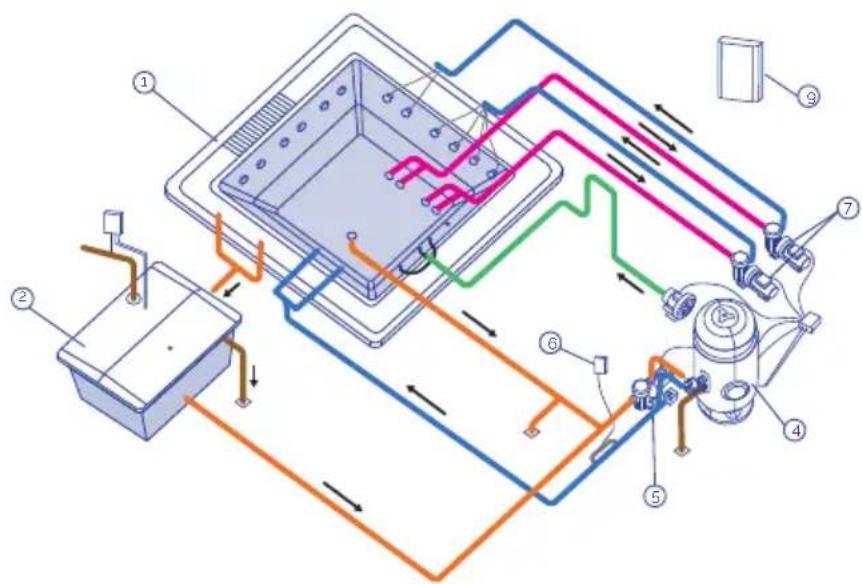

OVERZICHTSSCHEMA

• SPA MET AFVLOEIING

De Spa's met afvloeijng bezitten de capacititeit het door de gebruikers over de rand verplaatstewater in een reservoir op te slaan en voortdurend een constantwaterniveau binnen de Spa te handhaven.

Hieronderwordt een overzichtsschema getoond van de installmentie van dit type Spa's.

1 Spa
2 Compensatiereservoir
3 Filtratiepomp
4 Filter
5 Elektrische verwarming
6 Ozonisator
7 Massagepompen
8 Ventilatiepomp
g Elektrische bedieningskast

101_ned

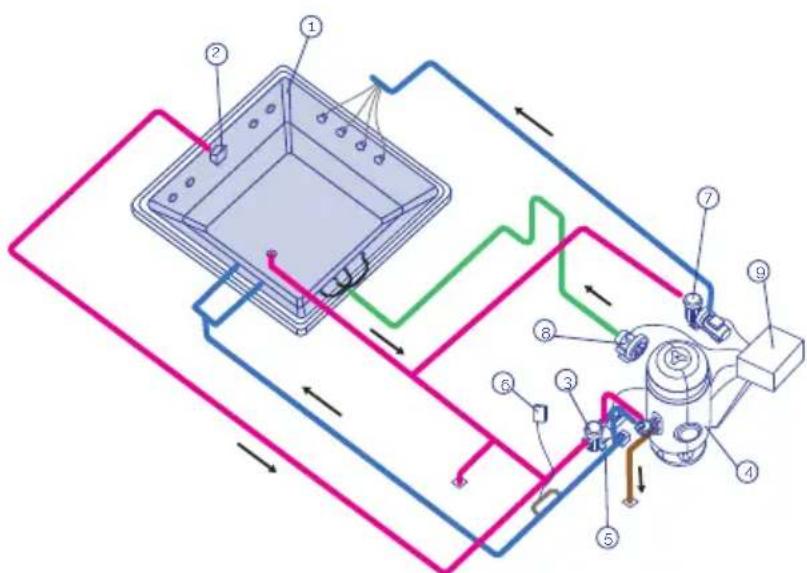

- SPA MET SKIMMER

De Spa's zonder afvloeiing hebben een afwijkende configuratie. Een compensatiereservoir is Niet nodig; het water van de Spa wordt direct door een skimmer opgezogen. Wanneer de gebruikers in de Spa stappen stijgt het waterniveau; het water vloeit over de rand indien het aantal gebruikers het voor iedere Spa aangegeven,aantal overschrijdt.

Hieronder is het overzichtsschema afgebeeld van de installmentie van een Spa met skimmer.

1 Spa
2 Skimmer
3 Filtratiepomp
4 Filter
5 Elektrische verwarming
6 Ozonisator
7 Massagepompen
8 Ventilatiepomp
g Elektrische bedienningskast

102.mid

RECIRCULATIECIRCUIT

Dit circuit heeft tot taak de kwaliteit van het water van de Spa in stand te houden. Dit worden bereikt door de recirculatie van het water via een zuiveringsfilter, een verwarmingssysteme en een desinfecteringssystem.

Aangezien de Spa met een afvloeiingssystem is uitgerust dient het waterniveau constant en op het maximum niveau te worden gehonden. Om dit te bereiken is de installmentie vereist van een compensatiereservoir dat in serie geschakeld is met het recirculatiecircuit. Hiermee kannen de niveaoverschillen, veroorzaakt door een wisseled aanal baders, worden gecompenseerd.

Hoewel het recirculatiecircuit op verschillende manieren kan worden geconfigureerd, vermelden wij hier de twee meest gebruikelijkke systemen: "Opzuigen via de bodem" en "Terugvloeiing via de bodem". Raadpleeg de in het betreffende land geldende normen voor de bepaling van het meest geschikte systeme.

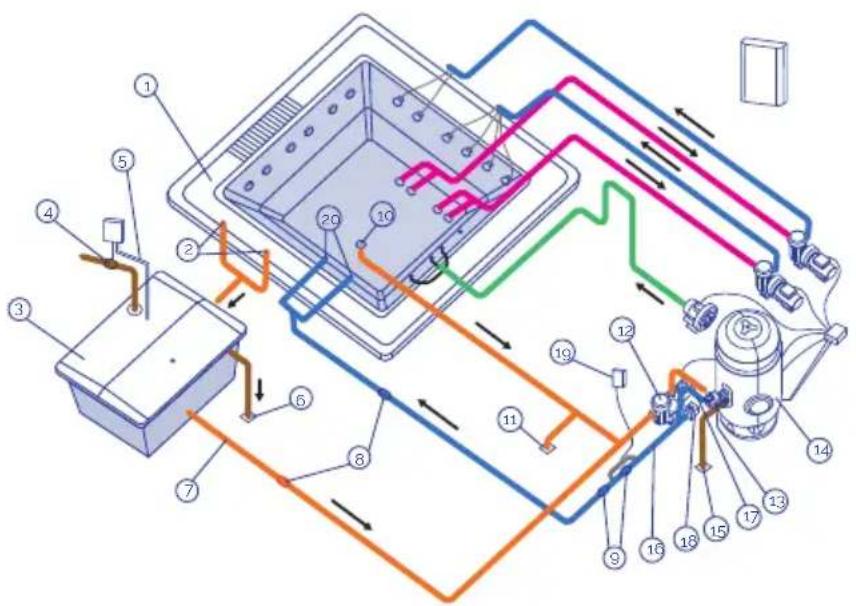

OPZUIGEN VIA DE BODEM VAN DE SPA

Deze optie maakt het möglichk het recirculatewater gedeeltelijk via de bodem van de Spa op te nemen.

Het te filteren water wordt door de filtratiepomp zowel uit het compensatiereservoor (in+zijnmeerderheid) als uit de afvoer in de bodem van de Spa genomen enaar het zandfilter, de verwarming en de ozonisorator of het desinfectoringssysteme gevoerd waarna het via de terugstroomopeningen aanr de Spawordt geleid.

1 Alvloeling
2 Afvloeingsopeningen
3 Compensatiereservoir
4 Elektrische vulklep
5 Niveausondes
6 Afvoer van het compensatiereservoor
7 Afzuiig van het compensatiereservoor
8 Anti-terugvloeiklep
9 Doorstroomklep
10 Afvoer
11 Afvoer van de spa
12 Filtratiepomp
13 Keuzeklep
14 Filter
15 Filterafvoer
16 Elektrische verwarming
17 Temperatuursonde
18 Stroomdetector
19 Ozonisator
20 Terugstroomopeningen\ aar de spa

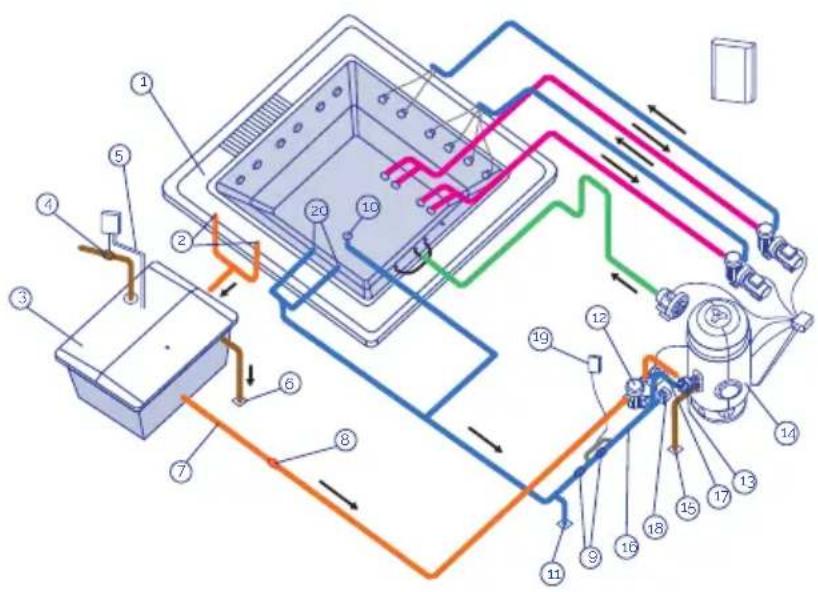

TERUGSTROOM VIA DE BODEM VAN DE SPA

Deze optie maakt het möglichk een deel van het reeds gefilterde en verwarmde water zowel via de terugstroomoppeningen als via de bodem van de Spa terug te voeren.

Het te filteren water wordt door de filtratiepomp uitsluitend uit het compensatiereservoor geabsorbeerd enaar het zandfilter, de verwarming en de ozonisor of het desinfecteringssysteme gevoerd waarna het via de terugstroomopeningen en de afvoer in de bodem van de Spaaar de Spa worden geleid.

1 Alvloeing
2 Afvlooingsopeningen
3 Compensatireservoir
4 Elektrische vulklep
5 Niveausondes
6 Afvoer van het compensatiereservoir
7 Afzuging van het compensaliereeservoor
8 Anti-terugvloeiklep
9 Doorstroomklep
10 Afvoer
11 Afvoer van de spa
12 Filtratiepomp
13 Keuzeklep
14 Filter
15 Filterafvoer
16 Elektrische verwarming
17 Temperalursonde
18 Stroomdetector
19 Ozonisator
20 Terugstroomopeningen
haar de spa

1. red

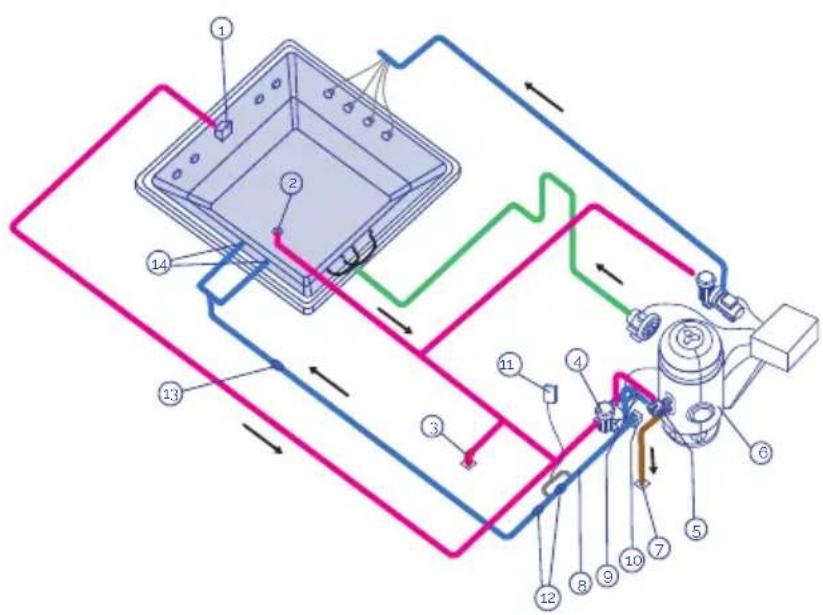

- SPA MET SKIMMER

1 Skimmer
2 Afvoer
3 Afvoer van de spa
4 Filtratiepomp
5 Keuzeklep
6 Filter
7 Filterafvoer
8 Elektrische verwarming
g Temperatuursonde
10 Watermassamelter
11 Ozonisator
12 Doorstroomklep
13 Anti-terugstroomlep
14 Terugstroomopeningen na de spa

105.ned

VERWARMINGSCIRCUITS

De in alle verwarmingscircuits aanwezigemelementaire componenten zijn:

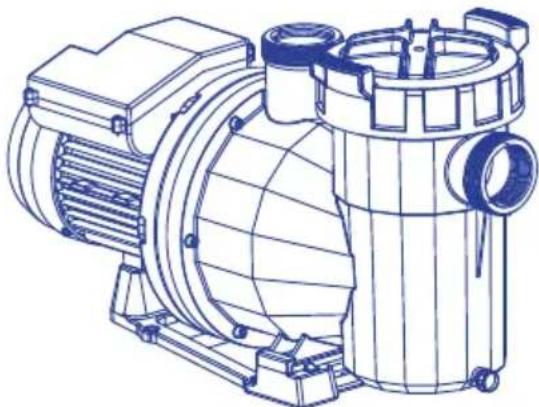

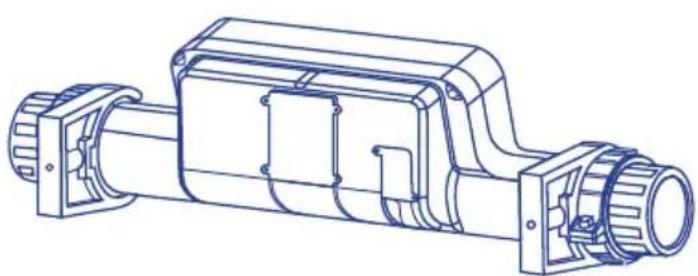

- FILTRATIEPOMP

Ontworpen voor het filtratie- en verwarmingscircuit en het recycleren van het water van de Spa in ongeveer 6 tot 20 Minutes. Zuigt van de Skimmer of het Compensatiereservoir en pompit het water door het filter en de elektrische verwarming via de doorpompopopening.

106

Deze maakt het möglichk de gewenste temperatuur te behouden. Dient in het filtratiecircuit na het filter teworden geplaatst, zodanig dat luchtbellen zich hier binnen nicht konnen ophopen.

De warmtewisselaar is uitgerust met een veiligheidsthermostat met handmatige versteviging. Dit voorkomt beschadigingen aan de warmtewisselaar in geval deze gaat functioneren zonder watercirculatie.

- FILTER

Element dat voor de filtratie zorgt,waardoor de correctewaterkwaliteitwordt verzekererd.

De grootte van het filterwordt bepaald door:

Volume van de Spa.

• Duur van dewaterrecirculation.
  Snelheid van filtratie.
• Oppervlakte van de filtratie.
  WATERMASSAMETER

Beveiliging ontworpen teneinde te voorkomen dat de warmtewisselaar functioneert in afwezigheid vanwater in het filtratiecircuit.

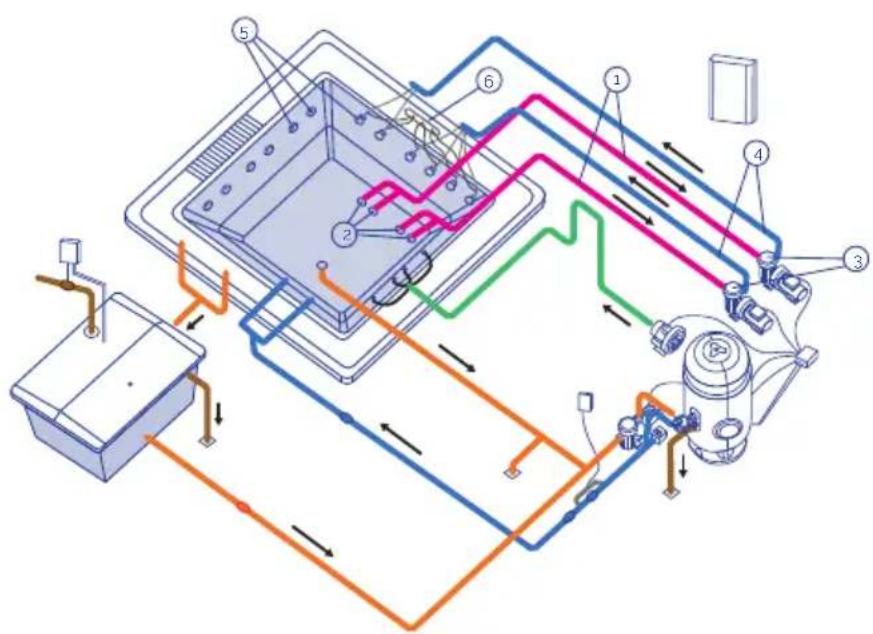

WATERMASSAGECIRCUIT

Het water wordt opgezogen door de massagepomp door de afvoeren en, bij terugkeer waar de Spa, met groe snelheid door de jets geleid.

In een endezelfde Spa kunnen meerderemassagecircuits aanwezig zijn die elk aangedreven worden door een massagepomp. Afhankelijk van de Spa en het aantal aanwezig jets kunnen er een, twee of zelfs drie massagepompen aanwezig+zijn.

Om de watermassage te versterken worden een verbinding aangelegd met een luchtinlaat. Op deze manier, verwijl het water door de jets circuleert en door het Venturi-effect, worden lucht opgezogen waadoor een mengsel van lucht enwaterwordt gezormd dat zorgt voor een intensievere massage.

1 Zuigcircuit
2 Zuigafvoeren van de spa
3 Massagepomp
4 Impulscircuit water
5 Massagejets
6 Zuigcircuit lucht

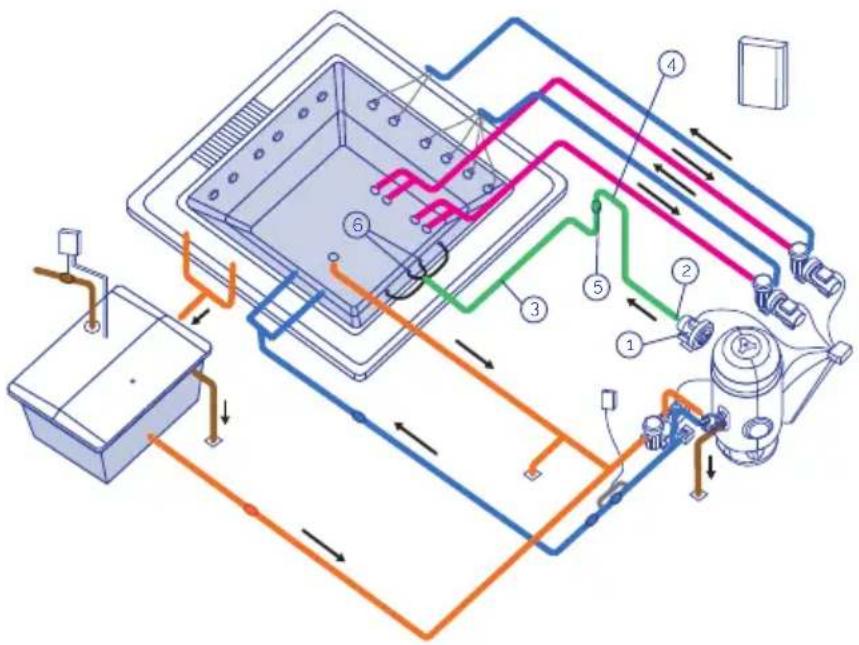

LUCHTMASSAGECIRCUIT

1 Luchtzuiger
2 Ventilatiepomp
3 Impulscircuit lucht
4 Beschermingssifon
5 Anti-terugstroomkle
6 Luchtinjectieopening

1. ned

- VENTILATIEPOMP

Ventilatiepomp voor continu gebruik voor Compacte Kit in publieke installations. De standaarduitvoering functioneert met elektrische stroom van 400VACIII.

LUCHTCIRCUIT

Het luchtcircuit heeft tot taak de luchtimpuls van de ventilatiepomp tot de Spa te verzorgen. Voor de luchtverdeling binnen de Spa worden gezorgd door een serie ventilatieoppeningen die zich achterin of op de zittingen van de Spa bevinden.

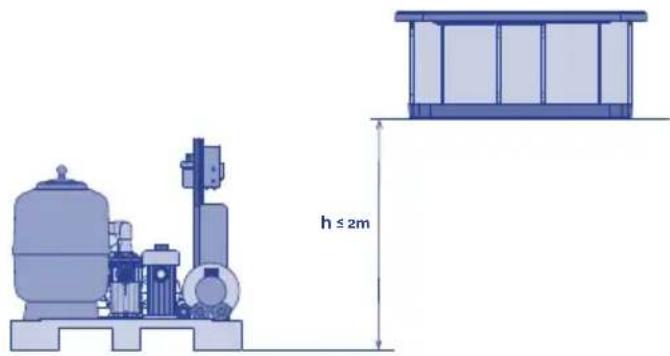

3.3 Plaatsing en installmentie van de spa

• Met de Spa dient zichoor voorzichtig te worden omgegaan onder controle van meertere Personen. De Spa mag nooit bij de leidingenworden vastgepakt.

• De Spa dient volgens onderstaande criteria teworden geinstalleerd.

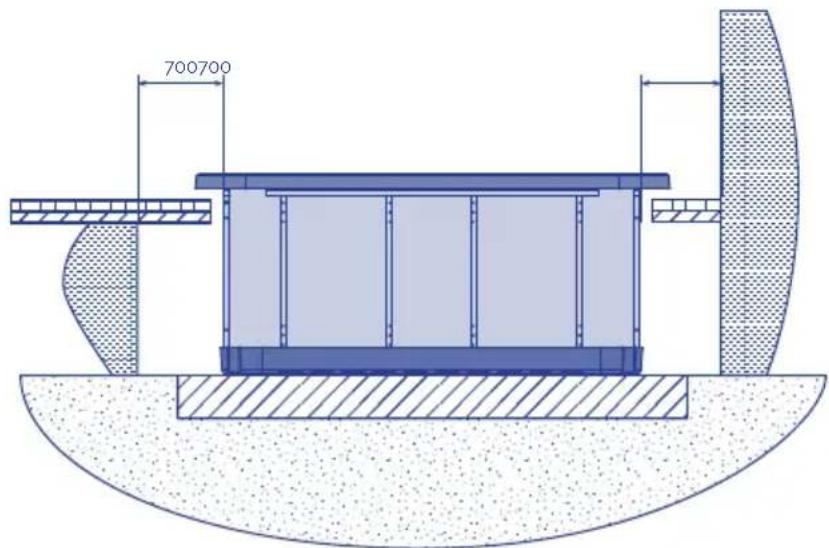

• Zowel onder als rondon de Spa (in een straal van minimaal een meter) mag geen materiaal worden geplaatst of gezruikt dat Niet volledig resilient is gegen vochtigkeit en water. De garantie van de Spa dekt geen enkele schade aan materialen of sierobjecten die schade oplopen als gevolg van overstromingen of de vochtigheidsgraad in de ruimte.

• De Spa dient te worden geplaatst in een correct aangepaste omgeving die bestand is gegen een hove vochtigheidsgraad en condens. In het tegenovergestelde geval dekt de garantie geen materièle of personlijke schades.

• Het is absoluutoodzakelijk te zorgen voor een afvoer van voldoende afmetingen om het water dat zich onder de Spa bevindt te konnen afvoeren.

• De basiswaarop de Spawordt geplaatst dient geschikt te+zijn om het gewicht van de Spa, hetwater en de gebruikers te konnen dragen. Is dit Niet het geval dan dekt de garantie geen enkele schade. Raadpleeg de geldende bouwnormen.

• Als u voor de installation denkt dat het om bepaalde redenen möglichk kan zich dat de Spa uit+zijn oorspronkelijke plaat smeert worden verplaatst, dan dient u hiermee rekening te houden om te voorkomen dat bouwstenen en leidingen要去en worden gebroken om het afbouwen te realizeren. Het repareren van deze schades is nicht bij de garantie inbegrepen.

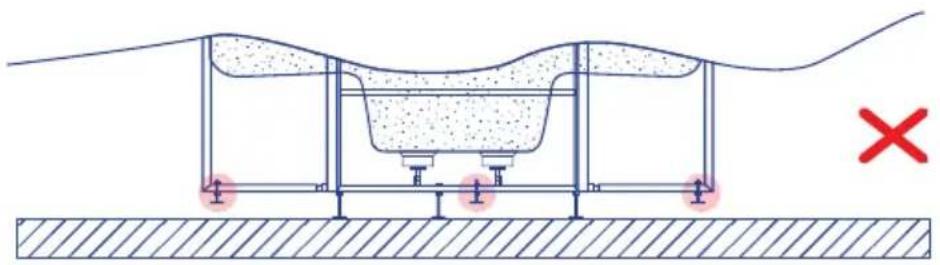

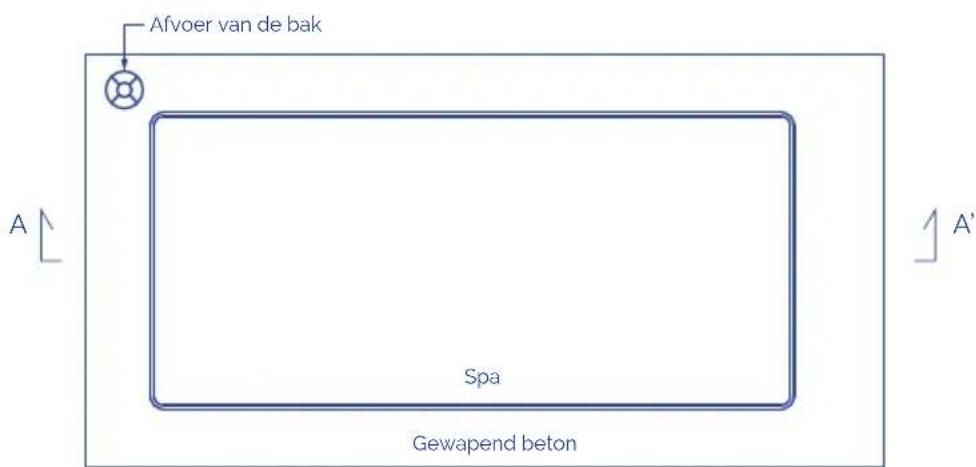

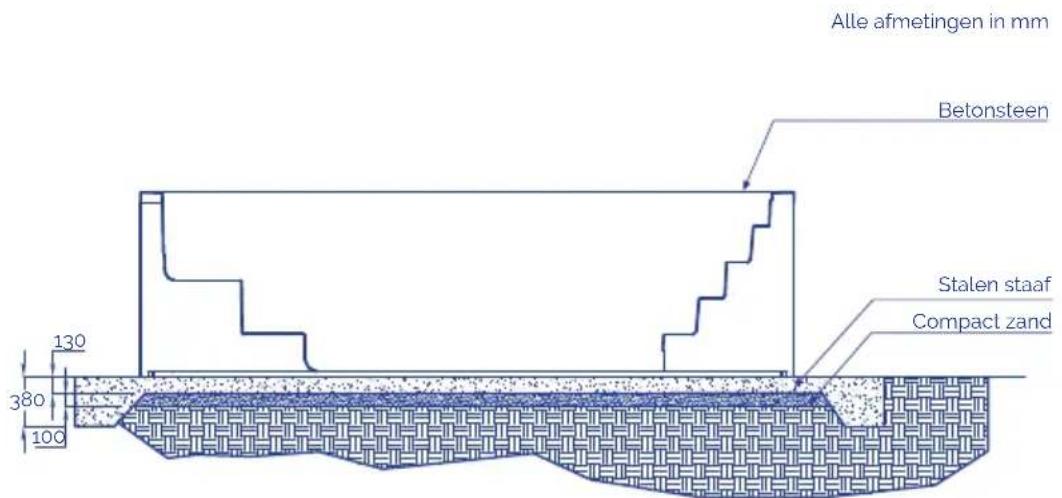

3.4. Stichtingstips

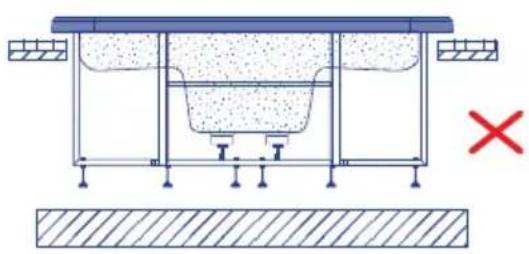

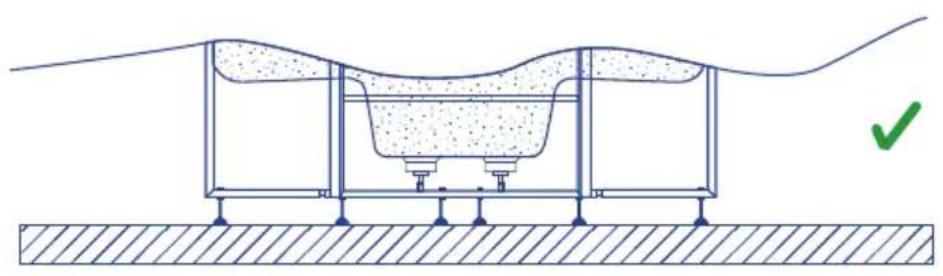

Hieronder worden enkele algemene aanwijzingen gegeven aangaande het aanleggen van de fundering; in alle geallen dienen niettemin de geldende bouwnormen teworden opgevolgd.

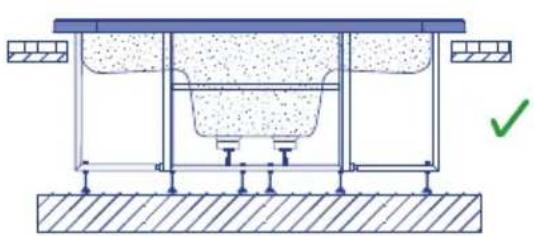

*Equidistante versterkingsstaven in beide richtingen

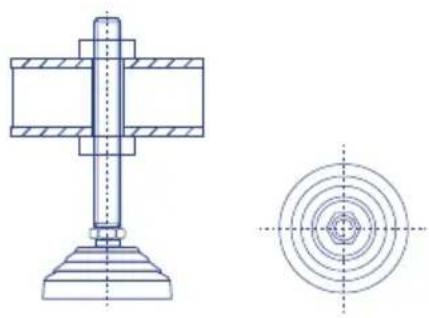

De Spa worden met een metalen structuur geleverd om de installmentie te vereenvoudigen. Deze structuur bezit meerere steunpunten. Alvorens de Spa te vullen dienen deze evenwichtspunten te worden afgesteld zDat alle in contact staan met de ondergrond.

De Spa要去 volledig worden gedragen door de steunstructuur en nooit door het bovenprofiel. Zo Niet, dan kan het maybe opdrukken tot gevolg hebben dat het casco van de Spa breekt.

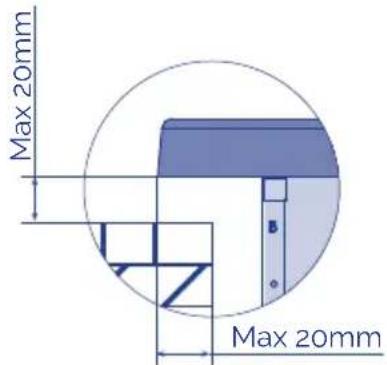

Om de rand van de Spa aan het metselwerk te bevestigen dient een elastisch silicone te worden gezruikt, geschikt voor installationswater doorheenwordt geleid.

714

Na de correcte plantaing van de Spa verder gaan met de bouw waar bij erop moet worden gelet dat rondon het casco een ruimte van minimaal 400mmmoet worden vrijgelaten voor het uitvoeren van eventuele onderhoudswerkzaamheden. Nooit elementenplaatsen die met het casco, leidingen of accessoires van de Spa in contact+kommen. Een luikje of toegangsmogelijkheid rondon de Spa voor het onderhoud vrijlaten.

115

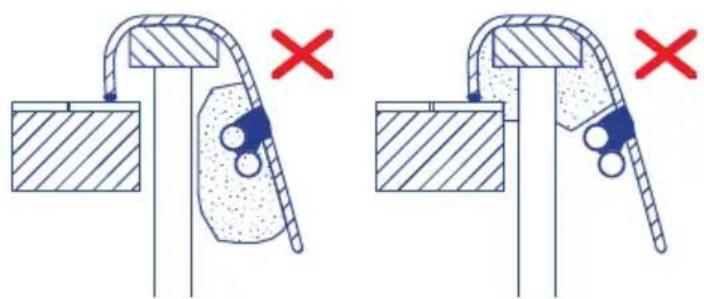

Nooit het bovenprofiel van de Spa opvullen met cement of een ander materiaal dat kan inkrimpen / uitzetten afwijkend van de beweging van het casco. De Spa za dan scheurtjes gaan vertonen.

Nooit leidingen of accessoires van de Spa inmetselen.

216

3.5. Elektrische aansluitingen

Waarschuwingen die in acht moeten worden genommen voordat elektrische aansluitingen worden gemaakt:

• De nuldraad van de pompen dient vrij komen te liggen.
• Zorg ervoor dat de stroomvoorziening uitgeschakeld is alvorens de installmentprocedure te starten.
• Respecteer de aangegeven kabeldoorsneden en de afstanden:tussen componenten.

Met het oog op een goed beheer van de elektronische signalen, mogen de afstanden:tussen de componenten maximaal het volgende bedragen:

Elektronische drukknopen - Elektronisch bedieningspaneel 15m

Verwarmingstoestel (temperatuursensor) - Elektronisch bedieningspaneel 6m

Magneetventiel - Elektronisch bedieningspaneel 20m

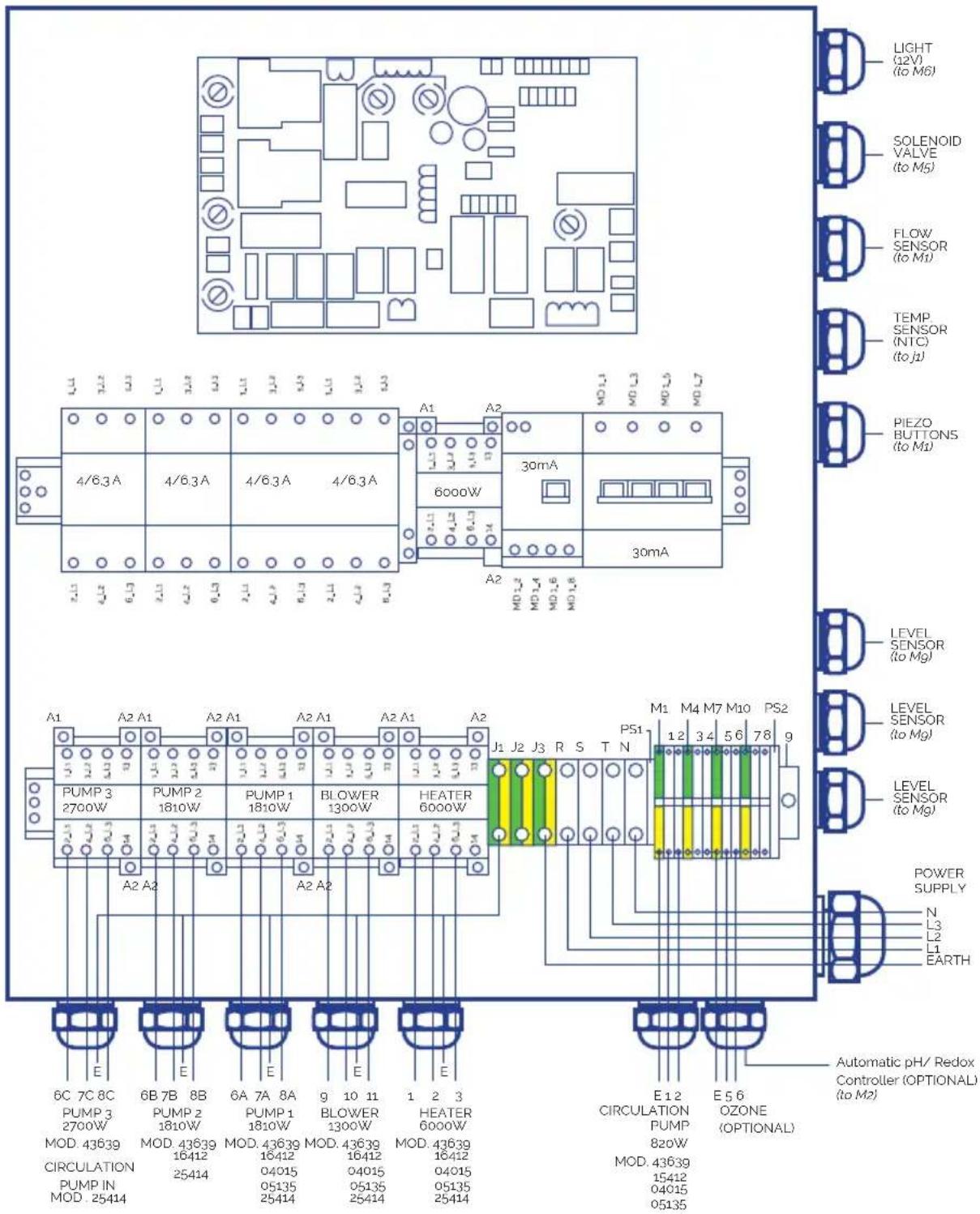

AANSLUITING TUISEN COMPACTKIT EN ELEKTRISCHE SCHAKELKAST

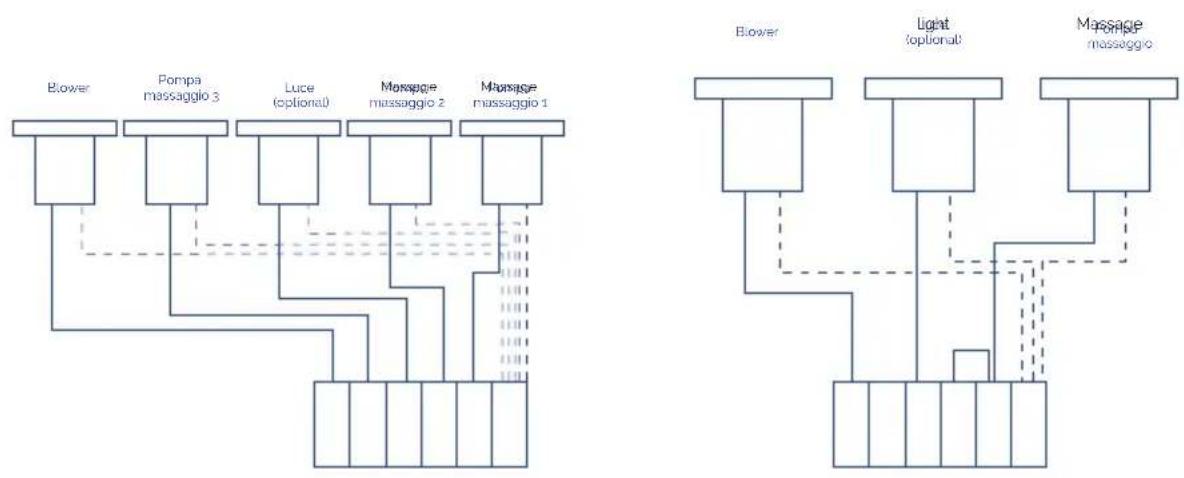

BEDRADING

Sluit de kabels aan op de desbeteffende aansluitpunten teneinde een goede werkig te garanderen en potentiele elektrische problemen te voorkomen die de veiligheid van de gebruiker in gevaar zouden können brengen.

P max [W]

	20 > L [m] 20 ≤	L 35 [m] 35 ≤ L < 55 [m]
Sc [mm²]	20 35 55
0.5 882 504 321
1 1764 1008 641
1.5 2646 1512 962
2.5 4410 2520 1603
4 7055 4032 2566
6 10583 6047 3848
10 17638	10079 6414
16 28221	16126	10262

KIT 43639

A

Element	P Total [W]	P Phase [W]	I Phase [A]
R	6000	2000	9
P.F	820	273	1.6
P.2	1810	603	3.2
P.3	2700	900	3.2
B	1300	433	3.8
PTC	-	-	-
F	-	-	-
T	-	-	-
T	-	-	-

B
Sc [mm²]

De verbindskabel van de Sonde PTC dient geblindeerd te zijn of door een eigen kanaal worden geleid om interferenties te voorkomen.

Het is verplicht pakkingbussen te gebruiken voor alle uitgaande aansluitingen van de hoofdcontrolekast en de aansluitkast.

• Open de kast
  Voer de aansluiting volgens onderstaande schema'suit

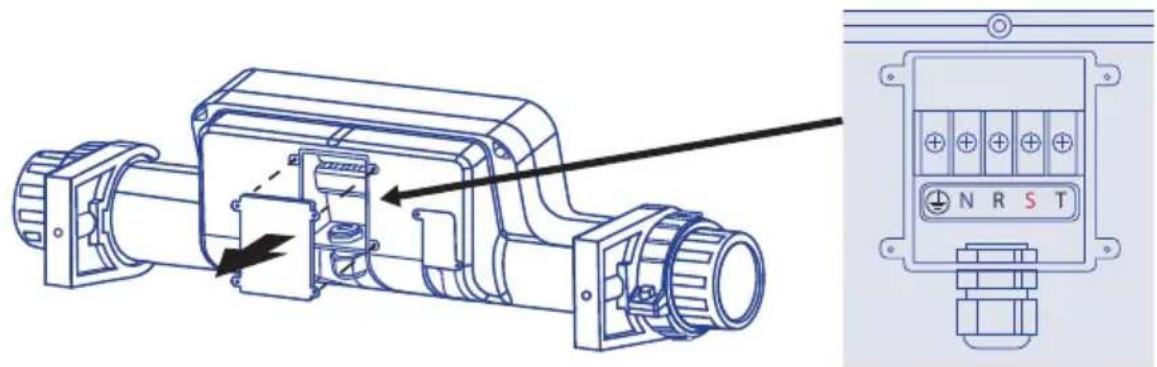

• Sluit de drie fases (L1-L2-L3) en de massa (T) aan; de nulpotentialiai (N) blijft vrij.

PRINTPLAAT

119

AANSLUITING AFSTANDSBEDIERING BUBBELBAD

120

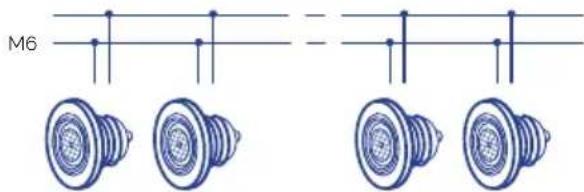

LAMP

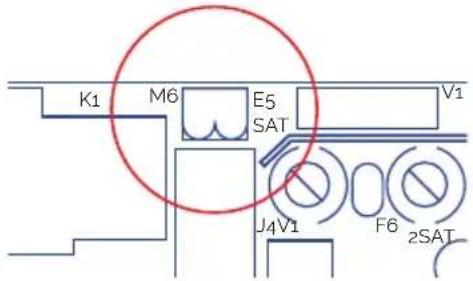

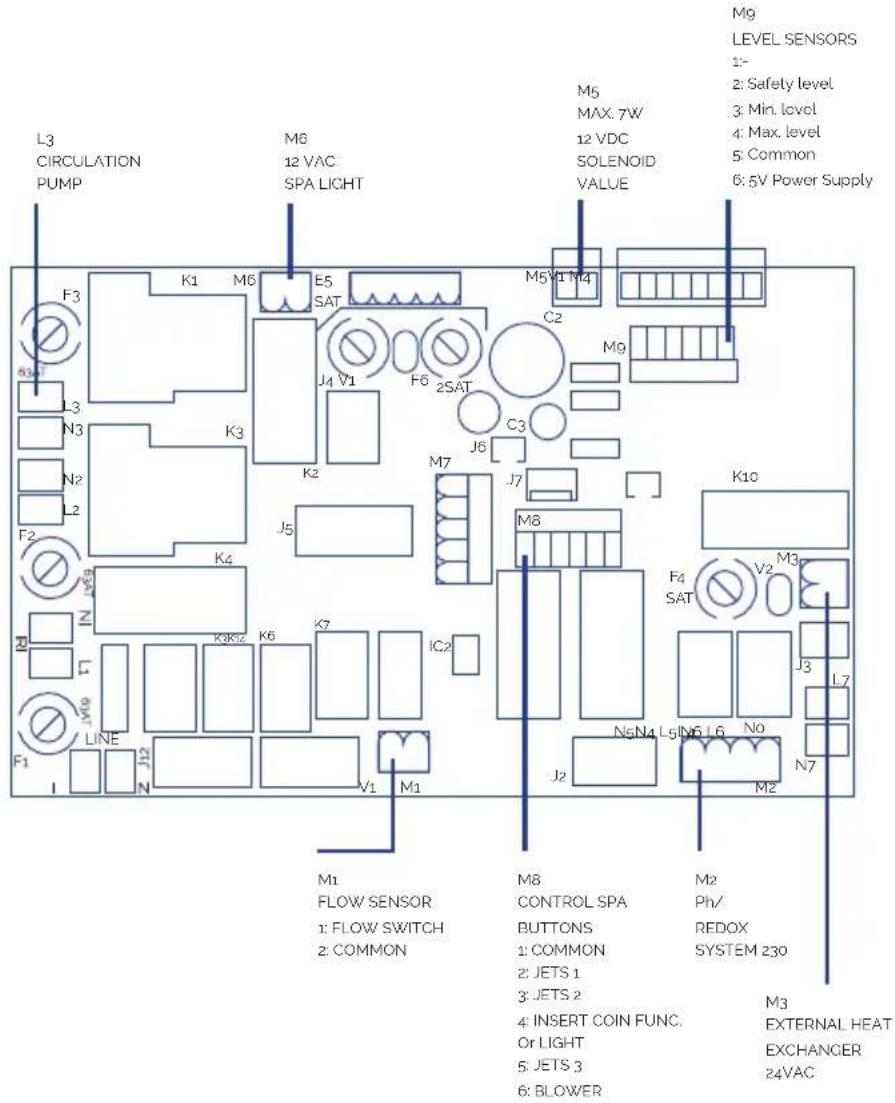

Sluit de lamp direct aan op uitgang M6 van de printplaat. De lamp kan worden in- of uitgeschakeld via het bedieningspaneel vooraan de aansluitkast.

121

OVERIGE AANSLUITINGEN

• Sluit de drie niveausensors die werden meegeleverd met de buffertank direct aan op de ingang Mg van de printplaat.
• Sluit de bedrading van de ozonisator direct aan op ingang 5-6 van het elektrische schakelkast.
• Sluit het elektrische schakelkast aan op de elektrische voeding.

! AANDACHT

Zorg ervoor dat alle hydraulische en elektrische/elektronische verbindingen goed+zijn aangesloten voordat u het elektrisch bedieningspaneel aan de stroomvoorziening koppelt.

Het gebruik van pakkingbussen is verplicht voor alle aansluitingen vanuit het bedieningspaneel en de aftakdoos.

Het gebruik van eindapparatuur is verplicht in alle aansluitingen om de integritiet van de aansluitdraden te vrijwaren.

3.6. Hydraulische aansluiting

PLAATSING EN INSTALLATIE VAN DE APPARATUUR

De compacte apparatuur要去chonder het niveau van de Spa bevinden. Hiermee wordt vermeden dat de pompen behoeven te worden gesmeerd. Het maximum niveaiverschil bedraagt 2 meter waar beneden (h ≤ 2

De Spa's met afvloeiing beschikken over een compensatiereservoir met een dubbele functie:

• Absorberen van het water dat worden verplaatst door het aanlal Personen in de Spa.
• Voorkommen dat de filtratiepomp droog kommt te staan

Voor een correcte plaatsing van het reservoir worden deze zo zich möglichk bij de Spa geinstalleerd, beneden het niveau van de afvloeijng zodate al het verplaatste water kan worden afgevoerd.

AANSLUITING VAN DE SPA AAN DE APPARATUUR

Harde buizen of flexibele slangen gebruiken met de geschikte waarstand. De geldende normen in het betreffende land raadplegen. De diameter van de slangen dient overeen te komen met die van de aansluitingen van de Spa; deze diameters zijn vastgesteld voor een optimaal resultaat van de apparatuur. Voor elk materiaal de geschikte lijm gebruiken.

In alle gevallen guest de installation van elleboogstukken en de lenghte van de buizen tot een minimum te worden beperkt teneinde het verlies van belasting van de installment te reduceren.

De aansluitingen met wartelmoeren van de Spa+zijn gemarkeerd met stickers waarop het betreffende circuit aangegeven staat alsmede de richting van de watermassa.

Voor de montage van de circuiten de beschreiben schema's in parragraaf 2 raadplegen en de hieronder vermelde montagevoorschriften opvolgen.

Voor en na iedere pomp en aan de uitgang van de warmtewisselaar een kogelklep of schuifplaatsen om onderhoud of verranging van deze elementen te konnen realiseren.

AANSLUITING VAN HET RECIRCULATIECIRCUIT

SPAMETAFVLOEIING

Aansluiting Spa -Compensatiereservoir

De innames van het afvloeingsystem verbinden met het compensatiereservoir. De ledingen要去en over het juiste verval beschikken om te verzekeren dat het water onder invloed van de zwaartekracht worden afgevoerd. In geen geval sifons aanleggen die die circulatie van het water in de weg konnen staan.

De diameter van de leidingen voor de waterafvoer uit de afvloeijng dient zodanig te worden berekend dat het water de in de geldende normen aanbevolen snelheid Niet overschrijdt. Een afvoer in het bovengedeelte van het compensatiereservoir aansluiten, met als taak een möglichk overschot aan water af te voeren waardoor wordt voorkomen dat het reservoir kan overlopen.

De uitgang van het compensatiereservoor met de zuiger van de filtratiepomp verzinden waar bij een anti-terugstroomklepussen het reservoir en de pomp woedt geplaatst. Deze uitgang dient zich beneden of op gelijke hoogte te bevinden met de bodem van het compensatiereservoor.

Aansluiting compensatiereservoir - Compacte kit

De uitgang van de filtratiepomp met de keuzeklep van het filter verbinden (Afhankelijk van het model van de kit is deze verbinding reeds aangelegd).

De uitgang van de keuzeklep verbinden met de wateringang van de warmtewisselaar (afhankelijk van het model van de kit is deze verbinding reeds aangelegd).

Indien uw Spa over een ozonoptie beschikt, volg dan vanaf dit punt de instructies op zoals aangegeven op het Installatieblad van de ionisator.

Voor de aansluitingen van de keuzeklep algtd plastic accessoires, dichtingen en teflonband gebruiken. In geen geval mogen ijzeren accesoires of leidingen worden gebruikt aan deze de plastic componenten ernstig konnen beschadigen.

Aansluiting Spa - Compacte

Indien uw Spa beschikt over een aansluitpunt voor bodemreiniging: verbind deuitgang van de bodemreiniging met de ingang van de filtratiepomp door middel van een paralleaansluiting met de overige ingangen van deze pomp. Er dient:tussen het aansluitpunt en de pomp een kogelklep te worden geplaatst die zich normal gesproken in gesloten toestand bevindt.

• Optie A opzuigen via de bodem van de Spa: Het afvoerkanaal van de bodemafvoer van de Spa verbinden met een parallelingang aan de filterpomp. Tussen deze aansluiting een kogelklep of schuifplaatsen.
• Optie B terugvloeien via de bodem van de Spa: Hierbijং发展格局.

Aansluiting Compacte kit - Spa

De uitgang van de warmtewisselaar met de filtratieterugstroomslang/en aan de Spa verbinden.

Optie A opzuigen via de bodem van de Spa Een anti-terugstroomklep plaatsen:tussen de uitgang van de wisselaar en de ingang van de Spa.

Optie B terugvloeien via de bodem van de Spa: De uitgang van dewisselaar verbinden met de bodemafoer van de Spa, parallel met de filtratieterugstroom via de impulsopeningen.

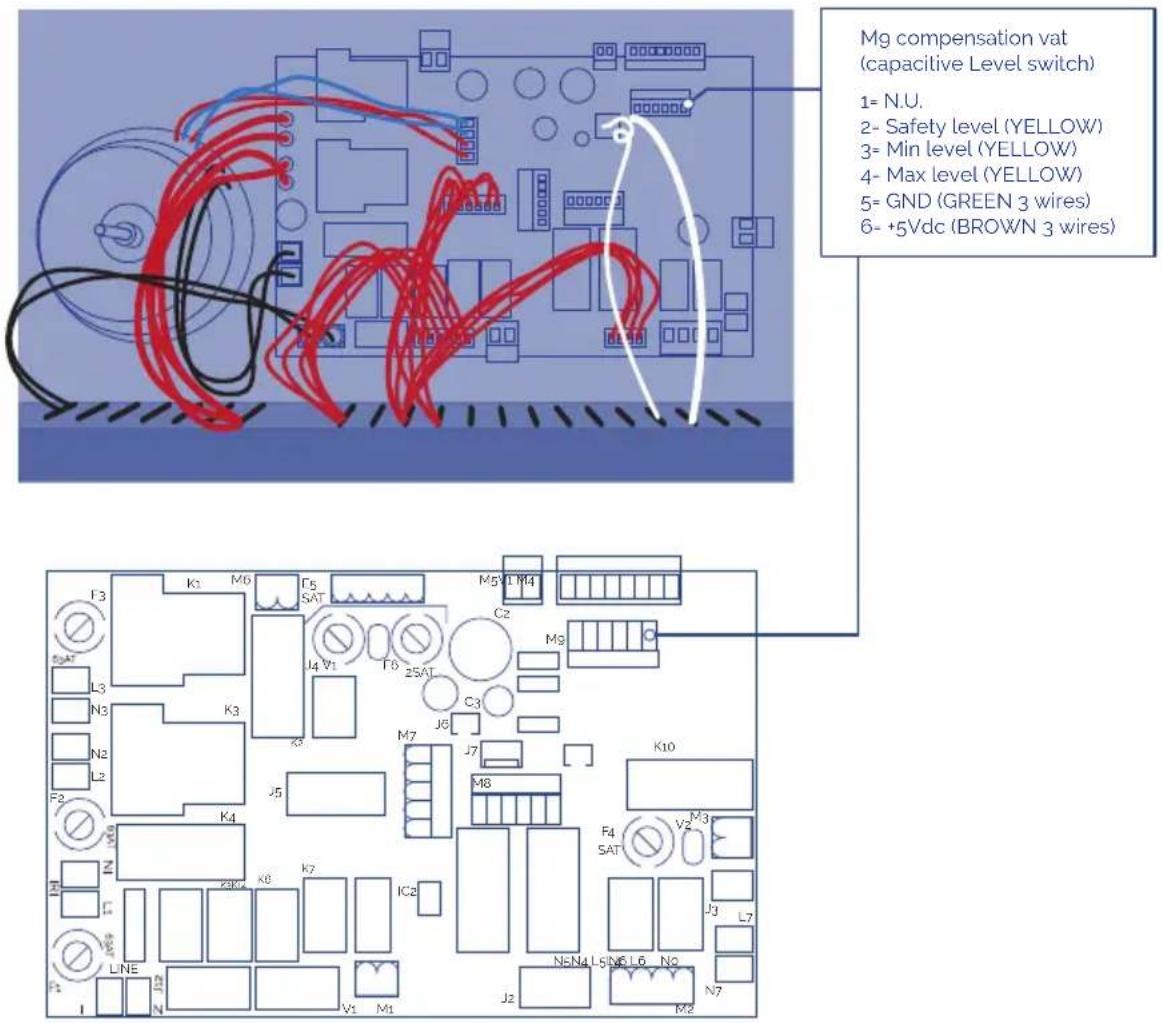

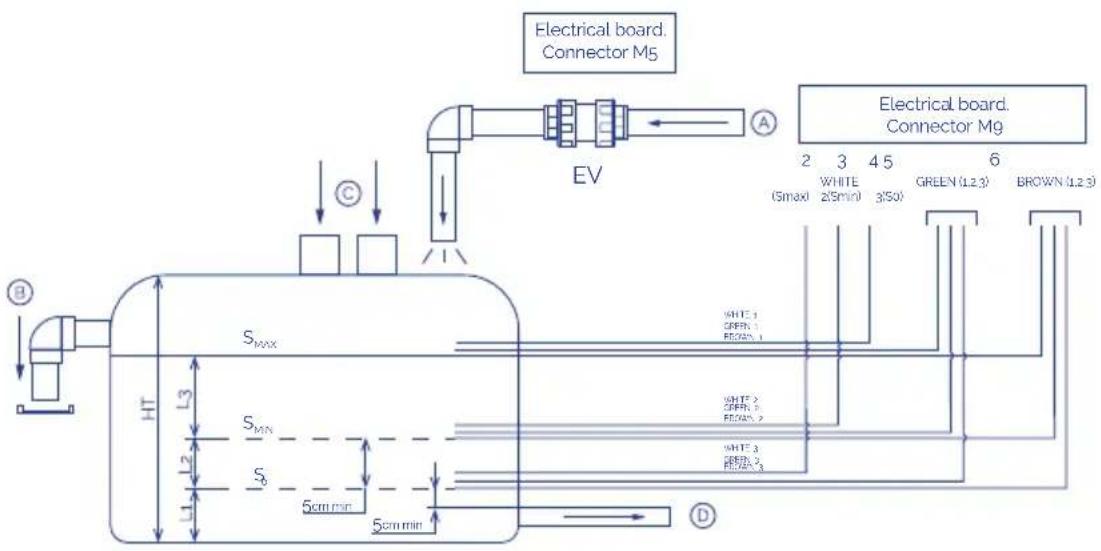

De niveausensors installeren

Om te garanderen dat er.altijd water zit in het circulatiecircuit, dient u niveausensors te installereren in de buffertank. Deze besturen dan het openen en sluiten van de magneetklep voor het vullen van de buffertank. Raadpleeg onderstaand schema.

123

So	Veiligheidssensor	A	Inlaat leidingwater
SMIN	Sensor minimumniveau	B	Overloop buffertank
SMAX	Sensor maximumniveau	C	Waterinlaat overloop bubbelbad
EL	Elektrische schakelkast	D	Wateruitlaat maar filtersysteme
EV	Elektrische klep (niet meegeleverd) Ht		Totale hoogte

De SO-sensor要去en geinstalleerd boven de wateruitlaat onderaan.

De Smin-sensor要去en geinstalleerd boven de SO-sensor.

Tussen Smin en Smax moet er meer water aanwezig+zijn dan het volume dat verplaatst worden door alle badgasten samen.

De Smax-sensor要去cken geinstalleerd onder de uitlaat bovenaan.

De niveausensors要去en worden bevestigd aan de buitenkant van de buffertank.

Het system wird automatisch geblokkeerd als het waterpeil onder de SO-sensor zakt.

De elektrische klep (EV) worden geactiveerd (m.a.w. de buffertank worden gezuld) als het waterpeil onder de Smin-sensor zakt, en worden gedeactiveerd wanneer het boven de Smax-sensor stijgt.

Als u Niet niveau sensoren installeert:

124

SPAMET SKIMMER

Aansluiting Spa - Compacte kit

• De uitgang van de skimmer verbinden met de ingang van de warmtewisselaar.
• De bodemafvoer van de Spa verbinden met de ingang van de filtratiepomp, parallel aan de overige ingangen.
• De uitgang van de filtratiepomp verbinden met de keuzeklep van het filter (afhankelijk van het model van de kit is deze aansluiting reeds aanwezig).
• De uitgang van de keuzeklep verbinden met de wateringang maar de warmtewisselaar (afhankelijk van het model van de kit is deze aansluiting reeds aanwezig).

Indien uw Spa over een ozonoptie beschicht volg dan vanaf dit punt de instructies op zoals aangegeven op het Installatieblad van de ionisator.

Voor de aansluitingen van de keuzeklep alkijd plastic accessoires, dichtingen en teflonband gebruiken. In geen geval mogen ijzeren accesoires of leidingen worden gebruikt waar deze de plastic componenten ernstig konnen beschadigen.

Aansluiting Compacte kit - Spa

De uitgang van de warmtewisselaar verbinden met de openingsen van de filtratieterugstroom maar de Spa en een anti-terugstroomklep in deze aansluitingplaatsen.

Aansluiting van het Watermassagecircuit

De leiding van de afvoeren van de wateropzuiging verbinden met de ingang van de massagepomp (elke pomp zuigt water van 2 afvoeren op). De uitgang van elk van de massagepompen verbinden met de aansluitingen in de batterij van de Spa die het water maar de jets voeren. Een kogelklep of schuifplaatsen aan de in- en uitgang van elke pomp.

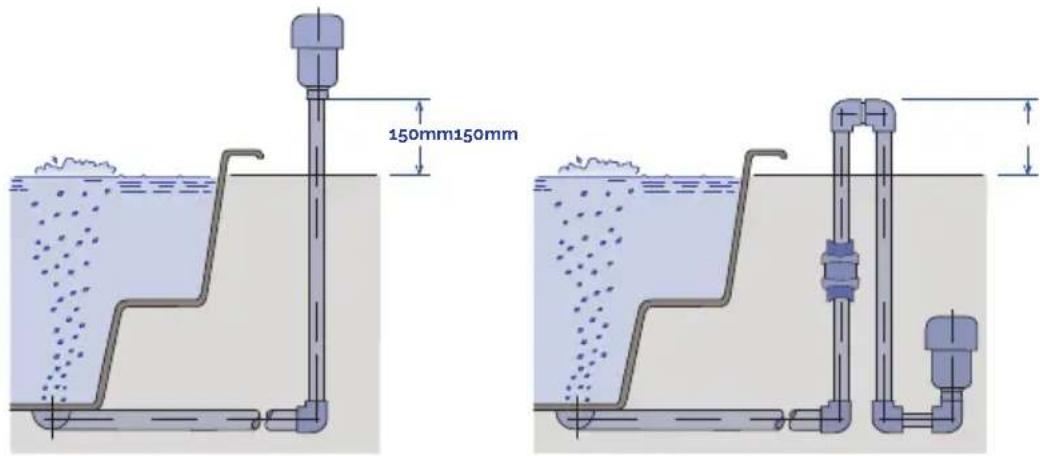

Aansluiting van het Luchtmassagecircuit

De ingang van de luchtpomp vrijlaten en de uitgang van deze pomp verbinden met de overeenkomstige aansluiting van de Spa. Opmerking: Het isoodzakelijk een sifon van 150 mm boven het maximum niveau van het water aan te leggen en een anti-terugstroomklep teplaatsen:tussen deze sifon en de Spa.

125

4. INBEDRIJFSTELLING

Met de hoofddifferentieel in de stand OFF, het casco van de Spa reinigen om te voorkomen dat stofdeeltjes tijdens de inbouw in componenten of circuits geraken die ze later blokkeren. Alle kleppen van de apparatuur openen behalve die van dewaterafvoer.

• SPA'S MET AFVLOEIING EN COMPENSATIERESERVOIR

De Spa vullen na het openen van de vulklep van de Spa totdat het water zich 5 tot 8 cmboven het niveau SMAXvan het compensatiereservoir bevindt.

Belangrijk: Bij het voor de eerste maal in werkig stellen van de filtratieapparatuur daalt het waterniveau in het compensatiereservoor aanzienlijk. Dit komt doordat de leidingen vanaf het compensatiereservoor maar de Spa, het filter en de pomp bijna volledig bevuld zichn met lucht.

• SPA MET SKIMMER

15 minutenwachten en alle aansluitingen controlleren, omte controlleren of er lekken zich. Stroom op de kast aansluiten d.m.v. de hoofddifferentieel (stand ON).

De filtratie-, massage- en luchtpomp in werkig stellen en na 30 minutes functioneren controlleren dat er geen lekken bestaan in leidingen en aansluitingen.

De filtratiepomp uitschakelen en het waterfilter tot de helft vullen om zand toe te voegen (het te gebruiken type zand worden gespecifieerd in de Handleiding van het Filter die wordt meegeleverd met de Compacte Kit).

De keuzeklep van het filterplaatsen met de handel in de stand voor reiniging.De filtratiepomp handmatig aanzetten; een reiniging van ongeveer 2 Minutes in het filteruitvoeren, de pomp uitschakelen en de handel in de spoelstand zetten, de pomp opnieuw aanzetten en gedurende ongeveer 15 Minutes latenten spoelen.

De pomp uitzetten en de handel in de filterstand zetten. De Spa opnieuw vullen.

Dethermostat op de gewenste temperatuur programmeren. De handleiding van de Compacte Kit raadplegen. (Het bereiken van de gewenste temperatuur na het vullen van de Spa kan enkele uren in beslag nemen).

De filtratieklok programmeren. (Zie hiervoorde Handleiding van de Compacte Kit). In de elektrische hoofdkast de massage- en verwarmingsschakelaars activeren. De filtratieschakelaar in de gewenste stand zetten en de Spa zar beginnen met de filtratie- en verwarmingscylclus.

De jets können ook de intensiteit van de watermassa regelen door het openen en sluiten van de watertoevoer. Hiervoor dient als volgt steworden gehandeld:

Na het nemen van deze stappen het Garantiebewijs invullen en aan de fabrikant opsturen.

5. GEBRUKSAANWIJZINGEN

5.1. Waarschuwingen

• Controller zorgvuldig de temperatuur van het water. Gebruik geen water met temperaturen van boven de 40^ . De ideale temperatuur bedraagt 35-36°C.

• Zwangere vrouwen,kleine kinderen,personen methartklachten, gezondheitsproblemen of onder medische behandeling mogen de spa Niet gebruiken zonder een arts teraadplegen.

• Wees vooral voorzichtig wanner u de spa alleen gebruikt. Langdurig verblijven in warm water kan misselijkheid, duizeligheid en flauw vallen tot gevolg hebben.

• Zet het spabad op een lagere temperatuur wonneer u van plan bent er langer dan 10-15 minutes gebruik van te make.

• Gebruik het spabad Niet na inname van alcohol, drugs of medicijnen, waardoor u slaperig wordt of de bloeddruk stijgt/daalt.

• Wees bijzonder voorzichtig wanner u in en uit het spabad stapt en de vloer nat is.

• Gebruik geen elektrische apparaten (radio's, haardrogers e.d.) in de buurt van de spa.

• Houdijdens het gebruik van de spa uw hoofd, lichaam en kleding minstens 40 cm verwijderd van de aanzuigopeningen. Bind langhaar vast en steek het op.

• Start de spa nicht wanner de veiligheidsroosters beschadigd zijn of ontbreken.

• Maak uitsluitend gebruik van originele spa-onderdelen. Vraag bij wijzigingen.altijd eerst toestemming aan de fabrikant.

• Controller het pH en vrij chloorgehalte voor het gebruik. Gebruik de spa Niet wonneer deze gehaltes Niet binnen de aanbevolen standardwaarden liggen of er een shockbehandeling gaande is.

WAARSCHUWINGEN MET BETREKKING TOT HET GEBRUIK

Stroomonderbreking

In geval van onderbreking van de stroomvoorziening, worden het systeme altijd automatisch geactiveerd in de operatiemodus waarin het zich bevond voor de onderbreking.

Na een onderbreking in de stroomvoorziening start de filtratiepomp automatisch.

Let erop dat het hydraulisch circuit bedrijfsgereed is of koppel de noodzakelijkke voorzieningen aan/af voordat de stroomtoevoer is hersteld.

Niet compatibile functies

Om möglichke interferentie:tussen de functies te voorkomen staat de systeemsoftware de volgende handelingen nicht toe:

• Wanneer de filtratiepomp in manuele modus geactiveerd is moet ze ook waar manueel gedeactiveerd worden alvorens een andere pomp in te schakelen, anders stopt het systemen en verschijnt E02 (fout 02) op het hoofddisplay. Druk achtereenvolgens op instellen en manueel om de foutmelding te annuleren.
• Alle pompen要去 uitgeschakeld worden alvorens van modus manueel maar automatisch over te schakelen, anders stopt het systeme en verschijnt E02 (fout 02) op het hoofddisplay Druk achtereenvolgens op INSTELLEN en MANUEEL om de foutmelding te annuleren.
• De filtratiepomp is alkjd actief gedurende de eerste 5 minuten nadat het system gestart is en blijft draaien tot de geprogrammeerde temperatuur bereikt is. Daarna wordt de verwarmer uitgeschakeld en blijft de filtratiepomp nog 5 minuten werken, zodat de verwarmer kan afkoelen tot de atmssferische temperatuur bereikt is.
• De functie inbrengen van munten (optioneel) is nicht compatibel met de optie Lichtregeling via de externe knop.

VERMIJDEN VAN RISICO VAN HYPERTHERMIE

• Langdurig direct contact met warm water kan HYPERTHERMIE tot gevolg hebben. Dit kan gebeuren wanneer de temperatuur binnen ons lichaam de normale temperatuur van 36,5^ overschrijdt.
• Symptomen van hyperthermia zijn een plotselinge verlaging van de bloeddruk met als gevolg een gevoel van misselijkheid metmogelijk bewustzijnsverlies.
• Hetwater van de Spa mag de 40^ nooit overschrijden.
• Een watertemperatuur:tussen 37^ en 40^ wordt als veilig beschouwd voor volwassenen zonder gezondheidsproblemen. Een lagere temperatuur is aan te raden voor de meeste personen en voor kinderen.
• Vergeet Niet dat een langdurig verblijf in de Spa hyperthermie tot gevolg kan hebben.
• Het gebruik van alcohol, drugs of medicijnen kan het risico van hyperthermie verhogen.

De pompen können op het spabad geactiveerd worden mits de betreffende knoppen zich aangebracht. Afhankelijk van de systeemconfigatie kan met iedere knop een of meerere pompen tegelijk bediend worden.

• Bij een druk op de betreffende knop begint de pomp te werken en stopt pas wonneer de met parameter d1 (Menu Instellen Eenheden en Massage) geprogrammeerdeijd is verstreten of nadat er weeper op de knop werk gedrukt.
• Is parameter d2 ingesteld op een waarde groter dan o dan.gaat de pomp pas draaien nadat de betreffendeijd verstreken is.
• Elke knop heeft zichen eigengassage- en blokkeertijd.

6.1. Aanwijzingen voor onderhoudswerkzaamheden

• Alvorens aan te vangen met het uitvoeren van elektrisch of mechanisch onderhoud dient u zich ervan te verzekeren dat de machine van het spanningsnet is afgesloten en dat de startmechanismes zijn geblokkeerd.
• Niet met natte voeten aan de apparatuurwerken.

6.2. Onderhoud van het acrylic

Eenvoudige reniging van een elegant oppervlak:

• Gebruik renigingsmiddelen voor algemeen gebruik.Voor normale reniging en onderhoud een zachte doek of een spons met eenkleine hoeveelheid water of zeep gebruiken. Goed afspoelen en met een droge zachte doek drogen. Indien een huismiddel worden gezruikt dan erop letten of dit door de fabrikantwordt aangeraden voor acryl.
• Nooit schurende reinigingsmiddelen gebruiken.
• Het oppervlak van acryl Niet in contact lately komen met ketonen of esters Zoals aceton, acetaten (type lakverwijderaar, remover voor de nagels of droog werkende reinigingsmiddelen) of een organisch oplosmiddel met chloor, lak, benzine, aromatische oplosmiddelen, etc.
• Stof, modder en droog vuil met een zachte vochtige doek verwijdersen.
• Vet, olie, verf en inktvlekken verwijderen met alcohol-isopropyleen en met een droge en schone doek drogen.
• Het gebruik vermijden van messen of andere scherpe voorwerpen die krassen op het oppervlak hunnen verroorzaken. Kleine krasjes hunnen worden verwijderd met het aanbrengen van een dunne laag waspasta voor auto's en het zachtjes nawrijven met een schone doeck.

Eenmaal per week het deel van de Spa dat Niet met water in aanraking komt reinigen met een kwaliteitsglansmiddel voor Spa's.

！AANDACHT

De Spa nooit onbedekt en leeg aan de zon bloatstellen waar dit schade kanveroorzaken die Niet door de garantiewordt gedekt.

6.3. Onderhoudijdens periodes van afwezigheid of zonder gebruik

KORTE PERIODES (3-5DAGEN)

• De pH instellen en hetwater behandelen (zie parragraaf Onderhoud van hetwater).
• De Spa afdekken.
  Bij terugkomst, de pH weer instellen en hetwater opnieuw behandelen.

LANGE PERIODES (5-14DAGEN)

• De temperatuur op het laagste niveau instellen.
• De pH regelen en hetwater behandelen (zie parragraaf Onderhoud van hetwater).
• De Spa afdekken.
• Bijteringkomst, de temperatuur op het gewenste niveau instellen, de pH waar instellen en het water opnieuw behandelen.

VOORBEREIDING VOOR DE WINTERPERIODE

Indien de Spa 's winters of gedurende Lange periodes nicht worden gebrukt dan dieren de volgende handelingen teworden uitgevoerd:

• De elektrische apparatuur aflsluiten.
• Hetwater uit de Spa verwijderen.
• De afvoerklep open lately.
• De Spa reinigen en drogen.
• De Spa afdekken.

De Spaniet met water en zonder elektrische aansluiting buiten staan bij temperaturen beneden 0^ , waar de leidingen konnen bevriezen hetgeen schade aan de Spa tot gevolg kan hebben.

De in het betreffende land geldende rechtlijnen gegen veteranenziekte dieren te worden opgevolgd. Deeigenaar van de Spa is hiervoor volledig verantwoordelijk.

6.4. Onderhoud van het water

Het onderhoud van het water is een van de punten van special belang waaraan de gebruiker extra aandacht moet besteden. Dit onderhoud hangt af van de hoeveelheid mineralen in het gebruekte water, het gebruik van de Spa en het aantal Personen dat de Spa gebruikt.

Er bestaan drie fundamentele punten voor het onderhoud van hetwater:

FILTRATIE VAN HETWATER
CHEMISCHE ANALYSE EN CONTROLE VAN DE PH
- DESINFECTERING VAN HET WATER

VEILIG GEBRUIK VAN CHEMISCHE PRODUCTEN

Alvorens een chemisch product te gebruiken, de gebruiksaanwijzing op het etiket van het product aandachtig doorlezen.

• Hetwordt aangeraden dat steedsdezelfde person de chemische producten gebruikt. Deze producten buiten het bereik van kinderen honden.

• Voeg de exacte aangegeven hoeveelheden aan hetwater toe. Niet meer en nicht minder.

• Bewaar de verpakkingen afgesloten, op een droge en goed geventileerde plaats.

• Chemische producten nicht inhaleren en contact vermijden met de ogen, neus en mond. Na gebruik de handen goedwassen.
• Volg de aanwijzingen voor noodgevallen op zoals beschreiben op het etiket van het product, bij ongevallen of inslikken.
• Tijdens het gebruik van deze producten Niet roken. Deze+kunnen ontvlambaar+zijn.
• Deze producten op een geschikteplaats bewaren.
• De producten nicht vermengen. Eerst het eerste en verwolgens het tweede product aan het water toevoegenommogelijkke onderlinge reacties te voorkomen.
• Geen chemische producten aan het water toevoegen indien zich personen in de Spa bevinden.

INSTELLING VAN DE PH

Een pH-waarde tussen 7,2 en 7,6wordt aangeraden.

Het pH-niveau meet de zuurte- en de alkaligraad. Waarden hoger dan 7 zijn alkalisch en lager dan 7 zuur.

! AANDACHT

Het is belangrijk een correct pH-niveau in stand te houden voor de goede werkking van de desinfectering en voor het voorkomen van roest en afzetting in de Spa.

Indien de pH-waarde erg Laag is treden de volgende effecten op:

• De desinfectering vermindert snel.
• De apparatuur van de Spa kan roest gaan vertonen.
• Hetwater kan bij de baders irritaties veroorzaken.

Indien de pH-waarde erg hoog is treden de volgende effecten op:

• De desinfectering is minder effectief.
• Er ontstaat afzetting op het acryl en de apparatuur.
• Hetwater kan troebelworden.
• De poriën van het filterpatroon konnen verstopt raken.

Dagelijks de pH van hetwater met de analyseset controleren.

Indien de pH boven de aangegeven waarde ligt, dan pH MINOR SPA gebruiken. Twee uun wachten alvorens depHopnieuw te testen.

Indien de pH ligt:tussen de hierboven genoemdedwaarden, dan maar het volgende punt gaan.

DESINFECTERING VAN HETWATER

De desinfectering van het water is uiterst belongings voor het vernietigen van algen, bacteriën en andere organismes die in het water konnen gaan leven. Een teveel aan desinfectering kan echter irritaties op de huid en in de ogen veroorzaken.

De juiste desinfectering voor hetwater van uw Spa is broom in tabletten. Dit productwordt in het voorfilter geplaatst enwordt geleidelijk opgelost.

Dagelijks het niveau van de aanwezigebroom met de analyseset voor Br controlleren.

Een niveau van aanwezig broom tussen 2.2 en 3.3 ppmwordt aangeraden.

Bij het gebruik van chloor en om de effectiviteit hiervan te garanderen, een concentratie van Vrij Aanwezig Chloor tussen 0.5 en 1.5 ppm aanhouden.

GEBRUK VAN SPECIALE PRODUCTEN

Behalve de producten voor het handhaven van de pH en het desinfecteringsniveau bestaan er andere special voor het gebruik in Spa's samengestelde producten die helpen het water en de installmentie in perfecte conditie te houden.

• ANTIKALK-SPA: Voorkomt de neerslag van calciumzouten (afzettingen), vooral in hard water. Dit productwordtwekelijks en bijijdere verversing van hetwater toegevoegd.
• ANTIALG-SPA: Dit antialgmiddel voorkomt de vorming van algen in het water van de Spa. Dit productwordtwekelijks en bijijdere verversing van hetwater toegevoegd.
• ANTISCHUIM-SPA: Als gevolg van de beweging van het water en de daarin aanwezigeveten treedt vaak schuimvorming op.Wanneer een belangrijke schuimvorming in hetwater worden geconstasteerd, dan deze elimineren met Antischuim-Spa.
• ONTVETTING-SPA: Voor het elimineren van vuil- en vetkringen die zich op de wanden van de Spa vormen.Voor het gebruik van dit product worden aangeraden het water UIT de Spa te verwijderen en het ontvettingsmiddel met een spon s aan te brengen op de te reinigenplaatsen.Vervolgens met ruimwater naspoelen.

OZONGGENERATOR

Ozon, O3, is een chemische samenstelling met oxiderende eigenschappen en zeer effectief bij de desinfectering van water. Het belangrijkke voordeel van ozon is dat het geen chemische afvalstoffen anschterlaat en reukloos is.

De desinfecteringscapaciteit is gelegen in het oxidatievermogen dat zorgt voor het elimineren van organische materie die in hetwater aanwezig kan zijn.

Voor het producereren van ozon is een ozonisator aanwezig die, d.m.v. elektriciteit, ozonienen produeert uit de in de lucht aanwezige zuurstof. Dit proces geschiedt automatisch en het gezormde product wordt via de filterterugstroomopeningen geinjecteerd; op deze manier is geen actie vereist van een mechanisme door de gebruiker voor de productie hiervan.

Het water wordt opgenomen door de afvloeing, de afvoeren of de skimmer, door de absorbering waar de filtratiepomp voor zorgt.

Vervolgens stroomt het door dewarmtewisselaar en bij de uitgangwordt de ozon geinjecteerd.

De behandeling met ozon sluit het gebruik van andere chemische producten Niet UIT zoals Broom of Chloor.

De ozon worden beschouwd als een aanvullend proces op de voorgaande processen en reduceert op deze manier het verbruik van Broom of Chloor.

SNELLE GIDS VOOR HET GEBRUIK VAN CHEMISCHE PRODUCTEN

	Reden voor het gebruik	Hoeveelheid m3water	Frequentie van het gebruik
PH MINOR SPA SPA	Toevoegen indien de pH-test boven de toegestane waarden ligt (7,2-7,6 ppm).	Toevoegen volgens de aanwijzingen van de fabrikant van het chemisch product.	Dagelijks analyseren met de pH-test.
PH MAJOR SPA Toevoegen indien de pH-test onder de toegestane waarden ligt (7,2-7,6 ppm).	Toevoegen volgens de aanwijzingen van de fabrikant van het chemisch product.	Dagelijks analyseren met de pH-test.
BROOM IN TABLETTEN	Toevoegen indien de Br-test boven de toegestane waarden ligt (3-5 ppm).	Toevoegen volgens de aanwijzingen van de fabrikant van het chemisch product.	Dagelijks de Br analyseren met de Br-test.
ANTIKALK Voorkomen van de neerslag van calciumzouten (afzettingen).	Toevoegen volgens de aanwijzingen van de fabrikant van het chemisch product.	Wekelijks en bijijdere verversing van het water.
ANTIALG SPA Voorkomt de vorming van algen in het water.	Toevoegen volgens de aanwijzingen van de fabrikant van het chemisch product.	Wekelijks en bijijdere verversing van het water.
ONTVETTING Eliminenen van vuilen vetkringen op de wanden van de Spa.	Met een spons verwijderen en verrolgens met ruim water afspoelen.	Wanner vuil en vet op de wanden van de Spa worden waargenomen.
ANTISCHUIM Aanwezigheid van schuim in het water.	Toevoegen volgens de aanwijzingen van de fabrikant van het chemisch product.	Wanner zich schulm in het water vomrt.

7. FOUTCODES

De volgende tabel geeft een overzicht van de foutcodes weergegeven op het scherm voor de exploitant en de beschrijving gemeld.

Tipo Beschrijving Oorzaak Oplossing
E01 Weilgheidsniveau van de buffertank Niet bereikt. Automatisch resetbaar.	De verilgheidsniveauausensor van de buffertank detecteert geen water. Geen enkele functie kan worden geactiveerd.	Vul de buffertank tot het minimumniveau.
E02 Fout in de waterstroming of temperatuur. Automatisch inschakelend alarm. Automatisch resetbaar.	De stromingssensordetecteert geen waterstroming of de temperatuursensor verstuurt geen signal.	Controler op maybe blokkages in het filtratiecircuit, in de pompen of in de filter. Controler de werkung van de sensors.
E04 Watertemperatuur is te hoog. Automatisch inschakelend alarm. Automatisch resetbaar.	De watertemperatuur in het Laat het water afkoelen of voeg koud water toe. Zodra de temperatuur onder \(42^{\circ}C\) zakt, start het bubbelbad automatisch op. Zo nicht schakel de voeding uit en contacteer uw vakhandelaar.
E05 Watertemperatuursensor. Automatisch resetbaar.	De temperatuursensor is defect. Geen enkele functie kan worden geactiveerd.	Controler de watertemperatuur en de temperatuursensor en vergang indien nodig.
E07 E08	Contactgevers verwarmingselement. Niet automatisch resetbaar.	De contactgevers van het verwarmingselementঃ defect, het verwarmingselement kan nielen worden geactiveerd.	Uit verilgheidsoverwegingen wordt het verwarmingselement gevoed door twee contactgevers, die seriese zich aangesloten. Als een van deze twee contactgevers geblokkeerd is, verschijnt een foutcode. Vervang de contactgevers en sluit de onderdelen opnieuw aan.
E09 De max.ijd voor het vullen van de buffertank verbend overschreden. Niet automatisch resetbaar.	De maximale openingstijd (30") van de klep voor het vullen van de buffertank verbend overschreden.	Controler of de sensors in de buffertank correct werken. Controler of de wateruitlaat open staat. Controler het hydraulische circuit op lekkeage.
E10 De signalen van de waterniveausensors maar nicht compatibel. Automatisch resetbaar.	De waterniveausensors zenden nicht-compatibele signalen.	Controler de positie van de sensors of vergang ze als ze defectঃ.
E11 Het waterniveau in de buffertank ligt onder de verilgheidsniveauausensor. Automatisch resetbaar.	Een functie probeert in te schakelen voordat het minimumniveau in de buffertank is bereikt. (of het waterniveau ligt onder de verilgheidsssensor tijdens bedrijf).	Controler of de klep open is en correct werkt. Controler het waterinlaatcircuit op blokkages. Controler het hydraulisch circuit op lekkeage.
E0 Cn	Communicatieussen het schakelbord en het lokale knoppenpaneel.	Geen communicatieussen het schakelbord en het lokale knoppenpaneel.	Controler of de kabelussen het lokale knoppenpaneel en het schakelbord correct is aangesloten. Zo ja. schakel de hoofdvoeding uit en contacteer uw vakhandelaar.

8. STORINGEN EN OPLOSSINGEN

Problemen Oorzaken Oplossingen
Geen enkel element werkt. Diffeientieel in stand OFF. Differentieel op ON zieten.
De pompen en de verwarming treten nicht in werkung.	Bedieningsschakelaar in stand OFF. Bedieningsschakelaar in stand ON zieten.
FILTRATIE
Laag waterniveau tijdens de filtratie.	Filter verstoet of vuil	Filter reinigen.
De filtratiepomp treedt nicht in werkung.	Filtratiepomp defect. Pomp reviseren / Borstels verwangen.
	Contactschakelaar defect of met zwakke aansluiting.	Installateur: Verbindingskabels controlleder. Contactschakelaar verwangen.
	Thermische magneetschakelaar slecht afgesteld.	Thermische magneetschakelaar afstellen volgens verbruik motor.
	Thermische magneetschakelaar defect.	Thermische magneetschakelaar verwangen.
	Keuzeschakelaar van de pomp in stand stop.	Wijzigen maar handmatig of automatisch.
WATERMASSAGE
De massagepomp treedt nicht in werkung.	Slang' / signaaltransmissiekabel nicht aangesloten.	De slang' / kabel aansluiten.
	Luchtkussen drukknop versleten'. Luchtkussen verwangen'.
	Pomp defect. Installateur: Verbindingskabels controlleder. Contactschakelaar verwangen.
	Contactschakelaar defect of met zwakke aansluiting.	Installateur: Vérifier les câbles de connexion. Changer le contacteur.
	Thermische magneetschakelaar slecht afgesteld.	Thermische magneetschakelaar afstellen volgens verbruik motor.
	Thermische magneetschakelaar defect.	Thermische magneetschakelaar verwangen.
	Hoofdschakelaar massage in OFF. Schakelaar in stand ON zieten.
Weinig luchtstroom in de jets. Water ontsnapt via de Venturi.	Venturis gesloten en geblokkeerd. Venteris openen.
	Voorstuk jet slecht geplaatst.	Jets reviseren.
LUCHTMASSAGE
De massagepomp treedt nicht in werkung.	Slang' / signaaltransmissiekabel nicht aangesloten.	De slang' / kabel aansluiten.
	Luchtkussen drukknop versleten'. Luchtkussen verwangen'.
	Pomp defect. Pomp reviseren / Borstels verwangen.
	Contactschakelaar defect of met zwakke aansluiting.	Installateur: Verbindingskabels controlleder. Contactschakelaar verwangen.
	Thermische magneetschakelaar slecht afgesteld.	Thermische magneetschakelaar afstellen volgens verbruik motor.
	Thermische magneetschakelaar defect.	Thermische magneetschakelaar verwangen.
	Hoofdschakelaar massage in OFF. Schakelaar in stand ON zieten.
WARMTEWISSELAAR
De thermostat geeft de temperatuur nicht correct aan.	Temperatuursonde slecht geplaatst. De sonde in+zijn eigengemgevingplaatsen.
	Temperatuursonde defect. De sonde verwangen.
	Onnauwkeurige temperatuurcontrole. De controle verwangen.
Het water wordt nicht warm.	Weerstand slecht bedraad / defect.	Bedrading werkstand revisieren / Weerstand verwangen.
	Contactschakelaar defect of met zwakke aansluiting.	Installeur: Verbindingskabels controleren. Contactschakelaar verwangen.
	Thermische magnetschakelaar defect.	Thermische magnetschakelaar verwangen.
	Schakelaar van de wisselaar in stand OFF.	Schakelaar in stand ON zetten.
	Doorstroomdetector slecht bedraad / defect.	Bedrading doorstroomdetector revisieren / Doorstroomdetector verwangen.
	Veiligheidsthermostat teelt T>65°C geconstasteerd.	Veiligheidsthermostat opnieuw instellen.

• Alleén bij pneumatische drukknoppen.

9. RECYCLING EN MILIEU

Uw Spa bevat elektrisch en/of elektronisch materiaal. De Spa dient.daarom aan het einde van zich levenscyclus op een juiste manier als een speciale afvalstof teworden behandeld.

Neem waarom contact op met uwplaatselijke autoriteiten voor meer informatie over de inzameling en de verwerking van afvalstoffen die elektrisch en elektronisch materiaal bevatten.

10. CONFORMITEITSVERKLARING

IBERSPA, S.L.

N-II km 516,8

Carrer Projecte II

25200 - Cervera (Lleida)

SPAIN

ES PRODUCTOS: DA PRODUKTER:

Bovenstaande Produkten voldoen aan de veiligeidsvoorschriften van de.Richtlij Electromagnetische compatibiliteit 2014/30/EU, laagspanningsrichtlijn 2014/35/EU en aan de Europese norm EN 60335-2-41.

RU-DEKJIAPAUHCOOTBETCTBNA

YiMnHHTyB Mbiu MoDNI COOTCTCYKOT: DnEeKTHBE 2014/30 / EC (o6 3NkETPMaHRHTHOH COMeCTMOCHT, DnEeKTHBE 2014/35 / EC (o HnKOM HANRJEPHN) E BpOEnckCM CTAnAPTe: EN 60335-2-41.
