GEBRUIKSAANWIJZING WLA 5321TRW Texas

• Waarschuwingssymbolen p. 7

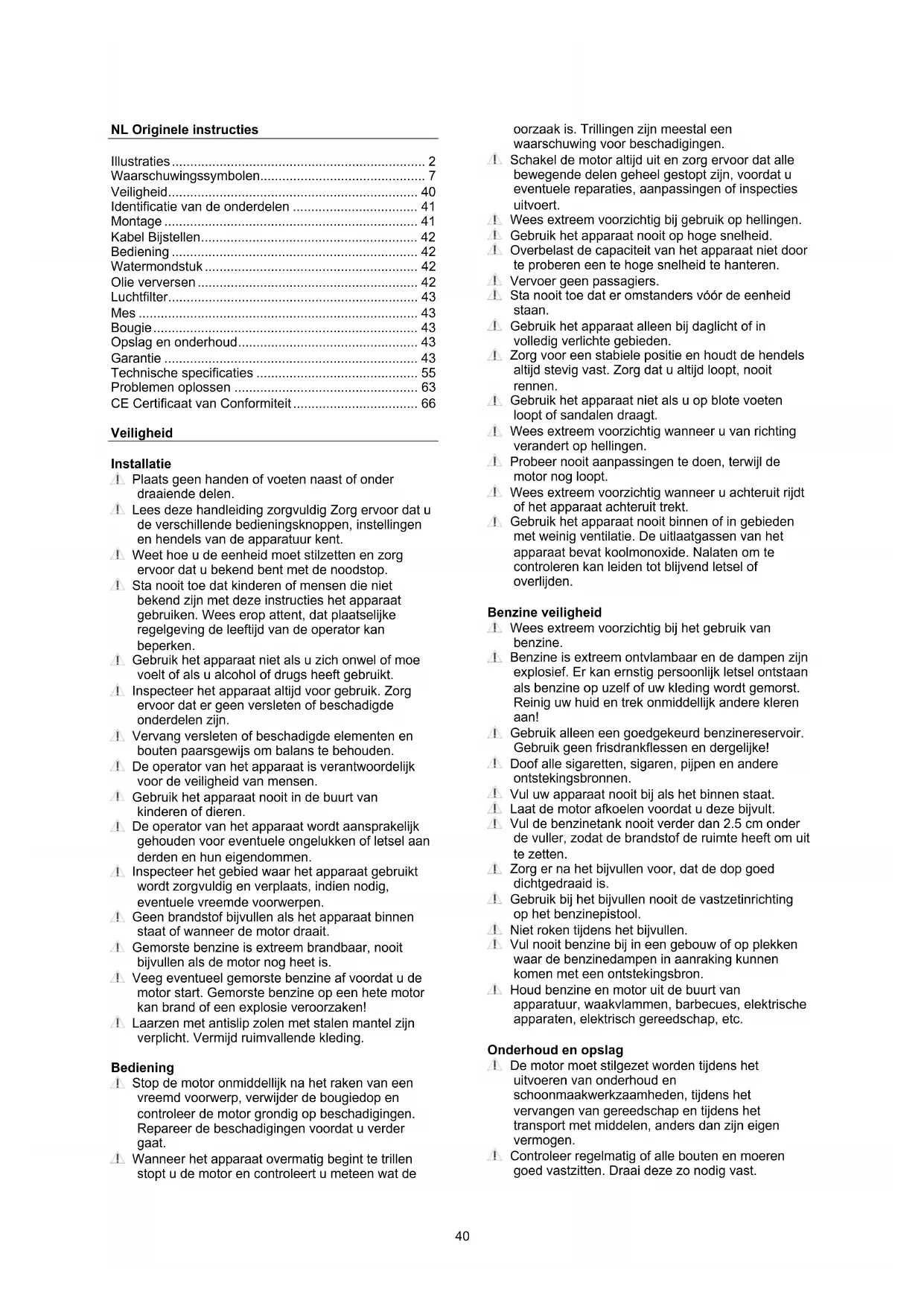

• Veiligheid p. 40
• Identificatie van de onderdelen p. 41
• Montage p. 41
• Kabel Bijstellen p. 42
• Bediening p. 42
• Watermondstuk p. 42
• Olie verversen p. 42
• Luchtfilter p. 43
• Mes p. 43
• Bougie p. 43
• Opslag en onderhoud p. 43
• Garantie p. 43
• Technische specificaties p. 55
• Problemen oplossen p. 63
