Ürün Tipi	Benzinli Çim Biçme Makinesi
Marka	Texas
Model	WLA 5321TRW
Kesme Genişliği	53 cm
Kesme Yüksekliği Ayarı	8 pozisyon, 15-80 mm
Tekerlek Tipi	Ön 8" / Arka 12"
Ağırlık	45 kg
Motor	Texas TG670V, 196 cm³, kurşunsuz benzin E5
Yağ Deposu Kapasitesi	0,6 litre (SAE-30 yağı)
Toplama Sepeti	65 litre, doluluk göstergeli
Kesme Fonksiyonları	Toplama, arkadan atma, yandan atma, malçlama
Bıçak Freni	Motor ve bıçağı 3 saniyeden kısa sürede durdurur
Ses Basıncı Seviyesi (LpA)	85,2 dB(A) (belirsizlik 3,0 dB(A))
Ses Gücü Seviyesi (LwA)	96,1 dB(A) (belirsizlik 1,86 dB(A))
Garantili Ses Gücü Seviyesi	98 dB(A)
Titreşim (K=1,5 m/s²)	6,590 m/s²
Yakıt	Kurşunsuz benzin E5 (depo doldurulacak)
Motor Bakımı	Yağ değişimi, hava filtresi temizliği, buji ve bıçak değişimi
Temizlik	Kesme tablasını temizlemek için su enjektörü
Garanti	2 yıl (aşınma, bakım hatası hariç)
Onarılabilirlik	Orijinal yedek parçalar önerilir, Texas yetkili servis
Verilen Belgeler	Kullanım Kılavuzu (68 sayfa, FR)

Sık sorulan sorular - WLA 5321TRW Texas

Motor için hangi tip yağ kullanılmalıdır?

SAE-30 yağ kullanın. Motor toplam 0,6 litre yağ alabilir. Kullanmadan önce daima seviyeyi kontrol edin ve çubuk üzerindeki min ve max işaretleri arasında tutun.

Hangi yakıt kullanılmalıdır?

Sadece kurşunsuz benzin E5 kullanın. Yakıtın genleşmesine izin vermek için depoyu asla ağızın 2,5 cm altından fazla doldurmayın.

Çim biçme makinesi nasıl çalıştırılır?

Gaz kolunu 'Tavşan' konumuna getirin, primer düğmesine 1-3 kez basın, motor freni kolunu tutun, bir direnç hissedene kadar marş ipini nazikçe çekin, ardından hızlıca çekin. Marş ipini aniden bırakmayın.

Kesme yüksekliği nasıl ayarlanır?

Yükseklik ayar kolunu kullanın (şekildeki P). Makine 15-80 mm arasında 8 yükseklik sunar. Yüksekliği çim uzunluğuna göre ayarlayın.

Makine çalışmazsa ne yapmalı?

Fren kolunun etkin olduğunu, makinenin yüksek çim üzerinde olmadığını, yeterli benzin olduğunu ve benzinin 3 aydan eski olmadığını kontrol edin. Primer düğmesine tekrar basın (1-3 kez). Sorun devam ederse buji ve hava filtresini kontrol edin.

Kesme tablası nasıl temizlenir?

Su enjektörünü kullanın (makinenin sol tarafında). Makineyi çim üzerinde en düşük yüksekliğe ayarlayın, bir hortum bağlayın, suyu açın ve motoru birkaç dakika çalıştırın. Bu, tablanın altını etkili bir şekilde temizler.

Malçlama fonksiyonu nasıl kullanılır?

Malçlama adaptörünü arkadan atma çıkışına takın ve yan boşaltma korumasını çıkarın. Toplama sepetini kullanmayın. Yandan atma için yan kapağı kaldırın ve yan boşaltma korumasını takın.

Bıçak ne sıklıkla değiştirilmelidir?

Bıçağın 2 yılda bir değiştirilmesi önerilir. Bileme durumunu ve durumunu düzenli olarak kontrol edin. Hasar görmüş veya körelmişse değiştirin.

Makine kışın nasıl saklanmalıdır?

Benzin deposunu boşaltın, motoru yakıt bitene kadar çalıştırın. Bujiyi çıkarın, deliğe bir yemek kaşığı yağ ekleyin, marş ipini birkaç kez çekin. Bujiyi kapağı olmadan geri takın. Yağı değiştirin ve makineyi temizleyin. Korozyonu önlemek için kapak ve kola ince bir yağ tabakası uygulayın.

Makine anormal şekilde titrerse ne yapmalı?

Motoru hemen durdurun ve makineyi inceleyin. Titreşimler gevşek, hasarlı veya dengesiz bir bıçağı veya sıkışmış yabancı bir cismi gösterebilir. Bıçak cıvatalarını kontrol edin ve sıkın. Gerekirse bıçağı değiştirin.

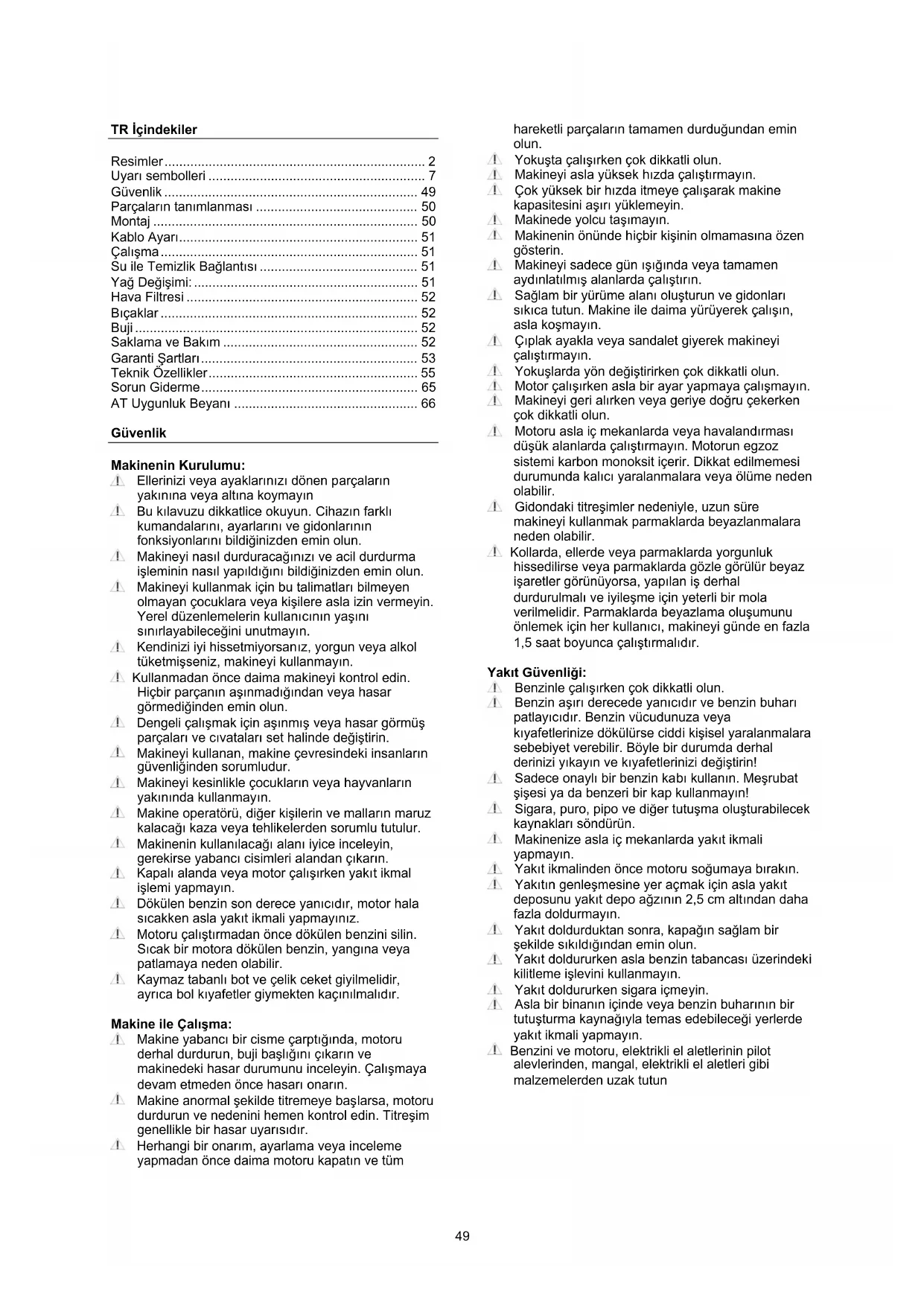

KULLANIM KILAVUZU WLA 5321TRW Texas

TR Kullanım kılavuzu

WLA 5321TR/W

WLA 5391TR/W

Parçaların tanımlanması 50

Montaj 50

Kablo Ayari....51

Çalışma 51

Su ile Temizlik Bağlantısı 51

Yağ Değişimi: 51

Hava Filtresi 52

Bıçaklar 52

Buji 52

Saklama ve Bakım 52

Garanti Şartları 53

Teknik Özellikler 55

Sorun Giderme....65

AT Uygunluk Beyani 66

Güvenlik

Makinenin Kurulumu:

Ellerinizi veya ayaklarını zı dönen parçaların yakınına veya altına koymayın

Bu kılavuzu dikkatlice okuyun. Cihazın farklı kumandalarını, ayarlarını ve gidonlarının fonksiyonlarını bildiğinizden emin olun.

Makineyi nasıl durduracağını ve acil durdurma işleminin nasıl yapıldığını bildiğinizden emin olun.

A. Makineyi kullanmak için bu talimatları bilmeyen olmayan çocuklara veya kişilere asla izin vermeyin. Yerel düzenlemelerin kullanıcıının yaşını sınırlayabileceğini unutmayın.

Kendinizi iyi hissetmiyorsanız, yorgun veya alkol tüketmişseniz, makineyi kullanmayın.

Kullanmadan önce daima makineyi kontrol edin. Hiçbir parçanın aşınmadığından veya hasar görmediğinden emin olun.

Dengeli çalışmak için aşınmış veya hasar görmüş parçaları ve civataları set halinde değiştirin.

⚠ Makineyi kullanan, makine çevresindeki insanların güvenliğinden sorumludur.

Makineyi kesinlikle çocukların veya hayvanların yakınında kullanmayın.

Makine operatörü, diğer kişilerin ve malların maruz kalacağı kaza veya tehlikelerden sorumlu tutulur.

Makinenin kullanılacağı alanı iyice inceleyin gerekirse yabancı cisimleri alandan çıkarın.

Kapalı alanda veya motor çalışırken yakıt ikmal işlemi yapmayın.

Dökülen benzin son derece yanıcıdır, motor hala sıcakken asla yakıt ikmali yapmayınız.

Motoru çalıştırmadan önce dökülen benzini silin. Sıcak bir motora dökülen benzin, yangına veya patlamaya neden olabilir.

Kaymaz tabanlı bot ve çelik ceket giyilmelidir, ayrıca bol kıyafetler giymekten kaçınılmalıdır.

Makine ile Çalışma:

A Makine yabancı bir cisme çarptığında, motoru derhal durdurun, buji başlığını çıkarın ve makinedeki hasar durumunu inceleyin. Çalışmaya devam etmeden önce hasarı onarın.

1. Makine anormal şekilde titremeye başlarsa, motoru durdurun ve nedenini hemen kontrol edin. Titreşim genellikle bir hasar uyarısıdır.

Herhangi bir onarım, ayarlama veya inceleme yapmadan önce daima motoru kapatın ve tüm

hareketli parçaların tamamen durduğundan emin olun.

! Yokuşta çalışırken çok dikkatli olun.

Makineyi asla yüksek hızda çalıştırmayın.

Çok yüksek bir hızda itmeye çalışarak makine kapasitesini aşırı yüklemeyin.

! Makinede yolcu taşımayın.

Makinenin önünde hiçbir kişinin olmamasına özen gösterin.

Makineyi sadece gün ışığında veya tamamen aydınlatılmış alanlarda çalıştırın.

Sağlam bir yürüme alanı oluşturun ve gidonları sıkıca tutun. Makine ile daima yürüyerek çalışın, asla koşmayın.

Çıplak ayakla veya sandalet giyerek makineyi çalıştırmayın.

Yokuşlarda yön değiştirirken çok dikkatli olun.

Motor çalışırken asla bir ayar yapmaya çalışmayın.

Makineyi geri alırken veya geriye doğru çekerken çok dikkatli olun.

Motoru asla iç mekanlarda veya havalandırması düşük alanlarda çalıştırmayın. Motorun egzoz sistemi karbon monoksit içerir. Dikkat edilmemesi durumunda kalıcı yaralanmalara veya ölüme neden olabilir.

Gidondaki titreşimler nedeniyle, uzun süre makineyi kullanmak parmaklarda beyazlanmalara neden olabilir.

Kollarda, ellerde veya parmaklarda yorgunluk hissedilirse veya parmaklarda gözle görülür beyaz işaretler görünüyorsa, yapılan iş derhal durdurulmalı ve iyileşme için yeterli bir mola verilmelidir. Parmaklarda beyazlama oluşumunu önlemek için her kullanıcı, makineyi günde en fazla 1,5 saat boyunca çalıştırmalıdır.

Yakıt Güvenliği:

Δ! Benzinle çalışırken çok dikkatli olun.

Benzin aşırı derecede yanıcıdır ve benzin buharı patlayıcıdır. Benzin vücudunuza veya kıyafetlerinize dökülürse ciddi kişisel yaralanmalara sebebiyet verebilir. Böyle bir durumda derhal derinizi yıkayın ve kıyafetlerinizi değiştirin!

Sadece onaylı bir benzin kabı kullanın. Meşrubat şişesi ya da benzeri bir kap kullanmayın!

Sigara, puro, pipo ve diğer tutuşma oluşturabilecek kaynakları söndürün.

Makinenize asla iç mekanlarda yakıt ikmali yapmayın.

Yakıt ikmalinden önce motoru soğumaya bırakın.

Yakıtın genleşmesine yer açmak için asla yakıt deposunu yakıt depo ağzının 2,5 cm altından daha fazla doldurmayın.

Yakıt doldurduktan sonra, kapağın sağlam bir şekilde sıkıldığından emin olun.

Yakıt doldururken asla benzin tabancası üzerindeki kilitleme işlevini kullanmayın.

Yakıt doldururken sigara içmeyin.

Asla bir binanın içinde veya benzin buharının bir tutuşturma kaynağıyla temas edebileceği yerlerde yakıt ikmali yapmayın.

Benzini ve motoru, elektrikli el aletlerinin pilot alevlerinden, mangal, elektrikli el aletleri gibi malzemelerden uzak tutun

Bakım ve Saklama:

Bakım ve temizlik işlemleri yapılırken, parça değiştirilirken ve makine kendi gücü dışındaki araçlarla taşınırken motor durdurulmalıdır.
⚠ Tüm civata ve somunların sıkılığını düzenli olarak kontrol edin. Gerekirse tekrar sıkın.
⚠ İç mekanda makineyi saklamadan veya üzeri örtülmeden önce motor tamamen soğutulmalıdır.
Makine bir süre kullanılmayacak ise, lütfen bu kılavuzdaki talimatlara okuyun.
Güvenlik ve talimat etiketlerini koruyun ve gerektiğinide değiştirin.
A. Sadece orijinal yedek parçalar veya aksesuarlar kullanın. Orijinal parçalar veya aksesuarlar kullanılmıyorsa, makine garanti kapsamından çıkmıştır.

Muhtelif Bilgiler:

! Motora ilk kullanımınızdan önce yağ doldurulmamıştır.
Her zaman çalıştırmadan önce motor yağı seviyesini kontrol edin
Gidona monte edilmiş debriyaj kablosu gibi fabrikada takılan kontrol cihazları çıkarılmamalı veya açıkta bırakılmamalıdır.
Yakıt deposunu sadece açık havada boşaltın. Benzin son derece yanıcıdır ve benzin buharı patlayıcıdır.
Makineyi taşırken düzgün bir şekilde sabitlendiğinden emin olun.

Atık elektrikli ürünler evsel atıklarla birlikte atılmamalıdır. Bu makine, güvenli bir işlem için yerel geri dönüşüm merkezine götürülmelidir.

Çim biçme makinesi en son güvenlik gereksinimlerine göre üretilmiştir. Örneğin makinede, motoru ve bıçağı, 3 saniye içinde durduran bir bıçak freni mevcuttur. Unutulmamalıdır ki her önlem ancak tam olarak takip edildiğinde etkilidir. Çim biçme makinenizi monte ederken aşağıdaki açıklamayı dikkate alın.

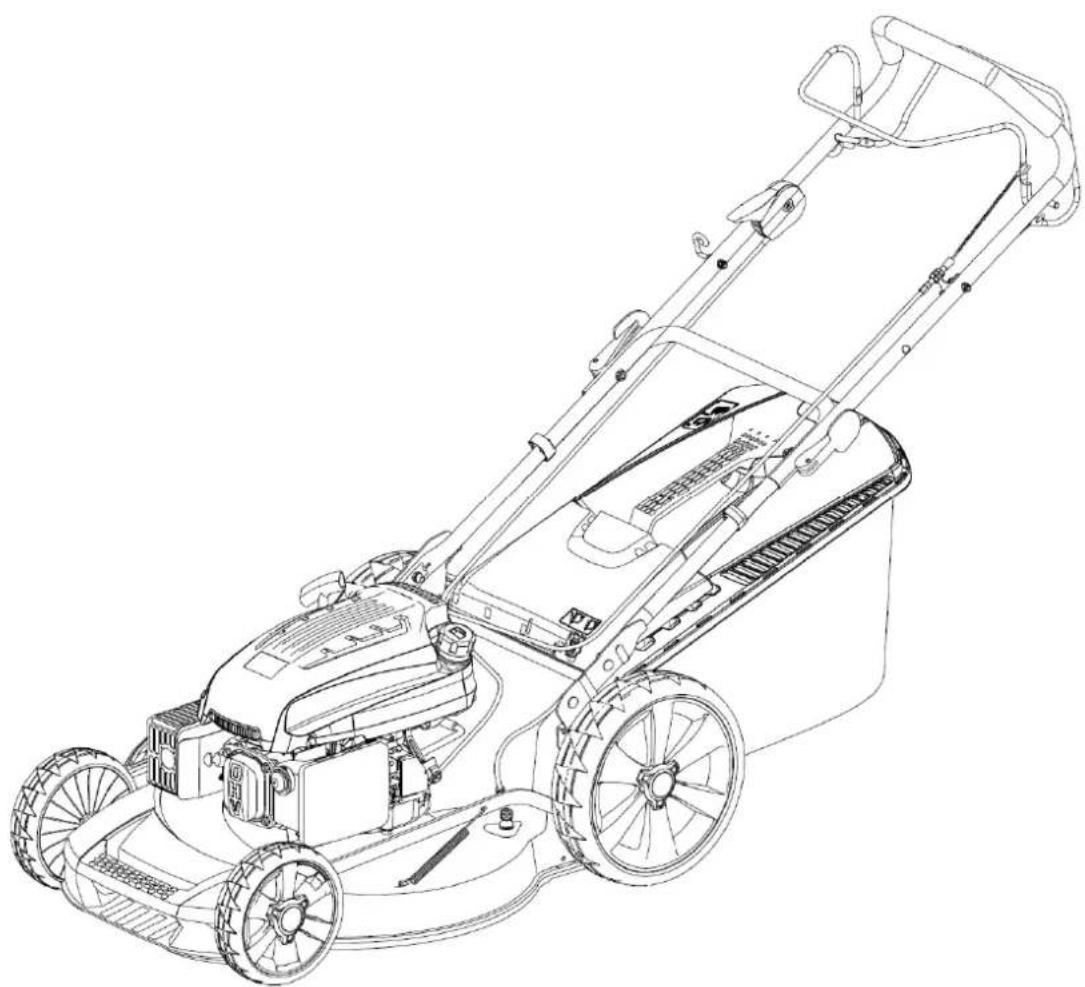

Parçaların tanımlanması

Resim bölümüne bakınız: 1

Uyarı: Resimler mevcut modelden farklı olabilir.

A. Vites Kolu
B. Fren Kolu
C. İpli Çalıştırma
D. Kelebek Somunu
E. Arka Tahliye Muhafazası (Toz Kapağı)
F. Su Musluğu
G. Toplama Haznesi
H. Benzin Deposu Kapağı
I. Hava Filtresi
J. Eksoz
K. Buji
L. Yağ Kabı
M. Malçlama kapağı
N. Gaz KolwLA 5321TR/W)
O. Yakit Pompasi (WLA 5321TR/W)
P. Yükseklik Ayarı
Q. Yandan Tahliye Kapağı

Montaj

Ambalajdan çıkarma

Makineyi yandan dışarı çekerek kutusundan çıkarın.

Uyarı: Kabloların sıkışmadığından emin olun.

Gidon ve yükseklik ayarı: Resim 2

Gidon yüksekliği ayarlanabilir. Bu, size en uygun olacak şekilde ayarlanabileceği anlamına gelir. Gidonu takmadan önce, hangi yüksekliğin sizin için en iyi olduğuna karar vermeniz iyi olur.

1. Alt gidon borusunu size uygun çalışma yüksekliğine ayarlayın. "H" yüksek konum ve "L" düşük konum.
2. Somunu yan desteğin içinden ve alt gidonun içine takın.
3. Üst gidonu alt tarafa takın. Gidonun içinden somunu ile sabitleyin.
4. Kabloyu ayarlayın ve kablo kelepçeleriyle sabitleyin

Fren kablosunun takılması: Resim 3

1. Üst gidonu hafifçe ileri doğru itin. Tanım:1-B
2. Freni telini dışarıdan, gidonun braketteki deliğine sokun ve kilitleyin.

Debriyaj kablosunun takılması: Resim 3

1. Alt gidonu hafifçe aşağı doğru itin. Tanım:1-A
2. debriyaj kablosunu dışarıdan, gidonun braketteki deliğine sokun ve kilitleyin.

İpli Çalıştırma sistemi montajı: Resim 4

1. Motordaki marş kablosunu serbest bırakmak için motor fren gidonunu çekin ve tutun.
2. Marş kordonunu yavaşça motordan çekin (Motor fren gidonu tutulmalıdır)
3. Marş kolunu gidonun rafına takın
4. Motor fren gidonunu ve marş kolunu serbest bırakın.

Çim toplama haznesinin montajı

1. Çim toplama haznesinin çerçevesini takın.
2. Çim toplama haznesi, kutunun çim dolu olup olmadığını ve boşaltılması gerektiğini gösteren kullanışlı bir gösterge ile birlikte gelir.

Arka tahliye muhafazası: Resim 5

Çim toplama haznesi olmadan biçmek istiyorsanız, ara parça bloğu takmak gereklidir.

Not: Ara parça bloğu sadece arkadan tahliye içindir! Aksi takdirde çıkarılmaları gerekir.

Uyarı: Blok monte edilmezse makine, çimleri parçalamakta zorlanır.

Malçlama kapağı: Resim 6A

Malçlama işlevini kullanmak istiyorsanız, malçlama kapağını takın ve yandan tahliye muhafazasını çıkarın.

NOT: Çim Toplama Sepetini kullanmayın.

Önemli: Çim toplama haznesini kullanırken, malçlama kapağını çıkarmayı unutmayın.

Yandan tahliye kapağı: Resim 6B \*

Yan kapağı kaldırın ve yandan çıkış kapağını yerleştirin. Ardından, yandan çıkış işleviyle biçmek için, malçlama kapağını arka çıkış kanalına takın.

* Çim toplama sepetini kullanmayın!

Kablo Ayari

Makineyi kullanılmadan önce, her zaman kablo ayarı kontrol edilmelidir. Kablolar gidonları tamamen harekete geçirerek kontrol edilebilir ve kablonun sıkı olup olmadığı kontrol edilir. Kablolar sıkı değilse, sıkılmalıdır. Gidon kolayca tam olarak hareket ettirilemiyorsa, kablo gevşetilmelidir.

İlk sezondan sonra, kabloların esneme özelliğinden dolayı, makineden azami verim alabilmek için kabloların ayarlanması gerekir.

Yeniden ayar için aşağıdaki kablolara ihtiyaç duyulabilir: Resim 7

1. Debriyaj kablosu
2. Motor Freni Kablosu
3. Gaz teli için Kablo

Debriyaj kablosunu ayarlama: Resim 7-1

Debriyaj kablosunda gevşeklik varsa, bu durum kablo üzerindeki cıvatayı sıkarak veya gevşeterek çözülebilir.

Fren kablosunu ayarlama: Resim 7-2

Motor freni kablosunda gevşeklik varsa, motor bloğundaki civatayı sıkarak veya gevşeterek çözülebilir.

Gaz kelebeği kablosunun ayarlanması: Resim 7-3

Devir kablosunda gevşeklik varsa, bu, motor bloğundaki cıvatayı sıkarak veya gevşeterek çözülebilir.

Çalışma

Makineyi çalıştırmadan önce daima yağını kontrol edin ve doldurun!

Ekteki başlangıç kılavuzunda verilen talimatları okuyun ve uygulayın!

Yağ seviyesi her zaman seviye çubuğundaki min. ve max.( asgari/azami) arasında olmalıdır. Motora SAE-30 yağını doldurun. Motorda toplam 0,6 litre yağ bulunmalıdır. Motora yalnızca kurşunsuz 95/98 oktan yakıt kullanın. Depoyu asla aşırı doldurmayın.

Kesme yüksekliği ayarı: Resim 8

Makinenin 8 farklı yükseklik seçeneği vardır. Kesme yüksekliği 15 mm ila 80 mm arasındadır.

Çalıştırma: Çim Biçme Makinesini asla doğrudan uzun çim üzerinde çalıştırmayın.

Yakıt pompası ile Çalıştırma (TG670V): Resim 9

1. Gaz kolunu tam olarak konumuna getirin.
2. Butonu birkaç kez bastırın, ilk defa 1-3 defa bastırın, gerekirse 3-5 defa takviye edin. Not: Bu işlem ile motor boğulmaz.
3. Motor freni için gidonu tutun. Bu, motor frenini serbest bırakacaktır.
4. İpli çalıştırmada ipte direnç hissedene kadar hafifçe çekin, ardından hızlı ve seri olarak çekin. Hiçbir zaman ipi bırakmayın, yavaşça başlangıç konumuna kaydırın.
5. Gerekirse gaz kolunu ayarlayın.
6. Biçmeye başlamak için kendinden yürüme çubuğu tutun.

Not: Çim biçme makinesini kullandığınız sürece, motor freni çubuğunun bağlanması gerekir.

Gaz kolu\*

Motor hızı sürüş sırasında ayarlanabilir. Devri ayarlamak için gaz kolunu çevirin (Tanım: 1-N). En iyi kesme sonuçları için tam gazda çalıştırmanız önerilir.

* Not: Tüm modellerde gaz kontrolü yoktur.

Durdurma: Resim 10

Çim biçme makinesini ve motoru kapatmak için motor frenini ve yürütücü kumanda çubuğu serbest bırakın

Not: Biçaklar durduktan sonra 3 saniyeye kadar dönmeye devam eder.

Su ile Temizlik Bağlantısı

Biçme tablasının sol tarafından, makinayı yıkamak için bir su bağlantı aparatı vardır. (Bkz. resim 1-F)

• Su bağlantı aparatını kullanırken, makine en alçak biçme konumda olmalı ve çimlerin üzerine yerleştirilmelidir. Bu durum, temizlik sırasında suyun kaporta altında kalmasını sağlar.
• Su bağlantı aparatına bir hortum takın
• Suyu açın ve motoru çalıştırın.
• Bıçakların dönmesiyle suyun çim makinası gövdesinin altının temizlemesini sağlayacaktır.

Yukarıdaki talimatlara uyulmazsa, şanzımana ve debriyaj kablosuna su sıçrayabilir, bu da korozyon riskini ve her iki parçaya da zarar gelmesini sağlar. Bu garanti kapsamında değildir!

Not: En iyi sonucu elde etmek için her çim biçme işleminden hemen sonra çim biçme makinası gövdesi içinin su püskürtme işleviyle temizleyin. Çim makinası gövdesi içine yapışıp kururusa bu fonksiyon en uygun şekilde çalışmaz

Yağ Değişimi:

Yağ ilk çalıştırıldıktan 5 saat sonra ve ardından yılda en az 1 kez değiştirilmelidir.

Bir yağ boşaltma kitine ihtiyacınız olacak. 40-11336 Yağ ve yağ boşlatma kiti dahil değildir

Bir yağ boşaltma kiti kullanın ve aşağıdaki işlemleri uygulayın:

1. Motoru açın ve 5 dakika veya motor isınıncaya kadar çalıştırın. Sıcak bir motorla yağ daha kolay boşaltılır, böylece tahliye işlemini daha çabuk olur.
2. Yağ boşaltma kiti ile birlikte verilen şırıngayı kullanarak yağ doldurma deliğinden yağı çekin. Yağ karterine ulaşmak için hortumu kullanın.
3. Kullanılmış yağı boş bir kaba aktarın.
4. Motoru SAE-30 yağ ile doldurun.
5. Yağ çubuğunu kullanarak yağ seviyesini kontrol edin. (En az- en çok /Minimum-Maksimum)

Kullanılmış yağı, doğaya zarar vermeyecek şekilde imha etmeyi unutmayın. Yerel geri dönüşüm merkezine teslim edin.

Hava Filtresi

Hava filtresi düzenli olarak kontrol edilmeli ve temizlenmelidir. Filtre uzun süredir temizlenmediyse, motorun gücü düşer.

Resim 11A'ye bakınız (TG670V)

1. Kapağı çıkarmadan önce hava filtresinin etrafını temizleyin.
2. İki kapağı aşağı doğru bastırın ve kapağı yavaşça çekin
3. Kâğıt filtreyi dikkatlice çıkarın ve kontrol edin. Yumuşak bir fırça ile fırçalayın. Çok kirliyse değiştirin. Girişe pislik girmemesine dikkat edin.
4. Siyah köpük elemanını sağ tarafta ılık su ve sabunla yıkayın.
5. Suyu köpük elemanından dışarı doğru bastırın ve kurumasını bekleyin. Hafifçe nemlendirmek için filtreye birkaç damla SAE-30 yağı koyun. Fazla yağı köpük elemanından dikkatlice sıkın ve tekrar takın.
6. Lütfen tüm parçaların resimde gösterildiği gibi doğru ve düzgün bir şekilde kapandığını unutmayın.

Bıçaklar

Biçağın muayenesi

• Biçme makinesini öne doğru eğin.
• Bıçağı hasar, çatlak veya aşırı pas veya korozyon açısından inceleyin.
• Biçak civatasının sıkıldığını kontrol edin.

Not: Küt (körelmiş) bir biçak bilenebilir! Ancak aşınmış, bükülmüş, çatlamış veya başka bir şekilde hasar görmüş bir biçak değiştirilmelidir.

Bıçağın sökülmesi: Bkz. Resim 11B

Keskinleştirmek veya değiştirmek için bıçağı çıkarırsanız, ellerinizi korumak için bir tork anahtarı ve koryucu iş eldiveni kullanmanız gerekir.

1. Biçak civatasını gevşetin. Biçağın dönmesini önlemek için bir tahta parçası kullanın.
2. Civatayı, rondelayı, biçağı ve biçak tutucuyu bu sırayla çıkarın.
3. Bıçağı bileyin veya değiştirin.
4. Biçak tutucuyu, biçagı, rondelayı ve civatayı bu sırayla yerleştirin.
5. Biçak civatasını 50 Nm kuvvetle ile sıkın. Biçağın dönmesini önlemek için bir tahta parçası kullanın.

Uyarı: Bir bıçak %100 dengede olacak şekilde bilenmelidir, aksi takdirde motora zarar verebilecek titreşimlere neden olabilir. Yanlış bileme nedeniyle motorun hasar görmesi garanti kapsamında değildir. Bu nedenle, yetkili bir servis merkezinin bıçağı bilemesini öneririz.

Buji

1. Bujiyi çıkarın.
2. Bujideki kiri temizleyin.
3. Bujiyi gevşetmek için bir buji anahtarı kullanın.
4. İzolasyonun sağlam olduğunu kontrol edin.
5. Bujiyi tel fırça ile temizleyin.
6. Elektrotlara zarar vermemeye dikkat ederek elektrot aralığını ölçün.
7. Mesafe 0,7 ila 0,8 mm arası olmalıdır.
8. Buji hasar görmemişse, yeniden takın, aksi taktirde değiştirin.
9. Bujiyi tekrar takın.

Saklama ve Bakım

Çim biçme makinenizin bakımını yapın: Tüm civataları, vidaları, somunları ve şaseyi kontrol edin. Düzenli temizlik için biçağı ve kayış plastik kapağını sökünüz. Bıçağın keskin olduğundan daima emin olun. Çim biçme makinenizi yılda bir servis kontrolüne götürmek uygun olacaktır. En yakın servis merkezini www.zimasziraat.com.tr adresinden öğrenebilirsiniz.

Saklama: Çim biçme makinesini kullandıktan sonra kuru ve temiz bir odada saklayın. Her kullanımdan sonra makineyi temizleyin. Çimen ve kir şase altından temizlenmelidir. Temizlik için Çim biçme makinesini ön tarafından yukarıya doğru (en fazla 45 derece) kaldırılması önerilir. Yana doğru yatırırsanız, karbüratör ve hava filtresi her zaman yukarı bakar ve yağ akıntsısı sebebi ile yağ azalır veya bitebilir. Bu da motoru tahrip edebilir. Çim biçme makinesi bakımından önce bujiyi çıkardığınızdan emin olun.

Kış mevsiminde saklama: Yakıt deposunu boşaltın ve karbüratördeki benzin tükenene kadar motorun çalışmasına izin verin. Bujiyi sökün ve buji deliğine bir çay kaşığı yağ (motor yağı) ekleyin. Yağın motor piston ve silindir içine geçip yayılmasını sağlamak için buji başlığını takmadan çalıştırma ipini 2-3 kez çekin. Yağı yukarıdaki bölümde anlatıldığı gibi değiştirin. Kablolara silikon yağlama püskürtün ve bunları hareket ettirin. Son olarak, makineyi iyice temizleyin. Paslanmayı önlemek için bir bezi yağa batırın ve metal parçaları yağlı bezle ovarak paslanmaktan koruyun.

Pinyon Dişlisinin temizlenmesi ve yağlanması: Bakınız resim A5

Daha fazla dayanıklılık sağlamak için pinyon dişlisinin temizlenmesi ve yağlanması yılda en az bir kez yapılmalıdır. Bakım yapılmazsa, bu parçalar garanti kapsamı dışında kalır.

Aşağıdaki prosedürü takip edin (her iki arka tekerlek için) *:

1. Jant kapaklarını çıkarın
2. Somunu 13 mm somun anahtarı ile sökünüz
3. Rondelayı ve tekerleği çekin
4. Tutucu halkasını ve pinyon dişlisini uygun bir aletle çıkarın
5. Şaftı /pinyon dişlisini eski yağ ve kirlerden temizleyin.
6. Uygun gresle yağlayın (örnek EP-0)
7. Tekerlek ve jant kapağını tekrar takın.

* Sadece kendi yürür modeller için geçerlidir.

AB ülkelerindeki özel son kullanıcılar için garanti süresi 2 yıldır.

Ticari kullanım için satılan ürünler sadece 1 yıl garanti süresine sahiptir.

Garanti, malzeme ve / veya üretim hatalarını kapsar

Kısıtlamalar ve gereksinimler:

Normal aşınma ve aşınan parçaların değiştirilmesi garanti kapsamında değildir.

Aşağıda belirtilen parçalar 12 aydan daha kısa süreli aşınan parçalar olup garanti süresi 1 yıldır.

• B ıçaklar
- Kablolar
- Kayışlar
- Sigortalar
- Anahtarlar
- Membran / Contalar
- Bujiler
• Motor Sıvıları (Yağ, Benzin)
- Çalıştırma Kabloları
- Filtreler
- Batarya: Batarya doğru şekilde saklanmazsa (donmaya karşı önlem alınarak ve her 3 ayda bir şarj edilerek), dayanıklılık sadece 6 ay garantilidir.
Motoru yağ eklemeden çalıştırırsanız, hasar görür ve onarılamaz ve bu nedenle garanti kapsamında değildir.

Aşağıdaki sebeplerden dolayı oluşan arızalar garanti kapsamı dışındadır:

• Servis ve bakım eksikliği
• Yapısal değişiklikler
• Olağandışı dış koşullara maruz kalma
• Gövde, kaporta, gidon, panel vb. lerde oluşabilecek hasarlar
• Makine yanlış kullanılmışsa veya aşırı yüklenmişse
• Bu kullanım kılavuzunda tavsiye edilmeyen yanlış yağ, benzin veya diğer sıvı türlerinin kullanılması
• Yakıt sisteminin kirlenmesine neden olan kötü veya kirli benzin
• Orijinal olmayan yedek parçaların kullanılması.
  • Texas'ın sorumlu tutulamayacağı diğer koşullar.

Bir arızanın garanti kapsamında olup olmadığı, her durumda yetkili bir servis merkezi tarafından belirlenir. Faturanız garanti belgenizdir, bu yüzden her zaman güvenli bir yerde muhafaza edilmesi gerekmektedir.

UNUTMAYIN: Herhangi bir yedek parça alımında veya garanti talebinde, ürünün stok numarası (örneğin 900662XX), yılı ve seri numarası bildirilmelidir. Bu bilgiler, motorun arkasında bulunan kesim tablasının arka kısmında yer alan CE etiketinde bulunmaktadır.

*Texas firmasının yukarıda belirtilen koşullarda her zaman değişiklik yapma hakkı saklıdır. Ayrıca Texas, herhangi bir basım hatasından dolayı sorumluluk kabul etmez.

Tekniske specifikationer

Specifikationer
Model	WLA5321TRW	WLA5391TRW
Klippebredde	53 cm	53 cm
Højdejustering 15-80 mm	15-80 mm
Hjulstørrelse	8" / 12"	8" / 12"
Primer • -
Gasregulering • •
Bioklip • •
Sideudkast • •
Opsamler boks	65 L.	65 L.
Vægt	45 kg	45 kg
Vibrationsniveau (K=1,5 m/s ^2 )	7,710 m/s ^2	6,590 m/s ^2
Lydtryksniveau LPA	85,2 dB(A)	84,9 dB(A)
Måleusikkerhed	3,0 dB(A)	3,0 dB(A)
Lydeffektniveau LWA	96,1 dB(A)	95,5 dB(A)
Maleusikkerhed	1,86 dB(A)	2,55 dB(A)
Garanteret lydeffektniveau	98 dB(A)	98 dB(A)
Motor	Texas	Honda
Model	TG670V	GCV200
Ydelse	196 cc	201 cc

Teknik Özellikler
Model	WLA5321TR/W	WLA5391TRW
Kesme Genişliği	53 cm	53 cm
Yükseklik ayarı	15-80 mm	15-80 mm
Tekerlek ölçüleri	8" / 12"	8" / 12"
Yakıt Pompası	•	-
Gaz kolu	•	•
Malçlama •	•
Yandan tahliye	•	•
Çim toplama haznesi	65 L.	65 L.
Ağırlık	45 kg 45 kg
Titreşim seviyesi (K=1.5 m/s2)	7,710 m/s2	6,590 m/s2
Ses gürültü seviyesiLpAbelirsiz ölçü	85,2 dB(A)3,0 dB(A)	84,9 dB(A)3,0 dB(A)
Ses güç seviyesi LWAbelirsiz ölçü	96,1 dB(A)1,86 dB(A)	95,5 dB(A)2,55 dB(A)
Garanti edilen ses gücü seviyesi	98 dB(A)	98 dB(A)
Motor	Texas	Honda
Model	TG670V	GCV200
Güç	196 cc	201 cc

Fejlfinding

Çalıştırma sorunu
Sorun Sebep Çözüm
Makina çalışmıyor	Yanlış çalıştırma işlemi	Kullanım kitapçığında belirtilen adımları eksiksiz uygulayın
Başlatma kablosu çok sıkı (Başlatma olmuyor)	Fren gidonu çalışmıyorMakina yüksek çimlerde kullanılmış	Fren gidonunu devreye alın ve başlatma kablosunu çekinMakinayı yüksek çimlerden uzaklaştırın ve başlatma işlemini tekrarlayın.Bıçağı çimlerden kurtarmak için yükseklik ayarını en yüksek konuma getirin.
Çalıştırma kablosu çekildiğinde makine çalışmıyor.	Fren gidonu çalışmıyorFren kablo ayarı hatalı yapılmışMakina yüksek çimlerde duruyorMotora çalıştırılmadan önce yakıt pompalanmamışJikle doğru konumda değilYakıt deposunda benzin yokDepodaki yakıt,3 aydan daha eski	Motor fren gidonunu devreye alın ve marş düğmesine basın.Motor fren kablosunu ayarlayın, kullanıcı el kitabındaki talimatları takip edin.Makinayı çalıştırmak için yüksek çimlerden uzaklaştırın.Bıçağın rahat çalışabilmesi için yükseklik ayarını en yüksek konuma getirinÇalıştırmadan önce yakıt pompasına 1-3 defa basın.Jikle kolunu farklı bir konuma getirin.Yakıt deposunu kontrol edin,gerekiyorsa benzin doldurun.Yakıt deposu ve karbüratördeki eski yakıtı boşaltın ve yeni yakıt doldurun.
Ateşleme olmuyor (çalıştırma yapılamıyor)	Buji başlığı gevşekBuji nemli veya kirliBuji ve elektrot arasındaki boşluk hatalıHava filtresi kirli veya arızalı	Buji başlığının bujiye sıkıca takıldığını kontrol edin.Bujide kir ve toz olmadığın kontrol edin,kullanıcı el kitabındaki talimatları takip edin.Buji boşluğunu kontrol edin,gerekiyorsa ayarlayın,kullanıcı el kitabındaki talimatları takip edin. Alternatif olarak bujiyi değiştirin.Hava filtresinin kirli olup olmadığın kontrol edin,gerekiyorsa temizleyin,kullanıcı el kitabındaki talimatları takip edin.
Çim biçme makinası başlatılıyor, fakat düzensiz çalışıyor
Sorun Sebep Çözüm
Yetersiz motor devri	Kol, "jikle" konumundaGaz kolu "kaplumbağa "konumuna ayarlanmış.	Kolu "çalışma" konumuna getirin.Gaz kolunu "tavşan" konumuna getirin.
Arka tekerlek hareket etmiyor, veya çok az hareket ediyor	Debriyaj kablosu çok sıkıçok gevşekArka tekerlekteki pinyon dişli aşınmış	Debriyaj kablosunu ayarlayın,kullanıcı el kitabındaki talimatları takip edinPinyon dişileri değiştirin..
Motor düzensiz çalışıyor ve/veya çalışırken performansı düşüyor	Buji başlığı gevşekBuji kirliBuji ve elektrot arasındaki boşluk hatalıHava filtresi kirli veya arızalıKarbüratördeki yakıtın buharlaşmasıGevşek gaz koluKarbüratördeki kir	Buji başlığının bujiye sıkıca takıldığından emin olun..Bujinin temiz ve sağlam olduğuna emin olun,kullanıcı el kitabındaki talimatları takip edin.Buji boşluğunu kontrol edin,gerekiyorsa ayarlayın,kullanıcı el kitabındaki talimatları takip edin.Hava filtresinin kirli olup olmadığın kontrol edin,gerekiyorsa temizleyin,kullanıcı el kitabındaki talimatları takip edin.Birkaç dakika bekleyin ve yeniden çalıştırmayı deneyin.Gaz kablosunu sıkın,kullanıcı el kitabındaki talimatları takip edin.Karbüratörü temizleyin.
Motor Durmuyor
Sorun Sebep Çözüm
Makina 5 saniye sonra durmuyor	Motor fren kablosu çok sıkı ayarlanmış.	Motor fren kablosunu kontrol edin,gerekiyorsa ayarlayın,kullanıcı el kitabındaki talimatları takip edin.

Sorununuz yukarıdakilerden biri değilse, lütfen onaylı bir servis merkezine veya Texas A/S'ye bavurunuz

Producent • Manufacturer • Hersteller • Fabricant • Producent • Producător • fabrikant • Produttore

Texas Andreas Petersen A/S

Erklærer herved at materiel • Hereby certifies that the following • Bescheinigt hiermit das die nachfolgenden • Certifie ici que • Niniejszym zaświadcza, że niżej wymieniona • Prin prezenta declar că materialul • Verklaart hierbij dat het navolgende • Con la presente certifica che il seguente

Plæneklipper • Lawn mower • Rasenmäher • La tondeuse à gazon • Kosiarka • Maşină de tuns gazon • Maaier • Tosaerba

WLA 5321TR/W - WLA 5391TR/W

Er fremstillet i overensstemmelse med fölgende direktiver • Is in compliance with the specifications of the machine directive and subsequent modifications • Steht im Einklang mit den folgenden Richtlinien • Est fabriqué en conformité avec les directives suivantes • Zgodność z wymaganiami dyrektywy maszynowej następujące • In conformitate cu directivele următorul text i • in overeenstemming is met de specificaties van de machinerichtlijn en latere aanpassingen • È conforme alle specifiche della direttiva sulle macchine e successive modifiche
