AP1200PA - Geluidsinstallatie Vonyx - Gratis gebruiksaanwijzing en handleiding

Merk	Vonyx
Model	AP1200PA
Producttype	Draagbaar versterkt geluidssysteem
Vermogen	1200 W (piek)
Luidspreker	12" (30 cm) woofer
Netvoeding	220-240 V~, 50 Hz
Ingebouwde accu	12 V, loodzuur oplaadbaar
Gebruiksduur	Ongeveer 4 tot 6 uur (afhankelijk van gebruik)
Microfooningangen	2 x XLR / 6.35 mm jack (combo) voor bedrade microfoon; 2 draadloze UHF-kanalen
Line-ingangen	1 x paar RCA (stereo)
Mediaspeler	USB, SD/MMC, Bluetooth; formaten MP3, WMA
Equalizer	5 bands: 100 Hz, 300 Hz, 1 kHz, 3 kHz, 10 kHz
Effecten	Instelbare echo voor microfoons
Inbegrepen microfoons	2 draadloze UHF-microfoons (handsfree)
Afstandsbediening	Inbegrepen
Afmetingen (ong.)	350 x 480 x 600 mm (B x H x D, schatting)
Gewicht (ong.)	18 kg (schatting)
Bedrijfstemperatuur	5 °C tot 35 °C
Onderhoud en reiniging	Gebruik een droge doek; gebruik geen chemicaliën
Veiligheid	Niet de behuizing openen; loskoppelen voor hantering; vocht vermijden
Onderdelen en repareerbaarheid	Gebruik uitsluitend originele onderdelen; reparatie door gekwalificeerde technicus

Veelgestelde vragen - AP1200PA Vonyx

Hoe laad ik de accu voor de eerste keer op?

Laad de ingebouwde 12V-accu vóór het eerste gebruik gedurende minimaal 12 uur en maximaal 72 uur op. Sluit het apparaat aan op het lichtnet (220-240 V~) met de schakelaar op OFF. Het laadlampje gaat branden.

Hoe verbind ik een Bluetooth-apparaat?

Druk op de MODE-knop tot "AUX" wordt weergegeven en activeer Bluetooth. Zoek naar "VONYX AP" op uw apparaat en koppel. Als er om een code wordt gevraagd, voert u "0000" in.

Waarom werkt mijn draadloze microfoon niet?

Controleer of de batterijen correct zijn geplaatst, of de aan/uit-schakelaar van de draadloze microfoons is ingeschakeld en of het volume van de UHF-kanalen (MC1/MC2) niet op minimum staat. Zorg er ook voor dat de schakelaar "UHF WIRELESS MICROPHONE" is ingedrukt.

Wat is de procedure voor het vervangen van de zekering?

Koppel het apparaat los. Open de zekeringhouder aan de achterzijde met een kleine schroevendraaier. Verwijder de oude zekering en vervang deze door een zekering van hetzelfde type en waarde (10-16 A, 250 V). Sluit de zekeringhouder.

Kan ik het apparaat buitenshuis gebruiken?

Het apparaat is uitsluitend ontworpen voor gebruik binnenshuis. Stel het niet bloot aan regen of vocht. De omgevingstemperatuur moet tussen 5 °C en 35 °C liggen.

Hoe voorkom ik rondzingen (Larsen-effect)?

Houd microfoons uit de buurt van luidsprekers, verlaag het microfoonvolume, verlaag de equalizer in de hoge tonen of verminder het echo-effect.

Wat te doen als het apparaat niet inschakelt?

Controleer het netsnoer en het stopcontact. Zorg ervoor dat de zekering niet is doorgebrand. Als de accu leeg is, sluit het apparaat dan aan op het lichtnet. Als het probleem aanhoudt, neem contact op met een technicus.

Hoe onderhoud ik het apparaat?

Reinig het apparaat met een droge, zachte doek. Gebruik geen chemicaliën of spuitbussen. Voorkom ophoping van stof in de ventilatieopeningen.

Wat is de garantie en wat te doen bij een storing?

De garantie is geldig als het apparaat volgens de instructies wordt gebruikt. Probeer niet zelf te repareren. Neem contact op met uw verkoper of een erkende technicus. Gebruik uitsluitend originele onderdelen.

Kan ik een externe audiobron (cd-speler, smartphone) aansluiten?

Ja, via de RCA-ingangen (Line). Sluit de bron aan op de RCA IN-aansluitingen, stel vervolgens de ingangskeuzeschakelaar in op LINE (knop ingedrukt) en pas het Line/MP3-niveau aan.

GEBRUIKSAANWIJZING AP1200PA Vonyx

Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Laad de accu elke 3 maanden als u het apparaat voor een langere periode niet gebruikt. De batterij kan worden beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en steek vervolgens de voeding stekker in het stopcontact/wandcontactdoos.

Inhoud:

	AP1200PA Mobile Amplifier 12"		AP1500PA Mobile Amplifier 15"
Ref.nr:	170.334	170.335	170.337	170.338
UHF Draadloze microfoon	2stk	1stk	2stk	1stk
UHF Bodypack	-	1stk	-	1stk
Bedrade microfoon	-	1stk	-	1stk
Afstandsbediening	1stk	1stk	1stk	1stk
Afbeelding

AANSLUITSPANNING

Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

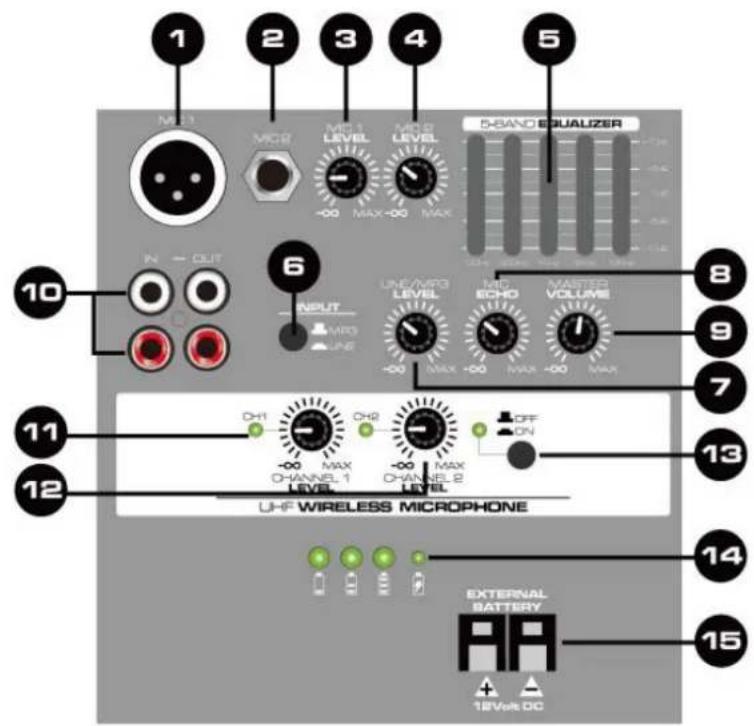

1. Microfooningang Kanaal 1 XLR ingang connector voor het aansluiten van een microfoon.

2. Microfooningang Kanaal 2 XLR ingang connector voor het aansluiten van een microfoon.

3. Microfoon Level Kanaal 1 Instellen signaalniveau van microfoonkanaal 1.

4. Microfoon Level Kanaal 2 Instellen signaalniveau van microfoonkanaal 2.

5. Equalizer 5-band equalizer voor het master-signaal. Instelbare frequencies zijn 100Hz, 300Hz, 1kHz, 3kHz, 10kHz.

6. Ingang keuzeschakelaar Selecteer het ingangsignaal:

7. Knop niet ingedrukt: signaal selecteren vanuit de mediaspeler.

8. Knop ingedrukt: signaal selecteren vanuit lijningang.

9. Line/MP3 Level Instellen signaalniveau van lijn- of mediaspeler-signaal.

10. Microfoon Echo Instellen intensiteit van echo effect.

11. Master Volume Instellen van het algemene uitgangvolume van deze draagbare geluidssysteem.

12. Line In-/ Uitgang RCA connector in- en uitgang voor het aansluiten van geluidsbron met lijnsignaal (vb. mengpaneel, cd-speler, opname apparatuur).

1. Draadloze microfoon kanaal 1

Instellen signaalniveau van de draadloze UHF microfoon kanaal 1.

1. Draadloze microfoon kanaal 2

Instellen signaalniveau van de draadloze UHF microfoon kanaal 2.

1. Microfoon Aan/uit schakelaar

- Knop niet ingedrukt: ontvangt geen signaal van draadloze microfoons.

- Knop ingedrukt: ontvangen signaal van draadloze microfoons.

1. Batterij indicator

LED indicator voor de capaciteit van de batterij en opladen.

1. Externe batterij

Aansluiting voor alternatieve voedingsbron van 12Volt DC.

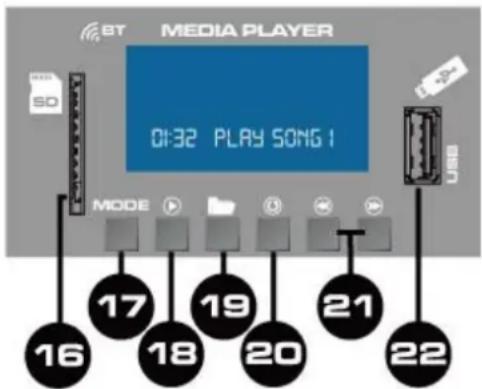

1. SD poort

Steek uw SD-kaart in deze poort om muziek af te spelen met MP3- of WMA-formaat.

1. Mode Toets

Druk op deze toets om te schakelen tussen BT / USB / SD-functie.

1. Play Toets

Druk op deze toets om te schakelen tussen afspelen en pauzeren.

1. Folder toets

Druk op de toets om de mappenstructuur te openen op de USB- of SD-kaart.

1. Repeat Toets

Druk op de toets voor het herhalen van enkele track of alle tracks.

1. Vooruit - Achteruit Toets

Om een muzieknummer te selecteren (kortstondig indrukken) en snel vooruit / achteruit spoelen (lang indrukken).

1. USB poort

Sluit uw USB-apparaten aan op deze poort om muziek af te spelen met MP3- of WMA-formaat.

UHF DRAADLOZE MICROFOONS

Plaats een batterij in de microfoon (controleer de polariteit) en zet alle volumeregelaars op minimum. Schakel het systeem aan (ON) en het power-LED gaat aan. Zet de microfoon aan en zet de volumeregelaars in de gewenste positie.

Zorg ervoor dat het systeem niet gaat rondzingen door de regelaars minder open te zetten. Regel de Echo, Bass en Treble dusdanig af, dat een mooie sound wordt weergegeven.

OPLADEN ACCU

Voordat u gebruik maakt van dit systeem dient de ingebouwde 12V accu 12 uur te worden opgeladen. Als de aan/uit schakelaar "UIT" staat en het systeem wordt aangesloten op een stopcontact (220-240Vac/50Hz), zal de accu worden opgeladen en gaat de laadindicator branden !!

NB: Trek de stekker uit het stopcontact als de batterij volledig is opgeladen !!

Voordat het apparaat de eerste keer in werking wordt gesteld, eerst de accu minimaal 12 uur en maximaal 72uur opladen !! Accu dient regelmatig opgeladen te worden. Voor een optimale levensduur van de accu dient deze minimaal 1x per maand opgeladen te worden. Houdt u er rekening mee dat als u langer dan 6 weken niet laadt, u de kans loopt dat de accu kapot gaat.

VERBINDEN BT-APPARAAT

1. Zet de zoekfunctie van het BT-apparaat waarvan u het muziek wilt afspelen aan. Zie hiervoor de gebruiksaanwijzing van dat apparaat.
2. Druk vervolgens meerdere malen op de "MODE"-toets totdat "AUX" in display wordt weergegeven en activeer de BT-functie van de mediaplayer.
3. Zoek met uw BT-apparaat naar "VONYX AP" en breng de verbinding tot stand.

Indien er om een wachtwoord wordt gevraagd kunt u "0000" invoeren.

VERVANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te vervangen door een zekering van hetzelfde type en waarde. Voor het vervangen van de zekering, schakel eerst de stroom uit en volg de onderstaande stappen.

Procedure:

Stap 1: Open de zekeringhouder op het achter paneel met een passende platte schroevendraaier.

Stap 2: Verwijder de oude zekering uit de zekeringhouder.

Stap 3: Installeer de nieuwe zekering in de zekeringhouder.

Stap 4: Plaats de zekeringhouder in de behuizing.

DEUTSCH

Bedrijvenpark Twente 415

7602 KM - ALMELO

[phone]

[phone]

The Netherlands

Product number: 170.334; 170.335; 170.337; 170.338

Product Description: AP1200PA Mobile Amp 12" 2HH-UHF/BT

AP1200PA Mobile Amp 12" BP-HH-UHF/BT

AP1500PA Mobile Amp 15" 2HH-UHF/BT

AP1500PA Mobile Amp 15" BP-HH-UHF/BT

Trade Name: VONYX

Regulatory Requirement: EN 60065:2002+A12:2011

EN 301489-1:2011-09

EN 301489-9: 2007-11

EN 300422-1: 2011-08

EN 300422-2: 2011-08

EN 62479: 2010
