GEBRUIKSAANWIJZING WinSafe WS 44 Burg Wächter

Inhoud van de verpakking

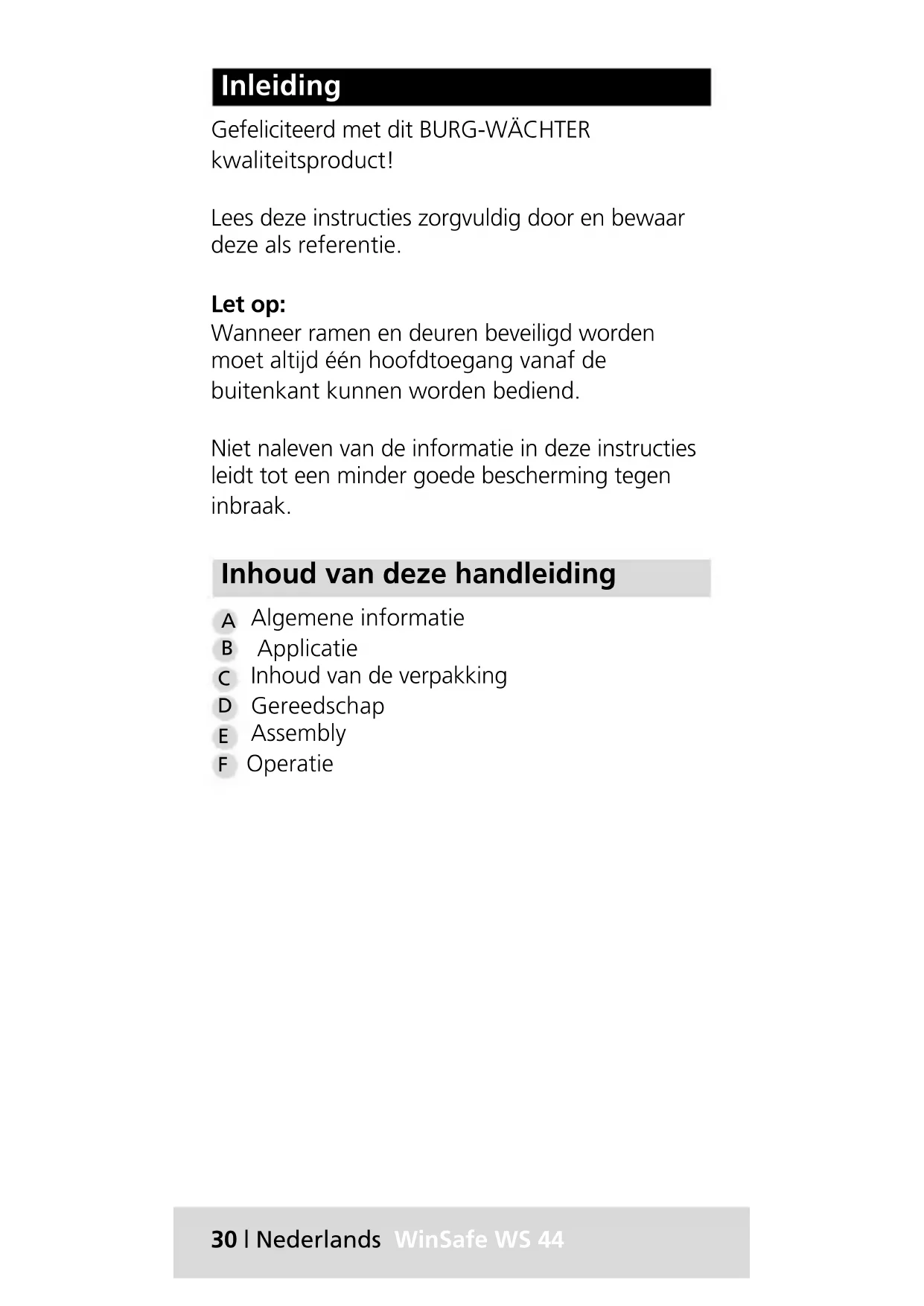

Assembly F OperatieWinSafe WS 44 Nederlands | 31 A. Algemene informatie De scharnierkant beveiliging WS 44 is erkend door VdS 2536 en getest volgens DIN 18104-1. Volgens DIN 18104-1 moet per elk m raam- hoogte aan elke zijde ten minste één extra beveiliging worden gemonteerd. Aan de bedieningszijde (hand- vatzijde) moet ten minste één extra beveiliging afsluitbaar zijn.

De boorgatdieptes en schroeflengtes moeten volgens de plaatselijke omstandigheden worden afgestemd. De ramen / deuren niet doorboren, eventueel met een bescherming werken. Tijdens het boren schade aan bewegende onderdelen, afdichtingen of ruiten vermijden. De schroeven moeten met de hand worden vastgedraaid om overtoeren te voorkomen. Voor eventuele verwondingen of schade veroorzaakt tijdens de montage en / of veroorzaakt door een onjuiste behandeling is de fabrikant niet aansprakelijk. Als één extra beveiliging in het geval van plastic elementen en eventueel aluminium en houten elementen, wordt het gebruik van BURG-WÄCHTER bevestigingsanker MA 99 DUO aanbevolen.32 | Nederlands WinSafe WS 44 B. Applicatie De WS 44 wordt gemonteerd op de scharnierkant van het raam of de Franse deur en is geschikt voor alle standaard, naar binnen te openen ramen / Franse deuren die gemaakt zijn van hout of aluminium met metaal.

Venster scharnierRaamplaatWinSafe WS 44 Nederlands | 33 C. Inhoud van de verpakking

Onderlagen voor de scharnierkant beveiliging 1 mm, 2 mm, 4 mm

Onderlagen voor raamplaten elk 2 stuks 1 mm, 2 mm, 4 mm

• Phillips schroevendraaier / boormachine / schaal / potlood / hammer

• Boor Ø 2,5 / 3,0 / 3,5

• Zaag / vijl / bankschroef om de schroeven in te korten (indien nodig) E. Assembly Controleer voor de montage de functie van het venster / Franse deur. Dit moet kunnen worden geopend en gesloten. Meet of de op pagina 5 vereisten afmetingen bij uw ramen / Franse deuren beschikbaar zijn. Verwijder de deksel van een raamscharnier. Ontgrendel de scharnier- kant beveiliging met de schuif en houd deze met de grendelbout in de richting van het scharnier aan. Bepaal achtereenvolgens de vereiste afstanden naar het raam en raamkozijnen met hulp van de bijgevoegde onderlagen. De grendelbout en de scharnierbout moeten op een lijn zijn. Plaats de scharnierkant beveiliging op de gewenste plek met de bepaalde afstand naar de raamvleugel. De grendelbout moet naar beneden wijzen. Markeer de 3 boor- posities met een potlood.WinSafe WS 44 Nederlands | 35 Verdiepen de markeringen met een schroef tip of hamer en boor de 3 gaten met een Ø 3,5 boor. Boor niet door het raamkozijn.

Monteer de raambeveiling met de geïdentificeerde onderlagen. Vermijd overtoeren van de schroeven. Zet de raamplaat (1) of (2) in de scharnier- kant beveiliging en vergrendel deze met vhet schuifje. Indien nodig plaats onderlagen onder de raamplaat. Richt de raamplaat uit en markeer in de twee 2 gaten 2 boorposities met een potlood.36 | Nederlands WinSafe WS 44 Verdiepen de markeringen met een schroef tip of hamer en boor het gat met een Ø 2,5 boor voor hout of Ø 3,0 voor kunststoff of aluminium met metaal. Tijdens het boren geen bewegende onderdelen, afdichtingen of ruiten beschadigen. Als u gebruik maakt van onderdelen voor de raamplaat, aub de 2 bolkopschroeven 3,5 x 25 en de platverzonken schroef 4,8 x 50 inkorten. Monteer de 2 bolkop schroeven Ø 3,5 x 13 of de ingekorte schroeven. Vermijd overtoeren van de schroeven. Controleer de functie van de scharnierkant beveiliging. De schuif moet soepel kunnen bewegen. De raamplaat bijstellen indien nodig. Het raam / de Franse deur moet goed kunnen worden geopend en gesloten.WinSafe WS 44 Nederlands | 37 Boor de 2 buitenste gaten voor de schroeven 4,8 x 50 en het middelste gat voor de schroef 4,8 x 22 met boor Ø 3,5 mm. Tijdens het boren geen bewegende onderdelen, afdich- tingen of ruiten beschadigen. Bevestig de raamplaat met 2 platverzonken schroeven 4,8 x 50 en 1 platverzonken schroef 4,8 x 22 1 of de ingekorte schroef Ø 4,8. Vermijd overtoeren van de schroeven. Plaats de doppen in de schroefgaten. Let op: De doppen kunnen niet meer zonder schade worden verwijderd !38 | Nederlands WinSafe WS 44 F. Operatie ontgrendeld vergrendeld

De WS 44 is opgenomen in het normale functioneren van de raam. In de gesloten toestand van het raam, aub schuif opschuiven en dus de beveiliging vergrendelen. Voor de normale rotatie van de raamopeningbeweging is geen verdere bewerking nodig. Om het venster te kantelen, drukt u op de schuif van de scharnierkant beveiliging, zodat de grendel naar buiten beweegt. De uitgeschoven bout gesignaleerd: Aandacht! De beveiliging is niet vergrendeld. Na het sluiten van het venster, drukt u op de schuif totdat de bout weer ingetrokken is.WinSafe WS 44 39 Notizen40 WinSafe WS 44 Notizen
