GEBRUIKSAANWIJZING BAX1300 EGO

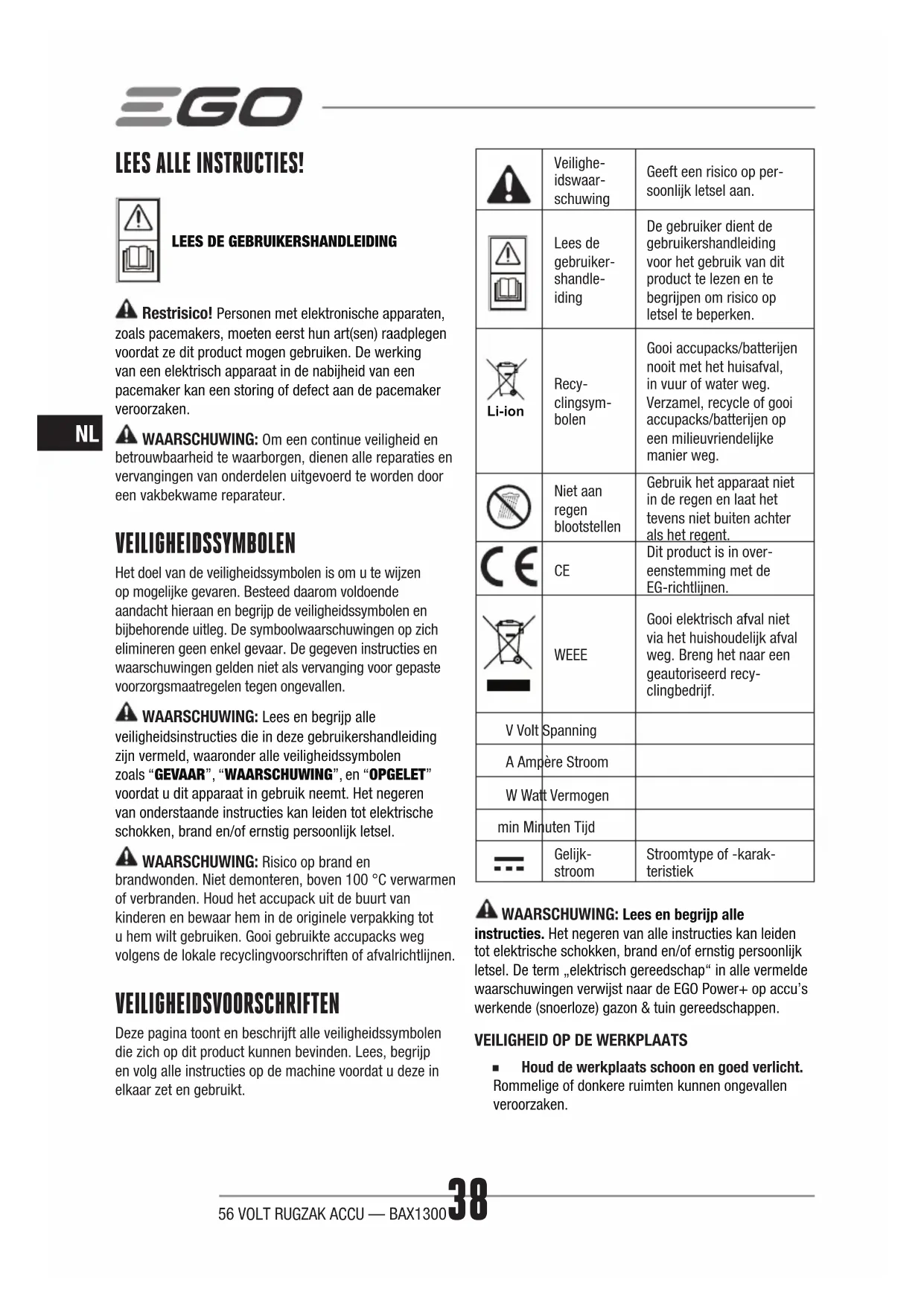

Restrisico! Personen met elektronische apparaten, zoals pacemakers, moeten eerst hun art(sen) raadplegen voordat ze dit product mogen gebruiken. De werking van een elektrisch apparaat in de nabijheid van een pacemaker kan een storing of defect aan de pacemaker veroorzaken. WAARSCHUWING: Om een continue veiligheid en betrouwbaarheid te waarborgen, dienen alle reparaties en vervangingen van onderdelen uitgevoerd te worden door een vakbekwame reparateur. VEILIGHEIDSSYMBOLEN Het doel van de veiligheidssymbolen is om u te wijzen op mogelijke gevaren. Besteed daarom voldoende aandacht hieraan en begrijp de veiligheidssymbolen en bijbehorende uitleg. De symboolwaarschuwingen op zich elimineren geen enkel gevaar. De gegeven instructies en waarschuwingen gelden niet als vervanging voor gepaste voorzorgsmaatregelen tegen ongevallen. WAARSCHUWING: Lees en begrijp alle veiligheidsinstructies die in deze gebruikershandleiding zijn vermeld, waaronder alle veiligheidssymbolen zoals “GEVAAR”, “WAARSCHUWING”, en “OPGELET” voordat u dit apparaat in gebruik neemt. Het negeren van onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel. WAARSCHUWING: Risico op brand en brandwonden. Niet demonteren, boven 100 °C verwarmen of verbranden. Houd het accupack uit de buurt van kinderen en bewaar hem in de originele verpakking tot u hem wilt gebruiken. Gooi gebruikte accupacks weg volgens de lokale recyclingvoorschriften of afvalrichtlijnen. VEILIGHEIDSVOORSCHRIFTEN Deze pagina toont en beschrijft alle veiligheidssymbolen die zich op dit product kunnen bevinden. Lees, begrijp en volg alle instructies op de machine voordat u deze in elkaar zet en gebruikt.Veilighe-idswaar-schuwingGeeft een risico op per-soonlijk letsel aan.Lees de gebruiker-shandle-idingDe gebruiker dient de gebruikershandleiding voor het gebruik van dit product te lezen en te begrijpen om risico op letsel te beperken. Li-ion Recy-clingsym-bolenGooi accupacks/batterijen nooit met het huisafval, in vuur of water weg. Verzamel, recycle of gooi accupacks/batterijen op een milieuvriendelijke manier weg.Niet aan regen blootstellenGebruik het apparaat niet in de regen en laat het tevens niet buiten achter als het regent. Dit product is in over-eenstemming met de EG-richtlijnen. WEEE Gooi elektrisch afval niet via het huishoudelijk afval weg. Breng het naar een geautoriseerd recy-clingbedrijf.V Volt SpanningA Ampère StroomW Watt Vermogenmin Minuten TijdGelijk-stroomStroomtype of -karak-teristiek WAARSCHUWING: Lees en begrijp alle instructies. Het negeren van alle instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel. De term „elektrisch gereedschap“ in alle vermelde waarschuwingen verwijst naar de EGO Power+ op accu’s werkende (snoerloze) gazon & tuin gereedschappen.

VEILIGHEID OP DE WERKPLAATS

◾ Houd de werkplaats schoon en goed verlicht. Rommelige of donkere ruimten kunnen ongevallen veroorzaken.56 VOLT RUGZAK ACCU — BAX1300

◾ Gebruik geen elektrisch gereedschap in explosieve ruimten, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap genereert vonken en deze kunnen stof of dampen ontsteken. ELEKTRISCHE VEILIGHEID ◾ Stel elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Water dat elektrisch gereedschap binnendringt, vergroot het risico op elektrische schokken. ◾ Alleen gebruiken met laders en elektrische gereedschappen die staan vermeld in de “SPECIFICATIES”.

GEBRUIK EN ONDERHOUD VAN ACCUPACKS

◾ Laad alleen op met de laders die door de fabrikant zijn gespeciceerd. Een lader die geschikt is voor één type van accupack kan tot brandgevaar leiden wanneer gebruikt met een andere accupack. ◾ Gebruik het accupack alleen met het speciek aangegeven elektrisch gereedschap. Het gebruik van andere gereedschappen kan risico op letsel en brandgevaar veroorzaken. ◾ Wanneer u het accupack niet gebruikt, dient u het uit de buurt van andere metalen voorwerpen zoals paperclips, muntstukken, sleutels, nagels, schroeven of andere kleine metalen voorwerpen te houden, die de twee aansluitklemmen kunnen verbinden. Het kortsluiten van de aansluitklemmen kan brandwonden of brand veroorzaken. ◾ Bij verkeerd gebruik kan er vloeistof uit de accu worden gespoten; vermijd elk contact. Als aanraking met de vloeistof toevallig plaatsvindt, dient u het met water af te spoelen. Als de vloeistof in de ogen komt, dient u onmiddellijk een arts te consulteren. Vloeistof dat uit de accu wordt gespoten kan irritaties of brandwonden veroorzaken. ◾ De secundaire batterijen of accu’s niet demonteren, openen of vernietigen. ◾ Stel batterijen of accu’s niet bloot aan warmte of vuur. Voorkom opslag in direct zonlicht. ◾ Zorg dat de batterij of accu niet wordt kortgesloten. Berg de batterijen of accu’s niet in een doos of lade op waar ze elkaar kunnen kortsluiten of door andere metalen voorwerpen kortgesloten kunnen worden. ◾ Haal een batterij of accu pas uit zijn originele verpakking wanneer u hem wilt gebruiken. ◾ Stel de cellen of batterijen niet bloot aan mechanische schokken. ◾ In geval van een lekkende batterij, dient u ervoor te zorgen dat de vloeistof niet met de huid of ogen in aanraking komt. Als contact heeft plaatsgevonden, was de aangetaste zone met overvloedig veel water af en raadpleeg vervolgens een arts. ◾ Gebruik geen andere lader dan degene die speciaal wordt meegeleverd voor gebruik met het gereedschap. ◾ Gebruik geen batterij of accu die niet is ontworpen voor gebruik met het gereedschap. ◾ Meng geen batterijen van verschillende fabrikanten, capaciteit, grootte of type in een apparaat. ◾ Houd batterijen en accu’s buiten het bereik van kinderen. ◾ Raadpleeg onmiddellijk een arts als u denkt dat een batterij of accu werd ingeslikt. ◾ Koop altijd de juiste batterij of accu voor het gereedschap. ◾ Houd batterijen en accu’s schoon en droog. ◾ Veeg de aansluitklemmen van de batterij of accu schoon met een schone, droge doek als deze vuil zijn. ◾ Laad secundaire batterijen en accu’s op voor gebruik. Gebruik altijd de juiste lader en raadpleeg de instructies van de fabrikant of de gebruiksaanwijzing van het gereedschap voor de juiste laadinstructies. ◾ Laad een batterij niet langdurig op wanneer deze niet wordt gebruikt. ◾ Na een langdurige opslagperiode kan het nodig zijn om de batterijen of accu’s meerdere keren na elkaar op te laden en te ontladen om de beste prestaties te krijgen. ◾ Secundaire batterijen en accu’s leveren de beste prestaties wanneer ze bij een normale kamertemperatuur (20 °C ± 5 °C) worden gebruikt. ◾ Bewaar de originele gebruiksaanwijzing voor latere raadpleging. ◾ Gebruik de batterij of accu alleen voor het beoogde gebruik. ◾ Wanneer mogelijk, dient u de accu uit het gereedschap te halen wanneer u het niet gebruikt. ◾ Gooi op een correcte manier weg. SERVICE ◾ Volg de instructies in het hoofdstuk „Onderhoud“ in deze gebruiksaanwijzing. Het gebruik van ongeoorloofde onderdelen of het negeren van de onderhoudsinstructies kan risico op schokken of letsel veroorzaken.56 VOLT RUGZAK ACCU — BAX130040

SPECIFIEKE VEILIGHEIDSRICHTLIJNEN ◾ Ken uw elektrisch gereedschap. Lees de gebruiksaanwijzing zorgvuldig door. Leer zowel de toepassingen en beperkingen alsook de specieke mogelijke gevaren omtrent dit gereedschap. Dit beperkt het risico op elektrische schokken, brand of ernstig letsel. ◾ Accugereedschap moet niet op een stopcontact worden aangesloten en kan aldus altijd onmiddellijk gebruikt worden. Let op voor mogelijke gevaren wanneer u uw accugereedschap niet gebruikt. Verwijder altijd de accu voordat u accessoires vervangt. Dit beperkt het risico op elektrische schokken, brand of ernstig persoonlijk letsel. ◾ Plaats het accugereedschap of het accupack niet in de buurt van vuur of warmte. Dit beperkt het risico op explosie en mogelijk letsel. ◾ Gooi geen accu’s in het vuur. De batterijen kunnen ontploffen. Raadpleeg de lokale wetgeving voor eventuele speciale verwijderingsvoorschriften. ◾ Open of beschadig de accu niet. Vrijgekomen elektrolyt is corrosief en kan letsel aan de ogen en huid veroorzaken. Het kan giftig zijn wanneer het wordt ingeslikt. ◾ Het accupack niet in elkaar drukken, laten vallen of beschadigen. Gebruik geen accupack of lader nadat deze is gevallen of een harde klap heeft gehad. Een beschadigde accu kan exploderen. Gooi een gevallen of beschadigde accu onmiddellijk en op de juiste manier weg. ◾ Het vrijgekomen waterstofgas van de accu kan exploderen in de aanwezigheid van een ontstekingsbron, zoals een indicatielampje. Om het risico op ernstig persoonlijk letsel te beperken, mag u nooit een snoerloos product in de aanwezigheid van een open vlam gebruiken. Een geëxplodeerde batterij kan vuil en chemische stoffen vrijgeven. Mocht u hieraan worden blootgesteld, dient u het onmiddellijk met water af te spoelen. ◾ Laad de accu niet op in een vochtige of natte omgeving. Dit beperkt het risico op elektrische schokken. ◾ Voor het beste resultaat dient de accu in een ruimte te worden geladen waar de temperatuur hoger is dan 0° C en lager dan 40° C. Bewaar hem niet buiten of in voertuigen. ◾ Bij extreem gebruik of extreme temperaturen kunnen lekkages optreden. Als vloeistof met uw huid in aanraking komt, dient u de plek onmiddellijk met zeep en water te wassen en vervolgens met citroensap of azijn te neutraliseren. Als vloeistof in uw ogen komt dient u ze gedurende minstens 10 minuten met schoon water uit te spoelen en vervolgens een arts te raadplegen. Dit beperkt het risico op ernstig persoonlijk letsel. ◾ Laat geen op benzine, olie of petroleum gebaseerde producten, enz. in aanraking komen met de plastic onderdelen. Deze stoffen bevatten chemicaliën die het kunststof kunnen beschadigen, verzwakken of vernietigen. ◾ Laat uw accupack repareren door een gecerticeerde monteur en alleen met identieke reserveonderdelen. Dit waarborgt het behoud van de veiligheid van het accupack.Bewaar deze instructies. Raadpleeg de gebruiksaanwijzing indien nodig en gebruik deze om andere personen die dit apparaat zullen gebruiken te onderrichten. Al u dit gereedschap aan iemand anders geeft, doe dan tevens deze gebruiksaanwijzing erbij om verkeerd gebruik en mogelijk letsel te voorkomen. SPECIFICATIES Nominale spanning56 V Nominaal vermogen 1300 WhAdapter lader CH5500EElektrisch adapter-gereedschapHT5100E, HT6500E, LB5750E, BC3800EGewicht (zonder adapter) 8,9 Kg56 VOLT RUGZAK ACCU — BAX1300

Deze accupack is voorzien van een LCD-indicator, die het EGO-logo, huidige accustatus en storingscodes vermeldt. Als u op de accuschakelaar drukt, gaat de LCD-indicator gedurende 10 seconden aan en geeft het EGO-logo, en de huidige accustatus na elkaar weer. ◾ De indicator blijft aan gedurende het gebruik en het laden ◾ Als de accucapaciteit minder is dan 5%, geeft de statusindicatie “LOW” weer. ACCUBESCHERMING Het schakelsysteem van de accu beschermt het accupack tegen extreme temperaturen, diepte-ontlading, stroompieken en overlading. Om de accu tegen schade te beschermen en een langdurige levensduur te waarborgen, schakelt het schakelsysteem het accupack uit in geval van een overlading of wanneer de temperatuur tijdens gebruik te hoog of te laag wordt. Dit kan gebeuren bij een zeer hoge koppel, vastzitten of blijven steken van het gereedschap. ◾ Tijdens het laden gaat het accupack uit en verschijnt “ERROR” en “OVER TEMPERATURE” op de LCD- indicator als de temperatuur 45°C over- of 0°C onderschrijdt. Zodra de temperatuur weer normaal is binnen 90 minuten, zal de accu weer automatisch beginnen met werken. In alle andere gevallen gaat de accu uit. Door de adapter weer op de lader te schuiven, kan het laden weer opnieuw worden gestart. ◾ Het accupack gaat uit en “ERROR” en “CAN’T BE CHARGED” verschijnen op de LCD-indicator, als de spanning van een accupack 4,3V overschrijdt. Het wordt aangeraden het accupack direct te ontladen. Als deze aanwijzing meerdere keren verschijnt, dient u contact op te nemen met een EGO-servicecentrum. ◾ In geval van ontlading zal het accupack uitgaan en “ERROR” en “OVER TEMPERATURE” verschijnen op de LCD-indicator als de temperatuur 60 °C over- of -20 °C onderschrijdt. Het accupack hervat het werk weer als beide voorwaarden voor de normale temperatuur worden hervat en staan toe, dat het elektrisch gereedschap weer start. ◾ Het accupack gaat uit en “ERROR” en “OVER LOAD” verschijnen op de LCD-indicator als de maximale ontlaadstroom 40A overschrijdt. Wij raden u aan, de werkzaamheden te onderbreken en contact op te nemen met een servicemonteur voor ondersteuning. WAARSCHUWING: U mag het accupack in geen geval verwarmen.

LAAD HET ACCUPACK OP

Het accupack wordt reeds gedeeltelijk geladen geleverd. Voor de eerste ingebruikname dient de accu te worden geladen. WAARSCHUWING: Laad het accupack niet buitenshuis op en stel het niet bloot aan natte of vochtige omstandigheden. Water dat de lader of het accupack binnendringt, vergroot het risico op elektrische schokken. Voor verdere details kunt u de gebruiksaanwijzing van de EGO CH5500E Rapid Charger (snellader) raadplegen. 1. Sluit de lader (CH5500E) aan op de netvoeding (220-240V~ 50Hz).2. Steek de stekker in de bus van de accuadapter totdat u “twee kliks” hoort (afb. B). Afb. B beschrijving van de onderdelen zie beneden: B-1 Stekker B-2 Adapte

3. Schuif de adapter op dezelfde manier als andere EGO accupacks naar beneden op de lader.56 VOLT RUGZAK ACCU — BAX130042

4. Terwijl het accupack wordt geladen, is de LCD-indicator aan en biedt zo de mogelijkheid, de laadstatus te controleren. Bij 100% is het accupack volledig geladen. Wacht totdat de ventilator tot stilstand is gekomen voordat u het accupack uit de lader verwijdert en de stekker uit het stopcontact haalt. 5. Het accupack zal volledig worden geladen wanneer het met de lader verbonden blijft, maar zal niet overladen worden. Het is echter aan te raden dat u stopt met laden, zodra hij volledig is opgeladen. OPMERKING: ◾ Als u de stekker niet correct heeft aangesloten, knippert de LCD voortdurende. ◾ Een aanzienlijk kortere werkingstijd nadat het accupack volledig is geladen geeft aan dat het accupack het einde van zijn levensduur heeft bereikt en vervangen dient te worden. ◾ De lader kan tijdens het laden warm worden. Dit is normaal tijdens de werking van de lader. Laad in een goed geventileerde ruimte. ◾ Het accupack wordt inactief als het gedurende 72 uur niet meer wordt gebruikt, wat een invloed op het LAADproces kan hebben. In dat geval drukt u eerst de inschakelknop om het accupack weer te activeren, alvorens het op te laden.

Aansluiten Plaats het accupack in het “frame + harnas” en schuif hem totdat u een klik hoort (afb. C). Verwijderen Druk op de ontgrendelingsknop achter de draaggree-popening van het accupack en trek het pack naar achteren (afb. D). Afb. D beschrijving van de onderdelen zie beneden: D-1 OntgrendelingsknopD-2 Draaggreep

HET HARNAS MET ACCUPACK AANTREKKEN

Tijdens het normale gebruik wordt het accupack met “frame + harnas” op de rug gedragen. Om vermoeidheid te voorkomen en prettig te werken, is de draagplaat voor-zien van een heupgordel, waardoor u vrij kunt bewegen. De lengte van de heupgordel en de schouderriemen kunnen naar believen worden aangepast. Het rugkussen dient stevig en goed op uw rug te zitten. ◾ Pas de lengte van de riem voor het werken aan, de lengte dient met behulp van de riemgesp aan uw lichaam te worden aangepast. Steek vervolgens de beide delen van de riemgesp in elkaar totdat u een klik hoort (afb. E & F). Om het harnas met accupack van de rug te halen, drukt u op de riemknop en trekt u de beide delen uit elkaar. ◾ Pas de lengte van de schouderriemen aan met behulp van de gesp voor de riemen. Het harnas dient goed strak en comfortabel te zitten.

HET ACCUPACK INSTALLEREN EN VERWIJDEREN

Leid de kabel van het accupack langs de zijkant van het lichaam en sluit de adapter aan op de 1,5 m aansluitka-bel. Volg de instructies in de gebruiksaanwijzing voor het individueel EGO product. WAARSCHUWING: In noodgevallen dient u de accupack direct van uw schouders te nemen. Maak de riemgesp los en verwijder het schouderharnas aan elke kant met behulp van de snelle ontgrendelingsmethode. WAARSCHUWING: Stel de schouderriemen niet te strak in aangezien u hierdoor problemen kunt krijgen om het accupack te verwijderen. WAARSCHUWING: Slechts bepaalde EGO-producten kunnen met het accupack worden gebruikt, namelijk de heggenschaar (HT5100E, HT6500E), de blazer (LB5750E) en de grastrimmer (BC3800E). Wij raden u aan, het accupack niet in combinatie met andere elektrische gereedschappen te gebruiken. ONDERHOUD WAARSCHUWING: Het accupack moet in een gekwaliceerd EGO-servicecentrum en monteur worden gerepareerd of vervangen. WAARSCHUWING: Om ernstig persoonlijk letsel te voorkomen dient u het accupack voor de reiniging of het onderhoud altijd uit het gereedschap te halen.56 VOLT RUGZAK ACCU — BAX1300

WAARSCHUWING: Bij reparatie mag u uitsluitend identieke EGO reserveonderdelen gebruiken. Het gebruik van andere onderdelen kan gevaar opleveren of schade aan het product veroorzaken. WAARSCHUWING: Als het schoonmaken met perslucht echter de enige mogelijke manier is, dient u altijd een veiligheidsbril met zijdelingse schermen te gebruiken. Als deze handeling stof met zich meebrengt, dient u tevens een stofmasker te dragen. ALGEMEEN ONDERHOUD Maak de kunststof onderdelen niet schoon met oplosmiddelen. De meeste kunststoffen kunnen worden beschadigd wanneer ze in contact komen met commer-ciële oplosmiddelen. Gebruik een schone doek voor het verwijderen van vuil, stof, olie, smeer, etc. WAARSCHUWING: Zorg dat remvloeistoffen, benzine, producten op basis van aardolie, oliën, etc. op geen enkel moment in aanraking komen met de kunststof onderdelen. Chemicaliën kunnen de kunststof onderdelen beschadigen, verzwakken of vernietigen en ernstig persoonlijk letsel veroorzaken. BATTERIJEN Het accupack is voorzien van oplaadbare lithium-ion accu’s. De gebruiksduur van elke lading is afhankelijk van de uit te voeren werkzaamheden. De accu’s in dit gereedschap werden ontworpen om te zorgen voor een maximale probleemloze levensduur. Maar zoals bij alle accu’s, zullen ze uiteindelijk uitgeput raken.Demonteer het accupack niet en probeer de batterijen niet te vervangen. Het dragen van ringen en juwelen tijdens het hanteren met accu’s kan ernstige brandwon-den veroorzaken. Voor de langst mogelijke levensduur van de batterij dient u de gebruiksaanwijzing te lezen en te begrijpen. WAARSCHUWING: Het is aanbevolen om de lader te ontkoppelen en het accupack te verwijderen wanneer u het niet gebruikt.

HET ACCUPACK VERWIJDEREN EN VOOR

RECYCLING VOORBEREIDEN Li-ion Gooi geen acculaders en accu’s/oplaadbare batterijen met het huishoudelijk afval weg!In overeenstemming met de Europese wet 2012/19/EG, dienen elektrische en elektronische apparaten die niet meer worden gebruikt, en in overeenstemming met de Europese wet 2006/66/EG, defecte of verbruikte accu- packs/accu’s, apart en op een milieuvriendelijke manier te worden afgevoerd.Raadpleeg uw lokale overheid voor informatie over de mogelijkheid tot recycling en/of verwijdering. WAARSCHUWING: Na verwijdering van het accupack voor afvoer of recycling, dient u de aansluitklemmen van het accupack af te dekken met hoogwaardig plakband. Probeer niet om het accupack te vernietigen of demonteren, of om componenten te verwijderen. Recycle of verwijder lithium-ion batterijen op een correcte manier. Raak de polen nooit met metalen voorwerpen en/of lichaamsdelen aan aangezien dit tot kortsluiting kan leiden. Buiten het bereik van kinderen houden. Het negeren van deze waarschuwingen kan leiden tot brand en/of ernstig letsel.56 VOLT RUGZAK ACCU — BAX130044

Het elektrisch gereed-schap werkt niet. ◾ De adapter of het accupack is niet aangesloten aan het elektrisch gereedschap. ◾ Er is geen elektrisch contact tussen het elektrisch gereedschap en accu. ◾ Het accupack is uitgeput. ◾ Het accupack of elektrisch gereedschap is te warm. ◾ De kabel of adapter werkt niet. ◾ Sluit het accupack aan op het elektrisch gereedschap. ◾ Verwijder de adapter, controleer de aansluitklemmen en plaats de adapter terug. ◾ Laad het accupack op. ◾ Koel het accupack of het elektrisch gereedschap af totdat de temperatuur onder de normale gebruiksgrenzen daalt. ◾ Neem contact op met een EGO- servicecenter.“OVER TEMPERA-TURE” verschijnt op de LCD-indicator. ◾ De temperatuur van de accu bevindt zich boven of beneden een bepaalde waarde. ◾ Stop met laden of ontladen totdat de temperatuur weer normaal is.“CAN’T BE CHARGED” verschijnt op de LCD-indicator. ◾ De spanning van een accu bedraagt meer dan 4,3V. ◾ Stop direct met laden, maar de accu kan ontladen. Als deze tip meerdere keren verschijnt, dient u contact op te nemen met een EGO-servicecentrum.LCD-licht knippert voortdurend. ◾ De stekker is niet compleet aangesloten op de adapter of het accupack is aangesloten aan een niet herkend elektrisch gereedschap. ◾ Steek de stekker opnieuw in de bus van de accuadapter totdat u “twee kliks” hoort. Gebruik elektrisch gereedschap van EGO. GARANTIE EGO GARANTIEVOORWAARDEN Bezoek onze website egopowerplus.com voor alle voorwaarden van de EGO garantie.56 V BATTERI TIL RYGSÆKMODEL — BAX1300
