Producttype	Professionele LED wash-lichtprojector
Merk	Chauvet
Model	Rogue R1 Wash
Afmetingen (ongeveer)	380 x 280 x 450 mm
Gewicht (ongeveer)	12 kg
Voeding	100-240 VAC, 50/60 Hz (universeel)
Maximaal verbruik	600 W
Lichtbron	LED RGBW (rood, groen, blauw, wit)
Rotatiehoeken	Pan : 540°, Tilt : 230°
Belangrijkste functies	Wash LED, gemotoriseerde zoom, sluiter, bewegingsmacros, kleurkalibratie
DMX-modi	14 kanalen, 15 kanalen, 19 kanalen, 21 kanalen
Connectiviteit	DMX 3- of 5-pins, powerCON in/uit
Maximale omgevingstemperatuur	45 °C
Beschermingsgraad	IP20 (alleen voor binnengebruik)
Montage	Omega-beugel met inbegrepen veiligheidsbevestiging
Koeling	Ventilator met Auto, ECO en Full modi
Bedieningsdisplay	Digitaal display met MENU, ENTER, UP, DOWN toetsen
Zekering	Vervangen door zekering van hetzelfde type en ampèrage
Onderhoud en reiniging	Reinig de lens met een zachte, niet-schurende doek; vermijd oplosmiddelen
Veiligheid	Niet openen, veiligheidskabel gebruiken, condensatie vermijden, minimale afstand van 50 cm tot oppervlakken
Reserveonderdelen en repareerbaarheid	Geen door gebruiker te repareren onderdelen; neem contact op met Chauvet-ondersteuning
Algemene informatie	Handleiding beschikbaar als PDF op chauvetprofessional.com

Veelgestelde vragen - Rogue R1 Wash Chauvet

Hoe sluit ik de Rogue R1 Wash aan via DMX?

Gebruik een DMX-kabel met 3 of 5 pinnen. Sluit de DMX-uitgang van uw console aan op de DMX-ingang van de projector. Als u meerdere units koppelt, verbind dan de DMX-uitgang van de ene met de ingang van de volgende. Zorg ervoor dat het laatste apparaat wordt afgesloten met een terminator.

Welke DMX-modus moet ik kiezen voor mijn installatie?

De keuze hangt af van uw behoefte aan controle. De 14-kanalen modus biedt de basisfuncties (pan, tilt, dimmen, kleur, zoom). De 15, 19 en 21 kanalen modi voegen fijne besturing (16-bit) en extra functies zoals bewegingsmacros toe.

Hoe stel ik het DMX-adres in?

Druk op MENU, navigeer naar Address met de UP/DOWN-toetsen en druk op ENTER. Gebruik UP/DOWN om het gewenste adres (001-512) in te voeren en druk op ENTER om te bevestigen.

Wat moet ik doen als de projector niet reageert?

Controleer de stroomvoorziening, de DMX-kabel en het DMX-adres. Zorg ervoor dat de DMX-modus actief is (Run Mode > DMX). Als het probleem aanhoudt, voer dan een reset uit via het menu Reset Function of Factory Set.

Hoe kan ik de beweging van pan of tilt omkeren?

Ga naar het menu Setup, dan Pan Reverse of Tilt Reverse en stel in op ON om de richting om te keren. Dit past de draairichting aan uw configuratie aan.

Kan ik deze projector buiten gebruiken?

Nee, de Rogue R1 Wash is geclassificeerd als IP20, wat betekent dat hij alleen voor gebruik binnenshuis is ontworpen. Blootstelling aan stof, water of vocht kan het apparaat beschadigen.

Hoe maak ik de lens schoon?

Gebruik een zachte, niet-schurende doek, licht vochtig (schoon water). Gebruik nooit oplosmiddelen, alcohol of agressieve chemicaliën. Reinig regelmatig om oververhitting te voorkomen.

Wat is de levensduur van de LED's?

De LED's van de Rogue R1 Wash hebben een geschatte levensduur van 50.000 uur onder normale gebruiksomstandigheden. De werkelijke levensduur kan variëren afhankelijk van de omgeving en gebruiksfrequentie.

Hoe gebruik ik de kleurkalibratiefunctie?

In het Setup-menu vindt u Color calibration. U kunt kiezen uit Off (vol vermogen), On (fabriekskalibratie) of Custom om handmatig de niveaus van rood, groen, blauw en wit (waarden 100-255) aan te passen. Dit zorgt voor uniforme kleuren tussen meerdere apparaten.

Wat te doen bij condensatie aan de binnenkant?

Als de projector is blootgesteld aan een plotselinge temperatuurverandering (bijv. van koud naar warm), kan er condensatie ontstaan. Laat het apparaat acclimatiseren op kamertemperatuur gedurende minimaal een uur voordat u het inschakelt om elektrische schade te voorkomen.

GEBRUIKSAANWIJZING Rogue R1 Wash Chauvet

Over deze handleiding

De Rogue™ R1 Wash BekNOPte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatatie en specificaties in deze BH können zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

• Open het product NIET. Het bevat geen te onderhonden onderdelen.

• Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wonneer het product Niet worden gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagenaar warme,vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden要去 het product volledig hunnen acclimatiseren aan de omgeving voordat het op stroom worden aangesloten.
• KIJK NIET in de lichtbron wonneer het apparaat is ingeschakeld.
• LET OP: De behuizing van dit product kan het zijn wanner het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50~cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50~cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagenaar warme,vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden要去 het product volledig+kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• GEBRUIK een veiligheidskabel bij het boven het hoofdplaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, groete warmte, water of vochtigheid het hunnen beinvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiliggd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit producte dragen. Draag het product Niet aan de bewegende kop.
• Stop in het geval van ernstige operationele problemen onmiddelijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45^ . Gebruik dit product nicht bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico, of Benelux cunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product returneren.
Maak vanuit de VS, het VK, Ierland, Mexico of Benelux gebruik van de informatatie onder Neem contact met ons op aan het einde van deze BH.

Wat is

RogueTM R1 Wash

• Garantiekaart

inbegren

• Neutrik® powerCON® stroomsnoor

• Beknopte handleiding

• Omegabeugel met bevestigingsapparatur

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100-240 VAC, 50 / 60Hz

Power Linking

U kunt tot 10 Rogue™ R1 Wash -producten koppelen bij 120V , 18 producten bij 208V of 21 producten bij 230V . Dit aantal nicht overschrijden. Power Linkingsnoeren könnenApart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live	Zwart	Bruin	Geel/messing
AC Neutraal	Wit	Blauw	Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wonneer het product Niet worden gebruikt, moet u het product van de stroom afluien door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekeringervangen

1. Ontkoppel dit product van de stroom.

2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouser los van de behuizing.

3. Verwijder de doorgebrande zekering en verrang het met een werkende zekering van hetzelfde type en metdezelfde waarde.
4. Schroef de kap van de zekeringhouser terug en steek de stekker er wee in.

DMX-koppeling

De Rogue™ R1 wash kan met een DMX-controller werken met een 3-pins of 5-pins série DMX-verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De Rogue™ R1 Wash gebruikt een 3- of 5-pins normale DMXgegevensverbinding voor+zijn DMX-personelijkheden: 14CH, 15CH, 19CH, en 21CH. Zie de gebruikershandleiding voor meer informatie over het verbinden e configureren van het product voor DMX-werking.

Montage

Lees alvorens dit producte monteren alle Veiligheidsvoorschriften. Gebruik ten minste c'en montagepunt per product. Controller of de montageklemmen (zoals TRUSST®-klemmen van Chauvet) het gewicht van het producten konnen dragen. Ga voor onsze Chauvet-serie montageklemmen maar www.trusst.com/productcategory/accessories-clamps/.

Montagediagram van het product

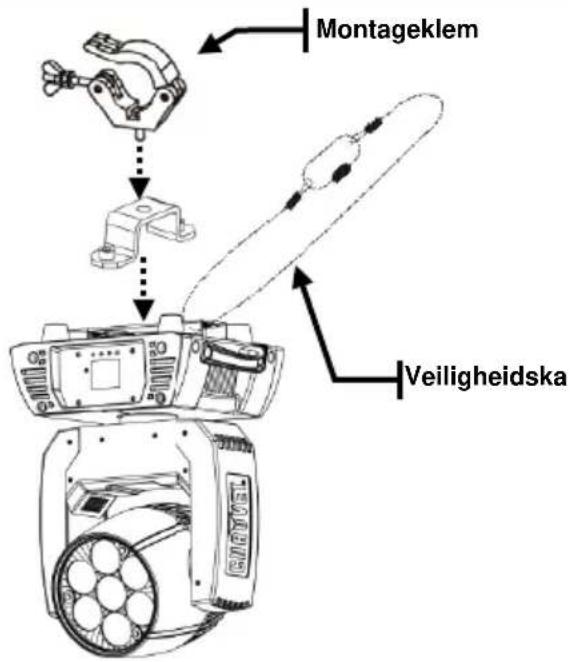

Montage boven het hoofd

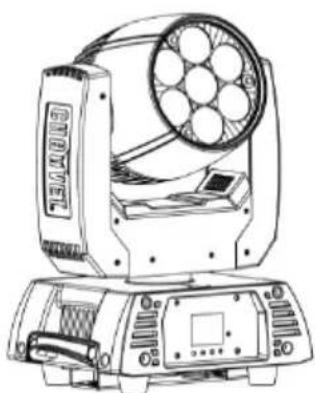

Plaatsing op de vloer

Als slechts een montageklem worden gebruikt, moet een klem met een borgbout gebruikt worden, om onopzettelijk loskommen te vermijden.

Beschrijving bedieningspaneel

Toets	Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of staat de huidige geseleterde waarde in de geseleterde functie
	Navigeert omhoog via het menu of verhoegt de numerieke waarde wanner in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanner in een functie

Menu map

Hoofdniveau	Programmeerniveau				Beschrijving
Address	001-512				Stelt het DMX-startadres in
Run Mode	DMX		14CH		Selecteert de DMX-modus
			15CH
			19CH
			21CH
	Auto Test				Voert de testprocedure van het product UIT
	Manual Test	Pan		000-255	Maakt handmatige bediening möglichk van alle instellenen van het bedieningspaneel
		Tilt
		Dimmer
		Shutter
		Red
		Green
		Blue
		White
		Zoom
Setup	Pan Reverse		OFF		Omgekeerde zwenkbediening
			ON		Normale zwenkbediening
	Tilt Reverse		OFF		Omgekeerde Kantelbediening
			ON		Normale Kantelbediening
	Pan Angle		540		Selecteert het 540° zwenkhoekbereik
			360		Selecteert het 360° zwenkhoekbereik
			180		Selecteert het 180° zwenkhoekbereik
	Tilt Angle		230		Selecteert het 230° Kantelhoekbereik
			180		Selecteert het 180° Kantelhoekbereik
			90		Selecteert het 90° Kantelhoekbereik
	Fans		Auto		Selecteert de bedieningsmodus van de ventilator.
			ECO
			Full
	Display		OFF		Bepaalt of de hintergrondverlichting van het display wel of zich aan blijft nadat de LASTE opdrachtknop is ingedrukt
			ON

Menumap (vervolg)

Hoofdniveau	Programmeerniveaus					Beschrijving
Setup(Cont.)	Screen Rev		OFF			Roteert de weergave van hetbedieningsschem met 180°
			ON			Normale weergave van hetbedieningsschem
	Dimmer Curve		Linear			Lineaire dimmer
			Square			Dimmer met vierkante curve
			I Squa			Dimmer met omgekeerde vierkante curve
			SCurve			Dimmer met S-curve
	Dimmer Speed		Smooth			Langzame (Smooth) of snelle (Fast)dimmercurves
			Fast
	Color calibration	Off				Max. opbrengst wanner RGBW DMX-kanalen bij maximaal vermogen zich
		On				Fabrieksgekalibreerde kleurtemperatuwr wanner RGBW DMX-kanalen bijmaximaal vermogen zich
		Custom	RED		100-255	Handmatige kalibratie vankleurtemperatuwr wanner RGBW DMX-kanalen bij maximaal vermogen zich
			GREEN
			BLUE
	Reset Function	Pan/Tilt		NO		Reset de zwenk-/kantelfuncties�n de startpositie
				YES
		Zoom		NO		Reset alle zoomfuncties�n de startpositie
				YES
		All		NO		Reset alle functies�n de startpositie
				YES
	Factory Set					Zet het product terug�n de oorspronkelijke fabrieksinstellungen
Sys Info	Ver:					Toont de softwareversie
	Running Mode:					Toont de huidige bedrijfsmodus
	Dmx Address:					Toont het huidige DMX-adres
	Temperature:					Toont de producttemperatuur in gradenCelsius
	Fixture Time					Toont de totale bedrijfstijd van het product

DMX-waarden

21CH	Kanaal	Functie	Waarde	Percentage/installing
1	Zwenken		000Ü 255	0-100%
2	Fijn zwenken		000Ü 255	Fijne regeling (16-bit)
3	Kantelen		000Ü 255	0-100%
4	Fijn Kantelen		000Ü 255	Fijne regeling (16-bit)
5	Zwenk-/kantelsnelheid		000Ü 255	0-100%
6	Dimmer		000Ü 255	0-100%
7	Fijne dimmer		000Ü 255	Fijne regeling (16-bit)
8 Sluiter			000Ü 019	Gesloten
			020Ü 024	Open
			025Ü 064	Snel tot langzaam
			065Ü 069	Open
			070Ü 084	Snel aan/afloop uit
			085Ü 089	Open
			090Ü 104	Afloop uit/snel aan
			105Ü 109	Open
			110Ü 124	Willekeurig
			125Ü 129	Open
			130Ü 144	Willekeurig snel/afloop uit
			145Ü 149	Open
			150Ü 164	Willekeurig langzaam aan/snel uit
			165Ü 169	Open
			170Ü 184	Puls
			185Ü 189	Open
			190Ü 204	Willekeurige puls
			205Ü 209	Open
			210Ü 224	Fade aan/uit
			225Ü 229	Open
			230Ü 244	Puls
			245Ü 255	Open
9	Rood		000Ü 255	0-100%
10	Fijn rood		000Ü 255	Fijne regeling (16-bit)
11	Groen		000Ü 255	0-100%
12	Fijn groen		000Ü 255	Fijne regeling (16-bit)
13	Blauw		000Ü 255	0-100%
14	Fijn blauw		000Ü 255	Fijne regeling (16-bit)
15	Wit		000Ü 255	0-100%
16	Fijn wit		000Ü 255	Fijne regeling (16-bit)

DMX-waarden (vervolg)

21CH (vervolg)	Kanaal	Functie	Waarde	Percentage/installing
			000U 004	Open
			005U 009	Kleur 1
			010U 014	Kleur 2
			015U 019	Kleur 3
			020U 024	Kleur 4
			025U 029	Kleur 5
			030U 034	Kleur 6
			035U 039	Kleur 7
			040U 044	Kleur 8
			045U 049	Kleur 9
			050U 054	Kleur 10
			055U 059	Kleur 11
			060U 064	Kleur 12
			065U 069	Kleur 13
			070U 074	Kleur 14
			075U 079	Kleur 15
			080U 084	Kleur 16
			085U 089	Kleur 17
			090U 094	Kleur 18
			095U 099	Kleur 19
			100U 104	Kleur 20
	17 Kleur		105U 109	Kleur 21
			110U 114	Kleur 22
			115U 119	Kleur 23
			120U 124	Kleur 24
			125U 129	Kleur 25
			130U 134	Kleur 26
			135U 139	Kleur 27
			140U 144	Kleur 28
			145U 149	Kleur 29
			150U 154	Kleur 30
			155U 159	Kleur 31
			160U 164	Kleur 32
			165U 169	Kleur 33
			170U 174	Kleur 34
			175U 179	Gesloten
			180U 201	Kleurwijziging met de klok mee, snel tot langzaam
			202U 207	Stop bij huidige kleur
			208U 229	Kleurwijziging gegen de klok in, snel tot langzaam
			230U 234	Gesloten
			235U 249	Kleurbladeren
			250U 255	Gesloten
18	Zoom		000U 255	0-100%

DMX-waarden (ervolg)

21CH (vervolg)	Kanaal	Functie	Waarde	Percentage/installling
19 Bewegingsmacro's			000ÜR 007	Geen functie
			008ÜR 023	Effect 1
			024ÜR 039	Effect 2
			040ÜR 055	Effect 3
			056ÜR 071	Effect 4
			072ÜR 087	Effect 5
			088ÜR 103	Effect 6
			104ÜR 119	Effect 7
			120ÜR 135	Effect 8
			136ÜR 151	Effect 9
			152ÜR 167	Effect 10
			168ÜR 183	Effect 11
			184ÜR 199	Effect 12
			200ÜR 215	Effect 13
			216ÜR 231	Effect 14
			232ÜR 247	Effect 15
			248ÜR 255	Effect 16
20	Beweging macrosnelheid		000ÜR 255	0-100%

DMX-waarden (ervolg)

21CH (vervolg)	Kanaal	Functie	Waarde	Percentage/installing
			000Ü 009	Geen functie
			010Ü 014	Verduistering tijdens zwenken/kantelen (5 sec activeringsvertraging)
			015Ü 019	Geen functie
			020Ü 024	Geen functie
			025Ü 029	Geen functie
			030Ü 034	Geen functie
			035Ü 039	Geen functie
			040Ü 044	Geen functie
			045Ü 049	Geen functie
			050Ü 054	Zwenkreset (5 s activeringsvertraging)
			055Ü 059	Kantelreset (5 s activeringsvertraging)
			060Ü 064	Zoomreset (5 s activeringsvertraging)
			065Ü 069	Geen functie
			070Ü 074	Alles resetten (5 s activeringsvertraging)
			075Ü 079	Geen functie
			080Ü 084	Zwenk/kantelbeweging omdraaien (5 s activeringsvertraging)
21 Regeling			085Ü 089	Zwenkbeweging omdraaien (5 s activeringsvertraging)
			090Ü 094	Kantelbeweging omdraaien (5 s activeringsvertraging)
			095Ü 099	Uitschakelen zwenkbeweging omdraaien (5 s activeringsvertraging)
			100Ü 104	Uitschakelen kantelbeweging omdraaien (5 s activeringsvertraging)
			105Ü 109	Uitschakelen zwenk/kantelbeweging omdraaien (5 s activeringsvertraging)
			110Ü 114	Geen functie
			115Ü 119	Geen functie
			120Ü 124	Zuinige ventilator (5 s activeringsvertraging)
			125Ü 129	Volledige ventilator (5 s activeringsvertraging)
			130Ü 134	Automatische ventilator (5 s activeringsvertraging)
			135Ü 139	Snelle dimmer curve (5 s activeringsvertraging)
			140Ü 144	Gladde dimmer curve (5 s activeringsvertraging)
			145Ü 255	Geen functie

DMX-waarden (vervolg)

19CH	Kanaal	Functie	Waarde	Percentage/installing
	1	Zwenken	000Ü 255	0-100%
	2	Fijn zwenken	000Ü 255	Fijne regeling (16-bit)
	3	Kantelen	000Ü 255	0-100%
	4	Fijn Kantelen	000Ü 255	Fijne regeling (16-bit)
	5	Zwenk-/kantelsnelheid	000Ü 255	0-100%
	6	Dimmer	000Ü 255	0-100%
	7	Fijne dimmer	000Ü 255	Fijne regeling (16-bit)
	8 Sluiter		000Ü 019020Ü 024025Ü 064065Ü 069070Ü 084085Ü 089090Ü 104105Ü 109110Ü 124125Ü 129130Ü 144145Ü 149150Ü 164165Ü 169170Ü 184185Ü 189190Ü 204205Ü 209210Ü 224225Ü 229230Ü 244245Ü 255	GeslotenOpenSnel tot langzaamOpenSnel aan/afloop uitOpenAfloop uit/snel aanOpenWillekeurigOpenWillekeurig snel/afloop uitOpenWillekeurig langzaam aan/snel uItOpenPulsOpenWillekeurige pulsOpenFade aan/uitOpenPulsOpen
	9	Rood	000Ü 255	0-100%
	10	Fijn rood	000Ü 255	Fijne regeling (16-bit)
	11	Groen	000Ü 255	0-100%
	12	Fijn groen	000Ü 255	Fijne regeling (16-bit)
	13	Blauw	000Ü 255	0-100%
	14	Fijn blauw	000Ü 255	Fijne regeling (16-bit)
	15	Wit	000Ü 255	0-100%
	16	Fijn wit	000Ü 255	Fijne regeling (16-bit)

DMX-waarden (vervolg)

19CH (vervolg)	Kanaal	Functie	Waarde	Percentage/installing
			000Ü 004	Open
			005Ü 009	Kleur 1
			010Ü 014	Kleur 2
			015Ü 019	Kleur 3
			020Ü 024	Kleur 4
			025Ü 029	Kleur 5
			030Ü 034	Kleur 6
			035Ü 039	Kleur 7
			040Ü 044	Kleur 8
			045Ü 049	Kleur 9
			050Ü 054	Kleur 10
			055Ü 059	Kleur 11
			060Ü 064	Kleur 12
			065Ü 069	Kleur 13
			070Ü 074	Kleur 14
			075Ü 079	Kleur 15
			080Ü 084	Kleur 16
			085Ü 089	Kleur 17
			090Ü 094	Kleur 18
			095Ü 099	Kleur 19
			100Ü 104	Kleur 20
			105Ü 109	Kleur 21
	17 Kleur		110Ü 114	Kleur 22
			115Ü 119	Kleur 23
			120Ü 124	Kleur 24
			125Ü 129	Kleur 25
			130Ü 134	Kleur 26
			135Ü 139	Kleur 27
			140Ü 144	Kleur 28
			145Ü 149	Kleur 29
			150Ü 154	Kleur 30
			155Ü 159	Kleur 31
			160Ü 164	Kleur 32
			165Ü 169	Kleur 33
			170Ü 174	Kleur 34
			175Ü 179	Gesloten
			180Ü 201	Kleurwijziging met de klok mee, snel tot langzaam
			202Ü 207	Stop bij huidige kleur
			208Ü 229	Kleurwijziging gegen de klok in, snel tot langzaam
			230Ü 234	Gesloten
			235Ü 249	Kleurbladeren
			250Ü 255	Gesloten
18	Zoom		000Ü 255	0-100%

DMX-waarden (vervolg)

19CH (vervolg)	Kanaal	Functie	Waarde	Percentage/installing
			000\(\hat{U}\) 009	Geen functie
			010\(\hat{U}\) 014	Verduistering tijdens zwenken/kantelen (5 sec activeringsvertraging)
			015\(\hat{U}\) 019	Geen functie
			020\(\hat{U}\) 024	Geen functie
			025\(\hat{U}\) 029	Geen functie
			030\(\hat{U}\) 034	Geen functie
			035\(\hat{U}\) 039	Geen functie
			040\(\hat{U}\) 044	Geen functie
			045\(\hat{U}\) 049	Geen functie
			050\(\hat{U}\) 054	Zwenkreset (5 s activeringsvertraging)
			055\(\hat{U}\) 059	Kantelreset (5 s activeringsvertraging)
			060\(\hat{U}\) 064	Zoomreset (5 s activeringsvertraging)
			065\(\hat{U}\) 069	Geen functie
			070\(\hat{U}\) 074	Alles resetten (5 s activeringsvertraging)
			075\(\hat{U}\) 079	Geen functie
	19 Regeling		080\(\hat{U}\) 084	Zwenk/kantelbeweging
				omdraaien (5 s activeringsvertraging)
			085\(\hat{U}\) 089	Zwenkbeweging omdraaien (5 s activeringsvertraging)
			090\(\hat{U}\) 094	Kantelbeweging omdraaien (5 s activeringsvertraging)
			095\(\hat{U}\) 099	Uitschakelen zwenkbeweging omdraaien (5 s activeringsvertraging)
			100\(\hat{U}\) 104	Uitschakelen kantelbeweging omdraaien (5 s activeringsvertraging)
			105\(\hat{U}\) 109	Uitschakelen zwenk/kantelbeweging omdraaien (5 s activeringsvertraging)
			110\(\hat{U}\) 114	Geen functie
			115\(\hat{U}\) 119	Geen functie
			120\(\hat{U}\) 124	Zuinige ventilator (5 s activeringsvertraging)
			125\(\hat{U}\) 129	Volledige ventilator (5 s activeringsvertraging)
			130\(\hat{U}\) 134	Automatische ventilator (5 s activeringsvertraging)
			135\(\hat{U}\) 139	Snelde dimmer curve (5 s activeringsvertraging)
			140\(\hat{U}\) 144	Gladde dimmer curve (5 s activeringsvertraging)
			145\(\hat{U}\) 255	Geen functie

DMX-waarden (ervolg)

15CH	Kanaal	Functie	Waarde	Percentage/installing
	1	Zwenken	000Ü 255	0-100%
	2	Fijn zwenken	000Ü 255	Fijne regeling (16-bit)
	3	Kantelen	000Ü 255	0-100%
	4	Fijn kantelen	000Ü 255	Fijne regeling (16-bit)
	5	Zwenk-/kantelsnelheid	000Ü 255	0-100%
	6	Dimmer	000Ü 255	0-100%
	7	Fijne dimmer	000Ü 255	Fijne regeling (16-bit)
	8 Sluiter		000Ü 019020Ü 024025Ü 064065Ü 069070Ü 084085Ü 089090Ü 104105Ü 109110Ü 124125Ü 129130Ü 144145Ü 149150Ü 164165Ü 169170Ü 184185Ü 189190Ü 204205Ü 209210Ü 224225Ü 229230Ü 244245Ü 255	GeslotenOpenSnel tot langzaamOpenSnel aan/afloop UITOpenAfloop UIT/snel aanOpenWillekeurigOpenWillekeurig snel/afloop UITOpenWillekeurig langzaam aan/snel UITOpenPulsOpenWillekeurige pulsOpenFade aan/uitOpenPulsOpen
	9	Rood	000Ü 255	0-100%
	10	Groen	000Ü 255	0-100%
	11	Blauw	000Ü 255	0-100%
	12	Wit	000Ü 255	0-100%

DMX-waarden (vervolg)

15CH (vervolg)	Kanaal	Functie	Waarde	Percentage/installing
			000Ü 004	Open
			005Ü 009	Kleur 1
			010Ü 014	Kleur 2
			015Ü 019	Kleur 3
			020Ü 024	Kleur 4
			025Ü 029	Kleur 5
			030Ü 034	Kleur 6
			035Ü 039	Kleur 7
			040Ü 044	Kleur 8
			045Ü 049	Kleur 9
			050Ü 054	Kleur 10
			055Ü 059	Kleur 11
			060Ü 064	Kleur 12
			065Ü 069	Kleur 13
			070Ü 074	Kleur 14
			075Ü 079	Kleur 15
			080Ü 084	Kleur 16
			085Ü 089	Kleur 17
			090Ü 094	Kleur 18
			095Ü 099	Kleur 19
			100Ü 104	Kleur 20
	13 Kleur		105Ü 109	Kleur 21
			110Ü 114	Kleur 22
			115Ü 119	Kleur 23
			120Ü 124	Kleur 24
			125Ü 129	Kleur 25
			130Ü 134	Kleur 26
			135Ü 139	Kleur 27
			140Ü 144	Kleur 28
			145Ü 149	Kleur 29
			150Ü 154	Kleur 30
			155Ü 159	Kleur 31
			160Ü 164	Kleur 32
			165Ü 169	Kleur 33
			170Ü 174	Kleur 34
			175Ü 179	Gesloten
			180Ü 201	Kleurwijziging met de klok mee, snel tot langzaam
			202Ü 207	Stop bij huidige kleur
			208Ü 229	Kleurwijziging gegen de klok in, snel tot langzaam
			230Ü 234	Gesloten
			235Ü 249	Kleurbladeren
			250Ü 255	Gesloten
14	Zoom		000Ü 255	0–100%

DMX-waarden (ervolg)

15CH (vervolg)	Kanaal	Functie	Waarde	Percentage/installing
			000U 009	Geen functie
			010U 014	Verduistering tijdens zwenken/kantelen(5 sec activeringsvertraging)
			015U 019	Geen functie
			020U 024	Geen functie
			025U 029	Geen functie
			030U 034	Geen functie
			035U 039	Geen functie
			040U 044	Geen functie
			045U 049	Geen functie
			050U 054	Zwenkreset (5 s activeringsvertraging)
			055U 059	Kantelreset (5 s activeringsvertraging)
			060U 064	Zoomreset (5 s activeringsvertraging)
			065U 069	Geen functie
			070U 074	Alles resetten (5 s activeringsvertraging)
			075U 079	Geen functie
	15 Regeling		080U 084	Zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)
			085U 089	Zwenkbeweging omdraaien (5 s activeringsvertraging)
			090U 094	Kantelbeweging omdraaien (5 s activeringsvertraging)
			095U 099	Uitschakelen zwenkbeweging omdraaien(5 s activeringsvertraging)
			100U 104	Uitschakelen kantelbeweging omdraaien(5 s activeringsvertraging)
			105U 109	Uitschakelen zwenk/kantelbeweging omdraaien(5 s activeringsvertraging)
			110U 114	Geen functie
			115U 119	Geen functie
			120U 124	Zuinige ventilator (5 s activeringsvertraging)
			125U 129	Volledige ventilator (5 s activeringsvertraging)
			130U 134	Automatische ventilator (5 s activeringsvertraging)
			135U 139	Snelle dimmer curve (5 s activeringsvertraging)
			140U 144	Gladde dimmer curve (5 s activeringsvertraging)
			145U 255	Geen functie

DMX-waarden (ervolg)

14CH	Kanaal	Functie	Waarde	Percentage/installing
	1	Zwenken	000Ü 255	0-100%
	2	Fijn zwenken	000Ü 255	Fijne regeling (16-bit)
	3	Kantelen	000Ü 255	0-100%
	4	Fijn Kantelen	000Ü 255	Fijne regeling (16-bit)
	5	Zwenk-/kantelsnelheid	000Ü 255	0-100%
	6	Dimmer	000Ü 255	0-100%
	7 Sluiter		000Ü 019020Ü 024025Ü 064065Ü 069070Ü 084085Ü 089090Ü 104105Ü 109110Ü 124125Ü 129130Ü 144145Ü 149150Ü 164165Ü 169170Ü 184185Ü 189190Ü 204205Ü 209210Ü 224225Ü 229230Ü 244245Ü 255	GeslotenOpenSnel tot langzaamOpenSnel aan/afloop uitOpenAfloop uit/snel aanOpenWillekeurigOpenWillekeurig snel/afloop uitOpenWillekeurig langzaam aan/snel uitOpenPulsOpenWillekeurige pulsOpenFade aan/uitOpenPulsOpen
	8	Rood	000Ü 255	0-100%
	9	Groen	000Ü 255	0-100%
	10	Blauw	000Ü 255	0-100%
	11	Wit	000Ü 255	0-100%

DMX-waarden (ervolg)

14CH (vervolg)	Kanaal	Functie	Waarde	Percentage/installing
			000U 004	Open
			005U 009	Kleur 1
			010U 014	Kleur 2
			015U 019	Kleur 3
			020U 024	Kleur 4
			025U 029	Kleur 5
			030U 034	Kleur 6
			035U 039	Kleur 7
			040U 044	Kleur 8
			045U 049	Kleur 9
			050U 054	Kleur 10
			055U 059	Kleur 11
			060U 064	Kleur 12
			065U 069	Kleur 13
			070U 074	Kleur 14
			075U 079	Kleur 15
			080U 084	Kleur 16
			085U 089	Kleur 17
			090U 094	Kleur 18
			095U 099	Kleur 19
			100U 104	Kleur 20
			105U 109	Kleur 21
	12 Kleur		110U 114	Kleur 22
			115U 119	Kleur 23
			120U 124	Kleur 24
			125U 129	Kleur 25
			130U 134	Kleur 26
			135U 139	Kleur 27
			140U 144	Kleur 28
			145U 149	Kleur 29
			150U 154	Kleur 30
			155U 159	Kleur 31
			160U 164	Kleur 32
			165U 169	Kleur 33
			170U 174	Kleur 34
			175U 179	Gesloten
			180U 201	Kleurwijziging met de klok mee, snel tot langzaam
			202U 207	Stop bij huidige kleur
				Kleurwijziging gegen de klok in, snel tot
			208U 229	langzaam
			230U 234	Gesloten
			235U 249	Kleurbladeren
			250U 255	Gesloten
13	Zoom		000U 255	0-100%

DMX-waarden (vervolg)

14CH (vervolg)	Kanaal	Functie	Waarde	Percentage/installing
			000U 009	Geen functie
			010U 014	Verduisteringijdens zwenken/kantelen (5 sec activeringsvertraging)
			015U 019	Geen functie
			020U 024	Geen functie
			025U 029	Geen functie
			030U 034	Geen functie
			035U 039	Geen functie
			040U 044	Geen functie
			045U 049	Geen functie
			050U 054	Zwenkreset (5 s activeringsvertraging)
			055U 059	Kantelreset (5 s activeringsvertraging)
			060U 064	Zoomreset (5 s activeringsvertraging)
			065U 069	Geen functie
			070U 074	Alles resetten (5 s activeringsvertraging)
			075U 079	Geen functie
			080U 084	Zwenk/kantelbeweging omdraaien (5 s activeringsvertraging)
14 Regeling			085U 089	Zwenkbeweging omdraaien (5 s activeringsvertraging)
			090U 094	Kantelbeweging omdraaien (5 s activeringsvertraging)
			095U 099	Uitschakelen zwenkbeweging omdraaien (5 s activeringsvertraging)
			100U 104	Uitschakelen kantelbeweging omdraaien (5 s activeringsvertraging)
			105U 109	Uitschakelen zwenk/kantelbeweging omdraaien (5 s activeringsvertraging)
			110U 114	Geen functie
			115U 119	Geen functie
			120U 124	Zuinige ventilator (5 s activeringsvertraging)
			125U 129	Volledige ventilator (5 s activeringsvertraging)
			130U 134	Automatische ventilator (5 s activeringsvertraging)
			135U 139	Snelle dimmercurve (5 s activeringsvertraging)
			140U 144	Gladde dimmercurve (5 s activeringsvertraging)
			145U 255	Geen functie

Contact Us WORLD HEADQUARTERS - Chauvet

General Information

Address: Stokstraat 18

9770 Kruishoutem

Belgium

Voice: [phone]

Technical Support

Email: [e-mail]

World Wide Web

www.chauvetlighting.eu
