GEBRUIKSAANWIJZING GTSFSB04 QUIGG

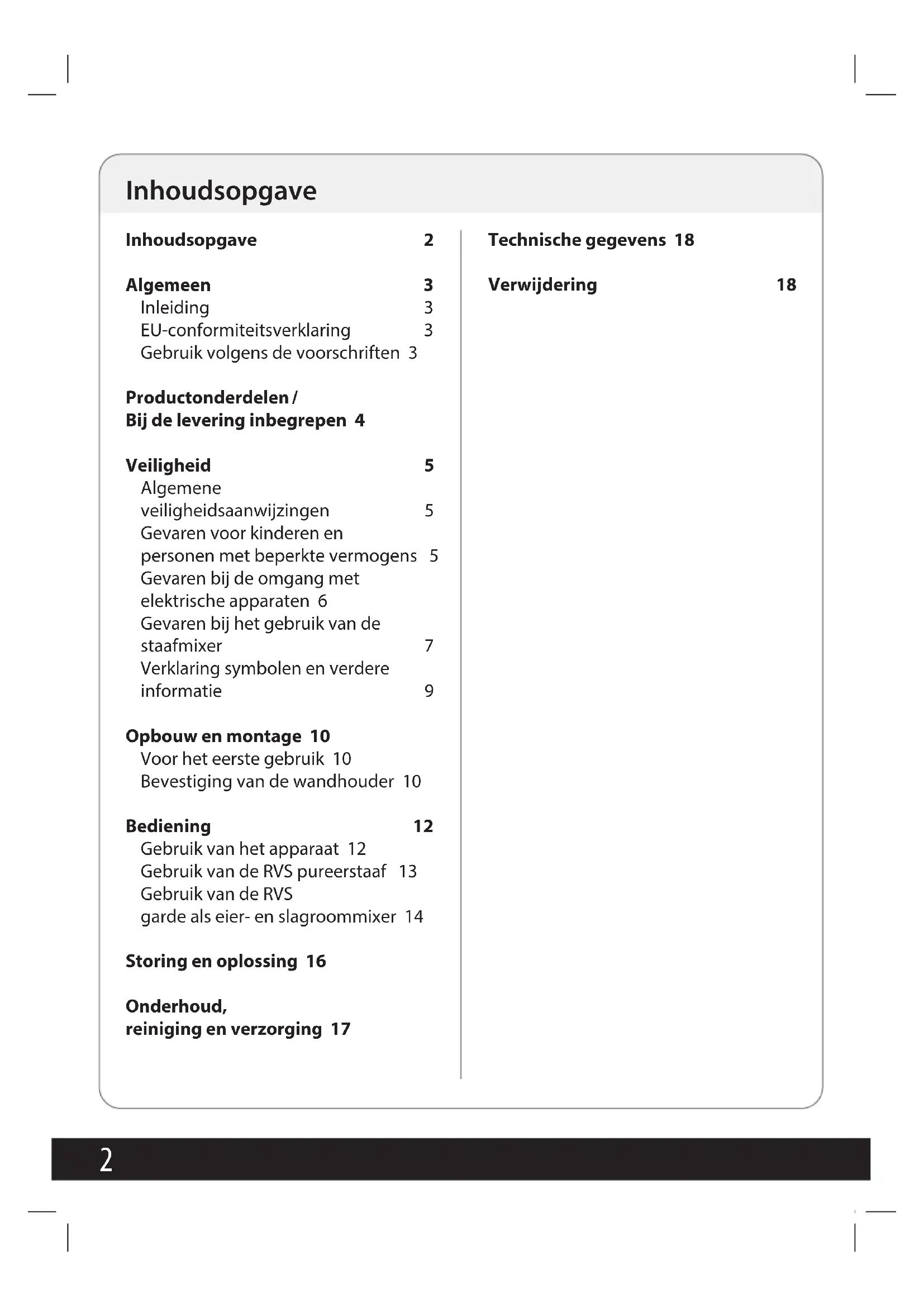

EU-conformiteitsverklaring 3

Gebruik volgens de voorschriften 3

Productonderdelen/

Bij de levering inbegrepen 4

Veiligheid 5

Algemene veiligheidsaanwijzingen 5

Gevaren voor kinderen en personen met beperkte vermogens 5

Gevaren bij de omgang met
elektrische apparaten 6
Gevaren bij het gebruik van de
staafmixer

Verklaring symbolen en verdere informatie 9

Opbouw en montage 10

Voor het eerste gebruik 10
Bevestiging van de wandhouder 10

Bediening 12

Gebruik van het apparaat 12
Gebruik van de RVS pureerstaaf 13

Gebruik van de RVS
garde als eier- en slagroommixer 14

Storing en oplossing 16

Onderhoud, reiniging en verzorging 17

Hartelijk dank dat u gekozen heeft voor een staafmixerset van Quigg. Hiermee hebt u een kwalitatief hoogwaardig product aangeschaft, dat voldoet aan de hoogste prestatie- en veiligheidsstandaards. Voor de juiste omgang en een lange levensduur raden wij u aan de volgende aanwijzingen in ache te nemen.

Lees de handleiding en vooral de veiligheidsaanwijzingen zorgvul-dig door,voordat u het apparaat in gebruik neemt.U vindt een aantal belangrijke en nuttige aanwijzingen die voor het in gebruik nemen door iedere gebruiker begrepen en opgevolgd要去en worden.Bewaar de bedieningshandleiding en geefdezeme als u het apparaat aan iemand anders geeft.

EU-conformiteitsverklaring

De EU-conformiteitsverklaring kan bij de fabrikant/importeur worden aangevraagd.

CE Producten met CE-markering voldoen aan de eisen van alle toepasselijkke EG-richtlijnen. Het apparaat voldoet aan de eisen van de Duitse wet op productveiligheid. Dit wordt aangetoond met het GS-teken van het onafhankelijkte testinstituut:

Gebruik volgens devoorschriften

Het apparaat is uitsluitend bestemd voor het pureren, roeren, mixen, kloppen en klutsen van�aarvoor geschikte levensmiddelen. Bovendien is het apparaat Niet bestemd voor commercieel gebruik, maar uitsluitend voor gebruik in de privéhuishouding. le-dere andere toepassing van of wijziging aan het apparaat is Niet volgens de voorschriften en is principeel verboden. Voor schade die ontstaan is door nicht reglementair gebruik of een verkeerde bediening, kan geen aansprakelijkheid geac- cepteerd worden.

Uitgever van de handleiding:

Globaltronics GmbH & Co. KG

BeidenMuhren5

20457 Hamburg, Duitsland

Productonderdelen / Bij de levering inbegrepen

A) Snelheidsregelaar
B) AAN-toets (activeren van de ingestelde snugheid)
C) Turbotoets
D) Aandrijfunit
E) RVS pureerstaaf met pureermes
F) Gardehouser

G) Garde
H) Maat-en mixbeker
I) Wandhouser incl. schroeven en pluggen
J) Kunststof opzetstuk
K) Bedieningshandleiding en garantiekaart (zonder afb.)

Technische en optische wijzigingen voorbehouden.

Veiligheid

Lees alle onderstaande veiligheidsaanwijzingen zorgvuldig en neem deze in acht. Bij het Niet in acht nemen bestaat er gevaar voor ernstige ongelukken en verwondingen en het risico voor materiele schade en schade aan het apparaat.

Algemene veiligheids-aanwijzingen

Gevaren voor kinderen en personen met beperkte vermogens

• Dit apparaat kan gebruikt worden door Personen met een verminderd fysiek, sensorisch of mental vermogen of gebrek aan ervaring en/of kennis, als zich onder toezicht staan of geinstrueerd werden voor het veilige gebruik van het apparaat en de waaruit volgende bevaren begrepen hebben.

• Dit apparaat mag nicht gebruikt worden door kinderen. Houd het apparaaten het netsnoer buiten het bereik van kinderen.

• Kinderen mogen nicht met het apparaat spelen. Kinderen herkennen het gevaar Niet dat ontstaan kan bij het omgaan met elektrische apparaten. Gebruik en bewaar het apparaat waarbom buiten het bereik van kinderen. Laat het netsnoer Niet maar beneden hangen, zodater Niet aan getrokken kan worden.
• Houd het verpakkingsmaterial verwijderd van kinderen - verstikkingsgevaar!

Gevaren bij de omgang met elektrische apparaten

• Sluit het apparaat alleen aan een volgens de voorschriften geinstallerd, (geaard) stopcontact, met een netspanning die overeenkomt met die op het typeplaatje.
• Als het netsnoer van dit apparaat beschadigd raakt, moet het verrangen worden door de fabrikant, diens klantenservice of een soortgelijk gekwalificeerde persoon om gevaarlijke situatuies te voorkomen.
• Reparaties mogen alleen uitgevoerd worden door erkende servicestations. Niet deskundig gerepareerde apparaten zich een gevaar voor de gebruiker.
• Zet het apparaat.altijduit en haal de stekker uithet stopcontact,als u hetapparaat zonder toezichtlaat,voordatu accessoiresaanbrengt of verwijdert envoordat u het reinigt.Trek altijd de stekker uithet

stopcontact, trek nooit aan het netsnoor! Gevaar voor een elektrische schok!

• Om oncevallen te voorkomen, mogen er nooit meerere huishoudelijk apparaten tegelijk op hetzelfde stopcontact aangesloten worden (bijv. met een 3-weg stekker).

• Het apparaat nooit in water dompelen en nicht buiten gebruiken, omdat het Niet blootgesteld mag worden aan regen of ander vocht!

• Gevaar voor een elektrische schok!

• Als het apparaat toch in het water gevalen is, trek dan eerst de stekker er uit en haal dan het apparaatuit het water! Gebruik het apparaat daarna Nieteer, maar LAST het eerst controeren door een erkend servicestation. Dit geldt ook als het netsnoer of het apparaat beschadigd is en als het apparaat geallen is. Gevaar voor een elektrische schok!

• Zorg er voor dat het snoer of het apparaat nooit op een heet oppervlak of in de buurt van warmtebronnen gelegd of gezet worden. Leg het snoer zo neer dat het Niet in contact komt met hete of scherpe voorwerpen. Gevaar voor een elektrische schok!

• Knik het netsnoor in geen geval,want dit kan leiden tot een breuk in het snoer. Gevaar voor een elektrische schok!
• Gebruik het apparaat nicht, als u op een natte ondergrond staat of als uw handen of het apparaat nat+zijn. Gevaar voor een elektrische schok!
• Open het apparaat nooit zich en probeer nicht om met metalen voorwerpen binnen in het apparaat te komen. Gevaar voor een elektrische schok!

Gevaren bij het werkken met de staafmixer

• Gebruik dit apparaat alleen zoals beschreiben in deze bedieningshandleiding en neem alle veiligheidsaanwijzingen in acht. Misbruik kan verwondingen veroorzaken.
• Voordat u het apparaat gaat gebruiken, moet u het absolut in een kom houden - nooit erbuiten! Gebruik alleen de meegeleverde originele accessoires. Door de scherpe kanten van het pureermes in combinatie met het hoge toerental is er groot gevaar voor ernstige verwonden, als u Niet oplet!
• De stekker van de staafmixer要去 als het stopcontact gehaald worden, als er geen toezicht aanwezig is en voor het monteren,uit elkaar halen of het reinigen.

• Het apparaat incl. alle accessoires is nicht geschikt voor het pureren of hakken van bevroren levensmiddelen. Als deze aanwijzing Niet in alot genomen wordt,ervalt elke aanspraak op garantie,als er hieruit schade ontstaat aan het apparaat.

• Om lang plezier te hebben van dit product, moeten de opgegeven KB-tijden aangehouden worden. De KB-tijd is een technische uitdrukking die de bedrijfstijd van het apparaat aangeeft. Hiermee worden de ononderbroken werkung van het apparaat bedoeld in combinatie met de verschillende accessoires. Na het bereiken van de opgegeven bedrijfstijd要去 het apparaat uit gezet worden. Als het afgekoeld is tot kamertemperatuur,kest u het wee gebruiken. De bedrijfstijd is afhankelijk van de manier van werken.

• Gebruik de staafmixer in combinatie met de RVS pu-reerstaaf algijd korter dan een minuut en bij gebruik van de roerhaak maximaal twee minuteschalter elkaar. Na voldoende afkoeling kan het apparaat opnieuw worden gebruikt.
• Voor optimale resultaten en een lange levensduur van het apparaat, raden wij u aan bij het malen van harde levensmiddelen (zoals wortels)dezete malen in combinatie met

water in een verhouding van 2 (levensmiddel) op 3 (water).

• Gebruik het apparaat alleen voor het pureren, roeren, mixen, kloppen en klutsen van waarvoor geschikte levensmiddelen, in geen geval voor andere doeleinden!
• Let goed op bij het omgaan met hete levensmiddelen! Verbrandingsgevaar! Zet het apparaat pas aan, als het in de hete levensmiddelen ondergedompeld is om het risico van spatten te verminderen!
• Schakel het apparaat uit en haal de stekker uit het stopcontact,voordat u bewegen de delen aanraakt of accessoires verwisselt.
• Voorkom het contact met bewegende onderdelen. Om persoonlijk letsel of materiele schade te voorkomen,要去 erop letten datijdens het mixen handen, haren, kledingstukken en andere voorwerpen nicht in contact komen met bewegende onderdelen.
• Let goed op bij het omgaan met de messen. Deze zijn heel scherp, raak de mes

sen nicht met blote handen aan! Laat kinderen nicht in de buurt van de messen komen. Gebruik in geen geval beschadigde messen. Wijs ook andere gebruikers op de bevaren.

• Gebruik alleen originele accessoires. Bij het gebruik van Niet originele accessoires要去 rekening gehonden

worden met een verhoogd gevaar voor ongevalten. Bij ongevalten of schade met Niet originele accessoires vertalt elke aansprakelijkheid. Bij het gebruik van vreemde accessoires en de waaruit voortvloeende schade aan het apparaat vertalt elke aanspraak op garantie.

Verklaring symbolen en verdere informatie

De volgende symbolen en signaalwoorden worden in deze bBedieningshandleiding, op het apparaat en/of op de verpakking gezruikt of dienen voor de weergave van extra informatie.

Bedieningshandleiding lezen en in ache nemen!

Belangrijke veiligheidsaanwijzingen worden gekenmerkt met dit symbool.

Gevaar – met betrekking tot persoonlijk letsel
Let op – met betrekking tot materiële schade

Belangrijke informatie worden gekenmerkt met dit symbol

Dit symbol kenmerkt elektrische apparaten van veiligheidsklasse II.

Dit symbolism wijst op speciale voorschriften voor de verwijdering van oude apparaten (zie hoofdstuk, Afvalverwijdering').

Opbouw en montage

Voor het eerste gebruik

Controller het apparaat na het uitpakken op volledigheid en eventuele transportschade om gevaarlijke situatuies te voorkomen. Gebruik het in geval van twijfel Niet, maar neem in dat geval contact op met once klantenservice. Het serviceadres vindt u in once Garantiebepalingen op de Garantiekaart.

Uw apparaat bevindt zich in een verpakking om het te beveiliggen gegen transportschade.

Haal het apparaat voorzichtiguit zichn verpakking.
- Verwijder alle delen van de verpakking.
- Verwijder de stofresten van de verpakking van het apparaat en alle accessoires volgens de opgaven in hoofdstuk "Onderhoud, reiniging en verzorging".

Bevestiging van de wandhouder

Let op! Controller voor het boren eerst of er zich geen leidingen in de wand bevinden! Gebruik eventuele een kabeldetector.

In de meegeleverde wandhouser (I) bevinden zich 2 boorgaten, die aangebracht zich in een horizontale afstand van 48mm (centrum tot centrum). Denk er aan dat het rechter boorgat 2mm lager zit dan het linker boorgat.
- Markeer nu op de wand, op het punt waar u de wandhouser (I) wilt aanbrengen, eerst het linker boorgat (centrum), meet dan een afstand van 48mm (centrum tot centrum) horizontaalaarrechts af en van waaruit 2mm verticaalaar beneden en markeeraar de positie van het rechter boorgat.
- Boor nu twee gaten met een voor de pluggen passende boordiameter op de eerder gemarkeerde posities in de wand.
- Steek nu de pluggen in de geboorde gaten. De pluggen要去en helemaal in de gaten zitten.
- Houd de wandhouder (l) nu met de smalle, platte kant gegen de wand, zodat de schroefgaten van de wandhouder (l) op een lijn liggen met degaten in de wand.

• Draai nu de bij de levering zittende schroeven met de wijzers van de klok mee in de pluggen in de wand met een waarvoor geschikte schroe-vendraier.

U kunt nu de aandrijfunit (D) (met opgezette RVS pureerstaaf (E) of met de opgezette garde-unit (F) + (G)) in de linker, grotere opening hangen en het in lussen opgerolde netsnoer in de rechter, Kleinere opening fixeren.

De wandhouder kan ook gebruikt worden voor het opbergen van de gardehouser (F) en van de garde (G) en het apparaat kan opgehangen worden aan de ophanglus bij de snoerinvoer.

Bediening

Gebruik van het apparatus

Om lang plezier te hebben van dit product, moeten de opgegeven KB-tijden aangehouden worden. De KB-tijd is een technische uitdukking die de bedrijftstijd van het apparaat aangeeft. Hiermee worden de ononderbroken werkung van het apparaat bedoeld in combinatie met de verschillende accessoires.

Na het bereiken van de opgegeven bedrijftstijd要去 het apparaat uitgezet en de stekker uit het stopcontact gehaald worden. Als het afgekoeld is tot kamertemperatuur,kest u het weer gebruiken.

Gebruik de staafmixer in combinatie met de RVS pureerstaaf algijd korte dan een minuut en bij gebruik van de roerhaak maximaal twee minutes afterward elkaar. Na voldoende afkoeling kan het apparaat opnieuw worden gebruikt.

Laat het apparaat afkoelen tot kamertemperatuur voordat u het wee gebruikt.

Aanwijzing voor het gebruikt van de maat- en mixbeker: voor het pureren of mixen mag u de beker Niet verdervullen dan tot aan de 500 ml-markering, omdat de gemulde vloeistof langs

de wanden van de beker omhoogklint onder invloed van de centrifugale kracht. Als u de beker vult tot boven de 500 ml-markering zou er vloeistofuit de beker hunnen spatten.

Uw apparaat is uitgerust met een snugheidsregelaar (A) waarmee u het gewenste toerental van het gebruike opgezette accessoire (pureerstaaf of garde) maar wens in kunt stellen. De snugheid/het toerental wordt hoger met een draai van de snugheidsregelaar met de wijzers van de klok mee en wordt lager met een draai gegen de wijzers van de klok in. De markeringen 1-5 dienen aanbij als orientatie voor het ingestelde toerental, waar bij het toerental van 1aar 5 toeneemt.

De ingestelde snugheid/het toerental wordt dan geactiveerd door op de AAN-toets (B) te drukken. Bovendien beschikt de staafmixer over een turbofunctie die u met behulp van de turbotoets (C) kut activeren. Door op de turbotoets (C) te drukken wordt de maximale snugheid resp. het maximale toerental van het apparaat geactiveerd (komt overeen met instelling 5 op de snugheidsregelaar). De turbotoets (C) kan op elk moment gebruikt worden en komt overeen met de hoogste, op de snugheidsregelaar (A instelbare snugheid/toerental.

Gebruik van de RVS pureerstaaf

Gebruik het apparaat korte dan een minuut als u het zonder onderbreking gelebruikt. Laat het apparaat eerst afkoelen tot kamertempoatuur voordat u het opnieuw gelebruikt.

Bij de levering is een kunststof opzetstuk inbegrepen. Dit kurz u op de onderkant van de RVS pureerstaaf aanbrengen als u ingredienten in kwetsbare schalen verwerkt. Het kunststof opzetstuk voorkomt dat de bodem van de betre Ende schaal of kom bekrast worden tijdens het pureren. U kurz aan de vorm zien hoe het kunststof opzetstuk op de RVS pureerstaaf aangebracht要去 worden. Zorg ervoor dat het goed en stevig vastzit.

• Zet nu de RVS pureerstaaf (E) op de aandrijfunit (D). U herkent aan de vorm van de RVS pureerstaaf en de aandrijfunit (D) hoe de beiden onderdelen in elkaar gezet要去en worden. Steek de beiden onderdelen helemaal in elkaar, totdat ze vergrendeld zich met een hoor- en voelbare klik.

• Houd de pureerstaaf (E).altijd verticaal in de kom en in de ingredienten, die u wilt verwerken.

• Sluit het apparaat aan op een stopcontact. Zorg er waar bij voor dat het stopcontact goed bereikbaar is.

• Pak het apparaat met een hand vast.

Aanwijzing: wij raden u aan het mix-of roerproces aktijd met de laagste ingestelde slelheid te beginnen en de slelheid/het toerental indien nodig te verhogen met behulp van de slelheidsregelaar (A).

• Druk daarna met de wijs- of middelvinger van de hand alaar gelang de behoefte op de AAN-toets (B) om het apparaat te gebruiken met de ingestelde slelheid of druk op de turbotoets (C), als u het hele vermogen of toerental wilt gebruiken.

Doe de te verwerken ingredienten in een zo hoog möglichke kom of als alternatief in de maat- en mixbeker (H). Als u aardappels of groente wilt pureren, kurz u dat direct in de "hete" pan doeon.

Haal de stekker uit het stopcontact, als u klaar bent met het mixen! Laat het apparaat na elk gebruik afkoelen tot kamertemperatuur.

Om de RVS pureerstaaf (E) te ontgren-delen, drukt u de beiden aan het onderste uiteinde van de aandrijfunit (D) aan de zichkant aangebrachte ontgrendelknuppen in en haalt u de RVS pureer-staaf (E) van de aandrijfunit (D).

Gebruik van de RVS garde als eier- en slagroommixer

Gebruik het apparaat nicht langer dan 2 minuit zonder onderbreking. Laat het apparaat eerst afkoelen tot kamertemperatuur voordat u het opnieuw gebruikt.

• Steek volgens de afbeelding voor het gebruik eerst de garde (G) in dekleine opnameopening van de gardehouder (F) en druk de garde (G) in de opening tot deze hoorbaar en voelbaar vastklikt. Zo krijgt u de garde-unit (F + G)
• Zet nu de garde-unit (F + G) op de aandrijfunit (D). U herkent aan de vorm van de garde-unit (F + G) en de aandrijfunit (D) hoe de onderden in elkaar gezet moeten worden. Steek de beiden onderden helemaal in elkaar, totdat.Deze hoor-en voelbaar vastklikken.

De garde (G) haalt u er weefer af door de garde-unit (F + G) met bezelfde werkwijze als bij de RVS pureerstaaf (F) te ontgren-delen en van de aandrijfunit (D) te halen. Daarna trekt u de garde (G)uit de gardehouder (F).

Doe nu het eiwit of de slagroom in een zo hoog möglichke kom of eventueel in de maat- en mixbeker (H).

Houd de garde (G).altijd vertical in de kom en in de ingredienten die u wilt verwerken.

• Sluit het apparaat aan op een stopcontact. Zorg er waar bij voor dat het stopcontact goed bereikbaar is.
• Pak het apparaat met een hand vast.

Aanwijzing: wij raden u aan het mix-of roerproces altijd met de laagste ingestelde slelheid te beginnen en de slelheid/het toerental indien nodig te verhogen met behulp van de slelheidsregelaar (A).
- Druk daarna met de wijsvinger op de AAN-toets (B) om het apparaat te gebruiken met de ingestelde snugheid.

Houd de kom met de andere hand vast, zodate hij onder de druk van het draaiende apparaat Niet van de werkplek glijdt.

Hierna vindt u een bewerkingsadvies als orientatie voor de hoeveelheidverhoudingen en bewerkingsstijden voor het gebruik van de garde-unit.

Ingredients:

Eiwit van 4 eieren

Bereiding:

Bewerkingstijd: 2 minutes

Rusttijd: 30 minutes

Snelheidsstand: TURBO

Trek de stekker uit het stopcontact als u klaar bent met het mix- of roerproces! Laat het apparaat na elk gebruik afkoelen tot kamertempoatuur.

Storing en oplossing

Storing: Oorzaak: Oplossing:
Het apparaat doet—helemaal niets.	De stroomvoorziening is onderbroken.	Steek de stekker in het stopcontact.
	Toets Niet goed ingedrukt. Pak	het apparaat met=eén hand vast en druk met de wijs- of mid-delvinger op de desbetreffende toets om met het apparaat te werken.
Het mes of de garde is geblokkeerd.	Gebruik van ongeschikte (te harde of bevroren) levensmiddelen.	Gebruik alleen waarvoor geschikte levensmiddelen om te pureren of te kloppen.

Neem bij hier Niet vermelde storingen a.u.b. contact op met once klantenservice. Onze adviseurs helpen u graag verdter. Het serviceadres vindt u in once Garantie-bepalingen op de apart bijgevoegde Garantiekaart. Aangezien we voortdurend sleutelen aan once producten om ze te verbeteren, kan het+zijn dat we het ontwerp aanpassen en eventueel technische wijzigingen aanbrengen. Deze bedieningshandleiding=kunt u ook als pdf-bestand downloaden op once startpagina www.gt-support.de.

Onderhoud, reiniging en verzorging

Trek vór het reinigen.altijd de stekker uit het stopcontact enaar het apparaat helemaal afkoelen voordat u het reinigt en/of opbergt! Gevaar voor een elektrische schok!

Voor het reinigen van het apparaat maakt u de aandrijfunit (D) los van de RVS pureerstaaf (E) of de garde-unit (F + G)

Let erop dat er geen vloeistof binnen in de aandrijfunit kommt. Gevaar voor een elektrische schok!

Gebruik voor het schoonma-ken geen scherpe reinigingsen schuurmiddelen.

• Voor het reinigen van de aandrijfunit (D) en de gardehouser (F) gezruikt u een droge, eventueel iota's vochtige, goed uitgewrongen doeK.
  Daarna goed droog wrijven.

De garde (G) en de maat- en mixbeker (H) kuren in de afwasmachine gereinigd worden, maar we raden u aan deze te reinigen in water met afwas-middel.

De messen zijn heel scherp. Raak deze Niet met blote handen aan. Gevaar voor verwondingen!

Reinig de RVS pureerstaaf (E) en het kunststof opzetstuk afzonderlijk in warm water met afwasmiddel. Daarna grondig afspoelen met schoon water en volledig lately drogen.

Veel levensmiddelen (bijv. wortels) kunnen de kunststof onderdelen van dit apparaat EVT. verkleuren. Wrijf de verkleurde kunststof onderdelen haarom voor het reinigen in met plantaardige olie.

Technische gegevens

Nominale spanning: 220-240V~

Nominate frequenie: 50-60Hz

Nominal vermogen: 400W

Veiligheidsklasse: II

Max. bedrijfstijd

met pureerstaaf: <1 minuut

Max. bedrijfstijd

met garde: 2 minuten

Max. capacititeit

van de mixbeker: 500 ml

Verwijdering

De verpakking van het product bestaat uit te recyclen materiai- len. Het verpakkingsmaterial kan voor recycling afgeveen worden op openbare inzamelplaatsen.

Oude apparaten horen nicht bij het huisvuil!

In overeenstemming met wettelijkke voorschriften要去 het oude apparaat aan het einde van zijn levensduur ingeleverd worden bij een geschikte opslag voor afval. Op die manier worden de waardevolle stoffen in oude apparaten hergebruikt en worden het milieu gespaard. Voor meer informatie kutu contact opnemen met de verantwoordelijke gemeentelijkke instantie of uwplaatselijk akvalverwerkingssstation.

QUIGG

Nadruk of verveelvoudiging (ook van delen) alleen met toestemming van: Globaltronics GmbH & Co. KG, Bei den Muhren 5, 20457 Hamburg, Duitsland

Dit drukwerk, inclusief alijken onderdelen, is door de auteurswet beschermd.

Elke toepassing buiten de strikt beperkte grenzen van het autoursrecht is zonder toestemming van Globaltronics GmbH & Co. KG verboden en strafbaar.

Dat geldt in het bijzonder voor verveelvoudigingen, vertalingen, microverfilmingen en het invoeren en verwerken in elektronische systemen.
