HF2008 - Afzuigkap ETNA - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	ETNA
Model	HF2008
Aantal snelheden	4 snelheden (LED-indicator: groen, oranje, rood, knipperend rood)
Verlichting	LED, levensduur tot 10 keer langer dan klassieke lampen
Bediening	Aan/uit-toetsen voor afzuiging, +/-, verlichting aan/uit
Afstandsbediening	Ja, aansluiting en code wijzigen mogelijk
Minimale installatieafstand	65 cm boven de kookplaat
Vetfilters	Metalen, vaatwasmachinebestendig (eenmaal per maand)
Actief koolstoffilter	Vervanging elke 4 maanden; regenereerbare versie wasbaar op 65°C
Reiniging	Zachte doek en zeepwater; geen schurende middelen
Voeding	Netstroom 220-240V, wandcontactdoos met aarding
Veiligheidsinstructies	Loskoppelen voor onderhoud; geen alcohol gebruiken
Batterij afstandsbediening	Vervangende batterij van hetzelfde type, verantwoord afvoeren
Afvoeren	Apparaat en verpakking recyclebaar; gescheiden inzameling verplicht

Veelgestelde vragen - HF2008 ETNA

Hoe verbind ik de afstandsbediening met de afzuigkap?

Koppel de afzuigkap los, sluit hem weer aan, druk binnen 5 seconden op de verlichtingstoets totdat deze oplicht, en vervolgens op de aan/uit-toets voor afzuiging. Wacht 10 seconden voor gebruik.

Hoe wijzig ik de code van de afstandsbediening bij interferentie?

Druk tegelijkertijd op de toetsen - en + gedurende 10 seconden. De LED van de afstandsbediening gaat branden. Druk opnieuw tegelijkertijd binnen 3 seconden, de LED knippert 3 keer. Volg daarna de aansluitprocedure.

Hoe vaak moet ik de vetfilters reinigen?

Minstens eenmaal per maand. Ze zijn handwasbaar of in de vaatwasser met een kort programma op lage temperatuur.

Wanneer moet ik het actief koolstoffilter vervangen?

Elke 4 maanden. Actief koolstoffilters zijn niet wasbaar (behalve regenereerbare versie). Het regenereerbare filter wordt gewassen op 65°C zonder wasmiddel, en daarna 1 uur gedroogd in de oven op 80°C, maar moet na 4 keer gebruik worden vervangen.

Hoe vervang ik de LED-verlichting?

Neem contact op met de klantenservice. De LED's kunnen niet door de gebruiker worden vervangen.

Wat is de minimale installatiehoogte boven de kookplaat?

Het laagste punt van de afzuigkap moet minimaal 65 cm boven het kookplaatoppervlak zijn.

Wat te doen als de afstandsbediening niet werkt?

Controleer de batterij, vervang deze indien nodig. Als het probleem aanhoudt, volg dan de aansluitprocedure of wijzig de code.

Hoe reinig ik de afzuigkap?

Gebruik een zachte doek en licht zeepwater. Spoel af met schoon water. Gebruik geen schurende middelen of alcohol.

Waar vind ik de klantenservice?

De adressen, telefoonnummers en garantievoorwaarden zijn beschikbaar op www.atag.be. Houd het volledige typenummer bij de hand.

Hoe voer ik het apparaat aan het einde van de levensduur af?

Gooi het apparaat niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor gescheiden afval of retourneer het bij een verkoper. De verpakking (karton, PE, polystyreen) is recyclebaar.

GEBRUIKSAANWIJZING HF2008 ETNA

Gebruik	Inleiding	4
	Beschrijving	4
	Bediening	5
Onderhoud	Reinigen	7
	Vetfilters	8
	Koolstofffilter	8
	Verlichting	9
Installatie	Algemeen	10
	Aansluiting	10
	Afmetingen	11
	Montage	12
Bijlage	Verpakking en toestel afvoeren	18

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle möglichk heden die dit toestel u biedt. U vindt informatatie voor uw veiligheid en over het onderhoud van het toestel.

Lees eerst de afzonderlijke veiligheidsinstrumenties voordat u het apparaat gaat gebruiken!

Bewaar de gebruiksaanwijzing en het installmentevoerschrift.
Een eventuele volgende gebruiker van dit toestel kan waar+zijn voordeel mee doeon.

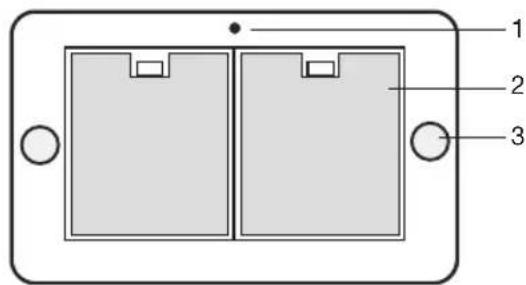

Beschrijving

1. Afzugstanden LED indicatie
2. Vetfilter
3. Verlichting
4. Aan/uittoets verlichting
5. (+) toets voor verhoging afzuiigcapaciteit
6. (-) toets voor verlagen afzuiigcapaciteit
7. Aan/uittoets voor afzuiiging

GEBRUIK

Bediening

Afstandsbediening

Ventilator in- en uitschakelen

1. Druk op de aan-/uittoets voor de afziging.
2. De afzugkap schakelt in op stand een.
3. De indicate tie op de afzuiigkap geeft de gekozen stand wee:

groen = 1e snelheid;

oranje = 2 esnelheid;

rood = 3e snelheid;

rood knipperend = 4e snelheid (maximaal 7 minutes daarna terug.
haar 3e snelheid).

1. Kies indien gewenst een hogere stand met de ^+ toets.
2. Druk op de 'toets om een lagere stand te kiezen.

Verlichting in- en uitschakelen

1. Druk op de aan/uittoets verlichting.

Deverlichtinggaatbranden.

Druk nogmaals op de aan/uittoets om de verlichting UIT te schakelen.

Afstandsbediening koppelen aan de afzuigkap

1. Maak de afzuigkap spanningsloos door de groepenzekering in de meterkast op 0 te zetten of deze uit de zekeringhouder te draaien. Indien aanwezig kan de afzuigkap ook spanningsloos gemaakt worden met de On/Off schakelaar op de bovenzijde van het toestel.

2. Sluit de afzuigkap waar aan op het spanningsnet door de groepenzekering op '1' te zetten of deze teplaatsen in de zekeringhouser. Indien aanwezig sluit de afzuigkap waar aan op het spanningsnet met de On/Off schakelaar op de bovenzijde van het toestel.

3. Druk binnen 5 seconden op de verlichtingstoets tot de verlichting gaat branden.

4. Druk binnen 5 seconden op de in-uitschakeltoets voor de afzuiiging. >Wacht minimaal 10 seconden voordat u de afzuiigkap gebruikt.

Herhaal de stappen voor koppelen van de afstandsbedietening als deze worden verrangen.

Nieuwe code instellen voor de afzuiigkap

Indien de afstandsbediening Niet goed werkt door interferentie dan kan een neue code worden ingesteld.

1. Druk gewelijktidig minimaal 10 seconden op de toetsen (-) en (+) van de afstandsbediening.
   De led op de afstandsbediening gaat branden.
2. Druk opniew binnen 3 seconden gelijktijdig op de (-) en (+) toetsen.
   De led op de afstandsbediening knippert 3x.
3. Volg de stappen voor koppelen van de afstandsbediening.

Batterij verrangen

Verwijder het kapje van de afstandsbediening en verrang de batterij door een zelfde type en voltage. De batterij geldt als chemisch afval en要去 op verantwoorde wijze en conform de overheidsbepalingen afgevoerd worden.

Reinigen

Let op!

Maak voor ieder onderhoud de afzuigkap spanningsloos door de groepenzekering in de meterkast op 0 te zetten of deze te verwijderen. Indien aanwezig kan de afzuigkap ook spanningsloos gemaakt worden met de On/Off schakelaar op de bovenzijde van het toestel.

De afzuigkap moet regelmatig schoon gemaakt worden, zowel de binnenNZijde als de buitenNZijde. Gebruik geen agressieve producten. Gebruik geen alcohol!

Let op!

Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het verrangen van de filters Niet opvolgt, kan dit tot brand leiden. Volg deze aanwijzingen beslist op! De fabrikant is nicht aansprakelijk voor schade aan de kap of schade door brand die het gevolg is van ondeskundig onderhoud of het Niet opvolgen van de bovengenoemde aanbevelingen en meegeleverde veiligheidsvoorschriften.

Reinig de afzuigkap met een sopje en een zachte doek. Neem daarna af met schoon water. Gebruik geen agressieve schoonmaakmiddelen zoals soda en gebruik geen schuursponsjes of iets dergelijks. Behandel met een product dat special is bestemd voor het onderhoud van rvs en polijst in de richting van de structuur van het materiaal.

Metalen vetfilters

Metalen filters要去en eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie - indien aanwezig op het model - dit aangeeft). Reinig de filters met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperatureen en met een kort programme. Plaats de vetfilters met de openingsen maar beneden in de vaatwasmachine zodate het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beinvloedt de werkung nicht.

De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfilters worden schoongemaaakt.

ONDERHOUD

Vetfilters

Reinig de vetfilters ten minste eénmaal per maand. Tijdens reiniging kunnen de aluminiumonderdelen van de filters vanwege het gebruik van schoonmaakmiddelen dof worden, in het bijzonder wonneer.Deze in de vaatwasser worden geplaatst.

Dit is normal en valt nicht onder de garantie.

Vetfilter verwijderen

1. Schakel de afzuigkapuit.
2. Trek de hendel van het vetfilter maar u toe en kantel deze aan de voorzijde� beneden.

Let op!

Het geurfilter ligt geklemd bovenop het vetfilter. Voorkom dat het geurfilter op uw kookplaat valt door deze te ondersteunenijdens hetplaatsen en verwijderen van de filters.

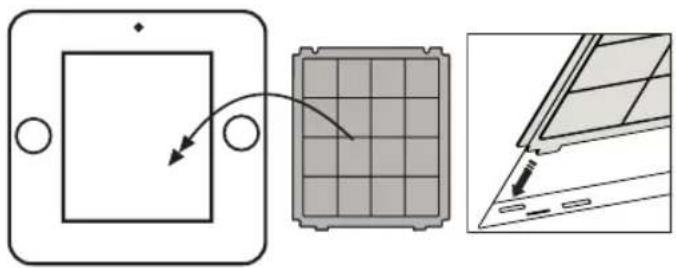

Geurfilter

1. Verwijder het vetfilter.
2. Bevestig het geurfilter.

Let op!

Het geurfilter ligt geklemd bovenop het vetfilter. Voorkom dat het geurfilter op uw kookplaat valt door deze te ondersteunenijdens hetplaatsen en verwijderen van de filters.

1. Plaats het vetfilter.

Belangrijk:

• De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de yetilters worden schoongemaaakt.
• Het geurfilter要去 minimaal iedere vier maanden worden verrangen.
• Geurfilters zijn nicht uitwasbaar voor hergebruik. Verzadigd koolstof is Niet milieuvriendelijk, vervang het filterijdig.

Als verrangend geurfilter(Int)kunt u kiezen voor een longlife filter, herkenbaar aan het groene kunststof. Dit filter dient elke 4 maanden te worden gereinigd.

De filters können met de hand worden gewassen, of in de vaatwasser bij een maximumtemperatuur van 65^ . De wasbeurt要去uitgevoerd worden zonder vaat en zonder vaatwasmiddel. Gebruik geen schoonmaakmiddelen!

Verwijder overtollig water. Let op dat het filter Niet beschadigd raakt. Laat de filters in de oven gedurende minstens 1aar drogen bij een maximum temperatuur van 80^ . Na 4Keer reinigen dient het filter verwangen te worden.

• De verlichting van de afzuigkap maakt gebruik van LED-technologie.
• Dankzij LED lampen bent u verzekerd van optimale verlichting, een levensduur tot 10 koer langer dan gewone lampen en een energiebesparing tot 90% .
• Neem voor het verrangen van LED verlichting contact op met de technische diest.

Verlichting

Algemeen

Dit apparaat要去hetelektriciteitsnetwordenaangeslotendoor een erkende installeur diebekend is met de toepasselijkveiligheidsvoorschriften en conformdeze voorschriften werkt.
Dit apparaat voldoet aan de eisen van de Europese regelgeving.

Belangrijk om te weten:

• De minimumafstand:tussen het kookoppervlak van de kookplaat en het laagste punt van de afzuigkap mag Nietkleiner zichn dan 65 cm .
• Houd rekening metplaatselijke regelgeving met betrekking tot de ventilatie van gastroestellen.
• Controller vór het boren of er geen installmentatieleiding in de weg zit.
• Het installmentmaterial dat bij deze afzuigkap worden geleverd is geschikt voor bevestiging aan plafonds van (gewapend) beton.

Aansluiting

Elektrische aansluiting

Dit toestel dient op een geaarde wandcontactdoos aangesloten te worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie. De aansluiting op het elektriciteitsnet要去 als volgt uitgevoerd worden:

BRuin = Lfase

BLAUW = N nul

GROEN/GEEL = Aarde

Let op:

Als u een vaste aansluiting wilt make, moet er in de voedingskabel eenmeerpolige schakelaar met een contactafstand van 3 mm worden geplaatst.

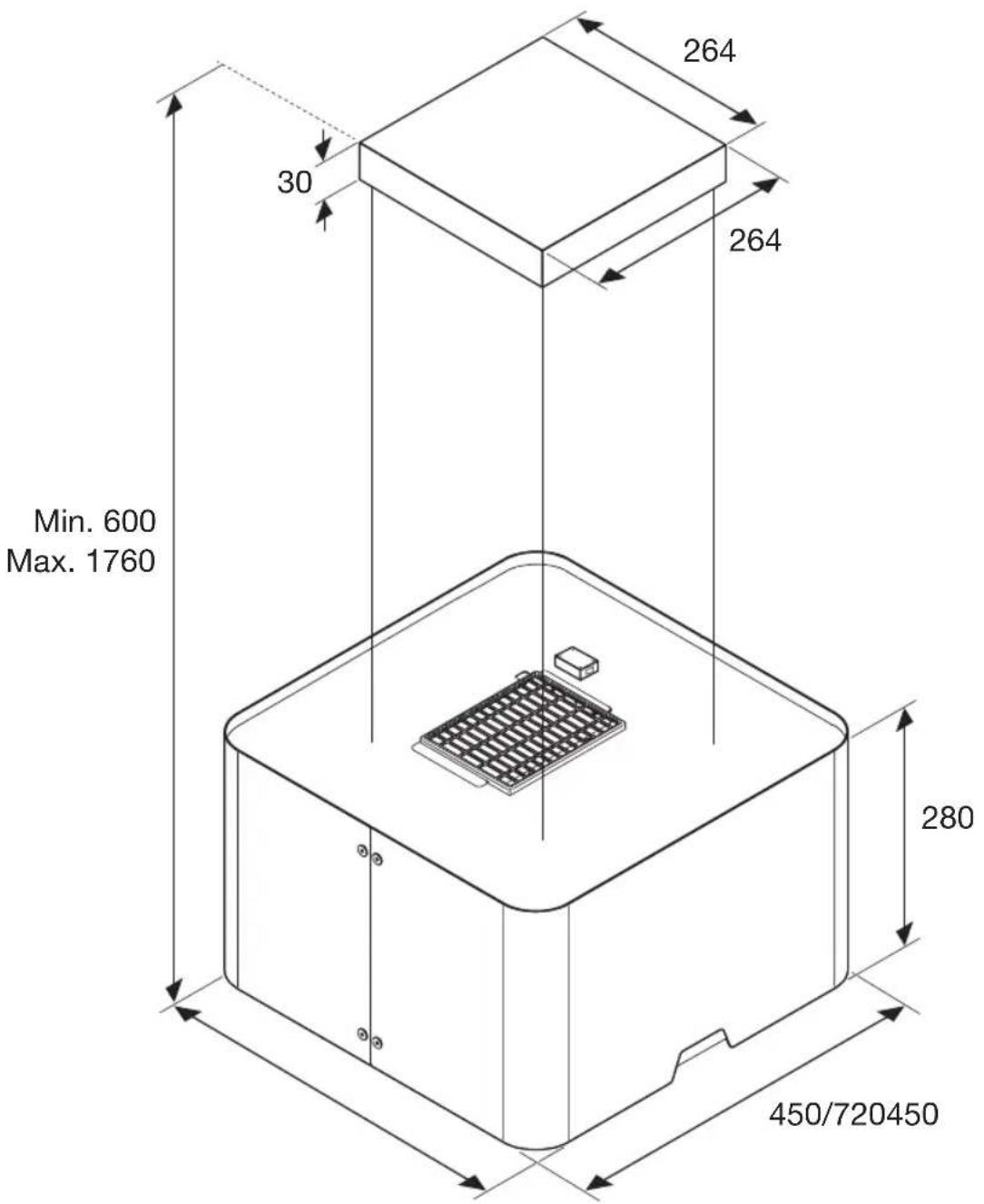

Afmetingen

Montage

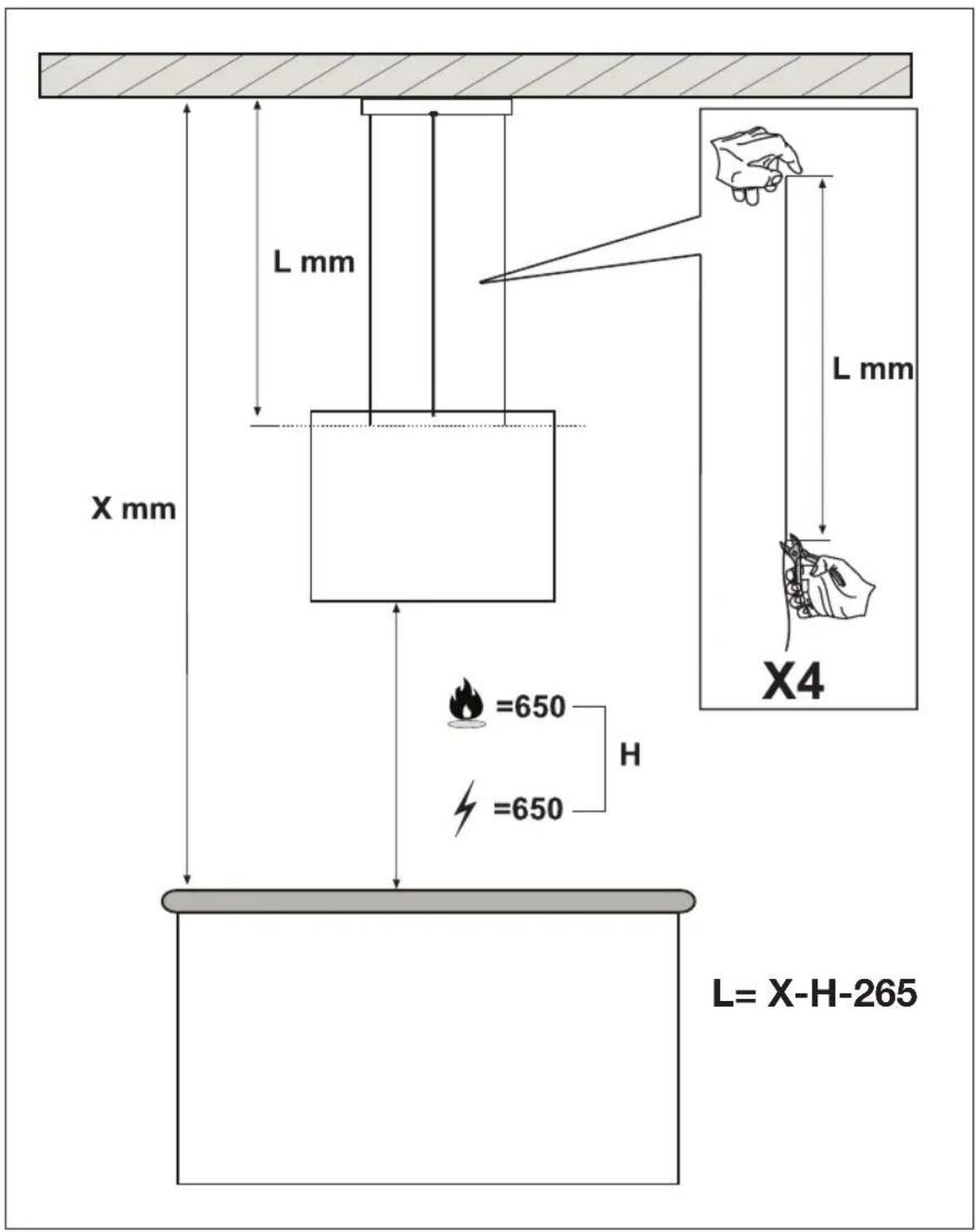

Stap 1

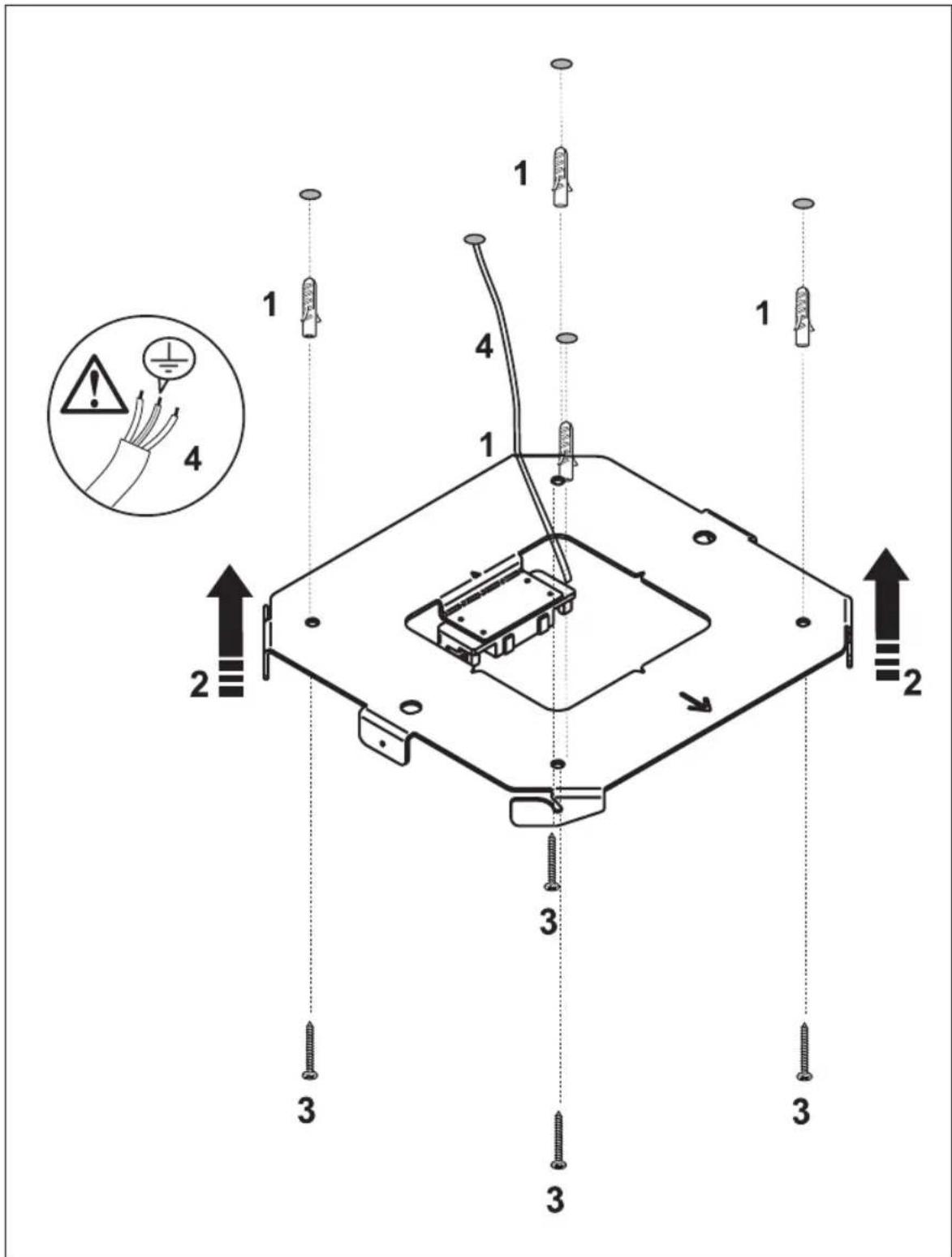

Stap 2

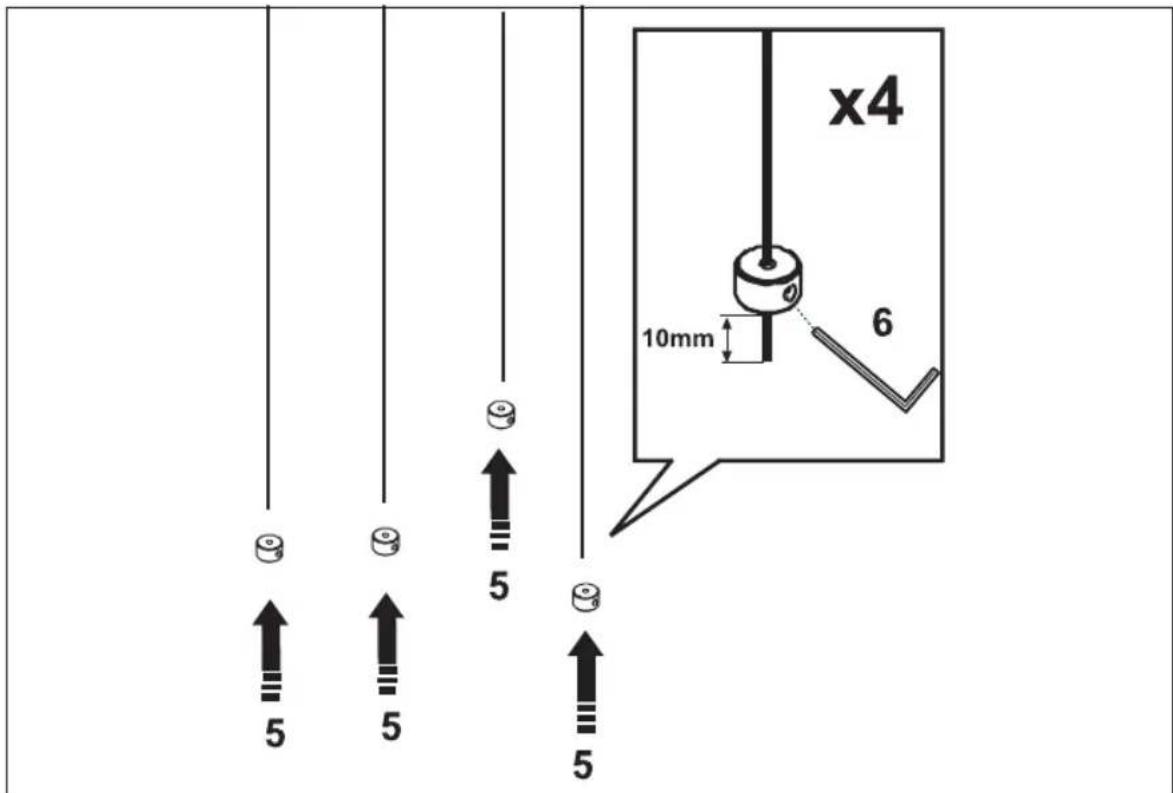

Stap 3

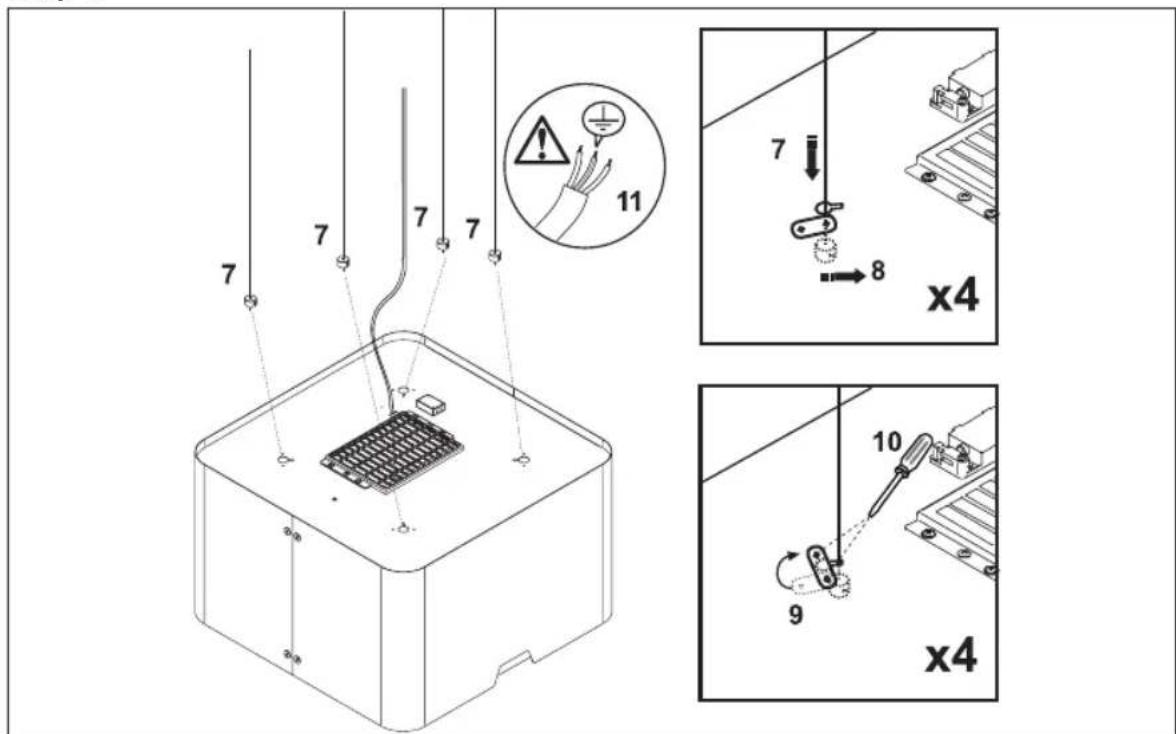

Stap 4

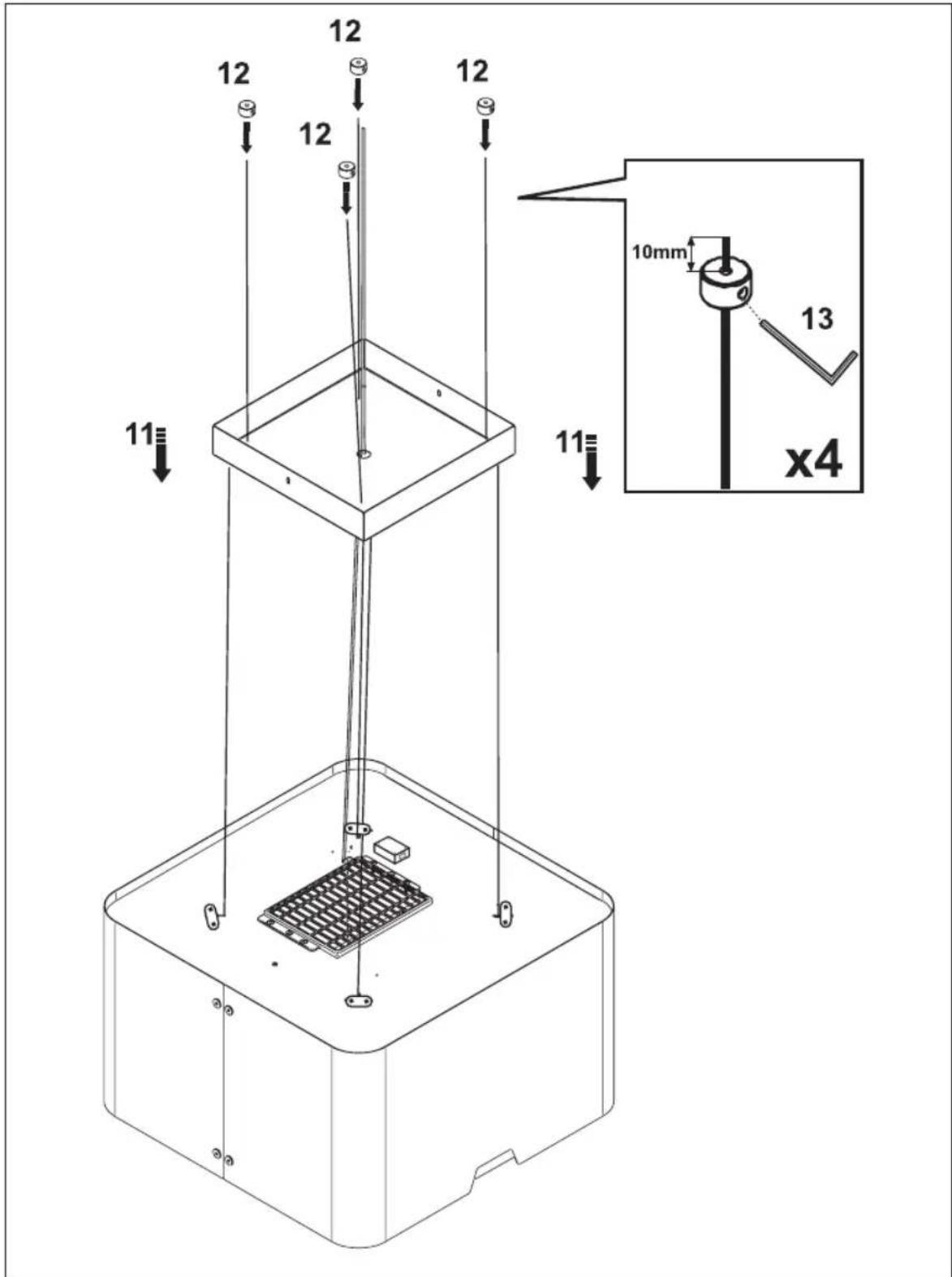

Stap 5

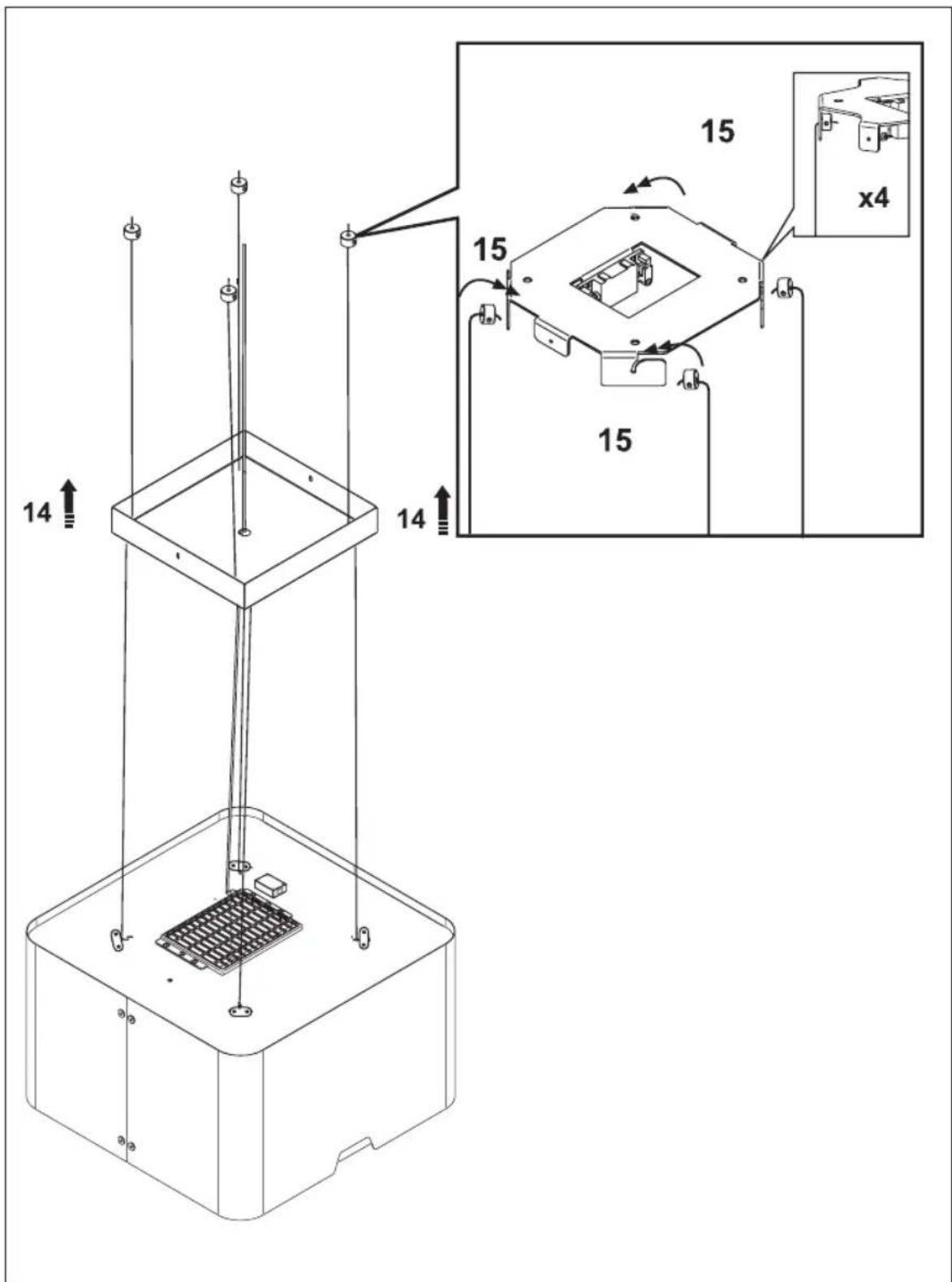

Stap 6

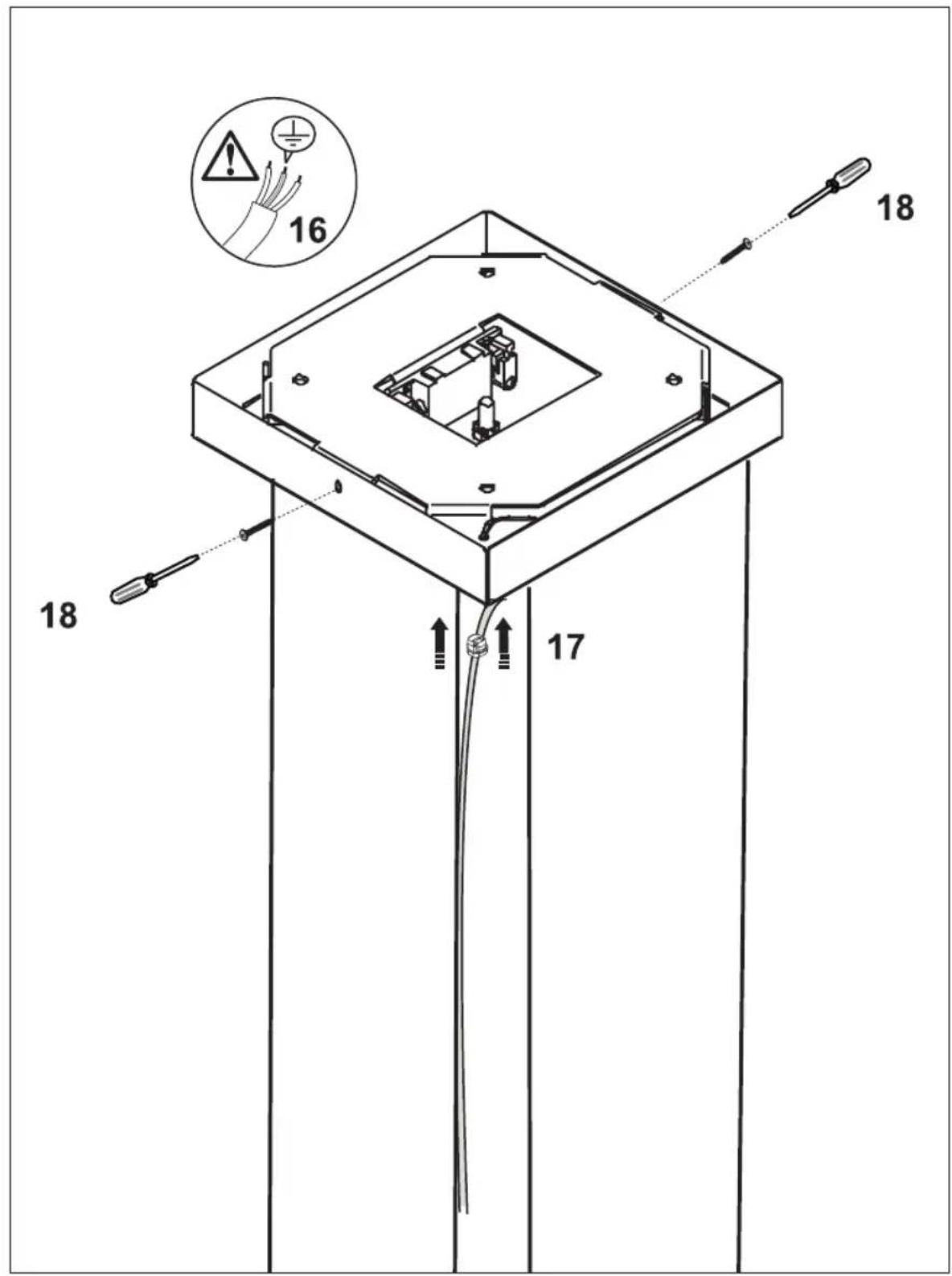

Stap 7

Afvoeren

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaaakt van duurzame materialen. Dit toestel要去 aan het eind van zich levenscylus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatieverschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt konnen zijn:

• karton;
  polyethyleenfolie (PE);
  CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gezehden verwerking van elektrische huishoudelijkke apparatuur te wijzen, is op het product het symbol van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zich levensduur Niet bij het gewone huisvuil mag worden gevoed. Het toestel要去aar een special centrum voor gezehden afvalinzameling van de gemeente worden gebracht of maar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt möglich negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen+kennen om een aanmerkelijke besparing van energia en grondstoffen te verkrijgen.

Conformiteitsverklaring

Wij verklaren dat once producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zich vermeld in de normen waar maar worden verwezen.

SOMMAIRE

Votrerhote cheminee

Introduction	4
Description	4

Utilisation

Fonctionnement 5

Entretien

Houd, wanneer u contact opneem met de serviceafdeling, het complete typenummer bij de hand.

Adressen, telefoonnummer van de serviceorganisatie en de garantievoorwaarden vindt u op www.atag.nl of www.atag.be
