M3400 - Naaimachine SINGER - Gratis gebruiksaanwijzing en handleiding

Merk	Singer
Model	M3400
Producttype	Huishoudelijke naaimachine
Voeding	220-240 V~ (afhankelijk van land), ingebouwde netadapter
Stroomverbruik	Ongeveer 75 W (schatting)
Naaisnelheid	Tot 750 steken per minuut (variabel via pedaal)
Steektypes	Rechte steek, zigzagsteek, rekbare steken, onzichtbare zoom, knoopsgat in 1 keer, knopen aannaaien
Maximale steekbreedte	5 mm
Instelbare steeklengte	0 tot 4 mm (rechte steek), instelling S1/S2 voor rekbare steken
Inrijgen	Automatische naaldinrijger
Spoel	Spoel klasse 15 (dwars), horizontale invoer
Persvoet	Twee standen voor dikke stoffen
Inbegrepen accessoires	Universele voet, ritsvoet, 1-traps knoopsgatvoet, knoopvoet, schroevendraaier, borstel/ontsteker, naaldendoos, spoelen (x4), naaigids, stopplaat, klossenhouders, beschermhoes
Verlichting	LED-indicatielampje (vervanging door vakman)
Veiligheid	Dubbele isolatie, automatische uitschakeling in stand '0' bij instellingen, uitschakelen voor reiniging
Onderhoud	Regelmatig reinigen van transporteur en haak, oliën van de haak (1-2 druppels)
Afmetingen (ong.)	40 x 18 x 30 cm (schatting)
Gewicht (ong.)	6 kg (schatting)
Geluidsniveau	Minder dan 75 dB(A)
Conformiteit	IEC/EN 60335-2-28, UL1594

Veelgestelde vragen - M3400 SINGER

Hoe rijg ik de Singer M3400 correct in?

Om de machine in te rijgen, zet u de naald in de hoogste stand. Plaats de klos op de kloshouder, leid de draad door de bovenste draadgeleider, dan tussen de voorspanningsveren. Rijg de spanningsmodule in door eerst de rechter groef en dan de linker te volgen. Leid de draad door het oog van de draadhefboom, dan achter de horizontale draadgeleider en de naaldklem. Rijg de naald van voren naar achteren in. Gebruik de automatische naaldinrijger door de hendel naar beneden te duwen en de draad rond de inkeping te leiden.

Hoe stel ik de spanning van de bovendraad in?

De spanning van de bovendraad wordt ingesteld met de spanningsknop. De basisinstelling is '4'. Om de spanning te verhogen, draait u de knop naar een hoger cijfer; om te verlagen, draait u naar een lager cijfer. Voor de rechte steek is een gebalanceerde spanning gewenst. Voor zigzag- en decoratieve steken wordt een lagere spanning aanbevolen.

Hoe maak ik een 1-traps knoopsgat op de M3400?

Markeer de positie van het knoopsgat op de stof. Bevestig de knoopsgatvoet, stel de patroonkiezer in op '', de steeklengte op '' en de steekbreedte op '5'. Laat de persvoet zakken en lijn de markeringen uit. Open de knoopsgatplaat en plaats de knoop. Laat de knoopsgathefvel naar achteren zakken. Houd de bovendraad vast en start de machine. De machine voert automatisch de cyclus uit. Stop de machine aan het einde van de cyclus.

Wat moet ik doen als de naald breekt?

Als de naald breekt, controleer dan of deze correct is geplaatst (platte kant naar achteren) en niet beschadigd is. Gebruik een naald die geschikt is voor de stof en de draad. Zorg ervoor dat u de juiste persvoet gebruikt. Vervang de naald regelmatig, vooral als deze tekenen van slijtage vertoont.

Hoe onderhoud ik de Singer M3400 naaimachine?

Koppel de machine los voordat u deze schoonmaakt. Verwijder de naaldplaat door de schroeven los te draaien. Maak de transporteur schoon met het penseel. Om de haak schoon te maken, verwijder de spoelhuis, draai de bevestigingen van de haak, verwijder de ring en de haak, maak schoon met een zachte doek. Breng 1-2 druppels naaimachineolie aan op de haakgleuf. Monteer alles weer.

Hoe haal ik de onderdraad omhoog?

Houd de bovendraad met de linkerhand vast. Draai het handwiel naar u toe (tegen de klok in) om de naald te laten zakken en weer omhoog te komen. Trek zachtjes aan de bovendraad om de onderdraad door het gat in de naaldplaat omhoog te halen. Leg beide draden onder de persvoet naar achteren.

Waarom breekt de bovendraad?

De bovendraad kan breken als de machine niet correct is ingeregen, de spanning te hoog is, de draad te dik is voor de naald, de naald verkeerd is geplaatst of beschadigd is, of als de draad om de kloshouder is gewikkeld. Controleer elk punt en rijg indien nodig opnieuw in.

Hoe naai ik een onzichtbare zoom?

Vouw de zoom op de gewenste breedte en strijk. Vouw de stof zoals aangegeven. Stel de steeklengte in volgens het diagram. Stel de steekbreedte in op basis van de stof. Begin langzaam te naaien en zorg ervoor dat de naald een of twee draden van de vouw vastpakt. Vouw uit en strijk als de zoom klaar is. Gebruik een speciale onzichtbare zoomvoet (optioneel).

Hoe vervang ik de naald?

Zet de aan/uit-schakelaar op uit ('O'). Draai de schroef van de naaldklem los met een schroevendraaier. Verwijder de oude naald. Plaats de nieuwe naald (platte kant naar achteren) tot aan de aanslag. Draai de schroef weer vast. Gebruik alleen originele Singer naalden voor het beste resultaat.

Wat moet ik doen als de machine lawaaierig is of vastloopt?

Als de machine lawaaierig is, maak dan de haak en de transporteur schoon. Controleer of de naald niet beschadigd is en vervang deze indien nodig. Als de machine vastloopt, kan er draad vastzitten in de haak. Verwijder de bovendraad en de spoel, draai het handwiel handmatig heen en weer om vastzittende draden los te maken.

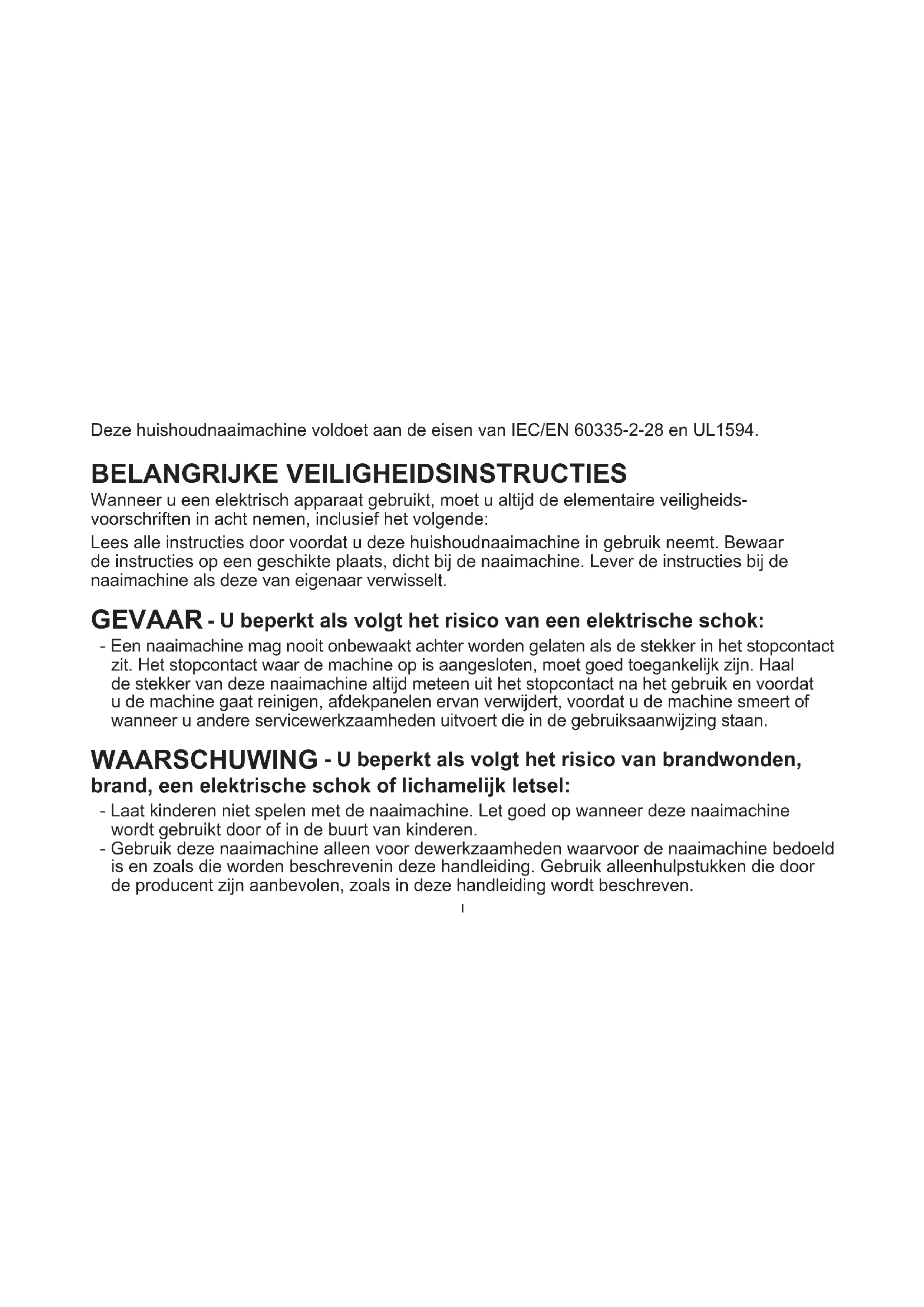

GEBRUIKSAANWIJZING M3400 SINGER

Deze huishoudnaaimachine voldoet aan de eisen van IEC/EN 60335-2-28 en UL1594.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Wonneer u een elektrisch apparaat gebruikt, moet u.altijd de elementaire veiligheidsvoorschriften in acht nemen, inclusief het volgende:

Lees alle instructies door voordat u deze huishoudnaaimachine in gebruik neemt. Bewaar de instructies op een geschikte plaats, zich bij de naaimachine. Lever de instructies bij de naaimachine als deze van eigenaar verwisselt.

GEVAAR - U beperkt als volgt het risico van een elektrische schok:

• Een naaimachine mag nooit onbewaakt anschter worden gelaten als de stekker in het stopcontact zit. Het stopcontact waar de machine op is aangesloten, moet goed toegankelijk+zijn. Haal de stekker van deze naaimachine algtd meteen uit het stopcontact na het gebruik en voordat u de machine gaat reinigen, afdekpanelen ervan verwijdert, voordat u de machine smeert of wanner u andere servicewerkzaamheden uitvoert die in de gebruiksaanwijzing staan.

WAARSCHUWING - U beperkt als volgt het risico van brandwonden, brand, een elektrische schok of lichamelijk letsel:

• Laat kinderen nicht spelen met de naaimachine. Let goed op wanneer deze naaimachine worden gebruikt door of in de buurt van kinderen.

• Gebruik deze naaimachine alleen voor dewerkzaamheden waarvoorde naaimachine bedoeld is en zoals die worden beschrevenin deze handleiding. Gebruik alleenhulpstukken die door de producent zijn aanbevolen, zoals in deze handleiding worden beschreiben.

• Gebruik deze naaimachine nooit wanner het netsnoer of de stekker be-schadigd is, als de naaimachine Niet goed werk, als de naaimachine geallen of beschadigd is of in het water hebft gelegen. Breng de naaimachine in dat gevalaar de dichtstbijzijnde bevoegde dealer of een onderhoudscentrum voor onderzoek, reparatie en elektrische of mechanische bijstelling.

• Gebruik de naaimachine nooit wanner de ventilatie-openingen geblokkeerd zich. Houd de ventilatieopeningen van de naaimachine en het voetpedaal vrij van opgehoopt stof, pluisjes en loshangende lappen stof.
• Houd uw vingersuit de buurt van alle bewegende delen. Wees vooral voorzichtig in de buurt van de naai-machinenaald.
• Gebruik algid de juiste stekplaat. Wanner u de verkeerde stekplaat ge-bruikt, kan de naald breken.
• Gebruik geen gebogen naalden.
• Trek of duwijdens het naaien Niet aan de stof. Hierdoor kunt u namelijk de naald buigen, waardoor deze kan breken.
• Draag een veiligheidsbril.
• Schakel de naaimachine uit ("0") wonneer u iets wilt veranderen in de omgeving van de naald, zoals een draad door de naald halen, een andere naaldplaatsen, de spoel plaatsen, een andere naivoetplaatsen en dergelijk.
• Laat geen voorwerpen in een opening vallen en stek geen voorwerpen in openings in de naaimachine.
• Gebruik de naaimachine nicht buiten.
• Gebruik de naaimachine Niet in een omgeving waar spuitbussen worden gebruikt of waar zuurstof worden toe-gediend.
• Voordat u de stekker uit het stopcontact haalt,要去 u eerst alle knappen uit-schakelen ("0").

• Trek de stekker Niet aan het netsnoor uit het stopcontact. Pak de stekker vast, Niet het snoer.

• Het voetpedaal worden gezruikt om denaaimachine te bedieren. Plaats nooitandere voorwerpen op het voetpedaal.

• Gebruik de machine nicht als hij nat is.
• Als het LED-lampje beschadigd of kapotis, moet het worden verrangen door defabrikant of diens serviceagent of eenpersoon metdezelfde kwalificaties, omgevaar te voorkomen.
• Als het snoer van het voetpedaal isbeschadigd, moet het worden verrangendoor de fabrikant of diens serviceagent ofeen persoon metdezelfde kwalificaties,om gevaar te voorkomen.
• Deze naaimachine heeft dubbeleisolatie. Gebruik alleen originele reserveonderdelen.

Raadpleeg de instructiesvoor het repareren van dubbel geisoleerdeapparaten.

BEWAAR DEZE INSTRUCTIES

UITSLUITEND VOOR CENELEC-LANDEN:

Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en door personen met verminderde fysieke, sensorieche of mentale capacititeiten of met een gebrek aan ervaring en kennis als ze supervisie of instructies hebben gekreten om het apparaat op een veilige manier te konnen gebruiken en als ze begrijpen welke gevaren eraan verbonden zijn. Kinderenogeniet met het apparaat spelen. Reiniging en gebruikersondoudogen Niet zonder supervisie door kinderen worden uitgevoerd.

Bij normale gebruiksomstandigheden is het geluidsniveau minder dan 75dB(A).

De machine mag alleen worden gebruikt met een voetpedaal van het type FC-2902D (220-240V) dat is vervaardigd door Zhejiang Founder Motor Corporation, LTD. (Vietnam) / 4C-326G (230V) / 4C-336G (240V) dat is vervaardigd door Wakaho Electric Ind. Co., Ltd. (Vietnam).

VOOR NIET-CENELEC-LANDEN:

Deze naaimachine is nicht bedoeld om te worden gebruikt door Personen (inclusief kinderen) met verminderde fysieke, sensorische of mentale capaciteiten, of met een gebrek aan ervaring en kennis, als ze geen supervisie of instructie voor het gebruik van de naaimachine hebben gekregen van een persoon die verantwoordelijk is voor hun verilgheid. Kinderen moeten in de gaten worden gezogen om te zorgen dat ze Niet met de naaimachine spelen.

Bij normale gebruiksomstandigheden is het geluidsniveau minder dan 75dB(A).

De machine mag alleen worden gebruikt met een voetpedaal van het type FKD-1902, FC-1902 (110-120V)/KD-2902, FC-2902A, FC-2902C, FC-2902D (220-240V) dat is vervaardigd door Zhejiang Founder Motor Corporation, LTD. (Vietnam) / 4C-316B (110-125V) / 4C-316C (127V) /4C-326C (220V) / 4C-326G (230V) / 4C-336G (240V) dat is vervaardigd door Wakaho Electric Ind. Co., Ltd. (Vietnam).

SERVICE UITVOEREN AAN DUBBEL GEISOLEERDE APPARATEN

In een dubbel geïsoleerd product zitten twee isolatiesystemen inplaats van aarding. Dubbel geïsoleerde apparaten hebben geen aardingsvoorziening en die mag ook Niet aan het apparaat worden toegevoegd. Het repareren van een dubbel geïsoleerd product vereist de hoogste nauwkeurigheid en een grondige kennis van het systeme en mag alleen worden uitgevoerd door deskundige technici. De reserveonderdelen voor dubbel geïsoleerde producten moeten identiek zich aan de onderdelen in het product. Een dubbel geïsoleerd product is gemarkeerd met dewoorden 'DUBBELE ISOLATIE' OF 'DUBBEL GEİSOLEERD'.

□ Inhoudsopgave

Basisinformation over de machine

Belangrijkste delen van de machine 1
De machine aansluten 3
De persvoethevel (2 standen) 4
Accessoires 5

De machine inrijgen

Een spoel vol winden 6
Een spoeltje inzetten 7
De draadspanning instellen 8
De bovendraad inrijgen 9
Automatic Needle Threader 10
De onderdraad ophalen 11

Naaien

Uw steek kiezen 12
Steekbreedteknp en steeklengthkap 13

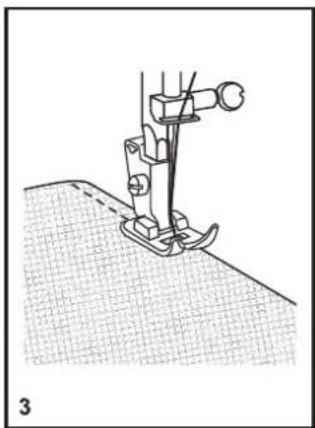

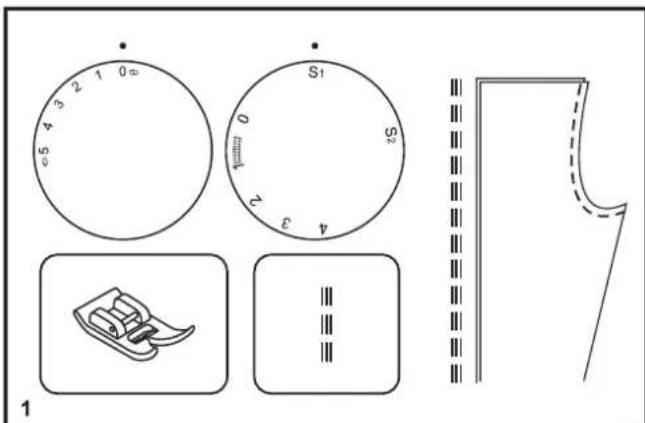

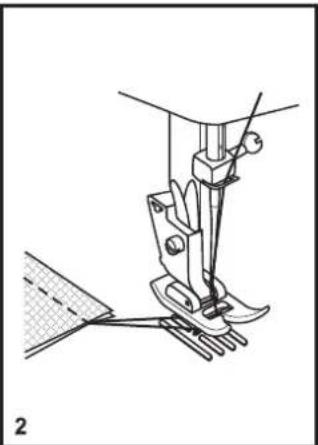

Rechte steken naaien 14
Achteruit naaien 15
Het naaiwerk verwiederen 15

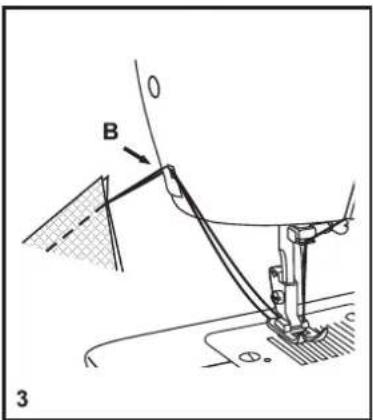

De draad afsnijden 15
Elastische stekenkiezen 16
Blinde zoom. 17
Vierstaps knoopsqat (Modellen M3200/ M3205) 18

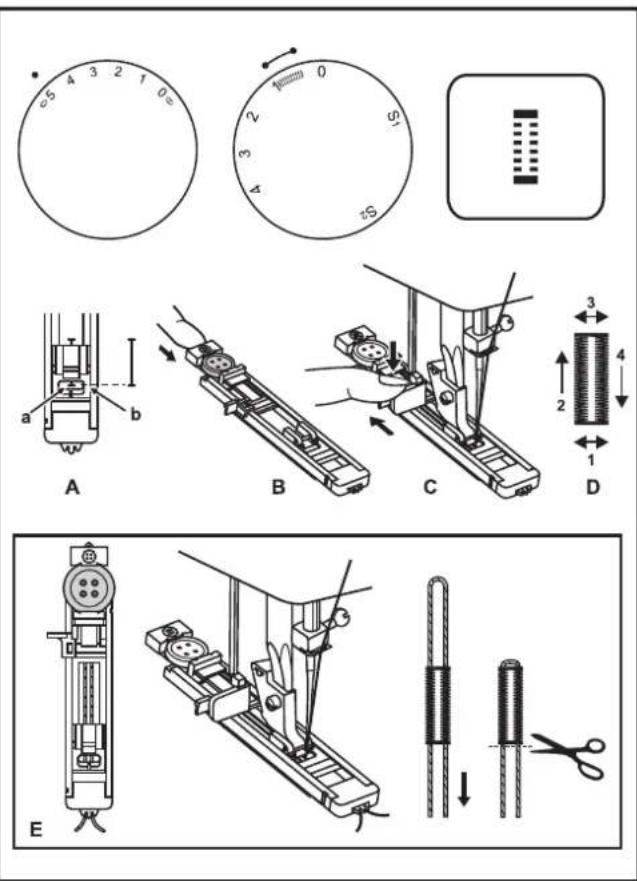

Eynstaps knoopsqat (Modellen M3300/ M3305/ M3400/ M3405/ M3500/ M3505) 19
Sewing on Buttons 20

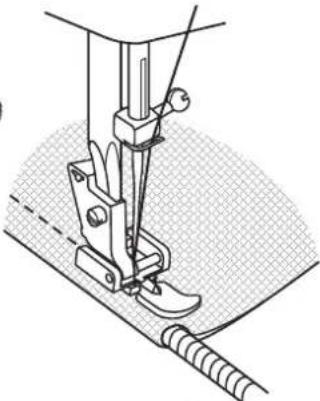

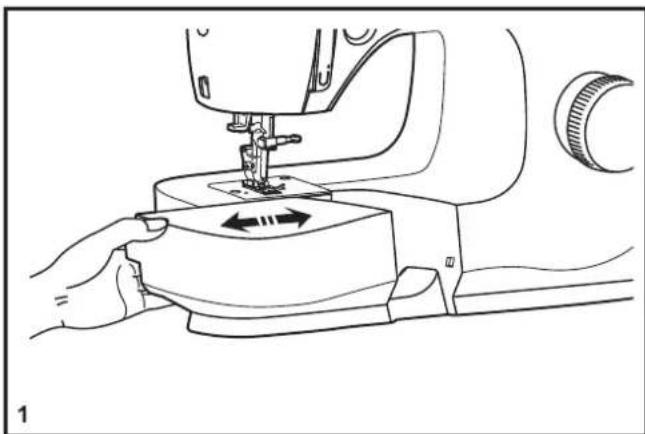

Ritsslutingen inzetten en biezen 21

Algemene informatatie

De aanschuiftafel installeren 22

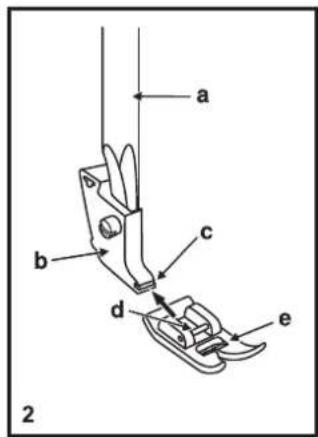

Naaivoethouder bevestigen 23
Tabel voor naald, garen en stof 24

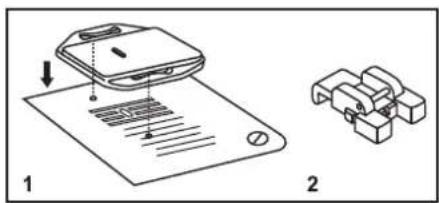

Stoplaat 25

Onderhoud en probleemoplossing

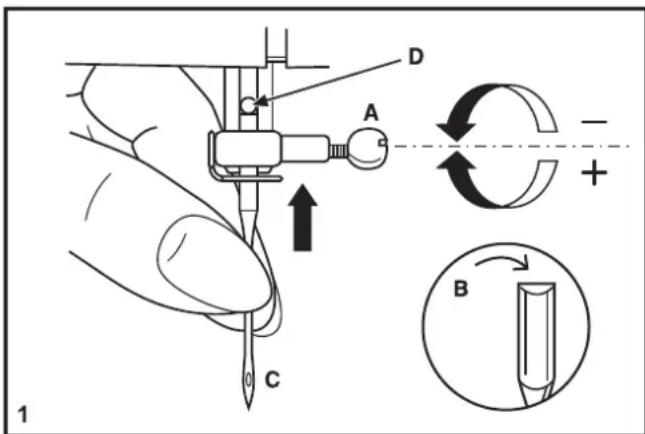

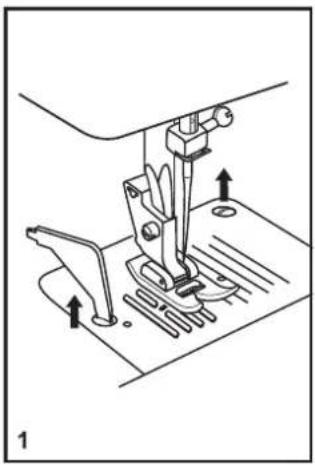

Een naald inzetten en verrangen 26

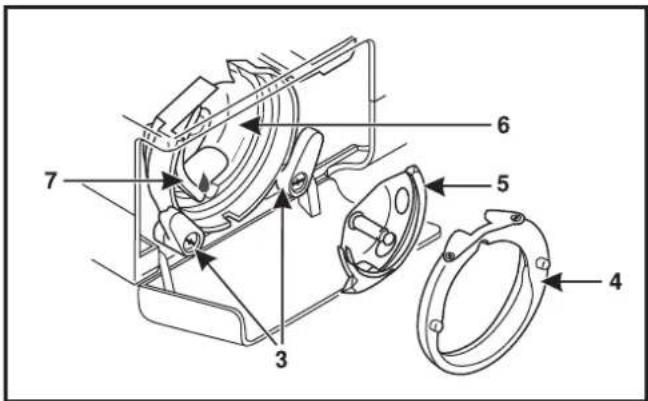

Onderhoud van de machine 27
Probleem oplossingen 28

Basisinformation over de machine

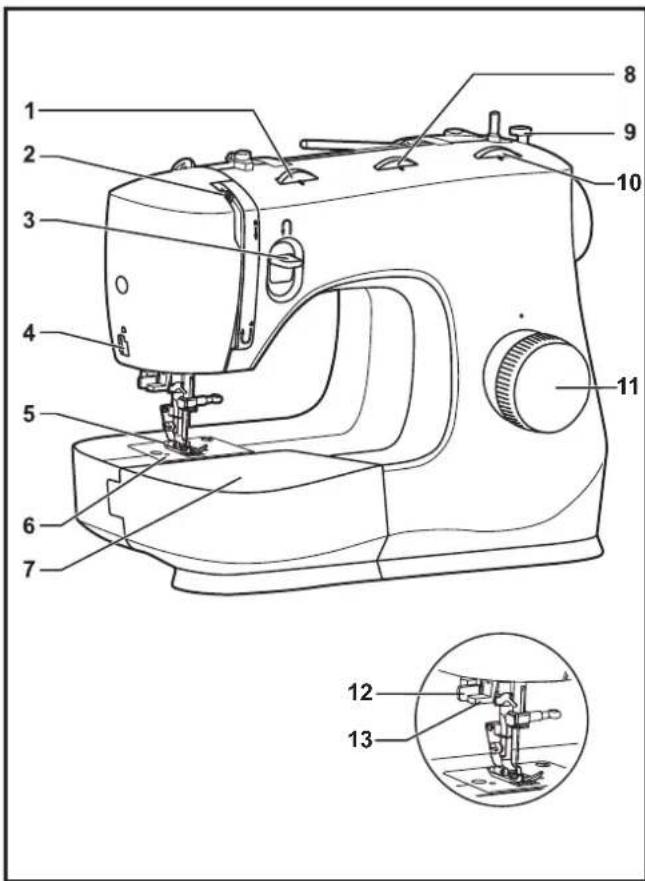

Belangrijkste delen van de machine

1. Draadspanningsknop
2. Draadhevel
3. Achteruitnaaiknop
4. Draadafsnijder
5. Persvoet
6. Naaldplaat
7. Verwijderbare aanschuiftafel (opbergruimte accessoires)
8. Steekbreedteknop
9. Spoelwinderstop
10. Steeklengtheknop
11. Steekkeuzeknop
12. Knoopsgathendel (Modellen M3300/ M3305/ M3400/ M3405/ M3500/ M3505)
13. Automatische draadinrijger

Uitpakken

• Plaats de doos op een stevige, vlakke ondergrond. Til uw machine uit de doos en verwijder de buitenste verpakking.
• Verwijder al het andere verpakkingsmateriaal en de plastic zak.

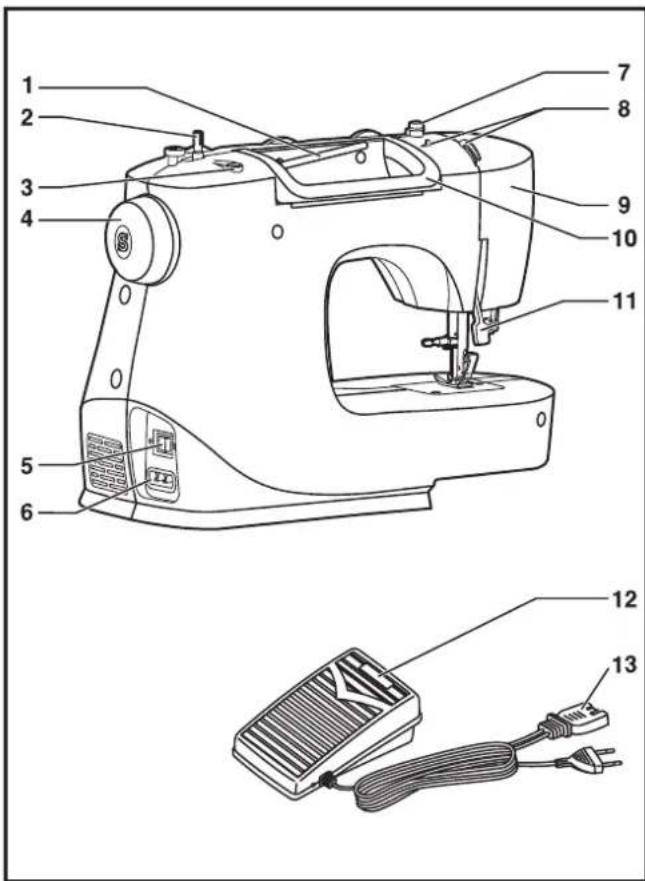

Belangrijkste delen van de machine

1. Horizontale garenpen
2. Spoelwinderas
3. Gat voor extra garenpen
4. Handwiel
5. Stroom-/lichtschakelaar
6. Stekkerhuis
7. Draadgeleider
8. Bovendraadgeleider
9. Voorkapje
10. Handvat
11. Persvoethevel
12. Voetpedaal
13. Voedingskabel

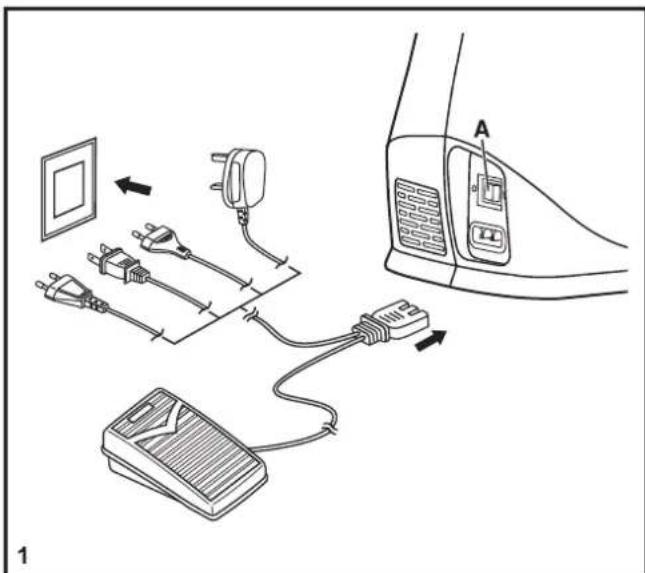

De machine aansluten

Sluit de machine aan zoals hiernaast getoond worden. (1) De stroomkabel van de machine is voorzien van een gepolariseerde stekker die enkel geschikt is voor gebruik in combinatie met een gepolariseerd stopcontact. (2)

Let op: Haal de stekker uit het stopcontact als de machine nicht gebruikt worden.

Voetpedaal

Met het voetpedaal regelt u de naaisnelheid van de machine. (3)

Let op: Raadpleeg een gediplomeerd elektricien als u twijfelt over de aansluiting.

Verlichting

Zet de hoofdschakelaar (A) op "I": het lampje gaat aan en de machine is klaar voor gebruik.

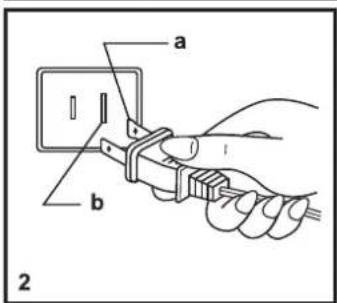

BELANGRIJKE OPMERKING

Voor apparaten met een 2-polige stekker (de ene contactpen is breder dan de andere). Om het gevaar voor elektrische schokken te beperken, past deze stekker op slechts een manier in een gepolariseerd stopcontact. Draai de stekekr om als.Deze Niet helemaal in het stopcontact past. Als de stekker dan nog steeds Niet past, neem dan contact op met een erkend elektricien om een juist stopcontact te lately installereren. Breng geen enkele verandering aan aan de stekker.

a. Gepolariseerde stekker
b. Geleider die geaard要去zijn

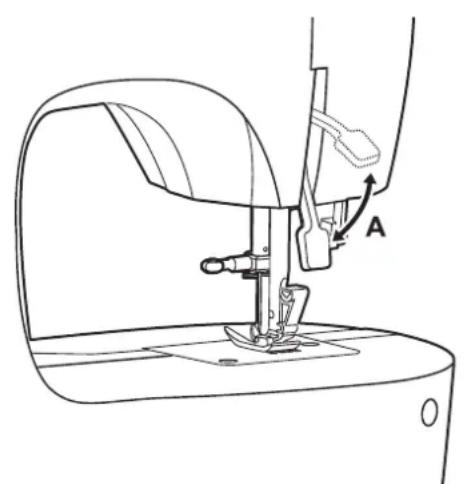

De persvoethevel (2 standen)

Bij verwerking van meerdere lagen stof of ditke stoffen kan de persvoet in een hogere stand (A) gezet worden om het plaatsen van de stof te vergemakkelijk.

Let op:

Uw SINGER® machine is erop gebouwd om de beste resultaten te leveren bij normale kamertemperatuur. Extreem warme en koude temperaturen können de naairesultaten nadelig beinvloeden.

abdc

g

h

i

j

k

m

Accessoires

Standaardaccessoires

a. Standaardpersvoet

b. Ritsyoeet

c. Vierstaps knoopsgatenvoet (Modellen M3200/ M3205)

d. Eénstaps knoopsgatenvoet (Modellen M3300/ M3305/ M3400/ M3405/ M3500/ M3505)

e. Knoopaanzetvoet

f. Haakse schroevendraier

g. Tornmesje/ stofkwastje

h. Set naalden

i. SINGER Klasse 15 spoeltjes (4x)

j. Kant-/quiltgeber

k. Stopplaat

I. Garenkloshoulder

m. Hoes

Optioneel accessoires:

Voor meer informatie over optionele naivoieten en accessoires die möglich beschikbaar zijn voor uw machine, kijk op www.singer.com

De machine inrijgen

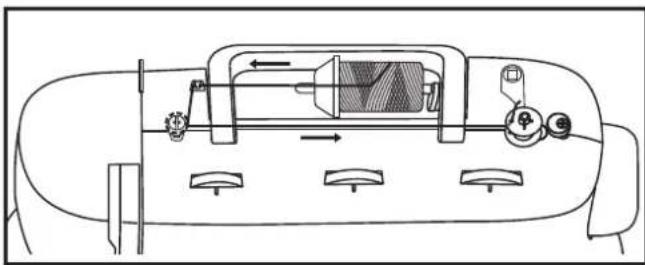

Een spoel vol winden

• Plaats het garen en de bijbehorende garenkloshoeder op de garenpen. (1/2)
• Klik de draad in draadgeleider. (3)
• Draai de draad (rechtsom) rond de spanning van de spoelwinder. (4)
  -Breng de draad door het gaatje van de spoel en plaats de spoel op de spoelwinderas. (5)
• Duw nu de spelwalinderas maar rechts. (6)
• Houd het gareinde vast. (7)
• Duw het voetpedaal in. (8)
• Laat het voetpadaal los na enkele rondjes. Maak de draad los en knip zo zich可能导致 bij de spelof af. Duw het voetpadaal opnieuw in. Wanner de spelof vol is, draait deze langzaam. Laat het voetpadaal los en knip de draad af. (9)
  -Duw nu de spelomeganderas terug maar links en haal de spoel er af. (10)

Let op: Als de spoelwinderas maar rechts staat (spoelwindstand), za de machine Niet naaien en zar het handwiei net draaien. Om te kuren naaien, duwt u de spoelwinderas maar links (naaistand).

Een spoeltje inzetten

Als u een spoelhuis gaat inzetten of verwijderen, moet de naald.altijd in de hoogste stand staan.

• Open de voorklep van de vrije arm. (1)

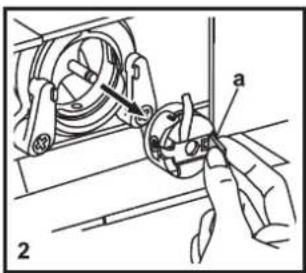

  -Pak het lipje (a) en trek het spoelhuis waar u toe om het te verwijderen. (2)
• Houd het spoelhuis in uw hand enplaats het spoeltje in het spoelhuis. Als u aan de draad trekt, moet de spel rechtsom draaien (zie pijl). (3)
  -Trek de draad door de gleuf en trek hem onder despanningsveer. Laat ongeveer 15 cm draad uitsteken. (4)
• Houd het spoelhuis vast aan het lipje. (5)

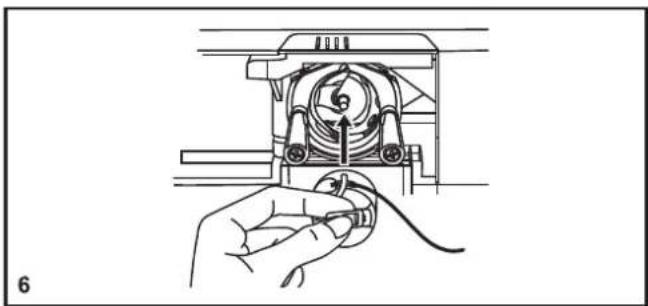

• Plaats het spoelhuis in de grijperbaan. (6)

Let op: Schakel de stroom uit (schakelaar op "O") alvorens u een spoel gaat inzetten of verwijderen.

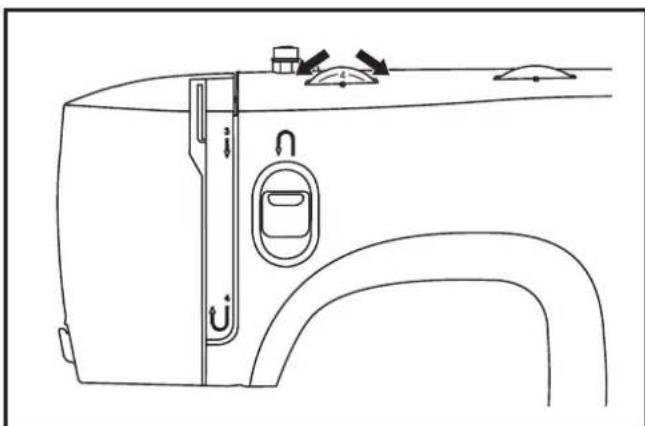

De draadspanning instellen

Bovendraadspanning

Standaardafstelling voor de spanning van de bovendraad: "4".

Draai de knop maar een hoger cider om de spanning te verhogen.

Draai de knop maar een lager cijfer om de spanning te verlagen.

1. Normale spanning voor rechte steek.

2. Spanning te laag voor rechte steek, draai de knop maar een hoger lijfer.

3. Spanning te hoog voor rechte steek, draai de knop maar een lager cijfer.
4. Normale spanning voor de zigzagsteek en voor decoratief naaien, (normaal is wanner de bovendraad een beetje zichtaar is aan de onderijde van de stof).

Onderdraadspanning

De spanning voor de onderdraad is in de fabriek correct afgesteld, dus u hoeft dit Niet aan te passen.

Belangrijk:

• Een correcte afstelling van de draadspanning is belangrijk voor een moot naairesultaat.
• Er bestaat geen vaste afstelling die geldt voor alle steekfuncties, gelebrukte garens of stoffen.
• Een evenwichtigige spanning (identieke steken aan beiden zijden van de stof) is normaal alleen wenselijk bij het gebruik van een rechte steek.
• 90% van al het naiwerk vereist een spanning:tussen "3" en "5".
  Voor zigzag en andere decoratieve stiksels za de draadspanning over het algemeen altijd lager zichn dan bij de rechte steek.
• Bij decoratieve stiksels krijgt u altid een mooiere stek en );minder ploien wonneer u zorgt dat de bovendraad lichtjes..., zichthaar is aan de onderkant van de stof.

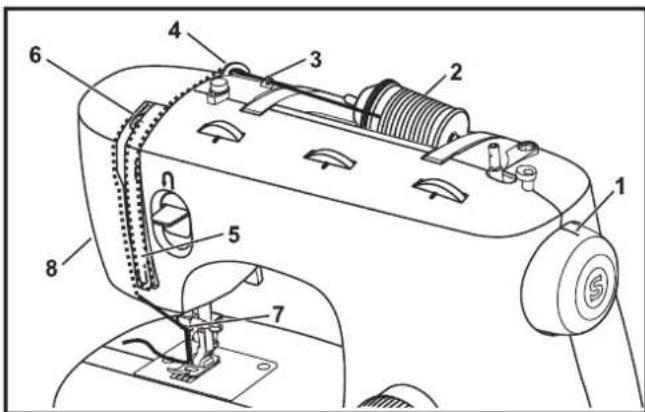

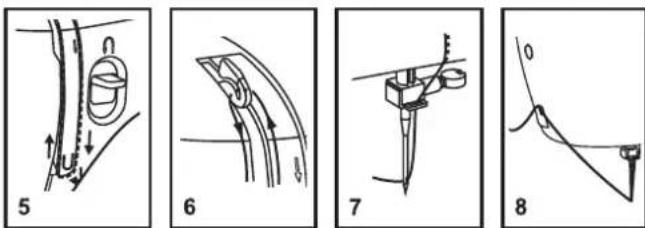

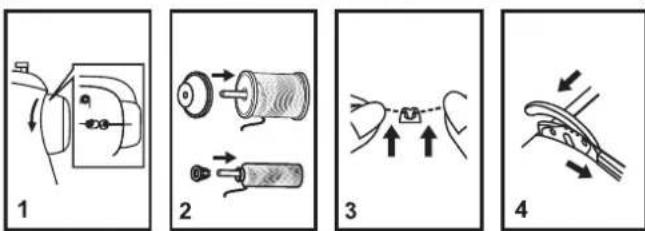

De bovendraad inrijgen

Dit is een eenvoudige opdracht die correct moet worden uitgevoerd,ondat anders bij het naaien verschillende problemen konnen optreden.

• Plaats om te beginnen de naald in de hoogste stand en blijf het handwielaar links draaien totdat de naald iets begint te dalen. Breng de persvoet omhoog om de spanningsplaatjes open te zetten. (1)
  Opmerking: om veiligheidsredenen raden wij u aan de stroom uit te schakelen alvorens u de machine inrijgt.
• Hef de garenpen omhoog. Plaats een klos garen op de garenpen zoals getoond. Voorkleine Kant van de garenkloshouder gegen de klos. (2)
  Trek de draad door de bovenste draadgeleider (3) en door de voorspanning Zoals getoond wordt. (4)
• Hierbij is het handig de draad vast te hondenussen de klos en de draadgeleider. (5) Rijg de spanningsmodule in door de draad maar beneden te leiden via de rechtstergleuf en waar湃 boven via de linkergleuf.
• Haal de draad bovenaan deze beweging van rechts maar links door het oog van de draadhevel en leid de draad waar maar beneden. (6)
• Haal de draad nu achefter de horizontale draadgeleider door en nervolgens door de draadgeleider die zich bevindt op de naaldklem (7). Ga nu maar benedenaar de naald en rijg deze van voorooraar achefter in.
  Trek ongeveer 15-20 cm garen maar achefter het oog van de naald. Snijd de draad af met de ingebouwdraadafsnijder. (8)

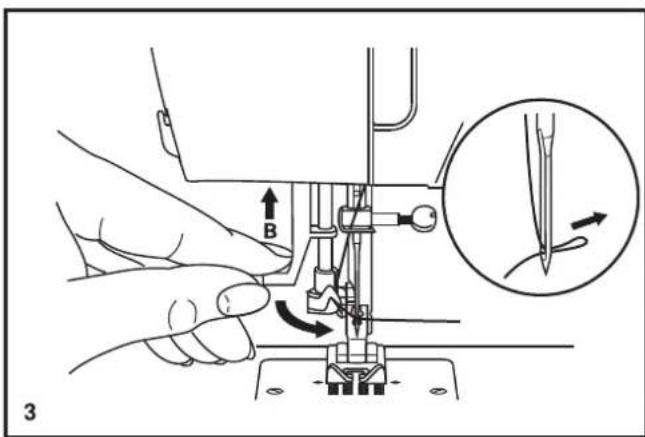

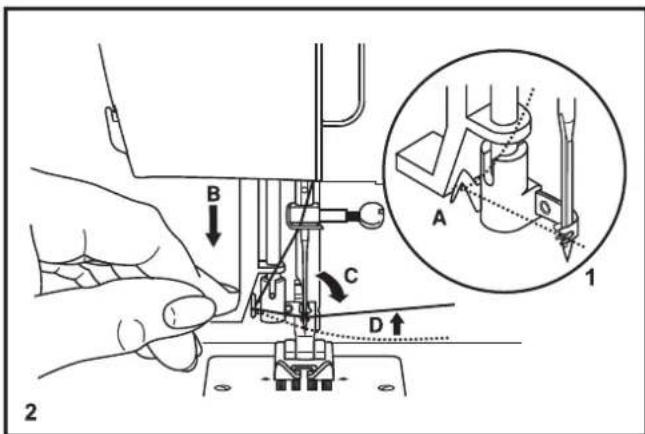

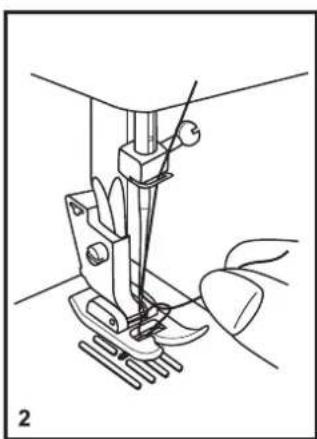

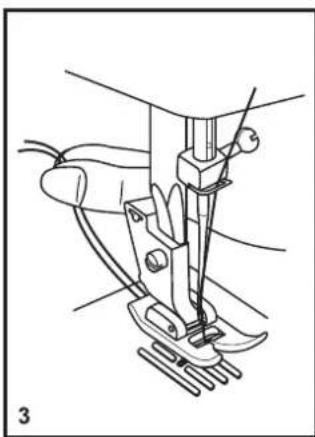

Automatic Needle Threader

-Breng de naald in de hoogste positie.
-Trek de draad door de draadgeleider (A).1
- Duw hendel (B) zo ver möglichk omlaag. (2)
- De draadinrjger gaat automatisch maar de inrijgpositie (C).
- Trek de draad voor de naald langs in het haakje (D) van beneden maar boven.
- Laat de hendel (B) los. (3)
-Trek de draad door het oog van de naald.

Let op:

Zet de aan/uitknop op uit ("O")!

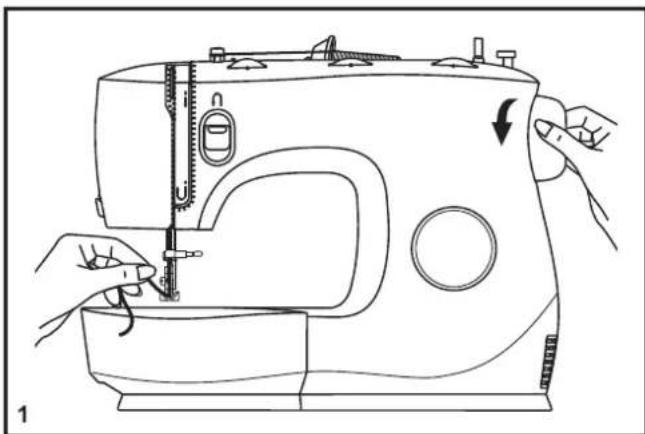

De onderdraad ophalen

Houd de bovendraad met de linkerhand vast. (1)
Draai het handwiel maar u toe (linksom) om de naald te lately zakken en wee omhoog te brengen.

Let op:
Als het moeilijk is de onderdraad omhoog te brengen,
controlleden dan of de draad Niet wordenbeklemd door het deksel met scharnieren of de afneembare uitschuiftafel.

Trek nu zachtjes aan de bovendraad om de onderdraad via het gat in de naaldplaat waar boven te halen. (2)

Leg nu beide draden onder de persvoet door maar acheer. (3)

Naaien

Uw steek kiezen

Om een steek te selecteren, draait u gewoon aan de selectieknop. De selectieknop kan beiden kanten op gedraaid worden.

Voor de rechte steek, zet de steekeuzeknop op het '' symbool.

Voor de zigzagsteek, zet de steekeuzeknop op het " 32 3" symbol.

Om de andere steken te makeen draai de steeklengteknop aan "S1" of "S2" en kies de gewenste steek met de steekeuzeknop.

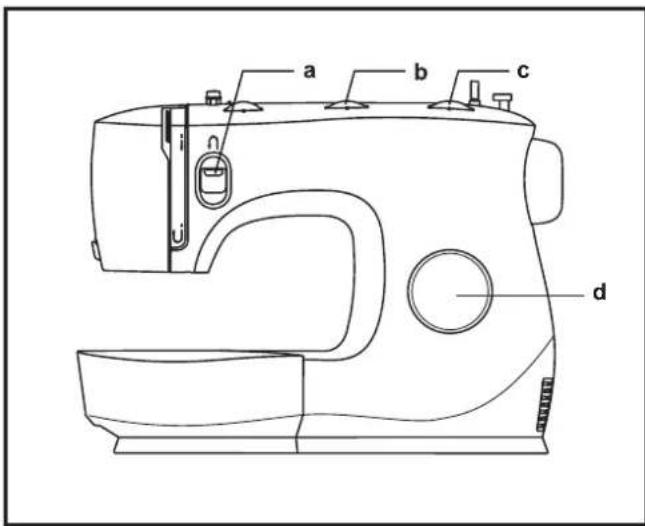

a. Achteruitnaaiknop
b. Steekbreedteknop
c. Steeklengthknap
d. Steekkeuzeknop

Modellen M3200/M3205

Modellen M3300/M3305

M3400/M3405

Modellen M3500/ M3505

1

2

3

4

Steekbreedteknop en steeklengthknop

Functie van de steekbreedteknop

De maximale zigzagsteekbreedte voor zigzagsteken is 5mm ; de breedte kan waar wens worden verminderd. De breedte wordt groter als u de zigzagknop van "0" - "5" draait.

Met de steekbreedteknop stelt u ook de naaldpositie voor de rechte steek in.

"0" is naaldpositie midden, "5" is uiterst links. (1) (Modellen M3300/M3305/M3400/M3405/M3500/M3505)

"0" is naaldpositie midden, "5" is uiterst rechts. (2) (Modellen M3200/ M3205)

Functies van de steeklengthenopijdens het zigzaggen (3)

Zet de steekkeuzeknop op zigzag.

De dichtheid van zigzagsteken worden groter als de instelling van de steeklengteknop waar "0"Gaat.

Gewoonlijk krijgt u bij "2.5" of lager moie zigzagsteken.

Dichte zigzagsteken worden cordonsteken genoemd.

De functie van de steeklengthop bij rechte steken (4)

Voor het naaien met rechte steken draait u de steekeuzeknop waar de instelling voor rechte steken.

Als u aan de steeklengteknop draait, vermindert de lengte van de afzonderlijke steken naarmate de knop dichter bij de "0"komt. De lengte van de afzonderlijke steken neemt toe naarmate de knop dichter bij de "4"komt.

In het algemeen gebruikt u een langere steeklenge bij het naaien van dikkere stoffen of wonneer u een dikkere naald of dit karen garen gebruikt.

Gebruik een kortere steeklengte bij het naaien van dunnere stoffen of wanner u een dunnere naald of dunner garen gebruikt.

Rechte steken naaien

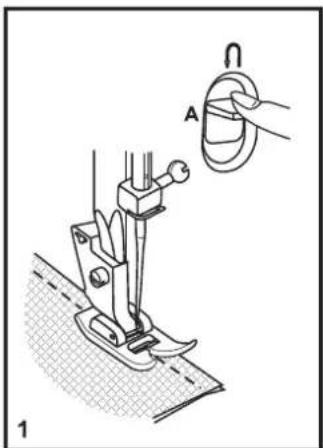

Om te beginnen met naien stelt u de machine in op een rechte steck. (1)

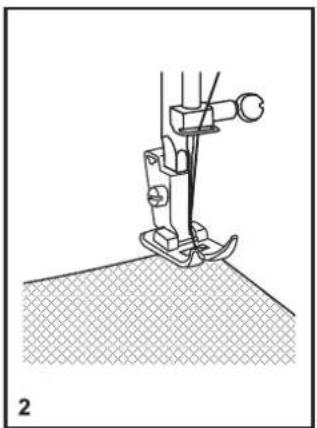

Leg de stof onder de naaivoet met de stofrand op de gewenste naadgeleiderlijn op de naaldplaat. (2)

Breng de persvoetlichter omlaag en duw dan het voetpedaal in om te beginnen met naaien. (3)

□ Achteruit naaien

Om het begin en einde van een naad te verstevigen en te hechten, drukt u dechteruitnaaiknop (A) maar beneden en naait u eenaar steken achechteruit. Laat de knop verrolgens los en de machine naaiteer vooruit. (1)

Het naaiwerk verwijdermen

Draai het handwiel maar u toe (tegen de klok in) om de draadhefboom in de hoogste stand te zetten. Wanner de naald waar maar beneden gaat, haalt u de naaivoetje omhoog om het werkstuk anschter de naald en de naaivoet weg te halen. (2)

De draad aftsnijden

Trek de draden omlaag en acheer de persvoet. Breng de draden aan de zijkant van het voorkapje in de draadafsnijder (B). Trek de draden omlaag en snijd ze af. (3)

□ Elastische steken kiezen

De stretchsteken worden weergeven in de kleuren blauw en rood op de steekkeuzeknop.

Om deze steken te selecteren, draaat u de steekeuzeknop op de gewenste steek. Draai de steekeuzeknop verrolgens maar de indicator met "S1" of "S2". Er zijn diverse elastische steken; ditশ twee voorbeelden:

Zet de steekeuzeknop op " "

Deze steek worden gebrukt om drievoudige versterking te
geven aan elastische en slijtevoelige naden.
De machine naait twee steken vooruit en een steek achechterui

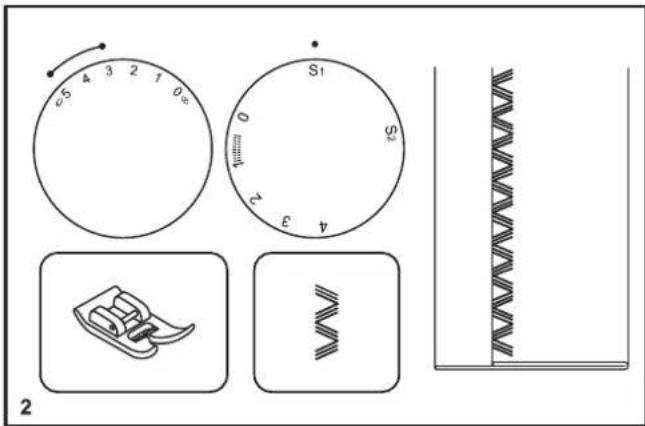

Zigzag-siersteek (2)

Zet de steekeuzeknop op " 3".

Stel de steekbreedteknop af tussen "3" en "5".

De zigzag-siersteek is geschikt voor stevige stoffen zoals denim, corduroy, Pipeline, ongekeperd linnen, enz.

Blinde zoom

Voor zomen in gordijnen, broeken, rokken, enz.

Blinde zoom voor elastische stoffen.

A. Blinde zoom voor stevige stoffen.

Opmerking:

Het naaien van een blindzoom vraagt oefening. Maak waarom algijd eerst een proeflapje.

Zet de steeklengteknop in het bereik dat op het schermrechts staat aangegeven. Blinde zomen worden gewoonlijkgenaaid met een langere steeklengte.

Zet de steekbreedteknop op een geschikte instelling voor het gewicht/type stof dat wordt genaaid, binnen het bereik dat op het schema rechts op de pagina staat aangegeven.

In het algemeen worden een smallere steek gebruikt voor dunnere stoffen en een bredere steek voor dikkere stoffen.

Naai eerst een proeflapje zodate u zeker weet dat de machineinstellungen geschikt zich voor de stof.

Blinde zoom:

Vouw de zoom omhoog op de gewenste bredte en pers.
Vouw terug (zoals te zien is in fig. 1) gegen de goede Kant van de stof en laat de bovenrand van de zoom ongeveer 7mm (1/4^ ) uitstekenaar de goede kant van de genouwen stof.

Begin langzaam op de vouw te naaien; zorg ervoor dat de naald de gezouwen bovenkant net raakt en een of tweestofdraadjes pakt. (2)

Vouw de stofuit wanner de zoom klaar is en pers.

Opmerking:

Om het naaien van blinde zomen nog eenvoudiger te makesen, kunt u een blindzoommvoe gebruiken, verkrijgbaar bij uw SINGER®-handelaar.

(a)

Vierstaps knoopsgat (Modellen M3200/M3205)

Voorbereiding

1. Verwijder de standardpersvoet enplaats de knoopsgatenvoet.
2. Meet de diameter en dikte van de knoop en voeg, waar 0,3cm (1/8") voor de trens aan toe om de juiste knoopsgatlngte te krijgen. Geef de groote van het knoopsgat op de stof aan. (a)
3. Plaats de stof onder de persvoet en zorg ervoor dat het merktekken op de knoopsgatenvoet samenvalt met de markings van het beginpunt van het knoopsgat op de stof. Laat de persvoet zakken zodat de middenlijn van het knoopsgat samenvalt met de middenlijn van de knoopsgatenvoet. (b)

Pas de steeklengteknop in de '' aan om de steekdichtheid in te stellen

Opmerking:

De dichtheid verschilt afhankelijk van de soort stof. Maak waarom algijd eerst een proeflapje.

Volg de 4-stapsreeks door met de steekeuzeknop van de ene stap waar de andere te gaan. Wanner u van stap maar stap.gaat bij het maken van het knoopsgat, moet u controlleren of de naald omhoog staat voordat u de steekeuzeknop aan de volgende stap draait. Let erop dat u Niet te veel steken naait in stap 2 en 4. Snijd het knoopsgat met een tornmesje open vanaf beiden uiteinden aan het midden toe.

Tips:

• Verminderlichtjes de spanning van de bovendraad voor een beter resultaat.
• Verstevig fijn of rekbare stoffen.
• Het is raadzaam om dik garen of koord te gebruiken bij rekbare of gebreide stoffen. De zigzagsteek moet over het dikke garen of koord naaien. (A)

Eénstaps knoopsgat (Modellen M3300/M3305/M3400/M3405/M3500/M3505)

Het naaien van knoopsgaten is een eenvoudige procedure die betrouwbare resultaten oplevert. Het isECHTER wel het beste als u altijd eerst een knoopsgat maakt op een proeflapje van uw stof met versteviging eronder.

Een knoopsgat maken

1. Markeer de positie van het knoopsgat met kleermakerskrijt op de stof.
2. Bevestig de knoopsgatvoet en zet de steekkeuzeknop op " Stel de steeklengteknop op " . Stel de steekbreedte in op "5". Het kan性和er不同程度 den de bredte aan te passen; naai eerst een proeflapje om dit te bepenalen.
3. Breng de naivoet olaag en leg de markingsen op de naivoet gelifik met de markingsen op de stof (A). (De voorste trens worden eerst genaaid.) (Leg de markingsing op de stof (a) gelijk met de markingop de naivoet (b).)
4. Open het knoopplaatje en breng de knoop aan (B).
5. Breng de knoopsgathendel omlaag en duw de hendel zachtjes terug (C).
6. Houd de bovendraad lichtjes vast en start de machine.
7. Het knoopsgat worden gemaakt in de volgorde (D).
8. Stop de machine wanner de knoopsgatcyclusCLAar is.

Een knoopsgat make in elastische stoffen (E)

Wanner u knoopsgaten naait op elastische stof, haak dan dik garen of koord onder de knoopsgatvoet. Wanner het knoopsgat worden genaaid, naait de machine over het koord heb.

1. Markee de positie van het knoopsgat met kleermakerskrijt op de stof, bevestig de knoopsgatvoet en stel de steekeuzeknop in op " Zet de steeklengteknop op "
2. Haak het dikke garen aan de achterkant van de knoopsgatvoet en breng dan de twee uiteinden van het dikke garen maar de voorkant van de voet, breng ze aan in de groeven en knoop ze waar tijdelijk vast.
3. Breng de naaivoet omlaag en begin te naaien.
4. Stel de steekbreedte af op de diameter van de contourdraad.
5. Wonneer u klaar bent met naaien, trekt u de dikke draad voorzichtig strak en knipt u deuitstekende stukjes af.

Sewing on Buttons

Installer de stopplaat. (1)

Vervang de universele naaivoet door de knopenaanzetvoet. (2)

Stel de steeklengthe in op "0".

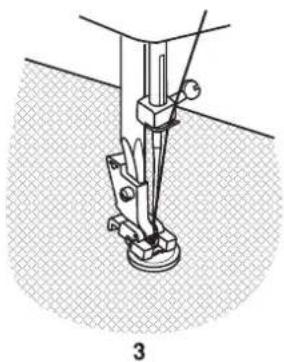

Plaats de knoop en de stof onder de knoopaanzetvoet, zoals getoond (3).

Stel de machine in voor een zigzagsteek. Verstel de draaiknop totdat de steekbreedte overeenkomt met de gaten in de knoop. Draai aan het handwiel om te controeren of de naald goed in het linker en hetrechtter gat van de knoop gaat. Pas indien nodig de steekbreedte aan, afhankelijk van de afstandussen die gaten van de knoop. Naai de knoop langzaam vast met onceveer 10 steken.

Breng de naald omhooguit de stof. Stel de machine weer in voor een rechte steek, met de bredte op "0" en naai enkele afhechtsteken.

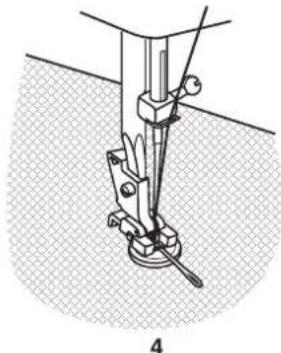

Als u een steeltje wilt make,plaatst u een stopnaald boven op de knoop en naait u de knoop vast. (4)

Voor knopen met 4 gaten, naait u eerst door de twee voorste gaten. Vervolgens verplaatst u de stof en naait u door de tweechterste gaten.

1
2

Ritssluitingen inzetten en biezen

Stel de machine in volgens de afbeelding.

Vervang de standard persvoet door de ritsvoet.

De ritsvoet kan rechts of links aan de houder bevestigd worden, afhankelijk van de Kant van de ritsvoet waarlangs u gaat naaien. (1)

Om langs de trekker van de rits te naaien: staat de naald in de stof zakken, zet de persvoet omhoog en duw de trekker achefter de persvoet. Laat de persvoet zakken en naai verder.

Het is ook möglichk om een stuk koord in een biaislint te naaien om zo een biosversiering te make. (2)

Algemene informatatie

De aanschuiftafel installeren

Houd de aanschuiftafel horizontal en schuif de tafel in derichting van de pijl. (1)

Schuif de doos met accessoiresaar links en verwijder de doos wanner u de vrije arm wilt gebruiken.

De binnenzijde van de aanschuiftafel kan worden gebruikt als opbergruimte voor accessoires.

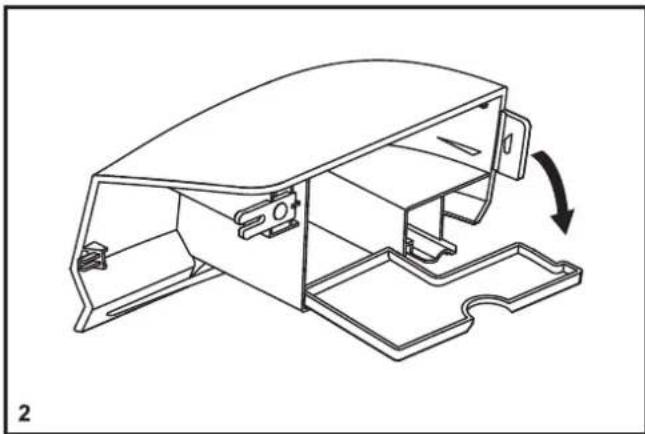

U opent de aanschuiftafel door het klepje te bewegen in derrichting van de pijl. (2)

Naaivoethouder bevestigen

Naivoet verwijderen

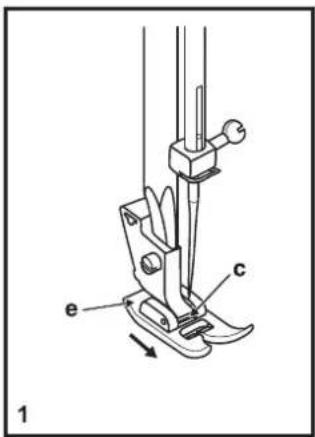

Druk op de naaivoet (e) om deze uit de uitsparing te halen. (1)

Naiavoet bevestigen

Plaats de pin (d) van de naivoet (e) in de uitsparing (c) van de naivoethouder. (2)

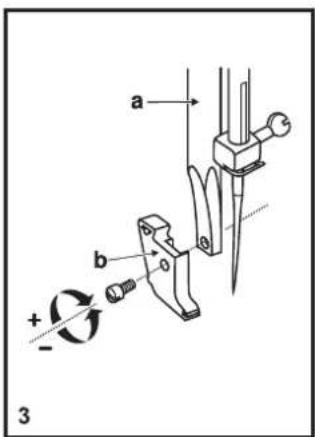

Naivaethouder verwijderen en bevestigen

Zet de naaivoetstang (a) omhoog.

Verwijder enplaats de naivoethouder (b) zoals afgebeeld. (3)

Randgeleider bevestigen

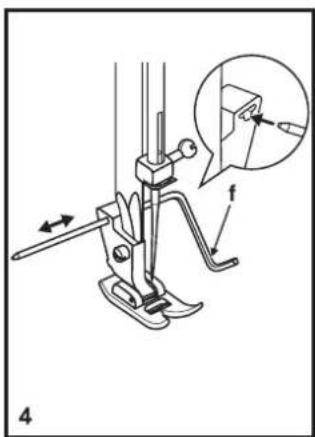

Schuif de randgeleider (f) zoals afgebeeld in de gleuf. Pas de afstand overeenkomstig de zoom, plooi, enz. aan. (4)

Let op:
Zet de schakelaar op uit ("O") wonneer u de bovenstaande handelingen uitvoert!

Tabel voor naald, garen en stof

SELECTIE VAN NAALD/STOF/GAREN

NAALD STOFFEN GARENSOORT
9-11 (70-80)	Lichte stoffen: dunne katoensoorten, voile, serge, zijde, mousseline, interlock, gebreide katoensoorten, tricot, jersey, crêpe, geweven polyester, stoffen voor hemden en bloezen.	Dunne garensoorten in katoen, nylon, polyester of combinaties van katoen en polyester.
11-14 (80 - 90)	Middengewicht stoffen: katoen, satijn, ketelstof, canvas, dubbel gebreide stoffen,lichtgewicht Wolgoed.	De meeste garens die in de winkels verkocht worden, zichn van gemiddelde dikte en dus geschikt voor deze stoffen en naalddiktes.
14 (90)	Middelzware stoffen: oncekeperd katoenlinnen, zwaarder wolgoed, dikkere jersey, badstof, spijkerstof.	Voor een optimaal resultaat kurz u het beste polyester garen voor synthetische stoffen en katoenen garen voor natuurlijk geweven stoffen gezebruiken.
16 (100)	Zware stoffen: zeildoek, zwaar wolgoed, tentstoffen, quiltstoffen, spijkerstof, materiaal voor stoffering (licht tot middengewicht).	Gebruik altijd boven en onder hetzelfde garen.
18 (110)	Zwaar wolgoed, overjasstoffen, stoffererstoffen, sommige soorten leer en vinyl.	Dik, stevig garen.

BELANGRIJK: Gebruik allid de juiste naald die bij de garen- en stofdikte past.

SELECTIE VAN NAALD EN STOF

NAALD UITLEG STOFSOORT
SINGER® 2020	Standaardnaald met scherpe punt Diktes van dun 9 (70) tot dik 18 (110).	Natuurlijke geweven stoffen: wol, katoen, zijde etc. Niet te gebruiken voor dubbel gelebreide stoffen.
SINGER® 2045	Ballpointnaald, 9 (70) tot 18 (110).	Natuurlijke en synthetische geweven stoffen, combinaties met polyester. Gebreide polyesterstof, interlock, tricot, enkel en dubbel gelebreide stoffen. Lycra®, badgoed, elastiek.
SINGER® 2032	Edernaald 12 (80) tot 18 (110).	Leer, vinyl, stoffering. (Maakt eenkleiner gat dan de standard, ditke naald.)

Opmerking:

1. Gebruik alsijd echte SINGER® naalden voor optimale naairesultaten.
2. Vervang de naalden regelmatig: bij elk neueuw kledingstuk en/of bij het breken van de naalddraad of het overslaan van steken.

Stopplaat

Voor bepaalde soorten werk (bijv. stoppen of borduren uit de vrijhe hand) moet de stopplaat worden gebruikt.

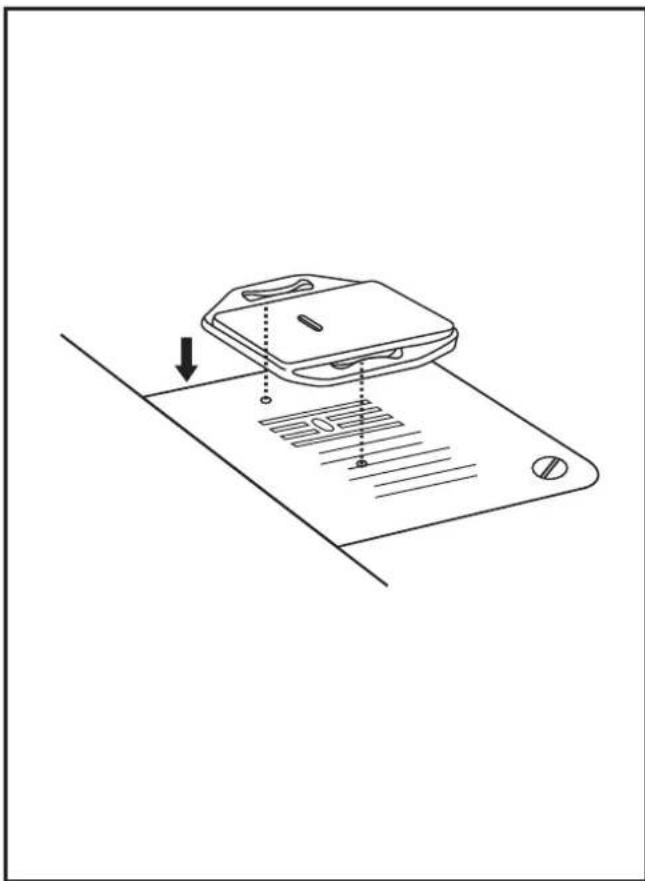

Installer de stopplaat volgens de afbeelding.

Verwijder de stopplaat voor normala naaiwerk.

Voor nauaien uit de vrij hand raden wij aan om een stop- of borduurvoet te gebruiken, verkrijgbaar als extra accessoire bij erkende SINGER® winkeliers.

Een naald inzetten en verrangen

Vervang de naald regelmatig, vooral als er sporen van slijtage zich en als de naald problemen veroorzaakt.

Wij raden u aan steeds originele SINGER naalden te gebruiken want zo krijgt u de Beste naairesultaten.

Plaats een neue naald zoals aangegeven:

A. Draai de schroef van de naaldklem los en draai de schroef weer vast nadat u de(APe uea naald hebt ingebracht.1
B. De platte kant van de naald moet maar achteren wijzen.
C/D. Duw de naald zo hoog möglichk omhoog.

Let op: Schakel de stroom steeds uit alvorens u een naald gaat inzetten of verwijderen.

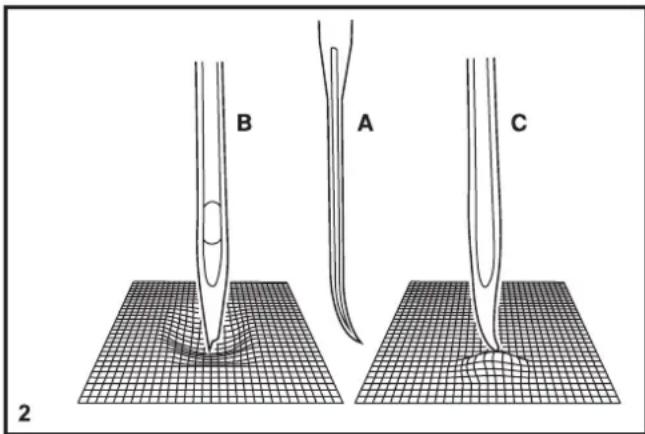

De naalden要去 in perfecte staat+zijn. (2)

A. De naald krom is.
B. De naaldpunt bot is.
C. De naald beschadigd is.

Onderhoud van de machine

Waarschuwing:

Schakel de machine uit en verwijder de stekker uit het stopcontact. Voor het reinigen van de machine要去 de stroom altijd uitgeschakeld zich.

De naaldplaat verwijderen:

Draai aan het handwiel tot de naald in de hoogste stand staat. Open het voorklepje en schroef de naaldplaat los m.b.v. de schroevendraier. (1)

De transporteertanden reinigen:

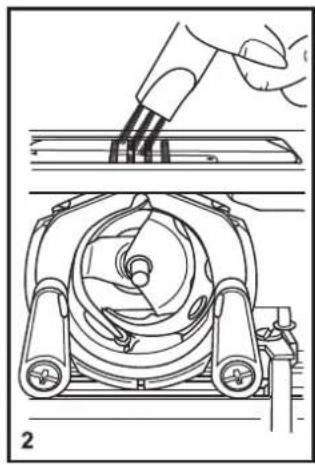

Gebruik het borsteltje om het volledige gebied te reinigen. (2)

De grijper reinigen en smeren:

Verwijder het spoelhuis. Draai de twee klepjes (3) maar buiten. Verwijder de grijperbaanring (4) en de grijper (5) en reinig alles met een zachte doek.

Doe 1-2 druppeltjes olie op de grijperbaan. (6) Draai aan het handwiel tot de grijperdrijver in de linkerstand staat. (7)

Plaats de grijper terug. (5) Plaats de grijperbaanring terug en draai de twee klepjes weeer naar binnen. Breng het spoelhuis en de spoel aan en plaats de naaldplaat terug.

Belangrijk:

Stof- en garenresten moeten regelmatig verwijderd worden. Breng uw naaimachine regelmatig maar een van onze servicecentra voor een onderhoudsbeurt.

Probleem oplossingen

Probleem Mogelijk jeoorzaak Oplossing

Bovendraad brekt 1. De machine is nicht correct ingeregen. 1. Rijg de machine opniew in.2. De draadspanning is te hoog. 2. Verlaag de spanning. (lager(Clifer)3. De draad is te dik voor de naald. 3. Kies een dikkere naald.4. De naald is nicht correct ingezet. 4. Zet de naald opnieuw in. (platte kant maarchter)5. De draad zit rond de garenpen gedraaid. 5. Verwijder het garen en wind het op de klos.6. De naald is beschadigd. 6. Vervang de naald.
Onderdraad brekt 1. Het spoelhuis is nicht correct geplaatst.	1. Verwijder en plaatshet spoelhuis opniew en trek aan de draad. De draad moeit moeiteloofrollen.
Steken overslaan 1. De naald is nicht correct ingezet.2. De naald is beschadigd. 2. Vervang de naald.3. U gezruikt de verkeerde maat of het verkeerde type naald.4. De persvoet is nicht goed bevestigd.	1. Verwijder de naald en zet de naald opniew in.3. Kies de naald die bij de stof en het garen hoort.4. Controleer en bevestigde persvoet op de juiste manier.
Naald brekt 1. De naald is beschadigd.2. De naald is nicht correct ingezet. 2. Zet de naald op de goede manier in (platte kant maarfter).3. U gezruikt de verkeerde naalddikte.4. U gezruikt de verkeerde persvoet.	1. Vervang de naald.2. Rijg de machine opniew in.3. Kies de naald die bij de stof en het garen hoort.4. Kies de juiste persvoet.
Losse steken 1. De machine is nicht correct ingeregen.2. Het spoelhuis is verkeerd ingeregen.3. Onjuiste combinatie van naald/garen/stof.4. De draadspanning is verkeerd.	1. Rijg de machine opniew in.2. Rijg het spoelhuis in zoals op de afbeelding te zien is.3. Kies de naald die bij de stof en het garen hoort.4. Corrigeer de draadspanning.
Naden trekken samen of rimpelen 1. De naald is te dik voor de stof.2. De steeklengte is nicht goed ingesteld.3. De draadspanning is te hoog. 3. Verlaag de spanning.	1. Kies een dunnera naald.2. Corrigeer de steeklengte.
Ongelijksteken, Ongelijk transport 1. Slechte kwaliteit garen gezruikt.2. Het spoelhuis is verkeerd ingeregen.3. Er werk aan de stof getrokken.	1. Gebruik garen van een betere kwaliteit.2. Verwijder het spoelhuis, rijg het in en plaatshet het op de goede manier terug.3. Trek Niet aan de stof tijdens het naaien. Laat de machine de stof Transporteren.
De machine maakt lawaai 1. Vuil of vet op de grijper of de naaldstang. 1. Reinig de grijper en het transport.2. De naald is beschadigd. 2. Vervang de naald.
De machine blokkeert Draad zit vast in de grijperbaan. Verwijder het spoelhuis en de bovendraad. Draai het handwieI voorwaarts enchterwaarts en verwijder de draadresten. Smeer de machine Zoals aangegeven.

Bij het afvoeren van dit product moet u erop letten dat het op de juiste wijze wordt gerecycled volgens de nationale richtlijnen voor elektrische/ elektronische producten. Gooi elektrische apparaten Niet weg als ongesorteerd afval, maar maak gebruik van gescheden afvalinzameling. Neem contact op met de gemeente voor informatie over de aanwezige inzamelpunten. Als u oude apparaten verrangt door(APpe, kan de verkoper wettelijk verplicht+zijn om uw oude apparaat Gratis terug te nemen om het af te voeren.

Als elektrische apparaten worden weggegoid op stortplaatsen of vuilnisbelten kunnen er gevaarlijke stoffen in het grondwater lekken, in de voedselketen verechtkommen en schade aanrichten aan uw gezondheid en welzijn.

Wij behoenden ons hetrecht voor zonder aankondiging vooraf veranderingen aan te brengen in de machine en het assortiment accessiores, of aanpassingen te doen in functies of ontwerp. Dergelijkke veranderingen zich erchter algtd ten gunste van de gebruiker van het product.

Singer en het Cameo "S" Design zich exclusieve handelsmerken van The Singer Company Limited S.à.r.l. of gelieerde bedrijven.

471102403 · Dutch ©2019 The SINGER Company Limited S.à.r.l. of whose dochterondernemingen. Alle rechten voorbehonden.

IM_KXXV(NL)
