Raffaello - Afzuigkap Airforce - Gratis gebruiksaanwijzing en handleiding

Producttype	Inbouw afzuigkap
Merk	Airforce
Model	Raffaello
Maximaal ondersteund gewicht	30 kg
Minimale installatieafstand (elektrisch koken)	50 cm
Minimale installatieafstand (gaskoken)	65 cm
Afvoerversie	Afzuigend (externe afvoer) of filterend (recirculatie met koolstoffilter)
Luchtuitlaat	Boven, diameter niet gespecificeerd
Afstandsbediening	Ja, draadloos, universeel (koppeling vereist)
Verlichting	Niet uitgerust voor dit model
Motorsnelheden	5 snelheden + intensief getimed (8 minuten)
Vetfilter	Metaal, vaatwasmachinebestendig (korte cyclus, lage temperatuur)
Koolstoffilter	Optioneel, elke 6 maanden vervangen, niet wasbaar
Voeding	220-240 V, kabel 1250 mm met of zonder stekker
Elektrische beveiliging	Differentieelschakelaar 30 mA vereist
Reiniging	Doek met gedenatureerde alcohol of neutraal reinigingsmiddel, vermijd schuurmiddelen
Filteronderhoud	Vetfilter: maandelijks; Koolstoffilter: elke 6 maanden
LED-verlichting	Indien aanwezig, vervanging door technische dienst
Compatibiliteit verlaagd plafond	Ja, vereist ondersteunend frame, max. belasting 30 kg
Gebruik door kinderen en personen	Vanaf 8 jaar onder toezicht; reiniging alleen door volwassenen

Veelgestelde vragen - Raffaello Airforce

Welke minimale afstand moet worden aangehouden tussen de afzuigkap en het kookoppervlak?

Voor elektrisch koken is de minimale afstand 50 cm. Voor gas- of gemengd koken is deze 65 cm. Volg altijd de instructies van de fabrikant van uw kooktoestel als een grotere afstand wordt gespecificeerd.

Hoe installeer ik de afzuigkap in een verlaagd plafond?

De afzuigkap moet in een stevig verlaagd plafond worden geïnstalleerd. Het is verplicht een verstelbaar frame of steun te gebruiken om het gewicht (max 30 kg) te dragen. Bevestig de afzuigkap niet rechtstreeks in gipsplaten.

Hoe koppel ik de afstandsbediening aan de afzuigkap?

Schakel de stroom gedurende minimaal 10 seconden uit en schakel vervolgens weer in. Druk binnen 5 seconden op de verlichtingstoets T4 tot de lichten aangaan, druk vervolgens binnen de volgende 5 seconden op de motortoets T2 tot de lichten uitgaan. Wacht 10 seconden voordat u de afzuigkap gebruikt.

Hoe wijzig ik de code van de afstandsbediening bij storing?

Druk tegelijkertijd gedurende minimaal 10 seconden op de toetsen T1 (+) en T3 (-). De afstandsbediening genereert een nieuwe willekeurige code. Herhaal vervolgens de koppelingsprocedure.

Hoe reinig ik het vetfilter?

Het metalen vetfilter moet eenmaal per maand worden gereinigd. U kunt het met de hand wassen met een niet-agressief reinigingsmiddel of in de vaatwasser met een korte cyclus op lage temperatuur. Mogelijke verkleuring heeft geen invloed op de prestaties.

Wanneer moet het koolstoffilter worden vervangen?

Voor filterversies moet het actieve koolstoffilter bij normaal gebruik elke 6 maanden worden vervangen. Het is niet wasbaar of recyclebaar.

Wat te doen als de LED-verlichting niet meer werkt?

De gehele LED-verlichtingsgroep moet worden vervangen. Neem contact op met de technische ondersteuningsdienst om dit te laten doen. Probeer het niet zelf te repareren.

Kan ik de afzuigkap gebruiken met een gasfornuis?

Ja, maar zorg voor voldoende ventilatie van de ruimte. Overschrijd geen onderdruk van 4 Pa. De afzuigkap mag niet gelijktijdig worden gebruikt met verbrandingstoestellen zonder toevoer van buitenlucht.

Hoe verminder ik het energieverbruik van de afzuigkap?

Gebruik altijd de laagste snelheid die geschikt is voor uw kookbehoefte. Schakel de afzuigkap uiterlijk 15 minuten na het koken uit en schakel de verlichting uit wanneer u de ruimte verlaat.

Wat te doen bij beschadiging van de voedingskabel?

De beschadigde kabel moet worden vervangen door de fabrikant, zijn klantenservice of een gekwalificeerd persoon om risico's te voorkomen. Gebruik de afzuigkap niet als de kabel beschadigd is.

GEBRUIKSAANWIJZING Raffaello Airforce

Controleer het plafond voor de eerste installatie:

• Het plafond moet vlak, horizontaal en voldoende stevig en sterk zijn. - De afzuigkap is ontworpen voor installatie in een verlaagd plafond. Dit verlaagde plafond moet stevig zijn en een geschikt draagvermogen hebben voor een product met een maximaal gewicht van 30 kg. - Installeer de afzuigkap niet rechtstreeks op de panelen van het verlaagde plafond, maar gebruik altijd een frame of een geschikte steun.

Installatie van gipsplaten:

Opgelet!: de installatie mag alleen worden uitgevoerd door gekwalificeerde installateurs.

Alleen voor modellen: RAFFAELLO FL EASY UP RAFFAELLO EASY UP

Voor elke schilderbeurt van het omtrekpaneel en/of het frame van de kap, is het raadzaam om een beroep te doen op een professional in de sector.

De details kunnen zowel met poeder als met vloeistof worden geverfd.

Muurverven en tempera's zijn niet geïndiceerd, omdat ze niet hechten aan oppervlakken en absorberend zijn, het is onvermijdelijk dat de kookdampen die door het product worden aangezogen de afwerking zullen verpesten.

Alleen voor modellen: RAFFAELLO FL EASY UP RAFFAELLO EASY UP

Opmerking: deze afstandsbediening is universeel, maar niet alle functies zijn beschikbaar op alle modellen.

VOOR HET EERSTE GEBRUIK OF ALS DE AFSTANDSBEDIENING OF DE ELEKTRONICA OP DE KAART VAN HET PRODUCT VERANDERD MOET WORDEN, MOET DE PROCEDURE VOOR DE VERBINDING TUSSEN AFSTANDSBEDIENING EN KAP WORDEN UITGEVOERD (geldig voor alle modellen):

1. Schakel de stroom naar de kap minstens 10 seconden uit.
2. Voorzie de kap weer van stroom.
3. Druk binnen de eerste 5 seconden op de lichttoets T4 en laat los nadat de lampjes gaan branden.
4. Druk binnen de volgende 5 seconden op de motortoets T2 en laat los wanneer de lampjes uitgaan.

Op dit punt is het nodig om ongeveer 10 seconden te wachten, waarna de kap normaal gebruikt kan worden.

Het apparaat kan worden gebruikt door kinderen jonger dan 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of zonder ervaring of vereiste kennis, mits onder toezicht of nadat zij geïnstrueerd zijn over het veilige gebruik van het apparaat en kennis hebben van de gevaren die eraan verbonden zijn. Kinderen mogen niet met het apparaat spelen. Schoonmaak en onderhoud die door de gebruiker moeten worden uitgevoerd, mogen niet zonder toezicht door kinderen worden gedaan. Gebruik de kap nooit als het rooster niet goed gemonteerd is!

De delen waar men bij kan komen, kunnen oververhit raken wanneer de kookplaat wordt gebruikt.

De lucht mag niet worden afgevoerd in een kanaal dat ook wordt gebruikt voor het afvoeren van rook van apparaten die gas of andere brandstoffen verbranden. Er moet altijd gezorgd worden voor een goede ventilatie van de ruimte wanneer de kap gelijktijdig wordt gebruikt met andere apparaten die gas of andere brandstoffen gebruiken. Het is streng verboden om voedsel te flamberen onder de kap. Het gebruik van open vuur is schadelijk voor de filters en kan brand veroorzaken, het moet daarom in elk geval vermeden worden. Bij frituren moet goed gecontroleerd worden om te voorkomen dat oververhitte olie vlam vat. Voor technische en veiligheidsmaatregelen die toegepast moeten worden voor het afvoeren van rook, dient men zich strikt te houden aan de betreffende reglementen van de plaatselijke bevoegde autoriteiten.

Dit apparaat is gekentekend conform de Europese Richtlijn 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Door te controleren of het product op de juiste wijze wordt weggegooid, draagt de gebruiker bij aan het voorkomen van potentiële negatieve gevolgen voor het milieu en de gezondheid.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft. Indien de elektriciteitskabel beschadigd is, moet deze door de producent of door de technische dienst vervangen worden, of in elk geval door een persoon met een daaraan gelijkstaand niveau, om ieder risico uit te sluiten.

Raadpleeg ook de tekeningen op de eerste pagina's met de verwijzingen – in de vorm van letters en cijfers – die zijn vermeld in de uitleg. U dient zich strikt te houden aan de

aanwijzingen in deze gebruiksaanwijzing. Elke aansprakelijkheid voor eventuele ongelukken, schade of brand veroorzaakt door het apparaat, voortkomend uit het niet opvolgen van de instructies in deze gebruiksaanwijzing, worden afgewezen.

Aangeraden wordt om de kap niet te bevestigen aan een muur die het gewicht niet kan dragen, bijvoorbeeld een wand van gipskarton, en om het apparaat niet in een kast in te bouwen.

In het geval van een elektrisch fornuis moet de afzuigkap minstens 65 cm van de kookplaat afgelegen zijn en 65 cm in geval van gas of gemengd fornuis. Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven, moet hiermee rekening worden gehouden.

De afzuigkap is voorzien van een bovenluchtafvoer B voor de afvoer van rook naar buiten in geval van modellen met schoorsteen C (Zuigversie A - afvoerbuis niet bijgeleverd). In het geval dat het niet mogelijk is dampen en rook naar buiten af te voeren, ook al is men voorzien van het model met schoorsteen C, kan de afzuigkap in de filterversie F gebruikt worden door de montage van 1 koolstoffilter F, de rook en de dampen worden gerecycleerd door middel van het bovenrooster G.

Controleer of er in de buurt van de kap een elektrisch stopcontact is en of de installatie voorzien is van een 30 mA differentiaal. De netspanning moet overeenkomen met de spanning die op het gegevensplaatje binnenin de kap staat aangegeven. De kap is voorzien van een elektrische kabel van 1250 mm lang met of zonder stekker; als hij voorzien is van stekker de kap aansluiten aan een stopcontact dat op een toegankelijke plek zit, en in overeenstemming is met de geldende normen, indien niet voorzien van stekker (directe aansluiting aan het net) een bipolaire goedgekeurde schakelaar aanbrengen met een afstand tussen de openingscontacten van minstens 3 mm (toegankelijk), deze installatie en de elektrische aansluiting moeten volgens de normen worden uitgevoerd door een gespecialiseerde technicus.

Tests van de prestatie van het product uitgevoerd in overeenkomst met de regelgeving (EU) Nr 65/2014 - Ref: IEC 61591

De maximale prestatie worden behaald door de mobiele panelen, indien aanwezig, in de open positie te plaatsen.

T1: + T2: On/Off motor T3: - T4: On/Off light

Opmerking: de afstandsbediening is universeel, maar niet alle functies zijn beschikbaar op alle modellen.

VOOR HET EERSTE GEBRUIK OF ALS DE AFSTANDSBEDIENING OF DE ELEKTRONICA OP DE KAART VAN HET PRODUCT VERANDERD MOET WORDEN, MOET DE PROCEDURE VOOR DE VERBINDING TUSSEN AFSTANDSBEDIENING EN KAP WORDEN UITGEVOERD (geldig voor alle modellen):

1. Schakel de stroom naar de kap minstens 10 seconden uit
2. Voorzie de kap weer van stroom
3. Druk binnen de eerste 5 seconden op de lichttoets T4 en laat los nadat de lampjes gaan branden
4. Druk binnen de volgende 5 seconden op motortoets T2 en laat los wanneer de lampjes uitgaan

Op dit punt is het nodig om ongeveer 10 seconden te wachten, waarna de kap normaal gebruikt kan worden.

ALS ER STORINGEN ZIJN ALS GEVOLG VAN INTERFERENTIES MET ANDERE AFSTANDSBEDIENINGEN IN DE OMGEVING, VOLG DAN DE PROCEDURE VOOR HET VERANDEREN VAN DE TRANSMISSIECODE VAN DE AFSTANDSBEDIENING (Geldig voor alle modellen)

De afstandsbedieningen worden geleverd met vooraf gedefinieerde codes. Als een nieuwe generatie willekeurige codes gewenst is, moet de volgende procedure worden gevolgd: druk de plustoets T1 en de mintoets T3 tegelijkertijd gedurende minstens 10 seconden in. Nadat de code van de afstandsbediening is gewijzigd, moet de aansluitingsprocedure worden uitgevoerd.

Toets T2 (On/Off motor): door op de T2-knop te drukken wordt de motor aan of uit gezet, door op de T1(+) of T3 (-) knoppen te drukken wordt de snelheid verhoogd of verlaagd

1e snelheid: groene LED, 2e snelheid: knipperende groene LED, 3e snelheid: oranje LED, 4e snelheid: knipperende oranje LED, 5e snelheid: rode LED, 6e snelheid: knipperende rode LED (intensief getimed gedurende 8 minuten, waarna deze terugkeert naar 5 snelheden)

Let op: het model Raffaello is niet voorzien van verlichting

Onderhoud

Voor ieder onderhoud eerst de afzuigkap van de stroom loskoppelen.

Schoonmaak

De kap moet vaak worden schoongemaakt, zowel de binnenkant (behalve de plek achter de vetfilter) als de buitenkant. Gebruik voor het reinigen een met spiritus of neutraal vloeibaar schoonmaakmiddel vochtig gemaakte doekje. Gebruik geen schuurmiddelen.

Attentie:

Het niet in acht nemen van de reinigingsnormen van de afzuigkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken. Men wordt dan ook verzocht zich aan de instructies te houden.

Vetfilter

Deze moet een keer in de maand gereinigd worden met niet agressieve schoonmaakmiddelen, met de hand of in de vaatwasmachine met lage wastemperatuur en een korte wascyclus. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.

Koolstoffilter (alleen voor de filterversie)

De koolstoffilter F mag niet gewassen of weer gebruikt worden. Het koolstoffilter moet minstens eenmaal in de 6 maanden worden vervangen. Deze houdt de lastige kookgeuren vast.

Lampvervanging

Attentie! Alvorens de lampjes aan te raken controleer eerst of ze koud zijn.

Beperking van milieuverontreiniging:

Om het verbruik van het apparaat te beperken, is het raadzaam om steeds een lagere zuigsnelheid dan vereist in te schakelen, het apparaat na het doven van de branders niet langer dan 15 minuten te laten werken en steeds de lichten uit te schakelen als de kookzone wordt verlaten.

Waarschuwingen

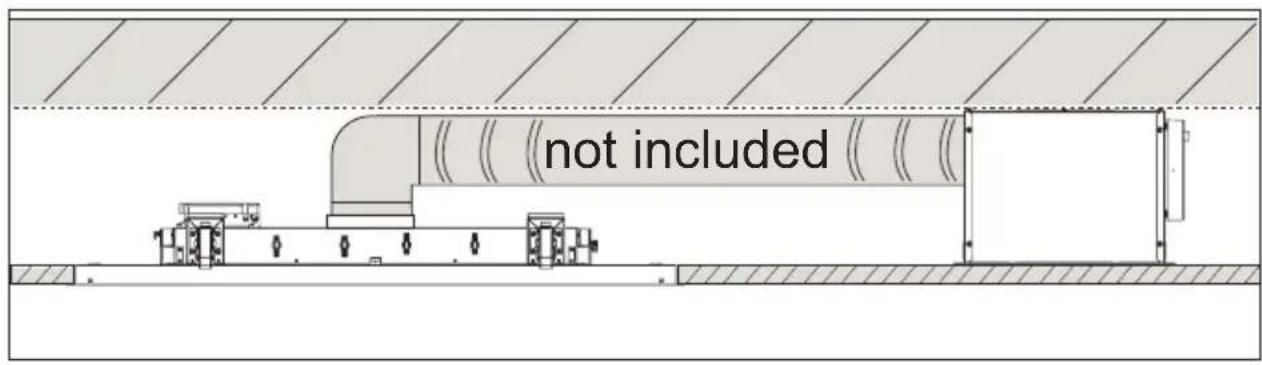

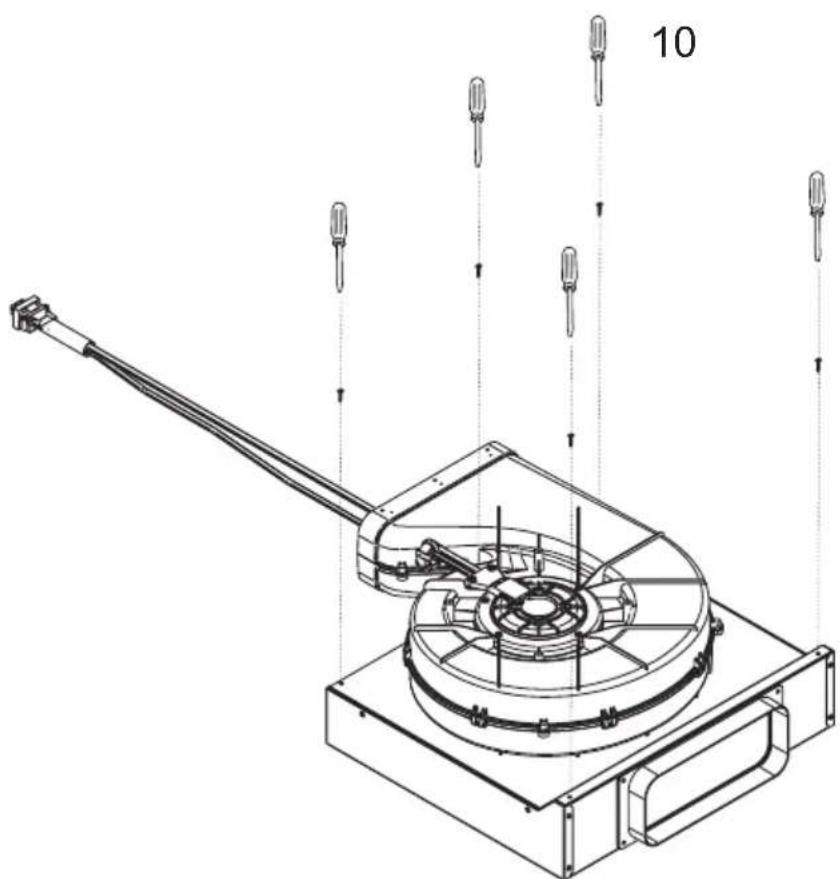

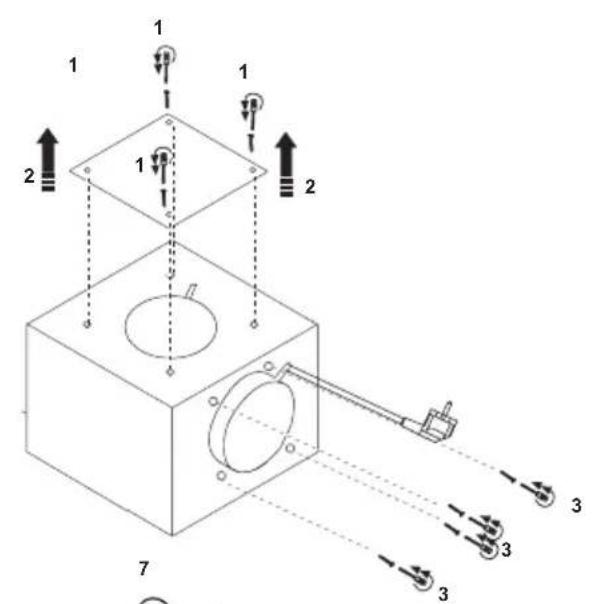

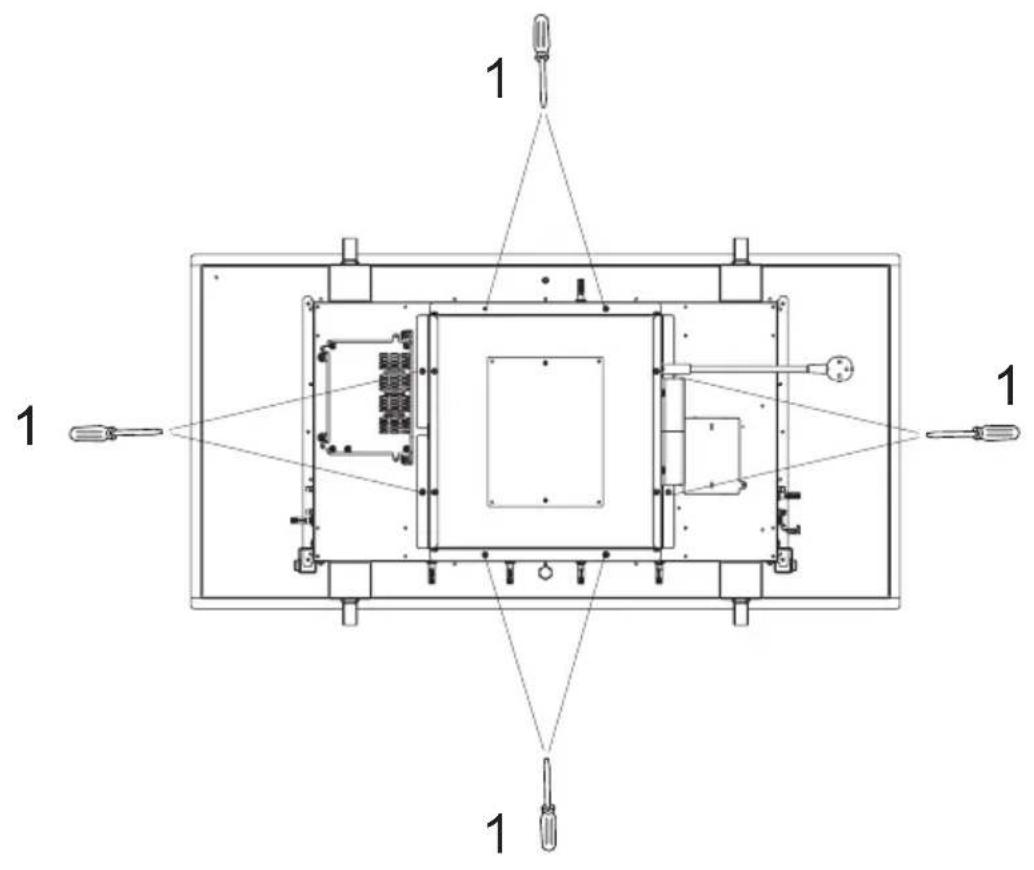

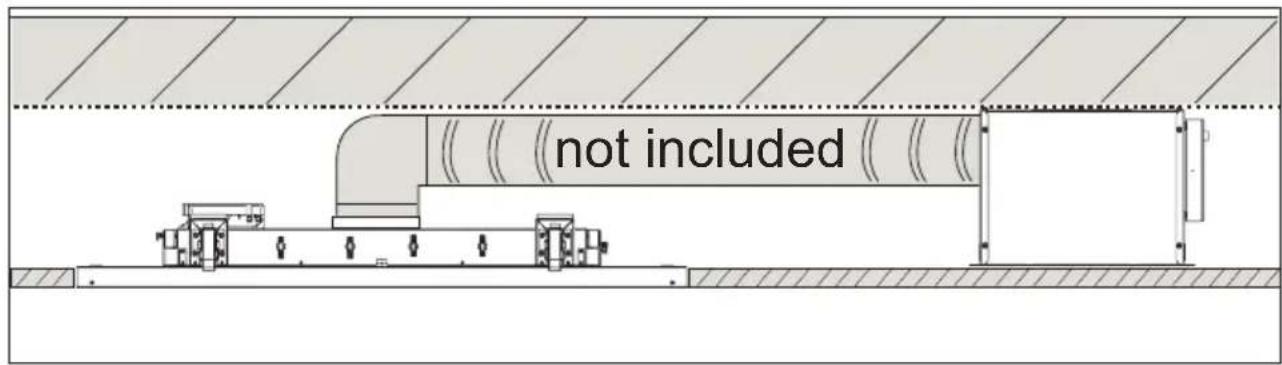

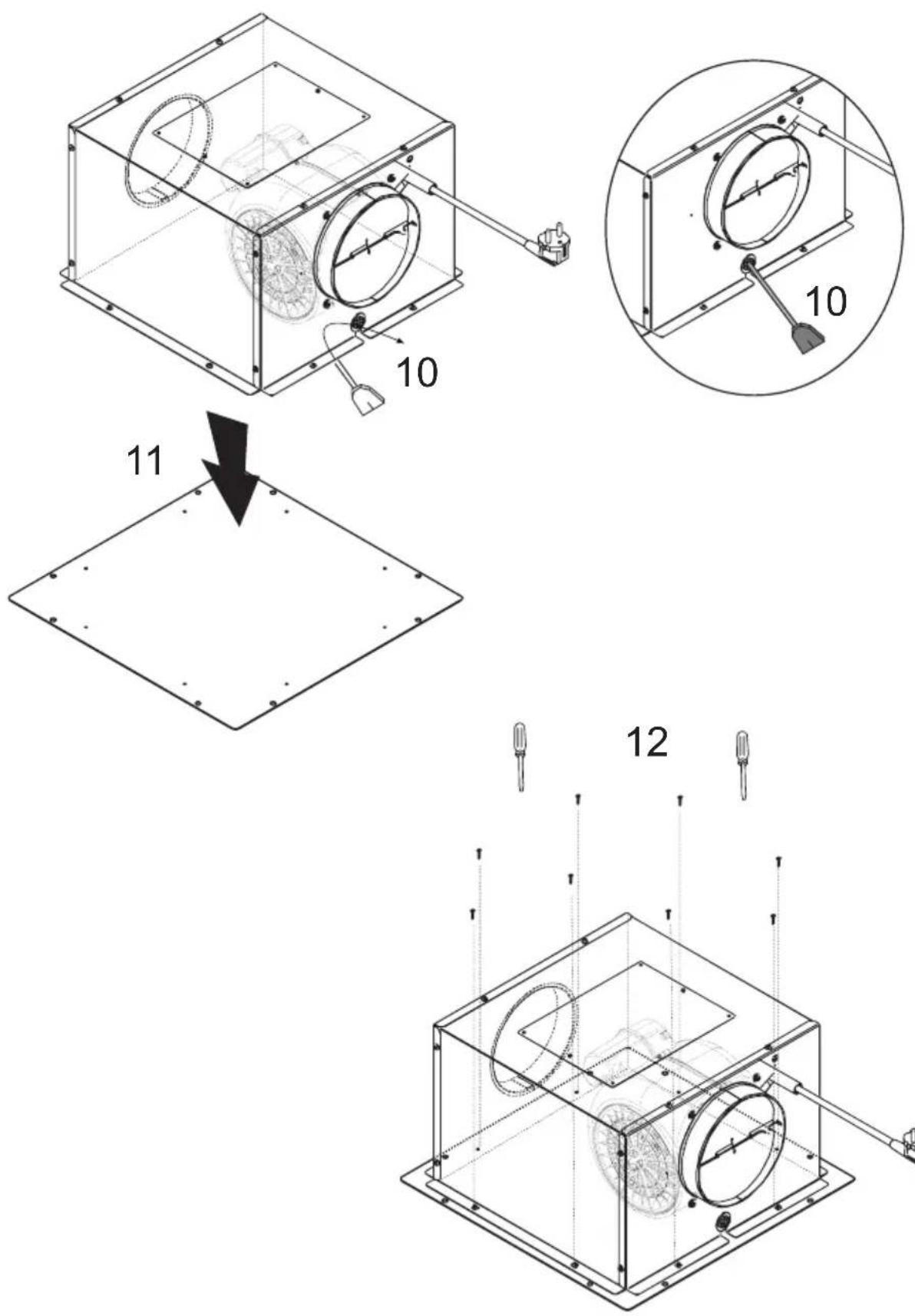

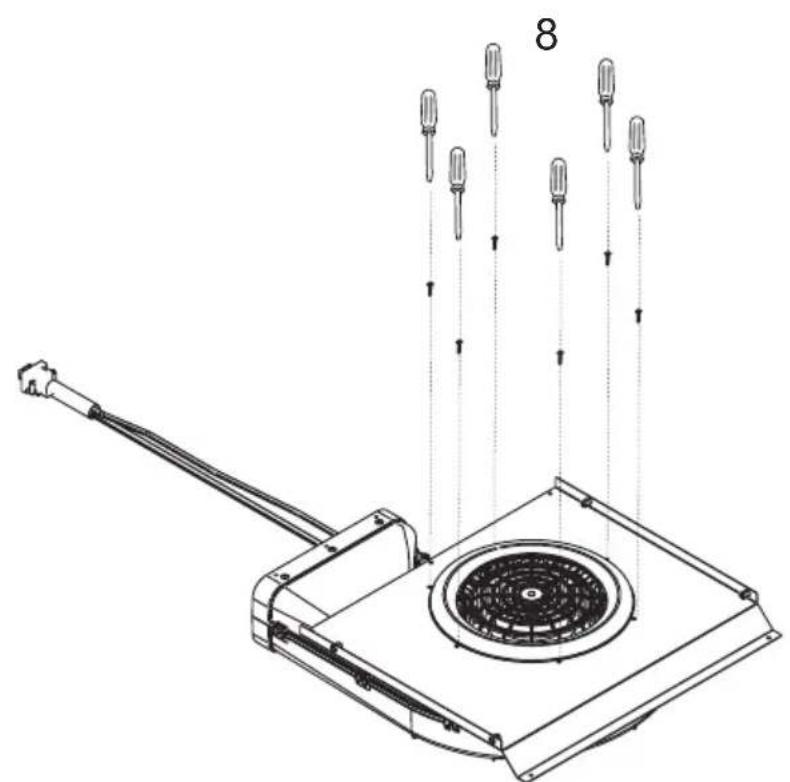

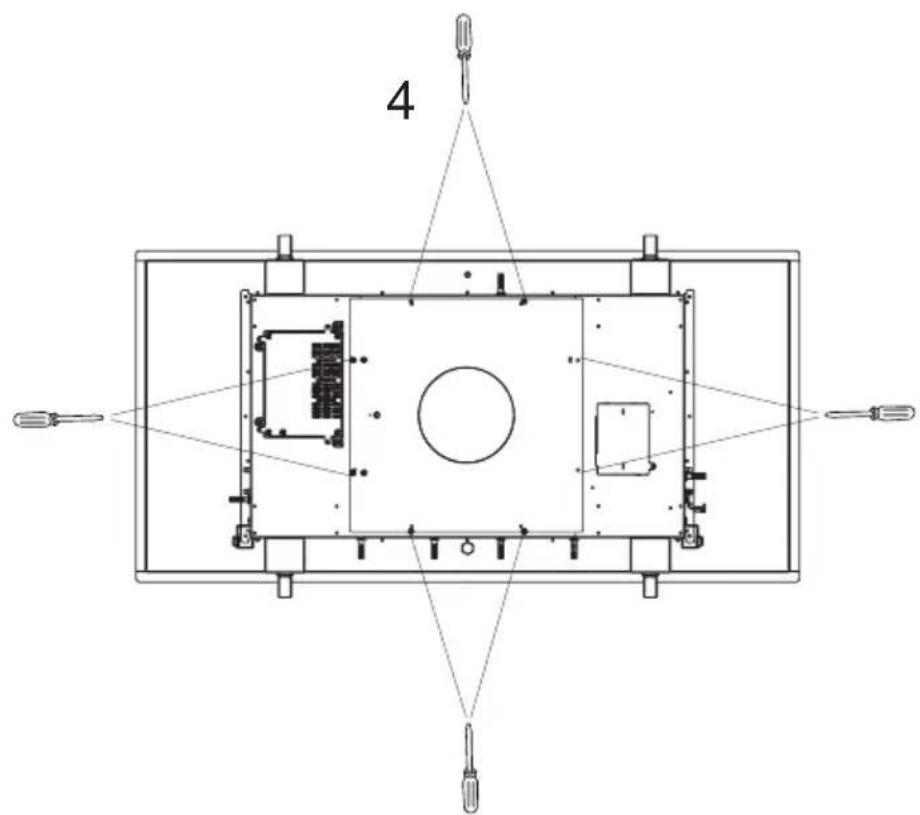

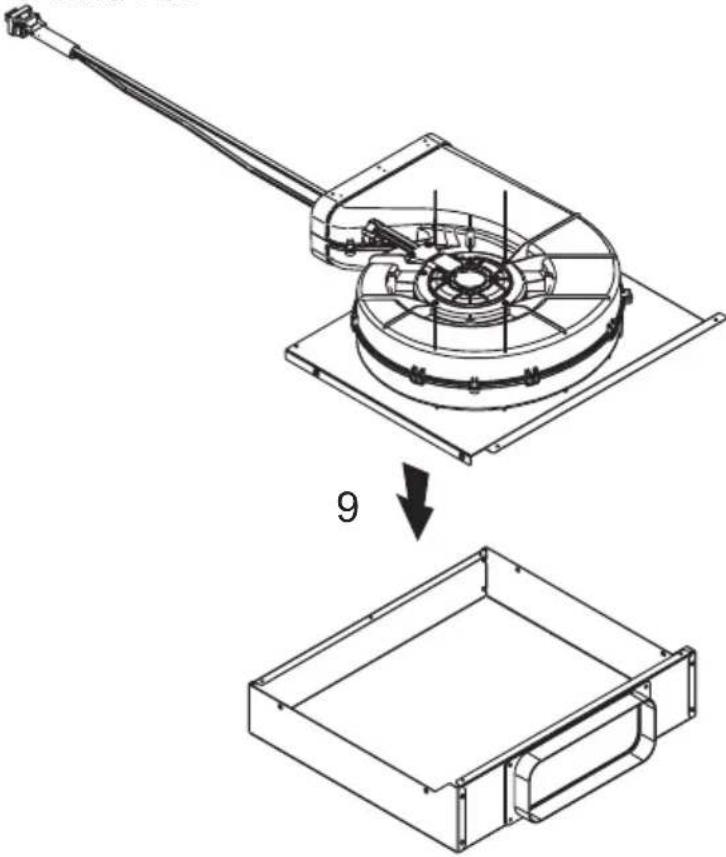

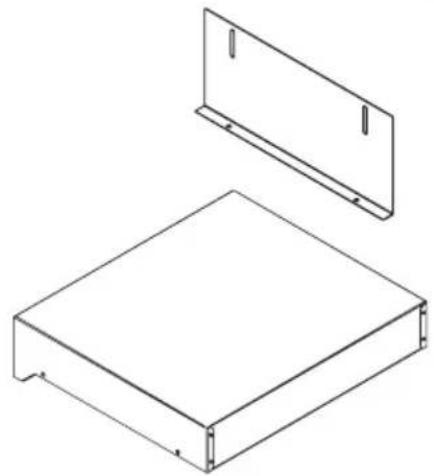

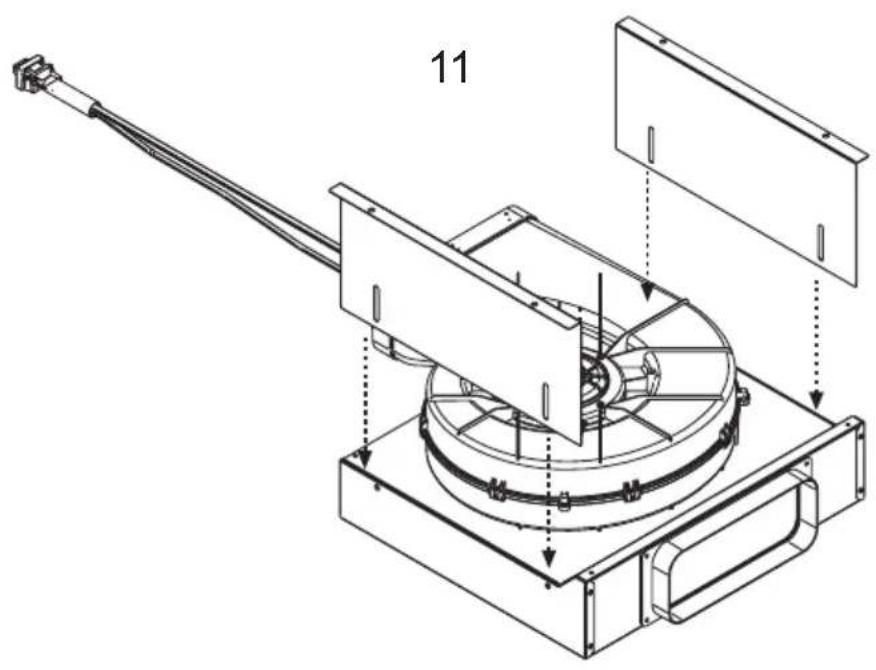

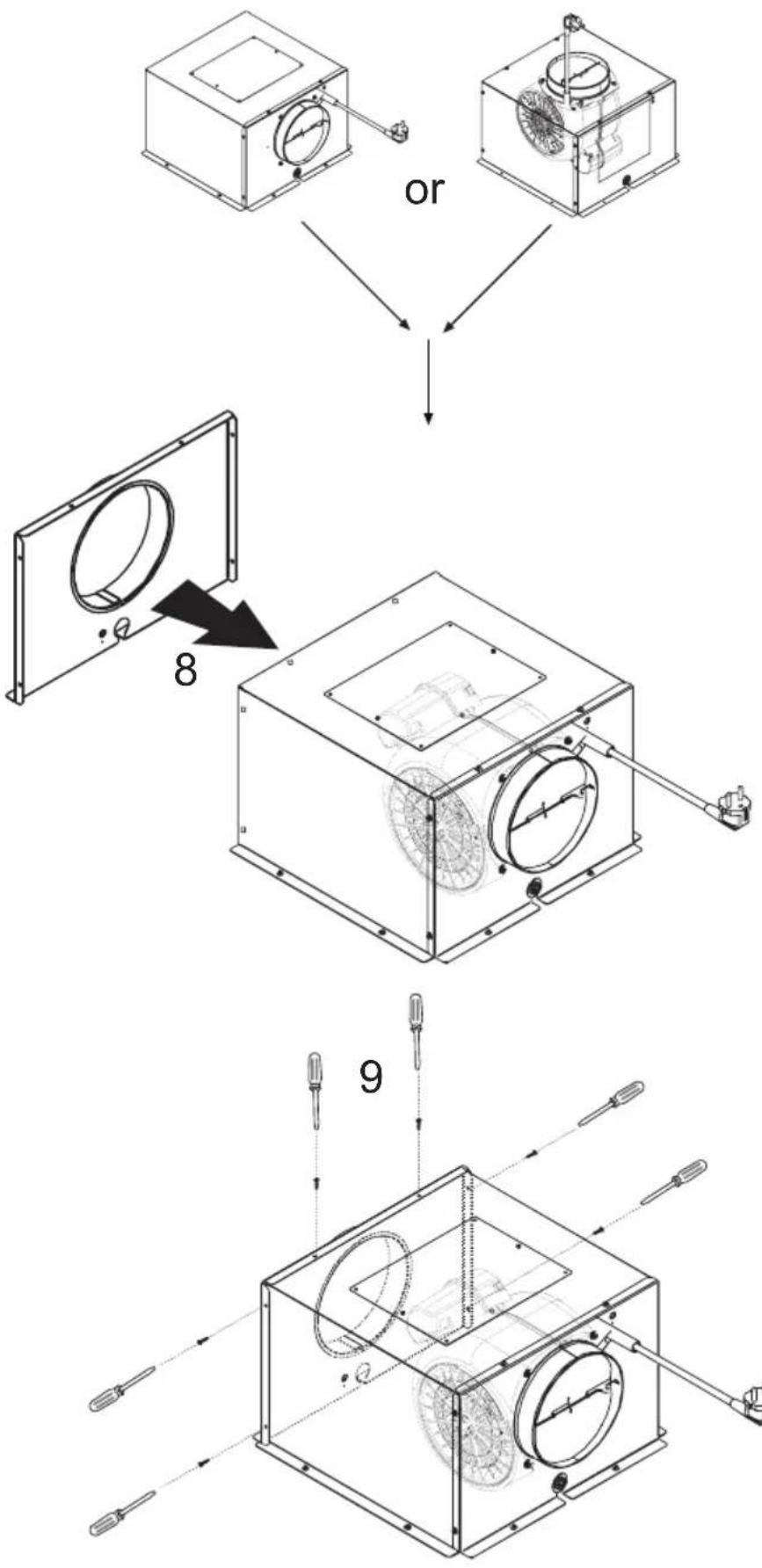

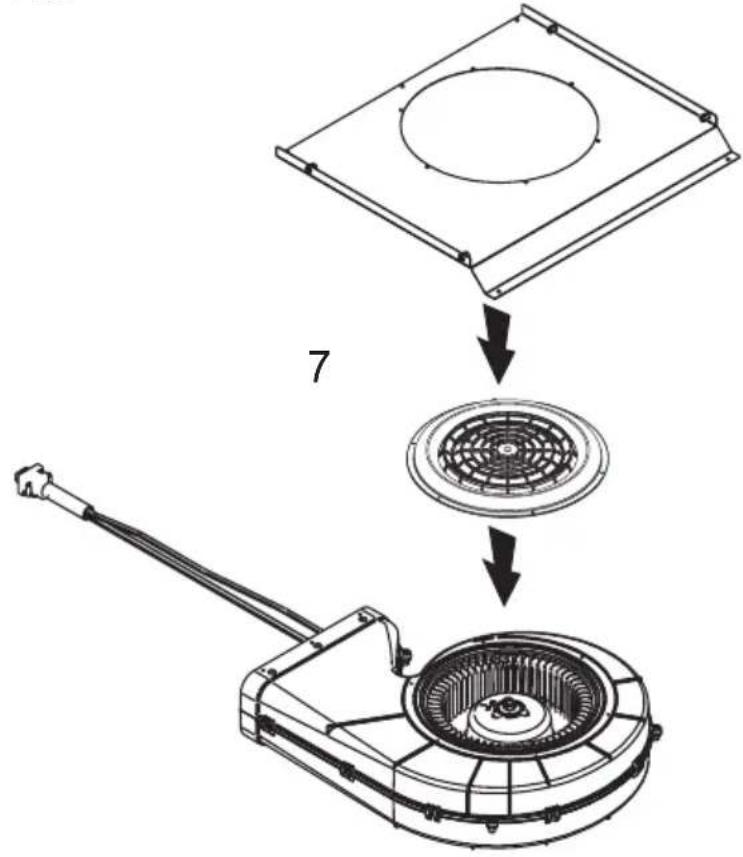

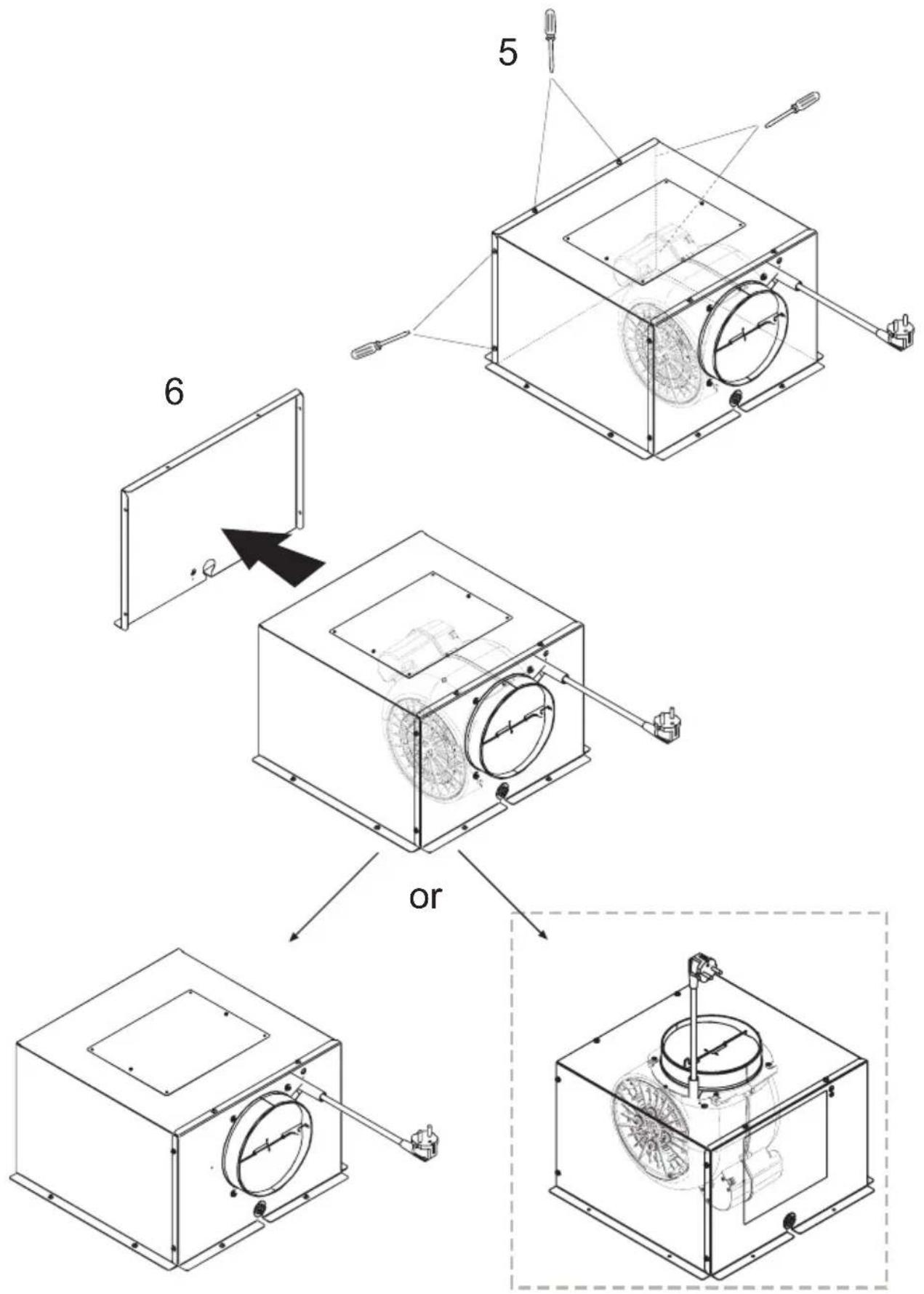

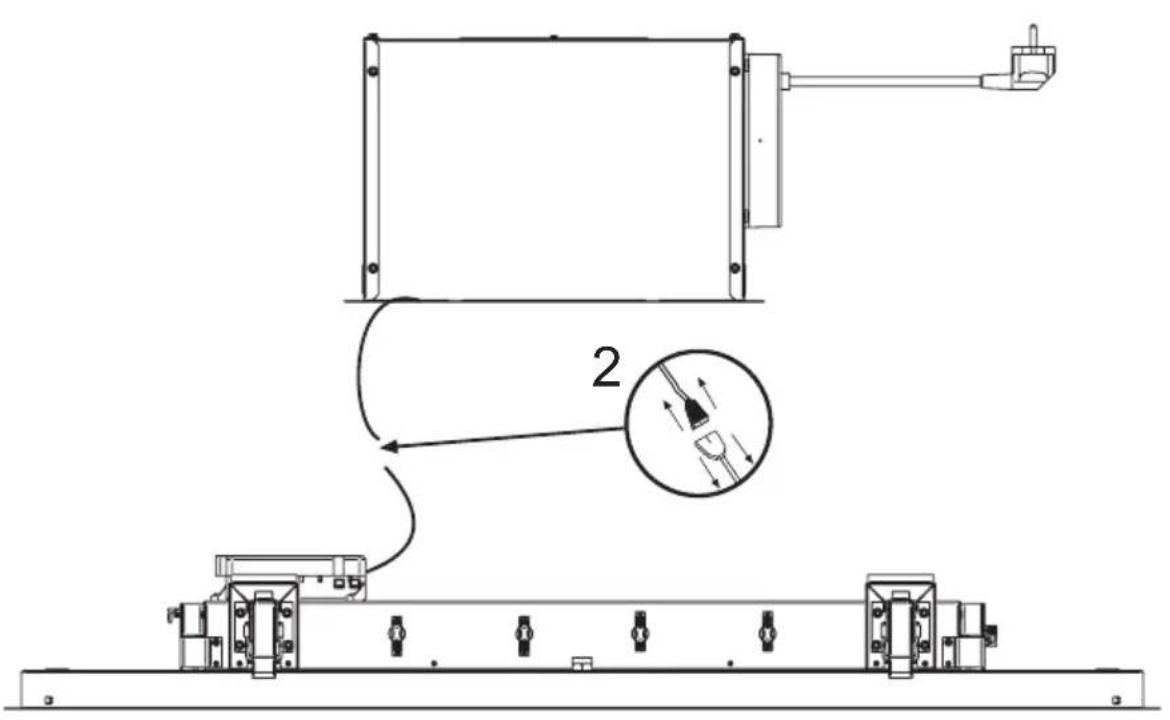

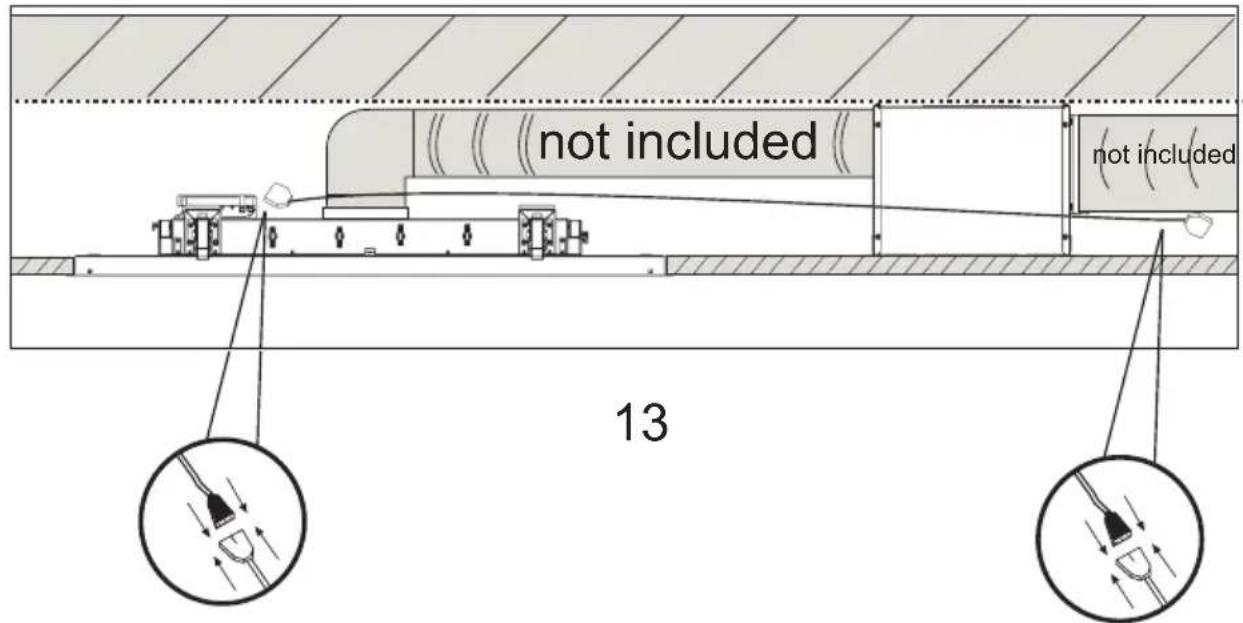

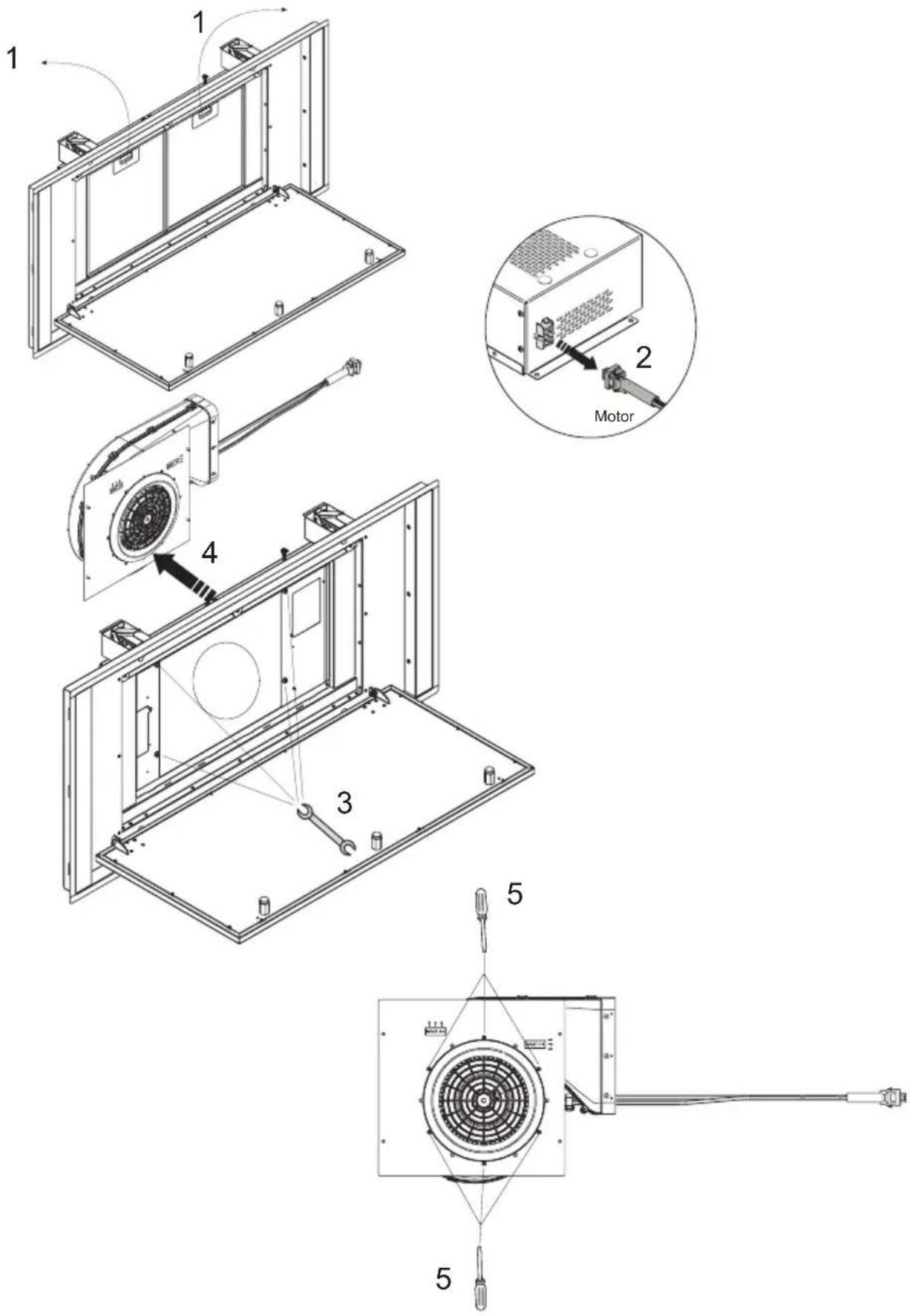

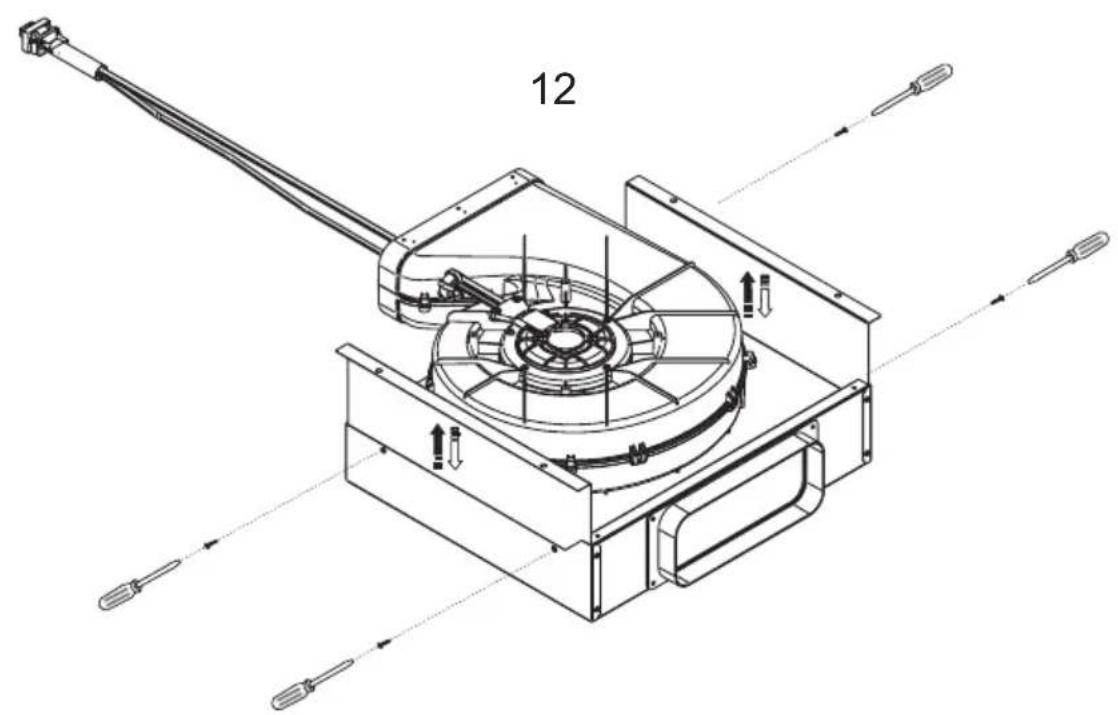

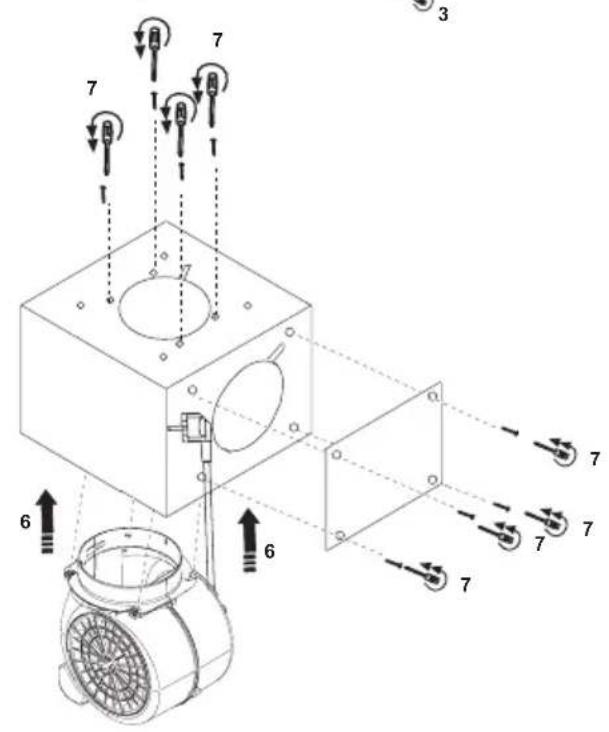

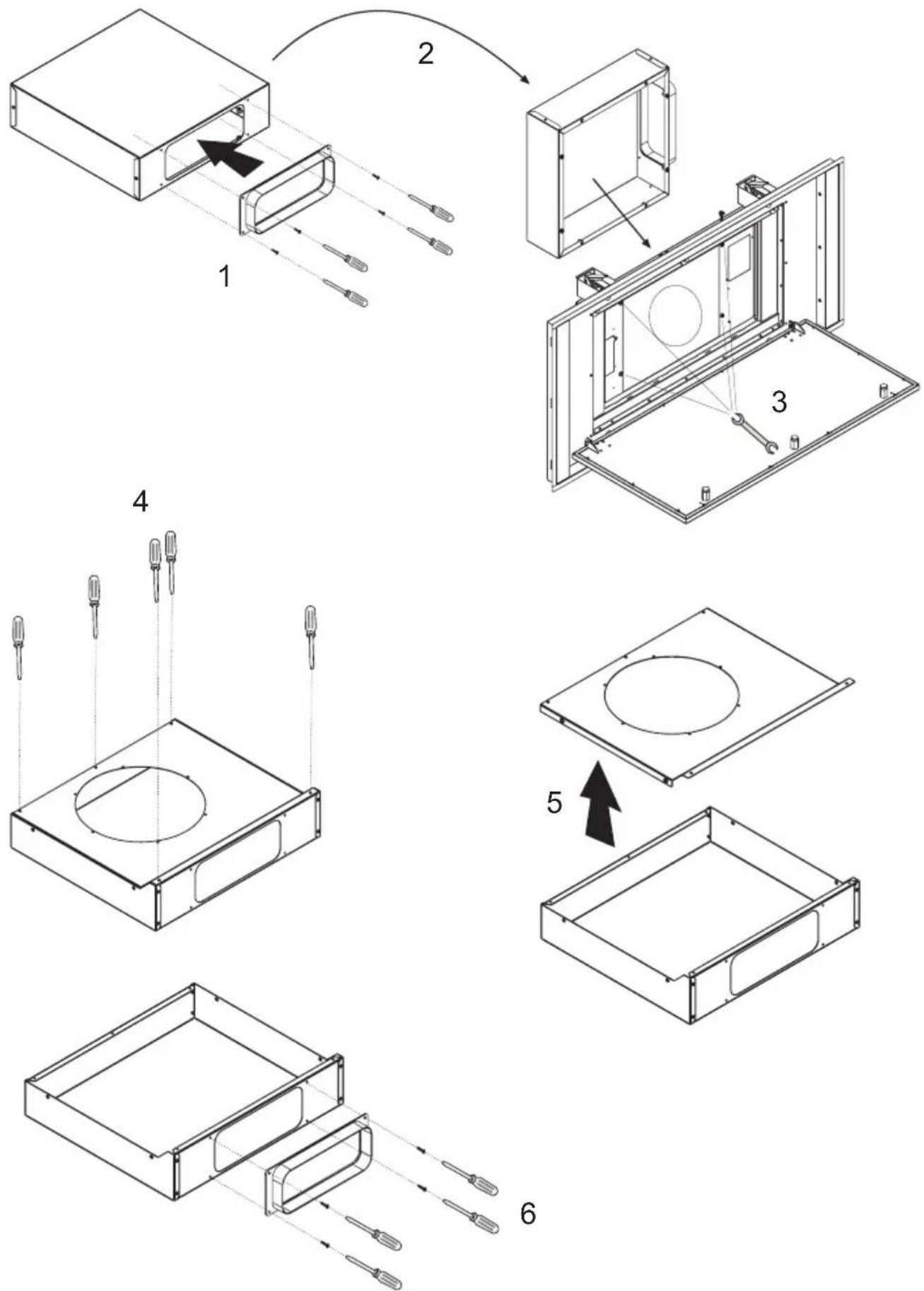

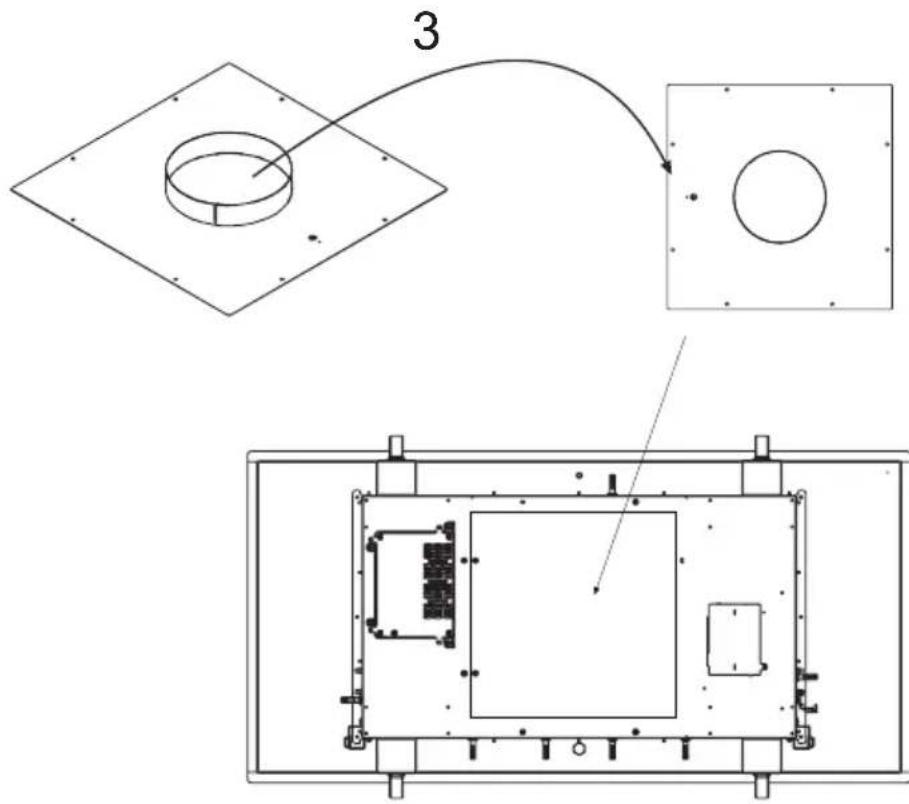

Installatie met motor op afstand.

Model:

SINERGIA EASY UP

RAFFAELLO EASY UP

Model:

SINERGIA EASY UP

RAFFAELLO EASY UP

Model:

SINERGIA EASY UP

RAFFAELLO EASY UP

Model:

SINERGIA EASY UP

RAFFAELLO EASY UP

Model:

SINERGIA EASY UP

RAFFAELLO EASY UP

Model:

SINERGIA EASY UP

RAFFAELLO EASY UP

KMRBLJCEI001

Model:

SINERGIA FL EASY UP

RAFFAELLO FL EASY UP

Model:

SINERGIA FL EASY UP

RAFFAELLO FL EASY UP

Model:

SINERGIA FL EASY UP

RAFFAELLO FL EASY UP

Model:

SINERGIA FL EASY UP

RAFFAELLO FL EASY UP

10

Model:

SINERGIA FL EASY UP

RAFFAELLO FL EASY UP

C

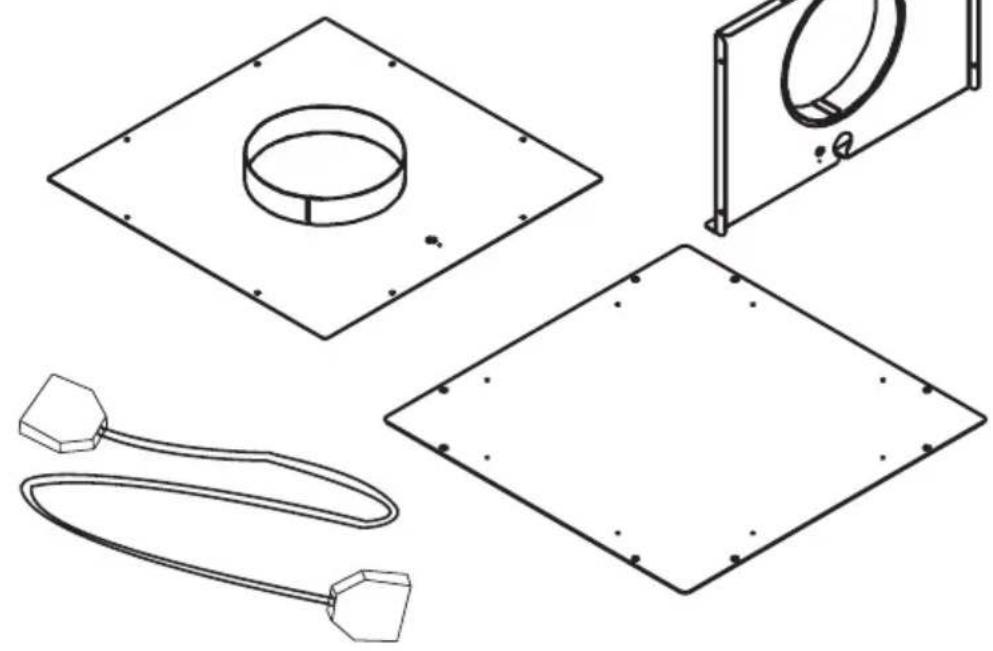

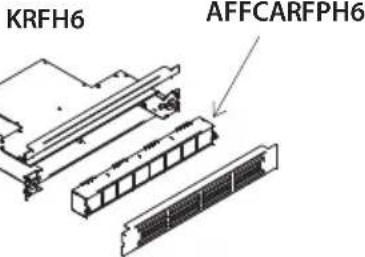

Accessoires

AFC4043001 (1000mm)

AFC4043005

AFC4021003

AFCRAC0120994

AFC4043004 (90°)

AFC4043003 (90°)

AFC4043007 (15°)

AFC4043006 AFC4043002

KRASP003

AFCONFRACFP

AFCFCAASPC78
