GEBRUIKSAANWIJZING PBA120 100V Power Dynamics

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt U a.u.b. eenaar momen de tijd om deze handleiding zorgvuldig te lezen, aangezien wijgraag wilennen dat u onsne producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kuren verrallen. Neem ook aktijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparations / modificaties e.d. over te latent aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodate u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werkung worden gesteld, alsijd eerst een deskundige raadplegen. Bij het voor de eerste koer inschaken kan een bepaalde reuk optreden. Dit is normal aan verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open waarom NOoit dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel Niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en Niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeneringen nooit af.
• Het apparatus is Niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoor en beschadig deze Niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan nicht aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat Niet bloot te stellen aan regen of vocht.
• Verwijder ofplaats een stekker nooit met natte handen resp.uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoor als snoeringang in het apparaat beschadigd zijn dient dit door eenvakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtaar�n mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door eenvakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact,verbonden met een 10-16A meterkastgroep.

• Bij onweer.altijd de stekker uit het stopcontact halen, zo ook wanner het apparaat voor een langere tijd Niet gebruikt worden. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang nicht gebruikt heeft en het weeil gebruiken kan er condens ontstaan;That het apparaat eerst op kamertemperatuur komen alvorens het weer in werk ing te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om oncevallen in bedrijven te voorkomen moet rekening worden gezchoolden met de waarvoord geldende richtlijnen en要去en de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparatusaat buiten bereik van kinderen houden.

Bovendien mag het apparaat nooit onbeheerd gelaten worden.

• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tjnde een deskundige.
• Gebruik geen overmatige kracht bij het bedieren van het apparatus.
• Dit apparatusat kan magnetisch veld veroorzaken. Houd dit apparatusat ten minste 60 cm afstand van de computer of tv.
• Laad de accu elke 3 maanden als u het apparaat voor een langereperiode Niet gebruikt. De batterij kan worden beschadigd.
• Bij een ongeval met dit product alsijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat Niet schoon te makeen met chemische oplossingen. Dit kan de lak beschaden. Gebruik een droge doeok om schoon te makeen.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden können veroorzaken.
• Bij reparatie dieren alkijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoor verwijdert. Verwijder netsnoor en aansluitsnoren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer Niet beschadigd/defect kan raken wonneer mensen erover heb lopen. Het netsnoervoor ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan maar de netspanning in het land waar u verblijft.

Deze marketing worden weergegeven om u erop attent te make n dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok worden verkreten.

Deze instructiemarkering worden weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker teijken van een correcte werkig, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5^ / 41^ en 35^ / 95^ ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen können worden gerecycled, gooi ze waarom nicht bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantiepiode aktijd retour te worden gezonden in de originele verpakking. Voer zich geen reparations uit aan het toestel; in elk geval verralt de totale garantie. Ook mag het toestel Niet eigenmachtig worden gemodifieerd, ook in dit geval verralt de totale garantie. Ook verwalt de garantie bij oncegvallen en beschadigingen in elke vorm t.g.v. onoordeelkundig gebruik en het Niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van personlijke ongelukken als gevolg van het Niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevoloschade in welke vorm dan ook.

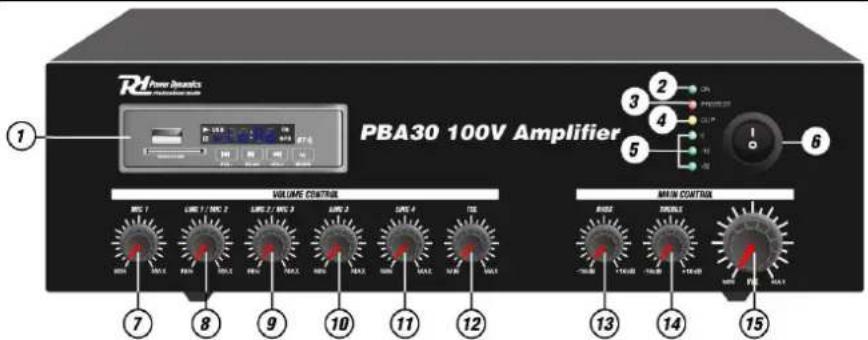

1. Media player
2. LED Aan/uit indicator
3. LED Protectie indicator
4. LED Clip indicator
5. Level meter uitgangssignaal
6. Netschakelaar
7. Microfoon 1 volumeregelaar

8. Lijn 1 / Microfoon 2 volumeregelaar

9. Lijn 2 / Microfoon 3 regelaar

10. Lijn 3 volumeregelaar
11. Lijn 4 volumeregelaar
12. Telefoon volumeregelaar
13. Bass regelaar
14. Treble regelaar
15. Master regelaar

ACHTERZIJDE

1. Netentree
2. Zekeringhouser
3. Extern Batterij-ingang 24V DC
4. LuidsprekeruitgangCOM(-)
5. Luidsprekeruitgang4Ohm (+)
6. Luidspreker uitgang 8Ohm (+)
7. Luidsprekeruitgang 16Ohm (+)
8. Luidsprekeruitgang 70V (+)
9. Luidsprekeruitgang 100V (+)

10. Telefooingang

11. MOH uitgang

12. Line 1 / Microfoon 2 Ingang
13. Line 2 / Microfoon 3 Ingang
14. Dipswitch voor microfoon, Lijn, fantoom voeding en prioriteit instelling.
15. Microfoon 1 XLR-Ingang
16. Lijn ingang 3
17. Lijn ingang 4
18. Lijnuitgang
19. FM Antenne

Dipswitch installingen

PIN	FUNCTIE	ON	OFF
Pin 1	Lijn 1 / Microfoon 2 selectie	Lijn 1	Mic. 2
Pin 2	Lijn 2 / Microfoon 3 selectie	Lijn 2	Mic. 3
Pin 3	Fantoomvoeding	Open	Dicht
Pin 4	Prioriteit	Tel	Mic

VERBINDEN BT-APPARAAT

1. Zet de Zoekfunctie van het BT-apparaat waarvan u het muziek wilt afspelen aan. Zie hiervoord gebruiksaanwijzing van dat apparaat.
2. Druk verzolgens meertere malen op de "MODE"-toets en activeer de BT-functionie van de mediaspeler.
3. Zoek met uw BT-apparaat maar "PD PBA" en breng de verbinding tot stand.

Indien er om een wachtwoord worden gesvraagd kurz u "0000" invoeren.

Opmerking: De BT heeft een bereik van ongeveer 10 meter zonder enkele barrière.

Om een 100Volt systeem te creeren sluit u de versterker aan op de eerste luidspreker in het systeem met behulp van dubbel geisoleerde luidsprekerkabel die berekend is op voldoende stroomcapaciteit om het signaal te verwaren.

Sluit de "100V" uittgangsklem aan op de positieve (+) aansluiting van de luidspreker en de "COM" uittgang maar de negatieve (-) aansluiting van de luidspreker. Sluit de eventuele overige luidsprekers parallel aan de eerste luidspreker aan met alle positieve aansluitingen en verbind ze samen en alle negatieve aansluitingen worden samen aangesloten zoals hieronder aangegeven.

Een 100V lijn luidsprekersystem kan bestaan uit vele luidsprekersprekers die samen zich verbonden. De bepalende facto voor aanall luidsprekers die op een enkele versterker kan worden aangesloten, is afhankelijk van het versterkervermogen. Voor de meeste doeleinden is het raadzaam om zoveel möglichl luidsprekers aan te sluiten met een gecombineerd vermogen van nichteer dan 90% van de uitgangsvermogen van de versterker.

De aansluitpunten van een 100V luidspreker zijn verbonden met een transformator en in sommige gezallen kanDEXe transformer worden ingesteld voor verzillende vermogens. Door de luidsprekers zodanig in te stellen kan het wattage (en uitgangsvolume) van elke luidspreker in het systema aangepast worden om het ideale totale vermogen van het systeme voor de versterker te bereiken.

LUIDSPREKER UITGANGEN

De versterker菩提en aanluitingen waan 3laagspanningsuitgangen 4 8 16 , afhankelijk van uw luidsprekercombinatie en een 70Volt / 100Volt uitgang.

Houd er rekening mee dat alleen een kabel met COM-schroef en een kabel op de geselecteerde impedantie of spanning moet worden aangesloten.

OPGELET: Meerdere combinaties kuren Niet worden uitgevoerd op het uitgangsnaiveau!

Er zich vier verschillende soorten verbindingen. De lage impedantie sectie: 4Ω, 8Ω, 16Ω is ontworpen voor een luidspreker die op uw versterker要去en worden aangesloten. De sectie 70V / 100V is special ontworpen voor de distributie van meerdere luidsprekers. Bij gebruik van de 70V / 100V-uitgang要去en de luidsprekers uitergerust+zijn met 70V / 100V transformator. Het maximum aanatl luidsprekers dat op uw distribueltijn worden geplaatst, is in verhouding tot het vermogen die aan elke luidspreker wordt toegewezen. Het totale wattage aan de secundaire Kant van de transformatoren op uw luidsprekerkabel mag Niet hoger zich dan de maximale RMS-uitgangsstroom: 30W, 60W of 120W. Als u dit Niet hanteert, kan dit leiden tot permanente schade aan de versterker!

BEDIENING

• Wonneer alle aansluitingen op de versterker zich gemaakt, draai alle volumeregelaarsaar beneden en schakel het netstroom in en het "ON" indicatie LED gaat branden. Draai de BASS- en TREBLE-regelaarsrecht omhoog en draai de MASTER-volumeregelaar langzaam omhoog.
  Zorg ervoor dat een audiosignaal van de lijn 1, 2, 3 of 4 worden doorgestuurd en geleidelijk de volumeregeling voor betreffende kanaal verhogen tot gewenste volume door de luidspekers worden gehoord. Zet de MASTER op het maximale vereiste volumeniveau en verminder eventueel de kanaalvolume regelaar.
• De uitgang van de versterker worden weergegeven via de nivea-meter LED's en er moet voor worden gezorgd dat de rode "0" LED alleenijdens gebruiklicht oplicht. Enigszins langer dan een korte flits van deze LED kan duiden op vervorming of het "clippen" van het uitgangssignaal. Hierop要去 de volume worden gereduceerd om permanente beschadiging te voorkomen.
• Als een microloon is aangesloten op de MIC1 ingang, controller of deze is ingeschakeld en als het fantoomvermogen vereist, controller of deze functie is ingeschakeld. Verhoog de volumeregelaar geleidelijk terwijl u in de microloon spreekt tot het gewenste volume bereikt is. De microloon mag geen signal vanuit de luidspreakers ontvangen, wat rondzingen kanveroorzaken.
• Naast de kanaal- en MASTER-volumeregelingen, zich er BASS en TREBLE EQ-regelaars om de toon van de totale uitgang aan te passen. Indien de regelaars in de middenpositie bevinden heeft dit geen effect op het uitgaande signaal. Als u de BASS-regelaar maar rechts draait, worden de lage freiagentie in het geluid verhoogd, verwijl u deze gegen de klok in draait, deze lage freiagenties snijdt. Opdezelfde manier verhoogt de TREBLE-regelaar met de klok mee de hoge freiagenties in het geluid, verwijl wanner je deze gegen de klok in draait, de hoge freiagenties snijdt. Pas deze EQ-regelaars aan voor uw gewenste akoestiek.

VERVANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te verrangen door een zekering van hetzelfde type en waarde. Voor het verwangen van de zekering, schakel eerst de stroom uit en volg de onderstaande stappen.

Procedure:

Stap 1: Open de zekeringhouser op hetchyter paneel met een passende platte schroevendraier.

Stap 2: Verwijder de oude zekering uit de zekeringhouser.

Stap 3: Installee de nouvelle zekering in de zekeringhouser.

Stap 4: Plaats de zekeringhouser in de behuizing.

Bedrijvenpark Twente 415

7602KM Almelo

The Netherlands

Phone: [phone]

Product number:

952.090; 952.093; 952.096
