BEDIENUNGSANLEITUNG PBA120 100V Power Dynamics

Vielen Dank für den Kauf dieser Power Dynamics gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeit, die unser Produkt bietet,sofar voll ausnutzen konnen.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfüllt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführten werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthalt unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen halten. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzschur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Steckerziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Handen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzschnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichbar sind, daß der Stecker NICT in eine Steckdose gesteckt werden und das GerätarfNICT eingeschaltet werden. Wenden Sie sich in dem Fall an ihren Fachhändler. Das Gerätarf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführrt werden.
• Das Gerät nur eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.

• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längerere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperaturkommen, bevor Sie es einschalten. Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfallen in der öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachvet und die Anweisungen/Warnungen befolgrt werden.
• Niemals das Gerät kurz hinterinander ein- und ausschalten. Dadurch verkurzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt setzen.
  Die Regler nicht mit Reinigungssprays reinigen. These hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat Fragen.
• Das Gerät nur mit sauberen Händen bedieten.
• Das Gerät nicht mit Gewalt bedienen.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat Fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Höhe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie davon, dass das Netzkabel nicht beschadigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf auf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lentk die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfrei Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5^ und 35^ liegen.

Trionios BV Registrierungsnummer: DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Trionios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollenn nur im entladenen Zustand in die Altbatteriesammelgefae bei Handel und bei öffentlich-rechtlichen Entsorgungstragern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Repairien Sie das Gerät niemals selbst und behnme Sie niemals eigemächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfallt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäß Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch fur Folgeschäden jeglicher Form.

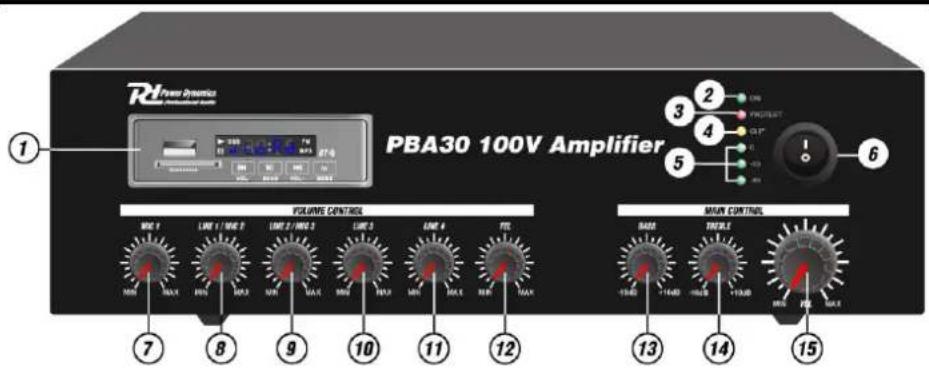

1. Mediaplayer
2. LED-Betriebsanzeige
3. LED-Schutzanzeige
4. LED-Clip-Anzeige
5. Ausgangspegelanzeige
6. Netzschalter
7. Mikrofon 1 Lautstärkeregelung

8. Line 1 / Mikrofon 2 Lautstärkeregelung

9. Line 2 / Mikrofon 3 Lautstärkeregelung

10. Line 3 Lautstärkeregelung
11. Line 4 Lautstärkeregelung
12. Telephone Lautstarkeregelung
13. Bass regler
14. Treble regler
15. Master Lautstärkeregelung

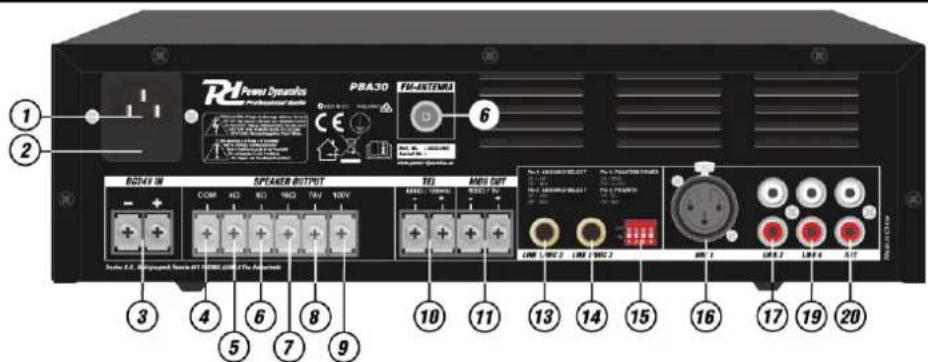

RÜCKSEITE

1. Netzanschluss
2. AC Sicherung
3. Externe Batterie-Eingang 24V DC
4. Laatsprecherausgang COM
5. Laatsprecherausgang 4Ohm (+)
6. Laatsprecherausgang 8Ohm (+)
7. Laatsprecherausgang 16Ohm (+)
8. Lautsprecherausgang 70V (+)
9. Lautsprecherausgang (+)

10. Telefoneingang -

11. MOH ausgang

12. Line 1 / Mikrofon 2 Eingang
13. Line 2 / Mikrofon 3 Eingang
14. Dipswitch für mikrifon, Line, Phantomspeisung und Prioritätseinstellung.
15. Mikrofon 1 Eingang
16. Line 3 Eingang
17. Line 4 Eingang
18. Line Ausgang
19. UKW Antenne

Dipswitch-Einstellung

PIN	FUNKTION	ON	OFF
Pin 1	Line 1 / Mikrofon 2 Auswahr	Line 1	Mik. 2
Pin 2	Line 2 / Mikrofon 3 Auswahr	Line 2	Mik. 3
Pin 3	Phantomspeisung	Open	Dicht
Pin 4	Priorität	Tel	Mik.

VERBINDEN MIT BT-GERÄT

1. Aktivieren Sie die BT-Funktion auf Ihr Gemat (Mobiletelefon, Tablet etc.), die Sie abspielenden mochten. Siehe Bedienungsanleitung für diese Gerät.
2. Drucken Sie die Taste "MODE" und aktivieren Sie die BT-Funktion von Soundbox.
3. Suchen Sie auf Ihrm BT-Gerat nach "PD PBA" und stellen Sie die Verbindung her

Wenn Sie nach einem Password gefragt werden, geben Sie "0000" ein.

Hinweis: Das BT hat eine Reichweite von etwa 10 Metern ohne jeder Barriere.

100V LINE SYSTEM

Um ein 100-V-System zu erstehen, verbinden die Veränder an den ersten Laufsprechem im System doppelten isolierte Laufsprecherkabel mit ausreichend Leistungskapazität haben, um das Signal zu verarbeiten.

Verbinden Sie den „100 V“ Ausgangsanschluß mit dem positiven (+) Anschluß des Laufsprechers und dem „COM“ Ausgangs mit dem negativen (-) Anschluss des Laufsprechers. Schließen Sie alle anderen Laufsprechers an den ersten Laufsprecher parallel mit den positiven Anschlüssen und verbinden sie miteinander, und alle negativen Anschlüsse miteinander verbunden sind wie unter gezeigt.

Ein 100V-Lautsprechersystem kann aus vielen miteinander verbundenen Laatsprechem bestehen. Der entscheidende Faktor für wie weitere Laatsprecher können auf einem einzigen Veränder verwendet werden, ist die Leistung. Für die meisten Zwecke ist es ratsam, so weitere Laatsprecher wie nötig mit einer kombinierten Leistung von nicht mehr als 90% der Ausgangsleistung des Veränderkurs zu verbinden.

Der Anschluss eines 100-V-Lautsprecher sind mit einem Transformer verbunden und in einigen Fällen kann dieser Transformer für entsprechende Kräfte eingestellt werden. Durch Einstellen der Laatsprecher so die Leistung in Watt (und Ausgangsvolumen) jeder Laatsprechers in dem System eingestellt werden, um die idealen Gesamtvermögen des System Veränder zu erzielen.

LAUTSPRECHER-ANSCHLUSSE

Der Verstärker liefert mehrere Laufsprecheranschlüsse mit 3 Niederspannungsausgänge 4 , 8 , 16 je nach Laufsprecherkombinationen und 70Volt / 100V -Ausgang.

Bitte beachten Sie, dass nur ein Kabel mit COM Schraube und Kabeln muss an der ausgewählten Impedanz oder Spannung angeschlossen werden.

ACHTUNG: Mehrere Kombinationen können nicht auf dem Ausgangspiegel durchgeführt werden!

Es gibt vier verziedene Arten von Verbindungen. Die niedrige Impedanz Abschnitt: 4Ω, 8Ω, 16Ω ist für einen einzelnen Laufsprecher an den Verständner angeschlossen werden. Der Abschnitt 70V / 100V ist für die Verteilung von mehreren Laufsprechem. Wenn die 70V / 100V Ausgangslautsprechem führen, die auf der Verteilungsleitung gelegt wird, ist in Bezug auf die Vermögenswerte zu jedem Laufsprecher zugeordnet werden. Die Gesamtleistung auf der Sekundärseite des Transformators auf dem Lautsprecherkabel darf die maximale RMS Ausgangsleistung überschreiben: 30W, 60W oder 120W. Die Nichtbeachtung kann zu einer dauerhaften Beschädigung des Verständers führen.

BEDIENNUNG

• Wenn alle Verbindungen zum Veränder hergestellt sind, drehen Sie alle Drehschalter nach unten und schalten Sie die Stromversorgung ein, und die LED "ON" leuchtet auf. Drehen Sie die BASS- und TREBLE-Regler auf die 12-Uhr-Position und drehen Sie den MASTER-Drehknopf teilweise zum Testen.
• Vergewissern Sie sich, dass ein Signal an einen der Line-Eingänge 1, 2, 3 oder 4 angelegt wird, und erhöhen Sie die Lautstärkeregelung für diesen Kanal allmählich, bis der Ausgang über die Lautsprecher führt. Drehen Sie den MASTER auf die maximal erforderliche Lautstärke und reduzieren Sie ggf. die Lautstärke des Kanals.
• Der Ausgang des Verständrakers ist auf den Pegelmesser-LEDs dargestellt und es ist darauf zu achten, dass die rote LED "LED" während des Betriebs nur kurzzeitig leuchtet. Eta was mehr als ein kurzes Blinken der LED Verzerrung oder „Clipping" des Ausgangssignals, um anzuzeigen. Dieses Volumen soll reduziert werden, um bleibende Schaden zu verhindern.
• Wenn ein Mikrofon an den MIC1-Eingang angeschlossen ist, stellen Sie sicher, dass es eingeschelt ist und wenn es Phantomspeisung erfordert, stellen Sie sicher, dass diese Funktion aktiviert ist. Allmählich erhöht die Lautstärkeregelung während des Sprechens in das Mikrofon, bis die gewünschte Lautstärke erreicht ist. Das Mikrofon soll nicht in der Lage sein, die Laatsprecher zu horen, was zu Rückmeldungen führen kann (Quietschen oder Heulen).
• Zusätzlich zu den Kanal- und MASTER-Lautstärkereglern gibt es BASS- und TREBLE-EQ-Regler, um den Ton des Gesamtausgangs einzustellen. Bei der 12-Uhr-Position wenden diese Bedienelemente keine Auswirkung auf das Signal (kein Boost oder Cut). Das Bewegen des BASS-Reglers im Uhrzeigersinn erhöht die tiefen Frenquen im Audio, während es im Gegenuhrzeigersinn die niedrigen Frenquen schaltet. Ebenso erhöht das Bewegen des TREBLE-Reglers im Uhrzeigersinn die hohen Frenquen im Audio, während er im Gegenuhrzeigersinn die hohen Frenquen schneidet. Passen Sie diese EQ-Regler an die Art des Audiosignals an oder kompensieren Sie die Raumakustik.

SICHERUNGSWECHSEL

Wen die Feinsicherung des Gerates defekt ist, darf these nur durch eine Sicherung gleichen Typersertzt werden. Vor dem Sicherungswechsel ist das Gerat allpolig von der Netzspannung zu trennen (Netzsteckerziehen).

Vorgehensweise:

Schnitt 1: Offnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schnitt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
