GEBRUIKSAANWIJZING HD 16154 Cage Plus Kärcher

Lees voor het eerste gebruik van uw apparaat deze originele gebruiksanawijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Voor de eerste inbedrijfstelling veiligheidsinstructies nr. 5.951-949.0 in elkgeval lezen!
Bij transportschade onmiddelijk de handelaar op de hoogte brengen.
Gelieve bij het uitpakken de verpakkingsinhoud te controleren op ontbrekende toebehoren of beschadigingen.

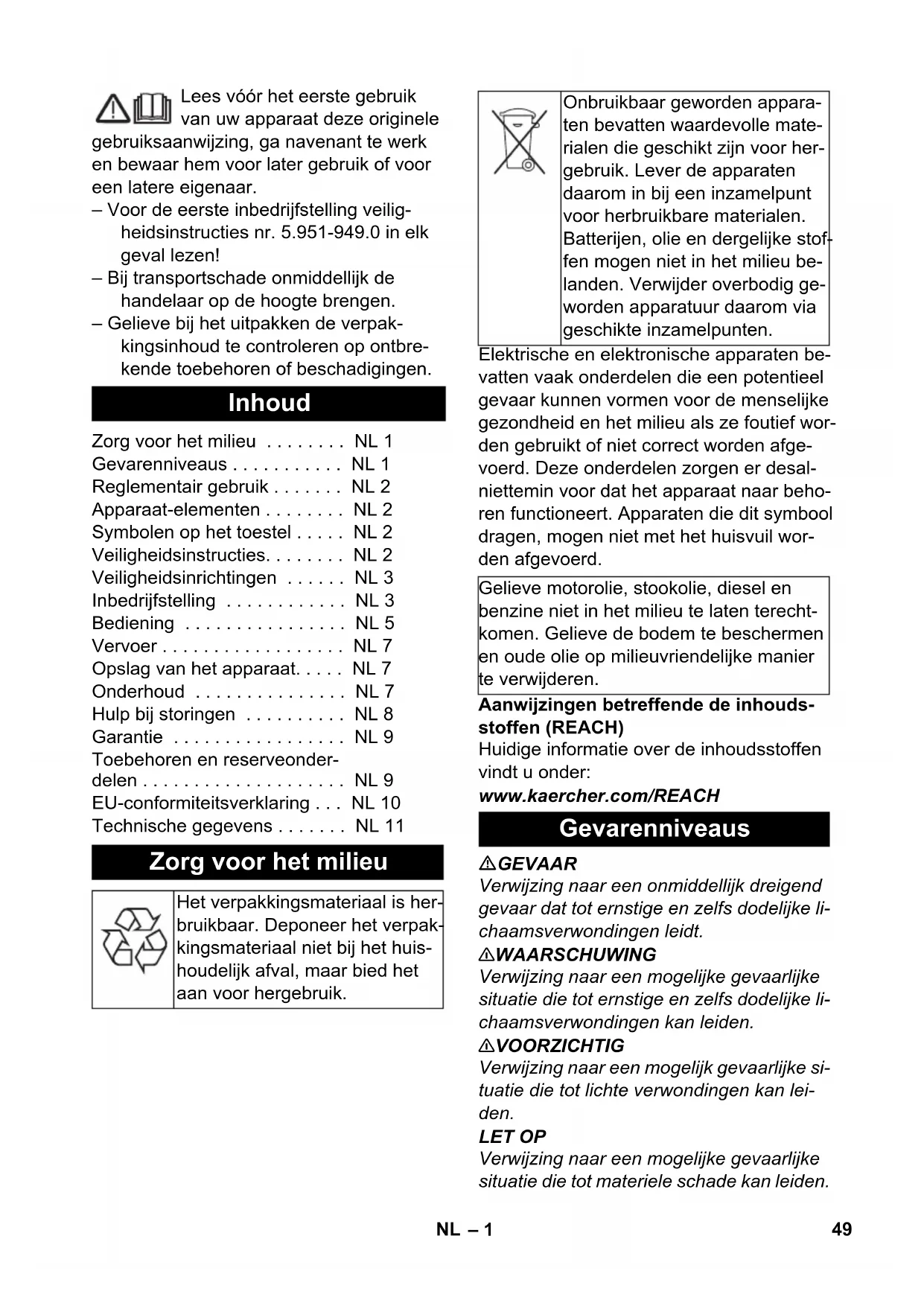

Inhoud

Zorg voor het milieu NL 1

Gevarenniveaus. NL 1

Reglementair gebruik . . . . . NL 2

Apparaat-elementen.. NL 2

Symbolen op het toestel . . . . NL 2

Veiligheidsinstructies.. NL 2

Veiligheidsinrichtingen . . . . . NL 3

Inbedrijfstelling NL 3

Bediening NL5

Vervoer NL7

Opslag van het apparaat. . . . NL 7

Onderhoud NL7

Hulp bij storingen NL 8

Garantie NL 9

Toebehoren en reserveonder-delen NL 9

EU-conformiteitsverklaring . . . NL 10

Zorg voor het milieu

Het verpakkingsmaterial is herbruikbaar. Deponeer het verpakkingsmaterial Niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zich voor hergebruik. Lever de apparaten aanrom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijkke stof fen mogen Niet in het milieu belanden. Verwijder overbodig geworden apparatuur aanom via geschikte inzamelpunten.

Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar{kunnen vormen voor de menselijk gezondheid en het milieu als ze fouitief worden gebruikt of Niet correct worden afgevoerd. Deze onderdelen zorgen er desal-niettemin voor dat het apparaataar behoren functioneert. Apparaten die dit symbool dragen,ogeniet met het huisvuil worden afgevoerd.

Gelieve motorolie, stookolie, diesel en benzine nicht in het milieu te latenterecht-komen. Gelieve de bodem te beschemen en oude olie op milieuvriendelijk manier te verwijderen.

Aanwijzingen betreffende de inhouds-stoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

Verwijzing maar een onmiddelijk dreigend gevaar dat tot ernstige en zichs dodelijk li-chaamsverwondingen leidt.

WAARSCHUWING

Verwijzingaar een möglichke gevaarlijke situatie die tot ernstige en zelfs dodelijk li- chaamsverwondingen kan leiden.

△VOORZICTIG

Verwijzing maar een möglichke gevaarlijke situation die tot lichte verwondingen kan leiden.

LETOP

Verwijzingaar een mogelijk gevaarlijke situatie die tot materiele schade kan leiden.

Gebruik deze hogedrukreiniger uitsluitend:
- voor het reinigen van machines, voertuigen, bouwwerken, werktuigen
- met door Kärcher toegelaten toebehoren en reserveonderdelen.

Apparaat-elementen

Afbeeldingen: zie pagina 2

1 Handspuitpistol EASY!Force
2 Veiligheidspal
3 Hendel
4 Veiligheidshendel
5 Draaikoppeling (niet bij HD 16/15-4 Cage)

6 Hogedrukslang EASY!Lock
7 Bedrijfsurenteller (optie)
8 Spuitstukhouser
9 Duwbeugel

10 Slang-/kabelhouser
11 Apparaatschakelaar
12 Stop
13 Controleampje Bedrijfstoestand / Storing
14 Netsnoer met stekker
15 Olievulopening (Oliereservoir bij HD 25/15-4)
16 Wateraansluiting met filter
17 Druk-/volumeregeling
18 Accessoiresvak
19 Olieaflaatschroef
20 Oliepeilindicatie
21 Hopedrukaansluiting EASY!Lock
22 Manometer
23 Drager voor opladen per takel
24 Powersproeier met wartelmoer
25 Straalbuis EASY!Lock
26 Servo-Press-draairegelaar

Kleurmarkering

Bedieningselementen voor het reingingsproces zijn geel.
Bedieningselementen voor het onderhoud en de service zijn Lichtgrijs.

Symbolen op het toestel

Bij ondeskundig gebruik\ kunnen hagedrukstralen\ gevaarlijk zijn. De straal\ mag Niet op Personen, die- ren, actieve elektrische uittrusting of het apparaat zich\ gericht worden.

Beschadigingsgevaardoorbevriezendwater!Apparaatinde winter ineenverwarmderuimtbewarenofleegmaken.

WAARSCHUWING

Voorschriften van de watermaatschappij in acht nemen.

Conform de geldige voorschriften mag het apparaat nooit zonder systeemscheider aan het drinkwaternet gebruikt worden. Er要去 een

geschichte systeemscheider van de firma KARCHER of alternatif een systeemscheider conform EN 12729 type BA gebruikt worden.

Water dat door een systeemscheider is gestroomd, wordt als nicht-drinkbaar beschouwd.

△VOORZICTHIG

Sluit de systeemscheider alttijd aan de watertoevoer en nooit direct aan het apparaat aan.

Veiligheidsinstructies

△GEVAAR

Verwondingsgevaar!

• Gebruik enkel originele hogedrukslangen.
• De hagedrukslang en de spuitinstallatie要去en geschikt zich voor de in de Technische gegevens vermelde maxi-male bedrijfsdruk.
  Vermijd contact met chemicalien.
• Controller de hagedrukslang dagelijks. Gebruik geknakte slangen nicht meer. Gebruik de hagedrukslang nicht meer als de buitenste draadlaag zichbaar is.
• Gebruik een hogedrukslang nicht meer als de schroefdraad beschadigd is.

• Leg de hogedrukslang zodanig dat er niet kan worden overgereden.

• Gebruik een slang die belast is door overrijden, knikken, botsen nicht meer, ook als geen beschadiging zichtaar is.
  -Bewaar de hogedrukslang zodanig dat geen mechanische belastingen optreden.

• U mag geen veranderingen aan het apparaat / de toebehoren aanbrengen.

Veiligheidsinrichtingen

Beveiligingselementen dieren ter bescherming van de gebruiker en mogen nicht bui-ten gebruik gesteld worden of in de functie omgaan worden.

Apparaatschakelaar

Die verhindert onbedoeld starten van het apparaat. Bij werkonderbrekingen of bij het beeindigen van de werking uitschakelen.

Veiligheidspal

De veiligheidspal aan het handspuitpistol verhindert onbedoeld inschakelen van het apparatus.

Overstroomklep met drukschakelaar

Bij het verlagen van de waterhoeveelheid met de druk-/volumeregeling gaat de overstroomklep open en stroomt een deel van het water terug maar de zuigkant van de pomp.
- Wanner het handspuitpistol gesloten worden, gaat de overloopklep open en stroomt alle water terug maar de aan-zuigzijde van de pomp. De drukschakelaar op de overloopklep geeft een signaal aan de bediening, die de pomp na ca. 30 seconden nadieseltijd uitschakelt (niet HD 16/15-4).
- Indien het handspuitpistol opnieuw geopend worden, schakelt de drukschakelaar aan de cilinderkop de pomp opnieuw in.

Overstroomklep en drukschakelaar zijn in de fabriek ingesteld en verzegeld. Instellinguitsluitend door de klantendienst.

Fasebeveiling

De fasebeveiliging onderbeekt het stroom-circuit als een fase spanningsloos is.

Spobelbeschemcontact

Het spoelbeschemcontact in de motorspoel van de pompaandrijving schakelt demotor uit bij een thermische overbelasting.

Veiligheidsklep

Bij een storing van de drukschakelaar gaat het veiligheidsventiel open. Dit ventiel is vanuit de fabriek ingesteld en verzegeld. De instelling mag Niet worden veranderd.

Inbedrijfstelling

△GEVAAR

Verwondingsgevaar! Apparaat, toevoerleidingen, hogedrukslang en aansluitingen要去en in een perfecte toestand zich. Indien de toestand nicht perfect is, mag het apparaat Niet gebruikt worden.

Oliepeil controlleren

Punt van oliereservoirdeksen afsnijden (HD 25/15--4).
Oliepeil van de hagedrukpomp contro
leren. Het oliepeil moet in het midden van het oliepeilglas zichtaar+zijn.
Indien nodig olie navullen (zie Technische gegevens).

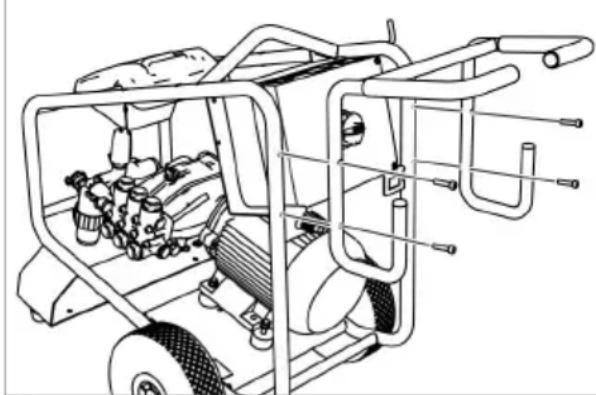

Schuifbeugel monteren

Schuifbeugel met de vier meegeleverdeschroeven vastmaken.

Handspuitpistol, straalbuis en sproeier monteren

Opmerking: Het EASY!Lock-system verbind componenten door een snelschroefferbinding met slechts een omdraaing snelen veilig.

WAARSCHUWING

Verwondingsgevaar door nicht-geschikte toebehoren Gebruik enkel toebehoren die vrijgegeven zijn voor de werkdruk van het apparaat (zie „Technische geevens"). Monteer toebehoren enkel bij een uitgeschakeld apparaat.

Hogedruksproeier op de straalbuis steken.
Wartelmoer monteren en handvast aandraaien (EASY!Lock).
Straalbuis met handspuitpistol verbinden en handvast aandraaien (EASY!Lock).
Draaikoppeling voor aansluiting hoge-drukslang aan pistool monteren. (niet bij HD 16/15-4 Cage)
Hogedrukslang met handspuitpistol en hogedrukaansluiting van het apparaat verbinden en handvast aandraaien (EASY!Lock).

Stroomtoevoer

-Aansluitwaarden zie Technische gegevens.
- De elektrische aansluiting moet uitgevoerd worden door een electricien en要去 voldoen aan IEC 60364-1.

WAARSCHUWING

De maximum toegestane netimpedantie aan het elektrisch aansluitpunt (zie Technische gegevens) mag nicht overschreten worden.

In geval van onduuidelijkheden over de netimpedantie bij uw aansluitpunt neemt u best contact op met uw energieleverancier.

△GEVAAR

• Niet-geschikte elektrische verlangkabels können gevaarlijk sein. In open lucht enkel daartoe vrijgegeven en overeenkomstig gekenmerkte elektrische verlangkabels met een voldoende große diameter gebruiken:

Netsnoer afwikkelen en op de grond leggen.
Netstekker in een stopcontact steken.

Wateraansluiting

△WAARSCHUWING

Voorschriften van de watermaatschappij in acht nemen.

Conform de geldige voorschriften mag het apparaat nooit zonder systeemscheider aan het drinkwater

net gebrukt worden. Er要去en

geschichte systeemscheider van de firma KARCHER of alternatif een systeemscheider conform EN 12729 type BA gebruikt worden.

Water dat door een systeemscheider is gestroomd, wordt als nicht-drinkbaar beschouwd.

△VOORZICHTIG

Sluit de systeemscheider altijd aan de watertoevoer en nooit direct aan het apparaat aan.

Eisen aan de waterkwaliteit:

Parameter Waarde
pH-waarde 6,5...9,5
Geleidend vermogen max. 2000 μS/cm
Koolwaterstoffen < 0,01 mg/l
Chloride < 250 mg/l
Calcium < 200 mg/l
Totale hardheid < 28 °dH
IJzer < 0,2 mg/l
Mangaan < 0,05 mg/l
Koper < 0,02 mg/l
Sulfaat < 240 mg/l
Actieve chlooror	< 0,1 mg/l
vrij van kwalijke geurtjes

Aansluitwaarden zie typeplaatje/Technische gegevens.

Een versterkte slang (niet in leveringspakket) gebruiken. Diameter tenminste 3/4
Slang aan de wateraansluiting van het apparaat aansluten.
Slang aan de waterkraan aansluiten.

Water uit reservoir zuigen

△GEVAAR

Zuig nooit water uithet drinkwaterreservoir. Deze hagedrukreiniger is met overeenkomstige toebehoren geschikt voor het aanzui-gen van oppervlaktewater bijvoorbeeld uittregentonnen of vijvers (aanzuighoogte max. 0,5m)

△GEVAAR

Zuig nooit oplosmiddelhoudende vloeistoffen of onverdunde zuren en oplosmiddelen op! Daartoe behoren bv. benzine, verfverdunner of stookolie. De spuitnevel is zeerlicht ontvlambaar, explosief en giftig. Gebruik geen aceton, onverdunde zuren en oplosmiddelen aangezien deze de in het apparaat gebruekte materialen aantasten.

De standard wateraansluiting is nicht geschickt voor de zuigwerking, waarom Kärcher-zuigslang (diameter minimum 1 inch) met filter (toebehoren) gebruiken.

Apparaat ontluchten

Watertoevoer openen.
Sproeier losschroeven.
Hefboom van het handspuitpistol bedieren.
Apparaat inschakelen en lien draaien tot het water zonder luchtbellen uit het spuitstuk komt.
Apparaat uitschakelen en sproeier op-nieuw vastschroeven.

Bediening

△GEVAAR

• Verwondingsgevaar! Gebruik het apparaat nooit zonder gemonteerde straalpijp. Controleer de straalpijp voor elk gebruik op stevigheid. De schroefver-binding van de straalpijp要去 handvast aangespannen zich.

Bij het gebruik van het apparaat in gevaarlijke bereiken (bv. tankstations)要去en de overeenkomstige veiligheidsvoorschriften in acht genommen worden.
- Gevaar voor letse! De hendel en de veiligheidshendel mogenijdens de werkking Niet vastgeklemd worden.
- Gevaar voor letsell! Bij defecte veiligheidshendel klantenservice consulteren.
- Verwondingsgevaar door hogedrukwaterstraal. Voor elk gebruik met het apparaat de veiligheidshendel aan het handspuitpistool waar voren schuiven.

△VOORZICHTIG

Reinig de motoren enkel opplaatsen met overeenkomstige olieafscheider (milieubescherming).

Handspuitpistol openen/sluiten

Handspuittpistool openen: Veiligheids-hendel en hendel bedieren.
Handspuittpistol sluiten: Veiligheids-hendel en hendel loslaten.

Apparaat inschakelen

Watertoevoer openen.
Steek de netstekker in de contactdoos.
Apparaatschakelaar op „I“ stellen.
Handspuitpistol ontgrendelen, waar voor de vergrendelingspalaarachtereen schuiven.
Handspuitpistol openen.

Werken met hoge druk

Het apparatus is uitgerust met de volgende sproeiers:

-Powersproeier, 25^ straalhoek
- Rotorsproeier

Powersproeier

• Voor de courante reinigingstaken

Rotorsproeier

Voor hardnekig vuil

Werkdruk en volume instellen

△GEVAAR

Let er bij het instellen van de druk-/hoeveel- heidsregeling op dat de schroefverbinding van de straalpijp Niet loskomt.

Werkdruk en volume konnen ofwel aan de pompeenheid of aan het handspuitpistol ingesteld worden.

Een druk-/volumeverlaging mag nicht aan\ beige regelaars tegelijk uitgevoerd worden.\ Daarom要去 de volgende werkwijze in elk\ geval inucht genomen worden:

druk-/volumeregeling aan de pompeenheid

Druk-/volumeregeling aan het handspuitpistol op规模最大 werkdruk en volume instellen (+).
Werkdruk en volume door draaien van de druk-/volumeregeling aan de pompeenheid instellen. De werkdruk kan op de manometer afgelezen worden.
Handspuitpistol openen.

Druk-/volumeregeling aan het handspuitpistol

Druk-/volumeregeling aan de pompeenheid door draaien in de richting van de wijzers van de klok op maximale werkdruk en volume instellen.
Werkdruk en volume door draaien van de druk-/volumeregeling aan het handspuitpistol instellen (+/-) .
Handspuitpistol openen.

Werking onderbreken

Handspuitpistol sluiten. Het apparaat schakelt na 30 secondenuit.
Handspuitpistol beveiligien, waaroor de vergrendelingspal maar voren schuiven.
Handspuitpistol incl. spuitstuk in de spuitstukholder leggen.

Na de onderbreking:

Handspuitpistol ontgrendelen, waar voor de vergrendelingspalaarachtere ren schuiven.

Handspuittpistol openen. Het apparaat wordt opnieuw ingeschakeld.

Apparaat uitschakelen

Na de werkung met zouthoudend water (zeewater) het apparaat minimum 2-3 minutes met een geopend handspuitspi-stool met leidingwater schoonspoelen.
Watertoevoer sluiten.
Handspuitpistol opener.
Pomp met apparaatschakelaar inschakelen en 5-10 seconden latent draaien.
→ Handspuitpistol sluiten.
Apparaatschakelaar op „0/OFF“ stellen.
Stekker alleen met droge handen uit het stopcontact trekken.
Wateraansluiting verwijderen.
Handspuitpistol bedieren tot het apparaat drukvrij is.
Handspuitpistol beveiligien, waarvoorde vergrendelingspalaar voren schui-ven.
Stroomkabel, hagedrukslang en accessoires aan het apparaat opbergen.

Vorstbescherming

LETOP

Gevaar voor beschadiging! Bevriezend water in het apparaat kan delen van het apparaat vernielen.

Apparaat in de winter in een verwarmde ruimte bewaren of leegmaken. Bij langdurige stilstanden is het aanbevolen antivirusismiddel door het apparaat te pompen.

Water aflaten

Watertoevoerslang en hogedrukslang losschroeven.
Apparaat met persluchtuitblazen.

Apparaat met antivirusismiddel spoelen

Instructie:

Gebruik courant antivirusiesmiddel voor auto's op basis van glycol.

Behandelingsvoorschriften van de fabrikant van het antivirusiesmiddel in acht nemen.

Vervoer

△VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparatus in acht.

LETOP

Hendelijdens het transport beschermen gegen beschadiging.

Rijden

Schuifbeugel maar beneden drukken en het apparaat duwen.

Kraantransport

△GEVAAR

Hijsinrichting in het midden van de dra-ger voor opladen per takel bevestigen.
Verwondingsgevaar door vallend apparatus
- Houd deplaatselijke voorschriften voor ongevallenpreventie en de desbetreffende veiligheidsvoorschriften in acht.
- Controller het hijstoestel voor elke kraantransport op beschadiging.
- Controller het hijstoestel voor elke kraantransport op beschadiging.
- Til het apparaat enkel met dat hijstoe-stel op.
- Gebruik geen aanslagkettingen.
- Beveil het hijstoestel gegen onverwacht loskomen van de last.
- Verwijder de straalbuis met handspuitpistol en losse voorwerpen voor het kraantransport.
- Transporteerijdens het hijsproces geen voorwerpen op het apparaat.
- Het apparaat mag enkel met de kraan getransporteerd worden door personen die zich ingewerkt in de bediening van de kraan.
- Sta nicht onder de last.
- Let erop dat zich in de gezarenzone van de kraan geen personen bevinden.
- Laat het apparaat zich zonder toezicht aan de kraan hangen.

Transport in voertuigen

Bij het transport in voertuigen要去 het apparaat conform de geldige richtlijnen beveiligd worden gegen verschuiven en kantelen.

Opslag van het apparaat

△VOORZICHTIG

Gevaar voor lichamelijk letsel en beschadiging! Let op het gewicht van het apparaat bij opslag.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

△GEVAAR

Gevaar voor letsels door per ongeluk startend apparaat en elektrische schok.

Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Onderhoud

Veiligheidsinspectie/ onderhoudscontract

Met uw handelaarkestu een regelmatigeveiligheidsinspectie aftspren of een onderhoudscontract aflsluten.

Gelieve ons advies te vragen.

Voor elke werking

Netaansluitkabel controlleren.

De netkabel mag nicht beschadigd zijn (gevaar door elektrische schok). Een beschadigde netkabel要去 onmiddelijk door de geauthoriseerde klantendienst of een electricien verrangen worden.

Hogedrukslang controlleren op beschadiging (barstgevaar).

Beschadigde hagedrukslang onmiddelijk verrangen.

Oliepeil aan de oliepeilindicatie van de hogedrukpomp controlleren.

Bij melkachtige olie (water in de olie) onmiddelijk de klantendienst contacteren.

Apparaat (pomp) op dichtheid controle- ren.

3 druppels water per minuut zijn toegelaten en{kunnen ontsnappen aan de onderkant van het apparaat. Bij sterkere ondichtheid de klantendienst raadplegen.

Wekelijks

Filter aan de wateraansluiting reinigen.
Luchtdruk van de banden controlleren (zie "Technische gegevens").

Alle 500 bedrijfsuren, minstens Jaarliks

Laat het onderhoud van het apparaatuitvoeren door de klantenservice.
Olie van de hagedrukpomp verrangen.

Olieverversing

Oliesoort en vulhoeveelheid zich „Technische gegevens".
Olieaflaatschroef uitdraaien.
Olie in opvangbak aflaten.
Olieaftapschroef inschroeven.
Nieuwe olie langzaam tit het midden van de oliepeilindicatie vullen.

Instructie:

Luchtbellen要去en{kunnen ontsnappen.

Hulp bij storingen

△GEVAAR

Verwondingsgevaar door onverwacht startend apparatusat en elektrische schok

• Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.
• Laat elektrische onderdelen enkel controeren en repareren door de geautorisere klantenservice.
• Raadpleeg bij storingen die in dit hoofdstuk nicht worden vermeld, in geval van twijfel en bij een uitdrukkelijke instructie de geauthoriseerde klantenservice.

Controleampje

Het controelampje geeft bedrijfstoestanden (groen) en storingen (rood) aan.

Terugstellen:

Apparaatschakelaar op,0" stellen.
Kort wachten.
Apparaatschakelaar op „I" stellen.

Bedrijfstoestandenindicatie

Lampje brandt continu groen:
- apparaat is bedrijfsklaar.
Lampje knippert 1x groen:
- bedrijfsklaarheid na 30 minutes aufgelopen.

• Het apparatus is na 30 minutes continue working uitgeschakeld (veiligheid bij opengebarsten hogedrukslang).

Storingsindicatie

Lampje brandt continu rood:
Elektrische storing in het apparaat
Netstekker uittrekken.
Klantendienst raadplegen.
Lampje knippert 1x rood:

• hogedrukkant ondicht
  Hogedrukslang, slangverbindingen en handspuitpistool op dichtheid controeren.
  Lampje knippert 2x rood:

motor overbelast/oververhit

Apparaatschakelaar op ,0" stellen.
Apparaat laten afkoelen.
Apparaatschakelaar op „I" stellen.

Waterdruk te laag
Zorg voor een voldoende waterleidingsdruk.
Lampje knippert 3x rood:

• fout in de spanningstoevoer
  Netaansluiting en netzekeringen controeren.
  Lampje knippert 4x rood:

• stroomopname te hoog
  Klantendienst raadplegen.

Apparaat draait nicht

• Geen netspanning

Controlleren of de aangegeven spanning op het typeplaatje overeenkomt met de spanning van de stroombron.
Netaansluitkabel op beschadiging controleren.

• Controleampje knippert groen

Bedrijfsklaarheid is afgelopen. Apparaatuit-enopnieuwinschakelen.
- Beveiling against watertekort (optie) is geactiveerd wegens een te lage druk van de watertoevoer.

Het controleampje Watertekort brandt.

Druk van de watertoevoer controleren, minimale waarden, "Technische gevevens".

Om het apparaat weeer aan te zetten moet u de apparaatschakelaar eerst op,0" zetten en dan weein schakelen.

• Motor overbelast/oververhit resp. fasebeveiliging of spoelveiligheidsschakeaar zich geactiveerd
  Apparaat uitschakelen en lien afkoellen. Oorzaak van de storing oplossen. Apparaat opnieuw inschakelen.

Apparaat bouwt geen drukmeer op

• Verkeerde spreier
  Sproeier controlleren op juist formaat (zie „Technische gegevens").
• Sproeier uittgespoeld.
  Sproeier reinigen/vervangen.
  -Filter verruild.
  Filter aan de wateraansluiting reinigen. Filterhuis openschroeven, filter verwijderen, reinigen en opniewuplaatsen.

Lucht in het systeme
Apparaat ontluchten.

Sproeier losschroeven. Apparaat inschakelen en lien draaien tot het water zonder luchtbellen uit het spuitstuk kommt. Apparaat uitschakelen en sproeier opnieuw vastschroeven.

• Toevoerleidingen maar de pomp ondicht of verstopt
  Alle toevoerleidingen maar de pomp controlleren op dichtheid of verstopping.

Hogedrukpomp ondicht

3 druppels water per minuut zijn toegelaten en{kunnen ontsnappen aan de onderkant van het apparaat. Bij sterkere ondichtheid de klantendienst raadplegen.

Hogedrukpomp klopt

Alle toevoerleidingen maar de hoge- drukpomp controleren op dichtheid of verstopping.
Apparaat ontluchten. Sproeier losschroeven. Apparaat inschakelen en lien draaien tot het water zonder luchtbellen uit het spuitstukkomt. Apparaat uitschakelen en sproei er opnieuw vastschroeven.

Garantie

In ieder land+zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Toebehoren en reserveonderdelen

△WAARSCHUWING

Verwondingsgevaar door nicht-geschikte toebehoren Gebruik enkel toebehoren die vrijgegeben zijn voor de werkdruk van het apparaat (zie „Technische geevens").

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garande-ren dat het apparaat veilig en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderdelen vindt u op www.kaercher.com.

Extra toebehoren

Toebehoren Bestelnummer
Slangtrommel 2.440-002.0
Slangtrommel Staal gelakt	2.110-002.0
Slangtrommel Roestvrij staal	2.110-001.0
Bedrijfsurenteller 2.851-066.0
Pechzekere banden 2.851-067.0
Zwenkwielen 2.851-042.0
Waterfilter met vergro-te filtrvlakken.	2.851-065.0

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine doorhaar ontwerp en bouwwijze en in de door ons in de handel gebrachteuitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbeteffende EU-richtlijnen. Deze verklaring verliestaar geldigheid wanner zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Hogedrukreiniger

Type: 1.353-xxx

1.367-xxx

Van toepassing zichnde EU-richtlijnen

2000/14/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-79

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 61000-3-11:2000

EN 62233: 2008

HD 16/15-4 HD 20/15-4

HD 25/15-4

EN 61000-3-2: 2014

HD 9/50-4 HD 13/35-4

EN 60335-2-79

EN 60335-2-79

EN 61000-3-11:2000

Toegepaste conformiteitsbeoordelings

procedure

2000/14/EG:Bijlage V

Geluidsvermögensniveau dB(A)

HD 16/15-4

Gemeten: 91

Gegarandeerd: 93

HD 20/15-4 Cage

Gemeten: 95

Gegarandeerd: 97

HD 25/15-4 Cage

Gemeten: 90

Gegarandeerd: 93

De ondergeteken handelen in opdracht en met volmacht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

Type HD 25/15-4 HD 20/15-4 HD 16/15-4
Stroomaansluiting
Spanning V 400 400 400
Stroomsoort Hz 3~50 3~50 3~50
Opgenomen vermogen kW 13 11,5 7,5
Netzekering (traag) A 25 25	16
Maximum toegelaten netimpedantie	Ohm	(0,072 +j0,045)	(0,072 +j0,045)	(0,072 +j0,045)
Beveiligingsklasse		IPX5
Wateraansluitpunt
Aanvoertemperatuur, maximaal	°C	60	60	60
Toevoerdruk (max.)	MPa (bar)	1 (10)	1 (10)	1 (10)
Toevoerdebiet, minimaal	l/h (l/min)	3000 (50)	2500 (42)	2000 (34)
Toevoerslang-lengte (min.) m 7,5 7,5	7,5
Toevoerslang-diameter (min.)	duim	3/4 3/4	3/4
Zuighoogte uit open reservoir (20 °C)	m 0,5 0,5	0,5
Capaciteit
Werkdruk water (met stan-daardsproeier)	MPa (bar)	3...15 (30...150)	3...15 (30...150)	3...15 (30...150)
Maximaal toegestane druk	MPa (bar)	19,5 (195)	19,5 (195)	19,5 (195)
Opbrengst, water	l/h (l/min)	2500 (41,67)	2000 (33,4)	1600 (26,7)
Sproeiergrootte van de stan-daardsproeier	-- 155 125 100
Reactiekracht van het pistool	N	120	96	77
Bedrijfsstoffen
Oliehoeveelheid - pomp	I	1,3 1,3	1,3
Oliesoort - pomp		SAE 15W40
Maten en gewichten
Lenght x bredte x hoogte	mm	1040 x 686 x 1080
Gewicht	kg	119	117,2 105,5
Luchtdruk banden	MPa (bar)	0,20 (2,0)
Bepaalde waarden conform EN 60335-2-79
Hand-arm vibratiewaarde
Handspuitpistol	m/s2	3,6 4,6	5,3
Staalbuis	m/s2	6,0 5,9	5,7
Onzekerheid K	m/s2	1,1	1	1
Geluidsdrukniveau LpA	dB(A)	76 80	79
Onzekerheid KpA	dB(A)	3	3	3
Geluidskrachtniveau LWA + onveilig-heid KWA	dB(A)	93 97	96
