GEBRUIKSAANWIJZING ENV1652 Envivo

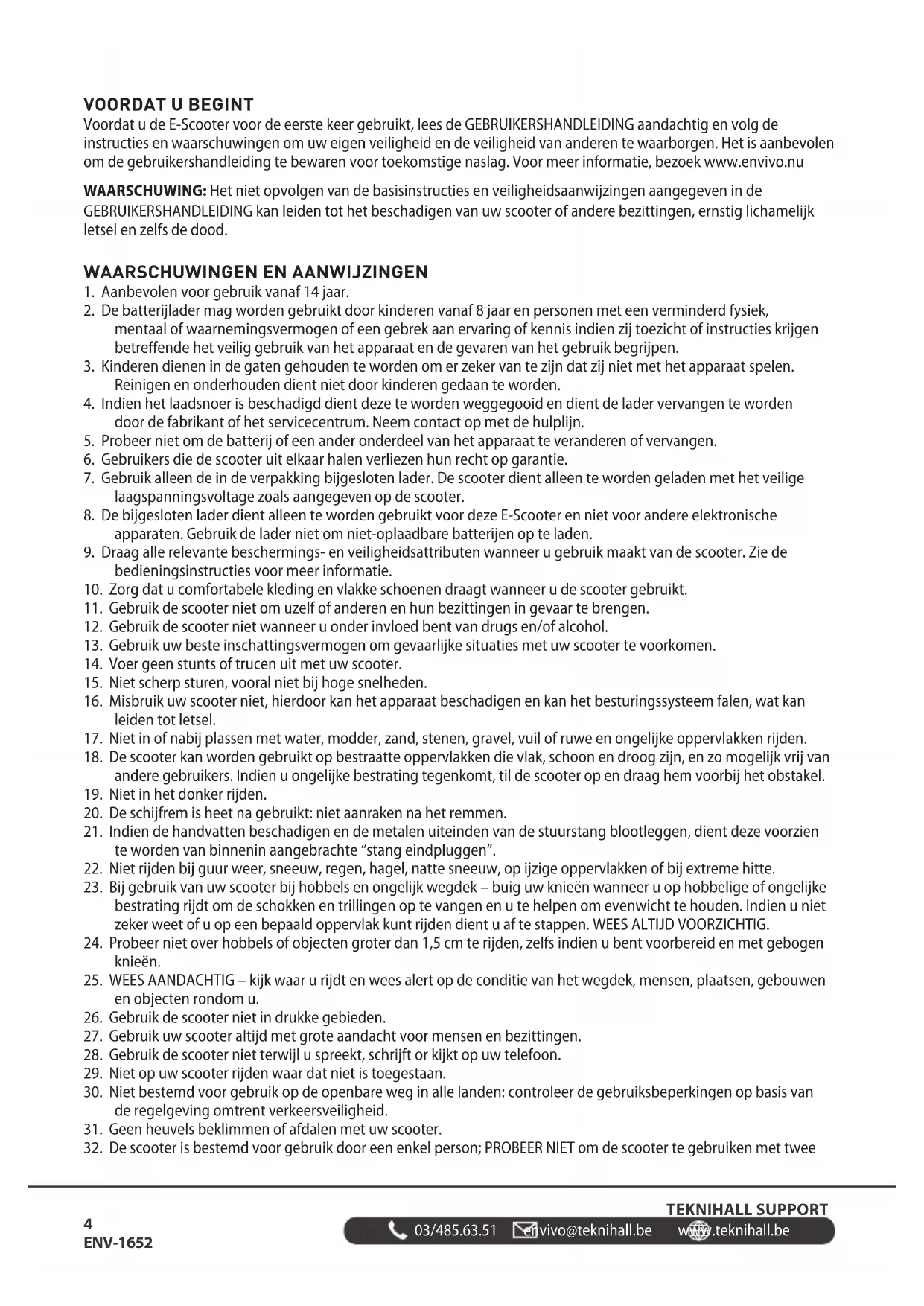

WAARSCHUWINGEN EN AANWIJZINGEN 4

Voordat u de E-Scooter voor de eerste keer gebruikt, lees de GEBRUIKERSHANDLEIDING aandachtig en volg de instructies en waarschuwingen om uw eigen veiligheid en de veiligheid van anderen te waarborgen. Het is aanbevolen om de gebruikershandleiding te bewaren voor toekomstige naslag. Voor meer informatie, bezoek www.envivo.nu WAARSCHUWING: Het niet opvolgen van de basisinstructies en veiligheidsaanwijzingen aangegeven in de GEBRUIKERSHANDLEIDING kan leiden tot het beschadigen van uw scooter of andere bezittingen, ernstig lichamelijk letsel en zelfs de dood.

WAARSCHUWINGEN EN AANWIJZINGEN

1. Aanbevolen voor gebruik vanaf 14 jaar.

2. De batterijlader mag worden gebruikt door kinderen vanaf 8 jaar en personen met een verminderd fysiek,

mentaal of waarnemingsvermogen of een gebrek aan ervaring of kennis indien zij toezicht of instructies krijgen betreende het veilig gebruik van het apparaat en de gevaren van het gebruik begrijpen.

3. Kinderen dienen in de gaten gehouden te worden om er zeker van te zijn dat zij niet met het apparaat spelen.

Reinigen en onderhouden dient niet door kinderen gedaan te worden.

4. Indien het laadsnoer is beschadigd dient deze te worden weggegooid en dient de lader vervangen te worden

door de fabrikant of het servicecentrum. Neem contact op met de hulplijn.

5. Probeer niet om de batterij of een ander onderdeel van het apparaat te veranderen of vervangen.

6. Gebruikers die de scooter uit elkaar halen verliezen hun recht op garantie.

7. Gebruik alleen de in de verpakking bijgesloten lader. De scooter dient alleen te worden geladen met het veilige

laagspanningsvoltage zoals aangegeven op de scooter.

8. De bijgesloten lader dient alleen te worden gebruikt voor deze E-Scooter en niet voor andere elektronische

apparaten. Gebruik de lader niet om niet-oplaadbare batterijen op te laden.

9. Draag alle relevante beschermings- en veiligheidsattributen wanneer u gebruik maakt van de scooter. Zie de

bedieningsinstructies voor meer informatie.

10. Zorg dat u comfortabele kleding en vlakke schoenen draagt wanneer u de scooter gebruikt.

11. Gebruik de scooter niet om uzelf of anderen en hun bezittingen in gevaar te brengen.

12. Gebruik de scooter niet wanneer u onder invloed bent van drugs en/of alcohol.

13. Gebruik uw beste inschattingsvermogen om gevaarlijke situaties met uw scooter te voorkomen.

14. Voer geen stunts of trucen uit met uw scooter.

15. Niet scherp sturen, vooral niet bij hoge snelheden.

16. Misbruik uw scooter niet, hierdoor kan het apparaat beschadigen en kan het besturingssysteem falen, wat kan

17. Niet in of nabij plassen met water, modder, zand, stenen, gravel, vuil of ruwe en ongelijke oppervlakken rijden.

18. De scooter kan worden gebruikt op bestraatte oppervlakken die vlak, schoon en droog zijn, en zo mogelijk vrij van

andere gebruikers. Indien u ongelijke bestrating tegenkomt, til de scooter op en draag hem voorbij het obstakel.

19. Niet in het donker rijden.

20. De schijfrem is heet na gebruikt: niet aanraken na het remmen.

21. Indien de handvatten beschadigen en de metalen uiteinden van de stuurstang blootleggen, dient deze voorzien

te worden van binnenin aangebrachte “stang eindpluggen”.

22. Niet rijden bij guur weer, sneeuw, regen, hagel, natte sneeuw, op ijzige oppervlakken of bij extreme hitte.

23. Bij gebruik van uw scooter bij hobbels en ongelijk wegdek – buig uw knieën wanneer u op hobbelige of ongelijke

bestrating rijdt om de schokken en trillingen op te vangen en u te helpen om evenwicht te houden. Indien u niet zeker weet of u op een bepaald oppervlak kunt rijden dient u af te stappen. WEES ALTIJD VOORZICHTIG.

24. Probeer niet over hobbels of objecten groter dan 1,5 cm te rijden, zelfs indien u bent voorbereid en met gebogen

25. WEES AANDACHTIG – kijk waar u rijdt en wees alert op de conditie van het wegdek, mensen, plaatsen, gebouwen

en objecten rondom u.

26. Gebruik de scooter niet in drukke gebieden.

27. Gebruik uw scooter altijd met grote aandacht voor mensen en bezittingen.

28. Gebruik de scooter niet terwijl u spreekt, schrijft or kijkt op uw telefoon.

29. Niet op uw scooter rijden waar dat niet is toegestaan.

30. Niet bestemd voor gebruik op de openbare weg in alle landen: controleer de gebruiksbeperkingen op basis van

de regelgeving omtrent verkeersveiligheid.

31. Geen heuvels beklimmen of afdalen met uw scooter.

32. De scooter is bestemd voor gebruik door een enkel person; PROBEER NIET om de scooter te gebruiken met tweeENV-1652

33. Geen goederen dragen terwijl u op de scooter rijdt.

34. Op hogere snelheden, denk altijd aan de langere stopafstand.

35. Probeer niet om op of van uw scooter te springen tijdens het rijden.

36. Niet gebruiken voor o-road rijden.

37. Het maximale gewicht (120 kg) niet overschrijden.

38. Deze instructies zijn beschikbaar op het serviceadres onderaan de pagina.

Het is aanbevolen om de originele verpakking te bewaren voor het onwaarschijnlijke geval dat u het product aan ons dient te retourneren of inzenden voor reparatie. WAARSCHUWING: De garantie dekt geen onjuist gebruik van het product of het fallen van gebruikers om de waarschuwingen en bedieningsinstructies in deze handleiding op te volgen. Bovendien is er een beperkte garantie op onderdelen die aan normale slijtage onderhevig zijn, zoals wielen, batterijen, remmen, achterspatbord en handvatten. Deze onderdelen worden gezien als slijtageonderdelen en kunnen besteld worden op www.envivo.nu

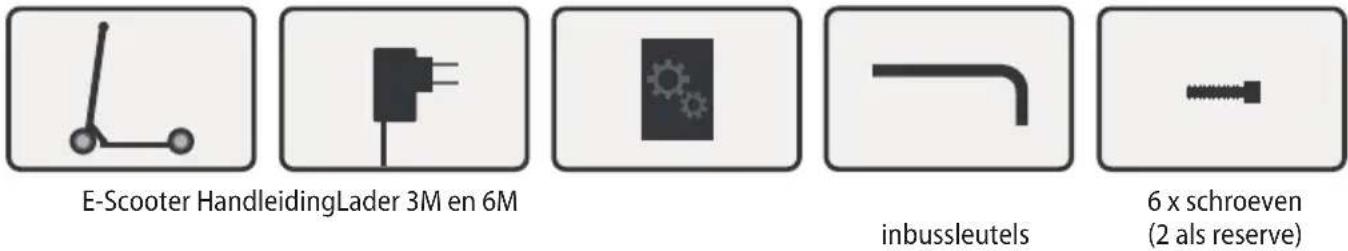

INHOUD VAN DE VERPAKKING

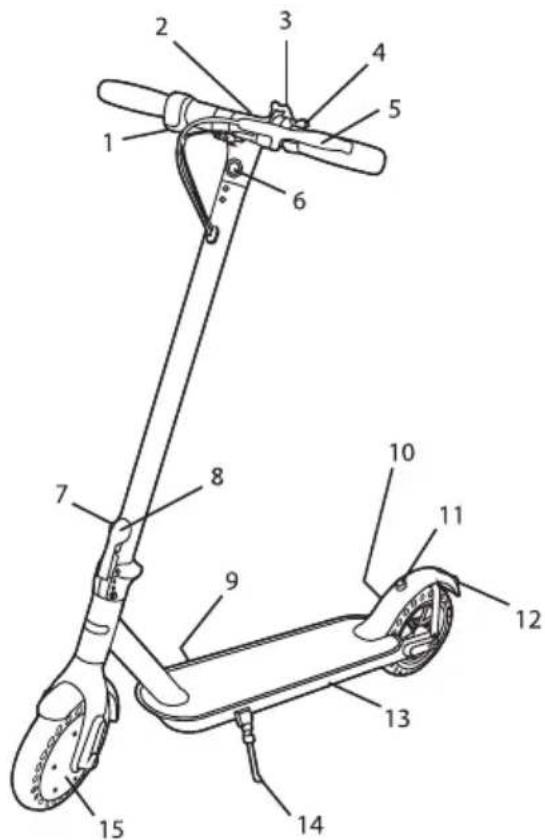

E-Scooter HandleidingLader 3M en 6M inbussleutels 6 x schroeven (2 als reserve) OVERZICHT

3. Opvouwbevestiging

15. VoorwielmotorENV-1652

Stap 1: Aan de slag – Neem de scooter uit de doos en leg hem plat op de vloer. Stap 2: De scooter opladen – Zorg dat de scooter volledig is opgeladen voordat u deze de eerste keer gebruikt. Voor laadinstructies, volg de instructies onder de batterij en de laadspecifcaties. Stap 3: Draag de juiste beschermende veiligheidsuitrusting, inclusief maar niet beperkt tot een helm, kniebeschermers, elleboogbeschermers en polsbeschermers.

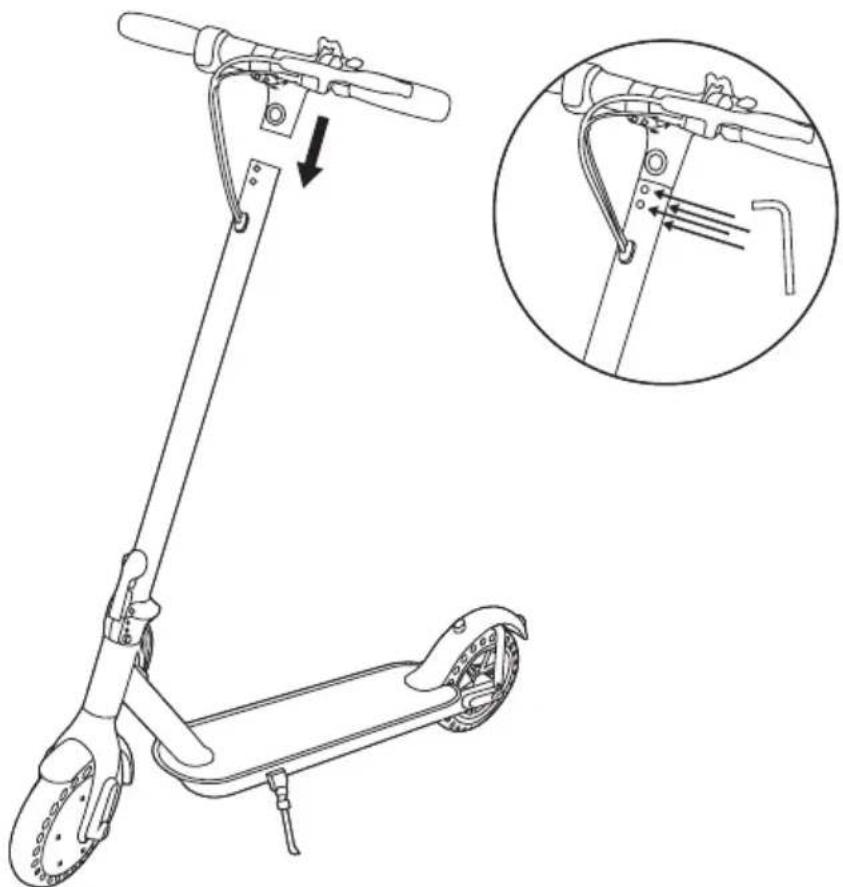

MONTAGE Bevestig de stuurstang. Plaats de schroef en draai deze aan met de bijgesloten inbussleutel. WAARSCHUWING: De 4 schroeven houden de stuurstang bevestigd aan de stuurkolom, dus het is belangrijk dat deze goed zijn aangedraaid. Controleer elke keer als u de e-scooter gebruikt of de schroeven goed zijn bevestigd.ENV-1652

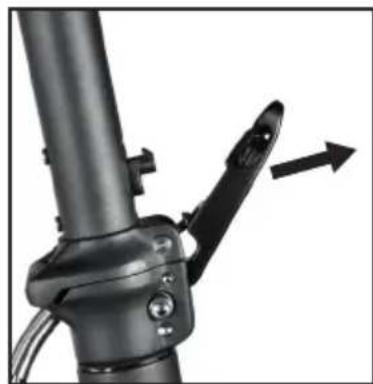

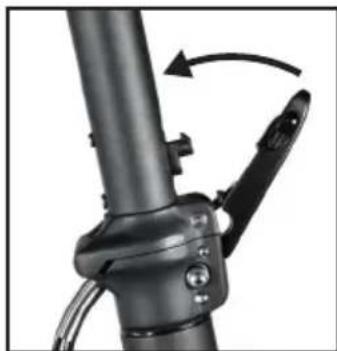

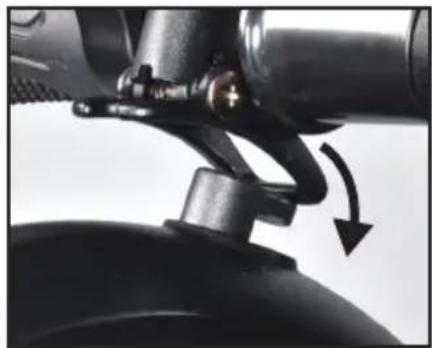

03/485.63.51 envivo@teknihall.be www.teknihall.be TEKNIHALL SUPPORT OPVOUWEN Druk de veiligheidspin omhoog om de opvouwvergrendeling te openen. Trek de opvouwvergrendeling naar buiten om de e-scooter op te vouwen. Beweeg de stuurkolom voorzichtig omlaag. Klik de opvouwbevestiging op de achterspatbord haak. UITVOUWEN Druk de opvouwbevestiging omlaag en beweeg de stuurkolom volledig omhoog. Druk de opvouwvergrendeling in de richting van de stuurkolom om te vergrendelen. WAARSCHUWING: Voordat u op de E-Scooter gaat rijden altijd controleren of het vergrendelingsmechanisme volledig is vergrendeld.ENV-1652

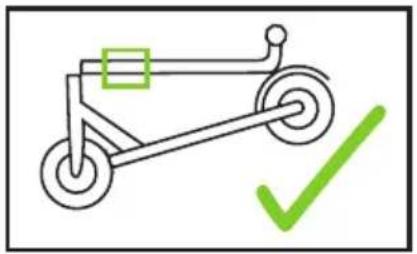

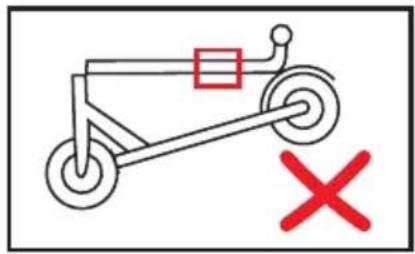

Til de e-scooter voorzichtig op om te voorkomen dat te veel kracht op het achterspatbord wordt uitgeoefend. Plaats uw hand hier tijdens het dragen Voorkom het hier optillen van de e-scooter SCHERM

Laat de snelheid waarmee u zich op dit moment voortbeweegt zien.

Stel de versnelling in om de maximale toegestane snelheid te veranderen. Versnelling 1: lage snelheid. Versnelling 2: gemiddelde snelheid. Versnelling 3: hoge snelheid.

Gaat branden op het scherm wanneer de voor- en achterlamp zijn ingeschakeld.

Gaat branden wanneer de handrem wordt gebruikt.

Geeft aan welke waardes worden weergegeven op de afstandsindictor ODO: Werkt als een ODOMETER welke de totale afgelegde afstand van de scooter weergeeft. TRIP: Geeft de afgelegde afstand sinds de laatste keer inschakelen van de E-scooter weer.

Geeft de waarde voor ODO of TRIP weer.

Wanneer dit lampje gaat branden is het aanbevolen om de E-scooter op te laden.

8. Batterij indicator

Geeft een inschatting van de resterende batterijsterkte voordat opladen noodzakelijk is. Een volledig opgeladen batterij (100%) laat 4 staaes zien. Denk eraan om de batterij op te laden wanneer deze op het laatste staae is. Wanneer de batterij zwakker wordt zal de sterkte van de motor zwakker worden.

• Dubbelklik op de schermknop om de koplamp en het achterlicht aan/uit te zetten.

• Druk kort op de schermknop om de versnelling te wijzigen.

• Schakel de koplamp in/uit door op de koplamp knop te drukken.

• Het achterlicht knippert wanneer u de handrem gebruikt.

• De E-scooter zal automatisch uitschakelen wanneer deze niet gebruikt wordt gedurende 10 minuten. HOE KUNT U OP DE E-SCOOTER RIJDEN

• Schakel de scooter in.

• Sta met een voet op de voetplank.

• De gashendel bevindt zich op de rechter handgreep. Druk de gasknop in om te versnellen en laat hem los om de vertragen.

• De handrem bevindt zich op de linker handgreep. Druk de handrem progressief in om te remmen.

GEWICHT- EN SNELHEIDSLIMIETEN

WAARSCHUWING: Snelheids- en gewichtslimieten zijn voor uw eigen veiligheid. De limieten zoals aangegeven in de gebruikershandleiding niet overschrijden. GEWICHTSRESTRICTIE Maximaal gewicht: 120 kg SNELHEIDSLIMIET Maximaal gewicht in de 3e versnelling: 25 km/u. BEREIK De scooter kan 22 km rijden op een volledig opgeladen batterij onder ideale condities. De volgende oorzaken kunnen het bereik van de scooter beïnvloeden. Terrein: Een egaal vlak oppervlak zal uw rijafstand vergroten, terwijl bergop of over ruw of ongelijk terrain rijden de rijafstand signicant zal verlagen. Gewicht: Het gewicht van de gebruiker kan de rijafstand beïnvloeden; een lichtere gebruiker kan verder rijden dan een zwaardere gebruiker. Omgevingstemperatuur: De scooter gebruiken en bewaren bij de aanbevolen temperatuur zal de rijafstand, levensduur van de batterij en de algehele prestaties van de scooter vergroten. Onderhoud: Het correct opladen en onderhouden van de batterij zal de levensduur van de batterij vergroten. Snelheid en rijstijl: Rijden met een gematigde snelheid zal uw afstand vergroten, terwijl langere tijd met hoge snelheid rijden, regelmatig starten, stoppen, wachten en regelmatig versnellen en vertragen uw afstand zal verkleinen.

BATTERIJ INFORMATIE EN SPECIFICATIES

Dit onderdeel heeft het doel om u te voorzien van algemene informatie over uw batterij en lader. Lees dit onderdeel aandachtig om uw veiligheid te garanderen. Voor de veiligheid van de gebruiker en om de levensduur van de batterij te verlengen, alsmede om de prestaties van de batterij te verbeteren, volg deze aanwijzingen. BATTERIJSPANNING Wanneer de batterijindicator aangeeft dat de batterijcapaciteit laag is, dient u de batterij van uw E-scooter op te laden met behulp van de bijgesloten lader. Om uw batterij volledig op te laden, volg de instructies onder “Uw scooter opladen”.ENV-1652

03/485.63.51 envivo@teknihall.be www.teknihall.be TEKNIHALL SUPPORT BATTERIJ SPECIFICATIES Batterij: 30*18650 Lithium-ion batterij Model: CHY-10S3P Laadtijd: 4-5 uur Voltage: 36V Batterij cellen: 30 cellen Initiële capaciteit 7.5Ah Bedrijfstemperatuur: -15° ~ 50° Laadtemperatuur: 0° ~ 40° Bewaartijd: 6 months Bewaartemperatuur: -5° ~ 25° Bewaarvochtigheid: 45% - 75% LADER SPECIFICATIES Modelnummer: JY-420150 Ingang: 100-240V, 2A, 50-60Hz Uitgang: 42V 1,5A

Stap 1: Zorg dat uw laadpoort schoon en droog is. Stap 2: Steek uw lader in het stopcontact, en sluit de kabel aan op de voeding (100V ~ 240V; 50,60 Hz), controleer of het lampje op de lader GROEN is. Stap 3: Sluit de laadkabel aan op de laadpoort van de scooter. Het indicatorlampje op de lader wordt nu ROOD, wat aangeeft dat de scooter wordt opgeladen. Wanneer het rode indicatorlampje GROEN wordt, is uw scooter volledig opgeladen. De lader zal automatisch stoppen met laden wanneer het lampje GROEN is. Stap 4: Ontkoppel de lader van de scooter en het stopcontact. Opmerking: Indien het GROENE lampje niet ROOD wordt wanneer u de scooter aansluit, controleer of alles correct is aangesloten en of de scooter niet al volledig is opgeladen. WAARSCHUWING: Denk eraan om na elke keer opladen het rubberen dopje op de laadpoort te plaatsen om het te beschermen tegen water en vuil.ENV-1652

Uw scooter vereist regelmatige inspectie en onderhoud. Dit hoofdstuk beschrijft de onderhoudstappen en belangrijke bedieningstips. Voordat u de volgende handelingen uitvoert, zorg dat de voeding en laadkabel zijn ontkoppelt.

UW SCOOTER INSPECTEREN

Elke keer voordat u op uw scooter gaat rijden:

• Controleer of het voorwiel correct is uitgelijnd en verbonden met de stuurstang. Plaats het wiel tussen uw voeten en beweeg de stuurstang van de ene naar de andere kant om te controleren of het wiel de stuurstang volgt. Indien problemen optreden, neem contact op met de ondersteuningslijn.

• Controleer of de E-Scooter correct is uitgeklapt voordat u gaat rijden.

• Controleer of de remblokken zijn versleten. Wanneer het remblok is versleten (ongeveer 1 mm resterend) dient deze direct te worden vervangen. De e-scooter krijgt veel trillingen te verduren. Controleer regelmatig het frame van de scooter en de banden voor beschadigingen of extreme slijtage, controleer alle bouten en moeren en draai ze strakker indien nodig. Controleer vooral de schroeven rond het opvouwmechanisme en de wielen.

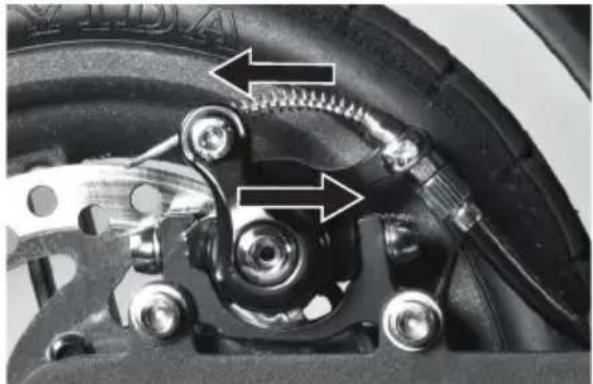

DE SCHIJFREM AANPASSEN

Indien de remmen te los of te strak zijn, gebruik de bijgeleverde inbussleutel op de bout die de remkabel in positie houdt. Draai de bout los. Om de kabel losser te maken: Verkort de lengte van de remkabel. Om de kabel losser te maken: Verleng de lengte van de remkabel.ENV-1652

Om de kabel strakker te maken, draai tegen de klokrichting in. Om de kabel losser te maken, draai in de klokrichting.

GELUID VAN DE REMMEN

- De remschijf dient te worden gereinigd. - Het remblok dient te worden gereinigd of opgeschuurd. - Het remblok is versleten en dient vervangen te worden. - De remschijf is beschadigd. Probeer hem voorzichtig weg te buigen van waar hij het remblok raakt.

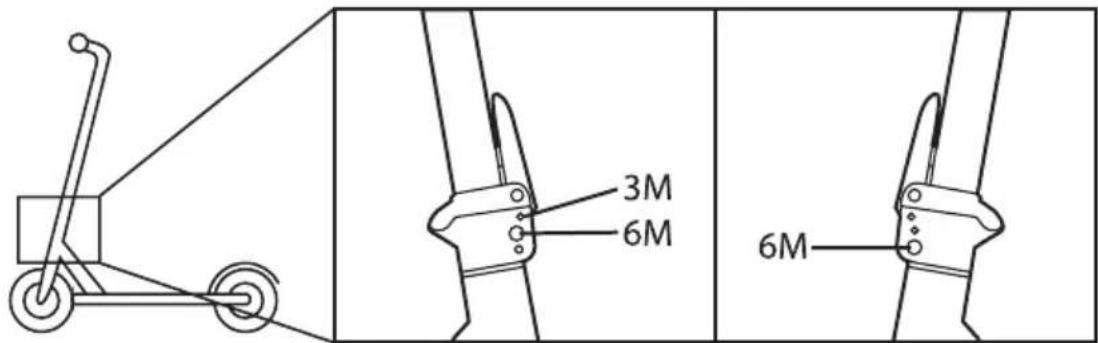

HET OPVOUWMECHANISME INSTELLEN

Gebruik de meegeleverde inbussleutels om de 3 schroeven rond het opvouwmechanisme aan te draaien wanneer nodig.

Ontkoppel de later en schakel uw scooter uit. Voorkom het gebruiken van water of andere vloeistoen en reinigers op de scooter wanneer u deze reinigt. Maak een schone doek vochtig met zepig water, wring de doek goed uit en veeg de scooter schoon zonder water in de knoppen, laadpoort, schijfrem, onder de voetmat, in het vergrendelingsmechanisme of in de banden te laten komen. WAARSCHUWING: Controleer de remmen na het reinigen van de scooter.

Voor het bewaren de batterij volledig opladen. Indien u de scooter voor een langere tijd bewaart, de scooter ten minste elke twee maanden opladen. Indien de omgevingstemperatuur van de bewaarlocatie minder dan 0° is, niet opladen. U dient eerst de scooter naar een warmere omgeving te brengen alvorens deze op te laden. Controleer het onderdeel Batterij informatie en specicaties voor meer details. Om te voorkomen dat stof in uw scooter komt, probeer deze in te pakken of te verzegelen in de originele verpakking. Bewaar de scooter binnenshuis, op een droge plek met geschikte temperatuur.ENV-1652

03/485.63.51 envivo@teknihall.be www.teknihall.be TEKNIHALL SUPPORT SCOOTER SPECIFICATIES Netto gewicht: 14 kg Lading: 120 kg Maximum snelheid: 25 km/u Bereik: tot maximaal 22 km op een batterijlading Maximale stijgingshoek: 15° Afmetingen (opgevouwen): 110 x 42 x 48 cm Afmetingen (uitgevouwen): 110 x 42 x 112 cm Hoogte platform: 135 mm Banden: 8.5’’.

UITLEG VAN DE SYMBOLEN

Dit product is in overeenstemming met de volgende richtlijnen: 2006/42/EC Machinery Directive 2001/95/EC General Product Safety Directive 2014/35/EU Low Voltage Directive (LVD) 2014/30/EU EMC Directive (recast). 2011/65 RoHS Directive 2006/66 Battery and Accumulators Het geluidsniveau overschrijdt 70 dB niet. De volledige tekst van de EU-conformiteitsverklaring is te vinden op onze website. Voor gebruik binnenshuis. Het product is dubbel geïsoleerd.

Draag persoonlijke beschermingsmiddelen. Lees de handleiding voordat u het product gebruikt. Klasse III bescherming tegen elektrische schokken.

VERWIJDERING Batterijen, elektrische en elektronische apparaten (EEE) bevatten materialen, onderdelen en stoen welke gevaarlijk voor de omgeving en de menselijke gezondheid kunnen zijn indien afval van elektrische en elektronische apparaten niet correct worden verwerkt. Batterijen, elektrische en elektronische apparaten welke zijn gemarkeerd met het WEEE-logo (zoals links weergegeven) dienen niet met het huishoudelijk afval te worden weggegooid. Neem contact op met uw lokale afvalverwerker, aangezien zij in staat zijn om u te voorzien van details over de opties voor recycling in uw regio.TROTTINETTE ELECTRIQUE EU Conformiteitsverklaring Wij Bedrijfsnaam: Accession ApS

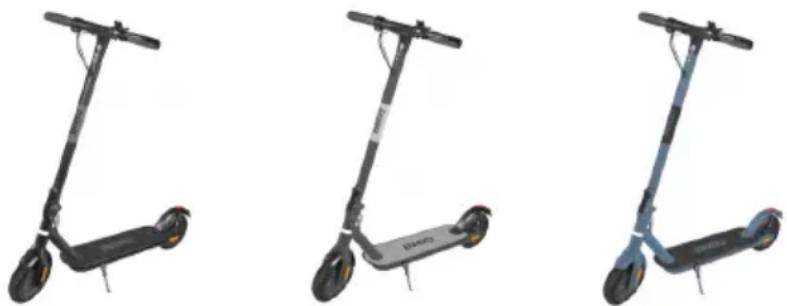

Verklaren dat deze conformiteitsverklaring is verstrekt onder onze enige verantwoordelijkheid en hoort bij het volgende product: Apparaat model/Product: E-Scooter

Onderwerp van de verklaring:

Het onderwerp van de hierboven beschreven verklaring is in conformiteit met de relevante EU harmonisatierichtlijnen: 2006/42/EC Machinery Directive Annex l

De volgende geharmoniseerde standaarden en technische specificaties zijn toegepast: EN 60335-1: 2012 + A11: 2014 + A13: 2017

Aangemelde instantie (indien van toepassing):

4 cijferig nummer van de aangemelde instantie:

Aanvullende informatie:

Ondertekend voor en namens: Aalborg, Denmark

Jian Zhou, Buying Director Plaats van verstrekking
