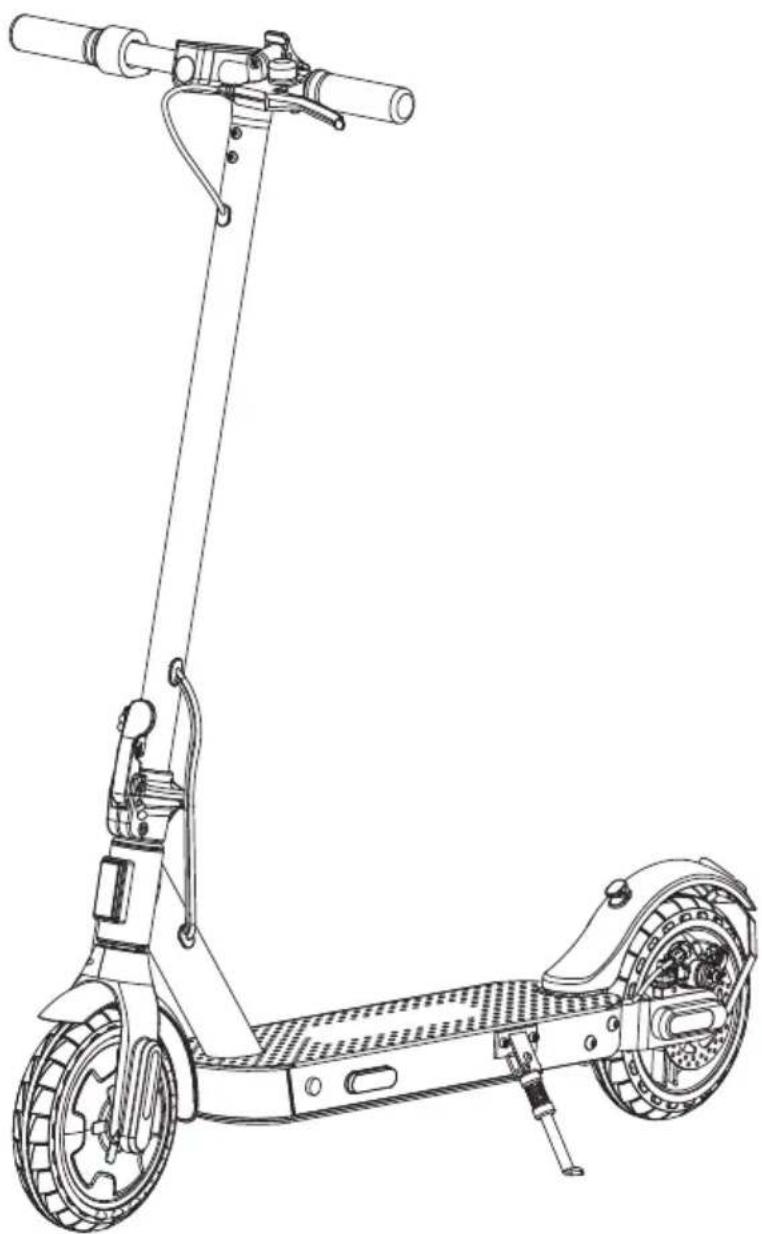

GEBRUIKSAANWIJZING 1684 Envivo
WAARSCHUWINGEN EN AANWIJZINGEN ....4
INHOUD VAN DE VERPAKKING ....5
OVERZICHT 5
LEES DE VOLGENDE INSTRUCTIES AANDACHTIG....6
AAN DE SLAG....6
MONTAGE....6
OPVOUWEN 7
UITVOUWEN....7
DE E-SCOOTER DRAGEN....8
SCHERM 8
BEDIENINGSPRINCIPES 9
START 9
BEDIENING 9
HOE KUNT U OP DE E-SCOOTER RIJDEN....9
GEWICHT- EN SNELHEIDSLIMIETEN....9
GEWICHTSRESTRICTIE....9
SNELHEIDSLIMIET 10
BEREIK 10
BATTERIJ INFORMATIE EN SPECIFICATIES 10
BATTERIJSPANNING 10
BATTERIJ SPECIFICATIES....10
LADER SPECIFICATIES....10
UW SCOOTER OPLADEN....11
INSPECTIE, ONDERHOUD, REINIGING EN OPSLAG 11
UW SCOOTER INSPECTEREN....11
DE SCHIJFREM AANPASSEN 12
FIJNAFSTEMMING VAN DE KABELSPANNING....12
Voordat u de E-Scooter voor de eerste keer gebruikt, lees de GEBRUIKERSHANDLEIDING aandachtig en volg de instructies en waarschuwingen om uw eigen veiligheid en de veiligheid van anderen te waarborgen. Het is aanbevolen om de gebruikershandleiding te bewaren voor toekomstige naslag. Voor meer informatie, bezoek www.envivo.nu
WAARSCHUWING: Het niet opvolgen van de basisinstructies en veiligheidsaanwijzingen aangegeven in de GEBRUIKERSHANDLEIDING kan leiden tot het beschadigen van uw scooter of andere bezittingen, ernstig lichamelijk letsel en zelfs de dood.
WAARSCHUWINGEN EN AANWIJZINGEN
- Aanbevolen voor gebruik vanaf 14 jaar.
- De batterijlader mag worden gebruikt door kinderen vanaf 8 jaar en personen met een verminderd fysiek, mentaal of waarnemingsvermogen of een gebrek aan ervaring of kennis indien zij toezicht of instructies krijgen betreffende het veilig gebruik van het apparaat en de gevaren van het gebruik begrijpen.
- Kinderen dienen in de gaten gehouden te worden om er zeker van te zijn dat zij niet met het apparaat spelen. Reinigen en onderhouden dient niet door kinderen gedaan te worden.
- Indien het laadsnoer is beschadigd dient deze te worden weggegooid en dient de lader vervangen te worden door de fabrikant of het servicecentrum. Neem contact op met de hulplijn.
- Probeer niet om de batterij of een ander onderdeel van het apparaat te veranderen of vervangen.
- Gebruikers die de scooter uit elkaar halen verliezen hun recht op garantie.
- Gebruik alleen de in de verpakking bijgesloten lader. De scooter dient alleen te worden geladen met het veilige laagspanningsvoltage zoals aangegeven op de scooter.
- De bijgesloten lader dient alleen te worden gebruikt voor deze E-Scooter en niet voor andere elektronische apparaten. Gebruik de lader niet om niet-oplaadbare batterijen op te laden.
- Draag alle relevante beschermings- en veiligheidsattributen wanneer u gebruik maakt van de scooter. Zie de bedieningsinstructies voor meer informatie.
- Zorg dat u comfortabele kleding en vlakke schoenen draagt wanneer u de scooter gebruikt.
- Gebruik de scooter niet om uzelf of anderen en hun bezittingen in gevaar te brengen.
- Gebruik de scooter niet wanneer u onder invloed bent van drugs en/of alcohol.
- Gebruik uw beste inschattingsvermogen om gevaarlijke situaties met uw scooter te voorkomen.
- Voer geen stunts of trucen uit met uw scooter.
- Niet scherp sturen, vooral niet bij hoge snelheden.
- Misbruik uw scooter niet, hierdoor kan het apparaat beschadigen en kan het besturingssysteem falen, wat kan leiden tot letsel.
- Niet in of nabij plassen met water, modder, zand, stenen, gravel, vuil of ruwe en ongelijke oppervlakken rijden.
- De scooter kan worden gebruikt op bestraatte oppervlakken die vlak, schoon en droog zijn, en zo mogelijk vrij van andere gebruikers. Indien u ongelijke bestrating tegenkomt, til de scooter op en draag hem voorbij het obstakel.
- Niet in het donker rijden.
- De schijfrem is heet na gebruikt: niet aanraken na het remmen.
- Indien de handvatten beschadigen en de metalen uiteinden van de stuurstang blootleggen, dient deze voorzien te worden van binnenin aangebrachte "stang eindpluggen".
- Niet rijden bij guur weer, sneeuw, regen, hagel, natte sneeuw, op ijzige oppervlakken of bij extreme hitte.
- Bij gebruik van uw scooter bij hobbels en ongelijk wegdek – buig uw knieën wanneer u op hobbelige of ongelijke bestrating rijdt om de schokken en trillingen op te vangen en u te helpen om evenwicht te houden. Indien u niet zeker weet of u op een bepaald oppervlak kunt rijden dient u af te stappen. WEES ALTIJD VOORZICHTIG.
- Probeer niet over hobbels of objecten groter dan 1,5 cm te rijden, zelfs indien u bent voorbereid en met gebogen knieën.
- WEES AANDACHTIG – kijk waar u rijdt en wees alert op de conditie van het wegdek, mensen, plaatsen, gebouwen en objecten rondom u.
- Gebruik de scooter niet in drukke gebieden.
- Gebruik uw scooter altijd met grote aandacht voor mensen en bezittingen.
- Gebruik de scooter niet terwijl u spreekt, schrijft or kijkt op uw telefoon.
- Niet op uw scooter rijden waar dat niet is toegestaan.
- Niet bestemd voor gebruik op de openbare weg in alle landen: controleer de gebruiksbeperkingen op basis van de regelgeving omtrent verkeersveiligheid.
- Geen heuvels beklimmen of afdalen met uw scooter.
-
De scooter is bestemd voor gebruik door een enkel person; PROBEER NIET om de scooter te gebruiken met twee of meer personen.
-
Geen goederen dragen terwijl u op de scooter rijdt.
- Op hogere snelheden, denk altijd aan de langere stopafstand.
- Probeer niet om op of van uw scooter te springen tijdens het rijden.
- Niet gebruiken voor off-road rijden.
- Het maximale gewicht (120 kg) niet overschrijden.
- Deze instructies zijn beschikbaar op het serviceadres onderaan de pagina.
Het is aanbevolen om de originele verpakking te bewaren voor het onwaarschijnlijke geval dat u het product aan ons dient te retourneren of inzenden voor reparatie.
WAARSCHUWING: De garantie dekt geen onjuist gebruik van het product of het fallen van gebruikers om de waarschuwingen en bedieningsinstructies in deze handleiding op te volgen. Bovendien is er een beperkte garantie op onderdelen die aan normale slijtage onderhevig zijn, zoals wielen, batterijen, remmen, achterspatbord en handvatten. Deze onderdelen worden gezien als slijtageonderdelen en kunnen besteld worden op www.envivo.nu

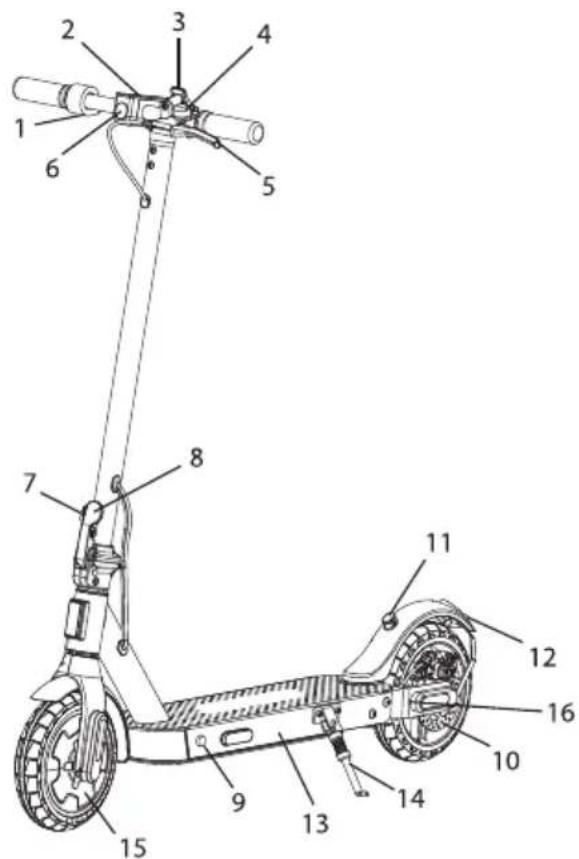

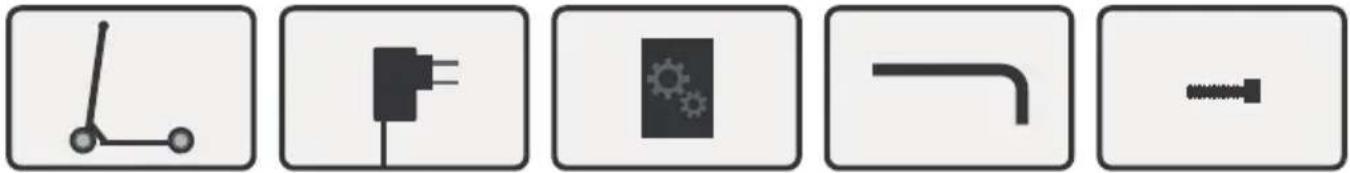

INHOUD VAN DE VERPAKKING
- Gasknop
- Scherm
- Opvouwbevestiging
- Bel
- Handrem
- Koplamp
- Veiligheidspin
- Opvouw vergrendeling
- Laadpoort
- Schijfrem
- Achterspatbord haak
- Achterlamp
- Batterij en elektronica
- Standaard
- Voorwielmotor
- Achtervering
Stap 1: Aan de slag – Neem de scooter uit de doos en leg hem plat op de vloer.
Stap 2: De scooter opladen – Zorg dat de scooter volledig is opgeladen voordat u deze de eerste keer gebruikt. Voor laadinstructies, volg de instructies onder de batterij en de laadspecifcaties.
Stap 3: Draag de juiste beschermende veiligheidsuitrusting, inclusief maar niet beperkt tot een helm, kniebeschermers, elleboogbeschermers en polsbeschermers.
AAN DE SLAG
MONTAGE

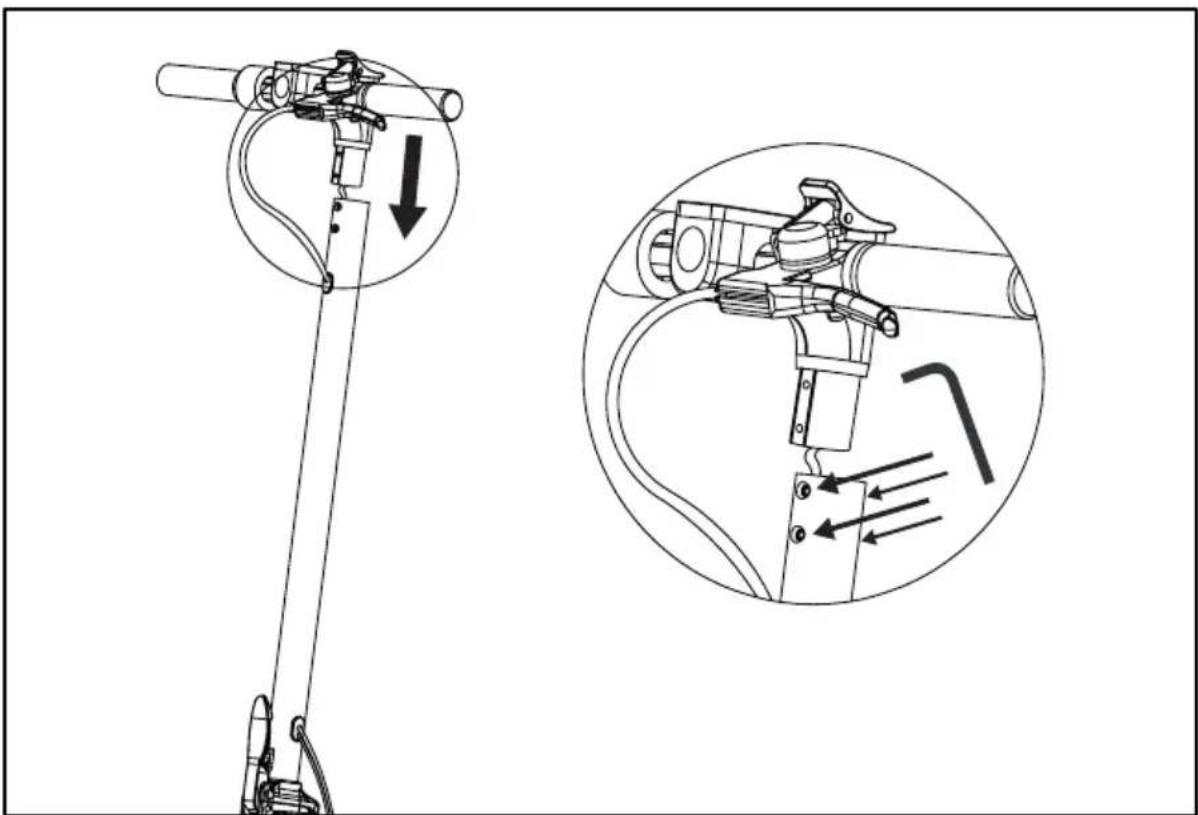

Bevestig de stuurstang. Plaats de schroef en draai deze aan met de bijgesloten inbussleutel.
WAARSCHUWING: De 4 schroeven zijn belangrijk, omdat deze de handgreep aan de voorstang vasthouden zodat deze stevig vastzit. Gebruik niet te veel kracht bij het aandraaien van de schroeven. Controleer elke keer wanneer u de E-scooter gebruikt of de schroeven zijn bevestigd.
OPVOUWEN

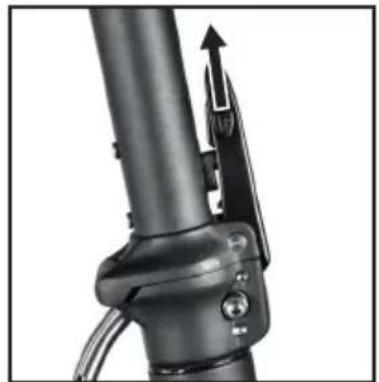

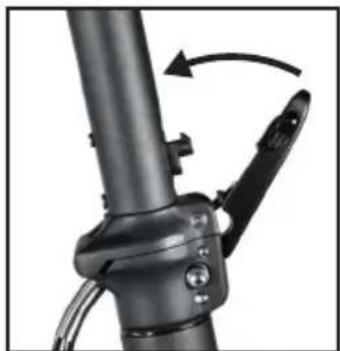

Druk de veiligheidspin omhoog om de opvouwvergrendeling te openen.

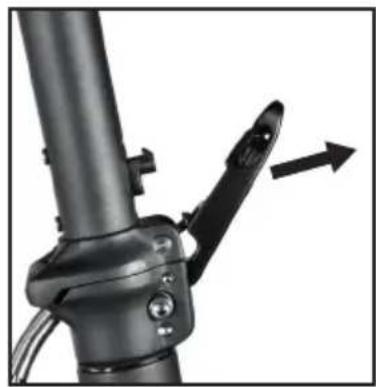

Trek de opvouwvergrendeling naar buiten om de e-scooter op te vouwen.

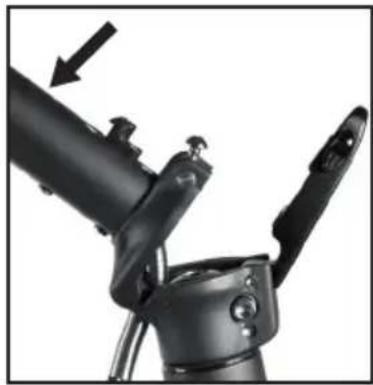

Beweeg de stuurkolom voorzichtig omlaag.

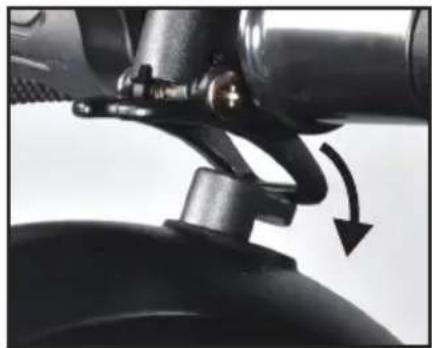

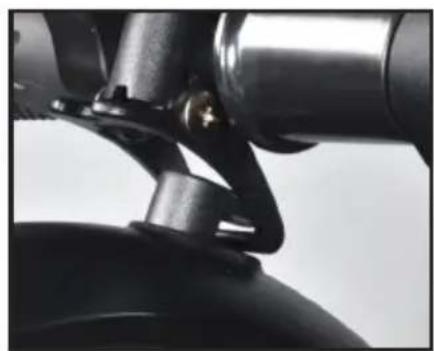

Klik de opvouwbevestiging op de achterspatbord haak.
Druk de opvouwbevestiging omlaag en beweeg de stuurkolom volledig omhoog.
Druk de opvouwvergrendeling in de richting van de stuurkolom om te vergrendelen.
WAARSCHUWING: Voordat u op de E-Scooter gaat rijden altijd controleren of het vergrendelingsmechanisme volledig is vergrendeld.

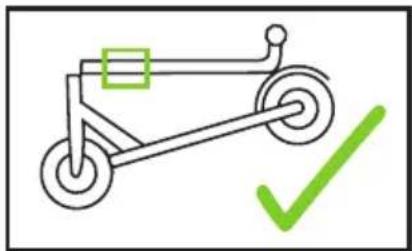

DE E-SCOOTER DRAGEN
Til de e-scooter voorzichtig op om te voorkomen dat te veel kracht op het achterspatbord wordt uitgeoefend.
Plaats uw hand hier tijdens het dragen

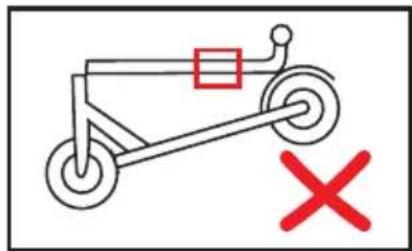

Voorkom het hier optillen van de e-scooter
Toont de huidige rijsnelheid.
2. Rijmodus
Wisselen tussen verschillende rijstijlen.
: Loopmodus. Rijdt tot 6 km/u.
ECO: Economiemodus. Rijdt tot 10 km/u.
D: Rijmodus. Rijdt tot 20 km/u.
S: Sportmodus. Rijdt tot 25 km/u.
3. Lichtindicator
Schakelt in op de display wanneer het voor- en achterlicht zijn ingeschakeld.
4. Oververhittingsindicator
Licht op als de temperatuur van de controller hoger is dan 80°C
5. Indicator apparaatstoring
Neem contact op met klantendienst.
6. Indicator accuniveau
Accu (100%) zal 5 balkjes tonen.
Vergeet niet om uw accu op te laden wanneer er slechts één balkje wordt weergegeven. Naarmate de accu uitgeput raakt, verliest de motor vermogen.
7. Weergaveknop
BEDIENINGSPRINCIPES
START
De E-scooter wordt geleverd met een veiligheidsslot dat moet worden ontgrendeld voordat u de E-scooter kunt gebruiken.

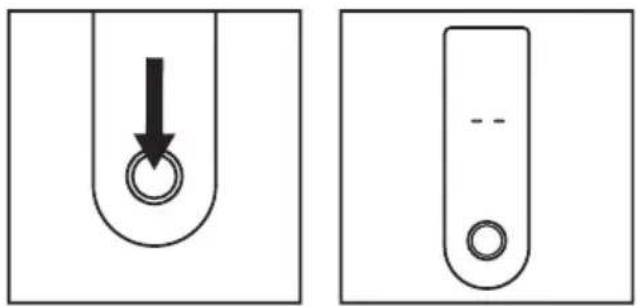

Houd de weergaveknop 2 seconden ingedrukt om de scooter AAN te schakelen.

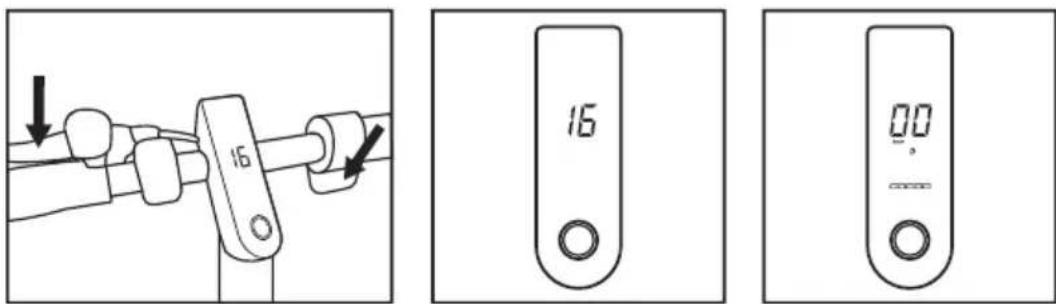

Om de E-scooter te ontgrendelen, drukt u op de gasknop. Op het scherm wordt "16" weergegeven. Terwijl u de gasknop ingedrukt houdt, trekt u ook de handrem in. Op het scherm wordt de rijsnelheid en de batterij-indicator weergegeven. Vervolgens kunt u de gasknop en de handrem loslaten.
De E-scooter is nu gereed om te rijden.
Om de E-scooter te berijden moet u eerst de E-scooter naar voren duwen terwijl u de gasknop ingedrukt houdt. De E-scooter versnelt niet vanuit een stationaire positie.
Houd de weergaveknop 2 seconden ingedrukt om de scooter UIT te schakelen.
BEDIENING
- Druk kort op de weergaveknop om het licht AAN of UIT te schakelen.
- Houd de gasknop ingedrukt en trek vervolgens de handrem aan om de E-scooter te ontgrendelen.
- Druk tweemaal snel op de weergaveknop om de versnelling te veranderen.
- Het achterlicht knippert wanneer u de handrem gebruikt.
- De E-scooter zal automatisch uitschakelen wanneer deze niet gebruikt wordt gedurende 15 minuten.
HOE KUNT U OP DE E-SCOOTER RIJDEN
• Schakel de scooter in.
• Sta met een voet op de voetplank.
- De gasknop bevindt zich rechts op het stuur. Druk de gasknop in duw de E-scooter vooruit om het te versnellen en laat de gasknop los om te vertragen.
- De handrem bevindt zich op de linker handgreep. Druk de handrem progressief in om te remmen.
WAARSCHUWING: Snelheids- en gewichtslimieten zijn voor uw eigen veiligheid. De limieten zoals aangegeven in de gebruikershandleiding niet overschrijden.
GEWICHTSRESTRICTIE
Maximaal gewicht: 120 kg
SNELHEIDSLIMIET
Maximale snelheid: 25 km/u
BEREIK
De scooter kan 22 km rijden op een volledig opgeladen batterij onder ideale condities. De volgende oorzaken kunnen het bereik van de scooter beïnvloeden.
Terrein: Een egaal vlak oppervlak zal uw rijafstand vergroten, terwijl bergop of over ruw of ongelijk terrain rijden de rijafstand significant zal verlagen.
Gewicht: Het gewicht van de gebruiker kan de rijafstand beïnvloeden; een lichtere gebruiker kan verder rijden dan een zwaardere gebruiker.
Omgevingstemperatuur: De scooter gebruiken en bewaren bij de aanbevolen temperatuur zal de rijafstand, levensduur van de batterij en de algehele prestaties van de scooter vergroten.
Onderhoud: Het correct opladen en onderhouden van de batterij zal de levensduur van de batterij vergroten.
Snelheid en rijstijl: Rijden met een gematigde snelheid zal uw afstand vergroten, terwijl langere tijd met hoge snelheid rijden, regelmatig starten, stoppen, wachten en regelmatig versnellen en vertragen uw afstand zal verkleinen.
BATTERIJ INFORMATIE EN SPECIFICATIES
Dit onderdeel heeft het doel om u te voorzien van algemene informatie over uw batterij en lader. Lees dit onderdeel aandachtig om uw veiligheid te garanderen. Voor de veiligheid van de gebruiker en om de levensduur van de batterij te verlengen, alsmede om de prestaties van de batterij te verbeteren, volg deze aanwijzingen.
BATTERIJSPANNING
Wanneer de batterijindicator aangeeft dat de batterijcapaciteit laag is, dient u de batterij van uw E-scooter op te laden met behulp van de bijgesloten lader. Om uw batterij volledig op te laden, volg de instructies onder "Uw scooter opladen".
BATTERIJ SPECIFICATIES
Batterij: 30*18650 Lithium-ion batterij
Model: CHY3775E041058
Laadtijd: 5 uur
Voltage: 36V
Batterij cellen: 30 cellen
Initiële capaciteit 7.5Ah
Bedrijfstemperatuur: 0°C \~ 40°C
Laadtemperatuur: 0°C \~ 40°C
Bewaartijd: 6 maanden
Bewaartemperatuur: 0°C \~ 45°C
Bewaarvochtigheid: 5 - 95%
LADER SPECIFICATIES
Modelnummer: GA20-4201500T
Ingang: 100-240V, 1,8A, 50-60Hz
Uitgang: 42V ≠,5A

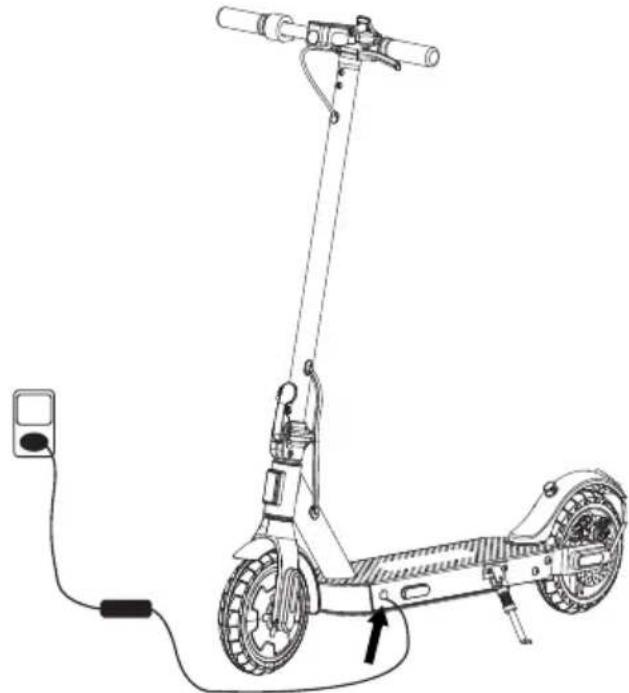

UW SCOOTER OPLADEN
Stap 1: Zorg dat uw laadpoort schoon en droog is.
Stap 2: Steek uw lader in het stopcontact, en sluit de kabel aan op de voeding (100V \~ 240V; 50,60Hz), controleer of het lampje op de lader GROEN is.
Stap 3: Sluit de laadkabel aan op de laadpoort van de scooter. Het indicatorlampje op de lader wordt nu ROOD, wat aangeeft dat de scooter wordt opgeladen. Wanneer het rode indicatorlampje GROEN wordt, is uw scooter volledig opgeladen. De lader zal automatisch stoppen met laden wanneer het lampje GROEN is.
Stap 4: Ontkoppel de lader van de scooter en het stopcontact.
Opmerking: Indien het GROENE lampje niet ROOD wordt wanneer u de scooter aansluit, controleer of alles correct is aangesloten en of de scooter niet al volledig is opgeladen.
WAARSCHUWING: Denk eraan om na elke keer opladen het rubberen dopje op de laadpoort te plaatsen om het te beschermen tegen water en vuil.
INSPECTIE, ONDERHOUD, REINIGING EN OPSLAG
Uw scooter vereist regelmatige inspectie en onderhoud. Dit hoofdstuk beschrijft de onderhoudstappen en belangrijke bedieningstips. Voordat u de volgende handelingen uitvoert, zorg dat de voeding en laadkabel zijn ontkoppelt.
OPGELET: Het niet opvolgen van de instructies voor onderhoud, reiniging en opslag kan leiden tot schade en corrosie waardoor garantieclaims kunnen komen te vervallen.
UW SCOOTER INSPECTEREN
Elke keer voordat u op uw scooter gaat rijden:
- Controleer of het voorwiel correct is uitgelijnd en verbonden met de stuurstang. Plaats het wiel tussen uw voeten en beweeg de stuurstang van de ene naar de andere kant om te controleren of het wiel de stuurstang volgt. Indien problemen optreden, neem contact op met de ondersteuningslijn.
- Controleer of de E-Scooter correct is uitgeklapt voordat u gaat rijden.
- Controleer of de remblokken zijn versleten. Wanneer het remblok is versleten (ongeveer 1 mm resterend) dient deze direct te worden vervangen.
De e-scooter krijgt veel trillingen te verduren. Controleer regelmatig het frame van de scooter en de banden voor beschadigingen of extreme slijtage, controleer alle bouten en moeren en draai ze strakker indien nodig. Controleer vooral de schroeven rond het opvouwmechanisme en de wielen.
Opmerking: Als er een defect of schade optreedt op de e-scooter moet u onmiddellijk stoppen met het gebruik van het product en contact opnemen met de klantenservice voor ondersteuning. Eventuele verdere schade of fouten ontstaan als gevolg van het gebruik van een beschadigd product zal de garantie teniet doen.

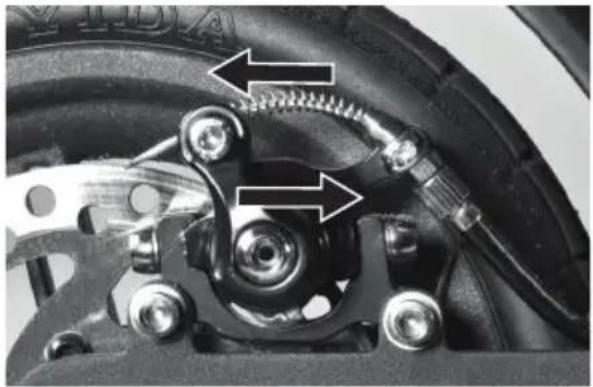

DE SCHIJFREM AANPASSEN
Indien de remmen te los of te strak zijn, gebruik de bijgeleverde inbussleutel op de bout die de remkabel in positie houdt. Draai de bout los.
Om de kabel losser te maken: Verkort de lengte van de remkabel.
Om de kabel strakker te maken, draai tegen de klokrichting in.
Om de kabel losser te maken, draai in de klokrichting.
- De remschijf dient te worden gereinigd.
- Het remblok dient te worden gereinigd of opgeschuurd.
- Het remblok is versleten en dient vervangen te worden.
- De remschijf is beschadigd. Probeer hem voorzichtig weg te buigen van waar hij het remblok raakt.

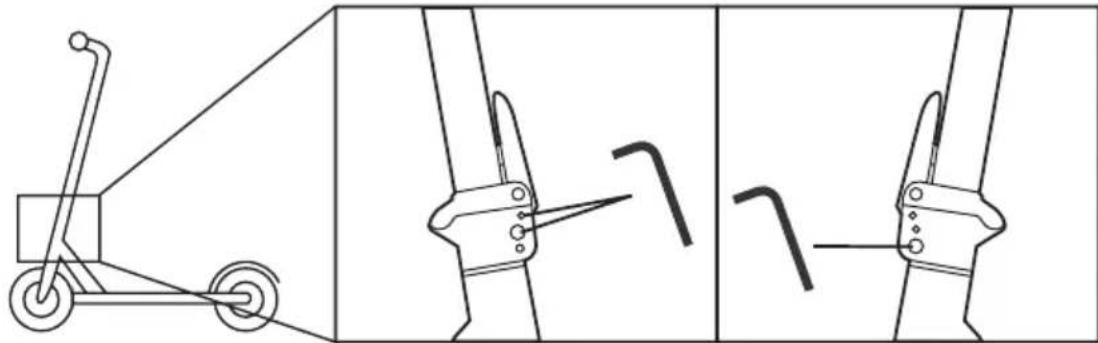

HET OPVOUWMECHANISME INSTELLEN
Gebruik de meegeleverde inbussleutels om de 3 schroeven rond het opvouwmechanisme aan te draaien wanneer nodig.
Ontkoppel de later en schakel uw scooter uit.
Voorkom het gebruiken van water of andere vloeistoffen en reinigers op de scooter wanneer u deze reinigt. Maak een schone doek vochtig met zepig water, wring de doek goed uit en veeg de scooter schoon zonder water in de knoppen, laadpoort, schijfrem, onder de voetmat, in het vergrendelingsmechanisme of in de banden te laten komen.
Gebruik een vochtige doek om de remmen en de draagveer schoon te maken.
Breng een zuurvrije smeerolie aan op alle bewegende delen en de draagveer.
Als de E-scooter nat is na gebruik, gebruik dan een droge handdoek om het water eraf te vegen, omdat het water de scooter zal aantasten en in de elektrische onderdelen terecht kan komen.
WAARSCHUWING: Breng geen olie aan op de remmen. Test de rem na de scooter te hebben schoongemaakt.
UW SCOOTER BEWAREN
Voor het bewaren de batterij volledig opladen.
Indien u de scooter voor een langere tijd bewaart, de scooter ten minste elke twee maanden opladen.
Indien de omgevingstemperatuur van de bewaarlocatie minder dan 0° is, niet opladen. U dient eerst de scooter naar een warmere omgeving te brengen alvorens deze op te laden. Controleer het onderdeel Batterij informatie en specificaties voor meer details.
Om te voorkomen dat stof in uw scooter komt, probeer deze in te pakken of te verzegelen in de originele verpakking.
Bewaar de scooter binnenshuis, op een droge plek met geschikte temperatuur.
SCOOTER SPECIFICATIES
Netto gewicht: 12 kg
Lading: 120 kg
Maximum snelheid: 25 km/u
Bereik: tot maximaal 22 km op een batterijlading
Maximale stijgingshoek: 15°
350W motor
IPX4-classificatie
Afmetingen (opgevouwen): 112 x 43 x 49 cm
Afmetingen (uitgevouwen): 112 x 43 x 116 cm
Banden: 8,5"
UITLEG VAN DE SYMBOLEN
Verklaring van conformiteit: (Zie bijgevoegd document). Producten met dit symbool voldoen aan alle toepasselijke communautaire regelgeving van de Europese Economische Ruimte.
Het geluidsniveau overschrijdt 70 dB niet.
Uitsluitend voor gebruik binnenshuis.
Dit apparaat is dubbel geïsoleerd.
Draag persoonlijke beschermingsmiddelen.
Lees de handleiding voordat u het product gebruikt.
Klasse III bescherming tegen elektrische schokken.
VERWIJDERING
Elektrische en elektronische apparaten (EEE) bevatten materialen, onderdelen en stoffen welke gevaarlijk kunnen zijn voor de omgeving en schadelijk kunnen zijn voor de gezondheid van mensen als afval van elektrische en elektronische apparaten (WEEE) niet correct wordt weggegooid.
Elektrische en elektronische apparaten, welke zijn gemarkeerd met het WEEE logo (te zien aan de linkerzijde), dienen niet met het huishoudelijk afval te worden weggegooid. Neem contact op met uw lokale afvalverwerker van uw gemeente aangezien zij in staat zijn om u te informeren over de recycling opties in uw regio.
Dit symbool op de batterij of op de verpakking geeft aan dat de batterij die bij dit product wordt geleverd, niet als huishoudelijk afval mag worden behandeld. Het recycleren van de materialen zal bijdragen tot het behoud van de natuurlijke hulpbronnen. Neem contact op met de afvalverwerkingsdienst van jouw gemeente, die je meer informatie kan geven over de recyclingmogelijkheden in jouw regio.
Gooi de verpakking weg zoals dat hoort. Laat geen afval achter.
Geïmporteerd door:
Accession ApS, Vandmanden 34, 9200 Aalborg SV, Denemarken.
Uitgiftedatum: 1/2022
Versie: ENV-1684
EU Conformiteitsverklaring
Wij
| Bedrijfsnaam: | Accession ApS |
| Postadres: | Vandmanden 34, Aalborg, Denmark |
| Postcode: | 9200 |
| Plaats: | Aalborg |
| Telefoonnummer: | +45 7026 6696 |
| E-Mail adres: | jz@accessionx.com |
Verklaren dat deze conformiteitsverklaring is verstrekt onder onze enige verantwoordelijkheid en hoort bij het volgende product:
| Apparaat model/Product: | E-Scooter |
| Type: | 1684 (E9) |
| Batch: | PO-1684 |
| Serienummer: | JE91H8512N00001_JE91H8512N04545 |
Onderwerp van de verklaring:
Het onderwerp van de hierboven beschreven verklaring is in conformiteit met de relevante EU harmonisatierichtlijnen:
| Machinery Directive 2006/42/EC | Directive 2014/30/EU |
| Rohs Directive 2011/65/EU Annex II amending Annex (EU)2015/863 and amending Annex (EU) 2017/2102 | REACH 1907/2006 |
De volgende geharmoniseerde standaarden en technische specificaties zijn toegepast:
| EN 60335-1: 2012 + A11: 2014 + A13: 2017 | EN IEC 61000-3-2: 2019 |
| EN 62233: 2008 | EN 61000-3-3: 2013 + A1: 2019 |
| EN 55014-1: 2017 | EN 17128: 2020 |
| EN 55014-2: 2015 | EN ISO 12100: 2010 |
| EN 61000-6-3: 2007 + A1: 2011 + AC: 2012 | IEC 62133-2: 2017 |
| EN IEC 61000-6-1: 2019 | UN/DOT 38.3 |
Aangemelde instantie (indien van toepassing):
4 cijferig nummer van de aangemelde instantie:
Aanvullende informatie:
Ondertekend voor en namens:
| Aalborg, Denmark | 2021-12-28 | Jian Zhou, Buying Director |
| Plaats van verstrekking | Datum van verstrekking | Naam, functie, handtekening |
ENVIVO
