GEBRUIKSAANWIJZING EK15002 Eurom

Informatie eisen voor elektrische toestellen voor lokale ruimteverwarming Model:EK 5001 Item Symbool Waarde Eenheid Item Eenheid Warmteafgifte Type warmte-input, uitsluitend voor elektrische warmte opslagtoestellen (selecteer één) Nominale warmteafgifte Pnom 5,0

Handmatige sturing van de warmteopslag met geïntegreerde thermostaat

Handmatige sturing van de warmteopslag met kamer- en/of buitentemperatuur feedback

Elektrische sturing van de warmteopslag met kamer- en/of buitentemperatuur feedback

Aanvullend elektriciteitsverbruik Door een ventilator bijgestane warmteafgifte

Eentrapswarmteafgifte, geen sturing van de kamertemperatuur Neen In stand-by modus elSB N/A

Twee of meer handmatig in te stellen trappen, geen sturing van de kamertemperatuur Neen

Mechanische sturing van de kamertemperatuur door thermostaat

Elektronische sturing van de kamertemperatuur Neen

Elektronische sturing van de kamertemperatuur plus dag- tijdschakelaar Neen

Elektronische sturing van de kamertemperatuur plus week- tijdschakelaar Neen

Andere sturingsopties (meerdere selecties mogelijk)

Sturing van de kamertemperatuur, met aanwezigheidsdetectie Neen

Sturing van de kamertemperatuur, met openraamdetectie Neen

Met de optie van afstandsbediening Neen

Met adaptieve sturing van de start Neen

Met beperking van de werkingstijd Neen

Informatie eisen voor elektrische toestellen voor lokale ruimteverwarming Model: EK9002 Item Symbool Waarde Eenheid Item Eenheid Warmteafgifte Type warmte-input, uitsluitend voor elektrische warmte opslagtoestellen (selecteer één) Nominale warmteafgifte Pnom 9,0

Handmatige sturing van de warmteopslag met geïntegreerde thermostaat

Handmatige sturing van de warmteopslag met kamer- en/of buitentemperatuur feedback

Elektrische sturing van de warmteopslag met kamer- en/of buitentemperatuur feedback

Aanvullend elektriciteitsverbruik Door een ventilator bijgestane warmteafgifte

Eentrapswarmteafgifte, geen sturing van de kamertemperatuur Neen In stand-by modus elSB N/A

Twee of meer handmatig in te stellen trappen, geen sturing van de kamertemperatuur Neen

Mechanische sturing van de kamertemperatuur door thermostaat

Elektronische sturing van de kamertemperatuur Neen

Elektronische sturing van de kamertemperatuur plus dag- tijdschakelaar Neen

Elektronische sturing van de kamertemperatuur plus week- tijdschakelaar Neen

Andere sturingsopties (meerdere selecties mogelijk)

Sturing van de kamertemperatuur, met aanwezigheidsdetectie Neen

Sturing van de kamertemperatuur, met openraamdetectie Neen

Met de optie van afstandsbediening Neen

Met adaptieve sturing van de start Neen

Met beperking van de werkingstijd Neen

Informatie eisen voor elektrische toestellen voor lokale ruimteverwarming Model: EK15002 Item Symbool Waarde Eenheid Item Eenheid Warmteafgifte Type warmte-input, uitsluitend voor elektrische warmte opslagtoestellen (selecteer één) Nominale warmteafgifte Pnom 15,0

Handmatige sturing van de warmteopslag met geïntegreerde thermostaat

Handmatige sturing van de warmteopslag met kamer- en/of buitentemperatuur feedback

Elektrische sturing van de warmteopslag met kamer- en/of buitentemperatuur feedback

Aanvullend elektriciteitsverbruik Door een ventilator bijgestane warmteafgifte

Eentrapswarmteafgifte, geen sturing van de kamertemperatuur Neen In stand-by modus elSB N/A

Twee of meer handmatig in te stellen trappen, geen sturing van de kamertemperatuur Neen

Mechanische sturing van de kamertemperatuur door thermostaat

Elektronische sturing van de kamertemperatuur Neen

Elektronische sturing van de kamertemperatuur plus dag- tijdschakelaar Neen

Elektronische sturing van de kamertemperatuur plus week- tijdschakelaar Neen

Andere sturingsopties (meerdere selecties mogelijk)

Sturing van de kamertemperatuur, met aanwezigheidsdetectie Neen

Sturing van de kamertemperatuur, met openraamdetectie Neen

Met de optie van afstandsbediening Neen

Met adaptieve sturing van de start Neen

Met beperking van de werkingstijd Neen

Capteur à globe noir Non Coordonnées de contact Eurom - Kokosstraat 20 - 8281 JC - Genemuiden - The Netherlands15 Dank Hartelijk dank dat u voor een EUROM apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren. Om het beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving! Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing en de verpakking bij. Wij wensen u veel plezier met de EK-kachel! Eurom Kokosstraat 20 8281 JC Genemuiden (NL) info@eurom.nl www.eurom.nl Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden wij ons het recht voor deze gebruiksaanwijzing op elk moment te optimaliseren en technisch aan te passen. De gebruikte afbeeldingen kunnen afwijken.

Apparaat niet afdekken!

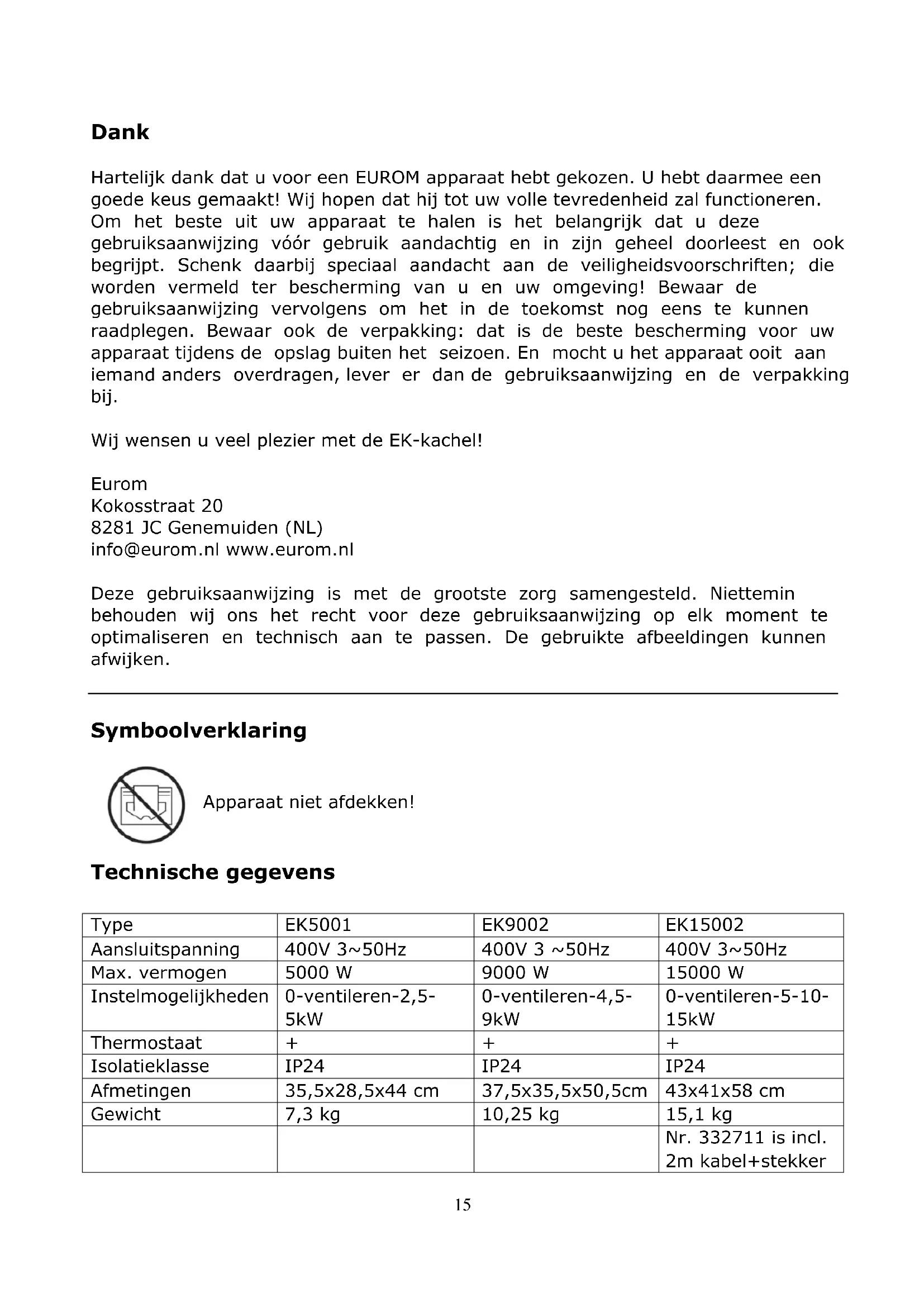

Technische gegevens Type EK5001 EK9002 EK15002 Aansluitspanning 400V 3~50Hz 400V 3 ~50Hz 400V 3~50Hz Max. vermogen 5000 W 9000 W 15000 W Instelmogelijkheden 0-ventileren-2,5- 5kW 0-ventileren-4,5- 9kW 0-ventileren-5-10- 15kW Thermostaat

Nr. 332711 is incl. 2m kabel+stekker16 Waarschuwingen elektrische kachels Veiligheid waarschuwingen algemeen

1. Lees voor gebruik (en evt. installatie) van dit apparaat deze

gebruiksaanwijzing zorgvuldig en helemaal door. Bewaar het om het in de toekomst nog eens te kunnen raadplegen en evt. door te kunnen geven.

2. Controleer voor gebruik dit nieuwe apparaat (incl. kabel en

stekker) op zichtbare beschadigingen. Neem een beschadigd apparaat niet in gebruik maar biedt hem uw leverancier aan ter vervanging.

3. Bij onjuist gebruik of onjuiste installatie bestaat het risico op

elektrische schokken en/of brandgevaar. Waarschuwingen positie van het apparaat

1. Plaats het apparaat niet vlakbij- onder- of gericht op een

stopcontact en niet in de buurt van open vuur of warmtebronnen.

2. Gebruik het apparaat niet vlakbij of gericht op meubels, gordijnen,

papier, kleding, beddengoed of andere brandbare zaken. Houd dit minstens 1 meter van het apparaat verwijderd!

3. Gebruik de kachel niet buitenshuis en niet in ruimtes, kleiner dan

40m³ (EK5001), 70m³ (EK9002) en 115m³ (EK15002).

4. Het apparaat bevat inwendig hete en/of gloeiende en vonkende

delen. Gebruik het apparaat dus niet in een omgeving waar brandstoffen, verf, ontbrandbare vloeistoffen en/of gassen enz. worden bewaard. Gebruik het apparaat niet in een brandgevaarlijke omgeving zoals nabij gastanks, gasleidingen of spuitbussen. Dat levert explosie- en brandgevaar op!

5. Dit apparaat is niet geschikt voor wand- of plafond montage.

6. Gebruik het apparaat niet in de directe omgeving van een bad, een

douche of een zwembad.

7. Dit apparaat is druipwaterdicht /spatwaterdicht maar omdat het

een verplaatsbaar apparaat is, is het apparaat niet geschikt voor gebruik in badkamers of bij een zwembad. Plaats het apparaat niet in de nabijheid van watertappunten en waterreservoirs. Zorg ervoor dat hij nooit in water kan vallen en dat er geen water het apparaat binnendringt. Mocht toch ooit water het apparaat binnendringen, neem dan éérst de stekker uit het stopcontact! Een inwendig nat geworden apparaat niet meer gebruiken maar ter reparatie aanbieden. Dompel ook snoer of stekker nooit in water of andere vloeistof en raak het apparaat nooit met natte handen aan.17

8. De lucht rond het apparaat moet onbelemmerd kunnen circuleren.

Plaats het apparaat dus niet te dicht op muren of grote voorwerpen en niet onder een plank, kast, gordijnen o.i.d. Houd bij het plaatsen van het apparaat de volgende minimum vrije afstanden in acht: Voorkant, minimum vrije afstand 100 cm Achterkant, minimum vrije afstand 100 cm Zijkanten, minimum vrije afstand 100 cm Bovenkant, minimum vrije afstand 100 cm

9. Plaats het apparaat altijd op een stevige, vlakke horizontale

10. De ondergrond waarop het apparaat wordt geplaatst moet van niet-

of moeilijk ontvlambaar materiaal zijn. In ieder geval bestand te zijn tegen een temperatuur van minimaal 125°C zonder te gaan schroeien, smelten, vervormen of vlam te vatten. Controleer regelmatig of de ondergrond niet oververhit raakt; dat kan gevaar opleveren!

11. Plaats het apparaat niet op zachte oppervlakken als een bed of

hoogpolig tapijt, waardoor openingen afgesloten kunnen raken.

12. Plaats het apparaat niet in een open raam i.v.m. regen, niet op

natte oppervlakken en voorkom dat er vocht op wordt gemorst. Plaats het apparaat niet achter een deur of in een looproute om het per abuis omver stoten te voorkomen. Waarschuwingen gebruik

1. Gebruik geen toevoegingen/accessoires op het apparaat, die niet

zijn aanbevolen of geleverd door de fabrikant.

2. Gebruik het apparaat uitsluitend voor het doel waarvoor hij is

ontworpen en op de wijze zoals beschreven in deze gebruiksaanwijzing.

3. Sommige delen van dit apparaat worden erg heet en kunnen

brandwonden veroorzaken. Speciale aandacht is nodig als kinderen, kwetsbare personen of huisdieren in de buurt van het apparaat aanwezig zijn. Laat hen nooit alleen achter bij een werkend apparaat.

4. Bedek of blokkeer het apparaat nooit; daardoor raakt het apparaat

oververhit en treedt er brandgevaar op. Hang of leg nooit voorwerpen als kleding, dekens, kussens, papier enz. op het apparaat. De minimum afstand van 1 meter tussen apparaat en brandbare materialen dient altijd in acht te worden genomen. Ventilatieopeningen mogen op geen enkele wijze worden geblokkeerd, om brand te voorkomen. Gebruik het apparaat dus18 ook nooit om kleding op te drogen of iets op te zetten. Laat niets tegen het apparaat leunen!

5. Stel het apparaat niet automatisch in werking d.m.v. een tijdklok,

timer, of elke andere voorziening die het apparaat automatisch inschakelt. Voor gebruik dient er altijd op veilige omstandigheden te worden gecontroleerd! Gebruik het apparaat ook niet met een externe voltageregelaar als een dimmer o.i.d.; ook dat levert gevaar op!

6. Dit apparaat is uitsluitend bedoeld voor het verwarmen van

werkruimtes als werkplaatsen, garageboxen, opslagruimtes enz. Gebruik het apparaat alleen voor dat doel.

7. Aansluitspanning en frequentie, vermeld op het apparaat, dienen

overeen te komen met die van het te gebruiken stopcontact. Het te gebruiken stopcontact dient voorzien te zijn van randaarde en de elektrische installatie dient beveiligd te zijn met een aardlekschakelaar van 30 mA . Het stopcontact dat u gebruikt dient te allen tijde goed bereikbaar te zijn, om ingeval van nood snel de stekker uit het stopcontact te kunnen nemen.

8. Om overbelasting en doorgebrande zekeringen te voorkomen geen

andere apparatuur op hetzelfde stopcontact of dezelfde elektrische groep aansluiten als waar het apparaat op aangesloten is.

9. Rol de elektrokabel van het apparaat volledig af voor u de stekker

in het stopcontact steekt, en zorg ervoor dat de elektrokabel nergens met de hete delen van het apparaat in contact komt of anderszins heet kan worden. Leid de elektrokabel niet onder tapijt door, bedek het niet met matten, lopertjes o.i.d. en houd de kabel buiten de looproute. Zorg ervoor dat er niet op getrapt wordt en er geen meubels op worden gezet. Leid de elektrokabel niet om scherpe hoeken en wind het na gebruik niet te strak op! Voorkom dat de elektrokabel in contact komt met olie, oplosmiddelen en scherpe voorwerpen. Controleer de elektrokabel en stekker regelmatig op beschadigingen. Draai of knik de elektrokabel niet en wind het niet om het apparaat; dat kan de isolatie beschadigen!

10. Het gebruik van een verlengkabel wordt afgeraden omdat dit

oververhitting en brand kan veroorzaken. Is het gebruik van een verlengkabel onvermijdelijk, zorg dan voor een onbeschadigd, goedgekeurd verlengkabel met aarding en met een minimale doorsnee van 4x2,5 mm² en een minimaal toegestaan vermogen van 6000 Watt (EK5001), 10000 Watt (EK9002) en 16000 Watt19 (EK15002). Rol de verlengkabel altijd geheel af om oververhitting te voorkomen.

11. Sluit het apparaat alleen aan op een vast stopcontact.

12. Tijdens het gebruik kan de stekker lauw aanvoelen; dat is normaal.

Is hij echt warm, dan mankeert er waarschijnlijk wat aan het stopcontact. Neem contact op met uw elektricien.

13. Schakel het apparaat altijd eerst uit met de hoofdschakelaar en

neem dan de stekker uit het stopcontact. Nooit het apparaat d.m.v. de stekker uitschakelen!

14. Voorkom dat vreemde voorwerpen door de straling/ventilatie- of

uitblaasopeningen het apparaat binnendringen. Dit kan een elektrische schok, brand of beschadiging veroorzaken.

15. Laat een werkend apparaat nooit zonder toezicht achter maar

schakel het apparaat éérst uit en neem vervolgens de stekker uit het stopcontact.

16. Altijd stekker uit het stopcontact als dit apparaat niet in gebruik is!

Pak de stekker daartoe in de hand; trek nooit aan de elektrokabel!

17. Dit apparaat wordt heet tijdens het gebruik. Raak het apparaat niet

aan tijdens of kort na het gebruik: dat veroorzaakt brandwonden.

18. Bedien het apparaat nooit met natte handen.

Wie mag het apparaat gebruiken

1. Kinderen, jonger dan 3 jaar dienen uit de buurt te worden

gehouden, tenzij er continu toezicht op hen is.

2. Kinderen tussen de 3 en 8 jaar mogen het apparaat uitsluitend aan-

of uitschakelen als het apparaat op zijn normale werkplek is opgesteld of is geïnstalleerd en wanneer er toezicht op hen wordt gehouden of wanneer zij instructies hebben ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke gevaren eraan verbonden zijn. Kinderen tussen de 3 en 8 jaar mogen niet de stekker in het stopcontact steken, niet het apparaat regelen of reinigen en er geen gebruikersonderhoud aan uitvoeren.

3. Dit apparaat kan door kinderen vanaf 8 jaar en ouder en personen

met verminderde fysieke, zintuiglijke of geestelijke vaardigheden of gebrek aan ervaring en kennis worden gebruikt wanneer er toezicht op hen wordt gehouden of wanneer zij instructies hebben ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke gevaren eraan verbonden zijn.

4. Kinderen mogen het apparaat niet zonder toezicht reinigen en

5. Kinderen mogen niet met het apparaat spelen.20

Waarschuwingen onderhoud

1. Houd het apparaat schoon. Stof, vuil en/of aanslag in uw apparaat

is een veelvoorkomende reden voor oververhitting. Zorg ervoor dat dergelijke neerslag regelmatig wordt verwijderd.

2. Schakel altijd het apparaat uit, neem de stekker uit het stopcontact

en laat het apparaat eerst afkoelen wanneer u: - het apparaat wilt schoonmaken. - gebruikersonderhoud aan het apparaat wilt uitvoeren. - het apparaat aanraakt of verplaatst.

3. Stel het apparaat niet in werking wanneer u beschadigingen

constateert aan apparaat, elektrokabel of stekker, of wanneer het slecht functioneert, ongebruikelijke geluiden maakt, iets ruikt of rook ziet, is gevallen of op andere wijze een storing vertoont. Verwijder onmiddellijk de stekker uit het stopcontact. Breng het complete apparaat terug naar uw leverancier of een erkend elektricien voor controle en/of reparatie. Vraag altijd om originele onderdelen.

4. Het apparaat mag uitsluitend worden geopend en/of gerepareerd

door daartoe bevoegde en gekwalificeerde personen. Voer zelf geen reparaties uit aan het apparaat, dat kan gevaarlijk zijn! Reparaties, uitgevoerd door onbevoegden of wijzigingen aan het apparaat doorbreken de stof- en waterdichtheid van het apparaat en doen de garantie en de aansprakelijkheid van de fabrikant vervallen.

5. Als de elektrokabel is beschadigd, moet het worden vervangen door

de fabrikant, diens service medeweker of personen met vergelijkbare kwalificaties om gevaar te voorkomen. Afwijkingen van punt 3,4,5 kunnen schade, brand en/of persoonlijk letsel veroorzaken. Zij doen de garantie vervallen en leverancier, importeur en/of fabrikant aanvaarden geen aansprakelijkheid voor de gevolgen. Beschrijving De EUROM EK-kachels zijn echte ruimteverwarmers, met een krachtige ventilator die veel lucht verplaatst. Aan de achterkant wordt de (koude) lucht aangezogen, verwarmd en als opgewarmde lucht weer uitgeblazen. Omdat er relatief veel lucht wordt aangezogen en uitgeblazen, voelt de uitgeblazen lucht niet spectaculair opgewarmd. Er wordt evenwel véél lucht opgewarmd en rondgeblazen, waardoor de gehele ruimte (dus niet alleen de ruimte rond de kachel!) geleidelijk wordt verwarmd.21 Bedieningspaneel EK5001 Het bedieningspaneel van de EK5001 omvat twee knoppen:

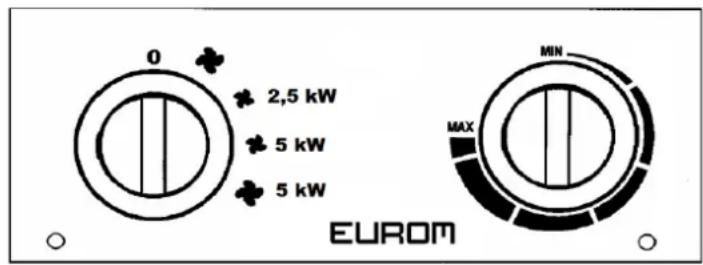

• Links de functieknop met 5 standen. Van boven naar onder: - O of uit - alleen ventilator - 2500W vermogen (laag) - 5000W vermogen (hoog) - 5000W vermogen met extra ventilatie

• Rechts de traploos instelbare thermostaatknop. Bedieningspaneel EK9002 Het bedieningspaneel van de EK9002 omvat twee knoppen:

• Links de functieknop met 4 standen. - O of uit - alleen ventilator - 4500W vermogen (laag) - 9000W vermogen (hoog)

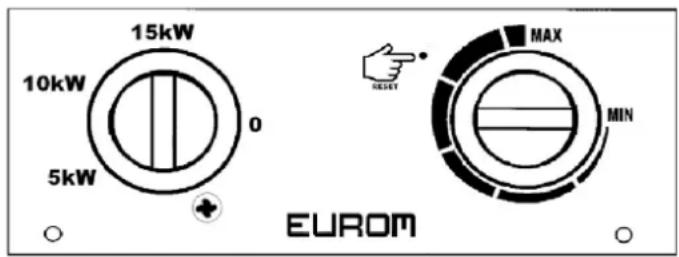

• Rechts de traploos instelbare thermostaatknop. Bedieningspaneel EK15002 Het bedieningspaneel van de EK15002 omvat twee knoppen:

• Links de functieknop met 5 standen. - O of uit - alleen ventilator - 5000W vermogen (laag) - 10000W vermogen (middel) - 15000W vermogen (hoog)

• Rechts de traploos instelbare thermostaatknop. Op het paneel van de EK9002 en EK15002 bevindt zich ook nog het resetpunt (zie Beveiligingen) Plaats en aansluiting Verwijder al het verpakkingsmateriaal en houd het buiten het bereik van kinderen. Controleer na verwijdering van de verpakking of het apparaat geen beschadigingen of tekenen die op een ut/defect/storing kunnen wijzen, vertoont. Gebruik het apparaat in geval van twijfel niet, maar wend u tot uw leverancier ter controle / vervanging. Kies een geschikte plaats voor het apparaat rekening houdend met alle eerder genoemde waarschuwingen in deze gebruiksaanwijzing.22 Zorg ervoor dat de kachel uitgeschakeld staat (schakelaar op O) en steek dan de stekker in een passend en correct werkend, geaard 400V-50Hz stopcontact. Sluit de kachel uitsluitend aan op een geaard stopcontact! Ingebruikname en werking Wanneer de kachel voor het eerst in gebruik wordt genomen (of wanneer u de gewenste temperatuur opnieuw in wilt stellen) draait u de thermostaatknop op de maximale stand (zover mogelijk met de klok mee). Stel nu middels de functieknop de kachel in werking op de door u gewenste stand: alleen ventilator, laag vermogen (EK15002: middel vermogen) of vol vermogen. Wanneer de temperatuur in de ruimte de door u gewenste hoogte heeft bereikt, draait u de thermostaatknop langzaam tegen de klok in tot u een zachte klik hoort; op dit punt laat u de knop staan. De kachel zal nu automatisch de temperatuur op dit niveau handhaven. Hij doet dit door de verwarmingselementen uit- en weer in te schakelen wanneer de temperatuur teveel stijgt dan wel daalt. Indien gewenst kunt u de kachel nu op een lager vermogen zetten. Om uit te schakelen zet u de vermogensschakelaars op O (uit). De kachel beëindigt zijn werking. Neem nu de stekker uit het stopcontact. Let op! De ventilator blijft wel draaien, wanneer de thermostaat de verwarmingselementen heeft uitgeschakeld. De kachel houdt zo de lucht in de ruimte in beweging en is derhalve optimaal in staat te voelen of de ruimte afkoelt. De thermostaatknop is traploos te bedienen. Door hem met de klok mee te draaien wordt een steeds hogere temperatuur ingesteld; door tegen de klok in te draaien wordt een lagere temperatuur ingesteld. Model EK 9002 & 15002 is uitgerust met een extra voorziening om de veiligheid te verhogen en de levensduur te verlengen. Deze extra voorziening schakelt de ventilator van de kachel pas uit wanneer de temperatuur in de kachel beneden de 30 graden Celsius is gedaald. Wanneer u de kachel uitzet door de functieknop op 0 te draaien, blijft de ventilator nog 3 à 4 minuten doordraaien totdat de temperatuur in de kachel beneden de 30 graden Celsius is gedaald. Pas wanneer de ventilator is gestopt mag u de stekker uit het stopcontact nemen. Beveiligingen De oververhittingbeveiliging schakelt de kachel uit wanneer het inwendig te heet wordt. Bij uitschakeling door oververhitting onmiddellijk de functieknop op O zetten, de stekker uit het stopcontact nemen en de kachel zeker 10 minuten laten afkoelen. De EK9002 en EK15002 dient u nu eerst te resetten door op de reset knop te drukken. Daarna kunt u hem in principe weer gewoon gebruiken. Oververhitting heeft evenwel doorgaans een reden: de kachel kan zijn warmte onvoldoende kwijt of kan te weinig frisse lucht aanzuigen (door afdekking, verstopping van roosters, plaatsing te dicht op een muur o.i.d.). Neem, voordat u de kachel weer in gebruik neemt, de oorzaak van de oververhitting weg. Vindt u geen oorzaak en treedt de oververhitting opnieuw op, gebruik de kachel dan niet23 meer maar wend u tot uw leverancier/erkend elektricien voor controle/reparatie. Oververhitting kan serieus brandgevaar opleveren!
