GEBRUIKSAANWIJZING Laurel 90 Klarstein

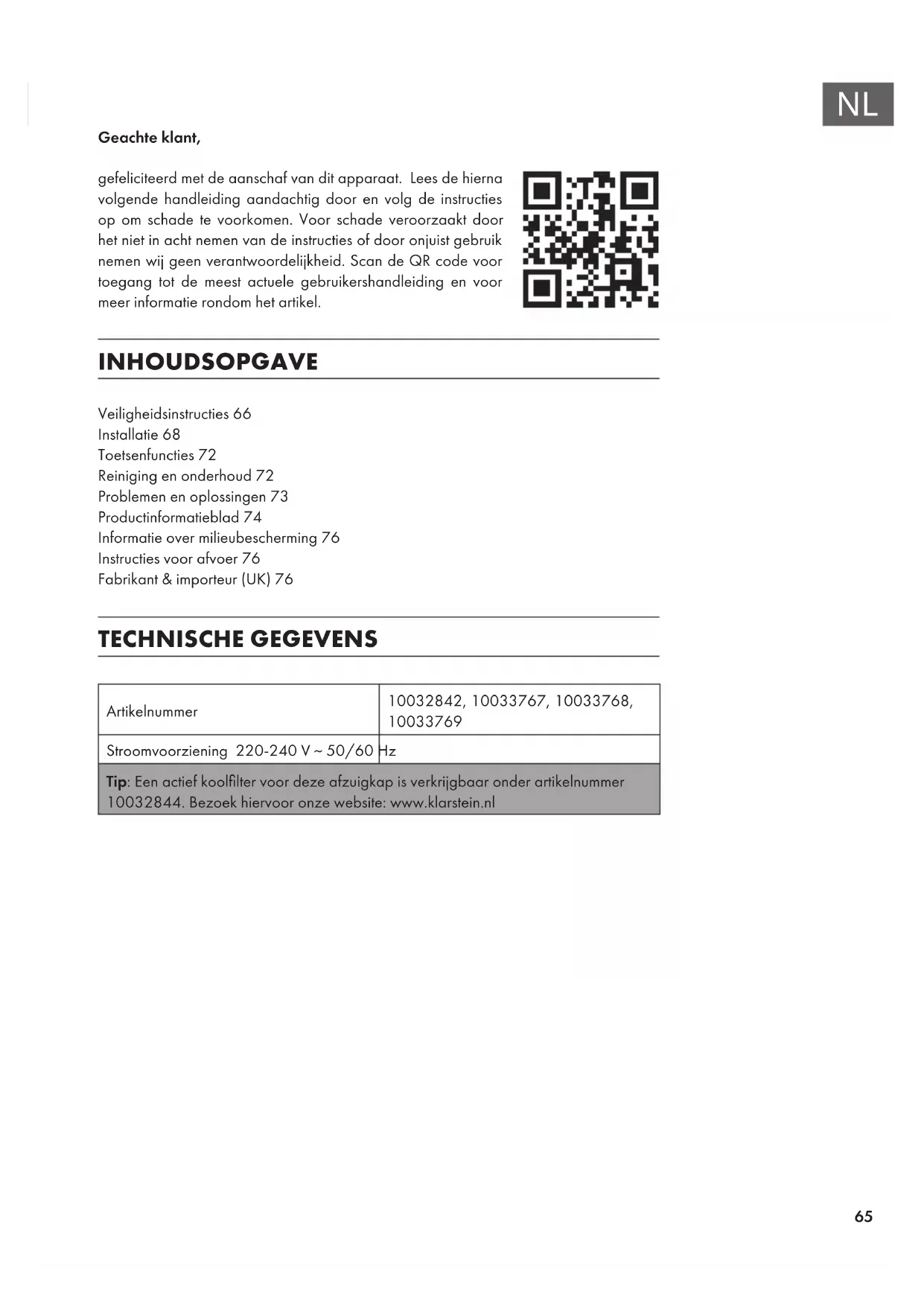

Geachte klant, gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schade veroorzaakt door het niet in acht nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuele gebruikershandleiding en voor meer informatie rondom het artikel. INHOUDSOPGAVE Veiligheidsinstructies66 Installatie68 Toetsenfuncties72 Reiniging en onderhoud72 Problemen en oplossingen73 Productinformatieblad74 Informatie over milieubescherming76 Instructies voor afvoer76 Fabrikant & importeur (UK)76 TECHNISCHE GEGEVENS Artikelnummer 10032842, 10033767, 10033768,

Stroomvoorziening 220-240 V ~ 50/60 Hz Tip: Een actief koollter voor deze afzuigkap is verkrijgbaar onder artikelnummer 10032844. Bezoek hiervoor onze website: www.klarstein.nl66

• Lees de handleiding voor de ingebruikname zorgvuldig door en bewaar hem als naslagwerk.

• Installatiewerkzaamheden mogen alleen door een elektricien of een ander gekwaliceerd persoon worden uitgevoerd. Controleer voor de ingebruikname of de spanning (V) en de op de afzuigkap vermelde frequentie (Hz) overeenkomen met de spanning (V) en frequentie (Hz) van de stroomvoorziening in uw huishouden.

• Voor schade veroorzaakt door foutief gebruik of onjuiste installatie nemen wij geen verantwoordelijkheid.

• Kinderen onder de 8 jaar mogen de afzuigkap niet bedienen.

• Het toestel is niet bestemd voor commercieel gebruik, maar voor gebruik in een conventioneel huishouden en gelijkwaardige omgevingen.

• Reinig het toestel en het lter regelmatig, zodat het altijd efciënt functioneert.

• Neem voor het reinigen altijd de stekker uit het stopcontact.

• Reinig het toestel zoals in de gebruikershandleiding aangegeven.

• Gebruik geen open vuur onder de afzuigkap.

• Wanneer het toestel niet naar behoren functioneert, neemt u contact op met de fabrikant of een vakbedrijf.

• Kinderen vanaf 8 jaar en personen met een beperkte lichamelijke, sensorische en/ of geestelijke gezondheid mogen het toestel alleen gebruiken wanneer ze van tevoren door een voor hen verantwoordelijke persoon uitvoerig met de functies en veiligheidsinstructies van het toestel vertrouwd zijn gemaakt en de hieraan verbonden risico's begrijpen.

• Wanneer de stroomkabel of stekker beschadigd is, moet die door de fabrikant, een geautoriseerd bedrijf of een gelijkwaardig gekwaliceerd persoon worden vervangen.

• Wanneer de afzuigkap wordt gebruikt bij een fornuis dat gas of een andere brandstof gebruikt, moet de ruimte voldoende kunnen worden geventileerd.

• Flambeer niet onder de afzuigkap.

• Let op! Het oppervlakte van het toestel kan tijdens het gebruik heet worden. Belangrijke informatie m.b.t. de installatie

• De lucht mag niet afgevoerd worden in een afvoer die al wordt gebruikt voor het afzuigen van rook voortkomend uit gas of andere brandstoffen (geldt niet voor de lucht die in de ruimte wordt teruggevoerd).

• Neem alle regionale voorschriften in acht die betrekking hebben op het inbouwen van ventilatiesystemen.67

Belangrijke informatie m.b.t. het afvoersysteem LET OP! Vergiftigingsgevaar door teruggezogen uitlaatgassen! Gebruik het toestel niet in de afvoermodus wanneer het tegelijk met een haard wordt gebruikt die afhankelijk is van de omringende lucht en er onvoldoende luchtcirculatie is. Kamerluchtafhankelijke haarden, zoals gas-, olie-, hout- of kolenkachels, boilers en geisers gebruiken de in een ruimte aanwezige lucht en voeren die via een afvoerpijp of -slang naar buiten af. Bij een afvoersysteem wordt lucht aan de keuken en de nabijgelegen ruimtes onttrokken. Zonder voldoende vers aangevoerde lucht ontstaat een onderdruk. Giftige gassen kunnen daarbij uit de schoorsteen of de afvoerpijp worden teruggezogen in de woonruimtes.

• Let erop dat er voldoende frisse lucht toegevoerd wordt en dat de lucht vrij kan circuleren.

• Een muurkast voor de luchttoevoer/ -afvoer is niet voldoende om aan de grenswaarde te voldoen. Een risicoloos gebruik is alleen mogelijk wanneer de onderdruk op de plaats van gebruik niet hoger is dan 4 Pa (0,04 mbar). Dit bereikt u wanneer de voor verbranding benodigde lucht door niet-afsluitbare openingen in deuren en ramen kan worden aangevoerd in combinatie met een muurkast voor luchttoevoer/ -afvoer. Laat u in ieder geval door een meester schoorsteenveger adviseren en de gehele ventilatie van het huis beoordelen. Hij kan u daarnaast informeren over de eventueel te nemen maatregelen. Wanneer de afzuigkap uitsluitend als circulatiesysteem wordt ingezet, is het gebruik onbeperkt mogelijk. Belangrijke informatie m.b.t. de demontage van het apparaat

• De demontage is gelijk aan de installatie/ montage maar in omgekeerde volgorde.

• Vraag voor de demontage hulp aan een tweede persoon om verwonding te voorkomen.68

INSTALLATIE Voorbereiding Wanneer u over een afvoer naar buiten beschikt kunt u de afzuigkap conform de afbeelding rechts installeren. Het afvoerkanaal dient een doorsnede van minimaal 150 mm te hebben en van emaille, aluminium of een ander exibel en hittebestendig materiaal te zijn.

• Schakel het apparaat voor de installatie uit en neem de stekker uit het stopcontact.

• De afzuigkap moet op een hoogte van circa 65-75 cm boven het fornuis worden aangebracht. Installatie met externe afvoer Tip: Neem de veiligheidsinstructies voor gebruik van het toestel in acht wanneer de lucht naar buiten wordt afgevoerd. Wanneer de afzuigkap tegelijk wordt gebruikt met een apparaat dat energie krijgt uit een andere bron dan stroom, mag de onderdruk in de ruimte niet hoger zijn dan 4 Pa (4 x 10

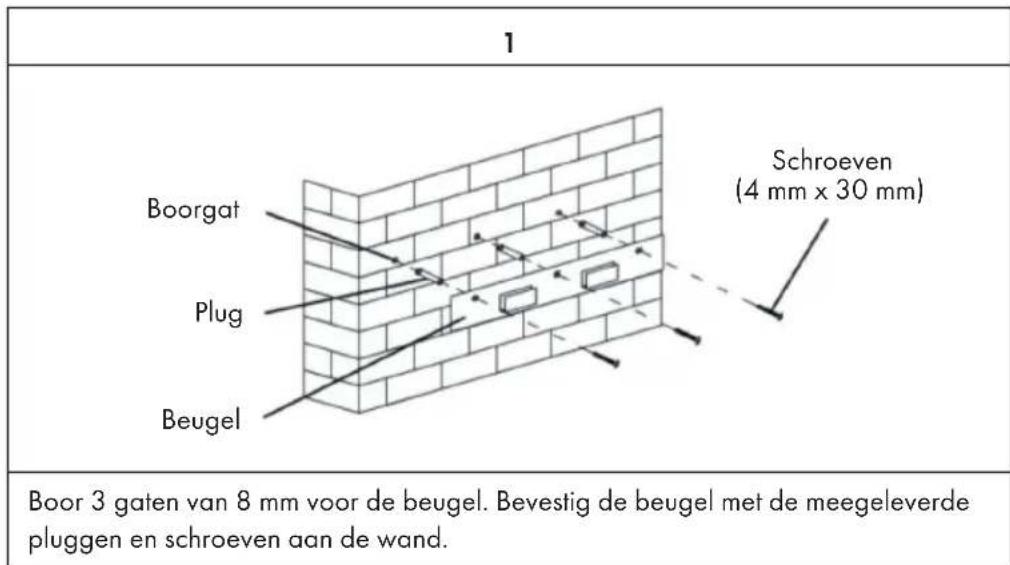

Boor 3 gaten van 8 mm voor de beugel. Bevestig de beugel met de meegeleverde pluggen en schroeven aan de wand. Boorgat Plug Beugel Schroeven (4 mm x 30 mm)69

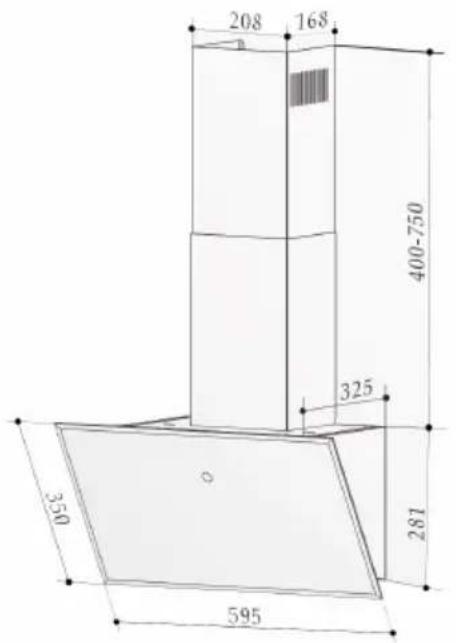

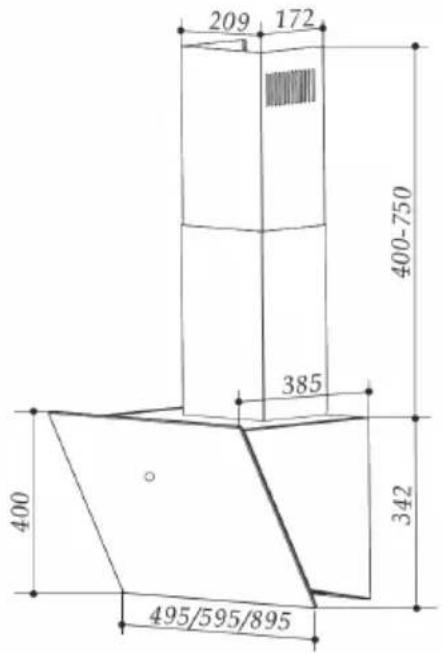

Voor schuin uitgevoerde modellen dient u voor montage twee extra gaten (8 mm) te boren. Plaats pluggen en schroeven voordat u de afzuigkap aan de wand hangt. Afmetingen 10032842 & 10033767 10033768 & 1003376970

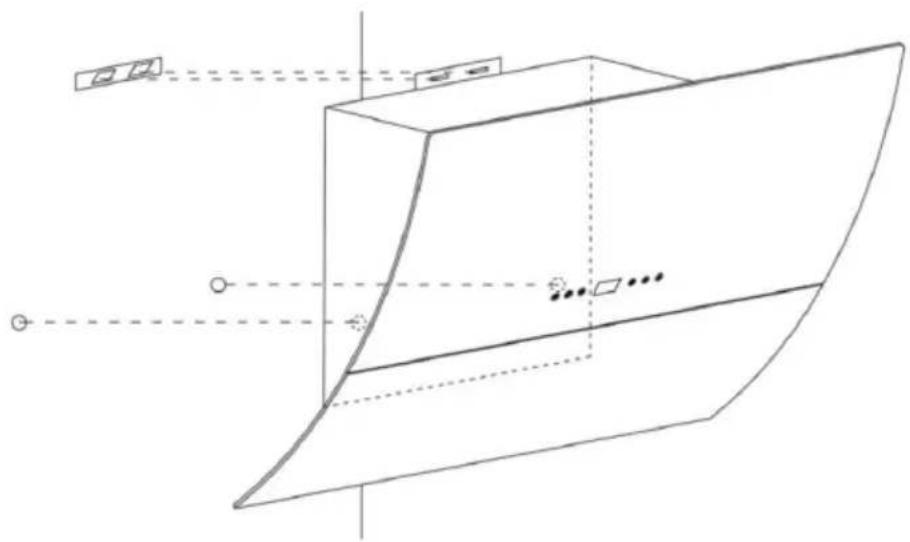

Til de afzuigkap op en hang hem in de beugels. Bevestig daartoe het eenrichtingsventiel aan de luchtuitlaat van de afzuigkap. Bevestig vervolgens de afvoerslang aan het eenrichtingsventiel. Installatie schoorsteen Schuif de interne afvoer in de schoorsteen (onderste deel) en pas de hoogte, indien nodig, aan. Meet de hoogte en boor twee 8 mm gaten voor het bevestigen van het frame. Schroef het frame met 2 schroeven vast. Er zijn twee manieren om de interne afvoer te plaatsen (zie afbeelding): 1 Nadat u twee gaten heeft geboord en de haak heeft bevestigd, hangt u de interne afvoer aan de beide zijdelingse vergrendelingen (afbeelding 1). 2 Nadat u twee gaten heeft geboord en de haak heeft bevestigd, wordt de interne afvoer aan de beide zijdelingse gaten bevestigd (afbeelding 2).71

Installatie met interne circulatie Wanneer u niet over een externe afvoer beschikt heeft u geen afvoerpijp nodig. De installatie komt overeen met de installatie zonder externe afvoer. Actief koollter inbouwen Tip: Een actief koollter voor deze afzuigkap is verkrijgbaar onder artikelnummer 10032844. Bezoek hiervoor onze website: www.klarstein.nl

Met een actief koollter kunnen etensluchtjes uit de omringende lucht gelterd worden door afzuigkappen met een circulatiesysteem. Om het lter te installeren dient u eerst het vetlter te verwijderen. Druk op de vergrendeling en trek hem naar beneden.

Plaats het actieve koollter op de ventilator en draai deze met de klok mee vast. Herhaal de procedure aan de andere kant. Verzeker uzelf ervan dat het lter vastzit, anders kan het losschieten en een gevaar vormen. Let op! Met een actief koollter neemt het afzuigvermogen iets af.72

TOETSENFUNCTIES Digitale weergave: Druk op deze toets om het apparaat aan of uit te zetten. Vermogen verlagen: Druk tijdens het gebruik op deze knop om het vermogen te verlagen. Vermogen verhogen: Druk tijdens het gebruik op deze knop om het vermogen te verhogen. Uitschakeltimer: Druk op deze toets in de stand-by modus of tijdens het gebruik gedurende 3 seconden. De digitale weergave knippert en u kunt de uitschakeltimer tussen 1 en 9 minuten programmeren. Druk de toets opnieuw om de instelling op te slaan. Wanneer de toets na het instellen gedurende 10 seconden niet worden ingedrukt, wordt de instelling automatisch opgeslagen. Als de motor loopt en de timer opgeslagen is, kunt u de instelling nog aanpassen. In het display wordt de resterende tijd weergegeven. Als de motor niet loopt kunt u ook een uitschakeltimer instellen. Deze wordt actief zodra de motor weer loopt. Lichttoets: Eenmaal drukken om het licht aan te doen, een tweede maal om het weer uit te doen. Let op! Wanneer het display aan is en er meer dan 2 minuten geen toets wordt ingedrukt, gaat het weer uit. Druk op een willekeurige toets om het weer in te schakelen.

REINIGING EN ONDERHOUD

Maandelijkse reiniging van het vetlter Maak het lter iedere maand schoon om brandgevaar te voorkomen. Het lter verzamelt vet, rook en stof en beïnvloedt zo de efciëntie van de afzuigkap. Als het lter niet wordt schoongemaakt, hopen vetresten zich op. Maak het lter schoon met water en een beetje afwasmiddel en laat het daarna vrij opdrogen alvorens het opnieuw te plaatsen.73

Jaarlijkse vervanging van het actieve koollter Indien het apparaat wordt gebruikt als recirculatiesysteem (niet naar buiten afvoert), moet het actieve koollter minstens eenmaal per jaar worden vervangen, afhankelijk van hoe vaak de afzuigkap wordt gebruikt. Lamp vervangen 1 Schakel het apparaat uit en neem de stekker uit het stopcontact. 2 Schroef de 2 schroeven van de afdekking los en haal het eraf. 3 Draai de lamp eruit en vervang deze door hetzelfde type.

PROBLEMEN EN OPLOSSINGEN

Probleem Mogelijke oorzaak Oplossing Het licht gaat aan maar de ventilator functioneert niet. Het ventilatorblad is stuk. Schakel het toestel uit en laat het door een vakbedrijf nakijken. De motor is beschadigd. Het licht en de ventilator functioneren niet. De gloeilamp is doorgebrand. Vervang de gloeilamp door een gelijkwaardige lampenbol. De stekker zit niet in het stopcontact. Plaats de stekker goed in het stopcontact. Het toestel vibreert sterk. Het ventilatorblad is stuk. Schakel het toestel uit en laat het door een vakbedrijf nakijken. De motor is niet correct geplaatst. Het toestel hangt niet goed aan de wand. Haal het toestel van de muur en verzeker uzelf ervan dat de beugel goed zit. Het afzuigvermogen is zwak. De afstand tussen het fornuis en de afzuigkap is te groot. Hang de afzuigkap zo dat de afstand tussen fornuis en kap 65-75 cm is.74

PRODUCTINFORMATIEBLAD Informatie overeenkomstig EU Verordening nr. 65/2014 Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:20 14+A12:2015 Artikelnummer 10032842, 10033767, 10033768, 10033769 Betekenis Symbool Waarde Eenheid Jaarlijks energieverbruik AEC kap 29,36 kWh/jaar Energielabel B Vloeistofdynamische efciëntie FDE kap 14,08 Vloeistofdynamische efciëntieklasse

Verlichtingsefciëntie LE kap 49,4 Lux/W Verlichtingsefciëntieklasse A Vetafscheidingsgraad GFE kap 69,04 % Vetafscheidingsklasse D Luchtstroom bij minimale en maximale snelheid in normale bedrijfsmodus, met uitzondering van het gebruik op de intensieve of hogesnelheidsstand. 191,07 / 347,74 m³/h Luchtstroom bij gebruik op intensieve of hogesnelheidsstand - m³/h Luchtgeluidsemissie (klasse A) bij minimaal en maximaal beschikbare toerental bij conventioneel gebruik 54 / 64 dB Luchtgeluidsemissie (klasse A) bij gebruik op de intensieve of hogesnelheidsstand - dB Stroomverbruik wanneer uitgeschakeld

- W Contactgegevens Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland75

Informatie overeenkomstig EU Verordening nr. 66/2014 Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:20 14+A12:2015 Artikelnummer 10032842, 10033767, 10033768, 10033769 Betekenis Symbool Waarde Eenheid Jaarlijks energieverbruik AEC kap 29,36 kWh/jaar Tijdverlengingsfactor f 1,49 Vloeistofdynamische efciëntie FDE kap 14,08 Energie-efciëntie-index EEI kap 66,18 Gemeten luchtstroom op het beste efciëntiepunt

BEP 184,55 m³/h Gemeten luchtdruk op het beste efciëntiepunt

BEP 136,93 Pa Maximale luchtstroom Q max 347, 74 m³/h Gemeten elektrisch ingangsvermogen op het beste efciëntiepunt

BEP 49,86 W Nominaal vermogen van het verlichtingssysteem

3 W Gemiddelde verlichtingssterkte van het verlichtingssysteem op het kookoppervlak

- W Gemeten stroomverbruik wanneer uitgeschakeld

64 dB Contactgegevens Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland76

• Let tijdens het koken op voldoende luchttoevoer zodat de afzuigkap efciënt en met een gering bedrijfsgeluid kan functioneren.

• Pas het toerental tijdens het koken aan de geproduceerde hoeveelheid stoom aan. Gebruik de intensieve modus alleen wanneer nodig. Hoe lager het toerental, hoe minder energieverbruik.

• Pas tijdig het toerental aan wanneer tijdens het koken grote hoeveelheden stoom ontstaan. Wanneer stoom en damp zich al in de keuken hebben verspreid, moet de afzuigkap langer aan blijven staan.

• Schakel de afzuigkap uit, wanneer u hem niet meer nodig heeft.

• Schakel de verlichting uit, wanneer u die niet meer nodig heeft.

• Reinig het lter regelmatig en vervang deze tijdig om de effectiviteit van het ventilatiesysteem te behouden en brandgevaar te voorkomen.

• Plaats tijdens het koken altijd de deksels op uw pannen om stoom en condenswater te reduceren.

INSTRUCTIES VOOR AFVOER

Wanneer in uw land een wettelijke regeling geldt voor het afvoeren van elektrische en elektronische apparaten, wijst dit symbool, op het product zelf of op de verpakking, erop dat het betreffende product niet met het huisvuil afgevoerd mag worden. In plaats daarvan dient het naar een centraal depot voor het recyclen van elektrische en elektronische apparaten te worden gebracht Door het afval volgens de voorschriften weg te gooien beschermt u het milieu en de gezondheid van uw medemensen tegen negatieve consequenties. Informatie over recycling en het wegdoen van dit product ontvangt u van uw gemeente of van uw plaatselijke grondstoffen- en afvaldienst. FABRIKANT & IMPORTEUR (UK) Fabrikant: Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland. Importeur voor Groot-Brittannië: Berlin Brands Group UK Limited PO Box 42 272 Kensington High Street London, W8 6ND United Kingdom
