MANUAL DE USUARIO Laurel 90 Klarstein

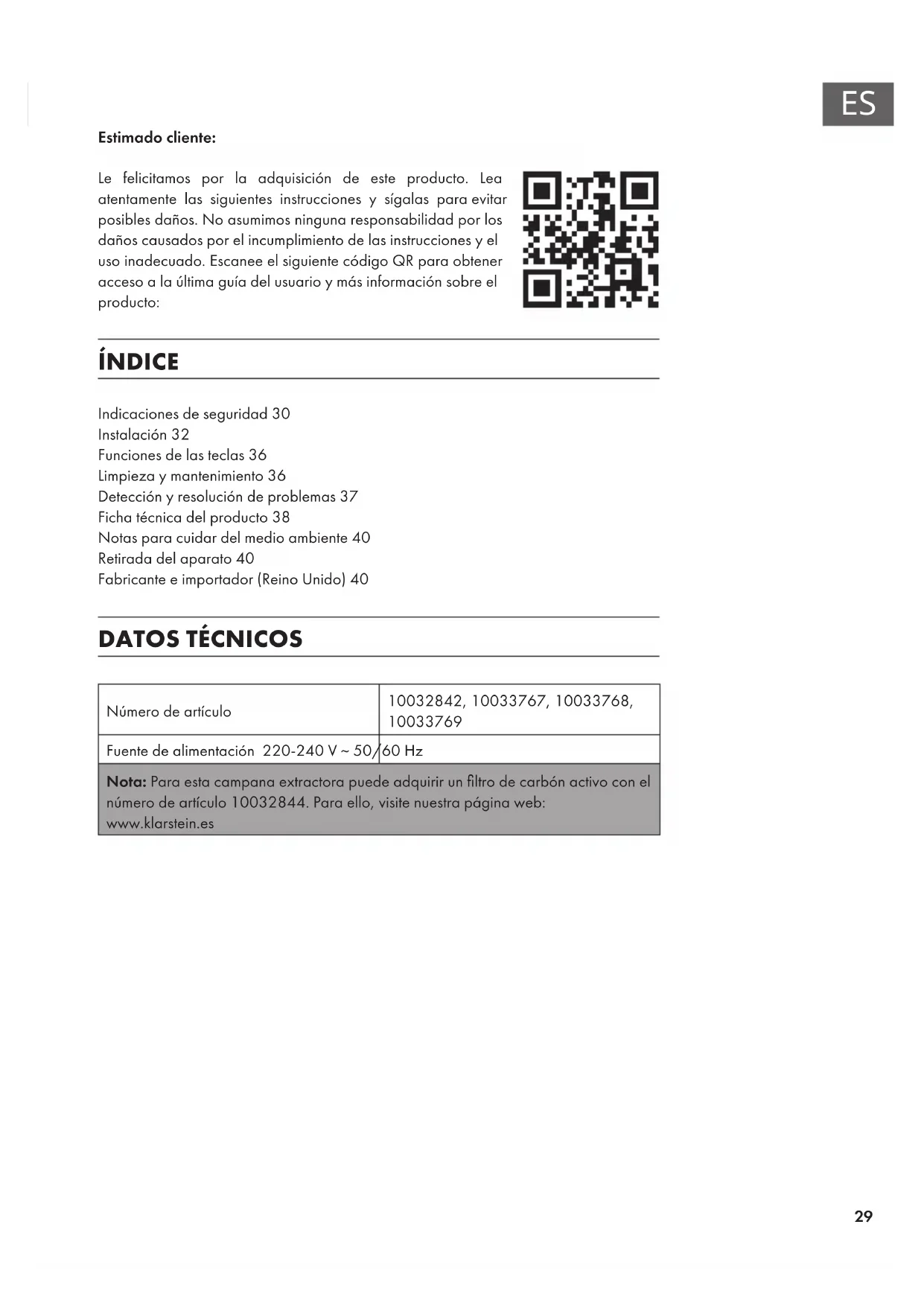

Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente las siguientes instrucciones y sígalas para evitar posibles daños. No asumimos ninguna responsabilidad por los daños causados por el incumplimiento de las instrucciones y el uso inadecuado. Escanee el siguiente código QR para obtener acceso a la última guía del usuario y más información sobre el producto: ÍNDICE Indicaciones de seguridad30 Instalación32 Funciones de las teclas36 Limpieza y mantenimiento36 Detección y resolución de problemas37 Ficha técnica del producto38 Notas para cuidar del medio ambiente40 Retirada del aparato40 Fabricante e importador (Reino Unido)40

Número de artículo 10032842, 10033767, 10033768,

Fuente de alimentación 220-240 V ~ 50/60 Hz Nota: Para esta campana extractora puede adquirir un ltro de carbón activo con el número de artículo 10032844. Para ello, visite nuestra página web: www.klarstein.es30

INDICACIONES DE SEGURIDAD

• Lea atentamente todas las indicaciones y conserve este manual para consultas posteriores.

• Los trabajos de montaje deben ser realizados solamente por un electricista u otro profesional. Antes de utilizar la campana extractora, asegúrese de que la tensión (V) y la frecuencia indicada en la campana extractora (Hz) coinciden con la tensión (V) y frecuencia (Hz) de su suministro eléctrico.

• La empresa no se responsabiliza de los daños ocasionados por un uso o instalación indebida del producto.

• Los niños menores de 8 años no deben utilizar la campana extractora.

• Este aparato no ha sido concebido para un uso comercial, sino doméstico o para entornos similares.

• Limpie el aparato y el ltro con regularidad para que el aparato funcione siempre de manera eciente. Desconecte el enchufe antes de limpiar el aparato.

• Limpie el aparato solamente según se describe en estas instrucciones.

• No utilice fuentes de ignición bajo la campana extractora.

• Si el aparato no funciona correctamente, contacte inmediatamente con el fabricante.

• Este aparato puede ser utilizado por niños mayores de 8 años y personas con discapacidades físicas, sensoriales y mentales y/o con falta de experiencia y conocimientos, siempre y cuando hayan sido instruidos sobre el uso del aparato y comprendan los peligros y riesgos asociados.

• Si el cable de alimentación o el enchufe están dañados, deberán ser sustituidos por el fabricante, un servicio técnico autorizado o una persona igualmente cualicada.

• Si utiliza la campana extractora con hornillos y entren en combustión el gas u otras sustancias combustibles, deberá garantizar una buena ventilación de la sala.

• No amee nada bajo la campana extractora.

• Advertencia: La supercie del aparato puede alcanzar temperaturas muy elevadas durante el funcionamiento. Indicaciones importantes de instalación

• El aire no puede desviarse a un tiro de salida que se emplee para evacuar humos de gases u otras sustancias inamables (no se aplica para aparatos que solo desvíen el aire a la sala).

• Siga todas las disposiciones locales para montar las instalaciones de ventilación.31

Notas importantes acerca del modo de extracción ADVERTENCIA Peligro de muerte, riesgo de intoxicación provocado por gases en combustión aspirados. Nunca ponga en funcionamiento la función de extracción simultáneamente con un dispositivo que genere calor en una estancia estanca si no se ha garantizado una ventilación su ciente. Los dispositivos no estancos que generan calor (por ejemplo, radiadores que funcionan con gas, aceite, madera o carbón, calentadores, calentadores de agua) extraen el aire de combustión de la estancia correspondiente y canalizan el aire de salida por medio de un tiro (por ejemplo una chimenea) hacia el exterior. Al encender simultáneamente una campana extractora, el aire de la cocina y de las estancias colindantes se extrae y sin su ciente aire adicional se produce el fenómeno de presión hipoatmosférica. Los gases nocivos de la chimenea o del ori cio de salida retornan a la estancia.

• Siempre debe proveer de su ciente aire adicional a la estancia.

• Un conducto de ventilación y evacuación no garantiza en su totalidad que se cumpla el valor límite. Solo se garantizará un funcionamiento sin riesgos cuando presión hipoatmosférica en la estancia del dispositivo generador de calor no supere los 4 Pa (0,04 mbar). Esto podrá conseguirse cuando el aire necesario para la combustión pueda circular por ori cios sin cierre, como puertas o ventanas, junto con un conducto de ventilación o evacuación o a través de otros medios técnicos. En cualquier caso, siga el consejo del constructor de chimeneas autorizado que pueda evaluar la conexión de ventilación general de su hogar y tomar las medidas necesarias. Si pone en funcionamiento la campana extractora en modo circulación de aire, puede utilizarla sin ninguna limitación. Nota importante sobre el desmontaje del aparato

• El desmontaje es igual que el montaje pero en orden inverso.

• Al desmontar el aparato, pida ayuda a una segunda persona para evitar lesiones.32

INSTALACIÓN Preparación Si tiene una campana extractora con salida exterior, usted puede instalar la campana como se muestra en la imagen de la derecha. El conducto debe tener un diámetro de al menos 150 mm y estar hecho de esmalte, aluminio o un tubo exible y resistente al calor.

• Apague la unidad y desenchúfela antes de instalarla.

• La campana extractora debe ser instalada a una altura de 65-75 cm por encima de la placa de cocción. Instalación con ventilación externa Nota: Si el aire se expulsa hacia el exterior, tenga en cuenta las instrucciones de seguridad para el funcionamiento del dispositivo. Si la campana extractora funciona simultáneamente con un aparato que extrae su energía de una fuente distinta de la eléctrica, la presión negativa en la habitación no debe superar los 4 Pa (4 x 10-5 bar).

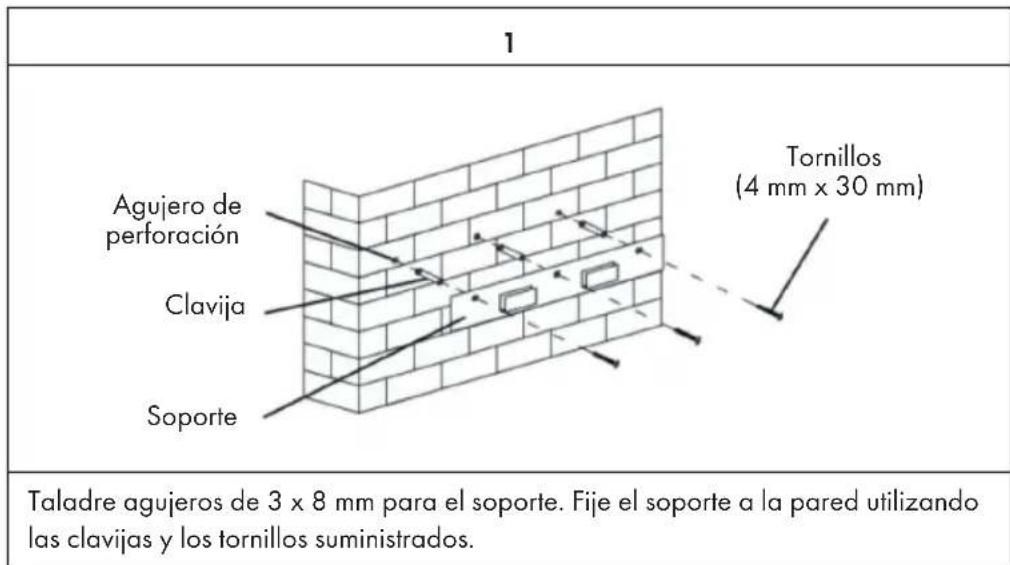

Taladre agujeros de 3 x 8 mm para el soporte. Fije el soporte a la pared utilizando las clavijas y los tornillos suministrados. Agujero de perforación Clavija Soporte Tornillos (4 mm x 30 mm)33

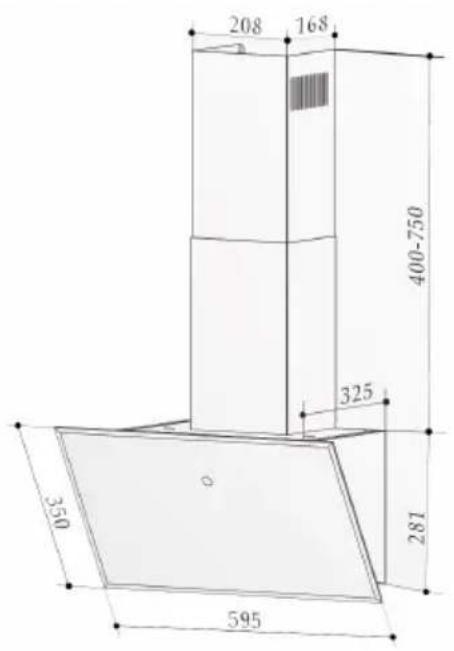

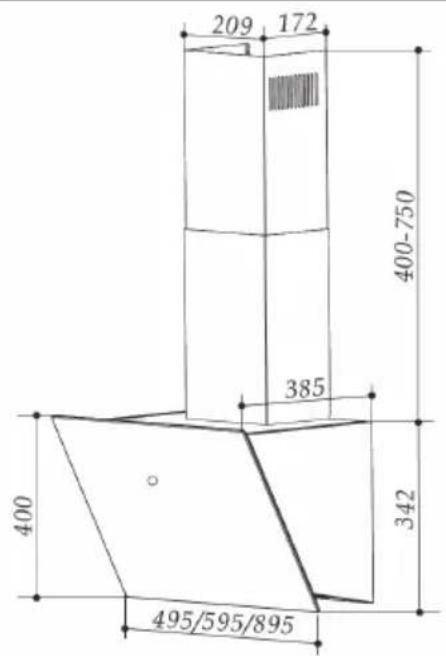

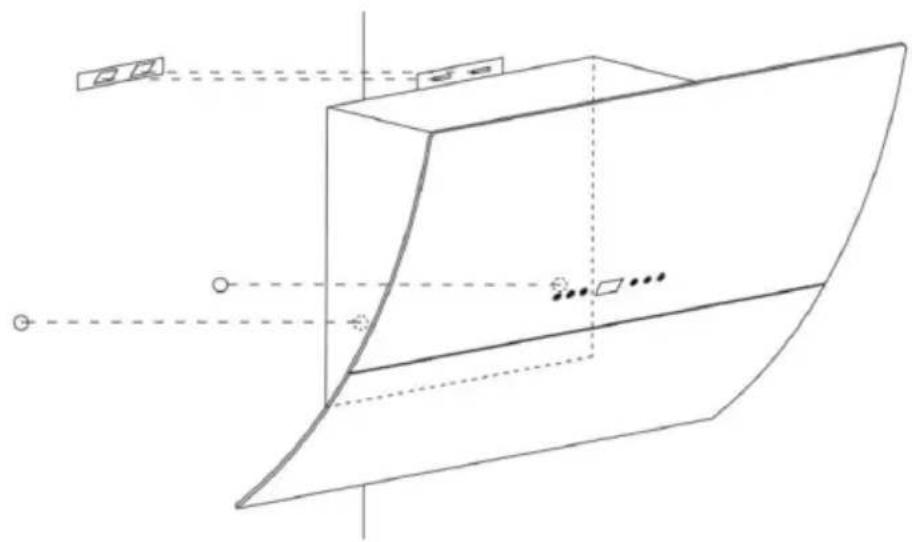

Para los modelos con oblicuidad, es necesario taladrar dos ori cios adicionales (8 mm) antes del montaje. Inserte las clavijas y los tornillos antes de colgar la campana extractora en la pared. Dimensiones 10032842 & 10033767 10033768 & 1003376934

Levante la campana extractora y cuélguela en el soporte. Conecte la válvula unidireccional a la salida de aire de la campana extractora. A continuación, conecte la manguera de aire de escape a la válvula unidireccional. Instalación de la chimenea Empuje la chimenea interior en la chimenea exterior (chimenea de abajo) y ajuste la altura según sea necesario. Mida la altura adecuada y taladre agujeros de 2×8 mm para jar la barra de sujeción. Atornille la barra de sujeción con 2 tornillos. Hay 2 maneras de jar la chimenea interior (ver foto): 1 Después de taladrar los 2 agujeros y jar el gancho, cuelgue la chimenea interior en los dos cierres laterales (Fig. 1). 2 Después de taladrar los 2 agujeros y jar el enganche, la chimenea interior será jada a los dos agujeros laterales con 2 tornillos (Fig. 2).35

Instalación con ventilación interior Si no tiene un conducto de humos externo, no necesitará un tubo de escape. La instalación corresponde a la instalación con ventilación externa. Instalación del ltro de carbón activado Nota: Para esta campana extractora puede adquirir un ltro de carbón activo con el número de artículo 10032844. Para ello, visite nuestra página web: www.klarstein.es

Con un ltro de carbón activado instalado en las campanas con ventilación interna, es posible ltrar los olores desagradables de los alimentos. Para poder instalar el ltro, primero debe quitar el ltro de grasa. Presione el cierre y tírelo hacia abajo.

Coloque el ltro de carbón activado en el ventilador y gírelo en el sentido de las agujas del reloj. Repita el procedimiento en el otro lado. Asegúrese de que el ltro esté bien sujeto, ya que de lo contrario podría aojarse y ser peligroso. Nota: Con el ltro de carbón activado instalado, la capacidad de extracción disminuye ligeramente.36

Pantalla digital: Pulse este botón para encender y apagar la unidad. Reducir la potencia: Pulse este botón durante el funcionamiento para reducir la potencia por un nivel. Aumentar la potencia: Pulse este botón durante el funcionamiento para aumentar la potencia por un nivel. Temporizador de apagado: Pulse el botón en el modo de espera o durante el funcionamiento durante 3 segundos. La pantalla digital parpadea y usted puede ajustar el temporizador de apagado de 1 minuto a 9 minutos. Pulse de nuevo el botón para guardar el ajuste. Si el botón no es presionado durante 10 segundos después del ajuste, el ajuste se guarda automáticamente. Cuando el motor está en marcha y el temporizador está guardado, todavía se puede ajustar la conguración. El tiempo de cuenta atrás se muestra en la pantalla digital. Si el motor no está en marcha, también puede activar un temporizador de apagado. Se activa en cuanto el motor vuelve a funcionar. Botón de luz: Presione una vez para encender la luz, presione otra vez para apagarla. Nota: Si la pantalla está encendida y no se pulsa ninguna tecla durante más de 2 minutos, se apaga. Pulse cualquier botón para volver a encenderlo.

LIMPIEZA Y MANTENIMIENTO

Limpieza mensual de los ltros de grasa Limpie el ltro todos los meses para evitar el riesgo de incendio. El ltro acumula grasa, humo y polvo e inuye así en la eciencia de la campana extractora. Si el ltro no se limpia, se acumularán residuos de grasa. Limpie el ltro con agua y un poco de detergente y déjelo secar al aire después.37

Cambio anual de ltros de carbón activado Si la unidad se utiliza como unidad de recirculación (no ventilada hacia el exterior), el ltro de carbón activado debe sustituirse al menos una vez al año, dependiendo de la frecuencia de uso de la campana extractora. Cambio de la lámpara

1. Apague la unidad y desenchúfela de la toma de corriente.

2. Desatornille y retire los 2 tornillos de la tapa de la lámpara.

3. Desenrosque la lámpara y sustitúyala por una del mismo tipo.

DETECCIÓN Y RESOLUCIÓN DE PROBLEMAS Problema Posible causa Solución La luz se enciende pero el ventilador no funciona. La hoja del ventilador está averiada. Apague el aparato y contacte con un servicio técnico. El motor está averiado. La luz y el ventilador no funcionan. La bombilla está fundida. Sustituya la bombilla por otra del mismo modelo. El aparato no está enchufado. Conecte el aparato. El aparato emite fuertes vibraciones. La hoja del ventilador está averiada. Apague el aparato y contacte con un servicio técnico. El motor no se ha instalado correctamente. El aparato no se ha instalado correctamente en la pared. Descuelgue el aparato y asegúrese de que está colocado correctamente sobre el soporte. La potencia extractora es insuciente. Demasiada distancia entre la campana y la cocina. Cuelgue la campana entre 65-75 cm por encima de la supercie de cocción.38

Información según el Reglamento (UE) nº 65/2014 Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014 +A12:2015 Número de artículo 10032842, 10033767, 10033768, 10033769 Descripción Símbolo Valor Unidad Consumo anual de energía AEC hood 29,36 kWh/Año Clase de eciencia energética B eciencia uidodinámica FDE hood 14,08 Clase de eciencia uidodinámica D Eciencia de la iluminación LE hood 49,4 Lux/W Clase de eciencia lumínica A Ecacia de la separación de la grasa GFE hood 69,04 % Clase de eciencia de separación de grasas

Flujo de aire al mínimo y a la máxima velocidad en funcionamiento normal, excepto para el funcionamiento en el nivel de velocidad intensivo o rápido 191,07 / 347,74 m³/h Flujo de aire durante el funcionamiento en el nivel de velocidad intensivo o rápido - m³/h Emisiones de ruido aéreo con ponderación A a la velocidad mínima y máxima disponible durante el funcionamiento normal 54 / 64 dB Emisiones de ruido aéreo ponderadas A durante el funcionamiento en la fase intensiva o de alta velocidad - dB Consumo de energía en modo apagado

0 W Consumo de energía en modo de espera

Datos según el Reglamento (UE) nº 66/2014 Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014 +A12:2015 Número de artículo 10032842, 10033767, 10033768, 10033769 Descripción Símbolo Valor Unidad Consumo anual de energía AEC hood 29,36 kWh/Año Factor de extensión temporal f 1,49 eciencia uidodinámica FDE hood 14,08 Índice de eciencia energética EEI hood 66,18 Caudal de aire medido en el punto óptimo

BEP 184,55 m³/h Presión de aire medida en el mejor punto

BEP 136,93 Pa Flujo de aire máximo Q max 347, 74 m³/h Potencia eléctrica de entrada medida en el mejor punto

BEP 49,86 W Potencia nominal del sistema de iluminación

3 W Iluminación media del sistema de iluminación en la supercie de cocción

middle 148,2 Lux Consumo de energía medido en modo de espera

- W Consumo de energía medido en estado apagado

0 W Nivel de potencia sonora L

NOTAS PARA CUIDAR DEL MEDIO AMBIENTE

• Durante la cocción, asegúrese de que haya un ujo de aire suciente para que la campana extractora funcione ecazmente y con poco ruido de funcionamiento.

• Ajuste la velocidad del ventilador a la cantidad de vapor producida durante la cocción. Utilice el modo intensivo sólo cuando sea necesario. Cuanto menor sea la velocidad del ventilador, menos energía consume.

• Si se producen grandes cantidades de vapor durante la cocción, seleccione una velocidad de ventilador más alta. Si el vapor de la cocción ya se ha extendido por toda la cocina, la campana extractora debe funcionar durante más tiempo.

• Apague la campana extractora cuando ya no la necesite.

• Apaga la iluminación cuando ya no la necesites.

• Limpie el ltro a intervalos regulares y sustitúyalo si es necesario, para aumentar la ecacia del sistema de ventilación y prevenir los riesgos de incendio.

• Ponga siempre la tapa cuando cocine para reducir el vapor de la cocción y la condensación.

RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Puede consultar más información sobre el reciclaje y la eliminación de este producto contactando con su administración local o con su servicio de recogida de residuos. FABRICANTE E IMPORTADOR (REINO UNIDO) Fabricante: Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania. Importador para Gran Bretaña: Berlin Brands Group UK Limited PO Box 42 272 Kensington High Street London, W8 6ND United Kingdom41
