GEBRUIKSAANWIJZING SEW121816 Emerio

Recyclage – Directive européenne 2012/19/EU Ce symbole indique que le produit ne doit pas être jeté avec les ordures ménagères. Pour limiter les risques pour l’environnement et la santé entraînés par le rejet non contrôlé des déchets, recyclez ce dernier pour promouvoir une réutilisation responsable de ses matériaux. Pour recycler votre produit, utilisez les réseaux de collecte de votre région ou prenez contact avec le revendeur du produit. Ce dernier pourra vous aider à le recycler. Emerio Holland B.V. Zomervaart 1A 2033 DA Haarlem The Netherlands Service à la clientèle: T: +31(0)23 3034369 E: info.nl@emerio.eu- 44 - Gebruiksaanwijzing – Dutch VEILIGHEIDSVOORSCHRIFTEN Voor gebruik dient u alle onderstaande instructies te lezen om letsel en schade te voorkomen en om de beste resultaten met het apparaat te bereiken. Bewaar deze handleiding op een veilige plek. Mocht u dit apparaat aan iemand anders overhandigen, dient u ook de gebruiksaanwijzing te overhandigen. In geval van schade die wordt veroorzaakt doordat de gebruiker de instructies in deze gebruiksaanwijzing niet in acht heeft genomen, komt de garantie te vervallen. De fabrikant/importeur is niet aansprakelijk voor schade die wordt veroorzaakt door het niet in acht nemen van de gebruiksaanwijzing, door nalatig gebruik of gebruik dat niet in overeenstemming is met de bepalingen van deze gebruiksaanwijzing.

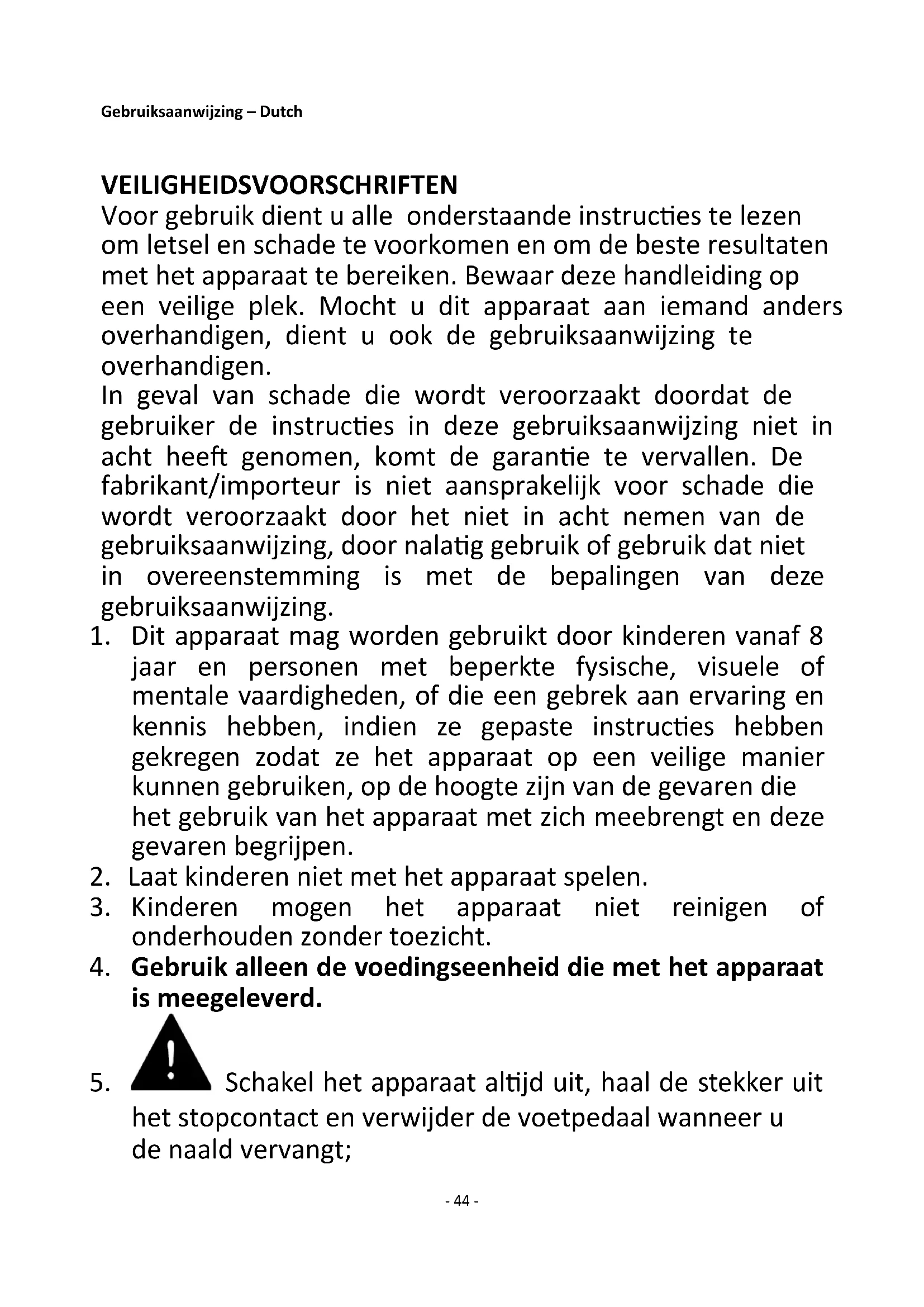

1. Dit apparaat mag worden gebruikt door kinderen vanaf 8

jaar en personen met beperkte fysische, visuele of mentale vaardigheden, of die een gebrek aan ervaring en kennis hebben, indien ze gepaste instructies hebben gekregen zodat ze het apparaat op een veilige manier kunnen gebruiken, op de hoogte zijn van de gevaren die het gebruik van het apparaat met zich meebrengt en deze gevaren begrijpen.

2. Laat kinderen niet met het apparaat spelen.

3. Kinderen mogen het apparaat niet reinigen of

onderhouden zonder toezicht.

4. Gebruik alleen de voedingseenheid die met het apparaat

5. Schakel het apparaat altijd uit, haal de stekker uit

het stopcontact en verwijder de voetpedaal wanneer u de naald vervangt;- 45 - de naald van draad voorziet; de onderste spoel vervangt; een onderdeel vervangt; batterijen installeert of verwijdert; de machine schoonmaakt; na elk gebruik.

6. Schakel de machine nooit in wanneer er draad op de

naald is geregen maar er geen stof op de machine aanwezig is. Dit kan de machine beschadigen.

7. Houd uw handen op elk moment uit de buurt van de

naald, het handwiel, de bovendraad-spanningsknop en de patroonkeuzeknop wanneer het apparaat in werking is.

8. Probeer nooit de behuizing van het apparaat te openen en

probeer nooit zelf het apparaat te repareren. Dit kan een elektrische schok veroorzaken.

9. Laat het apparaat nooit zonder toezicht achter wanneer

10. Schakel het apparaat uit of haal de stekker uit het

stopcontact wanneer u het apparaat zonder toezicht achterlaat.

11. Trek de stekker uit het stopcontact voordat u onderhoud

op het apparaat uitvoert.

12. Dit apparaat werd niet ontworpen voor commercieel

13. Gebruik het apparaat niet buitenshuis.

14. Gebruik het apparaat niet voor andere doeleinden dan het

15. Gebruik het apparaat nooit als het op enigerlei wijze

16. Wanneer de naaimachine niet wordt gebruikt, schakel het

uit, haal de stekker uit het stopcontact en verwijder de voetpedaal.

17. Berg het apparaat op in een droge en geventileerde

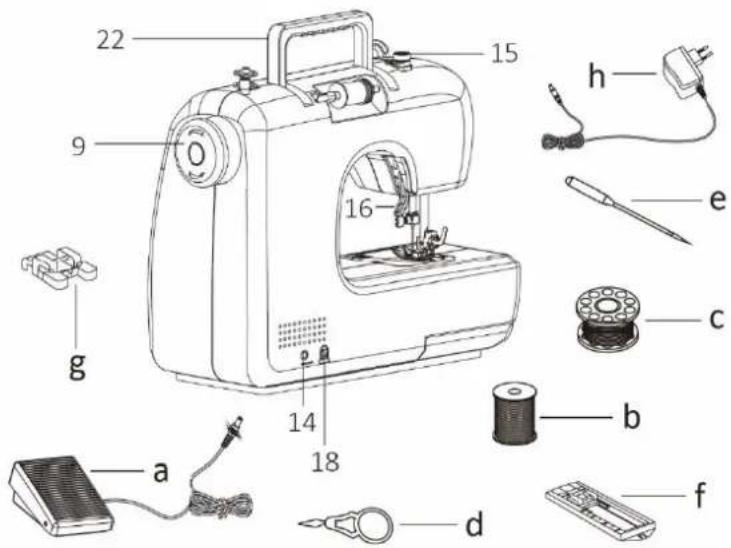

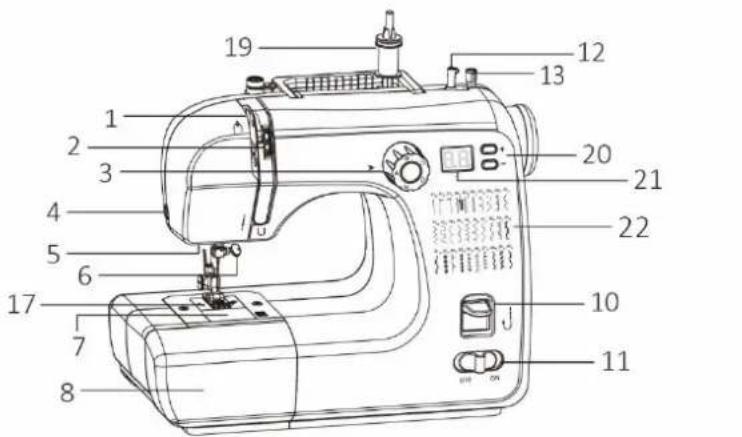

3. Instelknop voor de dichtheid van de

11. Aan/uit- en snelheidsschakelaar

14. Ingangsaansluiting voor voetpedaal

15. Spoelopwindspanningsschijf

21. Digitaal display voor de gekozen steek

Opmerking - Het handwiel moet altijd tegen de klok in worden gedraaid zoals de pijl op het wiel. Accessoires: a) Voetpedaal met snelheidsbediening b) Draadspil (x2) c) Spoel (x2) d) Naaldinrijger e) Naald f) Naaivoet voor het naaien van knoopsgaten g) Naaivoet voor het aannaaien van knopen h) Adapter

HOE WORDT DE MACHINE GESTART

1. Zorg er voor het gebruik voor dat de stroomschakelaar op “OFF” staat.

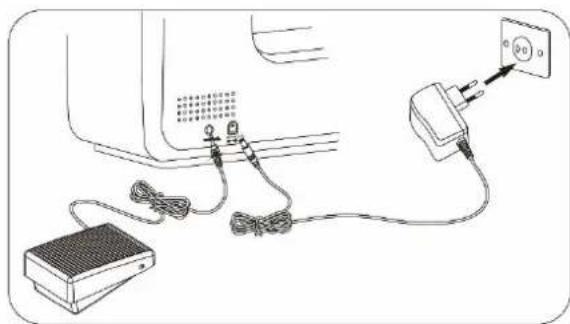

2. Sluit de voetpedaal aan door de stekker in de

ingangsaansluiting van de voetpedaal te stoppen.

3. Verbind de adapter met de DC-ingangsaansluiting aan

de achterkant van de machine en sluit de adapter vervolgens aan op een stopcontact.

4. Zet de stroomschakelaar op “ON” en zet de voet

vervolgens op het voetpedaal. Hierna start de machine. U kunt de gebruikssnelheid van de machine met behulp van het voetpedaal aanpassen. Hoe meer druk u met de voet uitoefent, des te sneller de machine- 47 - naait. Als het voetpedaal helemaal wordt ingedrukt, werkt de machine op de snelste snelheid. Opgelet: Zorg ervoor dat de stekker niet op het stopcontact is aangesloten als u het niet gebruikt, zodat de naaimachine niet per ongeluk kan starten. Opmerking: De machine werkt alleen als de stroomschakelaar op “ON” blijft staan en gelijktijdig het aangesloten voetpedaal wordt gedrukt.

Als de naald breekt of als u een andere naald nodig hebt om een andere soort stof te naaien, voer de volgende stappen uit: Opgelet: Om het ongewenst opstarten van de naaimachine te vermijden, schakel het apparaat uit, verwijder de voetpedaal en haal de stekker uit het stopcontact.

1. Draai het handwiel om de naald in de hoogste positie te zetten. Houd de oude naald vast en draai de

naaldklemschroef los. Verwijder de oude naald en gooi het op een gepaste manier weg. (Afb.1)

2. Stop de nieuwe naald in de klem met de vlakke kant naar de juiste richting (achterkant) gericht. Duw de

naald helemaal in de klem voordat u de naaldklemschroef opnieuw vastdraait. Draai de naaldklemschroef stevig vast. (Afb.2) Opgelet: Zorg dat de naald in de juiste richting is aangebracht en de naaldklemschroef stevig is vastgedraaid om te vermijden dat de naald van de klem loskomt. Afb.1 Afb.2

DE NAAIVOET VERVANGEN

1. De naaivoet verwijderen

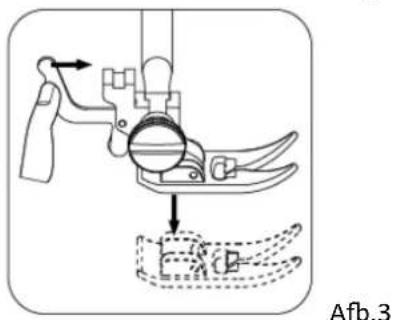

Draai het handwiel om de naald in de hoogste positie te zetten. Breng de naaivoethendel omhoog en druk op de vergrendelingshendel van de naaivoet. De naaivoet komt automatisch los van het vergrendelingsmechanisme. (Afb.3)

2. De naaivoet installeren

Plaats de naaivoet onder het vergrendelingsmechanisme, breng de naaivoethendel omlaag, druk op het vergrendelingsmechanisme om de voet terug te zetten en breng de naaivoethendel opnieuw omhoog. (Afb.4) Opgelet: Schakel het apparaat altijd uit en haal de stekker uit het stopcontact als u de naaivoet vervangt. Voordat u de naaivoet vervangt, plaats de machine op een stabiel oppervlak. Wanneer u de naaivoet omlaag brengt, plaats uw hand of vinger er niet onder om letsel te vermijden. Afb.3 Afb.4- 48 -

3. Verwijderen en plaatsen van het naaivoet vergrendelingsapparaat

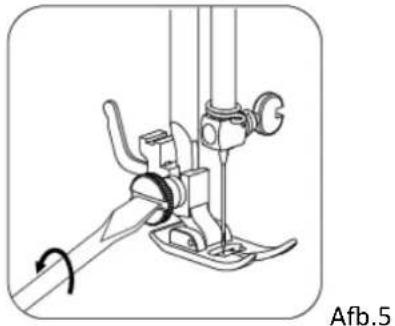

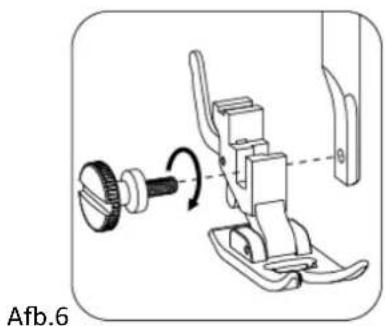

Gebruik een schroevendraaier om de vleugelschroef tegen de klok in te draaien, de schroef raakt los en het naaivoet vergrendelingsapparaat kan worden verwijderd. (Afb.5) Om het naaivoet vergrendelingsapparaat weer terug te plaatsen, brengt u het vergrendelingsapparaat in lijn met de houder en plaats de vleugelschroef in het gat van de houder. Draai de schroef vast door hem met een schroevendraaier met de klok mee te draaien. (Afb.6) Afb.5 Afb.6

DE NAAIMACHINE VAN DRAAD VOORZIEN

1. De bovendraad aanbrengen

Opgelet: Schakel het apparaat altijd uit en haal de stekker uit het stopcontact als u de draad inrijgt.

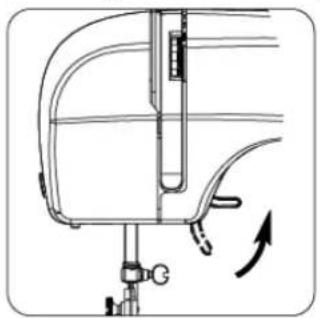

1) Draai het handwiel om de naald in de hoogste positie te zetten.

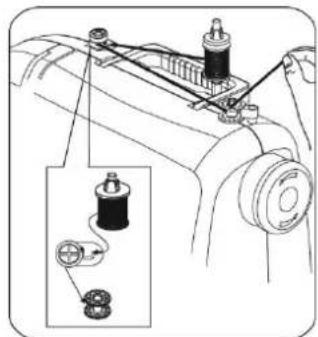

2) Plaats een spoel op de klospen, breng de kap van de klospen aan en trek de draad vervolgens uit.

3) Trek aan de draad en steek het door de spoelopwindspanningsschijf. (markering ① in de onderstaande

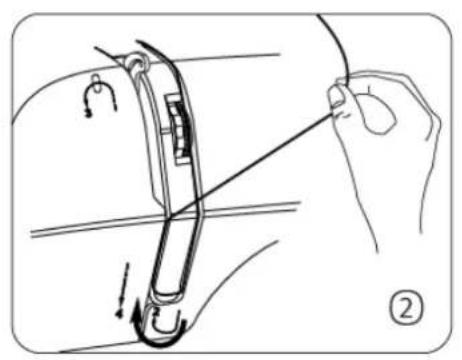

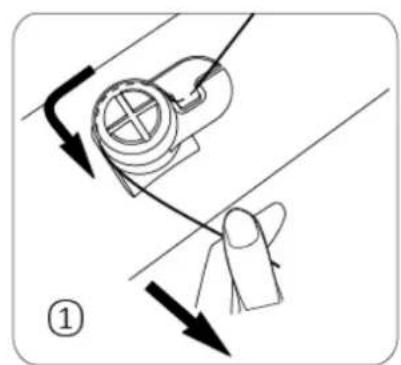

4) Stop de draad door de groef en trek het omhoog richting de verchroomde opneemhendel. (markeringen

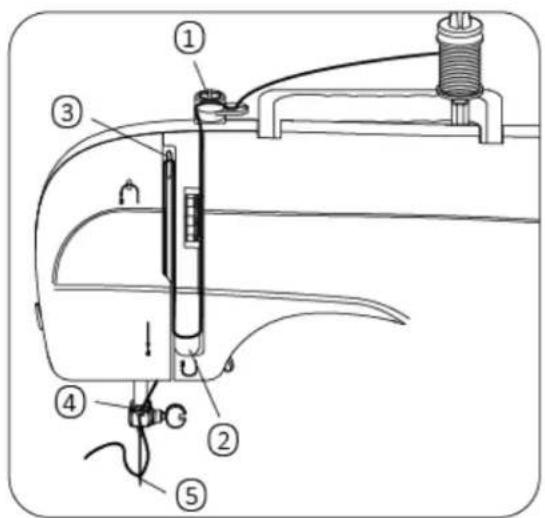

② in de onderstaande afbeelding)

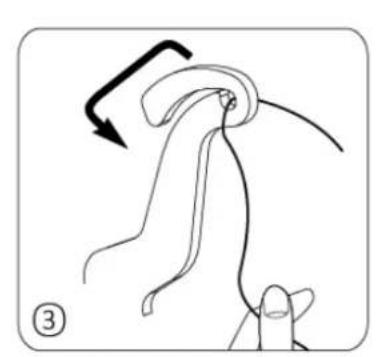

5) Steek de draad door het gat in de verchroomde hendel en trek het recht omlaag richting de naald.

(markeringen ③ in de onderstaande afbeelding)

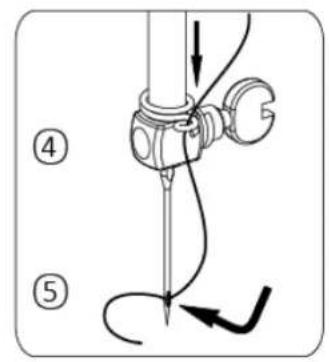

6) Stop de draad door het gat in de naaldhouder, vervolgens door het oog van de naald vanaf de voorkant en

trek 10 cm aan de achterkant uit. (markering ④ & ⑤ in de onderstaande afbeelding)- 49 -

Opmerking: De naaldinrijger kan helpen om de draad door het oog van de naald te halen. Breng de ring van de naaldinrijger eerst rond het oog van de naald van achteren naar voren en plaats vervolgens de draad in de ring. Trek de naaldinrijger terug waardoor de draad door het oog van de naald wordt getrokken. (Afb.7 & afb.8) Afb.7 Afb.8

2. De onderste spoel vervangen

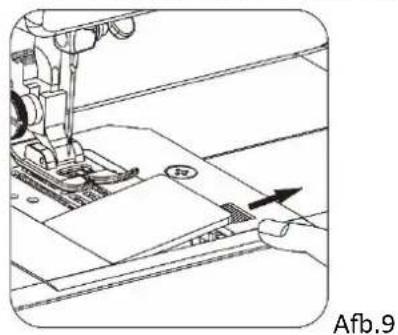

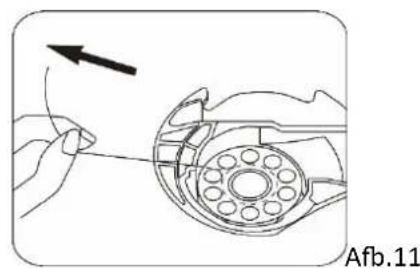

1) Schuif de ontgrendelingsknop naast de afdekking van de spoel naar rechts en verwijder de afdekking van

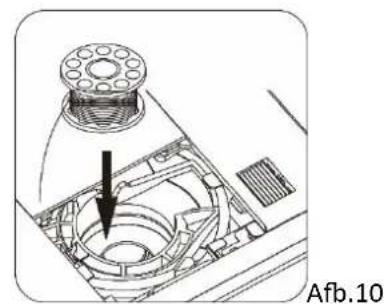

2) Plaats een nieuwe spoel in de houder. Laat ongeveer 10 cm van de draad uitsteken (Afb.10 & Afb.11).

3) Til de naaivoethendel omhoog. Houd het uiteinde van de bovendraad met één hand vast en draai het

handwiel met de andere hand een ronde tegen de klok in om de naald omlaag en omhoog te laten gaan, de naalddraad neemt de spoeldraad op en trekt het door het gat onder de naald (Afb.12 & Afb.13).

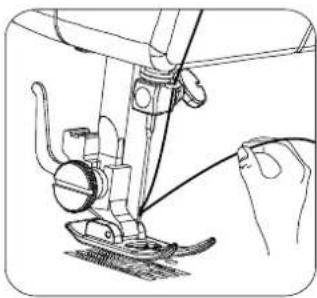

4) Breng de spoelkap opnieuw aan, scheid de twee draden en trek ze naar de achterkant van de machine

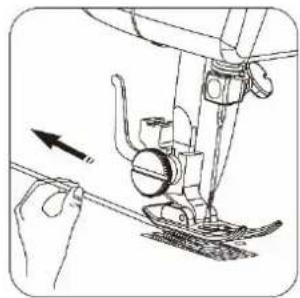

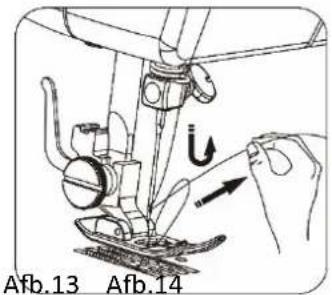

onder de naaivoet, laat daar circa 15 cm hangen. (Afb.14) Opgelet: Schakel het apparaat altijd uit en haal de stekker uit het stopcontact als u de onderste spoel vervangt. Gebruik metalen spoelen zodat de magneethouder de spoeldraad kan detecteren en juist werkt. Afb.9 Afb.10 Afb.11- 50 - Afb.12 Afb.13 Afb.14 NAAIEN

1. Draai het handwiel tegen de klok in om de naald in de hoogste positie te zetten.

2. Breng de naaivoethendel omhoog en plaats de stof die u wilt naaien onder de naaivoet. (Afb. 15).

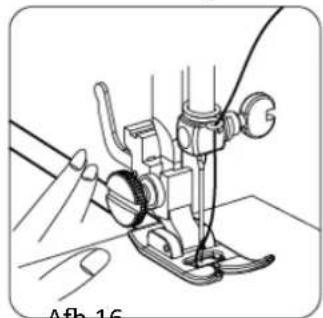

3. Laat de naaivoet zakken. (Afb.16).

4. Druk de steekkeuze-knop om het gewenste steekpatroon te selecteren. U kunt het nummer van de

gekozen steek op het digitale display zien. Elke steek heeft zijn aanbevolen steekdichtheid, die staat vermeld naast het steeknummer op het steekpaneel. Draai de instelknop voor de dichtheid van de steken om de steekdichtheid te kiezen overeenkomstig de steek die u heeft gekozen. Opgelet: Voordat u het steekpatroon wijzigt, schakel het apparaat uit en draai het handwiel om de naald in de hoogste positie te zetten zodat deze niet vast komt te zitten of gebogen raakt. Het is niet toegestaan om het steekpatroon terwijl de machine in werking is te wijzigen, de naald en/of machine kunnen worden beschadigd.

5. Draai het handwiel enkele keren om er zeker van te zijn dat de steken niet vastlopen.

6. Schuif de aan-/uit-schakelaar op “ON”, en druk op het voetpedaal. De machine start met naaien. Pas de

naaisnelheid aan door de kracht op het pedaal aan te passen. Wij raden aan dat beginners de lage snelheid gebruiken.

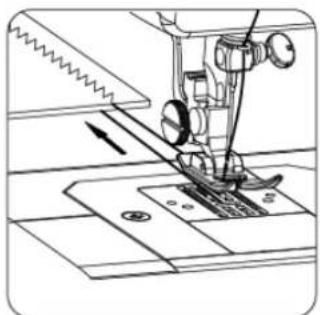

7. Na het naaien, schakel de machine uit, haal de stekker uit het stopcontact, draai het handwiel om de naald

volledig omhoog te zetten, breng de naaivoet omhoog, verwijder de stof voorzichtig uit de naaimachine en knip de draad door met de draadafsnijder (Afb.17 & Afb.18). Tip: Draai het handwiel wanneer de stof moeilijk te verwijderen is en trek de stof vervolgens voorzichtig uit. Als de draad verdraaid is of vastzit, draai het handwiel en trek tegelijkertijd lichtjes aan de draad om het los te maken. Het mechanisme voor de onderste spoel is een precisie-instrument. Een verkeerde handeling kan het beschadigen. Duw of trek er niet aan met uw vinger of een voorwerp. Afb.15 Afb.16 Afb.17 Afb.18- 51 - EIGENSCHAPPEN

1. Het steekpatroon selecteren

Gebruik de steekkeuze-knop om een steek uit het steekpatroon te kiezen. Controleer het steekpaneel en kies de bijbehorende steekdichtheid met behulp van de 5 versnellingen (A/B/C/D/E) van de instelknop voor de dichtheid van de steken. Opgelet: Voordat u het steekpatroon wijzigt, schakel het apparaat uit en draai het handwiel om de naald in de hoogste positie te zetten zodat deze niet vast komt te zitten of gebogen raakt. Het is niet toegestaan om het steekpatroon terwijl de machine in werking is te wijzigen, de naald en/of machine kunnen worden beschadigd.

Achteruit naaien (stiksteek) is handig voor het versterken van het begin en het einde van naden. Om deze functie te gebruiken, doe het volgende:

1) Naai vooruit zoals gebruikelijk en druk en houd de stiksteekknop vervolgens aan de voorkant van de

naaimachine ingedrukt om achteruit te naaien.

2) Om opnieuw vooruit te naaien, laat de stiksteekknop los.

Opmerking: Achteruit naaien is alleen van toepassing op steekpatronen 1 tot 3.

Als u extra licht nodig heeft, druk op de lichtschakelaar om het licht in te schakelen. Druk opnieuw op de schakelaar om het licht uit te schakelen. Het is niet mogelijk om de werklamp zelf te vervangen.

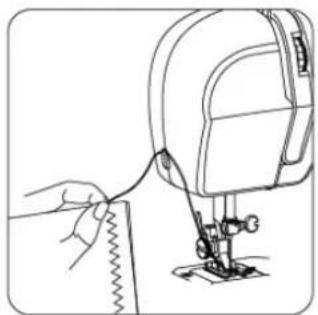

De machine is voorzien van een draadafsnijder aan de linkerkant van de machine. Gebruik deze om de draad na het naaien of opwinden door te knippen.

Deze naaimachine kan worden gebruikt om mouwen of andere nauwe openingen in kleding te naaien. Breng de naaivoet omhoog. Plaats het kledingstuk over de naaiarm. Laat de naaivoet zakken en volg de gebruikelijke naai-instructies.

1) Plaats de stof onder de naaivoet en laat de naaivoet zakken op de stof waar u een knoopsgat wilt naaien.- 52 -

Kies vervolgens steek 05 en zet de instelknop voor de dichtheid van de steken op positie E.

2) Zet aan en naai 5-6 steken met behulp van het voetpedaal en stop vervolgens. (Afb.19)

3) Kies steek 04 en zet de instelknop voor de dichtheid van de steken op positie D, zet hem aan en gebruik

het voetpedaal om de stof op de gewenste lengte te naaien. Stop daarna. Naai zo goed mogelijk in een rechte lijn. (Afb.20)

4) Kies steek 05 en zet de instelknop voor de dichtheid van de steken op positie E, zet hem aan en naai 5-6

steken met behulp van het voetpedaal. Stop daarna. (Afb.21)

5) Breng de naaivoet omhoog en draai het stuk stof 180° (Afb. 22).

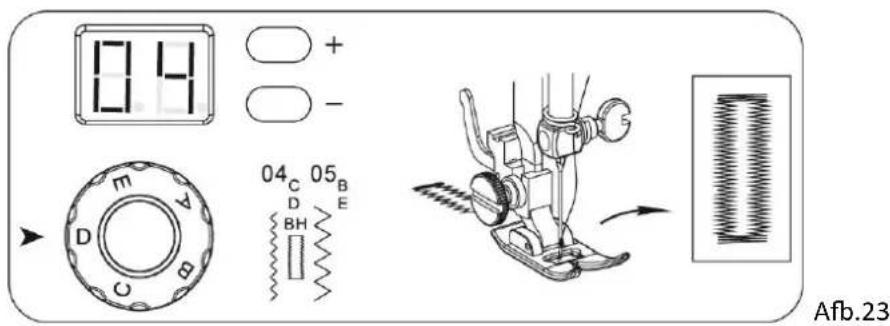

6) Kies steek 04 en zet de instelknop voor de dichtheid van de steken op positie D, zet hem aan en gebruik

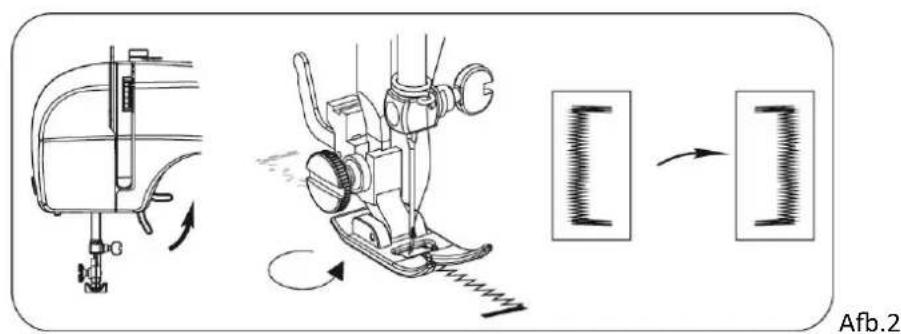

het voetpedaal om te naaien totdat het knoopsgat volledig is genaaid. (Afb.23) Afb.19 Afb.20 Afb.21 Afb.22- 53 - Afb.23 Opmerking: De onderstaand getoonde naaivoet kan helpen bij het naaien van knoopsgaten. Hij bezit de volgende schaalmarkeringen.

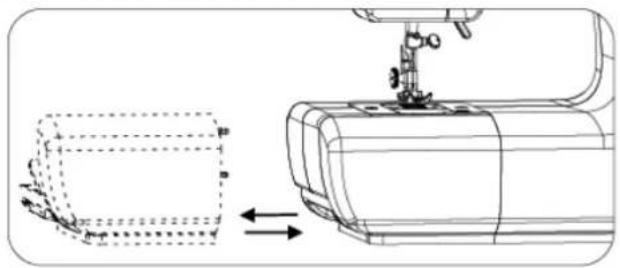

Deze lade is een opbergruimte voor het toebehoren, ze kan worden uitgeschoven en gevuld met reservespoelen, naalden, etc.

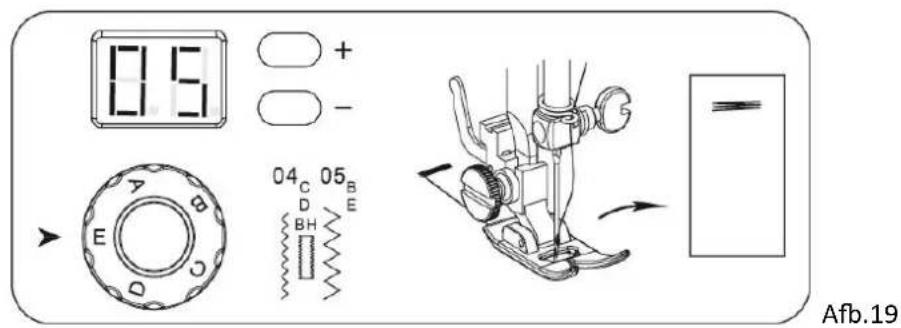

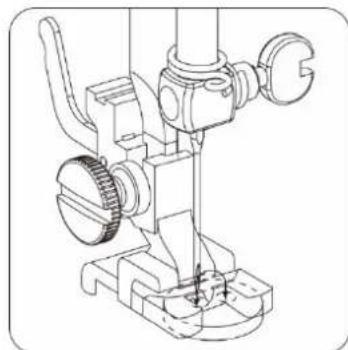

1. Plaats de knoop op de stof, waarbij het knoopsgat in een lijn met de naald moet zijn. Breng de naaivoet

2. Kies steek 04 / 05 / 06, afhankelijk van de binnenlengte van het knoopsgat (normaal gesproken kiezen we

05), en stel de instelknop voor de dichtheid van de steken op positie E. Draai langzaam aan het handwiel om te zien of de naald netjes door de gaten links en rechts van de knoop gaat. Wees voorzichtig om schade aan de naald of knoop te voorkomen.

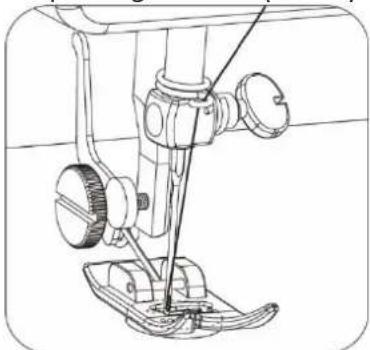

3. Rijg de naald door de draad voordat u begint met het aannaaien van de knoop. Zet aan en gebruik het

voetpedaal om de knoop langzaam aan te naaien. (Afb. 24)

4. Naai ongeveer 5-6 steken wat voldoende is voor een knoop. Als de knoop vier gaten heeft, kunt u wisselen

naar de andere 2 gaten als u klaar bent met het naaien van ene eerste kant. (Afb. 25) Opmerking: De metalen naaivoet kan glijden. Daarom raden wij u aan om de naaivoet voor het aannaaien van knopen te gebruiken. (Afb.26) Afb.24 Afb.25 Afb.26- 54 -

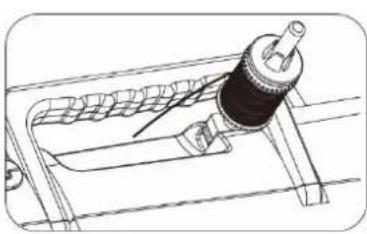

1. Breng een klos met draad aan op de klospen. (Afb.27)

2. Stop de draad door de spoelopwindspanningsschijf aan de bovenkant van de machine. (Afb.28 & Afb.29)

3. Breng de draad door het kleine gat van de lege spoel en houd de draad bij de hand. Plaats de spoel in de

spoelopwindpen. (Afb.30)

4. Druk de spoelopwindpen richting de spoelopwindstop. (Afb.31)

5. Zet de machine aan en gebruik het voetpedaal om de spoel op te winden. Houd het uiteinde van de draad

gedurende enkele seconden bij de hand voor het geval dat de draad wegloopt van de spoel. Als de dikte van de draad op de spoel dichtbij de spoelopwindstop komt, stopt de machine automatisch. (Afb.32)

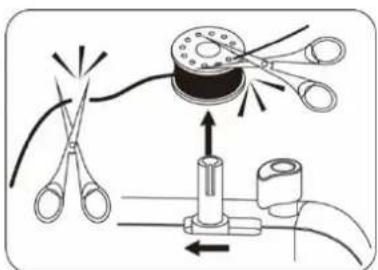

6. Laat het voetpedaal los en schakel de machine uit. Verwijder de spoel en knip de draad door. Schuif de

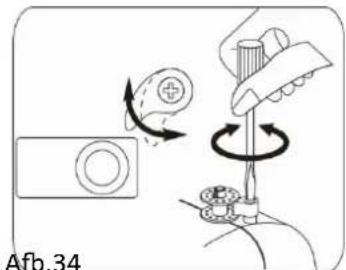

spoelopwindpen naar links. (Afb.33) Opmerking: U kunt de positie van de spoelopwindstop een beetje aanpassen met een schroevendraaier, om de dikte van de spoeldraad te veranderen. Gebruik de schroevendraaier op de juiste manier. Draai de schroef een klein beetje, draai de schroef er nooit helemaal vanaf! (Afb.34) Afb.27 Afb.28 Afb.29 Afb.30 Afb.31 Afb.32 Afb.33 Afb.34 STEKEN AANPASSEN

1. Zoals aangegeven in de Fig. A, de normale steek moet een gelijkmatige boven- en onderdraad hebben,

geen van beiden mag te strak of te los zitten. (① = Bovendraad; ② = Doek; ③ = Onderdraad) Fig.A

2. Als de onderdraad er uit ziet als een rechte lijn (Fig.B), geeft dit aan dat de bovendraad te los zit. Draai de

bovendraad-spanningsknop naar een hoger cijfer om de spanning te verhogen en normale steken te krijgen.- 55 - Fig.B

3. Als de bovendraad er uit ziet als een rechte lijn (Fig.C), geeft dit aan dat de bovendraad te strak zit. Draai

de bovendraad-spanningsknop naar een lager cijfer om de spanning te verlagen en normale steken te krijgen. Fig.C

GEPASTE KLEDING OM TE NAAIEN

Voorstelling van te naaien doek

Specificaties van stof Katoen/Linne

Zijde/Wol Polyester Elastiek Normaal

Naaidoeltreffendheid: √：betekent eenvoudig te naaien ×：betekent moeilijk te naaien △：betekent niet soepel te naaien Opmerking:

1. Bepaling van de stofdikte:

Dun (stof): twee lagen van stofdikte < 0,35mm; Dik (stof): twee lagen van stofdikte < 0,8mm; Normaal (stof): twee lagen van stofdikte ≥ 0,35mm en ≤ 0,8mm.

2. Bepaling van elastische doek:

Als de doek, met een afmeting van „100 mm x 30 mm“, tot meer dan 106 mm wordt uitgetrokken bij een spankracht van 0,5 kg, dan is de doek elastisch, anders is het inelastisch.

3. Harde stof: zoals jeans, fijne canvas, etc.

4. Zachte stof: zoals handdoek, stofdoek, etc.

1. Zorg dat er zich stof onder de naald bevindt wanneer de machine in werking is en de naald beweegt,

anders zal de machine vastlopen en zal de draad vast komen te zitten.

2. Draai het handwiel 2 tot 3 keer met de hand om te testen of het gladjes loopt of niet voor de start van de

machine. De richting waarin het handwiel moet worden gedraaid moet dezelfde zijn als de pijlrichting op het handwiel.- 56 -

3. Zorg dat de machine op een juiste manier van draad is voorzien (vergeet geen stappen of gebruik geen

4. Naai niet op kleding met een hoge elasticiteit, te dunne (zoals zijde) of de dikke stof en volg de

aanwijzingen voor de toepasselijke doek.

5. Als de machine vast raakt of blokkeert als gevolg van verkeerd gebruik, moet u het voetpedaal loslaten en

Vóór de levering worden onze apparaten streng gecontroleerd. Indien het toestel ondanks alle zorg bij de productie of tijdens het transport beschadigd werd, moet u het naar de handelaar terugbrengen. Naast het wettelijke recht op waarborg heeft de klant recht op de volgende garantieclaim: Wij geven een garantie van 2 jaar op het toestel, te beginnen met de koopdatum. Indien u een defect product heeft, kunt u rechtstreeks terug gaan naar het aankooppunt. Gebreken die het gevolg zijn van ondeskundig gebruik van het toestel, fouten tijdens ingrepen en reparaties door derden of door de inbouw van vreemde onderdelen, vallen niet onder deze garantie. Bewaar altijd uw aankoopnota, zonder aankoopnota kunt u geen aanspraak maken op enige vorm van garantie. Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing vervalt het recht op garantie. Voor vervolgschade die hieruit ontstaat kunnen wij niet verantwoordelijk gehouden worden. Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsvoorschriften zijn wij niet aansprakelijk. In dergelijke gevallen vervalt iedere aanspraak op garantie. Schade aan accessoires of onderdelen betekend niet dat het gehele apparaat zal worden vervangen. Afgebroken glazen of kunststof onderdelen of accessoires vallen niet onder de garantie en zullen tegen vergoeding vervangen kunnen worden. Defecten aan hulpstukken of aan slijtage onderhevige onderdelen, alsmede reiniging, onderhoud of de vervanging van slijtende delen vallen niet onder de garantie en zullen dus in rekening gebracht worden. MILIEUVRIENDELIJKE AFVALVERWERKING Recycling – Europese Richtlijn 2012/19/EU Deze markering betekent dat dit product niet samen met ander huishoudelijk afval mag worden afgedankt. Om het milieu en de volksgezondheid niet in gevaar te brengen en het hergebruik van grondstoffen te bevorderen, moet dit product op verantwoordelijke wijze worden afgevoerd. Lever verbruikte apparatuur a.u.b. in bij de hiervoor bestemde inzamelpunten of bij de winkel waar het product was aangeschaft. Zij zullen dit product accepteren voor milieuvriendelijke afvalverwerking. Emerio Holland B.V. Zomervaart 1A 2033 DA Haarlem The Netherlands Klantendienst: T: +31(0)23 3034369 E: info.nl@emerio.eu
