GEBRUIKSAANWIJZING GTMM13 Ferrex

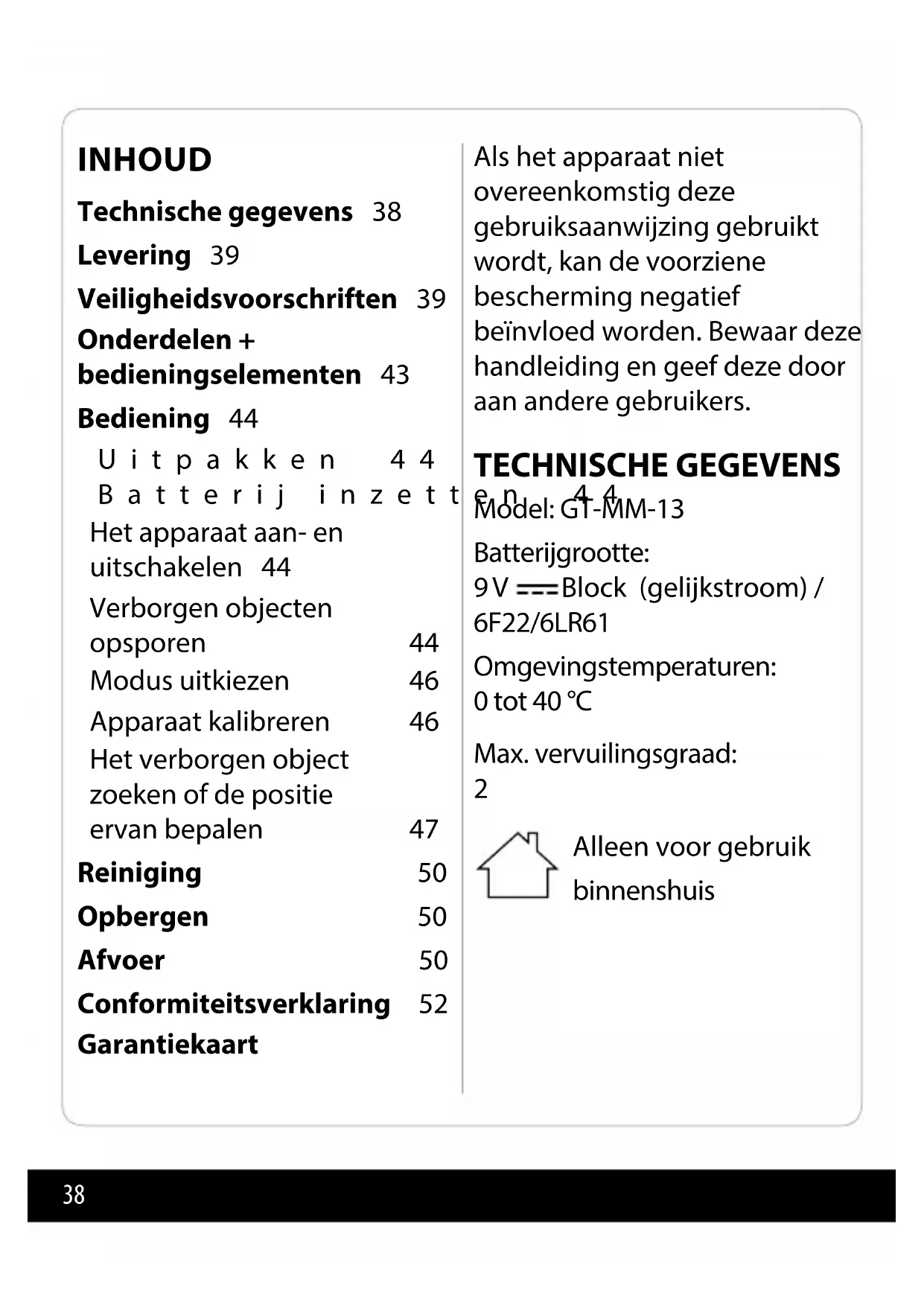

Alleen voor gebruik binnenshuis INHOUD Technische gegevens 38 Levering 39 Veiligheidsvoorschriften 39 Onderdelen + bedieningselementen 43 Bediening 44 Uitpakken 44 Batterij inzetten 44 Het apparaat aan- en uitschakelen 44 Verborgen objecten opsporen 44 Modus uitkiezen 46 Apparaat kalibreren 46 Het verborgen object zoeken of de positie ervan bepalen 47 Reiniging 50 Opbergen 50 Afvoer 50 Conformiteitsverklaring 52 Garantiekaart39 Omdat onze producten voortdurend verder worden ontwikkeld en verbeterd, zijn veranderingen in design en technische veranderingen mogelijk. Deze gebruiksaanwijzing kan ook als pdf-bestand van onze homepage www.gt-support.de worden gedownload. LEVERING Multidetector 1 x 9 V blokbatterij / 6F22/6LR61 Gebruiksaanwijzing met garantiebewijs VEILIGHEIDS- VOORSCHRIFTEN Lees de volgende aanwijzingen aandachtig door en bewaar deze gebruiksaanwijzing, voor het geval u later iets wilt nalezen. Als u het artikel aan iemand anders doorgeeft, geef dan ook deze gebruiksaanwijzing mee. Waarschuwing! Bij het gebruik van op batterijen aangedreven apparaten moeten ter bescherming tegen brandgevaar en tevens tegen lichamelijk letsel en zaakschade enkele fundamentele veiligheidsmaatregelen, inclusief de volgende voorschriften worden nageleefd. Houd uw werkruimte in orde!

• Wanorde in de werkruimte leidt tot ongevalsrisico’s. Houd rekening met omgevingsinvloeden!

• Stel het apparaat niet bloot aan regen. Gebruik het apparaat niet in een vochtige of natte omgeving.

• Dit artikel kan door kinderen vanaf 8 jaar en ouder, en tevens door personen met verminderden fysieke, sensorische of mentale capaciteiten of een gebrek40 zoals ze in de handleiding zijn beschreven. Controleer uw apparaat op beschadigingen!

• Controleer het apparaat voor het werk op beschadigingen. Controleer of het apparaat naar behoren zal functioneren. Gebruik het apparaat niet, als enig onderdeel defect is. Bewaar uw apparaten op een veilige plaats!

• Ongebruikte apparaten en batterijen moeten op een droge plaats worden bewaard die niet bereikbaar is voor kinderen. Reparaties

• Dit apparaat beantwoordt aan de betre ende veiligheidsvoorschriften. Reparaties mogen alleen door bevoegde vakmensen en met originele reserveonderdelen worden uitgevoerd, anders bestaat er mogelijk gevaar voor ongelukken voor de gebruiker. aan ervaring en kennis worden gebruikt, mits er toezicht op hen wordt gehouden, of als zij instructies hebben gekregen over het veilige gebruik van het artikel en ze de eventuele gevaren die daaruit kunnen ontstaan, begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen dit artikel niet zonder toezicht reinigen of er gebruikersonderhoud aan plegen.

• Laat kinderen of hulpbehoevende personen zonder toezicht geen elektrische apparaten gebruiken.

• Bewaar het verpakkingsmateriaal buiten de reikwijdte van kinderen. Er bestaat verstikkingsgevaar. Waarschuwing! Gebruik het meetapparaat alleen voor werkzaamheden die overeenkomen met het voorgeschreven gebruik,41 Aanwijzingen voor de batterijen

• Laad de batterijen nooit opnieuw op! Explosiegevaar!

• Houd nieuwe en gebruikte batterijen uit de buurt van kinderen. Gooi de batterijen niet in het vuur, sluit ze niet kort en demonteer ze niet.

• Let bij het plaatsen op de juiste polariteit.

• Reinig de batterij- en apparaatcontacten zo nodig voordat u de batterijen plaatst.

• Verwijder lege batterijen onmiddellijk uit het apparaat! Verhoogd leeglooprisico!

• Stel de batterijen niet bloot aan extreme omstandigheden zoals radiatoren, zonneschijn! Verhoogd leeglooprisico!

• Vermijd contact van batterijvloeistof met huid, ogen en slijmvliezen. Spoel bij contact de getro en gebieden onmiddellijk overvloedig met veel schoon water en raadpleeg onmiddellijk een arts.

• Let op. Explosiegevaar bij ondeskundig vervangen van de batterij. Vervang alleen door hetzelfde of een gelijkwaardig batterijtype.

• Batterijen kunnen levensgevaarlijk zijn als ze worden ingeslikt. Als u vermoedt dat een batterij werd ingeslikt of op een andere manier in het lichaam is terechtgekomen, dient u onmiddellijk medische hulp in te roepen.

• Verwijder de batterijen uit het apparaat wanneer u het langere tijd niet gebruikt.42 – Zeer dikke wanden – Zeer diep liggende stroomleidingen of pijpen – Met metaal beklede wanden – Zeer vochtige omstandigheden – Afgeschermde kabels – Elektrostatische oplading – Test het apparaat vóór gebruik altijd door een bekende leiding of elektriciteitsleiding te identi ceren. – Informeer in twijfelgevallen altijd bij een erkende aannemer. Let op! De multisensor is ontworpen voor gebruik in het privéhuishouden. Voor bedrijfsmatig gebruik in werkplaatsen etc. is deze ongeschikt. Extra veiligheidsaanwijzingen voor buis- en stroomleidingdetectoren

• Gebruik het gereedschap niet, om wisselspanning in niet geïsoleerde resp. vrij liggende leidingen vast te stellen.

• Gebruik het apparaat niet als vervanging voor een voltmeter.

• Het moet u duidelijk zijn, dat het apparaat misschien niet altijd alle pijpen en leidingen goed herkent.

• Oefen tijdens de plaatsbepaling geen extra druk uit op de sensor.

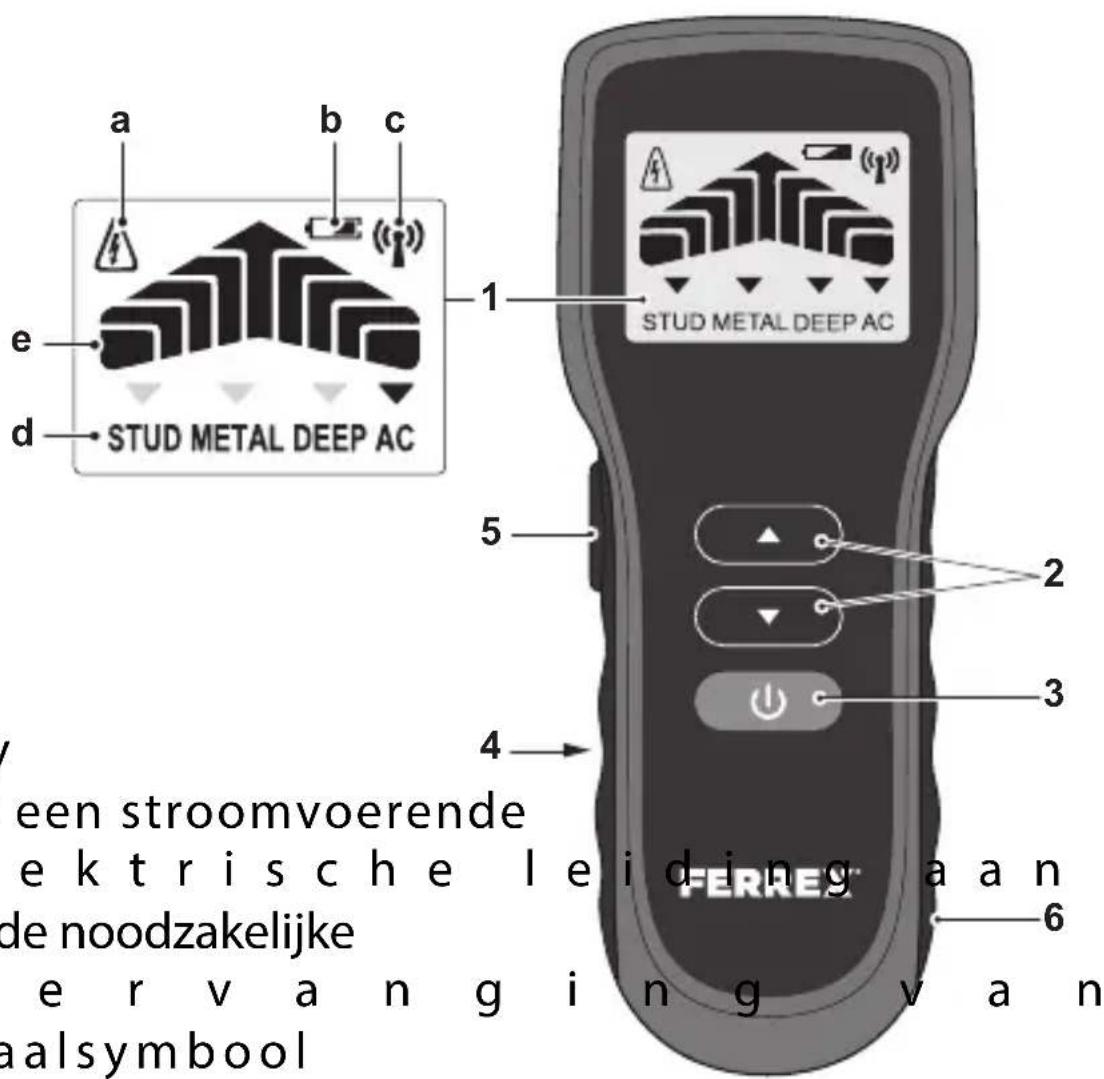

• De volgende omstandigheden kunnen onnauwkeurige resultaten veroorzaken: – Zwakke batterij – Dikke wanden met dunne buizen of stroomleidingen43 ONDERDELEN + BEDIENINGSELEMENTEN

a Geeft een stroomvoerende elektrische leiding aan b Geeft de noodzakelijke vervanging van de batterij aan c Signaalsymbool d Modusindicator e Balkindicator afstand tot het object

4. Batterijvak (achterkant)

6. Geïntegreerde markeerstift

2. Plaats de batterij in het

batterijvak. Let bij het plaatsen op de juiste polariteit.

3. Sluit het batterijvak.

VERWIJZING: De batterijtoestandsindicator 1b verschijnt op het display als de batterij moet worden vervangen. Het apparaat aan- en uitschakelen

• Druk op de toets ON/OFF om het apparaat in- en uit te schakelen. Na 60 seconden zonder invoer schakelt het apparaat automatisch uit. Verborgen objecten opsporen Let op! Om personen- of zaakschades te vermijden, moet het volgende beslist worden nageleefd: – Balken en draagbalken worden op regelmatige afstanden in het metselwerk geplaatst. Bepaal de afstand tussen de balken of draagbalken, voordat u BEDIENING Uitpakken

• Neem alle onderdelen uit de verpakking en controleer of de omvang van de levering compleet en niet beschadigd is. Neem eventueel contact op met het op het garantiebewijs aangegeven serviceadres.

• Verwijder zorgvuldig al het verpakkingsmateriaal.

• Verwijder de beschermende lm. Houd kinderen uit de buurt van het verpakkingsmateriaal. Bij inslikken bestaat er verstikkingsgevaar. Let er ook op, dat de zak van de verpakking niet over het hoofd getrokken wordt. Batterij inzetten U hebt een 9 volt blokbatterij nodig van de grootte 6F22 (bij de levering inbegrepen).

Open het batterijvak aan de achterkant van het apparaat.45 werkzaamheden aan het muurwerk uitvoert. – Onregelmatigheden in de afstanden duiden bijvoorbeeld op elektrische leidingen of waterleidingen. – Afhankelijk van de toestand van de oppervlakken kunnen er meetfouten optreden. – Als u wat opspoort, moet u steeds controleren of dit eventueel een elektrische leiding is. – Als het bliksemsymbool op het display verschijnt, betreft het een stroomvoerende elektrische leiding. – Statische opladingen kunnen het detectiebereik van een elektrische leiding met maximaal 30 cm vergroten. – Werk in dit gedeelte niet aan het muurwerk. – Werkzaamheden in het gebied van elektrische leidingen zijn alleen toegestaan, als voordat het werk begint gewaarborgd is, dat de stroomtoevoer naar de betre ende leidingen onderbroken is. – Het geregistreerde object kan afhankelijk van de diepte breder of smaller zijn, dan het display aangeeft. – Markeer steeds het begin en het einde van het object. Het midden tussen de beide markeringen is dan het midden van het object. U kunt de volgende objecten (materialen) met het apparaat opsporen:

• hout/balken (STUD), maximale plaatsbepalingsdiepte 25 mm

• metaal (METAL), maximale plaatsbepalingsdiepte 40 mm

met de instelling DEEP kunnen bijzonder diep liggende balken/ hout en metalen delen worden gepeild (max. plaatsbepalingsdiepte 45 mm)

• elektrische leidingen (AC), maximale plaatsbepalingsdiepte 70 mm46 Modus uitkiezen

) om de gewenste modus uit te kiezen STUD > METAL > DEEP > AC Apparaat kalibreren Het apparaat moet worden gekalibreerd op de eigenschappen van het lichaam (wand, vloer, plafond:

• voor het begin van elke zoekactie

• regelmatig tijdens een zoekproces (telkens na 60 seconden) VERWIJZING: De hernieuwde kalibratie na 60 seconden is nodig, om het optreden van meetfouten te verminderen.

1. Houd het apparaat tegen

het oppervlak (kies een plaats, waar zich met grote waarschijnlijkheid geen gezocht object bevindt).

2. Druk de kalibratieknop

5 in en houd de knop ingedrukt (1 korte pieptoon is te horen). Beweeg het apparaat niet terwijl u dit doet. 2 korte pieptonen bevestigen de geslaagde kalibrering.

Houd de toets nog ingedrukt en start de zoekprocedure. Tip:

• De kalibreertoets moet tijdens het gehele zoekproces (kalibreren en zoeken) continu ingedrukt worden gehouden.

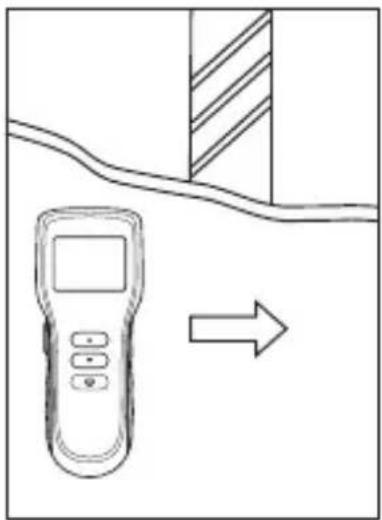

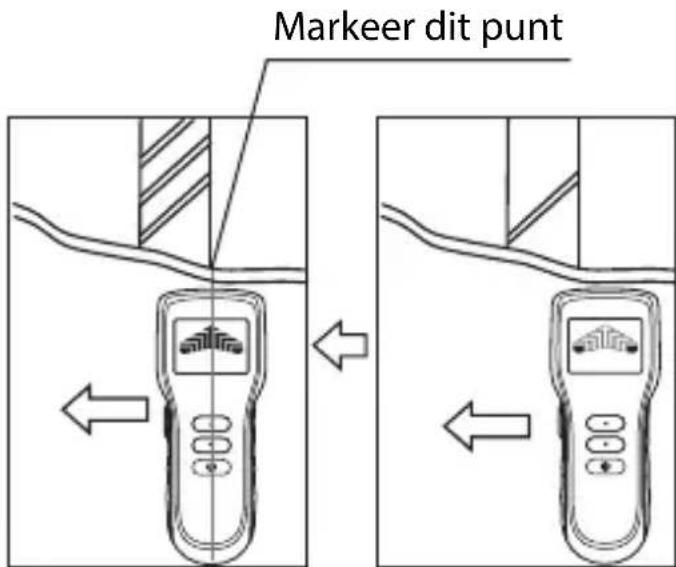

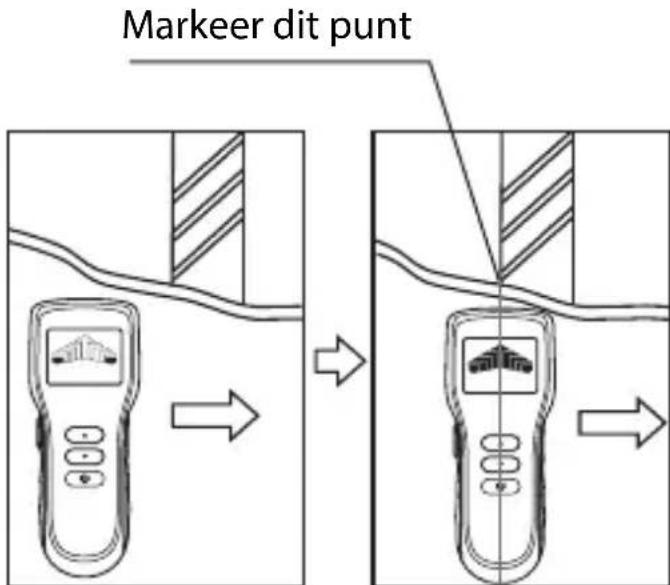

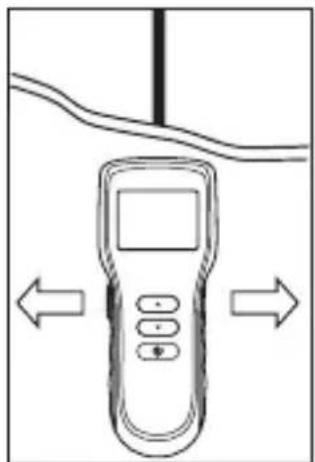

• Als u te dicht op het object of direct op het object kalibreert kan de ijking mislukken. In dit geval toont het display het symbool „ “ en klinkt er een lange pieptoon. Dan moet u het apparaat weer opnieuw inschakelen, om de ijking te starten. Houd het apparaat dit maal enige centimeters verder naar rechts of links van het vorige oppervlak.47 Het verborgen object zoeken of de positie ervan bepalen De zoek- resp. plaatsbepalingsprocedure is in alle 4 modi gelijk en wordt aan de hand van de afbeeldingen verduidelijkt. Het gevonden object moet steeds twee maal met het apparaat worden overkruist. De overkruising gebeurt hierbij in tegengestelde richtingen. Na de ijking schuift u het apparaat langzaam in horizontale richting langs de wand (zie afbeelding). U mag het apparaat niet optillen of kantelen. a) Het display geeft alleen de modus aan of max. 1 balk = geen object in de buurt. Als u het gezochte object nadert, wordt de eerste balk in het LCD-display opgevuld. Bij een volledig staafdiagram, zet u op dit punt een markering (zie afbeelding). b) Toenemende balkweergave in het display = het apparaat nadert het object c) Volledige balkweergave in het display met continue pieptoon = het apparaat bevindt zich bij het begin van het object Markeer dit punt48 Beweeg het apparaat verder in dezelfde richting tot er geen balken meer op het scherm verschijnen. Dan beweegt. u het apparaat in de tegengestelde richting, om de andere hoek van het voorwerp te markeren. Zet de markering daar, waar het diagram volledig is opgevuld (zie afbeeldingen). Markeer dit punt Het gezochte object bevindt zich tussen de beide aangegeven markeringen. VERWIJZING: Het kan nuttig zijn om het zoeken naar objecten te herhalen met een 90° gedraaide zoekrichting om de reikwijdte van het gezochte object te bepalen. Parallel aan het apparaat lopende metalen steunbalken kunnen de sensor in het apparaat storen. Als er voortdurend maar 1 balk wordt weergegeven, betekent dit niet, dat er een object werd opgespoord. Alleen als het apparaat volledige balken laat zien en er een continue pieptoon klinkt, kunt u er zeker van zijn, dat u een object hebt opgespoord. Draai bij het lokaliseren van elektrische leidingen het apparaat 90 ° en meet opnieuw.49 In AC-modus worden alleen onder spanning staande elektrische leidingen weergegeven. Naast de balkweergave wordt dan het bliksemsymbool

weergegeven. Onder spanning staande leidingen die onder houten oppervlakken of gipsplaat liggen, kunnen een onjuist resultaat opleveren. Koppel in dit geval de voeding los, kalibreer de sensor en gebruik de modus DEEP om de dode kabel te lokaliseren. Als u weet, dat op een bepaalde plaats leidingen lopen, maar u deze niet met het apparaat in de AC-modus kunt vinden, gebruikt u de modus METAL. Elektrische leidingen kunnen door metalen bekledingen worden afgeschermd. Dicht bij elkaar lopende balken en stroomvoerende elektrische leidingen kunnen het eenduidige opsporen van de afzonderlijke objecten belemmeren. Het apparaat meet in de DEEP- modus ook verborgen stijlen, latten en metaal in wanden tot een diepte van 45 mm. Hier wordt de aanwezigheid van stijlen, latten en metaal herkend. Er kan echter geen onderscheid worden gemaakt tussen hout en metaal.50 REINIGING De multidetector is onderhoudsvrij. Reinig het apparaat met een droge of licht bevochtigde doek. OPBERGEN

• Bewaar het apparaat op een droge en vorstvrije plaats, buiten het bereik van kinderen.

• Verwijder de batterijen, als u de multidetector gedurende een langere tijd niet gebruikt. AFVOER Verpakking afvoeren Gooi de verpakking soort bij soort weg. Leg karton en kartonnen dozen bij het oud papier en breng folie naar de inzameling van herbruikbare materialen. Weggooien van oude apparaten Oude apparaten mogen niet bij het huisvuil! Het symbool met de doorstreepte vuilnisbak betekent dat elektrische en elektronische apparaten niet samen met het huisvuil mogen worden weggegooid. Consumenten zijn wettelijk verplicht elektrische en elektronische apparaten aan het einde van hun levensduur gescheiden van ongesorteerd huishoudelijk afval in te leveren. Dit garandeert dat de recycling op een milieuvriendelijke en grondstofbesparende manier wordt uitgevoerd. Batterijen en accu’s die niet vast in het elektrische of elektronische apparaat zijn ingesloten en die kunnen worden verwijderd zonder51 te worden vernietigd dienen van de apparaten te worden gescheiden voordat u het apparaat inlevert bij een inzamelpunt en naar een aangewezen verwijderingspunt brengt. Hetzelfde geldt voor lampen die uit het apparaat kunnen worden verwijderd zonder te worden vernietigd. Eigenaars van elektrische en elektronische apparaten van particuliere huishoudens kunnen deze inleveren bij de inzamelpunten van de overheidsinstanties voor afvalbeheer of bij de door de fabrikanten of distributeurs opgezette inzamelpunten. Het inleveren van oude apparaten is gratis. In het algemeen zijn de distributeurs verplicht ervoor te zorgen dat oude apparaten kosteloos worden teruggenomen door geschikte terugnamefaciliteiten binnen een redelijke afstand ter beschikking te stellen. Consumenten hebben de mogelijkheid een oud apparaat gratis terug te brengen naar een distributeur die verplicht is het terug te nemen indien u een gelijkwaardig nieuw apparaat met in wezen dezelfde functie koopt. Deze mogelijkheid bestaat ook voor leveringen aan een particulier huishouden. Batterijen en accu’s mogen niet samen met het huisvuil worden afgevoerd! De consumenten zijn wettelijk verplicht alle batterijen of accu’s, of ze nu schadelijke sto en bevatten of niet, naar een inzamelpunt in hun gemeente of naar een detailhandelaar te brengen zodat ze op een milieuvriendelijke manier kunnen worden52 verwijderd en waardevolle grondsto en kunnen worden teruggewonnen. Batterijen en accu’s die niet vast in het elektrische of elektronische apparaat zijn ingesloten en die kunnen worden verwijderd zonder te worden vernietigd dienen van de apparaten te worden gescheiden voordat u het apparaat inlevert bij een inzamelpunt en naar een aangewezen verwijderingspunt brengt , zie Batterij inzetten. Breng batterijen en accu’s alleen binnen als ze leeg zijn. CONFORMITEITS- VERKLARING De conformiteit van het product met de wettelijk voorgeschreven normen wordt gewaarborgd. De volledige conformiteitsverklaring vindt u op het internet op www.gt-support.deGARANTIEKAART (vanaf de aankoopdatum (houd aankoopbewijs)) Artikel: Multidetector GT-MM-13 (Art. 7631) Handelaar Verkocht door ALDI- liaal: Straat: Postcode/plaats: Koper Naam van de koper: Straat: Postcode/plaats: E-mail: (Voor statusmeldingen in verband met reparatie) Handtekening: Garantievoorwaarden Het door u gekochte product werd met de grootste zorg en onder voortdurende productiebewaking gefabriceerd. De garantietermijn bedraagt 3 jaar en begint op de dag van aankoop.

1. Mocht het apparaat ondanks zorgvuldige vervaardigingen

controleprocedures eens uitvallen, dan neemt u contact op met ons servicecenter.

2. Richt u voor alle vragen om nadere inlichtingen en bestellingen

van vervangen onderdelen telefonisch tot ons servicecenter.3. We bieden garantie overeenkomstig de wettelijke/landspecifi eke bepalingen (bewijs door rekening). Beschadigingen die op natuurlijke slijtage, overbelasting of onjuiste behandeling zijn terug te voeren, blijven van de garantie uitgesloten. Neem in geval van een klacht vooraf telefonisch contact op met de service-hotline: [phone] Daar zal men u graag omtrent de verdere procedure informeren. Zend uw artikel NIET ongevraagd in! Bewaar de kassabon als bewijs voor de aankoop. Deze garantie geldt niet in geval van beschadigingen, die door ongevallen, onjuist gebruik en/of overmacht zijn ontstaan. In geval van garantie wendt u zich tot onze service-hotline: Globaltronics Service Center c/o teknihall Benelux bvba, Brusselstraat 33 2321 Meer, BELGIË De garantieclaim vervalt als blijkt dat onbevoegden op de een of andere wijze ingrepen aan dit apparaat hebben uitgevoerd. Mocht het apparaat naar ons serviceadres worden gestuurd, dan moet u erop letten dat dit gebeurt in een geschikte verpakking. Wij zijn niet verantwoordelijk voor schade tijdens het transport. PO51032357 36/2024Globaltronics Service Center c/o teknihall Benelux bvba Brusselstraat 33 2321 MEER
