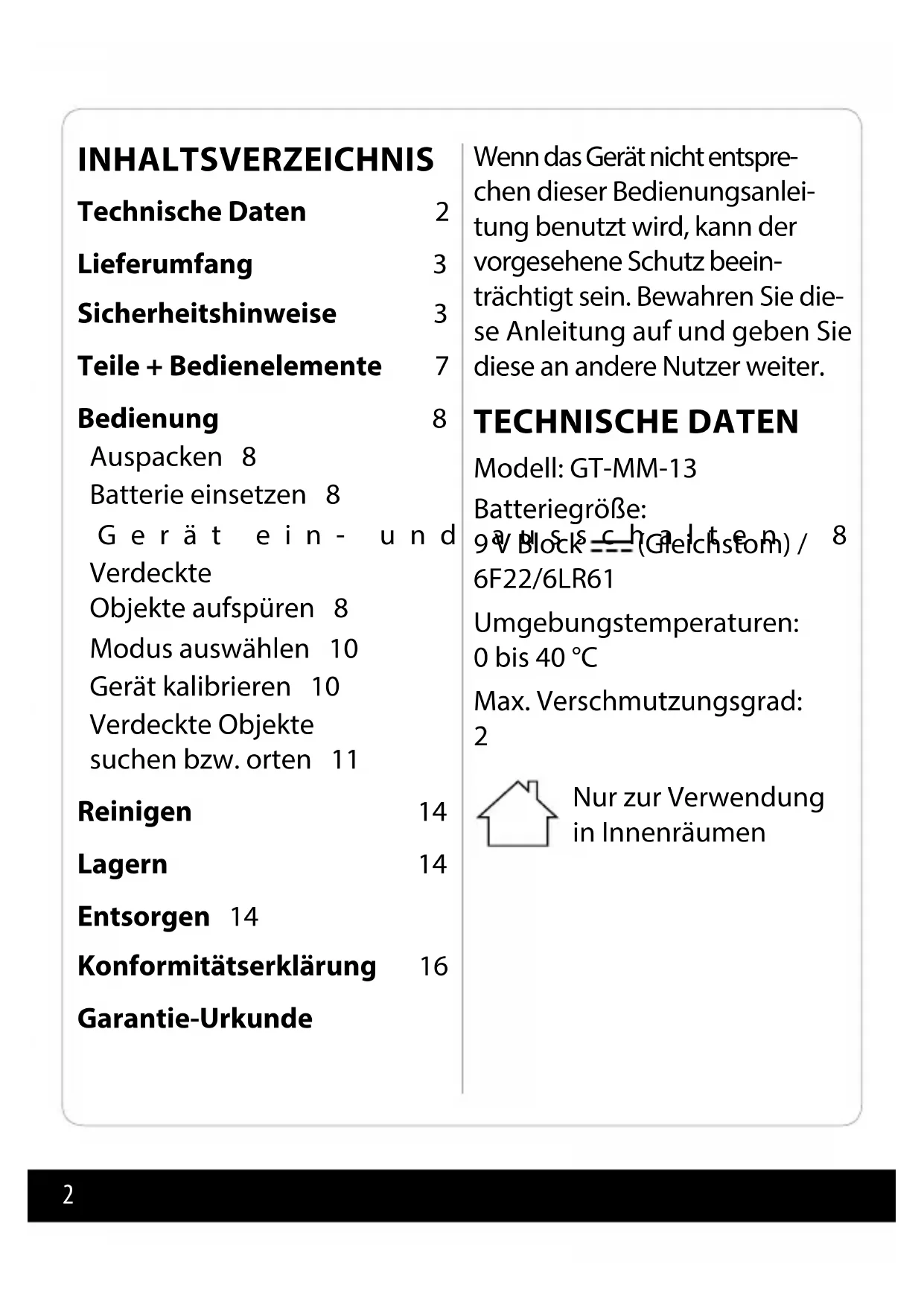

BEDIENUNGSANLEITUNG GTMM13 Ferrex

Sicherheitshinweise 3

Teile + Bedienelemente 7

Bedienung 8

Auspacken 8

Batterie einsetzen 8

Gerät ein- und

Verdeckte

Objekte aufspüren 8

Modus auswählen 10

Gerät kalibrieren 10

Verdeckte Objekte

suchen bzw. orten 11

Reinigen 14

Lagern 14

Entsorgen 14

Konformitätserklärung 16

Garantie-Urkunde

Wenn das Gerät nicht entsprechen dieser Bedienungsanleitung benutzt wird, kann der vorgesehene Schutz beeinträchtigt sein. Bewahren Sie diese Anleitung auf und geben Sie diese an andere Nutzer weiter.

TECHNISCHE DATEN

Modell: GT-MM-13

Batteriegröße:

9 V Block = (Gleichstom) / 8

6F22/6LR61

Umgebungstemperaturen:

0 bis 40 °C

Max. Verschmutzungsgrad:

2

Nur zur Verwendung in Innenräumen

Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich. Diese Bedienungsanleitung kann auch als PDF-Datei von unserer Homepage www.gt-support.de heruntergeladen werden.

LIEFERUMFANG

Multi-Sensor

9 V = Blockbatterie der

Größe 6F22 / 6LR61

Bedienungsanleitung/

Garantiekarte

SICHERHEITSHINWEISE

Lesen Sie die folgenden Hinweise aufmerksam durch und bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten.

Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Bedienungsanleitung mit.

Warnung! Bei der Verwendung von batteriebetriebenen Geräten sind zum Schutz gegen Feuergefahr sowie gegen Körper – und Sachschäden grundlegende Sicherheitsmaßnahmen, einschließlich der folgenden Vorschriften zu beachten.

Halten Sie Ihren Arbeitsbereich in Ordnung!

- Unordnung im Arbeitsbereich führt zu Unfallgefahren.

Berücksichtigen Sie Umgebungseinfl üsse!

- Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in einer feuchten oder nassen Umgebung.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder

Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Lassen Sie Kinder oder hilfsbedürftige Personen nicht unbeaufsichtigt elektrische Geräte benutzen.
• Bewahren Sie das Verpackungsmaterial außerhalb der Reichweite von Kindern auf. Es besteht Erstickungsgefahr.

Warnung! Verwenden Sie das Messgerät nur für Arbeiten, die der bestimmungsgemäßen Verwendung entsprechen, wie sie in der Anleitung beschrieben ist.

Kontrollieren Sie Ihr Gerät auf Beschädigungen!

- Überprüfen Sie das Gerät vor der Arbeit auf Beschädigungen. Vergewissern Sie sich, dass das Gerät ordnungsgemäß funktionieren wird. Benutzen Sie das Gerät nicht, wenn irgendein Teil defekt ist.

Bewahren Sie Ihre Geräte sicher auf!

- Unbenutzte Geräte und Batterien sind an einem trockenen, für Kinder nicht erreichbaren Ort aufzubewahren.

Reparaturen

- Dieses Gerät entspricht den einschlägigen Sicherheitsvorschriften. Reparaturen sind nur von autorisierten Fachkräften und mit Original-Ersatzteilen vorzunehmen, andernfalls kann Unfallgefahr für den Betreiber entstehen.

Batteriehinweise

• Laden Sie Batterien niemals wieder auf! Explosionsgefahr!
• Halten Sie neue und gebrauchte Batterien von Kindern fern, werfen Sie sie nicht ins Feuer, schließen Sie sie nicht kurz und nehmen Sie sie nicht auseinander.
• Achten Sie beim Einlegen auf die richtige Polarität.
• Reinigen Sie die Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf.
• Entfernen Sie erschöpfte Batterien umgehend aus dem Gerät ! Erhöhte Auslaufgefahr!
• Setzen Sie Batterien keinen extremen Bedingungen aus, wie z. B. Heizkörpern, Sonnenschein! Erhöhte Auslaufgefahr!
• Vermeiden Sie den Kontakt der Batteriefl üssigkeit mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt die betroffenen Stellen sofort mit reichlich klarem

Wasser und suchen Sie umgehend einen Arzt auf.

- Achtung! Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Ersatz nur durch denselben oder einen gleichwertigen Batterietyp.

- Batterien können bei Verschlucken lebensgefährlich sein. Wenn Sie vermuten, dass eine Batterie verschluckt wurde oder auf andere Weise in den Körper gelangt ist, nehmen Sie sofort medizinische Hilfe in Anspruch.

- Entfernen Sie die Batterien bei längerer Nichtverwendung aus dem Gerät.

Zusätzliche Sicherheitsanweisungen für Rohr- und Stromleitungsdetektoren

- Verwenden Sie das Werkzeug nicht, um Wechselspannung in nicht isolierten bzw. freiliegenden Leitungen festzustellen.

• Verwenden Sie das Gerät nicht als Ersatz für ein Voltmeter.
• Seien Sie sich darüber im klaren, dass das Gerät möglicherweise nicht immer alle Rohre und Leitungen richtig erkennt.
• Üben Sie während der Or- tung keinen zusätzlichen Druck auf den Sensor aus.
• Folgende Bedingungen können ungenaue Ergebnisse verursachen:
  – Schwache Batterie
  – Dicke Wände mit dünnen Rohren oder Stromleitungen
  – Sehr dicke Wände
  – Sehr tief liegende Stromleitungen oder Rohre
  – Mit Metall verkleidete Wände

– Sehr feuchte Bedingungen
- Abgeschirmte Kabel
– Elektrostatische Aufl adung
- Testen Sie das Gerät vor dem Gebrauch stets dadurch, dass Sie ein bekanntes Rohr bzw. eine bekannte Stromleitung erkennen lassen.
– Fragen Sie in Zweifelsfällen immer einen qualifi -zierten Bauunternehmer.

ACHTUNG! Das Messgerät ist für die Verwendung im Privathaushalt konzipiert.

Für den gewerblichen Ein- satz in Werkstätten, etc. ist es ungeeignet.

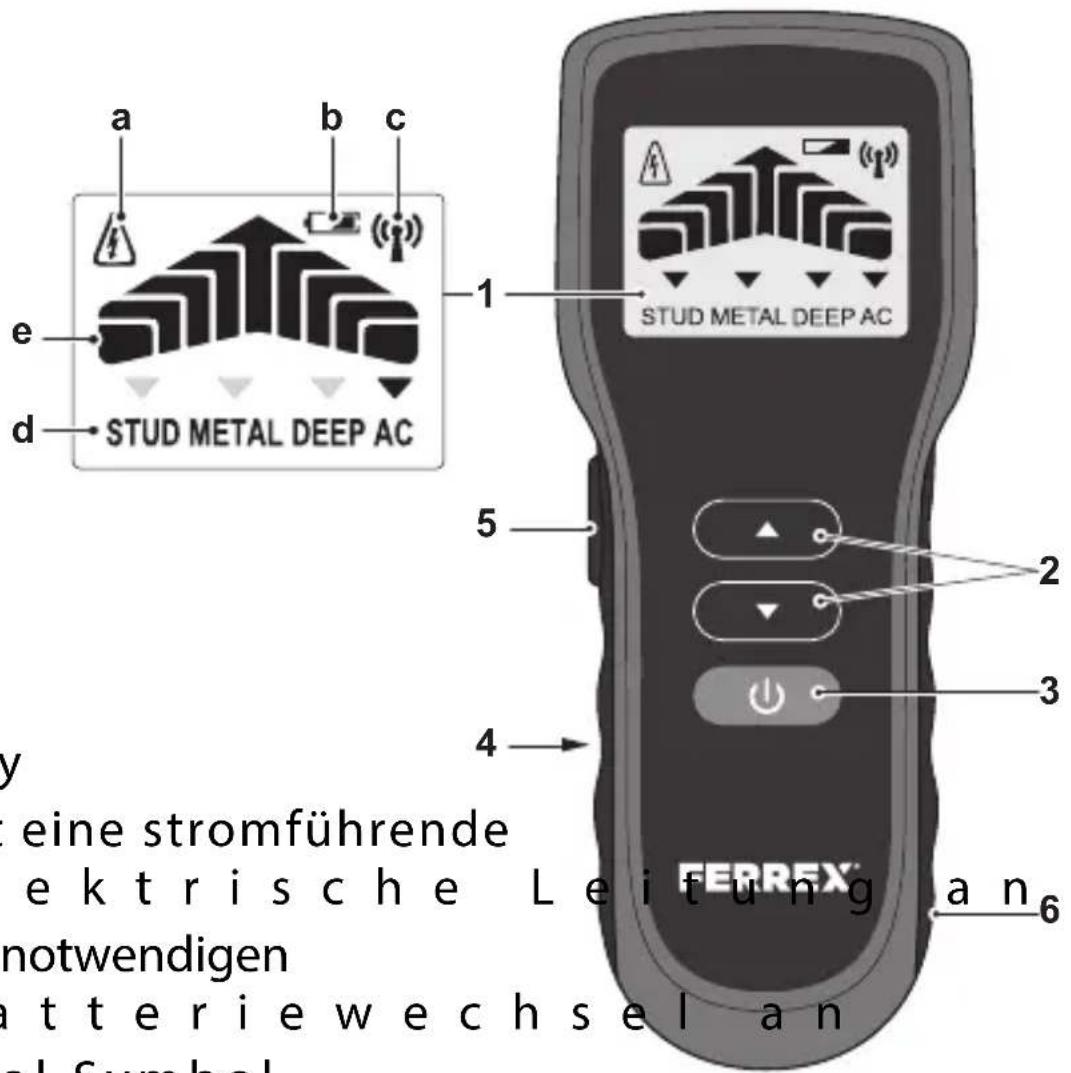

TEILE + BEDIENELEMENTE

a b c e d STUD METAL DEEP AC 1 STUD METAL DEEP AC 5 2 3 4 FERREX® an6 y eine stromführende ektrische Leitung an notwendigen atteriewechsel an al Symbol

1. Display

a Zeigt eine stromführende

elektrische Leitung

a n6

b Zeigt notwendigen

Batteriewechsel an

c Signal Symbol

d Modus Anzeige

e Balkenanzeige Entfernung zum Objekt

1. Modus-Tasten (▲/▼)

2. Taste EIN/AUS (⏻)

3. Batteriefachdeckel (Geräterückseite)

4. Kalibrierungstaste

5. Integrierter Markierstift

BEDIENUNG

Auspacken

• Nehmen Sie alle Teile aus der Verpackung und prüfen Sie, ob der Lieferumfang vollständig und unbeschädigt ist.
  Wenden Sie sich ggf. an die auf der Garantiekarte angegebene Serviceadresse.
• Entfernen Sie sorgfältig sämtliches Verpackungsmaterial.
  • Ziehen Sie die Schutzfolie ab.

Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr. Achten Sie auch darauf, dass der Verpackungsbeutel nicht über den Kopf gestülpt wird.

Batterie einsetzen

Sie benötigen eine 9 Volt Block-batterie der Größe 6F22 (im Lieferumfang enthalten).

1. Öff nen Sie das Batteriefach auf der Rückseite des Gerätes.

2. Setzen Sie die Batterie in das Batteriefach ein. Achten Sie beim Einsetzen auf korrekte Polarität.

3. Schließen Sie das Batteriefach.

HINWEIS: Die Batteriezustandsanzeige 1b erscheint im Display wenn die Batterie gewechselt werden soll.

Gerät ein- und ausschalten

1. Drücken Sie die Taste EIN/AUS um das Gerät ein- und auszuschalten.

Nach 60 Sekunden ohne Eingabe schaltet sich das Gerät automatisch ab.

Verdeckte Objekte aufspüren

ACHTUNG! Um Personen- oder Sachschäden zu vermeiden, ist unbedingt Folgendes zu beachten:

- Balken bzw. Träger werden in regelmäßigen Abständen im Mauerwerk verbaut. Ermitteln Sie den Abstand

der Balken bzw. Träger, bevor Sie Arbeiten am Mauerwerk durchführen.

• Unregelmäßigkeiten in den Abständen deuten z. B. auf elektrische Leitungen oder Wasserleitungen hin.
• In Abhängigkeit von der Oberflächenbeschaffenheit kann es zu Messfehlern kommen.
• Wenn Sie etwas aufspüren, prüfen Sie stets, ob es sich eventuell um eine elektrische Leitung handelt.

• Wenn das Blitzsymbol im Display erscheint, handelt es sich um eine stromführende elektrische Leitung.

• Statische nen den Erfassungsbereich einer elektrischen Leitung um bis zu 30 cm erweitern.

• F ü h r e n S i e reich keine Arbeiten am Mauerwerk durch.
• Arbeiten i elektrischen Leitungen sind nur zulässig, wenn vor Ar-

beitsbeginn sichergestellt ist, dass die Stromzufuhr zu den entsprechenden Leitungen unterbrochen ist.

• Das erfasste Objekt kann in Abhängigkeit von der Tiefe breiter oder schmaler sein, als es das Display anzeigt.
• Markieren Sie stets den Anfang und das Ende des Objekts. Die Mitte zwischen den beiden Markierungen ist dann die Mitte des Objekts.

Mit dem Gerät können folgende Objekte (Materialien) aufgespürt werden:

• Holz/Balken (STUD), maxima-le Ortungstiefe 25 mm

A. Metall (METAB), kroaximale Ortungstiefe 40 mm

- Mit der Einstellung (DEEP) können besonders tiefliegeniden Balkeln/ Holzured MetallB e teile geortet werden (max. Ortungstiefe 45 mm)

m elektrische Leitungen (AC), o n maximale Ortungstiefe 70 mm

Modus auswählen

1. Drücken Sie die Modus-Taste ( ▲/▼, um den gewünschten Modus auszuwählen STUD > METAL > DEEP > AC

Gerät kalibrieren

Das Gerät muss auf die Eigenschaften des Körpers (Wand, Boden, Decke) kalibriert werden:

• vor dem Beginn jeder Suche
- regelmäßig während eines Suchvorgangs (nach je 60 Sekunden)

HINWEIS: Die erneute Kalib- rierung nach 60 Sekunden ist erforderlich, um das Auftreten von Messfehlern zu reduzieren.

1. Gerät gegen Oberfl äche halten (Stelle wählen, an der sich mit großer Wahrscheinlichkeit kein gesuchtes Objekt befindet).

2. Kalibriertaste 5 drücken und gedrückt halten (1 kurzer

Piepton ertönt). Dabei das Gerät nicht bewegen. 2 kurze Pieptöne bestätigen die erfolgreiche Kalibrierung.

1. Taste weiter gedrückt halten und Suche starten.

Hinweise:

• Die Kalibriertaste muss während des gesamten Suchvorgangs (Kalibrierung und Suche) durchgehend gedrückt gehalten werden.
- Wenn Sie zu dicht am Objekt kalibrieren oder direkt auf dem Objekt, kann die Kalibrierung fehlschlagen. In diesem Fall zeigt die Anzeige das Symbol „ 🎨“ und ein langer Piepton ertönt.

Dann bitte das Gerät wieder erneut einschalten, um die Kalibrierung zu starten.

Bitte halten Sie das Gerät diesmal einige Zentimeter weiter rechts oder links von der vorigen Oberfläche.

Verdeckte Objekte suchen bzw. orten

Der Such- bzw. Ortungsvorgang ist in allen 4 Modi gleich und wird anhand der Abbildungen verdeutlicht.

Das gefundene Objekt muss jeweils zwei Mal mit dem Gerät überquert werden. Die Überquerung erfolgt hierbei in entgegengesetzte Richtungen.

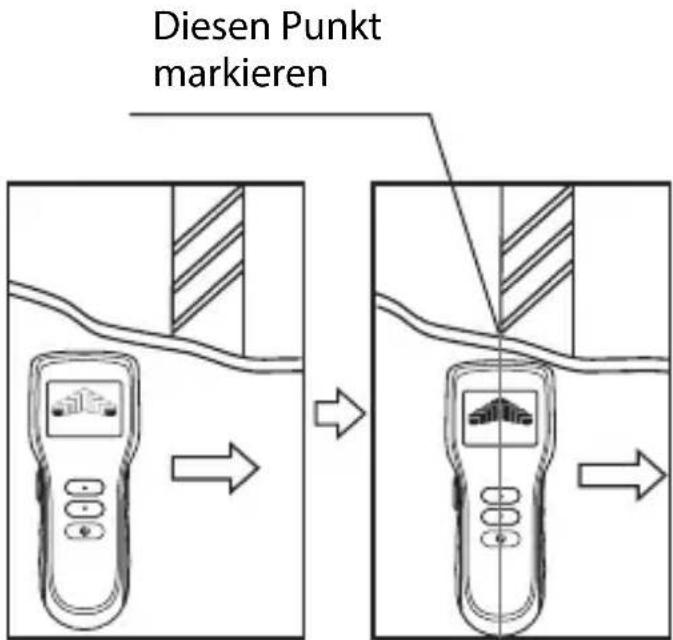

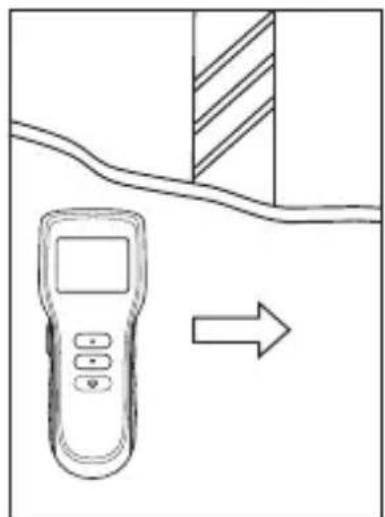

Nach der Kalibrierung schieben Sie das Gerät langsam und in horizontaler Richtung an der Wand entlang (siehe Abbildung).

Das Gerät nicht heben oder kippen.

a) Display zeigt nur den Modus oder max. 1 Balken an = kein Objekt in der Nähe.

W e n n S i e ten Objekt nähern, füllen sich mind. 2 Balken im LC Display aus. Beim vollen Bal- kendiagramm setzen Sie bit- te eine Markierung an dem Punkt (siehe Abbildung).

Diesen Punkt markieren

b) Zunehmende Balge im Display = das Gerät nähert sich dem Objekt
c) Volle Balkena play mit Dauer-Piepton = das Gerät befindet sich am Objektanfang

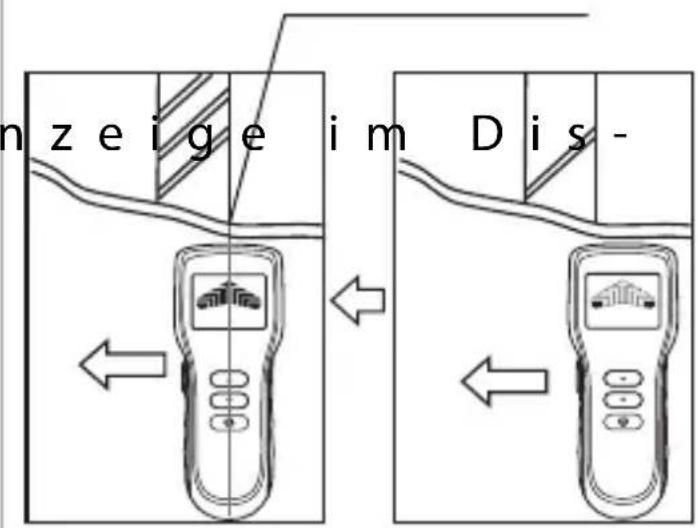

Bewegen Sie das Gerät weiterhin in dieselbe Richtung bis keine Balken oder mind. 1 Balken im Display erscheinen.

Dann bewegen Sie das Gerät in die entgegengesetzte Richtung, um die andere Ecke des Objektes zu markieren. Setzen Sie die Markierung dort, wo das Diagramm vollständig ausgefüllt ist (siehe Abbildungen).

k e n a n z e Diesen Punkt markieren

n zeige im Dis-

Zwischen den beiden gesetzten Markierungen befi ndet sich das gesuchte Objekt.

HINWEIS: Es kann hilfreich sein, die Objektsuche mit einer 90° gedrehten Suchrichtung zu wiederholen, um die Ausdehnung des gesuchten Objektes zu ermitteln. Parallel zum Gerät verlaufende Metallstreben können den Sensor im Gerät stören.

Die dauerhafte Anzeige von nur 1 Balken bedeutet nicht, dass ein Objekt aufgespürt wurde.

Nur wenn das Gerät volle Balken zeigt und ein Dauer-Piep-

ton ertönt, können Sie sicher sein, ein Objekt aufgespürt zu haben.

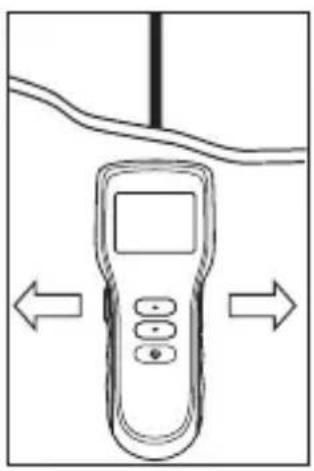

Bei der Ortung von elektrischen Leitungen Gerät um 90° drehen und noch einmal messen.

Im AC-Modus werden nur stromführende elektrische Leitungen angezeigt. Zusätzlich zu der Balkenanzeige wird dann das Blitzsymbol 1a eingebendet.

Bei stromführenden Leitungen die unter Holzoberfl ächen oder Gipsplatten liegen, kann es zur Fehlanzeige kommen. Trennen Sie in diesem Fall die Leitung vom Strom, kalibrieren Sie den Sensor und benutzen Sie den Modus DEEP, um das stromlose Kabel zu orten.

Falls Sie wissen, dass Leitungen an einer bestimmten Stelle verlaufen, Sie diese jedoch mit dem Gerät im AC-Modus nicht fi nden können, benutzen Sie den Modus METAL. Elektrische Leitungen können durch Metallverkleidungen abgeschirmt werden. Nahe zu einander verlaufende Balken und stromführende elektrische Leitungen können das eindeutige Aufspüren der einzelnen Objekte verhindern.

Das Gerät misst auch verborgene Pfosten, Latten und Metall in Wänden bis zu einer Tiefe von 45 mm im DEEP-Modus. Hier wird das Vorhandensein von Pfosten, Latten und Metall erkannt. Es kann aber nicht zwischen Holz und Metall unterschieden werden.

REINIGEN

Das Messgerät ist wartungs- frei. Reinigen Sie das Gerät mit einem trockenen oder leicht feuchten Tuch.

LAGERN

• Bewahren Sie das Gerät an einem trockenen und frostfreien Ort, außerhalb der Reichweite von Kindern auf.
• Entnehmen Sie die Batterie, wenn Sie das Messgerät über einen längeren Zeitraum nicht benutzen.

ENTSORGUNG

Verpackung entsorgen

Entsorgen Sie die Ver- packung sortenrein. Geben Sie Pappe und

Karton zum Altpapier, Folien in die Wertstoff - Sammlung.

Altgerät entsorgen

Altgeräte gehören nicht in den Haus- müll! Das Symbol mit der durchgestrichenen

Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht zusammen mit dem Hausmüll entsorgt werden dürfen. Verbraucher sind gesetzlich dazu verpflichtet, Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Auf diese Weise wird eine umwelt- und ressourcenschonende Verwertung sichergestellt.

Batterien und Akkus, die nicht fest vom Elektro- oder Elektronikgerät umschlossen sind und zerstörungsfrei entnommen werden können, sind vor der Abgabe des Geräts an einer Erfassungsstelle von diesem zu trennen und einer vorgesehenen Entsorgung zuzuführen.

Das Gleiche gilt für Lampen, die zerstörungsfrei aus dem Gerät entnommen werden können.

Elektro- und Elektronikgerätebesitzer aus privaten Haushalten können diese bei den Sammelstellen der öff entlichrechtlichen Entsorgungsträger oder bei den von den Herstellern bzw. Vertreibern eingerichteten Sammelstellen abgeben. Die Abgabe von Altgeräten ist unentgeltlich.

Generell haben Vertreiber die Pflicht, die unentgeltliche Rücknahme von Altgeräten durch geeignete Rücknahmemöglichkeiten in zumutbarer Entfernung zu gewährleisten.

Verbraucher haben die Möglichkeit zur unentgeltlichen Abgabe eines Altgeräts bei einem rücknahmepflichtigen Vertreiber, wenn sie ein gleichwertiges Neugerät mit einer im Wesentlichen gleichen Funktion erwerben. Diese Möglichkeit besteht auch bei Lieferungen an einen privaten Haushalt.

Batterien und Akkus dürfen nicht zusammen mit dem Haus-

müll entsorgt werden!

Verbraucher sind gesetzlich verpflichtet, alle Batterien oder Akkus, unabhängig davon, ob sie schädliche Substanzen enthalten oder nicht, zu einer Sammelstelle in ihrer Gemeinde oder zu einem Einzelhändler zu bringen, damit sie umweltfreundlich entsorgt und wertvolle Rohstoff e zurückgewonnen werden können.

Batterien und Akkus, die nicht fest vom Elektro- oder Elektronikgerät umschlossen sind und zerstörungsfrei entnommen werden können, sind vor der Abgabe des Geräts an einer Erfassungsstelle von diesem zu trennen und einer

vorgesehenen Entsorgung zu- zuführen (siehe unter Batterie einsetzen).

Geben Sie Batterien und Akkus nur in entladenem Zustand ab.

KONFORMITÄTS- ERKLÄRUNG

CE Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet. Die vollständige Konformitätserklärung finden Sie im Internet unter www.gt-support.de

GARANTIEKARTE

(ab Kaufdatum (Kaufbeleg aufbewahren))

Artikel: Multi-Sensor GT-MM-13 (Art. 7631)

Händler

Firmenname:

Straße/Nr.:

PLZ/Ort:

Käufer

Name/Vorname:

Straße/Nr.:

PLZ/Ort:

E-Mail:(für Statusmeldungen zur Reparatur)

Unterschrift:

Garantiebedingungen

das von Ihnen gekaufte Produkt wurde mit größter Sorgfalt und unter ständiger Produktkontrolle hergestellt. Die Garantiefrist beträgt 3 Jahre und beginnt mit dem Tag des Kaufs.

1. Wenn das Gerät trotz sorgfältiger Herstellung und ständiger Produktkontrolle doch einmal ausfallen sollte, nehmen Sie bitte Kontakt mit unserem Service Center auf.

2. Bitte wenden Sie sich mit allen Fragen nach näheren Informationen

und Bestellungen von zu ersetzenden Teilen telefonisch an unser Service Center.

1. Unsere Garantie bieten wir nach den entsprechenden gesetzlichen / landesspezifischen Bestimmungen (Kaufnachweis durch Kassenbeleg). Schäden, die auf normalen Verschleiß, übermäßige Belastung oder unsachgemäße Nutzung zurückzuführen sind, sind von der Garantie ausgeschlossen.

Wenden Sie sich bei einer Reklamation bitte zuerst telefonisch an unsere Service-Hotline: [phone]

Dort wird man Sie gern über die weiteren Abläufe informieren.

Senden Sie bitte den gekauften Artikel NIE unaufgefordert an uns!

Heben Sie den Kassenbeleg als Nachweis für den Kauf gut auf.

Diese Garantie deckt keine Schäden ab, die durch einen Störfall, durch unsachgemäße Nutzung und/oder durch Höhere Gewalt entstanden sind.

Wenn ein Garantiefall vorliegt, wenden Sie sich bitte an unsere Service-Hotline:

ALDI

Der Anspruch auf Garantie erlischt, wenn sich zeigt, dass Unbefugte Abänderungen an diesem Gerät vorgenommen haben. Wenn das Gerät an unseren Kundendienst gesendet wird, achten Sie bitte auf eine geeignete Verpackung. Für etwaige Transportschäden sind wir nicht haftbar.
