GEBRUIKSAANWIJZING RTXSGP46TMSCE47 HAIER

2 verwijderen waarmee het scharnier aan de kast is bevestigd

trek het deurglas naar boven en verwijder het

DEURGLAS | TYPE 2 WERKTUIGEN - 25 TORX-SLEUTEL, FLEXIBELE 7-PIJPSLEUTEL

1 Open het deurglas

2 Verwijder het deksel nadat u de schroef hebt verwijderd

3 Verwijder de schroeven van het plastic scharnier

4 Trek het deurglas maar boven en verwijder het

Haier

Scharnier

INSTRUCTIES

SCHARNIER | TYPE 1 WERKTUIGEN - 25 TORX-SLEUTEL

1 Open het deurglas

4 Verwijder alle schroeven van het deurglas

2 Gebruik de 25-pijspleutel om de schroeve te verwijderen waarmee het scharnier aan de kast is bevestigd

5 Scheid het frame van het tegenframe

3 Trek het deurglas maar boven en verwijder het

6 Vervang het scharnier en zorg ervoor dat u de bussen Niet verliest

SCHARNIER | TYPE 2 WERKTUIGEN - 25 TORX-SLEUTEL, FLEXIBLE 7-PIJPSLEUTEL

1 Open het deurglas

4 Trek het deurglas maar boven en verwijder het

7 Zodra de riem is verwijderd, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

2 Verwijder het deksel nadat u de schroef hebt verwijderd

5 Verwijder de pen

8 Verwijder de externe schroeven van het scharnier

3 Verwijder de schroeven van het plastic scharnier

6 Verwijder de deurclip

9 Verwijder de schroeven in de kast met de 7-pijpsleutel. Verwijder de scharnieren

DEURSLOT | TYPE 1 WERKTUIGEN - SCHROEVENDRAAIER MET KRUISKOP, TANG, VLAKKE SCHROEVENDRAAIER

1 Open het deurglas

2 Gebruik de piatte schroevendraaier voor hefboomwerking en verwijder de externe klem

Zodra de kiem verwijerd is, maakt u de flap los van de pakking om tegang te krijgen tot de binnenkant van het product

4 Gebruik een Torx-sleutel, verwijder de bevestigingsschroeven van het deurslot en druk op de sluiting.

5 Verwijder het deurslot

6 | Ontkoppel de bedrading, in het geval van "faston", let op dat u de bedrading niet omkeert

DEURSLOT TYPE 2 WERKTUIGEN-SCHROEVENDRAAIER MET KRUISKOP, TANG, VLAKKE SCHROEVENDRAAIER

1 Open het deurglas

2 Gebruik de platte schroevendraaier voor hefboomwerking en verwijder de externe klem

3 Zodra de klem verwijderd is, maakt u de flap los van de pakking om togang te krijgen tot de binnenkant van het product

4 Gebruik een Torx-sleutel om de borgschroeven van het deurslot te verwijderen

5 Demonteer het werkblad en de bekleding

6 Demonteer de dispenser en de ring

7 Verwijder het deurslot

8 Verwijder de waterbescherming

9 Vervang het deurslot en let op de mechancische koppeling van de noodopening en elektrische aansluitingen

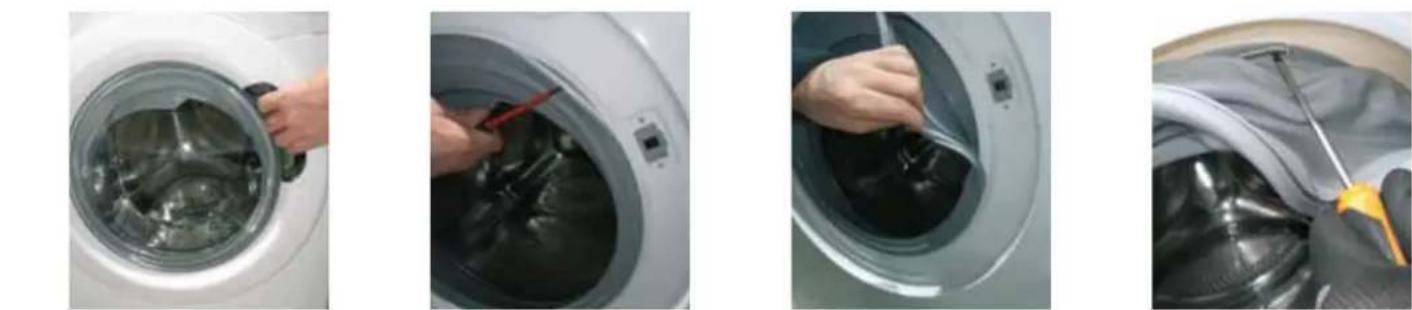

PAKKING DEUR WERKTUIGEN - TORX MOERSLEUTEL, TANG, VLAKKE SCHROEVENDRAAIER, TWEE 7-PIJPSLEUTELS

1

Open het deurglas

2

Gebruik de platte schroevendraaier voor hefboomwerking en verwijder de externe klem

3

Zodra de klem verwijderd is, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

4

Verwijder de klem op de buis met behulp van eenvlakke schroevendraaler

5

Verwijder de pakking

6

Plaats de neue pakking en let waar bij op de inkepingen voor deplaatsing.

7

Plaats de bedravingsklem aan de buiszijde

8

Draai de klem vlak op de buis vast met behulp van het gereedschap

9

Monteer depakking op de kast. Bevestig de externe klem en draai deze vast (indien nodig met een tang)

Wasmiddellade

INSTRUCTIES

WASMIDDELLADE

1

Open de wasmiddellade

2

Trek het stevig UIT met twee handen

3

Maak het masker los van de wasmiddellade en zorg ervoor dat de haken nicht breken

OKIENKO TYP 1 NARZEDZIA -KLUCZ TORX 25

1 Otworzyc okienko
