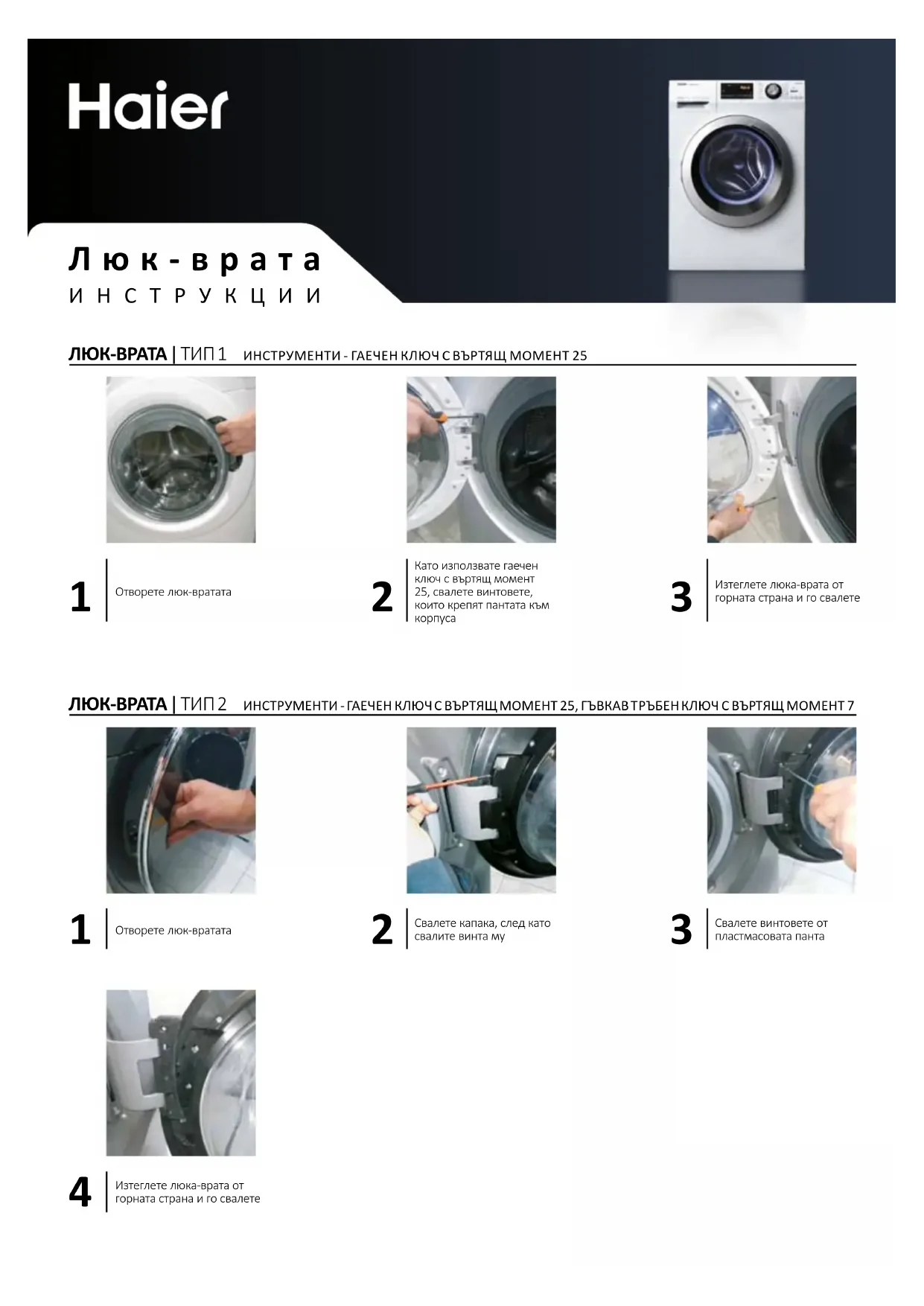

HUBLOT TYPE 1 OUTILS - CLE TORX N°25
1 Ouvrir le hublot

A laide de la cle Torx n°25, reti rer les vis fi xant la charniere au caisson

3 Tirer le hublot vers le haut et le retirer

HUBLOT | TYPE 2 OUTILS - CLE TORX N°25, CLEÀ MOLETTE FLEXIBLE N°7
1 Ouvrir le hublot

2 Retirerle couvercleapres avoirenlevesesvis

3 Reti rer les vis de la charniere en plasti que

4 Tirer le hublot vers le haut et le retirer

Haier

Charnière

INSTRUCTIONS

CHARNIÈRE | TYPE 1 OUTILS - CLE TORX N°25

1 Ouvrir le hublot

4 Reti rer toutes les vis du hublot

A laide de la cle a molett en 25, retirer les vis fi xant la charniere au caisson

5 Sencerlecadreducontré-cadre

3 Tiner le hublot vers le haut et le reti rer

6 Replacer la charniere, en prenatal garde a ne pas perdre les coussinets

CHARNIÈRE | TYPE 2 OUTILS - CLE TORX N°25, CLE À MOLETTE FLEXIBLE N°7

1 Ouvrir le hublot

4 Tiner le hublot vers le haut et le retirer

7 Une fois la sangle rette, detacher le rabat du joint pour pouvoir acceder à l'intérieur du produit

Retirer le couvercle après avoir enlevé ses vis

5 Retirer la tige

8 Retirer les vis externes de la charniere

3 Reti rer les vis de la charniere en plasti que

6 Retirrerla bride de la porte

9 Reti rer les vis à l'intérieur du caisson avec une cle à molett en° 7. Reti rer la charniere

VERROU DE LA PORTE | TYPE 1 OUTILS-TOURNEVIS CRUCIFORME, PINCE, TOURNEVIS PLAT

1 Ouvrir le hublot

En uti lisant la cle Torx, reti rer les vis de fi xati on du verrou de la porte, et appuyer sur sa boute.

2 Uti liser le tournevis plat comme levier, et reti rer le collier externe

5 Retirerleverroude la porte

3 Une fois le coullier reti re, detacher le rabat du joint pour pouvoir acceder à l'intérieur du produit

6 Debrancher le cablage; en cas de « faston», faire att enti on a ne pas inverser le cablage

VERROU DE LA PORTE | TYPE 2 OUTILS - TOURNEVIS CRUCIFORME, PINCE, TOURNEVIS PLAT

1 Ouvrir le hublot

4 En uti lisant la cle Torx, reti rer les vis de fixati on du verrou de la porte.
7 Retirrerverroude la porte

2 Uti liser le tournevis plat comme levier, et reti rer le collier externe
5 Demonter le plan de travail et les garnitures

8 Retirerla proteci on anti fuite

3 Une fois le collier reti ré, détacher le rabat du joint pour pouvoir acceder à l'intérieur du produit
6 Retirerleti roir alessive etle panneau de commande

9 Remplacer le verrou de la porte en faisant att enti ona la liaison mecanique de I'ouverture d'urgence et aux connexions electriques

Haier

Joint deporte

INSTRUCTIONS

JOINT DE PORTE OUTILS - CLE TORX, PINCE, TOURNEVIS PLAT, DEUX CLÉ À MOLETTE N°7

1

Ouvrir le hublot

2

Uti liser le tournevis plat comme levier, et retirrer le collier externe

3

Une fois le collier reti ré, détacher le rabat du joint pour pouvoir acceder à l'intérieur du produit

4

A l'aide d'un tournevis, reti rer le collier du tube

5

Retr er le joint

6

Placer le nouveau joint, en faisant att enti on aux encoches de positi onnement

7

Insérer le collier de serrage sur le cote du tube

8

Serrer le collier de serrage au ras du tube en uti lisant l'outi Ilage

9

Fixer le joint sur le caisson. Fixer le collier de serrage externe et le serrer (si nécessaire avec une pince)

Haier

Tiroir à lessive

INSTRUCTIONS

TIROIR A LESSIVE

1

Ouvrir te ti roir a lessive

2

Avec les deux mains, le ti rer fermement vers l'extérieur

3

Décrocher la façade du ti roir à lessive, en faisant att enti on à ne pas casser les crochets

PROZOR | TIP 1 ALATI-TORX KLJUc25

1 Otvorite prozor

2 S pomocu Torx kljuc a 25 ukonite vijke koji privcrscuju sarku na kuciiste
