GEBRUIKSAANWIJZING GIS 141 Güde

NEDERLANDS Graag instructies zorgvuldig doorlezen voordat u de machine in gebruik neemt.

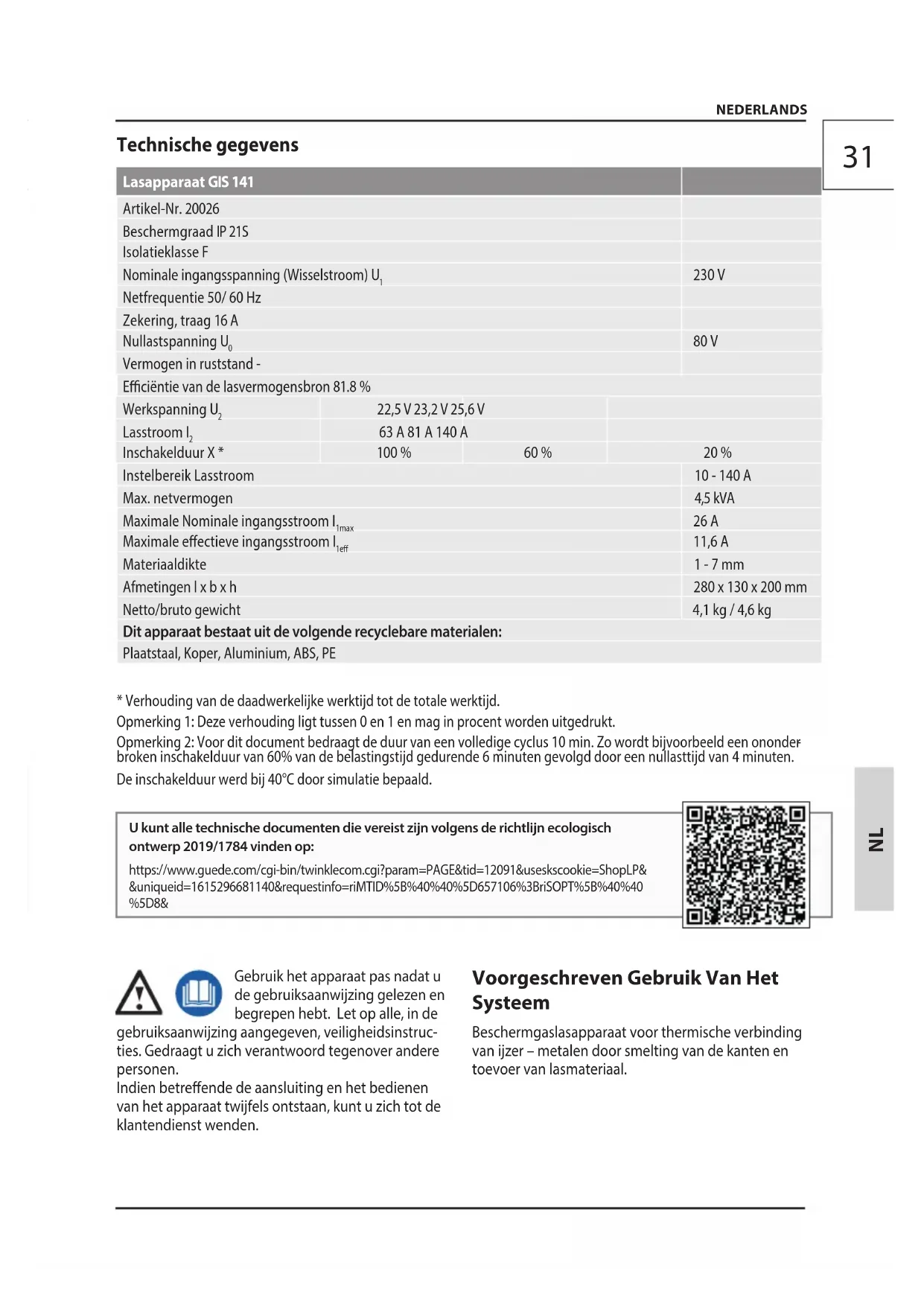

Lasapparaat GIS 141
Artikel-Nr. 20026
Beschemgraad IP 21S
Isolatieklasse F
Nominate ingangsspanning (Wisselstroom) U1			230 V
Netfrequentie 50/ 60 Hz
Zekering,TRAAG 16 A
Nullastpanning U0			80 V
Vermogen in ruststand -
Efficiëntie van de lasvermogensbron 81.8%
Werkspanning U2	22,5 V 23,2 V 25,6 V
Lasstroom I2	63 A 81 A 140 A
Inschakelduur X*	100 %	60 %	20 %
Instelbereik Lasstroom			10 - 140 A
Max.netvermogen			4,5 kVA
Maximale Nominale ingangsstrom Imax			26 A
Maximale effectieve ingangsstrom Ieff			11,6 A
Materialaldekte			1 - 7 mm
Afmetingen I x b x h			280 x 130 x 200 mm
Netto/bruto gewicht			4,1 kg / 4,6 kg
Dit apparaat bestaat uitt de volgende recyclebare materialen:
Plaatstaal, Koper, Aluminium, ABS, PE

• Verhouding van de daadwerkelijkere werklijk tot de totale werklijk.

Opmerking 1: Deze verhouding ligt:tussen 0 en 1 en mag in procent worden uitgedrukt.

Opmerking 2: Voor dit document bedraagt de duur van een volledige cyclus 10 min. Zo worden bijvoorbeeld een ononder broken inschakelduur van 60% van de belastingstijd gedurende 6 minuten gevolgd door een nullastijd van 4 minutes.

De inschakelduur werd bij 40^ door simulatie bepaald.

U=knt alle technische documenten die vereist+zijn volgens de richtlijn ecologisch ontwerp 2019/1784 vinden op:

https://www.guide.com/cgi-bin/twinklecom.cgi?param PAGE&tid = 12091&useskscookie ShopLP& &uniqueid 1615296681140&requestinfo riMTID%5B%40%40%5D657106%3BriSOPT%5B%40%40 %5D8&

Gebruik het apparaat pas nadat u de gebruiksaanwijzing gelezen en begrepen heb. Let op alle, in de

gebruiksaanwijzing aangegeven, veiligheidsinstru cties. Gedraagt u zich verantwoord gegenover andere personen.

Indien betreffende de aansluiting en het bedieren van het apparaat twijfels ontstaan, kut u zich tot de klantendienst wenden.

Voorgeschreveen Gebruik Van Het Systemeem

Beschermgaslasapparaat voor thermische verbinding van ijzer - metalen door smelting van de kanten en toevoer van lasmaterialiaal.

Dit apparaatuitsluitend gebruiken voor normalaigebruik, zoals aangegeven. Bij Niet naleving van debepalingen uit de algemeen geldende voorschriften,evenals van de bepalingen uit deze gebruiksaanwijzing, kan de producent voor schaden nicht aansprakeIijk gesteld worden.

Omgevingstemperatuur-10°C-+40°C

relatieve luchtvochtigheid max. 50% (40^) 90% (20^)

Hoogte boven zeiniveau max. 1000m

De omgevingslucht moet vrij় van ongebruikelijke hoeveelheden stof, zuren, corrosieve gassen of corrosieve stoffen.

Wij makes u erop attent dat once installaties qua bestemming Niet geconstrueerd zichoor gebruik in onderneming, handwerkateliers of industrielle bedrijven. Onder omstandigheden in ondernemingen, handwerkateliers of industrielle bedrijven konnen wij geen garantie verlenen.

Veiligheidsadviezen

GEVAAR! Stroomschok! Er is letselgevaar! For elektrische stroom!

Het gebruik is slechts met een foutoomschakelaar (RCD max. foulstroom van mA) toegestaan.

Het lasapparaat heeft een beveiligingsgraad IP21 en mag nooit aan regen en vocht,ijdens het gebruik of opslag, blootgesteld worden.

Spanning controlleren. De op hetplaatje aangegeven technische gegevens moeten in overeenstemming zich met de spanning van het stroomnet.

Steek de stekker van het netsnoer in een geschikt stopcontact qua vorm, spanning en freiuentie, dat aan de geldende wettelijkke voorschriften voldoet.

Gebruik verlengsnoeren van maximaal 5 meter en met een kabeldoorsnede van nicht minder dan 1,5 mm2. Men raadt het gebruik van verlengsnoeren met andere lenghte en doorsnede, alsmede van adapters en meervoudige stekkerdozen af.

Voor de inbedrijfneming van het apparaat contro-leren of de elektrische kabel en/of het stopcontact Niet beschadigd zich.

Een defecte kabel of stekker kan leiden tot een elektrische schok.

Niet aan de netkabel trekken om de stekker UIT het stopcontact UIT te nemen.

Stel u zich en andere personen nooit zonder bescherming aan de werkig van de vlamboog of het gloeieende metaal bloot. Spetterende lasparels konnen tot verbrandingen leiden.

Altijd een juiste laskap, beschemende kleding en veiligheidshandschoenen dragen.

Langer inademen van lasgassen kan schadelijk zijn voor de gezondheid.

Werk met een afzuginstallatie of in goed geventi-leerde ruimten. Vermijd het directe inademen van de gassen.

Aanraken van het mondstuk van het slangenpakket en van het werkstuk kan tot verbrandingen leiden. Draag algijd speciale lashandschoenen.

De mond van het slangenpakket en het werkstuk na het gebruik eerst lately afkoelen.

Langeijd achtereen met het apparaat werken kan tot gehoorbeschadigingen leiden. Draag algijd een gehoorbeschermer.

Let er op dat de lasrook worden afgezogen, resp. de lasplaats goed geventileerd is.

Gloeende slakken en vonden hunnen brand en explosions veroorzaken. Gebruik nooit het apparaat in een brandgevaarlijke omgeving.

Hout, zaagsel, lakken, oplosmiddelen, benzine, kerosine, aardgas, acetylen, propaan en dergelijkke materialen dienen van de werkplaats en de omgeving verwijderd te worden, resp. gegen de vondenregen beschermd te zich.

Als maatregel voor brandbestrijding moet in de buurt een geschikt blusmiddel aanwezigহn.

Geen las- of snijwerkzaamheden aan gesloten reservoirs of buizen uitvoeren.

Geen las- of snijwerkzaamheden aan reservoirs of buizen uitvoeren, ook Niet als deze open zichn of als u materialen ontvangt of ontvangen hebt die door warmte of vocht hunnen exploderen of andere gevaarlijke reacties oproepen.

Gebruik het lasapparaat nooit om bevroren buizen te ontdooien.

Voor de inbedrijfstelling要去 door een bevoegde elektricien gecontroleerd worden of alle vereiste elektrische veiligheidsmaatregelen aanwezig bij. Hierbij要去 de nationale voorschriften in acht worden genomen.

Beveilig de schakeling met trage zekeringen van de juiste groote en een hoofdschakelaar.

Klasse A (IEC 60974-10):

Als u het apparaat in woonruimtes wilt gebruiken waar de elektriciteit wordt geleverd door het openbare lichtnet, dan moet u möglichk een elektromagnetisch filter gebruiken dat de elektromagnetische interferentie dermate redueert, dat het voor de gebruiker Niet langer als storend worden ervaren.

In industririegebieden en dergelijkke waar de elektriciteit Niet worden geleverd door het openbare lichtnet, kan het apparaat zonder meer worden gebruikt.

Klasse A-apparaten zich nicht bedoeld voor gebruik in woonruimtes waar de elektricitiejt worden geleverd door het openbarelichtnet,ocht dat dit bij ongunstigelichtnetomstandigheden storing kan veroorzaken.

Als gebruiker dient u vast te stellen - indien nodig, met uw energieleverancier - dat uw aansluitingspunt, Waaraan u het apparaat wenst aan te sluiten, aan de boven genoemde eis voldoet.

De gebruiker is verantwoordelijk voor storingen als gevolg van het lassen.

Symbolen

Opgelet! Gebruiksaanwijzing lezen!

Draag persoonlijke beschemende uitrusting.

Laskap gebruiken!

Draag altijd speciale lashandschoenen

Veiligheidsschoenen met bescherming gegen insnijden, geribde zolen en stalen neuzen dragen!

Trek voír alle werkzaamheden aan het apparaat alkijd eerst de stekeruit de contactdoos.

Waarschuwing voor gevaarlijke elektrische spanning

Explosiegevaar!

Let op hete oppervlakte!

Waarschuwing voor giftige dampen!Niet in afgesloten ruimten bedieren

Tegen vocht beschermen Stel de machine.
niet bloot aan regen.

Verboden voor personen met een cardio-stimulator!

Afstand van Personen Let op dat er zich geen Personen in de gezarenomgeving ophouden.

Voer vór gebruik van het apparaat algijd een visuèle contrôle uit om vast te stellen of het apparaat en in het bijzonder de netkabel en de steker beschadigd�.

Einfase statische frequentieomvormer-transformator-gelijkrichter

Gelijkstroom

ventilator

CE Symbol

Geschikt voor hetijken onder verhoogd elektrisch gevaar.

Eenfasige wisselstroom met nominale frequentie 50 / 60Hz

Verwijder elektrische apparaten Niet als huisafval, gebruik de verzamelplaatsen in uw gemeente. Vraag bij uw gemeente voor informatatie over deze verzamelplaatsen. Als elektrische apparaten ongecontroleerd verwijderd worden, hunnenijdens de verwering waarvan gevaarlijke stoffen in het grondwater ontstaan die cervolgens in de voedselketenterecht komen en de flora en fauna voor jarenlang vergiftigen. Indien het apparaat door een新模式 apparaat worden verrangen, is de verkoper wettelijk verplicht het oude apparaat ten minste kosteloos voor verwijdering over te nemen.

Tegen�回t beschemen

Verpakkingsorientering boven

Eisen aan de bedienende persoon

De bedienende persoon moet, voor het gebruik van het apparaat, de gebruiksaanwijzing goed gelezen hebben.

Kwalificatie: Behalve een uitvoerige instructie door vakkundig verkooppersoneel is er geen speciale kwalificatie voor het gebruik van het apparaat nodig.

Minimale leeftijd : Het apparaat mag slechts door personen gebruikt worden van 18aar of ouder. Uitzondering hierop is het gebruik door jeugdige personen bij een beroepsopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt.

Scholing: Om het apparaat te kunnen gebruiken is enig passend onderricht, door een vakman, resp. de bedieningsaanwijzing, voldoende. Een speciale scholing is Nietoodzakelijk.

Handelswijze in noodgeval

Tref de noodzakelijkke maatregelen om eerste hulp te verlenen, die met het letsel overeenkomt en vraag zo snel möglichk gekwalificierde medische hulp aan. Bescherm gewonde Personen voor overig letsel en stel ze gerust. Voor het eventueel plaatsvinden van een ongeval zou algtd een verbandtrommel, volgens DIN 13164, op de werkplaats bij de hand要去en zich. Het uit de verbandtrommel genomen materiaal dient onmiddelijk aangevuld te worden. Indien u hulp vraagt, geef de volgende gevevens door

1. Plaats van het ongeval 2. Soort van het ongeval
2. Aantal gewonden mensen 4. Soort verwondingen

Onderhoud

Trek voor alle werkzaamheden aan het apparaat altijd eerst de stekeruit de contactdoos.

Voer voor gebruik van het apparaat.altijd een visuèle controleuit om vast te stellen of het apparaat en in het bijzonder de netkabel en de steker beschadigd zichn.

Het apparaat mag Niet worden gebruikt als het beschadigd is of de veiligheidsinrichtingen defect+zijn.

Indien het apparaat defect is, dient de reparatie uits-luitend door een klantendienst uitgevoerd te worden.

Gebruik alleén origineel toebehoren en originele onderdelen.

Reinig de machine en+zijn onderdelen Niet met oplosmiddelen, ontvlambare of giftige vloeistoffen. Gebruik uitsluitend een vochtige doek en controllerer of de stekker uit het stopcontact is genomen.

Verwijder uit de ventilatieopening en van de beweegbare onderdelen vastzittend stof met een zachte borstel of penseel na ieder gebruik.

Smeer alle beweegbare metaalonderdelen regelmatig in met olie, bijv. de wielen en de zijklep.

Enkel een regelmatig onderhouden en een goed verzorgd apparaat kan een tot tevredenheid werkend hulpmittel zich. Onderhoudsen verzorgingsfouten können tot onvoorziene ongevallen en letsels leiden.

Bij behoefte vindt u de reserveonderdelenlijst op het internet onder www.guide.com.

Garantie

De garantieperiode is 12 maanden bij commercieel gebruik en 24 maanden voor eindgebruikers en begint met de datum van aankoop van het apparaat.

De garantie heeft uitsluitend betrekking op onvolkomenheden die op materiaal- of productiefouten betrekking hebben. Bij een claim van een onvolkomenheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgesloten te worden.

Van garantie uitgesloten zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of door vreemde voorwerpen. De Niet-naleving van gebruiks- en montageaanwijzingen en normale slijtage zich eveneens van garanties uitgesloten.

Service

Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig? Op once website www.guede.com in Service helpen wij u snel en Niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te kunnen identificeren hebben wij het série+nummer evenals articikelnummer en productiejaar nodig.Deze gegevens vindt u op het typeplaatje. Vul deze gegevens hieronder in om deze.altijd bij de hand te hebben.

Serienummer

Articlenummer

Bouwjaar

Belangrijke informatatie voor klanten

Houd er rekening mee dat een retourzending, binnen of ook buiten de garantieperiode, principiekel in de originele verpakking uitgevoerd zou要去en worden. Door deze maatregel worden onnodige transportschaden en hun vaak controversiele regelgevingen effectief vermeden. Enkel in de originele doos is uw apparaat optimaal beschermd en blijft daardoor een soepele verworking gewaarborgd.

Oplossen van problemen

Probleem Oorzaak Maatregel
Lichtboog is gedoofd Slecht contact	tussen massatang en lasdeel	De tang aandraaien en controleren Verf en corrosie verwijderen
De machine functioneert onver-wachts Niet meer na een langdurig gebruik	Het apparaat is door een te langdu-rig gebruik oververhit en de warmte-beveiliging ward geactiveerd.	Het apparaat latent afkoelen

Technická data

Vertaling van de EG-Conformiteitverklaring

Hiermede verklaren wij, dat de genoemde machine, op grond van zich ontwerp en bouwwijze, evenals de door ons in omloop gebrachteuitvoeringen, aan de desbetreffende fundamentele veiligheids- en gezondheidverordeningen van de EG-richtlijnen voldoen.

Bij een Niet met ons overeengekomen wijziging aan het apparaat verliest deze verklaring haar geldigheid.
