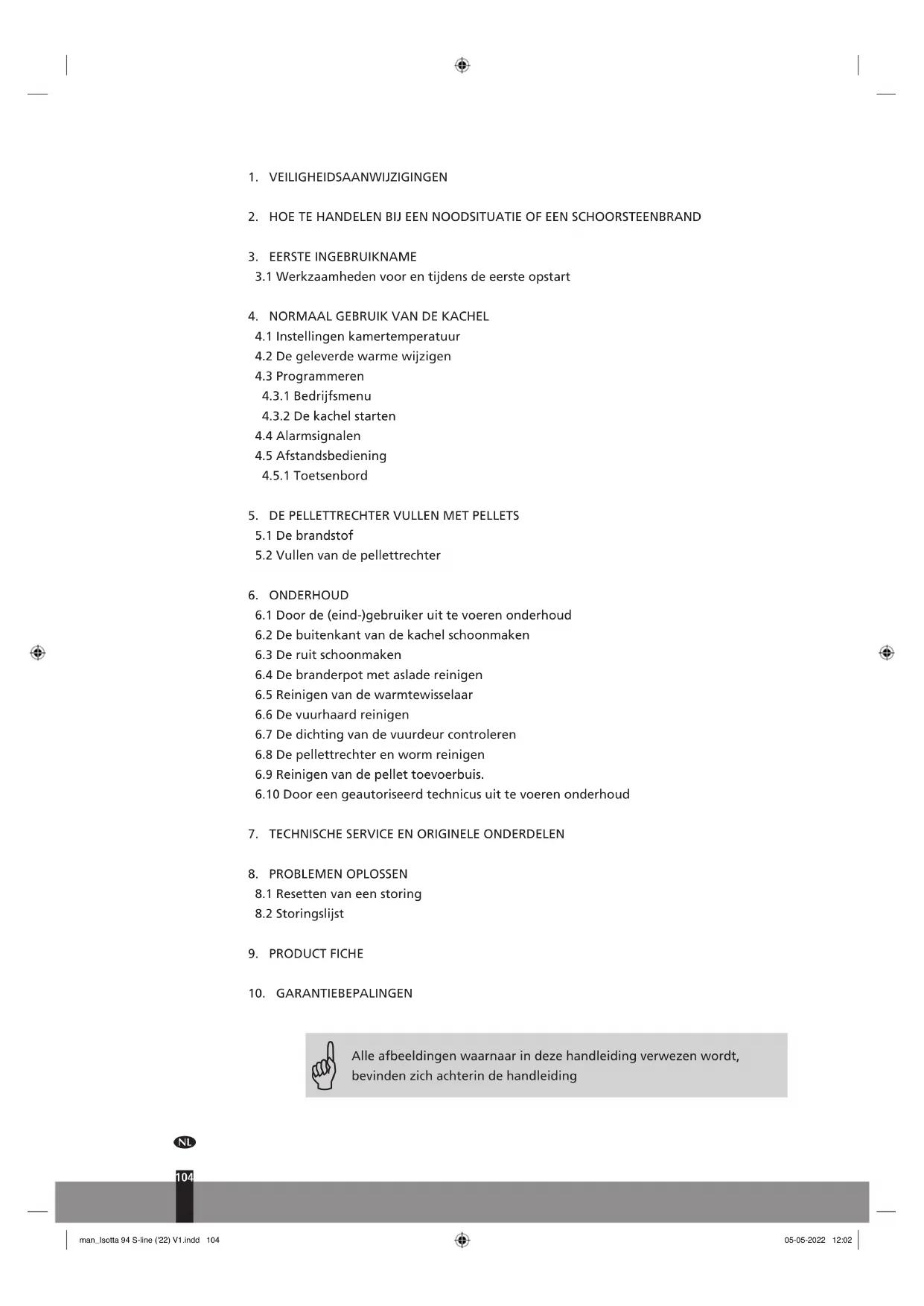

GEBRUIKSAANWIJZING Isotta 94 Sline QLIMA

3.1 Werkzaamheden voor en tijdens de eerste opstart

1. NORMAAL GEBRUIK VAN DE KACHEL

4.1 Instellingen kamertemperatuur

4.2 De geleverde warme wijzigen

4.3 Programmeren

4.3.1 Bedrijfsmenu

4.3.2 De kachel starten

4.4 Alarmsignalen

4.5 Afstandsbediening

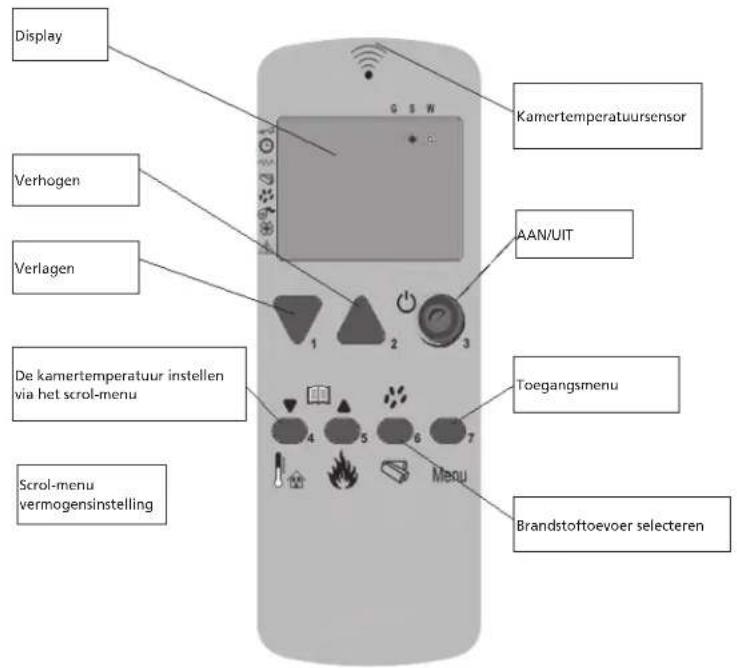

4.5.1 Toetsenbord

1. DE PELLETTRECHTER VULLEN MET PELLETS

5.1 De brandstof

5.2 Vullen van de pellettrechter

1. ONDERHOUD

6.1 Door de (eind-)gebruiker uit te voeren onderhoud

6.2 De buitenkant van de kachel schoonmaken

6.3 De ruit schoonmaken

6.4 De branderpot met aslade reinigen

6.5 Reinigen van de warmtewisselaar

6.6 De vuurhaard reinigen

6.7 De dichting van de vuurdeur controleren

6.8 De pellettrechter en worm reinigen

6.9 Reinigen van de pellet toevoerbuis.

6.10 Door een geautoriseerd technicus uit te voeren onderhoud

8.1 Resetten van een storing

8.2 Storingslijst

1. PRODUCT FICHE

2. GARANTIEBEPALINGEN

Alle afbeeldingen waarnaar in deze handleiding verwezen wordt, bevinden zich achterin de handleiding

1. VEILIGHEIDSAANWIJZIGINGEN:

LET OP! Alle afbeeldingen in deze handleiding en op de verpakking zijn alleen bedoeld als toelichting en indicatie en kunnen enigszins afwijken van het apparaat dat u heeft gekocht. Alleen de werkelijke vorm is belangrijk.

Het niet opvolgen van de in deze handleiding gegeven eisen zou kunnen leiden tot gevaarlijke situaties en leidt ertoe dat de garantie vervalt.

Installeer dit apparaat alleen als het voldoet aan de plaatselijke/landelijke wetgeving, verordeningen en normen. Deze kachel is bedoeld voor het verwarmen van ruimten in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op droge plaatsen in normale huishoudelijke situaties. Installeer de kachel niet in slaap- of badkamers.

De correcte installatie van deze kachel is uiterst belangrijk voor het juist functioneren van het product en voor uw persoonlijke veiligheid. Daarom gelden de volgende aanwijzingen:

- Deze kachel moet worden geïnstalleerd door een door Qlima geautoriseerde verwarmings- of installatiemonteur, anders is de garantie niet van kracht. Als de in deze handleiding verstrekte gebruiksaanwijzingen afwijken van de plaatselijke en/of regionale wetgeving,

NL

105

moet de strengste voorwaarde worden toegepast. De fabrikant en distributeur wijzen uitdrukkelijk alle verantwoordelijkheid van de hand in geval de installatie niet voldoet aan de lokale wet- en regelgeving en/of in geval van onjuiste beluchting en ventilatie en/of een foutief gebruik.

- De kachel mag alleen worden geïnstalleerd in een vertrek waarvan de locatie, de bouwconstructie en het gebruik het veilige gebruik van de kachel niet belemmeren.

Neem bij problemen met uw kachel of als u deze handleiding moeilijk kunt lezen of niet (helemaal) begrijpt altijd direct contact op met uw dealer of installateur.

- Voor het verbranden van pellets is zuurstof, en dus lucht, vereist.

Zorg ervoor dat de leiding voor de verbrandingslucht te allen tijde verse lucht van buiten aan kan zuigen.

• Dek luchtinlaten en -uitlaten nooit af en controleer regelmatig of de luchtinlaat vrij is van vervuiling.
• Vervoer de kachel met de juiste apparatuur. Als niet de juiste apparatuur wordt gebruikt, kan dit leiden tot persoonlijk letsel en/of schade aan de kachel.
• Plaats geen brandbare voorwerpen en/of materialen binnen 200 mm van de zijkanten en 200 mm van de achterzijde van de kachel of binnen 800 mm van de

voorkant van de kachel.

- De kachel is ontworpen voor vrijstaande installatie en is niet geschikt voor inbouw. Houd een vrije afstand van 200 mm tussen de muren en de zij-/achterkanten van de kachel aan.

- Tijdens gebruik kan de kachel aan de buitenkant erg heet worden. Laat NOOIT kinderen zonder toezicht bij de kachel achter. Houd toezicht op kinderen om te voorkomen dat ze met de kachel spelen.

- Deze kachel is niet bestemd voor gebruik door personen (waaronder begrepen kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens, of met onvoldoende ervaring en kennis, tenzij zij onder toezicht staan van of aanwijzingen met betrekking tot het gebruik van het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid. Laat de hierboven genoemde personen ook nooit zonder toezicht bij de verpakking. Er bestaat verstikkingsgevaar door het verpakkingsmateriaal.

- Tijdens gebruik kan de kachel aan de buitenkant erg heet worden. Gebruik geschikte, hittebestendige persoonlijke beschermingen zoals hittebestendige handschoenen bij het bedienen van de kachel.

- Gebruik tijdens het installeren en bij het onderhoud van de kachel altijd de nodige persoonlijke beschermingsmiddelen, zoals veiligheidsbril, handschoenen enz.

- Wees voorzichtig wanneer u de kacheltrechter (bij)vult met pellets

NL

wanneer de kachel (nog) heet is. Zorg ervoor dat de zak met pellets geen vuur kan vatten.

• Pas op met brandbare kleding; deze kan in brand vliegen als u te dicht bij het vuur in de kachel komt.
• Werk niet met brandbare oplosmiddelen in dezelfde ruimte waar de kachel brandt. Voorkom risico's; verwijder brandbare oplosmiddelen en andere brandbare materialen uit het vertrek.
• De kachel is zwaar; laat de sterkte van de vloer door een geautoriseerd expert controleren.
• Gebruik enkel droge houten pellets van een goede kwaliteit zonder resten van lijm, hars of additieven. Diameter 6 mm. maximum lengte 30 mm.
• Gebruik geen andere brandstof dan de vermelde houten pellets. Andere brandstoffen zoals bijvoorbeeld - houten werkafval met lijm en/of solventen, - afvalhout in het algemeen, - karton, - vloeibare brandstof, - alcohol, - petroleum, - benzine, -afvalmateriaal of vuilnis, enz. zijn verboden.
• Slecht, nat, geïmpregneerd of geverfde brandstof leidt tot de vorming van condens en/of roet in de schoorsteen of in de kachel. Dit leidt tot verminderde prestaties en mogelijk gevaarlijke situaties.
• Laat de schoorsteen regelmatig schoonmaken en vegen volgens de lokale wet- en regelgeving en/of zoals voorgeschreven door uw verzekering. Bij ontbreken van lokale wet- en regelgeving

en/of een voorschrift van de verzekering: laat tenminste tweemaal per jaar (de eerste keer aan het begin van het stookseizoen) uw totale kachelsysteem -inclusief schoorsteen- door een geautoriseerd specialist nakijken en onderhouden. Bij intensief gebruik van de kachel moet het hele systeem, inclusief schoorsteen, vaker worden schoongemaakt.

- Gebruik de kachel niet als barbecue.

Sluit slechts één kachel aan per rookkanaal. Het aansluiten van meerdere kachels op hetzelfde rookkanaal kan leiden tot gevaarlijke situaties.

Voor deze kachel is ook een elektrische voeding nodig. Lees de onderstaande waarschuwingen en opmerkingen goed door:

• Gebruik geen beschadigde voedingskabel.
• Een beschadigde stroomkabel mag alleen worden vervangen door de leverancier of door een bevoegde persoon of een bevoegd servicepunt.

- Klem de kabel niet vast en buig hem niet.

- Zorg ervoor dat de voedingskabel geen hete delen van de kachel raakt.

- Sluit het apparaat NOOIT met behulp van een verlengkabel aan. Als er geen geschikt, geaard stopcontact beschikbaar is, dient u er een te laten installeren door een erkende elektricien.

- Controleer de netspanning. Dit apparaat is uitsluitend geschikt voor geaarde stopcontacten - Aansluitspanning 230 Volt/\~50 Hz.

NL

109

Het apparaat MOET altijd een geaarde aansluiting hebben. Als de voeding niet geaard is, mag u het apparaat absoluut NIET aansluiten.

• De stekker moet altijd gemakkelijk bereikbaar zijn als het apparaat is aangesloten.
• Plaats het apparaat niet direct onder een wandcontactdoos.

Controleer alvorens het apparaat aan te sluiten of:

• De aansluitspanning overeenkomt met de waarde op het typeplaatje.
• Het stopcontact en de voeding geschikt zijn voor het apparaat.
• De stekker aan de kabel in het stopcontact past.

Laat de elektrische installatie door een erkende expert controleren als u niet zeker weet of alles in orde is.

• Dek luchtinlaten en -uitlaten nooit af.
• Steek geen voorwerpen in de openingen van het apparaat.
• Laat het apparaat nooit in contact komen met water. Sproei nooit water over het apparaat en dompel het niet in water onder, anders kan er kortsluiting ontstaan.
• Trek de stekker altijd uit het stopcontact voordat u het apparaat gaat schoonmaken of voordat u het apparaat of een onderdeel van het apparaat gaat

vervangen.

• Trek altijd de stekker uit het stopcontact alvorens onderhoud te plegen aan de kachel.
• Trek de stekker altijd uit het stopcontact als het apparaat niet in gebruik is.
• Wijzigingen aanbrengen aan het apparaat is niet toegestaan. Hierdoor kunnen levensgevaarlijke situaties ontstaan. Tevens vervalt hierdoor de garantie.
• Berg de installatie- en de gebruikshandleiding goed op.
• Handel in noodgevallen altijd volgens de aanwijzingen van de brandweer.

2. HOE TE HANDELEN BIJ EEN NOODSITUATIE OF EEN SCHOORSTEENBRAND

1. Schakel de kachel direct uit door de stekker uit het stopcontact te nemen.
2. Doof het vuur in de kachel met een CO _2 blusser, zand, soda of zout om rookvorming in de ruimte te minimaliseren. Gebruik nooit water om de brand te blussen.
3. In geval van een schoorsteenbrand: Sluit de smoorklep (raadpleeg de plaatselijke / nationale regels, voorschriften, verordeningen en normen of een smoorklep is toegestaan) of dicht de schoorsteen met een natte doek.

LET OP: de schoorsteen kan zeer heet zijn. Draag bij het afdichten altijd hittebestendige handschoenen.

1. Waarschuw direct de brandweer.
2. Ventileer de ruimte door het openen van alle ramen en deuren in verband met mogelijke vorming van koolmonoxide.

De eerste ingebruikname moet worden uitgevoerd door een erkend Qlima service technicus. De kachel moet bij de eerste ingebruikname worden ingeregeld zodat een juiste lucht/brandstof-verhouding op elk van de vijf verbrandingsniveaus wordt verkregen. De juiste verhouding is sterk afhankelijk van het gemonteerde rookkanaal en kan enkel ingeregeld worden na het installeren van de kachel. Een verkeerde lucht/brandstof-verhouding kan ernstige schade aan de kachel veroorzaken. Tevens zal het brandstofverbruik toenemen.

NL

111

Wijzig nooit zelf de service-parameters in het servicemenu. Dit kan ernstige schade aan de kachel veroorzaken, waardoor de garantie komt te vervallen. Het inregelen van de kachel mag uitsluitend door een Qlima erkend service technicus uitgevoerd worden.

3.1 WERKZAAMHEDEN VOOR EN TIJDENS DE EERSTE OPSTART

Na nieuwbouw of een verbouwing: laat het gebouw goed drogen alvorens de kachel de eerste keer te gebruiken. Het is bekend dat muren, plafonds en/of vloeren veel tijd nodig hebben om helemaal te drogen. Roet, asdeeltjes etc. kunnen zich gemakkelijk aan niet helemaal gedroogde muren hechten.

1. Controleer of de kachel is geïnstalleerd conform de installatiehandleiding.
2. Verwijder alle elementen, zoals handleiding, kachelgereedschap etc. van en uit de kachel voordat deze in gebruik genomen wordt.
3. Vul de pellettrechter met pellets. Zie hoofdstuk 5 "De pellettrechter vullen met pellets" van deze gebruikshandleiding voor uitleg met betrekking tot de te gebruiken pellets en hoe de pellettrechter gevuld moet worden.
4. Steek de stekker in een geaard stopcontact en schakel de stroomschakelaar in. Deze bevindt zich aan de achterzijde van de kachel.

Controleer hoofdstuk 9 "Elektrische aansluiting" van de installatiehandleiding voordat het apparaat elektrisch aangesloten wordt.

1. Lees hoofdstuk 4 "Normaal gebruik van de kachel" door voor meer informatie over de bediening van de afstandsbediening (indien meegeleverd) en het verloop van de opstartprocedure.
2. Zorg voor voldoende ventilatie in de ruimte. De kachel is gemaakt van hoogwaardig staal met een beschermende coating. Tijdens de eerste stookbeurten hardt de coating verder en zet het staal zich. Dit proces kost de nodige tijd. Tijdens de eerste werking is het normaal dat er zich een onaangename geur en rook vormt afkomstig van de verflaag van de kachel.
3. Laat de kachel nooit draaien als de branddeur open is. Houd de deur altijd gesloten tijdens de werking van de kachel en zorg ervoor dat de deurvergrendeling goed gesloten is.
4. Start de kachel op en selecteer verbrandingsniveau 1.

Om blijvende schade aan de kachel te voorkomen, moet dit instoken geleidelijk en op een laag vuur gebeuren. Houd dit vuur laag gedurende de eerste vier tot vijf uur; daarna kan het stookvermogen geleidelijk verhoogd worden. Laat de kachel tenminste nog drie tot vier uur constant branden.

1. Controleer dat er geen rookgassen afkomstig van het verbrandingsproces in de ruimte komen. Schakel de kachel onmiddellijk uit indien dit wel het geval is en herstel de lekkage.
2. Controleer of de ruimteventilator in bedrijf komt door te voelen of er lucht uit het uitblaasrooster komt aan de voorzijde van de kachel. Deze ventilator start pas op als de kachel voldoende warm is (na circa 15-20 minuten nadat de kachel brandt). Indien de ruimteventilator niet gaat draaien, schakel de kachel uit om schade aan de kachel te voorkomen. Herstel het probleem voordat de kachel opnieuw opgestart wordt.

Deze kachel is voorzien van een ventilator die de lucht in het vertrek laat circuleren. Wanneer de ventilator ingeschakeld wordt, wordt lucht langs de inwendige hete oppervlakken van de kachel gevoerd, opgewarmd en als warme lucht weer aan het vertrek afgegeven. Laat de kachel nooit branden als de ruimteventilator niet draait.

1. Controleer of de kachel op elk van de vijf verbrandingsstanden de juiste lucht/brandstof-verhouding heeft door het vlambeeld op elk van de vijf verbrandingsstanden te controleren. Zie hiervoor afbeelding 1. Regel de lucht/brandstof-verhouding indien nodig bij. Inregelen van de lucht/brandstof-verhouding mag alleen worden uitgevoerd door een Qlima service technicus.
2. Controleer de schoorsteentrek met een verschildrukmeter. Regel - indien geïnstalleerd - de smoorklep van de schoorsteen in.

Na het inregelen van de smoorklep mag de stand van de smoorklep alleen gewijzigd worden bij calamiteiten, zoals bijvoorbeeld een schoorsteenbrand.
13. Controleer of op elk van de vijf verbrandingsstanden de rookgastemperatuur onder de 220°C blijft. Indien de rookgastemperatuur op één van de vijf verbrandingsstanden hoger wordt dan 220°C, moet de kachel op de desbetreffende stand opnieuw worden ingeregeld door het verlagen van de pellettoevoer in combinatie met de omtreksnelheid van de rookgasventilator en / of het verhogen van de omtreksnelheid van de ruimteventilator.

Het laten uitvoeren van een inbedrijfstelling van de kachel door een door Qlima erkend technicus heeft de volgende voordelen:

• Er zal minder roetvorming optreden, waardoor de schoorsteen en de kachel minder snel vervuilen.
• De kachel zal minder brandstof verbruiken.
• Het rendement van de kachel zal optimaal zijn.
• Onderdelen in de kachel zullen minder zwaar belast worden, waardoor de kachel een langere levensduur zal hebben.

• Het aantal service- en onderhoudsuren aan de kachel zal afnemen.

• Na het inregelen is de kachel gereed voor gebruik.

NL

113

4. NORMAAL GEBRUIK VAN DE KACHEL

Druk op P7 (MENU) om het menu te openen.

Het menu bestaat uit verschillende opties en submenu's waarmee u de instellingen en het tijdschema voor programmeren kunt openen. Druk gedurende twee seconden op P7 om de verschillende opties in het menu weer te geven en scrol door de lijst om de gewenste optie te selecteren door middel van P1 en P2.

Bevestig uw keuze door op P3 te drukken.

• Menu 01 VENTILATOR INSTELLEN
• Menu 02 KLOK INSTELLEN
• Menu 03 TIMER INSTELLEN
• Menu 04 TAAL INSTELLEN
• Menu 05 STAND-BY
• Menu 06 ZOEMER
• Menu 07 INITIÈLE LADING
• Menu 08 STATUS VAN DE KACHEL
• Menu 09 TECHNISCHE INSTELLINGEN

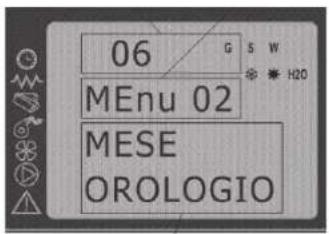

Menu 02 - Klok instellen

Stel de huidige datum en tijd in. Het circuit is uitgerust met een lithiumbatterij die ervoor zorgt dat de interne klok meer dan 3/5 jaar kan werken.

06 G S W MEnu 02 MESE OROLOGIO

Gebruik in het menu KLOK INSTELLEN de toetsen P1 en P2 om naar de gewenste datum en tijd te scrollen en druk op P3 om te bevestigen.

Menu 03 - Timer instellen

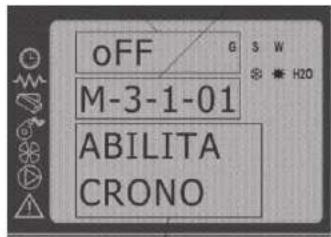

Submenu 03 - 01 - Timer activeren

Hiermee kunt u alle timerfuncties van de thermostaat in- of uitschakelen.

OFF M-3-1-01 ABILITA CRONO

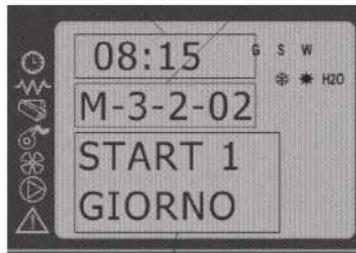

Submenu 03 - 02 - Dagprogramma

Hiermee kunt u alle timerfuncties voor het dagprogramma van de thermostaat in- of uitschakelen.

Het is mogelijk om twee werkingsbereiken in te stellen die gelimiteerd zijn door de ingestelde tijden overeenkomstig de volgende tabel. OFF betekent dat de klok het commando moet negeren:

NL

114

08:15 M-3-2-02 START 1 GIORNO

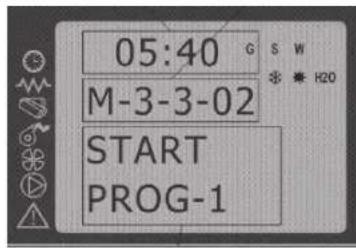

Hiermee kun u alle timerfuncties voor het weekprogramma van de thermostaat in- of uitschakelen.

Het weekprogramma bestaat uit 4 onafhankelijke programma's en het uiteindelijke resultaat is een combinatie van de 4 individuele programma's. Het weekprogramma kan in- of uitgeschakeld worden. Bovendien zal de klok, door OFF te selecteren in het veld voor de tijd, het overeenstemmend commando negeren.

Waarschuwing: Programmeer zorgvuldig, vermijd overlappen van de in- of uitschakeluren op dezelfde dag in verschillende programma'.

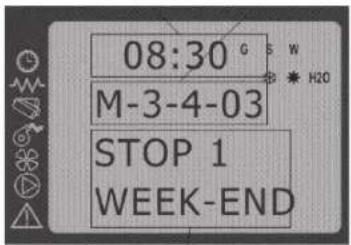

Hiermee kunt u de timerfuncties van de thermostaat voor het weekend instellen (dagen 5 en 6 staan voor zaterdag en zondag).

TIP: Activeer, om verwarring en ongewenst aan/uitschakelen te voorkomen, slechts één programma per keer als u niet precies weet wat u wil.

Schakel het dagprogramma uit als u het weekprogramma wil gebruiken. Laat het weekendprogramma altijd uitgeschakeld als u het weekprogramma wil gebruiken met programma's 1, 2, 3 en 4.

Schakel het weekendprogramma alleen is na het uitschakelen van het weekprogramma.

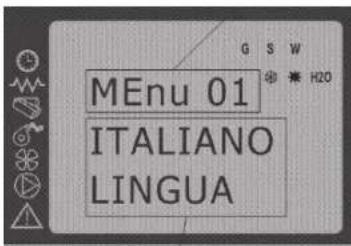

Menu 04 - Taal instellen

Hiermee kunt u een taal uit de beschikbare talen selecteren.

G S W MEnu 01 ITALIANO LINGUA

Menu 05 - Stand-bymodus

Activeer de modus "STAND-BY" om de kachel uit te zetten als de kamertemperatuur hoger wordt dan de INGESTELDE waarde voor een langere periode dan gedefinieerd door Pr44.

Na het uitschakelen van de kachel door bovenstaande optie, kan deze alleen opnieuw aan gezet worden als aan de volgende voorwaarden wordt voldaan:

$$ T _ {\text { INGESTELD }} < \left(T _ {\text { kamer }} - \operatorname * {P r} 4 3\right) $$

Menu 06 - Zoemermodus

"OFF" selecteren zal het geluidsalarm uitschakelen.

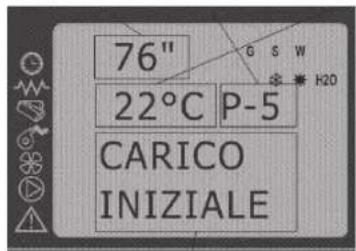

Menu 07 - Initiële lading

Hierdoor kan de kachel zelf pellets laden gedurende een periode gelijk aan 110 als de kachel uit staat en "koud" is. Zet aan door op P1 te drukken en onderbreek door op P3 te drukken.

76" G S W 22°C P-5 CARICO INIZIALE

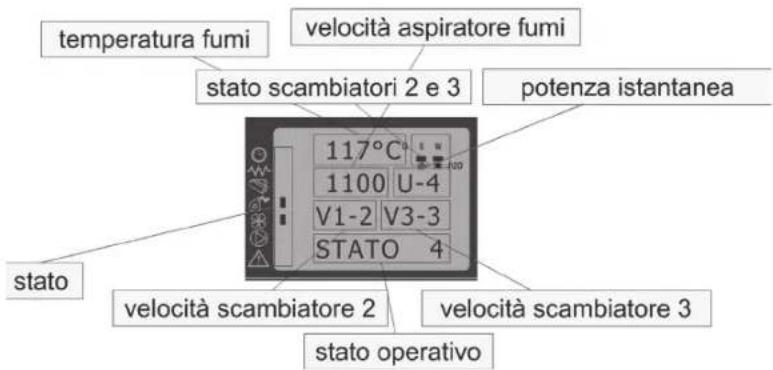

Menu 08 - Status van de kachel

Hierdoor kunnen de parameters van de pelletlader overeenkomstig het ingestelde vermogen afgelezen worden en, het belangrijkste, de limieten voor de rookgastemperatuur.

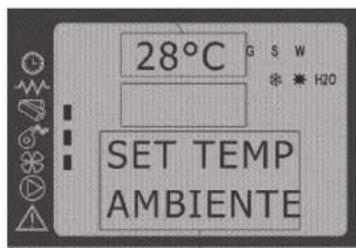

Druk om de kamertemperatuur te wijzigen eenvoudigweg op P4 om het instelmenu voor de temperatuur te openen. Druk vervolgens op P1 of P2 om de insteltemperatuur te verhogen of te verlagen. Op het scherm wordt de huidige status van de INGESTELDE temperatuur weergegeven. U kunt het menu afsluiten door op P3 te drukken. zie afbeelding

4.2 DE GELEVERDE WARMTE WIJZIGEN

Door het drukken op de gepaste toets (P5) en door middel van P1 en P2 om te verhogen/verlagen, wordt het vermogen van de kachel samen met alle relevante parameters automatisch gewijzigd. Op het scherm wordt het vermogensniveau weergegeven. Als de thermometer op een bepaald moment een overschrijding van de temperatuur die ingesteld is op het scherm waarneemt, zal de regeleenheid het vermogen automatisch verlagen naar het minimum (niveau 1).

NL

117

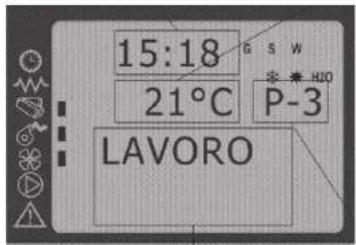

15:18 G S W 21°C P-3 LAVORO

4.3 PROGRAMMEREN

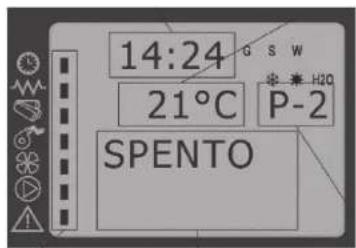

4.3.1 BEDRIJFSMENU

Deze functie wordt gebruikt om de bedrijfsmodus van de kachel te kiezen.

• HANDLEIDING Ononderbroken werking van de kachel Het commando om de kachel aan/uit te zetten wordt handmatig gegeven door op de toets AAN/UIT te drukken.
• AUTOMATISCH De kachel schakelt automatisch aan en uit overeenkomstig het weekprogramma (zie timermenu).

Bevestig door op de toets ENTER te drukken, of annuleer de instelling door middel van de functietoets. Na het selecteren van de gewenste optie zal de kachel terugkeren naar het hoofdmenu.

De bedrijfsstatus kan ook van automatisch naar handmatig gewijzigd worden door op de toets te drukken. Het volgende bericht zal dan op het scherm weergegeven worden: en daarna het dagprogramma.

Het volgende deel beschrijft de normale functies van de regelaar die gewoonlijk geïnstalleerd wordt in een droge kachel met verwijzing naar de functies die beschikbaar zijn voor de gebruiker. De aanwijzingen hieronder verwijzen naar een regelaar die uitgerust is met een timeroptie voor de thermostaat. De onderliggende paragrafen leggen echter de nadruk op technische programmeermethoden.

Voor het aanzetten van de kachel moet het scherm eruit zien als afbeelding.

Om de kachel aan te zetten

De kachel wordt handmatig aangezet door gedurende enkele seconden op P3 (AAN/UIT) te drukken. Hetzelfde proces moet toegepast worden om de kachel uit te zetten. Een volledige cyclus bestaat gewoonlijk uit vijf kenmerkende fases (ontsteking, vlamstabilisatie, normaal bedrijf, economisch en uitschakelen) die afwisselen afhankelijk van de temperatuur of rookgastemperatuur en bepaalde andere parameters.

NL

118

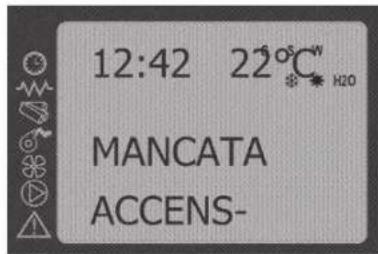

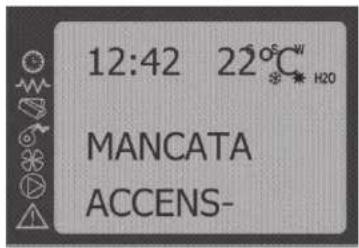

Ontstekingsfase

De kachel wordt aangezet door gedurende enkele seconden op P3 (AAN/ UIT) te drukken. Deze procedure begint bij het ontsteken van de bougie (een verwarmingsspiraal) en het ononderbroken laden van pellets door middel van de pelletlader. Op het scherm zullen achtereenvolgens de woorden "AANZETTEN", "PELLET LADEN" en "WACHTEN OP VLAM" weergegeven worden. Na ongeveer 45" zal de aandrijfmotor stoppen en de rookafzuigventilator (met een vooraf ingestelde snelheid) aanschakelen. Zodra de pellet ontstoken is en de rookgastemperatuur 50°C bereikt, zal het verwarmingselement uitschakelen en start de fase van de vlamstabilisatie. De ontstekingsfase is voltooid bij het bereiken van 65°C, maar om veiligheidsredenen is de maximumtijd voor de verwarmingsspiraal 15'. Als de pellets niet ontstoken zijn voor het verstrijken van deze tijd zal het alarm "ONTSTEKEN MISLUKT" op het scherm weergegeven worden.

12:42 22°C MANCATA ACCENS-

Vlamstabilisatiefase

In deze fase laadt de lader de pellets tegen een vooraf ingestelde snelheid. Als de rookgastemperatuur hoger wordt dan 50°C, schakelt de kachel over naar de vlamstabilisatiefase. In de vlamstabilisatiefase begint de rookgasafzuigventilator te draaien aan de vooraf ingestelde snelheid en wordt gecontroleerd of de temperatuur stabiel blijft gedurende een bepaalde tijd. Daarna schakelt de kachel over naar de modus "BEDRIJF".

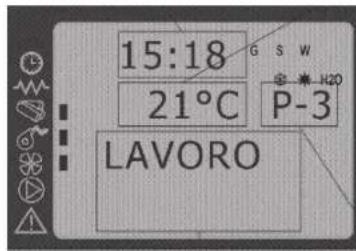

Bedrijfsfase

Het circuit is voorzien voor het gebruik van een externe thermostaat. Er bestaan verschillende bedrijfsmodi voor de kachel afhankelijk van de instellingen van de externe thermostaat, de kamerthermostaat en de gemeten kamertemperatuur:

T amb: Kamertemperatuur gemeten door de sensor

T setAmb: Kamertemperatuur ingesteld door de externe thermostaat

T setTerm: Kamertemperatuur ingesteld in INGESTELDE KAMERTEMPERATUUR

Met de externe thermostaat uitgeschakeld (Tamb > TsetTerm): Het woord "ton" wordt weergegeven op het scherm en de kachel werkt op het ingestelde vermogen tot de thermostaat geactiveerd wordt.

Met de externe thermostaat ingeschakeld (Tamb > TsetTerm): De kachel werkt op het ingestelde vermogen tot de temperatuur TsetTerm (Tamb <TsetTerm) bereikt wordt. De kachel zal nu overschakelen op de economy-fase.

NL

119

15:18 21°C G S W P-3 LAVORO

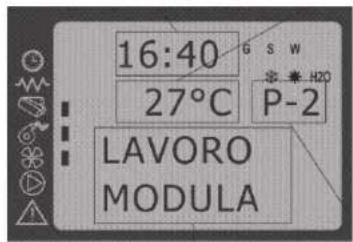

De modulatiefase vindt plaats als de kamertemperatuur de waarde die ingesteld werd in "INSTELTEMPERATUUR" bereikt. Tijdens deze fase gaan de pelletlader en zowel de rookgasafzuigventilator en de warmtewisselingsventilator naar hun minimumsnelheid en zal het bericht "BEDRIJFSMODUS" op het scherm weergegeven worden.

16:40 27°C G S W * * H2O P-2 LAVORO MODULA

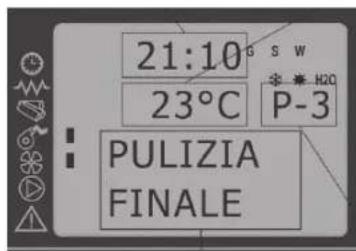

Uitschakelfase

De kachel wordt uitgeschakeld door gedurende enkele seconden op P3 (AAN/UIT) te drukken. De motor van de pelletlader stopt, de rookgasafzuigventilator draait aan de ingestelde snelheid en op het scherm worden de woorden "FINALE REINIGING" weergegeven. Als de temperatuur van de rookgassen lager worden dan de minimale bedrijfslimiet zal ook de warmtewisselingsventilator uitschakelen. Daarna zal uiteindelijk na 10 minuten ook de rookgasafzuigventilator automatisch stoppen.

21:10 23°C PULIZIA FINALE

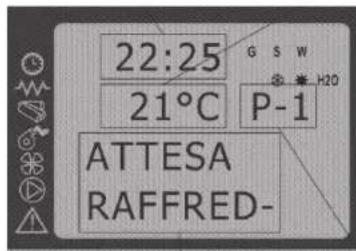

De kachel opnieuw ontsteken

Het is onmogelijk om de kachel opnieuw te starten tot de rookgastemperatuur lager is dan de waarde van Pr13 en de veiligheidstijd van Pr38 verstreken is.

NL

120

Als er een afwijking van de normale werking voorkomt, is het circuit uitgerust met een regelsysteem dat de gebruiker op de hoogte zal brengen en, op het scherm, zal aangeven waar de fout zich voordeed.

Elk alarm zal de kachel onmiddellijk laten uitschakelen

De alarmstatus wordt bereikt na de tijd van Pr11 en kan gereset worden door op P4 te drukken. Zet de kachel uit, controleer de alarmcode, elimineer de oorzaak en zet de kachel terug aan. Neem contact op met de installateur als het alarm nog steeds aanwezig is.

Alarm van de rookgastemperatuursensor

Komt voor bij een defecte of losgekoppelde rookgassensor. Bij dit alarm wordt de uitschakelprocedure voor de kachel toegepast.

12:42 22°C * * H2O ALARM SOND

Hoge temperatuuralarm

Komt voor als de rookgassensor een temperatuur hoger dan 220°C detecteert. Op het scherm wordt het bericht weergegeven zoals getoond worden op afbeelding.

NL

121

Alarm voor een mislukte ontsteking

Komt voor als de ontstekingsfase niet voltooid kon worden.

12:42 22°C MANCATA ACCENS-

Uitschakelalarm tijdens de bedrijfsfase

Als tijdens bedrijf de vlam dooft en de rookgastemperatuur lager wordt dan de minimum bedrijfslimiet (parameter Pr13) wordt het alarm geactiveerd zoals getoond in afbeelding 30.

Alarm van de veiligheidsdrukregeling van de pelletlader

Als de drukschakelaar (drukregelaar) een druk detecteert die lager is dan de uitschakeldrempel zal deze ingrijpen en de pelletlader uitschakelen (welke in serie gevoed wordt) en tegelijkertijd, via klemmenblok AL2 in CN4, toelaten dat de regelaar deze verandering van status accepteert. Het bericht "Alarm Dep Fail" zal weergegeven worden en het systeem zal uitschakelen.

Algemeen thermostaatalarm

Als de algemene veiligheidsthermostaat een temperatuur detecteert die lager is dan de uitschakeldrempel zal deze ingrijpen en de pelletlader uitschakelen (welke in serie gevoed wordt) en tegelijkertijd, via klemmenblok AL1 in CN4, toelaten dat de regelaar deze verandering van status accepteert. Het bericht ALARM SIC FAIL zal weergegeven worden en het systeem zal uitschakelen.

Alarm voor defecte rookgasafzuigventilator

Bij een defect van de rookgasafzuigventilator zal de kachel uitschakelen en het bericht ALARM FAN FAIL weergegeven worden. De uitschakelprocedure wordt dan onmiddellijk geactiveerd.

4.5 AFSTANDSBEDIENING

De afstandsbediening kan zowel gebruikt worden om de bedrijfsparameters aan te passen als voor normaal gebruik.

Daarbovenop kan de afstandsbediening ook gebruikt worden als kamerthermostaat met timer en bewaard worden in de meegeleverde wandhouder.

De Afbeelding beschrijft de betekenis van de statusindicatoren op het scherm.

Als een van de symbolen worden weergegeven op het scherm in het "status" gebied, is dit een teken dat de overeenkomstige toepassing geactiveerd is, volgens de lijst aan de rechterkant.

crono

candeletta

coclea

aspiratore fumi

scambiatore

non usato

allarme

NL

123

4.5.1 TOETSENBORD

Hieronder vindt u een afbeelding van de afstandsbediening met een beschrijving van de toetsen en de belangrijkste functies.

Display Verhogen Verlagen De kamertemperatuur instellen via het scrol-menu Scrol-menu vermogensinstelling G S W Kamertemperatuursensor AAN/UIT 1 2 3 4 5 6 7 Menu Toegangsmenu Brandstoftoevoer selecteren

5. DE PELLETTRECHTER VULLEN MET PELLETS

5.1 DE BRANDSTOF

Gebruik geen andere brandstof dan de vermelde houten pellets. Andere brandstoffen zoals bijvoorbeeld - houten werkafval met lijm en/of solventen, - afvalhout in het algemeen, - karton, - vloeibare brandstof, - alcohol, -petroleum, - benzine, -afvalmateriaal of vuilnis, enz. zijn verboden.

Er zijn in de markt pellets verkrijgbaar in verschillende kwaliteiten en met verschillende eigenschappen. Pellets van een slechte kwaliteit hebben een negatieve invloed op de efficiëntie van de verbranding, vervuilen de kachel en kunnen in het uiterste geval leiden tot gevaarlijke situaties.

Het gebruik van verkeerde pellets (slechte kwaliteit of andere diameter dan genoemd) kan schade toebrengen aan uw kachel. Schade veroorzaakt door verkeerde pellets valt niet onder de garantie.

Gebruik enkel houten pellets van een goede kwaliteit met een diameter van 6 mm en een maximum lengte van 30 mm. Er zijn verschillende soorten van houten pellets met verschillende eigenschappen en kwaliteit verkrijgbaar op de markt. Pellets van een goede kwaliteit kunnen als volgt herkend worden:

• diameter 6 mm.
• maximum lengte 30 mm.

• houten pellets overeenkomstig 6mm DIN+ / Ö-norm+ / EN+ of gelijkwaardig.

• goed samengedrukt, geen resten van lijm, hars of additieven.

• oppervlak glanst en is glad
• uniform in lengte en laag stofgehalte
• restwatergehalte: < 10%
• asgehalte: < 0,5%
• pellets van goede kwaliteit zinken wanneer ze in water gegooid worden

In het algemeen kan slechte brandstof voor deze kachel als volgt herkend worden:

• andere diameter dan de vereiste 6 mm en/of een verscheidenheid aan diameters
• verschillende variabele lengtes, hoger percentage van korte pellets
• het oppervlak vertoont verticale en/of horizontale barsten
• hoog stofgehalte
• oppervlak glanst niet
• drijft in water

Slechte brandstof gebruiken zal mogelijk leiden tot:

• slechte verbranding
• frequentie blokkering van de verbrandingskamer
• verhoogd pelletverbruik
• lage warmteafgifte en lage efficiëntie
• vuil op het glas
• meer assen en onverbrande korrels.
• hogere onderhoudskosten

Zelfs wanneer goede gestandaardiseerde pellets gebruikt worden, is het normaal dat er verschillen optreden in de verbrandingssnelheid, asproductie en de opbouw van gruis. Indien er pellets worden gebruikt, anders dan tijdens de inbedrijfstelling moet de kachel opnieuw worden ingeregeld door een Qlima erkend service technicus.

Bewaar en vervoer de pellets in absoluut droge omstandigheden. Houten pellets kunnen aanzienlijk uitzetten wanneer ze in contact komen met water.

Neem contact op met de Qlima-verkoper of de goedgekeurde Qlima-installateur voor meer informatie over pellets.

Open het deksel van de pellettrechter aan de bovenzijde van de kachel en vul de trechter voorzicht voor 3/4 met pellets. Zorg ervoor dat er geen pellets in de kachel vallen. Sluit vervolgens het deksel.

Raak nooit roterende onderdelen binnenin de pellettrechter aan. Om het risico te vermijden dat u roterende onderdelen binnenin de pellettrechter aanraakt, is het best de kachel altijd volledig uit te schakelen door de stekker uit het stopcontact te halen.

Als de trechter tijdens de werking toch bijgevuld zou moeten worden, zorg er dan voor dat de pellets en/of de pelletzak niet in contact komt met hete delen van de kachel omdat dit kan leiden tot gevaarlijke situaties. Zorg ervoor dat u nooit roterende onderdelen binnenin de pellettrechter aanraakt.

6. ONDERHOUD

Door de warmte, de as en het residu die ontstaan door de verbranding van de brandstof is regelmatig schoonmaken en onderhoud door zowel de eindgebruiker als een geautoriseerd technicus nodig. Periodiek de kachel zorgvuldig schoonmaken is belangrijk voor de veiligheid en voor een efficiënte werking en verhoogt tegelijkertijd de levensduur van de kachel. Gebruik geen staalwol, waterstofchloride of andere bijtende, agressieve of krassende producten voor het schoonmaken van de binnen- of buitenkant van de kachel. In het bijzonder na langere periodes van stilstand, moet de kachel en het schoorsteensysteem gecontroleerd worden op blokkeringen.

6.1 DOOR DE (EIND-)GEBRUIKER UIT TE VOEREN ONDERHOUD

Voer pas onderhoud aan de kachel uit nadat u hebt gecontroleerd of de kachel van binnen en van buiten helemaal is afgekoeld!

Trek voorafgaand aan onderhoud altijd de stekker van de kachel uit het stopcontact.

TaakFrequentie*
De buitenkant van de kachel schoonmaken	Elke twee weken
Het reinigen van de ruit Voor iedere	opstart. Ook bij opstart in geval van timerfunctie
De branderpot reinigen Voor iedere	opstart. Ook bij opstart in geval van timerfunctie
De aslade schoonmaken Wanneer de lade vol is en voor elke opstart.Ook bij opstart in geval van timerfunctie
Reinigen van de warmtewisselaar Dagelijks
De vuurhaard reinigen Elke 2 weken
De afdichting van de vuurdeur controleren	Tweemaal per jaar, de eerste keer aan het begin van het seizoen en / of als er 2500 kg aan pellets verstookt zijn
De pellettrechter en wormaandrijving reinigen	Een keer per maand en / of als er 2500 kg aan pellets verstookt zijn
Het reinigen van de pellettoevoerbuis	Een keer per week

6.2 DE BUITENKANT VAN DE KACHEL SCHOONMAKEN

Maak het oppervlak van de kachel met (heet) water en zeep schoon. Gebruik geen schurende of op oplosmiddelen gebaseerde schoonmaakproducten, anders kan de afwerklaag van het oppervlak beschadigd raken.

6.3 DE RUIT SCHOONMAKEN

De ruit van de kacheldeur moet voor iedere opstart gereinigd worden om inbranden van roet en asdeeltjes te voorkomen.

Het glas is hittebestendig, maar kan door snelle temperatuurveranderingen barsten. Laat daarom de ruit volledig afkoelen voordat deze wordt gereinigd. Gebruik gewone glasreinigingsspray en schoonmaaktissues.

Reinig de glazen ruit uitsluitend als de kachel helemaal is afgekoeld!

6.4 DE BRANDERPOT MET ASLADE REINIGEN

De kachelpot met aslade moet voor elke opstart gereinigd worden.

1. Haal de kachelpot en de aslade uit de verbrandingskamer. Zie afbeelding 16 & 17.
2. Reinig de aslade.
3. Reinig de branderpot en het rooster ervan met een borstel of stofzuiger. Als de gaten van het rooster verstopt zitten, gebruik dan een puntig instrument om de gaten vrij te maken (zie afbeelding 18).
4. Reinig de ruimte onder de branderpot en de ruimte onder de aslade met een stofzuiger.

Open gaten en een proper rooster van de verbrandingskamer zijn uiterst belangrijk voor een goede verbranding van de pellets.

1. Plaats de branderpot en de aslade terug in de kachel. Zorg ervoor dat de branderpot op de juiste manier wordt teruggeplaatst. Zorg dat de grote opening bij de ontstekingsstaaf geplaatst wordt (zoals aangegeven in afbeelding 19 en 20). Indien de branderpot verkeerd wordt teruggeplaatst, zal de kachel niet ontsteken.

6.5 REINIGEN VAN DE WARMTEWISSELAAR

De warmtewisselaar moet dagelijks gereinigd worden met behulp van een schraper. Zorg ervoor dat de kachel uitgeschakeld is en de kacheldeur gesloten is. Beweeg de hendel van de schraper, welke gemonteerd is in het uitblaasrooster (zie afbeelding 21) naar voren en vervolgens weer naar achteren. Herhaal deze handeling 5 à 6 keer totdat de schraper zonder weerstand heen en weer te bewegen is.

NL

127

6.6 DE VUURHAARD REINIGEN

Reinig eerst de warmtewisselaar (zie hoofdstuk 6.5 reinigen van de warmtewisselaar).

1. Verwijder de branderpot met aslade. Zie hoofdstuk 6.4
2. Verwijder het hitteschild, welke zich boven de kachel bevindt.

a. Druk het hitteschild aan de voorzijde omhoog (afbeelding 22) zodat de bevestigingspunten 2 (afbeelding 23) vrijkomen. Beweeg vervolgens het hitteschild naar voren zodat ook bevestigingspunt 1 (afbeelding 23) vrij komt.

b. Beweeg de achterzijden van het hitteschild naar beneden (afbeelding 24).
c. Druk nu de linkerzijde omhoog in de richting van pijl 1 (afbeelding 25) en draai de rechterzijde naar beneden in de richting van pijl 2 (afbeelding 25).
d. Neem vervolgens het hitteschild uit de verbrandingskamer.

1. Demonteer vervolgens de inwendige beplating van de vuurhaard.

a. Verwijder de schroeven 1 en 2 (afbeelding 26).
b. Maak de beplating los met behulp van een schroevendraaier (afbeelding 27).
c. Trek de beplating naar voren richting de deur en verwijder deze uit de vuurhaard. Herhaal deze handeling voor de beplating aan de rechterzijde (afbeelding 28 en 29).
d. Verwijder het schot aan de achterzijde van de vuurhaard door het schot naar voren te halen. Maak eventueel gebruik van een schroevendraaier. Verwijder het schot uit de kachel (afbeelding 30).

e. Verwijder de schotten aan de linkerzijde en rechterzijde. Schuif het zijschot ongeveer 2 cm naar voren in de richting van de deur tot voorbij het gedeelte welke wordt aangegeven met de pijl (afbeelding 31).
f. Beweeg vervolgens de bovenzijde van het schot naar het midden van de vuurhaard en neem het schot uit de kachel. Herhaal deze handeling om ook het schot aan de rechterzijde van de kachel uit de vuurhaard te nemen (afbeelding 32).
g. Verwijder de bodemplaat aan de rechterzijde. Beweeg deze omhoog met behulp van een schroevendraaier en neem de plaat uit de kachel (afbeelding 33).
h. Verwijder de bodemplaat aan de linkerzijde door deze eerst 3 cm horizontaal naar rechts te schuiven waarna deze uit de vuurhaard kan worden genomen (afbeelding 34 en 35).

1. Reinig de vuurhaard, het gedeelte onder de branderpot en de beplating met een borstel en een stofzuiger.

2. Plaats na het reinigen alle verwijderde onderdelen in omgekeerde volgorde terug in de vuurhaard.

6.7 DE DICHTING VAN DE VUURDEUR CONTROLEREN

Controleer ten minste twee keer per jaar, de eerste keer voordat het seizoen begint, de afdichting van de deur op lekken en beschadigingen. Laat de deurafdichting vervangen door een door Qlima goedgekeurde technicus indien nodig. Gebruik enkel de originele reserveonderdelen van Qlima.

6.8 DE PELLETTRECHTER EN WORMAANDRIJVING REINIGEN

Reinig de pellettrechter en wormaandrijving een keer per maand.

1. Verwijder het beschermingsrooster uit de pellettrechter.
2. Maak de pellettrechter leeg.
3. Reinig de pellettrechter en het zichtbare deel van de worm met een stofzuiger (afbeelding 36).
4. Plaats het beschermingsrooster terug op zijn plaats.
5. Vul de trechter met pellets.

6.9 REINIGEN VAN DE PELLET TOEVOERBUIS

Reinig de toevoerbuis van de pellets een keer per week met een harde ronde borstel (afbeelding 37). De toevoerbuis bevindt zich in de verbrandingskamer van de kachel. In de toevoerbuis kan zich creosoot vormen, waardoor de toevoerbuis sterk vervuild raakt en zelfs verstopt raken met pellets.

6.10 DOOR EEN GEAUTORISEERD TECHNICUS UIT TE VOEREN ONDERHOUD

TaakFrequentie*
Algemene professionele inspectie en onderhoud van de kachel (& het rookkanaal)	Tweemaal per seizoen, de eerste keer aan het begin van het seizoen en / of na 900 branduren wanneer de kachel SERV aangeeft
Schoorsteen/rooksysteem reinigen/vegen	Tweemaal per seizoen, de eerste keer aan het begin van het seizoen
Het vervangen van onderdelen die niet in deze handleiding worden genoemd	Na het constateren van schade
Aansluiting van de kachel op de schoorsteen / het rookkanaal controleren	Tweemaal per seizoen, de eerste keer aan het begin van het seizoen en / of na 900 branduren wanneer de kachel SERV aangeeft
Alle overige onderhoudsactiviteiten die niet specifiek worden genoemd in deze handleiding.	Eenmaal per seizoen, de eerste keer aan het begin van het seizoen
De ruimteventilator / rookgasventilator reinigen	Tweemaal per seizoen, de eerste keer aan het begin van het stookseizoen en / of na 900 branduren wanneer de kachel SERV aangeeft
De kachel inwendig en uitwendig reinigen	Eenmaal per seizoen of na 900 brand uren kachel geeft "SERV" aan
De pellet schroef reductor smeren	Eenmaal per seizoen, aan het einde van het stookseizoen
De rookkamer reinigen Eenmaal per	seizoen, aan het einde van het stookseizoen of na 900 brand uren kachel geeft "SERV" aan
Controle van het ontstekingselement	Eenmaal per seizoen
De warmtewisselaar reinigen luchtzijdig	Eenmaal per seizoen of na 900 brand uren kachel geeft "SERV" aan
De warmtewisselaar reinigen rookgaszijdig	Eenmaal per seizoen of na 900 brand uren kachel geeft "SERV" aan
Het elektrische gedeelte controleren zoals PCB de bedrading, de sensoren en de beveiligingen.	Eenmaal per seizoen of na 900 brand uren kachel geeft "SERV" aan
De silicone slangen controleren van de druksensor	Eenmaal per seizoen of na 900 brand uren kachel geeft "SERV" aan
De deurafdichting controleren en indien nodig vervangen.	Tweemaal per seizoen, de eerste keer aan het begin van het seizoen of na 900 brand uren kachel geeft "SERV" aan
Kachel testen op alle 5 de verbrandingsniveaus	Eenmaal per seizoen of na 900 brand uren kachel geeft "SERV" aan
De beveiligingen testen Eenmaal per	seizoen of na 900 brand uren kachel geeft "SERV" aan

(*) De vermelde frequentie is een minimum frequentie. De lokale wetgeving en/of uw verzekeringscontract kunnen voorrang hebben afhankelijk van wat het meest strikt is. Bij intensief gebruik van de kachel moet de schoorsteen vaker worden gereinigd.

7. TECHNISCHE SERVICE, ORIGINELE RESERVEONDERDELEN

Voordat een kachel de fabriek verlaat, wordt hij eerst zorgvuldig getest en in bedrijf gesteld. Eventuele reparaties of inbedrijfstellingsactiviteiten die noodzakelijk blijken te zijn tijdens of na het installeren moeten worden uitgevoerd door een door Qlima goedgekeurde verwarmingstechnici. Originele reserveonderdelen zijn alleen en exclusief te verkrijgen via onze Technische Servicecenters en geautoriseerde verkooppunten.

Zorg voordat u contact opneemt met uw dealer, het Technische Servicecenter of de geautoriseerde verwarmingstechnicus dat u het model en serienummer bij de hand hebt.

Gebruik alleen originele Qlima reserveonderdelen. Door het gebruik van andere dan Qlima reserveonderdelen vervalt de garantie.

8. PROBLEMEN OPLOSSEN

8.1 RESETTEN VAN EEN STORING

Raadpleeg alvorens een storing te resetten de storingslijst (hoofdstuk 8.2) en volg de instructies op. Reset de kachel door toets 3 (zie afbeelding 2) van het display in te drukken en deze 3 seconden vast te houden.

Indien na het resetten van de storing de melding terugkomt, raadpleeg dan uw leverancier.

8.2 STORINGSLIJST

PROBLEEM OORZAAK OPLOSSING
Regelpaneel start niet Geen stroomtoevoer naar de kachel		Controleer of de stekker aangesloten is
		Zekering van printplaat is doorgebrand
		Regelpaneel is defect Vervang het regelpaneel. Enkel door een door Qlima goedgekeurde technicus
		Lintkabel is defect Vervang de lintkabel. Enkel door een door Qlima goedgekeurde technicus
		Printplaat is defect Vervang de printplaat. Enkel door een door Qlima goedgekeurde technicus
		Hoofdschakelaar is niet ingeschakeld
Kachel gaat uit, alarm getoond “AlAr no FirE”	De pellettrechter is leeg Vul de pellettrechter met pellets
	De branderpot is vuil Reinig de branderpot.
	De motor van de pelletschroef is defect	Vervang de motor van de pelletschroef. Enkel door een door Qlima goedgekeurde technicus
	Elektronische printplaat is defect Vervang de printplaat.
	De temperatuursensor heeft de minimumtemperatuursdrempel om te starten niet gedetecteerd	Maak de verbrandingskamer leeg en start opnieuw, indien het probleem zich blijft voordoen.Neem contact op met een door Qlima goedgekeurde technicus als het probleem zich blijft voordoen.
	Er bereikt onvoldoende verbrandingslucht het vuur	Controleer het volgende (door de eindgebruiker):- Mogelijke obstructies van de inlaatbuis van de verbrandingslucht aan de achterzijde van de kachel. Reinig de inlaatbuis van verse lucht.- Roostergaten van de verbrandingskamer verstopt en/of verbrandingskamer met te veel as en/of verbrandingskamer te vuil en moet gereinigd worden. Enkel door een door Qlima goedgekeurde technicus.- Warmtewisselaar binnenin de kachel is vervuild. Reinig de warmtewiselaar.
	Houten pellets zijn niet van goede kwaliteit	Probeer houten pellets van een betere kwaliteit
	Wormaandrijving is geblokkeerd Haal de stekker van de kachel uit het stopcontact. Verwijder het beschermingsrooster in het reservoir, maak het reservoir leeg.Reinig zorgvuldig de zichtbare delen van de wormaandrijving.Plaats het beschermingsrooster terug en start opnieuw. Neem contact op met een door Qlima goedgekeurde technicus als het probleem zich blijft voordoen.

De kachel geeft 15 minuten na opstart de melding "ALARM NO ACC"	Het ontstekingsmechanisme is kapot	Vervang het ontstekingsmechanisme. Enkel door een door Qlima goedgekeurde technicus
	De temperatuursensor heeft de minimumtemperatuursdrempel om te starten niet gedetecteerd	Maak de verbrandingskamer leeg en start opnieuw, indien het probleem zich blijft voordoen. Neem contact op met een door Qlima goedgekeurde technicus als het probleem zich blijft voordoen.
	Buitentemperatuur is te laag. Maak de verbrandingskamer leeg en start opnieuw. Neem contact op met een door Qlima goedgekeurde technicus als het probleem zich blijft voordoen.
	Houten pellets zijn nat Gebruik enkel droge houten pellets.
	Temperatuursensor is defect Vervang de sensor. Enkel door een door Qlima goedgekeurde technicus
	Elektronische printplaat is defect Vervang de elektronische printplaat. Enkel door een door Qlima goedgekeurde technicus
	Het reservoir is leeg Vul de pellettrechter.
Houten pellets geraken niet in verbrandingskamer	Wormaandrijving is geblokkeerd Haal de stekker van de kachel uit het stopcontact. Verwijder het beschermingsrooster in het reservoir, maak het reservoir leeg. Reinig zorgvuldig de zichtbare delen van de wormaandrijving. Plaats het beschermingsrooster terug en start opnieuw. Neem contact op met een door Qlima goedgekeurde technicus als het probleem zich blijft voordoen.
	Motor van wormaandrijving is beschadigd	Vervang de motor. Enkel door een door Qlima goedgekeurde technicus
	Het reservoir is leeg Vul de pellettrechter.
Het vuur heeft een zwakke en oranje vlam, pellets branden niet correct en/of het glas wordt (te) snel zwart.	De uitlaat/rookgasleiding/schoorsteen is geblokkeerd	Laat de uitlaat/rookgasleiding/schoorsteen onmiddellijk reinigen door een goedgekeurde schoorsteenveger.Neem contact op met een goedgekeurde schoorsteenveger.
	De branderpot is vuil Reinig de branderpot.
	De kachel heeft interne obstructies.	De kachel vereist onderhoud.Enkel door een door Qlima goedgekeurde technicus
	Rookextractor is beschadigd Houten pellets kunnen branden dankzij de natuurlijke trek van de schoorsteenrook.Laat de ventilator onmiddellijk vervangen aangezien het slecht kan zijn voor uw gezondheid. Enkel door een door Qlima goedgekeurde technicus.
	Houten pellets zijn niet van goede kwaliteit.	Probeer houten pellets van een betere kwaliteit.
	De kachel is niet goed ingeregeld Regel de kachel in. Enkel door een door Qlima goedgekeurde technicus
Recirculatieventilator van kamerlucht blijft werken wanneer de kachel koud is	Elektronische printplaat is kapot Vervang de printplaat.Enkel door een door Qlima goedgekeurde technicus
As op de vloer rond de kachel	Rookieidingen zijn niet luchtdicht	Enkel door een goedgekeurde schoorsteeninstallateur:Rookieidingen die niet luchtdicht zijn, kunnen gevaarlijk zijn voor uw gezondheid. Dicht de fitting van de leiding onmiddellijk (met loctite 598 (of een gelijkwaardig product) en/of vervang de leidingen.
	Gebroken, versleten of beschadigde dichting van de deur	Vervang de dichting. Enkel door een door Qlima goedgekeurde technicus
Kachel in constante toestand, de display toont: "Eco"	De door de gebruiker vereiste kamertemperatuur is bereikt	Dit is geen fout. De kachel werkt in eco mode. Deze functie is te wijzigen met de afstandsbediening
Display toont "SERV" Geen storing. De kachel heeft 900 werkuren bereikt en heeft onderhoud nodig. De kachel zal gewoon blijven werken.		De kachel heeft onderhoud nodig. Neem contact op met een Qlima erkend service technicus. Deze zal onderhoud aan de kachel uitevoeren en de melding resetten.
Display toont "Atte" Er wordt geprobeerd de kachel op te starten terwijl deze nog in de cooldown fase staat.		Wacht totdat de cooldown fase voorbij is voordat de kachel opnieuw wordt opgestart.
Kachel gaat uit.Weergegeven alarm is "AlAr dEp" en de Led's ALF en ALC of een van beiden gaat op het bedieningspaneel branden.		Druksensor/schakelaar is defect Vervang de drukschakelaar.Enkel door een door Qlima goedgekeurde technicus
		De uitlaat/rookgasleiding/schoorsteen is geblokkeerd
		Laat de uitlaat/rookgasleiding/schoorsteen onmiddellijk reinigen door een goedgekeurde schoorsteenveger.Neem contact op met een goedgekeurde schoorsteenveger.
		Elektronische printplaat is kapot Vervang de elektronische printplaat. Enkel door een door Qlima goedgekeurde technicus
		Overmatige schoorsteenlengte Raadpleeg een schoorsteenexpert om te controleren of de schoorsteen in overeenstemming is met de wetgeving. Raadpleeg een door Qlima goedgekeurde technicus om te controleren of de schoorsteen geschikt is voor de kachel.
		Ongunstige weersomstandigheden
		Wanneer er een sterke wind is, kan er een negatieve druk naar de schoorsteen plaatsvinden. Controleer en start de kachel opnieuw.
		Kachel is overhit Te hoge kamertemperatuur.Open deuren naar andere kamers. Als het probleem zich blijft voordoen, raadpleeg een door Qlima goedgekeurde technicus.
		De veiligheidsthermostaat van de kachel is aangesprongen.Laat de kachel afkoelen en reset vervolgens de veiligheidsthermostaat door het verwijderen van het afdekkapje (afbeelding 38) en het indrukken van de resetknop (afbeelding 39).
		De recirculatieventilator van de kamerlucht is defect
		Vervang de ventilator.Enkel door een door Qlima goedgekeurde technicus
		Tijdelijke stroomuitval Een spanningsval tijdens de werking van de kachel kan leiden tot oververhitting van de interne kachel. Laat de kachel afkoelen en start hem opnieuw.
		Veiligheidsthermostaat is defect Vervang de veiligheidsthermostaat.Enkel door een door Qlima goedgekeurde technicus
Kachel gaat uit.Weergegeven alarm is "AlAr Sond"		Temperatuursensor van rookuitlaat is defect.
		De bedrading van de rookgassensor zit los.
		Herstel de bedrading.Enkel door een door Qlima goedgekeurde technicus

Display toont "Cool Fire"	De kachel is handmatig, door de ingestelde timerfunctie of de save mode uitgeschakeld. De kachel staat in de cooldown fase.	Geen storing, de cooldown fase stopt automatisch wanneer de kachel voldoende is afgekoeld.
	Stroomonderbreking Nadat de stroomtoevoer is hersteld, start de kachel eerst in de cooldown fase. Vervolgens kan de kachel opnieuw opgestart worden.
Display toont "Alar fan fail"	De rookgasventilator is defect of de printplaat kan de omtreksnelheid van de ventilator niet meten	De rookgasventilator, de printplaat of de omtreksnelheidssensor is defect of de bedraing is beschadigd of zit los. Herstel het defect. Enkel door een door Qlima goedgekeurde technicus

9. PRODUCT FICHE

Naam leverancier of merknaam Qlima
Model Isotta 94 S-line
Energieefficiëntieklasse A++
Type kachel Houtpellets
Directe warmteafgifte (*) kW 9,84
Indirecte warmteafgifte kW 0,0
Energie-efficiëntie-index 126,8
Stroomverbruik (ontsteking / normale operatie) W 300 / 100
Aansluitspanning V/Hz 230/~50
Nuttig rendement bij nominale capaciteit / gereduceerde capaciteit (*)	%	86,36 - 93,43
Andere voorzorgsmaatregelen met betrekking tot montage, installatie of onderhoud van lokale ruimteverwarming.		Raadpleeg handleiding
CO-gehalte bij 13% O_2 nominale / gereduceerde capaciteit (*)	%	0,012 / 0,054
Gemiddeld stofgehalte bij 13% O_2	mg/ Nm^3	10,8
Voor vertrekken tot**	m^3	250
Rookgasuitlaatdiameter	mm	80
Rookgastemperatuur bij nominale capaciteit / gereduceerde capaciteit	°C	163
Trek van de schoorsteen nodig	Pa	11
Smoorklep voor schoorsteen nodig		Mogelijk***
Kan worden toegepast op een schoorsteencombinatie met rookkanaal		Nee
Type brandstof (****)		∅ 6 mmDin+/Önorm+/EN+
Nominale lengte / diameter van de brandstof	mm	30 / 06
Inhoud van pellettrechter	kg	15
Autonomie (min-max)	h	6,6 - 23
Hoofdbeluchtingsschuif		Ja
Recirculatieventilator		Ja
Luchtfilter		Nee
Netto gewicht	kg	140

(*) Volgens EN 14785
(**) slechts ter indicatie, varieert per land/regio
(***) Te bepalen door een geautoriseerde professionele installateur

NL

136

10. GARANTIEBEPALINGEN

Voor uw kachel geldt een garantie van 24 maanden vanaf de datum van aankoop. Binnen deze periode worden alle materiaal- of productiefouten conform de volgende voorwaarden gratis hersteld:

1. Wij wijzen uitdrukkelijk alle overige aanspraken op schadeloosstelling, waaronder begrepen gevolgschade, af.
2. Eventuele reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot een verlenging van de garantietermijn.
3. De garantie vervalt als er veranderingen aan de kachel worden doorgevoerd, nietoriginele fabrieksonderdelen worden toegepast of de kachel door derden wordt gerepareerd.
4. Onderdelen die onderhevig zijn aan reguliere slijtage of met een kortere levensduur dan de bovenvermelde garantieperiode, zoals pakkingen, afdichtingen, brandwerende voeringsmaterialen, glas*/ruit*, geverfde details en keramiek, etc. worden niet door de garantie gedekt.
5. De garantie is alleen geldig na overlegging van het originele aankoopbewijs, met datum, waarop geen veranderingen mogen zijn aangebracht.
6. Garantie is niet van kracht voor schade die veroorzaakt is door handelingen die niet in overeenstemming zijn met gebruiksaanwijzingen uit deze handleiding, nalatigheid en het gebruik van een verkeerd type brandstof. Het gebruik van verkeerde brandstof kan zelfs gevaarlijk zijn**.
7. De vervoerskosten en de risico's die ontstaan tijdens het vervoer van de kachel of de onderdelen ervan komen altijd voor rekening van de koper.
8. De garantie is enkel geldig wanneer de kachel geïnstalleerd is door een door Qlima goedgekeurde installateur en wanneer het ondertekende protocol van inbedrijfstelling voorgelegd kan worden.

Om onnodige kosten te voorkomen adviseren wij u eerst deze handleiding zorgvuldig door te lezen. Mocht u hier geen oplossing vinden, raadpleeg dan uw dealer of installateur.

* De kachelruit is hittebestendig en is bestand tegen hogere temperaturen dan de temperaturen die in de kachel kunnen optreden. Dit betekent dat schade aan de kachelruit alleen maar kan ontstaan door oorzaken die niet binnen de verantwoordelijkheid van de fabrikant/distributeur liggen. Schade aan de kachelruit wordt daarom niet door de garantie gedekt.
** Zeer brandbare stoffen kunnen tot oncontroleerbare verbranding leiden, waardoor er vlammen buiten de kachel komen. Mocht dit het geval zijn, probeer dan nooit de kachel te verplaatsen, maar schakel hem dan altijd onmiddellijk uit. Gebruik in geval van nood een brandblusser van het type B: een kooldioxide- of poederblusser.

Werp elektrische apparatuur niet weg bij het huisvuil; lever het in op de daarvoor aangewezen plaats. Neem contact op met de plaatselijke autoriteiten voor informatie waar apparatuur kan worden ingeleverd. Wanneer elektrische apparaten worden weggegooid op de vuilstort of in de dump, kunnen gevaarlijke stoffen in het grondwater en in de voedselketen terecht komen met alle gevolgen voor de gezondheid. Bij de vervanging van oude apparaten door nieuwe is de leverancier wettelijk verplicht zonder kosten het oude apparaat voor vernietiging in te nemen. Batterijen niet in het vuur werpen, daar deze kunnen exploderen of gevaarlijke vloeistoffen kunnen uitstoten. Indien u de afstandsbediening vervangt of vernietigt, de batterijen uitnemen en deze conform de geldende wetgeving-weggooien daar deze schadelijk zijn voor het milieu.

NL

137

11. CONFORMITEITSVERKLARING

Conformiteitsverklaring

Wij, PVG Holding B.V.

Kanaalstraat 12C

5347 KM Oss, Nederland

verklaren hierbij :

Dat de onderstaande producten qua ontwerp en uitvoering voldoen aan de desbetreffende basisveiligheids- en -gezondheidseisen van de EG-richtlijnen:

Productbeschrijving: Verwarmingstoestellen voor woningen

verwarmd door houten pellets

Merk: Qlima

Typeaanduiding product: Isotta 94 S-line

Toegepaste EG-richtlijnen: EC Low Voltage Directive (LVD):

2006/95/EC

Type		Thermisch rendement %	Capaciteit kW	Gemiddeld stofgehalte bij 13% O2 mg/Nm ^3
Isotta 94 S-line	Nominal 86,36 9,84 10,8

Toegepaste geharmoniseerde

Resultaten goedgekeurd door

Handtekening ondertekeningsbevoegde:

P.J.J. Walhout
