MANUALE UTENTE Isotta 94 Sline QLIMA

selezione	significato	valori possibili
START 1	ora di attivazione	ora - OFF
STOP 1	ora di disattivazione	ora - OFF
START 2	ora di attivazione	ora - OFF
STOP 2	ora di disattivazione	ora - OFF

Submenú 03 - 03 - Programa semanal

PROGRAMMA 1
livello di menu	selezione	significato	valori possibili
03-03-02	START PROG 1	ora di attivazione	ora - OFF
03-03-03	STOP PROG 1	ora di disattivazione	ora - OFF
03-03-04	LUNEDI PROG 1		on/off
03-03-05	MARTEDI PROG 1		on/off
03-03-06	MERCOLEDI PROG 1		on/off
03-03-07	GIOVEDI PROG 1		on/off
03-03-08	VENERDI PROG 1		on/off
03-03-09	SABATO PROG 1		on/off
03-03-10	DOMENICA PROG 1		on/off

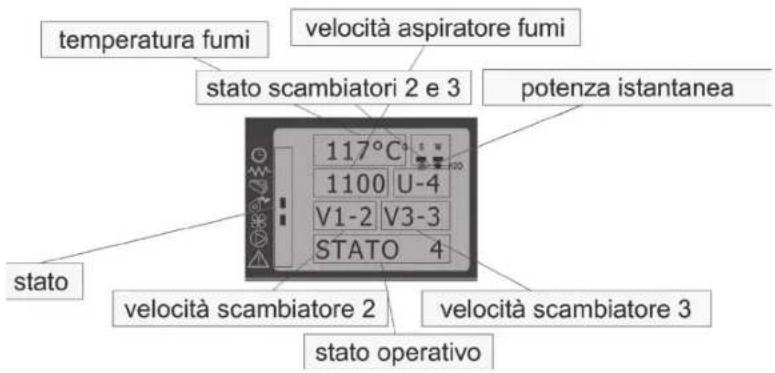

temperatura fumi velocità aspiratore fumi stato scambiatori 2 e 3 potenza istantanea 117°C 1100 U-4 V1-2 V3-3 STATO 4 stato velocità scambiatore 2 velocità scambiatore 3 stato operativo

E

14

Origine dell'allarme	Visualizzazione display
Sonda temperatura fumi	ALARM SOND FUMI
Sovra temperatura fumi	ALARM HOT TEMP

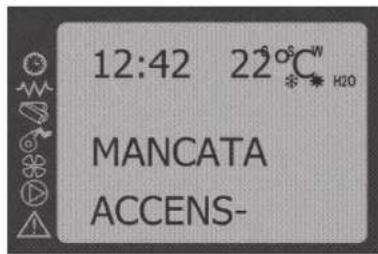

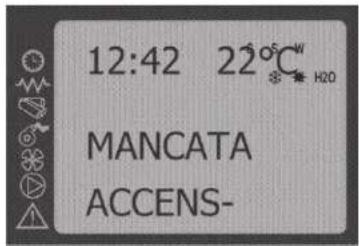

Mancata accensione	ALARM NO FIRE
Spegnimento durante fase lavoro	ALARM NO FIRE
Mancata alimentazione di rete	COOL FIRE (vedi par.9.2)
Pressostato di sicurezza coclea	ALARM DEP FAIL
Termostato di sicurezza generale	ALARM SIC FAIL
Ventilatore fumi guasto	ALARM FAN FAIL

selezione	significato	valori possibili
START 1	ora di attivazione	ora - OFF
STOP 1	ora di disattivazione	ora - OFF
START 2	ora di attivazione	ora - OFF
STOP 2	ora di disattivazione	ora - OFF

PROGRAMMA 1
livello di menu	sezione	significato	valori possibili
03-03-02	START PROG 1	ora di attivazione	ora - OFF
03-03-03	STOP PROG 1	ora di disattivazione	ora - OFF
03-03-04	LUNEDI PROG 1		on/off
03-03-05	MARTEDI PROG 1		on/off
03-03-06	MERCOLEDI PROG 1		on/off
03-03-07	GIOVEDI PROG 1		on/off
03-03-08	VENERDI PROG 1		on/off
03-03-09	SABATO PROG 1		on/off
03-03-10	DOMENICA PROG 1		on/off

F

47

temperatura fumi velocità aspiratore fumi stato scambiatori 2 e 3 potenza istantanea 117°C 1100 U-4 V1-2 V3-3 STATO 4 stato velocità scambiatore 2 velocità scambiatore 3 stato operativo

4.1 RÉGLAGE TEMPÉRATURE AMBIANTE

Origine dell'allarme	Visualizzazione display
Sonda temperatura fumi	ALARM SOND FUMI
Sovra temperatura fumi	ALARM HOT TEMP
Mancata accensione	ALARM NO FIRE
Spegnimento durante fase lavoro	ALARM NO FIRE
Mancata alimentazione di rete	COOL FIRE (vedi par.9.2)
Pressostato di sicurezza coclea	ALARM DEP FAIL
Termostato di sicurezza generale	ALARM SIC FAIL
Ventilatore fumi guasto	ALARM FAN FAIL

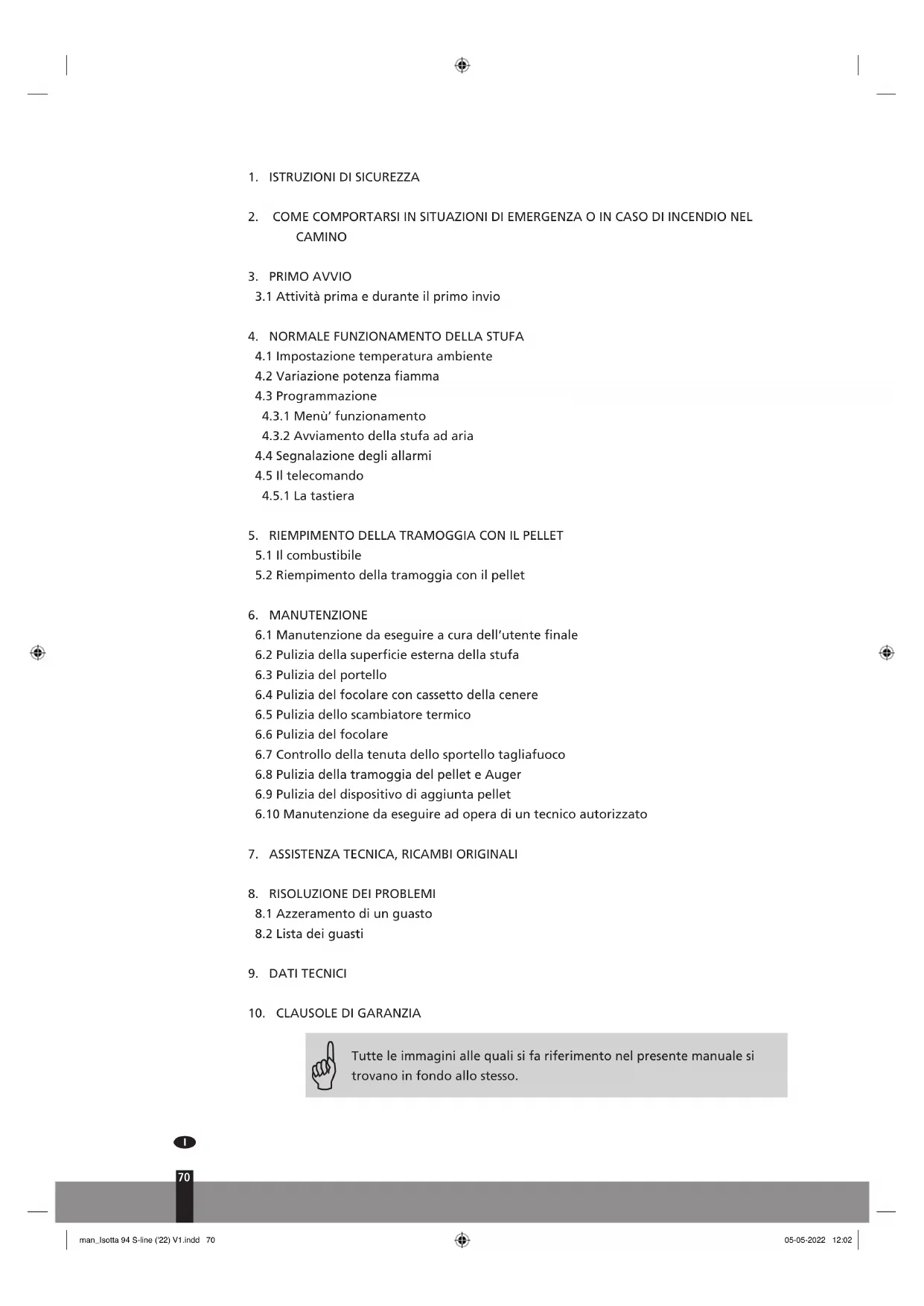

1. ISTRUZIONI DI SICUREZZA
2. COME COMPORTARSI IN SITUAZIONI DI EMERGENZA O IN CASO DI INCENDIO NEL CAMINO
3. PRIMO AVVIO
   3.1 Attività prima e durante il primo invio

4. NORMALE FUNZIONAMENTO DELLA STUFA

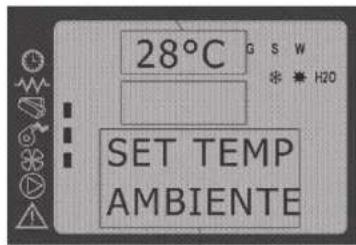

   4.1 Impostazione temperatura ambiente
   4.2 Variazione potenza fiamma
   4.3 Programmazione
   4.3.1 Menù' funzionamento
   4.3.2 Avviamento della stufa ad aria
   4.4 Segnalazione degli allarmi
   4.5 Il telecomando
   4.5.1 La tastiera

5. RIEMPIMENTO DELLA TRAMOGGIA CON IL PELLET

5.1 Il combustibile
5.2 Riempimento della tramoggia con il pellet

1. MANUTENZIONE

6.1 Manutenzione da eseguire a cura dell'utente finale
6.2 Pulizia della superficie esterna della stufa
6.3 Pulizia del portello
6.4 Pulizia del focolare con cassetto della cenere
6.5 Pulizia dello scambiatore termico
6.6 Pulizia del focolare
6.7 Controllo della tenuta dello sportello tagliafuoco
6.8 Pulizia della tramoggia del pellet e Auger
6.9 Pulizia del dispositivo di aggiunta pellet
6.10 Manutenzione da eseguire ad opera di un tecnico autorizzato

1. ASSISTENZA TECNICA, RICAMBI ORIGINALI

2. RISOLUZIONE DEI PROBLEMI

8.1 Azzeramento di un guasto
8.2 Lista dei guasti

1. DATI TECNICI

2. CLAUSOLE DI GARANZIA

Tutte le immagini alle quali si fa riferimento nel presente manuale si trovano in fondo allo stesso.

1. ISTRUZIONI DI SICUREZZA

NOTA! Tutte le illustrazioni riportate nel manuale e sul cartone hanno un mero scopo esplicativo ed indicativo e potrebbero pertanto differire leggermente dell'apparecchio in vostro possesso. L'apparecchio di riferimento è quello che avete acquistato.

L'inosservanza dei requisiti stabiliti nel presente manuale comporta l'annullamento della garanzia e potrebbe portare a situazioni pericolose.

Si prega di installare il dispositivo secondo le leggi e normative locali e nazionali. Il presente prodotto è destinato al riscaldamento delle stanze in abitazioni residenziali ed è idoneo unicamente per l'uso in normali condizioni domestiche, all'interno di un soggiorno, di una cucina e di un garage in luogo asciutto. Non installare la stufa in camere da letto o bagni.

La corretta installazione della stufa è di vitale importanza per la durata del prodotto e per la vostra sicurezza. Si consiglia quindi di attenersi a quanto segue:

- La stufa deve essere installata da un tecnico autorizzato Qlima a svolgere tale mansione. Le istruzioni d'uso fornite dal presente manuale possono variare a seconda delle leggi locali e/o regionali. In caso di dubbio, attenersi alle condizioni più severe. Il produttore e distributore

declinano qualsiasi responsabilità in caso di installazione non conforme alle leggi locali o in caso di errata o non idonea ventilazione del locale.

- La stufa deve essere installata in un ambiente tale da permetterne l'utilizzo in sicurezza (ubicazione all'interno della stanza, tipo di edificio, utilizzo della stanza).

In caso di malfunzionamento o difficoltà di comprensione di questo manuale, La preghiamo di contattare il Suo distributore o installatore al più presto.

• La combustione del pellet necessita di ossigeno, pertanto di aria.

Assicurarsi sempre che il condotto dell'aria di combustione possa aspirare aria pulita dall'esterno.

• Non coprire mai le prese d'aria. Assicurarsi regolarmente che l'apertura di aspirazione sia pulita.
• Avvalersi di attrezzatura idonea al trasporto di stufe. L'utilizzo di attrezzatura non adeguata potrebbe causare danni a persone e/o alla stufa.
• Si consiglia di non lasciare oggetti e/o materiali infiammabili nel raggio di 200 mm dal retro e 200 mm dai lati della stufa e nel raggio di 800 mm dal portello frontale.
• La stufa è progettata come unità monoblocco e non è indicata per l'incasso. Mantenere una distanza di 200

mm dalle pareti così some sui lati e sul retro della stufa.

• La superficie della stufa può diventare molto calda durante l'uso. NON lasciare bambini da soli vicino alla stufa. Assicurarsi che sia sempre presente un adulto e che non giochino con la stufa.
• La stufa non dovrebbe essere usata da persone (compresi bambini) con ridotte capacità fisiche, sensoriali o mentali, o con poca esperienza e conoscenza in materia, se non sotto la diretta supervisione o su istruzioni specifiche di una persona responsabile per la loro sicurezza. Non lasciare mai le persone menzionate sopra senza sorveglianza in presenza dell'imballaggio. Sussiste il pericolo di soffocamento.
• La superficie della stufa può diventare molto calda durante l'uso. Quando si utilizza la stufa, usare dispositivi di protezione personale ignifughi appropriati, come guanti di protezione dal calore.
• Durante l'installazione e la manutenzione della stufa utilizzare sempre gli ausili di protezione personale necessari quali occhiali di sicurezza, guanti, eccetera.
• Prestare attenzione quando si rabbocca la tramoggia della stufa con il pellet quando la stufa è ancora bollente. Assicurarsi che il sacco del pellet non sia a portata del fuoco.
• Prestare attenzione ad abiti infiammabili, potrebbero incendiarsi in prossimità del fuoco.
  • Non utilizzare solventi infiammabili

1

nella stanza in cui si trova la stufa. Per evitare qualsiasi rischio, si consiglia di non tenere materiale combustibile né solventi infiammabili nella stessa stanza.

• La stufa è particolarmente pesante, assicurarsi che il pavimento ne regga il peso.
• Usare esclusivamente pellet di legna asciutto di buona qualità privo di residui di colla, resina o additivi. Diametro 6 mm. Lunghezza massima 30 mm.

- Non usare combustibili diversi dal citato pellet di legna. Altri combustibili, come ad esempio trucioli di legno con residui di colla e/o solventi, legno di risulta in genere, cartone, combustibili liquidi, alcol, petrolio, benzina, materiali di scarto o spazzatura ecc. sono tutti vietati.

- L'utilizzo di legna di umida, verniciata o di scarsa qualità può portare alla formazione di condensa e/o fuliggine nel camino o nel focolare riducendo le prestazioni della stufa e creando delle situazioni pericolose.

- Far pulire il camino regolarmente, secondo le leggi locali e le norme previste per legge. Qualora non esistessero leggi e/o norme: assicurarsi che l'intero impianto stufa-canna-camino venga controllato e pulito da un tecnico autorizzato almeno due volte l'anno (una volta all'inizio della stagione invernale). Se la stufa viene usata in modo continuo e intenso, l'intero impianto, compreso il camino, devono essere puliti più frequentemente.

• Non utilizzare la stufa come barbecue.

Collegare una sola stufa a legna per canna fumaria. Collegare più stufe alla stessa canna fumaria può causare situazioni pericolose.

Questa stufa necessita di un collegamento elettrico. Leggere attentamente le avvertenze e considerazioni riportate di seguito:

• Non utilizzare un cavo elettrico danneggiato.
- Un cavo elettrico danneggiato dovrà essere sostituito dal fornitore o da personale autorizzato/centro riparazioni.
• Non bloccare o piegare il cavo.
- Assicurarsi che il cavo elettrico non tocchi le parti calde della stufa.
- NON collegare la stufa tramite una prolunga. Se non si dispone di una presa con messa a terra, chiamare un elettricista per richiederne l'installazione.
- Controllare la corrente di alimentazione Questo dispositivo va collegato esclusivamente a prese con messa a terra - tensione 230 V/ \~50 Hz.

Il dispositivo DEVE essere sempre collegato ad una presa con messa a terra. E' vietato il collegamento del dispositivo ad una presa priva di messa a terra.

• La spina deve essere facilmente accessibile una volta collegato il dispositivo.
• Non posizionare l'apparecchio direttamente al di sotto di una presa di corrente a parete.

Prima di collegare il dispositivo, assicurarsi che:

• La tensione corrisponda a quella richiesta.
• La presa e la corrente siano adeguate.
  • La spina sia adatta alla presa.

I collegamenti elettrici siano stati adeguatamente controllati da un esperto soprattutto se non si è sicuri che tutto sia a posto.

• Non coprire mai le prese d'aria.
- Non inserire oggetti nei fori presenti all'interno della stufa.
- Evitare qualsiasi contatto con l'acqua. Non spruzzare la stufa né immergerla in acqua, in quanto potrebbe portare ad un corto circuito.
- Ricordarsi di staccare la spina prima di pulire o sostituire parti della stufa.
- Prima di eseguire qualsiasi intervento di manutenzione sulla stufa, estrarre sempre la spina dalla presa.
- Rimuovere la spina dalla presa quando la stufa non è in uso.
- Non apportare modifiche all'apparecchio. Questo al fine di evitare che si verifichino situazioni di grave pericolo. Tali interventi comportano la decadenza della garanzia.
- Conservare con cura il manuale di installazione e di utilizzo.
- In caso di emergenza operare sempre secondo le indicazioni fornite dai vigili del fuoco.

2. COME COMPORTARSI IN SITUAZIONI DI EMERGENZA O IN CASO DI INCENDIO NEL CAMINO

1. Spegnere immediatamente la stufa staccando la spina dalla presa di corrente.
2. Spegnere il fuoco nella stufa servendosi di un estintore a CO _2 , sabbia, bicarbonato o sale, per ridurre al minimo la formazione di fumo nell'ambiente. Non usare mai acqua per spegnere l'incendio.
3. In caso di incendio nel camino: Chiudere la valvola a farfalla (consultare le regole, prescrizioni, ordinanze e norme locali / nazionali per assicurarsi che la valvola a farfalla sia consentita) o tappare la canna fumaria con un panno bagnato.

ATTENZIONE: la canna fumaria può essere bollente. Per la chiusura, indossare sempre guanti resistenti al calore.

1. Avvisare subito i pompieri.
2. Ventilare l'ambiente aprendo tutte le finestre e le porte, in relazione alla possibile formazione di monossido di carbonio.

3. PRIMO AVVIO

La prima messa in funzione deve essere eseguita da un tecnico autorizzato del servizio Qlima. La stufa va regolata alla prima messa in funzione, per ottenere una giusta proporzione tra aria e combustibile in ciascuno dei cinque livelli di combustione. La proporzione giusta dipende fortemente dalla canna fumaria montata e può essere regolata solo dopo l'installazione della stufa. Una proporzione sbagliata tra aria e combustibile può provocare gravi danni alla stufa e far aumentare anche il consumo di combustibile.

Non cambiare mai da soli i parametri di servizio nel menù di servizio. Ciò può provocare gravi danni alla stufa, facendo decadere la validità della garanzia. La stufa può essere regolata esclusivamente da un tecnico autorizzato del servizio Qlima.

3.1 ATTIVITÀ PRIMA E DURANTE IL PRIMO INVIO

Nuovo edificio o ristrutturazione: Assicurarsi che l'edificio sia ben asciutto prima di utilizzare la stufa per la prima volta. Pareti, soffitti e/o pavimenti in particolare richiedono molto tempo per l'asciugatura. Fuliggine, particelle di cenere ecc. potrebbero facilmente attaccarsi a pareti non completamente asciutte.

1. Controllare che la stufa sia stata installata secondo le istruzioni di installazione.

2. Prima di utilizzare la stufa, rimuovere tutto il contenuto (libretti e manuali), quanto (consigliato), per atrezzi da utilizzarsi sulla stufa e per accedere al focolare in genre, (carico legna o altro).

3. Riempire di pellet il deposito di pellet. Vedasi il capitolo 5 "Riempire di pellet il deposito di pellet" di queste istruzioni per una spiegazione relativa ai pellet da usare e a come va riempito il deposito.

4. Attaccare la spina a una presa di corrente a terra e accendere l'interruttore. Questo si trova sul lato posteriore della stufa.

Controllare il capitolo 9 "Allacciamento elettrico" delle istruzioni di installazione prima di collegare l'apparecchio all'elettricità.

1. Consultare il capitolo 4 "Utilizzo normale della stufa" per ottenere maggiori informazioni sull'utilizzo del telecomando (se compreso nella consegna) e sul procedimento di avvio.
2. La stufa è in acciaio di alta qualità con uno strato protettivo. Durante i primi cicli di accensione lo strato protettivo si indurirà e l'acciaio si assesterà. Questo processo può richiedere del tempo. Durante il primo funzionamento, è normale che sia prodotto un odore sgradevole. Assicurarsi di ventilare la stanza a lungo durante tale periodo.
3. Non far mai funzionare la stufa con lo sportello tagliafuoco aperto. Tenere sempre lo sportello chiuso durante il funzionamento della stufa. Assicurarsi che lo sportello della stufa sia ben chiuso.
4. Accendere la stufa e selezionare il livello di combustione 1.

Al fine di evitare danni permanenti alla stufa, inizialmente si consiglia di effettuare un'alimentazione graduale e a fuoco basso. Per le prime 24 ore, tenere il fuoco basso, in seguito è possibile aumentare gradualmente la capacità. Tenere la stufa accesa in continuazione per almeno altre tre o quattro ore.

1. Controllare che non entrino nell'ambiente gas provenienti dal processo di combustione. Se ciò accade, spegnere subito la stufa e riparare la perdita.
2. Verificare che il ventilatore per l'ambiente entri in funzione, sentendo se l'aria fuoriesce dalla griglia di emissione sul lato anteriore della stufa. Questo ventilatore parte solo quando la stufa è abbastanza calda (circa 15-20 minuti dopo che la stufa è stata accesa). Se il ventilatore per l'ambiente non gira, spegnere la stufa per evitare danni. Risolvere il problema prima che la stufa venga accesa di nuovo.

1. Verificare che la stufa abbia la giusta proporzione aria/combustibile in ognuno dei cinque livelli di combustione, controllando l'immagine della fiamma su ciascuno dei cinque livelli di combustione. A tale proposito, vedasi la figura 1. Se necessario, regolare la proporzione aria/combustibile. Il regolamento della proporzione aria/combustibile può essere effettuato solo da un tecnico di servizio Qlima.

2. Controllare il tiraggio della canna fumaria con un manometro differenziale. Regolare la valvola a farfalla della canna fumaria, se installata.

Dopo aver regolato la valvola a farfalla, la posizione della valvola a farfalla può essere cambiata solo in caso di calamità, come ad esempio un incendio del caminetto.

1. Verificare che in ognuno dei cinque livelli di combustione la temperatura del gas di combustione rimanga sotto i 220°C. Se la temperatura del gas di combustione in uno dei cinque livelli di combustione supera i 220°C, la stufa del livello corrispondente deve essere regolata di nuovo, riducendo l'aggiunta di pellet in combinazione con la velocità del ventilatore per gas di combustione e / o aumentando la velocità del ventilatore per l'ambiente.

L'esecuzione della mezza in funzione della stufa da parte di un tecnico autorizzato Qlima presenta i seguenti vantaggi:

• Si formerà meno fuliggine, per cui la canna fumaria e la stufa si sporcheranno meno rapidamente.
• La stufa consumerà meno combustibile.
• Il rendimento della stufa sarà ottimale.
• Le componenti della stufa saranno meno appesantite, per cui la stufa avrà una vita più lunga.

• Il numero di ore necessario per il servizio e il mantenimento della stufa diminuirà.

• Dopo essere stata regolata, la stufa è pronta per l'uso.

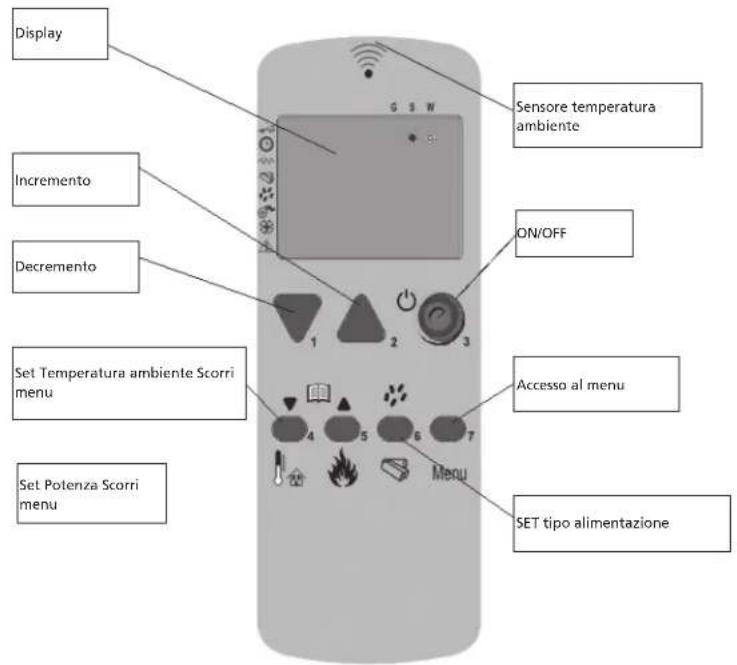

Con pressione sul tasto P7 (MENU) si accede al menu.

Questo è suddiviso in varie voci e livelli che permettono di accedere alle impostazioni e alla programmazione della scheda. Per accedere alle varie voci del menù dopo aver premuto il tasto P7 per due secondi, scorrere la lista fino alla voce desiderata con i tasti P1 e P2 e confermare premendo P3.

• 01 Menù SET VENTOLE
• 02 Menù SET OROLOGIO
• 03 Menù SET CRONO

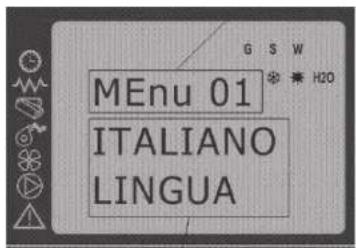

• 04 Menù LINGUA
• 05 Menù STAND BY
• 06 Menù MODO CICALINO
• 07 Menù CARICO INIZIALE
• 08 Menù STATO STUFA
• 09 Menù TARATURE TECNICO

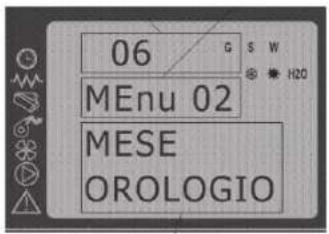

Menu 02 - set orologio

Imposta l'ora e la data corrente. La scheda è provvista di batteria al litio che permette all'orologio interno un'autonomia superiore ai 3/5 anni.

06 G S W MEnu 02 MESE OROLOGIO

Dal menù SET OROLOGIO agendo sui tasti P1 e P2 far scorrere i dati desiderati e confermare con il tasto P3.

Menu 03 - set crono

Sottomenu 03 - 01 - abilita crono

Permette di abilitare e disabilitare globalmente tutte le funzioni di cronotermostato.

OFF M-3-1-01 ABILITA CRONO

Sottomenu 03 - 02 - programa giornaliero

Permette di abilitare, disabilitare e impostare le funzioni di cronotermostato giornaliero.

È possibile impostare due fasce di funzionamento delimitate dagli orari impostati secondo tabella seguente dove l'impostazione OFF indica all'orologio di ignorare il comando:

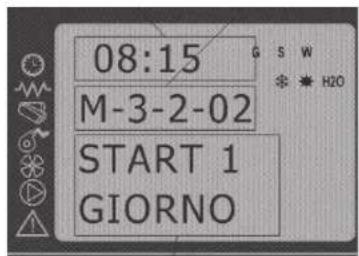

08:15 M-3-2-02 START 1 GIORNO

selezione	significato	valori possibili
START 1	ora di attivazione	ora - OFF
STOP 1	ora di disattivazione	ora - OFF
START 2	ora di attivazione	ora - OFF
STOP 2	ora di disattivazione	ora - OFF

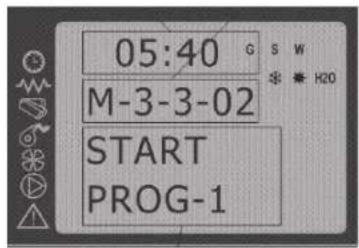

Sottomenu 03 - 03 - programma settimanale

Permette di abilitare, disabilitare e impostare le funzioni di cronotermostato settimanale.

Il programmatore settimanale dispone di 4 programmi indipendenti il cui effetto finale è composto dalla combinazione delle 4 singole programmazioni. Il programmatore settimanale può essere attivato o disattivato. Inoltre, impostando OFF nel campo orari, l'orologio ignora il comando corrispondente.

Attenzione: effettuare con cura la programmazione evitando in generale di far sovrapporre le ore di attivazione e/o disattivazione nella stessa giornata in differenti programmi.

PROGRAMMA 1
livello di menu	sezione	significato	valori possibili
03-03-02	START PROG 1	ora di attivazione	ora - OFF
03-03-03	STOP PROG 1	ora di disattivazione	ora - OFF
03-03-04	LUNEDI PROG 1		on/off
03-03-05	MARTEDI PROG 1		on/off
03-03-06	MERCOLEDI PROG 1		on/off
03-03-07	GIOVEDI PROG 1		on/off
03-03-08	VENERDI PROG 1		on/off
03-03-09	SABATO PROG 1		on/off
03-03-10	DOMENICA PROG 1		on/off

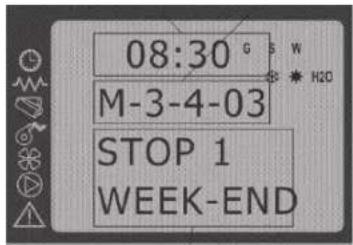

Sottomenu 03 - 04 - program week-end

Permette di abilitare, disabilitare e impostare le funzioni di cronotermostato nel week-end (giorni 5 e 6, ovvero sabato e domenica).

SUGGERIMENTO: allo scopo di evitare confusione e operazioni di avvio e spegnimento non voluti, attivare un solo programma per volta se non si conosce esattamente quello che si desidera ottenere.

I

81

Disattivare il programma giornaliero se si desidera impiegare quello settimanale.

Mantenere sempre disattivato il programma week-end se si utilizza quello settimanale nei programmi 1, 2, 3 e 4.

Attivare la programmazione week-end solamente dopo aver disattivato la programmazione settimanale.

Menu 04 - scegli lingua

Permette di selezionare la lingua di dialogo tra quelle disponibili.

G S W MEnu 01 ITALIANO LINGUA

Menu 05 - modo stand-by

Attiva la modalità "STAND-BY" che porta la stufa a spegnimento dopo che la temperatura ambiente è rimasta superore al SET oltre il tempo definito da Pr44. Dopo lo spegnimento avvenuto in seguito a questa condizione, la riaccensione sarà possibile solamente quando sarà verificata la seguente condizione:

$$ T _ {S E T} < \left(T _ {\text { a m b i e n t e }} - \operatorname * {P r} 4 3\right) $$

Menu 06 - modo cicalino

Quando "OFF" disabilita la segnalazione acustica.

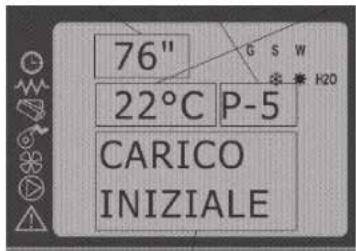

Menu 07 - carico iniziale

Consente di effettuare, a stufa spenta e fredda, un precarico pellet per un tempo pari a 110". Avviare con il tasto P1 e interrompere con il tasto P3.

76" G S W 22°C P-5 CARICO INIZIALE

Menu 08 – Stato stufa

Consente di effettuare la lettura dei parametri della coclea alla potenza impostata, e cosa più importante la lettera della temperatura dei fumi.

temperatura fumi velocità aspiratore fumi stato scambiatori 2 e 3 potenza istantanea 117°C 1100 U-4 V1-2 V3-3 STATO 4 stato velocità scambiatore 2 velocità scambiatore 3 stato operativo

4.1 IMPOSTAZIONE TEMPERATURA AMBIENTE

Per modificare la temperatura ambiente è sufficiente agire sui tasti P4 per entrare nel menù di impostazione temperatura e con i tasti P1 e P2 per alzare o abbassare il valore. Il display visualizza lo stato corrente del SET di temperatura, con il tasto P3 si esce dal menù. figura

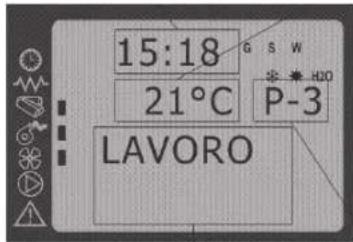

4.2 VARIAZIONE POTENZA FIAMMA

Con la pressione dell'apposito tasto (P5), e alzando o abbassando con il tasto P1 e P2 si varia la potenza della stufa e automaticamente tutti i parametri relativi. Il display indica la potenza selezionata. Qualora la temperatura ambiente rilevata dalla sonda superi la temperatura impostata sul display, automaticamente la centrale riduce la potenza al minimo (livello 1).

15:18 G S W 21°C P-3 LAVORO

4.3 PROGRAMMAZIONE

4.3.1 MENÙ' FUNZIO N AME NT O

Questa funzione viene utilizzata per selezionare la modalità operativa della stufa.

• MANUALE Funzionamento continuo della stufa. Il comando di accensione e spegnimento della fiamma è dato manualmente dal tasto ON/OFF.
• AUTOMATICO La stufa accende e spegne il fuoco autonomamente, in funzione della programmazione settimanale (vedi menù orario).

1

83

Confermare con la pressione il tasto ENTER, o annullare l'impostazione tramite il tasto funzione Selezionata l'opzione desiderata, la stufa ritornerà al menù principale. E' possibile variare lo stato di funzionamento da automatico a manuale anche con la pressione del tasto sul display comparirà la seguente scritta: e successivamente la programmazione giornaliera.

4.3.2 AVVIAMENTO DELLA STUFA AD ARIA

È qui di seguito descritta la normale operatività del controllore regolarmente installato in una stufa ad aria con riferimento alle funzioni disponibili per l'utente. Le indicazioni sotto riportate si riferiscono al controllore munito di opzione cronotermostato. Nei paragrafi successivi è invece analizzata la modalità di programmazione tecnica.

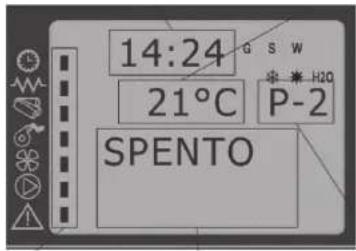

Prima dell'accensione della stufa il display si presenta come in figura.

Per avviare la stufa:

L'accensione manuale della stufa avviene premendo per alcuni secondi il pulsante P3 (ON/OFF). Stessa operazione per lo spegnimento. Un ciclo completo è solitamente composto da cinque fasi distinte (accensione, stabilizzazione della fiamma, lavoro normale, economia e spegnimento) che si alternano a seconda della temperatura dei fumi rilevata e di certi altri parametri.

Fase di accensione

L'accensione avviene premendo per alcuni secondi il pulsante P3 di ON/OFF. La procedura inizia con l'accensione della candelletta (resistenza) ed il caricamento continuo dei pellet da parte della coclea. Sul display compariranno in successione le scritte "ACCENDE", "CARICA PELLET" e "ATTESA FIAMMA". Dopo circa 45" il motoriduttore si ferma e viene attivata la ventola di aspirazione dei fumi (con una velocità predefinita). Una volta che il pellet è acceso e la temperatura dei fumi raggiunge i 50 C°, la resistenza si spegne e si passa alla fase di stabilizzazione della fiamma. La fase di accensione ha termine con il raggiungimento dei 65 C°, ma per questioni di sicurezza e salvaguardia della resistenza avrà un tempo massimo di 15', e in caso di mancata accensione del pellet in questo tempo massimo sul display si visualizzerà l'allarme "MANCATA ACCENSIONE".

12:42 22°CW MANCATA ACCENS-

Fase di stabilizzazione della fiamma

In questa fase la coclea carica il pellet con una velocità già predefinita. Quando la temperatura dei fumi supera i 50 C°, la stufa viene portata in modalità accensione. In questa fase della stabilizzazione della fiamma, la ventola di aspirazione dei fumi viene portata alla velocità prestabilita e si verifica che la temperatura rimanga stabile per un certo tempo, dopodiché si passa in modalità "LAVORO".

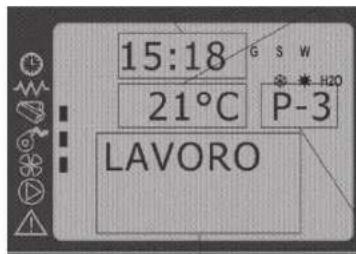

Fase di lavoro

La scheda prevede un ingresso per un termostato esterno. A seconda della impostazione del termostato esterno, del termostato ambiente e della temperatura ambiente rilevata si hanno diverse modalità di funzionamento della stufa:

T amb: temperatura ambiente rilevata dalla sonda

T setAmb: temperatura ambiente impostata nel termostato esterno

T setTerm: temperatura ambiente impostata nel SET TEMP AMBIENTE

Termostato esterno chiuso (Tamb >TsetTerm): Sul display appare la scritta "ton" e la stufa lavora alla potenza impostata fino all'apertura del termostato.

Termostato esterno aperto (TAmb>TsetTerm): La stufa lavora alla potenza impostata fino al raggiungimento della temperatura TsetTerm (Tamb<TsetTerm), dopodiché entra nella fase di economia.

15:18 G S W 21°C P-3 LAVORO

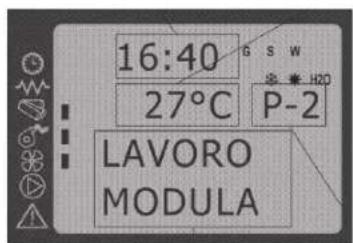

La fase di modulazione avviene se la temperatura ambiente raggiunge il valore impostato in "SET TEMPERATURA". Durante questa fase la coclea e la ventola di estrazione dei fumi e dello scambiatore vengono portati alla velocità minima, e sul display apparirà la scritta "LAVORO MODULA".

16:40 27°C P-2 LAVORO MODULA

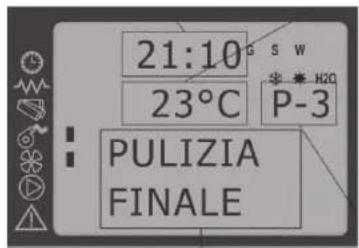

Fase di spegnimento

Lo spegnimento della stufa si ottiene premendo il Pulsante P3 ON/OFF per alcuni secondi. Il motore della coclea si ferma, la velocità del ventilatore di aspirazione dei fumi alla velocità reimpostata e il display visualizzerà la scritta "PULIZIA

I

85

FINALE". Quando la temperatura dei fumi viene ridotta alla soglia minima di funzionamento, viene spento anche la ventola dello scambiatore e dopo circa 10 minuti si spegne anche la ventola dei evacuazione dei fumi.

21:10 23°C PULIZIA FINALE

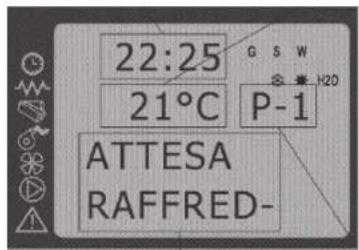

Riaccensione della stufa

Non sarà possibile riavviare la stufa fino a che la temperatura fumi non è scesa al di sotto del valore Pr13 e non è trascorso il tempo di sicurezza Pr38.

4.4 SEGNALAZIONE DEGLI ALLARMI

Nel caso in cui si verifica un anomalia di funzionamento la scheda presenta un sistema di controllo che informa l'utente, tramite il display, dove si è verificato il guasto.

Origine dell'allarme	Visualizzazione display
Sonda temperatura fumi	ALARM SOND FUMI
Sovra temperatura fumi	ALARM HOT TEMP
Mancata accensione	ALARM NO FIRE
Spegnimento durante fase lavoro	ALARM NO FIRE
Mancata alimentazione di rete	COOL FIRE (vedi par.9.2)
Pressostato di sicurezza coclea	ALARM DEP FAIL
Termostato di sicurezza generale	ALARM SIC FAIL
Ventilatore fumi guasto	ALARM FAN FAIL

Ogni condizione di allarme causa l'immediato spegnimento della stufa

Lo stato di allarme è raggiunto dopo il tempo Pr11" ed è azzerabile con pressione sul tasto P4. Spegnere la stufa, verificare l'entità dell'allarme, eliminare la causa e riaccendere la stufa, se l'allarme compare ancora contattare l'installatore.

Allarme sonda temperatura fumi

Avviene nel caso di guasto della sonda per il rilevamento dei fumi quando questa si è guastata o scollegata. Durante al condizione di allarme la stufa esegue la procedura di spegnimento.

12:42 22°C * * H2O ALARM SOND

Allarme sovra temperatura fumi

Avviene nel caso in cui la sonda fumi rilevi una temperatura superiore a 220°C. Il display visualizza il messaggio come da figura.

Allarme per mancata accensione

Si verifica allorché la fase di accensione fallisce.

12:42 22°C MANCATA ACCENS-

Allarme spegnimento durante la fase di lavoro

Se durante la fase di lavoro la fiamma si spegne e la temperatura fumi scende al di sotto della soglia minima di lavoro (parametro Pr13) è attivato l'allarme come da figura 30.

Allarme pressostato di sicurezza coclea

Nell'eventualità che il pressostato (depressimetro) rilevi una pressione inferiore alla soglia di scatto, lo stesso interviene per disalimentare la coclea (alla cui alimentazione è in serie) e contemporaneamente, attraverso il morsetto AL2 in CN4, permette al controllore di acquisire questo cambiamento di stato. È visualizzato il messaggio "Alarm Dep Fail" e il sistema viene arrestato.

Allarme termostato generale

Nell'eventualità che il termostato di sicurezza generale rilevi una temperatura superiore alla soglia di scatto, lo stesso interviene per disalimentare la coclea (alla cui alimentazione è in serie) e contemporaneamente, attraverso il morsetto AL1 in CN4, permette al controllore di acquisire questo cambiamento di stato. È visualizzato il messaggio ALARM SIC FAIL e il sistema viene arrestato.

1

87

Allarme ventilatore aspirazione fumi guasto

Nell'eventualità che il ventilatore di aspirazione fumi si guasti, la stufa si arresta e viene visualizzato il messaggio ALARM FAN FAIL. È immediatamente attivata la procedura si spegnimento.

4.5 IL TELECOMANDO

Il telecomando può essere utilizzato sia per modificare i parametri di funzionamento della stufa, sia per il normale utilizzo della stessa.

Oltre a ciò, il telecomando può essere utilizzato anche come cronotermostato ambiente e installato a parete con l'ausilio del supporto in dotazione.

La Figura descrive il significato dei segnalatori di stato sulla parte sinistra del display.

L'attivazione nel display di un dei segmenti nell'area "stato" segnala l'attivazione del dispositivo corrispondente secondo l'elenco a fianco.

crono

candeletta

coclea

aspiratore fumi

scambiatore

non usato

allarme

4.5.1 LA TASTIERA

Qui di seguito è riportata l'immagine del telecomando e la descrizione dei tasti e le principali funzioni.

Display Incremento Decremento Set Temperatura ambiente Scorri menu Set Potenza Scorri menu Sensore temperatura ambiente ON/OFF Accesso al menu Menu SET tipo alimentazione

5. RIEMPIMENTO DEL SERBATOIO PELLET CON IL PELLET

5.1 IL COMBUSTIBILE

L'uso del pellet sbagliato (cattiva qualità o diametro diverso da quello previsto) può causare danni alla stufa. La garanzia non copre i danni provocati da pellet di qualità scadente.

Sul mercato sono disponibili pellet di diverse qualità e con diverse caratteristiche. I pellet di cattiva qualità influiscono negativamente sull'efficienza della combustione, sporcano la stufa e possono, in casi estremi, causare situazioni molto pericolose.

Usare esclusivamente pellet di legna di buona qualità di diametro di 6 mm e lunghezza massima di 30 mm. In commercio si trovano vari tipi di pellet di legna con caratteristiche e qualità diverse. È possibile riconoscere il pellet di buona qualità nel seguente modo:

• Diametro 6 mm.
• Lunghezza massima 30 mm.
• Pellet di legna secondo lo standard 6mm DIN+ / Ö-norm+ / EN+ o equivalente.
• Ben pressato, privo di residui di colla, resina o additivi.

• Superficie lucida e uniforme

• Lunghezza uniforme e basso contenuto di polvere

• Umidità residua: < 10%
• Contenuto di cenere: < 0,5%
• Il pellet di buona qualità affonda quando viene gettato in acqua

In genere, è possibile riconoscere il combustibile di cattiva qualità per questa stufa da:

• Diametro diverso da quello richiesto di 6 mm. e/o una varietà di diametri
• Lunghezze diverse e variabili, alta percentuale di pellet corto
• La superficie mostra criccature verticali e/od orizzontali
• Alto contenuto di polvere
• Superficie non lucida
• Galleggia in acqua

Se si usa combustibile di cattiva qualità si può incorrere in:

• Cattiva combustione
• Frequenti blocchi del focolare
• Maggior consumo di pellet
• Minor resa di calore e di efficienza
• Insudiciamento del vetro
• Aumento della quantità di cenere e granuli incombusti.
• Costi di manutenzione maggiori.

Anche usando pellet standardizzato di buona qualità, è normale che vi siano differenze nella combustione, nella produzione di cenere e nel rallentamento del rendimento.

Immagazzinare e trasportare il pellet in condizioni di asciutto assoluto. Il pellet di legna può espandersi notevolmente quando entra in contatto con l'umidità.

Per ulteriori informazioni sul pellet, contattare il rivenditore Qlima o l'installatore autorizzato Qlima.

5.2 RIEMPIMENTO DELLA TRAMOGGIA CON IL PELLET

Aprire il coperchio del deposito di pellet sulla parte superiore della stufa e riempire il deposito di 3/4 con pellet. Fare in modo che non cadano pellet nella stufa. Quindi chiudere il coperchio.

Non toccare mai le parti girevoli all'interno della tramoggia del pellet. Per evitare il rischio di toccare le parti girevoli all'interno della tramoggia del pellet, è meglio spegnere sempre la stufa completamente scollegando la spina elettrica dalla presa di rete.

Se nel corso del funzionamento dovesse essere necessario rabboccare, assicurarsi che il pellet e/o il sacco del pellet non entrino in contatto con alcuna superficie bollente della stufa che potrebbe provocare situazioni pericolose. Assicurarsi di non toccare mai le parti girevoli all'interno della tramoggia del pellet.

6. MANUTENZIONE

Il calore, la cenere e i residui prodotti dalla combustione della legna da ardere rendono necessaria una pulizia e una manutenzione regolare sia a cura dell'utente finale che a cura di un tecnico autorizzato. È importante pulire periodicamente la stufa ai fini della sicurezza, del suo efficiente funzionamento e, nel contempo, per aumentare la durata della stufa stessa. Non usare lana d'acciaio, acido muriatico o altri prodotti corrosivi, aggressivi o abrasivi per pulire la superficie interna ed esterna della stufa. Specialmente dopo un periodo di spegnimento prolungato, la stufa e l'impianto del camino necessitano di controllo per rilevare eventuali ostruzioni.

6.1 MANUTENZIONE DA ESEGUIRE A CURA DELL'UTENTE FINALE

Effettuare la manutenzione della stufa dopo aver verificato che essa si sia raffreddata del tutto, sia internamente che esternamente!

Quando si realizzano interventi di manutenzione alla stufa: assicurarsi che l'alimentazione alla stufa sia completamente scollegata.

MansioneFrequenza
Pulire la superficie esterna della stufa	Ogni 2 settimane
Pulire del portello Prima di ogni avvio. Anche all'avvio in caso di funzione timer.
Pulire il bruciatore Prima di ogni avvio. Anche all'avvio in caso di funzione timer.
Pulizia del cassetto della cenere Quando è pieno e prima di ogni avvio.Anche all'avvio in caso di funzione timer
Pulire lo scambiatore termico. Quotidianamente
Pulizia della caldaia Ogni 2 settimane
Controllo della tenuta dello sportello tagliafuoco	Due volte all'anno, la prima volta all'inizio della stagione e/o dopo 2500 kg di pellet consumati
Pulizia della tramoggia del pellet e Auger	Una volta al mese e/o dopo 2500 kg di pellet consumati
Pulizia del condotto per l'aggiunta di pellet	Una volta alla settimana

6.2 PULIZIA DELLA SUPERFICIE ESTERNA DELLA STUFA

Pulire la superficie della stufa con acqua (calda) e sapone. Non usare detergenti abrasivi o a base di solventi in quanto essi potrebbero danneggiare le finiture della superficie.

1

91

6.3 PULIZIA DEL PORTELLO

L'apertura dello sportello della stufa deve essere pulita prima di ogni avvio per prevenire depositi di fuliggine e particelle di cenere.

Il vetro è un vetro ceramico, ma può rompersi a causa di forti escursioni termiche. Aspettare che l'apertura si raffreddi completamente prima di pulirla. Utilizzare un normale detergente spray per vetri e un panno per pulizie.

Pulire il vetro del portello solo quando la stufa si è raffreddata completamente!

6.4 PULIZIA DEL FOCOLARE CON CASSETTO DELLA CENERE

1. Estrarre il focolare con cassetto della cenere sollevandolo dalla sua sede. Vedi immagine 16 & 17.
2. Pulire il cassetto della cenere.
3. Pulire ulteriormente il focolare con cassetto della cenere e la relativa griglia usando una spazzola e un'aspirapolvere. Se i fori al fondo del focolare sono ostruiti, usare un attrezzo appuntito per aprirli.
4. Pulire la parte sottostante del focolare con un'aspirapolvere.

È molto importante che i fori della griglia siano aperti e il focolare sia pulito per garantire una buona combustione del pellet.

1. Rimettere nella stufa il bruciatore e il cassetto della cenere. Assicurarsi che il bruciatore sia riposizionato in modo corretto. Assicurarsi che la grande apertura sia posizionata vicino alla candeletta di accensione (come indicato nelle figure 19 e 20). Se il bruciatore viene posizionato scorrettamente, la stufa non si accenderà.

6.5 PULIZIA DELLO SCAMBIATORE TERMICO

Lo scambiatore termico va pulito ogni giorno con l'aiuto di un raschietto. Assicurarsi che la stufa sia spenta e che lo sportello della stufa sia chiuso. Muovere avanti e indietro la leva del raschietto montato nella griglia di emissione (vedi figura 21). Ripetere questa azione 5 o 6 volte, fino a che il raschietto si muova avanti e indietro senza incontrare resistenza.

6.6 PULIZIA DEL FOCOLARE

Pulire prima lo scambiatore termico (vedi capitolo 6.5 pulizia dello scambiatore termico).

1. Rimuovere il bruciatore con il cassetto della cenere. Vedi capitolo 6.4
2. Rimuovere lo scudo termico, che si trova sopra la stufa.
   a. Spingere verso l'alto la parte anteriore dello scudo termico (figura 22) per

staccare i punti di attacco 2 (figura 23). Quindi spingere in avanti lo scudo termico per staccare anche il punto d'attacco 1 (figura 23).

b. Spostare verso il basso i lati posteriori dello scudo termico (figura 24).
c. Adesso, spingere in alto il lato sinistro in direzione della freccia 1 (figura 25) e girare verso il basso il lato destro in direzione della freccia 2 (figura 25).
d. Poi, rimuovere lo scudo termico dalla camera di combustione.

1. Smontare quindi il rivestimento interno del focolare.

a. Rimuovere le viti 1 e 2 (figura 26).
b. Staccare il rivestimento con l'aiuto di un cacciavite (figura 27).

c. Tirare in avanti il rivestimento in direzione dello sportello e toglierlo dal focolare. Ripetere l'azione con il rivestimento sul lato destro (figure 28 e 29).

d. Rimuovere il deflettore sul lato posteriore del focolare spostandolo in avanti. Se necessario, servirsi di un cacciavite. Rimuovere il deflettore dalla stufa (figura 30).
e. Rimuovere i deflettori sul lato destro e sinistro. Spostare in avanti il deflettore laterale di circa 2 cm in direzione dello sportello fino a metterlo davanti alla parte indicata con la freccia (figura 31).

f. Quindi, spostare il lato superiore del deflettore al centro del focolare e togliere il deflettore dalla stufa. Ripetere l'azione per togliere dal focolare anche il deflettore sul lato destro della stufa (figura 32)

g. Rimuovere la piastra sul fondo del lato destro. Spostarla verso l'alto con l'aiuto di un cacciavite ed estrarre la piastra dalla stufa (figura 33) h. Rimuovere la piastra sul fondo sul lato sinistro spostarla prima orizzontalmente a destra di 3 cm in modo da poterla estrarre dal focolare (figure 34 e 35)

1. Pulire il focolare, la parte sotto il braciere e il rivestimento con una spazzola e un'aspirapolvere.

2. A pulizia ultimata, riposizionare in ordine inverso tutti i componenti che erano stati smontati.

6.7 CONTROLLO DELLA TENUTA DELLO SPORTELLO TAGLIAFUOCO

Almeno due volte all'anno, la prima volta prima dell'inizio della stagione del riscaldamento, controllare lo sportello di carica per rilevare eventuali perdite. Se occorre, farlo sostituire da un tecnico autorizzato Qlima. Utilizzare unicamente parti di ricambio originali Qlima.

6.8 PULIZIA DELLA TRAMOGGIA DEL PELLET E AUGER

Pulire il deposito di pellet e l'auger una volta al mese.

1. Rimuovere la griglia protettiva dal deposito di pellet.
2. Svuotare il deposito di pellet.
3. Pulire il deposito di pellet e la parte visibile dell'auger con un'aspirapolvere (figura 36)
4. Rimettere a posto la griglia protettiva.
5. Riempire di pellet il deposito.

6.9 ULIZIA DEL DISPOSITIVO DI AGGIUNTA PELLET

Pulire il tubo per l'aggiunta dei pellet una volta a settimana con una spazzola rotonda, dura (figura 37). Il tubo per l'aggiunta dei pellet è situato dietro la camera

1

93

di combustione della stufa. Nel tubo può depositarsi del creosoto, una sostanza che sporca molto il tubo e a volte può provocare il blocco dei pellet.

6.10 MANUTENZIONE DA ESEGUIRE AD OPERA DI UN TECNICO AUTORIZZATO

MansioneFrequenza*
Ispezione professionale e manutenzi one della stufa (& sistema della canna fumaria)	Due volte a stagione, la prima volta all'inizio della stagione di utilizzo e / o dopo 900 ore di combustione, quando la stufa indica SERV
Pulire/spazzare l'impianto camino/ la canna fumaria	Due volte a stagione, la prima volta all'inizio della stagione
Sostituzione dei componenti non menzionati in questo manuale	In caso di rilevamento guasti
Collegamento della stufa al camino/canna fumaria	Due volte a stagione, la prima volta all'inizio della stagione di utilizzo e / o dopo 900 ore di combustione, quando la stufa indica SERV
Altra manutenzione non specificatamente menzionata in questo manuale.	Una volta a stagione, la prima volta all'inizio della stagione di utilizzo
Pulizia della ventola ambiente / ventola di gas di combustione	Due volte a stagione, la prima volta all'inizio della stagione di utilizzo e / o dopo 900 ore di combustione, quando la stufa indica SERV
Pulire la stufa all'interno e all'esterno	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Strofinare il riduttore della coclea di collegamento pellet	Una volta a stagione, al termine della stagione di utilizzo
Pulire la canna fumaria Una volta	a stagione, al termine della stagione di utilizzo e / o dopo 900 ore di combustione, quando la stufa indica SERV
Controllo dell'elemento di accensione	Una volta a stagione
Pulire lo scambiatore di calore con purificazione d'aria	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Pulire lo scambiatore di calore con purificazione d'aria	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Controllare la parte elettrica, ovvero il circuito stampato, il cablaggio, i sensori e le sicurezze.	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Controllare i tubi in silicone del sensore di pressione	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Controllare la chiusura ermetica della porta e sostituirla se necessario.	Due volte a stagione, la prima volta all'inizio della stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Mettere alla prova tutti i 5 livelli di combustione della stufa	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Mettere alla prova le sicurezze Una	volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV

(*) La frequenza citata è una frequenza minima. Potrebbero prevalere la legislazione locale e/o le disposizioni della propria assicurazione, a seconda di quale di esse sia la norma più rigida. In caso di uso intensivo della stufa, il camino deve essere pulito con maggior frequenza.

7. ASSISTENZA TECNICA, RICAMBI ORIGINALI

Prima di lasciare la fabbrica, ogni stufa è stata accuratamente testata e messa in funzione. Qualsiasi riparazione o operazione necessaria durante o dopo l'installazione della stufa, deve essere effettuata da un ingegnere termico autorizzato. Ipezzi di ricambio originali della fabbrica possono essere ottenuti solo tramite il nostro centro di assistenza tecnica e presso i punti vendita autorizzati.

Quando contattate il vostro rivenditore, il centro di assistenza tecnica o l'ingegnere termico autorizzato, dovete prima assicurarvi di poter specificare il modello e il numero di serie, in quanto sarà la prima cosa che vi verrà chiesta.

Usare solo ricambi Qlima. L'uso di ricambi non Qlima comporterà l'annullamento della garanzia.

8. RISOLUZIONE DEI PROBLEMI

Prima di azzerare un guasto, consultare l'elenco dei guasti (capitolo 8.2) e seguire le istruzioni. Reimpostare la stufa premendo il tasto 3 (vedi figura 2) del display e tenendolo premuto per 3 secondi.

8.2 LISTA DEI GUASTI

PROBLEMA CAUSA SOLUZIONE
Quadro di comando non si avvia.	Manca l’input elettrico alla stufa	Verificare se la spina è collegata.
	Il fusibile di protezione della scheda del circuito è bruciato	Sostituire il fusibile. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Quadro di comando guasto.	Sostituire il quadro di comando. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Piattina guasta. Sostituire	la piattina. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Scheda del circuito guasta.	Sostituire la scheda del circuito. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	L’interruttore principale non è acceso	Accendere l’interruttore principale
La stufa non si avvia. Compare l'allarme “AlAr no FirE”.	Il serbatoio è vuoto. Riempire il serbatoio.
	Il focolare è sporco. Pulire il focolare.
	Il motore della coclea di collegamento dei pellet è rotto	Sostituire il motore della coclea di collegamento dei pellet. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Il circuito stampato elettronico è rotto	Sostituire il circuito stampato. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Il sensore di temperature non ha rilevato la soglia di temperatura minima per avviarsi.	Svuotare il focolare e riavviare. Se tuttavia il problema continua a persistere, contattare un tecnico autorizzato Qlima.
	Aria comburente insufficiente raggiunge il fuoco	Controllare quanto segue (ad opera dell'utente finale):- Possibili ostruzioni del tubo di immissione dell'aria di combustione sul retro della stufa. Pulire il tubo di immissione dell'aria fresca.- fori della griglia del focolare ostruiti e/o scatola del focolare contenente troppa cenere e/o focolare troppo sporco; occorre pulirlo. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.- Scambiatore di calore all'interno del forno è sporco. Pulire lo scambiatore di calore.
	Pellet di legna di qualità scadente.	Provare pellet di legna di qualità migliore.
	Coclea bloccato. Scollegare	la stufa dall'elettricità, spostare la protezione per le mani lontano dal serbatoio, svuotare il serbatoio, pulire attentamente le parti visibili dell'Auger. Rimettera la protezione per le mani e riavviare. Se tuttavia il problema continua a persistere, contattare un tecnico autorizzato Qlima.
15 minuti dopo l'avvio la stufa indica "ALARM NO ACC"	Accensione rotta. Sostituire l'accensione. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Il sensore di temperature non ha rilevato la soglia di temperatura minima per avviarsi.	Svuotare il focolare e riavviare. Se tuttavia il problema continua a persistere, contattare un tecnico autorizzato Qlima.
	Temperatura esterna troppo bassa.	Svuotare il focolare e riavviare. Se tuttavia il problema continua a persistere, contattare un tecnico autorizzato Qlima.
	Il pellet di legna è bagnato.	Usare esclusivamente pellet di legna asciutto.
	Sensore termico guasto.	Sostituire il sensore. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Scheda del circuito elettronico rotta.	Sostituire la scheda del circuito elettronico. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Il serbatoio è vuoto. Riempire il serbatoio.
Il pellet di legna non raggiunge il focolare.	Auger bloccato. Scollegare la stufa dall'elettricità, spostare la protezione per le mani lontano dal serbatoio, svuotare il serbatoio, pulire attentamente le parti visibili dell'Auger. Sostituire la protezione per le mani e riavviare. Se tuttavia il problema continua a persistere, contattare un tecnico autorizzato Qlima.
	Motore dell'Auger danneggiato.	Sostituire il motore. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Il serbatoio è vuoto. Riempire il serbatoio.
Il fuoco presenta una fiamma debole e arancione, il pellet non brucia correttamente e/o il vetro si annerisce troppo rapidamente.	Tubo di scarico/dei fumi o camino bloccati.	Far pulire immediatamente il tubo di scarico/ dei fumi o il camino da uno spazzacamino autorizzato. Contattare uno spazzacamino autorizzato.
	Il focolare è sporco. Pulire il focolare.
	La stufa presenta ostruzioni interne.	La stufa necessita di manutenzione. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Estrattore dei fumi danneggiato.	Il pellet di legna può bruciare grazie al tiraggio naturale del camino. Far sostituire immediatamente la ventola in quanto può essere pericoloso per la salute. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Pellet di legna di qualità scadente.	Provare pellet di legna di qualità migliore.
	La stufa non è montata bene	Montare la stufa. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
La ventola di ricircolo dell'aria ambiente continua a funzionare anche quando la stufa è fredda.	Scheda del circuito elettronico rotta.	Sostituire la scheda del circuito. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
Presenza di cenere sul pavimento attorno alla stufa.	I tubi dei fumi non sono a tenuta ermetica.	Operazione da eseguire esclusivamente ad opera di un installatore di camini autorizzato: tubi dei fumi non a tenuta ermetica possono essere pericolosi per la salute. Sigillare immediatamente i tubi (con loctite 598 (o un prodotto simile)) ed/o sostituire i tubi con altri del tipo corretto.
	Tenuta dello sportello rotta, usurata o danneggiata.	Sostituire la tenuta. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
Stufa in stato di blocco; il display visualizza: "Eco"	È stata raggiunta la temperatura ambiente richiesta da parte dell'utente finale.	Non si tratta di un errore. La stufa funziona in modalità eco. Questa funzione si può cambiare con il telecomando.
Il display visualizza "SERV"	La stufa ha bisogno di manutenzione. Contattare un tecnico autorizzato del servizio Qlima. Questi eseguirà la manutenzione della stufa e azzererà la segnalazione.	La stufa ha bisogno di manutenzione. Contattare un tecnico autorizzato del servizio Qlima. Questi eseguirà la manutenzione della stufa e azzererà la segnalazione.
Il display visualizza "Atte"	Si è cercato di avviare la stufa mentre questa è ancora in fase di raffreddamento.	Attendere fino al termine della fase di raffreddamento prima di avviare di nuovo la stufa.
La stufa si spegne. Allarme visualizzato "AlAr dEp" e i Led ALF e ALC, o uno dei due, si accenderanno sul pannello di controllo.	Pressostato rotto. Sostituire il pressostato. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Tubo di scarico/dei fumi o camino bloccati.	Far pulire immediatamente il tubo di scarico/ dei fumi o il camino da uno spazzacamino autorizzato. Contattare uno spazzacamino autorizzato.
	Scheda del circuito elettronico rotta.	Sostituire la scheda del circuito elettronico. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Camino di lunghezza eccessiva.	Chiamare un esperto di camini per verificare se il camino sia in linea con i requisiti di legge. Chiamare un tecnico autorizzato Qlima per verificare se il camino sia idoneo alla stufa.
	Condizioni atmosferiche sfavorevoli.	In caso di vento molto forte è possibile che si verifichi una depressione negativa. Verificare e riavviare la stufa.
	La stufa è surriscaldata.	Temperatura ambiente eccessiva. Aprire le porte delle altre stanze. Se il problema persiste, chiamare un tecnico autorizzato Qlima.
		Il termostato di sicurezza della stufa è saltato. Lasciar raffreddare la stufa e poi reimpostare il termostato di sicurezza rimuovendo il cappuccio di copertura (figura 38) e premendo il tasto di azzeramento (figura 39).
	La ventola di ricircolo dell'aria ambiente è rotta.	Sostituire la ventola. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Interruzione di corrente temporanea.	Un'interruzione di corrente durante il funzionamento della stufa ha provocato il surriscaldamento dell'interno della stufa. Lasciar raffreddare la stufa e riattizzare il fuoco.
	Termostato rotto. Sostituire il termostato. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
La stufa si spegne. Allarme visualizzato "AlAr Sond"	Sensore di temperatura di uscita dei fumi scollegato.	Verificare che il sensore sia collegato alla scheda di circuito. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Il cablaggio del sensore di gas di combustione è staccato.	Risistemare il cablaggio. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
Il display visualizza "Cool Fire"	La stufa è in manuale, la funzione timer o la modalità save sono spente. La stufa è in fase di raffreddamento.	Non ci sono guasti, la fase di raffreddamento si ferma automaticamente quando la stufa si è raffreddata abbastanza.
	Interruzione di corrente	Dopo che la corrente è stata riallacciata, avviare la stufa iniziando dalla fase di raffreddamento. In seguito, la stufa può essere riavviata.
Il display visualizza AlAr FAn FAIL	La ventola del gas di combustione è rotta o il circuito stampato non riesce a misurare la velocità di giro della ventola.	La ventola del gas di combustione, il circuito stampato o il sensore della velocità di giro sono rotti, oppure il cablaggio è danneggiato o scollegato. Riparare il guasto. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.

9. SCHEDA PRODOTTO

Nome del fornitore o del marchio Qlima
Model Isotta 94 S-line
Classe di efficienza energetica A++
Tipo di stufa Stufa a pellet
Potenza termica diretta (*) kW 9,84
Potenza termica indiretta kW 0,0
Indice di efficienza energetica 126,8
Consumo elettrico W 300 / 100
Alimentazione V/Hz 230/~50
Efficienza utile a capacità nominale / capacità ridotta (*)	%	86,36 – 93,43
Ulteriori precauzioni in relazione all'assemblaggio, all'installazione o alla manutenzione del riscaldamento d'ambiente locale.		Vedi manuale di istruzioni
Livello di CO al 13% di O_2 capacità nominale/ridotta (*)	%	0,012 / 0,054
Contenuto di polveri medio al 13% di O_2	mg/Nm ^3	10,8
Per ambienti fino a (**)	m ^3	250
Diametro del tubo di scarico	mm	80
Temperatura Fumi di scarico	°C	163
Depressione del caminio	Pa	11
Valvola		Possibilmente***
La stufa deve avere una propria canna fumaria		No
Tipo di combustibile (****)		Ø 6 mmDin+/Önorm+/EN+
Nominale lunghezza/diametro del combustibile	mm	30 / 06
Portata della tramoggia del pellet	kg	15
Autonomia (min-max)	h	6,6 - 23
Ingresso di aria primaria		Si
Ventilatore		Si
Filtro aria		No
Peso netto	kg	140

(*) In conformità a EN14785

(**) solo a livello indicativo, varia in base al paese/regione

(***)deve essere stabilito da un installatore autorizzato professionista

10. CLAUSOLE DI GARANZIA

La vostra stufa ha una garanzia di 24 mesi a partire dalla data di acquisto. All'interno di questo periodo, tutti i difetti relativi al materiale o alla manodopera verranno riparati senza alcun costo aggiuntivo. In relazione a questa garanzia si applicano le seguenti clausole:

1. Respingiamo espressamente qualsiasi altra richiesta di danni, inclusi i danni che ne possono derivare.
2. Qualsiasi riparazione o sostituzione dei componenti entro i termini della garanzia non significherà un'estensione dei termini della garanzia stessa.
3. La garanzia decade se la stufa è stata modificata, se non sono stati usati ricambi originali o se è stata riparata da soggetti terzi.
4. Icomponenti che normalmente sono soggetti ad usura, o che hanno una breve durata, rispetto al periodo di garanzia indicato sopra, ad esempio, guarnizioni, sigillature, rivestimenti ignifughi, vetro*/portello*, dettagli verniciati e ceramiche, non sono coperti dalla garanzia.
5. La garanzia si applica soltanto se si presenta una prova d'acquisto originale con la data, ammesso che tale prova d'acquisto non sia stata modifica.
6. La garanzia non si applica per danni causati da azioni non conformi alle specifiche d'uso illustrate in questo manuale, in caso di uso negligente o di un tipo errato di combustibile. L'uso di un tipo errato di combustibile può anche essere pericoloso**.
7. Icosti di trasporto e tutti i rischi coinvolti durante il trasporto della stufa o dei suoi componenti sarà sempre a carico dell'acquirente.
8. La garanzia è valida solo quando la stufa è installata da un installatore Qlima autorizzato ed è stato presentato il protocollo di commissionamento firmato.

Al fine di evitare dei costi inutili, raccomandiamo prima di leggere questo manuale sempre con molta attenzione. Nel caso in cui il manuale non fornisca alcuna soluzione, si prega di contattare il proprio rivenditore o installatore.

* Il vetro del portello è resistente alle alte temperature che potrebbero essere superate all'interno della stufa. Quindi un danno al portello può avvenire solo a causa di fattori che esulano dalla responsabilità del produttore/distributore. Quindi il danno ai portelli non è coperto dalla garanzia.
** Le sostanze altamente infiammabili possono portare ad incendi incontrollabili, causando fiamme ed esplosioni. Qualora ciò dovesse accadere, non provare mai a spostare la stufa, ma bisogna spegnerla immediatamente. In caso di emergenza bisogna usare un estintore, ma solo di classe B: ossia un estintore a diossido di carbonio o a polvere.

Non smaltire le apparecchiature elettriche insieme ai rifiuti generici; utilizzare la raccolta separata. Mettersi in contatto con l'amministrazione pubblica per sapere se è disponibile un sistema di raccolta adeguato. Se le apparecchiature elettriche vengono disperse in discariche o depositi di rifiuti, potrebbe verificarsi una perdita di sostanze pericolose nelle acque sotterranee e terminare nella catena alimentare producendo un effetto dannoso per la salute ed il benessere. Non gettare le batterie nel fuoco, ciò potrebbe provocare un'esplosione o la fuoriuscita di liquidi pericolosi. Qualora il telecomando venga sostituito o eliminato, rimuovere le batterie e smaltirle secondo le norme vigenti, in quanto queste contengono materiali dannosi per l'ambiente.

11. DICHIARAZIONE DI CONFORMITÀ

Dichiarazione di conformità

Noi, PVG Holding B.V.

Kanaalstraat 12C

5347 KM Oss, Olanda

dichiariamo con la presente:

che i seguenti prodotti sono conformi agli appropriati requisiti di salute e sicurezza

di base richiesti delle direttive CE, in relazione al loro design e al loro tipo:

Descrizione del prodotto: Apparecchiature da riscaldamento per spazi residenziali alimentate a pellet di legna

Marca del prodotto: Qlima

Marca del prodotto: Isotta 94 S-line

Direttive CE applicabili: Direttiva CE sulla bassa tensione

2006/95/EEC

Direttiva EC EMC

2004/108/ED

Direttiva EC RoHC

2002/95/EC

Typ		Efficienza termica%	Capacità kW	Contenuto di polveri medio al 13% di O2 mg/Nm ^3
Isotta 94 S-line	Nominal	86,36 9,84 10,8

Standard armonizzati applicabili: EN14785 EN60335-1 EN60335-2-102

EN55014-1 EN55014-2 EN61000-3-2

EN62233 EN61000-3-3 EN 50581

Risultati approvati dall'

Istituto per la Certificazione: TüV Rheinland Energie und Umwelt GmbH

Data: 16-06-2018

Firma della persona autorizzata:

P.J.J. Walhout

selezione	significato	valori possibili
START 1	ora di attivazione	ora - OFF
STOP 1	ora di disattivazione	ora - OFF
START 2	ora di attivazione	ora - OFF
STOP 2	ora di disattivazione	ora - OFF

Submenu 03 - 03 - Weekprogramma

PROGRAMMA 1
livello di menu	selezione	significato	valori possibili
03-03-02	START PROG 1	ora di attivazione	ora - OFF
03-03-03	STOP PROG 1	ora di disattivazione	ora - OFF
03-03-04	LUNEDI PROG 1		on/off
03-03-05	MARTEDI PROG 1		on/off
03-03-06	MERCOLEDI PROG 1		on/off
03-03-07	GIOVEDI PROG 1		on/off
03-03-08	VENERDI PROG 1		on/off
03-03-09	SABATO PROG 1		on/off
03-03-10	DOMENICA PROG 1		on/off

NL

115

Submenu 03 - 04 - Weekendprogramma

temperatura fumi velocità aspiratore fumi stato scambiatori 2 e 3 potenza istantanea 117°C 1100 U-4 V1-2 V3-3 STATO 4 stato velocità scambiatore 2 velocità scambiatore 3 stato operativo

Origine dell'allarme	Visualizzazione display
Sonda temperatura fumi	ALARM SOND FUMI
Sovra temperatura fumi	ALARM HOT TEMP
Mancata accensione	ALARM NO FIRE
Spegnimento durante fase lavoro	ALARM NO FIRE
Mancata alimentazione di rete	COOL FIRE (vedi par.9.2)
Pressostato di sicurezza coclea	ALARM DEP FAIL
Termostato di sicurezza generale	ALARM SIC FAIL
Ventilatore fumi guasto	ALARM FAN FAIL
