MANUAL DE USUARIO Isotta 94 Sline QLIMA

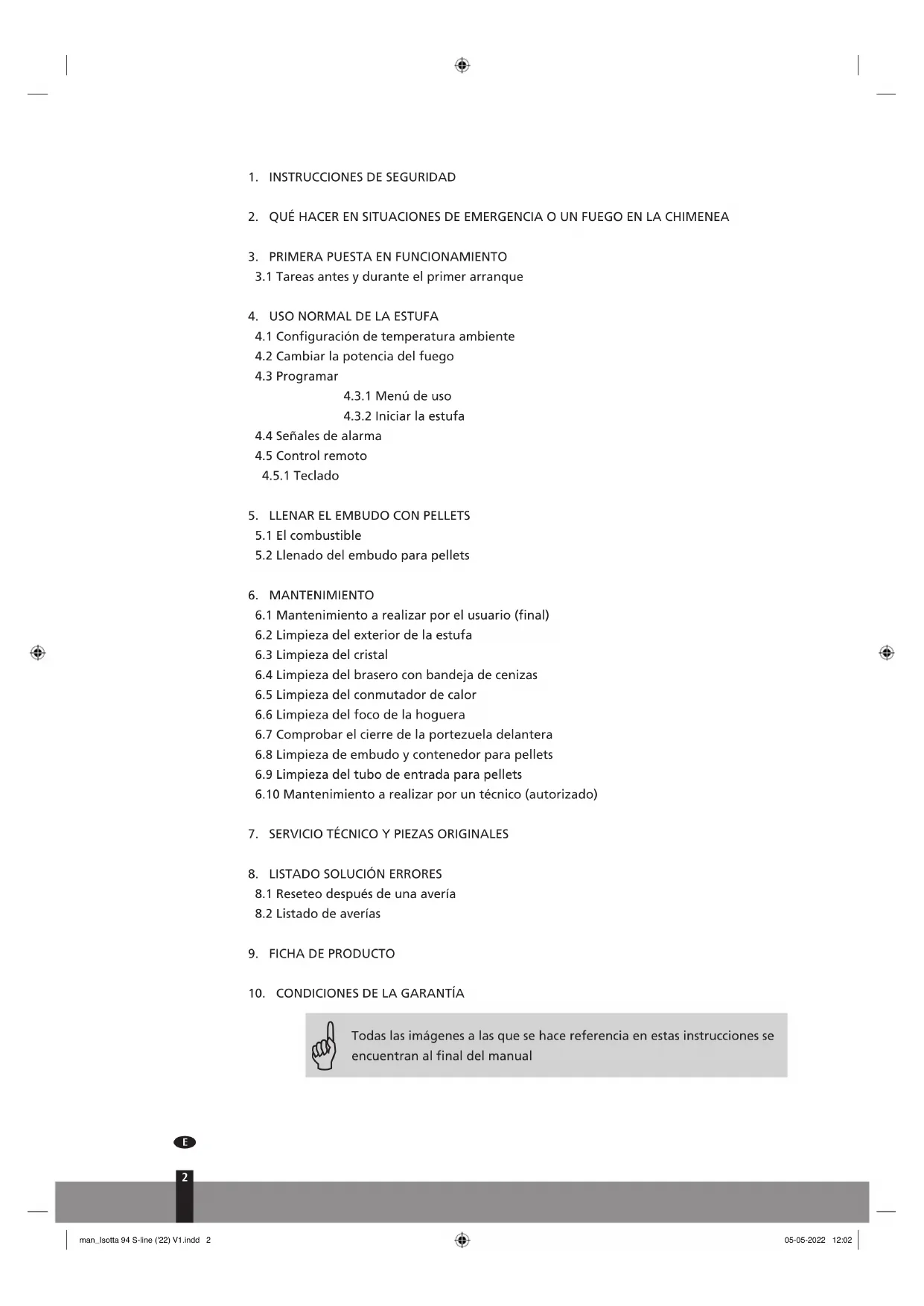

1. INSTRUCCIONES DE SEGURIDAD

2. QUÉ HACER EN SITUACIONES DE EMERGENCIA O UN FUEGO EN LA CHIMENEA

3. PRIMERA PUESTA EN FUNCIONAMIENTO

3.1 Tareas antes y durante el primer arranque

4. USO NORMAL DE LA ESTUFA

4.1 Configuración de temperatura ambiente

4.2 Cambiar la potencia del fuego

4.3.2 Iniciar la estufa

4.4 Señales de alarma

5.2 Llenado del embudo para pellets

6.1 Mantenimiento a realizar por el usuario (final)

6.2 Limpieza del exterior de la estufa

6.3 Limpieza del cristal

6.4 Limpieza del brasero con bandeja de cenizas

6.5 Limpieza del conmutador de calor

6.6 Limpieza del foco de la hoguera

6.7 Comprobar el cierre de la portezuela delantera

6.8 Limpieza de embudo y contenedor para pellets

6.9 Limpieza del tubo de entrada para pellets

6.10 Mantenimiento a realizar por un técnico (autorizado)

7. SERVICIO TÉCNICO Y PIEZAS ORIGINALES

8. LISTADO SOLUCIÓN ERRORES

8.1 Reseteo después de una avería

8.2 Listado de averías

Todas las imágenes a las que se hace referencia en estas instrucciones se encuentran al final del manual

¡ATENCIÓN! Todas las ilustraciones en este manual y en el envoltorio sirven unicamente a título informativo y pueden ser algo diferente del aparato que haya adquirido. Unicamente el diseño es lo importante. El incumplimiento de los requisitos incluidos en este manual puede provocar situaciones peligrosas y que se invalide la garantía. Instale este aparato únicamente si cumple con la legislación, las disposiciones y normativa locales/nacionales. Esta estufa sirve para calentar espacios en viviendas y es únicamente apta para uso en interiores en salas de estar, cocinas y garajes en lugares secos en situaciones domésticas normales. No instale la estufa en dormitorios o cuartos de baño. La instalación correcta de esta estufa es de suma importancia para el funcionamiento correcto del producto y para su seguridad personal. Para eso se aplican las siguientes indicaciones:

• Esta estufa la tiene que instalar un instalador de calefacción autorizado por Qlima, si no es así la garantía dejará de ser válida. Si las instrucciones de uso de este manual difieren de la legislación local y/o regional, se aplicarán las condiciones más estrictas. El fabricante y el distribuidor deniegan cualquier tipo de responsabilidad en el caso de

man_Isotta 94 S-line ('22) V1.indd 3man_Isotta 94 S-line ('22) V1.indd 3 05-05-2022 12:0205-05-2022 12:024 una instalación que no cumpla con la legislación y normativa local y/o en el caso de una incorrecta ventilación y aeración y/o un uso inadecuado.

• Solo se puede instalar la estufa en una habitación en la que la ubicación, la arquitectura y el uso, no impidan un funcionamiento seguro de la estufa. Si tiene algún problema con su estufa, o si le cuesta trabajo leer este manual o no lo comprende (totalmente), póngase siempre en contacto directamente con su distribuidor o instalador.

• Para la combustión de pellets hace falta oxígeno, es decir aire. Procure que los conductos del aire de combustión siempre puedan absorber aire del exterior.

• No cubra nunca las entradas y salidas de aire y compruebe con regularidad que la entrada no esté obstruída por la suciedad.

• Transporte la estufa con el equipo adecuado. Si no se usa el equipo adecuado, puede provocar daños personales y/o perjuicios a la estufa.

• No coloque un objeto inflamable y/o materiales a 200 mm de los laterales y 200 mm de la parte posterior de la estufa o 800 mm de la parte delantera de la estufa.

• La estufa se diseñó para instalarse independientemente y no es apta para incrustarse en la pared. Mantenga una distancia de 200 mm entre los muros y los

• Cuando está en funcionamiento, la estufa se puede calentar mucho. NUNCA deje a niños solos y sin supervisión cerca de la estufa. Vigile a los niños y evite que jueguen con la estufa.

• Esta estufa no es apta para que la usen personas (entre las que se incluyen a los niños) con capacidades físicas, sensoriales o mentales limitadas o sin suficiente experiencia y conocimiento, a no ser que estén bajo la supervisión o hayan recibido instrucciones sobre el uso del aparato de una persona que sea responsable de su seguridad. No deje a las personas arriba mencionadas sin supervisión cerca del embalaje. Hay riesgo de asfixia con el material de embalaje.

• Cuando está en funcionamiento, la estufa se puede calentar mucho. Cuando esté manejando la estufa, utilice protecciones personales adecuadas y resistentes al calor como guantes resistentes al calor.

• Durante la instalación y el mantenimiento de la estufa, utilice siempre las protecciones personales necesarias, como gafas de seguridad, guantes, etc.

• Tenga cuidado al (re)llenar el embudo con pellets si la estufa está (todavía) caliente. Procure que la bolsa con pellets no esté en un sitio en el que se pueda prender fuego.

• Tenga cuidado con la ropa inflamable; puede prenderse fuego si se acerca demasiado a la estufa.

• No utilice sustancias inflamables en el mismo espacio donde esté la estufa en funcionamiento. Evite los riesgos; retire

• La estufa pesa bastante; la resistencia del suelo la debe revisar un experto autorizado.

• Utilice únicamente pellets de madera seca y de buena calidad sin restos de cola, resina o aditivos. Diámetro 6 mm. largo máximo 30 mm.

• No utilice otro combustible que no sean los pellets de madera. No se permite utilizar otros combustibles como por ejemplo restos de madera que tengan cola y/o disolventes, cualquier residuo de madera - cartón - carburante líquido - alcohol, petróleo - gasolina, residuos o basura, etc.

• Un combustible de mala calidad, mojado, impregnado o pintado provoca la formación de condensación y/o óxido en la chimenea o en la estufa. Esto reduce el rendimiento y puede provocar una situación peligrosa.

• Limpie y desholline la chimenea con regularidad según la legislación y normativa local y/o como lo estipule su seguro. Si no hubiera una normativa o legislación local o así lo estipule el seguro: deje que un profesional autorizado revise y mantenga al menos dos veces al año (la primera vez al principio de la temporada) todo su sistema de estufa, chimenea incluida. Cuando se use la estufa intensivamente, habría que limpiar todo el sistema, chimenea incluida con más frecuencia.

• No use la estufa como barbacoa.

man_Isotta 94 S-line ('22) V1.indd 6man_Isotta 94 S-line ('22) V1.indd 6 05-05-2022 12:0205-05-2022 12:027 Conecte una sola estufa por canal de humo. Si se conectan más estufas en el mismo canal de humo se pueden crear situaciones peligrosas. Esta estufa también necesita una conexión eléctrica. Léase bien los siguientes comentarios y advertencias:

• No utilice un cable de alimentación estropeado.

• Únicamente un distribuidor o una persona o punto de servicio capacitada puede sustituir un cable de corriente estropeado.

• Procure que el cable no se quede atrapado y no lo pliegue.

• Procure que el cable de alimentación no roce ninguna pieza caliente de la estufa.

• No conecte NUNCA el aparato con un alargador. Si no hubiera un contacto de tierra apropiado, tiene que solicitar a un electricista reconocido que se lo instale.

• Compruebe la tensión de la corriente. Este aparato es únicamente apto para enchufes de tierra con una tensión de 230 voltios /~50 Hz. El aparato TIENE que contar siempre con una conexión de tierra. Si el enchufe no es de tierra, NO puede conectar el aparato

• El enchufe tiene que ser de fácil acceso cuando el aparato esté conectado.

• No coloque el aparato debajo del enchufe de pared.

• La tensión de conexión coincide con el valor de la placa del modelo.

• El enchufe y la alimentación son los aptos para el aparato.

• Que la clavija del cable entra bien en el enchufe.

Consulte con un experto que controle la instalación eléctrica si sospecha de que hay algo que no va bien.

• No cubra nunca las entradas y salidas de aire.

• No introduzca ningún objeto en las aperturas del aparato.

• No deje que el aparato entre en contacto con el agua. No rocíe el aparato con agua y no lo sumerja en un líquido, esto puede provocar un cortocircuito.

• Desenchufe el aparato antes de limpiarlo o antes de sustituir una pieza o todo el aparato.

• Desenchufe la estufa antes de realizar cualquier tarea de mantenimiento.

• Desenchufe el aparato si no está en uso.

• No se permite realizar ninguna modificación en el aparato. Esto puede provocar situaciones peligrosas. Además esto invalidaría la garantía.

• Guarde bien el manual de instalación y uso.

• En caso de emergencia, siga las instrucciones del equipo de bomberos.

2. QUÉ HACER EN SITUACIONES DE EMERGENCIA O UN

FUEGO EN LA CHIMENEA

1. Apague la estufa inmediatamente, desenchufándola.

2. Apague el fuego en la estufa con un extintor de CO2, arena, sosa o sal para

reducir la emisión de humos en el espacio. No utilice nunca agua para apagar el incendio.

3. En el caso de un incendio en la chimenea: Cierre la válvula solenoide (consulte

las leyes, disposiciones, estipulaciones y normas locales / nacionales para ver si se permite tener una válvula solenoide) o cierre la chimenea con un paño húmedo. ATENCIÓN: la chimenea puede estar muy caliente. Cuando la vaya a cerrar, lleve siempre guantes resistentes al calor.

4. Avise inmediatamente a los bomberos.

5. Ventile el espacio abriendo todas las ventanas y puertas debido a la posible

formación de monóxido de carbono.

3. PRIMERA PUESTA EN FUNCIONAMIENTO

La primera puesta en funcionamiento la tiene que realizar un técnico de servicio Qlima reconocido. Cuando se arranca por primera vez hay que regular la estufa para conseguir una proporción correcta de aire/combustión en cada uno de los cinco niveles de combustión. La proporción correcta depende en gran medida del canal de humos montado y solo se puede regular después de haber instalado la estufa. Una proporción incorrecta entre el aire y la combustión puede dañar gravemente la estufa. Además aumentará el consumo de combustible.

No cambie nunca usted mismo los parámetros de servicio en el menú de servicio. Esto puede dañar gravemente la estufa e invalidaría la garantía. Únicamente un técnico de servicio Qlima reconocido puede realizar la regulación de la estufa.

En el caso de una casa de nueva construcción o una remodelación: deje que las paredes se sequen bien antes de poner la estufa por primera vez en funcionamiento. Se sabe que los muros, los techos y/o los suelos necesitan mucho tiempo para secarse totalmente. El hollín y las partículas de ceniza se pueden adherir fácilmente a muros que no estén totalmente secos.

1. Compruebe que la estufa se ha instalado según el manual de instalación.

2. Retire todos los elementos, como manual, herramientas para la estufa, etc.

de la estufa antes de ponerla en funcionamiento.

3. Ponga pellets en el embudo. Ver apartado 5 «Llenar el embudo con pellets»

de este manual de instrucciones para ver la explicación de los pellets a utilizar y cómo rellenar el embudo.

4. Enchufe el aparato a una toma de tierra y encienda el interruptor de

corriente, que se encuentra en la parte trasera de la estufa. Compruebe el apartado 9 «Conexiones eléctricas» del manual de instrucciones antes de enchufar el aparato a la corriente.

5. Lea bien el apartado 4 «Uso normal de la estufa» para ver más información

sobre el control del mando a distancia (si es que lo hubiera) y el proceso del procedimiento de arranque.

6. Procure que haya suficiente ventilación en la habitación. La estufa es de

acero de alta calidad con un revestimiento de protección. Las primeras veces que se encienda, el revestimiento se endurecerá y el acero se asentará. Este proceso lleva su tiempo. Durante el primer uso es normal que se desprenda un olor y humo desagradables provenientes de la capa de pintura de la estufa.

7. No deje la estufa en funcionamiento si la portezuela está abierta. Manténgala

siempre cerrada mientras la estufa esté en funcionamiento y procure que el cierre de puerta esté bien bloqueado.

8. Arranque la estufa y seleccione el nivel de combustión 1

Para evitar cualquier daño permanente a la estufa, hay que encenderla progresivamente empezando por un fuego bajo. Mantenga este fuego bajo durante las primeras cuatro, cinco horas; después se puede subir la capacidad progresivamente. Deje la estufa funcionando al menos tres o cuatro horas.

9. Compruebe que no haya humo del proceso de combustión en la habitación.

Si es así, apague inmediatamente la estufa y repare la fuga.

10. Compruebe que el ventilador de espacio se pone a funcionar sintiendo si

sale aire de la rejilla de expulsión en el frontal de la estufa. El ventilador no arranca hasta que la estufa no esté lo suficientemente caliente (después de 15 o 20 minutos desde que haya arrancado la estufa). Si el ventilador de espacio no funciona, apague la estufa para evitar que esta se dañe. Solucione el problema antes de reiniciar la estufa. Esta estufa cuenta con un ventilador que hace circular el aire en la habitación. Cuando el ventilador está activado, el aire pasa por las superficies calientes interiores de la estufa, se calienta y se expulsa a la habitación como aire caliente. No deje la estufa encendida si el ventilador de espacio no funciona.

11. Compruebe que la estufa tenga la proporción correcta de aire/combustible

controlando la llama en cada una de las cinco posiciones de combustión. Ver ilustración 1. Regule la proporción aire/combustible si hiciera falta. La regulación de la proporción de aire/combustible la tiene que realizar un técnico de servicio Qlima reconocido.

12. Compruebe el tiro de la chimenea con un medidor diferencial de presión.

Regule la válvula solenoide, si hubiera una, de la chimenea. Una vez regulada la válvula, solo se puede cambiar la posición en el caso de un desastre, como que la chimenea se queme, por ejemplo.

13. Compruebe que en cada una de las cinco posiciones de combustión, la

temperatura del humo no supere los 220ºC. Si la temperatura del humo en una de las cinco posiciones de combustión supera los 220ºC, hay que volver a regular la estufa en la posición correspondiente reduciendo la entrada de pellets y la velocidad de contorno del ventilador de humos y/o subir la velocidad del ventilador de espacio. El hecho de que un técnico Qlima reconocido realice la puesta en servicio de la estufa tiene las siguientes ventajas:

• Se formará menos hollín, por lo que la chimenea y la estufa ensuciarán menos.

• La estufa consumirá menos pellets.

• La estufa tendrá un rendimiento óptimo.

• Las piezas en la estufa sufrirán menos carga, con lo que se alargará la vida útil de la estufa.

• Se reducirán el número de horas de servicio y mantenimiento.

14. Después de ajustarla, la estufa está lista para su uso.

4. USO NORMAL DE LA ESTUFA

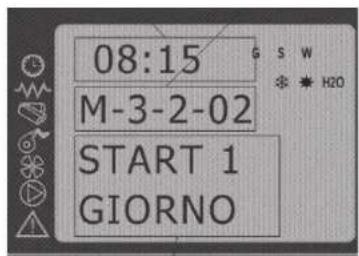

Pulse P7 (MENÚ) para acceder al menú. El menú se divide en varias opciones y submenús, permitiéndole acceder a las configuraciones y temporización de programas. Para acceder a las diversas opciones del menú, tras pulsar P7 dos segundos, baje en la lista hasta la opción deseada pulsando P1 y P2 y confirme su selección pulsando P3. ● Menú 01 CONFIGURAR VENTILADOR ● Menú 02 CONFIGURAR RELOJ ● Menú 03 CONFIGURAR TEMPORIZADOR ● Menú 04 CONFIGURAR IDIOMA ● Menú 05 STANDBY ● Menú 06 ALARMA ● Menú 07 CARGA INICIAL ● Menú 08 ESTADO DE ESTUFA ● Menú 09 CONFIGURACIÓN TÉCNICA Menú 02 - Configurar reloj Fije la fecha y hora actual. El circuito está equipado con una batería de litio que ofrece al reloj interno una autonomía de más de 3/5 años.

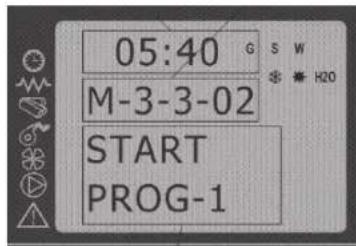

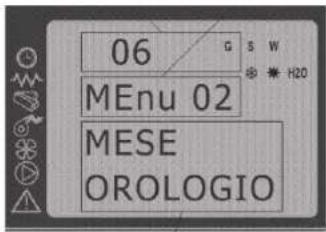

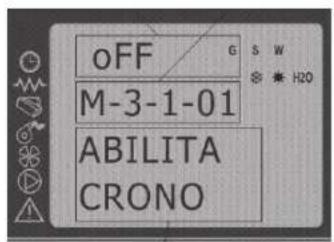

man_Isotta 94 S-line ('22) V1.indd 11man_Isotta 94 S-line ('22) V1.indd 11 05-05-2022 12:0205-05-2022 12:0212 En el menú SET CLOCK (CONFIGURAR RELOJ), use P1 y P2 para llegar a la fecha y hora deseados, pulsando P3 para confirmar. Menú 03 - Configurar temporizador Submenú 03 - 01 - Activar temporizador Esto le permite activar o desactivar todas las funciones de temporizador- termostato. Submenú 03 - 02 - Programa diario Esto le permite activar, desactivar y fijar las funciones del temporizador-termostato diario. Es posible fijar dos gamas de uso limitadas por los tiempos fijados según la siguiente tabla donde OFF indica al reloj que ignore el comando: Submenú 03 - 03 - Programa semanal Esto le permite activar, desactivar y fijar las funciones del temporizador-termostato semanal.

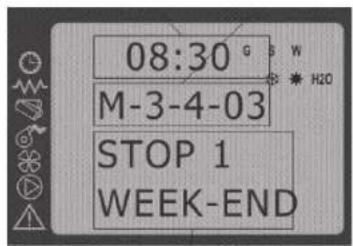

man_Isotta 94 S-line ('22) V1.indd 12man_Isotta 94 S-line ('22) V1.indd 12 05-05-2022 12:0205-05-2022 12:0213 El programa semanal tiene 4 programas independientes cuyo efecto final consiste en la combinación de los 4 programas individuales. El programa semanal puede activarse o desactivarse. Además, al seleccionar OFF en el campo de tiempo, el reloj ignorará el comando correspondiente. Advertencia: Programe con cuidado, evite solapar la activación y/o desactivación de horas el mismo día en distintos programas. Submenú 03 - 04 - Programa de fin de semana Le permite activar, desactivar y fijar las funciones de temporizador-termostato los fines de semana (días 5 y 6, p.ej., sábado y domingo). Consejo práctico: Para evitar confusiones y/o usos no deseados, active solo un programa cada vez si no sabe exactamente lo que quiere. Desactive el programa diario si desea usar el programa semanal. Tenga siempre el programa de fin de semana desactivado si usa el programa semanal en los programas 1, 2, 3 y 4. Active la programación de fin de semana solo tras desactivar la programación semanal.

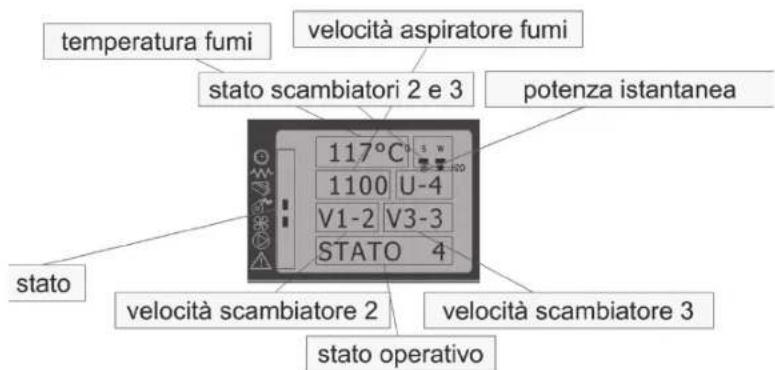

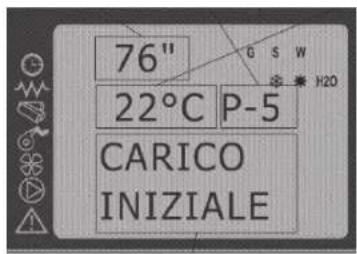

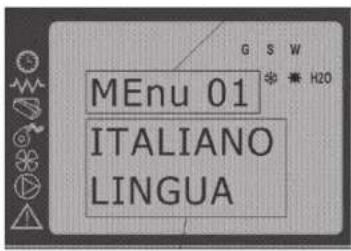

man_Isotta 94 S-line ('22) V1.indd 13man_Isotta 94 S-line ('22) V1.indd 13 05-05-2022 12:0205-05-2022 12:0214 Menú 04 - Configurar idioma Le permite seleccionar el idioma de entre los disponibles. Menú 05 - Modo standby Active el modo STANDBY para hacer que la estufa se apague una vez que la temperatura ambiente haya superado el valor FIJADO durante más del tiempo definido por Pr44. Después de que se haya apagado tras una opción anterior, el reencendido sólo será posible cuando se den las siguientes condiciones: TSET <(Troom - Pr43) Menú 06 - Modo alarma Seleccionar OFF desactiva la alarma acústica. Menú 07 - Carga inicial Permite que la estufa se precargue con pellets durante un tiempo igual a 110 cuando la estufa está apagada y fría. Enciéndala pulsando P1 e interrúmpala pulsando P3. Menú 08 - Estado de la estufa Permite la lectura de los parámetros del cargador de pellets según el nivel de potencia fijado, y lo que es más importante, de los límites de la temperatura del humo.

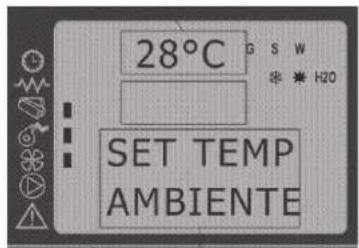

4.1 CONFIGURACIÓN DE TEMPERATURA AMBIENTE

Para cambiar la temperatura ambiente, pulse P4 para acceder directamente al menú de configuración de temperatura, luego pulse P1 o P2 para aumentar o disminuir la temperatura fijada. El display muestra el estado actual de la temperatura fijada, pulsando P3 sale del menú. ver la figura

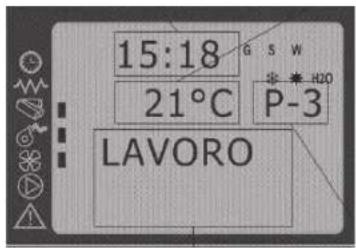

4.2 CAMBIAR LA POTENCIA DEL FUEGO

Al pulsar el botón adecuado (P5), y usando P1 y P2 para subir/bajar, la potencia de la estufa cambia automáticamente con todos los parámetros adecuados. El display indica el nivel de potencia seleccionado. Si en algún momento, la temperatura de la sala, detectada por el termómetro, supera la temperatura del display, la unidad de control reducirá automáticamente la potencia al mínimo (nivel 1).

Esta función se usa para seleccionar el modo de uso de la estufa. ● MANUAL Uso continuo de la estufa. El comando para encender/apagar el fuego se consigue manualmente pulsando el botón ON/OFF. ● AUTOMÁTICO La estufa enciende y apaga el fuego automáticamente según el programa semanal (ver menú de tiempo). Confirme pulsando la tecla ENTER, o cancele la configuración usando el botón de función. Tras seleccionar la opción deseada, la estufa volverá al menú principal. Es posible cambiar el estado de uso de automático a manual incluso pulsando el botón, cuando aparecerá un mensaje en el display: y luego el programa diario.

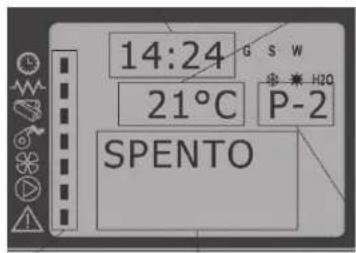

4.3.2 INICIAR LA ESTUFA SECA

La siguiente sección describe las funciones normales del controlador que suele instalarse en una estufa seca con referencia a las funciones disponibles para el usuario. Las indicaciones siguientes hacen referencia al controlador equipado con una opción de temporizador-termostato. No obstante, los párrafos siguientes se centran en los métodos técnicos de programación.

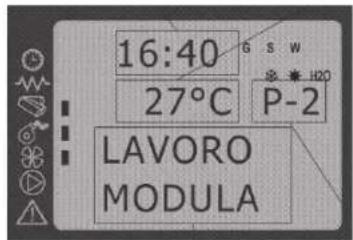

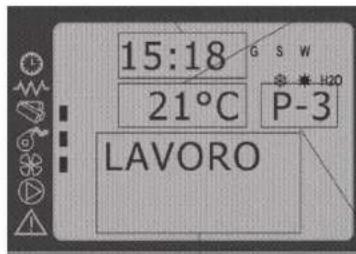

man_Isotta 94 S-line ('22) V1.indd 15man_Isotta 94 S-line ('22) V1.indd 15 05-05-2022 12:0205-05-2022 12:0216 Antes de encender la estufa, el display se mostrará como se indica en la figura Encender la estufa: La estufa se enciende manualmente pulsando P3 (ON/OFF) algunos segundos. Se usa el mismo proceso para apagarla. Un ciclo completo suele componerse de cinco fases distintas (ignición, estabilización de llama, uso normal, económica y apagado), que alternan dependiendo de la temperatura del humo y algunos otros parámetros. Fase de ignición El encendido se consigue pulsando P3 (ON/OFF) unos segundos. El procedimiento empieza por encender la bujía (una bobina térmica) y cargando continuamente pellets mediante el cargador de pellets. El display mostrará, de forma sucesiva, las palabras “TURN ON”(ENCENDIDO),”LOAD PELLET” (CARGA DE PELLETS) y “AWAIT FLAME” (ESPERANDO LLAMA). Tras unos 45 segundos, el motor se parará y el ventilador del extractor de humo (con una velocidad predefinida) se encenderá. Una vez que se enciende el pellet y la temperatura del humo llega a los 50ºC, el elemento de calor se apaga y empieza la fase de estabilización de la llama. La fase de ignición termina cuando se alcanzan los 65ºC, pero por motivos de seguridad, la bobina térmica tiene un tiempo máximo de 15 minutos, y en caso de que los pellets no se enciendan antes de este tiempo máximo, la alarma de “IGNITION FAILED” (FALLO DE IGNICIÓN”), se mostrará en el display. Fase de estabilización de la llama En esta fase, el cargador de pellets carga los pellets a una velocidad predefinida. Cuando la temperatura del humo supera los 50ºC, la estufa cambia a modo ignición. En la fase de estabilización, el ventilador del extractor de humo empieza a una velocidad preestablecida y comprueba que la temperatura sigue estando estable durante un tiempo, tras el cual, la estufa cambia a modo USO. Fase de uso El circuito prevé el uso de un termostato externo. Hay distintos modos de uso para la estufa dependiendo de la configuración del termostato externo, el termostato ambiente y la temperatura ambiente medida:

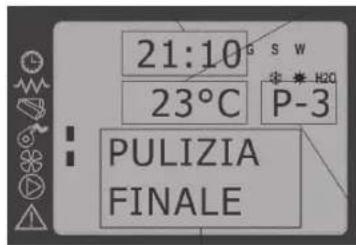

man_Isotta 94 S-line ('22) V1.indd 16man_Isotta 94 S-line ('22) V1.indd 16 05-05-2022 12:0205-05-2022 12:0217 T amb: Temperatura ambiente detectada por la sonda T setAmb: Temperatuar ambiente fijada por el termostato externo T setTerm: Temperatura ambiente fijada en SET ROOM TEMP (CONFIGURAR TEMP AMBIENTE) Con el termostato externo apagado (Tamb > TsetTerm): La palabra “ton” aparece en el display y la estufa funciona al nivel de potencia fijado hasta que el termostato se encienda. Con el termostato externo encendido (Tamb > TsetTerm): La estufa funciona al nivel de potencia fijado hasta que se alcance la temperatura TsetTerm (Tamb <TsetTerm), tras lo cual entra en fase económica. La fase de modulación se alcanza si la temperatura ambiente alcanza el valor fijado en “TEMPERATURE SET (CONFIGURAR TEMPERATURA). Durante esta fase, el cargador de pellets, el ventilador del extractor de humo y el del intercambiador de calor se reducen a velocidad mínima, y aparecerá en el display el mensaje “OPERATION MODE” (MODO USO). Fase de apagado La estufa se apaga manualmente pulsando P3 (ON/OFF) algunos segundos. El motor del cargador de pellets se detiene, la velocidad del ventilador del extractor de humo funciona a la velocidad fijada, y el display mostrará el mensaje “FINAL CLEANING” (LIMPIEZA FINAL). Cuando la temperatura del humo baja del umbral mínimo de uso, el ventilador del intercambiador de calor se parará, y tras 10 minutos, el ventilador del intercambiador de humo se apagará también.

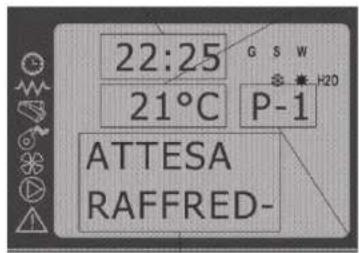

man_Isotta 94 S-line ('22) V1.indd 17man_Isotta 94 S-line ('22) V1.indd 17 05-05-2022 12:0205-05-2022 12:0218 Reencender la estufa No será posible reiniciar la estufa hasta que la temperatura del humo haya bajado del valor Pr13 y haya pasado el tiempo de seguridad Pr38.

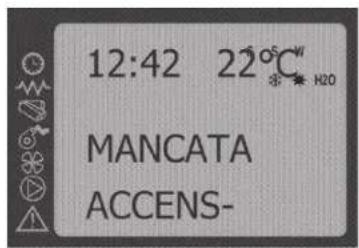

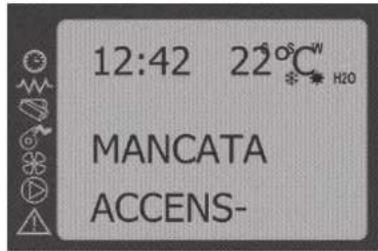

4.4 SEÑALES DE ALARMA

En caso de que suceda una anomalía de uso, el circuito tiene un sistema de control que informará al usuario, en el display, informando de que se ha producido algún fallo. Cada alarma hace que la estufa se apague automáticamente El estado de la alarma se alcanza tras el tiempo Pr11” y puede reiniciarse pulsando P4. Apagar la estufa, comprobar el código de alarma, eliminar la causa y volver a encender la estufa. Si la alarma continúa, póngase en contacto con el instalador. Alarma de la sonda por la temperatura del humo Sucede si la sonda del detector de humo ha fallado o se ha desconectado. Durante esta alarma, la estufa realiza el procedimiento de apagado.

man_Isotta 94 S-line ('22) V1.indd 18man_Isotta 94 S-line ('22) V1.indd 18 05-05-2022 12:0205-05-2022 12:0219 Alarma por alta temperatura Ocurre si la sonda de humo detecta una temperatura por encima de 220ºC. El display muestra el mensaje mostrado en la figura Fallo de alarma de ignición Ocurre cuando falla la fase de ignición. Alarma de apagado durante la fase de uso Si durante la fase de uso, la llama se apaga y la temperatura del humo baja del umbral mínimo (parámetro Pr13), la alarma se activa como muestra la figura 30. Alarma de control de presión de seguridad del cargador de pellet En caso de que el cambio de presión (controlador de presión) detecte una presión inferior que la del umbral de corriente, actuará apagando el cargador de pellet (para el que el suministro eléctrico viene de serie), y a la vez, a través de la terminal AL2 en CN4, permitirá al controlador aceptar este cambio de estado. Se mostrará el mensaje “Fallo de alarma dep” y se apagará el sistema. Alarma de termostato general En caso de que el termostato general de seguridad detecte una presión superior que la del umbral de corriente, actuará apagando el cargador de pellet (para el que el suministro eléctrico viene de serie), y a la vez, a través de la terminal AL1 en CN4, permitirá al controlador aceptar este cambio de estado. Se mostrará el mensaje “Fallo de alarma Sic” y se apagará el sistema. Alarma por ventilador de extractor de humo defectuoso En caso de que el ventilador del extractor de humo falle, la estufa se para y muestra el mensaje ALARM FAN FAIL (ALARMA POR FALLO DE VENTILADOR). Se activa inmediatamente el procedimiento de apagado.

Se puede usar el control remoto tanto para modificar los parámetros de uso de la estufa como para su uso normal. Además, el control remoto se puede usar como temporizador-termostato e instalarse en una pared usando el soporte suministrado.

man_Isotta 94 S-line ('22) V1.indd 19man_Isotta 94 S-line ('22) V1.indd 19 05-05-2022 12:0205-05-2022 12:0220 La Figura describe el significado de los indicadores de estado en el lado izquierdo del display. La aparición de uno de los símbolos en el área de estado del display es una señal de que la aplicación correspondiente está activada, según la lista de la derecha.

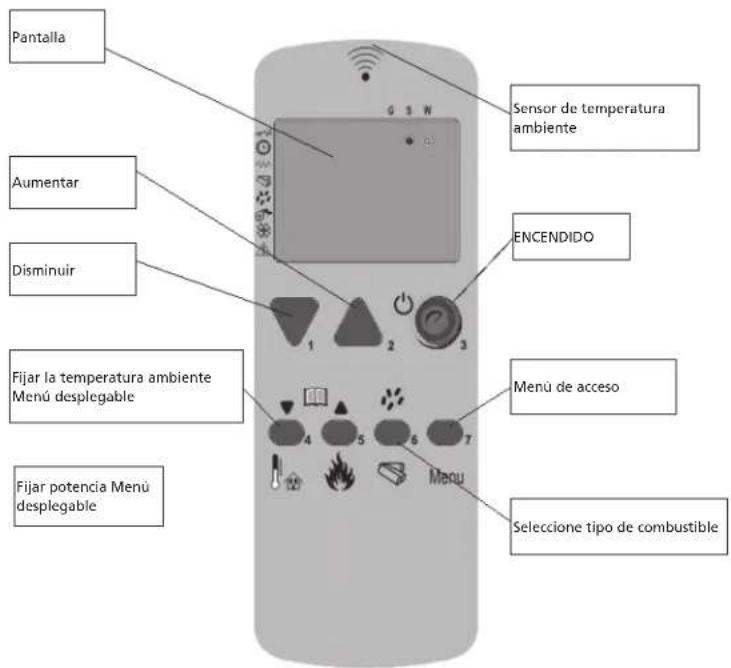

Debajo se encuentra la imagen del control remoto con una descripción de los botones y las funciones principales.

No utilice otro tipo de combustible que los pellets de madera. No está permitido usar otro tipo de combustible como restos de madera con pegamento y/o disolventes, cualquier residuo de madera, cartón, combustible líquido -alcohol, petróleo, gasolina-, basura o residuos, etc. En el mercado hay disponible pellets de diversas cualidades y diferentes propiedades. Los pellets de mala calidad afectan negativamente la eficacia de combustión, ensucian la estufa y pueden provocar situaciones peligrosas, en casos extremos. El uso de pellets incorrectos (de mala calidad o de otro diámetro que el nombrado) puede dañar su estufa. Los daños provocados por el uso de pellets incorrectos no entran en la garantía. Utilice únicamente pellets de madera de buena calidad con un diámetro de 6 mm y un largo de 30 mm como máximo. Hay diferentes tipos de pellets de madera de diversa calidad y propiedades disponibles en el mercado. Los pellets de una buena calidad se reconocen por las siguientes características: - diámetro 6 mm. - largo 30 mm como máximo. - pellets de madera cumpliendo las normas 6mm DIN+ / Ö+ / EN+ o similares. - bien prensado, sin restos de pegamento, resina o aditivos. - la superficie brilla y es lisa - uniformidad en el largo. Pobre en polvo - proporción de humedad: < 10% - proporción de cenizas: < 0,5% - los pellets de buena calidad se hunden cuando se meten en el agua. En general, un mal combustible se puede identificar de la siguiente manera: - no tienen el diámetro de 6mm recomendado y/o tienen diámetros diferentes - largos diferentes, un porcentaje más alto de pellets cortos - la superficie muestra grietas verticales y/o horizontales - alta proporción de polvo - la superficie es opaca - flota El uso de un combustible de mala calidad puede provocar: - mala combustión - bloqueo frecuente de la caldera - mayor consumo de pellets - baja capacidad calorífica y menos eficacia - suciedad en el cristal - más cenizas y pellets que no prenden. - más gastos de mantenimiento

Incluso si se usan pellets buenos estandarizados, es normal que haya diferencias en velocidad de combustión, producción de cenizas y la aparición de polvo. Si se usan un tipo de pellet diferente al que se usó durante la primera puesta en funcionamiento, un técnico de servicio Qlima reconocido tiene que volver a regular la estufa.

Guarde y transporte los pellets en un lugar absolutamente seco. Los pellets de madera se pueden hinchar considerablemente cuando entran en contacto con el agua. Póngase en contacto con un vendedor Qlima o un instalador Qlima certificado para obtener más información sobre pellets.

5.2 CÓMO LLENAR EL EMBUDO DE PELLETS

Abra la tapa del embudo de pellets en la parte superior de la estufa y llene cuidadosamente el embudo con 3/4 de pellets. Procure que no caiga ningún pellet en la estufa. Después cierre la tapa. No toque nunca ninguna pieza móvil dentro del embudo de pellets. Para evitar que usted toque piezas móviles dentro del embudo de pellets, es mejor que apague totalmente la estufa desenchufándola. Si hubiera que rellenar el embudo cuando la estufa está operativa, procure que los pellets y/o la bolsa no entre en contacto con las partes calientes de la estufa. Esto podría provocar una situación peligrosa. Procure no tocar nunca ninguna pieza móvil dentro del embudo de pellets.

Debido al calor, la ceniza y los residuos que surgen por la incineración del combustible, es necesario que tanto el usuario final como un técnico autorizado realicen tareas periódicas de limpieza y mantenimiento. La limpieza periódica y con cuidado de la estufa es importante para la seguridad y para el funcionamiento eficaz y al mismo tiempo aumenta la vida útil de la estufa. No utilice un estropajo de acero, cloruro de hidrógeno o cualquier otra sustancia abrasiva, agresiva o corrosiva para la limpieza dentro o fuera de la estufa. Especialmente después de haber estado mucho tiempo sin usarse, hay que controlar la estufa y el sistema de chimeneas por si hay bloqueos.

Realice las tareas de mantenimiento en la estufa una vez que haya controlado que la estufa se haya enfriado totalmente por dentro y por fuera.

man_Isotta 94 S-line ('22) V1.indd 22man_Isotta 94 S-line ('22) V1.indd 22 05-05-2022 12:0205-05-2022 12:0223 Antes de realizar tareas de mantenimiento, desenchufe siempre la estufa. Tarea Frecuencia* Limpiar el exterior de la estufa Cada dos semanas Limpiar el cristal Antes de cada arranque También cuando se arranque con el temporizador Limpiar el brasero Antes de cada arranque También cuando se arranque con el temporizador Limpiar la bandeja de cenizas Cuando la bandeja esté llena y antes de cada inicio. También cuando se arranque con el temporizador Limpieza del conmutador de calor Diariamente Limpieza del foco de la hoguera Cada dos semanas Comprobar el cierre de la portezuela Dos veces al año, la primera vez al principio de la temporada y/o cuando se hayan consumido 2500 kg de pellets Limpieza de embudo y el sistema de tornillo Una vez al mes y/o cuando se hayan consumido 2500 kg de pellets Limpieza del tubo de entrada de pellets Una vez a la semana

6.2 LIMPIAR EL EXTERIOR DE LA ESTUFA

Limpie la superficie de la estufa con agua (caliente) y jabón. No utilice ningún producto de limpieza abrasivo o con un disolvente como base, esto podría dañar la última capa de la superficie.

6.3 LIMPIEZA DEL CRISTAL

Hay que limpiar el cristal de la portezuela de la estufa antes de cada arranque para evitar la combustión de hollín y partículas de ceniza. El cristal es resistente al calor, pero puede resquebrajarse con los cambios bruscos de temperatura. Deje que el cristal se enfríe totalmente antes de limpiarlo. Utilice un limpiador normal de cristales y paños de limpieza. Limpie el cristal únicamente cuando la estufa esté totalmente fría.

6.4 LIMPIEZA DEL BRASERO CON BANDEJA DE CENIZAS

El brasero con la bandeja de cenizas se tienen que limpiar antes de cada arranque.

1. Saque el brasero y la bandeja de cenizas de la caldera. Vea ilustración 16 y 17.

2. Limpie la bandeja de cenizas.

3. Limpie el brasero y la rejilla con un cepillo o aspiradora. Si los agujeros

4. Limpie el espacio debajo del brasero y de la bandeja de cenizas con una

Es esencial que los agujeros no estén bloqueados en la rejilla de la caldera para que los pellets se puedan incinerar bien.

5. Vuelva a colocar el brasero y la bandeja de cenizas en la estufa. Procure

que vuelve a colocar el brasero de la forma correcta. Coloque la gran apertura en la barra de ignición (como se indica en las ilustraciones 19 y 20). Si el brasero se coloca incorrectamente, la estufa no se encenderá.

6.5 LIMPIEZA DEL CONMUTADOR DE CALOR

Hay que limpiar diariamente el conmutador de calor con ayuda de una rascadera. Procure que la estufa esté apagada y la puerta cerrada. Mueva el mando de la rascadera, montada en la rejilla de salida (vea ilustración 21) hacia delante y después hacia atrás. Repita este paso 5 o 6 veces hasta que la rascadera se mueva sin encontrar resistencia.

6.6 LIMPIEZA DEL FOCO DE LA HOGUERA

Limpie primero el conmutador de calor (vea apartado 6.5 Limpieza del conmutador de calor).

1. Retire el brasero con la bandeja de cenizas. Vea el apartado 6.4.

2. Retire el protector refractario, que se encuentra en la parte superior de la

estufa. a. Suba el protector refractario por la parte delantera (ilustración 22) hasta que se suelten los puntos de fijación 2 (ilustración 23). A continuación mueva el protector refractario hacia delante para soltar también el punto de fijación 1 (ilustración 23). b. Mueva la parte trasera del protector refractario hacia abajo (ilustración 24). c. Empuje hacia arriba el lateral izquierda en la dirección de la flecha 1 (ilustración 25) y gire el lateral derecho hacia abajo en la dirección de la flecha 2 (ilustración 25). d. Saque a continuación el protector refractario de la caldera.

3. Después desmonte las placas internas del foco de la hoguera.

a. Quite los tornillos 1 y 2 (ilustración 26). b. Suelte las placas con ayuda de un destornillador (ilustración 27). c. Tire de la placa hacia delante en dirección de la puerta y retírela del foco de la hoguera. Repita esta operación para las placas de la derecha (ilustración 28 y 29). d. Retire la mampara de la parte posterior del foco de la hoguera, tirando hacia delante. Si hiciera falta, use un destornillador. Retire la mampara de la estufa (ilustración 30). e. Retire las mamparas en la parte izquierda y derecha. Deslice la mampara lateral unos 2 cm hacia delante en la dirección de la puerta hasta que pase la parte que se indica con una flecha (ilustración 31). f. Mueva después la parte superior de la mampara hacia la mitad del foco de la hoguera y sáquela de la estufa. Repita este procedimiento con la

man_Isotta 94 S-line ('22) V1.indd 24man_Isotta 94 S-line ('22) V1.indd 24 05-05-2022 12:0205-05-2022 12:0225 mampara a la derecha para sacarla del foco de la hoguera de la estufa (ilustración 32). g. Retire la placa de base a la derecha. Súbala con ayuda de un destornillador y saque la placa de la estufa (ilustración 33). h. Retire la placa de base a la izquierda deslizándola horizontalmente primero 3 cm hacia la derecha para poder sacarla después del foco de la hoguera (ilustración 34 y 35).

4. Limpie el foco de la hoguera, la parte debajo del brasero y las placas con un

cepillo y una aspiradora.

5. Después de la limpieza vuelva a colocar en el foco de hoguera todas las piezas

que haya sacado en orden inverso.

6.7 COMPROBAR EL CIERRE DE LA PORTEZUELA DELANTERA

Compruebe el cierre de la puerta, controlando que no tenga fugas o daños, al menos dos veces al año, la primera vez antes de que empiece la temporada. Si hiciera falta, deje que un técnico Qlima certificado sustituya el cierre de la portezuela. Utilice únicamente piezas de repuesto originales Qlima.

6.8 LIMPIEZA DE EMBUDO Y EL MECANISMO DE TORNILLON

Limpie el embudo y el mecanismo de tornillo una vez al mes.

1. Retire la rejilla de seguridad del embudo de pellets.

2. Vacíe el embudo para pellets.

3. Limpie el embudo de pellets y la parte visible del mecanismo de tornillo con

una aspiradora (ilustración 36).

4. Vuelva a colocar la rejilla de protección en su sitio.

5. Llene el embudo con pellets.

6.9 LIMPIEZA DEL TUBO DE ENTRADA PARA PELLETS

Limpie el tubo de entrada para pellets una vez por semana con un cepillo de cerdas duras y redondas (ilustración 37). El tubo de entrada se encuentra en la caldera de la estufa. En el tubo de entrada se puede formar creosota, con lo que se ensucia bastante y se puede quedar incluso taponado con los pellets.

6.10 MANTENIMIENTO A REALIZAR POR UN TÉCNICO CERTIFICADO

Tarea Frecuencia* Inspección y mantenimiento profesional general de la estufa (y el conducto de humos) Dos veces por temporada, la primera vez al principio de a temporada y/o después de 900 horas de combustión cuando la estufa indique SERV Limpieza/barrido de la chimenea/ sistema de humos Dos veces por temporada, la primera vez al principio de la temporada Sustitución de piezas que no se nombran en este manual Cuando se haya constatado un daño Comprobación de la conexión de la estufa a la chimenea / el conducto de humos Dos veces por temporada, la primera vez al principio de la temporada y/o después de 900 horas de combustión cuando la estufa indique SERV Todas las demás actividades de mantenimiento que no se nombren específicamente en este manual. Una vez por temporada, la primera vez al principio de la temporada

man_Isotta 94 S-line ('22) V1.indd 25man_Isotta 94 S-line ('22) V1.indd 25 05-05-2022 12:0205-05-2022 12:0226 Limpieza del ventilador de espacio/de humos Dos veces por temporada, la primera vez al principio de la temporada y/o después de 900 horas de combustión cuando la estufa indique SERV Limpieza de la estufa por dentro y por fuera Una vez por temporada o después de 900 horas, cuando la estufa indique «SERV» Engrasar el reductor del mecanismo de tornillo para pellets Una vez por temporada, al final de la temporada Limpieza de la cámara de humos Una vez por temporada, al final del invierno o después de 900 horas de uso, cuando la estufa indique «SERV» Control del elemento de ignición Una vez por temporada Limpieza del conmutador de calor por el lado del aire Una vez por temporada o después de 900 horas, cuando la estufa indique «SERV» Limpieza del conmutador de calor por el lado del humo Una vez por temporada o después de 900 horas, cuando la estufa indique «SERV» Comprobar el sistema electrónico como el cableado PCB, los sensores y los dispositivos de seguridad. Una vez por temporada o después de 900 horas, cuando la estufa indique «SERV» Comprobar las tuberías de silicona del sensor de presión Una vez por temporada o después de 900 horas, cuando la estufa indique «SERV» Comprobación de cierres de puerta y si hace falta sustituirlos. Dos veces por temporada, la primera vez al principio de la temporada o después de 900 horas, cuando la estufa indique «SERV» Probar la estufa en todos los niveles, los 5 Una vez por temporada o después de 900 horas, cuando la estufa indique «SERV» Comprobar los dispositivos de seguridad Una vez por temporada o después de 900 horas, cuando la estufa indique «SERV» (*) La frecuencia indicada es lo mínimo. La legislación local y/o el contrato de su seguro tienen prioridad dependiendo de cual sea el más estricto. Si se usa la estufa de forma intensivamente, hay que limpiar la chimenea con más regularidad.

7. SERVICIO TÉCNICO, PIEZAS DE REPUESTO ORIGINALES

Antes de que la estufa salga de la fábrica, pasa controles estrictos y se pone en funcionamiento. Cualquier tarea de reparación o puesta en marcha por primera vez que pudieran parecer necesarias durante o después de la instalación las tiene que realizar un técnico de calefacción autorizado por Qlima. Las piezas de repuesto originales solo se pueden conseguir a través de nuestros centros de Servicio Técnico y puntos autorizados de venta. Tenga a mano el modelo y número de serie antes de ponerse en contacto con su distribuidor, el centro de Servicio Técnico o el técnico de calefacción autorizado por Qlima. Utilice únicamente piezas de reserva originales Qlima. Si usa otras piezas de reserva que no sean las originales Qlima invalida la garantía.

Antes de resetear después de una avería, consulte la lista de averías (apartado 8.2) y siga las instrucciones. Resetee la estufa pulsando el botón 3 (vea la ilustración 2) de la pantalla y dejándolo pulsado 3 segundos. Si después del reseteo de la avería, sigue apareciendo el aviso, consulte con su distribuidor.

PROBLEMA CAUSA SOLUCIÓN

El panel de control no arranca La estufa no recibe corriente Compruebe que esté enchufada El fusible del circuito impreso se ha quemado Sustituya el fusible Únicamente lo puede hacer un técnico aprobado por Qlima El panel de control está averiado Sustituya el panel de control Únicamente lo puede hacer un técnico aprobado por Qlima El panel de control está averiado Sustituya el cable plano. Únicamente lo puede hacer un técnico aprobado por Qlima El circuito impreso está averiado. Sustituya el circuito impreso. Únicamente lo puede hacer un técnico aprobado por Qlima El interruptor principal no está encendido Encienda el interruptor principal La estufa se apaga, aparece la alarma «AlAr no FirE» El embudo de pellets está vacío Rellene el embudo con pellets El brasero está sucio Limpie el brasero. El motor del sistema de tornillo está averiado. Sustituya el motor del sistema de tornillos. Únicamente lo puede hacer un técnico aprobado por Qlima El circuito impreso electrónico está averiado. Sustituya el circuito impreso. Únicamente lo puede hacer un técnico aprobado por Qlima El sensor de temperatura no ha detectado el umbral de temperatura mínima para arrancar Vacíe la caldera y vuelva a empezar, si el problema persiste. Póngase en contacto con un instalador aprobado por Qlima si el problema persiste. No llega suficiente aire de combustión al fuego Compruebe lo siguiente (usuario final): - Posible obstrucción del tubo de entrada del aire de combustión en la parte trasera de la estufa. Limpie el tubo de entrada con aire limpio. - Los agujeros de la rejilla de la caldera están obturados y/o la caldera está demasiada sucia o tiene demasiada ceniza. Hay que limpiarla. Únicamente lo puede hacer un técnico aprobado por Qlima - El conmutador de calor dentro de la estufa está sucio. Limpie el conmutador de calor Los pellets de madera no son de buena calidad Pruebe con pellets de madera de mejor calidad El sistema de tornillo está bloqueado Desenchufe la estufa. Retire la rejilla de protección en el depósito, vacíelo. Limpie con cuidado las partes visibles del sistema de tornillo. Vuelva a colocar la rejilla de protección y arranque de nuevo la máquina. Póngase en contacto con un instalador aprobado por Qlima si el problema persiste

A los 15 minutos de arrancar, aparece el siguiente aviso en la estufa: «ALARM NO ACC» El mecanismo de ignición está averiado Sustituya el mecanismo de ignición Únicamente lo puede hacer un técnico aprobado por Qlima El sensor de temperatura no ha detectado el umbral de temperatura mínima para arrancar Vacíe la caldera y vuelva a empezar, si el problema persiste. Póngase en contacto con un instalador aprobado por Qlima si el problema persiste. La temperatura exterior es demasiado baja. Vacíe la caldera y vuelva a empezar. Póngase en contacto con un instalador aprobado por Qlima si el problema persiste. Los pellets de madera están húmedos Utilice únicamente pellets de madera seca El sensor de temperatura está averiado. Sustituya el sensor. Únicamente lo puede hacer un técnico aprobado por Qlima El circuito impreso electrónico está averiado. Sustituya el circuito impreso electrónico. Únicamente lo puede hacer un técnico aprobado por Qlima El depósito está vacío. Llene el embudo para pellets. Los pellets de madera no llegan a la caldera El sistema de tornillo está bloqueado Desenchufe la estufa. Retire la rejilla de protección en el depósito, vacíelo. Limpie con cuidado las partes visibles del sistema de tornillo. Vuelva a colocar la rejilla de protección y arranque de nuevo la máquina. Póngase en contacto con un instalador aprobado por Qlima si el problema persiste. El motor del sistema de tornillo está dañado. Sustituya el motor. Únicamente lo puede hacer un técnico aprobado por Qlima El depósito está vacío. Llene el embudo para pellets. El fuego tiene una llama débil y naranja. Los pellets no se queman bien y/o el cristal se ennegrece (demasiado) rápido. La salida/conducto de humos/chimenea está bloqueado Deje que un deshollinador autorizado limpie inmediatamente la salida/el conducto de humos/chimenea. Póngase en contacto con un deshollinador. El brasero está sucio Limpie el brasero. La estufa está bloqueada por dentro. Hace falta hacer tareas de mantenimiento en la estufa. Únicamente lo puede hacer un técnico aprobado por Qlima El extractor de humos está dañado Los pellets de madera se pueden quemar gracias al tiro natural del humo de la chimenea. Sustituya inmediatamente el ventilador dado que esta situación puede afectar su salud. Únicamente lo puede hacer un técnico aprobado por Qlima. Los pellets de madera no son de buena calidad. Pruebe con pellets de madera de mejor calidad. La estufa no está bien regulada Regule la estufa. Únicamente lo puede hacer un técnico aprobado por Qlima man_Isotta 94 S-line ('22) V1.indd 29man_Isotta 94 S-line ('22) V1.indd 29 05-05-2022 12:0205-05-2022 12:0230 El ventilador

recirculación del aire de la habitación sigue funcionando cuando la estufa está vacía El circuito impreso electrónico está averiado. Sustituya el circuito impreso. Únicamente lo puede hacer un técnico aprobado por Qlima Hay cenizas en el suelo alrededor de la estufa Los conductos no están herméticos al aire Los conductos no están herméticos al aire Únicamente lo puede hacer un especialista en chimeneas certificado: Los conductos de humo que no son herméticos, pueden ser peligrosos para su salud. Cierre las juntas del conducto inmediatamente (con Loctite 598 o producto similar) y/o sustituya los conductos. El cierre de la puerta está roto, gastado o dañado Sustituya el cierre. Únicamente lo puede hacer un técnico aprobado por Qlima La estufa está con la misma potencia, la pantalla muestra: «Eco». Se ha alcanzado la temperatura de espacio deseada. Esto no es un error. La estufa funciona en modo eco. Esta función se puede modificar con un mando a distancia En la pantalla aparece «SERV» No es una avería. La estufa lleva 900 horas en usa y necesita que se le hagan tareas de mantenimiento. La estufa seguirá funcionando. La estufa necesita mantenimiento. Póngase en contacto con un técnico de servicio Qlima reconocido. Realizará tareas de mantenimiento en la estufa y reseteará el aviso. En la pantalla aparecer «Atte» Se está intentando arrancar la estufa cuando está todavía en la fase de enfriamiento. Espere a que termine con la fase de enfriamiento antes de volver a arrancar la estufa.

La estufa se apaga. El aviso de alarma que aparece es “AlAr dEp” y uno de los pilotos ALF y ALC del panel de control o ambos empiezan a brillar. El sensor/interruptor de presión está averiado Sustituya el interruptor de presión. Únicamente lo puede hacer un técnico aprobado por Qlima La salida/el conducto de humos/la chimenea está bloqueado/a. Deje que un deshollinador autorizado limpie inmediatamente la salida/el conducto de humos/chimenea. Póngase en contacto con un deshollinador autorizado. El circuito impreso electrónico está averiado. Sustituya el circuito impreso electrónico. Únicamente lo puede hacer un técnico aprobado por Qlima Chimenea demasiado larga Consulte un especialista en chimeneas para que le compruebe si la chimenea cumple con la legislación. Consulte con un técnico aprobado por Qlima para saber si la chimenea es apta para la estufa. Condiciones climáticas desfavorables Cuando el viento sopla muy fuerte, puede haber una presión negativa en la chimenea. Compruébelo y vuelva a arrancar la estufa. La estufa se ha sobrecalentado Temperatura de la habitación es demasiado alta Abra las puertas de otras habitaciones. Póngase en contacto con un técnico aprobado por Qlima si el problema persiste. El termostato de seguridad de la estufa se ha saltado. Deje que la estufa se enfríe y resetee a continuación el termostato de seguridad retirando la cubierta (ilustración

38) y pulsando el botón de reseteo

(ilustración 39). El ventilador de recirculación del aire de la habitación está averiado Sustituya el ventilador. Únicamente lo puede hacer un técnico Qlima aprobado Caída de corriente temporal Una caída de corriente cuando la estufa está en funcionamiento puede llevar a un sobrecalentamiento de la parte interior de la estufa. Deje que la estufa se enfríe y vuelva a arrancarla. El termostato de seguridad está averiado Sustituya el termostato de seguridad. Únicamente lo puede hacer un técnico aprobado por Qlima La estufa se apaga. El mensaje de alarma que aparece es “AlAr Sond” El sensor de temperatura de la salida de humos está averiado. Sustituya el sensor. Únicamente lo puede hacer un técnico aprobado por Qlima El cableado del sensor de humos está suelto Repare el cableado. Únicamente lo puede hacer un técnico aprobado por Qlima man_Isotta 94 S-line ('22) V1.indd 31man_Isotta 94 S-line ('22) V1.indd 31 05-05-2022 12:0205-05-2022 12:0232 En la pantalla aparece «Cool Fire» La estufa se ha apagado de forma manual, por el temporizador o el modo ahorro. La estufa está en la fase de enfriamiento. No es una avería. La fase de enfriamiento se parará automáticamente cuando la estufa se haya enfriado lo suficiente. Corte de corriente Después de que la se haya arreglado el problema de la corriente, arranque la estufa en la fase enfriamiento. Solucione el problema antes de reiniciar la estufa. En la pantalla aparece «Alar fan fail» El ventilador de humos está averiado o el circuito impreso no puede medir la velocidad de contorno del ventilador El ventilador de humos, el circuito impreso o el sensor de velocidad de contorno está averiado o el cableado está averiado o suelto. Repare el fallo. Únicamente lo puede hacer un técnico aprobado por Qlima.

9. FICHA DE PRODUCTO

Proveedor o marca Qlima Modelo Isotta 94 S-line Clase de eficiencia energética A++ Modelo estufa Pellets de madera Potencia térmica directa (*) kW 9,84 Energía térmica indirecta kW 0,0 Índice de eficiencia energética 126,8 Consumo eléctrico (encendido / operación normal) W 300 / 100 Tensión V/Hz 230/~50 Eficiencia útil a capacidad nominal / capacidad reducida (*) % 86,36 – 93,43 Otras precauciones relacionadas con el montaje, instalación o mantenimiento de la calefacción local. Consulta el manual Proporción de CO con 13% de O

capacidad nominal / reducida (*) % 0,012 / 0,054 Proporción de polvo con 13% de O

mg/ Nm³ 10,8 Para espacios de hasta** m³ m³ 250 Diámetro de salida del humo mm 80 Temperatura de los gases de humo con capacidad nominal / reducida °C 163 Tiro necesario de la chimenea Pa 11 Válvula solenoide necesaria para chimenea Posiblemente *** Se puede aplicar en una combinación de chimenea con un conducto de humo

Tipo de carburante (****) Ø 6 mm Din+/Önorm+/EN+ Largo nominal / diámetro del combustible mm 30 / 06 Contenido del embudo de pellets kg 15 Autonomía (min-máx) h 6,6 - 23 Disco principal de ventilación Sí Ventilador de recirculación Sí Filtro de aire No Peso neto kg 140 (*) Según EN 14785 (**) a título indicativo, diferencias por país/región (***) A determinar por un instalador profesional autorizado.

Su estufa cuenta con una garantía de 24 meses desde la fecha de compra. Dentro de este plazo se arreglarán todos los fallos de material o fabricación gratis y según las condiciones:

1. Rechazamos expresamente cualquier responsabilidad o remuneración, incluidos los

gastos por daños y perjuicios.

2. Cualquier posible reparación o sustitución de piezas dentro del plazo de garantía

no implica una prórroga del plazo de garantía.

3. La garantía se invalida si se realizan modificaciones en la estufa, se usan piezas de

repuesto no originales o las reparaciones las realiza un tercero.

4. La garantía no cubre las piezas que sufren un desgaste normal o con una vida útil

más corta que el citado plazo de garantía como juntas, cierres, materiales ignífugos, cristal*, detalles y cerámica pintados, etc.

5. La garantía solo es válida si se presenta un comprobante de compra con la fecha y

que no se haya modificado.

6. La garantía no es válida para daños provocados por acciones que no cumplen con

las instrucciones de uso de este manual, que sean por negligencia o por el uso del tipo incorrecto de combustible. El uso de un mal combustible puede ser incluso peligroso**.

7. Los gastos de transporte y los riesgos durante el transporte de la estufa o las piezas

correspondientes corren a cargo siempre del comprador.

La garantía es únicamente válida cuando la estufa esté instalada por un instalador autorizado por Qlima y si ha podido tener lugar el protocolo descrito de puesta en marcha. Para evitar cualquier gasto innecesario, le recomendamos que primero lea este manual atentamente. Si aquí no encuentra ninguna solución, consulte su distribuidor o instalador.

• El cristal de la estufa es resistente al calor y puede soportar temperaturas más altas que las que pueda haber en la estufa. Esto significa que el daño que pueda soportar el cristal de la estufa solo se puede deber a causas que no entran en la responsabilidad del fabricante/distribuidor. Es por eso que la garantía no cubre los daños del cristal de la estufa. ** Las partículas muy inflamables pueden causar una combustión incontrolable, por lo que pueden saltar llamas fuera de la estufa. Si esto ocurriera, no intente nunca mover la estufa, apáguela inmediatamente. En caso de emergencia, utilice un extintor del tipo B: un extintor de dióxido de carbono o nieve carbónica. No deseche ningún dispositivo electrónico junto a los residuos habituales. Utilice los contenedores e instalaciones adecuadas para la recogida de este tipo de materiales. Consulte la normativa vigente y contacte con la administracion correspondiente para obtener informacion acerca de las instalaciones de recogida disponibles. Si algun dispositivo electronico se desecha en un vertedero o basurero no adecuado, alguna sustancia peligrosa podria filtrarse en la tierra y aparecer posteriormente en la cadena de alimentacion, pudiendo danar su estado de salud. Al sustituir un electrodomestico o dispositivo electronico por un modelo nuevo, el establecimiento minorista esta obligado por ley a recoger y desechar adecuadamente dicho dispositivo sin carga economica alguna para el cliente. No tire las baterías al fuego, podrían explotar o derramar líquidos peligrosos. Si sustituye o destruye el mando a distancia, saque las baterías y disponga de ellas según la normativa vigente ya que son dañinas para el medio ambiente.

11. DECLARACIÓN DE CONFORMIDAD

Declaración de conformid Los abajo firmantes, PVG Holding B.V. Kanaalstraat 12C 5347 KM Oss, Olanda declaramos por la presente: Que los productos citados a continuación cumplen en cuanto a diseño y realización con los requisitos generales de seguridad y salud correspondientes de la normativa de la CE: Descripción del producto: Calefactor para viviendas, calentado con pellets de madera Marca: Qlima Modelo de producto: Isotta 94 S-line Normas de la UE aplicadas: Directriz de bajo voltaje CE (LVD): 2006/95/EC Directriz sobre compatilibilidad electromagnética EC (EMC): 2004/108/EC Directriz RoHS CEe 2002/ 95/EC Modelo Rendimiento térmico % Capacidad kW Proporción de polvo con 13% de O2 mg/Nm³ Isotta 94 S-line Nominal 86,36 9,84 10,8 Normas aplicadas armonizadas: EN14785 EN60335-1 EN60335-2-102 EN55014-1 EN55014-2 EN61000-3-2 EN62233 EN61000-3-3 EN 50581 Resultados aprobados por un instituo para certificados: TüV Rheinland Energie und Umwelt GmbH Fecha: 16-06-2018 Firma de persona autorizada: P.J.J. Walhout Group Product & Sourcing Manager

Si necesita información o si tiene algún problema, visite nuestra página Web www.qlima.es, o póngase en contacto con el servicio cliente (T: +34 916 113 113).
