GEBRUIKSAANWIJZING K 770 SmartGuard HUSQVARNA

NL Gebruiksaanwijzing 117-153

Contents

Introduction 2

Safety. 6

Assembly. 11

Operation 17

Maintenance. 25

Troubleshooting 32

Vervoer, opslag en verwerking. 150

Deze doorslijpmachines HUSQVARNA, K 770, K 770 OilGuard, K 770 Rescue en K 770 SmartGuard waar draagbare, handbediende doorslijpmachines, aangedreven door een tweetaktverbrandingsmotor.

Gebruik

Het product worden gebruikt om harde materialen zoals beton, metselwerk, steen en staal te zagen. Gebruik het

product nicht voor andere taken. Het product mag uitsluitend worden gebruikt door professionele gebruikers met ervaring.

Er worden voortdurend gewerkt aan het verhogen van uwveiligheid en efficiente tijdens bedrijf. Neem voor meer informatie contact op met uw service dealer.

Let op: Het gebruik van deze machine kan beperkt worden door lokale regelgeving.

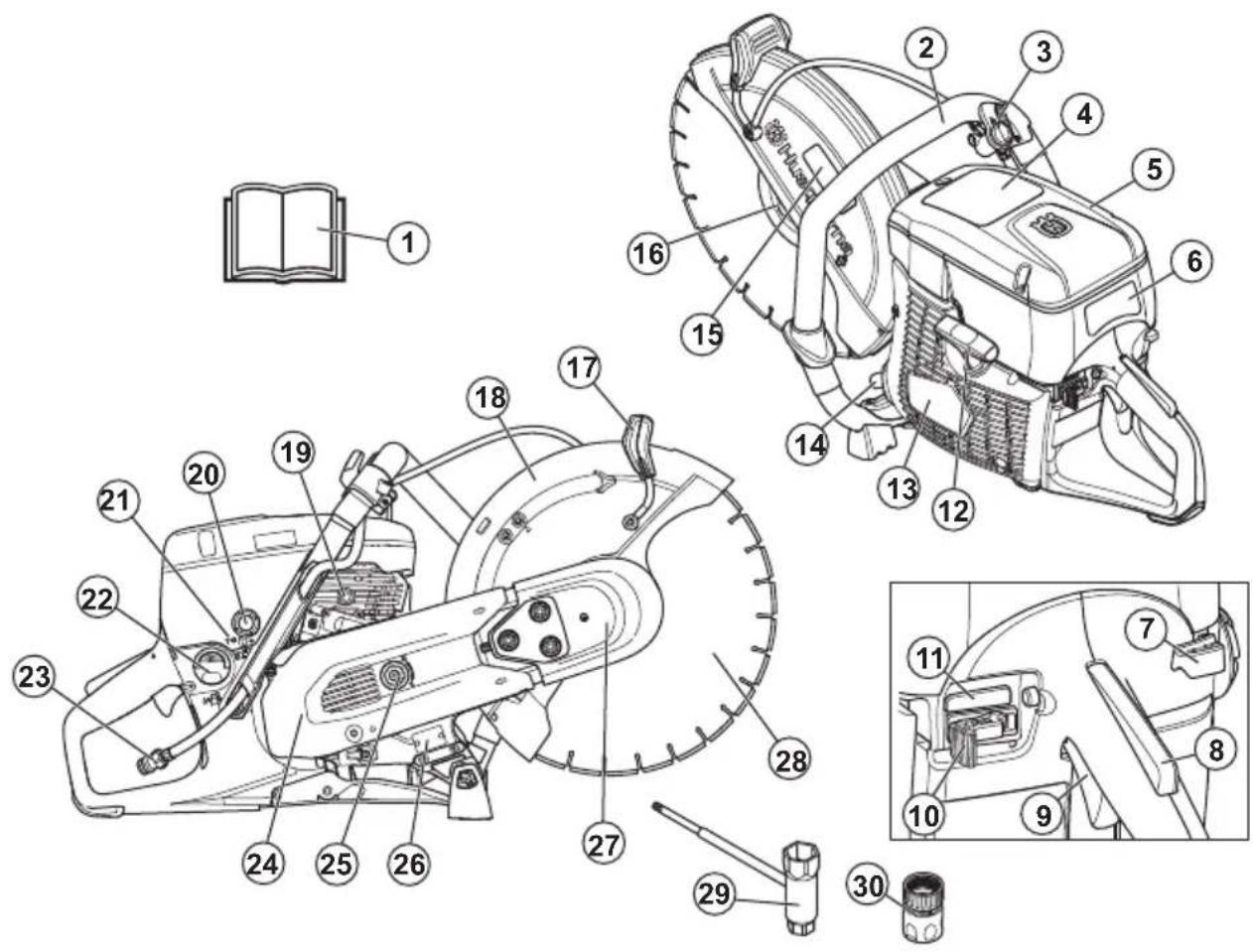

Productoverzicht K 770, K 770 OilGuard

1. Gebruiksaanwijzing

2. Voorhandgreep

3. Waterklep

4. Waarschuwingsplaatje

5. Lichtfilterdeksel

6. Sticker startinstructie
7. Chokehendel
8. Gashendelvergrendeling
9. Gashendel
10. Stopschakelaar

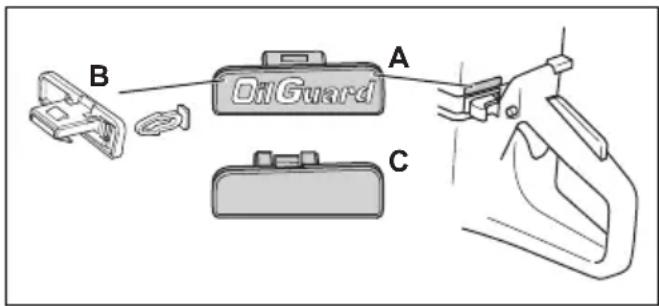

11. OilGuard in-/uitschakelen (alleen K 770 OilGuard)
12. Startkoordgreep
13. Starterhuis
14. Uitlaatdemper
15. Sticker snijuitrusting

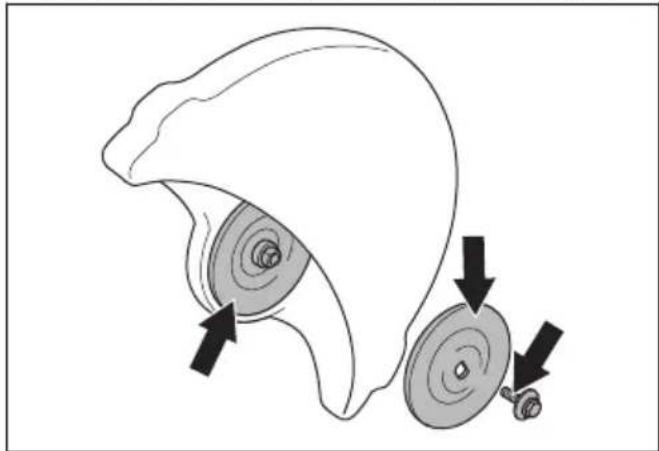

16. Flens, spil, spilbus

17. Afstelhandgreep voor beschemkap

18. Bladbeschemkap

19. Decompressieklep
20. Primerbalg van brandstofpomp
21. T-schroef, afstelling stationair toerental
22. Brandstoftankdop
23. Wateraansluiting met filter
24. Riembescherming anschter
25. Riemspanner
26. Typeplaatje
27. Riembescherming voor
28. Zaagblad (niet meegeleverd)
29. Ring-steeksleutel
30. Wateraansluiting, GARDENA

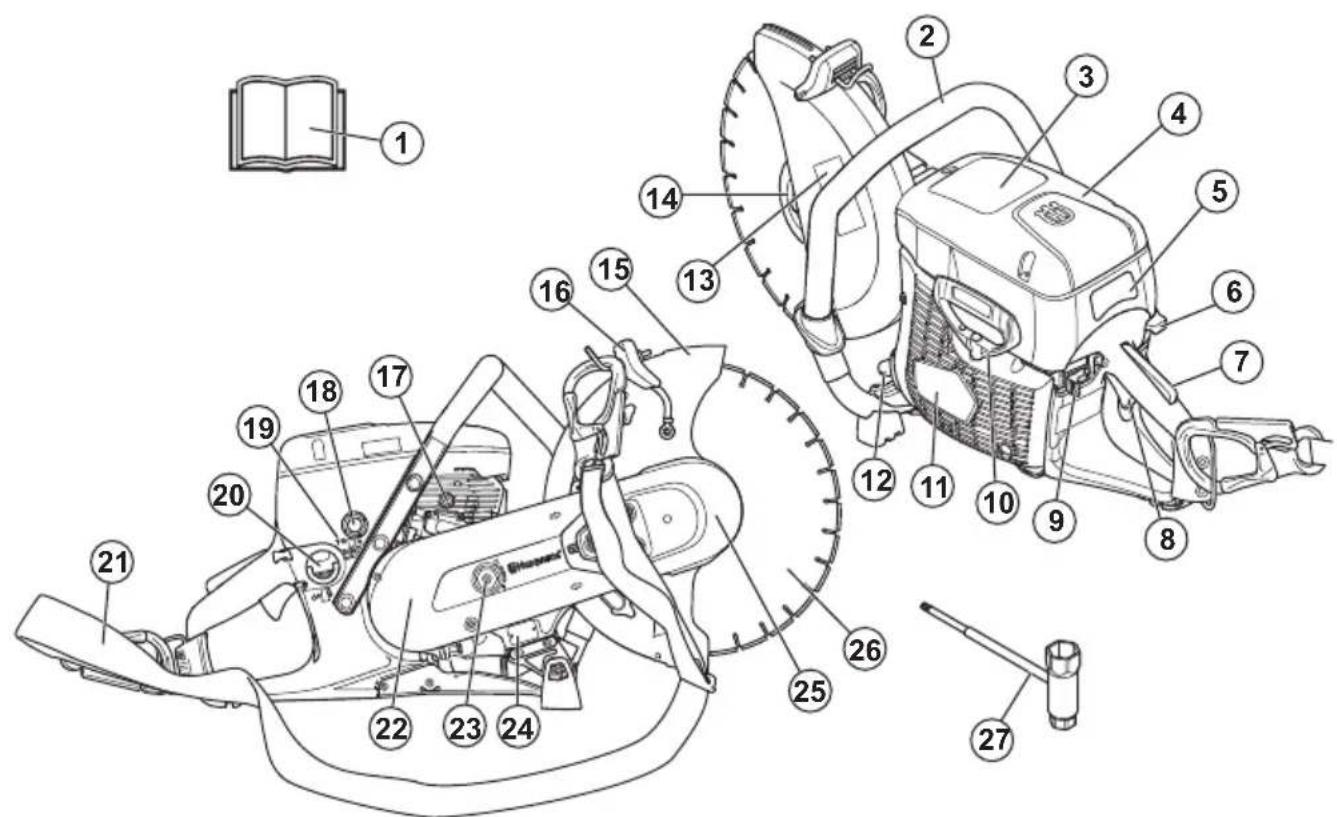

Productverzicht K 770 Rescue

1. Bedieningshandleiding
2. Voorhandgreep
3. Waarschuwingsplaatje
4. Luchtfilterdeksel
5. Sticker startinstructie
6. Chokehendel
7. Gashendelvergrendeling
8. Gashendel
9. Stopschakelaar
10. Startkoordgreep
11. Starterhuis
12. Utilaatdemper

13. Sticker snijuitrusting

14. Flens, spill, spilbus

15. Bladbeschemkap
16. Afstelhandgreep voor beschemkap
17. Decompressieklep
18. Primerbalg van brandstofpomp
19. T-schroef, afstelling stationair toerental
20. Brandstoftankdop
21. Schouderriem
22. Riembescherming anschter
23. Riemspanner
24. Typeplaatje
25. Riembescherming voor
26. Zaagblad (niet meegeleverd)

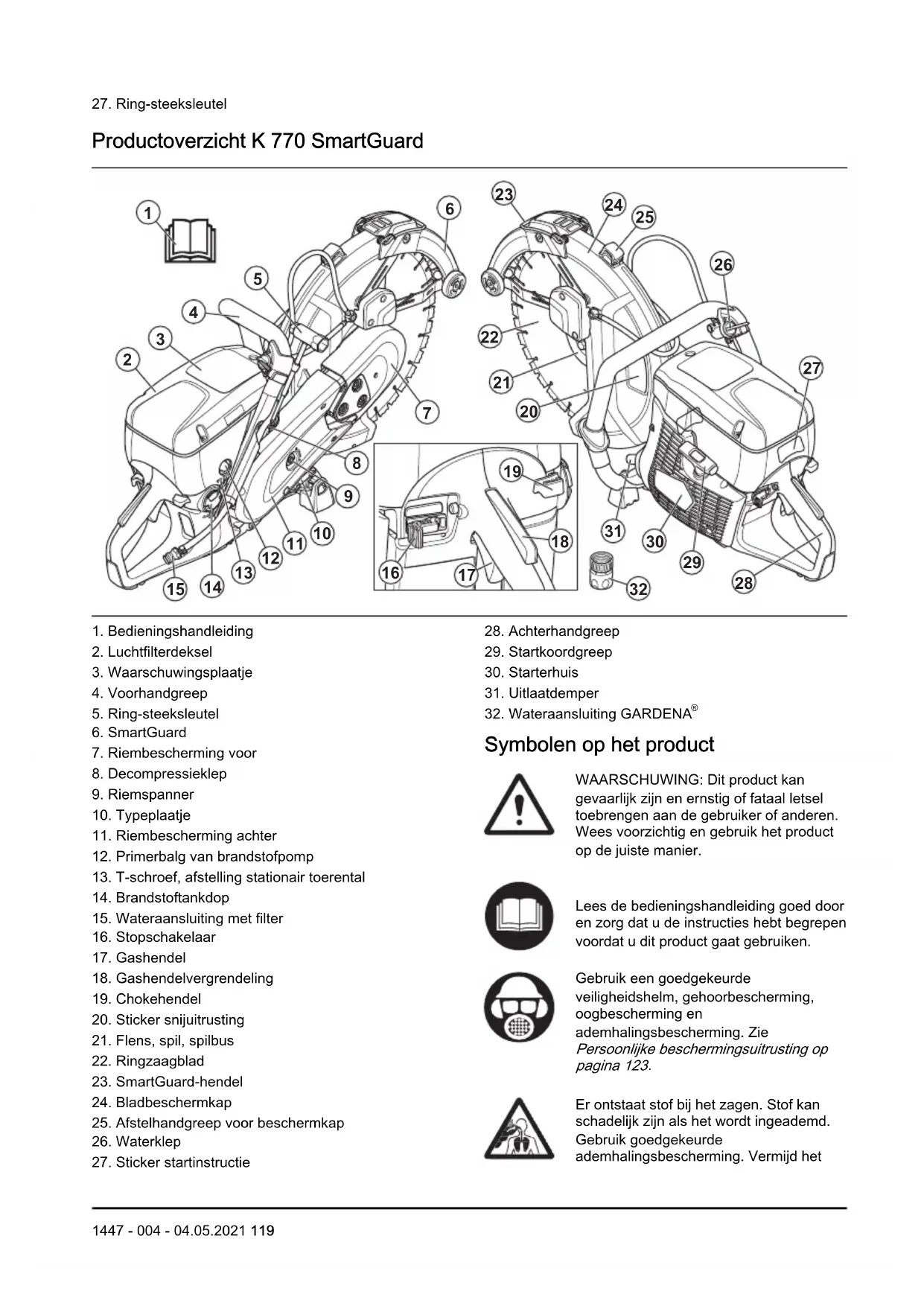

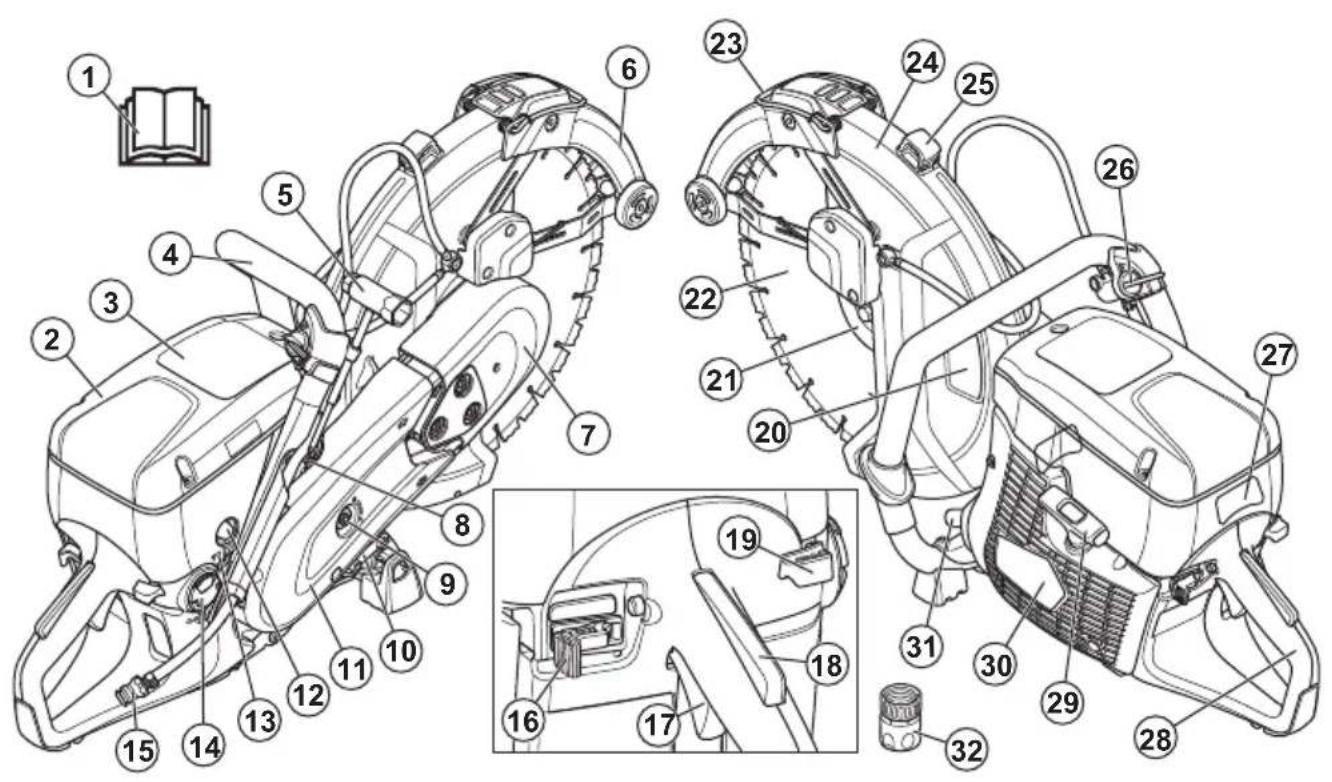

1. Bedieningshandleiding
2. Luchtfilterdeksel
3. Waarschuwingsplaatje
4. Voorhandgreep
5. Ring-steeksleutel
6. SmartGuard
7. Riembescherming voor
8. Decompressieklep
9. Riemspanner
10. Typeplaatje
11. Riembescherming anschter
12. Primerbalg van brandstofpomp
13. T-schroef, afstelling stationair toerental
14. Brandstoftankdop
15. Wateraansluiting met filter
16. Stopschakelaar
17. Gashendel
18. Gashendelvergrendeling
19. Chokehendel
20. Sticker snijuitrusting
21. Flens, spil, spilbus
22. Ringzaagblad
23. SmartGuard-hendel
24. Bladbeschemkap
25. Afstelhandgreep voor beschemkap
26. Waterklep

27. Sticker startinstructie

28. Achterhandgreep

29. Startboardgreep
30. Starterhuis
31. Uitlaatdemper
32. Wateraansluiting GARDENA

Symbolen op het product

WAARSCHUWING: Dit product kan gevaarlijk zijn en ernstig of fataal letsel toebrengen aan de gebruiker of anderen. Wees voorzichtig in gebruik het product op de juiste manier.

Lees de bedieningshandleiding goed door en zorg dat u de instructies hebt begrepen voordat u dit product gaat gebruiken.

Gebruik een goedgekeurde
veiligheidshelm, gehoorbescherming, oogbescherming en
ademhalingsbescherming. Zie
Persoonlijke beschemingsuitrusting op pagina 123.

Er ontstaat stof bij het zagen. Stof kan schadelijk zijn als het worden ingeademd. Gebruik goedgekeurde ademhalingsbescherming. Vermijd het

inademen van uitlaatgassen. Zorg voor voldoende ventilatie.

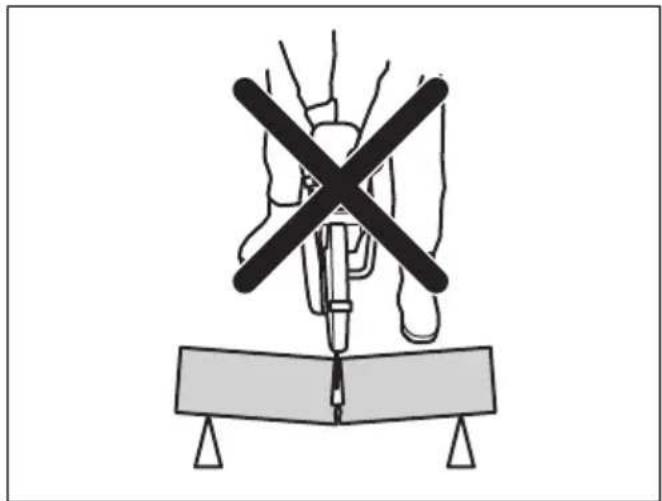

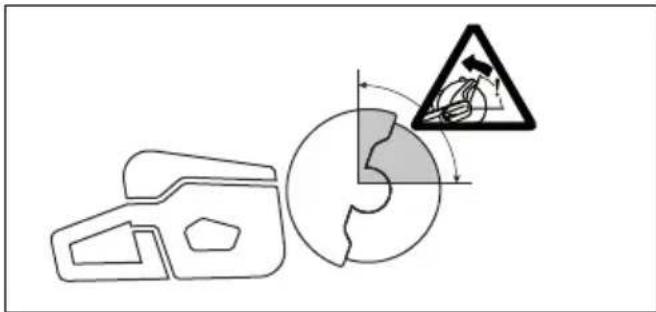

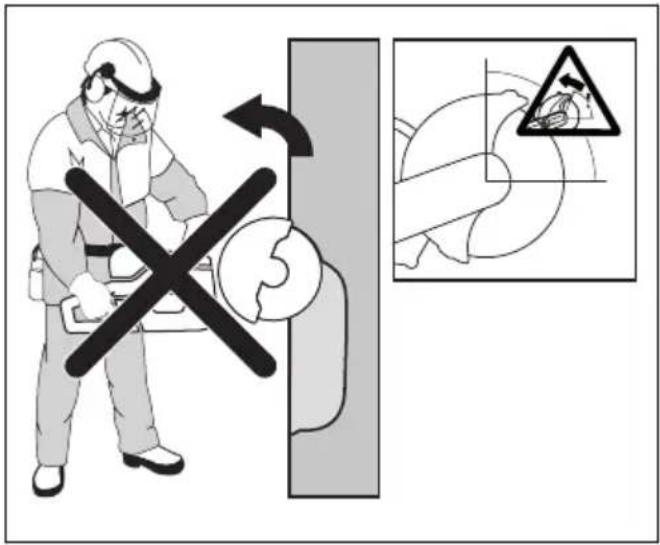

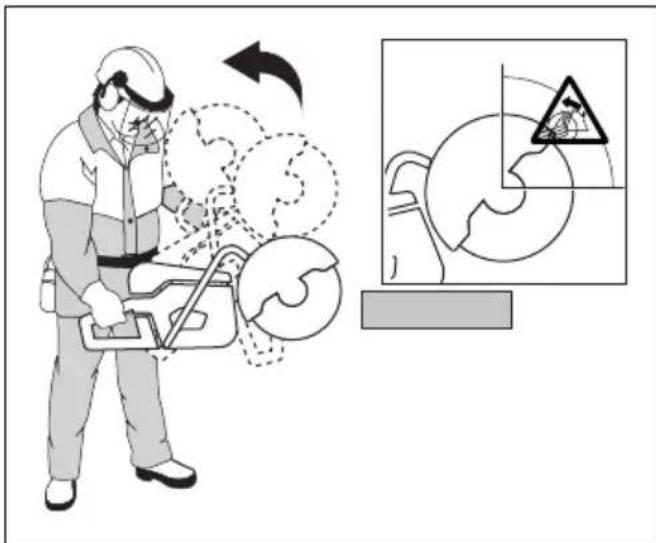

WAARSCHUWING! Een terugslag kan plotseling, snel en krachtig zijn en kan levensbedreigend letselveroorzaken. Lees de gebruiksaanwijzing aandachtig door en gebruik het product Niet voordat u de instructies goed hebt begrepen. Zie Terugslag op pagina 133.

Vonken van het zaagblad konnen brand peroorzaken in brandstof, hout, kleding, droog gras of andere brandbare materialen.

Controleer of het zaagblad geen barsten of andere beschadigingen vertoont.

Gebruik geen zaagbladen bestemd voor cirkelzagen.

Choke

Primerbalg van brandstofpomp

Decompressieklep

Startkoordgreep

Gebruik een brandstofmengsel van benzine en olie.

Dit product voldoet aan de geldende EU-richlijnen.

De geluidsemissie is in overeenstemming met geldende EU-richtlijnen. De geluidsemissie van het product is vermeld in Technische gegevens op pagina 151 en op het etiket.

Let op: Overige op het product aangebrachte symbolen/plaatjes verwijzenaar specifieke eisen aan certificering voor bepaalde markten.

Sticker startinstructies

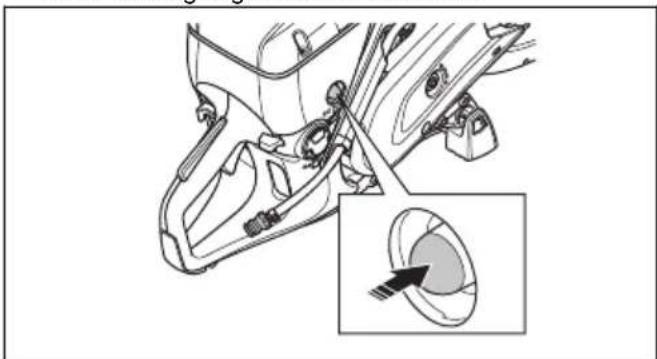

Zie Het product starten met een koude motor op pagina 139en Het product starten met een warmer motor op pagina 141 voor instructies.

1. Diameter zaagblad
2. Max. toerental van uitgaande as
3. Max. bladdikte

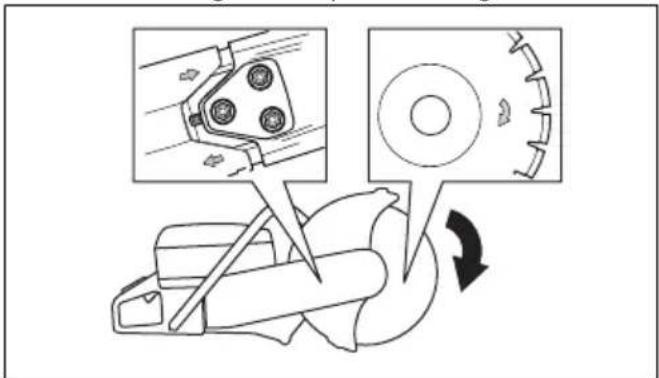

4. Draairichting
5. Lagerafmeting

Rij 2: Serienr. met productiedatum (Y, W, X): Jaar, week, volgnr.

Rij 3: Productnr. (X)

Rij 4: Fabrikant

WAARSCHUWING: De EU-typegoedkeuring van dit product vervalt als ongeoorloofde wijzigingen aan de motor aangebracht worden.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaanssprakelijkheid zich wij Niet aansprakelijk voor schade die door ons product worden veroorzaakt, indien:

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant akkomstig zijn, of onderdelen die zichাঙ发展格局 door de fabrikant.
• het producteen accessoire bevat dat Niet afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.
• het product Niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Veiligkeit

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gezruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wort gebrukt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanner de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt gebrukt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Een doorslijpmachine kan bij onoplettend of onjuist gebruik een gevaarlijk apparaat�zijn dat ernstig letsel of de dood kan veroorzaken. Het is erg belangrijk dat u deze bedieningshandleiding leest en begrijpt. Wij adviseren ook om neue gebruikers praktijklessentegeven voordat zich het product gaan gebruiken.
• Breng geen wijzigingen aan dit product aan. Wijzigingen aan het product die Niet zich goedgekeurd door de fabrikant,+kunnen leiden tot ernstig letsel of overlijden.
• Gebruik het product Niet als de möglichkheid bestaat dat andere Personen wijzigingen aan het product hebben aangebracht.
• Gebruik algtdig originele accessoires en reserveonderdelen. Accessoires en wijzigingen die nicht zichen goedgekeurd door de fabrikant, können leiden tot ernstig letsel of overlijden.
• Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk kutn lezen.
• Laat de machine nooit gebruiken door kinderen of andere Personen die nicht+zijn opgeleid voor het gebruik van of onderhoud aan het product.
• Zorg ervoor dat dit product alleen worden gezruikt door personen die de inhoud van de gebruikershandleiding hebben gelezen en begrepen.
• Het product mag alleen worden gebruikt door goedgekeurde Personen.
• Dit product produeertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve

medische implantaten verstoren. Om het risico op ernstig of fataal letsel te verminderen, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gebruiken.
- De informatatie in deze gebruikershandleiding kan nooit de kennis verrangen die een vakman via opleidingen en praktische ervaring heeft verworven. Wanner u in een situation belandt waar u Niet goed weet hoe u verder te werk要去 gaan,要去 u een expert raadplegen. Neem contact op met uw servicedaler. Vermijd gebruik waar van u vindt dat u nied voldoende gekwalificeerd bent.

Veiligheidsinstructies voor bediening

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Voordat u een doorslijpmachine gaat gebruiken,要去 u eerst de effecten van terugslag begrijpen en weten hoe u dit kurz voorkomen. Zie Terugslag op pagina 133.
  Voer de in deze bedieningshandleiding beschreiben verilgheidscontroles en onderhouds- en servicetakenuit. Sommige onderhouds- en servicewerkzaamheden要去en worden uitgevoerd door een erkend servicecentrum. Zie Inleiding op pagina 142.
• Gebruik het product Niet als het defect is.
• Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Ze+kunnen een negatief effect hebben op uw zicht, alertheid,.Coordinatie of oordeel.
• Start het product nicht zonder dat de riem en de riembescherming gemonteerd zijn. De koppeling kan losraken en letsel veroorzaken.
• Vonken van het zaagblad hunnen brand veroorzaken in brandbare materialen zoals benzine, gas, hout, kleding en droog gras.
• Zaag nooit asbestmaterialen.

Veiligheid van het werkgebied

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• De veiligheidsafstand voor de doorslijpmachine bedraagt 15m . U dient ervoor te zorgen dat dieren en omstanders zich Niet in het werkgebied bevinden.
• Gebruik het product pas als het werkgebied vrij is en uw voeten en lichaam zich in een stabiele positie bevinden.

• Kijk uit voor personen, objecten en situations die een veilig gebruik van het product+kennenverhinderen.

• Zorg ervoor dat mensen of voorwerpen Niet met de doorslijpmachine in contact kuren komen, of geraakt kuren worden door delen die door de schijf worden gelanceerd.

• Gebruik het product Niet bij mist, regen, harde wind, koud waar, risico op blikkseminslag of andere slechte weersomstandigheden. Het gebruik van het product bij slecht waar kan uw alertheid negatief beinvloeden. Slecht waar kan leiden tot gevaarlijke werksvatuies zoals gladde ondergronden.
• Zorg erijdens het gebruik van het product voor dat er geen materiaal los kan raken of kan vallen en letsel kan veroorzaken bij de gebruiker.
• Wees voorzichtig wonneer u het product op een helling bedient.
  Zorg dat het werkgebied schoon en goed verlicht is.
• Voordat u het product gebruikt, dient u te controleren of er verborgen gezaren zichn, zoals elektrische kabels, water- en gasleidingen en brandbare stoffen in het werkgebied. Als het product een nicht-zichtbaar object raakt, stop dan de motor onmiddelijk en onderzoek het product en het voorwerp. Gebruik het product pas weeer als u zeker weet dat het veilig is om door te gaan.
• Voordat u in een drum, pijp of andere container snijdt, moet u controlleren of deze geen brandaar of ander materiaal bevat dat brand of explosie kanveroorzaken.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Tijdens het gebruik van het product gaan trillingen van het product waar de gebruiker. Regelmatig en frequent gebruik van het product kan letsel bij de gebruiker veroorzaken of verergeren. Letsel kan optreden in vingers, handen, polsen, armen, schouders en/of zenuwen enbloedtoevoer of andere lichaamsdelen. Het letsel kan slepend en/of blijvend zich, en het kan geleidelijk toenemen in de loop van weken, maanden of jaren. Het letsel kan bestaan uit schade aan het bloedcirculatiesystem, het zenuwstelsel, de gewrichten en andere lichaamsstructuren.
• Symptomen kann sich voordoenijdens het gebruik van het product of op andere momentarily. Als u symptomen hebt en het product blijft gebruiken, kunnen de symptomen toenemen of permanent worden. Als deze of andere symptomen zich voordoen, neem dan medische hulp:
• Verstijving, gevoelloosheid, tintelingen, prikken, pijn, een brandend gevoel, kloppen, stijfheid, onhandigheid, krachtverlies, veranderingen in huidskleur of conditie.
• Symptomen können toenemen bij lage temperaturen. Gebruik warme kleding en houd uw

handen warm en droog wanner u het product in koude omgevingen gebruikt.

• Voer onderhouduit aan en bedien het product zoals vermeld in de gebruikershandleiding, om een correct trillingsniveau te handhaven.

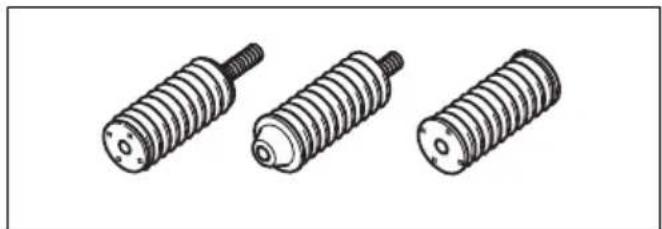

• Het product heeft een trillingsdempingsystem dat de trillingen van de handgrepenaar de gebruiker vermindert. Laat het product het werk doen. Duw het product Niet met kracht vooruit. Houd het product Lichtjes vast aan de handgrepen, maar zorg ervoor dat u het product onder controle hebt en het veilig bedient. Duw de handgrepen Niet verder dan nodig gegen de eindaanslagen.

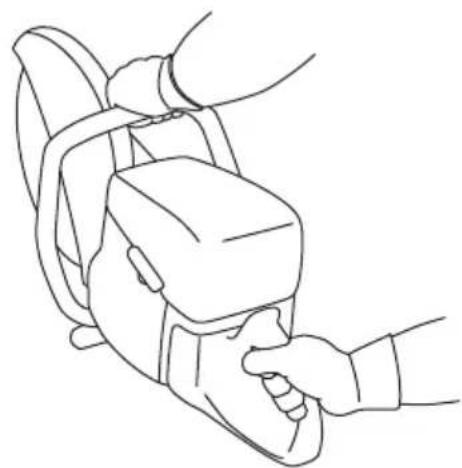

• Houd uw handen alleen op het handvat of de handgrepen. Houd alle andere lichaamsdelen uit de buurt van het product.
• Stop het product onmiddelijk als er plotseling sterke trillingen optreden. Ga Niet verder met het gebruik tot deoorzaak van de toegenomen trillingen is weggenomen.
• Het zagen van graniet of hard beton veroorzaakt, meer trillingen in het product dan wanner u zicht, beton snijdt. Snijutrusting die stomp, defect, van het, onjuiste type of verkeerd geslepen is, verhoegt het trillingsniveau

Veiligheidsaanwijzingen in verband metuitlaatgassen

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. Het inademen van koolmonoxide kan de dood tot gezolg hebben. Omdat koolmonoxide geurloos en nicht zichtaar is, is het Niet möglichk om het waar te nemen. Een symptom van koolmonoxidevergifting is duizeligheid, maar het is möglichk dat een persoon onverwacht bewusteloos raakt als de hoeveelheid of concentratie koolmonoxide voldoende is.
• Uitlaatgassen bevatten ook onverbrande koolwaterstoffen, waaronder benzeen. Langdurig inademen hiervan kan gezondheidsproblemenveroorzaken.
• Uitlaatgassen die u kunt zien of ruiken, bevatten ook koolmonoxide.
• Gebruik een product met verbrandingsmotor nicht binnen of in ruimten met onvoldoende luchtstroom.
• Adem geen uitlaatgassen in.
• Zorg ervoor dat er toereikende ventilatie in het werkgebied is. Dit is zeer belangrijk wanneer u het product gebruikt in greppels of andere kleine werkgebieden waar uitlaatgassen zich gemakkelijk hunnen verzamelen.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik van het product kan stof in de luchtveroorzaken. Stof kan ernstig letsel en permanente gezondheidsproblemenveroorzaken. Silicastof wordt door verschillende instanties als schadelijk beschouwd. Hieronder volgen enkele voorbeelden van dergelijke gezondheidsproblemen:

• De fatale longaandoingen chronische bronchitis, silicose en longfibrose
  Kanker

• Geboorteafwijkingen
  Huidontsteking

• Gebruik de juiste apparatuur om de hoeveelheid stof en dampen in de lucht te verminderen en om stof op werkuitrusting, oppervlakken, kleding en lichaamsdelen te verminderen. Voorbeelden van beschermende elementen zijn stofopvangsystemen en watersprays om het stof te binden. Verminder waar möglichst stof bij de bron. Zorg ervoor dat de apparatuur correct worden geinstalleerd en gebruikt en dat er regelmatig onderhoud worden uitgevoerd.

• Gebruik goedgekeurde ademhalingsbescherming.
  Zorg ervoor dat adembescherming worden gebruikt bij gevaarlijke materialen in het werkgebied.
  Zorg ervoor dat er toereikende ventilatie in het werkgebied is.
• Richt indien möglichk de uitlauf van het product op eenplaats waar er geen stof in de lucht kankommen.

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik algijd goedgekeurde persoonlijke beschemmingsmiddelen wonneer u het product gebruikt. Een persoonlijke beschemmingsuitrusting elimineert de risico's Niet, maar vermindert de ernst van het letsel als er toch een ongeluk gebeurt. Vraag uw servicedaler om advies bij de keuze van de juiste uitrusting.
  Draag een goedgekeurde veiligheidshelm.
• Gebruik goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Let op waarschuwingssignalen of geroep wanner u gehoorbescherming draagt. Doe uw gehoorbescherming.altijd af nadat de motor is gestopt.
• Gebruik goedgekeurde oogbescherming om het risico op letsel door wegslingerende voorwerpen te verlagen. Wanner u gezichtsbescherming gebruikt, moet u ook een goedgekeurde veiligheidsbril

gebruiken. Met een goedgekeurde veiligheidsbril wordt een bril bedoeld die voldoet aan norm ANSI Z87.1 voor de VS en EN 166 voor de EU-landen. Een vizier要去 voldoen aan norm EN 1731.

• Draag handschoenen van ditke stof.
• Gebruik goedgekeurde ademhalingsbescherming. Het gebruik van producten zoals doorslijpmachines, slijppaparaten en boren om materiaal te schuren of te vormen, kan stof en dampen veroorzaken die gevaarlijke chemicalien können bevatten. Controller de aard van het materiaal dat u wilt bewerken en draag een geschikt stofmasker.
• Gebruik nauwsluitende, sterke en comfortsabele kleding die u volledige bewegingsvrijheid geeft. Slijpen veroorzaakt vonden die kleding konnen doen ontbranden. HUSQVARNA adviseert om kleding van brandvertragend katoen of zware jeansstof te dragen. Draag geen kleding die is vervaardigd van nylon, polyester, rayon of een vergelijkbaar materiaal. Bij ontbranding kan dergelijk materiaal met de huid versmelten. Draag geen korte broek.
• Gebruik laarzen met stalen neus en antislipzool.
• Houd algijd een EHBO-kit in de buurt.

• Vonken konnen akkomstig zijn van de geluidemper of het zaagblad. Zorg dat er.altijd een brandblusmittel beschikbaar is.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanner de veiligheidsvoorzieningen defect zijn.
• Controller de veiligheidsvoorzieningen regelmatin op een juiste werkung. Als de veiligheidsvoorzieningen defect racism, neemt u contact op met uw HUSQVARNAerkende serviceworkplaats.
• Voer geen veranderingen aan de veiligheidsvoorzieningen UIT.
• U mag het product Niet gebruiken als beschermingsplaten, afterscheringen, veiligheidsschakelaars of andere veiligheidsvoorzieningen defect়n of ontbreken.

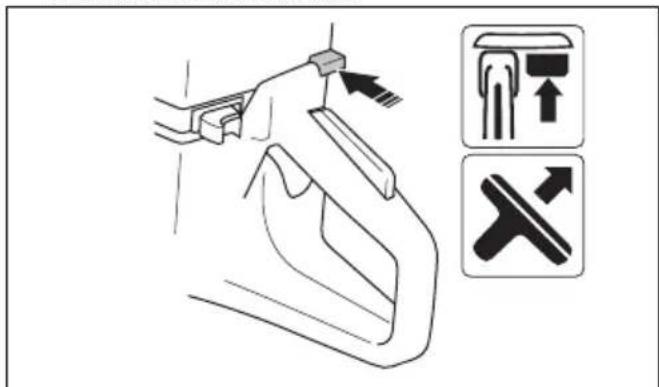

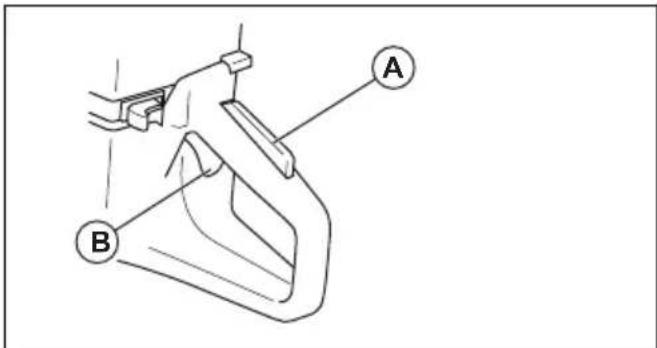

Gashendelvergrendeling

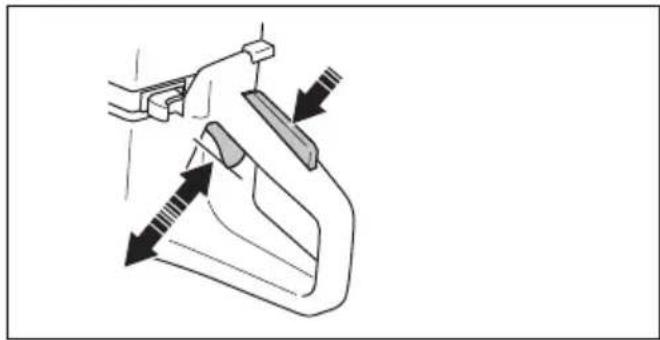

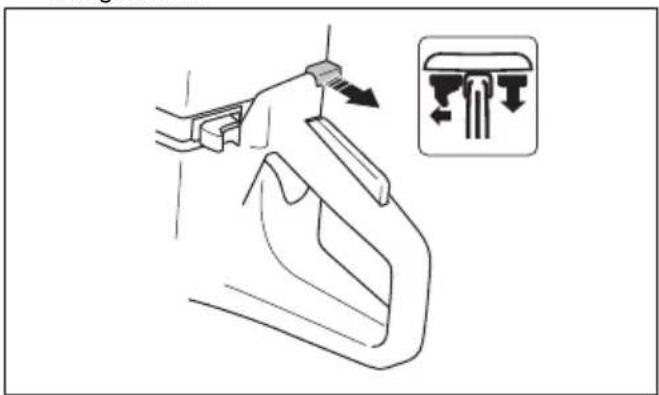

De vergrendeling van de gashendel voorkomt dat de gashendel per ongeluk worden bediend. Als u de handgreep vastpakt en de gashendelvergrendeling (A) indrukt, worden de gashendel (B) ontgrendeld. Als u de handgreep loslaat, keren de gashendel en de vergrendeling van de gashendel terug maar hun beginpositions. Deze functie vergrendelt de gashendel bij stationair toerental.

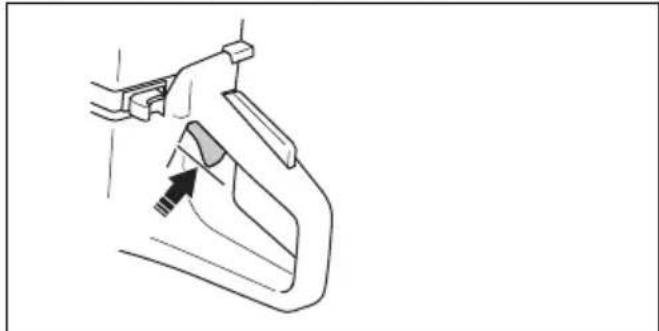

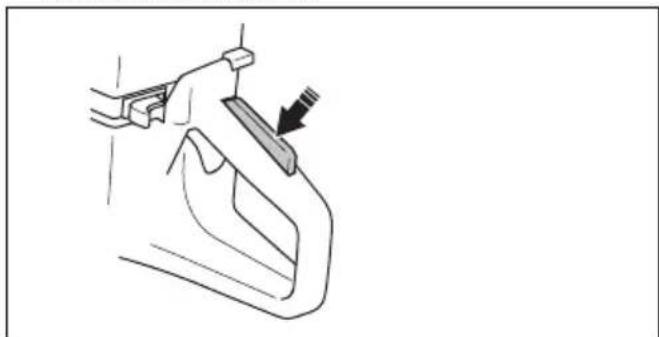

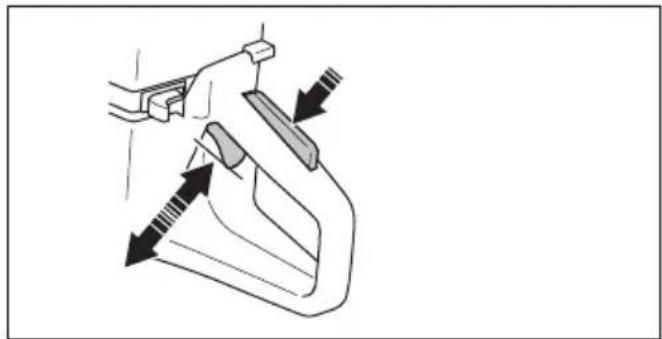

Gashendelvergrendeling controlleren

1. Controller de gashendel vergrendeld is in de stationaire stand wanner de gashendelvergrendeling worden losgelaten.

1. Druk de gashendelvergrendeling in en controllerer deze teruggaat maar de oorspronkelijke stand wanner u hem loslaat.

1. Controller of de gashendel en de gashendelvergrendeling vrij bewegen en of de retourveren correct werken.

1. Start het product en LAST het op vol vermogen werken.
2. Laat de gashendel los en controllerer of het zaagblad stooten blijft stilstaan.

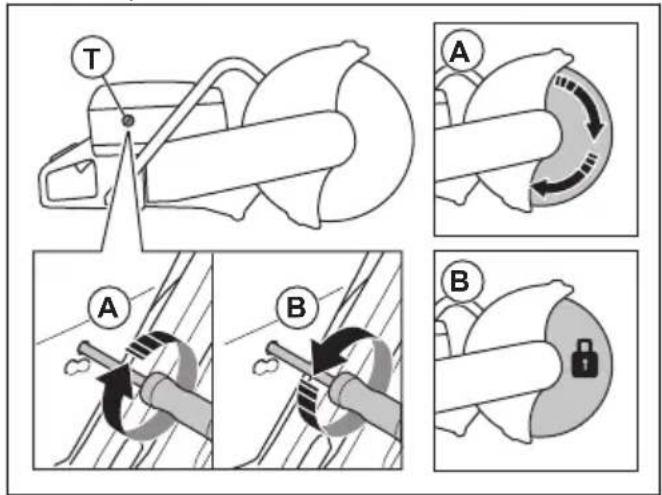

3. Pas het stationaire toerental aan als het zaagblad in stationaire stand draait. Zie Stationair toerental afstellen op pagina 147.

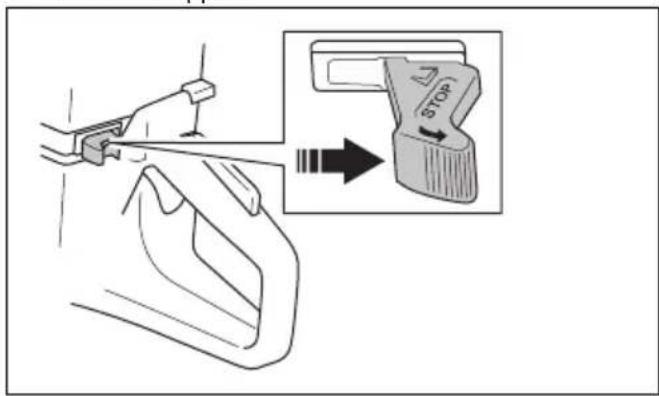

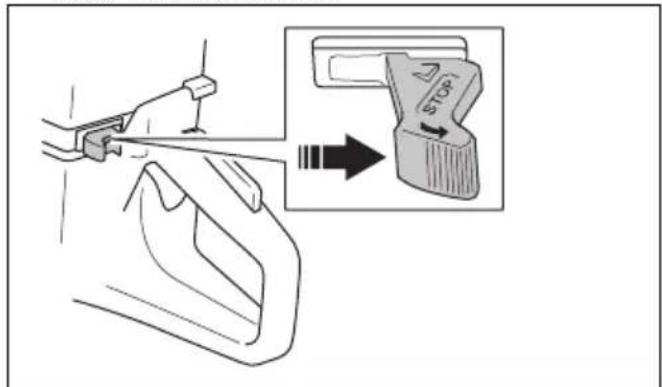

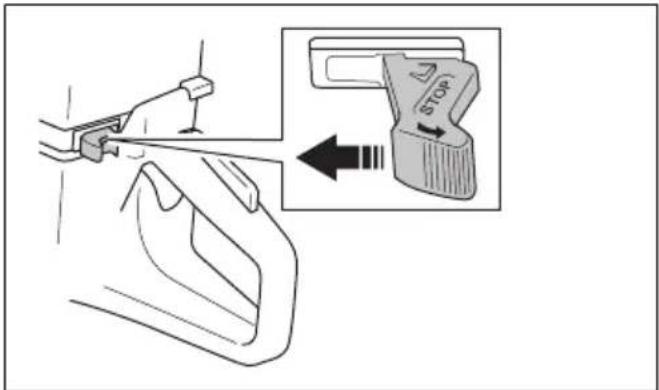

Stopschakelaar controlleren

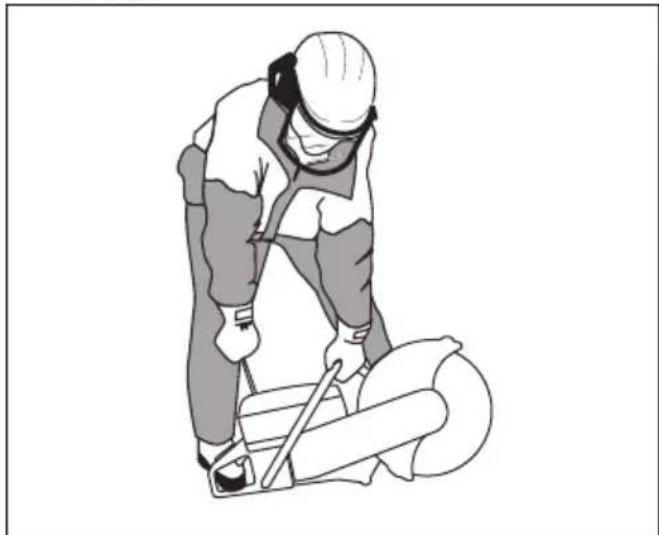

1. Start de motor. Zie Het product starten met een koude motor op pagina 139
2. Duw de stopschakelaar maar de STOP-stand. De motor要去 uitschakelen.

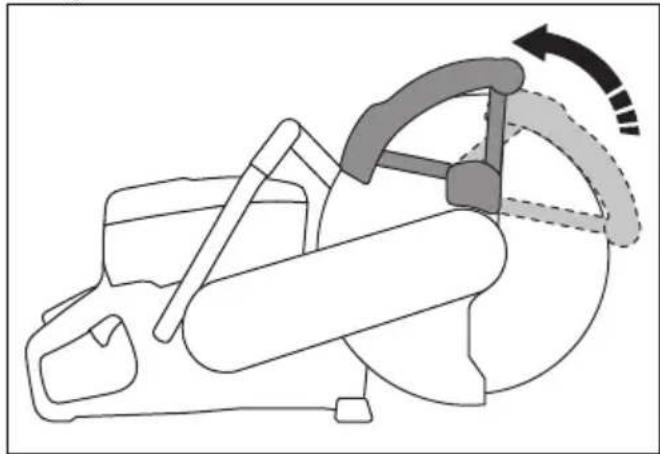

Bladbeschemkap en SmartGuard (optioneel)

WAARSCHUWING: Zorg ervoor dat de bladbeschemkap en SmartGuard correct zijn bevestigd voordat u het product inschakelt. Gebruik het product Niet als de bladbeschemkap of SmartGuard ontbreekt, defect is of barsten heeft.

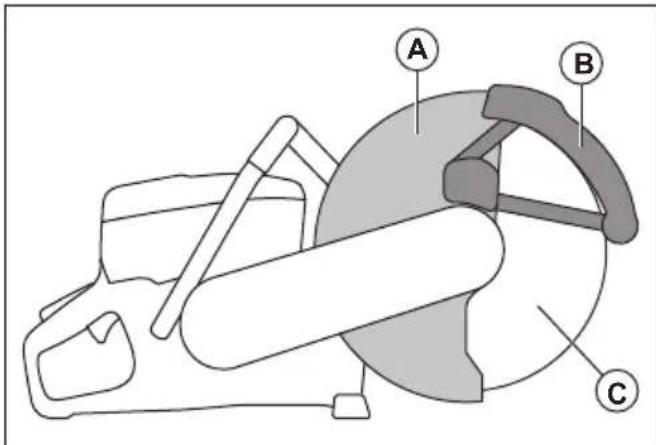

De bladbeschemkap (A) en SmartGuard (B) zich boven het zaagblad (C) aangebracht. Ze voorkomen letsel als

delen van het blad of gesneden materiaal in de richting van de gebruiker worden geworpen.

De SmartGuard is veerbelast en moet.altijd vrij{kunnen bewegen en door veerkracht in de uitgangspositie worden teruggetrokken.

Het blad en de bladbeschemkap controleren

WAARSCHUWING: Een beschadigd zaagblad kan letselveroorzaken.

1. Controller of het zaagblad correct is gemonteerd en geen gebreken vertoont.
2. Controller of de bladbeschemkap scheuren heeft of beschadigd is.
3. Vervang de bladbeschemkap als denen beschadigd is.

De SmartGuard controlleren

WAARSCHUWING: Een beschadigde SmartGuard kan letselveroorzaken.

OPGELET: De SmartGuard is een kunststof afscherming en kan beschadigd raken door hitteijdens het intens droog zagen van metaal met droogzaagbladen. Zaag metaal Niet intens droog en LAST het product afkoelen:tussen het zagen.Voor intens metaalzagen met SmartGuard raden we aan om nat zagen te combineren met vacuumgesoldeerde diamantzaagbladen, zoals VARI-CUT FR3.

1. Controller of de SmartGuard geen scheuren heeft en nicht beschadigd is.

2. Zorg ervoor dat de SmartGuard vrij kan bewegen zichonder veel spelimg en door veerkracht kan worden ingetrokken.

1. Reinig of verrang de SmartGuard als deutsche nicht onmiddelijk worden ingetrokken wanner dere worden ingedrukt of beschadigd is.

Trillingdempingssysteme

Uw product is uitgerust met een

trillingsdempingssystem dat is ontworpen om trillingen te minimaliseren en de bediening te vergemakkelijken.

Het trillingsdempingssysteme van het product redueert het overbrengen van trillingen van de motorenheid/ snijuitrusting op de handgreepeenheid van het product.

Trillingsdempingssysteme controleren

WAARSCHUWING: Zorg ervoor dat de motor uitgeschakeld is en dat de stopschakelaar in de STOP-stand staat.

1. Controller de trillingdempers op scheuren of verrorming. Vervang de trillingsdempers als deze beschadigd zich.
2. Controller of de trillingdempers op de juiste wijze..., Zijn bevestigd op de motor en de handgreep.

Geluiddempper

De uitlaatdemper is bedoeld om het geluidsniveau zo laag möglich te honden en om de uitlaatgassen weg te voeren van de gebruiker.

Gebruik het product Niet als de demper ontbreekt of beschadigd is. Bij een defecte uitlaatdemper stijgt het geluidsniveau en neemt het risico op brand toe.

WAARSCHUWING: De

uitlaatdemper worden erg heetijdens en na gebruik en wonneer de motor draait bij stationair toerental. Wees voorzichtig in de buurt van brandbare materialen en/of dampen om brand te voorkomen.

Geluiddemperscontroleren

• Inspector de uitlaatdemper regelmatig om te verifiieren of die goed vastzit en nicht beschadigd is.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Brandstof is brandbaar en de dampen zijn explosief. Wees voorzichtig met brandstof om letsel, brand en explosions te voorkomen.
  Vul het product alleen buiten bij waar voldoende luchtstroom is. Adem geen brandstofdampen in. De brandstofdampen zijn giftig en{kunnen letsel,brand en explosieveroorzaken.
• Verwijder de brandstoftankdop Niet en vul de tank Niet bij wonneer de motor draait.
• Laat de motor afkoelen voordat u brandstof bijvult.
• Rook nicht in de buurt van de brandstof of de motor.
• Plaats geen warme voorwerpen in de buurt van de brandstof of de motor.
  Vul geen brandstof bij in de nabijheid van vonden of open vuur.
• Draai de tankdop langzaam open en LAST de druk voorzichtig ontsnappen voordat u brandstof bijvult.
• Brandstof op uw huid kan letsel veroorzaken. Als er brandstof op uw huidterecht kommt, verwijder deze dan met water en zeep.
• Als u brandstof op uw kleding morst, trek dan direct andere kleding aan.
• Draai de tankdop volledig aan. Als de tankdop Niet goed is vastgedraaid, kan de dop losdraaien door de trillingen in het product en lekkage van brandstof en brandstoffdampen veroorzaken. Brandstof en brandstoffdampen vormen een brandgevaar.

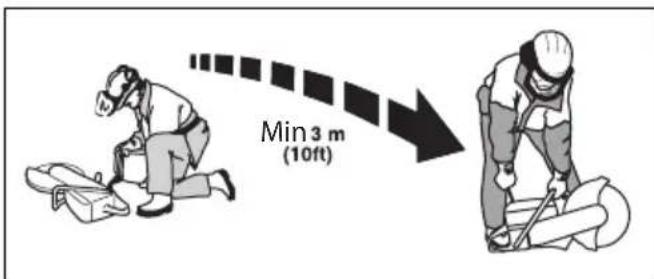

• Voordat u het product start, moet u het product verplaatsen maar een afstand van minimaal 3 m vanaf het punt waar u hebt getankt.

• Start het product Niet als er brandstof olie op het product aanwezig is. Verwijder de ongewenste brandstof en olie en LAST het product drogen voordatu de motor start.
• Controller de motor regelmatig op lekkage. Bij lekkage in het brandstofsysteme mag u de motor nicht starten zolang de lekken Niet gerepareerd zich.
• Bewaar brandstof in goedgekeurde containers.
• Wonneer het product en de brandstof worden opgeslagen,要去 u ervoor zorgen dat brandstof en brandstoffdampen geen schade,brand en explosiekonnenveroorzaken.
• Tap brandstof af in een waarvoort goedgekeurde container, en doe dat buiten en Niet in de nabijheid van vonken en open vuur.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Zorg ervoor dat de motor uitgeschakeld is en dat de stopschakelaar in de STOP-stand staat.
  Maak aktijd gebruik van persoonlijke beschemmingsmiddelen. Zie Persoonlijke beschemmingsuitrusting op pagina 123.
• Als het onderhoud Niet correct en regelmatig worden uitgevoerd, neemt de kans op letsel of schade aan het product toe.
• Voer alleen onderhoud UIT zoals beschreiben in deze bedieningshandleiding. Laat een goedgekeurde serviceworkplaats alle andere onderhoudswerkzaamheden uitvoeren.
• Laat een erkende HUSQVARNA servicewerkplaats regelmatig onderhoud aan het product uitvoeren.
• Vervang beschadigde, versleten of defeche onderdelen.
• Gebruik alk'tijd originele accessoires.

Montage

Zaagbladen

WAARSCHUWING: Draag.altijd veiligheidshandschoenen wonneer u het product in elkaar zet.

WAARSCHUWING: Een zaagblad kan kapot gaan en ernstig letsel bij de gebruiker veroorzaken.

WAARSCHUWING: Controller het zaagblad voor gebruik op scheuren, verworming of onbalans van verloren segmenten en onmiddelijk nadat het tegen een onbedoeld voorwerp is geraakt. Gebruik nooit een beschadigd zaagblad. Als u het zaagblad hebts gecontroleerd en ingezet, LAST u het gereedschap een minuut lang met het maximale toerental lopen. Daar bij dient u en dienen andere personen uit de buurt van het ronddraaiende zaagblad te blijven.

WAARSCHUWING: De fabrikant van het zaagblad verstrekt waarschuwingen en aanbevelingen voor gebruik en correct onderhoud van het zaagblad. Deze waarschuwingen worden meegeleverd met het zaagblad. Lees en volg de bij het zaagblad meegeleverde instructies.

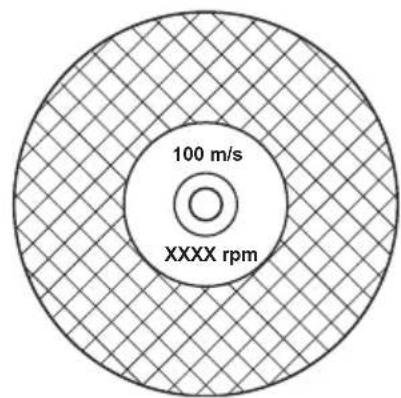

Geschikte zaagbladen

WAARSCHUWING: Gebruik alleen diamantzaagbladen en droogzaagbladen voor beton en metaal. Gebruik nooit getande bladen zoals bladen bedoeld voor het zagen van hout of hardmetalen bladen. Dit vergroot de kans op terugslag en het afbreken van tanden bij hoge toenentallen. Dit kan leiden tot letsel of de dood.

WAARSCHUWING: Gebruik een zaagblad nooit voor ander materiaal dan waarvoor hij is bedoeld.

WAARSCHUWING: Gebruik alleen zaagbladen die in overeenstemming zich met de nationale of regionale normen, bijvoorbeeld EN12413, EN13236 of ANSI B7.1.

WAARSCHUWING: Gebruik geen zaagblad met een nominale toerentalwaarde lager dan die van het product. De nominale toerentalwaarde van het zaagblad is aangegeven op het zaagblad en die van het product is aangegeven op de bladbeschemkap.

droogzaagblad, waardoor het zaagblad kan breken en letsel kan voroorzaken.

Een droogzaagblad is gemaakt vankleine schuurkorrels die zichn verbonden met een organische of keramische binding en gegoten met weefselversterkingen, die voorkomen dat het zaagblad breekt tijdens bedrijf met hoge toerentallen.

Droogzaagbladen voor verschillende materialen

Let op: Zorg ervoor dat u de juiste zaagbladen voor het zagen van rails.

Let op: Veel zaagbladen die aan dit product können worden gekoppeld, worden gemaakt voor stationaire zagen. De nominale toerentalwaarde van deze zaagbladen is te laag voor dit product.

OPGELET: Gebruik geen zaagbladen die dikker zich dan de maximale aanbevolen dikte. Zie Technische gegevens op pagina 151.

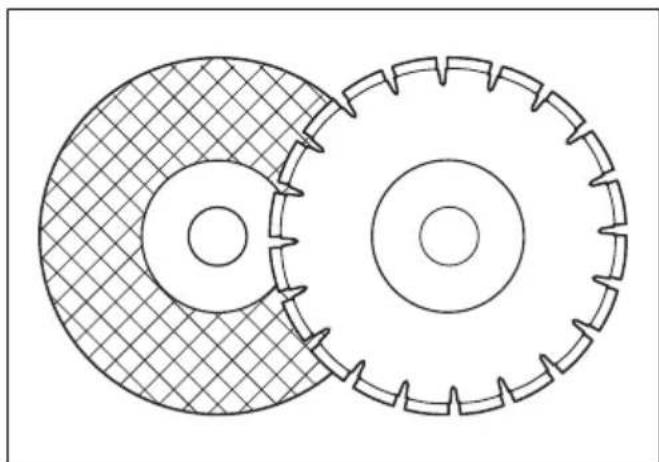

• Zaagbladen voor dit product zijn verkrijgbaar in twee basismodellen: droogzaagbladen en diamantbladen.

Zorg ervoor dat het middengat van het zaagblad de juiste afmeting heeft voor de geinstalleerde spilbus.

Trilling zaagblad

OPGELET: Als u het product met te veel kracht gebruikt, kan het zaagblad oververhit raken, buigen en trillingenveroorzaken. Gebruik het product met minder kracht. Vervang het zaagblad wanner de trillingen aanhouden.

Droogzaagbladen

WAARSCHUWING: Gebruik droogzaagbladen nicht in combinatie met water. Vocht verlaagt de sterkte in het

Type blad Material

Betonblad Betoh, asfalt, metselwerk, gietijzer, aluminium, koper, messing, leidingen, rubber en plastic.

Metalen blad Staal, staallegering en ander hard metaal.

Zaagblad voor zagen van rails Rail

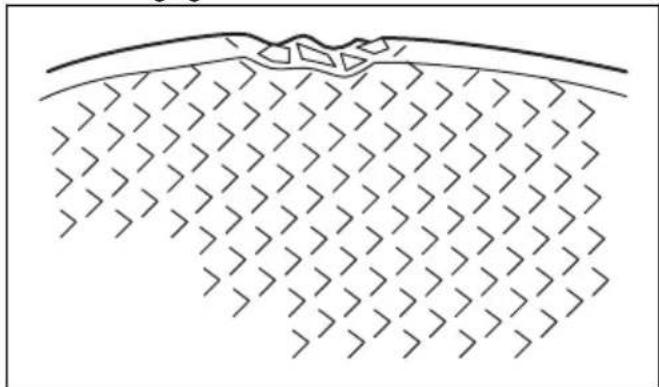

Het droogzaagblad controleren

• Controller of het zaagblad geen scheuren of beschadigingen vertoont.

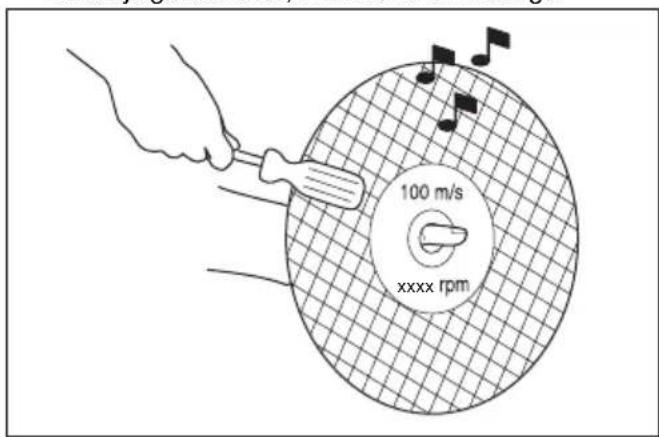

• Hang het zaagblad aan uw vinger en tik Licht met een schroevendraaier op het blad. Als u geen duidelijk geluid hoort, is het blad beschadigd.

Diamantzagen

WAARSCHUWING:

Diamantzaagbladen worden zeer heet tijdens het gebruik. Een te heet diamantzaagblad levert slechte prestaties,veroorzaakt schade aan het blad en is een veiligheidsrisico.

WAARSCHUWING: Gebruik

diamantzaagbladen nooit voor het zagen van kunststoffen. Het hete diamantzaagblad kan het plastic doen smelten, wat terugslag kan verroorzaken.

• Diamantzaagbladen hebben een stalen fern, met segmenten die zich gemaatk van industrielle diamanten.
• Diamantzaagbladen worden gebruikt bij metselwerk, gewapend beton en steen.
  Zorg ervoor dat het diamantzaagblad draaith in derichting van de pijlen op het diamantzaagblad.

• Gebruik alkijd een scherpe diamantzaag.
• Diamantzaagbladen können bot worden als u een onjuiste invoerdruk gebruikt of wanner u materialen zoals hard gewapend beton zaagt. Als u een bot diamantzaagblad gebruikt, zar dit te heet worden, waardoor de diamantsegmenten losraken.

Het zaagblad slijpen

Let op: Gebruik een scherp zaagblad voor de beste resultaten.

• Zaag om het blad te slijpen in een zicht materiaal, zoals zandsteen of baksteen.

Diamantzaagbladen voor natzagen

• Diamantzaagbladen voor natzagen要去en worden gebruikt in combinatie met water.
  Water verlaagt de temperatuur van het zaagblad, verlengt de levensduur en vermindert stof tijdens bedrijf.
• Zorg bij natzagen dat het restwater veilig worden opgevangen.

Diamantzaagbladen voor droogzagen

• Voor diamantzaagbladen voor droogzagen is het noodzakelijk om een voldoende luchtstroom rond het

zaagblad te hebben om de temperatuur te verlagen. Daarom worden diamantzaagbladen voor droogzagen alleen aanbevolen voor intermitterend bedrijf. Na enkele seconden bedrijf要去 het diamantzaagblad vrij draaien,weg van de zaagsnede. Hierdoor kan de luchtstroom rond het blad de temperatuur van het diamantzaagblad verlagen.

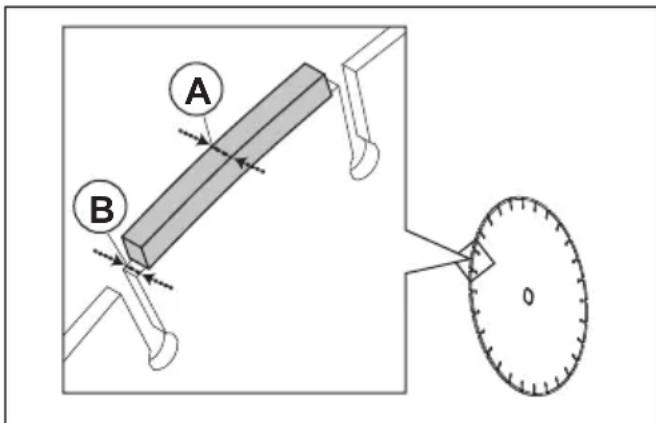

Diamantzaagblad - Zijdelingse spel ing

WAARSCHUWING: Bepaalde zaagsituatives of bladen van slechte kwaliteit hunnen leiden tot overmatige slijtage aan de zijkant van de segmenten. Zorg dat het diamontsegment (A) breder is dan het blad (B). Dit om vastslaan in de zaagsnede en terugslag te voorkomen. Zie Terugslag op pagina 133.

OPGELET: Bepaalde zaagsituaties en bladen van slechte kwaliteit hunnen leiden tot overmatige slijtage aan de zijkant van de segmenten. Vervang het zaagblad voordat het is versleten.

Getande bladen

WAARSCHUWING: Gebruik nooit
getande bladen of schijven bedoeld voor het zagen van hout, cirkelvormige getande bladen, hardmetalen bladen, etc. Dit vergroot de kans op terugslag en het afbreken van tanden bij hoge toerentallen.
Achteloosheid kan resulteren in ernstig of zichs dodelijk persoonlijk letsel.

WAARSCHUWING:

Overheidsvoorschriften vereisen een ander type beschemkap voor hardmetalen zaagbladen dan het type waarmee doorslijpmachines zich uitgerust - een zogenaamde 360-gradenbeschemkap. Doorslijpmachines (waaronder deze zaag) make genbruik van diamantzaagbladen en

hebben een ander beschemmingssysteme, dat geen beschemming biedt gegen de gevaren die gerelateerd zijn aan het gebruik van houtzaagbladen.

Het gebruik van deze doorslijpmachine met een zaagblad met hardmetaal opgelegde tanden is onveilig en in stijd met de arboregels.

Vanwege het gevaarlijke karakter en de zware omstandigheden van brandbestrijdings- en reddingsoperaties die worden uitgevoerd door de diverse, zeer goed getrainde openbare veiligheidsorganisaties en veiligheidsprofessionals (brandweerkorpsen), is Husqvarna zich ervan bewust dat zich deze doorslijpmachine in bepaalde noodsituatives möglichz zullen gebruiken in combinatie met hardmetalen bladen, aangezien deze in staat+zijn om diverse typen obstakels door te zagen en er nicht algid gelegenheid is om bladen of machines te verwisselen. Houd er bij het gebruik van deze doorslijpmachine rekening mee dat hardmetalen bladen gevoeliger zich voor terugslag dan diamantzaagbladen, indien ze Niet op de juiste wijze worden gebruikt. Bij hardmetalen bladen+kunnen ook stukjes materiaaal vanaf het blad wegspringen.

Daarom mag een doorslijpmachine met een hardmetalen zaagblad uitsluitend worden gebruikt door zeer goed getrainde openbare-veiligheidsprofessionals die op de hoogte+zijn van de risico's die met het gebruik ervan gepaard gaan, en uitsluitend in veeleisende omstandigheden waarin andere gereedschappen inefficien't en ineffectief worden gezacht voor brandbestrijdings-of reddingsoperaties. Een doorslijpmachine die is uitgerust met een hardmetalen blad mag nooit worden gebruikt voor het zagen van hout, tenzij bij reddingsoperaties.

De spilas en de flensringen inspectoren

OPGELET: Gebruik alleen

HUSQVARNA flensringen met een minimale diameter van 105 mm/4,1 inch.

WAARSCHUWING: Gebruik geen

defecte, versleten of vuile flensringen. Gebruik alleen flensringen vandezelfde afmetingen. Door verkeerde flensringen kan het zaagblad beschadigd raken of losraken.

Controleer de spilas en de flensringen wanner u het zaagblad verwangt.

1. Controller de schroefdraad op de spilas op beschadiging. Vervang beschadigde onderdelen.

1. Controller of de contactvlakken op het zaagblad en de flensringen Niet beschadigd zijn. Vervang beschadigde onderdelen.
2. Controller of de flensringen schoon zijn en de juiste afmeting hebben.
3. Controller of de flensringen vrij bewegen op de spilas.

De spilbus controleren

De spilbussen worden gebrukt om het product passende te makeen voor het middengat van het zaagblad. Het product worden geleverd met een van de volgende typen spilbussen:

• Een spilbus die maar de andere kant kan worden gedraaid en van toepassing is op middengaten van 20mm / 0,79 inch of 25,4mm / 1 inch.
• Een spilbus van 25,4 mm/1 inch.

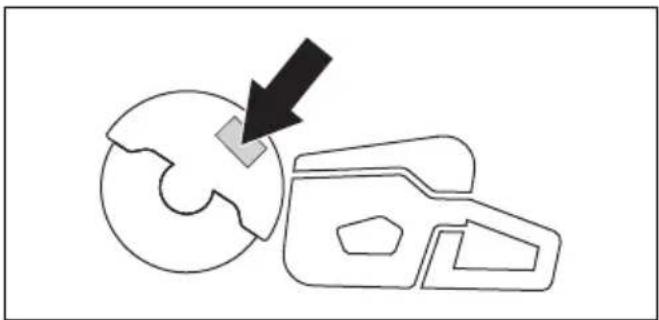

• Een sticker op de bladbeschemkap toont de geinstalleerde spilbus en de specificatie voor de betreffende zaagbladen.

Zorg ervoor dat de afmeting van het middengat van het zaagblad overeenkomt met de geinstalleerde spilbus. De diameter van het middengat is afgedrukt op het zaagblad.
- Gebruik alleen spilbussen van HUSQVARNA.

De draairichting van het zaagblad controlleren

1. Zoek de pijlen op dechterste riembescherming die de draairichting van de spindelas aangeven.

1. Zoek de pij op de bladbeschemkap die de draairichting van het zaagblad aangeeft.
2. Zorg ervoor dat de richtingspijlen van het zaagblad en de spindelasdezelfde richting hebben.

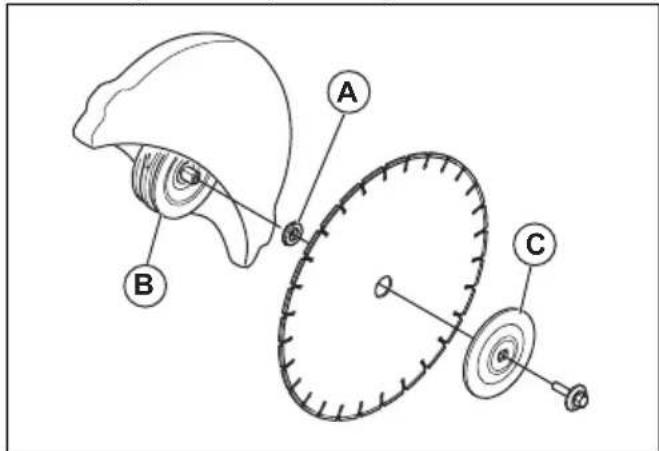

Het zaagblad monteren

WAARSCHUWING: Controller of de motor uit is en de stopschakelaar in de STOP-stand staat.

WAARSCHUWING: Draag.altijd veiligheidshandschoenen wonneer u het product in elkaar zet.

1. Controller de flensringen en de spindelas. Zie De spilas en de flensringen inspectoren op pagina 130.

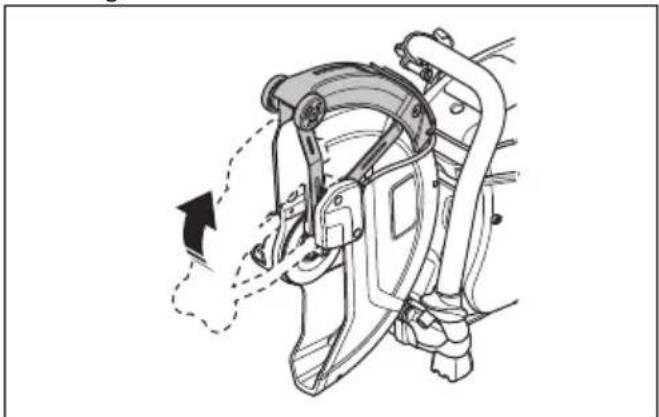

2. Duw de SmartGuardaarachteren en houd hem in de ingetrokken stand.

Let op: Deze stap is alleen van toepassing op K 770 SmartGuard.

1. Plaats het zaagblad op de spilbus (A)CUSEN DE binnenste flensring (B) en de flensring (C). Draai de flensring tot deze op de as blijft zitten.

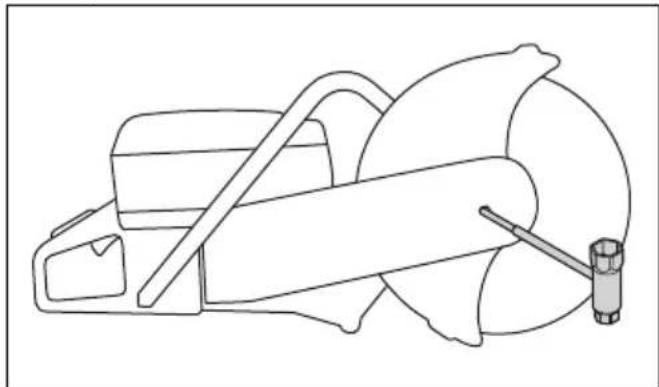

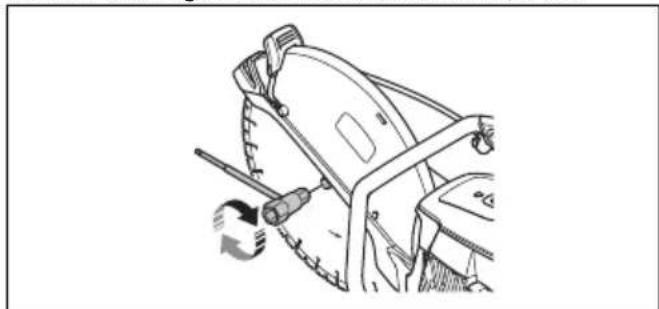

1. Steek een stuk gereedschap in het gat in de voorste riembescherming en draai het blad tot de as is vergrendeld.

1. Draai de zaagbladbout vast tot 25 Nm/18,5 ft-lb.

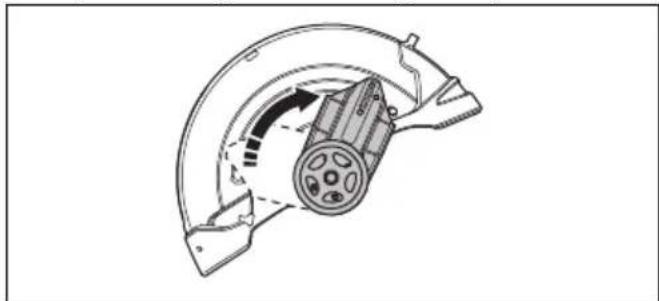

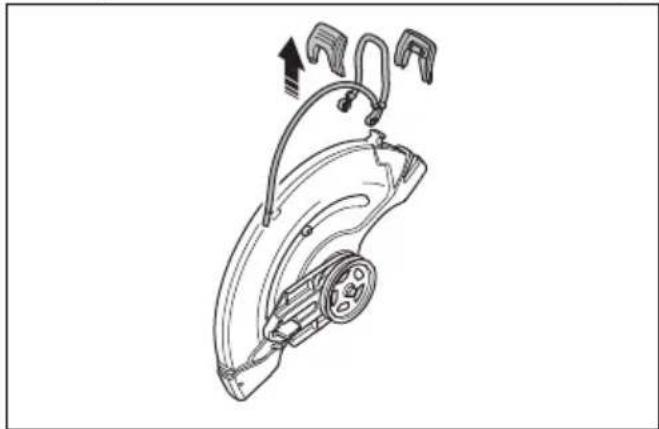

De zaagkop omkeren (K 770, K 770 OilGuard, K 770 Rescue)

WAARSCHUWING: Snijd alleen met de zaagkop omgekeerd als een standardprocedure nicht möglichk is.

Het product heeft een omkeerbare zaagkop waarmee u dicht bij een muur of op grondniveau kurz zagen. Snijd alleen met de zaagkop omgekeerd als een standardprocedure nicht möglichk is. Als er terugslag optreedt, is het moeilijker om het product onder controle te honden als de zaagkop worden omgekeerd. De afstand tussen het zaagblad en het midden van het product is langer, wat betekent dat de handgreep en het zaagblad

niet op een lijn liggen. Dit heeft een negatif effect op de balans in het product en het is moeilijker om het product vast te houden als het zaagblad in de terugslagrisozone vastslaat of stilvalt. Zie Terugslag op pagina 133

WAARSCHUWING: Controller of de motor uit is en de stopschakelaar in de STOP-stand staat.

WAARSCHUWING: Draag.altijd veiligheidshandschoenen wonneer u het product in elkaar zet.

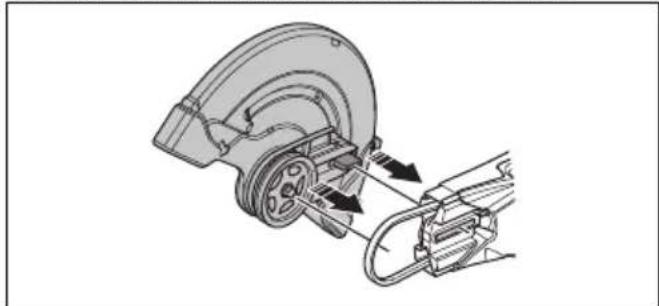

1. Verwijder het zaagblad, de voorste riemkap en de zaagkop. Raadpleeg stap 1-5 in De aandrijfrem verrangen op pagina 144.
2. Verwijder de 2 schroeven en moeren waarmee des spuitmond is bevestigd.

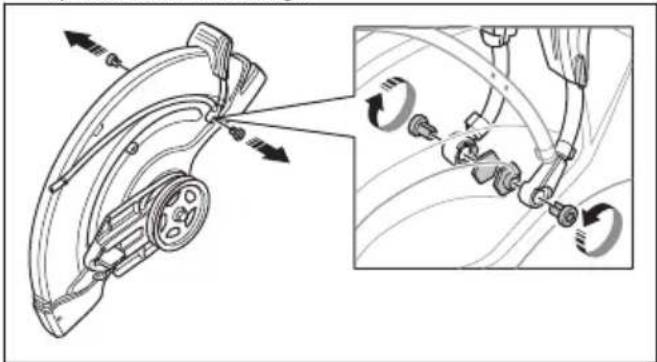

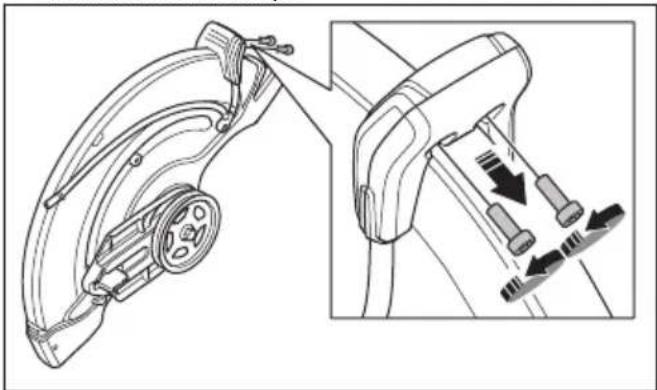

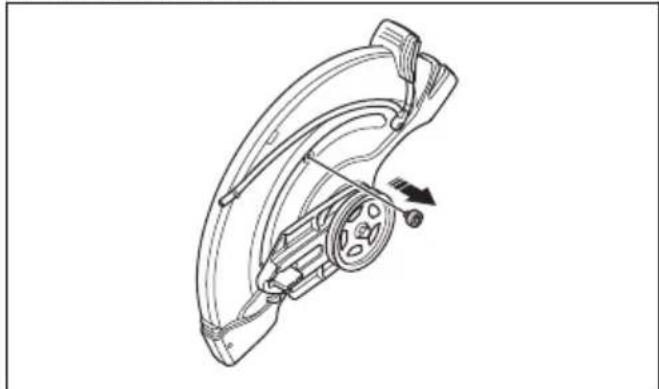

1. Verwijder de 2 schroeven van de afstelhendel voor de bladbeschemkap.

1. Verwijder de afstelhendel voor de bladbeschemkap

1. Verwijder de stophuls.

1. Verplaats hetagerhuis en breng de stophuls aan.

1. Breng de stophuls aan.
2. Breng de aandrijfrem aan de andere kant aan.

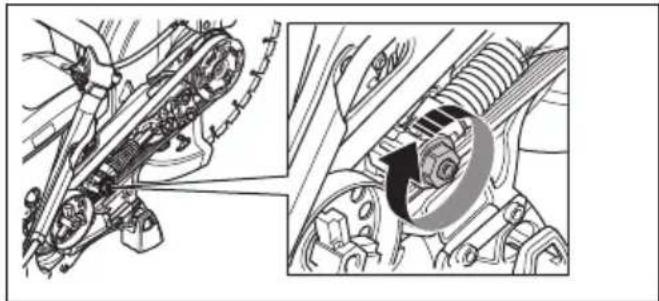

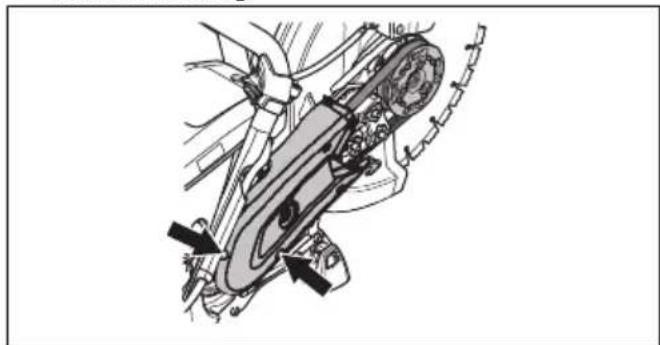

1. Breng de zaagkop en de aandrijfremkap aan,zie De aandrijfrem verrangen op pagina 144.
2. Breng de spuitmond en het zaagblad aan in de omgekeerde volgorde van het verwijderen.

Werking

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt.

Terugslag

WAARSCHUWING: Een terugslag treedt plotseling op en kan erg hevig zich. De doorslijpmachine kan omhoog schieten en met een draaiende beweging gegen de gebruiker aan worden geworpen, wat ernstig of zelfs fataal letsel kan veroorzaken. Het is van essentieel belang dat u, voordat u het product gaat gebruiken, begrijpt waardoor terugslag worden veroorzaakt en hoe u dit kunt voorkomen.

Terugslag is een plotselinge opwaartse beweging die kan optreten wanneer het zaagblad vastslaat of stilvalt in de terugslagrisicosector. Een terugslag is meestal gering en levert weinig gevaar op. Een terugslag kan Archer ook zeer hevig zichen en de doorslijpmachine omhoog latent schieten en met een draaiende beweging terugwerpen maar de gebruiker, wat ernstig of zelfs fataal letsel kanveroorzaken.

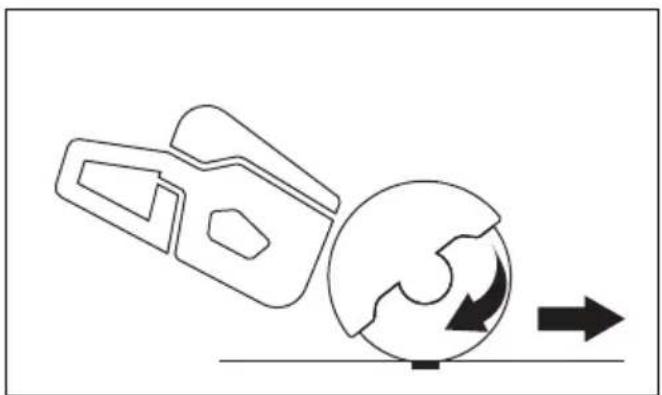

Reactieve kracht

Bij het zagen is er algtd sprake van een reactieve kracht. Deze kracht trekt het product in tegengestelde richting ten opzichte van de bladrotatie. Meestal is deze kracht verwaarloosbaar. Als het zaagblad vastslaat of stilvaft, zal de reactieve krachtECHTER sterk+zijn, waardoor u de macht over de doorslijper kunt verliezen.

Verplaats het product nooit wanner de snijuitrusting draait. Gyroscopische krachten können de beoogde beweging belemmeren

Terugslagrisicozone

Gebruik de terugslagriscosector van het zaagblad nooit om te zagen. Als het zaagblad vastslaat of stilvalt in de

terugslagriscosector zal de reactieve kracht de doorslijpmachine omhoog duwen en in een draaiende beweging terugwerpen maar de gebruiker, wat ernstig of zichs fataal letsel kan veroorzaken.

Roterende terugslag

Een roterende terugslag treedt op wanner het zaagblad Niet vrij beweegt in de terugslagrisico-sector.

Terugslag door "klimmen"

Als de terugslagrisicozone worden gebruikt om te zagen,
zal het zaagblad in de zaagsnede "klimmen" als gevolg
van de reactieve kracht. Gebruik de
terugslagrisicosector van het zaagblad Niet. Gebruik het

onderste kwadrant van het zaagblad om terugslag door "klimmen" te voorkomen.

Terugslag door vastslaan

Vastslaan treedt op wanner de zaagsnede dichtklapt en het zaagblad blokkeert. Als het zaagblad vastslaat of stilvalt, za de reactieve kracht ander sterk,zijn, waardoor u de macht over de doorslijpmachine kunt verliezen.

Als het zaagblad vastslaat of stilvalt in de terugslagriscosector zal de reactieve kracht de doorslijpmachine omhoog duwen en in een draaiende beweging terugwerpen naar de gebruiker, wat ernstig of zelfs fataal letsel kan veroorzaken. Wees alert op möglichke verplaatsing van het werkstuk. Als het werkstuk Niet goed worden ondersteund en verschuift tijdens het zagen, kan het blad vastslaan en een terugslag veroorzaken.

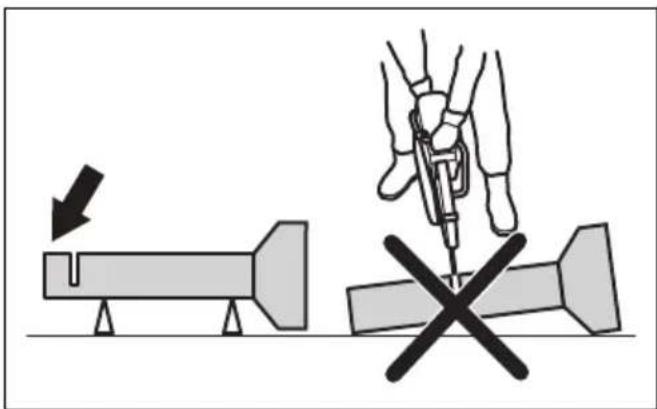

Buizen doorslijpen

Wees extra voorzichtig bij het snijden van pijpen. Als de pijp Niet goed worden ondersteund en de snedeijdens het lijpen Niet worden opengehouden, kan het blad worden vastgeklemd. Wees extra alert bij het snijden van een pijp met klokvormig uiteinde of een pijp die in

een sleuf ligt. Als deze onvoldoende worden ondersteund, kan deze doorbuigen en het blad vastklemmen.

Als de leiding kan wegzakken en de zaagsnede daarmee aflsuit, zal het zaagblad in de terugslagrisicosector vastslaan en möglichk een ernstige terugslagveroorzaken. Als de pijp goed worden ondersteund, zal het uiteinde van de pijp maar beneden buigen, blijft de snede open en worden het blad Niet vastgeklemd.

Zet de leiding vast, zodat deze nicht beweegt of rolt tijdens het snijden. Zorg ervoor dat de snede open blijft om vastklemmen van het blad te voorkomen.

Snijden in Kleinere pijpen

WAARSCHUWING: Als het blad
wordt vastgeklemd in de
terugslagrisicozone, za dat een ernstige
terugslag veroorzaken.

Als de pijpdiameter kleiner is dan de maximale snijdiepte van het product, kan het doorslijpen in 1 stap van boven maar beneden worden uitgevoerd.

Sijp de pijp van bovenaar beneden door.

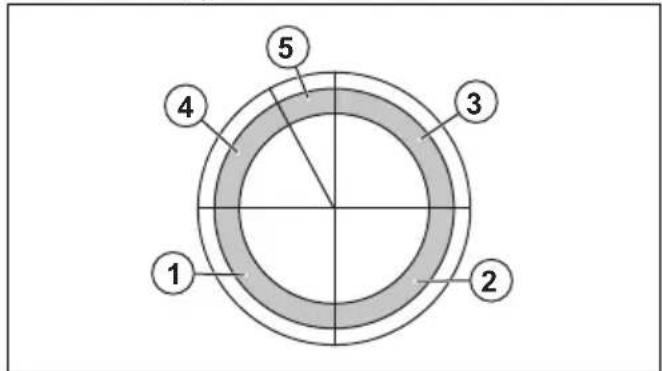

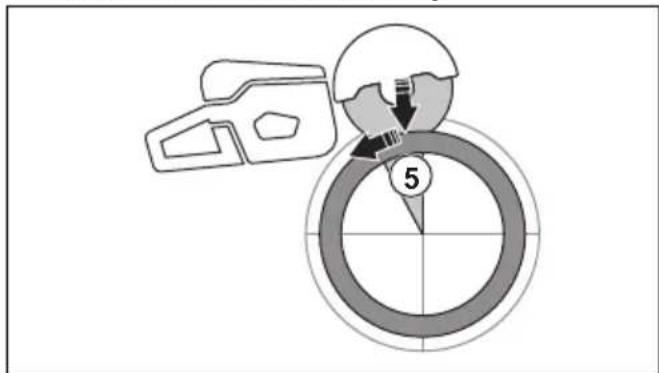

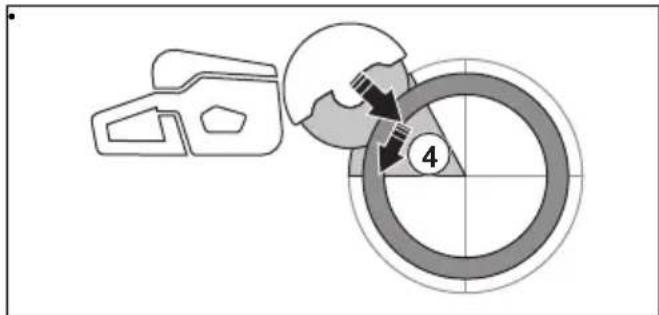

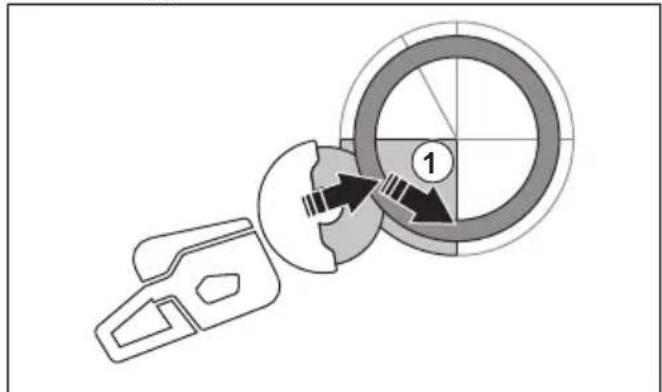

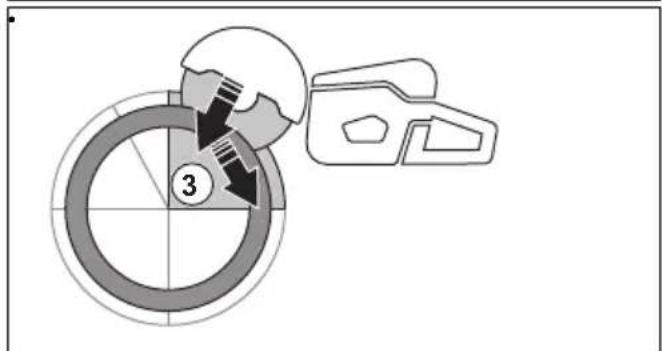

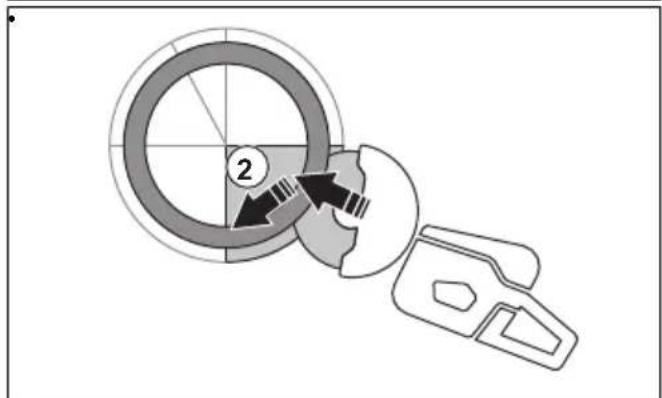

Doorslijpen van pijpen met grotere diameters

WAARSCHUWING: Als het zaagblad vastslaat in de terugslagrisicozone, zal dat een ernstige terugslagverozaken.

Als de pijp een grotere diameter heeft dan de maximale snijdiepte van het product, en de pijp Niet kan worden gerold, moet het doorslijpen in 5 stappen worden uitgevoerd.

• Verdeel de pijp in 5 delen. Markeer deze delen en teken een snijlijn af. Slijp een ondiepe geleidegroef rondon de pijp.

• Slijp deze delen in 5 stappen door in de snijrichtingen die in elke stap worden aangegeven door de pijlen.

Maak de LASTSE snede vanaf de bovenkant van de pijp, waarbij u het productaar achteren trekt, zonder waarbij het bovenste kwadrant van het blad te gebruiken. Zet de bladbeschemkap in de voorste stand voor maximale bescherming.

WAARSCHUWING: Als de pijp goed worden ondersteund, mag deze het blad Niet vastklemmen wanner deze wordt doorgezaagd in deel 5. Wees erECHter alert op dat het blad vastgeklemd kan raken tijdens de LASTe snede. Als het blad in het onderste gedeelte worden vastgeklemd, kan het product van de gebruiker worden weg getrokken, in plaats van roterend terug te slaan.

Een terugslag voorkomen

WAARSCHUWING: Voorkom situatuies waar risico op terugslag bestaat. Wees voorzichtig bij het gebruik van uw doordslijpmachine en zorg ervoor dat het mes nooit vastslaat in de terugslagrisico-sector.

WAARSCHUWING: Wees voorzichtig als u het blad in een bestaande snede plaatst.

WAARSCHUWING: Zorg dat het werkstuk Niet kan bewegenijdens het zagen.

WAARSCHUWING: Alleen uzelf en een juiste werktechniek können terugslag en de bijbehorende risico's elimineren.

• Ondersteun het werkstuk algtd, zodate de snede open blijftijdens het zagen. Wanner de zaagsnede open is, treed er geen terugslag op. Wanner de zaagsnede gesloten raakt en het zaagblad vastslaat, bestaat er een terugslagrisico.

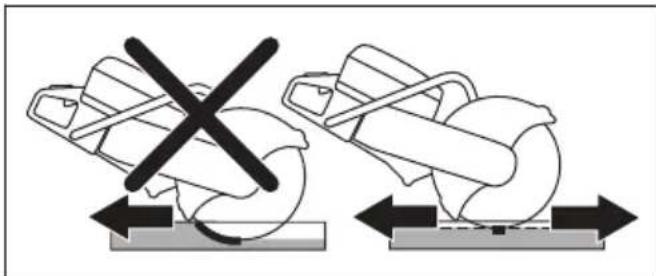

Basistechniek

doorslijpmachine Niet maar een kant. Dit kan de vrijbe beweging van het zaagblad belemmeren. Het zaagblad kan breken, wat kan leiden tot verwondingen voor de gebruiker of omstanders.

WAARSCHUWING: Slijp NIET met de zijkant van het zaagblad. Het zaagblad kan breken, wat kan leiden tot verwondingen voor de gebruiker of omstanders. Gebruik alleen de zaagkant.

WAARSCHUWING: Controller of het zaagblad correct is gemonteerd en geen gebreken vertoont.

voordat u een bestaande snede bewerkt die met ander blad werk gemaakt of de sleuf nicht dunner is dan uw zaagblad. Als de sleuf dunner is, kan gebruik van een dikker blad aanlopen en terugslag veroorzaken.

WAARSCHUWING: Bij slijpen in metaal komen vonden vrij die brand kurenveroorzaken. Gebruik het product Niet in de buurt van brandbare materialen of gassen.

• Het product is gemaakt om te zagen met droogzaagbladen of diamantzaagbladen die zich gemaakt voor handheld producten met hoge toerentallen. Het product mag nicht worden gebruikt met enig ander type zaagblad of voor enig andersoor taagwerk.
• Controller of het juiste zaagblad worden gebruikt voor het te zagen materiaal. Zie Geschikte zaagbladen op pagina 127 voor instructies.
• Zaag nooit asbestmaterialen.
  Houd afstand tot het zaagblad wanner de motor draait. Probeer een draaiend zaagblad Niet te

stoppen met een van uw lichaamsdelen. Het aanraken van een draaiend zaagblad kan, hoewel de motor is uitgeschakeld, leiden tot ernstig of dodelijk letsel.

• Het zaagblad blijft nog enigeijd draaien nadat de motor is uitgeschakeld. Zorg ervoor dat het zaagblad is gestopt voordat u het product verplaatst of neerzet. Als het nodig is om het zaagblad snel te stoppen, maar het zaagblad danlicht een hard oppervlak aanraken.
• Verplaats het product Niet met draaiende motor.
• Houd het apparaat met beiden handen vast. Houd het product stevig vast met duimen en vingers volledig rond de kunststof handgreep met isolatie. Houd uw rechterhand op de weiterhandgreep en uw linkerhand op de voorhandgreep. Alle gebruikers要去 denze blokkering gebruiken. Bedien een doorslijpmachine Niet met slechts 1 hand.

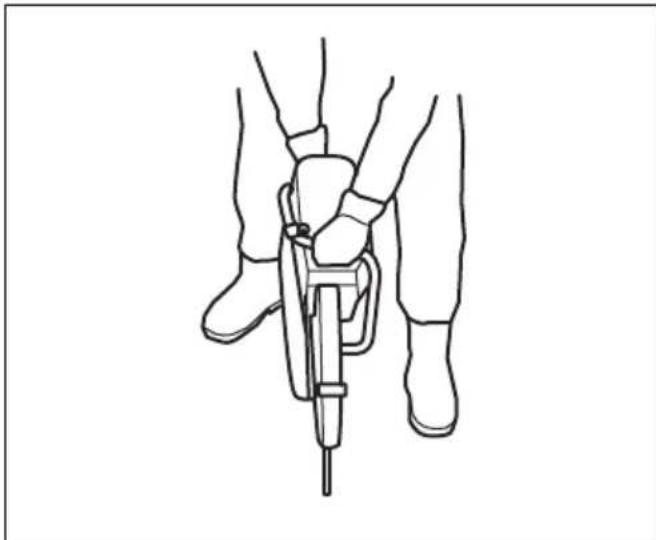

• Ga parallel aan het zaagblad staan. Ga er nicht direct ache ter staan. In het geval van terugslag zar het product in het horizontale vlak van het zaagblad bewegen.

• Blijf in de buurt van het product wanner de motor is ingeschakeld. Voordat u het product achefterlaat, moet u de motor stoppen en controlleren of er geen risico bestaat dat de motor per ongeluk worden gestart.
• Gebruik de afstelhendel van de bladbeschemkap om het achefterste gedeelte van de beschemkap gelijk te zetten met het werkstuk. Spatten en vonden van het materiaal dat worden gezaagd worden door de beschemkap opgevangen en weg van de gebruiker geleid. De beschemkappen voor de zaagui Trusting

moeten alsijd zijn aangebrachte wanner u met het product werkt.

• Gebruik de terugslagrisicozone van het zaagblad nooit om te zagen. Zie Terugslagrisicozone op pagina 133voor instructies.
• Gebruik het product pas als het werkgebied vrij is en uw voeten en lichaam zich in een stabiele positie bevinden.

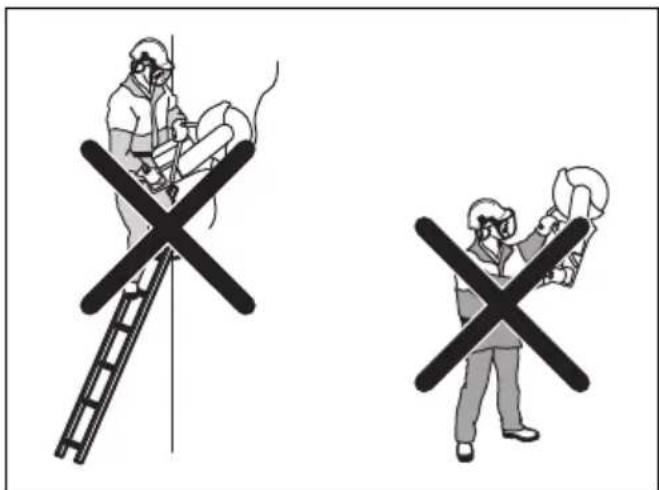

• Zaag nooit boven schouderhoogte.
• Bedien het product Niet op een ladder. Gebruik een platform of een steiger als u boven schouderhoogte moet werken. Voorkom overstrekken.

Houd voldoende afstand tot het werkstuk.
- Zorg dat het zaagblad vrij is wanneer de motor worden gestart.
- Oefen weinig kracht uit op het blad maar waar het product wel op vol vermogen draaien (maximumtoerental) draaien. Houd het maximumtoerental aan tot de snede voltooid is.
- Laat het product het werk doen. Duw het zaagblad nied omlaag.

• Breng het product in lijn met het zaagblad waar beneden. Zijwaartse druk kan het zaagblad beschadigen en is zeer gevaarlijk.

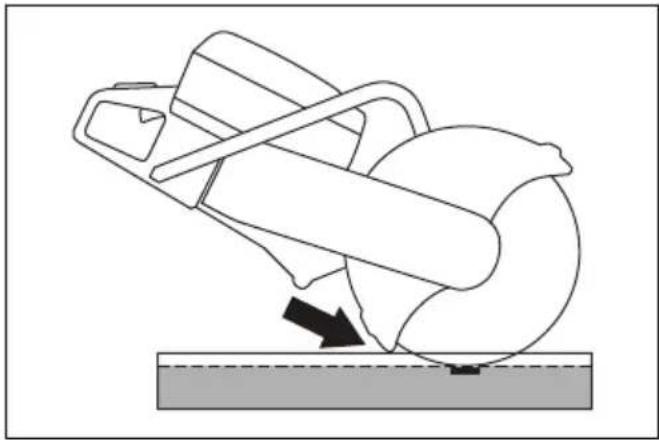

• Voer het zaagblad langzaam heb en weer om eenklein contactoppervlak te krijgen:tussen het zaagbladen het materiaal dat moet worden doorgezaagd.Zo houdt u de temperatuur van het zaagblad laag enkunt u efficient zagen.

Basistechnieken met de K 770 SmartGuard

WAARSCHUWING: De

SmartGuard-functie worden uitgeschakeld als de SmartGuard handmatig worden ingetrokken. Trek de SmartGuard alleen handmatig in als dit nodig is en er geen risico op terugslag bestaat.

De SmartGuard biedt meer dekking van het blad.Dit verkleint de kans dat u het blad raakt bij terugslag.

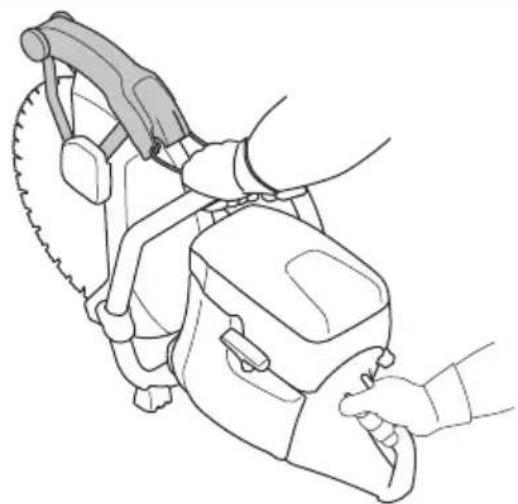

• U=kunt de SmartGuard handmatig intrekken met de SmartGuard-hendel.
• Houd de SmartGuard-hendel met een linkervinger vast verwijl de overige vingers tegelijkkertijd de voorste hendel vasthouden.

Stof verminderenijdens bedrijf

Het product is voorzien van een set voor nat zagen om schadelijk stof in de luchtijdens het gebruik te verminderen. De set voor nat zagen heeft een laag waterverbruik.

• Gebruik indien möglichnestatte zaagbladen met waterkoeling.Zie Zaagbladen op pagina 127.
• Stel de waterstroom af met de klep. De correcte stroom varieert voor verschillende soorten taken.
  Zorg voor de juiste waterdruk. Zie Technische gegevens op pagina 151. Als de waterslang losraakt bij de toevoerbron, kan de geleverde waterdruk te hoog+zijn.

Brandstof

Dit product is uitgerust met een tweetaktmotor.

OPGELET: Een verkeerde soort brandstof kan leiden tot motorschade. Gebruik een(AP)ngsel van benzine en tweetaktolie.

Tweetaktolie

• Gebruik voor de Beste resultaten en optimale prestaties HUSQVARNA tweetaktolie.
• Als geen HUSQVARNA tweetaktolie beschikkaar is, gebruik dan een andere hoogwaardige tweetaktolie voor luchtgekoelde motoren. Bespreek de keuze van de tweetaktolie met uw servicedealer.

OPGELET: Gebruik geen tweetaktolie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil. Gebruik geen olie die is bedoeld voor viertaktmotoren.

Voorgemengde brandstof

• Gebruik voorgemengde HUSQVARNA-alkylaatbrandstof voor optimale prestaties en een

lange levensduur van de motor. Deze brandstof bevat minder schadelijke stoffen dan reguliere brandstof waardoor de uitstoot van schadelijke uitlaatgassen worden beperkt. Bij gebruik van deze brandstof blijven er minder verbrandingsresten in de motor achefter waardoor de onderdelen van de motor schoner blijven.

Benzine en tweetaktolie(AP)

Benzine, liter Tweetaktolie,	liter
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40
Us gallon US fl. oz.
1 2 1/2
2 1/2 6 1/2
5 12 %

OPGELET: Wanner u kleine hoeveelheden brandstof meldt, kuren kleine fouten grote gevolgen hebben voor de mengverhouding. Meet de hoeveelheid olie nauwkeurig af om het juiste meldsel te verkrijgen.

1. Giet de helft van de benzine in een schone brandstofbestendige houder.
2. Voeg de volledige hoeveelheid olie toe.
3. Schud het brandstofmengsel.
4. Giet de resterende hoeveelheid benzine in de houder.
5. Schud het brandstofmengsel grondig.

OPGELET: Meng maximaal de

hoeveelheid brandstof die u nodig hebt voor 1 maand.

OilGuard

Let op: Alleen van toepassing op K 770 gemonteerd met OilGuard (optioneel) en bevuld met een meldsel van benzine en tweetaktolie van HUSQVARNA.

• OilGuard is een geintegreerd system dat een verkeerd brandstofmengsel detecteert.
• Als het product is ingeschakeld, leest een sensor het brandstofmengsel gedurende 10 seconden. Als het juiste mengsel is gebruikt, werkht het product op het juiste toerental. Als het verkeerde mengsel is gebruikt, verlaagt het product het motortoerental tot 3800 ppm om te voorkomen dat de motor defect raakt.
• Om het product te latent werken met het juiste toerental, taps u het verkeerde brandstofmensgel af. Zie Benzine en tweetaktolie(APen op pagina 138. Vul het product met het juiste brandstofmensgel.

OilGuard-olie

Gebruik HUSQVARNA OilGuard-olie wanner u het OilGuard-systeme gebruikt. OilGuard-olie heeft een speciale kleur, zodate het OilGuard-systeme correct werkt.

De OilGuard uitschakelen

Let op: Een gebroken indicatorpen geeft aan dat het OilGuard-systeem is uitgeschakeld. U(Intert een gebroken indicatorpen Niet opnieuw gebruiken om het OilGuard-systeem in te schaken.

De OilGuard-plug (A) en een blauwe indicatorpen (B) zich in de fabriek in de tank gemonteerd. Het OilGuard-deksel (C) worden als reserveonderdeel geleverd. Als u geen toegang hebt tot de OilGuard-olie, schakelt u het OilGuard-systeem UIT.

1. Verwijder de OilGuard-plug (A) met een schroevendraaier.
2. Verwijder de blauwe indicatorpen (B).
3. Monteer het OilGuard-deksel (C) in de tank.

Het OilGuard-system inschakelen

Let op: U kunt een gebroken indicatorpen nicht gebruiken om het OilGuard-systeem waar in te schakelen. U kunt een neue indicatorpen als reserveonderdeel bestellen. Het reserveonderdeel van de indicatorpen is grijs om aan te Geven dat het OilGuard-systeem is uitgeschakeld nadat het product de fabriek heeft verlaten.

1. Verwijder het OilGuard-deksel van de tank. Zie De OilGuard uitschakelen op pagina 139
2. Bevestig een vrijze indicatorpen aan de OilGuardplug.
3. Monteer de OilGuard-plug in de tank.

Brandstof bijvullen

OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON (87 AKI). Dit kan schade aan het product veroorzaken.

OPGELET: Gebruik geen benzine met een ethanolgehalte van meer dan 10% (E10). Dit kan schade aan het product veroorzaken.

Let op: In bepaalde omstandigheden is het nodig om de afstelling van de carburateur aan te passen wonneer u het type brandstof wijzigt.

• Gebruik benzine met een hoger octaangetal als u het product regelmatig gebruikt met een hoog mortoroerental.
• Draai de brandstoftankdop langzaam los om de druk te lien ontsnappen.
• Vul langzaam met een benzinejerrycan. Als u brandstof morst, verwijder deze dan met een doek en LAST de achtergebleven brandstof opdrogen.
• Maak het gebied rondom de brandstoftankdop goed schoon.
• Draai de tankdop volledig aan. Als de tankdop nicht volledig is aangedraaid, bestaat een risico op brand.
• Verplaats het product minstens 3m (10 ft) van de plaats waar u de brandstoffank hebt bevuld, voordat u het product start.

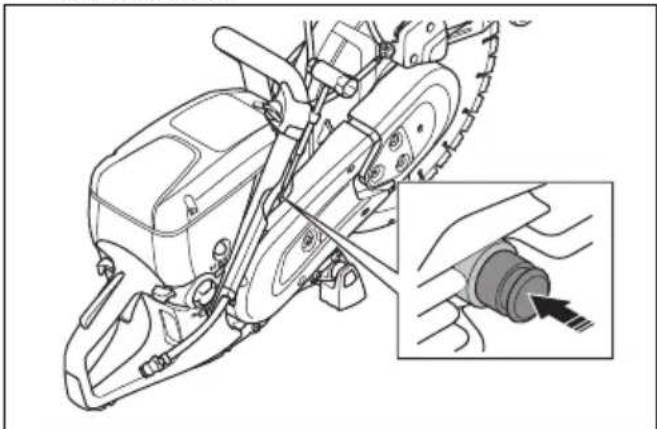

Het product starten met een koude motor

WAARSCHUWING: Zorg ervoor dat het zaagblad vrij kan draaien. Het begint te draaien wanner de motor start.

1. Controller of de STOP-schakelaar in de linker stand staat.

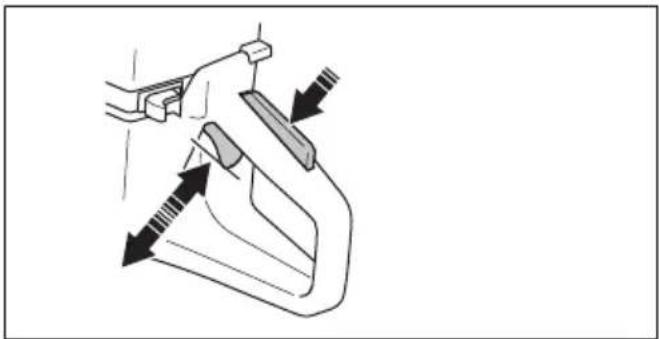

1. Trek de chokehendel volledig uit en ga waar de startgasstand.

1. Druk op de decompressieklep om de druk in de cilinder te verlagen. De decompressieklep gaat automatischteringuarrdeuitgangspositie wanner het product start.

1. Druk de balg van de brandstofpomp 6 keer in tot\ deze volledig is bevuld met brandstof.

1. Houd de voorhandgreep vast met uw linkerhand.
2. Plaats uw recktervoet op het onderste deel van dechterhandgreep en druk het product gegen de grond.

WAARSCHUWING: Wikkel het startkoord nicht rond uw hand.

1. Trek langzaam aan het startkoord met uw rechterhand, tot u een watstand voelt als de starterhaken aangrijpen. Trek verrolgens continu en能力和 enkennen.

OPGELET: Trek het startkoord Niet volledig uit en LAST de startkoordhendel Niet los wanner het startkoord vollediguitgetrokken is. Dit kan schade aan het product veroorzaken.

1. Druk de chokehendel in zodra de motor start. Als de choke uitgetrokken is, stopt de motor na enkele seconden. Als de motor stopt, trek dan de startkoordhendel wee aan.

1. Duw de gashendel in om de startgasklep uit te schakelen en het product in te stellen op stationair toerental.

Het product starten met een warmemotor

WAARSCHUWING: Zorg ervoor dat het zaagblad vrij kan draaien. Het begint te draaien wanner de motor start.

1. Controller of de STOP-schakelaar in de linker stand staat.

1. Trek de chokehendel vollediguit en ga waar de startgasstand.

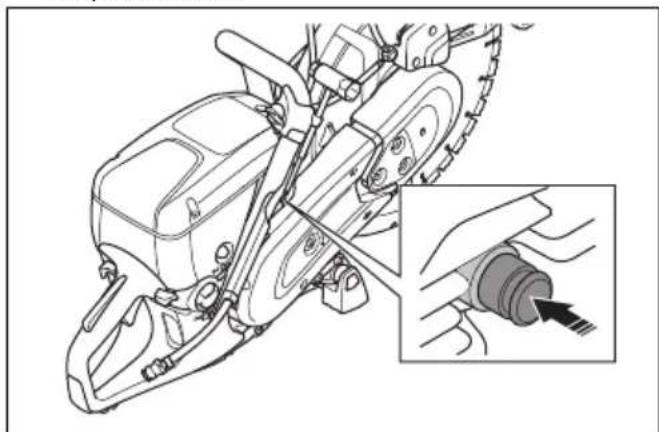

1. Druk op de decompressieklep om de druk in de cilinder te verlagen. De decompressieklep gaat automatisch terug maar de uitgangspositie wanneer het product start.

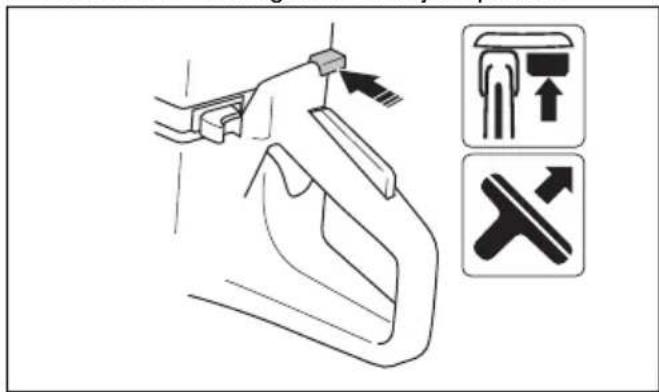

1. Druk op de chokehendel om de choke uit te schakelen. De startgashendel blijft in positie.

1. Houd de voorhandgreep vast met uw linkerhand.
2. Plaats uwrechtervaet op het onderste deel van dechterhandgreep en druk het product gegen de grond.

WAARSCHUWING: Wikkel het startkoord nicht rond uw hand.

1. Trek langzaam aan het startkoord, tot u een waterdstand voelt als de starterhaken aangrijpen. Trek verwolgens continu en snel aan.

OPGELET: Trek het startkoord Niet volledig uit en LAST de startkoordhendel Niet los wanner het startkoord vollediguitgetrokken is. Dit kan schade aan het product veroorzaken.

1. Duw de gashendel in om de startgasklepuit te schakelen en het product in te stellen op stationair toerental.

Product stoppen

uitgeschakeld. Zorg ervoor dat het zaagblad vrij kan draaien totdat het volledig stopt. Als het nodig is om het zaagblad snel te stoppen,That het zaagblad dan licht een hard oppervlak aanraken.Risico op ernstig letsel.

Beweeg de STOP-schakelaar maar rechts om de motor te stoppen.

WAARSCHUWING: Het zaagblad blijft nog enigeijd draaien nadat de motor is

Onderhoud

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u onderhoud aan het product gaat uitvoeren.

Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparations en onderhoud. Indien uw dealer geen serviceworkplaats

heeft, vraag hem dan waar de dichtstbijzijnde servicewerkplaats.

Neem voor reserveonderdelen contact op met uw dealer of serviceworkplaats van HUSQVARNA.

Onderhoudsschema

In het onderhoudsschema ziet u de benodigde onderhoudswerkzaamheden voor het product. De intervallen worden berekend op basis van het dagelijk gebruik van het product.

	Elke dag Wekelijks Maandelijks Jaarliks
Reinigen Reiniging buttenzijde Bougie
Koellluchtinaat Brandstoftank
Functionele inspectie	Algemene inspectie Trillingdempingssystem* Brandstofsys-teem
	Brandstoflekkages Geluidemper* Luchtfilter
	Watertoeoversystem Aandrijfrem Koppeling
	Gashendelvergrendeling* Carburateur
	Stopschakelaar* Starterhuis
	Bladbeschemkap en Smart-Guard*
	Zaagblad**
Vervangen Brand-				stofffilter
* Zie Veiligheidsvoorzieningen op het product op pagina 124.** Zie Zaagbladen op pagina 127.

Buitenkant reinigen

• Spoel de buitenkant van het product na elke werkdag met schoon water af. Gebruik indien nodig een borstel.

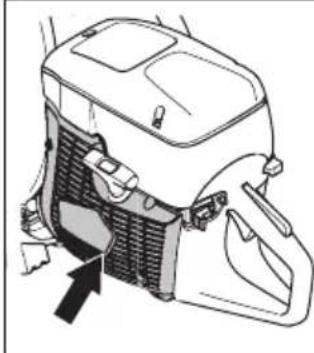

De luchtinlaat reinigen

OPGELET: Een vuile of verstopte luchtinlaat zorgt ervoor dat het product te heet worden. Dit kan schade aan de zuiger en de cilinder veroorzaken.

• Reinig de luchtinlaat indien nodig.

• Verwijderverstopping, vuil en stof met een borstel.

De bougie controleren

OPGELET: Gebruik altijd het juiste bougietype. Het gebruik van verkeerde bougies kan schade aan de zuiger en de cilinder veroorzaken. Voor de aanbevolen bougie, zie Technische gegevens op pagina 151.

Controleer altijd de bougie als het product weinig vermogen heeft, als het Niet makkelijk start of als het Niet maar tevredenheid draaait bij stationair torental.

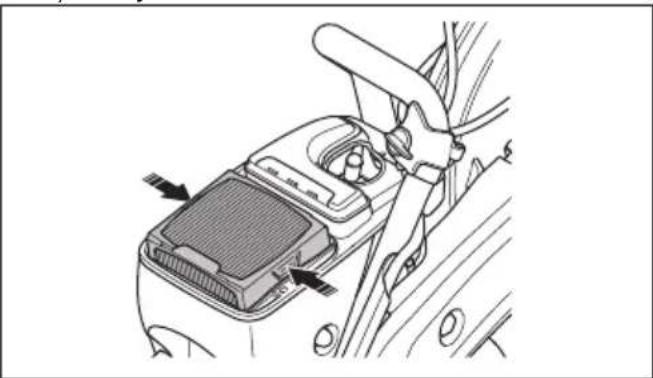

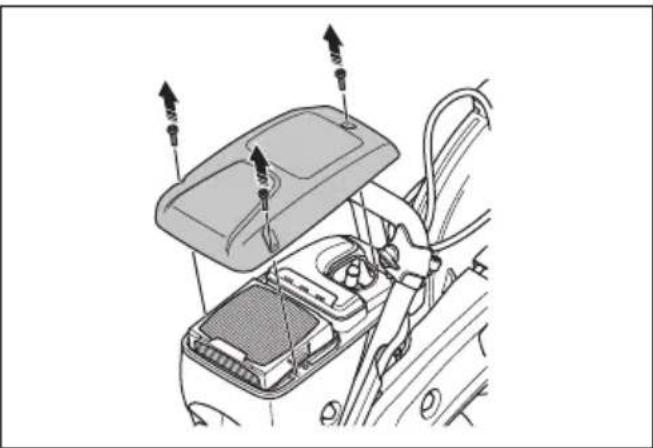

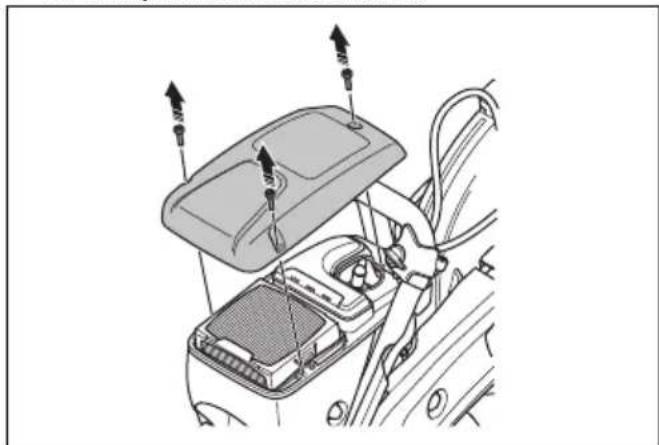

1. Maak de drie schroeven los van het luchtfilterdeksel en verwijder het luchtfilterdeksel.

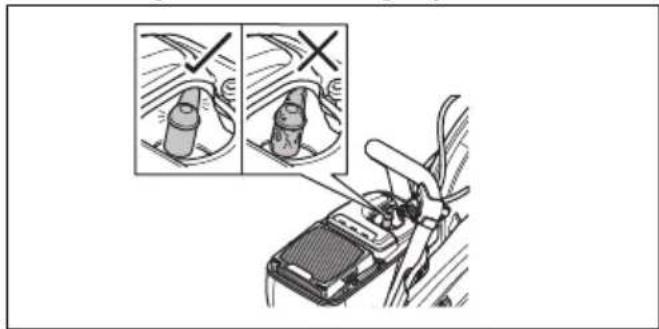

1. Verzeker u ervan dat de bougiekap en ontstekingskabel onbeschadigd+zijn.

WAARSCHUWING: Een
beschadigde bougiekap en
ontstekingskabel können een elektrische
schok veroorzaken.

1. Reinig de bougie als jedem vuil is.

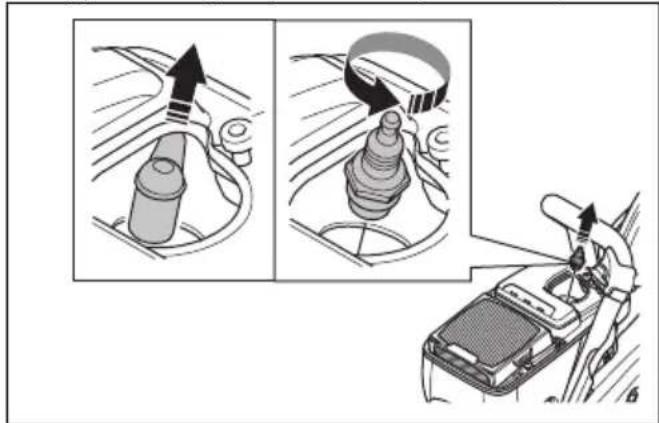

2. Koppel de bougiekap los en verwijder de bougie.

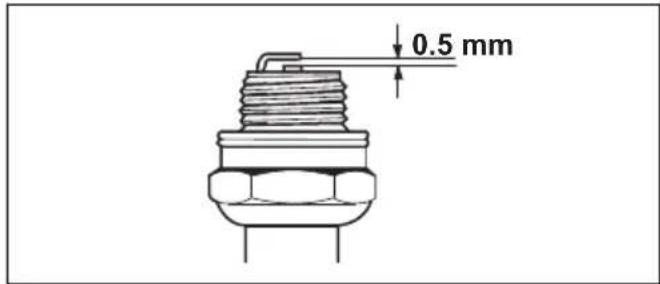

1. Controller of de afstand tussen de elektroden 0,5 mm is.

1. Vervang indien nodig de bougie.

Algemene inspectieuitvoeren

• Controller of alle moeren en schroeven op het product goed+zijn vastgedraaid.

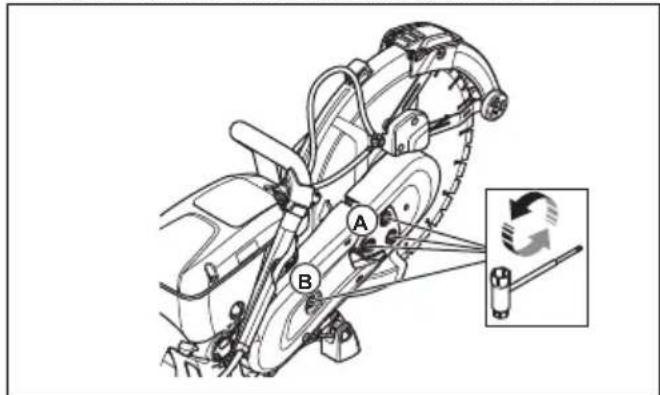

De aandrijfrem verrangen

WAARSCHUWING: Start het product Niet zonder dat alle afterscheringen en=kappen,zijn gemonteerd.

1. Draai de 3 moeren op de voorste riembescherming (A) los en draai de riemspanner (B) in de stand 0.

1. Haal de voorste riembescherming weg.
2. Verwijder de twee schroeven op dechterste riembescherming. Verwijder dechterste riembescherming.

1. Vervang de aandrijfrem. Draai de riemspanner maar stand 1.

1. Monteer de 2 riembeschermingen in omgekeerde volgorde.
2. Stel de spanning van de aandrijfrem af. Zie De spanning van de aandrijfrem afstellen op pagina 144.

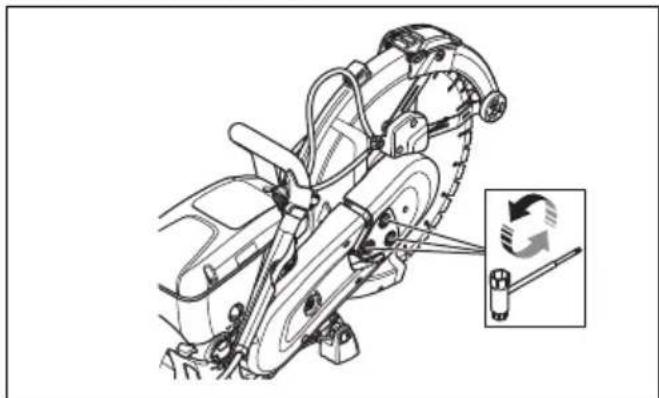

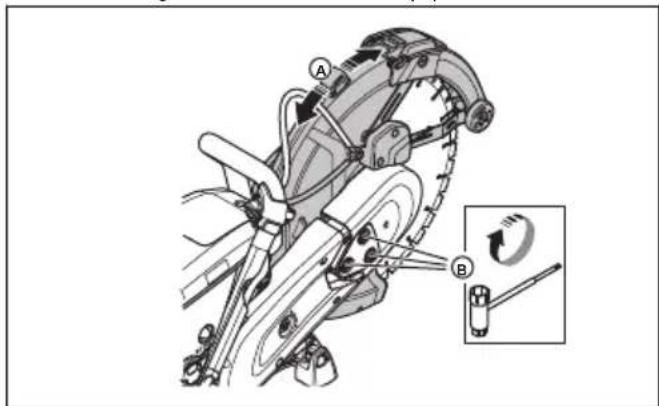

De spanning van de aandrijfrem afstellen

Let op: Stel de spanning van een neue aandrijfrem af nadat u 1 of 2 brandstoftanks hebt verbruikt.

1. Draai de drie moeren los.

2.Beweeg de bladbeschemkap (A) 3-5 keer omhoog en omlaag. Draai de 3 moeren (B) vast.

Starterhuis

WAARSCHUWING: Wees altiqd voorzichtig en gebruik altiqd oogbescherming wanneer u de terugspringveer of het startkoord verrangt. De terugspringveer

staat onder spanning wonneer deze in het starterhuis is gewikkeld. De terugspringveer kan eruit schieten en letsel veroorzaken.

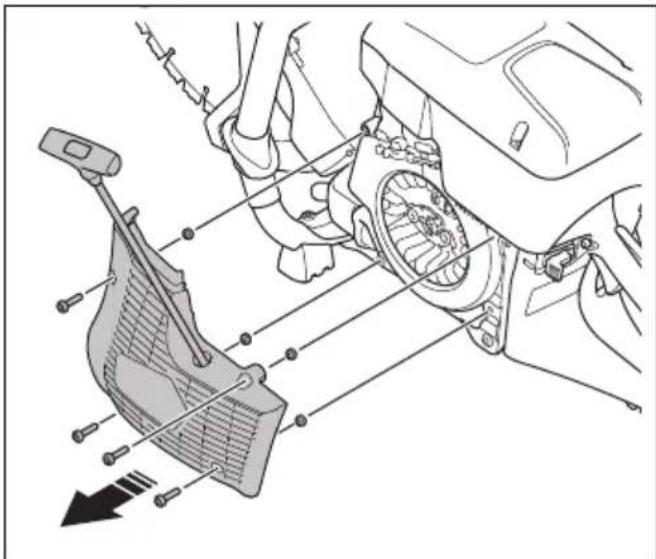

Het starterhuis verwijderen

1. Draai de vier schroeven van het starterhuis los.

1. Verwijder het starterhuis.

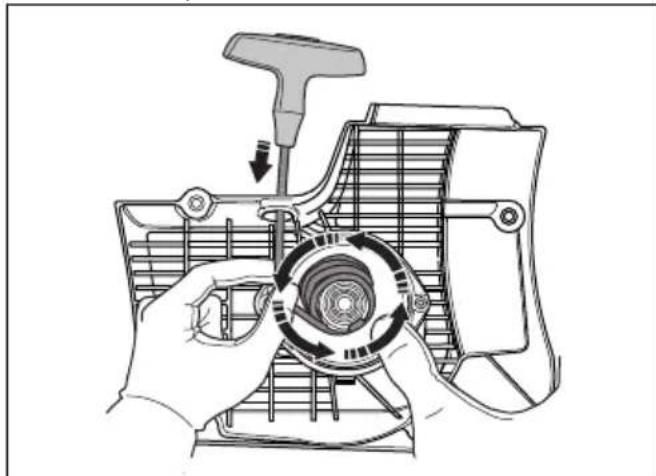

Een beschadigd startkoord verrangen

1. Trek het startkoord ongeveer 30~cm

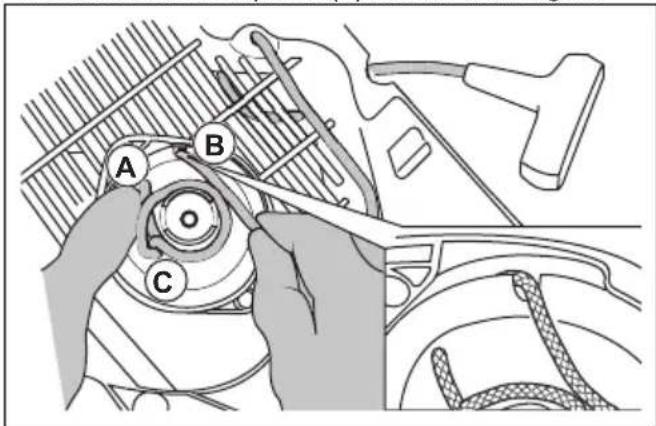

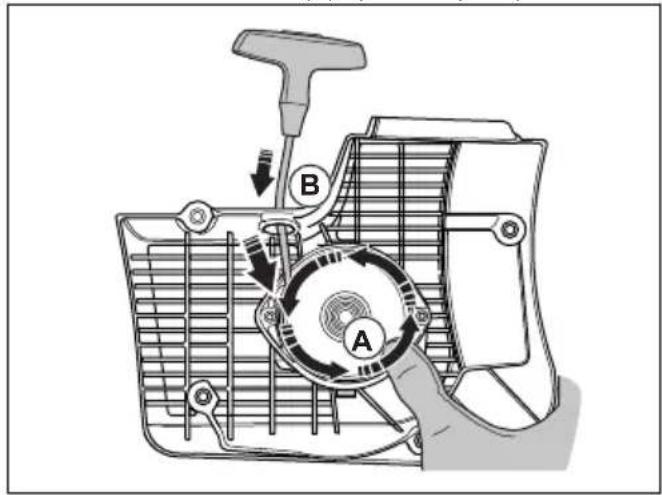

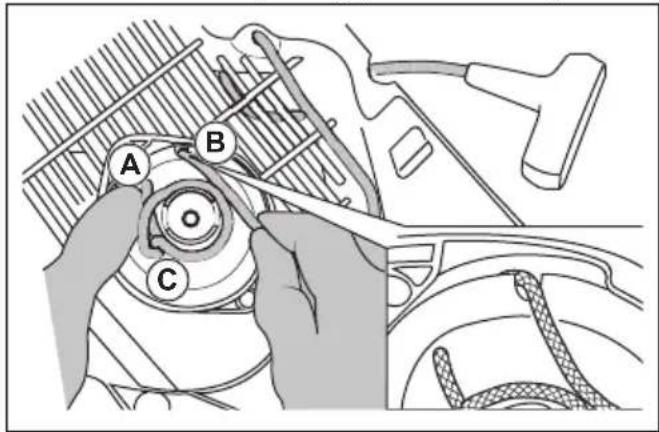

1. Houd de startkoordpoelie (A) met uw duim gegen.

1. Plaats het startkoord in de uitsparing (B) van de startkoordpoelie.

2. Leg het startkoord om de metalen huls (C).

3. Laat de koordpoelie langzaam draaien en wikkel het startkoord op de metalen huls.

1. Verwijder het startkoord van de metalen huls.

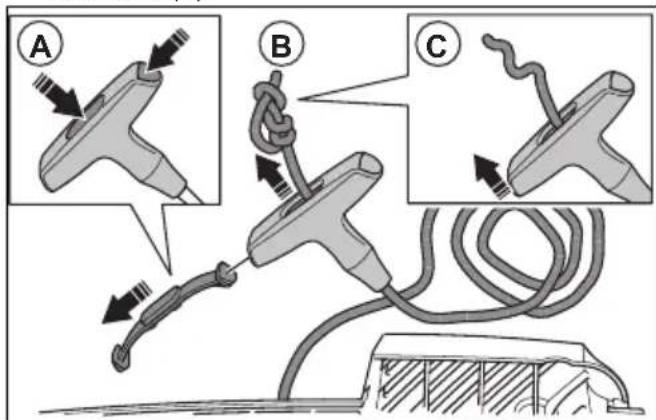

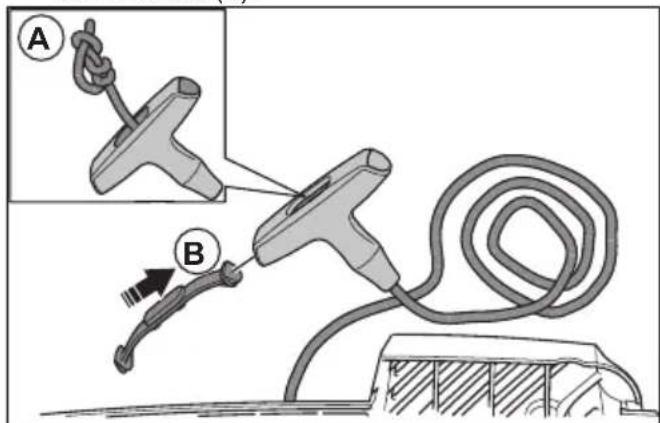

2. Verwijder de afdekking van de handgreep van het startkoord (A).

1. Trek het startkoord omhoog door de handgreep (B).
2. Maak de knoop (C) los.
3. Verwijder het startkoord.

4. Zorg ervoor dat de terugspringveer schoon en nicht beschadigd is.

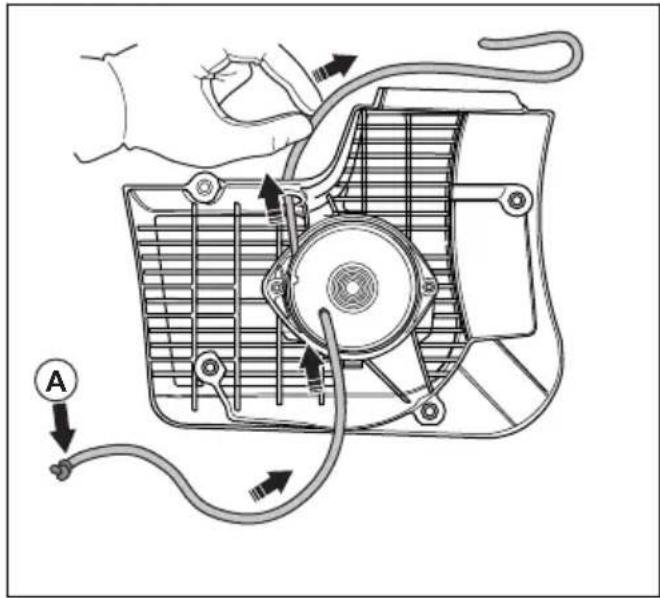

5. Breng een新模式 startkoord (A) aan in het gat in het starterhuis.

1. Trek het startkoord door de handgreep van het startkoord en kaak een knoop aan het uiteinde van het startkoord (A).

1. Bevestig de afdekking op de startkoordhendel (B).
2. Stel de spanning van de terugspringveer af. Zie De spanning van de terugspringveer afstellen op pagina 146.

De spanning van de terugspringveer afstellen

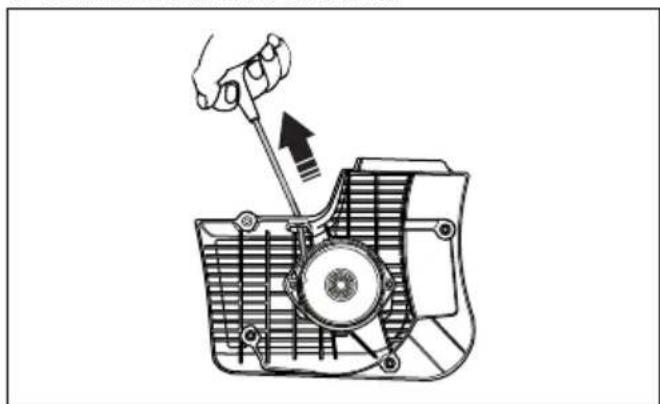

1. Trek het startkoord maar buiten.

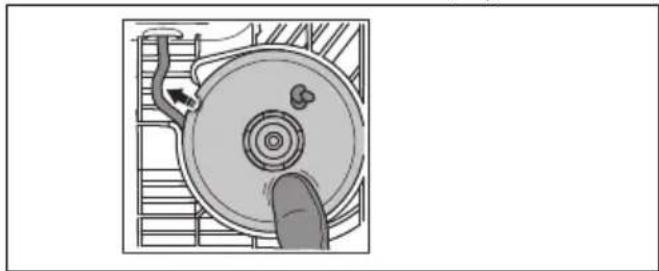

1. Houd de startkoordpoelie (A) met uw duim gegen.

1. Steek het startkoord in de inkeping (B) en wikkel het om de metalen huls (C).

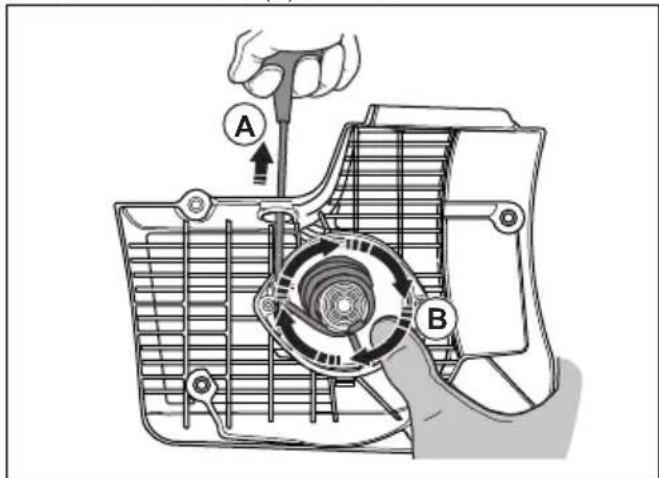

2. Trek het startkoord (A) maar buiten.

1. Plaats uw duim op de koordpoelie (B) om te voorkomen dat het startkoordtering wordt getrokken.
2. Maak het startkoord los van de inkening.

1. Verwijder uw duim om de koordpoelie (A) los te lately enaar het startkoord (B) oprollen op de poelie.

1. Trek het startkoord volledig maar buiten om te controleren of de terugspringveer Niet in de eindpositie staat. Controller of de koordpoelie een halve omwenteling ofeer kan worden gedraaid voordat de terugspringveer de bewegingen stopt.

De veereenheid verwijderen

WAARSCHUWING: Draag algijd oogbescherming wonneer u de veereenheid verwijdert. Er is een risico op oogletsel, vooral als een veer gebroken is.

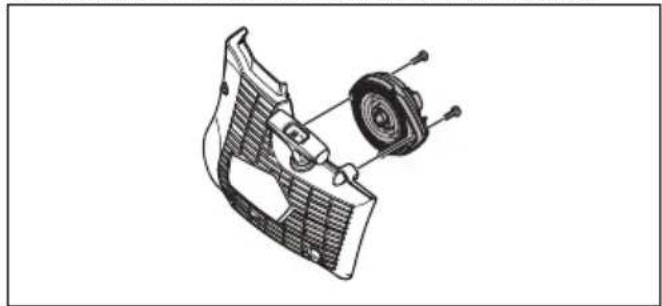

1. Verwijder de twee schroeven op de veereenheid.

1. Duw de twee beugels op de kliksloten met een schroevendraaier.

De veereenheid reinigen

OPGELET: Verwijder de veer Niet uit het geheel.

1. Blaas de veer met perslucht schoon.
2. Breng een lichte olie aan op de veer.

De veereenheid bevestigen

Monteer in omgekeerde volgorde van De veereenheid verwijderen op pagina 147.

Het starterhuis monteren

OPGELET: De starterhaken要去 in de juiste positie gegen de huls van de koordpoelie komen te liggen.

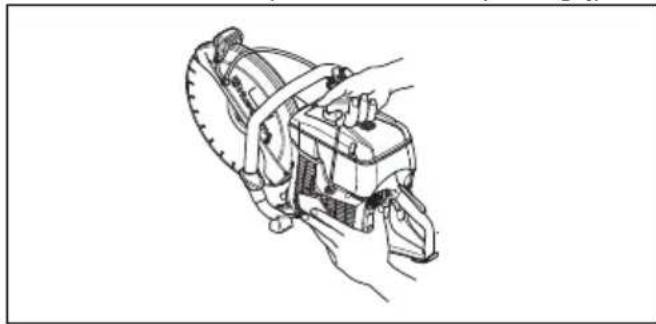

1. Plaats het starterhuis gegen het product.
2. Trek het startkoord langzaam maar buiten en LAST het los totdat de starterpoelie in de starterpallen grijpt.

1. Draai de vier schroeven van het starterhuis vast.

Let op: De carburateur heeft starre naalden om ervoor te zorgen dat het product altiijd het juiste mengsel van brandstof en lucht ontvangt.

1. Controller het luchtfilter. Zie Het luchtfilter inspecteren op pagina 148
2. Vervang indien nodig het luchtfilter.
3. Als de motor in vermogen of motorsnelheid blijft afnemen, moet u contact opnemen met uw HUSQVARNA-servicedealer.

Brandstofsysteme controleren

1. Controller of de dop van de brandstoftank en afdichting Niet beschadigd zich.
2. Inspector de brandstofleiding. Vervang de brandstofleiding als deutsche beschadigd is.

Stationair toerental afstellen

WAARSCHUWING: Als het zaagblad bij stationair toerental draait, moet u contact opnemen met uw service dealer. Gebruik het product Niet tot het stationaire toerental correct is afgesteld of gerepareerd.

Let op: Voor het aanbevolen stationaire toerental, zie Technische gegevens op pagina 151.

1. Start de motor.

2. Controller het stationaire toerental. Wanner de carburateur juist is afgesteld, stopt het zaagblad wanner de motor met stationair toerental draait.

3. Gebruik de T-schroef om het stationaire toerental aan te passen.

a) Draai de schroef rechtsom totdat het zaagblad begint te draaien (A).
b) Draai de schroef linksom totdat het zaagblad stopt met draaien (B).

Brandstofffilter

Het brandstofffilter is in de brandstoftank gemonteerd. Het brandstofffilter voorkomt verruiling van de brandstoftank wanner de brandstoftank worden verwangen of vaker als het verstopt zit.

OPGELET: Reinig het brandstofffilter Niet.

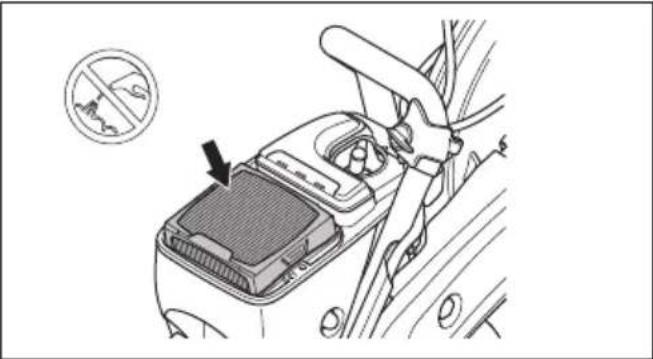

Het luchtfilter inspectoren

Let op: Controller het luchtfilter alleen als het motorvermogen afneemt.

OPGELET: Wees voorzichtig wanner u het luchtfilter verwijdert. In de inlaat van de carburateur vallende deeltjes+kennen schade veroorzaken.

WAARSCHUWING: Gebruik
goedgekeurde ademhalingsbescherming
wannear u het luchtfilter verrant. Het stof in
het luchtfilter is schadelijk voor uw
gezondheid. Voer gebruikte luchtfilters op de
juiste manier af.

1. Maak de drie schroeven in het luchtfilterdeksen los.

1. Verwijder het luchtfilterdeksel.
2. Controller het luchtfilter en verrang indien nodig.

OPGELET: Reinig het luchtfilter Niet om het te hergebruiken en blaas het filter Niet schoon met perslucht. Hierdoor raakt het luchtfilter beschadigd.

1. Vervang het luchtfilter indien nodig.

a) Verwijder het luchtfilter.

b) Monteer het neue luchtfilter.

1. Bevestig het luchtfilterdeksel en draai de 3 schroeven vast.

Het watertoevoersysteme controleren

1. Controller de spuitmonden op de bladbeschemkap en controllerer of ze Niet verstopt zichn.
2. Reinig de betreffende delen indien nodig.

3. Controller het filter op de wateraansluiting. Controller of het Niet verstopt is.

4. Reinig de betreffende delen indien nodig. 5. Inspector de slangen en controller ofe zi net

beschadigd zijn.

Probleemoplossing

Probleem Oorzaak Mogelijk oplossingen
Het product start nicht.	De startprocedure is verkeerd uitge-voerd.	Zie Het product starten met een koude motor op pagina 139en Het product starten met een warme motor op pagina 141.
	De stopschakelaar staat in de rechtter positie (STOP).	Zorg ervoor dat de stopschakelaar (STOP) zich in de linker positie bevindt.
	Geen brandstof in de brandstoftank. Vul brandstof bij.
	De bougie is defect. Vervang de bougie.
	De koppeling is defect.	Neem contact op met uw erkende service-werkplaats.
Het zaagblad draait op statio-nair toenential.	Het stationaire toenential is te hoog. Pas het stationaire toenential aan.
	De koppeling is defect.	Neem contact op met uw erkende service-werkplaats.
Het zaagblad draait nicht wan-neer de gebruiker de gashen-del omhoog beweegt.	De riem is te los of defect.	Draai de riem vast of vervang de riem door een neue.
	De koppeling is defect.	Neem contact op met uw erkende service-werkplaats.
	Het zaagblad is verkeerd gemon-teerd.	Controler of het zaagblad correct is gemon-teerd.
De machine heeft geen ver-mogen wanner de gebruiker de gashendel omhoog be-weegt.	Het luchtfilter is verstocht.	Controler het luchtfilter. Vervang het indien nodig.
	Het brandstofffilter is verstocht. Vervang	het brandstofffilter.
	De stroom van de brandstoffank is geblokkeerd.	Neem contact op met uw erkende service-werkplaats.
De trillingsniveauaans te hoog.	Het zaagblad is verkeerd gemon-teerd.	Controler of het zaagblad correct is gemon-teerd en Niet beschadigd is. Zie Het zaagblad monteren op pagina 131.
	Het zaagblad is defect.	Vervang het zaagblad en controller of het Niet beschadigd is.
	Een trillingsdemper is defect.	Neem contact op met uw erkende service-werkplaats.
De temperatuur van het product is te hoog.	De luchtinaat of de cilinderflenzen is/ zijn geblokkeerd.	Reinig de luchtinaat en de cilinderflenzen.
	De aandrijfriemspanning is nicht voldoende.	Controler de riem. Stel de spanning af.
	De koppeling is defect.	Zaag algijd met het gas volledig open.
		Controler de koppeling. Neem contact op met uw erkende servicewerkplaats.
Het vermogen of het toeren-tal van de motor neemt af.	Het luchtfilter is verstopt. Controller het luchtfilter. Zie Het luchtfilter in-specteren op pagina 148.
Er is veel stofijdens het gebruik. U Aunt stof in de lucht zien.	De watertoevoer of waterdruk is on-voldoende.	Controler de watertoevoeraar het product.
		Zie Het watertoevoersystemeerm controeren op pagina 148.
De SmartGuard beweegt Niet vrij.	De bewegende delen van de Smart-Guard zich verstopt.	Reinig de bewegende delen.
De SmartGuard worden nicht ingrokken wanner het product van het werkstuk worden verwijderd.	De veren van de SmartGuard werken Niet correct.	Controler de veren. Reinig de veren.

Vervoer, opslag en verwerking

Transport en opslag

• Zet het product tijdens het vervoer veilig vast om schade en ongevallen te voorkomen.
• Verwijder het zaagblad voordat u het product vervoert of opslaat.
• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde personen te verhinderen.
• Bewaar de zaagbladen in droge, vorstvrijne omstandigheden.
• Controller alle neue en gebruekte bladen op transport- en opslagschade voordat u ze monteert.
  Reinig en onderhoud het product voordat het worden opgeslagen. Zie Onderhoud op pagina 142.
• Verwijder de brandstof uit de brandstoftank voor langdurige opslag.

Afvoeren

• Neem deplaatselijk geldende wet- en regelgeving voor recycling in acht.
• Voer alle chemicalien, zoals olie of brandstof, af via een servicecentrum of een geschichte verwijderingslocatie.
• Wonneer het product Niet langer in gebruik is, stuur het dan maar een HUSQVARNA dealer of voer het af via een recyclingslocatie.

Technische gegevens

Technische gegevens

	K 770, K 770 OilGuard, K 770 Rescue K	770 SmartGuard
Cylinderinhoud, cm3/cu.in 74/4,5 74/4,5
Cylinderdiameter, mm/inch 51/2 51/2
Verplaatsingsafstand, mm/inch 36/1,4 36/1,4
Stationair toerental, tsp 2700 2700
Volgas, onbelast, tsp 9300 (+/- 150) 9300 (+/- 150)
Vermogen, kW/pk bij tsp 3,7/5 bij 9000 3,7/5 bij 9000
Bougie NGK BPMR 7A NGK BPMR 7A
Afstand zusammen de elektroden, mm /inch 0,5/0,02 0,5/0,02	02
Inhoud brandstoftank, liter/US fl oz	0,9/30 0,9/30
Aanbevolen waterdruk, bar/PSI	0,5-10/7-150	0,5-10/7-150
Gewicht
Doorslijpmachine zonder brandstof en zaagblad 300mm, kg/lb*	10/22	10,8/23,8
*Veiligheids-schouderriem, extra 0,4 kg.
Doorslijpmachine zonder brandstof en zaagblad350mm (14in), kg/lb	10,1/22,3	11,1/24,5
Spil, uitgaande as
Max. spilsnelheid met zaagblad 300mm (12in), tsp	4700 4700
Max. spilsnelheid met zaagblad 350 mm (14 inch), tsp	4700 4700
Max. omtreksnelheid, m/s of ft/min (300 mm)	80 of 16000	80 of 16000
Max. omtreksnelheid, m/s of ft/min (350 mm)	90 of 18000	90 of 18000
Geluidsemissies
Geluidsvermogensniveau, gemeten dB(A)	113	113
Geluidsvermogenniveau, gegarandeerd LwA dB (A)10	115	115
Equivalent geluidsdrukniveau bij hetoor van de ge-bruiker, dB (A)11	101	101
Equivalente trillingsniveaus, \(a_{hveq}\ ^{12}\)
Hendel voor/achter 300 mm, m/s2	2,1/2,3 2,4/2,2
Hendel voor/achter 350 mm, m/s2	2,0/2,3 2,2/2,1

Aanbevolen zaagbladafmetingen

Diameter zaag-blad, mm/inch	Max. zaagdiep-te, mm/inch	Zaagbladtoeren-tal, tsp	Zaagbladvermo-gen, m/s of ft/min	Middengatdiame-ter zaagblad, mm/inch	Max. bladdikte, mm/inch
300/12 100/4 5100	80 of 16000 25,4/1	of 20/0,79 5/0,2
350/14 125/5 5500	100 of 19600 25,4/1	of 20/0,79 5/0,2

Verklaring inzake geluid- en trillingsemissies

Deze aangegeven waarden zijn verkreten doord middel van typeonderzoek in een laboratorium in overeenstemming met de genoemde richtlijn of normen en zich geschikt voor vergelijkking met aangegeven waarden van andere producten die volgensdezelfde richtlijn of normen zich getest. Deze aangegeven

waarden zijn nicht geschikt voor gebruik ten behoeve van risicoanalyses. Waarden die worden gemeten op afzonderlijke werkplekken, hunnen hoger�n. De werkelijk bleootstellingswaarden en het risico op letsel dat een individuele gebruiker ondervindt,�n uniek en�n afhankelijk van de manier waarop de gebruiker werk, het materiaal waarvoort het product gebruikt worden, de bloatstellingstijd en de fysieke toestand van de gebruiker en de toestand van het product.

Accessoires

Sensor voor Husqvarna Fleet Services

Dit product is compatibel met de sensor van de Husqvarna Fleet machine. Het product kan verrolgens worden verbonden met Husqvarna Fleet Services™, een cloudoplossing waarme de commerciele fleetmanager een overzicht hebft van alle producten. Voor meer informatatie over Husqvarna Fleet Services™, zie www.husqvarna.com.

Wielenset

De wielenset is aan de onderzijde van het product bevestigd.

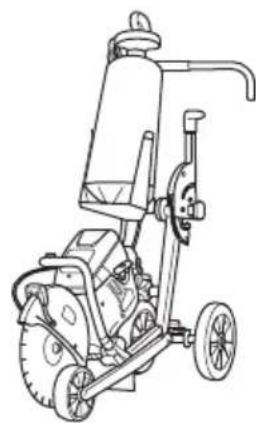

Zaagwagen

Een zaagwagen maakt het eenvoudiger om in vloeren en wegen te zagen, vooral lange zaagsneden met een vaste diepte. Snelkoppelingen makeh het eenvoudig om het product op een wagen te bevestigen.

Verklaring van overeenstemming

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel:

[phone], verklaren onder unsere

alleenverantwoordelijkheid dat het product:

Beschrijving Draagbare doorslijper
Merk HUSQVARNA
Type/model K 770, K 770 OilGuard, K 770 Rescue, K 770 SmartGuard
Identificatie Serienummers vanaf 2021 en verder

volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:

Richtlij/Verordening Beschrijving
2006/42/EC "beteffende machines"
2000/14/EC "beteffende geluid buitenschuis"
2014/30/EU "beteffende elektromagnetische compatibiliteit"
2011/65/EU "beteffende beperkingen van gevaarlijke stoffen"

en dat de volgende geharmoniseerde normen en/of technische specificaties zijn toegepast:

EN ISO 12100:2010, EN ISO 19432-1:2020, EN

55012:2008+A1:2009, EN ISO 14982:2009, EN IEC

63000:2018.

2000/14/EC, beordelingsprocedure voor conformiteit:

Bijlage V. Voor informatatie over geluidsemissies, zie

Technische gegevens op pagina 151.

Partlle, 2021-04-29

Erik Silfverberg

Verantwoordelijk voor technische documentatie

Husqvarna

www.husqvarnacp.com

Originele instructies

1142190-20
