Producttype	Gaskookplaat
Merk	Atag
Model	HG4053PA25NL
Voeding	Natuurlijk gas of vloeibaar gas (afhankelijk van versie)
Aantal branders	3 (hulp, half-snel, snel)
Vermogen snelle brander	2,9 kW (NG) / 2,8 kW (LG)
Vermogen half-snelle brander	2,5 kW (NG) / 1,75 kW (LG)
Vermogen hulpbrander	0,9 kW (NG) / 0,85 kW (LG)
Ontsteking	Geïntegreerd in de bedieningsknoppen
Vlambeveiliging	Ionisatiecontrole met automatische herontsteking
Automatische uitschakeling	Na 4 uur continu gebruik
Kinderslot	Ja, met speciale toets (gasafsluiting)
Materiaal oppervlak	Geëmailleerd en roestvrij staal
Aanbevolen pan diameter	12 cm tot 28 cm afhankelijk van de brander
Reiniging	Mild reinigingsmiddel; vermijd schuurmiddelen en groene sponzen
Ventilatie vereist	Afzuigkap of raamopenstelling
Veiligheidsafstand tot muren	Meer dan 2 cm
Gebruik	Alleen huishoudelijk
Foutcode	Knipperend lampje (korte/lange pulsaties)

Veelgestelde vragen - HG4053PA25NL Atag

Hoe steek ik een brander aan?

Om een brander aan te steken, druk de bedieningsknop in en draai deze naar de stand grote vlam. De automatische ontsteking wordt geactiveerd. Als de brander niet ontsteekt, controleer of de kap goed is geplaatst en of de brander droog en schoon is.

Wat te doen als de brander niet ontsteekt?

Controleer eerst of de branderkap correct is geplaatst en of de brander droog en schoon is. Maak indien nodig de ontstekingsbougie schoon. Zorg ervoor dat de gaskranen open zijn. Als het probleem aanhoudt, sluit alle kranen en steek opnieuw aan.

Hoe activeer ik het kinderslot?

Druk op de kinderslottoets. Het rode lampje gaat branden, de gastoevoer wordt onderbroken en het apparaat reageert niet meer op de bedieningsknoppen. Om te ontgrendelen, houd de toets ongeveer 4 seconden ingedrukt tot het lampje uitgaat.

Waarom doven de branders na een paar uur automatisch?

Dit is een veiligheidsfunctie: na 4 uur continu gebruik wordt de gastoevoer automatisch afgesloten. Het rode lampje knippert. Om te herstellen, draai alle knoppen naar de stand 'uit' en steek opnieuw aan.

Hoe verwijder ik hardnekkige vlekken op de geëmailleerde plaat?

Gebruik een vloeibaar schuurmiddel of een synthetische schuurspons. Gebruik nooit schuurpoeder of groene sponzen. Voor vlekken op roestvrij staal, gebruik een speciaal onderhoudsmiddel en reinig in de richting van de structuur.

Kan ik pannen met een kleine diameter gebruiken?

Ja, een diameter van 12 cm is mogelijk op de krachtige, normale en zachte brander. Kleinere pannen zijn niet stabiel. Voor een efficiënt gebruik moet de vlam onder de pan blijven.

Wat betekent het knipperende rode lampje?

Een knipperend rood lampje kan een foutcode aangeven. Tel het aantal korte en lange pulsaties om de code te identificeren. Bijvoorbeeld, twee lange en drie korte pulsaties komen overeen met code 23. Noteer dit om aan de klantenservice door te geven.

Hoe ontgrendel ik het apparaat na automatische uitschakeling?

Draai alle bedieningsknoppen naar de stand uit (positie 'O'). Wacht tot het lampje uitgaat en steek dan normaal opnieuw aan. Als het probleem aanhoudt, controleer de kappen en de reinheid van de branders.

Welk type gas moet ik met deze plaat gebruiken?

De plaat is compatibel met natuurlijk gas (G20/G25) en vloeibaar gas (G30/G31) afhankelijk van de versie. Raadpleeg het typeplaatje voor het juiste gastype. De installatie moet door een professional worden uitgevoerd.

Hoe onderhoud ik de branders om problemen te voorkomen?

Reinig de branders regelmatig met een mild product en zorg dat ze goed droog zijn voor gebruik. Controleer of de kappen correct zijn geplaatst. Bij overkoken, onmiddellijk reinigen om hardnekkige vlekken te voorkomen.

GEBRUIKSAANWIJZING HG4053PA25NL Atag

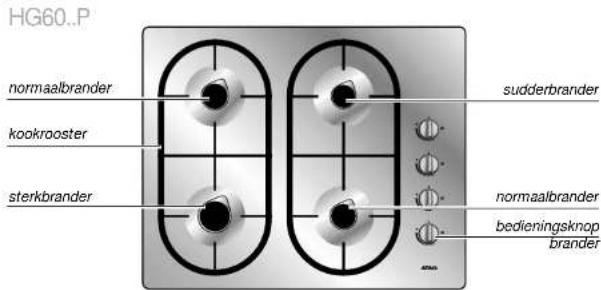

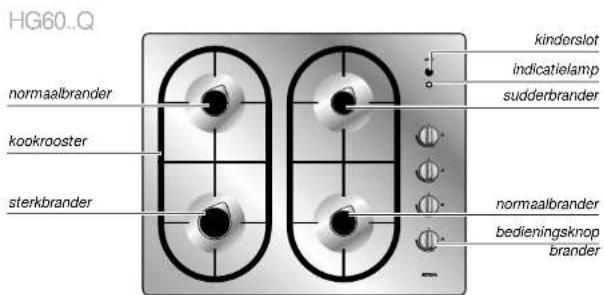

uw gaskookplaat beschriving

uw gaskookplaat voorwoord

In deze handleiding staat beschreiben op welke manier u de gaskookplaat zo optimaal möglichk kunt benutten. Naast informatie over die bediening tref u ook achtergrundinformatie aan die u van diestn kan bij het gebruik van dit product.

De veilighdevsoorfschrten die van belong着眼ijdens de installmentaarigenomen in het installmentevoorschrift, dat separaat wordt bijeleverend en bestem is voor de installateur.

Bewaar deze handleiding zorgvuldig zodat een eventuele.
volgende gebruiker er ook zijn voordeel mee kan doeon.

uw gaskookplaat inleiding

Deze gaskooplaat van Atag is ontworpen voor de母公司 kookliefhebber. De ruimie afstandussen de branders maakt het werken comfortabel.

De HG60..Q is voorzien van ionisatiebeveiliging. Deze beveiliging zorgtervoor dat de brander automatisch herontsteekt als de vlam dooft. Dankzij de in de knappen geintegreerde vkontontsteking ontstekt en bedient u de branders met een hand.

uw gaskookplaat inhoud

veiligheid

waar u op moet letten 4-5

bediening

aansteken en instellen 6-7

comfortabel koken

branders 8

paffen 9

onderhoud

reinigen 10

storingen

wat moet ik doe n als... 11

milieu aspecten

verpakking en toestel afvoeren 12

bijiage

haar u op moet letten

veiligheid

haar u op moet letten

algemeen

Controleer,voordat u het toestel installeert,of de gassoor en -druk overeenstemmen met de specificaties van het toestel.

Let er bij gelebruik van een metalen toevoerleiding op dat deze niet beschadigd of atgefneild kan worden.

Bij het gebruik van gaskookapparatuur ontstaarwme en vocht in de ruimte waar het toestel is geplaatst. Let op dat deruimte voldoende wordt geventileerd; houd natuurlijke ventilatieopeningen open of installeer een mechanische ventilator (afzuiqkap).

Bij langdurig gebruik van de kookplaat kan extra ventilatie noodzakelijk zijn, bijvoorbeerd een open raam of een hogere stand van de ventilator (afzuigkap).

tijdens het gebruik

Dit kooktoestel is ontworpen voor huishoudelijk gebruik. Gebruik het alleien voor het bereiden van gerechten. Gebruik het toestel Niet voor het verwarmen van de keuken. Er zaan een vochtige atmosefter ontstaan.

Flamberen onder een afzuiqkap is Niet toegestaan. Door de hoge vlammen kan brand ontstaan, ook bij een uitgeschakdele ventilator.

Tijdens en na het gebruik is het toestel warm. Houd hier rekening mee alskleine kinderen in de buurt van het toestel kurenkomen. Laat kleine kinderen Niet alleen bij een kooktosteel dat warm is.

let op!

De afstand:tussen een pan en een niet hillebestendige wand moet groter zich dan 2cm .Staat de pan dichterbij, dan kan dit tot verkleuren of vervormen van de wand leidon.

De vlambeveiliging (ionisatiebeveiliging) zorgt ervoor dat de gastoevoer stoot als de vlam dooft.
Als de vlam dreigt to doven ontsteekt het toestel automatisch.

Indien u, na het koken, vergeet een ofeer branders uitt te zetten en deze langer dan vier uur laat branden, za de gastoevoer automatisch sluiten.

Het rode indicatielampje gaat knipperen.

Door nu alle bedieningsknuppen in de "uit"-positie te draieren, haalt u het toestel uit deze vergrendeling.

kinderslot HG60.Q

kinderslot

De kinderslot-beveiliging stopt de gastoevoer. De beveiliging voorkomt 'ongowenst' gebruik van het gaskoektoostel.

op slot

Druk op het kinderslotknopje.
Het rode indicatielampje gaat branden, de gasteoever is gesloten en het toestel reageert Niet meer op de bedieningsknuppen.

van het slot

U kunt这点bebeveiling uitschaken doar ca. 4 seconden het kinderslotknopje ingedrukt te houden. Het rode lampje doofn en de gastroevoer is weer geopeend.

bediening

aansteken en instellen

bedlening

aansteken en instellen

aansteken H60.Q

1. Druk de bedieningsknop in en draai deze waar vol-open. De brander ontsteekt automatisch.

Ontsteekt de brander Niet binnen ± 10 seconden, dan worden de gastroevoer afgesloten en doven alle branders. Het rode indicatielampje gaat knipperen. Draai alle bedieningsknuppen in de "uit"stand en wacht tot het indicatielampje gedoofd is. Vervolgens probeert u het opnieuw.
Indien de brander uit waait ontsteekt deze automatisch opnieuw. Ontsteekt het toestel Niet binnen ca. 10 seconden, wordt de gastroevoer afgesloten en doven alle branders.
Controleer bij een Niet ontstekende brander ook altd of: -de dop goed op de brander ligt; -de brander droog en schoon is.

installen

Tussen vol-open en de kleinstand is de brander traploos regelbaar.

aanstekenHG60.P/HG40.P

1. Druk de bedieningsknop in.
2. Draai de bedieningsknop voorzichtig aan de ontsteekzone.

De brander ontsteekt.

1. Draai de bedieningsknop door maar de gewenste positie, nadat de brander ontstoken is.

Ontsteekt de brander Niet, controller dan of:

• de dop goed op de brander liqt;
• de brander droog en schoon is.

installen

let op!

Tussen vol-open en dekleinstand is debrander traploos regelbaar.

U kunt de brander alleen ontsteken in de ontsteekzone.

comfortabel koken

branders

comfortabelkoken

pannen

sterkbrander

Bakken en braden, friluren en blancheren, doorkoken van groite hoeveelheden en roerbakken gaat het beste op de sterkbrender. Deze heeft het hoogste vermogen.
Let wel op de diameter van de pan. Het beste is een diameter:tussen 16 en 28 cm, alhoewel een pan van 12 cm ook op doze brandor past.

normaalbrander

De normalbrander is bij uitstek geschikt voor stoven en
stomen, koken van gemiddelde porties (ongeveer vier
personen) en het maken van een roux.
Let wel op de diameter van de pan. Het Beste is een
diameterCUS16en28cm,alhoewelen pan van 12cm
ook op de brander past.

suddenbrander

Sauzen bereiden, sudderen en doorkokenkest u het bestedoen op de sudderbrander. Op de vol-openstand is dezebrander groot genoog voor het doorkoken.

diameter

Gebruik het jusite formaat pannen.

Gebruik pannen met een maximale grotte van 28 cm voor de sudder-, sterk- en normaalbrander. Gebruik geen pannen met een Kleinere bodem diameter dan 12 cm.
Kleinere pannen staan niet stabeli: grotere pannen konnen oververhitting van wanden tot gevol hebben.

De punten van de viam zich het heetst. Als vlammen om de pan—heen speloen gaat er veel warmte verloren. Om het gas zo effcient möglich te benutten kun t het Beste een pan met een groe diameter gebruiken.

tout goed

positie

De afstand:tussen een pan en een knop of een nicht hillebestendige wand moet groter zich dan 2 cm. Staat de pan dichterbij, dan kan dit tot verkleuren of cervormen van de knop of de wand leiden.

Plaats pannen met een diameter groter dan 24 cm bij voorkeur op de achterste brander.

deksel

Kook met het deksel op de pan. U bespaart dan lol 50% energie.

onderhoud reinigen

Regelmatig onderhoud direct na gebruik voorkomt dat overgekoekt voedsel langeijd kan inwerken en hardnekkige, moeillij te verwijdenere vlekken verroorzaakt.

Reining erst de bedieningsknuppen, branders en kookroosters en dan de vangschaal. Hiermert voorkomt u dat de plantaijdens het reinigen opnieuw vuil worden.

dagelijks

Voor de dagelijkse reiniging van uw gaskookplaatkest u het Beste een mild reinigingsmiddel gebruken. Gebruik Niet teveel vocht, aangezien dit de brander of ventilatieopeningen kan binnendringen.

hardnekige vlekken op email

Hardnekkke vlekken kunt u het Beste verwijdenen met een voelbaar reinigingsmiddel of een kunststoff schuursponsje. Gebruik nooit schurpoeders, agressieve reinigingsmiddelen en groene schuurponsjes.

hardnekige vlekken op roestvrijstaal

Hardhekkige vlekken sunt u het beste verwijderen met een speciaal roestvrijstaal reingingsmiddel. Poets alotit met de structuur van roestvrijstaal mee. Hiermee voorkomt u het ontstaan van glansplekken. Deze schades vallen niet onder de garantie. Als vlekken zich nicht laten verwijderen, de kookplaat schoonmakers met HG oven & grill reiniger. Behandel alotij de gehele lekbak om 'kleur'verschil te voorkomen. Steeds nabehandelen met een glans- of onderhoudsmiddel voor roestvrijstaal.

let op!

Overgekoekte voedelsresten direct verwijderen, met name van rodeel kool, apelmoes en rabarber. Wanneer deze voedelsrosten lang inwerken kan dit tot verkleuklelogen.

Hete branderdoppen nooit onderdompelen in koud water. Door de sterke akfoeling kan het email beschadigd raken.

storingen

wat moet ik doe n als...

Wanneer het toestel Niet goed werk, betekent dit Niet altdt dat het defect is. Probeer het eeuvel eerst zich te verhelpen. Bel de servicededienst wanneer onderstaande adviezen nicht helpen.

Indien het lampje bij het kinderslot knippert duit dit op een storing. Tel het aanatl korte en lange pulsen. Foutcodes onder de tien worden aangegeven door een aanatl korte pulsen. Foutcodes hoger dan tien worden aangegeven door een angepuls gevolgd door een aanatl korte pulsen. Foutcodes hoger dan twintig worden aangegeven door twee angeledosen voogd door een aanatl korte pulsen.

Bijoorbeeld twee lange pulsen en drie korte pulsen geeft foutcode 23 aan. Schnitt het aantal pulsen op, zodat u deze foutcode aan de monteur kurz doorgenven wanneer deze bij u komt.

storing	oorzaak	oplossing
Brander brandt of ontsteekt Niet goed.	Brander vull of vochtig.	Brander schoen en/of droog makn.
	Branderdekels Niet juist op de brander geplaatst.	Branderdekels op de juiste wijze op de brandter plaatsen.
	De beluchtingsleuven aan dechterzijde van het toestel bijn geblokkaerd.	Maak de beluchtingsleuven vrij.
	Toestel Niet geschikt voor degebruekte gassoort.	Geveeneplaatje controlleden en eventuele contact opnemen met service.
	De vlambeveiliginge heeft gastoevoer gestopt.	Draai alle bedieningsknappen in de 0-stand en ontsteek de brander opnieuw. Treede zeit opnieuw op, controller dan of debranders opdekels op de juiste wijze op de branders geplaatst zichen en ol de branders, ontsteiekopen en/ontisatiepen schoon en droog vrij.
De vontkontsteking vorkt, maar ontsteekt Niet.	Bougie vull.	Reing de bougie.
	Brander vull of vochtig.	Brander schoen en/of droog makn.
	Branderdekels Niet juist op de brander geplaatst.	Branderdekels op de juiste wijze op de brandter plaatsen.
	Gaskranen zijn niem geslatenijdens het inschakenielt.	Sluit alle gaskranen en ontsteek het toestel opnieuw.
De branders doven plotseling.	Na een kookitijd van vier uurdoven de branders automatisch.	Sluit alle gaskranen en ontsteek het toestel opnieuw.

De verpakking van het toestel is recyclebaar. Gebruikt kuren bijn:

• karton:
  polyethylenfolie (PE);
  CFK-vrij polystyrene (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

De overheid kan u ook informatie verschaffen over het op verantwoordere wijze afvoeren van afgedankte huishoudelijk apparaten.

frontbediening	toestelvariant I, aardgassen			toestelvariant II, vloebare gassenlage druk			toestelvariant III, vloebare gassenhoge druk
brander	belasting G25 25 mbar12L kW	belasting G30 20 mbar2H-2E 2E+ kW	belasting G25 20 mbar12LL kW	belasting G30 29 mbar3B:P kW	belasting G31 29 mbar1* kW	belasting G31 37 mbar3P kW	belasting G30 50 mbar13B:P kW	belasting G31 50 mbar1* kW	belasting G31 67 mbar13P kW
sadder: volstand	0.90	0.95	0.75	0.85	0.70	0.83	0.90	0.80	0.90
normaal: volstand	2.50	2.75	2.25	1.75	1.50	1.70	1.90	1.65	1.90
sterkxbänder: volstand	2.90	3.10	2.60	2.80	2.40	2.75	3.10	2.70	3.10

topbediening	toestelvariant I, aardgassen			toestelvariant II, vloeibare gassen lage druk			toestelvariant III, vloeibare gassen hoge druk
brander	belasting G25 25 mber 2L KW	belasting G20 20 mber 2H'2E 2E+ KW	belasting G25 20 mber 2LL KW	belasting G30 29 mber 3B:P KW	belasting G31 29 mber 3* KW	belasting G31 37 mber 3P KW	belasting G30 50 mber 3B:P KW	belasting G31 50 mber 3* KW	belasting G31 67 mber 3P KW
sudden: volstand	0.75	0.83	0.68	0.85	0.70	0.83	0.90	0.75	0.90
normal: volstand	2.50	2.75	2.25	1.75	1.50	1.70	2.00	1.70	2.00
sterkbrander: volstand	2.90	3.20	2.60	2.80	2.40	2.75	3.20	2.75	3.20

De genoemde vermogens zijn nominale vermogens.

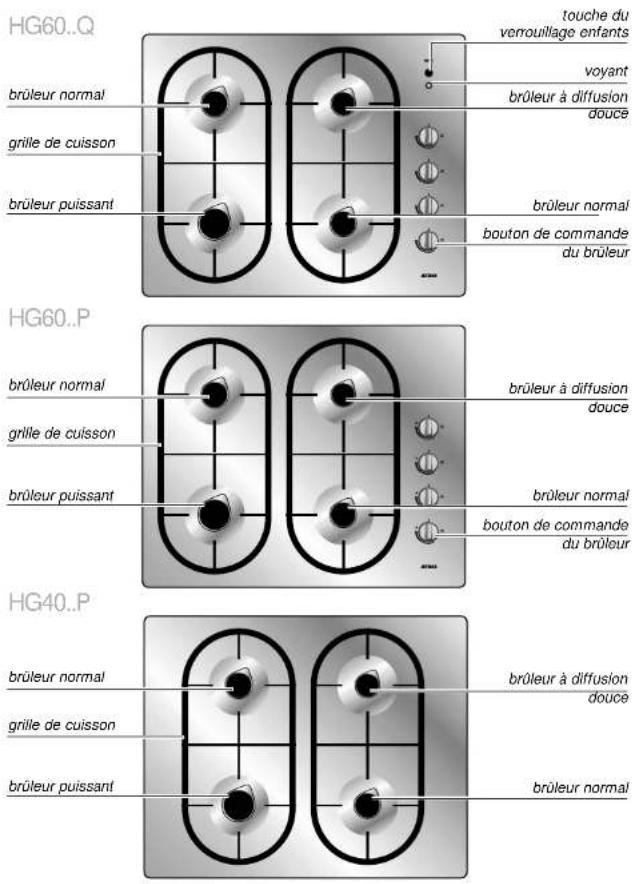

votreclaquedecuissonau gaz description
