Producttype	Gaskookplaat
Merk	Atag
Model	HG4024PF30NL
Aantal branders	4 branders (hulpbrander, halfsnelbrander, snelbrander, zachte diffusiebrander)
Maximaal vermogen	Tot 3,20 kW (afhankelijk van brander en gastype)
Voeding	Aardgas (G20, G25) of vloeibaar gas (G30, G31) volgens versie
Ontsteking	Ingebouwde ontsteking via bedieningsknop
Vlamcontrole	Ionisatiecontrole met automatische herontsteking
Kinderbeveiliging	Vergrendelingssysteem met speciale toets
Veiligheidsuitschakeling	Automatische gasafsluiting na 4 uur continu gebruik
Oppervlaktemateriaal	Emaille of roestvrij staal volgens versie
Afmetingen	Ongeveer 75 x 50 cm (standaard schatting)
Gewicht	Ongeveer 12 kg (schatting)
Aanbevolen pan diameter	12 tot 28 cm afhankelijk van brander
Reiniging	Mild reinigingsmiddel voor emaille; speciaal product voor RVS
Energielabel	Niet gespecificeerd (gas)
Reserveonderdelen beschikbaar	Branderdeksels, roosters, bedieningsknoppen (indien nodig)
Repareerbaarheid	Reparatie-index niet verstrekt; reparatie door vakman aanbevolen

Veelgestelde vragen - HG4024PF30NL Atag

Hoe steek ik een brander aan op de Atag HG4024PF30NL kookplaat?

Druk de bedieningsknop in en draai deze naar de stand 'grote vlam' (of ontstekingszone afhankelijk van model). De brander ontsteekt automatisch. Als de brander niet ontsteekt, controleer dan of de deksel goed is geplaatst en de brander droog en schoon is.

Wat moet ik doen als de vlam uitgaat of de brander niet blijft branden?

De ionisatiecontrole zorgt voor automatische herontsteking. Werkt dit niet, reinig dan de brander en de ontstekingsbougie. Controleer ook of de deksel correct is geplaatst. Als het probleem aanhoudt, sluit dan het gas af en neem contact op met de klantenservice.

Hoe activeer ik de kinderbeveiliging?

Druk op de toets voor de kinderbeveiliging. Het rode lampje gaat branden en de gastoevoer wordt afgesloten. Om te ontgrendelen, houdt u de toets ongeveer 4 seconden ingedrukt tot het lampje uitgaat.

Waarom knippert het rode lampje en hoe los ik dat op?

Een knipperend lampje duidt op een storing of veiligheidsuitschakeling (bijv. brander langer dan 4u aan). Zet alle knoppen in de 'uit'-stand om te ontgrendelen. Als het knipperen aanhoudt, tel dan het aantal pulsen (kort en lang) om de foutcode te identificeren en informeer de installateur.

Welke gastypes zijn compatibel met de HG4024PF30NL kookplaat?

Het apparaat kan werken op aardgas (G20, G25) of vloeibaar gas (G30, G31) afhankelijk van de versie. Controleer het typeplaatje voor het juiste gas. Een ombouw kan nodig zijn door een professional.

Hoe reinig ik de branders en de kookplaat?

Reinig de branders en roosters met een mild schoonmaakmiddel. Voor emaille gebruik een vloeibaar schuurmiddel of een synthetische spons. Voor RVS gebruik een speciaal product en volg de richting van de structuur. Vermijd schuurpoeders en groene sponzen. Droog de branders goed af voordat u ze terugplaatst.

Wat is het vermogen van de branders?

Het vermogen varieert per brander en gastype. Voorbeelden: hulpbrander: 0,70-0,95 kW; halfsnelbrander: 1,50-2,75 kW; snelbrander: 2,40-3,20 kW. Raadpleeg de technische tabel in de handleiding voor exacte waarden.

Kan ik pannen met een grote diameter op alle branders gebruiken?

De ideale diameter is 16 tot 28 cm. Pannen groter dan 24 cm moeten op de achterste brander worden geplaatst. Vermijd pannen kleiner dan 12 cm (instabiel) of groter dan 28 cm (oververhitting van de wanden).

Wat te doen bij overkoken of hardnekkige vlekken?

Reinig overkooksel onmiddellijk, vooral zure etenswaren (rode kool, rabarber). Voor hardnekkige vlekken op emaille gebruik een vloeibaar schuurmiddel. Voor RVS kan een speciale onderhoudsproduct nodig zijn. Dompel hete branderdeksels nooit in koud water.

Hoe kan ik energie besparen met de gaskookplaat?

Gebruik pannen met deksel (besparing 50% energie). Stel de vlam zo in dat deze onder de pan blijft. Kies de juiste brander voor de panmaat. Regelmatig onderhoud zorgt voor een optimaal rendement.

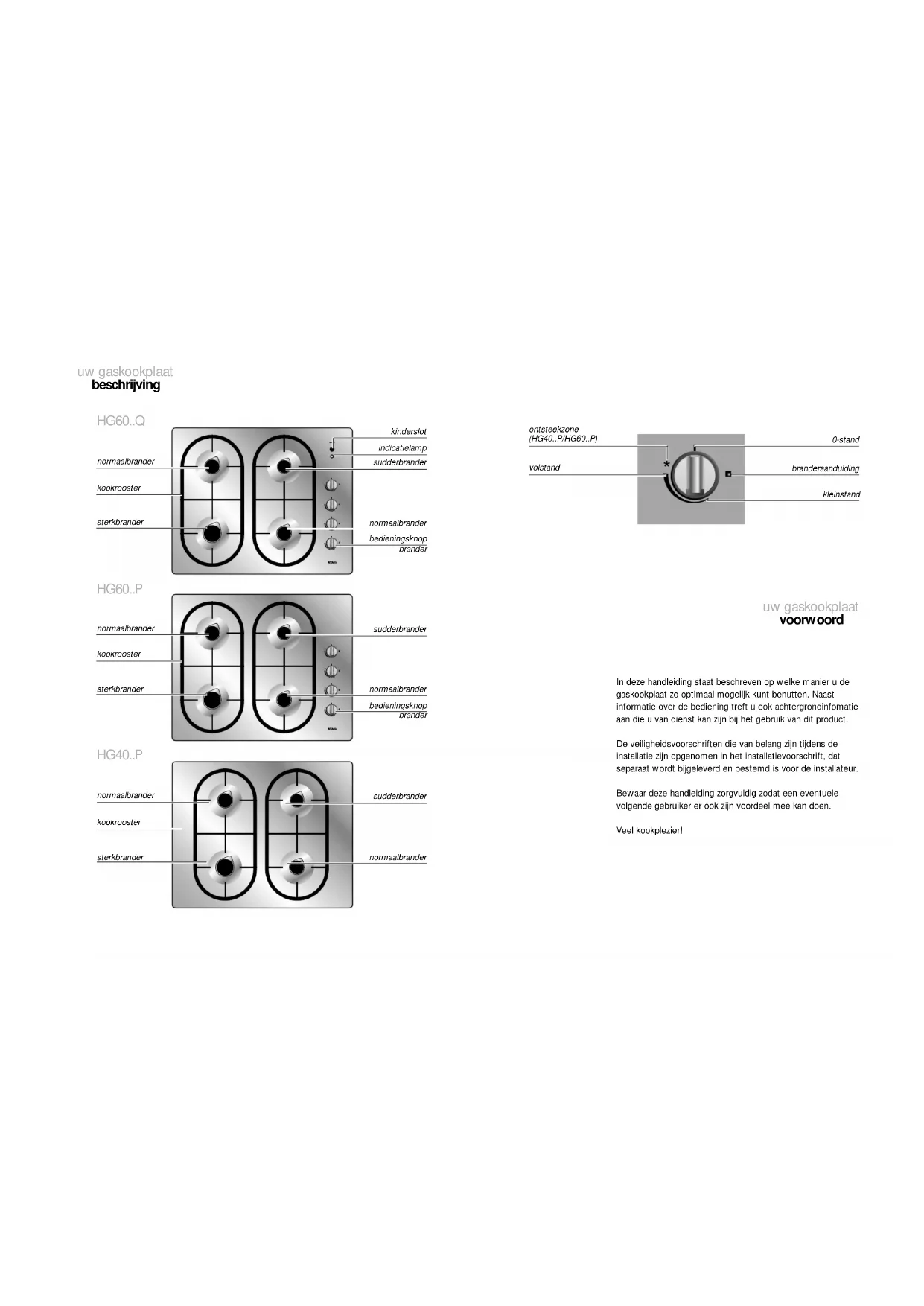

GEBRUIKSAANWIJZING HG4024PF30NL Atag

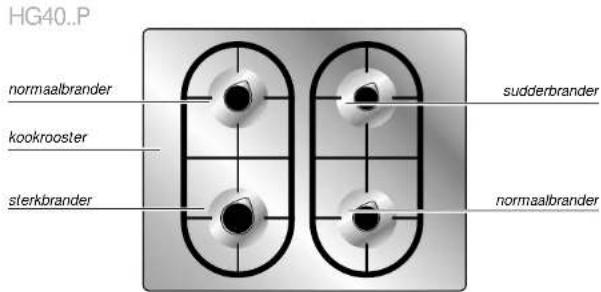

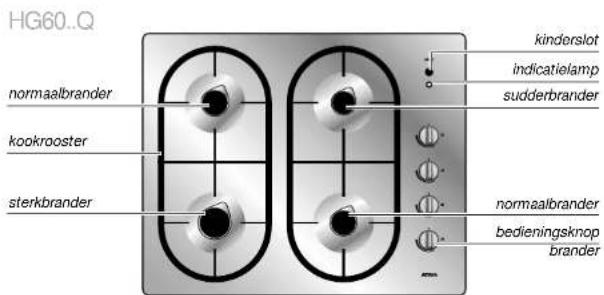

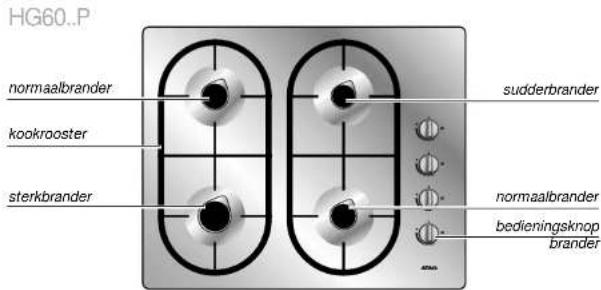

uw gaskookplaat beschrijving

uw gaskookplaat voorwoord

In deze handleiding staat beschreiben op welke manier u de gaskookplaat zo optimaal möglichk kunt benutten. Naast informatie over die bediening tref u ook achtergrundinformatie aan die u van diestn kan bij het gebruik van dit product.

De veilighdevsoorfschrten die van belongen zichtijdens de installmentaarigonomen in het installmentevoorschrift, dat separaat worden bijeleverend en bestem is voor de installateur.

Bewaar deze handleiding zorgvuldig zodat een eventuele. volgende gebruiker er ook zijn voordeel mee kan doeon.

uw gaskookplaat inleiding

Deze gaskooplaat van Atag is ontworpen voor de母公司 kookliefhebber. De ruime afstandussen de branders maakt het werken comfortabel.

De HG60..Q is voorzien van ionisatiebeveiliging. Deze beveiliging zorgtervoor dat de brander automatisch herontsteekt als de vlam dooft. Dankzij de in de knappen geintegreerde vkontontsteking ontstekt en bedient u de branders met een hand.

uw gaskookplaat inhoud

veiligheid

haar u op moet letten 4-5

bediening

aansteken en instellen 6-7

comfortabel koken

branders 8

paffen 9

onderhoud

reinigen 10

storingen

wat moet ik doe n als... 11

milieu aspecten

verpakking en toestel afvoeren 12

bijiage

haar u op moet letten

veilighheid

haar u op moet letten

algemeen

Controleer,voordat u het toestel installeert,of de gassoor en -druk overeenstemmen met de specificaties van het toestel.

Let er bij gelebruik van een metalen toevoerleiding op dat deze niet beschadigd of atgefneild kan worden.

Bij het gebruik van gaskookapparatuur ontstaarwme en vocht in de ruimte waar het toestel is geplaatst. Let op dat de ruimte voldoende worden geventileerd; houd naturulijke ventilatieopeningen open of installeer een mechanische ventilator (alzuiqkap).

Bij langdurig gebruik van de kookplaat kan extra ventilatie noodzakelijk zijn, bijvoorbeerd een open raam of een hogere stand van de ventilator (afzuigkap).

tijdens het gebruik

Dit kooktoestel is ontworpen voor huishoudelijk gebruik. Gebruik het alleen voor het bereiden van gerechten. Gebruik het toestel Niet voor het verwarmen van de keuken. Er zaan een vochtige atmosefer ontstaan.

Flamberen onder een afzuiŋkap is Niet toegestaan. Door de hoge vlammen kan brand ontstaan, ook bij een uitgeschakdele ventilator.

Tijdens en na het gebruik is het toestel warm. Houd hier rekening mee alskleine kinderen in de buurt van het toestel kurenkomen. Laat kleine kinderen Niet alleen bij een kooktosteel dat warm is.

let op!

De afstand:tussen een pan en een niet hillebestendige wand moet groter zich dan 2cm .Staat de pan dichterbij, dan kan dit tot verkleuren of vervormen van de wand leidon.

De vlambeveiliging (ionisatiebeveiliging) zorgt ervoor dat de gastoevoer stoot als de vlam doott.
Als de vlam dreigt te doven ontsteekt het toestel automatisch.

Indien u, na het koken, vergeet een ofeer branders uitt te zetten en deze langer dan vier uur lst branden, za de gastoevoer automatisch sluiten.

Het rode indicatielampje gaat knipperen.

Door nu alle bedieningsknoppen in de "uit"-positie te draaien, haalt u het toestel uit deze vergrendeling.

kinderslot HG60.Q

kinderslot

De kinderslot-beveiliging stopt de gastoevoer. De beveiliging voorkomt 'ongowenst' gebruik van het gaskoektoostel.

op slot

Druk op het kinderslotknopje.
Het rode indicatielampje gaat branden, de gasteoever is gesloten en het toestel reageert Niet meer op de bedieningsknuppen.

van het slot

U kunt这点bebeveiling uitschaken doar ca. 4 seconden het kinderslotknopje ingedrukt te houden. Het rode lampje doofn en de gastroevoer is weer geopeend.

bediening

aansteken en instellen

bediening

aansteken en instellen

aansteken H60.Q

1. Druk de bedieningsknop in en draai deze waar vol-open. De brander ontsteekt automatisch.

Ontsteekt de brander Niet binnen ± 10 seconden, dan worden de gastoeevoer afgesloten en doven alle branders. Het rode indicatielampje gaat knipperen. Draai alle bedieningsknuppen in de "uit"-stand en wacht tot het indicatielampje gedoofd is. Vervolgens probeert u het opnieuw.
Indien de brander uit waait ontsteekt deze automatisch opnieuw. Ontsteekt het toestel Niet binnen ca. 10 Seconden, wordt de gastoeevoer afgesloten en doven alle branders.
Controleer bij een Niet onstekende brander ook altd of: -de dop goed op de brander ligt; -de brander droog en schoon is.

installen

Tussen vol-open en de kleinstand is de brander traploos regelbaar.

aansteken HG60.P/HG40.P

1. Druk de bedieningsknop in.
2. Draai de bedienningsknop voorzichtig aan de ontsteekzone.

De brander ontsteekt.

1. Draai de bedieningsknop door maar de gewenste positie, nadat de brander ontstoken is.

Ontsteekt de brander Niet, controller dan of:

• de dop goed op de brander ligt;
• de brandier droog en schoon is.

installen

let op!

Tussen vol-open en dekleinstand is debrander traploos regelbaar.

U kunt de brander alleen ontsteken in de ontsteekzone.

comfortabel koken

branders

comfortabelkoken

pannen

sterkbrander

Bakken en braden, friluren en blancheren, doorkoken van groite hoeveelheden en roerbakken gaat het beste op de sterkbrender. Deze heeft het hoogste vermogen.
Let wel op de diameter van de pan. Het beste is een diameter:tussen 16 en 28 cm, alhoewel een pan van 12 cm ook op doze brandor past.

normaalbrander

De normalbrander is bij uitstek geschikt voor stoven en
stomen, koken van gemiddelde porties (ongeveer vier
personen) en het maken van een roux.
Let wel op de diameter van de pan. Het Beste is een
diameterCUS16en28cm,alhoewelen pan van 12cm
ook op de brander past.

suddenbrander

Sauzen bereiden, sudderen en doorkokenkest u het bestedoen op de sudderbrander. Op de vol-openstand is dezebrander groot genoog voor het doorkoken.

diameter

Gebruik het jusite formaat pannen.

Gebruik pannen met een maximale grotte van 28 cm voor de sudder-, sterk- en normaalbrander. Gebruik geen pannen met een Kleinere bodem diameter dan 12 cm.
Kleinere pannen staan niet stabeli: grotere pannen konnen oververhitting van wanden tot gevol hebben.

De punten van de vlam zich het heetst. Als vlammen om de pan—heen speloen gaat er veel warmte verloren. Om het gas zo effcient möglich te benutten kun t het Beste een pan met een groe diamer gebruiken.

tout goed

positie

De afstand:tussen een pan en een knop of een nicht hillebestendige wand moet groter zich dan 2 cm. Staat de pan dichterbij, dan kan dit tot verkleuren of cervormen van de knop of de wand leiden.

Plaats pannen met een diameter groter dan 24 cm bij voorkeur op de achterste brander.

deksel

Kook met het deksel op de pan. U bespaart dan lol 50% energie.

onderhoud reinigen

Regelmatig onderhoud direct na gebruik voorkomt dat overgekoekt voedse langl段时间 kan inwerken en hardnekkige, moeillij te verwijderen vlekken verroorzaakt.

Reining erst de bedieningsknuppen, branders en kookroosters en dan pas de vangschaal. Hiermee voorkomt u dat de planta tijdens het reinigen opnieuw vuil worden.

dagelijks

Voor de dagelijkse reiniging van uw gaskookplaatkest u het beste een mild reinigingsmiddel gebruken. Gebruik Niet teveel vocht, aangezien dit de brander of ventilatieopeningen kan binnendringen.

hardnekige vlekken op email

Hardnekke's vlekken Aunt u het Beste verwilderen met een vloeibaar reingingsminder of een kunststoff schuursponsje. Gebruin nooit schuurpoeders, agressieve reingingsminderelen en groene schuursponsjes.

hardnekige vlekken op roestvrijstaal

Hardnekke vlekken kunt u het beste verwijderen met een speciaal roestvrijstaal reinginingsmiddel. Poets alotid met de structuur van roestvrijstaal mee. Hiermee voorkomt u het ontstaan van glansplekken. Deze schades vallen niet onder de garantie. Als vlekken zich nicht laten verwijderen, de kookplaat schoonmakers met HG oven & grill reiniger. Behandel alotid de gehele lekbak om 'kleur'verschil te voorkomen. Steeds nabehandelen met een glans- of onderhoudsmiddel voor roestvrijstaal.

let op!

Overgekoole voedselresten direct verwijderen, met name van rode kool, apelmoes en rabber. Wanneer deze voedselrosten lang inwonken kan dit tot verkleuren liden.

Hete branderdoppen nooit onderdompelen in koud water. Door de sterke afkoeling kan het email beschadigd raken.

storingen wat moet ik doe n als...

Wanneer het toestel Niet goed werk, betekent dit Niet altdt dat het defect is. Probeer het eeuvel eerst zich te verhelpen. Bel de serviciedienst wanneer onderstaande adviezen nicht helpen.

Indien het lampje bij het kinderslot knippert duit dit op een storing. Tel het aanatl korte en ange pulsen. Foutcodes onder de tien worden aangegeven door een aanatl korte pulsen. Foutcodes hoger dan tien worden aangegeven door een ange puls gevolgd door een aanatl korte pulsen. Foutcodes hoger dan twintig worden aangegeven dor tvee ange pulsen gevolgd door een aanatl korte pulsen.

Bijoorbeeld twee large pulsen en drie korte pulsen geeft toutcode 23 aan. Schrijf het aanlalt pulsen op, zodat u deze toutcode aan de monteur kurz doorgenveen wanneer.Deze bij u komt.

storing	oorzaak	oplossing
Brander brandt of ontsteekt nicht good.	Brander vull of vogchtig.	Brander schoon en/of droog makeen.
	Branderdeksel niet juist op de brandier geplaatst.	Branderdeksel op de juiste wijze op de brandier plaatsen.
	De beluchtingsleuven aan dechterzijde van het toestel着眼 gabblokkaerd.	Maak de beluchtingsleuven vrij.
	Toestel niet geschikt voor de gebruekte gassoort.	Gevevensplaatje controeren en eventuele contact opnemen net service.
	De vlambveiliging heeft de gastroevoer gestopt.	Draai alle pediereningsknappen in de 0-standing en ontsteek de brandier opnieuw. Treedt deze fouc opnieuw op, controlleren dan of de brandierdekels op de juiste wijze op de branders geplaatst着眼 en ol de branders, ontsteekpen en ot ionisatiepen schoon en droog vrij.
De vontkontsteking vorkt, maar ontsteekt Niet.	Bougie vull.	Reing de bougie.
	Brander vull of vogchtig.	Brander schoon an/of droog makeen.
	Branderdeksel niet juist op de brandier geplaatst.	Branderdeksel op de juiste wijze op de brandier plaatsen.
	Gaskranen bijn niet geslottenijdens het inschakelen.	Sluit alle gaskranen en ontsteek het toestel opnieuw.
De branders doven plotseling.	Na een koortijd van vier uur doven de branders automatisch.	Sluit alle gaskranen en ontsteek het toestel opnieuw.

milieu aspecten

verpakking en toestel afvoeren

De verpakking van het toestel is recyclebaar. Gebruikt kuren bijn:

karton
polyethylenfolie (PE);
CFK-vrij polystyrene (PS-hardschuim).

Deze materialen op verantwoorde wije en conform de overheidsbepalingen afvoeren.

De overheid kan u ook informatie verschaffen over het op verantwoordere wijze afvoeren van afgedankte huishoudelijk apparaten.

bilage

De genoemde vermogens zijn nominale vermogens.

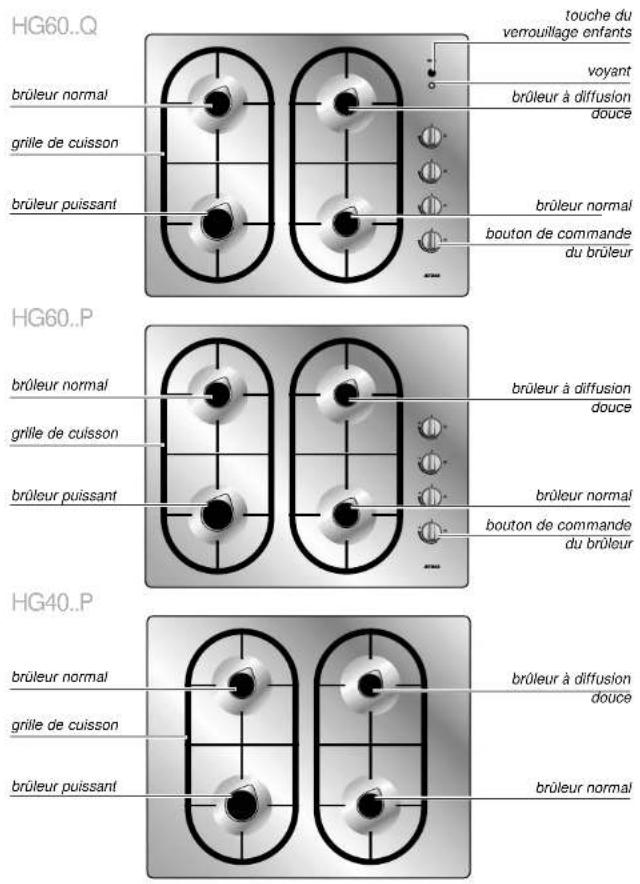

votreclaquedecuissonau gaz description
