GEBRUIKSAANWIJZING WS90211JM Atag

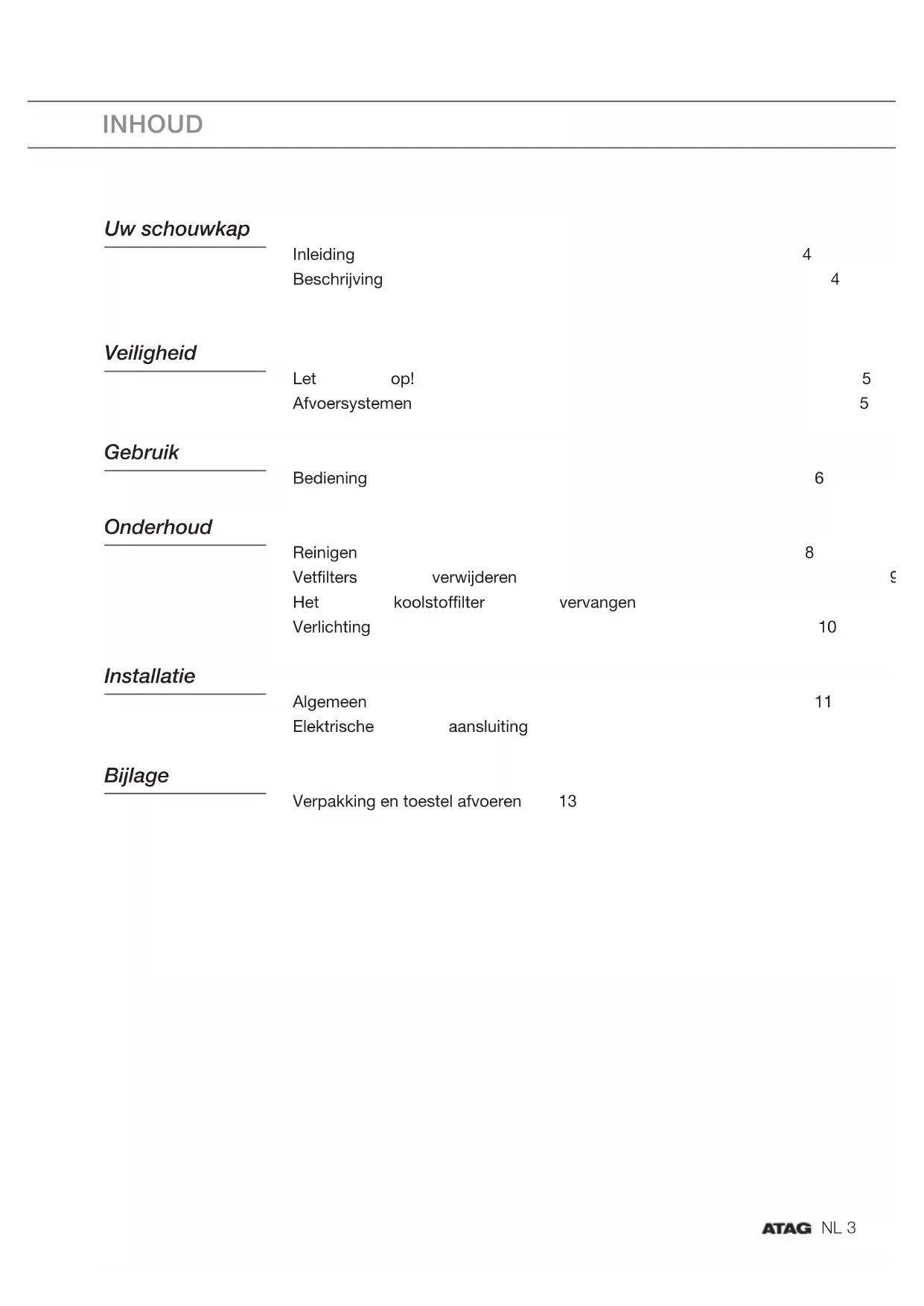

Handleiding Afzuigkap Notice d’utilisation Hotte cheminée Bedienungsanleitung Dunstabzugshaube Instructions for use Cooker hood WS90211JMNL Handleiding NL 3 - NL 13 FR Notice d’utilisation FR 3 - FR 13 DE Anleitung DE 3 - DE 13 EN Manual EN 3 - EN 13 Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used Belangrijk om te weten - Important à savoir Wissenswertes - Important information Tip - Conseil - Tipp - TipNL 3 INHOUD Uw schouwkap Inleiding 4 Beschrijving 4 Veiligheid Let op! 5 Afvoersystemen 5 Gebruik Bediening 6 Onderhoud Reinigen 8 Vetfilters verwijderen 9 Het koolstoffilter vervangen 9 Verlichting 10 Installatie Algemeen 11 Elektrische aansluiting 12 Bijlage Verpakking en toestel afvoeren 13NL 4 Inleiding Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen. Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden. Beschrijving PUSH

L1 Ventilatorstand 1 L2 Ventilatorstand 2 L3 Ventilatorstand 3 L4 Ventilatorstand 4 / intensiefstand Push Verlichting (op de draaischijf drukken) UW SCHOUWKAPNL 5 Lees voor gebruik eerst de separate veiligheidsinstructies. Afvoersystemen De afzuigkap kan, afhankelijk van het model, op twee manieren worden aangesloten:

1. Als afzuigkap op een afvoerkanaal.

De aangezogen en gefilterde kookdampen worden naar buiten afgevoerd. Dit is de beste manier!

2. Als recirculatie afzuigkap. De vetdeeltjes

en de geur uit de aangezogen kookdampen worden gefilterd. De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in de keuken. U moet dan wel een koolstoffilter plaatsen. Let op! Het koolstoffilter moet apart besteld worden. VEILIGHEIDNL 6 Bediening PUSH Afzuiging in- en uitschakelen Draai aan de draaischijf met de klok mee om de afzuigsnelheid aan te zetten en te verhogen. Draai tegen de klok in om de afzuigsnelheid te verminderen of uit te zetten. De verlichting in de rand gaat aan om de geselecteerde afzuigsnelheid aan te geven.

• L1 aan: snelheid 1 (minimum).

• L1+L2 aan: snelheid 2 (medium).

• L1+L2+L3 aan: snelheid 3 (maximum).

• L1+L2+L3+L4 knipperend aan: snelheid 4 (intensieve zuigkracht). Tijdsduur 5 minuten, na afloop schakelt de kap automatisch over op snelheid 2.

• L1+L2+L3+L4 uit: motor uit. Verlichting in- en uitschakelen Druk op de draaischijf om de verlichting in en uit te schakelen. GEBRUIK

L2L3 L4NL 7 GEBRUIK Filter verzadiging indicatiesysteem De afzuigkap is voorzien van een signaleringssysteem voor het onderhoud van de filters.

• Het vetfilter verzadiging indicatiesysteem is altijd actief.

• Het koolstoffilter verzadiging indicatiesysteem is standaard uitgeschakeld. Voer de onderstaande stappen uit om het koolstoffilter verzadiging indicatiesysteem in te schakelen:

• De afzuigkap uitzetten.

• De draaischijf langer dan 5 seconden indrukken. De verlichting in de rand gaat helemaal aan (knipperend) en er klinkt een geluidssignaal. Het koolstoffilter verzadiging indicatiesysteem is ingeschakeld. Voer de onderstaande stappen uit om het koolstoffilter verzadiging indicatiesysteem uit te schakelen:

• De afzuigkap uitzetten.

• De draaischijf langer dan 5 seconden indrukken. De verlichting in de rand van L1 en L2 gaat aan (knipperend) en er klinkt een geluidssignaal. Het koolstoffilter verzadiging indicatiesysteem is uitgeschakeld. Vetfilter verzadiging indicatie L1 + L2 gaan knipperen als er onderhoud aan het vetfilter moet worden uitgevoerd. Koolstoffilter verzadiging indicatie L3 + L4 gaan knipperen als er onderhoud aan het koolstoffilter moet worden uitgevoerd. Filter verzadiging indicatie resetten

• Zet na het onderhoud van de filters de afzuigkap aan.

• Druk langer dan 5 seconden op de draaischijf. Er klinkt een langdurig geluidssignaal ter bevestiging van de reset. Let op: in het geval van gelijktijdige signalering van beide filters (verzadigd vetfilter en verzadigd koolstoffilter), de reset handelingen twee keer herhalen.NL 8 Reinigen Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten. Gebruik geen alcohol! Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften. Afzuigkap Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft. Roestvrijstalen schouwkappen Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee. Metalen vetfilters Metalen filters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet. ONDERHOUDNL 9 Vetfilters Vetfilters verwijderen Schakel de netspanning uit! Neem de stekker uit het stop contact of zet de schakelaar in de meterkast op nul. Trek het vetfilter naar u toe en kantel het naar voren omlaag. Koolstoffilter Het koolstoffilter vervangen Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een afvoerkanaal. Demontage Verwijder het koolstoffilter door de draaisluitingen aan de voorzijde 90° te draaien. Neem het filter voorzichtig uit. Montage Haak het koolstoffilter eerst aan de achterzijde op het metalen lipje van de kap vast en borg vervolgens de voorzijde, met de twee draaisluitingen, door deze een kwartslag te draaien. Belangrijk:

• Het regenereerbare actieve koolstoffilter kan met de hand worden gewassen, of in de vaatwasser bij een maximumtemperatuur van 65 °C. De wasbeurt moet uitgevoerd worden zonder vaat en zonder vaatwasmiddel. Gebruik geen schoonmaakmiddelen!

• Verwijder overtollig water. Let op dat het filter niet beschadigd raakt.

• Laat het filter in de oven gedurende minstens 1 uur drogen bij een maximum temperatuur van 80 °C. Na uiterlijk 3 jaar (of wanneer het filter beschadigd is) moet het filter vervangen worden.

• Het is belangrijk dat de vetfilters en het regenereerbare actieve koolstoffilter goed droog zijn voordat u ze plaatst. ONDERHOUDNL 10 ONDERHOUD De werking:

• Bij toepassing van een koolstoffilter ontstaat er meer geluid dan bij het gebruik van de afzuigkap met een afvoer.

• De werking van het koolstoffilter is optimaal bij een lagere motorsnelheid. Vermijd daarom de boostfunctie. Draag zorg voor de juiste verwerking van het oude koolstoffilter, doe deze bij het restafval. Verlichting Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit lichtsysteem mag alleen vervangen worden door een erkend installateur. Vervang het niet zelf. De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte.NL 11 Algemeen De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften. Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 55 cm zijn.

• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).

• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.

• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.

• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).

• De aansluitpijp van de schouwkap heeft een diameter van 120 of 150 mm. Het beste is de afvoerpijp ook met deze diameter uit te voeren.

• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig. INSTALLATIENL 12 INSTALLATIE Aansluiting Elektrische aansluiting Dit apparaat is gefabriceerd in klasse I; dit betekent dat het op aarde aangesloten moet worden. Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRUIN = L fase BLAUW = N nul GROEN/GEEL = Aarde Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker. Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht. max 125 cmNL 13 BIJLAGE Afvoeren Verpakking en toestel afvoeren Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• CFK-vrij polystyreen (PS-hardschuim). Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren. Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen. Verklaring van conformiteit Wij verklaren hierbij dat onze producten voldoen aan de betreffende Europese richtlijnen, normen en voorschriften, alsook aan alle vereisten in de normen waarnaar wordt verwezen.NL 14FR 3 CONTENU Votre hotte cheminée Introduction 4 Description 4 Sécurité Recommandations 5 Système d’évacuation 5 Utilisation Commande 6 Entretien Nettoyage 8 Elimination des filtres 9 Remplacement des filtres à charbon 9 Éclairage 10 Installation Généralités 11 Connexion électrique 12 Annexe Mise au rebut de l’appareil et de l’emballage 13FR 4 Introduction Ce mode d’emploi offre une vue d’ensemble rapide de toutes les fonctions de l’appareil. Il contient des informations relatives aux consignes de sécurité et à l’entretien de l’appareil. Conservez ce mode d’emploi et le guide d’installation. Ils peuvent être utiles aux futurs utilisateurs de l’appareil. Vous pouvez trouver la version la plus récente de le mode d’emploi sur notre site Web. Description PUSH
