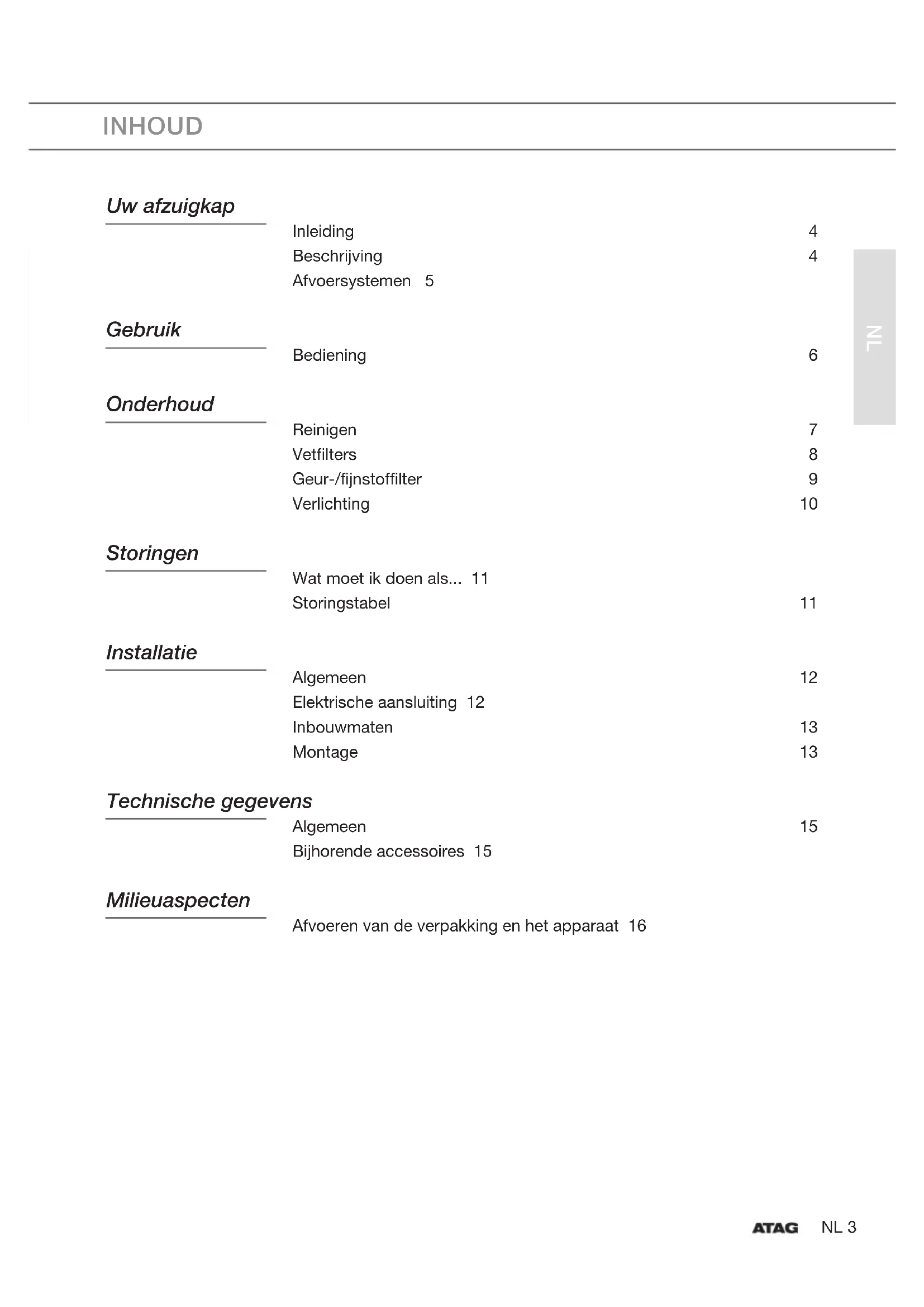

INHOUD Uw afzuigkap Inleiding 4 Beschrijving 4 Afvoersystemen 5 Gebruik Bediening 6 Onderhoud Reinigen 7 Vetfilters 8 Geur-/fijnstoffilter 9 Verlichting 10 Storingen Wat moet ik doen als... 11 Storingstabel 11 Installatie Algemeen 12 Elektrische aansluiting 12 Inbouwmaten 13 Montage 13 Technische gegevens Algemeen 15 Bijhorende accessoires 15 Milieuaspecten Afvoeren van de verpakking en het apparaat 16NL 4 Inleiding Gefeliciteerd met uw keuze voor dit toestel. In het ontwerp van dit product heeft eenvoudige bediening en optimale gebruiksvriendelijkheid centraal gestaan. In deze handleiding leest u hoe u dit toestel het best kunt gebruiken. Naast informatie over de bediening, vindt u hier ook achtergrondinformatie die u tijdens het gebruik van het toestel van pas kan komen. Lees eerst de separate veiligheidsinstructies voordat u het toestel gebruikt. Lees deze handleiding door voordat u het toestel in gebruik neemt, en berg de handleiding daarna veilig op voor toekomstig gebruik. Beschrijving WO602

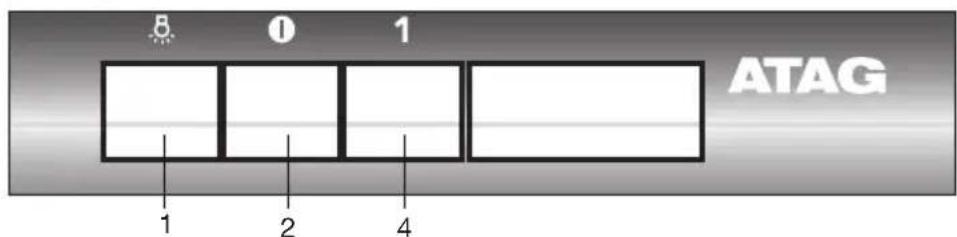

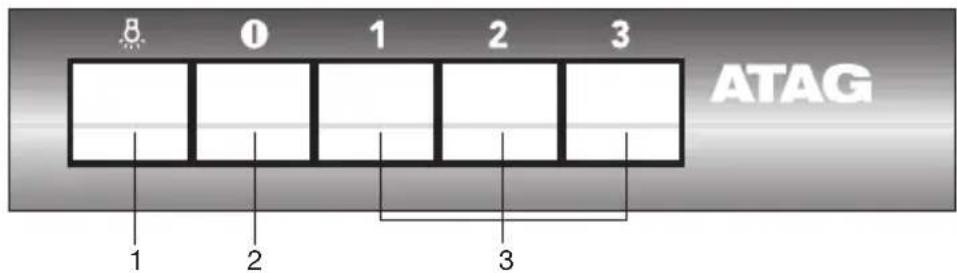

1. Verlichtingstoets

Dit toestel kan op twee manieren worden aangesloten.

1. Afvoer naar buiten.

De aangezogen kookluchten worden via een afvoerslang naar buiten afgevoerd. Zorg voor plaatsing van een afsluitklep in de afvoer om koude lucht via de afvoerslang te voorkomen. Dit toestel kan op deze manier vrijhangend aan de muur worden bevestigd, maar ook onder een kast worden gemonteerd.

2. Recirculatie toepassing.

In deze toepassing wordt de kooklucht niet naar buiten afgevoerd. Vervuilde kooklucht wordt gefilterd en in de keuken teruggeblazen. Hiervoor is een extra geur-/fijnstoffilter nodig die regelmatig dient te worden vervangen voor een optimale werking. Let op! Het geur-/fijnstoffilter moet apart besteld worden. WO62

Dit toestel is een motorloze afzuigkap en is alléén geschikt voor montage op een centraal mechanisch ventilatiesysteem. Door de klep te openen worden de kookluchten via het centrale systeem van de woning afgevoerd. UW AFZUIGKAPNL 6 Bediening

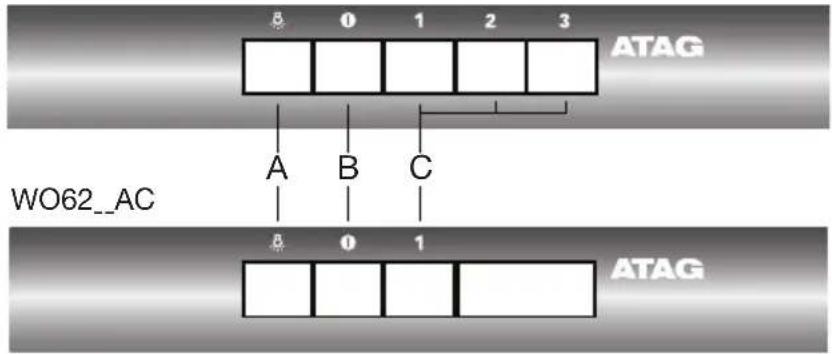

B C Ventilator in- en uitschakelen

1. Druk op ventilatortoets(en) ‘C’.

▷ De afzuigkap schakelt in op de gekozen stand 1, 2 of 3. ▷ Bij modellen geschikt voor een centraal afzuigsysteem wordt de elektrische klep geopend.

2. Druk op de uittoets ‘B’.

▷ De afzuigkap schakelt uit. ▷ Bij modellen geschikt voor een centraal afzuigsysteem wordt de elektrische klep gesloten. Verlichting in- en uitschakelen

1. Druk op de verlichtingstoets ‘A’.

▷ De verlichting gaat branden.

2. Druk nogmaals op de verlichtingstoets ‘A’.

▷ De verlichting gaat uit. GEBRUIKNL 7

Reinigen Let op! Maak, voor ieder onderhoud, eerst de afzuigkap spanningsloos door de stekker te verwijderen uit het stopcontact of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten. Gebruik geen alcohol! Attentie! Als u de aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften. Afzuigkap Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft. Roestvrijstalen schouwkappen Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee. Metalen vetfilters Metalen filters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, bij voorkeur met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet. ONDERHOUDNL 8 Vetfilters Regelmatig reinigen van de filters zorgt voor optimale prestaties en voorkomt afgifte van kookluchten wanneer het toestel niet in gebruik is. Reinig de vetfilters minimaal 1x per maand. Bij reiniging kunnen de aluminium delen van de filters dof worden door de gebruikte schoon- maakmiddelen, met name bij plaatsing in de vaatwasser. Dit is normaal. Filtercassette verwijderen

1. Schakel het toestel en de verlichting uit.

2. Druk het filter bij de uitsparing naar achteren en kantel de voorzijde

3. Verwijder het filter uit de kap.

• De filters kunnen eenvoudig met de hand worden gereinigd. Maak de filters schoon in een sopje met afwasmiddel en spoel ze af. Laat de filters daarna goed uitlekken en drogen voordat u ze terugplaatst.

• U kunt de filters eventueel ook in de vaatwasmachine reinigen. Laat de filters daarna goed uitlekken en drogen voordat u ze terugplaatst.

• De onderzijde van de afzuigkap kan schoongemaakt worden met een mild reinigingsmiddel en een vochtige doek. Filtercassette terugplaatsen Zorg ervoor dat de filters goed droog zijn voordat u de filters terugplaatst. Het filter moet met het sluitmechanisme naar voren geplaatst worden.

1. Open het sluitmechanisme. De nokjes aan de voorzijde van het filter

vallen hierdoor naar binnen. Houd bij het plaatsen van de filters het sluitmechanisme in deze positie.

2. Druk de nokjes aan de achterzijde van het filter in de daarvoor

bestemde openingen aan de achterzijde van de afzuigkap.

3. Kantel het filter naar boven.

4. Laat het sluitmechanisme los. De nokjes aan de voorzijde van

het filter komen naar buiten en vallen in de daarvoor bestemde openingen aan de voorzijde van de afzuigkap. ONDERHOUD

Geur-/fijnstoffilter Plaatsen en vervangen van het filter in de filterbox

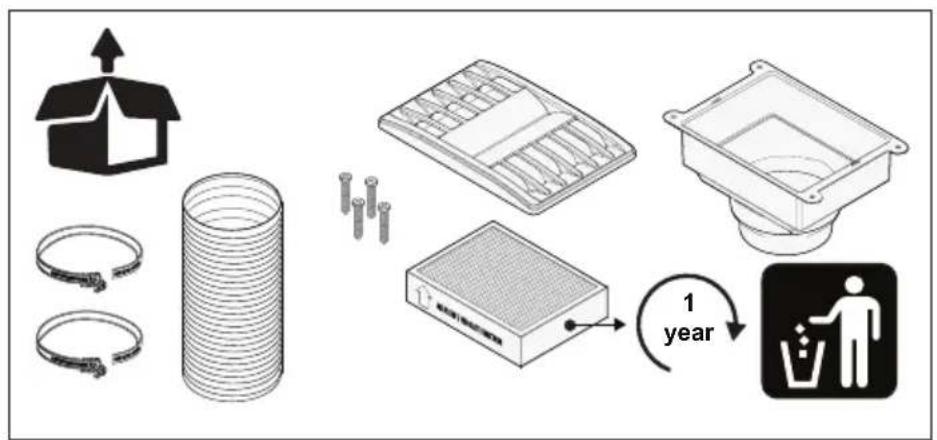

• Wanneer het toestel als recirculatie afzuigkap wordt gebruikt, maakt u gebruik van de separate filterbox HR0001 die in de bovenkast wordt ingebouwd.

• Met de filterbox levert uw afzuigkap een optimale prestatie. Het toegepaste filter reinigt kookdampen van geuren en fijnstof.

• U hoeft het filter slechts jaarlijks te vervangen.

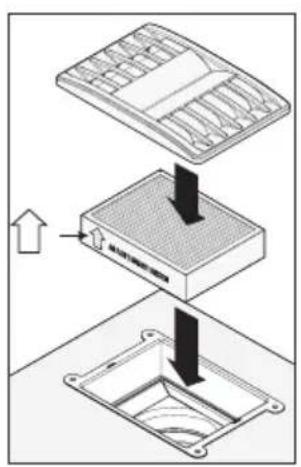

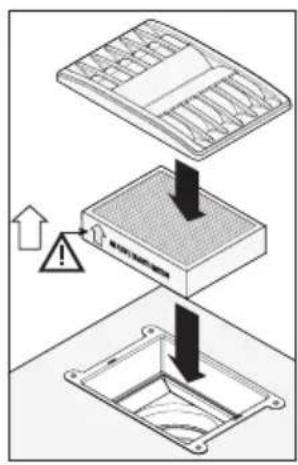

1. Verwijder het afdekrooster door er voorzichtig aan te trekken.

2. Neem het oude filter uit de box.

3. Plaats het nieuwe filter in de box. Let hierbij op de pijl die op de

zijkant staat. Dit is de richting van de luchtstroom.

4. Plaats het afdekrooster terug op de filterhouder.

Alternatief: Plaatsen en vervangen van een intern geur-/ fijnstoffilter

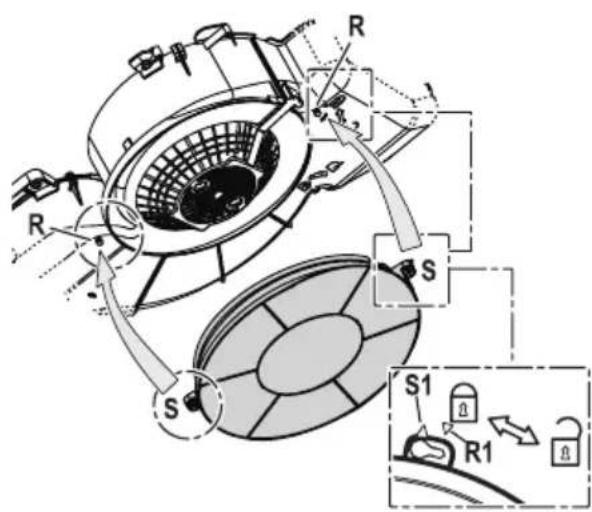

• Indien het toestel niet onder een bovenkast is gemonteerd maar vrijhangend op een muur en niet naar buiten kan afvoeren, zult u als alternatief een intern filter dienen te plaatsen om de kookgeur te neutraliseren.

• Let op: deze toepassing zorgt voor een sterke toename van geluid en zorgt voor significante prestatievermindering van het toestel.

• Het interne filter dient elke 3 maanden vervangen te worden omdat deze eerder verzadigd raakt. ONDERHOUD Plaatsen en vervangen van het filter in de startset HR0001

• Wanneer het toestel onder een bovenkast is gemonteerd en als recirculatie afzuigkap wordt gebruikt, maakt u gebruik van de startset HR0001 inclusief fijnstoffilter, die in de bovenkast wordt ingebouwd.

• Met deze startset levert uw afzuigkap een optimale prestatie. Het toegepaste filter reinigt kookdampen van geuren en fijnstof.

• U hoeft het filter slechts jaarlijks te vervangen.

1. Verwijder het afdekrooster door er voorzichtig aan te trekken.

2. Neem het oude filter uit de box.

3. Plaats het nieuwe filter in de box. Let hierbij op de pijl die op de

zijkant staat. Dit is de richting van de luchtstroom.

4. Plaats het afdekrooster terug op de filterhouder.NL 10

• De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfilters worden schoongemaakt.

• De toegepaste geurfilters zijn voor eenmalig gebruik en dienen via het restafval te worden afgevoerd. Verlichting Lampen vervangen De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte. Let op! Maak het toestel spanningsloos door de stekker uit het stopcontact te verwijderen voordat het lampje vervangen wordt. Schroef het lampje uit de fitting en vervang deze door een lamp met hetzelfde wattage en uitvoering. Lamp Vermogen (W) Fitting Voltage (V) Afmeting (mm) ILCOS Code 3 E14 220-240 102 x 35 DRBB/C-3-220- 240-E14-35/102 ONDERHOUDNL 11

STORINGEN Wat moet ik doen als... Wanneer het toestel niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het euvel eerst zelf te verhelpen. Bel de servicedienst wanneer onderstaande adviezen niet helpen. Let op! Maak het toestel spanningsloos voordat met reparatie wordt gestart. Bij voorkeur door de stekker uit het stopcontact te halen. Storingstabel Symptoom Mogelijke oorzaak Oplossing Verlichting brandt niet. LED lamp defect. Vervang de lamp. Zie hoofdstuk ‘Verlichting’. Afzuigkap maakt lawaai. Afvoer te lang of te veel bochten in het kanaal. Verander het afvoerkanaal (zie hoofdstuk installatie). Klep defect. Bel de servicedienst. Interne geur-/fijnstoffilters geplaatst. Gebruik voor recirculatie bij voorkeur de startset HR0001. Geen afzuiging. Klep of bediening defect. Bel de servicedienst. Aansluitsnoer defect. Bel de servicedienst. Vetfilters verstopt. Reinig de vetfilters regelmatig.NL 12 INSTALLATIE Algemeen

• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).

• Wij adviseren een zo ruim mogelijk afvoerkanaal te plaatsen. Een kleinere diameter heeft een lagere afzuigcapaciteit en een hoger geluidsniveau tot gevolg.

• Een bocht geeft weerstand. Zorg ervoor dat het kanaal vloeiend verloopt en zo min mogelijk bochten heeft. Trek de flexibele pijp zover mogelijk uit. Controleer voordat u met boren begint of er geen installatieleidingen aanwezig zijn.

• De afvoer heeft een diameter van 125 mm. Het beste is de afvoerpijp ook met deze diameter uit te voeren. Let op! Zorg voor voldoende aanvoer van verse lucht, wanneer een afzuigkap en een warmtebron (bijvoorbeeld een gasfornuis) die lucht uit dezelfde ruimte gebruiken, tegelijk zijn ingeschakeld. De maximaal toegestane onderdruk bedraagt 4Pa. Elektrische aansluiting Na montage van de afzuigkap moet de stekker bereikbaar blijven, of moet de afzuigkap door middel van een dubbelpolige schakelaar met contactopeningen van 3 mm spanningsloos te maken zijn. Let op! Let er bij het aansluiten van de elektrische verbindingen op dat het voltage en de frequentie overeenkomen met de op het gegevensplaatje aangegeven waarden. Wanneer het aansluitsnoer beschadigd is moet het vervangen worden door de service-afdeling van de fabrikant, of gelijkwaardig gekwalificeerde personen, om gevaarlijke situaties te voorkomen.NL 13

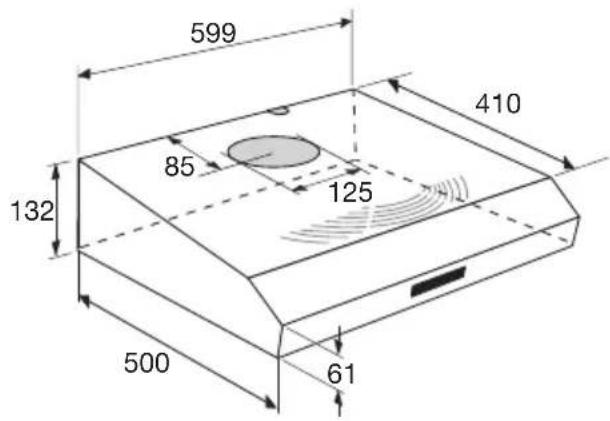

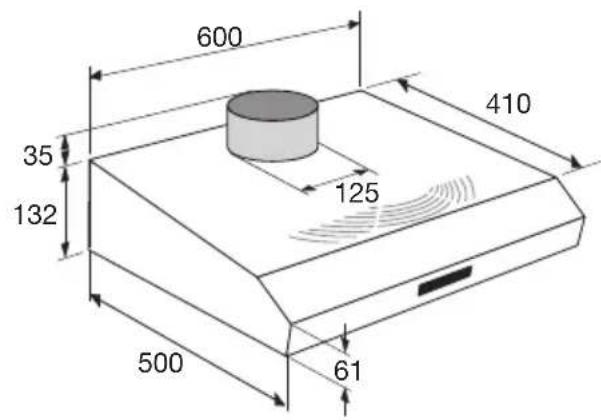

Benodigde vrije ruimte De afstand tussen de onderzijde van de afzuigkap en de kookplaat moet minimaal 550 mm bedragen. Bij gaskookplaten moet deze afstand minimaal 650 mm bedragen. Montage Onder een keukenkastje

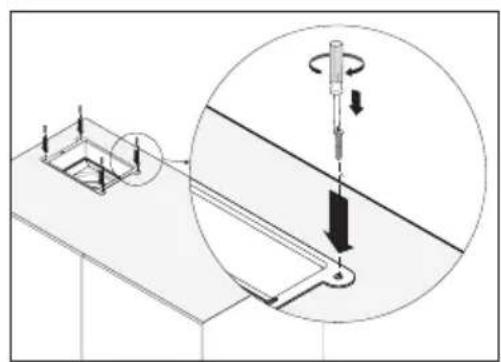

1. Teken – door de kap heen – de 4 bevestigingsgaten (A), het gat

voor het aansluitsnoer (C) en het gat voor de afvoer (D) aan de onderkant van het keukenkastje af.

3. Trek het aansluitsnoer door het bijbehorende gat naar boven en

duw de afvoermond door de opening.

4. Hang de kap, door de bodem van het keukenkastje heen, aan de

4 bevestigingsschroeven. Draai de schroeven vast.

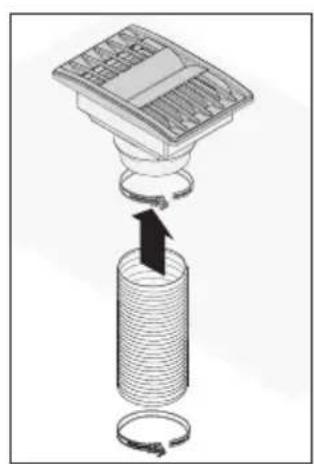

5. Sluit de afvoerpijp aan op de afvoermond.

DNL 14 INSTALLATIE Montage van de HR0001 startset voor recirculatie

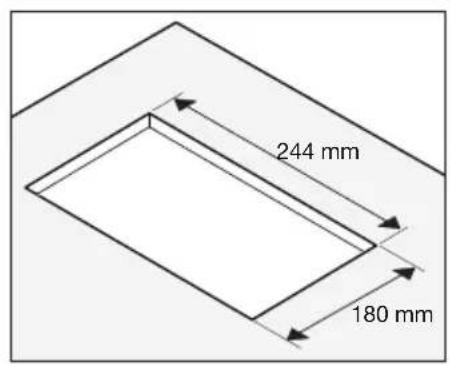

year >150mm 244 mm 180 mm Let op! De schakelaar voor recirculatie op de motor NIET omzetten; de uitblaas blijf naar boven.NL 15

1. Verwijder de filters uit de afzuigkap.

2. Houd de kap tegen de muur.

3. Teken – door de kap heen – de bevestigingsgaten (A) en het gat

om de kap te borgen (B) af.

4. Boor de gaten en duw de bijgeleverde pluggen in de gaten.

5. Draai de schroeven in de 2 bevestigingsgaten (A).

Let op: draai de schroeven zover in dat ze nog 1 cm uit de muur steken.

6. Hang de kap op aan de 2 bevestigingsschroeven.

7. Draai de bevestigingsschroeven vast.

8. Draai de borgschroef vast.

9. Sluit de afvoerpijp aan op de afvoermond.

Voor recirculatie Om de luchtstroom via het rooster aan de voorkant uit te blazen: plaats de afdekplaat aan bovenzijde en zet de interne schakelaar op de motor om naar de recirculatiestand. Algemeen Dit toestel voldoet aan de geldende CE-richtlijnen. Type WO62

Aansluitspanning 230 V AC - 50 Hz 230 V AC - 50 Hz Aansluitwaarde zie gegevensplaatje zie gegevensplaatje Afmetingen (bxhxd) 600 x 132 x 510 mm 600 x 132 x 510 mm Bijhorende accessoires

• HR0001 Startset met aansluitmateriaal voor recirculatie inclusief filter voor geur-/fijnstof.

• HF3001 Geur-/fijnstoffilter voor toepassing in de startset (jaarlijks vervangen). Alternatief (uitsluitend bij plaatsing vrij op de muur)

• ACC926 Intern geurfilter (elke 3 maanden vervangen). Scan de QR code voor het bestellen van bovenstaande accessoires voor uw toestel.

BNL 16 MILIEUASPECTEN Afvoeren van het toestel en de verpakking Dit toestel is gemaakt van duurzame materialen. Het toestel moet aan het einde van zijn levensduur op verantwoorde wijze worden afgedankt. Informeer bij de plaatselijke autoriteiten hoe u dit kunt doen. De verpakking van het toestel is recyclebaar. Mogelijk zijn de volgende materialen gebruikt:

• polyethyleenfolie (PE). Deze materialen dient u op verantwoorde wijze en conform de overheidsbepalingen af te voeren. Waarschuwing! Laat kinderen nooit met het verpakkingsmateriaal spelen vanwege het gevaar van verwonding of verstikking. Bewaar het verpakkingsmateriaal op een veilige plaats of voer het af op een milieuvriendelijke manier. Het toestel is gemarkeerd met een vuilnisbaksymbool met een kruis erdoor om u erop te wijzen dat elektrische huishoudelijke toestellen afzonderlijk moeten worden afgedankt. Dit houdt in dat het toestel aan het einde van zijn levensduur niet met het gewone huisvuil mag worden meegegeven. Het toestel moet naar een speciale gemeentelijke afvalverwerkingslocatie voor gescheiden afval worden gebracht of naar een dealer die deze service verleent. Negatieve gevolgen voor mens en milieu worden voorkomen door huishoudelijke toestellen apart in te zamelen en op de juiste wijze af te danken. Dit zorgt ervoor dat de materialen waaruit het toestel bestaat, kunnen worden teruggewonnen en aanzienlijke besparingen op energie en grondstoffen kunnen worden gerealiseerd. Verklaring van conformiteit Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese richtlijnen, verordeningen en voorschriften, evenals aan de eisen die staan beschreven in de normen waarnaar wordt verwezen.FR 3
