BEDIENUNGSANLEITUNG WO60211BM Atag

INSTALLATIE / TECHNISCHE GEGEVENS

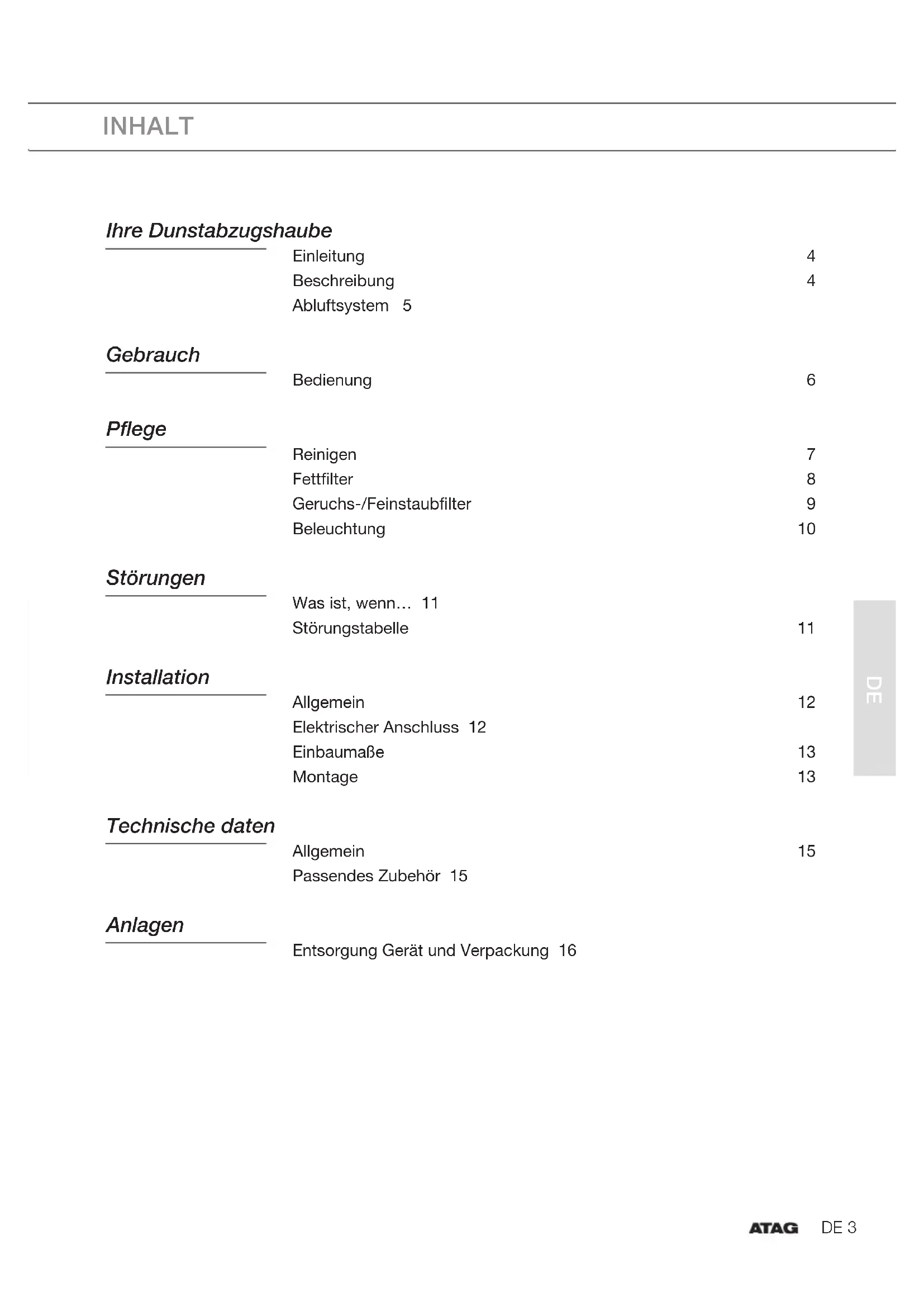

INHALT Ihre Dunstabzugshaube Einleitung 4 Beschreibung 4 Abluftsystem 5 Gebrauch Bedienung 6 Pflege Reinigen 7 Fettfilter 8 Geruchs-/Feinstaubfilter 9 Beleuchtung 10 Störungen Was ist, wenn… 11 Störungstabelle 11 Installation Allgemein 12 Elektrischer Anschluss 12 Einbaumaße 13 Montage 13 Technische daten Allgemein 15 Passendes Zubehör 15 Anlagen Entsorgung Gerät und Verpackung 16DE 4 Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Geräts! Bei der Entwicklung dieses Produkts stand optimale Benutzerfreundlichkeit im Mittelpunkt. In diesem Handbuch erfahren Sie, wie Sie Ihr Gerät optimal verwenden. Neben Informationen zur Bedienung finden Sie hier auch Hintergrundinformationen, die bei der Verwendung dieses Geräts nützlich sein können. Lesen Sie vor der Inbetriebnahme des Geräts die separaten Sicherheitshinweise. Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme sorgfältig durch, und heben Sie diese zum späteren Nachlesen gut auf. Beschreibung WO602

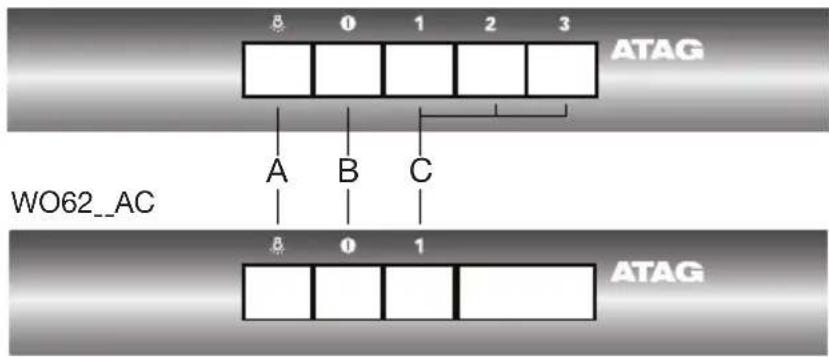

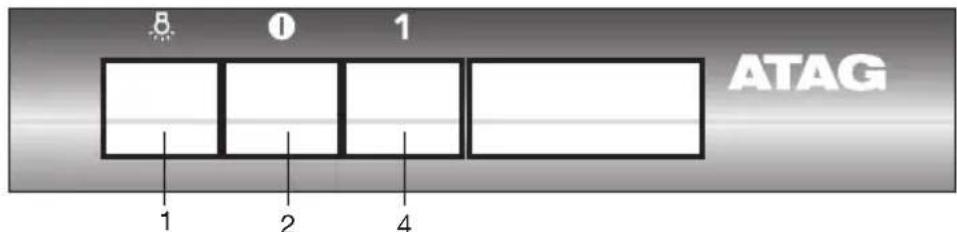

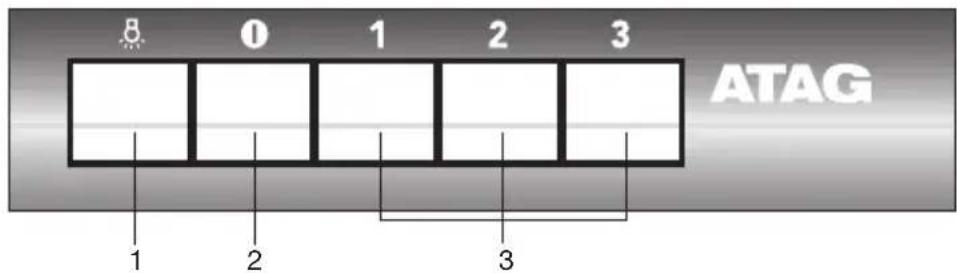

1. Taste für die Beleuchtung

2. Taste für Ausschalten

3. Gebläsetaste Ventilator

4. Gebläsetaste für Klappe

Dieses Gerät kann auf zwei Arten angeschlossen werden.

1. Abluft nach außen.

Die angesaugte Kochluft wird über einen Ablaufschlauch ins Freie abgeleitet. Achten Sie darauf, ein Absperrventil in den Abfluss einzubauen, damit keine kalte Luft durch den Abflussschlauch eindringen kann. Das Gerät kann auf diese Weise frei an die Wand gehängt oder unter einen Schrank montiert werden.

2. Anwendung mit Umluft.

Bei dieser Anwendung wird die Kochluft nicht nach außen abgeleitet. Die verunreinigte Kochluft wird gefiltert und in die Küche zurückgeblasen. Hierfür ist ein zusätzlicher Geruchs-/Feinstaubfilter erforderlich, der für einen optimalen Betrieb regelmäßig ausgetauscht werden sollte. Achtung! Der Geruchs-/Feinstaubfilter muss separat bestellt werden. WO62

Dieses Gerät ist eine motorlose Dunstabzugshaube und eignet sich nur für die Montage an einer zentralen mechanischen Lüftungsanlage. Durch Öffnen der Klappe wird die Kochluft über die zentrale Anlage des Hauses abgeführt. IHRE DUNSTABZUGSHAUBEDE 6 GEBRAUCH Bedienung

B C Gebläse ein- und ausschalten

1. Drücken Sie die Gebläsetaste(n) ‘C‘.

▷ Die Dunstabzugshaube schaltet sich auf Stufe 1, 2 oder 3 ein. ▷ Bei für ein zentrales Abzugsystem geeigneten Modellen wird die elektrische Klappe geöffnet.

2. Drücken Sie die Ausschalttaste ‘B‘.

▷ Die Dunstabzugshaube schaltet sich aus. ▷ Bei für ein zentrales Abzugsystem geeigneten Modellen wird die elektrische Klappe geschlossen. Beleuchtung ein- und ausschalten

1. Drücken Sie die Taste für die Beleuchtung ‘A‘.

▷ Die Beleuchtung ist eingeschaltet.

2. Drücken Sie die Taste ‘A‘ für die Beleuchtung erneut.

▷ Die Beleuchtung ist ausgeschaltet.DE 7

Reinigen Achtung! Machen Sie das Gerät vor jeder Wartung spannungsfrei, indem Sie den Stecker aus der Steckdose ziehen oder den Hauptschalter der Wohnung ausschalten. Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Keine Produkte verwenden, die Scheuermittel enthalten. Keinen alkohol verwenden! Achtung! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind. Dunstabzugshaube Die Dunstabzugshaube können Sie mit Seifenlauge und einem weichen Tuch reinigen, danach mit klarem Wasser nachspülen. Gebrauchen Sie keine agressiven Putzmittel, wie z. B. Soda. Der Lack der Dunstabzugshaube bleibt gut, wenn Sie ihn ab und zu mit Wachs einreiben. Rostfreie Hauben Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln behandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung des Edelstahls putzen. Fettfilter Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungs-anzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt), mit neutralen Reinigungsmitteln, vorzugsweise von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Setzen Sie die Fettfilter mit den Öffnungen nach unten in den Geschirrspüler, so dass das Wasser herauslaufen kann. Der Aluminiumfilter wird durch die Reinigungsmittel stumpf, das ist normal. PFLEGEDE 8 Fettfilter Die regelmäßige Reinigung der Filter gewährleistet eine optimale Leistung und verhindert die Freisetzung von Kochgerüchen, wenn das Gerät nicht in Gebrauch ist. Reinigen Sie die Fettfilter mindestens 1x monatlich. Bei der Reinigung können Aluminiumteile der Filter durch die benutzten Reinigungsmittel glanzlos werden, besonders dann, wenn sie im Geschirrspüler ausgewaschen werden. Das ist normal. Filterkassette herausnehmen

1. Schalten Sie das Gerät und die Beleuchtung aus.

2. Drücken Sie den Filter bei der Aussparung nach hinten und klappen

Sie die Vorderseite herunter.

3. Nehmen Sie den Filter aus der Haube heraus.

• Die Filter können leicht von Hand gereinigt werden. Reinigen Sie die Filter in einer Spüllauge und spülen Sie diese dann ab. Lassen Sie die Filter anschließend abtropfen und gründlich trocknen, bevor Sie sie wieder einsetzen.

• Sie können die Filter bei Bedarf auch in der Spülmaschine reinigen. Lassen Sie die Filter anschließend abtropfen und gründlich trocknen, bevor Sie sie wieder einsetzen.

• Die Unterseite der Dunstabzugshaube kann mit einem milden Reinigungsmittel und einem feuchten Tuch gereinigt werden. Filterkassette wieder einsetzen Vergewissern Sie sich, dass die Filter gründlich trocken sind, bevor Sie sie wieder einsetzen. Der Filter ist mit dem Schließmechanismus nach vorne einzusetzen.

1. Öffnen Sie den Schließmechanismus. Die Stifte an der Vorderseite

des Filters gleiten dadurch nach innen. Halten Sie beim Einsetzen des Filters den Schließmechanismus in dieser Position.

2. Drücken Sie die Stifte an der Rückseite des Filters in die dafür

bestimmten Öffnungen an der Rückseite der Dunstabzugshaube.

3. Klappen Sie den Filter nach oben.

4. Lassen Sie den Schließmechanismus los. Die Stifte an der

Vorderseite des Filters kommen heraus und gleiten in die dafür bestimmten Öffnungen an der Vorderseite der Dunstabzugshaube. PFLEGE

PFLEGE Geruchs-/Feinstaubfilter Einsetzen und Auswechseln des Filters in den Filterkasten

• Wenn das Gerät als Umluft-Dunstabzugshaube verwendet wird, verwenden Sie den separaten Filterkasten HR0001, der im Oberschrank installiert wird.

• Mit dem Filterkasten liefert Ihre Dunstabzugshaube eine optimale Leistung. Der verwendete Filter reinigt die Kochdünste von Gerüchen und Feinstaub.

• Sie brauchen den Filter nur einmal im Jahr zu wechseln.

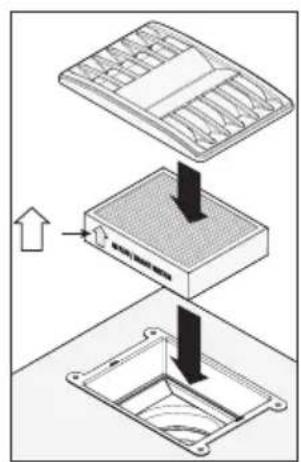

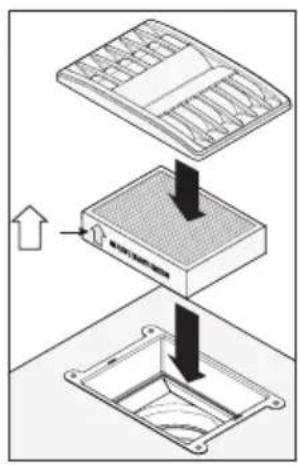

1. Entfernen Sie das Abdeckgitter, indem Sie es vorsichtig

2. Nehmen Sie den alten Filter aus dem Kasten heraus.

3. Setzen Sie den neuen Filter in den Kasten ein. Achten Sie dabei auf

den Pfeil an der Seite. Dieser zeigt die Richtung des Luftstroms an.

4. Setzen Sie das Abdeckgitter wieder auf den Filterhalter.

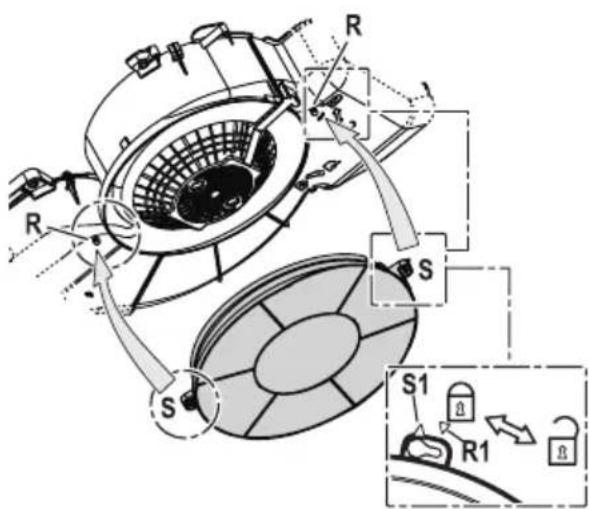

Alternativ: Einsetzen und Auswechseln eines internen Geruchs-/ Feinstaubfilters

• Wenn das Gerät nicht unter einem Hängeschrank montiert ist, sondern frei an der Wand hängt und nicht nach außen ablaufen kann, müssen Sie alternativ einen Innenfilter einsetzen, um Kochgerüche zu neutralisieren.

• Bitte beachten Sie, dass diese Anwendung einen starken Anstieg des Geräuschpegels verursacht und die Leistung des Geräts deutlich verringert.

• Das Innenfilter sollte alle 3 Monate ausgetauscht werden, da es schneller gesättigt ist. Einsetzen und Auswechseln des Filters im Starterset HR0001

• Wenn das Gerät unter einem Küchenschrank montiert ist und als Umluftabzug verwendet wird, verwenden Sie den Starterset HR0001 einschließlich Feinstaubfilter, das im Oberschrank installiert wird.

• Mit diesem Startsetset liefert Ihre Dunstabzugshaube eine optimale Leistung. Der verwendete Filter reinigt die Kochdünste von Gerüchen und Feinstaub.

• Sie brauchen den Filter nur einmal im Jahr zu wechseln.DE 10 Wichtig:

• Die Sättigung der Filter hängt von der Nutzungsintensität, den Kochmethoden und der Regelmäßigkeit ab, mit der die Fettfilter gereinigt werden.

• Die eingesetzten Geruchsfilter sind zum einmaligen Gebrauch bestimmt und sollten über den Restmüll entsorgt werden. Beleuchtung Lampen auswechseln Die Lampe in diesem Haushaltsgerät ist nur für die Beleuchtung dieses Geräts geeignet. Die Lampe ist nicht zur Raumbeleuchtung im Haushalt geeignet. Achtung! Trennen Sie das Gerät vom Stromnetz, indem Sie den Stecker aus der Steckdose ziehen, bevor Sie das Lämpchen austauschen. Drehen Sie die Lampe aus der Fassung und ersetzen Sie sie durch eine Lampe mit der gleichen Wattzahl. Lampe Leistung (W) Fassung Spannung (V) Maße (mm) ILCOS-Code 3 E14 220-240 102 x 35 DRBB/C-3-220- 240-E14-35/102 PFLEGEDE 11

Was ist, wenn… Wenn das Gerät nicht gut funktioniert, bedeutet dies nicht immer, dass es defekt ist. Versuchen Sie erst selbst Abhilfe zu schaffen. Rufen Sie den Kundendienst, wenn nachstehende Empfehlungen nicht helfen. Achtung Vor Beginn von Reparaturarbeiten ist das Gerät spannungslos zu machen. Vorzugsweise ziehen Sie den Netzstecker. Störungstabelle Störung Ursache Abhilfe Beleuchtung funktioniert nicht. Glühbirne defekt. Lampen auswechseln (Sehe ‘Beleuchtung’). Dunstabzugshaube macht Lärm. Abluftführung zu lang oder mit zu vielen Bögen im Kanal. Ändern Sie den Abluftkanal (siehe Installations- anweisung). Klappe defekt. Rufen Sie den Kundendienst. Interne Geruchs-/ Feinstaubfilter eingebaut. Bei Umluftbetrieb vorzugsweise die Starterset HR0001 verwenden. Keine Absaugung. Klappe oder Bedienung defekt. Rufen Sie den Kundendienst. Zuleitung defekt. Rufen Sie den Kundendienst. Die Fettfilter sind verstopft. Reinigen Sie die Fettfilter regelmäßig. STÖRUNGENDE 12 INSTALLATION Allgemein

• Wenn die Dunstabzugshaube an einen bestehenden Abluftkanal angeschlossen wird, dürfen auf diesem keine anderen Geräte angeschlossen sein, wie: Gasdurchlauferhitzer und Gasofen.

• Wir empfehlen, für einen möglichst großen Abluftkanal zu sorgen. Ein geringerer Durchmesser führt zu geringerer Absaugleistung und höherem Geräuschpegel.

• Ein Bogen sorgt für Widerstand. Sorgen Sie darum dafür, dass der Kanal möglichst gerade verlegt ist und möglichst wenig Bogen hat. Ziehen Sie das Flexrohr soweit wie möglich aus. Kontrollieren Sie vor dem Bohren, ob nicht Installationsleitungen vorhanden sind.

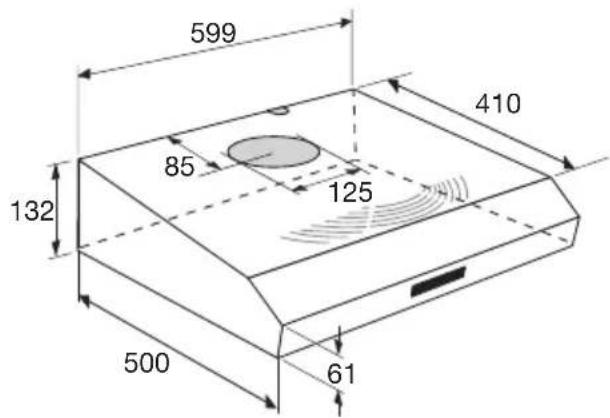

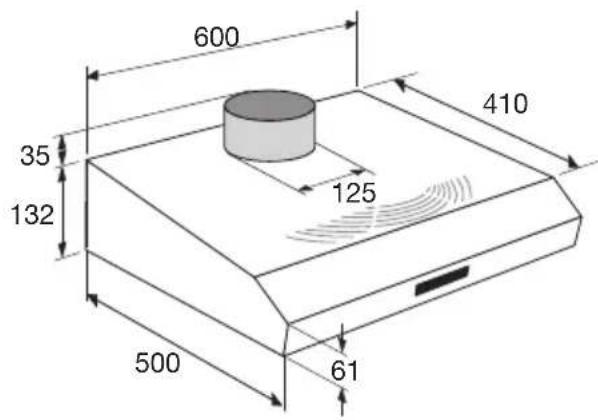

• Der Abluftstutzen hat einen Durchmesser von 125 mm. Vorzugsweise sollte das Abluftrohr auch diesen Durchmesser haben. Achtung: Sorgen Sie für genug Zufuhr von Frischluft, wenn eine gleichzeitig eingeschaltete Dunstabzugshaube und eine Heizquelle (z.B. Gasherd) die Luft aus dem gleichen Raum beziehen. Der höchstzulässige Unterdruck beträgt 4 Pa. Elektrischer Anschluss Nach Montage der Dunstabzugshaube muss der Stecker erreichbar sein oder muss es möglich sein, die Dunstabzugshaube mit einem zweipoligen Schalter mit Kontaktöffnungen von 3mm spannungslos zu machen. Achtung Achten Sie beim Anschluss der elektrischen Verbindungen darauf, dass die Spannung und Frequenz mit den Werten auf dem Typenschild übereinstimmen. Eine beschädigte Zuleitung muss vom Kundendienst des Herstellers oder gleichwertig qualifizierten Personen ausgetauscht werden, um Gefahren auszuschließen.DE 13

Erforderlicher Freiraum Der Abstand zwischen der Unterseite der Dunstabzugshaube und dem Kochfeld muss mindestens 550 mm betragen. Bei Gaskochmulden muss dieser Abstand mindestens 650 mm betragen. Montage Unter einem Küchenschrank

1. Markieren Sie- durch die Haube hindurch – die 4 Befestigungs-

löcher (A), das Loch für das Anschlusskabel (C) und das Loch für die Abluft (D) an der Unterseite des Küchenschranks.

2. Bohren Sie die Löcher.

3. Ziehen Sie das Anschlusskabel durch das dazugehörige Loch nach

oben und schieben Sie den Abluftstutzen durch die Öffnung.

4. Hängen Sie die Haube, durch den Boden des Küchenschranks

hindurch, an den 4 Befestigungs-schrauben auf. Ziehen Sie die Schrauben fest an.

5. Schließen Sie das Abluftrohr an den Abluftstutzen an.

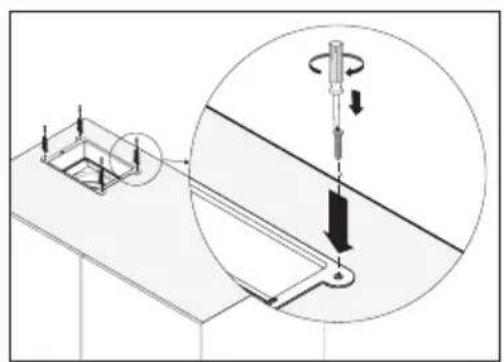

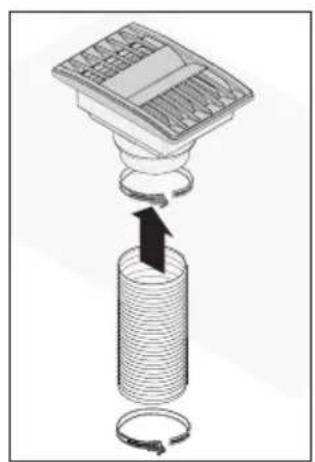

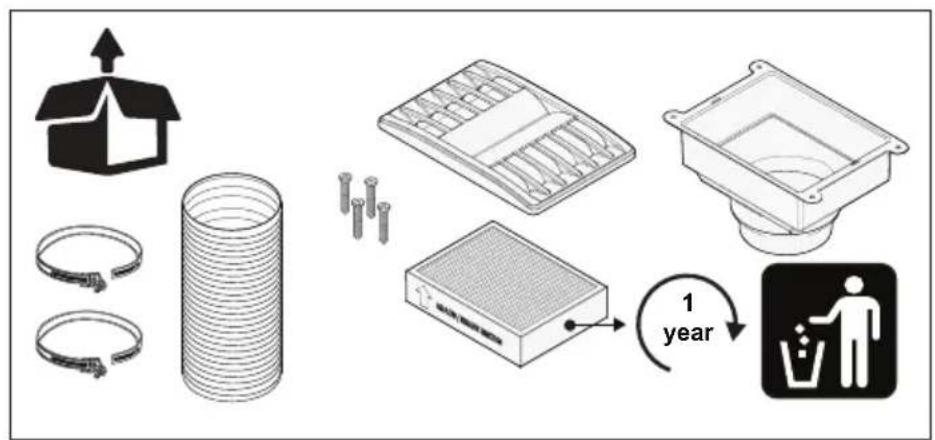

DDE 14 INSTALLATION Montage des HR0001 Startersets für Umluft

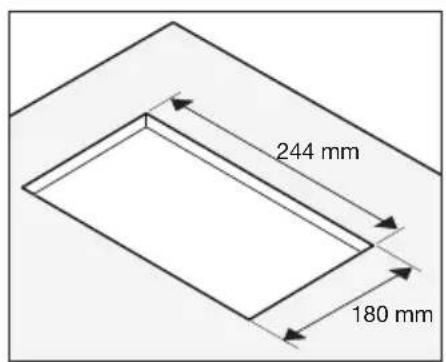

year >150mm 244 mm 180 mm Achtung! Den Umluftschalter am Motor NICHT umlegen; der Auslass bleibt nach oben gerichtet.DE 15

TECHNISCHE DATEN An der Wand

1. Nehmen Sie die Filter aus der Dunstabzugshaube heraus.

2. Halten Sie die Haube an die Wand.

3. Markieren Sie – durch die Kappe hindurch – die

Befestigungslöcher (A) und das Loch (B) zur Sicherung der Haube.

4. Bohren Sie die Löcher und schieben Sie die mitgelieferten Dübel in

5. Drehen Sie die Schrauben in die 2 Befestigungslöcher (A).

Achtung: Drehen Sie die Schrauben soweit ein, dass sie noch 1 cm aus der Wand herausragen.

6. Hängen Sie die Haube an den 2 Befestigungsschrauben auf.

7. Ziehen Sie die Befestigungsschrauben fest an.

8. Ziehen Sie die Sicherungsschraube fest an.

9. Schließen Sie das Abluftrohr an den Abluftstutzen an.

Für den Umluftbetrieb Zum Ausblasen des Luftstroms durch das Frontgitter: die Abdeckplatte oben anbringen und den internen Schalter am Motor auf Umluftbetrieb umlegen. Allgemein Dieses Gerät entspricht den geltenden CE-Richtlinien. Typ WO62

Anschlussspannung 230 V AC - 50 Hz 230 V AC - 50 Hz Anschlusswert siehe Typenschild siehe Typenschild Abmessungen (BxHxT) 600 x 132 x 510 mm 600 x 132 x 510 mm Passendes Zubehör

• HR0001 Starterset mit Anschlussmaterial für Rezirkulation einschließlich Filter für Geruch/Feinstaub.

• HF3001 Geruchs-/Feinstaubfilter zur Verwendung in den Starterset (jährlicher Austausch). Alternativ (nur bei Montage frei an der Wand)

• ACC926 Interner Geruchsfilter (wird alle 3 Monate ausgetauscht). Scannen Sie den QR-Code, um das oben genannte Zubehör für Ihr Gerät zu bestellen.

BDE 16 UMWELTSCHUTZ Entsorgung von Gerät und Verpackung Bei der Herstellung dieses Geräts wurden nachhaltige Materialien verwendet. Nach Ablauf seiner Nutzungsdauer muss das Gerät umweltgerecht entsorgt werden. Informationen zur Entsorgung er- halten Sie von den zuständigen Behörden. Die Verpackung des Geräts ist wiederverwertbar. Folgende Materialien können verwendet worden sein:

• Polyethylenfolie (PE). Diese Materialien sind umweltgerecht und nach den einschlägigen behördlichen Vorschriften zu entsorgen. Warnung! Lassen Sie Kinder aufgrund der Gefahr von Verletzungen oder Ersticken niemals mit Verpackungs-material spielen. Lagern Sie das Verpackungsmaterial sicher oder entsorgen Sie es umweltgerecht. Das Produkt ist mit einem durchgestrichenen Abfallcontainer gekenn- zeichnet. Mit diesem Symbol wird darauf hingewiesen, dass Haushalts- geräte separat entsorgt werden müssen. Das Gerät darf am Ende seiner Nutzungsdauer nicht über den normalen Hausmüll entsorgt werden. Geben Sie das Gerät bei einem kommunalen Abfallsammelpunkt oder bei Ihrem Händler ab. Durch die separate Abgabe von Haushaltsgeräten werden Umwelt-und Gesundheitsschäden vermieden. Die bei der Herstellung dieses Geräts verwendeten Materialien lassen sich wiederverwerten, wodurch sich erhebliche Mengen an Energie und Rohstoffen einsparen lassen. Konformitätserklärung Wir erklären hiermit, dass unsere Produkte den einschlägigen europäi- schen Richtlinien, Normen und Vorschriften entsprechen sowie sämtliche Normen einhalten, auf welche diese verweisen.EN 3
