GEBRUIKSAANWIJZING ES12292SAM Atag

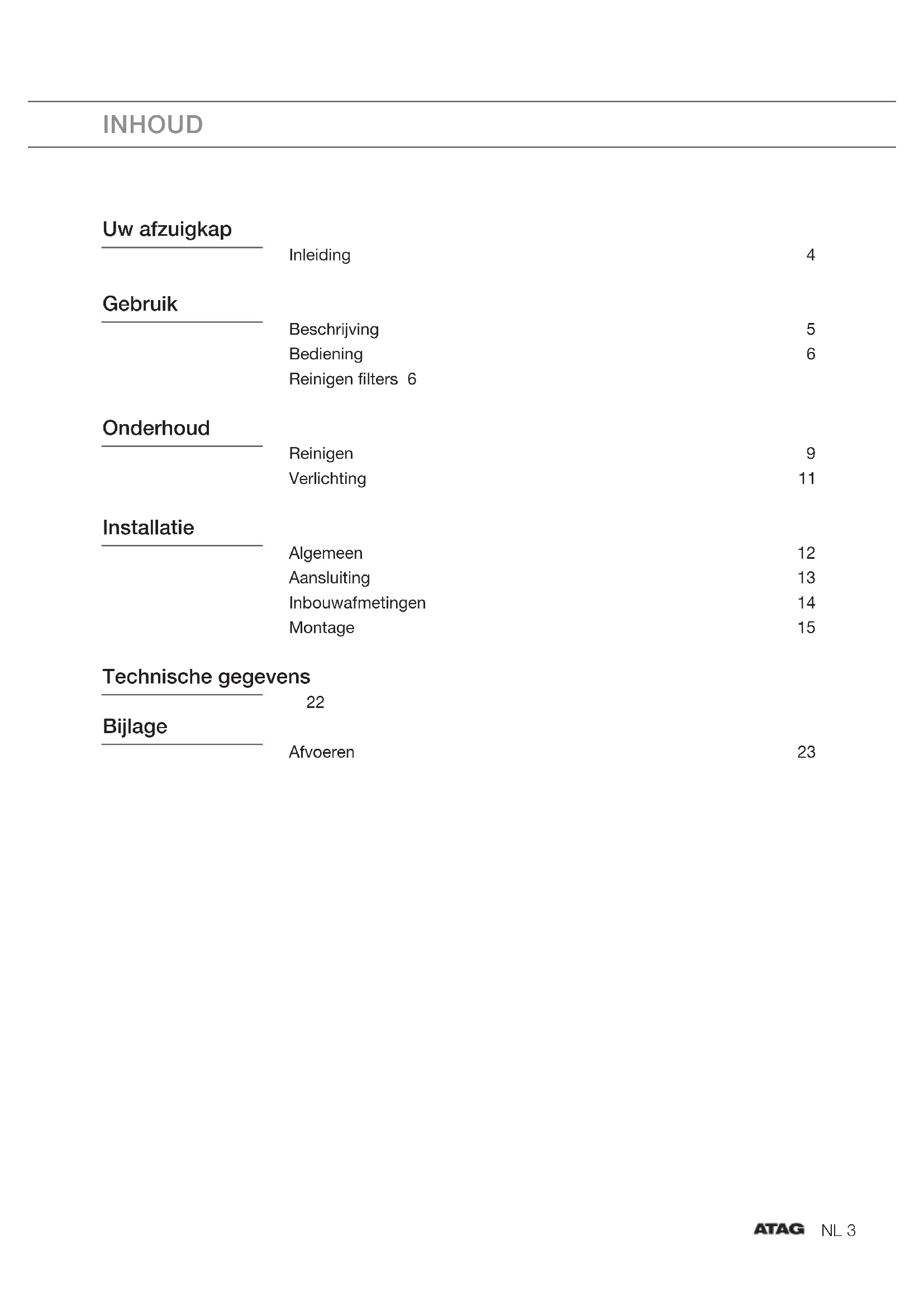

Bijlage Afvoeren 23NL 4 Inleiding Na het lezen van deze gebruiksaanwijzingen, zult u snel vertrouwd raken met alle mogelijkheden van dit apparaat. Lees de veiligheidsvoorschriften en hoe u het apparaat moet onderhouden. Bewaar de instructies voor installatie en gebruik. Dit kan nuttig zijn voor latere raadplegingen. Lees voor gebruik eerst de separate veiligheidsinstructies. Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden. UW AFZUIGKAPNL 5 GEBRUIK Beschrijving

1. In/uitschakelen en dimmen verlichting

2. Verlaging afzuigcapaciteit en uitschakelen

6. Signalering timerfunctie

7. Signalering ‘Clean Air’ functie

8. Inschakelen en verhoging afzuigcapaciteit

9. Inschakelen timerfunctie

• Voordat een functie geactiveerd of gedeactiveerd wordt, moet de motor en de verlichting uitgeschakeld zijn.

• Als u een afzuigkap met koolstoffilter heeft moet u de koolstoffilter- signalering activeren, zoals aangegeven in de paragraaf ‘Reinigen filters’. 1 2 3 4 5 6 7 8 9NL 6 GEBRUIK Bediening Afzuiging in- en uitschakelen

• Druk op de ‘+’ toets (8). De afzuigkap schakelt in op de laagste stand.

• Druk nogmaals op de ‘+’ toets (8) om een hogere afzuigstand in te stellen. Houd de ‘+’ toets (8) 2 seconden ingedrukt om direct de hoogste stand (boost) te kiezen (zie inschakelen intensiefstand). De afzuigstand is in te stellen tussen stand 1 en stand 5 of stand 9 (afhankelijk van het model).

• Druk op de ‘-’ toets (2) om een lagere stand te kiezen In de display (5) is de afzuigstand af te lezen.

• Als de afzuigcapaciteit op stand 1 is ingesteld, schakelt u met een korte druk op de ‘-’ toets (2) de afzuigkap uit.

• Druk gedurende minimaal 2 seconden op de ‘-’ toets (2) om de kap, ongeacht de afzuigstand, uit te schakelen. Aantal snelheden wijzigen (modellen met 9 snelheden) U kunt kiezen tussen 9 snelheden (standaard) of 5 snelheden.

• Druk gedurende minimaal 5 seconden op de ‘-’ toets (2) en ‘+’ toets (8). Bediening met 5 snelheden is geselecteerd. Druk nogmaals minimaal 5 seconden op de ‘-’ toets (2) en ‘+’ toets (8) om bediening met 9 snelheden te selecteren. Verlichting in- en uitschakelen

• Druk kort op de verlichtingstoets (1). De verlichting gaat op maximale sterkte branden.

• Houd de verlichtingstoets (1) ingedrukt om de verlichtingssterkte in te stellen.

• Schakel de verlichting uit door op de verlichtingstoets (1) te drukken. De verlichting veranderd van maximaal naar minimale sterkte en omgekeerd.NL 7 Inschakelen intensiefstand:

• Druk circa 2 seconden op de ‘+’ toets (8). De intensiefstand (stand ‘P’) is gedurende tien minuten (afhankelijk van het model) ingeschakeld. Tijdens deze periode knippert de display (5). Na deze periode wordt de oorspronkelijk ingestelde afzuigcapaciteit geactiveerd.

• Schakel de intensiefstand uit door kort op de ‘+’ (8) toets te drukken. Timer inschakelen

• Druk op de timertoets (9). De timer signalering (6) brandt De afzuigkap schakelt na 10 minuten automatisch uit.

• Schakel de timer functie uit met de ‘-’ toets ‘2’. Als de verlichting brandt wordt de sterkte na het aflopen van de timer automatisch 30-40% teruggeregeld. Let op! Als de intensiefstand is geselecteerd kunt u de timerfunctie niet activeren. Clean Air functie Met de Clean Air functie ververst u de lucht in de keuken gedurende maximaal 12 uur.

• Schakel de afzuigkap uit.

• Druk ongeveer 4 seconden op de timertoets (9). De afzuigkap schakelt automatisch gedurende ieder uur 10 minuten in op de laagste afzuigstand. Tijdens het afzuigen knippert de Clean air indicatie (7). Als de kap na 10 minuten uitschakelt blijft Clean Air indicatie (7) continu branden totdat de kap na 50 minuten weer inschakelt.

• Schakel de Clean Air functie tussentijds uit door op een willekeurige toets te drukken (behalve die van de verlichting). GEBRUIKNL 8 Reinigen filters Verzadiging vet- en koolstoffilters Wanneer de vetfilter indicatie (4) of de koolstoffilter indicatie (3) branden moeten de filters vervangen of gereinigd worden. Vetfilter Na 30 bedrijfsuren gaat de vetfilter indicatie (4) knipperen.

• Reinig dan de vetfilters.

• Reset het geheugen door onafgebroken op de ‘-’ toets (2) te drukken totdat de vetfilter indicatie (4) niet meer knippert. Koolstoffilter Na 120 bedrijfsuren gaat de koolstoffilter indicatie (3) knipperen.

• Reinig of vervang het koolstoffilter.

• Reset het geheugen door tegelijkertijd onafgebroken op de ‘-’ (2) en ‘+’ (8) toetsen te drukken, totdat de koolstoffilter indicatie (3) niet meer knippert. Koolstoffilter-indicatie inschakelen

• Druk tegelijkertijd onafgebroken op de ‘+’ toets (8) en de verlichtingstoets (1) totdat de koolstoffilter indicatie (3) twee keer knippert. De koolstoffilter indicatie is geactiveerd. Koolstoffilter-indicatie uitschakelen

• Druk tegelijkertijd onafgebroken op de ‘+’ toets (8) en de verlichtingstoets (1) totdat de koolstoffilter indicatie (3) 1 keer knippert. Koolstoffilter-indicatie is ingeschakeld:

• De koolstoffilter indicatie (3) licht gedurende 3 seconden op. Koolstoffilter-indicatie is uitgeschakeld:

• De koolstoffilter indicatie (3) knippert gedurende 3 seconden. GEBRUIKNL 9 Reinigen Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker uit het stopcontact te verwijderen of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel de binnenzijde als de buitenzijde (tenminste met dezelfde regelmaat als waarmee de vetfilters gereinigd worden).Gebruik geen producten die schuurmiddelen bevatten. Gebruik geen alcohol! Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Volg deze aanwijzingen beslist op! De fabrikant is niet aansprakelijk voor schade aan de kap of schade door brand die het gevolg is van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften. Afzuigkap Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft. Roestvrijstalen schouwkappen Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee. Metalen vetfilters Metalen filters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet. ONDERHOUDNL 10 Filtercassette verwijderen 1 Schakel de motor en de verlichting uit. 2 Open de sluiting. 3 Verwijder het filter uit de kap. Reinigen U kunt de filters in de vaatwasmachine reinigen. Laat de filters goed uitlekken voordat u ze terugplaatst. De filters kunnen ook met de hand worden gereinigd. Maak de filters schoon in een sopje met afwasmiddel en spoel ze af. Raadpleeg hiervoor pagina 9. Laat de filters goed uitlekken. De onderzijde van de afzuigkap kan schoongemaakt worden met een mild reinigingsmiddel en een vochtige doek. Nadrogen met keukenpapier of een droge doek. Filtercassette terugplaatsen Het filter moet met het sluitmechanisme aan de zijkant geplaatst worden. Open het sluitmechanisme. De nokjes aan de zijkant van het filter vallen hierdoor naar binnen. Houd bij het plaatsen van de filters het sluitmechanisme in deze positie. 1 Plaats de nokjes aan de achterzijde van het filter in de daarvoor bestemde openingen aan de zijkant van de afzuigkap. 2 Kantel het filter naar boven. 3 Laat het sluitmechanisme los. De nokjes aan de voorzijde van het filter komen naar buiten en vallen in de daarvoor bestemde openingen van de afzuigkap. Het filter bevindt zich nu weer op zijn plaats. Pas op! Plaats de vetfilters in dezelfde positie terug zoals ze oorspronkelijk waren gemonteerd (zie figuur). Door de correcte positie van de vetfilters is een perfect efficiënte afzuiging verzekerd. ONDERHOUD

NL 11 ONDERHOUD Actieve koolstoffilters: Het regenereerbare actieve koolstoffilter moet, met neutrale schoonmaakmiddelen, met de hand gewassen worden, of in de vaatwasser bij een maximumtemperatuur van 65 °C (de wasbeurt moet uitgevoerd worden zonder vaat). Neem het overtollige water weg zonder het filter te beschadigen, verwijder de houder en laat het filter in de oven drogen gedurende minstens 15 minuten, bij een maximumtemperatuur van 100 °C. Om de werking van het regenereerbare koolstoffilter efficiënt te houden, moet deze handeling iedere 2 maanden worden herhaald of wanneer de filterindicatie dit aangeeft. Het filter moeten na hoogstens 3 jaar worden vervangen, of wanneer deze beschadigd geraakt is. Het is belangrijk dat de vetfilters en het regenereerbare actieve koolstoffilter goed droog zijn voordat u deze plaatst. Vervanging van het koolstoffilter: Om het koolstoffilter te vervangen moeten eerst de vetfilters verwijderd worden.

• Duw de twee knopjes ‘B’ van het koolstoffilter naar binnen.

• Kantel het koolstoffilter omlaag om het te verwijderen.

• Plaats een nieuw filter in omgekeerde volgorde. De werking:

• Bij toepassing van een koolstoffilter ontstaat er meer geluid dan bij het gebruik van de afzuigkap met een afvoer.

• De werking van een koolstoffilter is optimaal bij een lagere motorsnelheid. Vermijd daarom de boostfunctie. Verlichting Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit lichtsysteem mag alleen vervangen worden door een erkend installateur. Vervang het niet zelf. De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte.

NL 12 INSTALLATIE Algemeen De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen. Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 55 cm zijn.

• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.

• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.

• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).

• De aansluitbuis voor de kap heeft een diameter van 120, 125 of 150 mm. Gebruik een zo groot mogelijke (150 mm) schoorsteenpijp met dezelfde diameter.

• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.

• Omgevingstemperatuur: +15….+40°C;

• Vochtigheidsgraad: 30….70% RH

• Maximale hoogte: 2000 meters boven zeespiegel.NL 13 INSTALLATIE Aansluiting Elektrische aansluiting Dit apparaat is gefabriceerd in klasse I; dit betekent dat het op aarde aangesloten moet worden. Controleer of de vermogenswaarden van de voeding overeenkomen met de waarden die op het gegevensplaatje op het apparaat zijn aangegeven. U sluit het apparaat als volgt aan op het elektriciteitsnet: BRUIN = L fase BLAUW = N nul GEEL/GROEN = Aarde Controleer tijdens de aansluiting op het lichtnet of de contactdoos is uitgerust met aarde. Deze afzuigkap is voorzien van een stekker. Houd er bij de installatie van de kap rekening mee dat deze stekker toegankelijk moet blijven. Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.NL 14 INSTALLATIE Hanghoogte: De minimale afstand tussen de pandragers van het gaskookplaat en de onderrand van de kap is 65 cm. Voor gebruik met een elektrisch, keramisch of inductiekookplaat bedraagt deze afstand minimaal 55 cm.

InbouwafmetingenNL 15 INSTALLATIE Deze afzuigkap kan zwaar zijn. We adviseren deze op z’n mist met 2 personen te installeren.

- Pak het frame uit en verwijder de twee schroeven A om het bovenste deel te scheiden van het onderste deel (Fig.1).- Neem het sjabloon en plaats die tegen het plafond met de pijl aan dezelfde zijde als het bedieningspaneel van de kap (Fig.2).Voor de montage worden schroeven gebruikt die geschikt zijn voor de muur zelf (vb. gewapend beton, gipsplaat, enz.). Indien de schroeven en pluggen geleverd worden met de kap, zorg er dan vooraf voor dat die geschikt zijn voor de muur waarop de kap gemonteerd moet worden.- Boor de vier gaten Ø 8 in het plafond en breng de vier pluggen aan.- Realiseer de luchtafvoeropening A (Fig.3).- Sluit de buis aan op de opening A.- Neem de beugel B en bevestig deze aan het plafond met de vier schroeven C (Fig.4).Fig.4Fig.3Fig.1Fig.2NL 16 INSTALLATIE

- Plaats voor de installatie van de afzuigkap de elektrische unit D rechtop.- Bevestig de beugel met de vier schroeven G, zoals weergegeven in Figuur 6.Fig.5Fig.6NL 17 INSTALLATIE

- Bevestig de luchtafvoerpijp H (niet meegeleverd) op de verbindingsflens F zoals weergegeven in de figuur 7. - Neem het onderste deel van het frame C en monteer dit op het motorhuis (Fig.8). Fig.7 Fig.8NL 18 INSTALLATIE

Fig.9Fig.10- Bevestig de contstructie C op het motorhuis met behulp van de 4 schroeven E (Fig.9).- Neem het bovenste deel van het frame B en steek het in het onderste deel C.- Regel de hoogte volgens de maten in Figuur 10a en zet vast met de 8 schroeven G die meegeleverd zijn. Fig.10aNL 19 INSTALLATIE

Verbind de onderste schacht A met de bovenste B zoals weergegeven in Figuur 11. Fig.11NL 20 INSTALLATIE

- Kantel de kap zoals weergegeven in Figuur 12 – stap 1. - Gebruik de 2 draaipennen C die reeds aanwezig zijn op de constructie om de kap aan de beugel B te hangen. Figuur 12 – stappen 2-3. - Breng de kap op zijn plaats, zodat de veiligheidspin in het gat van de beugel B klikt. Figuur 12 – stap 4. - Let op! Bevestig de kap rechtstreeks op de beugel B met de 6 schroeven D (Fig.13). - Neem de veiligheidsbeugel L en bevestig deze aan de plafondplaat met de twee schroeven M zoals weergegeven in Figuur 14 – stappen 1-2. Fig.12 Fig.13 Fig.14NL 21 INSTALLATIE

- Verbind de buis H (niet meegeleverd) op de luchtafvoeropening A (Fig.15).- Steek de stekker in het spanningsloze stopcontact (Fig.16).- Verbind de schacht B met de plafondplaat met behulp van de twee schroeven F (Fig.17).Fig.15Fig.16Fig.17- Test het toestel op de juiste werking.NL 22 TECHNISCHE GEGEVENS Afzuigkap Type Type / Keuring Eiland / ES10AETAE Eiland / ES10AETAE Eiland / ES11AETBE

troomvoorziening Voltage, Frequene

troomvoorziening Voltage, Frequene

m³/h, 39 dB(A), 169 Pa 358 m³/h, 47 dB(A), 315 Pa 438 m³/h, 50 dB(A), 396 Pa 220-240 V, 50/60 Hz 266 m³/h, 39 dB(A), 169 Pa 358 m³/h, 47 dB(A), 315 Pa 438 m³/h, 50 dB(A), 396 Pa TECHNISCHE SPECIFICATIES 491 m³/h, 55 dB(A), 420 Pa 610 m³/h, 61 dB(A), 421 Pa 930 m³/h, 71 dB(A), 425 Pa 656 m³/h, 63 dB(A), 422 Pa 790 m³/h, 67 dB(A), 424 Pa 836 m³/h, 69 dB(A), 425 Pa ES10211SAM ES10292SAM ES12211SAM ES12292SAM ES15211SAMNL 23 BIJLAGE Afvoer van het apparaat en de verpakking Dit product is gemaakt van duurzame materialen. Aan het einde van zijn nuttige leven moet het apparaat echter op een verantwoorde manier worden afgevoerd. De overheid kan u hierover informeren. De verpakking van het apparaat kan worden gerecycled. Er is gebruikgemaakt van de volgende materialen:

• CFC-vrij polystyreen (hard PS-schuim). Gooi deze materialen op een verantwoorde manier weg conform de wettelijke bepalingen. Op het product staat een pictogram van een afvalcontainer met een kruis erdoor. Dit geeft aan dat huishoudelijke apparatuur afzonderlijk moet worden afgevoerd. Het apparaat mag aan het einde van zijn nuttige leven dan ook niet worden verwerkt via de normale afvalstroom. U moet het inleveren bij een gemeentelijk afvalinzamelingspunt of bij een verkooppunt dat dit voor u aanbiedt. Door huishoudelijke apparatuur afzonderlijk in te zamelen, wordt voorkomen dat het milieu en de volksgezondheid schade wordt berokkend. De materialen die bij de vervaardiging van dit apparaat zijn gebruikt, kunnen worden hergebruikt en dat betekent een aanzienlijke besparing in energie en grondstoffen. Verklaring van overeenstemming Wij verklaren hierbij dat onze producten voldoen aan de betreffende Europese richtlijnen, normen en voorschriften, alsook aan alle vereisten in de normen waarnaar wordt verwezen.NL 24FR 3 INDEX Votre hotte d’aspiration Introduction 4 Utilisation Description 5 Commande 6 Nettoyage des filtres 8 Entretien Nettoyage 9 Éclairage 11 Installation Généralités 12 Alimentation 13 Dimensions d’encastrement 14 Spécifications techniques
