HG6011PA25NL - Kookplaat Atag - Gratis gebruiksaanwijzing en handleiding

Producttype	Gaskookplaat
Merk	Atag
Model	HG6011PA25NL
Voeding	Gas (natuurlijk of vloeibaar afhankelijk van versie)
Aantal branders	4 (volgens schema's HG60..Q, HG60..P, HG40..P)
Brandertypes	Krachtig, normaal, zacht verspreidend
Ontsteking	Geïntegreerd in de knoppen (gestuurde ontsteking)
Vlamcontrole	Ionisatie, automatische herontsteking
Kinderbeveiliging	Ja (speciale toets, afsluiten gastoevoer)
Veiligheidsuitschakeling	Ja, automatische uitschakeling na 4 uur continu gebruik (HG60..Q)
Oppervlaktemateriaal	Email of roestvrij staal (afhankelijk van model)
Aanbevolen pannendiameter	12 tot 28 cm
Reiniging	Mild reinigingsmiddel, vermijd water in openingen; voor roestvrij staal speciale reiniger
Onderdelen	Niet gespecificeerd (raadpleeg de klantenservice)
Repareerbaarheid	Niet gespecificeerd
Algemene informatie	29 pagina's handleiding beschikbaar in meerdere talen

Veelgestelde vragen - HG6011PA25NL Atag

Hoe steek ik een brander aan?

Om een brander aan te steken, druk de bedieningsknop in en draai deze naar de 'grote vlam' positie (voor HG60..Q) of naar het ontstekingsgebied (voor HG60..P/HG40..P). De brander ontstaat automatisch. Wacht ongeveer 10 seconden voordat u loslaat.

Waarom steekt de brander niet aan?

Controleer of de branderdeksel goed is geplaatst en de brander droog en schoon is. Als de ontsteking vonken produceert maar niet aansteekt, reinig dan de bougie. Zorg ervoor dat alle gaskranen zijn gesloten voordat u opnieuw probeert te ontsteken.

Hoe activeer ik de kinderbeveiliging?

Druk op de kinderbeveiligingstoets. Het rode lampje gaat branden, de gastoevoer wordt afgesloten en de knoppen reageren niet meer. Om te ontgrendelen, houd de toets ongeveer 4 seconden ingedrukt tot het lampje uitgaat.

Wat te doen als de brander tijdens gebruik uitgaat?

De ionisatievlamcontrole probeert de brander automatisch opnieuw te ontsteken. Als de vlam uitgaat en niet binnen 10 seconden opnieuw ontsteekt, wordt de gastoevoer afgesloten en gaan alle branders uit. Draai alle knoppen naar 'uit' en wacht tot het lampje uitgaat voordat u opnieuw begint.

Welke pannendiameters worden aanbevolen?

Gebruik pannen met een diameter tussen 12 en 28 cm. Kleinere pannen zijn niet stabiel, grotere pannen kunnen de wanden oververhitten. Gebruik voor de achterste branders pannen groter dan 24 cm.

Hoe reinig ik de gaskookplaat?

Reinig eerst de knoppen, branders en roosters. Voor dagelijkse reiniging gebruikt u een mild reinigingsmiddel. Vermijd water in openingen. Voor hardnekkige vlekken op email gebruikt u een vloeibaar schuurmiddel; voor roestvrij staal een speciaal product, met respect voor de structuur.

Wat te doen bij een knipperende foutcode?

Het lampje van het kinderbeveiligingssysteem knippert om een foutcode aan te geven. Tel het aantal korte en lange pulsaties. Bijvoorbeeld twee lange en drie korte pulsaties komen overeen met code 23. Noteer deze code om deze aan de klantenservice te melden.

Hoe bespaar ik energie met deze kookplaat?

Kook met een deksel op de pannen om tot 50% energie te besparen. Gebruik pannen die passen bij de diameter van de brander en plaats de vlammen onder de pan om warmteverlies te voorkomen.

Welke gassoorten kan dit apparaat gebruiken?

Het apparaat is compatibel met aardgas (G20, G25) en vloeibaar gas (G30, G31) afhankelijk van de versie. Raadpleeg het typeplaatje voor het juiste gastype. De installateur moet de druk controleren.

Hoe onderhoud ik de branders?

Reinig regelmatig de branders en deksels. Zorg dat ze droog zijn voordat u ze terugplaatst. Dompel de deksels nooit in koud water om beschadiging van het email te voorkomen.

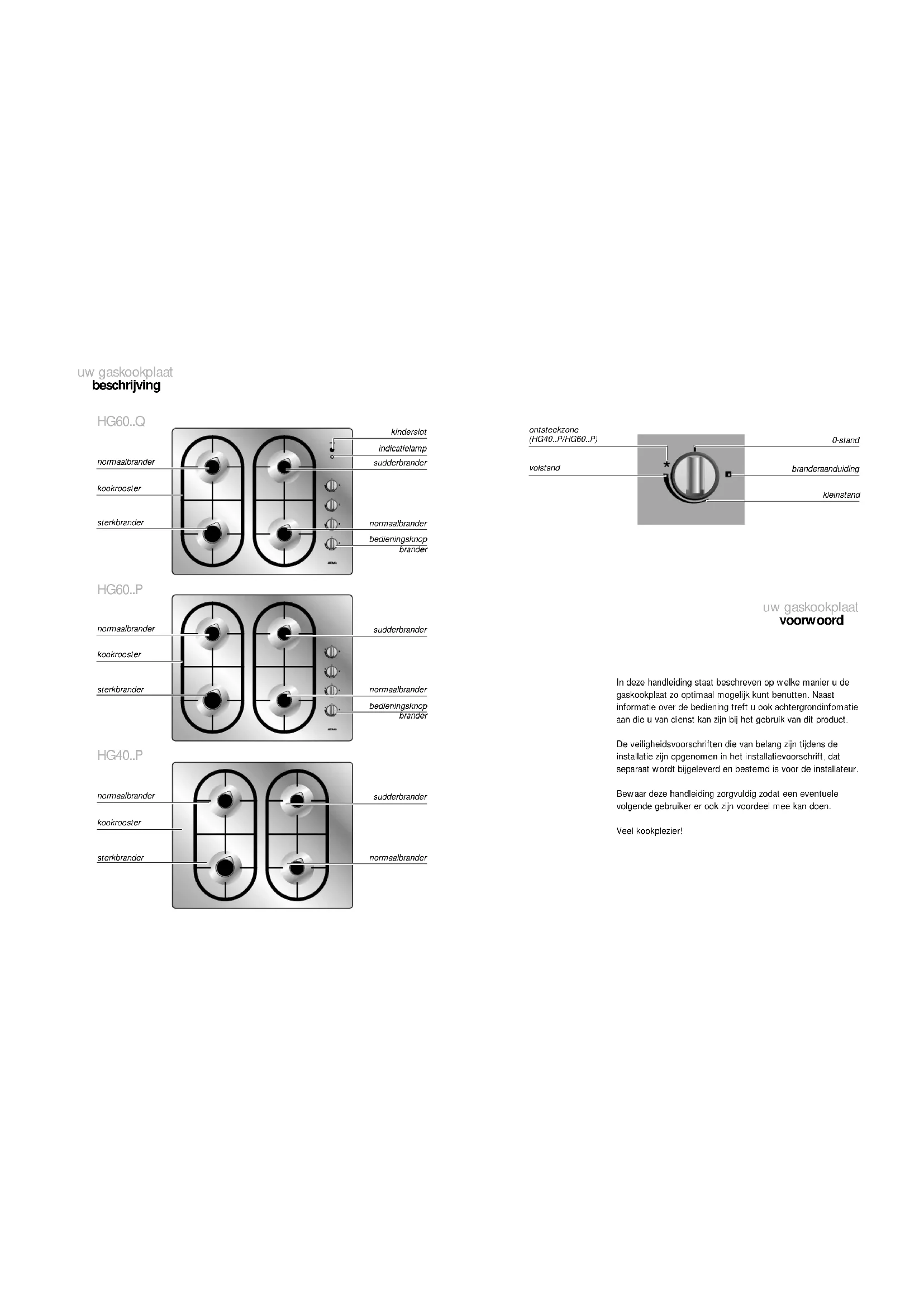

GEBRUIKSAANWIJZING HG6011PA25NL Atag

ontsteekzone (HG40..P/HG60..P) volstand 0-stand branderaanduiding kleinstand

uw gaskookplaat

voorwoord

In deze handleiding staat beschreven op welke manier u de gaskookplaat zo optimaal mogelijk kunt benutten. Naast informatie over de bediening treft u ook achtergrondinfomatie aan die u van dienst kan zijn bij het gebruik van dit product.

De veiligheidsvoorschriften die van belang zijn tijdens de installatie zijn opgenomen in het installatievoorschrift, dat separaat wordt bijgeleverd en bestemd is voor de installateur.

Bewaar deze handleiding zorgvuldig zodat een eventuele volgende gebruiker er ook zijn voordeel mee kan doen.

Veel kookplezier!

uw gaskookplaat inleiding

uw gaskookplaat inhoud

Deze gaskookplaat van Atag is ontworpen voor de echte kookliefhebber. De ruime afstand tussen de branders maakt het werken comfortabel.

De HG60..Q is voorzien van ionisatiebeveiliging. Deze beveiliging zorgt ervoor dat de brander automatisch herontsteekt als de vlam dooft. Dankzij de in de knoppen geïntegreerde vonkontsteking ontsteekt en bedient u de branders met een hand.

veiligheid

waar u op moet letten 4 - 5

bediening

aansteken en instellen 6 – 7

comfortabel koken

branders 8

pannen 9

onderhoud

reinigen 10

storingen

wat moet ik doen als... 11

milieu aspecten

verpakking en toestel afvoeren 12

bijlage

waar u op moet letten

veiligheid

waar u op moet letten

algemeen

Controleer, voordat u het toestel installeert, of de gassoort en -druk overeenstemmen met de specificaties van het toestel.

Let er bij gebruik van een metalen toevoerleiding op dat deze niet beschadigd of afgekneld kan worden.

Bij het gebruik van gaskookapparatuur ontstaat warmte en vocht in de ruimte waar het toestel is geplaatst. Let op dat de ruimte voldoende wordt geventileerd; houd natuurlijke ventilatieopeningen open of installeer een mechanische ventilator (afzuigkap).

Bij langdurig gebruik van de kookplaat kan extra ventilatie noodzakelijk zijn, bijvoorbeeld een open raam of een hogere stand van de ventilator (afzuigkap).

tijdens het gebruik

Dit kooktoestel is ontworpen voor huishoudelijk gebruik. Gebruik het alleen voor het bereiden van gerechten. Gebruik het toestel niet voor het verwarmen van de keuken. Er zal dan een vochtige atmosfeer ontstaan.

Flamberen onder een afzuigkap is niet toegestaan. Door de hoge vlammen kan brand ontstaan, ook bij een uitgeschakelde ventilator.

Tijdens en na het gebruik is het toestel warm. Houd hier rekening mee als kleine kinderen in de buurt van het toestel kunnen komen. Laat kleine kinderen niet alleen bij een kooktoestel dat warm is.

let op!

De afstand tussen een pan en een niet hittebestendige wand moet groter zijn dan 2 cm. Staat de pan dichterbij, dan kan dit tot verkleuren of vervormen van de wand leiden.

De vlambeveiliging (ionisatiebeveiliging) zorgt ervoor dat de gastoevoer stopt als de vlam dooft. Als de vlam dreigt te doven ontsteekt het toestel automatisch.

Indien u, na het koken, vergeet één of meer branders uit te zetten en deze langer dan vier uur laat branden, zal de gastoevoer automatisch sluiten. Het rode indicatielampje gaat knipperen. Door nu alle bedieningsknoppen in de "uit"-positie te draaien, haalt u het toestel uit deze vergrendeling.

kinderslot HG60..Q

kinderslot

De kinderslot-beveiliging stopt de gastoevoer. De beveiliging voorkomt 'ongewenst' gebruik van het gaskooktoestel.

op slot

Druk op het kinderslotknopje.

Het rode indicatielampje gaat branden, de gastoevoer is gesloten en het toestel reageert niet meer op de bedieningsknoppen.

van het slot

U kunt deze beveiliging uitschakelen door ca. 4 seconden het kinderslotknopje ingedrukt te houden. Het rode lampje dooft en de gastoevoer is weer geopend.

bediening

aansteken en instellen

bediening

aansteken en instellen

aansteken HG60..Q

volstand 0-stand branderaanduiding kleinstand

1. Druk de bedieningsknop in en draai deze naar vol-open.

De brander ontsteekt automatisch.

Ontsteekt de brander niet binnen ± 10 seconden, dan wordt de gastoevoor afgesloten en doven alle branders. Het rode indicatielampje gaat knipperen. Draai alle bedieningsknoppen in de "uit"-stand en wacht tot het indicatielampje gedoofd is. Vervolgens probeert u het opnieuw.

Indien de brander uit waait, ontsteekt deze automatisch opnieuw. Ontsteekt het toestel niet binnen ca. 10 seconden, wordt de gastoevoer afgesloten en doven alle branders. Controleer bij een niet-ontstekende brander ook altijd of:

• de dop goed op de brander ligt;
• de brander droog en schoon is.

instellen

Tussen vol-open en de kleinstand is de brander traploos regelbaar.

aansteken HG60..P/HG40..P

ontsteekzone volstand 0-stand branderaanduiding kleinstand

instellen

let op!

1. Druk de bedieningsknop in.
2. Draai de bedieningsknop voorzichtig naar de ontsteekzone.

De brander ontsteekt.

1. Draai de bedieningsknop door naar de gewenste positie, nadat de brander ontstoken is.

Ontsteekt de brander niet, controleer dan of:

• de dop goed op de brander ligt;
• de brander droog en schoon is.

Tussen vol-open en de kleinstand is de brander traploos regelbaar.

U kunt de brander alleen ontsteken in de ontsteekzone.

comfortabel koken

branders

comfortabel koken

pannen

sterkbrander

Bakken en braden, frituren en blancheren, doorkoken van grote hoeveelheden en roerbakken gaat het beste op de sterkbrander. Deze heeft het hoogste vermogen. Let wel op de diameter van de pan. Het beste is een diameter tussen 16 en 28 cm, alhoewel een pan van 12 cm ook op deze brander past.

normaalbrander

De normaalbrander is bij uitstek geschikt voor stoven en stomen, koken van gemiddelde porties (ongeveer vier personen) en het maken van een roux. Let wel op de diameter van de pan. Het beste is een diameter tussen 16 en 28 cm, alhoewel een pan van 12 cm ook op de brander past.

sudderbrander

Sauzen bereiden, sudderen en doorkoken kunt u het beste doen op de sudderbrander. Op de vol-openstand is deze brander groot genoeg voor het doorkoken.

diameter

Gebruik het juiste formaal pannen.

Gebruik pannen met een maximale grootte van 28 cm voor de sudder-, sterk- en normaalbrander. Gebruik geen pannen met een kleinere bodemdiameter dan 12 cm. Kleinere pannen staan niet stabiel; grotere pannen kunnen oververhitting van wanden tot gevolg hebben.

De punten van de vlam zijn het heetst. Als vlammen om de pan heen spelen gaat er veel warmte verloren. Om het gas zo efficiënt mogelijk te benutten kunt u het beste een pan met een grote diameter gebruiken.

De afstand tussen een pan en een knop of een niet hittebestendige wand moet groter zijn dan 2 cm. Staat de pan dichterbij, dan kan dit tot verkleuren of vervormen van de knop of de wand leiden.

Plaats pannen met een diameter groter dan 24 cm bij voorkeur op de achterste brander.

deksel

Kook met het deksel op de pan. U bespaart dan tot 50% energie.

Regelmatig onderhoud direct na gebruik voorkomt dat overgekookt voedsel lange tijd kan inwerken en hardnekkige, moeilijk te verwijderen vlekken veroorzaakt.

Reinig eerst de bedieningsknoppen, branders en kookroosters en dan pas de vangschaal. Hiermee voorkomt u dat de plaat tijdens het reinigen opnieuw vuil wordt.

dagelijks

Voor de dagelijkse reiniging van uw gaskookplaat kunt u het beste een mild reinigingsmiddel gebruiken. Gebruik niet te veel vocht, aangezien dit de brander of ventilatieopeningen kan binnendringen.

hardnekkige vlekken op email

Hardnekkige vlekken kunt u het beste verwijderen met een vloeibaar reinigingsmiddel of een kunststof schuursponsje. Gebruik nooit schuurpoeders, agressieve reinigingsmiddelen en groene schuursponsjes.

hardnekkige vlekken op roestvrijstaal

Hardnekkige vlekken kunt u het beste verwijderen met een speciaal roestvrijstaal reinigingsmiddel. Poets altijd met de structuur van roestvrijstaal mee. Hiermee voorkomt u het ontstaan van glansplekken. Deze schades vallen niet onder de garantie. Als vlekken zich niet laten verwijderen, de kookplaat schoonmaken met HG oven & grill reiniger. Behandel altijd de gehele lekbak om 'kleur'verschil te voorkomen. Steeds nabehandelen met een glans- of onderhoudsmiddel voor roestvrijstaal.

let op!

Overgekookte voedselresten direct verwijderen, met name van rode kool, appelmoes en rabarber. Wanneer deze voedselresten lang inwerken kan dit tot verkleuring leiden.

Hete branderdoppen nooit onderdompelen in koud water. Door de sterke afkoeling kan het email beschadigd raken.

Wanneer het toestel niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het euvel eerst zelf te verhelpen. Bel de servicedienst wanneer onderstaande adviezen niet helpen.

Indien het lampje bij het kinderslot knippert duidt dit op een storing. Tel het aantal korte en lange pulsen. Foutcodes onder de tien worden aangegeven door een aantal korte pulsen. Foutcodes hoger dan tien worden aangegeven door een lange puls gevolgd door een aantal korte pulsen. Foutcodes hoger dan twintig worden aangegeven door twee lange pulsen gevolgd door een aantal korte pulsen.

Bijvoorbeeld twee lange pulsen en drie korte pulsen geeft foutcode 23 aan. Schrijf het aantal pulsen op, zodat u deze foutcode aan de monteur kunt doorgeven wanneer deze bij u komt.

storing	oorzaak	oplossing
Brander brandt of ontsteekt niet goed.	Brander vuil of vochtig.	Brander schoon en/of droog maken.
	Branderdeksel niet juist op de brander geplaatst.	Branderdeksel op de juiste wijze op de brander plaatsen.
	De beluchtingsleuven aan de achterzijde van het toestel zijn geblokkaerd.	Maak de beluchtingsleuven vrij.
	Toestel niet geschikt voor de gebruikte gassoort.	Gegevensplaatje controleren en eventueel contact opnemen met service.
	De vlambeveiliging heeft de gastoevoer gestopt.	Draai alle bedieningsknappen in de 0-stand en ontsteek de brander opnieuw. Treedt deze fout opnieuw op. controleer dan of de branderdeksels op de juiste wijze op de branders geplaatst zijn en of de branders, ontsteekpen en/of ionisatiepen schoon en droog zijn.
De vonkontsteking vonkt, maar ontsteekt niet.	Bougie vuil.	Reinig de bougie.
	Brander vuil of vochtig.	Brander schoon en/of droog maken.
	Branderdeksel niet juist op de brander geplaatst.	Branderdeksel op de juiste wijze op de brander plaatsen.
	Gaskranen zijn niet gesloten tijdens het inschakelen.	Sluit alle gaskranen en ontsteek het toestel opnieuw.
De branders doven plotseling.	Na een kooktijd van vier uur doven de branders automatisch.	Sluit alle gaskranen en ontsteek het toestel opnieuw.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton:
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

De overheid kan u ook informatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte huishoudelijke apparaten.

frontbediening	toestelvariant I, aardgassen			toestelvariant II, vloeibare gassenlage druk			toestelvariant III, vloeibare gassenhoge druk
brander	belasting G25 25 mbar ^1 2L kW	belasting G20 20 mbar ^2H^1 2E ^1 2E* kW	belasting G25 20 mbar ^1 2LL kW	belasting G30 29 mbar ^1 3B:P kW	belasting G31 29 mbar ^1 3* kW	belasting G31 37 mbar ^1 3P kW	belasting G30 50 mbar ^1 3B:P kW	belasting G31 50 mbar ^1 3* kW	belasting G31 67 mbar ^1 3P kW
sudder: volstand	0.90	0.95	0.75	0.85	0.70	0.83	0.90	0.80	0.90
normaat: volstand	2.50	2.75	2.25	1.75	1.50	1.70	1.90	1.65	1.90
sterkbrander: volstand	2.90	3.10	2.60	2.80	2.40	2.75	3.10	2.70	3.10

topbediening	toestelvariant I, aardgassen			toestelvariant II, vloeibare gassen lage druk			toestelvariant III, vloeibare gassen hoge druk
brander	belasting G25 25 mbar ^1 2L kW	belasting G20 20 mbar ^2 H ^1 2E ^2 E* kW	belasting G25 20 mbar ^2 2LL kW	belasting G30 29 mbar ^3 B/P kW	belasting G31 29 mbar ^3 * kW	belasting G31 37 mbar ^3 P kW	belasting G30 50 mbar ^3 B/P kW	belasting G31 50 mbar ^1 ^3 * kW	belasting G31 67 mbar ^3 P kW
sudder: volstand	0.75	0.83	0.68	0.85	0.70	0.83	0.90	0.75	0.90
normaal: volstand	2.50	2.75	2.25	1.75	1.50	1.70	2.00	1.70	2.00
sterkbrander: volstand	2.90	3.20	2.60	2.80	2.40	2.75	3.20	2.75	3.20

De genoemde vermogens zijn nominale vermogens.
