GEBRUIKSAANWIJZING Z30597 FLORABEST

Doelmatig gebruik....Pagina 29

Onderdelenbeschrijving ...... Pagina 29

Technische gegevens....Pagina 29

Leveringsomvang....Pagina 30

Veiligheidsinstructies

Algemene veiligheidsinstructies....Pagina 30

Vóór de ingebruikname......Pagina 32

Ingebruikname

Spuitbuis zonder verlenging monteren ...... Pagina 32

Spuitbuis met verlenging monteren....Pagina 32

Reservoir van de drukspuit vullen....Pagina 32

Bedrijfsdruk genereren....Pagina 33

Sproeien....Pagina 33

Reiniging en onderhoud....Pagina 33

Drukspuit reinigen....Pagina 34

Zuigslang reinigen....Pagina 34

Drukspuit bewaren ...... Pagina 34

Verwijdering......Pagina 34

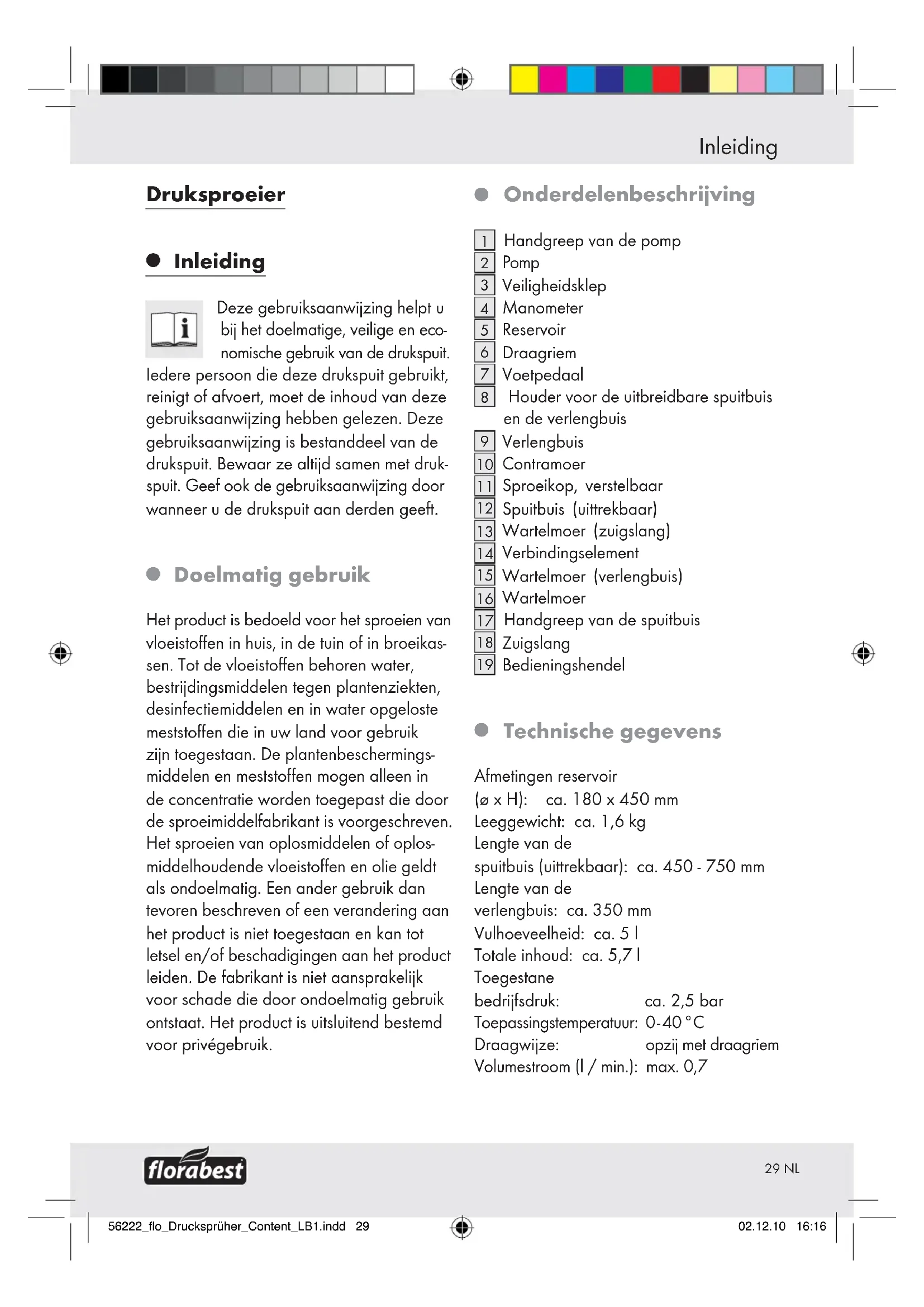

Druksproeier

- Inleiding

Deze gebruiksaanwijzing helpt u bij het doelmatige, veilige en economische gebruik van de drukspuit. ledere persoon die deze drukspuit gebruikt, reinigt of afvoert, moet de inhoud van deze gebruiksaanwijzing hebben gelezen. Deze gebruiksaanwijzing is bestanddeel van de drukspuit. Bewaar ze altijd samen met drukspuit. Geef ook de gebruiksaanwijzing door wanneer u de drukspuit aan derden geeft.

- Doelmatig gebruik

Het product is bedoeld voor het sproeien van vloeistoffen in huis, in de tuin of in broeikassen. Tot de vloeistoffen behoren water, bestrijdingsmiddelen tegen plantenziekten, desinfectiemiddelen en in water opgeloste meststoffen die in uw land voor gebruik zijn toegestaan. De plantenbeschermingsmiddelen en meststoffen mogen alleen in de concentratie worden toegepast die door de sproeimiddelfabrikant is voorgeschreven. Het sproeien van oplosmiddelen of oplosmiddelhoudende vloeistoffen en olie geldt als ondoelmatig. Een ander gebruik dan tevoren beschreven of een verandering aan het product is niet toegestaan en kan tot letsel en/of beschadigingen aan het product leiden. De fabrikant is niet aansprakelijk voor schade die door ondoelmatig gebruik ontstaat. Het product is uitsluitend bestemd voor privégebruik.

- Onderdelenbeschrijving

1 Handgreep van de pomp
2 Pomp
3 Veiligheidsklep
4 Manometer
5 Reservoir
6 Draagriem
7 Voetpedaal
8 Houder voor de uitbreidbare spuitbuis en de verlengbuis
9 Verlengbuis
10 Contramoer
11 Sproeikop, verstelbaar
12 Spuitbuis (uittrekbaar)
13 Wartelmoer (zuigslang)
14 Verbindungselement
15 Wartelmoer (verlengbuis)
16 Wartelmoer
17 Handgreep van de spuitbuis
18 Zuigslang
19 Bedieningshendel

spuitbuis (uittrekbaar): ca. 450 - 750 mm

Lengte van de

Totale inhoud: ca. 5,71

Toegestane

bedrijfsdruk: ca. 2,5 bar

Toepassingstemperatuur: 0-40 °C

Draagwijze: opzij met draagriem

Volumestroom (l / min.): max. 0,7

Inleiding/Veiligheidsinstructies

Leveringsomvang

Controleer de levering altijd direct na het uitpakken op volledigheid evenals op de optimale staat van het product en alle onderdelen. Gebruik het product in geen geval als de levering niet compleet is.

1 drukspuit
1 uitbreidbare spuitbuis
1 verlengbuis
1 draagriem
1 gebruiksaanwijzing

Veiligheidsinstructies

- Algemene veiligheidsinstructies

BEWAAR ALLE VEILIGHEIDSINSTRUCTIES EN AANWIJZINGEN VOOR LATER GEBRUIK!

WAARSCHUWING! LEVENSGEVAAR EN GEVAAR VOOR ONGE-

VALLEN VOOR KLEINE KINDEREN

EN JONGEREN! Laat kinderen nooit zonder toezicht hanteren met het verpakkingsmateriaal. Hier bestaat verstikkingsgevaar. Houd het product van kinderen verwijderd.

- Kinderen of personen met onvoldoende kennis over en ervaring in de omgang met het apparaat of met beperkte lichamelijke, sensorische of geestige vermogens mogen het apparaat niet zonder toezicht of voorafgaande instructie door een voor hun veiligheid verantwoordelijke persoon gebruiken. Op kinderen

dient toezicht te worden gehouden om te voorkomen dat ze met het apparaat spelen.

VOOR LETSEL! Gebruik het product niet als het beschadigd is.

■ Waarborg dat alle onderdelen intact en deskundig gemonteerd zijn. Bij ondeskundige montage bestaat gevaar voor letsel.

VOOR LETSEL! Er bestaat gevaar voor huidletsel door contact met het sproei-middel. Draag tijdens het verspuiten van plantenbeschermingsmiddelen, meststoffen, desinfecteermiddelen of reinigings-middelen dienovereenkomstig geschikte veiligheidskleding, handschoenen en adembescherming.

• Vul de drukspuit niet met zure, bijtende of brandbare vloeistoffen.
  ■ Sproei nooit op mensen, dieren, elektrische apparaten en elektrische leidingen.
  ■ Sproei nooit tegen de windrichting in.
  ■ Neem nooit een zichtbaar beschadigde drukspuit in gebruik.
  ■ Voer geen veranderingen aan de veiligheidsklep uit.
• Trek de veiligheidsklep open om de resterende druk af te tappen.
• Blaas een verstopte sproeikop niet met de mond vrij.
  De drukspuit is niet geschikt voor het sproeien van vloeistoffen die de max. gebruikstemperatuur van 40 °C overschrijden.

⚠ WAARSCHUWING! Voer geen reparaties of veranderingen uit aan de drukspuit.

Laat na gebruik de eventueel nog voorhanden restdruk uit het reservoir ontwijken. Trek hiervoor de knop van de

Veiligheidsinstructies

veiligheidsklep omhoog totdat u geen sissen meer hoort.

Eet, rook en drink niet terwijl u met plantenbeschermingsmiddelen, meststoffen en vloeibare reinigingsmiddelen werkt.
■ Reinig uw handen en gezicht na het sproeien.
■ Reinig het apparaat zorgvuldig en laat het drogen voordat u het voor de winter opbergt. Zo voorkomt u beschadigingen door vorst.

■

VOORZICHTIG!EXPLO- SIEGEVAAR! Stel het ap- paraat (leeg of gevuld) nie

bloot aan directe zonnestraling.

Open het apparaat en voer de onderhoudswerkzaamheden alleen uit als geen druk meer in het reservoir voorhanden is.
- Neem altijd de desbetreffende fabrieks-informatie in acht als u sproei-oplossingen mengt en ermee werkt.
- Vul het reservoir slechts met de vereiste hoeveelheid vloeistof.
- Gebruik en beweeg de drukspuit alléén in verticale positie.
- Let tijdens het pompen op de weergave van de manometer aan het reservoir. Overschrijd nooit de maximaal geoorloofde bedrijfsdruk van 2,5 bar.
Laat voor het openen van het reservoir altijd de resterende druk uit het reservoir ontwijken door aan de veiligheidsklept te trekken (afb. D).
Laat na gebruik de voorhanden restdruk uit het reservoir ontwijken door aan de veiligheidsklep te trekken.

Verklaring van de symbolen:

5-l-drukspuit

Max. vulhoeveelheid: ca. 5 liter resp. 8,8 pints

Toegestane bedrijfsdruk: ca. 2,5 bar

Reservoir tegen zonnestralen beschermen!

Geen bijtende stoffen gebruiken!

Geen licht ontvlambare vloeistoffen gebruiken!

Sproei nooit op elektrische apparaten, kabels en leidingen.

Sproei nooit op personen!

Sproei nooit op dieren!

Sproei alleen op planten!

Gebruik het product niet om te drinken!

Veiligheidsinstructies/Vóór de ingebruikname/Ingebruikname

Vul het product alleen met vloeistoffen van 0 - 40°C.

● Vóór de ingebruikname

⚠ VOORZICHTIG! Veilige werking controleren! Controleer de drukspuit vóór ieder gebruik op zichtbare schade en een veilige werking. Voer hiervoor de onderstaand beschreven controles uit.

Controleer de drukspuit op zichtbare schade

□ Controleer het reservoir 5 op zichtbare schade.
□ Controleer de zuigslang 18 op zichtbare schade.
□ Controleer de draagriem 6 op zichtbare schade.

Aansluitingen controleren

□ Controleer de slangaansluitingen op correcte montage.
□ Controleer de buisaansluitingen op correcte montage.

Dichtheid van de drukspuit controleren

☐ Pomp de lege drukspuit op tot ca. 2 bar. De druk mag binnen 30 minuten niet meer dan ca. 0,5 bar dalen.

Functie van de veiligheidsklep controleren

□ Pomp de drukspuit op tot ca. 2 bar.
□ Trek de veiligheidsklep 3 tot aan de aanslag naar boven.
De druk moet hoorbaar ontwijken.

- Ingebruikname

- Spuitbuis zonder verlenging monteren (afb. B)

Draai de wartelmobte tegen de klok in los van de handgreep 17. Steek de spuitbuis 12 tot aan de aanslag in de handgreep 17.
Draai de wartelmobé met de klok mee vast.

Opmerking: open de spuitbuis 12 door de contramoer 10 tegen de klok in los te draaien en de verlenging eruit te trekken. Draai vervolgens de contramoer 10 weer vast (zie afb. B).

- Spuitbuis met verlenging monteren (afb. C)

Draai de wartelmo 15 iets los door deze tegen de klok in te draaien. Steek de spuitbuis 12 in de wartelmoer 15.
Draai de wartelmoe5 met de klok mee vast.
□ Steek de verlengbuis 9 in de wartelmoer 16.
Draai de wartelmole met de klok mee vast.

- Reservoir van de drukspuit vullen (afb. E)

Opmerking: controleer vóór het gebruik de onberispelijke toestand van de product.

□ Draai de handgreep van de pomp 1 naar beneden en draai hem tegen de klok in.

Opmerking:trek de veiligheidsklep 3 omhoog voordat u het reservoir

Ingebruikname / Reiniging en onderhoud

opent om de nog voorhanden druk uit het reservoir 5 af te tappen.

□ Trek de pomp uit het reservoir 5.
□ Vul nu het reservoir. Let daarbij op dat de toegepaste pesticiden, vloeibare meststoffen of reinigingsmiddelen in uw land voor gebruik toegestaan moeten zijn en compatibel zijn met de drukspuit.

Opmerking: vul de tank slechts met de voor de toepassing vereiste hoeveelheid vloeistof (niet meer dan 5 liter).

Plaats de pomp 2 weer terug in het reservoir 5 en draai de handgreep van de pomp 1 tot aan de aanslag met de klok mee.

Bedrijfsdruk genereren (afb. F)

□ Klap de beide voetpedalen 7 uit.
Plaats de voeten op de voetpedalen 7 voordat u begint te pompen, zodat de drukspuit tijdens het pompproces stevig staat.
□ Beweeg de handgreep van de pomp 1 omhoog en omlaag totdat de drukspuit maximaal tot aan de geoorloofde bedrijfsdruk van 2,5 bar is opgepompt. Neem hiervoor tijdens het pompen de manometer 4 in acht.

Opmerking: als de luchtdruk in het reservoir 5 2,5 bar heeft bereikt, wordt de druk automatisch via de veiligheids-klep 3 afgevoerd.

□ Druk de handgreep van de pomp 1 naar beneden in de uitsparingen.
□ Draai de handgreep van de pomp 1 met de klok mee tot aan de aanslag. De handgreep is geborgd.
□ Neem nu de spuitbuis 12 uit de houder.
□ Klap de beide voetpedalen 7 in.

- Sproeien (afb. G)

□ Hang de drukspuit met de draagriem 6 over de schouder.

Opmerking: waarborg dat de drukspuit zich altijd in verticale positie bevindt. Alleen dan is een optimale werking mogelijk.

Houd de spuitbuis vast aan de handgreep 17 en richt de verstelbare sproeikop 11 bijv. op een plant.
Stel de gewenste sproeikegel in met de sproeikop 11. Draai het voorste deel van de verstelbare sproeikop 11 met de klok mee om een brede sproeikegel te genereren. Draai het voorste deel van de verstelbare sproeikop 11 tegen de klok in om een gebundelde straal te genereren.
□ Druk op de bedieningshendel 19 om het sproeiproces te beginnen.
□ Laat de bedieningshendel 19 los om het sproeiproces te beeindigen.

Opmerking: als de druk in het reservoir 5 niet meer hoog genoeg is om te sproeien, pompt u het reservoir 5 weer op tot de maximaal geoorloofde bedrijfsdruk van 2,5 bar. U kunt de werkdruk aan de hand van de manometer 4 controleren (zie "Bedrijfsdruk genereren").

☐ Trek de veiligheidsklep 3 omhoog om de nog voorhanden druk uit het reservoir 5 af te voeren.

● Reiniging en onderhoud

Opmerking: reinig de drukspuit na ieder gebruik!

Reiniging en onderhoud / Verwijdering

Drukspuit reinigen

□ Demonteer de sproeikop 11.
□ Reinig de sproeikop 11 onder stromend water.
- Gebruik een naald om door de sproeikop 11 te steken wanneer de sproeikop verstopt is.
□ Spoel de drukspuit en de leidingen uit met water.
□ Reinig de oppervlakken met een vochtige doek.

- Zuigslang reinigen

Ga als volgt te werk om de zuigslang 18 te reinigen:

Draai de wartelmoës van de zuigslang aan het reservoir 5 los.
□ Trek de zuigslang 18 uit het reservoir 5.
□ Reinig de zuigslang 18 onder stromend water.
□ Steek de zuigslang 18 na de reiniging weer in de daarvoor bestemde opening van het reservoir 5.
Draai de wartelmoe? los-vast aan.

Drukspuit bewaren

□ Voordat u de drukspuit gedurende een langere periode bewaart, dient uhemdeze te reinigen.
□ Verwijder eventueel voorhanden restvloeistof van spuitmiddelen uit het reservoir en en de leidingen.
□ Bewaar de drukspuit op een droge, stofvrije plaats.

- Verwijdering

De verpakking bestaat uit milieuvriendelijke grondstoffen die U via de plaatselijke recyclecontainers kunt afvoeren.

Informatie over de mogelijkheden om het uitgediende artikel na gebruik af te voeren, verstrekt uw gemeentelijke overheid.

Productbeschrijving:

Druksproeier

Model nr: Z30597

Versie: 11/2011
