Type product	Tuin schommelbank 2 zitplaatsen
Merk	Florabest
Model	IAN 61037
Afmetingen (L x H x D)	151 x 151 x 112 cm
Maximale belasting	240 kg
Materialen	Epoxy gecoat staal, kunststof, stof
UV-beschermingsindex	UV 801/80
Aantal zitplaatsen	2
Zittype	Zachte kussens met antislipbevestiging
Dak	Continu verstelbaar, waterafstotende en vlekbestendige stof
Ophanging	Veringsveren
Montage	Vereist, instructies inbegrepen
Gebruik	Privé domein, buiten
Onderhoud	Reinigen met vochtige doek, geen oplosmiddelen
Veiligheid	Laat kinderen niet onbeheerd, stabiele ondergrond, controleer schroeven
Inhoud van de levering	Onderdelen en beslag (gedetailleerde lijst in de handleiding)
Klantenservice	Reti Gritti S.p.A., Castelcovati (BS), Italië
Repareerbaarheid	Reparaties door een erkend specialist
Inbegrepen accessoires	Dak, kussens, armleuningen, beslag
Land van herkomst	Niet gespecificeerd

Veelgestelde vragen - IAN 61037 FLORABEST

Hoe monteer ik de Florabest IAN 61037 schommelbank?

Volg de montage-instructies in de handleiding. De montage omvat het monteren van het frame, de versteviging, het dak, de zitting en het ophangen. Gebruik de meegeleverde sleutels en draai alle schroeven goed vast. Zorg ervoor dat het product op een stabiele en vlakke ondergrond wordt gemonteerd.

Wat is het maximale gewicht dat de schommelbank kan dragen?

De maximale belasting is 240 kg (verdeeld over twee zitplaatsen). Overschrijd deze limiet nooit om kantelen of breken te voorkomen.

Hoe reinig ik de kussens en het dak?

Gebruik een licht vochtige, niet-pluizende doek. Voor hardnekkige vlekken kunt u een mild reinigingsmiddel toevoegen. Gebruik nooit oplosmiddelen, benzine of bijtende reinigers. Het dak is vlekbestendig en waterafstotend behandeld.

Kan het dak worden gekanteld of verwijderd?

Ja, het dak is continu verstelbaar en kan volledig naar achteren worden geklapt. Volg de montage-instructies om de kanteling aan te passen. Het is niet ontworpen om gemakkelijk te worden verwijderd zodra het is gemonteerd.

Is de schommelbank weerbestendig?

De epoxylaag van het stalen frame is corrosiebestendig en de stof van het dak is waterafstotend en vlekbestendig behandeld. Het wordt echter aanbevolen om het bij zwaar weer of harde wind binnen te zetten om de levensduur te verlengen.

Wat zijn de belangrijke veiligheidsmaatregelen?

Laat kinderen nooit onbeheerd. Zorg ervoor dat het product correct is gemonteerd op een stabiele ondergrond. Controleer regelmatig of alle schroeven goed vastzitten en de onderdelen in goede staat zijn. Gebruik de schommelbank niet als deze beschadigd is. Houd kinderen uit de buurt tijdens de montage.

Hoe bevestig ik de kussens zodat ze niet verschuiven?

Het rugkussen wordt vastgehouden door een geïntegreerd bevestigingssysteem (banden en stangen). Volg de montage-instructies om de stof correct over de stangen te schuiven en de armleuningen te bevestigen. Dit voorkomt verschuiving.

Waar kan ik reserveonderdelen vinden voor model IAN 61037?

Neem contact op met de klantenservice: Reti Gritti S.p.A., Via Castrezzato, 6, 25030 Castelcovati BS, Italië. Voor reparaties raadpleegt u een door de fabrikant erkende specialist.

Is de schommelbank geschikt voor kinderen?

Dit product is geen speelgoed en mag niet als zodanig worden gebruikt. Kinderen moeten altijd onder toezicht staan van een volwassene. Laat ze niet klimmen of staand schommelen. Het maximale gewicht van 240 kg is inclusief volwassenen.

Hoe onderhoud ik het metalen frame?

Reinig regelmatig met een vochtige doek om stof te verwijderen. Controleer op roest en draai schroeven indien nodig vast. Vermijd schurende producten. Berg de schommelbank in de winter indien mogelijk op een droge plaats op.

GEBRUIKSAANWIJZING IAN 61037 FLORABEST

Montage- en veiligheidsinstructies

DE AT CH

Vouw voor het lezen de beiden pagina's met de afbeeldingen open en maak u vertrouwd met alle functies van het apparat.

NL Montage-en veiligeheidsinstructies Pagina 14

DE AT CH

WICHTIG, FÜR SPÄTERE BEZUGNAHME AUFBEWAHREN: SORGFÄLTIG LESEN!

FR CH

IMPORTANT, CONSERVER POUR CONSULTATION ULTRÉIREURE : LIRE ATTENTIVEMENT !

IT CH

IMPORTANT, CONSERVARE PER EVENTUALI NECCESSITA FUTURE: LEGGERE CON ATTENZIONE!

NL

BELANGRIJK, BEWAREN VOOR LATERE RAADPLEGING:ZORGVULDIG LEZEN!

Siebenotigen · Ilvousfaut · Vi servono · Uhebtnodig:

Hollywood-Schaukel

Van harte gefeliciteerdl

U hebt gekozen voor een hollywoodschommel met diverse mogelijkheden:

gemakkelijke tweezits met zwevend geveerde ophanging
- uiterst comfortabel door kussen met zichte zit-en rugleuning
- dankzij vastzetbaar achtergedeelte geen weglijden van het kussen
variabel regelbare en ook volledig maar achteren wegklapbare luifel van robustest materiaal met water- en vuilafstotende eigenschappen
- veilige en standvaste constructie - belastbaar tot 240 kg
- weerbestendige, gepoedercoate stalen buizen met eindkapjes ('grondvriendelijke' poten)
gemakkelijk te onderhoden,licht-en kleurecht

Inleiding

Maakt U zich voor de montage met het product vertrouwd. Lees hiervoor aandachtig de volgende montagehandleiding en de veiligheidsvoorschriften. Gebruik het product alleen zoals beschreven

en voor de aangegeven gebruksdoelen. Bewaar deze gebruiksaanwijzing goed. Overhandig alle documenten bij doorgifte van het product aan derden.

Doelmatig gebruik

De hollywoodschommel is bedoeld als comfortabile zitgelegenheid met zonwering voor privé gebruik buitenshuis. Een ander gebruik als erder beschreven of een verandering van het product is Niet toegestaan en kan tot letsel en / of beschadiging van het product voeren. Vooruit onbedoeld gebruik voortvloeije schade is de fabrikant Niet aansprakelijk. Het product is Niet voor zakelijkde doeleinden geschikt.

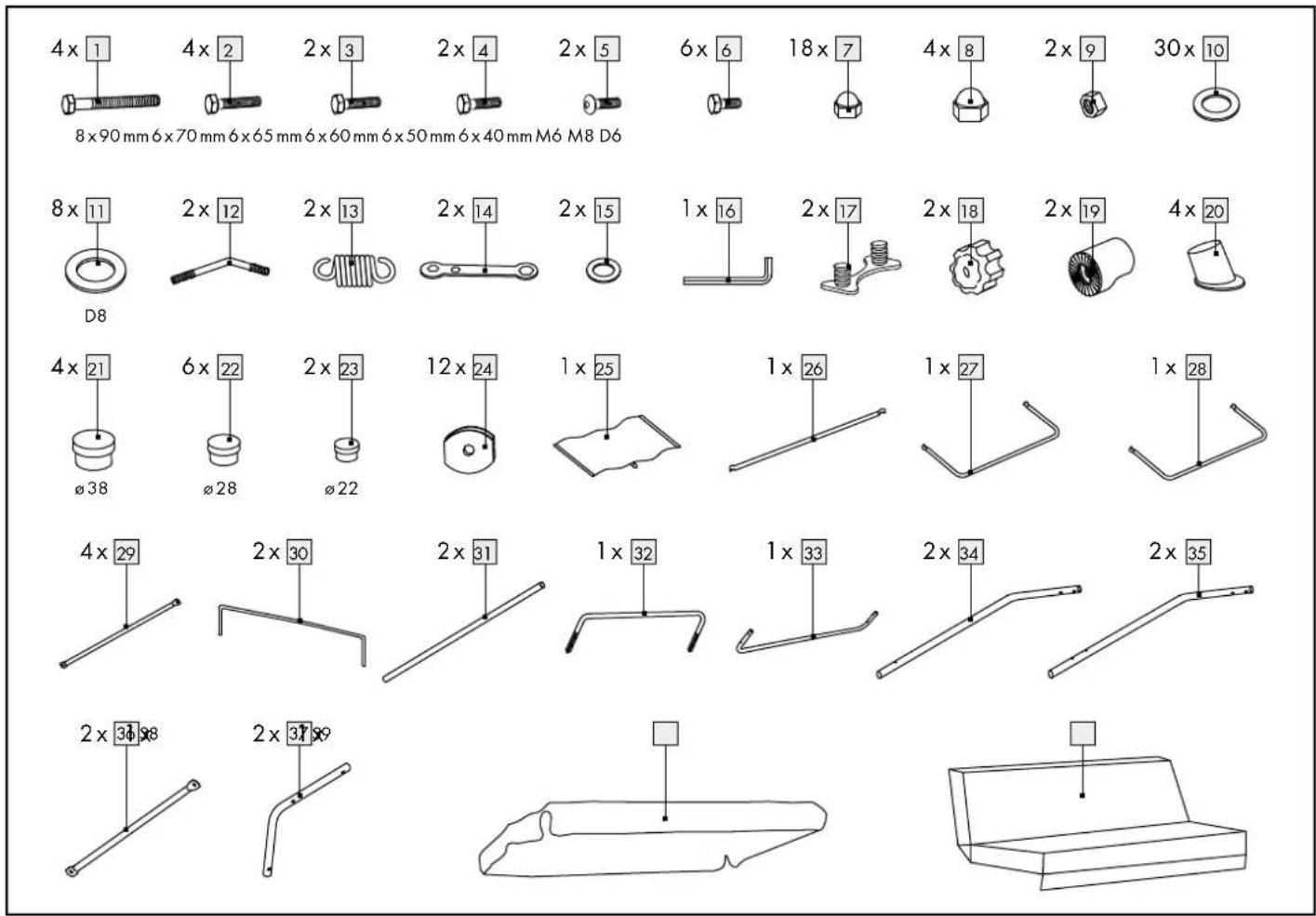

Onderdelenbeschrijving

Zeskantschroef (8× 90mm)
Zeskantschroef (6× 70mm)
3 Zeskantschroef (6 x 65 mm)
4 Zeskantschroef (6× 60mm)
5 Binnenenzeskantschroef (6× 50mm)
6 Zeskantschroef (6× 40mm)
7 Dopmoer M6
8 Dopmoer M8
9 Moer
10 Onderlegplaatje D6
[11] Onderlegplaatje D8
Dubbelzijdige draadstang, gebogen
[13] Ophangveer
14 Ringsleutel voor M6 en M8
[15] Afstandsring
16 Binnenenzeskantsleutel
17 Eindkapje
[18] Schroefdraadstang
[19] Afstandsbus
20 Pootkapje
21 Beschemkapje 38 mm
22 Beschermkapje 28 mm
[23] Beschermkapje 22 mm
[24] Hoekig beschermkapje
25 Bespanning zitting
[26] Verbindingsstang
[27] Stang zitling
[28] Stang rugleuning
[29] Schommelhouser
30 Luifelstang opzij
31 Luifelstang voor-/achterzijde
32 Luifelhouser
33 Stabilising Achter

34 Voorpoof
35 Achterpoat
36 Stabilising opzij
37 Armleuning
38 Luifel
39 Kussen

Inhoud van de levering

Controleer de levering direct na het uitpakken op volledigheid en optimale staat van het product.

4 zeskantschroeven (8× 90mm)
4 zeskantschroeven (6× 70mm)
2 zeskantschroeven (6× 65mm)
2 zeskantschroeven (6× 60mm)
2 binnenzeskantschroeven (6× 50mm)
6 zeskantschroeven (6× 40mm)
18 dopmoeren M6
4 dopmoeren M8

2 moeren

30 onderlegplaatjes D6

8 onderlegplaatjes D8

2 dubbelzijdige draadstangen, gebogen

2 ophangveren

2 ringsleutels voor M6 en M8

2 afstandsringen

1 binnenzeskantsleutel

2 eindkapjes

2 schroefdraadstangen

2 afstandsbussen

4 pootkapje

4 beschemkapjes 38 mm
6 beschemkapjes 28 mm
2 beschemkapjes 22 mm
12 hoekige beschemkapjes

1 bespanning zitting

1 verbindingsstang

1 stang v.d. zitting
1 stang rugeuning

4 schommelhoulders

2 luifelstangen opzij
2 luifelstangen voor-/achterzijde

1 luifelhouser

1 stabilising awhile
2 Voorpoten
2 achterpoten
2 stabilisingen opzij
2 armleuningen
1 luifel
1 kussen
1 montagehandleiding

Material: Metalen buizen met epoxidelaag, plastic,

bekledingsstof

Afmetingen: ca. 151 x 151 x 112 cm (B x H x D)

Max. belasting: 240 kg

Lichtbeschermingsfactor: UV 801/80

Veiligheidsinstructies

WAARSCHUWING! LEVENSGEVAAR EN ONGEVALLENRISIKO'S VOOR PEUTERS EN KIN

DEREN! Laat kinderen nooit zonder toezicht bij het verpak-
cal. Er bestaat verstikkingsgevaar. Houdt kinderen buiten het
het product. Dit product is geen spelgoed.

VOORZICHTIG! GEVAAR VOOR LETSEL! Verzeker U ervan dat alle onderdelen onbeschadigd en vakkundig gemonteerd zich. Bij onjuiste montage bestaat verwondingsgevaar. Beschadigde onderdelen können deeiligkeit en de functie beinvloeden.
VOORZICHTIG! GEVAAR VOOR LETSEL! Houd kinderen tijdens de montage en de afstelling op afstand buiten het werkbereik.
VOORZICHTIG! Een onjuiste montage belemmert de veiligheid van het product.
Zorg ervoor dat het product alleen door vakkundige personen worden gemonteerd.
VOORZICHTIG! GEVAAR VOOR LETSEL! Monteer of gebruik het product in geen geval bij sterke wind.
VOORZICHTIG! Houd steeds toezicht op uw kinderen! Het product is Niet geschikt om op te klimmen of te spelen! Waarborg dat Personen, in het bijzonder kinderen, Niet op het product gaan staan of tegen het product leunen. Het product kan omvallen. Letsel en / of materiele schade kan / hunnen het gevolg+zijn.
- Controller regelmatig of alle verbindingspunten intact zich en draai des schroeven regelmatig vast.
Waarborg dat het product op een vaste,vlakke ondergrond staat.
Deeiligheid van het product kan alleen worden gegarandeerd als het correct gemonteerd is en alle verbindsgelementen veilig met elkaar verbonden zijn.
- Controller vór de ingebruikname of het product stabel staat.
VOORZICHTIG! Let op uw vingers. Een moment van onoplettendheid kan leiden tot letsel door bekellen.
- Controller het product vór ieder gebruik op eventuele schade. Gebruik uw hollywoodschommel Niet als u ongeacht welke beschadiging ook hebt geconstasteerd.
Neem in geval van beschadigingen, reparations of andere problemen aan het product contact op met de klantenservice of met eenvakman.
Laat reparations alleen uitvoeren door vakmensen of in een door de fabrikant aangewezen reparatiebedrijf. Door ondeskundige reparations kan aanzienlijk letselgevaar voor de gebruiker ontstaan.

Montage

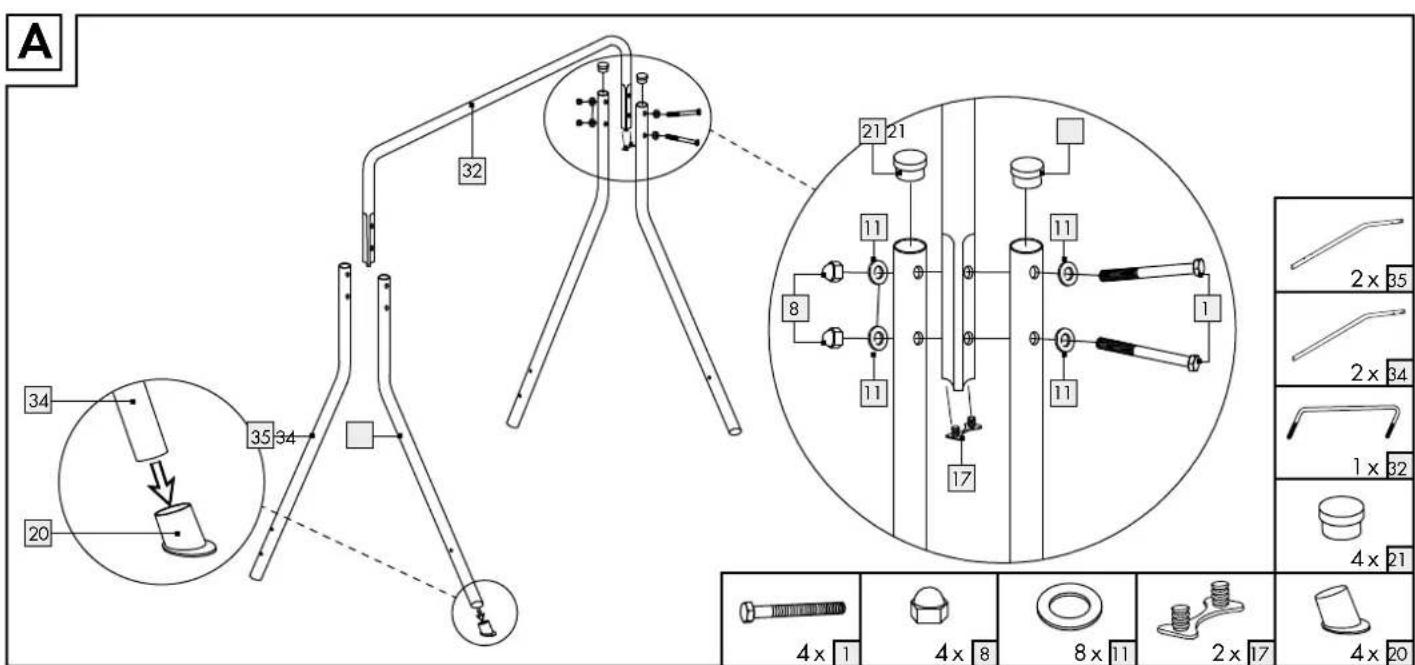

Frame monteren (afb. A)

Sluit de poten 34 + 35 aan de onderzijde af met de eindkapijes [20].
Sluit de bovenste openingen van de poten [34] + [35] af met de beschemkapjes [21].
Monteer de voor- enchterpoten 34+ 35 aan de luifelhouser 32 zoals op afb. A.
Bevestig de poten [34] + [35] aan de luifelhouser [32] door een onderleg- plateau op de zeskantschroef [1] te leggen en de schroef dan vanaf de voorzijde door de boorgaten in de poten [34] + [35] en de luifelhouser [32] te schuiven.
Plaats nog een onderlegplaatje op de zeskantschroef en bevestig de verbinding met een dopmoer
Herhaal deze bewerking bij de onderste boorgaten in de poten 34 + 35 en in de luifelhouser 32.
Herhaal deze bewerkingen aan de andere zijde van het frame.
Sluit de openings van de luifelhouser met de eindkapjes 17

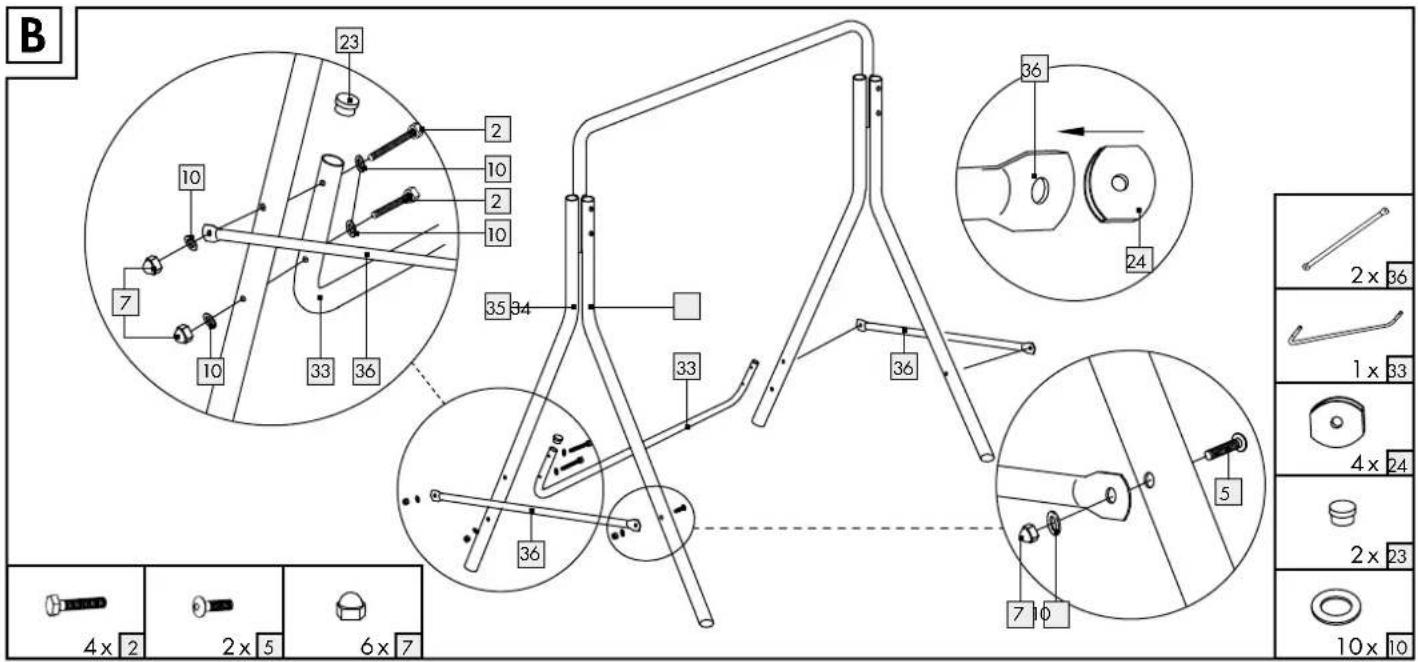

Versteviging monteren (afb. B)

Sluit de openings van de achterste stabilising 33 met de beschemkapjes 23.

Bevestig dechterste stabiliser 33 aan dechterpoot 35 door een onderlegplaatje op de zeskantschroef 2 te leggen en de schroef dan door het onderste boorgat van dechterstabilising 33 en de achterpoot 35 te schuiven.
Plaats nog een onderlegplaatje op de zeskantschroef en bevestig de verbinding met een dopmoer
Herhaal deze bewerkingen aan de andere zijde van het frame.
Schuif de hoekige beschermkapjes [24] op de uiteinden van de stabilisierungen opzij [36].
Leg het onderlegplaatje op de zeskantschroef 2 en schuif deze dan door het bovenste boorgat van dechterstabilisering 33 dechterpoot 35 en de stabilisering opzij 36
Plaats nog een onderlegplaatje op de zeskantschroef en bevestig de verbinding met een dopmoer
Schuif de binnenzescantschroef 5 door het boorgat van de voorpoot 34 en de stabilisering opzij 36.
Plaats nog een onderlegplaatje op de binnenzeskantschroef en bevestig de verbinding met een dopmoer
Herhaal deze bewerking aan de andere zijde van het frame.

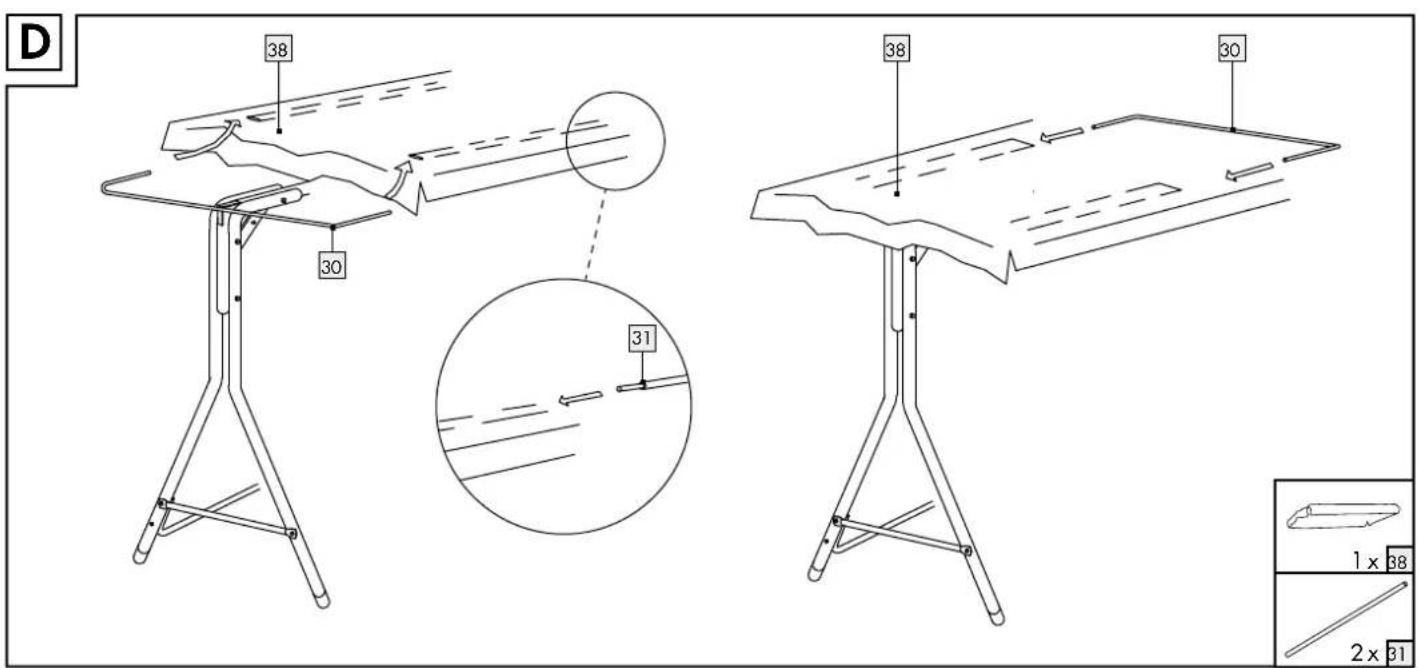

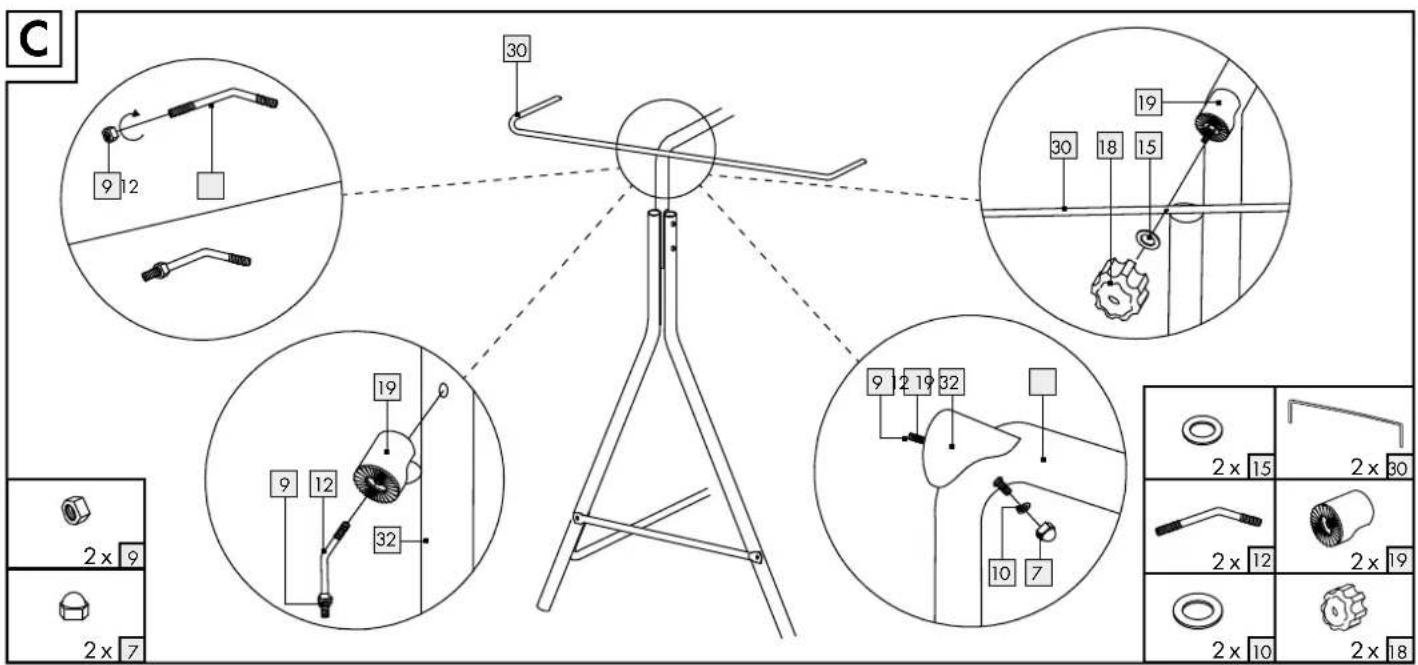

Luifelmontage (afb. C+D)

Draai de moer op de dubbele, gebogen draadstang 12.
Schui de draadstang 12 door de afstandsbus 19 en verder van buiten of door het boorgat in de luifelhouser 32.
Plaats een onderlegplaatie [10] op de draadstang [12] en bevestig het geheel met een dopmoer [7]
Schui de voorgeboorde opening van de zijwaartse luifelstangen over het vrij stuk van de draadstang 12
Schuif de afstandsring op de draadstang en bevestig de verbinding met de schroefdraadstang 18.
Schuif de luifelstangen van voor- enchterzijde [31] door de binnenlussen aan de langszijden van de luifel [38]
Schuif de Voorste en achefterste luifelstang 31 in de betreffende openingen van de zijwaartse luifelstangen 30

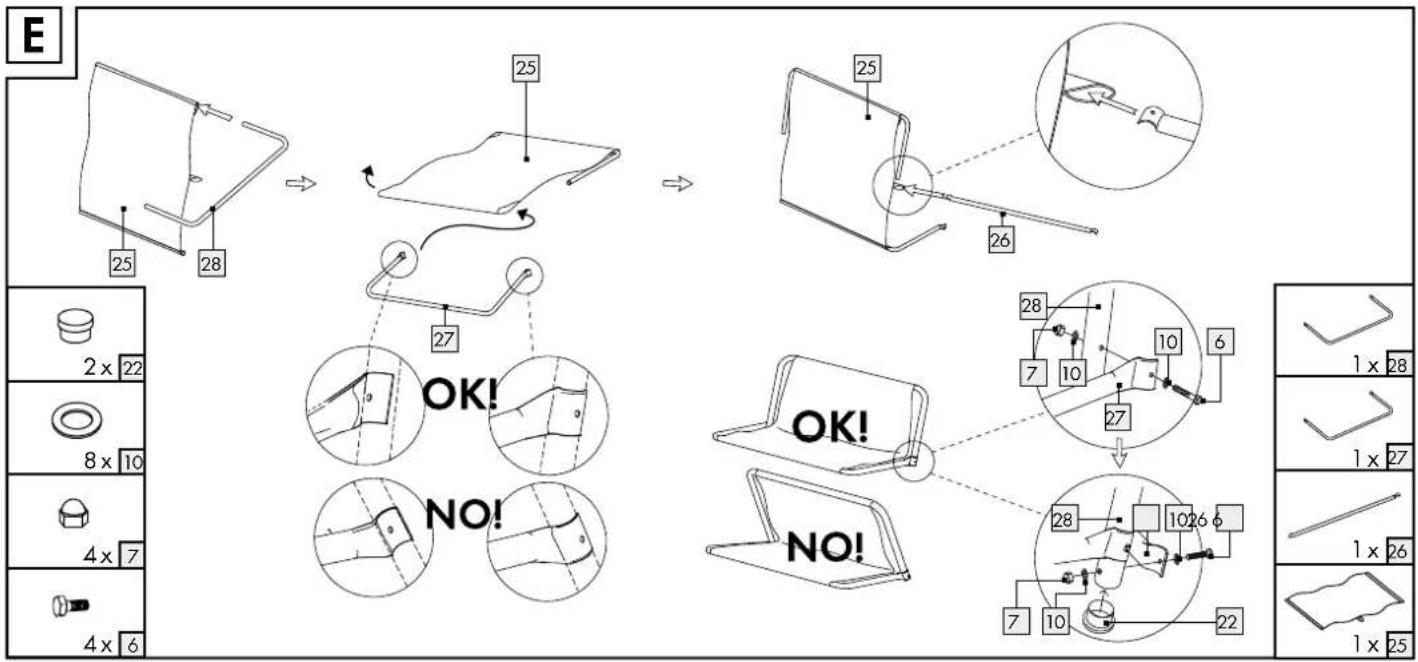

Montage van de zitting (afb. E)

Trek de bespanning van de zitting op de stang van de rugleuning 28 en de stang van de zitting 27.
Schui de verbindingsstang 26 doer kniklus van de zittingbespanning 25
Fixeer de zittingstang [27] aan de stang van de rugleuning [28] door een onderlegplaatje [10] op de zeskantschroef [6] te leggen en de schroef dan door het bovenste boorgat van de zittingstang [27] en de rugleuningstang [28] te schuiven.
Plaats nog een onderlegplaatje op de zeskantschroef en bevestig de verbinding met een dopmoer
Fixeer de verbindingsstang 26 aan de stang van de rugleuning 28 dooreen onderlegplaatje op de zeskantschroef 6 te leggen en deschroef dan door het onderste boorgat van de verbindingsstang 26 ende rugleuningstang 28 te schuiven.
Plaats nog een onderlegplaatje op de zeskantschroef en bevestig de verbinding met een dopmoer
Herhaal deze bewerking aan de andere zijde van de zitting.
Sluit de bovenste openings van de rugleuning 28 af met de beschemkapijes 22

Schommel ophangen (afb.F)

Fixeer de armleuning 37 aan de zittingstang 27 door de zeskantschroef 4 door de boorgaten te schuiven.
Schuiif dan vanaf de andere ziche een onderlegplaatje 10 op de zeskantschroef 4 en bevestig de verbinding met de dopmoer
Herhaal deze bewerking aan de andere zijde van de zitting.
Sluit de onderste openingsen van de armleuning 37 af met de beschemkapijes 22

Schuif de hoekige beschemkapijes [24] op de uiteinden van de schommelhoulders [29].
Fixeer de schommelhouser 29 vanaf de binnenzijde aan de armleuning 37 door een onderlegplaatje 10 op de zeskantschroef 6 te leggen en de schroef dan door het boorgat van de armleuning 37 en de schommelhouser 29 te schuiven. Fixeer de andere schommelhouser 29 vanaf de binnenzijde aan de armleuning 37 door een onderlegplaatje 10 op de zeskantschroef 3 te leggen en de schroef dan door het achechterste boorgat van de armleuning 37 en de schommelhouser 29 te schuiven.
Plaats op elke zeskantschroef 6 + 3 nog een onderlegplaatje 10 en bevestig de verbinding met een dopmoer 7 .
Herhaal deze bewerking aan de andere zichde.
Verbind de schommelhoulders opzij aan de zitting bovenaan met de ophangveer 13
Hang de zitting met behulp van de ophangveren 13 aan de luifelhouser 32

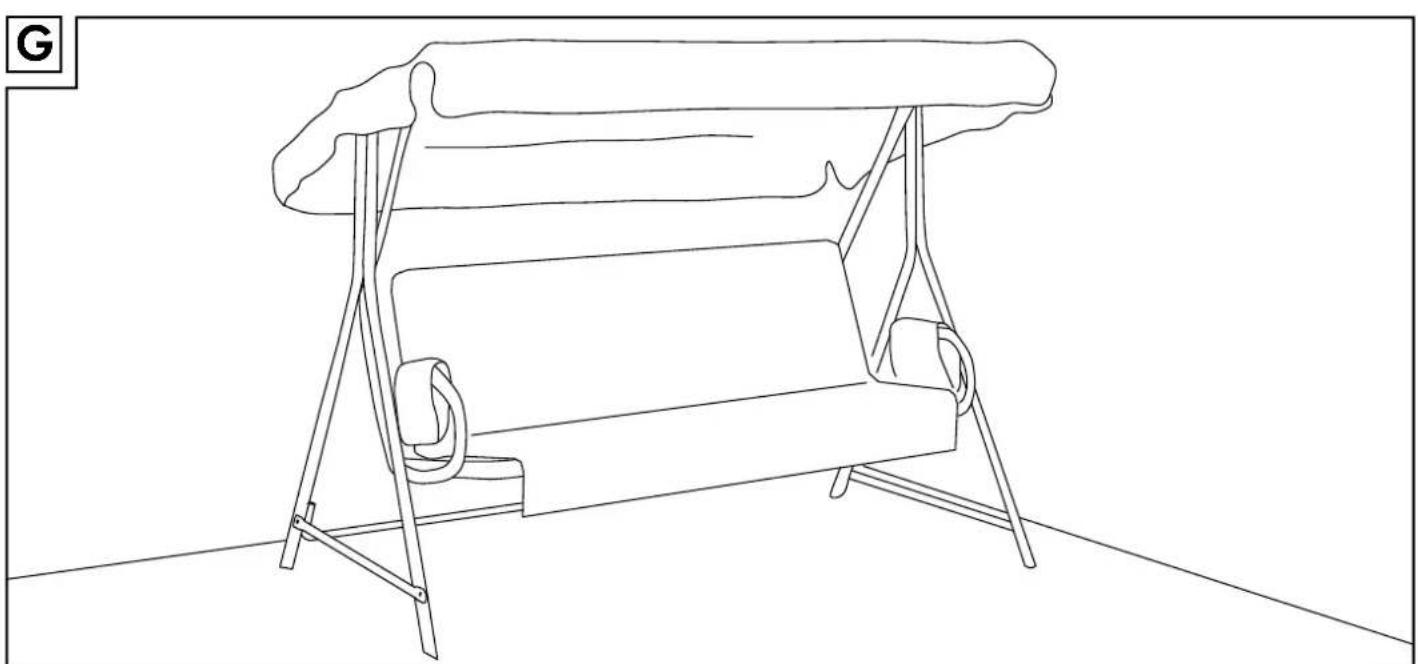

Leg het kussen op de zitting.

- Instandhouding, Reiniging en onderhoud

• Controller regelmatig of alle verbindingspunten intact zich en draai de schroeven regelmatig vast.
  Gebruik in geén geval benzine of bijtende reinigingsmiddelen.
  VOORZICHTIG! BRANDGEVAAR! Let op dat gebruik- te, oliehoudende doeken snel in brand können raken.
  Gebruik voor de reiniging alleen een een vochtige, pluisvrije doeck.
  Gebruik in geval van ernstige verontreinigingen een ieis vochtige, pleasvrije doek en een mild reingingsmiddel.

Verwijdering

De verpakking bestaatuit milieuvriendelijkematerialien die u via deplaatselijke recyclingdiensten kunt afvoeren.

Informatie over de mogelijkheden, om het uitgediende artworkel na gebruik af te voeren verstrekt uw gemeentelijkke overheid.

Service

Reti Gritti S.p.A.

ViaCastrezzato,6

25030 Castelcovati BS

Italie

informazioni. Stand van de informatie:

02/2011·Ident.No.:61037022011-1
