Producttype	Gaskookplaat (kookplaat)
Merk	Blaupunkt
Model	5GB61150
Afmetingen (B x D x H)	590 x 510 x 90 mm
Materiaal	Roestvrij staal
Ontstekingswijze	Geïntegreerde automatische ontsteking met vlambeveiliging
Gasaansluiting	Schroefdraad G1/2
Elektrische voeding	220-240 V ~ 50/60 Hz, 0,6 W
Aantal branders	4 (1 drievoudige kroon, 2 semi-snelle, 1 hulpbrander)
Totaal vermogen	8,1 kW
Drievoudige kroonbrander	3,6 kW (G30) / 1,32 mm sproeier (G20)
Semi-snelle brander	1,75 kW (G30) / 0,97 mm sproeier (G20)
Hulpbrander	1,0 kW (G30) / 0,72 mm sproeier (G20)
Aanbevolen pannendiameters	Drievoudige kroon: 200-240 mm; Semi-snel: 160-180 mm; Hulpbrander: 120-160 mm
Veiligheid	Vlambeveiliging op elke brander (gasaansluiting wordt afgesloten bij uitdoven)
Reiniging	Reinigen met zachte doek, lauw water en afwasmiddel; vermijd schurende producten
Installatie	Vereist een gekwalificeerde installateur; houd minimale afstanden aan (600 mm van de muur, 700 mm erboven)
Gasconversie	Om te zetten van aardgas (G20) naar vloeibaar gas (G30) met injectieset (niet inbegrepen)
Bestemmingslanden	Duitsland, Oostenrijk, Zwitserland, Italië, Spanje, België, Groot-Brittannië, Frankrijk, Luxemburg
Garantie	Standaard fabrieksgarantie (zie handleiding)

Veelgestelde vragen - 5GB61150 BLAUPUNKT

Hoe steek ik een brander aan op de Blaupunkt 5GB61150 kookplaat?

Druk op de branderknop en draai deze tegen de klok in tot de maximale stand. Houd 15 seconden ingedrukt na ontsteking om de vlambeveiliging te activeren. Als de brander na 15 seconden niet ontsteekt, stop dan, open een raam en wacht 1 minuut voordat u het opnieuw probeert.

Wat te doen bij gaslucht?

Geen licht aansteken, geen elektrische apparaten gebruiken, niet telefoneren. Sluit onmiddellijk de centrale gasklep, open ramen om te ventileren, en neem vervolgens contact op met de klantenservice vanaf een externe telefoon.

Welke pannendiameters gebruiken voor elke brander?

Voor de drievoudige kroonbrander: 200-240 mm. Voor de semi-snelle branders: 160-180 mm. Voor de hulpbrander: 120-160 mm. Gebruik altijd pannen met een platte, dikke bodem en overschrijd de rand van de brander niet.

Hoe reinig ik de branders en de kookplaat?

Koppel het apparaat los en laat het afkoelen. Verwijder de roosters, deksels en vlamverspreiders. Week ze in heet water met afwasmiddel, droog ze vervolgens grondig. Reinig het roestvrijstalen oppervlak met een zachte doek gedrenkt in lauw water. Vermijd schurende producten en stoomstralen.

Hoe zet ik het apparaat om van aardgas naar vloeibaar gas?

De omzetting moet worden uitgevoerd door een gekwalificeerde technicus. Het omvat het vervangen van de sproeiers door die in de set (referentie online beschikbaar) en het afstellen van het minimale vlamniveau. Na omzetting moet het typeplaatje worden bijgewerkt.

Waarom dooft de vlam tijdens gebruik?

Dit kan komen door een vervuilde vlambeveiliging (reinig deze) of door overkoken. Zet de brander uit, wacht een minuut en steek opnieuw aan. Tocht kan ook de vlam doven; controleer open ramen.

Wat zijn de minimale installatieafstanden?

Het apparaat moet door een professional worden geïnstalleerd. Afstanden: 60 mm van zij-/achterwanden, 700 mm tussen de bovenkant van de kookplaat en elk horizontaal oppervlak erboven, en 50 mm van brandbare materialen. Het werkblad moet 600 mm hoog zijn.

Kan ik glazen of plastic pannen gebruiken?

Glazen pannen kunnen worden gebruikt als ze geschikt zijn voor gas. Plastic en aluminium zijn verboden omdat ze kunnen smelten of verbranden. Gebruik altijd hittebestendig kookgerei.

Hoe stel ik het minimale vlamniveau in?

Verwijder de draaiknop van de kraan, steek een kleine platte schroevendraaier in de getapte klep. Stel de vlam in op ongeveer 3-4 mm hoogte. Voor butaan/propaangas draait u de schroef stevig vast. Monteer terug en controleer of de vlam niet uitgaat bij het schakelen van max naar min.

Wat te doen als de brander niet ontsteekt?

Controleer eerst de elektrische voeding (ontkoppel/koppel opnieuw aan). Zorg ervoor dat het branderdeksel correct is geplaatst en dat het gas open is. Als er geen vonk is, reinig dan de ontstekingsbougie met een droge doek. Als het probleem aanhoudt, neem dan contact op met de technische dienst.

GEBRUIKSAANWIJZING 5GB61150 BLAUPUNKT

Veiligheidsaanwijzingen

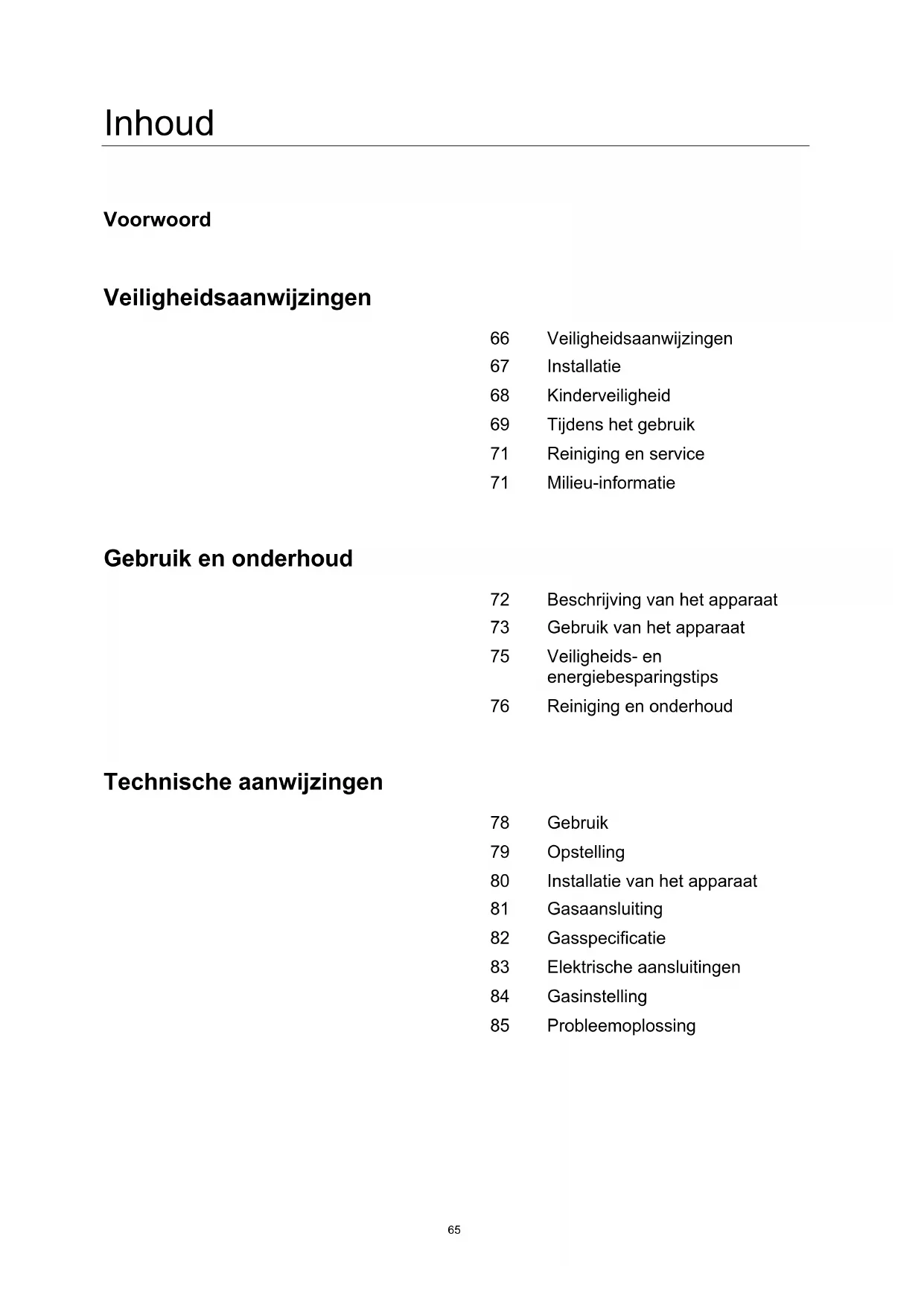

66 Veiligheidsaanwijzingen 67 Installatie 68 Kinderveiligheid 69 Tijdens het gebruik 71 Reiniging en service 71 Milieu-informatie

Gebruik en onderhoud

72 Beschrijving van het apparaat 73 Gebruik van het apparaat 75 Veiligheids- en energiebesparingstips 76 Reiniging en onderhoud

Technische aanwijzingen

78 Gebruik 79 Opstelling 80 Installatie van het apparaat 81 Gasaansluiting 82 Gasspecificatie 83 Elektrische aansluitingen 84 Gasinstelling 85 Probleemoplossing

• Neem de tijd om deze gebruiksaanwijzing te lezen, voor u het apparaat installeert of gebruikt. Deze handleiding moet worden bewaard voor alle toekomstige vragen. ■ Wanneer het apparaat wordt verkocht of aan een andere persoon wordt overgedragen, moet ook deze gebruiksaanwijzing aan de nieuwe eigenaar worden gegeven.
• De fabrikant wijst elke aansprakelijkheid bij niet-naleving van deze veiligheidsmaatregelen af.
• De volgende opmerkingen zijn zo opgesteld, dat ze gemakkelijk begrijpelijk zijn, zodat ongelukken door misbruik bij voorbaat vermeden en het apparaat comfortabeler bediend kan worden. Lees het volgende hoofdstuk zorgvuldig door.

Gevaar /waarschuwing	De Niet-naleving van dit teken kan leiden tot ernstige verwondingen of de dood.
Let op	De Niet-naleving van dit teken kan leiden tot ernstige verwondingen of de dood.

• De volgende tekens worden in de gebruiksaanwijzing gebruikt:

Let op

Geen vuurgereedschap

Geen toegang

Absolute vereiste

Gevaar

Wanneer gas maar buiten komt, gaat u als volgt te werk:

• Schakel het licht niet in.
• Schakel geen elektrisch apparaat in/uit en raak geen stekker aan.
• Gebruik geen telefoon.

1 Stop het gebruik van het product en sluit de middelste klep. 2 Open de ramen om te ventileren. 3 Neem contact op met onze klantenservice door gebruik te maken van een buitentelefoon.

• Het brandgas bevat mercaptaan (geur van rotte knoflook of ei), zodat u een gaslek al kunt ruiken, wanneer slechts 1/1000 van het gas in de lucht is.

Waarschuwing

Dit apparaat dient conform de geldende voorschriften te worden geïnstalleerd en alleen te worden gebruikt in een goed geventileerde ruimte.

Zorg er vóór de installatie voor, dat de gas- en stroomvoorziening overeenstemt met het op het typeplaatje aangegeven type.

Wanneer dit apparaat wordt geïnstalleerd in watervoertuigen of caravans, moet het niet worden gebruikt als ruimteverwarming.

• De gasleiding en de elektrische kabel dienen zo te zijn geplaatst, dat ze geen delen van het apparaat aanraken.

Let op

Dit apparaat moet door een gekwalificeerde technicus of installateur worden geïnstalleerd. - De instelvoorwaarden voor dit apparaat zijn aangegeven op het etiket of het typeplaatje. - Verwijder alle verpakkingen, voordat u het apparaat in bedrijf neemt. Vergewis u er na het uitpakken van het apparaat van, dat het product niet beschadigd is en dat de aansluitkabel zich in perfecte toestand bevindt. Neem anders vóór de installatie van het apparaat contact op met de dealer. - De aangrenzende meubels en alle in de installatie gebruikte materialen dienen tijdens het gebruik een minimumtemperatuur van 85°C boven de omgevingstemperatuur van de ruimte, waarin ze zich bevinden, te kunnen weerstaan. - Indien de brandervlammen per ongeluk worden gedoofd, schakelt u de branderbesturing uit en wacht minstens een minuut, voordat u hem opnieuw ontsteekt. - Het gebruik van een gasfornuis genereert warmte en vochtigheid in de ruimte, waarin het apparaat is geïnstalleerd. Let op een goede ventilatie van de keuken: Houd de voorziene ventilatiegaten open of installeer een mechanische ventilatievoorziening (mechanische afzuigkap). - Een langer intensief gebruik van het apparaat kan een extra ventilatie vereisen, bijvoorbeeld het openen van een venster of een krachtigere mechanische ventilatie, indien aanwezig.

Waarschuwing

• Laat geen kinderen in de buurt van het apparaat spelen. Het apparaat wordt heet wanneer het in bedrijf is. Kinderen moeten tot de afkoeling uit de buurt worden gehouden.

Let op

• Dit apparaat is ontworpen voor gebruik door volwassenen. ■ Kinderen kunnen zich ook verwonden wanneer ze pannen of potten van het apparaat trekken.
• Dit apparaat mag niet worden gebruikt door kinderen of andere personen wiens fysieke, sensorische of geestelijke vermogens of gebrekkige ervaring en kennis hen hinderen om het apparaat veilig zonder toezicht of begeleiding door een verantwoordelijk persoon te gebruiken.

! Waarschuwing

• Gebruik het apparaat alleen voor de bereiding van gerechten.

Voer geen wijzigingen aan het apparaat uit. Het brandergebied is niet ontworpen voor gebruik met een externe timer of een afzonderlijk afstandsbedieningssysteem.

• Het gebruik van een gasfornuis genereert warmte en vochtigheid in de ruimte waarin het apparaat is geïnstalleerd. Let op een goede ventilatie van de keuken: houd de voorziene ventilatiegaten open of installeer een mechanische ventilatievoorziening (mechanische afzuigkap).

Gebruik dit apparaat niet wanneer het met water in aanraking komt. Bedien dit apparaat niet met natte handen.

• De verwarm- en kookvlakken van het apparaat worden tijdens het gebruik heet. Wees altijd voorzichtig.

Gebruik geen grote doeken, theedoeken of dergelijke, omdat de uiteinden de vlammen kunnen raken en in brand kunnen vliegen.

Laat het apparaat bij het koken nooit onbeheerd.

• Gebruik geen onstabiele of vormloze pannen, omdat deze kunnen kantelen of per ongeluk geleegd kunnen worden.

Tijdens het gebruik

• Gebruik of bewaar in de buurt van dit apparaat geen brandbare materialen.

Bederfelijke levensmiddelen, kunststofartikelen en aerosolen kunnen door de inwerking van warmte nadelig worden beïnvloed en moeten niet boven of onder het apparaat

bewaard worden.

Sproei tijdens bedrijf geen aerosolen in de buurt van dit apparaat.

Let erop dat de bedieningsknoppen zich bij niet-gebruik in de positie ● bevinden.

Let op

• Dit apparaat is uitsluitend bedoeld om thuis te koken. Het apparaat is niet ontworpen voor commerciële of industriële doeleinden. ■ Een langer intensief gebruik van het apparaat kan een extra ventilatie vereisen, bijvoorbeeld het openen van een venster of een krachtigere mechanische ventilatie, indien aanwezig.
• Gebruik bij het aanraken van hete potten en pannen hittebestendige pannenlappen of handschoenen. Laat bij het optillen van kookgerei geen pannenlappen in de buurt van open vlammen terechtkomen. Let erop dat pannenlappen of handschoenen niet vochtig of nat worden, omdat daardoor de warmte sneller door het materiaal wordt getransporteerd en het gevaar bestaat dat u zich verbrandt.
• Gebruik de brander alleen wanneer u er potten en pannen op hebt gezet. Verwarm geen lege potten of pannen.
• Gebruik op het apparaat nooit schalen van kunststof of aluminiumfolie. Bij het gebruik van andere elektrische apparaten moet erop worden gelet dat de kabel niet met de oppervlakken van het kookgedeelte in aanraking komt. ■ Wanneer u mechanische delen in uw lichaam hebt, bijvoorbeeld een kunstmatige hartklep, raadpleegt u voor gebruik van het apparaat een arts.
• Gebruik geen theedoeken of soortgelijke materialen in plaats van een pannenlap. Deze doeken kunnen boven een hete brander in brand vliegen. ■ Bij het gebruik van glazen kookgerei moet erop worden gelet dat het is ontworpen voor het koken op de bovenste plaat. Wanneer het oppervlak uit gebarsten glas bestaat, schakelt u het apparaat uit om een elektrische schok te vermijden.
• Draai de grepen van het kookgerei opzij of naar het midden, zodat ze zich niet boven aangrenzende branders uitstrekken, om brandwonden, de ontsteking van brandbare materialen en morsen te minimaliseren. Schakel de brander altijd uit voordat u het kookgerei verwijdert. Wees altijd waakzaam wanneer levensmiddelen bij hoge vlamintensiteit worden gebraden. ■ Verwarm vet altijd langzaam en pas op terwijl het wordt verhit. Levensmiddelen die moeten worden gefrituurd, moeten zo droog mogelijk zijn. Vorst op diepvriesproducten of vochtigheid op verse levensmiddelen kan ertoe leiden dat heet vet uit de pan spat. ■ Probeer nooit een pan met heet vet, in het bijzonder een friteuse, te bewegen. Wacht tot het vet volledig is afgekoeld.

Waarschuwing

• Gebruik nooit schurende of bijtende reinigingsmiddelen.

• Dit apparaat mag alleen worden gerepareerd of onderhouden door een geautoriseerde servicetechnicus en er mogen alleen originele reserve-onderdelen worden gebruikt.

Let op

Voordat u het apparaat reinigt, moet u het loskoppelen van het net en laten afkoelen. Gebruik voor het reinigen van het apparaat geen stoomreiniger of andere hogedrukreinigers.

Milieu-informatie

Gooi de verpakking na installatie weg, rekening houdend met de veiligheid en het milieu. Wanneer u een oud apparaat afvoert, maakt u het onbruikbaar door de kabel af te knippen.

Correcte verwijdering van dit product

(Afvoeren van oude elektrische en elektronische apparaten)

• Deze markering op het product of in de handleiding verwijst ernaar dat het aan het einde van de levensduur niet samen met ander huishoudelijk afval mag worden afgevoerd. Om mogelijke schade aan het milieu of de menselijke gezondheid als gevolg van ongecontroleerde afvalverwijdering te voorkomen, moet het apparaat op verantwoorde wijze worden gerecycled om duurzaam hergebruik van hulpbronnen te bevorderen.
• Particuliere gebruikers moeten contact opnemen met de dealer bij wie ze dit product hebben gekocht, of met hun lokale overheidskantoor, om uit te vinden waar en hoe ze dit product op een milieuvriendelijke manier kunnen laten recyclen.
• Commerciële gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van het koopcontract controleren. Dit product mag voor de verwijdering niet worden gemengd met ander industrieel afval.

Kookveld	Afmetingen (BxDxH)	Ontsteking smechanis me	Gasaanslui ting	Elektrische aansluiting	Brandereigensch appen	ΣQn
Roestvast staal	590x510x90	Continue ontsteking	G1/2 schroefdra ad	220-240 VAC, 50Hz-60 Hz, 0,6 W	Drievoudige kroon (1), halfsnel (2), hulpbrander (1)	8,1 kW

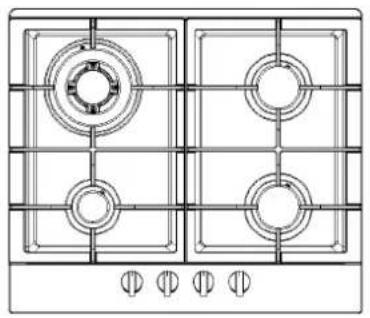

Beschrijving van het apparaat en toebehoren

Houder (4)

Afdichtingsmiddel (4)

Schroef (4)

Gebruiksaanwijzing (1)

Injector (4)

Gasaansluiting (1)

Gebruik van het apparaat

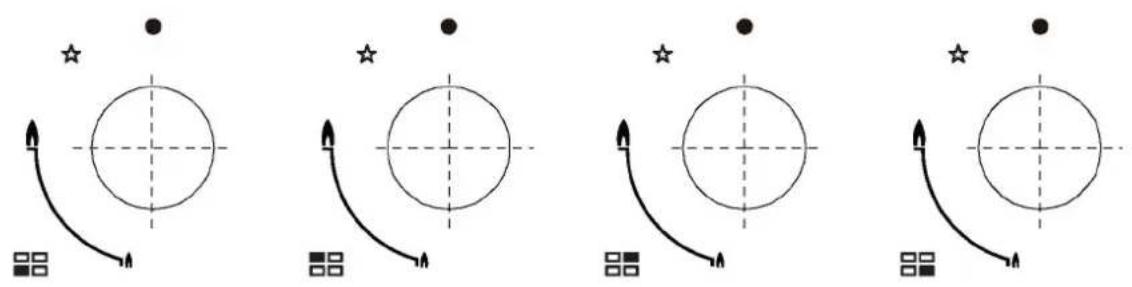

De volgende symbolen verschijnen op het bedieningspaneel naast elke bedieningsknop:

Zwarte stip: gas uit

Grote vlam: maximale stand

Kleine vlam: minimale stand

• De minimale stand wordt bereikt door de bedieningsknop helemaal naar links te draaien. Alle bedrijfsposities moeten tussen de maximale en minimale stand worden gekozen.
• Het symbool op het bedieningspaneel naast de bedieningsknop geeft aan welke brander wordt ingeschakeld.

Automatische ontsteking met vlambeveiliging

Het apparaat is bij elke brander uitgerust met een vlambeveiliging, die de gastoevoer naar de branderkop stopt wanneer de vlam dooft.

Gebruik van het apparaat

Automatische ontsteking met vlambeveiliging

Het apparaat is bij elke brander uitgerust met een vlambeveiliging, die de gastoevoer naar de branderkop stopt wanneer de vlam dooft.

Een brander aansteken:

Druk de bedieningsknop van de aan te steken brander in en draai hem naar links tot de maximale stand. Houd de bedieningsknop ingedrukt; de automatische ontsteking van de brander wordt ingeschakeld. Wanneer de vlam van de brander is ontstoken, moet u de bedieningsknop nog 15 seconden ingedrukt houden. Als de brander na 15 seconden niet is ontstoken, stop dan met het gebruik van het apparaat en open de klep en/of wacht minstens 1 minuut voordat u opnieuw probeert de brander aan te steken. Na dit interval van 15 seconden moet u, om de vlam te regelen, de bedieningsknop verder naar links draaien tot de vlam op een geschikt niveau staat. De bedrijfspositie MOET zich tussen de maximale en minimale stand bevinden. Om de brander uit te schakelen, draait u de bedieningsknop helemaal naar rechts om het gas af te sluiten. In geval van stroomuitval kunnen de branders worden aangestoken met een lucifer, mits voorzichtig gebruikt.

• De diameter van de bodem van de pan moet overeenkomen met de brander.

BRANDER	POT/PAN
	min.	max.
Drievoudige Kroon	200 mm	240 mm
Snel	200 mm	240 mm
Halfsnel	160 mm	180 mm
Hulpbrander	120 mm	160 mm

• Gebruik geen kookgerei dat over de rand van de brander uitsteekt.

NEE		JA
	Gebruik bij große branders geen kookgerei met eenkleine diameter. De vlam mag nooit aan de zijkanten van het kookgerei opkomen.	Gebruik voorijdere brander algint geschicht kookgerei, om gasverspilling en verkleuring van het kookgerei te vermijden.
	Vermijd het, te koken zicher deksel of met half verwijderd deksel, waar dit energie verspilt.	Leg een deksel op het kookgerei.
	Gebruik geen potten/pannen met een bolle of holle bodem.	Gebruik alleen potten/pannen met een dikke, platte bodem.
	Plaats het kookgerei Niet aan een zijde van een brander, waar het kan kantelen.	Plaats het kookgerei algintrecht boven de brander en nicht alleen aan een zijde.
	Gebruik geen kookgerei met een grote diameter in de buurt van de bedieningsknoppen. Dit zou de bedieningsknoppen kunnen raken of er zoCNTbij staan, dat ze de temperatuur in dit bereik verhogen en schade kunnen verroorzaken.
	Plaats kookgerei nooit direct op de brander.	Plaats het kookgerei op dedandrager.
	Leg nietsCUSSEN pot/pan en pandrager, waar dit kan leiden tot zware schade aan het apparaat.
	Gebruik geen te zwaar kookgerei en sla Niet met zware voorwerpen op de kookplaat.	Behandel het kookgerei voorzichtig, wanner het op de brander staat.

• Het wordt niet aangeraden om pannen of grillstenen gelijktijdig op meerdere branders te verwarmen, omdat de daaruit resulterende warmteontwikkeling het apparaat kan beschadigen. Laat de bovenkant van de kookplaat en de pandrager na gebruik afkoelen voordat u ze aanraakt. Zodra een vloeistof begint te koken, draait u de vlam zo laag dat de vloeistof alleen nog zacht suddert.

• Reinigingswerkzaamheden mogen alleen bij volledig afgekoeld apparaat worden uitgevoerd. Voor aanvang van het reinigingsproces moet het apparaat van het stroomnet worden losgekoppeld. ■ Reinig het apparaat regelmatig, bij voorkeur na elk gebruik. Schurende reinigingsmiddelen of scherpe voorwerpen beschadigen het apparaatoppervlak. Reinig het apparaat alleen met water en wat afwasmiddel.

Aanbevolen	Niet aanbevolen
Zachte doek Neutraal reinigingsmiddel	Nylonborstel Voedingsolie Schuurmiddelen Verdunner/benzeen

Pandragers en bedieningselementen

Neem de pandrager eraf. ■ Reinig de pandrager en de bedieningselementen met een vochtige doek, afwasmiddel en warm water. Laat sterke verontreinigingen eerst inweken. Droog alles met een schone, zachte doek.

Kookveld

Veeg de kookplaat regelmatig af met een zachte doek die is gedrenkt in warm water en wat afwasmiddel. Droog de kookplaat na de reiniging grondig af. - Verwijder zoute levensmiddelen of vloeistoffen zo snel mogelijk grondig van de kookplaat om het gevaar van corrosie te vermijden. Roestvaststalen delen van het apparaat kunnen met de tijd verkleuren. Dit is normaal op grond van de hoge temperaturen. Na elk gebruik van het apparaat moeten deze delen met een voor roestvast staal geschikt product worden gereinigd.

BRANDER

• Verwijder branderdeksel en vlamverdeler door ze naar boven en van de kookplaat weg te trekken. Laat ze weken in heet water en een beetje afwasmiddel.
• Droog ze vervolgens zorgvuldig af. Let erop dat de vlamgaten schoon en volledig droog zijn. Veeg de vaste delen van de branderpot af met een vochtige doek en droog ze vervolgens. Veeg de ontsteking en vlambewaking voorzichtig af met een goed uitgewrongen doek en droog ze met een schone doek. Vergewis u ervan dat de injector niet geblokkeerd is voordat u de brander weer op de kookplaat zet.

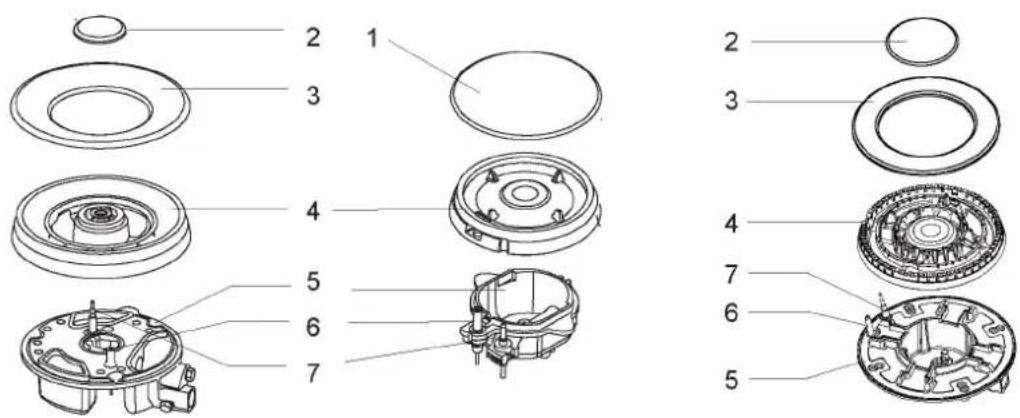

Bouw de hulp-, halfsnelle, snelle en drievoudige kroonbranders als volgt weer samen:

1. Plaats de vlamverdeler (4) zo op de branderpot (5) dat de ontsteking en de vlambewaking zich uitstrekken via de respectieve gaten in de vlamverdeler. De vlamverdeler moet erop geplaatst worden.
2. Plaats de branderdeksels (1,2,3) zo op de vlamverdeler (4) dat de houderstiften in de respectieve uitsparingen passen.

Vervang de delen na de reiniging in de juiste volgorde.

• Verwissel niet de boven- en onderkant.
• De fixeerpennen moeten precies in de uitsparingen passen.

Waarschuwing

en

Voer geen wijzigingen aan het apparaat UIT. - Dit apparaat moet door een geautoriseerde technicus of installateur worden geïnstalleerd. Vergewis u ervoor de installatie van, dat de lokale distributieomstandigheden (type gas en gasdruk) en de instelling van het apparaat compatibel zijn. - De instelvoorwaarden voor dit apparaat zijn aangegeven op het etiket of het typeplaatje. - Dit apparaat is niet aangesloten op een evacuatieapparaat voor verbrandingsproducten. Het moet conform de geldende installatievoorschriften worden geïnstalleerd en aangesloten. Er moet bijzondere aandacht worden besteed aan de van toepassing zijnde vereisten voor de ventilatie. Schakel voor de installatie de gas- en stroomtoevoer naar het apparaat UIT. ■ Alle apparaten, die elektrische componenten bevatten, moeten worden geaard. ■ Zorg ervoor, dat de gasleiding en de elektrische kabel zo zijn geplaatst, dat ze geen delen van het apparaat, die heet kunnen worden, raken. Gasleidingen of aansluitingen mogen niet door andere apparaten verbogen of geblokkeerd worden. - Controleer de afmetingen van het apparaat en de afmetingen van de te zagen spleet in het keukenblok. - De boven het werkblad, direct naast het apparaat, aanwezige platen moeten van niet brandbaar materiaal zijn. Zowel het gecoate oppervlak als de voor de bevestiging gebruikte lijm moeten hittebestendig zijn. Schakel de apparaatkraan in en steek elke brander aan. Er moet een heldere blauwe vlam zonder geel gedeelte te zien zijn. Als de brander afwijkingen vertoont, controleert u het volgende:

• Branderdeksel correct geplaatst?
• Vlamverdeler goed geplaatst?
• Brander verticaal op de injectornippel uitgelijnd?
• Na de installatie door de monteur moeten een volledige functiecontrole en een controle op mogelijke lekkages worden uitgevoerd.
• De flexibele slang moet worden gemonteerd zodat hij niet in contact komt met een bewegend deel van de behuizing en niet door een gebied gaat dat overbelast zou kunnen worden. Smeer de in de fabriek gemaakte kranen, om aan de vereisten van alle actieve kookplaten te voldoen.

Dit apparaat is voorzien voor de inbouw in een keukenblok of een 600 mm hoog werkblad, waarbij de volgende minimumafstanden moeten worden aangehouden;

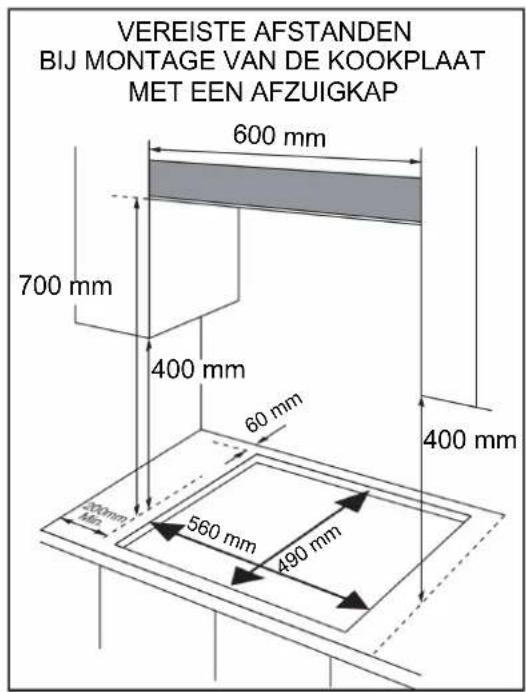

De randen van de kookplaat moeten een minimale afstand van 60 mm tot een zij- of rugwand hebben. 700 mm afstand tussen het hoogste punt van de kookplaat (inclusief de branders) en de onderzijde van een horizontaal oppervlak direct erboven. 400 mm tussen de kookplaten, vooropgesteld dat de onderzijde van het horizontale vlak met de buitenrand van de kookplaat overeenstemt. Is de onderzijde van het horizontale vlak kleiner dan 400 mm, dan moet deze minstens 50 mm van de buitenkanten van de kookplaat verwijderd zijn. 50 mm afstand rondom het apparaat en tussen de kookplaat en brandbare materialen. Afstand van minstens 25 mm en maximaal 74 mm tussen de onderkant van het apparaat en een daaronder liggend vlak.

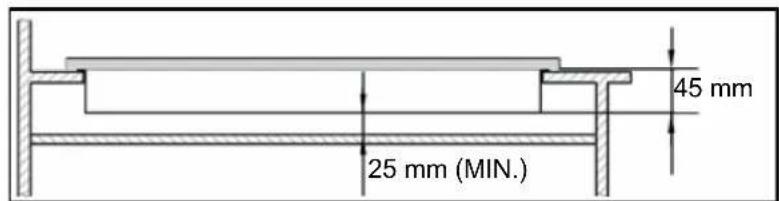

• Wanneer boven een oven een kookplaat wordt geïnstalleerd, moet hij over een geforceerde ventilatie beschikken.
• Controleer de afmetingen van de oven in de installatiehandleiding.
• De afmetingen van de uitsparing moeten overeenkomen met de specificaties.

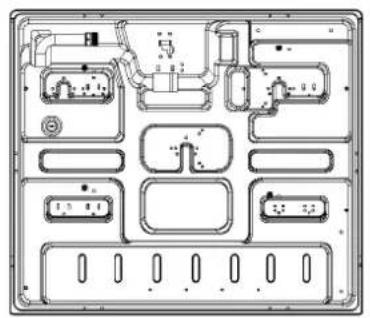

Aanzicht van onderen

1. Verwijder de pannendrager, het branderdeksel en de vlamverdeler. Draai het apparaat voorzichtig ondersteboven en plaats het op een gepolsterde ondergrond.

Let erop dat de ontsteking en de vlambeveiliging tijdens dit proces niet worden beschadigd.

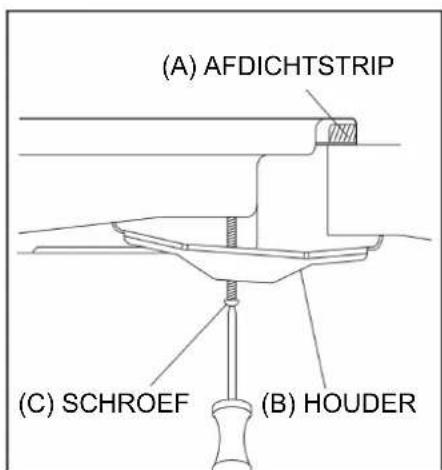

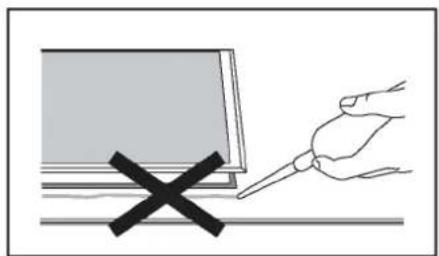

1. Breng het meegeleverde afdichtingsmiddel rond de rand van het apparaat aan.
2. Laat geen spleet in het afdichtingsmiddel. Het mag elkaar niet overlappen.

Afdichtingsmiddel

De dikte van het afdichtingsmiddel bedraagt 3 mm.

De breedte van het afdichtingsmiddel bedraagt 10 mm.

Gebruik geen siliconenkit om het apparaat af te dichten.

Dit zou het in de toekomst moeilijker maken om het apparaat uit de opening te verwijderen, in het bijzonder wanneer men onderhoud moet uitvoeren.

1. Plaats de houder (B) op de gaten die overeenkomen met de maat van de schroeven. In elke hoek van de kookplaat (H) bevinden zich meerdere schroefgaten.

Draai één schroef (C) door de houder (B) licht aan, zodat de houder aan de kookplaat is bevestigd, maar de positie nog kunt instellen.

1. Draai de kookplaat voorzichtig om en laat hem dan voorzichtig in de opening zakken die u hebt uitgezaagd.
2. Plaats de houders aan de onderkant van de kookplaat in een voor uw werkblad geschikte positie.

Draai dan de schroeven (C) volledig aan om de kookplaat in positie te houden.

• Dit apparaat moet conform de installatievoorschriften van het land waarin het apparaat zal worden gebruikt, geïnstalleerd en aangesloten worden.
• Dit apparaat is geschikt voor gebruik met vloeibaar gas en aardgas. De omschakeling van vloeibaar gas naar aardgas en omgekeerd mag alleen door een gekwalificeerde persoon worden uitgevoerd.

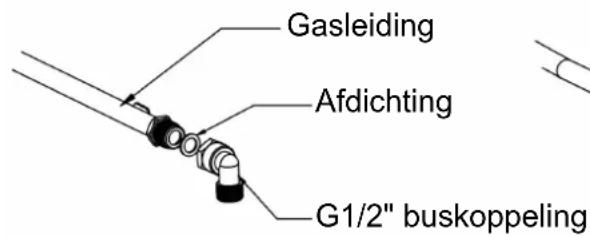

Richtlijnen voor de vervanging van de gastoevoer en de installatie:

LPG gt; NG

NG gt; LPG

Gasleiding

- Afdichting

Het is wettelijk voorgeschreven dat alle gasapparaten door een gekwalificeerd persoon conform de actuele uitgave van de voorschriften voor gasveiligheid en gebruik worden geïnstalleerd. Het is in uw belang en in het belang van de veiligheid om de naleving van de wet te waarborgen. In Groot-Brittannië werken GASSAFE-geregistreerde installateurs volgens veilige praktijknormen. De kookplaat moet ook worden geïnstalleerd in overeenstemming met de actuele editie van BS 6172. Een verkeerde installatie van de kookplaat kan leiden tot verval van de garantie, aansprakelijkheidsclaims en tot strafvervolging.

Gascategorie, gassoort en bestemmingsland (voor alle modellen)

Land / Country	Soort aardgas / Soort natuurlijk gas	Soort vloeibaar gas (toebehoren) / type of liquefied petroleum gas(accessory)*
Duitsland / Germany	G20/20	G30/50
Oostenrijk / Austria
Zwitzerland /Switzerland		G30/29
Italië / Italy
Spanje / Spain
België / Belgium
Groot-Brittannië / Great Britain
Frankrijk / France
Luxemburg / Luxembourg		/

• De gaskookplaat is vooraf ingesteld op aardgas (20 mbar). Kan worden omgeschakeld naar vloeibaar gas (niet begrepen in de leveringsomvang).

De passende toebehoren vindt u onder www.blaupunkt-einbaugeraete.de

Gasspecificatie

Gassoort & druk	Warmte-inbrenng en openingsgrootte (mm)
	Wokbrander	Snelbrander	Half snelle brander	Hulpbrander
	3,6 kW (262 g/h)	3,0kW (218g/h)	1,75kW (127g/h)	1,0kW (73g/h)
G30, 29 mbar	0,96	/	0,65	0,50
G20, 20 mbar	1,32	/	0,97	0,72

Dit apparaat moet worden geaard. Dit apparaat is ontworpen voor de aansluiting op een stroomvoorziening met 220-240 V en 50-60 Hz AC. De draden in het netsnoer zijn overeenkomstig de volgende code ingekleurd:

• Groen/geel = Aarde
• Blauw = nul - Bruin = stroomvoerend

• De groen/gele draad moet worden aangesloten aan de klem die is gemarkeerd met de letter E of met het aardingssymbool.

• Neem bij de omschakeling van een gassoort naar een andere veiligheidsmaatregelen. Alle werkzaamheden mogen alleen door een gekwalificeerde technicus worden uitgevoerd. Voordat u begint, schakelt u de gas- en stroomtoevoer naar het apparaat uit.

1

Vervang de injector van de brander.

Verwijder de pandrager, het branderdeksel en de vlamverdeler.

Maak de injector met een 7 mm dopsleutel los en vervang hem door de voorgeschreven injector voor de nieuwe gassoort. Monteer alle componenten weer zorgvuldig. Na de vervanging van de injectoren moet u de injector vast aandraaien.

Instelling van het minimale niveau van de vlam

① Draai de draadtap voor de kraan terug tot het minimum. ② Verwijder de draaischakelaar van de kraan en steek een kleine platte schroevendraaier in het midden van de kraanschacht. ③ Bij de juiste instelling heeft de vlam een lengte van ca. 3-4 mm.

• Bij butaan-/propaangas moet de instelschroef stevig worden vastgeschroefd.
• Plaats de draaischakelaar weer terug. Let erop dat de vlam niet dooft wanneer u snel van maximale naar minimale doorstroming wisselt. Wanneer dit het geval is, verwijdert u de draaischakelaar nogmaals en voert verdere instellingen aan de gasstroom uit. Vervolgens controleert u opnieuw of de instelling correct is.

Herhaal deze procedure voor ieder van de gaskranen.

• De kraanschacht mag niet worden gedemonteerd. Vervang in het geval van een functiestoring de complete kraan. Voordat u de brander weer op de kookplaat installeert, verzekert u dat de injector niet is geblokkeerd.
• Na de ombouwing van de gasvoorziening moet een volledige functiecontrole en een controle op mogelijke lekkages worden uitgevoerd (bijvoorbeeld met zeepwater of een gaswaarschuwingssensor).

Na afsluiting van de ombouwing moet een gekwalificeerde technicus of installateur de juiste gascategorie met "V" markeren, zodat deze overeenstemt met de instelling op het typeplaatje. Daarbij moet de "V"-markering van de voorafgaande instelling worden verwijderd.

• Reparaties mogen alleen door een erkende technicus worden uitgevoerd. Ondeskundige reparaties kunnen leiden tot aanzienlijke gevaren voor u en anderen. ■ Enkele kleine problemen kunnen als volgt worden opgelost:

Probleem	Waarschijnlijke oorzaak	Oplossing
Geen ontsteking	Geen vonk	Controler de stroomvoorziening.
	Het brandereksen is slecht gemonteerd.	Monteer het deksel correct.
	De gastroevoer is gesloten.	Open de gastoevoer volledig.
Slechte ontbranding	De gastroevoer is nicht volledig geopend.	Open de gastoevoer volledig.
	Het brandereksen is slecht gemonteerd.	Monteer het deksel correct.
	De bougie is verruild met vreemde voorwerpen.	Veeg vreemde voorwerpen met een droge doeik weg.
	De brandersijken nat.	Droog het deksel van de brander zorgvuldig.
	De gaten in de vlamverdelerijken verstopt.	Reinig de vlamverdeler.
Geluidenijdens verbranding en ontsteking	Het brandereksen is slecht gemonteerd.	Monteer het brandereksen correct.
De vlam waar uit bij gezruik.	De vlambewaking is verruild met vreemde voorwerpen.	Reinig de vlambewaking.
	Het te garen product is overgekookt en heeft de vlam gedoofd.	Schakel de brander uit. Wacht een minuut en steek de brander wee aan.
	Een sterke trek kan de vlam hebbenuitgeblazen.	Schakel de brander uit en controler het kookgebied op trek, bijvoorbeeld door geopende ramen. Wacht een minuut en steek de brander wij aan.
Gele vlam	De gaten in de vlamverdelerijken verstopt.	Reinig de vlamverdeler.
	Er worden ander gas gebruikt.	Controler het gebruikte gas.
Instabiele vlam	Het brandereksen is slecht gemonteerd.	Monteer het brandereksen correct.
Gasgeur	Gaslekkage	Stop het gebruik van het product en sluit de middelste klep. Open de ramen om te ventileren. Neem contact op met once klantenservice door gezruik te makeen van een buitentelefoo.

■ Wanneer het probleem niet kon worden opgelost, neemt u contact op met de klantenservice.

Premessa
