Produkttyp	Gashäll
Märke	Blaupunkt
Modell	5GB61150
Mått (L x D x H)	590 x 510 x 90 mm
Material	Rostfritt stål
Tändningstyp	Inbyggd automatisk tändning med flamvakt
Gasanslutning	Gänga G1/2
Elanslutning	220-240 V ~ 50/60 Hz, 0,6 W
Antal brännare	4 (1 trippelkrona, 2 halvsnabba, 1 hjälpbrännare)
Total effekt	8,1 kW
Trippelkrona brännare	3,6 kW (G30) / 1,32 mm munstycke (G20)
Halvsnabb brännare	1,75 kW (G30) / 0,97 mm munstycke (G20)
Hjälpbrännare	1,0 kW (G30) / 0,72 mm munstycke (G20)
Rekommenderade kastrulldiametrar	Trippelkrona: 200-240 mm; Halvsnabb: 160-180 mm; Hjälp: 120-160 mm
Säkerhet	Flamsäkring på varje brännare (gastillförsel stängs om lågan slocknar)
Rengöring	Rengör med mjuk trasa, ljummet vatten och diskmedel; undvik slipande medel
Installation	Kräver kvalificerad installatör; följ minimiavstånd (600 mm från vägg, 700 mm ovanför hällen)
Gaskonvertering	Omställningsbar från naturgas (G20) till gasol (G30) med munstyckssats (ingår ej)
Destinationsländer	Tyskland, Österrike, Schweiz, Italien, Spanien, Belgien, Storbritannien, Frankrike, Luxemburg
Garanti	Standard tillverkargaranti (se manual)

Vanliga frågor - 5GB61150 BLAUPUNKT

Hur tänder man en brännare på Blaupunkt 5GB61150 hällen?

Tryck på brännarens knapp och vrid den moturs till maxläget. Håll kvar i 15 sekunder efter tändning för att aktivera flamvakten. Om brännaren inte tänds efter 15 sekunder, stoppa, öppna ett fönster och vänta 1 minut innan du försöker igen.

Vad gör man vid gaslukt?

Tänd inte någon lampa, använd inga elektriska apparater, ring inte. Stäng omedelbart gasens huvudventil, öppna fönster för vädring, samt kontakta kundtjänst från en utomhustelefon.

Vilka kastrulldiametrar ska användas på varje brännare?

För trippelkrona: 200-240 mm. För halvsnabba: 160-180 mm. För hjälpbrännare: 120-160 mm. Använd alltid kastruller med plan och tjock botten, och överskrid inte brännarens kant.

Hur rengör man brännare och häll?

Koppla bort apparaten och låt den svalna. Ta bort galler, lock och flamspridare. Blötlägg i varmt vatten med diskmedel, torka sedan noggrant. Rengör rostfria ytor med en mjuk trasa fuktad med ljummet vatten. Undvik slipande rengöringsmedel och ångstrålar.

Hur konverterar man apparaten från naturgas till gasol?

Omställningen måste utföras av en kvalificerad tekniker. Det innebär byte av munstycken till de som medföljer i satsen (referens finns online) och justering av minimiflamsnivå. Efter omställning måste typskylten uppdateras.

Varför slocknar lågan under användning?

Det kan bero på en smutsig flamvakt (rengör den) eller att mat har kokat över. Stäng av brännaren, vänta en minut och tänd igen. Drag kan också släcka lågan; kontrollera öppna fönster.

Vilka minimiavstånd måste följas vid installation?

Apparaten måste installeras av en fackman. Avstånd: 60 mm från sidoväggar/bakvägg, 700 mm mellan hällens ovansida och eventuell horisontell yta ovanför, samt 50 mm från brännbart material. Bänkskivan ska vara 600 mm hög.

Kan jag använda glas- eller plastkastruller?

Glas kastruller kan användas om de är avsedda för gasspis. Plast och aluminium är förbjudna eftersom de kan smälta eller brinna. Använd alltid värmetåliga redskap.

Hur justerar man minimiflamsnivån?

Ta bort vredet från ventilen, sätt i en liten platt skruvmejsel i den gängade ventilen. Justera lågan till ca 3-4 mm hög. För butan/propan, dra åt skruven ordentligt. Montera tillbaka och kontrollera att lågan inte slocknar när du växlar från max till min flöde.

Vad gör man om brännaren inte tänds?

Kontrollera först strömförsörjningen (koppla ur/återanslut). Se till att brännarlocket är korrekt installerat och att gasen är påslagen. Om gnistan uteblir, rengör tändstiftet med en torr trasa. Om problemet kvarstår, kontakta teknisk support.

BRUKSANVISNING 5GB61150 BLAUPUNKT

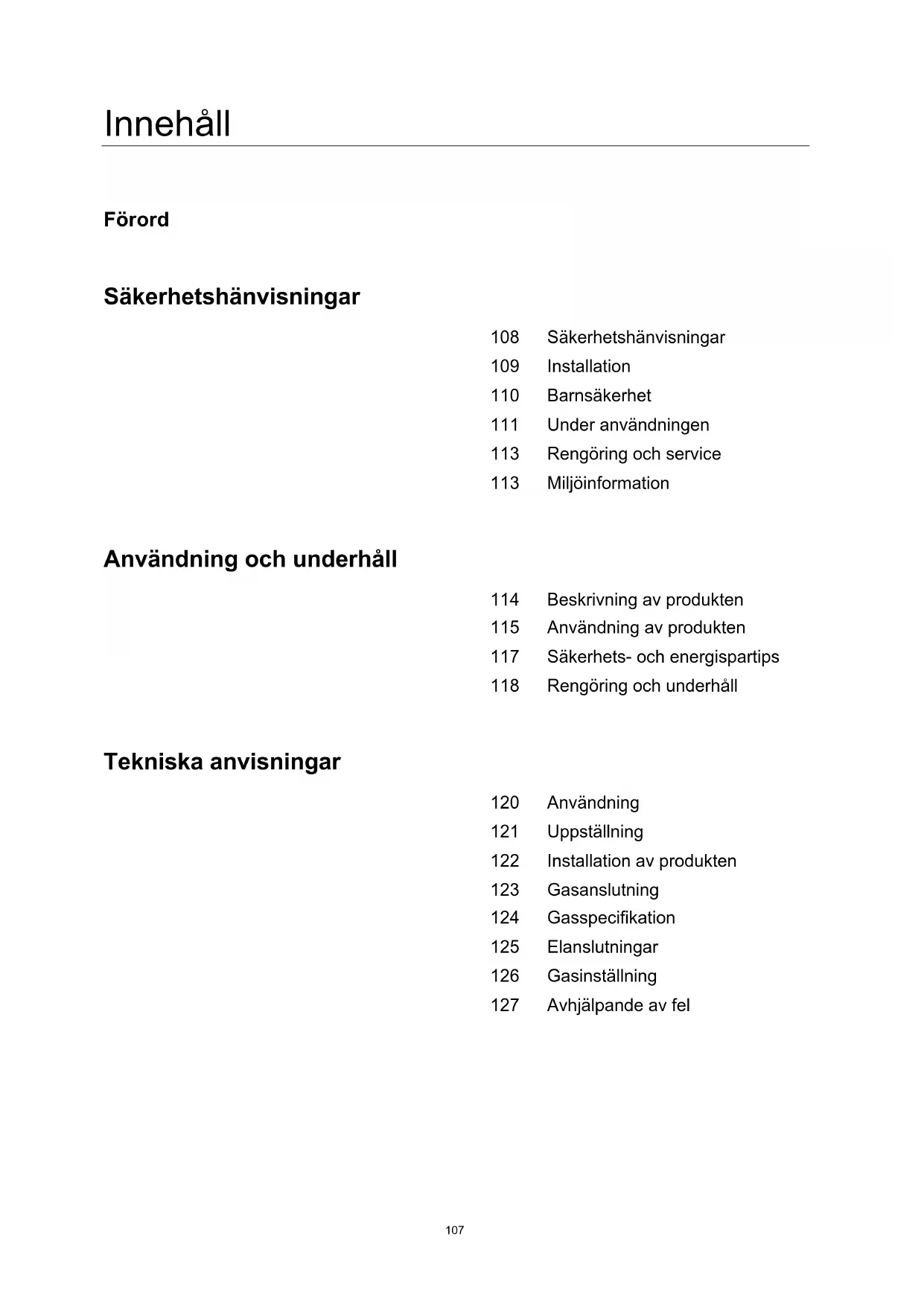

108 Säkerhetshänvisningar 109 Installation 110 Barnsäkerhet 111 Under användningen 113 Rengöring och service 113 Miljöinformation

Användning och underhåll

114 Beskrivning av produkten 115 Användning av produkten 117 Säkerhets- och energispartips 118 Rengöring och underhåll

Tekniska anvisningar

120 Användning 121 Uppställning 122 Installation av produkten 123 Gasanslutning 124 Gasspecifikation 125 Elanslutningar 126 Gasinställning 127 Avhjälpande av fel

• Ta dig tid att läsa igenom denna bruksanvisning innan du installerar eller använder produkten. Spara bruksanvisningen för framtida bruk.
• Om produkten säljs eller lämnas till någon annan måste även denna bruksanvisning lämnas med. Vid underlåtenhet att beakta dessa säkerhetsåtgärder frånsäger sig tillverkaren allt ansvar. Följande hänvisningar är utformade så att de är lättfattliga, detta för att undvika olycksfall på grund av felaktig användning och för att produkten skall kunna användas på ett bekvämt sätt. Läs igenom följande kapitel noggrant.

!Fara/varning	Omenna symbol inte beaktas kan svåra persorskadorEller t.o.m. dödsfall inträffa.
!OBS	Omenna symbol inte beaktas kan lätta persorskadorEller sakskador inträffa.

Följande symboler används i bruksanvisningen:

OBS

Inget elddon

Ingen åtkomst

Absolut krav

• Om gas läcker ut, gör så här:
• Tänd inte belysningen.
• Slå inte på eller stäng elapparater, och vidrör inga elkontakter.
• Använd inga telefoner.

1 Sluta använda produkten och stäng mittenventilen. 2 Öppna fönster för att vädra. 3 Kontakta vår kundservice genom att ringa upp utomhus.

• Bränngasen innehåller merkaptan (luktar som rutten vitlök eller ägg), vilket gör att man snabbt kan lukta sig till en gasläcka med endast 1/1000 av gasen i luften.

Varning

Denna produkt ska installeras enligt gällande föreskrifter och får användas endast i ett välventilerat rum.

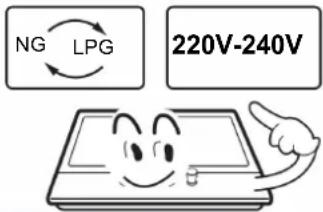

Före installation måste man säkerställa att gas- och strömförsörjningen överensstämmer med den typ som anges på typskylten.

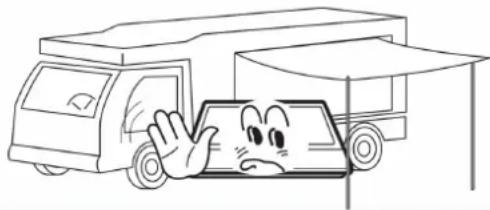

• Om denna produkt installeras i fartyg eller husvagn får den inte användas som rumsvärmare.

Gasledningen och elkabeln måste placeras så att de inte vidrör några delar av produkten.

OBS

Denna produkt måste installeras av en kvalificerad tekniker eller installatör. ■ Inställningsförhållandena för denna produkt anges på etiketten eller typskylten. Avlägsna allt emballage innan du tar produkten i drift. ■ Efter uppackning av produkten måste man kontrollera att den inte är skadad och att anslutningskabeln är i felfritt skick. Om inte: kontakta återförsäljaren före installation av produkten. Möbler i närheten, som alla material som används i installationen, måste under användningen kunna klara en minimitemperatur på 85°C över omgivningstemperaturen i det rum där de befinner sig. - Om brännarlågorna släcks av misstag måste man stänga av brännarstyrningen och vänta i minst en minut innan man tänder den igen. När en gasspis används, genereras värme och fukt i det rum där produkten är installerad. Se till att ha god ventilation i köket: Håll ventilationshålen öppna eller installera en mekanisk ventilationsanordning (mekanisk fläktkåpa). ■ En längre tids intensivt bruk av produkten kan kräva ytterligare ventilation, t.ex. att man öppnar fönster, eller effektivare ventilation, t.ex. kraftigare mekanisk ventilation.

Varning

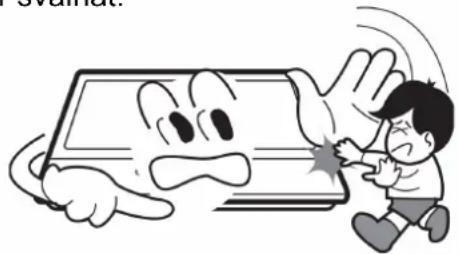

Låt inte barnen leka i närheten av produkten. Produkten blir het när den är igång. Håll barnen borta tills att produkten har svalnat.

OBS

Denna produkt är avsedd att användas av vuxna personer. Barn kan skadas om de drar av kastruller eller grytor från produkten. Denna produkt får inte användas av barn eller andra personer vilkas fysiska, sensoriska eller mentala förmåga eller bristande erfarenheter och kunskaper hindrar dem från att använda produkten på ett säkert sätt utan överinseende eller anvisning genom en ansvarig person.

Varning

Använd produkten endast för tillagning av livsmedel.

Gör inga förändringar av produkten. Brännarområdet är inte avsett för drift med extern timer eller separat fjärrkontrollsystem.

När en gasspis används, genereras värme och fukt i det rum där produkten är installerad. Se till att ha god ventilation i köket: Håll ventilationshålen öppna eller installera en mekanisk ventilationsanordning (mekanisk fläktkåpa).

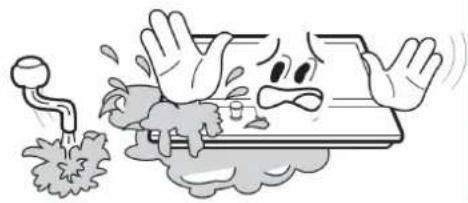

Använd inte produkten om den kommer i kontakt med vatten. Använd inte produkten med våta händer.

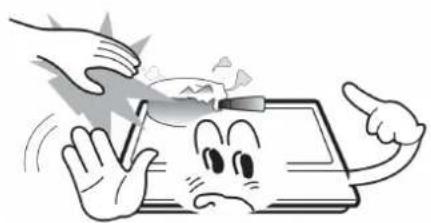

Under användning blir produktens värme och matlagningsytor heta. Var mycket försiktig.

Använd inga stora dukar, diskhanddukar eller liknande; ändarna kan vidröra lågorna, och en brand kan uppstå.

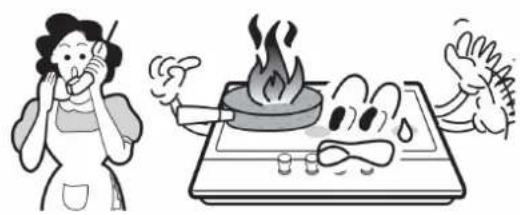

Lämna aldrig produkten utan uppsikt under matlagningen.

Använd inga instabila eller deformerade pannor; de kan tippa eller tömmas oavsiktligt.

Under användningen

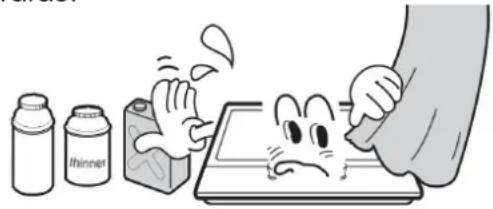

I närheten av produkten får inga antändliga material användas eller förvaras.

Känsliga livsmedel, plastartiklar och aerosoler kan påverkas av värmeeffekten och bör inte förvaras ovanför eller under produkten.

Under drift får inga aerosoler sprayas i närheten av produkten.

• Se till att manöverknapparna är i position
• när produkten inte används.

OBS

Denna produkt är avsedd endast för matlagning i privathushåll. Den är inte dimensionerad för kommersiella eller industriella ändamål. ■ En längre tids intensivt bruk av produkten kan kräva ytterligare ventilation, t.ex. att man öppnar fönster, eller effektivare ventilation, t.ex. kraftigare mekanisk ventilation. Använd värmebeständiga grytlappar eller handskar när du tar i heta kokkärl och pannor. När kokkärl lyfts upp får grytlapparna inte komma i kontakt med de öppna lågorna. - Se till att grytlappar eller handskar inte blir fuktiga eller våta; värmen leds då snabbare genom materialet och det finns risk för brännskador. ■ Använd brännarna endast när det står kokkärl och pannor på dem. Hetta inte upp tomma grytor eller pannor. ■ Använd aldrig plast- eller aluminiumfolieskålar på produkten. - Vid användning av annan elutrustning måste man se till att kabeln inte kommer i kontakt med matlagningsytorna. - Om du har mekaniska implantat i din kropp, t.ex. en artificiell hjärtklaff, måste du rådgöra med läkare innan du använder produkten. ■ Använd inte diskhanddukar eller liknande material i stället för grytlappar. Dessa handdukar kan ta eld över en het brännare. ■ Vid användning av kokkärl i glas måste man kontrollera att de är lämpliga för matlagning på den övre plattan. Om ytan består av sprucket glas måste du stänga av produkten för att förhindra strömstötar. Vrid kokkärlets handtag åt sidan eller mot mitten så att de inte står ovanför angränsande brännare, detta för att minimera brännskador, antändning av brännbara material och spill. Stäng alltid av brännarna innan du tar bort kokkärlet. Var alltid uppmärksam vid tillagning av livsmedel vid hög intensitet hos lågan. Fett skall alltid hettas upp långsamt och under passning. Livsmedel som skall friteras måste vara så torra som möjligt. Frost på frysvaror eller fukt på färska livsmedel kan göra att varmt fett stänker upp från pannan. Försök aldrig flytta en panna med hett fett, i synnerhet fritöser. Vänta tills att fettet har svalnat helt.

Varning

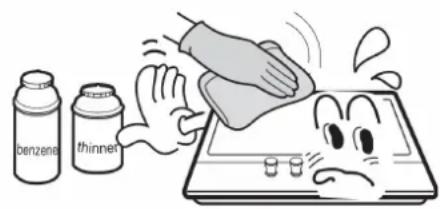

Använd aldrig skurande eller frätande rengöringsmedel.

Denna produkt får repareras eller underhållas endast av auktoriserad servicetekniker och endast originalreservdelar får användas.

OBS

Innan du rengör produkten skall den lossas från nätet och få svalna. Använd inte ångstråle eller annan utrustning för högtrycksrengöring till att rengöra produkten.

Miljöinformation

Bortskaffa emballaget efter installation med beaktande av säkerhet och miljö. När du bortskaffar en uttjänt produkt skall du kapa av kabeln så att produkten blir oanvändbar.

Korrekt bortskaffning av produkten (bortskaffning av uttjänta el- och elektronikprodukter)

Denna märkning på produkten eller dess manualer talar om att den inte får bortskaffas med annat hushållsavfall när den har tjänat ut. För att undvika eventuella skador på miljön eller människors hälsa genom okontrollerad avfallshantering, måste du bortskaffa produkten på ett ansvarsmedvetet sätt för att främja hållbart återbruk av resurser. - Privatanvändare kan antingen kontakta den återförsäljare som de köpte produkten av, eller lokala myndigheter för att få information om var produkten kan lämnas för återvinning. - Kommersiella användare bör kontakta sin leverantör samt kontrollera de allmänna affärsvillkoren i köpeavtalet. Denna produkt får inte blandas med annat kommersiellt avfall vid bortskaffning.

Häll	Mätt (BxDxH)	Tändanord ning	Gasanslutn ing	Elanslutning	Brännaregenskap er	ΣQn
Rostfritt stål	590x510x90	Permanent tändning	G1/2 gänga	220-240 VAC, 50Hz-60 Hz, 0,6 W	Trippelkrona (1), halvsnabb (2), hjälpbrännare (1)	8,1 kW

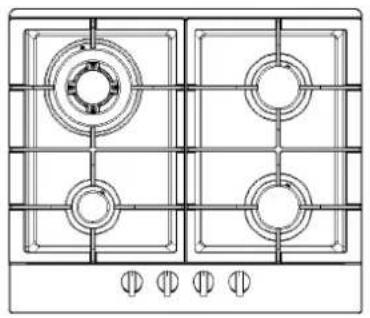

Beskrivning av produkten

Tillbehör

Hållare (4)

Tätningsmedel (4)

Skruv (4)

Bruksanvisning (1)

Injektor (4)

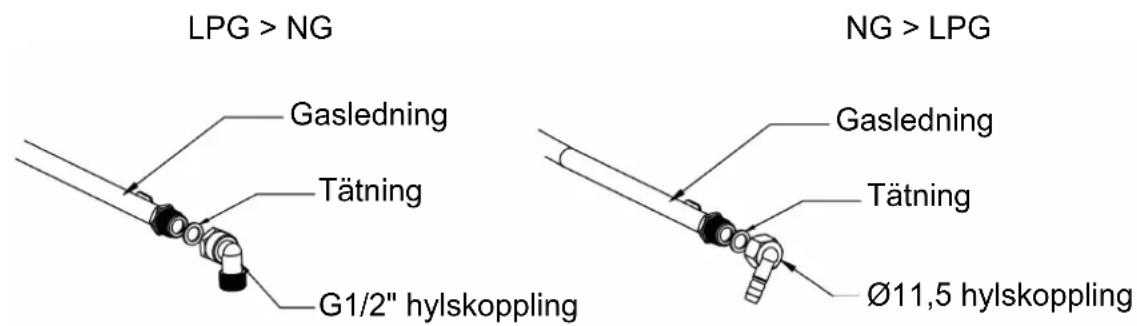

Gasanslutning (1)

Användning av produkten

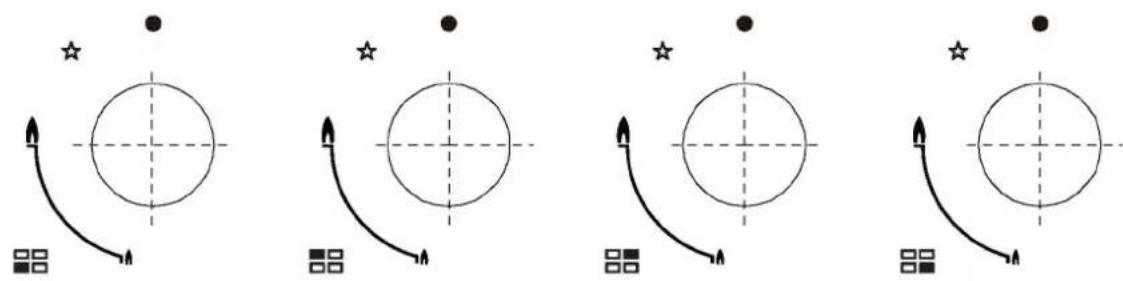

Följande symboler visas på manöverfältet invid varje reglage:

Svart cirkel: Gas av

Stor låga: maximal inställning

Liten låga: minimal inställning

Den minsta inställningen är i slutet av vänsterrotationen på manöverhandtaget. - Alla driftspositioner måste väljas mellan den maximala och den minimala positionen. - Symbolen på manöverfältet invid manöverhandtaget anger vilken brännare som den kopplar in.

Automatisk tändning med flamsäkring

I varje brännare har produkten en flamsäkring som stoppar gasflödet till brännarhuvudet när lågan slocknar.

Automatisk tändning med flamsäkring

I varje brännare har produkten en flamsäkring som stoppar gasflödet till brännarhuvudet när lågan slocknar.

Tänd en brännare:

Tryck in manöverknappen för den brännare du vill tända, och vrid den motsols till max.positionen. När du håller manöverknappen intryckt kopplas brännarens automatiska tändning in. När brännarens låga har tänts måste du hålla manöverknappen intryckt i ytterligare 15 sekunder. Om brännaren inte har tänts efter 15 sekunder måste du sluta använda produkten och öppna luckan och/eller vänta i minst 1 minut, innan du försöker tända brännaren igen. Efter detta 15-sekundersintervall måste du fortsätta vrida manöverknappen motsols för att reglera lågan, tills att lågan står på en lämplig nivå. Driftspositionen MÅSTE vara mellan den maximala och den minimala positionen. För att stänga av brännaren: vrid manöverknappen fram till anslaget medsols för att stänga av gasen. Vid ett strömavbrott kan brännarna tändas med en tändsticka som hanteras försiktigt.

• Diametern på kokkärlets/pannans botten skall överensstämma med brännarens.

BRÄNNARE	KASTRULL/PANNA
	min.	max.
Trippelkrona	200 mm	240 mm
Snabbt	200 mm	240 mm
Halvsnabbt	160 mm	180 mm
Hjälpbrännare	120 mm	160 mm

Använd inga kokkärl som sticker ut över kanten på brännaren.

NEJ		JA
	Vid stora brännare fär inte små kokkärl med liten diameter användas.Lögan fär aldrig stiga upp på sidorna av kokkärlet.	För varje brännare skall lämpiga kokkärl användas for att undvika slöseri med gas och missfærning av kärlen.
	Undvik matlagningutan lock eller halvt pålagda lock; det är resursslöseri.	Lagg ett lock på kokkärlet.
	Använd inga kastruller/pannor med konvex eller konkav botten.	Använd endast kastruller/pannor med tjock och plan botten.
	Ställ inte kokkärlet på brännarens ena sida; det kan tippa.	Ställ alltid kokkärlet direkt ovanpábrännaren, inte endast på enasidedan.
	Använd inte kokkärlet med stor diameter iunarheden av manöverknapparna. De kan komma ikontakt med manöverknapparna ellera sa nitra dem att de ökar temperaturen iområdet och orsaka skador.
	Ställ aldrig kokkärlen direkt på brännaren.	Ställ kokkärlen på kastrullstöden.
	Lägg ingenting mellan kastrull/panna ochkastrullstöd; det kan orsaka omfattande sakskador.
	Använd inte alltför tunga kokkärl och slå inte med tunga foremål på höllen.	Behandla kokkärlet försiktigt;närdet stär på brännaren.

• Det rekommenderas inte att man värmer upp pannor eller grillstenar samtidigt på flera brännare eftersom den värmeutveckling som uppstår kan skada produkten. Låt ovansidan av hällen samt kastrullstöden svalna efter användning innan du vidrör dem.

Så snart som en vätska börjar koka måste du sänka lågan så pass att vätskan endast puttrar.

Rengöring får utföras endast när produkten är helt kall. Innan rengöringen börjar skall produkten lossas från elnätet. Rengör produkten regelbundet, helst efter varje användning. Skurande rengöringsmedel eller vassa föremål skadar produktens yta. Rengör produkten med enbart vatten och lite diskmedel.

Rekommenderas	Rekommenderas ej
Mjuk thrua Neutral rengöringsmedel	Nylonborste Matolja Skurpulver Thinner/bensol Metallborste Surt/alkaliskt rengöringsmedel Thinner/bensol

Kastrullstöd och manöverelement

Ta av kastrullstöden. Rengör kastrullstöd och manöverelement med fuktad trasa, diskmedel och varmt vatten. Kraftig smuts skall först blötas upp. Torka allt med en ren, mjuk trasa.

Häll

Torka av hällen regelbundet med en mjuk trasa indränkt med varmt vatten och lite diskmedel. Torka av hällen noggrant efter rengöring. Avlägsna salthaltiga livsmedel eller vätskor så snabbt som möjligt från hällen för att undvika risken för korrosion. Rostfria delar av produkten kan missfärgas med tiden. Detta är normalt p.g.a. de höga temperaturerna. Efter varje användning av produkten skall dessa delar rengöras med en produkt lämplig för rostfritt stål.

BRÄNNARE

Avlägsna brännarlock och lågspridare genom att dra dem uppåt och bort från hällen. Blöt upp dem i hett vatten och lite diskmedel. Torka sedan av dem noggrant. Kontrollera att lågorna är rena och helt torra. Torka av brännarkoppens fasta delar med en fuktig trasa och torka torrt. Torka försiktigt av tändning och lågövervakning med en väl urvriden trasa och torka torr med en ren trasa. ■ Kontrollera att injektorn inte är blockerad innan du sätter tillbaka brännarna på hällen.

Sätt tillbaka hjälp-, halvsnabb-, snabb- och trippelkronbrännarna så här:

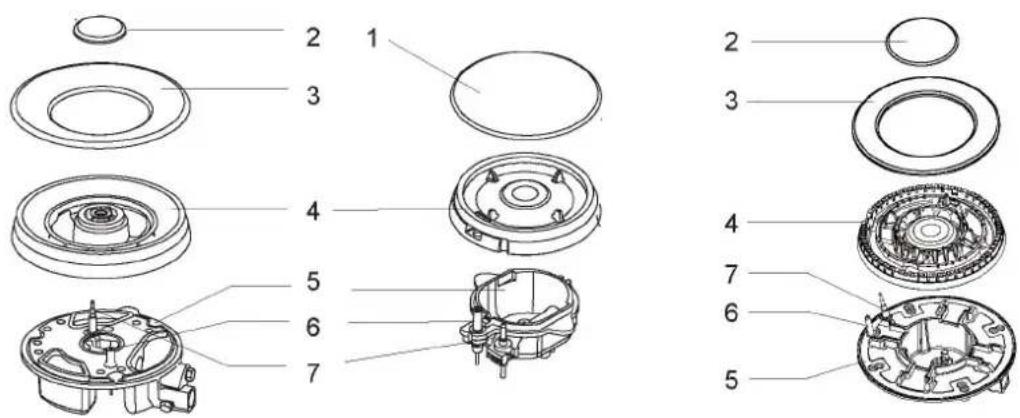

1. Placera lågspridaren (4) på brännarkoppen (5) så att tändningen och lågövervakningen sträcker sig ut över respektive hål i lågspridaren. Lågspridaren måste vara korrekt isatt.
2. Placera brännarlocket (1, 2, 3) på lågtändaren (4) så att hällstiften passar i respektive urtag.

Sätt tillbaka delarna efter rengöring i korrekt ordningsföljd.

• Förväxla inte över- och undersidan. Fixeringsstiften måste passa exakt i urtagen.

Användning

Varningar

Gör inga förändringar av produkten.

Denna produkt måste installeras av en auktoriserad tekniker eller installatör.

• Kontrollera före installationen att lokala distributionsvillkor (typ av gas samt gastryck) och installationen av produkten överensstämmer.
• Inställningsförhållandena för denna produkt finns på etiketten eller typskylten.

Denna produkt är inte ansluten till en evakueringsanordning för förbränningsprodukter. En sådan skall installeras och anslutas enligt gällande installationsföreskrifter. Särskild uppmärksamhet skall ägnas åt tillämpliga krav på ventilationen.

Före installation skall gas- och strömtillförsel till produkten slås ifrån.

■ Alla produkter som innehåller elektriska komponenter måste jordas.

• Kontrollera att gasledningen och elkabeln är placerade så att de inte vidrör några delar av produkten som kan bli heta.

Gasledningar eller anslutningar får inte döljas eller blockeras av andra produkter.

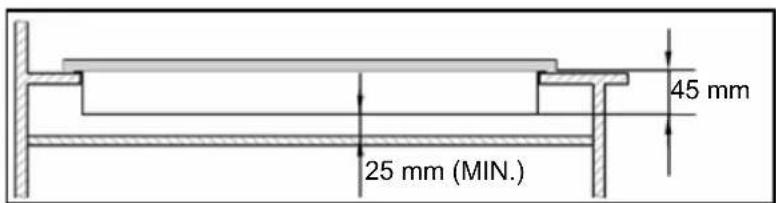

■ Kontrollera måtten för produkten samt den spalt i kökscellen som skall skäras ut.

• De plattor som sitter ovanför arbetsytan direkt invid produkten måste bestå av oantändligt material. Både den belagda ytan samt det lim som används för fastsättningen måste vara värmebeständiga.
• Koppla in produktkranen och tänd varje brännare. En klar, blå låga utan gula inslag skall synas. Om brännaren uppvisar fel av något slag måste man kontrollera följande:
• Sitter brännarlocket rätt?
• Är lågspridaren rätt placerad?
• Är brännaren inriktad vertikalt mot injektornippeln?

■ Efter installationen genom montören måste man göra en komplett funktionskontroll och en kontroll av ev. läckor. ■ Montera den böjliga slangen så att den inte kommer i kontakt med någon rörlig del av huset och passerar något område som kan bli överbelastat. Smörj de fabrikstillverkade kranarna för att uppfylla kraven för alla aktiva plattor.

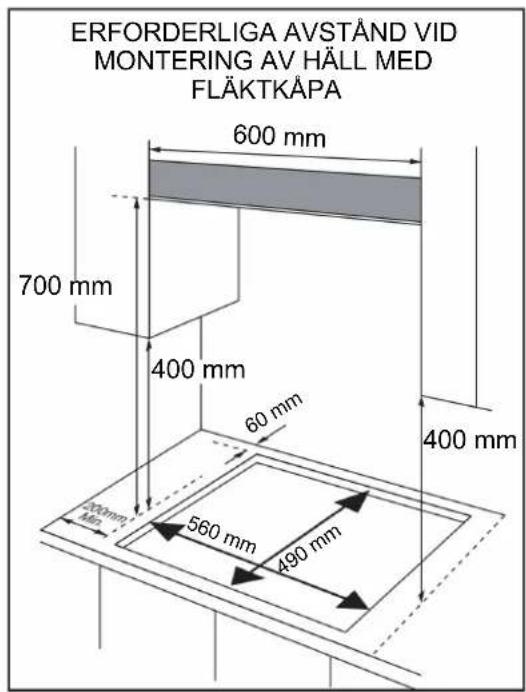

Denna produkt är avsedd för montering i ett rakt kök eller en 600 mm hög arbetsbänk, varvid följande minimiavstånd måste iakttas:

o Hällens kanter måste ha ett minimiavstånd på 60 mm till sido- eller bakväggar. o 700 mm avstånd mellan plattans högsta punkt (inkl. brännarna) och undersidan av en valfri horisontell yta direkt ovanför. o 400 mm mellan plattorna, förutsatt att undersidan av den horisontella ytan överensstämmer med plattans ytterkant. Om undersidan av den horisontella ytan är mindre än 400 mm, måste den befinna sig på minst 50 mm avstånd från plattans ytterkanter. o 50 mm avstånd runt produkten och mellan hällen och antändliga material. o Avstånd på minst 25 mm och högst 74 mm mellan produktens undersida och där under liggande yta.

• Om en häll skall installeras ovanpå en ugn måste den ha en tvångsventilation.
• Kontrollera spisens mått i installationsanvisningen.
• Utsnittsstorleken måste motsvara uppgiften.

1. Avlägsna kastrullstöden, brännarlocket och lågspridaren. Vrid produkten försiktigt upp och ned och ställ den på ett polstrat underlag. Se till att inte tändningen och lågövervakningen skadas vid denna åtgärd.
2. Applicera det medlevererade tätningsmedlet på kanten av produkten.
3. Det får inte uppstå någon spalt i tätningsmedlet. Det får inte överlappa sig.

Tätningsmedel

Tjockleken på tätningsmedlet är 3 mm. Bredden på tätningsmedlet är 10 mm.

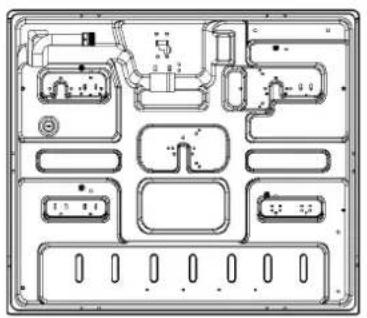

Vy underifrån

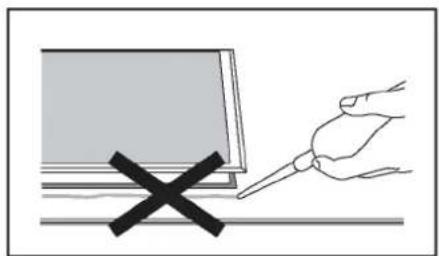

Använd inte silikontätningsmassa för att täta produkten.

Det gör det svårare i framtiden att ta bort produkten ur öppningen, i synnerhet om den måste underhållas.

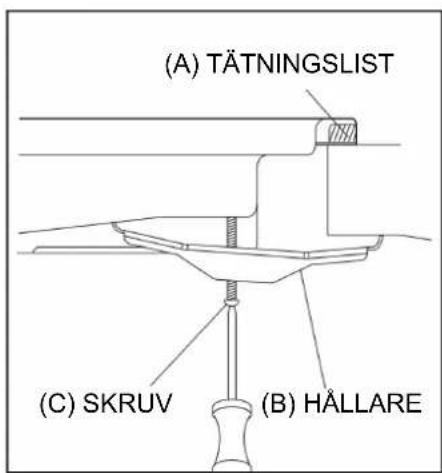

1. Sätt på hällaren (B) på hällen vilka motsvarar storleken på skruvarna. I varje hörn av hällen (H) finns det flera skruvhål.

Dra åt en skruv (C) genom hällaren (B) lätt, så att hällaren sitter fast i hällen men så att du fortfarande kan ställa in positionen.

1. Vänd tillbaka hällen försiktigt och sänk ned den försiktigt i den öppning som du har tagit upp.
2. Ställ hällarna på hällens undersida i en position som är lämplig för din arbetsbänk. Dra sedan åt skruvarna (C) fullständigt för att hålla hällen i position.

Denna produkt måste installeras och anslutas enligt installationsföreskrifterna i det land där produkten ska användas. Denna produkt är avsedd för drift med gasol och naturgas. Omställningen till gasol och naturgas får utföras endast av en kvalificerad person.

Direktiv för utbyte av gasförsörjning och installation.

Lagen föreskriver att alla gasprodukter måste installeras av en kvalificerad person enligt aktuell utgåva av föreskrifterna om gassäkerhet och användning. Det ligger i ditt och säkerhetens intresse att du följer lagar och förordningar. I Storbritannien arbetar GASSAFE-registrerade installatörer enligt säkra praxisstandarder. Hällen ska installeras enligt aktuell version av BS 6172. En felaktig installation av hällen kan leda till bortfall av garanti, ansvarsanspråk därav till rättsliga påföljder.

Gaskategori, gastyp och bestämmelseland (för alla modeller)

Land / Country	Typ av naturgas / Type of nature gas	Typ av gasol (tillbehör) / Type of liquefied petroleum gas (accessory)*
Tyskland / Germany	G20/20	G30/50
Österrike / Austria
Schweiz /Switzerland		G30/29
Italien / Italy
Spanien / Spain
Belgien / Belgium
Storbritannien / Great Britain
Frankrike / France
Luxemburg / Luxembourg		/

• Gashällen är förinställd på naturgas (20 mbar). Kan ställas om till gasol (ingår ej i leveransen).

Lämpliga tillbehör återfinns på www.blaupunkt-einbaugeraete.de

Gasspecifikation

Gastyp ochtryck	Värmetillopp och öppningsstorlek (mm)
	Wokbrännare	Snabbrännare	Halvsnabbbrännare	Hjälpbrännare
	3,6 kW (262 g/h)	3,0kW (218g/h)	1,75kW (127g/h)	1,0kW (73g/h)
G30, 29 mbar	0,96	/	0,65	0,50
G20, 20 mbar	1,32	/	0,97	0,72

Denna produkt måste jordas. Denna produkt är dimensionerad för anslutning till strömförsörjning med 220-240 V och 50-60 Hz AC. Trådarna i nätkabeln är färgade enligt följande kod:

• Grön/gul = jord
• Blå = neutral
• Brun = strömförande

Den gröna och gula tråden måste anslutas till den klämma som är märkt med bokstaven E eller med jordsymbolen.

Säkerhetsåtgärder måste vidtas vid omställningen av en gastyp till en annan. Allt arbete måste utföras endast av kvalificerad tekniker. Före installation ska gas- och strömtillförsel till produkten slås ifrån.

Byt injektor i brännarna.

Avlägsna kastrullstödet, brännarlocket och lågspridaren.

Lossa injektorn med en 7 mm hylsnyckel och byt ut den mot den föreskrivna injektorn för den nya gastypen. Montera tillbaka alla komponenter noggrant. Efter byte av injektorer måste dessa dras åt ordentligt.

Inställning av lågans miniminivå

① Vrid ned kranens gängtapp till minimum. ② Avlägsna vridreglaget från kranen och sätt i en liten spårskruvmejsel i mitten av kranskaftet. ③ Vid korrekt inställning har lågan en längd på ca 3-4 mm. - Vid butan-/propangas måste ställskruven vara fast iskruvad.

• Sätt i vridreglaget igen.

Kontrollera att lågan inte slocknar när du växlar snabbt från maximalt till minimalt genomflöde. Om så är fallet måste du avlägsna vridreglaget igen och göra ytterligare inställningar av gasflödet. Kontrollera sedan igen att inställningen är korrekt.

④ Upprepa detta för var och en av gaskranarna.

Kranskaftet får inte demonteras. Vid en funktionsfel måste hela kranen bytas ut. Innan du installerar brännarna på hällen måste du säkerställa att injektorn inte är blockerad. - Efter omställningen av gasförsörjningen måste man göra en komplett funktionskontroll och en kontroll av eventuella läckor (t.ex. med såpvatten eller gasvarningssensor).

Efter avslutad omställning måste en kvalificerad tekniker eller installatör markera ut den rätta gaskategorin med "V" så att den överensstämmer med inställningen på typskylten. Därvid måste "V"-markeringen för föregående inställning avlägsnas.

Avhjälpande av fel

• Reparationer får utföras endast av behörig tekniker. Felaktiga reparationer kan innebära väsentliga faror för dig och andra. Emellertid kan vissa smärre problem åtgärdas så här:

Problem	Trolig orsak	Lösning
Ingen tändning	Ingen gnista	Kontrollera strömförsörjningen.
	Brännarlocket ar felaktigt monterat.	Montera locket rätt.
	Gastillförseln ar stängd.	Öppna gastillförseln helt.
Dälig tändning	Gastillförseln ar inte helt öppnad.	Öppna gastillförseln helt.
	Brännarlocket ar felaktigt monterat.	Montera locket rätt.
	Tändstiftet ar nedsmutsat med främande partiklar.	Torka bort de främande partiklarna med en torrtrasa.
	Brännarna ar våta.	Torka av brännarlocken noggrant.
	Hälen i lagspridaren ar blockerade.	Rengör lagspridaren.
Missljud vid användning och tändning	Brännarlocket ar felaktigt monterat.	Montera locket rätt.
Lågan slocknar vid användning.	Lågövervakningen ar nedsmutsad med främande partiklar.	Rengör lagservakningen.
	Det livsmedel som skall tillagas har kokat over och släckt lagan.	Stäng av brännaren. Vänta en minut och tänd brännaren iven.
	Ett kraftigt drag kan ha blåst ut lagan.	Stäng av brännaren och kontrollera hölområdet avseende drag, t.ex..FRAN öppna fönster. Vänta en minut och tänd brännaren iven.
Gul laga	Hålen i lagspridaren ar blockerade.	Rengör lagspridaren.
	Olika gas används.	Kontrollera den gas som används.
Instabil laga.	Brännarlocket ar felaktigt monterat.	Montera locket rätt.
Gaslukt	Gaslackage	Sluta användaprodukten och stäng mittenventilen. Öppna fönster für att vädra. Kontakta vår kundservice genom att ringa upputomhus.

• Om problemet inte kan lösas skall du kontakta kundtjänst.
